Как разобрать утюг филипс gc 4410 видео: Как Разобрать Утюг Philips Gc 4410

Содержание

Как разобрать утюг philips easycare — Moy-Instrument.Ru

Как разобрать утюг Philips Azur Ionic

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
Снимаем резиновую пробочку и откручиваем шуруп.
Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).
Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
Откручиваем платку. Отклоняем назад платку с проводами.

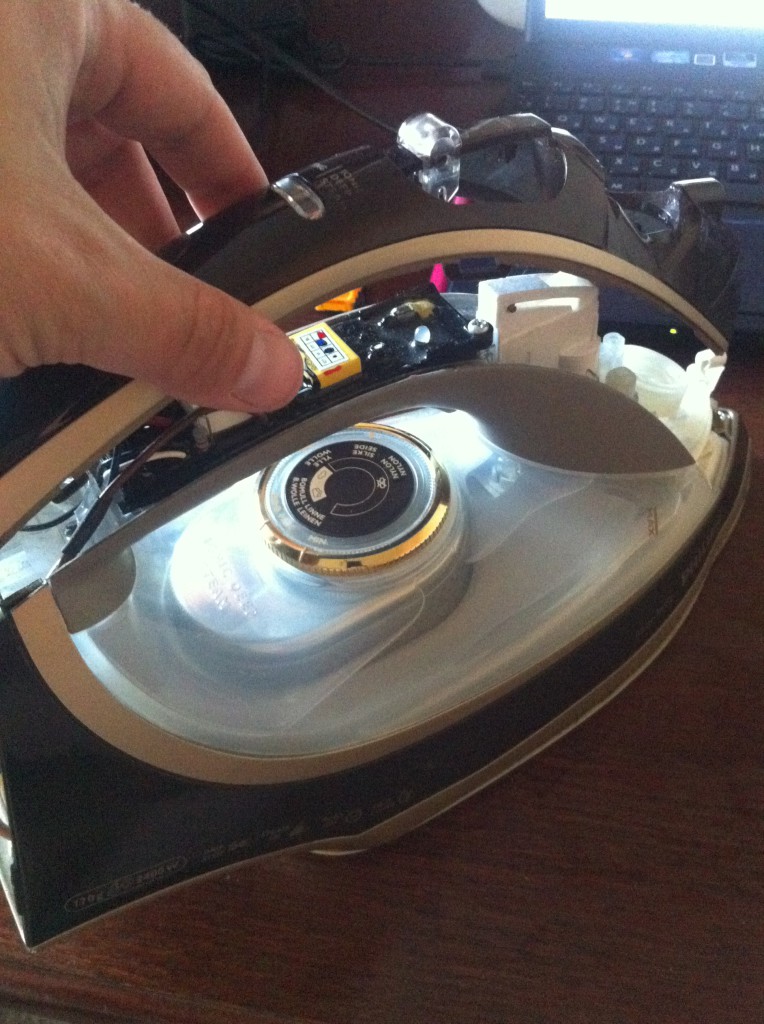

Скручиваем водяной бункер. И отклоняем его назад.
Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
Снимаем клеммы.

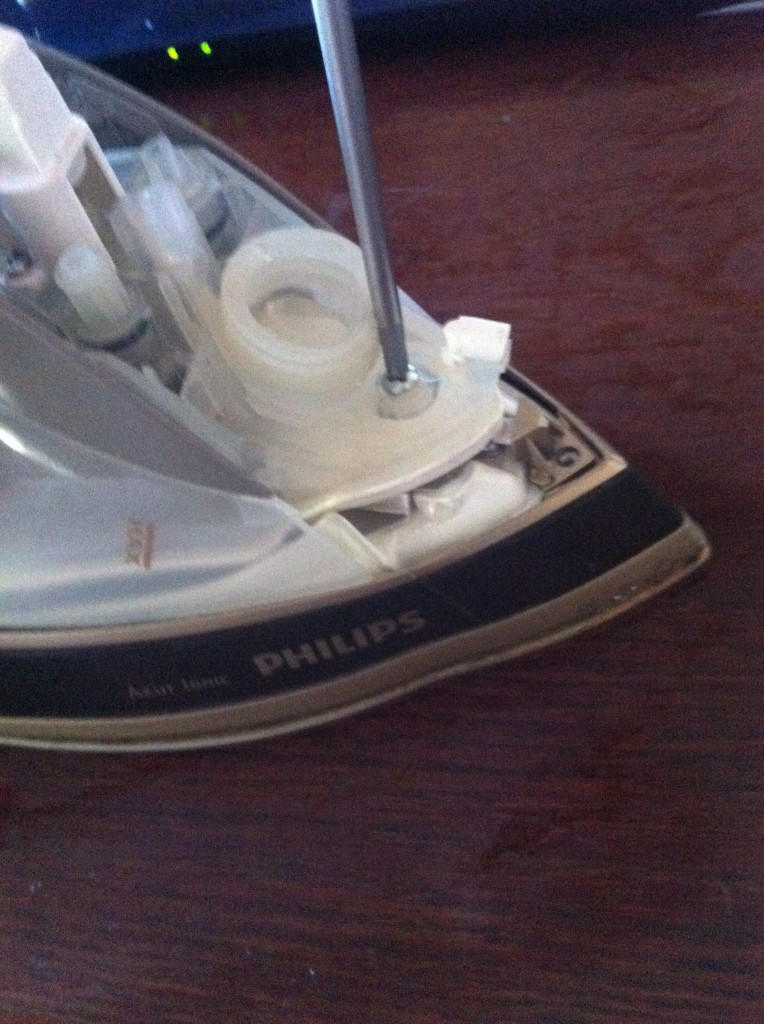

Скручиваем последнюю запчасть. И снимаем ее.
И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

14 thoughts on “ Как разобрать утюг Philips Azur Ionic ”

Спасибо за схему сборки/разборки.
Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный 🙁
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.

Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно.

Причина: забита дырка в крышке заливки воды. Вот так .

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.

Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.

От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т.к. вся накипь в отверстиях для пара – высыпалась.

Ух наглажусь щас))))

Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8

Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!

Спасибо, сильно помогло сократить время разборки!

А в чём заключалась неисправность?

Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.

что за медный диск с металлическим язычком на подошве утюга сверху?

Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.

спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.

Как самостоятельно разобрать утюг

Утюг является неотъемлемым атрибутом каждого дома, без которого трудно представить быт человека. Часто происходят случаи, когда необходимо самостоятельно произвести разборку и мелкий ремонт без необходимости посещения сервисного центра. В этих случаях вам понадобятся знания о том, как своими руками разобрать утюг.

Устройство

Для того чтобы отремонтировать утюг самостоятельно, следует разобраться в его устройстве. Разберем внутренние детали прибора на примере модели от фирмы Витек. Следует отметить, что конструкция всех утюгов примерно одинакова. Это:

Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).

Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
Ручка, составляющая единое целое с резервуаром для воды.
Шнур питания.

Вот из каких деталей состоят все современные утюги.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Защелки крепления изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной аккуратностью и спокойствием.

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

При помощи отвертки откручиваются два болта крепления задней крышки.
Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.
Снимается ручка регулятора температурного режима. При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.
Далее снимается блок управления вместе с разъемом нагревательного элемента.
Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.
Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.
Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.
На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.
После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

Лишь полностью разобрав прибор, вы сумеете устранить возникшую неисправность.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
Далее снимается облицовочная часть утюга.

С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Техника безопасности во время проведения работ

Во время выполнения работ по разборке не стоит забывать о мерах безопасности, ведь это электрический прибор, контактирующий с водой, что значительно увеличивает его опасность. Перед началом работ следует отключить его от сети и слить воду. Если имеются серьезные проблемы в электрической части, тогда стоит отнести его в сервисный центр к специалистам.

Ремонт утюга «Филипс» своими руками: основные виды неисправностей и тонкости их устранения.

У каждой хозяйки есть такой бытовой прибор как утюг. Но что делать, если он сломался? Не стоит сразу его выбрасывать или бежать в магазин и покупать новый. Если поломка не серьезная, то можно осуществить ремонт самому без помощи специалистов.

Особенности устройства утюгов «Филипс»

Электрическое устройство утюга Philips простое и почти ничем не отличается от схем других электрических бытовых приборов. Главное различие — это нагревательное устройство и иные вспомогательные составляющие. В схеме имеются следующие элементы:

электронагреватель;
терморегулятор;
тезистор;
лампа;
сетевая вилка;
термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

отвертки, для того чтобы быстрее разбирать устройство;
мультиметр;
паяльник для спайки и замены деталей.

Этапы разборки

Крышка

Самый значимый и трудный этап ремонта утюга — правильная разборка. Чтобы разобрать утюг Филипс, сначала нужно снять заднюю крышку. На крышке имеются болты, которые стоит по очереди открутить. После удачной разблокировки крышки, ее надо слегка приподнять, чтобы не повредить. Если есть защелки, то их следует немного отжать.

Важно определить их расположение. С этим поможет справиться широкое лезвие ножа, которое необходимо завести под крышку. В утюгах Philips Ecocare под крышкой находятся еще и болты. Их также необходимо открутить. Когда задняя панель со всеми крепежами снята, требуется снять регулятор температуры и кнопку подачи пара, потянув их по очереди вверх. В отдельных случаях они закрепляются дополнительными защелками, и чтобы их снять, нужно поддеть их плоской отверткой.

Корпус

Затем прикладывая немного силы, нужно вытащить ручку утюга, которая вставлена в корпус при помощи защелок. Потом стоит снять регулятор режима температуры. Там находится пружина (для трещотки). Для того чтобы правильно начать обратно собирать утюг, необходимо ее не потерять. Затем снимаем блок управления с разъемом нагревательного элемента. Теперь остается открутить пару болтов и отсоединить корпус от нижней поверхности прибора.

Сетевой шнур снимается вместе с индикатором. Консоль с индикатором присоединяется к корпусу при помощи двух защелок. Для того чтобы достать индикатор, следует по очереди отогнуть защелки. Затем необходимо снять клеммы, удерживающие электрический шнур. Потом нужно достать все электрическое содержимое утюга. Сделать это легко. Приложив немного усилий, вытянуть назад.

После совершения данных манипуляций, можно начать снимать заглушку водного распылителя. Для этого нужно открутить винт, используя инструмент. В завершающем этапе отсоединяем два болта, при помощи которых фиксируется корпус, и, таким образом, снимается подошва. Теперь вопрос, как снять подошву с утюга Philips, не вызывает сложностей.

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Электрический шнур — распространенный фактор поломки утюга. Поскольку это самая подвижная часть прибора, часто неисправность состоит в повреждении изоляции при его перегибе или завивании. Поэтому утюг может перестать включаться, или его подошва может слабо греться. Если сетевой шнур все-таки деформирован, то в первую очередь следует заизолировать его поврежденные части.

После этого его надо прозвонить мультиметром. Во время прозвона шнур необходимо разогнуть во все стороны, особенно там, где есть или возможны повреждения. Также требуется изолировать провода в процессе работы — это обеспечит безопасность от поражения электротоком. Если прибор не прозванивается, то провод следует заменить.

В утюги устанавливают особый гибкий провод, покрытый оболочкой из ткани, поэтому больше никакие шнуры к утюгам не подходят. Для замены нужно приобрести новый специальный электрический шнур.

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Частый фактор этой поломки — образование нагара на внутренних элементах. Нагар можно убрать, используя наждачную бумагу или щетку с мелкой и жесткой щетиной. Если утюг не отключается, то, вероятно, расправились внутренние контакты. Их следует тщательно разъединить, пытаясь не деформировать и не нарушить их целостность.

Прибор сам отключается.

В любом утюге есть термопредохранитель. Когда утюг перегревается, то термопредохранитель выключается. После остывания утюга он снова включается. Чтобы избавиться от этой неисправности, нужно заменить термопредохранитель. Если же после замены проблема осталась, то нужно посмотреть термогрегулятор.

Не работает терморегулятор

Регулятор температуры – это рычаг, который используется для задачи температурного диапазона с учетом ткани, которую необходимо погладить. Он настраивает температуру, до которой может прогреться подошва. Чтобы утюг стал работать, нужно подать напряжение на трубчатый электрический нагреватель (ТЭН), который расположен в подошве устройства. Для сильного и быстрого нагрева устанавливают ТЭНы с большой мощностью. В том случае, если эту мощность не изменять и подавать постоянно, то подошва утюга сильно разогреется, и при глажке вещи сильно испортятся.

Для разных видов ткани требуется разная температура и разный режим глажки. Поэтому в утюгах есть узел регулировки и изменения температуры. Работа терморегулятора утюга Philips создается благодаря биметаллической пластине. Пластина представляет собой две спаянные между собой полоски. При установке определенного режима температуры эти две полоски расширяются, вследствие чего пластина прогибается. Если все-таки при осмотре установлено, что наружный вид внутренних контактов нормальный, то придется воспользоваться мультиметром.

Обследование элементов терморегулятора возможно проверить, используя индикатор для определения фазы, прикасаясь поочередно к каждому из контактов, вызывающих подозрение. Если индикатор при касании к какому-либо из контактов светит, а при касании к другому нет, это означает, что они окислены. Но необязательно проверять контакты, можно их сразу прочистить наждачной бумагой. Они не всегда окисляются, иногда могут просто загрязняться от пыли, грязи и ворсинок с одежды. Эту проблему тоже можно устранить при помощи прочистки.

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Если утюг включен в розетку, лампочка горит, регулятор температуры находится в максимальном положении, а подошва не греется, то, скорее всего, сгорел ТЭН. Два выхода ТЭНа расположены в задней полости подошвы утюга. Чтобы проверить клеммы ТЭНа, нужно использовать мультиметр. Если на экране высветится цифра больше 250 ОМ, то ТЭН сгорел. Для тестирования мультиметр следует наладить для определения сопротивления и подключить к клеммам ТЭНа.

Если на экране появилась цифра, близкая к 250 Ом, то нагревательный элемент не сгорел. Если на экране появилась цифра, которая намного больше, то нагревательный элемент вышел из строя. Поможет только замена целой детали – подошвы. Если же у включенного утюга не горит лампочка и не нагревается подошва, то проблема в электрическом шнуре.

Из прибора вытекает вода

Самая частая поломка утюга Philips Smoothcare — вместо подачи пара из него вытекает вода. Данная проблема приводит к тому, что ткань намокает и хуже проглаживается. А если вода вытекла не совсем чистая, например, с накипью, то могут появиться пятна и разводы на одежде.

Причинами данной неисправности могут быть:

деформация манжетов;
образование трещины в корпусе отсека для воды;
неправильная эксплуатация.

Для устранения этой поломки понадобятся новые детали. Если их нет, то придется приобрести новый утюг. Если виной неверная эксплуатация утюга с функцией отпаривателя, то нужно убедиться, что терморегулятор стоит на нужной отметке, при которой происходит достаточный нагрев подошвы, способный превращать воду в пар.

Плохо работает система отпаривания

Если утюг не выпускает пар, то сначала нужно почистить внутренние полости парообразования с помощью специального раствора. Эссенцию можно приобрести в любом хозяйственном магазине либо приготовить самим в следующей пропорции: 1 литр воды на 1 стакан уксуса. Подошву следует положить в посуду с раствором, прокипятить и остудить. Во многих утюгах есть функция самоочистки.

Для того чтобы применить эту функцию, нужно наполнить резервуар водой, установить терморегулятор на максимальную температуру и включить утюг. Затем нужно переждать, пока утюг сам выключится. Делать самоочистку следует после второго выключения утюга.

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

Подключать прибор только к заземленной розетке.
Регулярно проверять, не поврежден ли электрический шнур.
Полностью размотать шнур, прежде чем включить утюг в электросеть.
Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
Регулярно очищать утюг от накипи.
Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Вот так происходит ремонт утюга Филипс своими руками. Разборка и ремонт — дело не сложное. Даже начинающий электрик может справиться с данными неисправностями.

Как разобрать утюг Philips

Немногие знают, как разобрать утюг Philips для ремонта, если он перестал работать. Тема очень актуальна, поскольку на российском рынке предлагается множество моделей бытовой техники нидерландского производителя. Пылесосы серии Performer, парогенераторы Drachten, паровые утюги серий Powerlife, Easycare, Elance, Azur – все эти изделия пользуются заслуженной популярностью у россиян.

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

выбор правильного режима глажки;
качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Повреждение целостности сетевого шнура – наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты

Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды.

Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время

Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет

Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается

Отверните крепежный шуруп и снимите пластиковую крышку

Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур

Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части

Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Видео

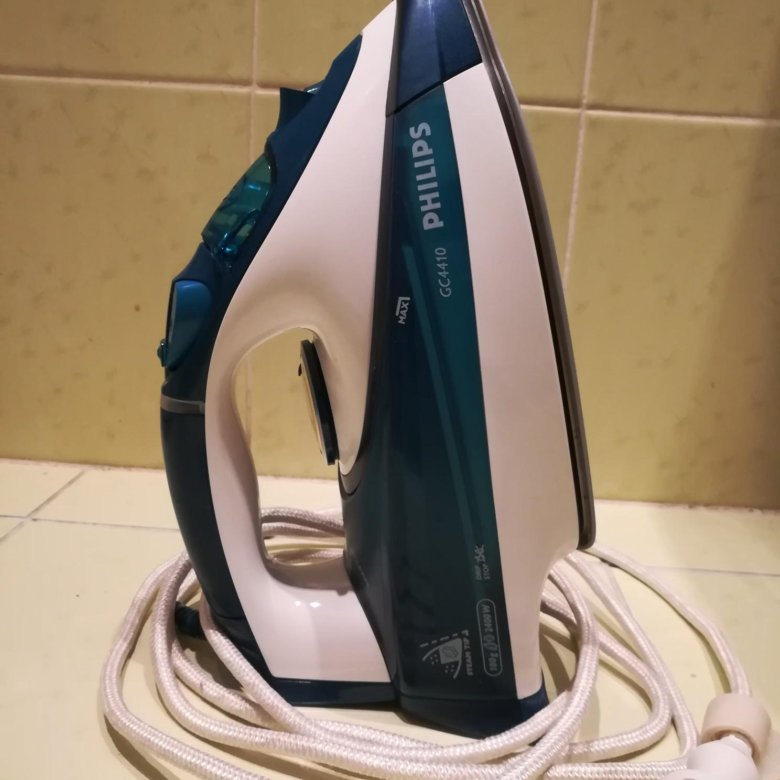

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Космонавты, находясь на орбите Земли, решают проблему грязных вещей оригинальным методом. Одежду сбрасывают с космического корабля, и она сгорает в верхних слоях атмосферы.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Как правильно разобрать бытовой утюг филипс azur

Одним из непременных атрибутов в доме является электрический утюг. С давних времён конструкция его постоянно совершенствуется. Начиналось все с применения подручных средств — камней, плашек, подогреваемых прихваток. Потом появились утюги, работающие с использованием горячего угля, спирта, газа. С 1903 года американец Эрл Ричардсон начал выпуск первых электрических приборов.

Конструкция современного электрического утюга

Если утюг перестал нагреваться, а гарантия уже истекла, можно попробовать починить его самостоятельно. Для этого необходимо знать, как правильно разобрать утюг. Современные приборы отличаются между собой в основном дизайном, а по конструкции имеют небольшие различия. Перечислим составные части:

Корпус: задняя крышка, верхняя крышка.
Подошва с ТЭНом.
Водяной резервуар, камера парогенератора, водяная магистраль, испаритель парового удара, водяные и паровые форсунки, помпа мягкого пара.
Заливочная крышка.
Кнопки — мягкого пара, парового пара, капельного увлажнения.
Терморегулятор с ручкой установки температуры.
Термопредохранитель.
Клеммная колодка.
Индикатор — вкл/выкп.
Сетевой шнур с вилкой.
Шарнир сетевого шнура.
Электронная плата.
Взаимодействие этих исправных узлов обеспечивает нормальную работу утюга.

Возможные устранимые неисправности

Начинать поиск неисправности надо с проверки сетевого шнура. Он во время глажки постоянно подвергается скручиванию. Для проверки целостности провода и вилки необходимо воспользоваться мультиметром в режиме прозвонки. В случае обрыва цепи нужно купить новый.

Затем проверяется целостность ТЭНа, который находится в так называемой подошве, самая тяжёлая деталь. Проверяется шнур и на целостность цепи.

Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно с клеммной колодки. Чтобы её увидеть нужно, снять только заднюю крышку. Если перегорел ТЭН, то нужно определится, что выгоднее — заказывать подошву данной модели или покупать новый прибор. Неисправный биметаллический регулятор и термопредохранитель можно заменить самим.

Поэтапная разборка устройства

Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае. Вот пример того, как разобрать утюг philips azur:

Снимают ручку установки температуры.
Снимают заднюю крышку (возможно, вместе с верхней вставкой).
Снимают наконечники проводов, с контактной колодки.
Снимают ручку.
Снимают водяной бачок, помпу мягкого пара, парового удара и капельного увлажнения.
Снимают корпус парогенератора.
Снимают кожух терморегулятора (если есть).

Разборка утюга philips начинается с откручивания шурупа на задней крышке. Он может быть прикрыт заглушкой. Далее, снять крышку с шарниром сетевого шнура. Затем открутить два шурупа с торца, которые были под крышкой, один сверху и два снизу. Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки. Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки.

Под ней расположена электронная плата управления. Если она закреплена, то откручиваем шуруп крепления.

Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.

Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга. Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы.

Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.

Состояние цепи зависит от вертикального или горизонтального положения платы. После проверки целостности снятых деталей можно приступить к сборке утюга в обратной последовательности.

Как самостоятельно отремонтировать утюг

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
Емкость/резервуар для воды, которая используется при отпаривании.
Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

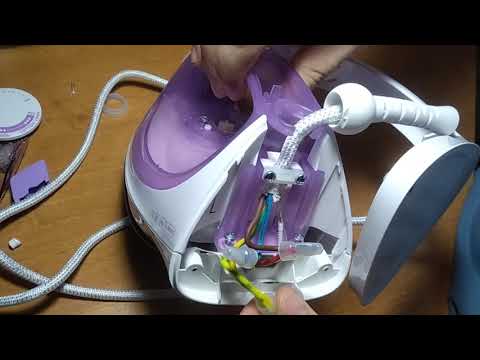

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

Как разобрать утюг моделей Филипс, Скарлет, Бош, Браун

Устройство

Подошва, изготовленная из алюминиевого или чугунного материала, в которую запрессован трубчатый электронагреватель (ТЭН).
Корпус из жаростойкой пластмассы, отделенный от подошвы теплоизолирующей прокладкой.
Ручка, составляющая единое целое с резервуаром для воды.
Шнур питания.

Устройство утюга

Вот из каких деталей состоят все современные утюги.

Работы по разборке

Защелки крепления изготовлены из пластика, и чтобы их не сломать, разбирать утюг следует с максимальной аккуратностью и спокойствием.

При помощи отвертки откручиваются два болта крепления задней крышки.
Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.
Снимается ручка регулятора температурного режима. При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.
Далее снимается блок управления вместе с разъемом нагревательного элемента.
Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга. Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.
Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.
Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.
На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.
После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Лишь полностью разобрав прибор, вы сумеете устранить возникшую неисправность.

С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
Далее снимается облицовочная часть утюга.
С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Техника безопасности во время проведения работ

Как разобрать утюг philips gc 4420

Особенности устройства утюгов «Филипс»

электронагреватель;
терморегулятор;
тезистор;
лампа;
сетевая вилка;
термозащита.

Из этого следует, что если слегка вникнуть, то разбор и починка утюга Philips не составит труда.

Разборка и ремонт утюга

Инструменты

Чтобы отремонтировать утюг Philips, надо приготовить следующие инструменты и приборы:

отвертки, для того чтобы быстрее разбирать устройство;
мультиметр;
паяльник для спайки и замены деталей.

Этапы разборки

Крышка

Корпус

Помните! Чтобы правильно собрать утюг philips, необходимо запоминать последовательность его разборки.

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Но если нет желания покупать электрический шнур, то его легко можно починить путем замены вилки, если проводки деформированы у выхода.

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Если причина только в них, то утюг должен заработать. Чтобы правильно зачистить контакты, нужно взять неширокую полосу наждачной бумаги, завести ее между элементами, которые нужно почистить, и пару раз их потереть.

Не работает нагревательный элемент

Из прибора вытекает вода

Причинами данной неисправности могут быть:

деформация манжетов;
образование трещины в корпусе отсека для воды;
неправильная эксплуатация.

Плохо работает система отпаривания

При нажатии на кнопку самоочистки утюг следует держать над раковиной, потому что из каналов подошвы начинает выходить пар вместе со всей грязью и пылью, находящейся внутри.

Полезные рекомендации для продления службы утюга:

Подключать прибор только к заземленной розетке.
Регулярно проверять, не поврежден ли электрический шнур.
Полностью размотать шнур, прежде чем включить утюг в электросеть.
Не прикасаться к сильно разогретой подошве утюга — это травмоопасно.
Регулярно очищать утюг от накипи.
Не заливать в резервуар для воды уксус, духи, крахмал, химические средства для удаления накипи.

Устройство и основные неисправности утюгов Philips

Основные повреждения

выбор правильного режима глажки;
качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Разбор корпуса

Отверните крепежный шуруп и снимите пластиковую крышку

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Нашли ошибку? Выделите её и нажмите кнопки:

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Видео-урок: Как разобрать утюг Philips GC 3320, и не только.

Современные утюги в отличие от старинных собратьев выполняют в разы больше функций. Одна из главных – отпаривание. Данная функция по мере использования, чаще всего, становится недоступной по причине загрязнения. Чтобы устранить засор, препятствующий отпариванию, необходимо устройство разобрать.

Внимание! Если вы не обладаете нужными навыками разборки, самостоятельное вмешательство может безвозвратно превратить вашу технику в груду деталей. Опытные мастера сервисного центра Philips, специализирующиеся на ремонте более 12 лет, смогут быстро и качественно выполнить диагностику и, соответственно, последующий грамотный ремонт.

Если вы настроены провести процедуру разборки самостоятельно, то следующие рекомендации читайте внимательно.

Пошаговое руководство разборки утюга Philips GC 3320

В первую очередь, демонтируем заднюю подставку, открутив один болт. Далее откручиваем 2 болта согласно рисунку ниже.

Далее открепляем из пазов ручку-наконечник. Для этого с помощью усилия тянем пластмассовую деталь вверх.

Затем отсоединяем верхнюю крышку, вытягивая деталь вверх, а затем откручивая болт. Смотрите рисунок внизу.

Далее откручиваем еще один болт с верхней конструкции и поднимаем верхнюю часть.

Отсоединяем провода, запоминая последовательность первоначального подсоединения.

Во внутренней конструкции откручиваем все видимые болты, как показано на рисунке ниже.

Добравшись до внутренностей, оцениваем степень загрязненности и удаляем все имеющиеся засоры подручными средствами. Когда ваше устройство будет идеально чистым, начинаем этап последовательной сборки.

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.

Автор:

Возможно вас также заинтересует

Ремонт парогенераторов Philips за 1 день

Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, с гарантией до 1 года

Узнать точное время и стоимость ремонта Спасибо, не надо

Комментарии (0)

Добавить Комментарий

Оставьте ваш вопрос через форму обратной связи и вам перезвонит именно мастер и ответит без навязывания каких — либо услуг.



	Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром

Обзор утюга Philips Azur GC4563/30: красавец-европеец | Утюги | Обзоры

Утюг — такое нелюбимое, но крайне необходимое в быту устройство. Точнее нелюбим процесс его использования. «Глажка — это нудно, утомительно, неинтересно», — скажут многие. Трудно спорить. Впрочем, немало тех, кто любит гладить белье и одежду или относится к этому процессу без явного отвращения.

Впрочем, как бы ни относились к утюгам именно вы, сталкиваться с ними приходится почти всем без исключения. Это устройство полезно и женщинам, и мужчинам вне зависимости от возраста, статуса, рода деятельности. А значит и вопрос правильного выбора утюга периодически может возникнуть перед каждым из нас.

Сегодня у нас на обзоре утюг Philips Azur GC4563/30. Проверим, способна ли эта модель претендовать на роль покорителя мятых тканей и складок на вашей одежде.

О производителе

Компания Philips – известный по всему миру производитель, ведущий свою историю с конца XIX в. Именно тогда в голландском Эйндховене Жерар Филипс со своим отцом Фредериком основали фирму Philips & Co.

Спустя десятилетия бренд имеет заслуженный авторитет в сферах производства электроники, бытовой техники, товаров личного потребления.

В последние годы львиная доля деятельности компании связана с потребительскими товарами, бытовыми приборами, световой техникой и приборами сферы здравоохранения. Поэтому утюги можно считать профильным для Philips продуктом, в разработке и производстве которых компания имеет достаточный опыт.

Кстати, европейцем представленную на обзор модель можно считать лишь условно. Произведен утюг на заводе в Индонезии.

Технические характеристики

Тип устройства — паровой утюг;

серия — Azur;

модель — GC4563/30;

назначение — для всех тканей, допускающих глажку;

подошва — SteamGlide;

длина сетевого кабеля — 2 м;

возможность использования водопроводной воды — да;

система «Капля- стоп» — да;

мощность — 2600 Вт;

постоянная подача пара — 50 г/мин;

готовность к использованию — через 2 мин;

паровой удар — 230 г;

распыление воды — да;

очистка от накипи и загрязнений — да;

размеры изделия(ШxВхД) — 12,88×15,33×31,95 см;

масса утюга — 1,552 кг;

гарантия — 2 года.

О комплекте поставки

Комплект поставки максимально скромный. Кроме самого устройства, производитель предусмотрел лишь разнообразный набор документации (руководство пользователя, сертификат качества, гарантийный талон). Ни мерного стаканчика для удобной «заправки» утюга водой, ни специальной накладки на подошву утюга для деликатной глажки, ни других комплектующих не предусмотрено. Не хочу сказать, что наличие перечисленных атрибутов обязательно. Впрочем, с учетом стоимости модели откровенно ожидаешь при распаковке нечто большее.

Об упаковке устройства

Утюг Philips Azur GC4563/30 поставляется в компактной коробке прямоугольной формы.

Она изготовлена из картона и украшена в ярких сиренево-фиолетовых тонах под стать самому утюгу. Признаюсь честно, мне нравится дизайн упаковок от Philips. Поэтому, на мой взгляд, коробка выглядит броско, нарядно, презентабельно.

Впрочем, качество картона оставляет желать лучшего. К тому же ко мне на обзор экземпляр устройства попал в уже потрепанной коробке, еще и обклеенной лентой транспортной компании. Вероятно, упаковка быстро придет в негодность. Так что хранить утюг в случае покупки вам предстоит по принципу «как есть» (в готовом к работе виде).

Упаковка богато украшена изображениями самого устройства и дополнена информацией о нем. Особое внимание производитель уделил системе защиты от накипи и возможностям утюга по выработке пара. Именно эти характеристики (функции) модели компания считает ее основными конкурентными преимуществами.

О внешнем виде устройства и комплектующих

Внешний вид утюга не оставляет равнодушным. Речь, в первую очередь, о цветовой гамме корпуса модели. Именно вам она придется по душе, конечно, только в том случае, если испытываете симпатию к сиреневым или фиолетовым цветам. Другим же расцветка может показаться излишне яркой и даже кричащей. Впрочем, я отношусь к первой категории. И на меня глубокий насыщенный цвет произвел впечатление.

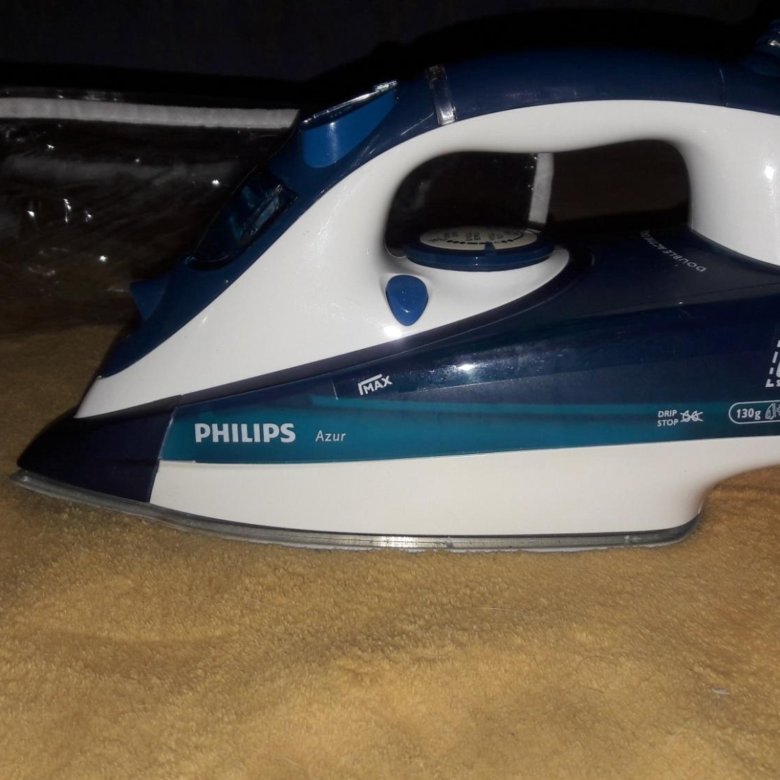

По форме корпус выглядит достаточно стандартно. Подошва, емкость для воды, массивная ручка, шнур питания, элементы управления — вот его основные элементы. Материал корпуса — преимущественно глянцевый пластик.

Покрытие подошвы — металлокерамика. Используется технология SteamGlide, о которой следует рассказать подробнее. Во-первых, она устойчива к появлению царапин, механических повреждений и к растрескиваниям (чего не скажешь о керамике в чистом виде). Во-вторых, такой материал максимально легко скользит по ткани.

Секреты подошвы: использование достаточно долговечной легированной нержавеющей стали (в дополнение к покрытию) и системы отверстий для выхода пара разного диаметра. Через большие отверстия подается львиная доля пара. Через маленькие отверстия пар подается с высокой интенсивностью. В совокупности это способствует эффекту паровой подушки, когда утюг скользит, будто не прикасаясь к ткани.

Носик подошвы чуть вытянутый для удобства глажки труднодоступных мест (например, между пуговицами). С этой же целью (для «борьбы» со складками под пуговицами) между подошвой и пластиковым корпусом предусмотрен специальный зазор.

На носике корпуса находится выход для впрыска воды и смачивания ткани.

Основание (пятка) утюга достаточно массивное. На поверхности устройство должно размещаться устойчиво.

Органы управления моделью сконцентрированы в области ручки. На ней расположены кнопка впрыска воды и переключатель режимов подачи пара. Предусмотрены три режима: без пара, максимальный пар и Eco, в котором снижается энергопотребление.

С обратной стороны ручки — кнопка парового удара. Под ручкой — терморегулятор.

К органам управления можно отнести и световой индикатор нагрева, который находится по соседству с терморегулятором.

Кстати, утюг оборудован функцией автоотключения. Так Philips пытается заботиться о безопасности покупателя. Индикатор автоотключения расположен на ручке корпуса.

Длина сетевого шнура 2 м. Предусмотрено шаровое крепление шнура к корпусу утюга, позволяющее избежать перекручиваний кабеля.

Пластиковый корпус отсека для сбора накипи отсоединяется с помощью специальной защелки.

Набор документации изготовлен из бумаги не самого высокого качества. Инструкция достаточно подробная. Ее рекомендуется прочитать, чтобы утюг служил максимально правильно и, как следствие, максимально долго.

Об опыте использования

Рассказывая об опыте использования, для начала поделюсь впечатлениями о конструктивных особенностях модели, а затем проведу несколько тестовых проверок ее возможностей.

Органы управления имеют плавный уверенный ход. Кнопки нажимаются с усилием, регуляторы переключаются четко, без ошибок выбора нужных вариантов настроек.

Впрыск воды стандартный. Его мощности достаточно, чтобы смочить ткань непосредственно перед носиком утюга.

Противокапельная система работает без сюрпризов. Особого впечатления не произвела. Порой вода все же проливается сквозь отверстия в подошве.

Функция автоотключения отслеживает, сколько утюг остается неподвижным во включенном состоянии. Через 30 секунд в горизонтальном положении и 8 минут в вертикальном положении устройство отключается. При этом начинает мигать специальный индикатор на ручке корпуса.

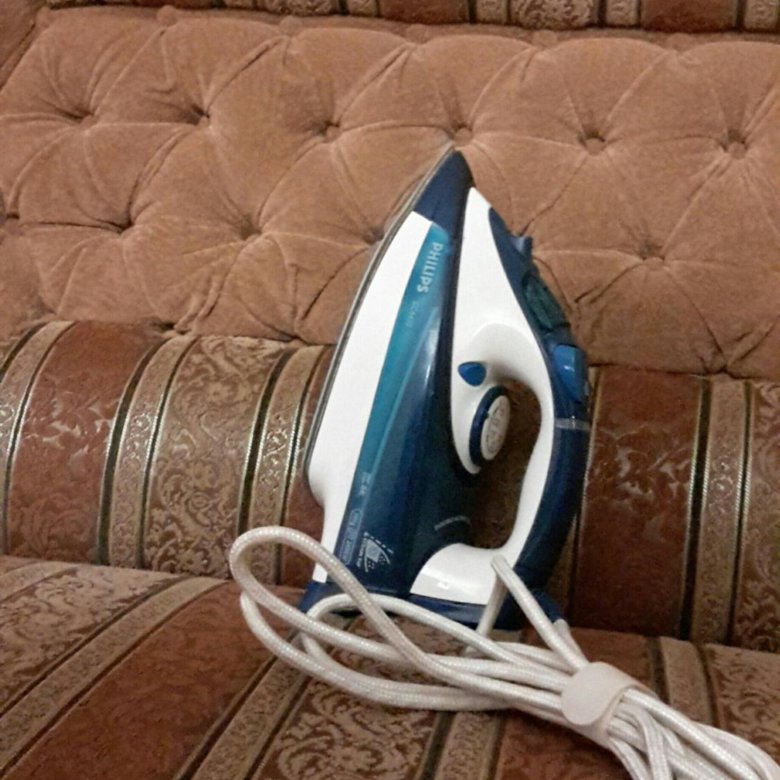

Основание корпуса (пятка утюга) устойчивое. Устройство не скользит, почти не качается даже после встряски, когда случайно задеваешь гладильную доску. Опасаться, что раскаленный утюг грохнется на пол, если вы не слишком удачно поставите его на поверхность, почти не приходится. Этому способствует в том числе достаточный вес модели.

Кстати, вес утюга комфортный как для мужчин, так и для женщин. Отталкиваюсь от отзывов членов семьи. А его размеры можно назвать средними. Модель не громоздкая, но и не отличается излишней компактностью.

Корпус утюга активно притягивает ворсинки, пыль, отпечатки пальцев и разводы, которые очень заметны на темной поверхности. Отнесу это к мелким недостаткам.

Крышка емкости для воды открывается в интуитивно удобную сторону. Конечно, это вопрос личных предпочтений и привычек. Но именно мне наливать воду, откинув крышку в сторону носика утюга (а не наоборот, как у многих моделей) сподручнее.

Отверстие емкости для воды не самое большое. Резервуар вмещает стандартные полтора стакана жидкости (около 300 мл). Не очень много. При этом аппетиты в отношении воды у утюга приличные, чему «виной» достаточно мощная система выработки пара. Конечно, можно убавить подачу пара или гладить «на сухую», но в этом случае модель теряет в привлекательности и даже конкурентоспособности. Зачем покупать утюг, которым не пользуешься по полной программе?

Ради каждой заправки устройства приходится бегать к крану с водой (к проточному фильтру). Это не очень удобно, учитывая упомянутый расход жидкости. Взять же с собой к гладильной доске графин или другую емкость для воды и заправлять утюг с помощью обычного стакана или кружки не удается. Вода часто проливается.

Лично мне не помешал бы специальный мерный стаканчик в комплекте. К сожалению, он не предусмотрен. Пожалуй, можно было бы чуть пожертвовать и размерами модели ради увеличения емкости для воды. Но это максимально субъективный вывод.

Кстати, о воде. Производитель допускает использование жидкости из-под крана. Но в ходе двухнедельного тестирования заливалась вода из проточного фильтра. Накипь в специальном отсеке ожидаемо не появилась. Полагаю, что экспериментировать с водопроводной водой, если планируете использовать утюг продолжительное время, и не стоит.

Порадовала подошва. В целом ее можно отнести к одной из сильных сторон утюга. Производитель не обманул, заявляя о непревзойденном скольжении устройства по поверхности. С учетом опыта использования утюгов разных марок могу подтвердить, что представленная на обзор модель действительно очень легко движется по ткани. Конечно, важно правильно выбрать температурный режим.

Конструкция подошвы действительно способствует проглаживанию складок под пуговицами и между ними. Выглядит это примерно так. Ничего революционного, но удобно.

Отдельного упоминания заслуживает вилка сетевого шнура. Она имеет специальную петлю, за которую очень удобно вытаскивать из розетки.

Перейдем к тестам. Для начала проверим скорость подготовки утюга к работе (мощность нагрева).

Режим терморегулятора	Время нагрева (сек.)
Синтетика	38 сек.
Шелк	47 сек.
Хлопок	56 сек.
Лен	61 сек.

Результаты оказались более впечатляющими, чем обещал производитель, сообщая о необходимости 2-х минут для подготовки устройства к работе. Впрочем, в Philips могли учитывать и время на заправку модели.

Далее проверим утюг в действии. Прогладим хлопчатобумажную ткань, сложенную в несколько слоев. Настройки утюга: терморегулятор в режиме «Хлопок», пар максимальный. Результаты на фото (слои с первого по четвертый слева направо).

Прогладим ткань с добавлениями синтетической нити. Нужно отметить, что этот предмет одежды очень капризный для глажки. Настройки утюга: терморегулятор в режиме «Шелк», пар максимальный.

До	После

Теперь прогладим льняную рубашку. Настройки утюга: терморегулятор в режиме «Лен», пар максимальный.

До	После

Впечатления хорошие. Впрочем, итоги нужно детализировать. Результаты заочно сравнивались с моделью другого именитого производителя, обладающей сопоставимой мощностью нагрева, но более слабой подачей пара (разница примерно 40%).

Утюг Philips превзошел соперника в скорости работы (скорости глажки). Чуть лучше проявила себя и подошва SteamGlide по сравнению с керамическим покрытием конкурента.

Если же сравнивать результаты работ без учета трудозатрат и потраченного времени, то они сопоставимы в подавляющем большинстве ситуаций.

И здесь есть повод задуматься. Ведь разница в цене между моделями составила те же 40% (Philips дороже). Поэтому каждый должен решить сам, актуален ли для него в бытовых условиях утюг с подобными характеристиками при его стоимости.

Выводы

Утюг Philips Azur GC4563/30 мне понравился. Его мощности и функционала достаточно в большинстве бытовых ситуаций. С работой он справляется быстро и качественно. Внешний вид привлекает внимание и запоминается как минимум яркой расцветкой. При более богатом комплекте поставки или чуть более низкой цене я бы смело рекомендовал модель к покупке. А так остаются сомнения, нужен ли для домашних нужд утюг из такой ценовой категории. Впрочем, ответ на этот вопрос у каждого свой. Я же уверен, что модель, представленная на обзор, стоит своих денег. Но, пожалуй, ее характеристики даже избыточны во многих бытовых ситуациях. И здесь есть возможность для покупателя сэкономить.

Плюсы:

— мощность;

— сила парового удара;

— дизайн;

Минусы:

— комплект поставки.

Макгруп

McGrp.Ru

Контакты
Форум
Разделы
- Новости
- Статьи
- Истории брендов
- Вопросы и ответы
- Опросы
- Реклама на сайте
- Система рейтингов
- Рейтинг пользователей
- Стать экспертом
- Сотрудничество
- Заказать мануал
- Добавить инструкцию
- Поиск
Вход
- С помощью логина и пароля
- Или войдите через соцсети
Регистрация

Главная
Страница не найдена

Реклама на сайте

Контакты

Как разобрать утюг филипс azur

Может быть что угодно, например неисправный нагревательный элемент.

Есть два способа очистки утюга от накипи .

Джентльмен – человек, при общении с которым чувствуешь себя джентльменом.
Ремонт стиральных,посудомоечных,швейных машин и бойлеров в Нижнем Новгороде

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Разбор корпуса

Отверните крепежный шуруп и снимите пластиковую крышку

Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону

Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга

Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия

Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой

Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Нашли ошибку? Выделите её и нажмите кнопки:

Видео-урок: Как разобрать утюг Philips GC 3320, и не только.

Пошаговое руководство разборки утюга Philips GC 3320

Далее открепляем из пазов ручку-наконечник. Для этого с помощью усилия тянем пластмассовую деталь вверх.

Затем отсоединяем верхнюю крышку, вытягивая деталь вверх, а затем откручивая болт. Смотрите рисунок внизу.

Далее откручиваем еще один болт с верхней конструкции и поднимаем верхнюю часть.

Отсоединяем провода, запоминая последовательность первоначального подсоединения.

Во внутренней конструкции откручиваем все видимые болты, как показано на рисунке ниже.

Ваше сообщение отправлено.

Спасибо за обращение.

Автор:

Возможно вас также заинтересует

Ремонт парогенераторов Philips за 1 день

Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, с гарантией до 1 года

Узнать точное время и стоимость ремонта Спасибо, не надо

Комментарии (0)

Добавить Комментарий

Оставьте ваш вопрос через форму обратной связи и вам перезвонит именно мастер и ответит без навязывания каких – либо услуг.

Утюг Philips GC 4410 превращает глажку в удовольствие

Глажка одежды и белья — долгое и утомительное дело. Во всяком случае, так думают многие хозяйки. Чтобы развеять этот стереотип, рекомендуем присмотреться к утюгу Philips GC 4410.

Описание устройства

Внешний вид утюга довольно внушительный и современный. Когда берешь в руки, возникает ощущение, что перед тобой действительно качественная и надежная вещь. Кроме того, утюг должен быть очень удобным.

Вес устройства сравнительно небольшой. Это 1,55 кг.

Модель представлена в цвете морской волны с белыми вставками.

На корпусе есть кнопка и регулятор пара, маленькая кнопка распылителя, кнопка очистки от накипи и регулятор температуры.

В передней части ручки имеется отверстие для наливания воды.

Philips GC 4410 имеет длинный шнур длиной 3 метра с шаровой насадкой, способный вращаться на 360 градусов, что обеспечивает полную свободу действий.С его помощью можно смело вращать устройство в разные стороны, не опасаясь повредить шнур.

Функциональные возможности

Утюг Philips GC 4410 имеет мощность 2400 Вт, что гарантирует непрерывную подачу пара со скоростью до 40 г / мин. Мощность парового удара может достигать 130 г / мин. Стоит отметить, что это довольно высокий показатель, позволяющий справиться с самыми стойкими складками. С таким утюгом все ваши вещи, независимо от состава ткани, будут смотреться идеально.

Подошва SteamGlide из кермета с отверстиями разного размера для легкого скольжения. Благодаря такому покрытию утюг не боится повреждений и царапин. Так что вам не нужно беспокоиться о том, что они появятся со временем. К тому же вещи не липнут к подошве.

Система защиты от капель обеспечивает бережное глажение деликатной одежды, предотвращая появление водяных полос. Кроме того, Philips GC 4410 оснащен системой защиты от образования накипи Active Calc, что гарантирует устройству долгую работу.

Функция самоочистки Calc Clean позволяет очистить утюг от накипи и грязи, которые накапливаются в паровой камере во время работы.

Philips GC 4410 покоряет даже самые труднодоступные места (небольшие складки, участки с пуговицами), поскольку имеет острый носик с вытянутыми отверстиями для подачи пара.

Опция вертикального пропаривания также полностью выполняет поставленные перед ней задачи.

Емкость резервуара для воды 350 мл. Этого объема хватит, чтобы залатать целую стопку одежды или одежды.Стоит отметить, что емкость имеет широкое отверстие, и в нее очень удобно наливать воду.

Достоинства и недостатки

Многочисленные отзывы свидетельствуют о том, что основными достоинствами данной модели являются:

оптимальное соотношение качества и цены;
качественная глажка;
легкое скольжение;
мощная пропарка;
длинный шнур;
возможность регулировки мощности пара;
быстрый нагрев и медленное охлаждение;
защита от накипи;
антипригарная подошва;
противокапельная система;
узкий излив.

Из минусов можно выделить отсутствие функции автоотключения и прилипание тонких тканей к подошве за счет электростатики.

Рейтинг утюгов

По показателям качества и надежности можно выделить 5 лучших моделей утюгов.

1. Philips GC 4510

Получил высшую оценку пользователей, которые отмечают долгое время работы и надежность устройства, качественное вертикальное отпаривание, легкость скольжения и высокое качество глажки.Модель нравится многим за красивый внешний вид. Правда, цена на утюг завышена, но при таком качестве вполне оправдана.

2. Philips GC 2088

Особенность модели заключается в возможности беспроводного использования. Кроме того, утюг отличается отличной маневренностью и удобством использования, а также имеет возможность автоматического отключения. Главный недостаток — небольшая продолжительность автономного использования.

3. Braun TexStyle TS765A

Данная модель отличается мощной подачей пара (до 50 г / мин), что гарантирует отличное отпаривание, в том числе вертикальное.Утюг легко скользит по ткани, хорошо гладится и имеет долгий срок службы. Что касается минусов, отзывы пользователей довольно противоречивые.

4. Tefal FV9920E0

Модель потребители хвалят за удобство глажки из-за отсутствия проволоки, хотя многие указывают на необходимость периодического нагрева устройства, что существенно продлевает время глажки. Некоторые пользователи замечают наличие неприятного запаха пластика при использовании утюга.

5.Philips GC 3540

Утюг привлек покупателей доступностью длинного шнура, простотой и удобством использования, а также приемлемой стоимостью. Из минусов пользователи указывают появление блестящих следов после глажки.

Если изучить популярность утюгов более подробно, то модель Philips GC 4410 занимает далеко не последнюю позицию. А с учетом того, что стоимость данного устройства находится на вполне доступном уровне (в пределах 5000-6000 рублей), его можно заслуженно рекомендовать всем хозяйкам, которые ценят свое время и мечтают, чтобы мучительная процедура глажки превратилась в приятное и легкое упражнение.

Утюг Philips GC 4410 превращает глажение в удовольствие

Описание устройства

Вес устройства сравнительно небольшой. Это 1,55 кг.

Модель представлена в цвете морской волны с белыми вставками.

В передней части ручки имеется отверстие для наливания воды.

Функциональные возможности

Опция вертикального пропаривания также полностью выполняет поставленные перед ней задачи.

Достоинства и недостатки

Многочисленные отзывы свидетельствуют о том, что основными достоинствами данной модели являются:

оптимальное соотношение качества и цены;
качественная глажка;
легкое скольжение;
мощная пропарка;
длинный шнур;
возможность регулировки мощности пара;
быстрый нагрев и медленное охлаждение;
защита от накипи;
антипригарная подошва;
противокапельная система;
узкий излив.

Рейтинг утюгов

По показателям качества и надежности можно выделить 5 лучших моделей утюгов.

1. Philips GC 4510

2. Philips GC 2088

3. Braun TexStyle TS765A

4. Tefal FV9920E0

5.Philips GC 3540

Philips, — Много-док —

- CD-
- GPS-
- –
- ,
- Blu-Ray
- CD-
- DVD-
- OLED
- –
- ИБП ()
- ,
- ()
- Wi-Fi,
- .
- .
- ,
- DVD-
- MP3-
- DECT
- Bluetooth
- CDMA
- GSM,

А
- Acer
- Акура
- ACV
- AdvoCam
- AEG
- Аль-ко
- Alcatel
- Аллигатор
- Альпийский
- И
- БТР
- Яблоко
- APS
- Ардо
- Аристон
- Artway
- AstraLux
- Asus
- АТЛАНТ ()
- Атмор
- Аврора
- Awelco
B
- Б.Колодец
- Баллу
- BAXI
- BBB
- BBK
- Beko
- BenQ
- Beretta
- BEURER
- Blackview
- Blackvue
- BlueWeld
- Bomann
- Boneco
- Борк
- Bosch
- BQ
- Браун
- Брессер
- Брат
- Buderus
C
- Кадиллак
- Кайман
- Can Am
- Конфеты
- Canon
- Cas
- Casio
- CatEye
- Celestron
- Cem
- CENMAX
- Центурион
- Шафото
- Чемпион
- Шевроле
- ГРАЖДАНИН
- Citroen
- Clarion
- Clatronic
- Кобра
- Condtrol
- Кранч
D
- D-Link
- Daewoo
- Daikin
- Данфосс
- Люкс
- Dell
- DeLonghi
- DEXP
- Digma
- DOD
- Dunobil
E
- Eisemann
- Electrolux
- Elemax
- Эленберг
- Elitech
- Эндевер
- Eplutus
- Epson
- Ergomax
- ЭРИССОН
- Europower
- Evinrude
- Explay
F
- Соколиный глаз
- Fellowes
- Ферроли
- Fiat
- Fluke
- Fly
- Fondital
- Ford
- Fubag
- Fujifilm
- Fusion
грамм
- Gaggia
- галлон
- Garmin
- Гефест
- Geko
- гигабайт
- Gigaset
- Ginzzu
- GoldStar
- Gorenje
- GREE
- Grundfos
ЧАС
- Haier
- Hansa
- Харпер
- Highscreen
- Hisense
- Hitachi
- Honda
- Hotpoint-Ariston
- Горячее
- л.с.
- HTC
- HUAWEI
- Huter
- Hyundai
- Hyundai Electronics
я
- Индезит
- Инспектор
- Intego
- Введение
- iPod
- Ирбис
J
- Jabra
- Ягуар
- JANOME
- JBL
- Джип
- Юра
- JVC
K
- Kaiser
- Karcher
- KENEKSI
- Kenwood
- КГБ
- KIA
- Кипор
- Китфорт
- Kodak
- Кортинг
- Kospel
- Крупс
- Купперсберг
- Kyocera
L
- Лада
- Lenovo
- Levenhuk
- LEX
- LEXAND
- LG
- Либхерр
- Маленький доктор
- Lumax
- Рысь
M
- Макита
- Марта
- Масса-К
- Maxvi
- Medisana
- Микролайф
- Micromax
- Microsoft
- Midea
- Miele
- млн
- Mitsubishi
- Мангуст
- Motorola
- Moulinex
- MSI
- Multitronics
- Тайна
N
- НАВИТЕЛ
- NEC
- Neff
- Neoline
- Nikon
- Nissan
- NISSEI
- Nokia
О
- Офисный комплект
- Olympus
- Omron
- Onkyo
- ONYX
- Опель
- Орион
п
- Panasonic
- Пандора
- Pantera
- ParkCity
- Pentax
- Perfeo
- Пежо
- Фантом
- Фараон
- Philips
- Пионер
- Playme
- PocketBook
- Полярный
- Полярис
- Polaris Industries Inc
- Позис
- Престиж
- Prestigio
- ПРОЛОГИЯ
- Prorab
- Protherm
Q
- Qumo
р
- Гонщик
- Редмонд
- Ритмикс
- Rolsen
- Rowenta
- Рубин ()
S
- Saeco
- Samsung
- Sanyo
- Сатурн
- Скарлетт
- Щер-Хан
- Sharp
- Шериф
- Шиваки
- SHO-ME
- Сименс
- Sigma
- Сильверстоун F1
- Певица
- Ski Doo
- Шкода
- Смег
- Sony
- Sony Ericsson
- Soundmax
- StarLine
- Стелс
- Stels
- Stiebel Eltron
- Улица Буря
- Стропува
- Subaru
- Subini
- Supra
- Suzuki
- SVEN
- SWAT
- Synta
Т
- Татрамат
- Tefal
- Telefunken
- Telwin
- Texet
- Термекс
- THOMAS
- Томсон
- Timberk
- Томагавк
- Toshiba
- TP-LINK
- TrendVision
U
- Unitherm
V
- Vaillant
- VDO
- Веломан
- Вершина
- Вестель
- Витек
- Vitesse
- Volvo
- Voxtel
W
- Weissgauff
- Wexler
- Водоворот
- Уистлер
Икс
- Xerox
Y
- Ямаха
- Ямарин
Z
- Занусси
- ZELMER
- Zota
- ZTE
- Zyxel

Филипс Д…

Philips ELANCE GC …

Philips GC1…

Philips GC2…

Philips GC3…

Philips GC3106 Philips GC3109 Philips GC3110 / 02 Philips GC3111 Philips GC3115 Philips GC3116 Philips GC3117 Philips GC3120 Philips GC3125 Philips GC3126 Philips GC3130>>> Philips GC3135 Philips GC3220 Philips GC3221 Philips GC3230 Philips GC3240 Philips GC3310 / 02 Philips GC3320 Philips GC3321 Philips GC3330 Philips GC3331 / 02 Philips GC3332 / 02 Philips GC3340 Philips GC3360 / 02 Philips GC3388 Philips GC3390 / 22 Philips GC3540 Philips GC3550 / 02 Philips GC3551 / 02 Philips GC3560 Philips GC3569 / 02 Philips GC3569 / 20 Philips GC3570 / 02 Philips GC3570 / 32 Philips GC3580 / 20 Philips GC3581 / 30 Philips GC3582 / 20 Philips GC3584 / 30 Philips GC3588 Philips GC3590 Philips GC3592 Philips GC3593 / 02 Philips GC3593 / 35 Philips GC3620 Philips GC3630 Philips GC3631 Philips GC3632 / 02 Philips GC3640 Philips GC3660 Philips GC3675 / 30 Philips GC3720 Philips GC3721 Philips GC3730 Philips GC3740 Philips GC3760 Philips GC3801 / 60 Philips GC3802 / 20 Philips GC3803 / 30 Philips GC3810 / 20 Philips GC3811 / 70 Philips GC3820 / 20 Philips GC3821 / 70 Philips GC3920 / 20 Philips GC3925 / 30 PerfectCare Philips GC3929 / 64 PerfectCare

Philips GC4…

Philips GC4005 Azur Philips GC4010 Azur Philips GC4013 / 02 Azur Philips GC4015 Azur Philips GC4018 Azur Philips GC4020 Azur Philips GC4023 Azur Philips GC4025 Azur Philips GC4028 Azur Philips GC4030 Azur Philips GC4033 Azur>>> Philips GC4035 Azur Philips GC4038 Azur Philips GC4040 Azur Philips GC4043 Azur Philips GC4218 / 02 Azur Philips GC4220 / 02 Azur Philips GC4223 Azur Philips GC4233 Azur Philips GC4238 Azur Philips GC4243 Azur Philips GC4250 / 02 Philips GC4310 Philips GC4320 Philips GC4330 / 02 Philips GC4340 / 02 Philips GC4410 Philips GC4411 Philips GC4412 Philips GC4415 Philips GC4420 Philips GC4422 Philips GC4425 Philips GC4430 Philips GC4440 Philips GC4490 Philips GC4491 / 02 Philips GC4501 / 20 Philips GC4506 / 20 Philips GC4510 / 30 Philips GC4511 / 40 Philips GC4512 / 20 Philips GC4516 / 40 Philips GC4517 / 20 Philips GC4519 / 30 Philips GC4520 / 10 Philips GC4520 / 45 Philips GC4521 / 20 Philips GC4521 / 35 Philips GC4522 / 00 Philips GC4525 / 10 Philips GC4526 / 20 Philips GC4527 / 00 Philips GC4529 / 07 Azur Performer Plus Philips GC4532 / 27 Azur Philips GC4533 / 37 Azur Philips GC4535 / 20 Azur Philips GC4537 / 70 Azur Philips GC4541 / 20 Azur Philips GC4542 / 40 Azur Philips GC4543 / 30 Azur Philips GC4555 / 80 Philips GC4556 / 20 Azur Philips GC4558 / 20 Azur Philips GC4560 / 07 Azur Philips GC4563 / 30 Philips GC4564 / 20 Azur Philips GC4566 / 80 Philips GC4567 / 80 Azur Philips GC4595 / 40 Philips GC4610 / 02 Philips GC4620 Philips GC4621 Philips GC4625 Philips GC4630 Philips GC4640 Philips GC4641 Philips GC4710 Philips GC4711 Philips GC4720 Philips GC4721 Philips GC4730 Philips GC4740 Philips GC4741 Philips GC4810 / 02 Philips GC4820 / 02 Philips GC4850 Philips GC4851 Philips GC4852 / 02 Philips GC4855 Philips GC4860 / 02 Philips GC4862 / 30 Philips GC4865 Philips GC4870 / 02 Philips GC4872 / 60 Philips GC4875 Philips GC4879 / 00 Philips GC4880 / 20 Philips GC4881 / 20 Philips GC4882 / 80 Philips GC4885 / 30 Philips GC4887 / 30 Philips GC4890 / 02 Philips GC4891 Philips GC4901 / 10 Azur Philips GC4902 / 20 Azur Philips GC4905 / 40 Azur Philips GC4908 / 80 Azur Philips GC4909 / 60 Azur Philips GC4910 / 10 Philips GC4912 / 80 Philips GC4914 / 20 Philips GC4914 / 27 Philips GC4916 / 00 Philips GC4918 / 30 Philips GC4919 / 80 Philips GC4922 / 80 Philips GC4924 / 20 Philips GC4926 / 00 Philips GC4928 / 30 Philips GC4929 / 80 Philips GC4930 / 10 Azur Advanced Philips GC4939 / 00

Philips GC5…

Philips GC5033 / 80 Azur Elite Philips GC5034 / 20 Azur Elite Philips GC5036 / 20 Azur Elite Philips GC5037 / 80 Azur Elite Philips GC5039 / 30 Azur Elite Philips GC5050 / 02 Philips GC5055 / 02 Philips GC5057 / 02 Philips GC5060 / 02

Philips GC6…

Philips GC6018 Philips GC6019 Philips GC6020 Philips GC6021 Philips GC6022 Philips GC6024 Philips GC6026 Philips GC6029 Philips GC6057 Philips GC6059 Philips GC6063>>> Philips GC6065 Philips GC6068 Philips GC6103 Philips GC6104 Philips GC6107 Philips GC6257 Philips GC6259 Philips GC6263 Philips GC6265 Philips GC6268 Philips GC6310 / 03 Philips GC6320 / 03 Philips GC6340 / 02 Philips GC6360 / 02 Philips GC6405 Philips GC6406 Philips GC6410 Philips GC6420 / 03 Philips GC6430 / 02 Philips GC6433 Philips GC6440 / 02 Philips GC6450 Philips GC650 Philips GC651 Philips GC6510 / 02 Philips GC6515 Philips GC6520 / 02 Philips GC6530 / 02 Philips GC6540 / 02 Philips GC6602 / 20 Philips GC6603 / 20 Philips GC6605 / 20 Philips GC6611 Philips GC6615 / 20 Philips GC6616 Philips GC6621 / 20 Philips GC6625 / 30 Philips GC6631 / 30 Philips GC6704 Philips GC6709 Philips GC6722 Philips GC6730 Philips GC6740 Philips GC6802 Philips GC6804 Philips GC6820 Philips GC6822 Philips GC6830 Philips GC6833

Philips GC7…

Philips GC7011 / 20 Philips GC7015 / 20 Philips GC7020 / 02 Philips GC7031 Philips GC7035 / 20 Philips GC7036 Philips GC7051 Philips GC7053 / 20 Philips GC7055 / 20 Philips GC7057 / 20 Philips GC7220 / 02>>> Philips GC7230 / 02 Philips GC7240 / 02 Philips GC7320 / 02 Philips GC7330 / 02 Philips GC7420 / 02 Philips GC7422 / 02 Philips GC7430 / 02 Philips GC7520 / 02 Philips GC7530 / 02 Philips GC7540 / 02 Philips GC7619 / 20 Philips GC7619 / 25 Philips GC7620 / 30 Philips GC7630 / 30 Philips GC7635 / 30 Philips GC7640 / 80 Philips GC7703 / 20 Philips GC7705 / 30 Philips GC7710 / 20 Philips GC7715 Philips GC7805 / 20 Philips GC7808 / 40 Philips GC7831 Philips GC7833 Philips GC7920 / 20 Philips GC7923 Philips GC7926 Philips GC7930 Philips GC7933

Philips GC8…

Philips GC8080 / 08 Philips GC8220 / 02 Philips GC8260 / 02 Philips GC8320 / 02 Philips GC8328 / 02 Philips GC8330 / 02 Philips GC8340 / 02 Philips GC8350 / 02 Philips GC8375 / 02 Philips GC8410 / 02 Philips GC8420 / 02>>> Philips GC8460 / 02 Philips GC8461 / 02 Philips GC8510 / 02 Philips GC8520 / 02 Philips GC8560 / 02 Philips GC8565 / 02 Philips GC8615 / 02 Philips GC8615 / 07 Philips GC8620 / 07 Philips GC8625 / 30 Philips GC8630 / 02

Philips Azur GC4410 инструкция

товар.шоу-индекс 100% Как очистить паровой утюг
Домой
Продукты
Главное меню
Продукты
Звук и изображение
Главное меню
Звук и изображение
Телевидение и видео
Звук и видео
Телевидение и видео
Телевизор
Мониторы
Проекторы
Медиа-плееры
Аудио
Звук и изображение
Аудио
Домашнее аудио
Звуковые панели
Наушники
Беспроводные динамики
Связь
Звук и зрение
Связь
Стационарные телефоны
Хранение данных
Аксессуары
Звук и видео
Аксессуары
Кабели и возможности подключения
Аудио и видео
Аккумуляторы и зарядные устройства
Мобильные аксессуары
Компьютерные аксессуары
Личная гигиена
Главное меню
Личная гигиена
Для мужчин
Личная гигиена
Для мужчин
FACE Бритвы
Стайлеры и наборы для ухода за лицом
Машинки для стрижки волос
Грумеры для тела
Принадлежности и запасные части
Для женщин
Личная гигиена
Для женщин
Удаление волос
Уход за волосами
Уход за полостью рта
Личная гигиена
Уход за полостью рта
Домашняя страница ухода за полостью рта
Электрические зубные щетки
Насадки для зубных щеток
Philips Sonicare AirFloss 9 0040
Отбеливание зубов
Уход за матерью и ребенком
Главное меню
Уход за матерью и ребенком
Руководство и поддержка
Уход за матерью и ребенком
Руководство и поддержка
Домашняя страница Philips Avent
Baby Essentials
Беременность + приложение
Для младенцев
Уход за матерью и ребенком
Для младенцев
Лучшие предложения Avent
Молокоотсосы и уход
Детские бутылочки и соски
Подогреватели и стерилизаторы для бутылочек
Стартовые наборы и детские подарочные наборы
Пустышки
Для малышей
Уход за матерью и ребенком
Для малышей
Пищевые принадлежности и посуда
Поильники для малышей
Товары для дома
Главное меню
Товары для дома
Кухонная техника
Товары для дома
Кухонная техника
Аэрогриль
Универсальная плита
Приготовление пищи
Приготовление пищи
Рецепты и советы
Кофе
Товары для дома
Кофе
Кофе
Coffee Care Hub
Глажка
Товары для дома
Глажка
Паровой утюг
Парогенератор
Отпариватель для одежды
Концентратор для изделий
Очиститель воздуха
Товары для дома
Очиститель
Очиститель и увлажнитель воздуха
Healthy Home Healthier You
Уход за полом
Товары для дома
9000 2 Уход за полом
Пылесосы
SpeedPro Max Aqua
Принадлежности для пылесосов
Smart Security
Товары для дома
Smart Security
Дверные замки
Освещение
Главное меню
Освещение
Освещение для потребителей
Освещение
Освещение для потребителей
Освещение для потребителей
Philips Hue
Освещение
Philips Hue
Philips Hue
Здоровье
Главное меню
Здоровье
Респираторы
Health
Респираторная помощь
PowerLife Паровой утюг GC2998 / 80 | Philips
Домой
Продукты
Главное меню
Продукты
Звук и изображение
Главное меню
Звук и видео
ТВ и видео
Звук и видео
ТВ и видео
ТВ
Мониторы
Проекторы
Медиа-плееры
Аудио
Звук и изображение
Аудио
Домашнее аудио
Наушники
Беспроводные динамики
Связь
Звук и изображение
Связь
Хранение данных
Аксессуары
Звук и зрение
Аксессуары
Кабели и возможности подключения
Аудио и видео
Аккумуляторы и зарядные устройства
Мобильные аксессуары
Компьютерные аксессуары
Личная гигиена
Главное меню
Личная гигиена
Для мужчин
Личная гигиена
Для мужчин
Бритвы для лица
Стайлеры для лица и наборы для ухода за волосами
Машинки для стрижки ВОЛОС
Грумеры для тела
Для женщин
Личная гигиена
Для женщин
Удаление волос
Уход за волосами
Уход за полостью рта
Личная гигиена
Уход за полостью рта
Электрические зубные щетки
Насадки для зубных щеток
Уход за матерью и ребенком
Главное меню
Уход за матерью и ребенком
Руководство и поддержка
Уход за матерью и ребенком
Руководство и поддержка ort
Домашняя страница Philips Avent
Для младенцев
Уход за матерью и ребенком
Для младенцев
Молокоотсосы и уход
Детские бутылочки и соски
Подогреватели и стерилизаторы для бутылочек
Поильники для малышей
Starter & детские подарочные наборы
Для малышей
Уход за матерью и детьми
Для малышей
Пищевые принадлежности и посуда
Пустышки
Детские мониторы и термометры
Товары для дома
Главное меню
Товары для дома
Prepare & Cook
Товары для дома
Prepare & Cook
Приготовление пищи
Принадлежности для приготовления пищи
Приготовление пищи
Производитель соевого молока
Iro ning & Cleaning
Товары для дома
Глажка и уборка
Пылесосы
Глажка
Отпариватели для одежды
Air Care
Товары для дома
Air Care
Очиститель и увлажнитель воздуха
Освещение
Главное меню
Освещение
Потребительское освещение
Освещение
Бытовое освещение
Бытовое освещение
Philips Hue
Освещение
Philips Hue
Главное меню Philips Hue
Автомобильное меню
Автомобиль
Автомобиль
Автомобиль
Автомобиль
Автомобильные фары
Ксенон
LED
Все автомобили фары
Где купить
Мотоцикл
Автомобильная промышленность
Мотоцикл
Фары мотоцикла
Галогенные
Светодиодные
Все фары для мотоциклов
Аксессуары
Автомобильные
Аксессуары
Автомобильные аксессуары
Автомобиль качество воздуха
Видеорегистраторы
Аксессуары
Главное меню
Аксессуары
Мужские аксессуары для бритья и ухода за волосами
Уход за матерью и ребенком
Аксессуары и запчасти для кофейных приборов

My Philips
Main меню
My Philips
Войти
Зарегистрироваться
Мой профиль
Показать все мои продукты
Зарегистрироваться yo ваш продукт
Выйти
Подпишитесь на нашу рассылку новостей
1

Поддержка
Главное меню
Поддержка
Поддержка Главная
Найдите свой продукт
Программное обеспечение и драйверы
Гарантия
Связаться с

My Philips

О Philips

Для профессионалов

â € ‹фундамент-дженерик.

Как разобрать утюг philips easycare — Moy-Instrument.Ru

Как разобрать утюг Philips Azur Ionic

Post navigation

14 thoughts on “ Как разобрать утюг Philips Azur Ionic ”

Как самостоятельно разобрать утюг

Устройство

Работы по разборке

Техника безопасности во время проведения работ

Ремонт утюга «Филипс» своими руками: основные виды неисправностей и тонкости их устранения.<img src='/800/600/https/i.ytimg.com/vi/IHKg9p35KKc/hqdefault.jpg' />

Особенности устройства утюгов «Филипс»

Разборка и ремонт утюга

Инструменты

Этапы разборки

Крышка

Корпус

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Не работает нагревательный элемент

Из прибора вытекает вода

Плохо работает система отпаривания

Как разобрать утюг Philips

Устройство и основные неисправности утюгов Philips

Основные повреждения

Разбор корпуса

Видео

Как правильно разобрать бытовой утюг филипс azur

Конструкция современного электрического утюга

Возможные устранимые неисправности

Поэтапная разборка устройства

Как самостоятельно отремонтировать утюг

Общее устройство

Что надо будет для работы

Как разобрать утюг

Сетевой шнур

Проверка работоспособности ТЭНа

Проверяем терморегулятор

Проверка предохранителя

Система разбрызгивания пара

Как разобрать утюг моделей Филипс, Скарлет, Бош, Браун

Устройство

Работы по разборке

Техника безопасности во время проведения работ

Как разобрать утюг philips gc 4420

Особенности устройства утюгов «Филипс»

Разборка и ремонт утюга

Инструменты

Этапы разборки

Крышка

Корпус

Основные виды неисправностей и их устранение

Нарушение целостности сетевого шнура

Аппарат не включается

Прибор сам отключается.

Не работает терморегулятор

Не работает нагревательный элемент

Из прибора вытекает вода

Плохо работает система отпаривания

Устройство и основные неисправности утюгов Philips

Основные повреждения

Разбор корпуса

Видео

Пошаговое руководство разборки утюга Philips GC 3320

Ремонт парогенераторов Philips за 1 день

Комментарии (0)

Добавить Комментарий

Обзор утюга Philips Azur GC4563/30: красавец-европеец | Утюги | Обзоры

О производителе

Технические характеристики

О комплекте поставки

Об упаковке устройства

О внешнем виде устройства и комплектующих

Об опыте использования

Выводы

Или войдите через соцсети

Как разобрать утюг филипс azur

Разбор корпуса

Ремонт утюга «Филипс» своими руками: основные виды неисправностей и тонкости их устранения.
