Как разобрать утюг Tefal своими руками: инструкция с видео

Содержание:

Разборка корпуса
Почему не стоит чинить своими руками некоторые модели
Распространенные неисправности
Видео

Любая бытовая техника, даже самая надежная, со временем выходит из строя. И многие владельцы не знают, например, как разобрать утюг Tefal своими руками, чтобы выяснить и устранить причину поломки. А ведь в большинстве случаев отремонтировать электроутюги данной марки можно самостоятельно, не прибегая к услугам сервисных центров.

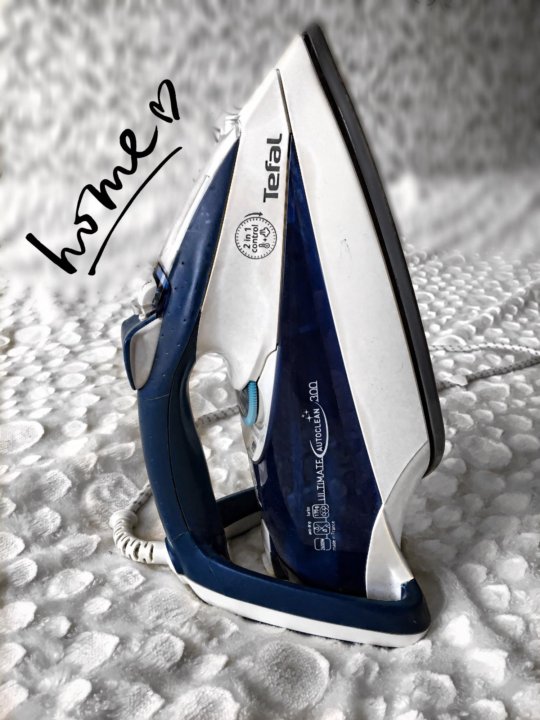

Один из «умных» утюгов марки Tefal, серия Ultimate Autoclean 300

В статье читатели найдут информацию о том, как разобрать электроутюги Tefal популярных моделей, а также о распространенных дефектах и способах их устранения.

Разборка корпуса

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

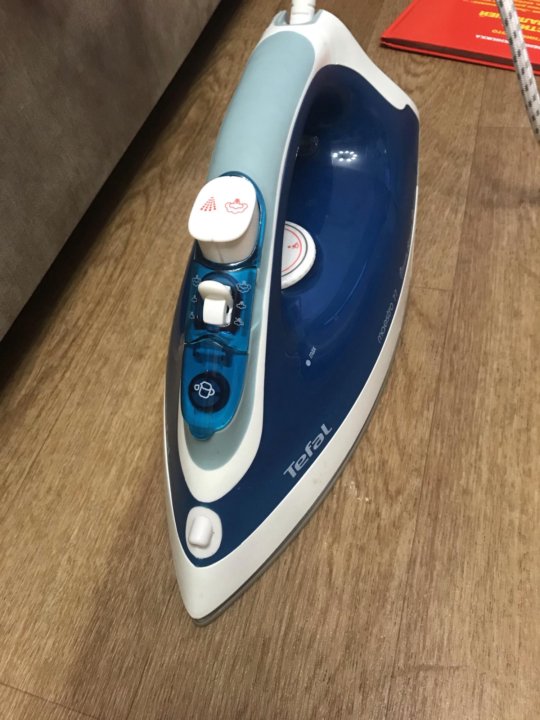

Так выглядит утюжок Tefal Supergliss 3530

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

Набор торцевых головок TORX, стандарта, популярного у французских производителей

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Иллюстрация	Описание
	Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт
	Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками
	Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой
	Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)
	Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)
	Подденьте отверткой и снимите регулировочный диск терморегулятора
	Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур
	Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды

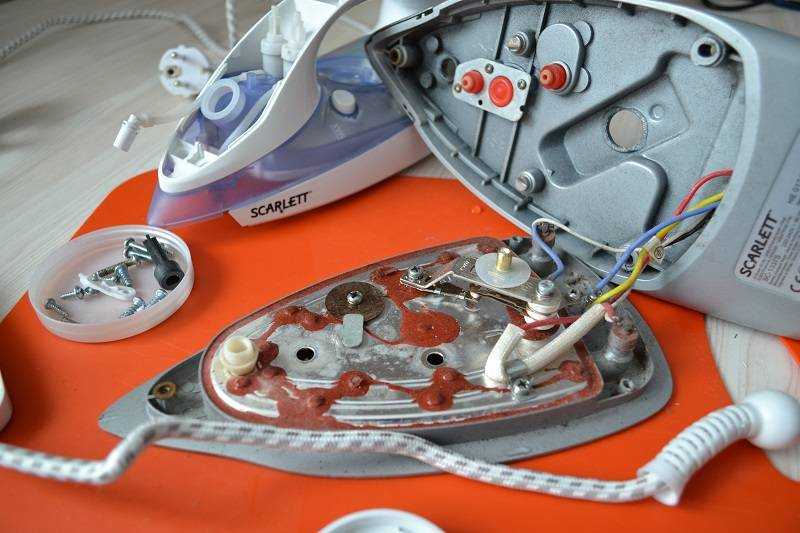

	После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился
	Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Чистку подошвы следует проводить в обязательном порядке. Сборку проводите в обратной последовательности. Старайтесь не оставить «лишнего» крепежа и деталей.

Так должна выглядеть металлокерамическая поверхность подошвы утюга Tefal после очистки от грязи и пригара лимонной кислотой

Почему не стоит чинить своими руками некоторые модели

Некоторые приборы не стоит разбирать в домашних условиях. К таким изделиям относятся модели современных беспроводных утюгов Tefal. Данные устройства подразделяются на два вида:

гладильные устройства, получающие электроэнергию через контактные площадки зарядных станций;
приборы с кабельным блоком, который отстреливается после нагрева.

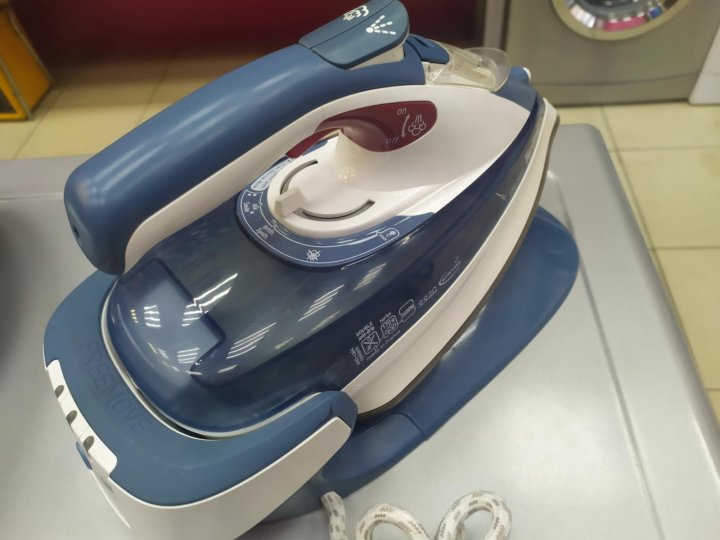

Беспроводной утюг Tefal Freemove FV9920 с контактной зарядной станцией

Проблема заключается в том, что для диагностики повреждений данных устройств необходимо специальное оборудование, которое есть только в сервисных центрах. У приборов с отстреливаемыми кабелями есть слабое место: биметаллические пластины контрольных устройств отстрела, которые со временем окисляются. Для того чтобы продолжать пользоваться утюжком, владельцам приходится повышать температуру нагрева, при которой кабель должен расстыковаться с гладильным устройством. Окисленные пластины придется заменить или почистить в сервисном центре.

Распространенные неисправности

Французский производитель постоянно совершенствует свои гладильные устройства.

Но чем сложнее они становятся, тем больше вероятность сбоев и нарушений в работе. Эта аксиома касается всей современной бытовой техники. В любом устройстве есть слабые места, которые со временем дают о себе знать разного рода неполадками. В таблице приведены наиболее вероятные причины повреждений в утюжках Tefal.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в сетевом шнуре – одна из распространенных поломок. Обычно при такой неисправности нарушается контакт одного из проводов с разъемом или изоляция проводников, что вызывает соприкосновение токоведущих жил. В этом случае необходимо восстановить контакт или хорошо изолировать оголившийся участок провода. Наилучший вариант – полная замена поврежденного сетевого шнура исправным
	Образование накипи в парообразующем отсеке подошвы и внутри паровых отверстий ухудшает подачу пара в волокна тканей. Это происходит из-за неправильной эксплуатации утюга. Для того чтобы удалить накипь в подошве, придется полностью разобрать утюг. Затем погрузить деталь в раствор лимонной кислоты или уксуса так, чтобы контактные площадки не оказались в жидкости. Прочистка отверстий ватными палочками может устранить проблему, но ненадолго
	Дефект регулятора температуры – одна из распространенных неисправностей. Со временем происходит засор контактных площадок в терморегуляторе. Чтобы восстановить его работоспособность, достаточно почистить место контакта любым острым предметом или мелким наждаком. Для этого электроутюг потребуется разобрать. Результат чистки проверяется мультиметром
	Повреждение одно- или многоразового предохранителя. В этом случае гладильный прибор не будет нагреваться. Проверить работоспособность предохранительного элемента можно мультиметром. В исправном состоянии его сопротивление равно нулю. Ели же он оборван, экран тестера будет мигать, обозначая отсутствие контакта. В таком случае предохранитель придется заменить
	Поломка электронагревателя (ТЭНа) – еще одна причина того, что подошва гладильного прибора Tefal не нагревается. Так как в современных моделях ТЭН конструктивно встроен в подошву, потребуется ее замена. Стоимость этой детали сравнима со стоимостью нового утюжка, поэтому стоит подумать, какой вариант для вас более приемлем: купить новый прибор или тратить время и деньги на поиск, приобретение и замену подошвы

Чтобы подробнее узнать об основных неисправностях современных утюжков и методах их устранения, посмотрите данный видеосюжет:

Профилактика распространенных дефектов

Для того чтобы избежать потери работоспособности из-за образования накипи, достаточно придерживаться простых правил:

использовать для парообразования только дистиллированную или хорошо профильтрованную мягкую воду;
избегать образования пригара на рабочей поверхности, периодически проводить ее очистку уксусом, лимонной кислотой или специальным карандашом;
не допускать излишней деформации и перегибов сетевого шнура.

Очистка подошвы электроутюга уксусным раствором

В заключение следует отметить, что большинство повреждений в классических моделях паровых электроутюгов Tefal владельцы могут устранить самостоятельно. Достаточно небольшого набора инструментов, мультиметра и базовых знаний в области электротехники.

Видео

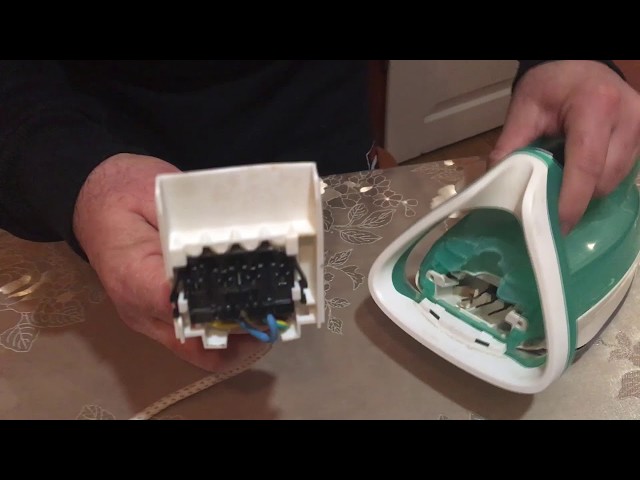

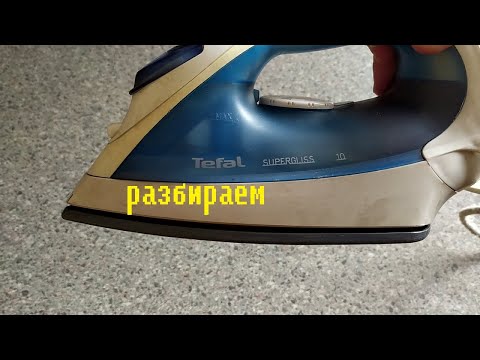

Видеосюжет содержит инструкцию, как самостоятельно разобрать, почистить и собрать утюг Tefal:

Об авторе:

Егор Тараненко

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Оцените статью:

Интересно!

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Разборка и ремонт утюга Тефаль своими руками

Ремонт утюга Тефаль – задача, которая требует хотя бы небольшого опыта работы с инструментом. Следует знать, что некоторые модели марки не поддаются починке в домашних условиях без специального оборудования и навыков. Рассмотрим, как можно отремонтировать утюг данного бренда своими руками.

Содержание

1 Модели, которые не стоит чинить самостоятельно
2 Разборка корпуса
3 Типичные неисправности и способы их ликвидации
- 3.1 Западание или отказ работы кнопки подачи пара
- 3.2 Отказ силового кабеля
- 3.3 Окисления
- 3.4 Забитые отверстия выхода пара
- 3.5 Плохо работает терморегулятор

Модели, которые не стоит чинить самостоятельно

Прибор, который можно даже не пытаться чинить своими руками – это беспроводной утюг Тефаль. На рынке представлены различные варианты таких устройств:

с контактными площадками;
с подошвой, накапливающей тепло;
с отстреливаемым кабелем питания.

Две первые категории однозначно требуют диагностики, разборки и ремонта с помощью специального оборудования: починить подобный утюг в домашних условиях вряд ли удастся. У третьей категории имеется четко обозначенная слабая зона. Схема работы выглядит так:

Утюг с подсоединенным к специальному механизму кабелем включается в сеть 220V.
По достижении заданной регулятором температуры кабель отстреливается пружинным блоком.
Пока температура не упадет, вставить кабель на место нельзя: он не фиксируется, а в отдельных моделях даже не вставляется.

Проблема утюгов с отстрелом кабеля одна – в них два термических контрольных механизма: основной и фиксации шнура. Со временем владельцам такой модели придется перейти на следующую схему действия: погладив часть одежды, дожидаться падения температуры, вставлять шнур, передвигать регулятор на большее значение и снова ожидать. Причина такого поведения утюга – в окислении биметаллической пластины контрольного устройства отстрела. Ее достаточно почистить, заменить, в некоторых случаях – просто поправить.

Разборка корпуса

Как разобрать утюг от Тефаль правильно? В них предусмотрена многоуровневая схема крепления. Имеются следующие особенности:

Верхняя крышка не снимается вместе с основным корпусом.
Чтобы добраться до электронных компонентов, нужно открутить винт в носовой части. Его видно в районе дозатора воды через полупрозрачную пластмассу.

Доступ к устройствам подачи пара осуществляется после съема верхней крышки. Чтобы сделать это, нужно демонтировать кнопки, которые закрывают доступ к крепежному винту. Открутив их, можно удалить верхнюю крышку и получить полный доступ ко всем компонентам устройства.

Начальный демонтаж корпуса Тефаль ничем не отличается от схемы, применяемой в других марках:

Необходимо удалить прижимной винт или винты, которые находятся под крышкой в задней части корпуса. Их необходимо ввинтить вглубь, чтобы разблокировать и снять крышку.
Под крышкой может оказаться еще несколько крепежных элементов, расположенных под водяной емкостью или под пластиковой головкой терморегулятора.

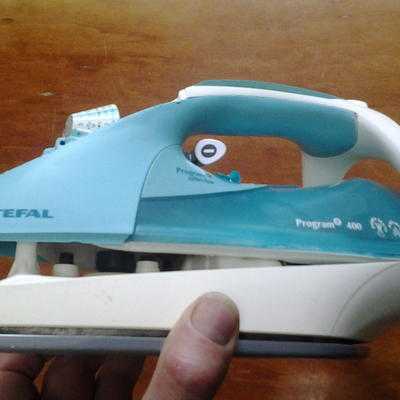

Поднимать пластиковый корпус нужно аккуратно. Кроме винтов и саморезов, он может фиксироваться защелками. Найти их можно тонкой полоской стали (лезвием ножа или отверткой) путем проведения по корпусу.
Для доступа к электрической части, возможно, потребуется демонтировать защитную крышку. Она также крепится несколькими саморезами, отыскать которые не составляет труда.

Утюги Тефаль могут иметь сложную форму корпуса, поэтому осматривать его на наличие открытых или скрытых фиксаторов и точек крепежа нужно внимательно и детально.

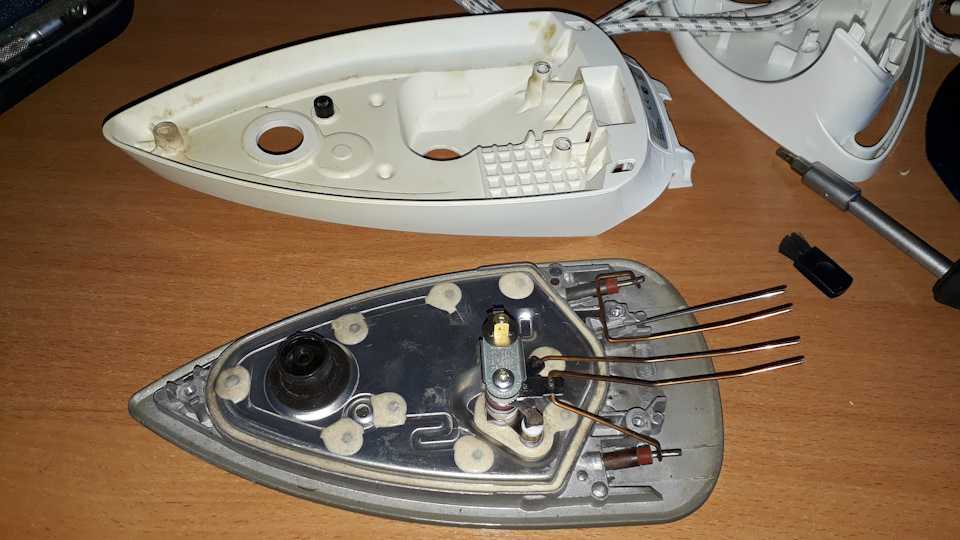

После снятия верхнего корпуса и внутренних крышек защиты, разобранный утюг выглядит так:

Не имеет значения, какая модель утюга разбирается для ремонта и диагностики. Приборы со стальной подошвой или фирменной Ultragliss имеют одни и те же узлы. Проблемы могут возникать из-за выхода из строя одноразового термопредохранителя, окислений контактов, засорения выходов пара, возникновения загрязнений и последствий коррозии ввиду попадания влаги на площадки, находящиеся под напряжением.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

В утюгах Тефаль активация подачи пара происходит не по команде кнопки. Эта пластиковая часть давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто раскалывается со временем. Клеить бесполезно – трубка имеет тонкие стенки, и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и подогревается, например, зажигалкой. После ремонта деталь устанавливается на свое штатное место.

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Вся конструкция утюга тщательно осматривается. Зоны, где присутствует известковый налет или окисления, прочищаются. Для этого может применяться мелкая шкурка, щеточка, легкие кислотные моющие средства, этиловый спирт. Процедура чистки обязательна – в большинстве моделей вода и пар напрямую попадают на токоведущие элементы схемы.

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Перед чисткой забитые сопла нужно проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от характеристик поверхности и срока использования, домашние методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Чистить утюги уксусом не рекомендуется. Воздействие кислоты высокой температуры вызывает окисление рабочих схем электрики, приводит к ломкости пластика, может привести к непоправимой порче помп и регуляторов.

Если принято решение использовать лимонную кислоту, контактные зоны следует защитить. Обмотать места крепления проводов ТЭНа утюга изолентой или закрыть термоусадкой, к примеру.

Плохо работает терморегулятор

Чистка терморегулятора утюга производится достаточно просто. Узел разбирают и удаляют нагар с контактов. Подойдет полоска замши, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (на схеме – зона 2) и водят до тех пор, пока не уменьшится количество грязи. Применять шкурки и абразивы не рекомендуется – поверхность становится шершавой, броски тока сильнее, в результате чего прогар наступает еще быстрее.

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Перечисленные ремонтные действия можно провести своими руками при наличии даже небольшого опыта работы с электротехникой. Более сложные операции, например, устранение проблем с датчиком положения утюга или электронными элементами, лучше поручить специалистам.

Разборка утюга Тефаль и ремонт своими руками: пошаговая инструкция

Автор Андрей Семенов На чтение 8 мин Обновлено 30.06.2019

Бытовая техника этой французской марки достаточно надежна, но никто не застрахован от неприятностей. Если вы это читаете, значит, у вас всё-таки сломался утюг Тефаль.

Содержание

Особенности устройства
Обычные утюги
Беспроводные утюги
Электрическая схема
Процесс разборки
Винты
Крепежи
Подошва
Крышка
Корпус
Причины неисправностей и способы их устранения
Повреждение сетевого шнура
Неисправность системы подачи пара
Поломка термостата
Неисправность предохранителя
Выход из строя ТЭН
Совет в заключение

Особенности устройства

Все утюги Tefal паровые, т. е. имеют резервуар для воды. Также их особенностью стала тефлоновая подошва ультраглисс, которая обеспечивает идеальное скольжение во всех направлениях. Утюг марки Tefal может быть обычный или беспроводной.

Обычные утюги

Для работы обычные утюги стандартно включаются в сеть. Они могут быть просто паровые или с парогенератором, у которых резервуар для воды находится на отдельной станции, в бойлере. В случае утюгов Тефаль с парогенератором, прибор и станция соединены трубкой, по которой нагретый пар из бойлера непрерывно подается в подошву.

Беспроводные утюги

Беспроводные утюги отличаются отсутствием провода. Tefal, наверное, одна из первых фирм, которая представила такое разнообразие беспроводных утюгов. Их можно поделить на три вида:

с подошвой, накапливающей тепло;
с контактными площадками;
с отстрелом кабеля.

Не рекомендуется самостоятельно чинить беспроводные утюги, особенно первого и второго типов. Кроме стандартной электрической схемы они имеют множество электронных датчиков. Поэтому ремонт такого утюга требует полной разборки и специального оборудования.

Но никто не запрещает произвести самостоятельный ремонт неэлектрической части: заменить ручку, дисковый регулятор или некоторые части корпуса в беспроводном утюге Тефаль.

Электрическая схема

Утюги Тефаль почти ничем не отличаются в электрической части. Электрическая схема стандартная: шнур, предохранитель, нагревательный элемент (ТЭН) и терморегулятор. Шнур подает электрический ток на нагревательный элемент – нихромовую спираль с керамическими или металлическими кольцами, которая нагревается и передает тепло подошве.

Температуру нагревания подошвы регулирует терморегулятор. Внешне он имеет вид дискового переключателя со шкалой. Он фиксирует заданное значение температуры и стимулирует размыкание цепи, прекращая подачу напряжения. Предохранитель защищает утюг от перегрева.

Процесс разборки

Разборка утюга Tefal, особенно новых моделей, немного сложнее, чем обычных утюгов. Все дело в спрятанных винтах, скрытых пластиковых защелках и множественных деталях корпуса.

Прибор французский, поэтому нужно учесть, что винты, которыми крепится корпус, обычно имеют шляпки с шестиконечными выемками, так что желательно иметь необходимый набор насадок. Начинать разбор следует с выкручивания винтов в задней части корпуса утюга, которые держат, соответственно, заднюю крышку.

Далее снимаем верхнюю часть корпуса, где расположены регуляторы системы подачи пара и воронка для залива воды. В более современных моделях вся эта конструкция держится на одной части корпуса и крепится защелками. Например, чтобы разобрать утюг Тефаль Ультиматум Автоклемм, отстёгиваем по две защелки, которые расположены с каждой стороны такого корпуса. Потянув на себя и вверх, с задней части утюга снимается ручка, а вернее верхняя её часть.

Винты

Но в большинстве ходовых моделей сначала нужно снять кнопки, под которыми скрываются крепежные винты. Снимая кнопки необходимо учесть, что под ними также скрываются и прочие мелкие детали, типа пружин или резинок, так что старайтесь их не потерять. Откручиваем открывшиеся винты и снимаем освободившиеся части корпуса. Также аккуратно снимаем диск терморегулятора, под которым тоже могут скрываться винты, и отключаем шнур от клеммной колодки, которая скрывает ещё два винта.

Крепежи

Открутив все винты, снимаем пластмассовый корпус. Делаем это аккуратно, т.к. кроме винтов, он также может иметь и другие крепежи – фиксироваться пластиковыми защелками. Приложив к корпусу излишнее усилие при выкручивании винтов, или резко дернув, можно их сломать, поэтому в процессе разборки лучше лишний раз проявить осторожность и прощупать стыки на наличие защелок. Если сделать тактильно это не получается, можно использовать плоские крепкие предметы, например, нож.

Подошва

Если разборка прошла успешно, перед Вами предстает отдельно пластиковый корпус и металлическая подошва. Подошва может также быть накрыта отдельной металлической крышкой, которая скрывает контакты и клеммы.

Крышка

Крышка обычно прикручена винтами. Сняв её, открываем все внутренности и соединения нагревательного элемента. Но если это современная модель, типа Тефаль Ультиматум Автоклемм, то подошва будет сплошная, с встроенным ТЭНом и всеми контактами.

Корпус

Отдельно снятый пластиковый корпус разбирать не следует, так как все пластиковые детали садят на клей. После разборки он будет содержать только емкость для воды, паропроводы и пазы для креплений.

Крышка утюга Тефаль чаще всего сразу снимается отдельно от пластикового корпуса и представляет собой часть с регуляторами подачи пара, воронку для воды и ручку.

Причины неисправностей и способы их устранения

Для всех утюгов причины неисправностей, обычно, стандартные. Даже ремонт утюга Тефаль можно выполнить своими руками, если определить причину поломки. Если утюг не включается, нужно проверить целостность и состояние электрической схемы прибора, выполнить проверку мультиметром.

Повреждение сетевого шнура

В новых моделях утюгов выявить поломку помогают световые индикаторы. Сетевой диод, сигнализирующий о включении, есть в любом утюге. Если он не горит, значит, отсутствует питание и прибор не включается. Нужно проверить электрический шнур. Самая распространенная проблема – шнур просто перетерся. Простой способ определить, так ли это – проверить шнур тестером. Определять участок разрыва нужно с задней части утюга по всей длине проводов. Или же при снятии крышки сразу будут видны оголенные участки проводов.

Самый простой вариант, как отремонтировать шнур – восстановить контакт, изолировать открытые участки провода, или же заменить весь шнур на новый.

Чтобы реже сталкиваться с данной проблемой, старайтесь не допускать сильных перегибов шнура. Или же сразу выбирать утюг со шнуром на шарнире, тогда он не будет перетираться у основания.

Неисправность системы подачи пара

Первое, что нужно проверить в таком случае – не закупорены ли отверстия для подачи пара на подошве утюга солевыми отложениями и накипью. Если это так, их нужно почистить. Лоскутом ткани или ватными палочками, смоченными в растворе лимонной кислоты или в уксусе, протирают отверстия. Т.к. подошвы утюгов Tefal преимущественно тефлоновые, их не рекомендуется чистить жесткими, металлическими материалами, которые портят качество покрытия и уменьшают скольжение подошвы.

Для лучшего эффекта подошву можно снимать и помещать в раствор уксусной или лимонной кислоты. Чтобы снять подошву с утюга Tefal, его лучше полностью разобрать, а также следить, чтобы при погружении только подошва оказалась в растворе. Клеммы и прочие контакты не должны намокнуть, иначе это чревато их окислением и разрушением. Для лучшего эффекта можно позаботиться о том, чтобы при погружении в раствор закупоренные отверстия для подачи пара были уже пробиты.

К слову, современные утюги обычно имеют функцию самоочистки, которую стоит периодически использовать хотя бы раз в месяц. Также нужно следить за подошвой утюга, очищая её от налетов.

Также причина может быть в западании или залипании кнопки подачи пара. Она может забиваться солевыми отложениями и накипью. В таком случае необходимо разобрать пластиковый корпус утюга, аккуратно вынуть элементы подачи пара, прочистить от накипи. Во избежание такой проблемы, используйте воду с низким содержанием солей – дистиллированную или фильтрованную.

Если пар подается автоматически, не требуя постоянного нажатия кнопки, то прекращение подачи пара может произойти от того, что пластиковая трубка, которая оказывает давление на соответствующие контакты, сломалась. В домашних условиях рекомендуют использовать термоусадочный шланг, который одевают на трубку, подогревают, и устанавливают на место.

Поломка термостата

Если Вы определили, что утюг не греет до нужной температуры, или наоборот, перегревается, то вероятная причина – засор контактов. Для их чистки утюг разбирается и очищается наждачной бумагой или каким-либо острым предметом. При чистке контактов не используют жидкости типа кислот и их растворов, чтобы избежать окисления. После чистки проверяем контакты мультиметром.

Если контакта все также нет, возможно, причина в биметаллической пластине, которая стимулирует прерывание электрической цепи. Если перегорает или окисляется, то ремонту уже не подлежит, и её можно только заменить.

В более редких случаях может сломаться керамический шток. В таком случае меняют весь терморегулятор.

Неисправность предохранителя

Если все индикаторы утюга в порядке, а прибор все равно не нагревается, вероятнее всего, причина в предохранителе. Его состояние также проверяем мультиметром. Независимо от того, многоразовый или одноразовый предохранитель установлен на утюге, его всё равно придется менять. Установлен он у основания клеммной колодки утюга. Многие говорят, что если терморегулятор исправен, то предохранитель можно удалить, а электрическую цепь в этом месте закоротить. Но рекомендовать этот метод не стоит, так как он заставляет сомневаться в его безопасности.

Выход из строя ТЭН

Также если утюг не нагревается, возможно, сломался нагревательный прибор. В более старых моделях ТЭН можно было заменить. В современных моделях утюга Тефаль о выходе из строя ТЭНа может сигнализировать отдельный диод-индикатор нагрева, который перестанет светиться. В этих моделях ТЭН встроен сразу в подошву утюга. Менять её придется всю сразу. Такая подошва стоит примерно как новый утюг, поэтому о целесообразности её замены и поиска рассказывать не стоит.

Совет в заключение

Самостоятельный ремонт утюга Tefal не такое сложное дело, при наборе необходимых инструментов и навыков выполнить его возможно. Но если Ваш утюг современный и напичкан разной электроникой, лучше не рисковать и обратиться к профессиональному мастеру.

Как разобрать утюг tefal своими руками: инструкция с видео

Проверка электронагревателя

Нагревательный элемент в современных образцах является надежным узлом и редко ломается. Когда эта неприятность происходит, лучше новый нагреватель не покупать. Проще приобрести новый утюг. Но сначала следует убедиться, что проблема именно в ТЭНе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с индикаторной лампой. Если лампа горит, а утюг не нагревается, значит неисправность связана с ТЭНом.

В некоторых моделях термопредохранитель включен в одну цепь нагревателя, а регулятор — в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», подозревая в неисправности ТЭН. Чтобы точно выяснить причину отказа прибора, следует его полностью разобрать.

Типичные неисправности и способы их ликвидации

Среди утюгов Тефаль распространены нижеследующие поломки.

Западание или отказ работы кнопки подачи пара

Отказ силового кабеля

Самая частая проблема утюгов заключается в повреждениях шнура питания. Необходимо проверить состояние предохранителей (один из них может находиться в вилке), отсутствие нагара на контактах, отсутствие перетертостей, заломов и других механических повреждений. Особенно тщательно исследуется область вхождения кабеля в вилку и корпус утюга. При обнаружении повреждений кабель нужно заменить. Внимательному осмотру подвергается и контактная гребенка, расположенная в задней части, под крышкой корпуса.

Окисления

Забитые отверстия выхода пара

Почистить подошву можно несколькими способами. Один из них заключается в применении ватных палочек, смоченных в уксусе. Их как можно глубже задвигают в сопла и проворачивают. Доступность других способов зависит от материала подошвы:

Металлическая – чистится с помощью соли. Достаточно прогладить при максимальном нагреве усыпанную мелкой солью хлопковую ткань.
Керамику и металл можно почистить слабым раствором лимонной кислоты. Для этого берется большая сковорода, в которую заливают раствор (примерно на сантиметр) и кладут 3 монетки. Утюг устанавливается подошвой на эти монетки, но так чтобы не были закрыты его сопла. После этого раствор доводится до кипения и остужается естественным способом. Процедуру повторяют 3-4 раза.

Плохо работает терморегулятор

В терморегуляторе утюга может выйти из строя биметаллическая пластина, задача которой состоит в прерывании электрической цепи. Элемент не ремонтируется, только заменяется. Другая проблема – ломающийся шток. Он изготовлен из керамики, деталь при желании можно изготовить из подручного материала, например, резистора. Но в большинстве случаев проще поменять терморегулятор утюга целиком.

Источник

Способы очистки парогенератора от накипи

Очистка парогенератора проводится обычно в два этапа:

Промывка самого бойлера – контейнера для воды.
Очистка подошвы утюжка.

Чистят разные устройства по похожей инструкции. Вот как выглядит стандартная пошаговая схема:

Выключить прибор, остудить, если он был горячий.
Слить воду из контейнера.
Положить парогенератор на бок.
Извлечь запорный винт.
Влить подготовленный реагент для очистки.
Закрыть клапан.
Выставить максимальный уровень нагрева.
Сделать контрольное отпаривание и убедиться, что частицы накипи не попадают наружу.
Выключить о хорошо остудить парогенератор.
Слить отработанную жидкость, прополоскать, насухо протереть и можно пользоваться в обычном режиме.

Средство от накипи и мытья посуды

Есть очень немного пенящихся средств, которые можно заливать внутрь парогенератора без вреда его исправности. Поэтому для очистки лучше пользоваться другими промышленными препаратами.

Средством для мытья посуды хорошо очищать нагар на утюге. Для этого каплю геля наносят на тряпочку для уборки и протирают сухую холодную подошву утюга до исчезновения загрязнений. Затем аппарат промывают холодной проточной водой.

Антинакипин

Специализированные заводские составы выпускаются в форме порошков, гранул, таблеток, геля, жидкостей. Пользоваться ими нужно, соблюдая инструкцию к препарату.

Минеральная вода

В резервуар заливают 0,5 л минеральной воды, нагревают парогенератор до максимального значения и производят отпаривание ненужной ткани до тех пор, пока вода полностью не испарится, или пар, который выходит из отверстий не станет абсолютно чистым и не будет оставлять грязных следов на ткани.

Газировка

Информация о том, что в качестве очистителя можно использовать кока колу или спрайт, встречается в интернете

Применять метод советуем с осторожностью. Шипучая газировка может быть и справится с накипью, но вот красители и другие добавки напитка испортят аппарат и вещи, которые вы будете отпаривать после такой сомнительной процедуры

Паровая ванночка

Этот способ подходит для очистки подошвы утюга. Для этого понадобится широкая посуда, например сковорода или форма для запекания, два небольших деревянных бруска или невысокая решетка, на которой будет размещаться утюг.

В поддон наливают жидкое средство против накипи или уксус, смешанный с водой в равных пропорциях. Вода должна доходить до подошвы утюга.

Воду кипятят в течение 5 минут. Затем утюг моют под проточной водой и дают высохнуть.

Плюсы и минусы

Для сравнения выберем две востребованные модели обоих брендов — Philips GC4850 и Tefal FV5375. Их эксплуатационные характеристики достаточно схожи.

Модель	Philips GC4850	Tefal FV5375
Мощность (кВт)	2.6	2.4
Постоянная подача пара (г/мин)	50	40
Паровой удар (г/мин)	180	160
Цена в рублях	5500	4400

У обоих парогенераторов есть разбрызгиватели, системы очистки от накипи и пр. Судя по отзывам потребителей, и тот и другой парогенератор отлично обеспечивают бережность глажки. Устройства превосходно скользят по ткани, не цепляя и не повреждая.

У модели от «Филипс» подошва типа Steamglide Plus, а у «Тефаль» — Autoclean Cathalys.

Подошва Autoclean Cathalys изготовлена из дюрилиума. На ее поверхность напыляется тонкий слой палладия.

В результате, при попадании на подошву органических веществ, присутствующих на ткани, происходит химическая реакция. Выделяются вода и небольшое количество углекислого газа, что автоматически очищает поверхность.

Подошва Steamglide Plus у моделей Philips, благодаря отверстиям разной формы и размеров, создает над тканью воздушную подушку. Глажка происходит практически без контакта подошвы и ткани.

Из плюсов Philips GC 4850 следует отметить:

эргономичный дизайн, благодаря которому парогенератор легко использовать, не утомляясь от глажки;
мощное парообразование, обеспечивающее разглаживание даже самых сложных складок.

Tefal FV5375 потребители ценят за:

быстрый нагрев;
четкую работу системы самоотключения.

По последнему параметру Tefal обходит Philips. На этом его преимущества заканчиваются.

Более того, к устройствам от Tefal список претензий потребителей достаточно длинный:

парогенератор с трудом разглаживает даже обычные рубашки;
слабый нагрев, не соответствующий заявленному компанией-производителем, из-за которого даже для синтетики нужно выставлять максимальный показатель температуры нагрева;
недостаточно длинный шнур;
длительное остывание;
возможность появления разводов на ткани.

Последний минус, однако, связан с несоблюдением потребителями правилами эксплуатации парогенераторов.

Общим недостатком обоих устройств является необходимость доливать воду, так как при достаточно большом резервуаре ее хватает лишь на глажку 3-4-х вещей.

Сравнение Tefal vs Philips

Tefal и Philips достойные торговые марки, которые выпускают качественную продукцию. Но отличия в этих брендах конечно же есть

Первое на что мы обращаем внимание при выборе утюга это подошва. Она бывает керамическая и металлокерамическая

У Tefal самыми популярными являются Durilium, Ultragliss и Autoclean Catalys. У Philips же самая популярная подошва с технологией Steam Glide – это собственная разработка компании, которая объединила в себе все самые лучшие показатели подошв Tefal: легкость скольжения, устойчивость к царапинам и высокую износостойкость.

Вторым важным моментом при выборе утюга являются его паровые особенности

При покупке обязательно обращайте внимание на количество и расположение отверстий для пара. Оба производителя, конечно же, оснастили свои продукты паровой функцией, но более «продвинутым» в этом плане можно смело считать Tefal

Благодаря специальным ложбинкам для пара, где он собирается, создается так называемая паровая подушка, которая станет просто незаменимой при глажке деликатных тканей.

В принципе, это все отличия этих торговых марок. Утюги Tefal и Philips используют систему защиты от протеканий «Капля-стоп», автоотключение, имеют довольно широкий ассортимент мощности от 350 до 2600 Вт, эргономические ручки и небольшой вес.

Преимущества и недостатки PHILIPS

Из преимуществ можно назвать:

подошва SteamGlide – о ней мы уже вспоминали выше
функция защиты от накипи Calc Clean
большой резервуар для воды (400 мл) – вам реже придется отрываться от процесса глажки
долив воды в любой момент, без отключения от сети.

К недостаткам мы отнесли:

меньшая мощность самого прибора (2400 Вт) и парового удара (170 г/мин)
ручная регулировка режимов пара
производство в Китае

Преимущества и недостатки Tefal

Преимущества:

мощность утюга 2600 Вт и мощный паровой удар (200 г/мин)
Autoclean Durilium AirGlide – она хоть и уступает по прочности, но идеально легко скользит
автоматическая регулировка подачи пара – просто выставьте необходимый тип ткани
удобный паровой носик – он легко выгладит даже складки возле пуговиц
производство в Франции
система Anti-scale system (защита от накипи)

Недостатки:

нет возможности долива воды без отключения утюга
он тяжелее (1,5 кг по сравнению с 1,2 кг PHILIPS) – при длительной работе это будет ощутимо.

Во всем остальном утюги двух брендов конкурентов оказались идентичными: есть режимы экономии энергии, автоматическое отключение, защита от протекания даже длина шнура одинаковая – 2 метра. Кроме технических характеристик, выбирая утюг помните, что вы будете пользовать им очень часто, поэтому вам должен нравиться цвет, дизайн, материал ручки, он должен удобно лежать в руке и быть не тяжелым. Лучше всего, перед покупкой сходите в магазин и присмотритесь к предварительно отобранным в список понравившихся моделям, «вживую».

Советы по уходу за прибором

Профилактические действия по поддержанию парогенератора в рабочем состоянии не требуют особых знаний и инструментов. В первую очередь нужно дождаться полного остывания устройства.

Уход за утюгом и подставкой:

По мере загрязнения вытирать пластиковые элементы генератора мягкой тканью.
Каждые 25 – 30 дней периодичной эксплуатации дважды промывать бойлер водой из-под крана.
Если устройство оборудовано системой против накипи нужно вывернуть пробку, достать стержень и промыть его.
В моделях с автоматической системой «Anti-calc» очищение проводится включением этого режима. Нажатие кнопки перезагрузка при следующем запуске прибора отключает функцию антинакипь. Некоторые модели оборудованы щеткой сбора, которую тоже необходимо промывать.

Способ очищения гладильной плиты зависит от типа покрытия:

Дюралюминиевое напыление — удаление налета производить только губками средней жесткости без металлических нитей.
Плита из нержавеющей стали — способ очищения такой же как у предыдущего покрытия.
Керамическое напыление и система самоочистки Easygliding — только мягкая ткань по поверхности нагретой (остывшей) до 38 – 40 ˚С.

При чистке не рекомендуется:

Применять бытовую химию для очистки пластиковых и металлических деталей.
Промывать под струёй воды из крана любые части устройства.
Использовать традиционные средства для удаления известкового налета (сода, 9 – 70% раствор уксусной кислоты и другие агрессивные продукты питания).

По материалу подошвы

Определим лучший утюг Тефаль 2021 с керамической подошвой и с подошвой из металлокерамики.

Металлокерамические подошвы утюгов Тефаль будут иметь другие достоинства и недостатки, чем керамические, поэтому выбирать, какая из них лучше, было бы некорректно.

Керамика

Подошва из керамики изумительно скользит по ткани, моментально греется и легко чистится. Её недостаток – чрезвычайная хрупкость. Это означает, что утюг нельзя ронять, иначе придется искать новый.

Tefal FV2548

Плюсы

отпаривание в вертикальном положении
мощный пар
фильтр от водного камня и самоочистка
регулировка силы парового потока
капельный опрыскиватель

Минусы

маленький контейнер для воды: 270 мл
нет автоотключения

Модель выделяется в своей категории высокой мощностью (2 200 Вт), а также плотностью парового потока (35 г/мин). Паровой удар превышает 100 г/мин, а это больше четырёх атмосфер.

Это отличный утюг для дома. Но есть одно но: количество одежды, которую вы сможете погладить за один раз, будет небольшим, так как резервуар маленький, всего на стакан воды. С таким объемом испарения этот стакан моментально исчезнет, и придётся доливать ещё.

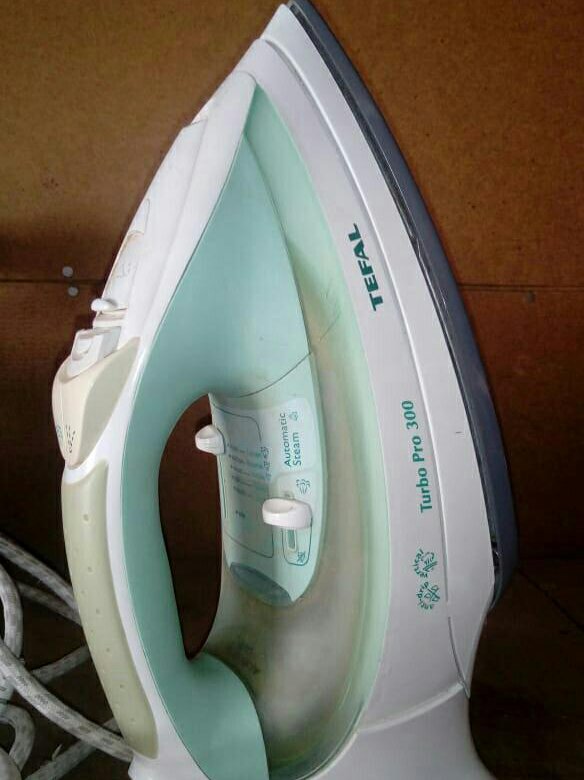

Tefal FV5615 Turbo Pro

Плюсы

можно разглаживать вещи на вешалке
обильный пар
отключается без движения
фильтр от водного камня и самоочистка
антикапля

Минусы

входит мало воды (300 мл)
выключается через 30 секунд

Невероятное количество воды (200 г/мин), испаряемое во время парового удара, разглаживает складки даже на пересушенных льняных вещах. Только бойлер для такой производительности маловат.

В остальном всё супер: защита на высшем уровне, очистка всего и вся. Если бойлер сделать побольше, а цену – пониже, то Tefal FV5615 Turbo Pro занял бы первое место в любом рейтинге. А так – только номер два.

Металлокерамика

Подошвы с керамическим слоем совмещают достоинства как металла, так и керамики. Легкое скольжение по ткани вкупе с прочностью делают использование таких моделей утюгов приятным делом.

Попробуем выбрать лучший утюг Тефаль с подошвой из металлокерамики.

Tefal FV4963

Плюсы

возможность отпаривать висящие вещи
мощный пар
профилактика образования конденсата
защита от извести, самоочистка

Минусы

входит мало воды
нет автоматического выключения
неудачная эргономика

Модель стала выбором покупателей в 2021 году, представив лучшее соотношение цена-качество. Утюг хороший, сделан качественно. Системы защиты от накипи с самоочисткой не оставляют извести ни шанса. Мощный пар создаёт эффект воздушной подушки, отчего утюг скользит по ткани самостоятельно. Паровой поток регулируется вручную. Благодаря вертикальному отпариванию можно разгладить складки на висящих шторах или подновить блузку.

Но воды хватит ненамного. 270 мл разделить на 40 мл в минуту: получаем 7 рабочих минут без парового удара. Когда соберётесь утюжить, поставьте рядом запас для заливания. В отзывах покупатели сетуют на две вещи:

невозможность отследить уровень заливаемой воды;
неудобное расположение кнопки парового удара (под указательным пальцем снизу ручки).

С такими недочетами легко справиться, если заливать в пустой бойлер ровно стакан воды. А к кнопке нужно привыкнуть.

Tefal FV4950

Плюсы

пар подается постоянно (до 40 г/мин)
можно отпаривать висящие вещи
отключается без движения
есть фильтр от водного камня
желобок для пуговиц

Минусы

недостаточный объём контейнера для воды
расположение кнопки парового удара под указательным пальцем снизу ручки

Модель практически неотличима от лидера обзора, но особенности присутствуют. Пар регулируется автоматически, вы не сможете увеличить или уменьшить силу напора. Высокие стандарты Тефаль по защите от перегрева, от накипи и появления капель уже стали привычными. Как и мелкие бойлеры, которые нужно дозаправлять при большой глажке.

Tefal FV4950 не очень отстал от первого места. Для дома – оптимальный вариант.

Ремонт утюга Tefal своими руками: обслуживание и очистка

Содержание

1 Конструкция утюга
2 Обслуживание стандартного утюга
3 Чистка утюга от накипи
4 Вывод

Tefal избегает выпускать обыденные утюги. Все паровые. Одна из немногих фирм, которая представила на рынке беспроводные модели. С некоторой долей уверенности скажем: Tefal делит первое-второе место с Philips в этом сегменте. Единственные беспроводные утюги, настигнувшие Россию. Конструкция намного отличается, основу составляют прежние основополагающие элементы. Подошвы одинаковы. Обусловливая сходство нагревающих элементов. Неудивительно, что ремонт утюга Tefal своими руками стремятся выполнить многие. Лидер продаж отечественного рынка.

Конструкция утюга

Начиная простейшими советскими утюгами, конструкция включает следующие элементы:

Корпус с регулятором.
Подошва.
Спираль, завальцованная в подошву.
Набор электрических соединений.

Бойлер, снабженный ТЭНом

Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей. Соответственно, прозвоним жилы немедля.

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.

Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:

Бойлер воды.
Разбрызгиватель.

Думающий о нас утюг Тефаль

Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:

достигает нужной температуры подошва;
автоматически подается жидкость из резервуара;
под действием температуры вода становится паром;
паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.

Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем – непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев — 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.

О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело – поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть – удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный – формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Чистка утюга от накипи

Теме посвящено много обзоров. Порекомендуем малоизвестный эффективный метод. Потребуется чистая сковорода, куда длиной войдет утюг. Достаньте крепкий уксус.

5-процентного раствора налейте сантиметр в посуду. Внутрь положите тройку монеток, чтобы не перекрывали ни одну из дыр в подошве. Водружаем сверху утюг. Естественно, отключаем прибор от розетки. Вода закипает, остужается. Повторите цикл 2 – 4 раза, подошву следом промыть. Большинство утюгов снабжено функцией самоочистки. Залейте внутрь воды, удерживая подошву горизонтально над раковиной, нажмите кнопку, давая жидкости стечь. Рецепт очищает отверстия утюга, нижние ходы. Проводя процедуру периодически, монетки отчистите, избежите появления ржавчины на вещах.

Старайтесь использовать дистиллированную воду. Помимо типичного фильтра дедовский метод. Вскипятите воду! Соли жесткости соберет спираль электрочайника, грязь не так страшна, как на одежде. В утюгах с бойлерами уксус используется в штатном режиме для проведения периодической чистки. Средство универсальное, пользоваться любят рекомендовать производители отпаривателей, пароочистителей, прочей бытовой техники. Запомните: нельзя чистить уксусом резиновые вещи. Касается прокладок стиральных и посудомоечных машин, водонагревателей. Разбрызгиватель резиновые детали содержит. Уксус вреден узлу. Вызовет преждевременное старение изделия, износ деталей. Самостоятельный ремонт утюгов Тефаль приведет к новой головной боли.

Разбрызгиватель чистить иногда приходится. Вода через носик вперед брызгать отказывается – отверстие забилось. Избегайте применять уксус, лимонную кислоту, химикаты. Аккуратно используйте спички, булавки, прочую мелочь, покупайте средство против накипи стиральных, посудомоечных машин. Удаляет осадок, образованный порошками, кондиционером на стенках бака. Средство для очистки посудомоечных, стиральных машин отлично подойдет для разбрызгивателя. Остальное чистите уксусной кислотой. Нелишним будет прочитать инструкцию, практика показывает: бумага обычно идет непосредственно в корзину.

Вывод

Ремонт утюгов с парогенератором принципиально ничем не отличается от обычных. Громкое слово просто означает емкость для воды с клапаном, приводимым в действие автоматикой, кнопкой. Расположение дырочек подошвы позволяет изучить встроенный парогенератор. Выстроились краем: из емкости вода просто капает в центр. Когда отверстия усеяли поверхность, внутри стоит проточный нагреватель или бойлер. Дороге к подошве вода становится паром.

Как разобрать утюг Тефаль? — ServiceYard-уют вашего дома в Ваших руках.

Как работает электрический утюг?
Ремонт утюга своими руками
Советы хозяйке:
Видеоматериал

Издревле люди старались удалить с одежды складки и заломы, чтобы выглядеть более аккуратно и приятно — как для себя, так и для окружающих. Для этого использовались плоские камни или сковородки, в которых лежат раскаленные угли. Патент на электрический утюг был получен только в конце девятнадцатого века, и с этого времени начинается эпоха совершенствования подобных приборов. Современное разнообразие бытовой техники этого назначения впечатляет каждого, но даже самый надежный прибор может со временем сломаться. Как разобрать утюг Тефаль или Филипс, чтобы выяснить причины поломки, неправильной работы устройства и отремонтировать его, вы узнаете из этой статьи.

к содержанию ↑

Как работает электрический утюг?

Электрический утюг можно сравнить с электрочайником:

Для нагрева прибора к нему подается напряжение.
Чтобы процесс был быстрым, обычно пользуются мощными ТЭНами мощностью 1000-2200 Вт.
Если бы такая мощность была постоянной, подошва бы стала раскаленной докрасна и вещи при глажке были бы испорченными. Чтобы такое не произошло, утюг оснащают регулятором температуры.
Для того чтобы регулировать температуру, круглую ручку поворачивают. При повороте по часовой стрелке происходит значительное повышение температуры.
Когда регулятор включается или выключается, раздается характерный щелчок.
Сетевой шнур предназначен для поступления напряжения. Если же прибор не включается, его нужно ремонтировать.

Важно! Если выполняется ремонт утюгов Филипс, то в конструкции регулятора можно заметить встроенную специальную биметаллическую пластину. Благодаря ей регулируется температура. При повышении температуры начинается расширение пластины. Когда она достигает определенного размера, нагрев прибора прекращается.

к содержанию ↑

Ремонт утюга своими руками

Чаще всего выполняется ремонт утюга своими руками. Для этого нужно подготовить инструменты: отвертки и тестер с лампочкой.

Важно! Даже если ремонтировать нужно только шнур, утюг придется разобрать.

Утюги от разных производителей могут иметь разную конструкцию, однако всегда есть общие моменты:

Для скрепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно поискать. Часто их помещают под декоративные заглушки, резервуар для воды или другие элементы.
Если при включении прибора в сеть не происходит загорание лампочек-индикаторов, то скорее всего, проблема в шнуре.

Имея на вооружении такую информацию, вы точно справитесь с задачей, как разобрать утюг Тефаль.

Ремонтируем шнур

В 20 процентах случаев поломка заключается в нерабочем состоянии шнура. Для его проверки нужно совершить следующие действия:

Снимаем заднюю крышку утюга.
Проверяем напряжение тестером.
Если не произошло загорание лампочки тестера, шнур укорачивается и снова проверяется.

Важно! Если лампочка загорается – проблема не в шнуре и нужно разобрать утюг Тефаль дальше.

Ремонтируем термопредохранитель:

В этом случае ремонт утюга начинается с его отключения от сети.
Затем к термопредохранителю с двух сторон подключаются провода для прозвонки.

Если загорания лампочки не произошло, то предохранитель неисправен. Его можно вынуть и закоротить электрическую сеть в этой части.

Важно! В таком случае не стоит беспокоиться, так как если терморегулятор работает корректно, отсутствующий предохранитель не несет проблем.

Ремонтируем регулятор температуры

Перед тем, как разобрать утюг Тефаль, нужно попробовать снять внешнюю ручку регулятора. Для этого ее нужно слегка поддеть. В том случае, если попытка не увенчалась успехом, развинчиваются винты и снимается корпус.

Для проверки исправности:

Регулятор устанавливается в крайние положения. Если это не получается сделать легко, следует воспользоваться плоскогубцами.
Прозванивается электрическая сеть и при этом регулятор поворачивается.

Важно! Если в крайних положениях загорается лампочка, то в терморегуляторе нет поломки, если же нет – потребуется зачистка контактов. При этом используется наждачная бумага или обыкновенная пилочка для ногтей.

Ремонтируем нагревательный элемент

Если все основные узлы проверены, то ремонт утюга Тефаль не закончен. Скорее всего, проблема заключается в неисправности нагревательного элемента. Даже если вы знаете, как разобрать утюг Браун, это не поможет. Замена нагревательного элемента практически невозможна — почти во всех случаях прибор придется выбросить.

Важно! Даже если вы выбрасываете старый утюг, оставьте шнур. Он пригодится для ремонта других бытовых приборов.

Ремонтируем систему отпаривания

Чтобы избежать проблем, нужно пользоваться дистиллированной, фильтрованной или кипяченой водой. Чаще всего при ремонте системы отпаривания следует удалить накипь. Для этого процесса не нужно знать, как разобрать утюг Филипс, Тефаль или Браун. Действовать вы будете следующим образом:

Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
На регуляторе пара должно быть выставлено максимальное значение. Задняя часть прибора должна быть немного приподнята с помощью подставочек.

Важно! Категорически запрещено в процессе очистки от накипи включать утюг в сеть.

В воду добавляем уксусу (1 стакан на литр воды).
Емкость помещаем на плиту и ждем, пока вода закипит.
После небольшого остывания ставим емкость на огонь еще раз. Повторяем процедуру два – четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи.

к содержанию ↑

Советы хозяйке:

До начала глажки нужно проверить подошву — на ней не должно быть пыли и ворсинок. Нельзя протирать горячую подошву.
Льняные и хлопковые вещи лучше всего гладить с изнаночной стороны, так как ткань может стать блестящей.
Для глажки шерстяных вещей и темной ткани желательно пользоваться специальной тканью или марлей.
Нельзя надевать только поглаженные вещи. Они должны немного повисеть на вешалке.
Обязательно нужно изучать ярлыки на одежде, чтобы не испортить ткань.
Для замши, кожи и искусственного меха нельзя применять отпаривание.

к содержанию ↑

Видеоматериал

Из этой статьи вы узнали пошаговую инструкцию и некоторые хитрости, как разобрать утюг Тефаль, Филипс, Браун, и как отремонтировать прибор своими руками. Эти же советы вы можете применять на практике и для других моделей бытовой техники, а правила эксплуатации и обслуживания для всех устройств одинаковы.

Разборка парового утюга Tefal Turbo Pro 400

Перейти к основному содержанию

Паровой утюг BackTefal Turbo Pro 400
Редактировать
Полный экран
Опции

История
Скачать PDF
Перевести
Встроить это руководство

Избранное

Автор: Филип Ле Риш (и 2 других участника)

Избранное: 2
Завершено: 17

Избранное руководство

Сложность

Умеренная

Шаги

Требуемое время

Подскажите время??

Секции

Разборка парового утюга Tefal Turbo Pro 400 12 шагов

Флаги

Паровой утюг BackTefal Turbo Pro 400
Полный экран
Опции

История
Скачать PDF
Править
Перевести
Встроить это руководство

Введение

По моему ограниченному опыту, паровые утюги бывает трудно разобрать. Может быть, мне просто повезло, но этот довольно легко развалился, что позволило определить неисправность, если не устранить ее.

За прошедшие годы появилось очень много разных моделей паровых утюгов (этот хорошо прослужил около 25 лет), и все они работают по одному принципу. Методы конструкции во многом схожи, основная проблема, как правило, заключается в получении доступа к винту спереди, обычно под верхней крышкой рукоятки, которую само по себе может быть сложно найти, как снять.

Разборка позволит вам получить доступ к термостату и другим электрическим соединениям, которые затем можно очистить, возможно, устранив неисправность.

Набор основных инструментов для электроники
29,99 $
Купить

Детали не указаны.

Редактировать
- org/HowToDirection»>
  С помощью нейлоновой лопатки или осторожно небольшой плоской отвертки снимите заднюю крышку с основного корпуса утюга с обеих сторон, начиная сверху рядом с кабельным вводом.
- Как только задняя крышка начнет сниматься, вы можете увеличить образовавшийся зазор, вставив лопатку чуть глубже.
- Обратите внимание на выступ на задней крышке, показанный на 3-й фотографии, который удерживал заднюю крышку на месте. При повторной сборке его нельзя будет снова вставить, не сняв верхнюю крышку (см. шаг 7 ниже).
Редактировать
- org/HowToDirection»>
  Теперь вы можете вынуть полусферу входа сетевого шнура из гнезда и шнур из S-образного изгиба компенсатора натяжения.
- Если все, что вам нужно сделать, это заменить сетевой шнур, теперь вы можете это сделать. Убедитесь, что вы используете термостойкий кабель с такой же допустимой нагрузкой по току.
Редактировать
- Снимите две кнопки подачи пара. Эти просто вытягиваются. Чтобы вытащить первый, нажмите на другой, чтобы вы могли захватить тот, который вы пытаетесь удалить.
Редактировать
Редактировать
- org/HowToDirection»>
  Поднимая заднюю часть верхней крышки одной рукой, освободите два зажима, по одному с каждой стороны, которые ее удерживают.
- Если вы не пошли дальше снятия задней крышки и хотите установить ее на место, вам необходимо выполнить этот шаг, прежде чем вы сможете снова вставить ее выступы.
Редактировать
- Нажмите на верхнюю крышку в направлении, указанном стрелкой, чтобы освободить четыре выступа, показанные на второй фотографии.
- Снимите верхнюю крышку.
Редактировать
- Удалите предохранительный винт Torx в передней части утюга, видимый при снятии верхней крышки.
- Снимите верхнюю часть утюга.
Редактировать
- Отсоедините соединение между механизмом контроля температуры и паровым клапаном. Вы можете сделать это, нажав на одну часть маленькой плоской отверткой, поддерживая другую снизу. Будьте осторожны, так как эти маленькие пластиковые детали могут быть легко сломаны.
- Рычаг с другой стороны, управляемый автоматическим регулятором подачи пара, просто снимается.
- Сдвиньте оба механизма назад до упора.
- Обратите внимание, что при повторной сборке оба механизма и управляющие ими ручки должны находиться в крайнем заднем положении, чтобы обеспечить правильное повторное соединение.
Редактировать
- Пластиковое основание крепится к узлу подошвы с помощью 3 витых металлических выступов. Скрутите каждую плоскогубцами, чтобы выровнять ее с прорезью.
- Теперь вы можете снять пластиковое основание с узла подошвы.
Редактировать
- Теперь можно осмотреть термостат. Он состоит из биметаллической пластины, которая размыкает или замыкает пару контактов. Контакты могут нуждаться в очистке в результате попадания воды.
- Контакты можно очистить с помощью жидкости для чистки переключателей (имеется в виде аэрозоля) и небольшого кусочка мелкой наждачной бумаги. Убедитесь, что контакты размыкаются и замыкаются при легком нажатии на одну или другую сторону биметаллической пластины.
- На этом утюге, возможно, немного необычно, есть вторая пара нормально замкнутых контактов, которые, возможно, подверглись коррозии. Если вы знаете, для чего они нужны, оставьте комментарий к этому руководству. Я предполагаю, что они являются предохранительным устройством для предотвращения перегрева и возгорания, если утюг остается лежать горизонтально во время включения.
- Определите соединения с элементом и проверьте сопротивление между ними с помощью мультиметра. Оно должно быть около 30 Ом (этот утюг рассчитан на 240 В, 2 кВт).
Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

17 других людей завершили это руководство.

Автор

с 2 другими участниками

Значки: 45

+42 больше значка

Команда

Просмотр статистики:

За последние 24 часа: 7

За последние 7 дней: 85

За последние 30 дней: 446

За все время: 27,508

Разборка и ремонт утюга Tefal своими руками

Ремонт утюга Tefal — задача, требующая хоть какого-то опыта работы с инструментом. Следует знать, что некоторые модели марки невозможно отремонтировать в домашних условиях без специального оборудования и навыков. Рассмотрим, как можно отремонтировать утюг этой марки своими руками.

Содержание

1 Модели, которые не должны ремонтировать себя
2 Разборка тела
3 Типичные разломы и как их устранить
- 3.1. Стабирование или неудача паровой кнопки
- 3.2. Окисление
- 3.4 Забиты отверстия выхода пара
- 3.5 Плохо работает термостат.

Модели, которые не стоит ремонтировать самостоятельно

Устройство, которое нельзя даже пытаться ремонтировать своими руками — беспроводной утюг Tefal . На рынке представлены различные варианты таких устройств:

с контактными площадками;
с теплоаккумулирующей подошвой;
с кабелем питания.

Первые две категории явно требуют диагностики, разборки и ремонта с использованием спецоборудования : вряд ли получится отремонтировать аналогичный утюг в домашних условиях. Третья категория имеет четко выраженную слабую зону. Схема работы выглядит так:

Утюг с кабелем, соединенным со специальным механизмом, подключен к сети 220В.
При достижении регулятором заданной температуры кабель срабатывает с пружинным блоком.
Пока температура не упадет, кабель не вставляется на место: он не закреплен, а в некоторых моделях даже не вставлен.

Проблема утюгов со съемкой троса одна — у них два механизма терморегуляции: основной и фиксации шнура. Со временем владельцам такой модели придется перейти к следующей схеме действий: погладив предмет одежды, дождаться снижения температуры, вставить шнур, перевести регулятор на большее значение и снова ждать. Причина такого поведения железа — в окислении биметаллической пластины устройства управления стрельбой. Достаточно почистить, заменить, в некоторых случаях — просто починить.

Разборка корпуса

Как правильно разобрать утюг от Tefal? Они предусматривают многоуровневую схему крепления . Доступны следующие функции:

Верхняя крышка не снимается вместе с основным корпусом.
Чтобы добраться до электронных компонентов, нужно открутить винт в носовой части. Его видно в районе дозатора воды через полупрозрачный пластик.

Доступ к устройствам подачи пара осуществляется после снятия верхней крышки. Для этого нужно демонтировать кнопки, которые закрывают доступ к крепежному винту. Открутив их, можно снять верхнюю крышку и получить полный доступ ко всем компонентам устройства.

Первоначальная разборка корпуса Tefal ничем не отличается от схемы, используемой в других марках:

Необходимо снять прижимной винт или винты, которые находятся под крышкой в задней части корпуса. Ввинтите их глубоко, чтобы разблокировать и снять крышку.
Под крышкой может быть несколько креплений, расположенных под баком для воды или под пластиковой головкой термостата.
Аккуратно поднимите пластиковый корпус. Кроме шурупов и шурупов, его можно фиксировать защелками. Найти их можно тонкой полоской стали (лезвием ножа или отверткой), взявшись за корпус.
Для доступа к электрической части может потребоваться снять защитную крышку. Она также крепится несколькими винтами, которые легко найти.

Утюги Tefal могут иметь сложную форму корпуса, поэтому следует внимательно и тщательно осмотреть его на наличие открытых или скрытых креплений и точек крепления.

После снятия верхней части корпуса и внутренних защитных кожухов утюг в разобранном виде выглядит так:

Неважно какая модель железа разбирается для ремонта и диагностики. Такие же узлы имеют устройства со стальной подошвой или марки Ultragliss. Проблемы могут возникнуть при выходе из строя одноразового термопредохранителя, окислении контактов, засорении паром, загрязнении и последствиях коррозии из-за попадания влаги на жилые помещения .

Типичные неисправности и способы их устранения

Среди утюгов Tefal распространены следующие поломки.

Заедание или выход из строя кнопки подачи пара

В утюгах Tefal подача пара не активируется командой кнопки. Эта пластиковая деталь давит на полую трубку, которая передает усилие на соответствующий контакт. Деталь часто ломается со временем. Клеить бесполезно — трубка имеет тонкие стенки и не будет обладать достаточной прочностью. Для ремонта понадобится термоусадочный шланг, его можно приобрести в магазине радиоэлектроники. Шланг надевается на пластиковую трубку и нагревается, например, зажигалкой. После ремонта деталь устанавливается на свое место.

Неисправность кабеля питания

Наиболее распространенная проблема утюгов связана с повреждением кабеля питания . Необходимо проверить состояние предохранителей (один из них может быть в вилке), отсутствие нагара на контактах, отсутствие потертостей, заломов и других механических повреждений. Особо тщательно исследовал зону входа кабеля в вилку и корпус утюга. При обнаружении повреждений кабель необходимо заменить. Также внимательно осматривается контактная площадка крупным планом, расположенная в задней части, под крышкой корпуса.

Окисление

Вся конструкция утюга тщательно проверяется. Участки, где присутствуют известковые отложения или окисления, очищаются. Для этого можно использовать мелкую шкурку, щетку, легкие кислотные моющие средства, этиловый спирт. Процедура очистки обязательна – в большинстве моделей вода и пар попадают непосредственно на элементы токоведущей цепи.

Забитые отверстия для выхода пара

Очистить подошву можно несколькими способами. Один из них – использовать ватные палочки, смоченные в уксусе . Их как можно глубже заталкивают в патрубки и заворачивают. Наличие других методов зависит от материала подошвы:

Металлик — очищается солью. Хлопчатобумажную ткань, покрытую мелкой солью, достаточно прогладить при максимальном нагреве.
Керамику и металл можно чистить слабым раствором лимонной кислоты. Для этого берем большую сковороду, в которую налит раствор (примерно на сантиметр) и кладем 3 монетки. На эти монеты утюг устанавливается подошвой, но так, чтобы его сопла не закрывались. После этого раствор доводят до кипения и охлаждают естественным путем. Процедуру повторяют 3-4 раза.

Перед очисткой забитые сопла следует проткнуть зубочисткой или иглой. Утюги с тефлоновым покрытием лучше отдать в специализированную мастерскую. В зависимости от особенностей поверхности и периода использования бытовые методы могут привести к отслоению или другим нарушениям гладкости подошвы.

Не рекомендуется чистить утюг уксусом. Воздействие высокотемпературной кислоты вызывает окисление рабочих цепей электрики, приводит к хрупкости пластика, может привести к непоправимому повреждению насосов и регуляторов.

Если решено использовать лимонную кислоту, необходимо защитить контактные зоны. Оберните место крепления проводов железной изолентой ТЭНа или закройте, например, термоусадкой.

Термостат работает плохо.

Очистить железный термостат довольно просто. Разбираем узел и удаляем нагар с контактов. Подойдет замшевая полоска, которую смачивают спиртом или лимонной кислотой, протягивают между контактами (зона 2 на схеме) и водят до уменьшения количества грязи. Не рекомендуется использовать шкурки и абразивы – поверхность становится шероховатой, скачки тока сильнее, в результате чего прогар происходит еще быстрее.

В железном термостате может выйти из строя биметаллическая пластина задача которой прерывать электрическую цепь. Деталь не ремонтируется, а только заменяется. Еще одна проблема — поломка стока. Он изготовлен из керамики, деталь можно сделать из подручного материала, например резистор, при желании. Но в большинстве случаев проще полностью поменять утюг-термостат.

Эти ремонтные действия можно выполнить своими руками даже при небольшом опыте работы с электротехникой. Более сложные операции, такие как устранение неполадок с датчиком положения утюга или электронными блоками, лучше доверить специалистам.

Вопрос: Как разобрать утюг Tefal

Содержание

Как разобрать паровой утюг Tefal?

Детали не указаны. Шаг 1 Снятие задней крышки – 1. Шаг 2 Снятие задней крышки – 2. Шаг 3 Отсоединение сетевого шнура. Шаг 4 Снятие кнопок подачи пара. Шаг 5 Снятие клапана защиты от накипи. Шаг 6 Снимите верхнюю крышку – 1. Шаг 7 Снимите верхнюю крышку – 2. Шаг 8 Снимите верхнюю крышку – 3.

Как очистить основание утюга Tefal?

Слейте всю жидкость из утюга Tefal. Заполните резервуар для воды утюга примерно на 2/3 белым уксусом. Положите толстую ткань или полотенце на гладильную доску, стол или аналогичную плоскую поверхность. Включите утюг. Держите утюг вертикально над полотенцем, пока уксус не стечет через пластину утюга. Отключите утюг.

Вы можете починить Tefal?

При простом посещении авторизованного ремонтника неисправная часть вашего продукта Tefal может быть быстро заменена. Это гарантирует возможность ремонта изделия по истечении гарантийного срока и возможность его использования в течение многих лет. Вы также можете заказать запасные части и аксессуары для своей продукции Tefal напрямую через Интернет.

Как удалить накипь с утюга Tefal?

Ваш утюг рассчитан на использование водопроводной воды. Тем не менее, необходимо регулярно выполнять функцию самоочистки паровой камеры для удаления известкового налета. Если у вас очень жесткая вода, смешайте 50 % водопроводной воды и 50 % бутилированной деминерализованной воды.

Стоит ли ремонтировать паровой утюг?

Стоимость ремонта поврежденных шнуров или сломанных ручек часто превышает стоимость утюга. Подумайте о замене утюга, а не пытайтесь отремонтировать эти детали. Если не заменить поврежденные детали на детали, изготовленные специально для вашей марки и модели парового утюга, это может привести к дополнительным повреждениям.

Почему из моего парового утюга Tefal течет вода?

Ваш утюг может протекать или капать, если установлена слишком низкая температура. Ваш утюг должен быть достаточно горячим, чтобы превратить воду в пар. Дайте утюгу несколько минут, чтобы нагреться, прежде чем использовать его. Прочтите руководство пользователя и убедитесь, что вы используете утюг при температуре, достаточно высокой для функции пара.

Как чистить Tefal?

Для регулярного ухода мойте посуду горячей водой с жидким моющим средством и губкой (не рекомендуется использовать чистящий порошок и губки). Для более стойких пятен или если пища случайно пригорела внутри кастрюли, замочите ее в горячей воде. Используйте тонкий специальный порошок для очистки нержавеющей стали с водой до образования пасты.

Как убрать грязь с железного дна?

Смочите полотенце дистиллированным белым уксусом. Затем протрите подошву утюга, чтобы удалить грязь. В некоторых ситуациях может остаться некоторый остаток, что потребует замачивания чистого полотенца в дистиллированном уксусе и укладки на полотенце холодной подошвы утюга. Просто дайте ему впитаться в течение 15-30 минут, затем вытрите насухо.

Как разобрать Tefal Actifry?

Шаг 1 Разборка Tefal Actifry. Затем снимите три винта и маленькую крышку вентилятора в верхней части устройства. Теперь двигатель открыт со снятой нижней крышкой. Когда провода плотно вставлены в новый двигатель и все надежно закреплено, нижнюю часть можно установить обратно на Actifry.

Как отремонтировать сковороду Tefal?

Тщательно нанесите кокосовое масло на антипригарную часть. Затем разогрейте его на среднем огне. Подождите, пока кастрюля остынет, и протрите ее сухой тканью из микрофибры. Этот процесс исправит вашу поцарапанную сковороду с антипригарным покрытием.

Почему мой Tefal Actifry перестал работать?

Почему мой ActiFry больше не работает? Объяснений может быть несколько: Устройство неправильно подключено. Вы еще не нажали кнопку питания или нажали ее неправильно.

Как декальцинировать утюг?

Возьмите большую чистую влажную ткань и протрите слегка теплую подошву. Нам нравится универсальная чистящая ткань e-cloth для этой работы. Если вы используете сушильные салфетки в своем барабане, они также могут быть эффективными — опять же, включите утюг на низкую мощность и протрите несколько сушильных салфеток по подошве, чтобы удалить скопившуюся грязь и копоть.

Как очистить пароварку Tefal от накипи?

В среднем мы рекомендуем очищать прибор от накипи каждые 7–10 использований, чтобы поддерживать эффективный поток пара и продлить срок службы прибора. Для этого просто заполните резервуар для воды белым уксусом на 1/3 и водой на 2/3. Оставить действовать холодным на 1 ночь. Промойте внутреннюю часть резервуара для воды несколько раз теплой водой.

Почему из утюга идет белый порошок?

Если вы начинаете замечать меловые белые пятна или известковый налет на своей одежде, вероятно, это признак того, что вам нужно хорошенько почистить ее, прежде чем что-либо повредится! 22 января 2022 г.

Почему утюги выходят из строя?

Известковый налет на подошве ПРИЧИНА: Одной из причин того, что пресс для утюга не нагревается, может быть накопление известкового налета на подошве. Эти отложения могут засорить пластину, и в этом случае утюг не будет правильно нагревать или производить пар.

Почему утюг перестает работать?

Возможно, перегорел предохранитель. ПРИЧИНА: Одной из наиболее распространенных причин, по которой пресс для утюга не работает, может быть перегоревший предохранитель. В некоторых случаях при перегорании или перегорании предохранителя пресса утюга он может вообще перестать работать. Именно поэтому важно решить проблему быстро.

Ремонт утюгов с электронным регулятором своими руками. Ремонт парового утюга. Приступим к ремонту

С тех пор, как люди сняли шкуры животных и стали носить тканую одежду, встал вопрос об удалении складок и складок с вещей после стирки. Вещи придавливали плоскими камнями, гладили сковородками с раскаленными углями, и чего только домохозяйки не придумали, пока 6 июня 1882 года американский изобретатель Генри Сили не запатентовал электрический утюг.

И только в 1903 году американский предприниматель Эрл Ричардсон воплотил изобретение в жизнь, изготовив первый утюг с электрическим нагревом, который очень понравился швеям.

Принцип работы и электрическая схема утюга

электрическая схема

Если посмотреть на электрическую схему утюга Braun, то можно подумать, что это схема электронагревателя или электрочайника. И это неудивительно, электрические схемы всех этих устройств мало чем отличаются. Различия заключаются в конструкции этих бытовых приборов из-за их разного назначения.

Напряжение питания 220 В подается по гибкому термостойкому шнуру с литой вилкой на разъем ХР, установленный в корпусе утюга. Клемма РЕ является заземляющей, в работе участия не принимает и служит для защиты человека от поражения электрическим током в случае пробоя изоляции на корпусе. Провод ПЭ в шнуре обычно желтого — зеленого цветов.

Если утюг подключен к сети без контура заземления, то провод PE не используется. Клеммы L (фаза) и N (ноль) в железе равнозначны, на какую клемму поступает ноль или фаза значения не имеет.

С выхода L ток поступает на регулятор температуры, а если его контакты замкнуты, то далее на один из выходов ТЭНа. С выхода N ток через термопредохранитель поступает на второй вывод ТЭНа. Параллельно выводам ТЭНа через резистор R подключена неоновая лампа, которая светится при подаче напряжения на ТЭН и нагреве утюга.

Для того, чтобы утюг начал нагреваться, необходимо подать напряжение на трубчатый электронагреватель (ТЭН), впрессованный в подошву утюга. Для быстрого прогрева подошвы используются мощные ТЭНы, от 1000 до 2200 Вт. Если такую мощность подавать постоянно, то через несколько минут подошва утюга раскалится докрасна и погладить вещи, не испортив их, будет невозможно. Для глажки изделий из нейлона и анида температура утюга 9Требуется 5-110°С, а вещей из льна 210-230°С. Поэтому для установки необходимой температуры при глажке вещей из разных тканей имеется блок терморегуляции.

Блок управления температурой управляется круглой ручкой, расположенной в центральной части под железной ручкой. Поворот ручки по часовой стрелке увеличивает температуру нагрева, поворот против часовой стрелки снижает температуру нагрева подошвы.

Вращение от ручки к узлу термостата передается через переходник в виде втулки или металлического уголка, надетого на резьбовой стержень термостата. Ручка на корпусе утюга держится на нескольких защелках. Чтобы снять ручку, достаточно с небольшим усилием поддеть ее за край лезвием отвертки.

Работа утюжного термостата Philips и любого другого производителя обеспечивается за счет установки биметаллической пластины, представляющей собой полосу из двух металлов, спеченных между собой по всей поверхности с разными коэффициентами линейного расширения. При изменении температуры каждый из металлов расширяется в разной степени и в результате пластина изгибается.

В термостате пластина соединена с бистабильным переключателем через керамический стержень. Принцип его работы основан на том, что благодаря плоской изогнутой пружине при прохождении точки равновесия контакты мгновенно размыкаются или замыкаются. Скорость необходима для уменьшения обгорания контактов в результате образования искры при их размыкании. Точку переключения переключателя можно изменить, повернув ручку на корпусе утюга, и тем самым контролировать температуру нагрева подошвы. При включении и выключении переключателя термостата слышен характерный тихий щелчок.

Для повышения безопасности работы утюга при поломке термостата, например, контакты сварены между собой, в современных моделях (в советских утюгах не было термопредохранителя) установлен термопредохранитель FUt, рассчитанный на срабатывание температура 240°С. При превышении этой температуры термопредохранитель разрывает цепь и напряжение на нагревательный элемент перестает поступать. При этом не имеет значения, в каком положении находится ручка регулировки температуры.

Конструкций термопредохранителей, как на фото, три вида, и все они работают по принципу размыкания контактов за счет изгиба биметаллической пластины в результате нагрева. На фото слева термопредохранитель утюга Philips, справа внизу Braun. Обычно после снижения температуры подошвы ниже 240°С термопредохранитель восстанавливается. Получается, что термопредохранитель работает как термостат, но поддерживает температуру, пригодную для глажки только льняных вещей.

Для индикации напряжения питания нагревательного элемента параллельно его выводам через токоограничивающий резистор R подключается неоновая лампа HL. На работу утюга индикатор не влияет, но позволяет судить о его работоспособности . Если лампочка горит, а утюг не греется, значит, оборвана обмотка ТЭНа или плохой контакт в месте соединения его выводов с цепью.

Схема подключения

Вся электрическая схема утюга смонтирована на противоположной стороне подошвы, изготовленной из высокопрочного алюминиевого сплава. На этом фото показана схема подключения электроутюга Philips. Схемы подключения утюгов других производителей и моделей утюгов незначительно отличаются от представленных на фото.

Напряжение питания 220 В подается от шнура питания с помощью невыпадающих клемм, надетых на контакты 3 и 4. Контакт 4 соединяется с контактом 5 и одним из контактов нагревательного элемента. С контакта 3 напряжение питания поступает на термопредохранитель и далее на терморегулятор утюга, а с него уже через шину на второй вывод ТЭНа. Неоновая лампочка подключена между выводами 1 и 5 через токоограничивающий резистор. Контакт 2 является заземляющим и приклепан непосредственно к подошве утюга. Все схемные шины выполнены из железа, и в данном случае это оправдано, так как выделяющееся в шинах тепло используется для нагрева железа.

Ремонт электроутюга своими руками

Внимание! Необходимо соблюдать осторожность при ремонте электрического утюга. Прикосновение к открытым частям цепи, подключенной к электрической розетке, может привести к поражению электрическим током. Не забудьте вынуть вилку из розетки!

Осуществить самостоятельный ремонт утюга под силу любому домашнему мастеру, даже без опыта ремонта бытовой техники. Ведь электрических компонентов в утюге немного, и проверить их можно любым индикатором или мультиметром. Зачастую разобрать утюг сложнее, чем отремонтировать. Рассмотрим технологию разборки и ремонта на примере двух моделей Philips и Braun.

Утюги перестают работать по одной из следующих причин, перечисленных по частоте возникновения: обрыв сетевого шнура, плохой контакт клемм в месте присоединения шнура к электрической схеме, окисление контактов в термостате, неисправность термопредохранителя.

Проверка исправности сетевого шнура

Так как сетевой шнур постоянно изгибается во время глажки и наибольший изгиб происходит в месте входа шнура в корпус утюга, в этом месте провода в шнуре обычно перетираются. Эта неисправность начинает проявляться, когда утюг еще нормально греется, но при глажке индикатор включения нагрева мигает, не сопровождаясь щелчком переключателя термостата.

Если изоляция жил в шнуре перетерлась, то может произойти короткое замыкание с внешним проявлением в виде вспышки огня с громким хлопком и выключится автоматический выключатель в щитке. В этом случае нужно выдернуть шнур утюга из розетки и заняться его ремонтом самостоятельно. Замыкание проводов в шнуре утюга для человека не опасно, а вот домохозяек очень впечатляет.

Если утюг перестал греть, то в первую очередь необходимо проверить наличие напряжения в розетке, подключив к ней любой другой электроприбор, например настольную лампу, или подключить утюг к другой розетке. Перед этим не забудьте повернуть регулятор температуры на утюге по часовой стрелке хотя бы до первого кружка на шкале. В крайнем левом положении ручки термостата утюг можно выключить. Если розетка исправна, а утюг не греется, то при вставленной в сеть вилке шнура переместите ее на вход в корпус утюга, одновременно вдавливая, наблюдая за индикатором питания. Такую же операцию необходимо проделать в месте входа шнура в вилку. Если индикатор загорается хотя бы на мгновение, значит, в шнуре питания точно произошел обрыв провода и вам придется отнести утюг в сервисную мастерскую или отремонтировать самостоятельно.

С помощью мультиметра или стрелочного тестера

Если у вас есть мультиметр или стрелочный тестер, вы можете проверить шнур питания, не подключая его к сети, что более безопасно, подключив щупы прибора, включаемого в режим измерения сопротивления, к контактам сетевой вилки. Исправный утюг должен иметь сопротивление около 30 Ом. Даже незначительное изменение показаний прибора при перемещении шнура будет свидетельствовать о наличии в нем обрыва провода.

Если шнур питания перетерся в месте входа в вилку, то разбирать утюг не нужно, а достаточно будет заменить вилку на новую, отрезав ее в месте повреждения к проводу.

Если шнур питания перетерся в месте входа в утюг или предложенный метод не позволил определить неисправность шнура, то утюг придется разобрать. Разборка утюга начинается со снятия задней крышки. Здесь могут возникнуть сложности из-за отсутствия подходящей биты под головку саморезов. У меня, например, нет бит под шлиц типа звездочка со штифтом по центру, и такие винты я откручиваю плоской отверткой с подходящей шириной лезвия. После снятия крышки с утюга станут доступны все контакты, необходимые для поиска неисправной детали в утюге. Можно будет без дальнейшей разборки утюга проверить целостность сетевого шнура, исправность ТЭНа и термостата.

Как видно на фото утюга Philips, из шнура питания выходит три провода, соединенных с помощью невыпадающих клемм с клеммами утюга в изоляции разного цвета. Цвет изоляции соответствует маркировке проводов.

Хотя международного стандарта пока нет, большинство европейских и азиатских производителей электроприборов приняли желто-зеленую маркировку заземляющего провода цветом изоляции (который обычно обозначается латинскими буквами PE ), коричневый – фаза ( L ), голубой – нулевой провод ( N ). Буквенное обозначение, как правило, наносится на корпус утюга рядом с соответствующей клеммой.

Проводник в изоляции желто-зеленый цвет заземляющий, служит для безопасности и не влияет на работу утюга. Токоведущие провода коричневый и голубой изоляция, поэтому их надо проверить.

С настольной лампой

Способов проверить сетевой шнур утюга много, и все зависит от того, какие инструменты есть под рукой у домашнего мастера. Если инструментов под рукой нет, то можно воспользоваться самым простым методом.

Для этого сначала нужно снять клеммы шнура с клемм утюга. Штекерные клеммы на контактах утюга обычно удерживаются защелками и для того, чтобы они легко снимались, необходимо острым предметом нажать на защелку, как показано на фото. При этом заодно необходимо осмотреть контакты на предмет их окисления или подгорания, а при их наличии зачистить контакты снизу и сверху до блеска мелкой наждачной бумагой. Если клеммы надеваются без усилий, то необходимо их подтянуть пассатижами. Пошаговая инструкция по ремонту клеммных соединений в фотографиях дана в статье «Восстановление клеммного контакта». После этого нужно поставить клеммы на свои места и проверить работу утюга, подключив его к сети. Вполне возможно, что это была неисправность и утюг заработает.

Если клеммные соединения в порядке, то необходимо снять клеммы, прикрепленные к коричневому и синему проводам, и соединить их с контактами вилки любого электроприбора с помощью изоленты, настольной лампы с лампочкой накаливания или светодиодной лучше всего подходит для этого. Выключатель настольной лампы должен быть во включенном положении. После этого включить железную вилку в сеть и скомкать железную проволоку в месте ее входа в корпус и у вилки. Если настольная лампа светит стабильно, значит железный провод исправен и неисправность придется искать дальше.

С индикатором фаз

Проверка ТЭНа (ТЭН)

ТЭНы в утюгах редко выходят из строя, а если ТЭН неисправен, то утюг приходится выбрасывать. Для проверки ТЭНа достаточно снять с него только заднюю крышку. Обычно к крайним выходам подключаются выходы ТЭНа и, как правило, к этим же выходам подключаются выходы индикатора включения нагрева. Поэтому, если индикатор горит, но нагрева нет, то причиной этого может быть обрыв спирали ТЭНа или плохой контакт в местах сварки выводов утюга к выходящим из ТЭНа контактным стержням.

Существуют модели утюгов, например представленная на фотографии модель Braun, у которых термостат включается в разрыв одного вывода ТЭНа, а термопредохранитель — в разрыв другого. В этом случае, если неисправен термопредохранитель, то можно сделать ошибочный вывод о выходе из строя ТЭНа. Окончательный вывод о состоянии ТЭНа можно сделать только после полной разборки утюга.

Проверка исправности термостата утюга

Для того, чтобы добраться до термостата, нужно полностью разобрать утюг. Ручка утюга и пластиковая часть корпуса крепятся к его металлической части с помощью винтов и защелок. Моделей утюгов огромное количество даже от одного производителя и способы крепления в каждом из них разные, но есть общие правила.

Одна точка крепления обычно находится возле носа утюга и пластиковый корпус фиксируется саморезом, как на этом фото утюга Philips. В этой модели саморез расположен под ручкой регулировки количества пара. Чтобы добраться до головки винта, нужно повернуть ручку против часовой стрелки до упора и потянуть вверх. После снятия блока регулировки подачи пара можно выкрутить саморез.

В модели утюга Braun, которую мне пришлось ремонтировать, саморез был спрятан под декоративным колпачком водяного сопла. Чтобы открутить винт, пришлось снять сопло. Она просто застряла наглухо. Кстати, так его можно снять для очистки в случае засорения.

Вторая точка крепления обычно находится в области ввода шнура питания. Пластиковый корпус утюга можно крепить как саморезами, так и защелками. В представленной на фото модели утюга Philips используется резьбовой способ крепления. С точки зрения ремонтопригодности утюга предпочтительнее крепление саморезами, так как при разборке снижается риск повреждения креплений пластикового корпуса.

А в модели утюга Braun пластиковая часть корпуса с ручкой фиксируется двумя защелками, зацепленными за ушки. Для разборки нужно расцепить защелки, разведя их в стороны.

Эту работу необходимо выполнять аккуратно, чтобы не сломать защелки и проушины. Защелки разблокированы, и теперь часть корпуса с ручкой можно отделить от утюга. Она, в свою очередь, крепится к переходной крышке винтами или флажками.

На этом фото утюга Philips крышка крепится к подошве тремя саморезами. Перед тем, как открутить винты, нужно снять индикатор питания, который держится на выводах на выводах утюга.

А у модели утюга Braun крышка крепится к подошве четырьмя металлическими флажками, продетыми в прорези и вращающимися. Чтобы освободить крышку, нужно плоскогубцами повернуть флажки так, чтобы они стали вдоль прорезей. В этом утюге два флажка на носике полностью проржавели, и мне пришлось выгибать из стальной полосы специальный переходник и нарезать в нем две резьбы для винтового крепления.

После снятия крышки термостат в сборе станет доступен для прозвонки и ремонта. В первую очередь нужно осмотреть состояние контактов. Утюг Philips также имеет термопредохранитель в узле термостата. В холодном состоянии контакты должны быть замкнуты.

Если внешний вид контактов не вызывает подозрений, то нужно прозвонить их с помощью стрелочного тестера или мультиметра, включенного в режим измерения минимального сопротивления. На фото слева показана схема прозвонки контактов термопредохранителя, а справа — термостата. Мультиметр должен показывать ноль. Если мультиметр показывает 1, а стрелочный индикатор показывает бесконечность, то виноваты контакты, они окислились и требуют очистки.

Проверка контактов узла термостата также может быть проверена с помощью индикатора для нахождения фазы по методике проверки сетевого шнура, описанной выше, прикасаясь последовательно к одному и другому контакту. Если индикатор светится при прикосновении к одному контакту, а к другому нет, то контакты окислились.

Можно обойтись без проверки, сразу зачистив контакты термостата и термопредохранителя наждачной бумагой. Затем включите утюг, он должен работать.

Если под рукой нет приспособлений для проверки контактов, то можно включить утюг и лезвием отвертки с хорошо изолированной пластиковой ручкой закоротить контакты. Если загорелся индикатор и утюг начал греться, значит подгорели контакты. Не забывайте о предельной осторожности.

Для очистки контактов нужно вставить между контактами узкую полоску мелкой наждачной бумаги и протянуть ее десяток раз. Далее переворачиваем полоску на 180° и зачищаем второй контакт контактной пары. Полезно очистить контакты термостата для продления срока службы утюга, если, например, при ремонте системы подачи пара утюг пришлось разобрать.

Примеры самостоятельного ремонта утюгов

Недавно пришлось ремонтировать два неисправных утюга Braun и Philips. Опишите проблемы, которые необходимо устранить.

Ремонт электроутюга Braun

Утюг не нагревался, индикатор не светился ни при каком положении ручки регулировки термостата. При перегибании шнура питания следов работы утюга не было.

После снятия задней крышки обнаружилось, что питание подается через клеммник. Доступ к клеммным колодкам был затруднен. Маркировка проводов соответствовала общепринятой цветовой маркировке. Ранее утюг уже был в ремонте, о чем свидетельствует сломанная левая защелка на клеммнике.

Внешний вид снятой клеммной колодки показан на фото. Также имеет неоновую индикаторную лампочку подачи напряжения на нагревательный элемент.

Входные контактные шины для подачи напряжения местами покрылись оксидной пленкой ржавчины. Это не могло стать причиной поломки утюга, что подтвердилось подключением его после удаления следов ржавчины с контактов наждачной бумагой.

После полной разборки утюга прозвонил мультиметром термопредохранитель и контакты термостата. Термопредохранитель сопротивления дисплея ноль ом, а контакты термостата бесконечность.

Осмотр показал, что контакты плотно прилегают друг к другу, и стало очевидно, что причина выхода из строя кроется в окислении их поверхностей. После зачистки контактов наждачной бумагой контакт восстановился. Утюг стал нормально греться.

Ремонт электрического утюга Philips

Я отдал свой утюг Philips на ремонт после того, как владелец прочистил паровую систему. Термостат не работал, а утюг нагревался до температуры срабатывания термопредохранителя.

После полной разборки утюга оказалось, что отсутствует керамический толкатель, который должен быть между биметаллической пластиной и переключателем термостата. В результате биметаллическая пластина изгибалась, но ее движение не передавалось переключателю, поэтому контакты постоянно замыкались.

Старого утюга, с которого можно было бы снять толкатель, не было, купить новый возможности не было, и пришлось думать, из чего его сделать. Но перед тем, как сделать толкатель своими руками, необходимо было определиться с его длиной. Биметаллическая пластина и переключатель имели соосные отверстия диаметром 2 мм, в которых предварительно закреплялся штатный толкатель. Для определения длины толкателя я взял винт М2 и две гайки. Чтобы закрепить винт вместо толкателя, пришлось поднять термостат, открутив один саморез.

Внимание! Биметаллическая пластина соприкасается с подошвой утюга и имеет с ней хороший электрический контакт. Выключатель подключается к электрической сети. Винт металлический и является хорошим проводником электричества. Поэтому прикасаться к подошве во время описанной регулировки можно только при вынутой из розетки железной вилке!

Винт был вставлен в отверстие биметаллической пластины снизу, как на фотографии, и зафиксирован гайкой. За счет возможности вращения второй гайки по или против часовой стрелки появилась возможность регулировать высоту имитатора толкателя, чтобы настроить термостат на поддержание температуры, заданной ручкой управления.

Длину толкателя, при которой температура нагрева утюга соответствует положению ручки регулировки, можно подобрать, выполнив пробное глажение. Но для этого приходится каждый раз собирать и разбирать утюг. Гораздо проще использовать электронный термометр. Многие мультиметры имеют функцию измерения температуры с помощью внешней термопары.

Для измерения температуры подошвы необходимо надеть ручку на термостат и установить его в положение, отмеченное одним, двумя или тремя кружками против стрелки на корпусе утюга. Далее закрепляем термопару на подошве утюга, фиксируем подошву в вертикальном положении и включаем утюг в сеть. Когда температура подошвы перестанет меняться, снимите показания.

В результате эксперимента определили, что нужен толкатель длиной около 8 мм. Поскольку утюг внутри корпуса может нагреваться до температуры 240°С, толкатель должен был быть изготовлен из термостойкого материала. На глаза попался резистор и я вспомнил, что в нем на керамическую трубку нанесен резистивный слой. Резистор на 0,25 Вт оказался как раз подходящего размера, а его укороченные медные выводы, продетые в отверстия, хорошо послужат зажимами.

Резистор подойдет любого номинала. Перед установкой в утюг резистор прогрели докрасна на горелке газовой колонки и наждачной бумагой удалили пригоревший слой краски и покрытия резистора. Снято все, вплоть до керамики. Если вы используете резистор номиналом более 1 МОм, в чем вы должны быть уверены на 100%, то краску и резистивный слой можно не снимать.

После подготовки вместо керамического элемента прокладки был установлен резистор, а концы отводов были немного отогнуты в стороны. Собран утюг и проведены повторные испытания термостата, которые подтвердили, что термостат поддерживает температуру в пределах данных, приведенных в таблице.

Какой максимальной температуры может достичь утюг Philips?

При калибровке термостата решил заодно узнать, до какой максимальной температуры может нагреваться электроутюг.

Для этого были закорочены выводы термостата и термопредохранителя. Как видно на фото, прибор показал 328°C. Когда подошва нагревалась до этой температуры, утюг, опасаясь повредить его пластиковую часть, приходилось выключать.

Чтобы починить утюг своими руками, нужно знать, как устроено это приспособление. Рассматривая устройство утюга, можно сказать, что конструктивно он похож на такие бытовые приборы, как чайник или обогреватель. Отличия только в назначении устройств и наличии дополнительных узлов.

В утюге, независимо от страны и производителя, есть четыре основных компонента:

ТЭН;
вилка со шнуром;
плавкий предохранитель;
Регулятор температуры.

Для того, чтобы утюг начал работать, необходимо подать напряжение на трубчатый нагревательный элемент, расположенный в подошве устройства. В современных моделях, таких как Roventa, используются мощные ТЭНы от 1000 до 2300 Вт. Если не прерывать процесс нагрева, то подошва прибора станет настолько горячей, что он будет пригоден только для жарки яиц, а не для глажки белья.

Для предотвращения чрезмерного нагрева в схему аппарата встроено устройство управления. Термический режим зависит от терморегулятора утюга, который подбирается с учетом типа ткани: одни материалы можно гладить при температуре 100 С, другим нужны показатели 200 С. В большинстве моделей, к которым относятся утюги Браун , колесико регулировки находится в верхней части корпуса под рукояткой.

Предохранитель является важным элементом безопасности. Когда прибор достигает экстремальных температур из-за неисправности, термопредохранитель размыкает контакты и утюг выключается.

Перед ремонтом утюга необходимо проверить исправность провода питания. Чаще всего он трескается в местах частых деформаций — на входе в корпус или возле вилки. Неисправность может проявляться постепенно, когда индикаторная лампа мигает во время глажки. Такое подмигивание означает, что нормального контакта нет и возможно окисление клемм.

Другая неисправность проявляется более бурно. Если провода долго трутся друг о друга, может быть нарушен изоляционный слой и может произойти короткое замыкание. Внешне это проявляется сильным хлопком, отключением других устройств и специфическим запахом, характерным для горелой проводки.

Женщин, особенно впечатлительных, такие ситуации ранят до глубины души. Поломку они воспринимают как стихийное бедствие и в ответ звонят мужу, МЧС и домоуправлению. Самый правильный вариант – первый, ведь включить снова может любой мужчина, у которого руки растут из того места, где надо включать утюг. В противном случае следует все же обратиться к сильной половине, чтобы он сдал вещь в ремонт.

Интернет переполнен видео на тему ремонта утюгов. Много историй посвящено недостаткам питающего провода. Если шнур оборвался рядом с вилкой, разбирать прибор не нужно. В случае, когда подозрение падает на ту часть, которая скрыта корпусом, без разборки не обойтись. Чтобы сделать, например, ремонт утюга Philips своими руками, следует снять заднюю крышку. За ним шнур питания расходится на три провода. Если изоляция повреждена, ее необходимо отремонтировать. При окислении клемм нужно отсоединить провода и зачистить проблемные места.

Проверка электронагревателя

ТЭН в современных конструкциях надежный узел и редко ломается. При возникновении этой неприятности новый обогреватель лучше не покупать. проще купить новый утюг. Но для начала нужно убедиться, что проблема именно в нагревательном элементе.

Во всех моделях контакты нагревателя припаяны к контактам прибора и соединены с контрольной лампой. Если лампа горит, но утюг не нагревается, то неисправность связана с нагревательным элементом.

Наиболее распространенной причиной выхода из строя нагревательного элемента является поломка катушки. Еще одной причиной может быть недостаточный контакт стержней ТЭНа с выводами прибора в местах подключения.

В некоторых моделях термопредохранитель включен в одну цепь отопителя, а регулятор в другую. Если неисправен предохранитель, то можно поставить ложный «диагноз», заподозрив неисправность ТЭНа. Для точного определения причины выхода из строя устройства его следует полностью разобрать.

Проблемы с термостатом

Регулировка температуры осуществляется круглым колесиком. Он находится в утюге Azur и в других моделях на корпусе под ручкой. При вращении колеса вправо температура нагрева увеличивается, влево уменьшается до полного отключения нагревательного элемента.

Колесо воздействует на термостат через специальную втулку или стальной уголок и крепится к корпусу защелками. В утюге Скарлет и в других моделях достаточно подцепить отверткой регулировочный диск, чтобы он отошел.

Принцип работы термостата основан на различных свойствах металлов. При изготовлении этого узла спаиваются две пластины, изготовленные из металлов с неодинаковыми коэффициентами линейного расширения. Благодаря этим показателям плиты ведут себя по-разному. Внешне это выглядит так: под воздействием температуры общая пластина изгибается, в результате чего цепь размыкается, и утюг включается.

Чтобы убедиться в неисправности терморегулятора, придется полностью разобрать утюг.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками или саморезами. Даже у одного производителя моделей много, и все они имеют конструктивные особенности. Но есть общие моменты у всех видов.

Чтобы разобрать утюг, необходимо осмотреть его острую часть, где есть одна точка крепления. Например, у утюга Philips под регулятором подачи пара скрывается саморез. Чтобы открутить винт, поверните ручку до упора влево и потяните вверх. Сняв регулировочный узел, можно выкрутить саморез. В модели Брауна винт спрятан под крышкой сопла. Снять насадку можно, слегка потянув ее на себя. После его удаления открывается свободный доступ к винту. Другие саморезы или защелки расположены под задней крышкой прибора.

После того, как пластиковая часть корпуса снята, следует рассмотреть термостат утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальное устройство, лучше прозвонить узел. Если устройства нет, можно зачистить контакты мелкой наждачной бумагой, а затем включить утюг в сеть.

Во всем виноват предохранитель и другие неисправности

Для ремонта утюга можно обратиться к статистике, которая говорит о том, что 50-60% неисправностей происходит из-за того, что выходит из строя термопредохранитель. Этот узел одноразового действия и многоразового использования. Предохранители первой группы, как и камикадзе, срабатывают только один раз. Агрегат устроен так, что при достижении нагревательным элементом температуры 240 С цепь разрывается. Дальнейшая работа устройства без дополнительного вмешательства становится невозможной.

Более современные технологии предполагают использование биметаллических деталей. Такой термопредохранитель способен отключить утюг в экстремальных ситуациях, а затем снова включить. Если утюг не работает по этой причине, проще всего выкинуть узел и замкнуть цепь. Сделать это можно разными способами:

пайкой;
обжатием металлического стержня;
коммутация силовых проводов.

В каждом случае необходимо добиться надежного контакта.

Еще одно распространенное заболевание – проблемы с паровой системой. Иногда в утюге Bosch сильно прожимается кнопка, включающая процесс, а пар не подается. Ремонт утюга Bosch следует начинать с откручивания винта сзади и снятия задней крышки. Затем следует осторожно потянуть вверх две кнопки, регулирующие подачу пара. Они не фиксируются винтами и удерживаются на втулках за счет трения. Далее нужно открутить винт, после чего пластиковая ручка должна легко сняться. Под крышкой два насоса: один подает воду на разбрызгиватель, другой подает воду на подошву для создания пара. Паровой насос необходимо снять. На дне находится шарик, который из-за накипи прилипает ко дну камеры. Чтобы устранить проблему, нужно протолкнуть шарик в патронник и собрать утюг в обратном порядке.

Какое бы железо вам не пришлось ремонтировать, нужно помнить о безопасности и соблюдать определенные правила: включать устройство в сеть только при необходимости; не пытайтесь устранять неполадки мокрыми руками; при ремонте утюг необходимо устанавливать на устойчивое, токонепроницаемое и термостойкое покрытие.

Некоторые поломки бытовой техники, при наличии минимальных навыков и инструментов, достаточно легко устранить, для этого не нужно обращаться в сервисный центр. Ремонт утюга Тефаль своими руками вполне возможен, главное правильно разобрать устройство и определить причину неисправности.

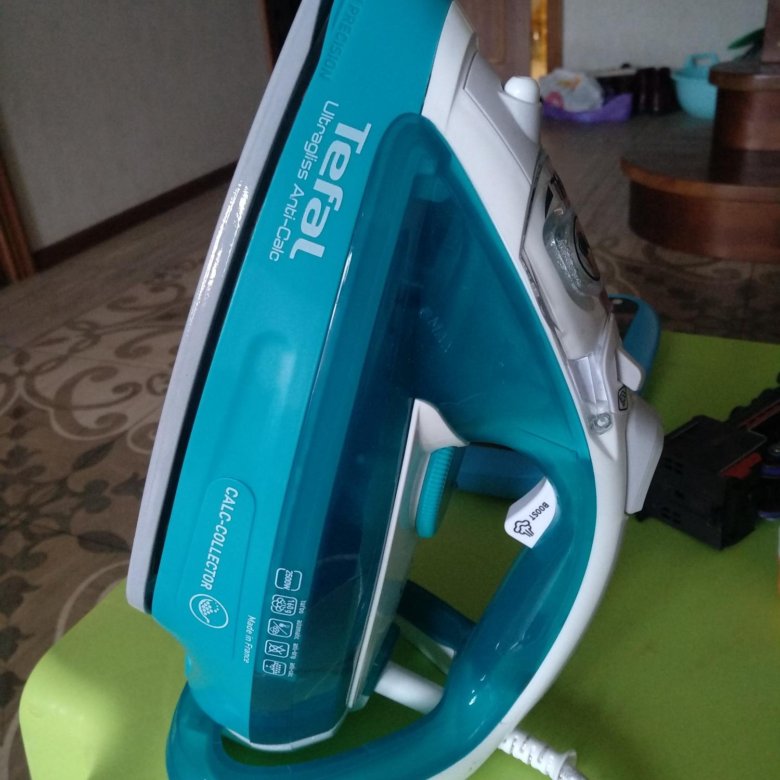

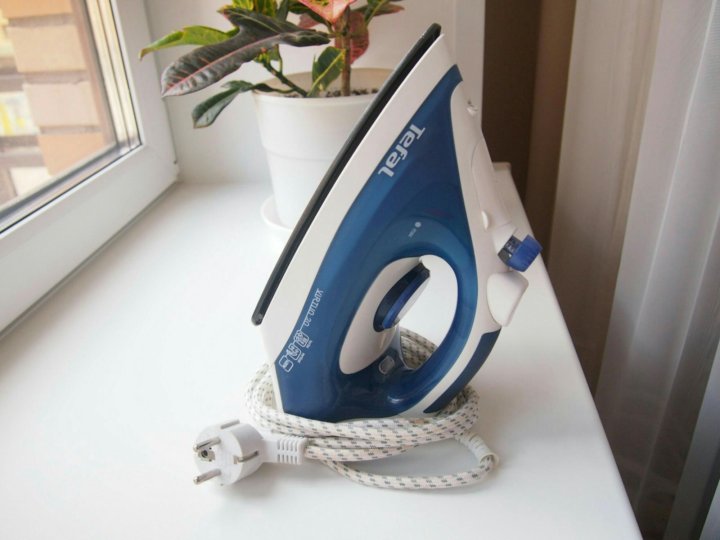

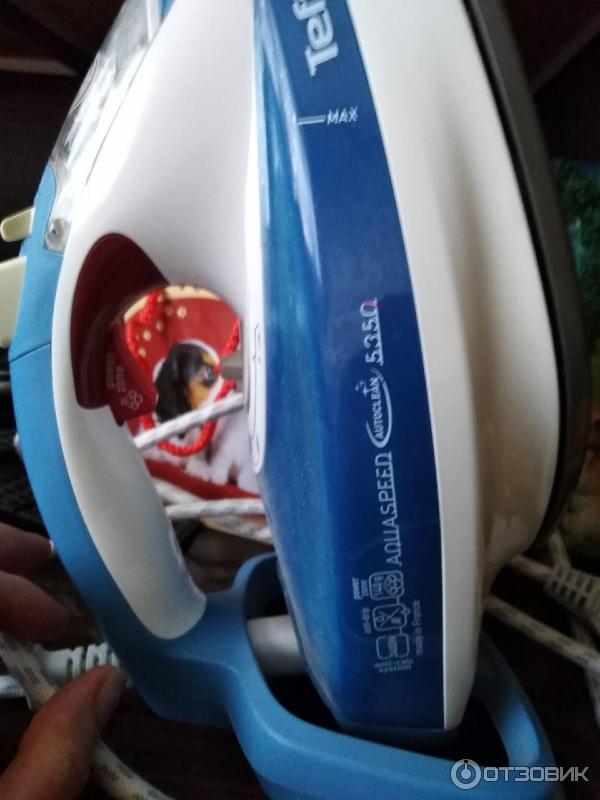

Виды утюгов Tefal и возможные причины выхода из строя

Гладильное оборудование от французского производителя делится на паровые аппараты и с парогенератором. Первые имеют классический дизайн электроутюга, дополнительно внутри есть резервуар для воды объемом до 300 мл. Жидкость, налитая в специальную емкость, нагревается и через отверстия в подошве подается на ткань в виде пара.

Конструкция аппаратов с парогенератором несколько отличается. Резервуар для воды находится на станции в котле. Утюг и станция соединены трубкой для подачи воды, силовым проводом. Вода в бойлере превращается в пар, который непрерывно под давлением подается по трубкам к подошве утюга. Из отверстий в подошве выходят струи пара, ткань разглаживается.

Причины выхода прибора из строя могут быть:

физические — плохой контакт шнура, нагревательного элемента и т.п.;
химический – накипь от жесткой воды на нагревательном элементе;
механический — залипание кнопок.

Чтобы устранить любую из этих проблем, сначала необходимо разобрать утюг Tefal.

Как разобрать устройство

Для работы потребуются отвертки: плоская и звездочка.

Важно! Перед запуском отключите прибор от сети. Некоторые модели (ФВ 9347, 5375, 9240, 4680, 3530 и 3830) имеют установленный антиизвестковый стержень, который необходимо удалить.

Начните разбор, открутив два болта на задней стенке. Используйте для этого отвертку-звездочку. Третий болт находится под кнопкой подачи пара, снять его нужно аккуратно: подденьте плоской отверткой, отогните пластиковые защелки, потяните на себя. Нужно быть очень осторожным, чтобы ничего не сломать. Таким же образом снимите кнопку распыления воды.

Совет! Под кнопками в зависимости от модели могут располагаться мелкие детали: шарик, пружинка, трубочка и резинка. Нужно запомнить схему их размещения, чтобы впоследствии установить их обратно.

Откручивается болт, расположенный под кнопками системы подачи пара, после чего можно демонтировать ручку устройства. Осторожно снимите регулятор температуры нагрева подошвы. Извлеките блок шнура питания . Под ним спрятано еще 2 винта и видны 4 контакта.

Перейти на анализ кузова. Корпус состоит из двух надежно запаянных частей, которые не следует пытаться разобрать. Герметик виден невооруженным глазом, это черная масса, похожая на резинку.

Важно! Подошва утюгов Tefal крепится к внутренним элементам специальными методами, отличными от методов, используемых другими производителями. Это могут быть труднодоступные винты (обычно находятся под заглушками) или специальные защелки. Прежде чем приступить к отделению подошвы от корпуса, следует убедиться, что все застежки сняты.

Чтобы полностью не сломать устройство, перед работой стоит посмотреть видео о разборке и ремонте утюга Tefal.

Особенности разбора утюгов с системой Easycord

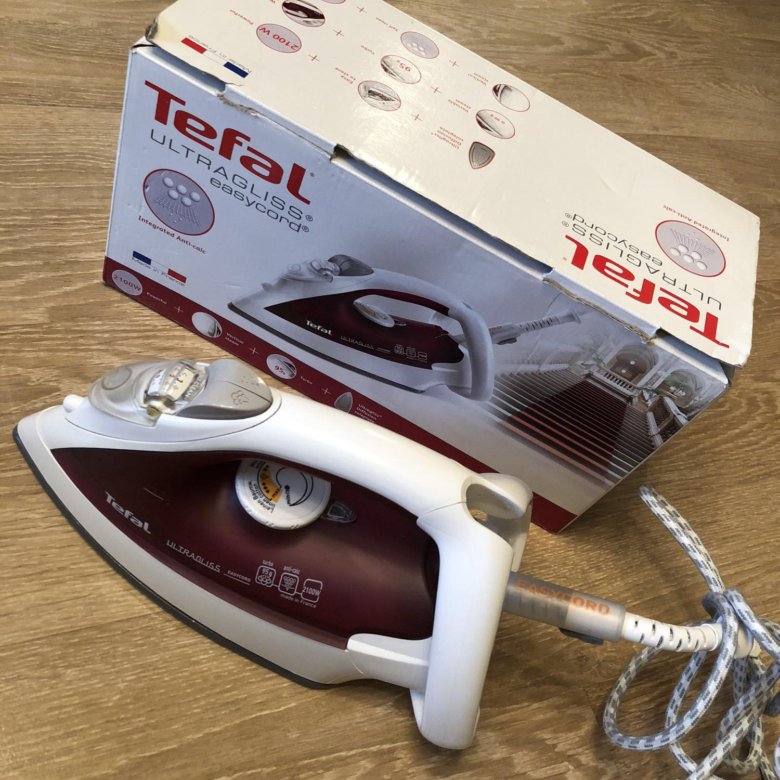

Некоторые утюги Tefal, такие как Ultragliss FV4650 или Supergliss FV 3535, оснащены системой Easycord , отличительной особенностью которой является особый дизайн задней панели устройства. Болты находятся на подставке, соединенной с рукояткой. Открутив их, снимите крышку, закрывающую место установки шнура, после чего приступайте к разборке системы подачи пара. Кнопки расположены на съемном блоке, который можно демонтировать, отогнув специальные защелки.

После этого можно снять ручку, аккуратно потянув ее вверх. Следующим шагом является удаление винтов. 2 из них находятся на задней части утюга, а еще одна находится спереди, под съемным блоком. Далее разберите утюг так же, как и стандартные модели.

Распространенные неисправности и способы их устранения

Порядок ремонта зависит от вида неисправности. Стоит рассмотреть самые распространенные из них. С некоторыми из них можно справиться самостоятельно, решение особо сложных задач следует доверить специалистам. Для работы понадобится тестер, отвертки, изолента, в некоторых случаях запчасти, если требуется замена неисправных элементов.

Повреждение шнура питания

Чаще всего утюг не включается из-за того, что перетерся шнур . На него приходится большая нагрузка при работе устройства, и со временем он выходит из строя. Чтобы убедиться, что причина неисправности именно в шнуре, нужно проверить его тестером. Для этого после снятия задней панели утюга проводят тестером по всей длине провода, выявляют область разрыва.

Ремонт шнура: изолировать провода, поменять вилку, убрать скрутки.
Полностью заменить, подобрав подходящий по техническим параметрам аналог.

Неисправности паровой системы

Отверстия на подошве прибора могут быть забиты известковым налетом , накипью или частичками пригоревшей ткани. Для очистки используйте кусок мягкой ткани, смоченной уксусом или раствором лимонной кислоты. Им протирают проблемные места до полного растворения отложений. При обработке важно не допускать контакта влажной тряпки с другими элементами утюга.

Не чистите подошву острыми предметами: на ней появятся царапины, из-за которых рабочая поверхность будет плохо скользить по ткани. На кнопку подачи воткнул паром на утюг Tefal, очистил деталь и место ее расположения от пыли, осмотрил защелки, после чего поставил обратно. Если разбрызгиватель засорился, его необходимо прочистить. Для этого используйте иглу.

Отказ термостата

От этого элемента зависит температура нагрева подошвы и возможность установки нужного режима глажки. Наиболее частая причина выхода из строя термостата забиты контакты . Мелкие волокна ткани закупоривают щели. После разборки устройства зачистите контакты наждачной бумагой, иглой или острым предметом. После проверки — повернуть втулку, на которой находится ручка переключателя. Если все в порядке, вы услышите щелчок.

Неисправность предохранителя

Предохранитель может быть одиночным или многоразовым. Первые перестают работать, когда перегорают, и исправить их невозможно, следует полностью заменить деталь .

Предохранитель нужно будет прозвонить тестером. Если индикатор на инструменте не горит, необходимо разобрать устройство и проверить контакты проводов. Затем заделывают разрыв или полностью заменяют элемент, если он не подлежит ремонту.

Выход из строя нагревательного элемента

Причина, по которой утюг включается, но не нагревает подошву, выход из строя нагревательного элемента . В большинстве современных моделей утюгов ТЭН соединен с резервуаром для воды, и демонтировать его для замены на новый не получится. Придется либо полностью заменить подошву, либо купить новое устройство. Первый вариант нецелесообразен – найти подходящую рабочую поверхность сложно, да и приобретение ее обойдется дорого.

Чтобы утюг долго работал исправно и не нуждался в ремонте, следует придерживаться простых рекомендаций.

Если устройство имеет функцию самоочистки, его необходимо использовать не реже одного раза в месяц.
Важно следить за состоянием подошвы утюга: своевременно удалять с нее налет и копоть. Для этого используют раствор уксуса или лимонной кислоты, специальные карандаши для чистки. Ни в коем случае нельзя заливать в бак растворы – они могут испортить мелкие детали, прокладки, в результате чего произойдет разгерметизация бака.
Затраты Использовать только мягкую воду : фильтрованную, кипяченую, талую, дистиллированную или специальную, предназначенную для утюгов. Это поможет предотвратить образование накипи.
Шнур не должен быть перекручен. Закончив глажение и охлаждение устройства, проволока аккуратно наматывается на корпус.

При наличии серьезных поломок, устранить которые самостоятельно не представляется возможным, следует обращаться в сервисные центры Tefal, расположенные в Москве и других крупных городах России. Более подробную информацию можно найти на официальном сайте производителя. Там же можно заказать необходимые запчасти для ремонта.

The best irons of 2019

Iron Bosch TDA 3024010 on Yandex Market

Iron Philips GC2990/20 PowerLife on Yandex Market

Iron Braun TexStyle 7 TS735TP on Yandex Market

Iron Philips GC3675/30 EasySpeed Advanced на Яндекс Маркете

Iron Rowenta DW 5135D1 на Яндекс Маркете

Удивительно, но проблема как разобрать утюг самая сложная в ремонте. Производитель пытается навязать официальный сервис. В СССР разобрать утюг было делом не из легких. Что уж говорить о нынешнем разнообразии. Советские модели были довольно грубы с эстетической точки зрения, мастер волен не беспокоиться об их внешнем виде, современные модели прекрасны, они раскрывают такой хрупкий корпус. Пластмассовые детали как бы нарочно сделаны из сорта полимера, который проявляет минимальную гибкость и легко ломается.

Считаем, что предпринимаются шаги, повторим, чтобы дать работу сервисным центрам. Обычные жители привыкли считать каждую копейку, мы хотим сделать это своими руками. Итак, тема сегодняшнего дня: как разобрать утюг.

Разбираем утюг

Начнем, пожалуй, с обещанного советского утюга. Сразу оговорюсь, общего со паром мало. Перечислим детали, из которых состоит утюг со знаком качества в виде звезды, вписанной в пятиугольник:

Задняя крышка.
Регулятор температуры.
Кабель питания.
Подошва.
Ручка часто составляет единое целое с корпусом.

Набор инструментов

Внутри силовой блок, нагревательный элемент подошвы, термостат и термопредохранитель. В модели УЛ-84, которую мы видим на фото, в задней части подошвы есть крышка для быстрого доступа к нагревательному элементу. Вы видите крышку с перевернутым утюгом. Полюбуйтесь силовыми контактами нагревателя. На заднем плане — джентльменский набор для вскрытия бытовой техники. Давайте объясним. В зеленом футляре множество наконечников, наряду с типичным TORX можно увидеть невероятную форму головки. Набор покупался в Москве примерно за 800 — 1000 рублей. Адаптер в комплекте. Сегодня биты намного дешевле из-за конкуренции дилеров.

Головки не подходят к реверсивной отвертке, которую мы здесь увидим. Через переходник тютка входит в тютку на внутреннем магните. В сером корпусе можно увидеть 6 прорезей под стандартные головки отверток. Стоимость удовольствия с ручкой – сотни рублей, не более 400. Почему мы долго говорим об инструменте? Каждое видео разборки утюга начинается с жалоб на нестандартные головки винтов. Между тем, каждый мужчина может легко получить джентльменский набор, который позволит ему раскрутить свой космический корабль. Более того, читатели наверняка приобрели привод со сменными головками. Купить комплект нестандартных насадок!

Сняв заднюю крышку (фото №2), видим: силовых болтов явно нет. Видно:

прижимная планка с двумя винтами;
контакты идущие на реле, один виток разорван биметаллической пластиной, регулируется ручкой режимов.

Понятно, что вход надо искать со стороны регулятора температуры. Аккуратно подденьте ручку двумя отвертками с боков, она вылетит со страшным треском. Регулятор удерживался двумя стальными пружинными зажимами, цепляющимися за паз. Ничего криминального. Посмотрите на фото, выглядит страшно, работает уже почти полвека. Дадут ли Philips, Vitek, Tefal, Braun, Bosch такую гарантию? Делайте выводы сами. Видишь два силовых болта, откручивай немедленно!

Для снятия подошвы разбираем блок контактов, показанный на втором фото. На последнем изображении мы видим регулируемую биметаллическую пластину. Для предохранения от неправильной подгонки регулятора при сборке отмечается асимметрия формы отверстия. Разборка завершена. Мощность устройства 1 кВт, сопротивление обмотки должно быть 50 Ом. Оно будет осуществляться при любом положении термостата, лишь бы контакты были замкнуты.

Конечно, при необходимости подгоним биметаллическую пластину. В ход идут плоскогубцы плюс умелые руки. Изгибая металл, мы изменяем температуру срабатывания реле. Отключите ТЭН, разобрав контакты на фото №2. Проверьте сопротивление реле при коротком замыкании. Отлично — почистить контакты, притереть.

Разборка импортного парового утюга

Мы не говорим, что разбирать утюг Tefal легко, мы приведем типичные приемы.

Устройство современного утюга

Современные трехъярусные утюги, типовой состав:

Ручка, которая составляет единое целое с баком.
Кожух, защищающий бак от горячих подошв.
Подошва с бойлером, отверстиями, выпускающими пар.

Узлы конструктивно однородны. Часто не удается разобрать детали без поломки. Ручка приклеена к баку, корпус цельный пластик, способ сварки котла и подошвы вообще сложно определить.

Под корпусом находится отсек электронных элементов. Термостат представлен биметаллической пластиной. Рядом виден термопредохранитель, обычно вылепленный через термостойкую ткань на стенку бака, либо прямо рядом с ТЭНом. Соответственно, настройка элемента может составлять, например, 140 градусов или выше. Это определяется схемой реализации защиты от перегрева, моделью железа. Узнать термопредохранитель можно по монтажной скобе, по красноречивым надписям на корпусе, дающим допустимый ток (опционально), температуру срабатывания.

Замените плавкий предохранитель таким же. Чтобы разобрать сетевой утюг Braun Freestyle, потребуется вытянуть шнур с электронной начинкой обратно. Согласно советам выше, сначала снимите задние винты, затем дужку. Наконец, снимаем разбрызгиватель, расположенный в районе кнопок парового удара. Шнур, электронная часть удерживаются пластиковыми гвоздиками. Ручка, бак, подошва почти цельные. Однако в носовой части мы замечаем пару силовых винтов. Действуйте по обстоятельствам.

Дизайн, как нам кажется, стал основой беспроводных утюгов. Силовые контакты выполнены разъемными. Вы можете снять-поставить подошву с баком, ручку на место, когда захотите. Без разборки. Хотя любые беспроводные утюги работают циклично: n секунд тиранит подставку, m секунд гладит одежду, внутри нет таймеров (светятся сигнальные светодиоды). Работает под управлением биметаллической пластины. В цепь подошвы включается зеленый свет, для красного создается второй контакт высокого положения. Следите за сигналами светофора. Зеленый означает, что вы можете. Красный? Пора ставить железо набираться сил.

Созданы модели со встроенным аккумулятором, естественно они весят больше. Не каждый может назвать качество добродетелью. Но срок службы батареи дольше. У обычных дорогих беспроводных утюгов цикл примерно 24 — 5. Время глажки в пять раз больше, чем у остальных. Разобрать беспроводной утюг не сложнее, чем проводной.

Добавим, что беспроводные утюги не редкость: Tefal, Philips. Недавно на рынке появился Panasonic. Настоящая новость заключается в том, что Tefal не популярен в Америке. Panasonic может похвастаться удобным футляром для переноски. Забыли проверить, что продается в России, за океаном, у японцев самый эргономичный утюг среди беспроводных моделей. Выпущена в Индии, трудно купить даже на e-bay.

Кстати, перестаньте думать слишком плохо о родине Будды. Добрая часть населения мира живет, зарабатывая большие деньги программным обеспечением.

Надеемся, мы научили читателей разбирать утюг. Они дали типовые приемы, которые используются повсеместно. Невозможно создать универсальную инструкцию, как разобраться в многочисленных моделях. Отдельные экземпляры одного производителя могут разительно отличаться от других, представленных на рынке. Прощаемся, ждем комментариев, смотрите фото, оценивайте, сравнивайте, учитесь разбирать утюги своими руками.

Утюг – один из самых необходимых электроприборов в доме, но, как и у любого бытового прибора, в нем случаются неисправности. Например, вы включили прибор в сеть, подождали некоторое время и поняли, что утюг еще холодный. С этой проблемой можно справиться самостоятельно, не прибегая к помощи специалистов сервисного центра. Ниже мы рассмотрим самые распространенные причины, почему ваш любимый утюг не нагревается, и дадим советы, как устранить эту поломку.

В некоторых ситуациях можно понять, в чем проблема отсутствия нагрева, даже не разбирая агрегат. Если вы убедились, что утюг включен в сеть, в доме нет перебоев с электричеством, а индикатор на корпусе утюга горит, значит, тэн повредил утюг (проще говоря, «десятка»). К сожалению, в этом случае прогноз неблагоприятный.

Дело в том, что нагревательный элемент подключается непосредственно к подошве утюга. Если крепления неразъемные, то, скорее всего, придется обращаться к специалистам и заменять всю подошву, либо покупать новый утюг. Если нагревательный элемент крепится наконечниками, то теоретически его можно отсоединить от подошвы и затем зачистить наждачной бумагой, чтобы зачистить поврежденные контакты.

Если проблема в нагревательном элементе, решить ее самостоятельно очень сложно, и выгоднее будет приобрести новый электроприбор, т.к. замена детали в этом случае обойдется дорого.

Впрочем, это далеко не единственная версия, согласно которой утюг не греется. Попробуем продиагностировать другие неисправности:

Поврежден шнур питания. Это одна из самых частых поломок. Нужно проверить включение утюга в сеть и рассмотреть провод: нет ли где-то обрыва или повреждения. Целостность шнура питания и вилки можно диагностировать с помощью мультиметра. Этот прибор измеряет сопротивление в электрической цепи. Нужно прозвонить шнур и определить его работоспособность. Убедитесь в наличии питания в розетке, установив мультиметр в режим, обозначенный буквой V. Это признак переменного напряжения. После латинской буквы V, как правило, следует символ «~».
Напряжение на розетке есть, утюг включается, но не греется? Проверить не перегнут ли провод не ослабли ли контакты с ТЭНом. Вы также можете самостоятельно укоротить шнур на несколько см. Возможно, после этой процедуры поврежденный участок будет удален и проблема решится. Если устройство по-прежнему отказывается включаться, замените шнур на новый.
Неисправен термостат. Регулятор температуры — это ручка, которую мы поворачиваем, чтобы установить температуру нагрева на минимум или максимум, в зависимости от типа ткани, которую нужно гладить. Он регулирует температуру, до которой нагревается подошва. Эта деталь имеет простую конструкцию, она представлена биметаллической пластиной, натяжение которой регулируется специальной пружиной. При изменении температуры регулятора контакты попеременно замыкаются и размыкаются, в этот момент через них протекает ток высокого напряжения. Если контакты загрязнятся, на них попадет пыль или ворсинки, то это обязательно скажется на работоспособности оборудования. В этом случае правильнее будет тщательно зачистить контакты наждачной бумагой (не забудьте отключить утюг от сети!).
Проблема с термопредохранителем. Что делать, если со шнуром все в порядке, индикатор питания горит, термостат работает? Проверка термопредохранителя. В любой модели современных утюгов есть встроенный предохранитель, отвечающий за безопасность устройства при эксплуатации. При чрезмерном повышении температуры внутри конструкции этот элемент разрушается (размыкает электрическую цепь), чтобы не возникло пожара. Соответственно, после того, как «полетел» предохранитель, утюг перестает греть. Проверить работу предохранителя можно с помощью циферблата. Если выяснится, что причина неисправности кроется именно в нем, замените его новым. Однако все зависит от модели устройства. Плавкие предохранители бывают сменными и литыми, плавкими и неплавкими.

Как самостоятельно разобрать утюг

Если вы ни разу в жизни не разбирали электроприборы, то это может стать большой загадкой. В современных моделях снаружи не видно ни одного крепежа, винта или разъема. Как быть в этом случае и как разобрать конструкцию? Ведь в советских, бабушкиных утюгах все было устроено намного проще и понятнее.

Внимательно осмотрите корпус своего электрического помощника. Сегодня конструкция электроприборов устроена таким образом, что все элементы, детали, связаны друг с другом. скрытые защелки . Найдите плоскую отвертку и аккуратно подденьте защелки. Далее вы найдете те самые винты, которые скрепляют основные части утюга.

Помните, что утюг в разобранном состоянии категорически запрещается включать в розетку.

Некоторые популярные производители бытовой техники, такие как Tefal, Philips, Brown, часто используют винты с фирменными, не совсем стандартными головками. Тут придется немало помучиться и подобрать нужную отвертку, а то и обратиться в сервисный центр производителя.

Во избежание неисправности утюга лучше заранее позаботиться о бережном уходе.

Подготовьте чистую гладильную доску и проверьте подошву на наличие пыли, шерсти, пуха и другого мусора. При нагреве это также может повлиять на работу утюга и испортить вещь, которую вы гладите.
Шерстяные вещи, шелковые ткани, органзу лучше гладить через специальную ткань. В случае с шерстью на подошве утюга может остаться часть ворсинок, а деликатные ткани легко повредить, на них могут остаться пятна и подпалины.
Отрегулируйте температуру в зависимости от материала ткани.
Изделия из искусственного меха, замши, кожи не рекомендуется гладить с паром. Паровое воздействие негативно влияет на волокна (они могут расплавиться, остаться на основе утюга).
Матовые ткани желательно гладить с изнанки, чтобы после глажки на них не появился ненужный блеск.
Храните утюг в недоступном для детей и домашних животных месте. Так, собака запросто может потрепать провод, в результате чего утюг перестанет функционировать.

Вывод

Итак, мы выяснили основные причины, почему ваш утюг не включается или не греется, и дали способы устранения этой проблемы. Какие бы передовые технологии не изобретали производители (сенсорное управление, автоматическая подача пара, подача воды, отсутствие проводов), причины неисправности универсальны практически для всех утюгов. Это может быть плохой контакт сетевого шнура, неисправность нагревательного элемента, перегоревший предохранитель или банальное запыление контактов. Если вы не смогли провести диагностику самостоятельно, обратитесь за квалифицированной помощью, но не забывайте, что ремонт – дорогостоящий процесс, а в некоторых серьезных случаях будет выгоднее приобрести новый электроприбор.

Tefal Steam Iron Руководство пользователя

   Tefal Steam Iron Руководство пользователя

WWW. TEFAL.com

ОБЩЕСТВЕННЫЕ ИСПОЛЬЗОВАНИЯ. Этот продукт был разработан только для бытового и внутреннего использования. При любом коммерческом использовании, ненадлежащем использовании или несоблюдении инструкций производитель не несет никакой ответственности, и гарантия не распространяется.

Никогда не отключайте прибор от сети, дергая за шнур питания. Всегда отключайте прибор от сети: перед наполнением или промывкой резервуара для воды, перед очисткой прибора, после каждого использования.
Прибор следует использовать и размещать на плоской, устойчивой, тепло- и водостойкой поверхности. Когда вы кладете утюг на подставку для утюга, убедитесь, что поверхность, на которую вы его кладете, устойчива.
Этот прибор не предназначен для использования лицами (включая детей) со сниженными или ограниченными физическими, сенсорными или умственными способностями или лицами, не имеющими соответствующих знаний или опыта, если только лицо, ответственное за их безопасность, не обеспечивает либо надзор, либо соответствующие инструкции относительно использования прибор перед его использованием.
Дети должны находиться под присмотром, чтобы они не играли с прибором.
Этот прибор может использоваться детьми в возрасте 8 лет и старше, а также лицами, не имеющими соответствующих знаний или опыта, или лицами с ограниченными или ограниченными физическими, сенсорными или умственными способностями, при условии, что они были тщательно проинструктированы относительно использования прибора, находятся под наблюдением и понимать сопутствующие риски. Дети не должны играть с прибором. Очистка и обслуживание пользователем не должны производиться детьми без присмотра. Держите утюг и шнур в недоступном для детей младше 8 лет месте, когда он включен или остывает.
Поверхности вашего прибора могут сильно нагреваться во время работы, что может привести к ожогам. Не прикасайтесь к горячим поверхностям прибора (доступным металлическим частям и пластиковым частям, примыкающим к металлическим частям).
Никогда не оставляйте включенный в сеть прибор без присмотра. Перед тем, как убрать прибор на хранение, после того, как он будет отключен от сети, подождите, пока он
не остынет (около 1 часа).
Запрещается использовать прибор, если он падал, имеет видимые повреждения, протекает или функционирует каким-либо образом ненормально. Не пытайтесь
, чтобы разобрать ваш прибор: проверьте его в авторизованном сервисном центре, чтобы избежать какой-либо опасности.
Утюг следует использовать только с предоставленной подставкой((для беспроводных утюгов).
Перед использованием проверьте шнур питания на наличие признаков износа или повреждений. Если шнур питания поврежден, его необходимо заменить в ближайшее время. Во избежание любой опасности обращайтесь в авторизованный сервисный центр
Утюг всегда следует ставить на основание, а не на пятку (для беспроводных утюгов)
Утюг и его основание следует использовать и размещать на устойчивой поверхности. утюг на подставке, убедитесь, что поверхность, на которой установлена подставка, устойчива. 0006
В целях вашей безопасности этот прибор соответствует всем применимым нормам (Директива по низковольтному оборудованию, электромагнитная совместимость, защита окружающей среды и т. д.).
Ваш паровой утюг является электрическим прибором: его следует использовать при нормальных условиях использования. Он предназначен только для домашнего использования.
Всегда подключайте паровой утюг:
– к сети с напряжением от 220 В до 240 В,
– к заземленной розетке.
Подключение к сети с неправильным напряжением может привести к непоправимому повреждению прибора и аннулированию гарантии. Если вы используете сетевой удлинитель, убедитесь, что он имеет правильный номинал (16 А) с заземлением и полностью вытянут.
Полностью размотайте шнур питания перед включением в розетку с заземлением.
Подошва вашего утюга может нагреваться до очень высоких температур и может вызвать ожоги: не прикасайтесь к ним. Никогда не касайтесь электрических шнуров подошвой утюга.
Ваш прибор выделяет пар, который может вызвать ожоги. Всегда осторожно обращайтесь с утюгом, особенно при глажке в вертикальном положении. Никогда не направляйте пар на людей или животных.
Никогда не погружайте паровой утюг в воду или любую другую жидкость. Никогда не ставьте его под проточный кран.
Перед заполнением резервуара водой необходимо вынуть вилку из розетки.

ПОЖАЛУЙСТА, СОХРАНИТЕ ЭТУ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ
Защита окружающей среды прежде всего!
(i) Ваш прибор содержит ценные материалы, которые могут быть
восстановлены или переработаны.
⇒ Оставьте его в местном пункте сбора мусора.

ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ

Перед нагревом утюга удалите все этикетки с подошвы.
Перед первым использованием функции подачи пара в утюге мы рекомендуем дать утюгу поработать несколько секунд в горизонтальном положении, не касаясь белья. Удерживая утюг в этом положении, несколько раз нажмите на кнопку подачи пара.
Во время первых нескольких применений прибор может выделять дым, безвредный запах и легкое выделение частиц. Это просто сгорающие инженерные остатки производственного процесса. Они безвредны и быстро исчезнут.

ПОДГОТОВКА

Какую воду использовать?

Ваш прибор рассчитан на использование неочищенной водопроводной воды. Однако необходимо периодически очищать паровую камеру от любых минеральных отложений.
Не используйте чистую деминерализованную или чистую дистиллированную воду, воду из сушилок для белья, ароматизированную или умягченную воду, дождевую воду, фильтрованную, бутилированную или кипяченую воду, воду из холодильников, батарей или кондиционеров, чистую дистиллированную воду или дождевую воду, поскольку они могут повредить железо. Эти типы воды содержат органические отходы, минеральные элементы, которые концентрируются при нагревании и вызывают разбрызгивание, коричневое окрашивание, протечку или преждевременный износ утюга

Если у вас очень жесткая вода, смешайте 50 % необработанной водопроводной воды с 50 % дистиллированной воды (продается в хозяйственных магазинах).

Наполнение резервуара для воды

ИСПОЛЬЗОВАНИЕ

Включите прибор в розетку.

Регулировка температуры и подачи пара

Установите регулятор подачи пара на
Установите ползунок в положение «нормальный» или «эко».
Умная технология вашего утюга обеспечивает оптимальное сочетание температуры и мощности пара для глажения всех типов тканей. В нормальных условиях использования, с нормальными или экономичными настройками, вы можете гладить все типы тканей, показанные на пиктограммах выше, напр. лен деним шелк хлопок полиэстер шерсть вискоза…
За исключением тканей, которые нельзя гладить. В экономичном режиме вы экономите 20 % энергии по сравнению с обычным режимом.
Загорается индикатор температуры. OK
Автоматически выключится, как только подошва достигнет желаемой температуры.

Сухое глажение

Установите регулятор пара на
Вы можете продолжать глажение, когда индикатор погаснет.

Больше пара

Установите ползунок в положение «нормальный» или «эко».
Периодически нажимайте кнопку турбопара (турбопар).
Во избежание попадания капель воды на белье соблюдайте интервал в несколько секунд между каждым нажатием.

Вертикальное паровое глажение

Установите термостат в положение «Нормальный»

Нажимайте кнопку турбопара (турбопар) импульсами, перемещая утюг сверху вниз.
Держите утюг на расстоянии нескольких сантиметров от одежды, чтобы не прожечь деликатные ткани.
При необходимости повторите действие.
Повесьте изделие на вешалку, удерживая ткань натянутой одной рукой. Пар очень горячий; никогда не гладьте одежду паром во время ношения — всегда используйте вешалку.

Увлажнение одежды (спрей)

При сухом глажении или глажке с паром несколько раз нажмите кнопку распыления, чтобы увлажнить одежду и разгладить неподатливые складки.
Прежде чем использовать кнопку распылителя, убедитесь, что в баке есть вода.

Во время глажки

Не кладите утюг на подошву; используйте для этой цели упор для пятки.

Функция автоматического отключения

Если утюг не используется более 8 минут на подставке для пятки или более 5 мин. лежа на горизонтальной поверхности или на боку, электронная система отключит питание, утюг перестанет нагреваться, а индикатор температуры начнет мигать.
Чтобы перезапустить утюг, осторожно переместите его, пока индикатор не перестанет мигать.

ХРАНЕНИЕ И ОБСЛУЖИВАНИЕ УТЮГА

Хранение утюга

Отключите утюг от сети и подождите, пока подошва остынет (около 1 часа).
Опорожните резервуар для воды.
Установите регулятор подачи пара на

Оберните шнур вокруг нижней части корпуса утюга. Храните утюг на подставке для пятки.

Очистка клапана защиты от накипи (раз в месяц)

Отключите утюг от сети и опорожните резервуар для воды.
Чтобы снять клапан защиты от накипи, откройте крышку резервуара для воды и потяните клапан рядом с регулятором подачи пара.
Замочите клапан на 4 часа в стакане воды с лимонным соком.
Промойте клапан под краном.
Вставьте клапан на место, нажимая на него до щелчка.

Осторожно! Никогда не прикасайтесь к концу клапана. Утюг не будет работать без клапана против накипи.

Удаление накипи из паровой камеры (один раз в месяц)

Дайте утюгу нагреться с полным резервуаром для воды, когда он стоит на подставке для пяток и с термостатом, установленным в нормальное положение.
Когда индикатор погаснет, отключите утюг от сети и поместите его над раковиной.
Снимите клапан защиты от накипи.
Аккуратно встряхивайте утюг в горизонтальном положении над раковиной, пока часть воды (содержащей загрязнения) не вытечет из подошвы. Вы можете нажать курок турбо пара, чтобы помочь вымыть минералы.
Чтобы завершить процесс, замените клапан защиты от накипи, нажимая на него до щелчка.
Включите утюг на 2 минуты в подставку для пятки, чтобы высушить подошву.
Отключите утюг от сети и, когда он остынет, протрите его мягкой тканью.
Никогда не используйте химические или абразивные продукты.

При следующем использовании включите утюг в горизонтальном положении, не касаясь белья, чтобы удалить воду, содержащую минеральные остатки, оставшиеся на подошве.

Очистка подошвы

Пока подошва еще теплая, очистите ее влажной неметаллической губкой.
Никогда не используйте химические или абразивные продукты.

ЕСТЬ ПРОБЛЕМА С ВАШИМ УТЮГОМ?

Если у вас есть какие-либо проблемы или вопросы, сначала позвоните в нашу службу по работе с клиентами
, чтобы получить квалифицированную помощь и совет.
См. номер службы поддержки в отдельной брошюре о гарантии и списке стран.

www.tefal.com

1800138722-05/16-/ftr2

Документы/Ресурсы

Каталожные номера

Кухонная и бытовая техника — T-fal

12 августа 2021 17 августа 2021 Posted inTefalМетки: Smart Protect, Паровой утюг, Tefal

Как разобрать утюг Tefal?

Как работает электрический утюг?
Ремонт утюга своими руками
Советы хозяйке:

С давних времен люди старались убрать с одежды заломы и заломы, чтобы выглядеть более опрятно и приятно — как себе, так и окружающим. Для этого использовались плоские камни или сковороды, в которых лежали угли. Патент на электрический утюг был получен только в конце девятнадцатого века, и с этого времени начинается эпоха совершенствования подобных устройств. Современное разнообразие бытовой техники этого назначения впечатляет каждого, но даже самый надежный прибор со временем может выйти из строя. Как разобрать утюг Tefal или Philips, чтобы выяснить причины выхода из строя, неправильной работы устройства и отремонтировать его, вы узнаете из этой статьи.

к содержанию ↑

Как работает электрический утюг?

Электрический утюг можно сравнить с электрическим чайником:

Для нагревания устройства на него подается напряжение.
Для того, чтобы процесс был быстрым, обычно используют мощные генераторы мощности мощностью 1000-2200 Вт.
Если бы такая мощность была постоянной, то подошва раскалялась бы докрасна и вещи портились бы при глажке. Чтобы этого не произошло, утюг оснащен терморегулятором.
Для регулировки температуры поворачивается круглая ручка. Поворот по часовой стрелке вызывает значительное повышение температуры.
При включении или выключении контроллера слышен характерный щелчок.
Шнур питания предназначен для ввода напряжения. Если устройство не включается, его необходимо отремонтировать.

Важно! Если ремонтируются утюги Philips Philips, в конструкции регулятора можно увидеть встроенную специальную биметаллическую пластину. Благодаря ему регулируется температура. При повышении температуры начинается расширение пластины. Когда он достигает определенного размера, нагрев устройства прекращается.

к оглавлению ↑

Ремонт утюга своими руками

Чаще всего утюг ремонтируют своими руками. Для этого нужно подготовить инструменты: отвертку и тестер с лампочкой.

Важно! Даже если вам нужно только починить шнур, утюг придется разобрать.

Утюги разных производителей могут иметь разный дизайн, но всегда есть общие моменты:

Для крепления подошвы и корпуса используются не только защелки, но и винтики, которые придется тщательно искать. Часто их размещают под декоративными заглушками, баком для воды или другими элементами.
Если при включении прибора лампочки не загораются, то проблема скорее всего в шнуре.

Имея на руках эту информацию, вы точно справитесь с задачей по разборке утюга Tefal.

Ремонт шнура

В 20 процентах случаев поломка связана с нерабочим состоянием шнура. Для его проверки необходимо выполнить следующие действия:

Снять заднюю крышку утюга.
Проверить напряжение тестером.
Если лампочка тестера не загорается, шнур укорачивается и проверяется заново.

Важно! Если лампочка загорелась, проблема не в шнуре и нужно разбирать утюг Tefal дальше.

Ремонт термопредохранителя:

В этом случае ремонт утюга начинается с его отключения от сети.
Затем провода для непрерывности подключаются к тепловому предохранителю с обеих сторон.

Если лампа не загорается, предохранитель неисправен. Его можно снять и закоротить электрическую сеть в этой части.

Важно! В этом случае не стоит переживать, ведь при исправной работе термостата отсутствующий предохранитель проблем не доставляет.

Ремонт регулятора температуры

Перед разборкой утюга Tefal нужно попробовать снять внешнюю ручку регулятора. Для этого его нужно немного поддеть. В случае если попытка не удалась, винты откручиваются и корпус снимается.

Для проверки исправности:

Регулятор установлен в крайние положения. Если это не получается легко, вы должны использовать плоскогубцы.
Звонит электрическая сеть и крутится контроллер.

Важно! Если лампочка загорается в крайних положениях, то обрыва в терморегуляторе нет, если нет, то потребуется зачистка контактов. В этом случае используется наждачная бумага или обычная пилочка для ногтей.

Ремонтируем ТЭН

Если все основные узлы проверены, то ремонт утюга Tefal не закончен. Скорее всего, проблема кроется в неисправности нагревательного элемента. Даже если вы умеете разбирать утюг Брауна, это не поможет. Замена ТЭНа практически невозможна — практически во всех случаях устройство придется выбросить.

Важно! Даже если выкинуть старый утюг, оставить шнур. Пригодится для ремонта другой бытовой техники.

Ремонтируем систему зачистки

Во избежание проблем необходимо использовать дистиллированную, фильтрованную или кипяченую воду. Часто при ремонте системы зачистки приходится удалять накипь. Для этого процесса вам не нужно знать, как разобрать утюг Philips, Tefal или Brown. Вы будете действовать следующим образом:

Для очистки утюг помещается в большую емкость с водой. Уровень воды должен быть выше подошвы на полтора сантиметра.
Максимальное значение должно быть установлено на регуляторе пара. Заднюю часть устройства следует немного приподнять с помощью подставочек.

Важно! Категорически запрещается включать утюг в сеть во время процесса очистки от накипи.

Добавьте в воду уксус (1 стакан на литр воды).
Ставим емкость на тарелку и ждем, когда закипит вода.
После небольшого остывания снова поставить емкость на огонь. Повторите процедуру два-четыре раза.

Важно! Уксус можно заменить лимонной кислотой или специальным средством для удаления накипи.

к оглавлению ↑

Совет хозяйке:

Перед началом глажки следует проверить подошву — на ней не должно быть пыли и ворсинок. Не протирайте горячую подошву.
Вещи из льна и хлопка лучше гладить с изнаночной стороны, так как ткань может стать блестящей.
Для глажки шерстяных вещей и темных тканей целесообразно использовать специальную ткань или марлю.
Нельзя носить только выглаженные вещи. Они должны немного висеть на вешалке.
Необходимо выучить этикетки на одежде, чтобы не испортить ткань.
Нельзя применять стриппинг для замши, кожи и искусственного меха.

Из этой статьи вы узнали пошаговую инструкцию и некоторые хитрости, как разобрать утюг Tefal, Philips, Brown, и как самому отремонтировать устройство. Те же советы вы можете применить на практике и для других моделей бытовой техники, а правила эксплуатации и обслуживания для всех устройств одинаковы.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

TEFAL STEAR IRON [PDF] USER RENGEL
