Как обжать витую пару: пошаговое руководство
8 мая 2021 Ликбез Технологии
Просто следуйте инструкции, и всё получится.
1. Разберитесь с основами
Витая пара — это кабель для соединения устройств в локальной сети. Внутри у него восемь разноцветных проводников, которые свиты между собой попарно. На каждом конце кабеля есть коннектор 8P8C. Да‑да, не RJ‑45, а именно 8P8C — именно так правильно называются штекеры, которые мы вставляем в роутер и компьютер.

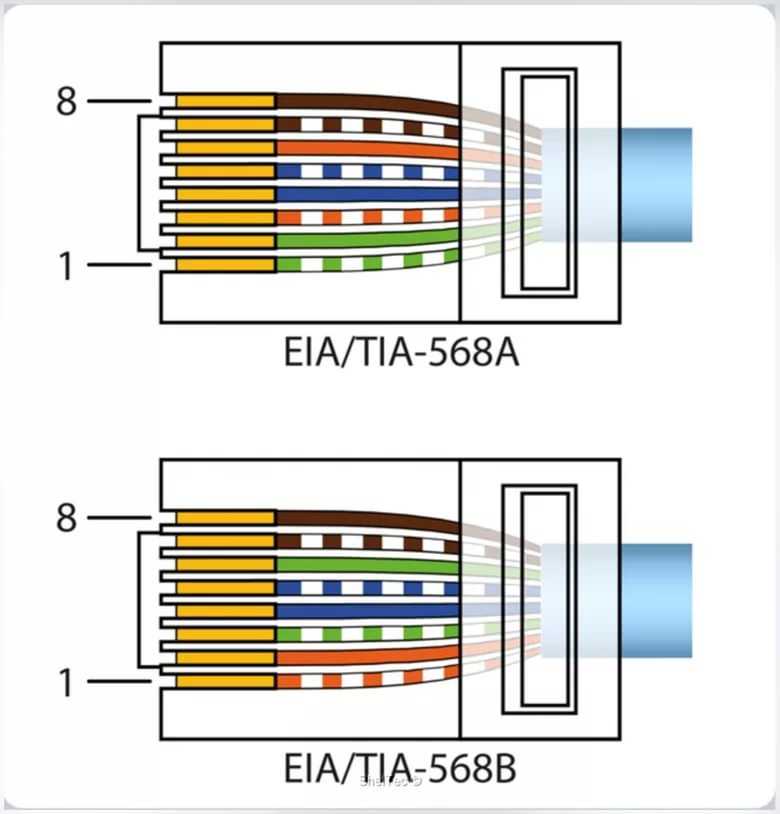

Жилы внутри коннекторов располагаются в определённой последовательности в зависимости от стандарта — сейчас актуальны T568A или T568B. При этом порядок проводников в штекерах с двух сторон может быть как одинаковым (прямой кабель), так и разным (кросс‑кабель). Первыми соединяются пассивное и активное устройства, например, компьютер и роутер, а вторым — два пассивных, например пара компьютеров.
Во всём этом легко запутаться, но не спешите пугаться: строгое соблюдение подобных правил было актуально много лет назад.
Сейчас порты во всех относительно современных устройствах умеют автоматически распознавать тип соединения и подстраиваться под него. Поэтому неважно, какой кабель или схему использовать, — всё будет работать.
Чаще всего применяют прямой кабель — чтобы не путаться — и стандарт T568B, как более актуальный. Мы рекомендуем поступить именно так.
Исключение составляют разве что PoE‑устройства, вроде камер, которые получают питание по витой паре. При разном порядке жил на концах кабеля они не смогут работать.
2. Приготовьте всё необходимое
Вот что вам понадобится:
- кабель;
- коннекторы 8P8C;
- кусачки или ножницы;
- отвёртка с плоским шлицем.
Желательно, взять штекеров с запасом — на случай, если не получится с первого раза. Сама обжимка выполняется специальным инструментом — кримпером. Но для разового использования покупать его нет смысла. Ведь можно легко обойтись подручными средствами, вроде плоской отвёртки или ножа.
3. Снимите внешнюю оболочку с кабеля
Кадр: Electronics&Computers / YouTubeОтрежьте кусок витой пары необходимой длины и аккуратно снимите по 2–3 см внешней изоляции с обоих концов. Её нужно прорезать не до конца, чтобы не повредить жилы. Для этого возьмите ножницы, слегка сожмите их и покрутите вокруг оси кабеля. Затем просто снимите надрезанную оболочку руками.
Не зачищайте слишком много: если изоляция не будет заходить внутрь разъёма, он плохо зафиксируется на кабеле и со временем контакт может нарушиться.
4. Выровняйте и подрежьте жилы
Кадр: Electronics&Computers / YouTubeОтрежьте капроновую нить, которая проходит рядом с жилами, чтобы она не мешала. Расплетите пары проводников, выпрямите их и выровняйте в одну линию. Теперь кусачками или ножницами подрежьте жилы на несколько миллиметров, чтобы все они были одинаковой длины.
5. Расположите проводники в правильном порядке
Схема размещения проводников в коннекторах для прямого кабеля T568B Иллюстрация: Артём Козориз / ЛайфхакерКак и договаривались, мы будем использовать прямой обжим по схеме T568B.
Ориентируясь на схему, расставьте все жилы в нужной последовательности. Первым должен идти бело‑оранжевый проводник, а последним — коричневый. И так на обоих концах кабеля. Если после перестановки жилы стали разной длины — подрежьте их ещё раз.
6. Наденьте коннектор
Кадр: Electronics&Computers / YouTubeПереверните штекер язычком защёлки вниз. Возьмите его так, чтобы сторона, куда вставляется кабель, была направлена к вам, и вставьте проводники в отведённое для них место. Предварительно зачищать их не нужно.
Проследите за тем, чтобы жилы вошли до упора и не перепутались в процессе. Обратите внимание: для надёжного соединения в разъём должны входить не только проводники, но и 8–10 мм внешней оболочки.
7. Закрепите разъём
Кадр: Electronics&Computers / YouTubeДалее нужно зафиксировать штекер, который нужен для того, чтобы кабель ненароком не выдернулся и вы не остались без интернета. Это можно сделать и потом, но лучше не откладывать: так не придётся придерживать жилы при обжиме.
Для этого разверните штекер контактами вверх и положите на стол или другую твёрдую поверхность. Убедитесь, что внешняя оболочка входит чуть глубже фиксатора. Если это не так, вытащите провод и немного укоротите жилы. Надавите отвёрткой на небольшой лепесток в углублении у края разъёма, чтобы прижать кабель.
8. Выполните обжим
Кадр: Electronics&Computers / YouTubeТеперь самое время обжать коннектор. При наличии кримпера его достаточно просто вставить в инструмент и нажать на рукоятку. Мы же будем действовать несколько иначе. Но этот способ ненамного сложнее.
Не переворачивая штекер, придерживайте его рукой. Возьмите плоскую отвёртку и с усилием (но не чрезмерным) поочерёдно надавите на все контакты. Вы почувствуете, как они поддадутся и немного опустятся, прорезав изоляцию жил и зафиксировав их.
Правильно обжатые контакты должны располагаться вровень с поверхностью штекера — они должны быть немного утоплены в неё. В противном случае коннектор будет туго вставляться в разъём.
9. Проверьте работу кабеля
Остаётся соединить нашей витой парой роутер и компьютер (ну или другие устройства) и проверить, есть ли интернет. Если всё сделано верно, то на разъёмах девайсов замигают светодиоды и через пару секунд появится подключение.
Если кабель не заработает, попробуйте ещё раз прожать контакты — возможно, какой‑то из них сел не полностью. Также обязательно убедитесь, что жилы в коннекторе расположены в правильной последовательности. Если они перепутаны — обрежьте штекер и выполните обжим ещё раз.
Читайте также 💿⚙️💻
- Как подключить второй монитор к компьютеру
- Как подключить камеру к компьютеру
- Как подключить компьютер к телевизору
- Как подключить проводные и беспроводные наушники к компьютеру
- Как подключить телефон к телевизору с помощью провода?
Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)
Обжим кабелья UTP 5 cat.
(Обжим витой пары) коннектором RJ-45
С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB. Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.
Для тех кто любит читать — ниже приведу краткий мануал.
Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара.
Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.
Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.
2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.
3. Обжимной инструмент
Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.
Какой тип соединение вам нужен?

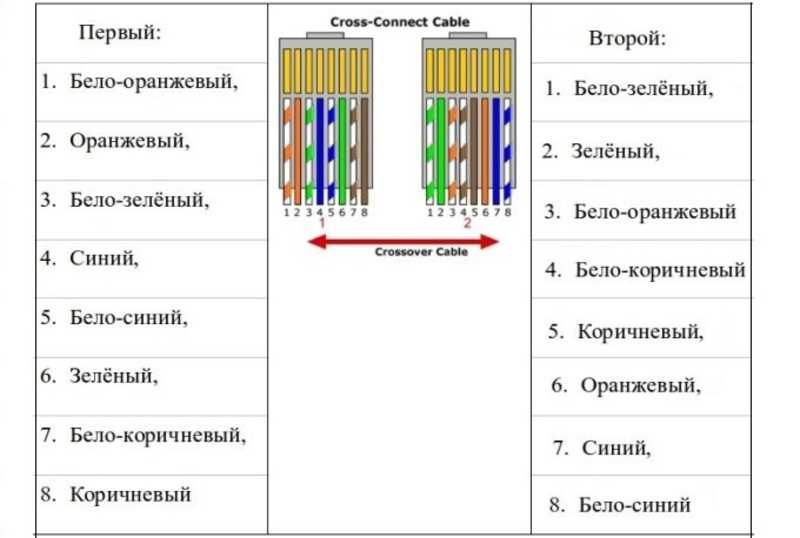

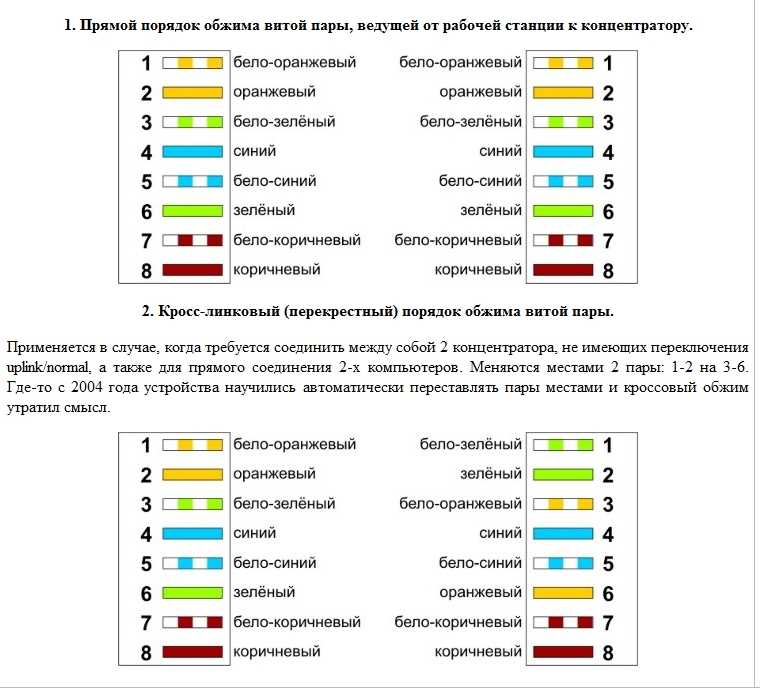

Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).
нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.
е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.
Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).
Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.
Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.
Последовательность действий:
— Снимаем изоляцию с сетевого кабеля.
При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.
— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.
— Коннектор надо держать пластиковым фиксатором от себя вниз.

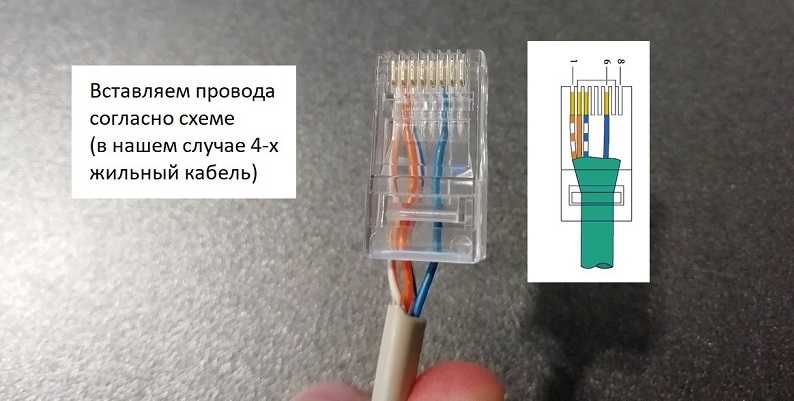

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.
— Вставляем коннектор в разъём кримпера и зажимаем до упора.
Витая пара обжата, патч-корд готов к употреблению!
Запись опубликована автором XasaH в рубрике Общие вопросы с метками ADSL, FTTB, UTP, обжим lan, обжим витой пары, обжим кабеля, патч-корд.
Помогло? Посоветуйте друзьям!
© NastroiSam.RU Все права защищены. Запрещено использование материалов сайта без согласия авторов.
| 16.7 МБ / 0.001 сек |
Как сделать соединительный Ethernet-кабель Cat5e
Шаг 1Эта процедура обычно применяется к разъемам Cat 5e RJ45.
Для соединителей, использующих «нагрузочную планку», дается альтернативный метод.См. Соединители
Шаг 2Обрежьте кабель до необходимой длины.
Если вы планируете использовать сапоги без шипов, самое время их надеть.
Убедитесь, что башмаки обращены наружу к разъему.См. Сапоги без шипов
Шаг 3Зачистите оболочку кабеля примерно на 1 дюйм.
Используйте нож, прилагаемый к обжимному инструменту, или полоску вручную.
Будьте осторожны, чтобы не перерезать отдельные провода.
Раскрутите каждую из 4 пар и максимально выпрямите каждую проволоку между пальцами.
Шаг 4
Используйте схему подключения 568-B на обоих концах стандартного соединительного кабеля.
Шаг 5
Соедините все провода как можно ближе.
Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Обрежьте все провода под идеальным углом 90 градусов от кабеля,
1/2 дюйма от конца оболочки кабеля.
Используйте острый режущий инструмент, чтобы не раздавить концы проводов.См. Прецизионный режущий инструмент
Шаг 6
Аккуратно вставьте провода в разъем контактами разъема вверх.
Приложите умеренное усилие, чтобы правильно прижать провода к контактам в разъеме.Альтернатива для соединителей типа «нагрузочная балка»А.
Обратите внимание, что нагрузочная дуга имеет прорези на одной стороне и фланцевую кромку на одном конце.
Сторона с прорезями должна быть обращена к контактам внутри разъема.
Провода вставлены в фланцевый конец.
Б.Плотно держите сгруппированные (и отсортированные) провода между большим и указательным пальцами.
Отрежьте все провода под острым углом от кабеля.
Используйте острый режущий инструмент, чтобы не раздавить концы проводов.
С.Держите нагрузочную планку так, чтобы расположенные в шахматном порядке отверстия были обращены к кабелю.
Вставьте провода через нагрузочную планку по одному, тщательно соблюдая ориентацию.
Сдвиньте планку груза как можно ниже.
Д.Шаг 7Отрежьте лишние концы проводов прямым разрезом на расстоянии примерно 0,25 дюйма от нагрузочной планки.
Повернув штырьки соединителя вверх, вставьте нагрузочную штангу в сборе в соединитель.
Убедитесь, что провода плотно прилегают к концу соединителя.
Коричневая пара проводов должна быть с правой стороны
Осмотрите кончик разъема, чтобы убедиться, что все провода полностью вставлены.
Конец каждого провода должен быть у вас на виду.
Оболочка кабеля внутри разъема должна быть достаточной для обжима.Совет: Сдвиньте планку вперед, насколько это необходимо, чтобы обеспечить идеальное положение.
Шаг 8 Поместите разъем в обжимной инструмент и сильно сожмите, чтобы рукоятка полностью повернулась.
См. Инструменты для обжима
Шаг 9
Повторите процесс на другом конце, используя нужную схему подключения.
По завершении обязательно плотно наденьте защитные чехлы на разъемы.
Шаг 10Всегда используйте кабельный тестер для проверки непрерывности, обрывов и коротких замыканий.
См. Кабельные тестеры
Шаг 11Создание патч-кабелей требует практики, так что продолжайте в том же духе, пока не овладеете техникой!
Скачать Как сделать соединительный кабель категории 5
Вопросы? Комментарии? Свяжитесь с нами по телефону 866-738-8993
Как обжать сетевые соединительные кабели Cat5/Cat6 (разъемы RJ45)
Как собрать кабели Ethernet CAT5e или CAT6 с нуля и подключить их с помощью разъемов RJ45.
В тех случаях, когда стандартного патч-корда недостаточно, знание того, как заделывать сетевые кабели с помощью штекера RJ45, является полезным навыком.
Чтобы начать делать собственные кабели Ethernet, вам понадобится…
- https://geni. us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего варианта использования, но мы не будем вдаваться в различия в этом видео
- https://geni.us/RJ45Plugs — вилки RJ45 — и опционально чехлы для снятия натяжения, которые помогают предотвратить защелкивание маленького рычажка зажима
- https://geni.us/RJ45Crimper — инструмент для обжима RJ45
- https://geni.us/WireStrippers — Несколько инструментов для зачистки проводов
- https://geni.us/NetworkCableTester — Кабельный тестер — необходим для проверки кабеля и все 8 подключений верны и работают, прежде чем вы начнете использовать их в настройке сети.
us/Cat6 — барабан кабеля Ethernet — вероятно, Cat5e, Cat6 или, возможно, даже Cat6a, это будет зависеть от вашего варианта использования, но мы не будем вдаваться в различия в этом видеоПриведенные выше ссылки являются аффилированными, что означает, что мы можем получать небольшую комиссию без каких-либо дополнительных затрат для вас.
Итак, возьмите кусачки и отрежьте столько кабеля, сколько вам нужно для кабельной трассы, над которой вы работаете, обязательно оставляя достаточное количество лишнего, отчасти потому, что несколько сантиметров будут обрезаны с обоих концов, и , потому что всегда лучше иметь немного лишнего, чем понять, что кабель слишком короткий! Некоторые инструменты для обжима также включают кусачки и стриппер, хотя я предпочитаю использовать свои собственные отдельные кусачки и стрипперы, но решать вам.
Если вы собираетесь надевать компенсационные сапоги, наденьте их сейчас, прежде чем начинать надевать конец.
Сетевой кабель состоит из 4 витых пар, всего 8 проводов. Кабель Cat6 обычно также имеет свободную пластиковую жилу, проходящую по центру, чтобы уменьшить перекрестные помехи между этими 4 витыми парами. Каждая пара имеет цветовую маркировку: одна из пар однотонная, а другая — дань уважения американскому рок-дуэту из Детройта.
Снимите наружную оболочку примерно на 3 см, стараясь не повредить внутренние проводники. Отрежьте пластиковый разделитель перекрестных помех и нить рипкорда, которые проходят внутри кабеля. Затем раскрутите все 4 пары проводов, крепко зажмите каждый провод между большим и указательным пальцами и пройдитесь, чтобы выпрямить их все, насколько это возможно.
Вы можете использовать кусок куртки, который вы только что сняли, чтобы помочь раскрутить пары, если хотите, сдвинув его вниз между ними вот так. Многие люди предпочитают делать это таким образом, так как это немного легче для ваших пальцев!
Теперь пришло время расположить 8 проводов в правильном порядке, чтобы мы могли подать их в вилку.
Я храню эту маленькую распечатку в своей корзине с разъемами, или вы можете просто погуглить «схема подключения RJ45». Есть 2 основных стандарта, Т-568А и Т-568Б — разница только в том, что зеленые и апельсины меняются местами. Ключевым моментом является то, что проводка одинакова на обоих концах кабеля, поэтому, если вы просто делаете отрезок кабеля для себя дома и заделываете оба конца вилкой RJ45, то это действительно не имеет никакого значения — пока вы используете один и тот же конец. Я предпочитаю Т-568Б, потому что он наиболее распространен.
Итак, это оранжевый и белый, сплошной оранжевый, зеленый и белый, сплошной синий, синий и белый, сплошной зеленый, коричневый и белый, сплошной коричневый.
Если вы добавляете кабели к существующей установке или заменяете неисправный конец, убедитесь, что вы используете тот стандарт, который уже используется в этом месте, чтобы облегчить себе и другим инженерам, которые могут работать там после ты.
Итак, расставьте их в правильном порядке и снова проведите пальцами по ним, чтобы выпрямить их еще больше, чтобы они сидели правильно и в правильном положении.
На этом этапе я считаю полезным взять кусачки и аккуратно зажать кабели — но пока не обрезать их — и связать концы прямо друг с другом и дважды проверить, что цвета все еще в правильном порядке.
Затем возьмите штекер RJ45 и поднесите его к концу кабеля, совместив конец внешней оболочки с точкой, где он будет находиться внутри штекера. Ключевым моментом здесь является то, что мы хотим, чтобы все 8 проводов внутри вилки были достаточно длинными, чтобы дотянуться до самого конца, но не настолько длинными, чтобы внешняя оболочка не была надежно зажата, когда мы обжимаем ее через мгновение.
Затем сдвиньте ножницы по проводам, держа их вместе и в правильном порядке, и остановитесь на одном уровне с самым кончиком штекера RJ45. Опустите вилку на мгновение и крепко держите провода между большим и указательным пальцами, отрезая лишнее, чтобы они оставались вместе и в правильном порядке.
Затем, стараясь не допустить их ослабления, вставьте их вверх и в штекер так, чтобы конец зажима был обращен от вас.
Убедитесь, что вы протолкнули его полностью к штифтам на конце и так, чтобы внешняя оболочка была полностью внутри, готовая к захвату при обжиме.
Визуально проверьте цвета, чтобы убедиться, что они все еще в правильном порядке, а затем используйте обжимной инструмент, чтобы закончить работу. Это делает две вещи: он соединяет все 8 проводов с медными штырями на конце и сгибает захват, чтобы надежно удерживать весь кабель внутри вилки.
Затем вы можете надеть компенсатор натяжения вверх и на клипсу, и это первый конец! Повторите точно такой же процесс с тем же порядком проводки для другого конца, а затем обязательно проверьте кабель с помощью кабельного тестера, подобного этому.
Проверяет все 8 проводов по отдельности — он сообщает вам, что 8 соединений в порядке на обоих концах, а также что они подключены правильно на обоих концах в правильном порядке — или, по крайней мере, в одинаковом порядке на обоих концах. Он делает это, отправляя импульс по каждому проводу по очереди, от ведущего устройства к удаленному.
