Пила мини циркулярная: как сделать своими руками

Содержание

• 1 Что такое мини пила циркулярная
• 2 Как сделать самодельную мини пилу
• 3 Для чего нужна дисковая мини пила

Циркулярная пила – это полезный помощник для мужчин в домашнем хозяйстве или мастерских. Оборудование подойдет для работы с небольшими по размерам древесными материалами. Его можно изготовить самостоятельно, или приобрести готовое устройство. Второй вариант не вызывает много вопросов, но в случае первого необходимо разобраться более детально в конструкции, пошаговой инструкции и целях назначения.

Что такое мини пила циркулярная

Электрическая мини циркулярка – оборудование узкого профиля, которое вполне способно заменить обычную циркулярную пилу или угловую шлифовальную машинку.

Инструмент является незаменимым для домашнего строительства. Он справится с резкой любого пиломатериала при помощи пильного диска.

Устройство пилы имеет непростую конструкцию, но несмотря на это, сделать своими руками ее несложно. Для этого не потребуются специальные навыки электрика или слесаря.

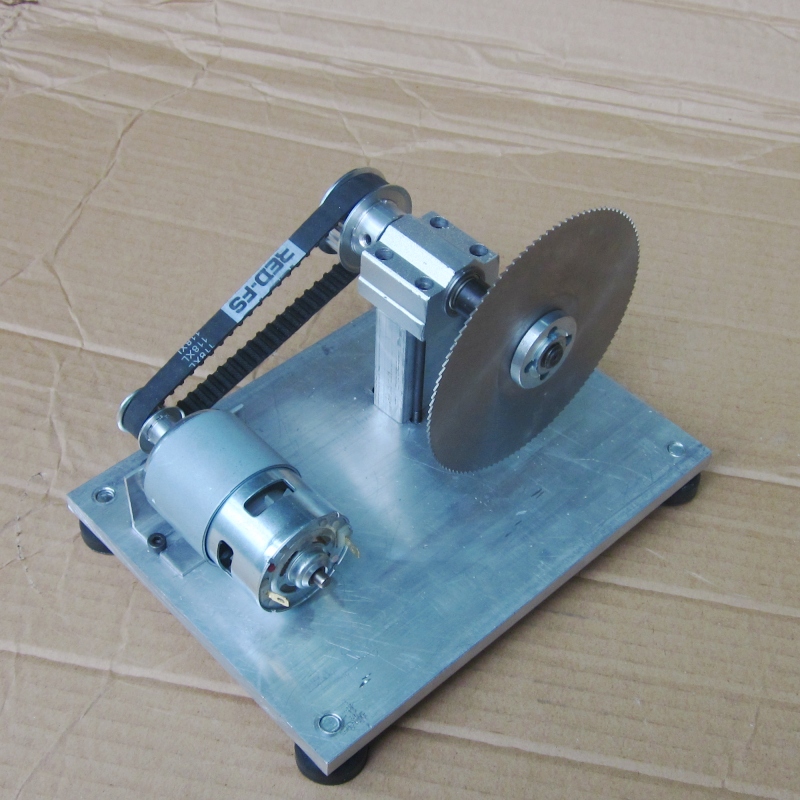

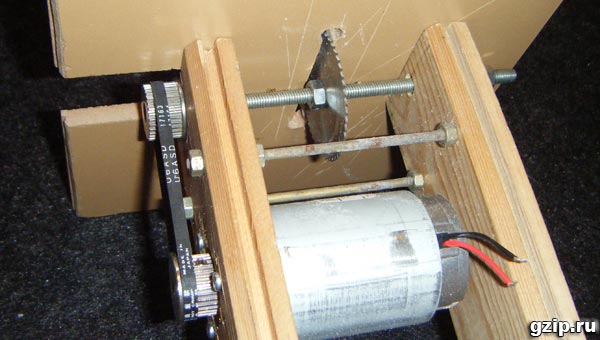

Как сделать самодельную мини пилу

Самым простым вариантом для базы будущей циркулярки будет ламинат, а точнее, его маленькая часть, которая придаст устойчивости для работы и избавит от перемещений, вызванных вибрацией. Такой плотный материал можно использовать и в качестве столешницы.

Для рамы применяют металлическую вагонку, где заранее просверливаются отверстия для подшипников оси, шпилек крепления и двигателя. Для последнего берут моторчик, например, из стиральной машинки или другой электротехники. Мощности в 40 Вт достаточно.



Для вращения частей конструкции применяются ременки без поперечного рифления. Подойдет простая ременная или шестеренная передача.

Ось, которая держит всю пилу, делается из строительной шпильки (6 мм), крепится на две гайки. Шаг резьбы подбирается путем сверления дырок под крепление мотора. Если рама имеет продолговатые прорези – это идеальный вариант для регулировки положения двигательного прибора и натяжения ремня.

Блок питания – элемент, который питает всю конструкцию, напряжения в 24 Вольта будет достаточно для простых работ, более 35 – подойдет для толстых материалов.

На картинке видно, что вылет составляет около сантиметра. Чем тоньше столешница, тем больше это значение. 1 см хватит для оргстекла формата А4, стеклотекстолита размером 10*5, березовой фанеры и пр.

Итак, конструкция состоит из:

1. Стола
2. Моторчика
3. Регулировочного бокового упора
4. Оси
5. Подшипников
6. Ременной передачи
7. Двигателя

Все детали можно найти дома, в гараже или мастерской, то есть нет необходимости тратиться на расходные материалы. Поэтому инструмент своими руками – самый бюджетный вариант, который всегда пригодится в хозяйстве.

Для чего нужна дисковая мини пила

Устройство мини циркулярной пилы принесет пользу для быстрого и удобного распила не очень твердого материала. Например, древесины, мягкого пластика или металла.

Мини пила по дереву позволяет работать с этим материалом как вдоль, так и поперек. Использовать циркулярку можно при угле в 45 градусов. Применяют оборудование для сборки мебели, работы в частных мастерских и др. С ним есть возможность заменить несколько других инструментов, ведь при самостоятельном его изготовлении добавляются необходимые функции на усмотрение мастера.

Таким образом, пила подойдет для работы с:

• деревянными брусками;
• гипсокартоном;
• ламинатом;
• мягким металлом.

Пример по изготовлению мини циркулярной пилы – один из многих вариантов сбора электрического инструмента, но он является самым быстрым, экономичным и легким. Создать циркулярную пилу можно из двигателя или старой болгарки.



10 идей как сделать циркулярную пилу своими руками

Используя угловую шлифмашину (болгарку) или электродвигатель в качестве привода, можно собрать циркулярную пилу для работы в домашней мастерской: от ручной модели или компактной конструкции, которая поместится на столе, до полноценного стационарного станка.

Содержимое

• 1 Настольная циркулярка из болгарки и домкрата
  • 1.1 Чем примечательна данная конструкция?
  • 1.2 Основные этапы работ
  • 1.3 Видео
• 2 Циркулярная пила с подъемным механизмом
  • 2.1 Основные этапы работ
  • 2.2 Видео
• 3 Мини циркулярка из болгарки с пильным диском по дереву
  • 3.1 Основные этапы работ
  • 3.2 Видео
• 4 Как сделать циркулярную пилу с использованием электромотора
  • 4.1 Основные этапы работ
  • 4.2 Видео
• 5 Мини циркулярка из УШМ: универсальный инструмент 2 в 1
  • 5.1 Основные этапы работ
  • 5.2 Видео
• 6 Настольная мини циркулярная пила своими руками
  • 6.1 Какие материалы потребуются
  • 6.2 Изготовление каркаса
  • 6.3 Из чего сделать столешницу?
  • 6.4 Сборка основной части циркулярной пилы
  • 6.5 Установка ручной циркулярки
  • 6.6 Покраска, изготовление упора и монтаж удлинителя
  • 6. 7 Видео
• 7 Как сделать мини циркулярную пилу из электродрели
  • 7.1 Основные этапы работ
  • 7.2 Видео
• 8 Самодельная циркулярная пила с приводом из электрической дрели
  • 8.1 Приступаем к работе
  • 8.2 Видео
• 9 Мини циркулярка своими руками: бюджетный вариант станка
  • 9.1 Основные этапы работ
  • 9.2 Видео
• 10 Как сделать ручную дисковую пилу (циркулярку) из болгарки
  • 10.1 Основные этапы работ
  • 10.2 Видео

Настольная циркулярка из болгарки и домкрата

В данном обзоре мастер покажет, как сделать своими руками настольную циркулярную пилу для домашней мастерской.

Для этого потребуются:

• болгарка;
• автомобильный домкрат;
• деревянные бруски;
• доска;
• МДФ, фанера или ДСП.

Чем примечательна данная конструкция?

Читайте также: Как самому сделать торцовочную пилу с протяжкой

Во-первых, настольная циркулярка обладает компактными размерами, и ее без проблем можно разместить на рабочем столе.

Во-вторых, самоделка выручит в тех случаях, когда нет возможности приобрести заводскую циркулярную пилу или хотя бы ручную циркулярку.

Да, из-за малых размеров на ней не получится распиливать габаритные заготовки (мебельные щиты и листовые материалы), но с небольшими заготовками самодельная циркулярка справится.

Основные этапы работ

Первым делом подготавливаем необходимые заготовки.

Отпиливаем кусок доски (опорную площадку для болгарки), четыре деревянных бруска (стойки) и два куска МДФ, из которых будем делать основание и рабочий столик.

Читайте также: Направляющая для ручного фрезера своими руками

Сверлим отверстия под направляющие. После этого можно приступать к сборке основной части конструкции.

К верхней части опорной площадки крепим болгарку, снизу — прикручиваем автомобильный домкрат, с помощью которого можно будет регулировать вылет пильного диска.

Основание домкрата прикручиваем к основанию станины циркулярной пилы.

Читайте также: Делаем сами: универсальный разметочный инструмент

На последнем этапе останется только установить на болгарку пильный диск по дереву, и сделать в столешнице пропил под него.

Видео

Подробнее о том, как сделать настольную циркулярку из болгарки и домкрата, смотрите в видеоролике ниже. Данной идеей с нами поделился автор FACIL LH. Источник видео — YouTube.

TRUCO PARA TU AMOLADORA — SIERRA CIRCULAR REGULABLE IDEA BRILLANTE FACIL DE HACER

Циркулярная пила с подъемным механизмом

Читайте также: 9 идей как сделать фуганок своими руками

Рассмотрим один из вариантов самодельной циркулярной пилы с подъемным механизмом. Идея конструкции принадлежит автору YouTube канала Alejandro Luis.

Необходимые материалы:

• профильная труба;
• круглая труба;
• уголок металлический;
• подшипники 6004;
• стальной кругляк (вал).

Сначала нужно изготовить раму циркулярной пилы. Для этого будем использовать профтрубу (желательно с толщиной стенки не менее 3 мм). Берем болгарку, и отрезаем заготовки требуемого размера.

Далее свариваем конструкцию требуемого размера. В данном случае размеры рамы составляют — 36х49х81 см.

Рекомендуем также прочитать статью-обзор: подъемный механизм для ручного фрезера.

Основные этапы работ

На следующем этапе отрезаем кусок круглой трубы диаметром 130 мм. Внутрь этой трубы будет устанавливаться вал с подшипниками.

Привариваем к трубе два металлических уголка, после чего запрессовываем по краям подшипники, и вставляем в них вал.

На один конец вала надеваем алюминиевый шкив для ременной передачи, на другой — пильный диск.

Из уголков и металлической полосы свариваем опорную площадку для электродвигателя. С помощью шарнира к ней надо прикрепить еще одну площадку, на которой располагается вал с пильным диском.

Крепим обе площадки к раме. Обратите внимание: относительно друг друга сами площадки будут неподвижны за счет натяжения ремня, при этом вся конструкция целиком будет подвижной относительно рамы.

Подъемный механизм автор изготовил из отрезков уголка, полосы металла, резьбовой шпильки и редуктора болгарки.

На последнем этапе останется только сделать рабочий стол — например, из листового металла.

Видео

Пошаговый процесс изготовления самодельной циркулярной пилы можно увидеть в авторском видеоролике.

SIERRA DE BANCO PARA USO RUDO//CON SISTEMA DE ELEVACIÓN 💪🏻🛠😎

Мини циркулярка из болгарки с пильным диском по дереву

Самодельная мини циркулярка, собранная из маленькой болгарки с пильным диском по дереву может стать временной альтернативой ручной циркулярной пиле, которая не у каждого мастера имеется в мастерской.

Данное приспособление подойдет для распиловки листов фанеры. Распиловку досок толщиной до 20 мм тоже можно производить такой модернизированной болгаркой, однако при использовании инструмента необходимо соблюдать осторожность.

Как вариант, мини циркулярку из маленькой болгарки можно использовать для распиловки ДВП ламинированного, потому что электролобзиком долго и нудно.

Процесс изготовления самоделки достаточно прост: нужно только сделать опорную площадку.

Основные этапы работ

Первым делом необходимо будет вырезать прямоугольную пластину 14х12 см. Затем размечаем и сверлим в ней два отверстия.

Далее с помощью электролобзика с пилкой по металлу или болгарки с отрезным диском вырезаем прорезь.

На следующем этапе вырезаем две небольшие пластины длиной по 6 см. В одной из них сверлим сквозное отверстие — она будет крепиться к болгарке при помощи болта. Вторую пластину нужно приварить к основанию. К ней нужно приварить первую, предварительно прикрутив ее к болгарке.

Зачищаем сварные швы лепестковым диском, устанавливаем угловую шлифмашинку, после чего крепим пильный диск по дереву.

Видео

Подробный процесс изготовления мини циркулярки из болгарки смотрите в видеоролике на сайте.

WOW COOL IDEA FOR ANGLE GRINDER

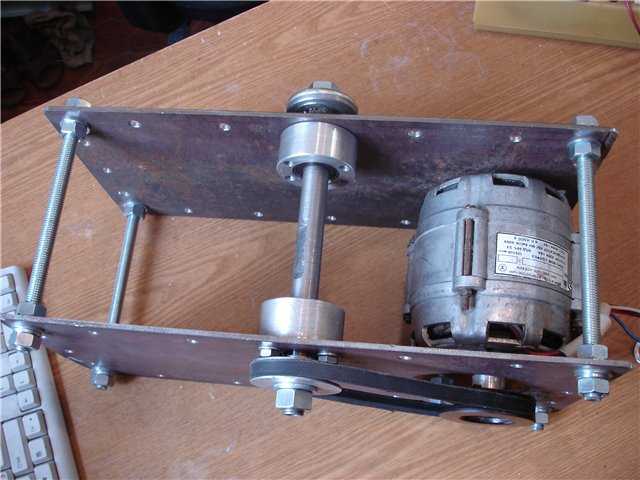

Как сделать циркулярную пилу с использованием электромотора

Циркулярная пила — штука полезная, но купить заводскую конструкцию не каждому по карману. Если вы ищете для себя бюджетный вариант, можно изготовить станок своими руками.

Необходимые материалы:

• профильная труба;
• круглая труба;
• подшипники;
• вал с посадочным местом для пильного диска;
• фанера;
• ходовой винт;
• гайки.

Рекомендуем также прочитать статью: как изготовить настенный органайзер для УШМ и расходников (отрезных и шлифовальных кругов).

Основные этапы работ

Из профильной трубы сваривается прямоугольная рамка. По углам для усиления привариваются косынки. Затем надо изготовить вторую рамку такого же размера, но только уже без косынок.

Отрезаем четыре стойки из профильной трубы, и привариваем их к рамкам. В итоге получится рама циркулярной пилы.

К основанию рамы надо будет прикрутить поворотные колесики, чтобы конструкция была мобильной.

Вал циркулярной пилы помещается внутрь отрезка круглой трубы, по торцам которой запрессовываются подшипники. С одной стороны на вал надевается пильный диск, а с другой — шкив для ременной передачи.

К трубе привариваются две монтажных пластины с крепежными отверстиями. Далее из профильной трубы изготавливается опорная площадка, на которой будут размещаться электродвигатель и вал.

По краям опорной площадки автор приварил шарнирные соединения. Затем площадка приваривается к верхней части рамы.

Для регулировки площадки по высоте используется ходовой винт и две направляющих гайки, приваренные к стойкам рамы.

На конце винта устанавливается маховик.

Устанавливаем вал и электродвигатель. Рабочий стол можно сделать из фанеры или из листового металла. Изготавливаем параллельный упор.

Видео

Подробно о том, как сделать своими руками циркулярную пилу с использованием электромотора, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Fawa Bros.

DIY Tool | Make An Adjustable Table Saw From Motor | How To Build A Table Saw Without Circular Saw

Мини циркулярка из УШМ: универсальный инструмент 2 в 1

Болгарку часто используют для распиловки листовых пиломатериалов: фанеры, ДСП, МДФ и других.

Но, работая этим электроинструментом, сложно добиться ровного реза. Поэтому необходимо немного доработать УШМ.

Доработка заключается в том, чтобы изготовить самодельную насадку (опорную площадку), которая позволит использовать болгарку в качестве мини циркулярки.

Необходимые материалы:

• листовой металл;
• стальная полоса;
• болты с гайками.

Этой интересной идеей поделился автор YouTube канала WHU idemu. Конечно, конструкция далека от идеала, но вполне работоспособная. При желании можно и самому доработать те моменты, которые у вас вызывают сомнения.

Основные этапы работ

Первым делом из листового металла вырезаем прямоугольную пластину требуемого размера (можно исходить из размеров опорной «подошвы» ручной дисковой пилы). Передний край пластины загибаем, а также делаем прорезь для пильного диска.

Далее из уголка или толстого металла изготавливаем две детали. Соединяем их между собой, а потом крепим к защитному кожуху болгарки.

Устанавливаем пильный диск по дереву, после чего привариваем подвижный кронштейн к основанию — металлической пластине.

На следующем этапе из стальной полосы изготавливаем направляющую с пазом, которая служит для регулировки вылета пильного диска.

Привариваем направляющую к основанию.

В паз вставляем болт и фиксируем его гайкой (рекомендую использовать не обычную шестигранную, а барашковую). Головку болта нужно будет приварить к защитному кожуху УШМ.

Получившийся в итоге инструмент можно использовать как для распила листовых пиломатериалов, так и для резки листового металла, установив на болгарку отрезной диск.

Чтобы рез получился ровным, нужно будет дополнительно закрепить на поверхности распиливаемого материала направляющую из профильной трубы.

Видео

Подробнее о том, как изготовить такую оснастку для болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Memotong besi///akan lebih mudah mengunakan ALAT INI!!

Настольная мини циркулярная пила своими руками

Для раскройки небольших листов фанеры или распиловки досок в условиях домашней мастерской можно использовать настольную циркулярную пилу, изготовленную своими руками.

За основу самодельной конструкции используется ручная дисковая пила.

Идея изготовления настольной мини циркулярной пилы принадлежит автору YouTube канала Mr. DK DIY — берите на заметку!

Рекомендуем прочитать: как сделать сверлильный станок из электродрели и автомобильных амортизаторов.

Какие материалы потребуются

• профильная труба;
• фанера или МДФ;
• удлинитель с розетками;
• металлический уголок.

Изготовление каркаса

Чтобы сделать металлический каркас, автор решил использовать профильную трубу.

Сначала он отрезал необходимое количество заготовок — 12 штук. Затем сварил две прямоугольных рамки одинакового размера.

Нижнюю и верхнюю часть каркаса автор соединил при помощи вертикальных стоек из профильной трубы.

Из чего сделать столешницу?

В качестве материала можно использовать шлифованную или ламинированную фанеру, МДФ или листовой металл толщиной 2-3 мм.

Металлическая столешница, конечно, надежнее, но из фанеры или МДФ — дешевле.

Вырезаем столешницу требуемого размера, с таким расчетом, чтобы ее края выступали за границы металлокаркаса примерно на 2-3 см.

Сборка основной части циркулярной пилы

В металлическом каркасе необходимо просверлить крепежные отверстия.

Аналогичные отверстия надо просверлить и в столешнице. Затем прикручиваем столешницу к каркасу с помощью винтов и гаек.

Чтобы шляпки винтов не выпирали над столешницей — под них нужно сделать потай.

В столешнице с помощью ручной дисковой пилы автор сделал пропил — паз для пильного диска.

Установка ручной циркулярки

В опорной подошве дисковой пилы необходимо будет просверлить четыре крепежных отверстия.

Прикладываем подошву к нижней части столешницы, и отмечаем места сверления отверстий. Затем ручная циркулярка крепится под столешницей при помощи винтов с гайками.

Покраска, изготовление упора и монтаж удлинителя

Металлический каркас автор покрасил краской из баллончика.

Кнопка на ручной дисковой пиле фиксируется в нажатом положении с помощью пластиковой стяжки.

Электроинструмент подключается к розетке удлинителя, который крепится к металлическому каркасу.

В качестве параллельного упора автор использует кусок строительного уголка. Его тоже надо будет покрасить.

Видео

Как сделать настольную мини циркулярную пилу своими руками, подробно показано на видео ниже. Советуем посмотреть.

Homemade Table Saw

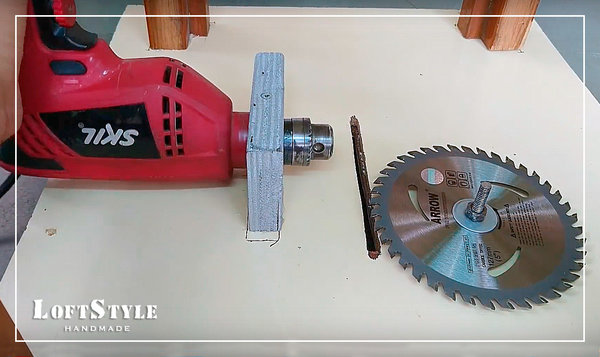

Как сделать мини циркулярную пилу из электродрели

Настольную мини циркулярную пилу для мастерской можно сделать своими руками из электродрели, которая выступает в качестве привода. Элементы корпуса и рабочий стол можно изготовить из фанеры или МДФ.

Данной идеей поделился с нами автор YouTube канала FACIL LH — берите на заметку!

Первым делом необходимо будет определиться с размерами конструкции, желательно нарисовать чертеж на бумаге. Потом отпиливаем заготовки из МДФ.

Самодельная настольная циркулярная пила довольно простая, состоит из нескольких элементов:

• основания;
• корпуса;
• крепления для дрели;
• откидной крышки;
• параллельного упора;
• металлического вала с пильным диском по дереву.

Рекомендуем также прочитать статью-обзор: как изготовить настольный фрезер из двигателя от стиральной машины-автомат.

Основные этапы работ

Сначала из четырех заготовок собираем корпус прямоугольной формы. Прикручиваем его саморезами к основанию.

К верхней части корпуса при помощи двух мебельных петель прикручивается откидная крышка, которая выполняет функцию рабочего стола. В ней надо сделать пропил для пильного диска.

Также в рабочем столе нужно прорезать два паза для установки параллельного упора для заготовок.

В боковых стенках корпуса сверлим два отверстия и вставляем подшипники. Устанавливаем вал (резьбовую шпильку) с пильным диском, фиксируем его гайками.

После этого изготавливаем крепление для электродрели, и прикручиваем его к основанию конструкции. Устанавливаем электродрель, конец вала зажимаем в сверлильном патроне.

На последнем этапе останется только изготовить параллельный упор. Крепится он к рабочему столику при помощи болтов и барашковых гаек. Крепим основание к рабочему столу, и можно приступать к работе.

Видео

Подробно о том, как сделать мини циркулярную пилу из электродрели, показано в авторском видеоролике ниже.

Pocas personas PENSARON hacer esto con un Taladro — Truco Brillante

Самодельная циркулярная пила с приводом из электрической дрели

В данном обзоре расскажем, как сделать своими руками мини циркулярную пилу из фанеры и электрической дрели.

Самоделка отличается компактными размерами, и поэтому без проблем поместится на рабочем столе.Подойдет для распиловки небольших заготовок из дерева.

Для изготовления корпуса самоделки потребуется заготовки из фанеры. В качестве крышки корпуса, которая одновременно является и рабочим столиком, автор использует ламинированную фанеру. Как вариант можно использовать кусок ламинированного ДСП.

В домашней мастерской также могут пригодиться самодельные компактные тиски, которые можно изготовить из обрезков металла.

Приступаем к работе

Первым делом необходимо будет собрать корпус. Отпиливаем заготовки из фанеры нужного размера, после чего скрепляем их на клей ПВА и саморезы.

Отдельно делаем площадку с креплением для электрической дрели. Для этого используем куски фанеры и отрезки металлической полосы, которые выступают в качестве хомутов.

Площадку с дрелью прикручиваем внутри корпуса на петли. Дополнительно устанавливаем регулировочный винт, с помощью которого можно будет регулировать вылет дисковые пилы над поверхностью рабочего столика.

Столешницу из ламинированного куска фанеры крепим к корпусу с помощью петель. Предварительно в столешнице нужно будет сделать две прорези.

На последнем этапе останется только сделать прорезь для дисковой пилы. Для надежной фиксации столешницы автор использует магнитный замок.

Из куска уголка (металлического или алюминиевого) делаем параллельный упор. Крепим его к столешнице, предварительно просверлив в нем отверстия под болты.

Видео

Подробно о том, как сделать циркулярную пилу из электрической дрели, можно посмотреть в авторском видеоролике (автор — Mistry MakeTool) на нашем сайте.

How To Make Drill Powered Table Saw || DIY Mini Table Saw

Мини циркулярка своими руками: бюджетный вариант станка

Самодельная мини циркулярная пила идеально подойдет для распиловки небольших заготовок из листовых материалов: фанеры, MDF, ДВП и ДСП. Этот вариант станка обладает компактными размерами, поэтому не займет много места на рабочем столе.

Для изготовления мини циркулярки потребуются:

• электромотор 775 с кронштейном;
• два корпусных подшипника;
• маленькая дисковая пила;
• переходник с быстрозажимной гайкой;
• алюминиевый шкив с ремнем.

Также потребуются винты и саморезы для крепления деталей. Посадочное место для циркулярной пилы и рабочий стол изготовлены из обрезков MDF разных размеров.

Из вспомогательных комплектующих для изготовления мини-циркулярки потребуются провода и тумблер включения/выключения двигателя. В целом, конструкция данного станка очень простая, поэтому сделать его под силу каждому.

Основные этапы работ

Из плиты MDF вырезаем небольшой кусок прямоугольной формы (размеры — 160х60 мм) и прикручиваем к нему два корпусных подшипника.

На противоположной стороне основания крепится кронштейн с двигателем постоянного тока.

В подшипники вставляется пластиковая трубка, а в нее — металлический стержень диаметром 5 мм. На вал надевается алюминиевый шкив и переходник с гайкой для крепления дисковой пилы.

Соединяем шкив двигателя с ведомым валом при помощи ремня. Рабочую поверхность делаем из куска МДФ с размерами 460х310 мм.

Крепим к нему платформу с мотором и подшипниками, устанавливаем дисковую пилу и направляющую.

На последнем этапе работ останется только подсоединить переключатель к двигателю, а сам мотор — к блоку питания.

Видео

Пошаговый процесс изготовления мини-циркулярки вы можете посмотреть в видеоролике на сайте.

Awesome DIY idea from DC Motor

Как сделать ручную дисковую пилу (циркулярку) из болгарки

Многие мастера не рискуют устанавливать на болгарку пильные диски по дереву, потому что это небезопасно. Но если сделать специальную насадку, то болгарку можно использовать в качестве циркулярной пилы.

В сегодняшней статье рассмотрим идею, которой поделился с нами автор YouTube канала Sean Beardon — берите на заметку.

Необходимые материалы:

• листовой металл;
• болты;
• стальной пруток.

Обратите внимание: мы не призываем изготавливать подобные приспособления для домашнего использования, а всего лишь рассматриваем данную самоделку как идею, которую при желании и наличии опыта вполне реально воплотить в жизнь.

Основные этапы работ

Первым делом из толстого листового металла вырезаем крепежные хомуты. Обрабатываем их на шлифовальном станке.

Высверливаем отверстия, нарезаем резьбу и вкручиваем болты с головкой под шестигранный ключ.

На следующем этапе вырезаем две одинаковых заготовки из тонкого листового металла — это будут боковые стенки защитного кожуха.

Далее вырезаем из листового металла полосу нужной ширины, отрезаем кусок стального кругляка для ручки и приступаем к изготовлению защитного кожуха. Что получилось в итоге, можно посмотреть ниже.

В завершении останется только сделать опорную подошву. Ее можно изготовить из листового металла. Привариваем подошву к нижней части защитного кожуха.

Ну и в самом конце необходимо будет приварить сверху опорной подошвы два крепления для установки регулируемой линейки с упором.

Зачищаем все сварные швы, после чего красим самодельную насадку. Закрепляем ее на болгарке и можно приступать к работе.

Видео

Подробно о том, как сделать ручную дисковую пилу (циркулярку) из болгарки, можно посмотреть ниже — в авторском видеоролике. Спасибо за внимание.

Making a Circular saw angle grinder attachment

Андрей Васильев

Задать вопрос

Папина самодельная настольная пила

Папина самодельная настольная пила Где-то в 1993 году мой отец построил деревянную настольную пилу, чтобы использовать ее в качестве вторая настольная пила в его мастерской

Ключевые части этой пилы были функцией возможности. Когда он изначально купил свой Felder KFS 36 в 1986 году, он пришел с оправкой с небольшим колебанием и раздвижной стол, который изнашивался преждевременно. Фельдер отправил техника из Австрии для замены этих деталей, но папа сохранил старые детали, которые он в итоге использовал для сборки еще одной настольной пилы.

Проблема с оправкой заключалась в вмятине на фланце, которую мы выпрямили. ручным напильником еще до того, как пришел техник. Но раздвижной стол имел шарикоподшипник. шарики, которые проходили прямо в канавках в чугуне. Они носили в чугуна относительно быстро, поэтому на столе образовался некоторый люфт. В общем, неудачная конструкция. Таблица замены была другой дизайн. Я должен добавить, что Felder KFS 36 был совершенно новым модель в то время давно заменена более новыми моделями.

Самодельная пила никогда не предназначалась для «тонкой обработки дерева», а больше для калибровки материалов. Это пила в 1994 году, когда мой папа строил новый дом. Судейство по количеству валяющихся вокруг него опилок и обрезков видно, что пила использовалась в то время. Вероятно, его часто использовали для резки. шпильки 2х4 из больших досок нашего лесопилка

Уловить пыль от этой пилы было невозможно, но мой папа никогда не верил в сбор пыли, так что это не было проблемой.

Но в последние годы пилу в основном использовали как запасной стол. Это, вероятно, не был приведен в действие в течение десятилетия.

Хотя удобно иметь запасную пилу, чтобы сделать несколько разрезов, пока другой стол пила настроена на что-то другое, проблема с этой пилой была в том, что она никогда не пила для чистовых пропилов. У человека обычно нет любые специальные распилы, созданные при первоначальном определении размеров пиломатериала для проекта, так что было удобно использовать для этого основную настольную пилу.

У пилы есть деревянный стол и деревянная направляющая часть, частично металлическая.

Алюминиевая линейка, встроенная в стол, служит шкалой для установки рваный забор.

Изогнутый металлический болт зацепляет ограждение за край стола, чтобы запереть его.

Стол не слишком широк для размера пилы и крайний справа что ограждение можно надежно заблокировать, находится всего в 33 см (11 дюймов) от лезвия. Единственный раз, когда нужно разорвать действительно широкий приклад, это во время работы. с листовыми товарами, такими как фанера. Мой папа никогда не использовал столько фанеры, поэтому не было необходимости в широкой емкости для разрыва.

Пила приводится в действие двигателем мощностью 3 л.с. Друг моего отца-фермер также был представителем поставщика сельскохозяйственного оборудования, и мой отец получил двигатель через него. Многим сельскохозяйственным машинам приходится запускаться под полной нагрузкой, поэтому двигатели для сельхозтехники имеют очень высокий пусковой момент. Это говорит «фермерская пошлина» на бирке мотора.

Вы также можете увидеть зеленые петли под столом (естественно, бывшие в употреблении петли). Они предназначены для простой «регулировки высоты».

Вот стол, наклоненный вверх, чтобы вы могли лучше видеть работу пилы.

Лезвие полностью зафиксировано на месте, без наклона оправки.

Глубину реза можно регулировать, немного приподняв переднюю часть стола. Это не та функция, которой когда-либо пользовался мой отец. Для незаметных сокращений это было проще просто использовать другую настольную пилу. Также выдвижной стол не наклоняется, поэтому не было регулировки глубины пропила для поперечных пропилов.

Раздвижной стол имеет значительный диапазон движения.

Это был раздвижной стол точно такого же размера, как новый на Felder KFS 36. так что мой папа мог просто взять поперечную направляющую и удлинители стола от Felder и прикрепите их к этому для поперечных разрезов.

Скользящий стол имеет небольшой люфт в середине его путешествии, но эта пила не должна была быть сверхточной, так что это не имело значения. так много.

Пильный диск имеет диаметр 40 см (16 дюймов).

Крепление состоит из различных кусков уголка, приваренных к стальной пластине. для беседки.

На настольных пилах Felder приводной ремень находится сразу за фланцем оправки. Двигатель установлен очень близко к валу, позади лезвие, чтобы вал двигателя фактически находился за лезвием. Это делает привод для ленточных пил очень компактным.

На этой пиле большой двигатель установлен на значительном расстоянии от полотна.

Ремень представляет собой изношенный ремень ГРМ, вывернутый наизнанку, чтобы гладкий сторона против венценосных шкивов.

Шкив двигателя сделан из дерева. Это двигатель на 1750 об/мин, так что шкив двигателя намного больше, чтобы пильный диск вращался примерно 3500 об/мин.

Сначала у моего отца были проблемы с удерживанием ремня на пиле.

Моторный шкив не имеет большой выпуклости, и вы можете видеть по потертостям на корпусе двигателя, от которых он соскользнул какой-то момент. Кусок дерева между шкивом и двигателем теперь предотвращает чтобы ремень не слетел таким образом.

Проблема с плоскими ремнями заключается в том, что они нуждаются в сильном натяжении. немного точности, чтобы хорошо отслеживать.

Кроме того, двигатель с очень высоким пусковым моментом всегда вызывает ремень немного проскальзывает, прежде чем лезвие набирает скорость.

Плата, на которой установлен двигатель, может скользить вперед и назад. Болт под этой доской тянет двигатель назад для ремня. натяжение. Плоские ремни требуют достаточного натяжения для работы.

Два винта позволяют перемещать один конец платы, на которой крепится двигатель. бок о бок. Это для регулировки хода ремня.

Большинство машин, использующих плоские ремни, не имеют регулировки тяги. Они есть сделано достаточно точно, чтобы сделать это ненужным. Но это деревянная машина, использующая изношенный ремень ГРМ в качестве приводного, поэтому наличие средства для регулировки отслеживания ремня помогает.

Вся пила на колесах. Деревянные колеса, конечно. Оцинкованная сталь сантехнические трубы выполняют роль осей. Колесо, показанное здесь, также имеет своего рода тормоз, чтобы зафиксировать его на месте.

А вот еще вид на пилу. Я прикрепил расширение стола, и поперечный забор, и встал рядом с ним, чтобы дать лучшее ощущение масштаба. Вы можете нажать на это или любое другое изображение в статье, чтобы увеличить его.

Я не могу сказать, что эта пила была чрезвычайно успешным проектом, поскольку что мой отец больше не использовал его через несколько лет. Но это Интересно посмотреть, с какими проблемами он столкнулся и как он их решил.

Самый большой недостаток, который я вижу в этой пиле, заключается в том, что у нее нет способа чтобы опустить лезвие. Когда лезвие торчит на 11 см (4 3/8 дюйма) вверх от стол, на самом деле это не пила, которую вы хотите использовать для чего-либо но самые большие куски дерева.

Больше деревообрабатывающих станков на моем деревообрабатывающий сайт

Типы двигателей настольной пилы

— какой лучше?

Ежедневный садовник

Если вы думаете о покупке настольной пилы для своей мастерской, необходимо учитывать множество факторов. Вы хотите мобильную версию или ту, которую нельзя будет перемещать? Какой запас вы будете резать? И сколько денег вы готовы потратить?

Одним из наиболее важных моментов, с которым вам придется столкнуться, является тип двигателя, которым оснащен инструмент. Вам нужно сделать это правильно, потому что, в отличие от многих других функций, это не то, что вы можете легко обновить позже. Чтобы помочь, здесь мы рассмотрим возможные типы двигателей пилы — какой из них лучше?

Содержание

Два типа двигателя

Существует два основных типа двигателя – прямой привод и ременный привод. Прежде чем говорить о том, какой из них лучше, давайте посмотрим, чем они отличаются, и подумаем об относительных преимуществах и недостатках каждого типа.

Прямой привод

Двигатели с прямым приводом — это двигатели, в которых лопасть прикреплена непосредственно к двигателю, который ее вращает. Это приводит к более эффективной системе, поскольку теряется меньше энергии, производимой двигателем.

Однако, несмотря на более высокий КПД, двигатели с прямым приводом на самом деле производят меньше энергии, чем двигатели с ременным приводом.

Двигатели с прямым приводом меньше, чем двигатели с ременным приводом, а также легче. Это делает их более распространенными в небольших настольных пилах, таких как 9.0101 Настольные пилы для стройплощадок . Они также дешевле, что делает настольные пилы , содержащие их, в целом дешевле.

Преимущество этих небольших и менее мощных двигателей заключается в том, что они работают тише и производят меньшую вибрацию.

Еще одно их преимущество заключается в том, что поскольку нет необходимости заменять ремень, они требуют меньше обслуживания. Однако, поскольку двигатель находится ближе к лезвию, они легче забиваются опилками, что может привести к их возгоранию.

Преимущества двигателей с прямым приводом

• Дешевле
• Меньший
• Тише
• Меньше вибрации
• Меньше обслуживания
• Более высокая эффективность

Недостатки двигателей с прямым приводом

• Меньшая мощность
• Легко забивается опилками

Ременная передача

Лезвие настольной пилы с ременным приводом приводится в движение клиновидным ремнем, прикрепленным к двигателю, а не непосредственно самим двигателем. Несмотря на более низкую эффективность из-за потери энергии в системе такого типа, они производят больше мощности в целом, а также больший крутящий момент.

Они крупнее двигателей с прямым приводом и тяжелее. По этой причине они чаще встречаются в больших, стационарных типах настольных пил, включая настольные пилы , гибридные настольные пилы , и кабинетные настольные пилы .

Благодаря увеличенной мощности и крутящему моменту они способны выполнять более чистые и точные разрезы, поэтому их предпочитают профессионалы в мастерских.

Система с ременным приводом более шумная, чем система с прямым приводом, а также создает большую вибрацию. Однако повышенная вибрация в некоторой степени сводится на нет тем фактом, что они обычно встречаются в более крупных и тяжелых настольных пилах.

Другим недостатком является то, что они требуют большего обслуживания. Это связано с тем, что ремень, приводящий в движение лезвие, со временем изнашивается и периодически требует замены.

Однако, поскольку двигатель расположен дальше от лезвия, вероятность его засорения опилками меньше, что является одним из преимуществ этого типа двигателя по сравнению с системами прямого привода.

Из-за дополнительной мощности существует повышенная вероятность более сильной отдачи, хотя это то, что вы должны принять, если вам нужно использовать более мощный инструмент.

Эти типы двигателей стоят дороже, а это означает, что настольные пилы, в которых они установлены, также стоят дороже.

Преимущества двигателей с ременным приводом

• Больше мощности и крутящего момента
• Более чистые и точные разрезы
• Меньшая вероятность засорения опилками

Недостатки двигателей с ременным приводом

• Более шумный
• Повышение вибрации
• Требуется дополнительное обслуживание
• Больше
• Дороже
• Более сильная отдача

Что лучше?

Итак, что лучше? Ответ на этот вопрос зависит от ваших требований. В то время как двигатели с прямым приводом, кажется, имеют больше преимуществ, двигатели с ременным приводом являются явными победителями в одной категории: мощность.

Это означает, что если вам нужна большая мощность для работы, а также дополнительные уровни чистой и точной резки, которые они обеспечивают, мотор с ременным приводом — лучший выбор.

Однако, если вам не нужна грубая мощность двигателя с ременным приводом и вы цените такие вещи, как мобильность, более тихая работа и меньшее техническое обслуживание, а также более низкая стоимость, возможно, вам стоит рассмотреть версию с прямым приводом.

Если вы профессиональный плотник, который обычно работает в своей мастерской, и вам нужна максимальная точность в работе, вам, вероятно, лучше всего подойдет двигатель с ременным приводом.

Если вы обычный любитель деревообработки, которому не требуется профессиональный уровень производительности, или вы являетесь профессионалом в области деревообработки, которому необходимо брать настольную пилу с собой в различные места, версия с прямым приводом может быть лучше.

Мощность в л.с.

Еще один фактор, который необходимо упомянуть, когда речь идет о двигателях для настольных пил, — это мощность в л.с., мера количества энергии, которую они генерируют.

В общих чертах настольные пилы обычно могут генерировать от 1 до 5 л.с. Так сколько вам нужно? Опять же, это зависит от работы, которую вы обычно выполняете.

Если вам нужно резать только куски дерева толщиной около 2 дюймов, вероятно, будет достаточно 1-2HP. Однако для резки более толстой древесины или твердой древесины предпочтительнее что-то в диапазоне 3-5 л.с.

Выбор мощности двигателя настольной пилы — это вопрос нахождения правильного баланса между требуемой мощностью и суммой денег, которую вы готовы потратить.

Хотя, вероятно, рекомендуется использовать столько мощности, сколько вы можете себе позволить, более мощные двигатели стоят дороже, поэтому, если вам никогда не понадобится мощность, генерируемая двигателем мощностью 5 л.с., нет необходимости тратить дополнительные деньги на его покупку.
