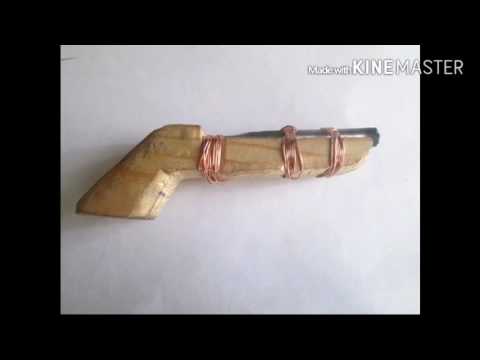

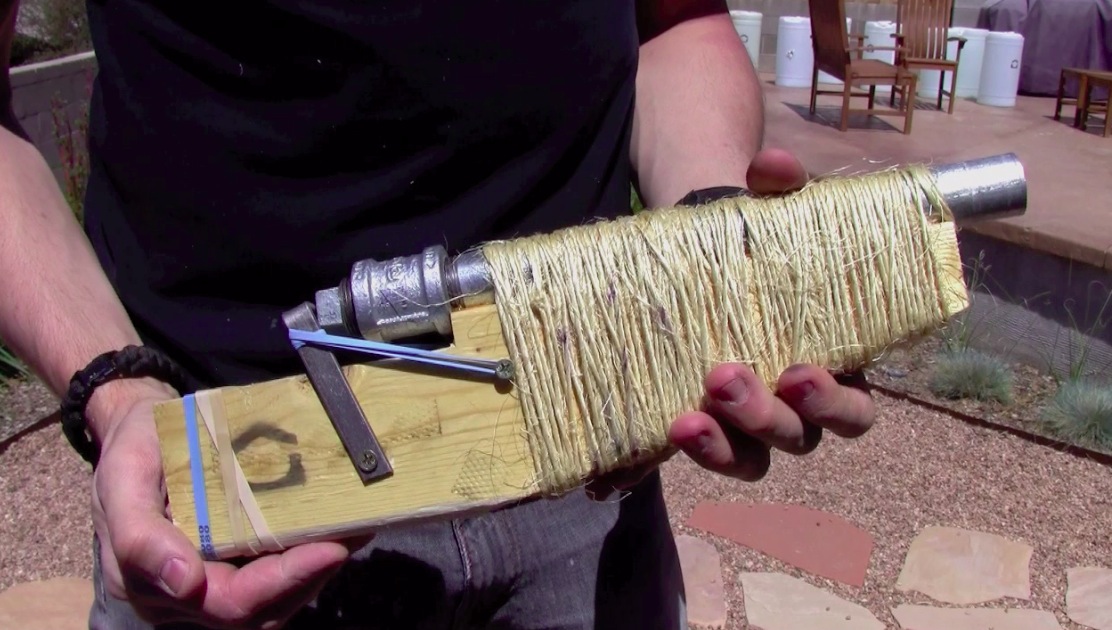

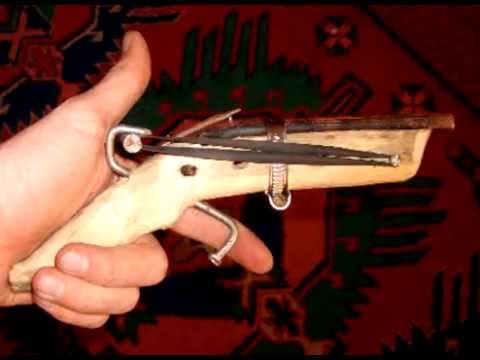

Элементарным стрелковым оружием, которое можно изготовить в домашних условиях – является “поджиг”. Его составными частями являются:
Ствол.
Рукоятка.
Крепежные элементы — соединяющие 1 и 2.

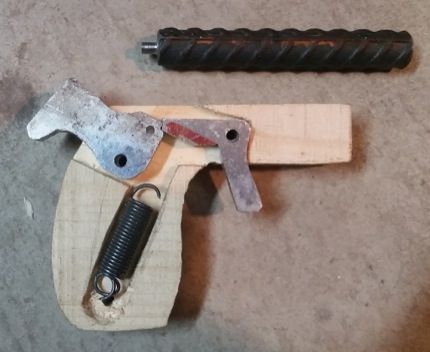

А также другие детали которые сочтет нужным сделать человек изготавливающий “поджиг”.

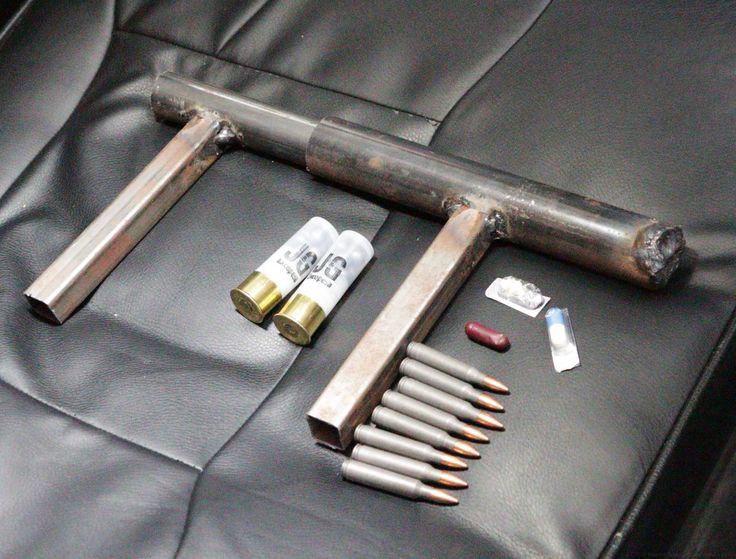

Ствол – лучше всего изготавливать из толстостенной трубы (как можно меньшего диаметра, от 8мм до 20мм, т.
Способы заделки трубки:
Наиболее надежным способом является, сварка трубки с одного конца с болтом или арматурой с диаметром равным внутреннему диаметру трубки.
При отсутствии возможности применить сварку предлагается использовать следующий способ: с одной стороны концы трубки смять молотком или кувалдой, до их наибольшего сближения, далее перевернуть трубку в горизонтальном положении смятым концом в низ, закрепить в земле и залить свинцом.
А также можно использовать мечек (инструмент для нарезки резьбы внутри трубки) . После нарезки резьбы вкручиваем болт необходимого диаметра. Данный способ позволяет: облегчает чистку ствола от нагара.

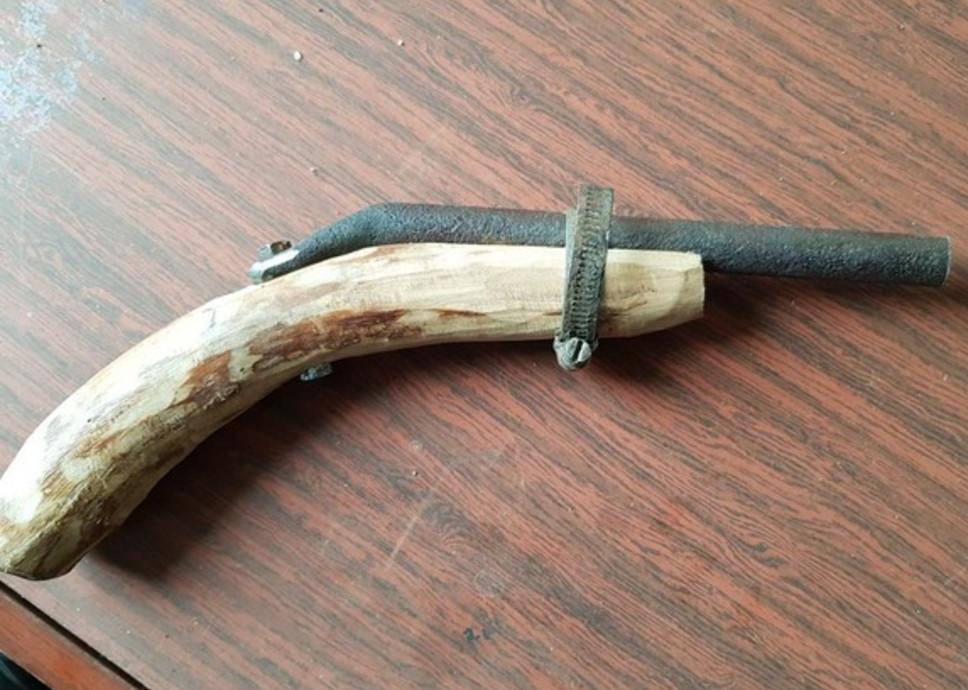

Рукоятка – изготавливается преимущественно из дерева формой удобной для стрелка. Желательно размер D делать равным примерно (L-L/3), а также делать упор для отхода ствола назад (подробнее — смотри рисунок) В рукоятке лучше всего сделать округлый вырез под ствол.
Изготовление “пороха”:
Берем спички и плоскогубцами счищаем спичечную серу. Полочную массу назовем “порохом” :). Также можно добавлять к сере различные вещества, усиливающие заряд (например: поваренная соль, марганцовка и т. д.) .
Поражающие элементы:
Стрелок выбирает по своему усмотрению. Можно использовать подшипники нужного диаметра, пули, если они не слишком малы, дробь, маленькие или большие (нарезанные) гвоздики, а также все что вам позволит фантазия.
