высота и расположение, как установить

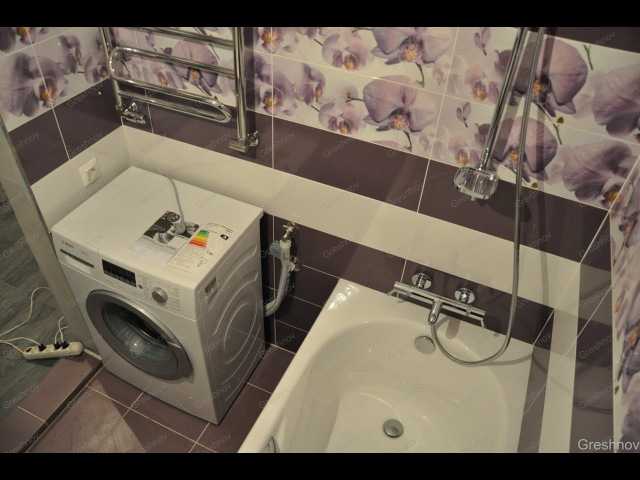

Устанавливая стиральную машинку в ванной комнате, расположение розетки для этой бытовой техники должно продумываться в первую очередь. Это важно и для работы машинки, и для безопасности всех жильцов. Кроме того, помимо стиральной машинки в современной ванной присутствует немало электроприборов, поэтому наличие розетки в таком помещении является весьма актуальным вопросом.

Требования

Розетка, которую вы собираетесь установить в ванной комнате, обязательно должна отличаться повышенной защитой от влаги и наличием крышки, чтобы исключить попадание брызг внутрь. Также отличным вариантом для ванной комнаты будет розетка, в которой установлено УЗО. Так называют устройство, обеспечивающее защитное отключение электричества при появлении утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машинки, которую вы узнаете из прилагающейся к технике документации или из интернета. Обустраивая сеть электроснабжения в ванной, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, после чего устанавливают несколько розеток (для машинки, бойлера, душевой кабины и других целей). Однако специалисты так делать не советуют.

Лучше всего отдельно проложить кабель для стиральной машинки и отдельно установить для такого прибора розетку. Если же хочется сделать блок розеток, то для подбора сечения провода следует подсчитать мощность всех приборов при одновременном включении. Также при определении сечения следует учесть, из какого материала сделан кабель (медные или алюминиевые жилы).

В таблице указаны параметры при напряжении 220 В:

Редко в какой стиральной машинке мощность будет больше 3 кВт, однако в выборе сечения всегда оставляют небольшой запас мощности, поэтому наиболее часто выбирают провода с сечением 2,5 мм2.

Какая высота оптимальна?

Минимальным расстоянием от пола ванной комнаты до розетки является 60 сантиметров. Такое же расстояние должно быть от розетки до самого близкого к ней источника воды – душевой кабинки или ванны. Вблизи от таких источников обилия брызг допустимо устанавливать лишь водонагреватель и маломощные приборы для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать такие действия:

  • Купите розетку и провод нужного сечения.
  • Проложите провод и выведите его в ванную.
  • Установите автомат и УЗО.
  • Сделайте в стене отверстие под розетку, используя перфоратор.
  • Установите в отверстие коробку розетки и выведите туда провод.
  • Закрепите подрозетник цементным раствором и очистите его остатки после высыхания.
  • Подключите провод к розетке и установите ее в коробку.

Критерии безопасности

Основная опасность для расположенной в ванной розетки представлена повышенной влажностью в этом помещении.

Именно поэтому установка розетки должна выполняться с определенными требованиями:

  • Розетку следует подключить посредством УЗО. Идеально, если это устройство будет представлено в самой розетке, но оно может быть и отдельным. Оптимальный параметр тока отсечки для УЗО в ванной комнате составляет 10 мА, а рабочий ток устройства должен превышать вводный ток.
  • Для защиты стиральной машины и ее проводки от короткого замыкания розетка должна быть также подключена через автомат, обеспечивающий защитное отключение. Такой автомат подключают перед УЗО. В его выборе следует учесть и сечение провода, и нагрузку сети. Существуют дифавтоматы, в которых защитный автомат соединен с УЗО в одно устройство.
  • Стиральная машинка обязательно должна быть заземлена. Трехжильный провод, который прокладывают на машинку, заземляют в щитке, подсоединяя его к шине заземления.
  • Для устройства проводки в ванной комнате обязательно должен применяться трехжильный кабель.
  • Лучше всего выполнять в ванной скрытый монтаж проводки с тщательной изоляцией ее элементов.

И ещё немного информации о разетках для ванной в следующем видео.

Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами . Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками. Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять 60 сантиметров . Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от

2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны . В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной.
    Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного 0
  • 2 – место, располагающееся в удалении 60 см и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше 4 .

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м 2 , делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

высота и расположение, как установить

Устанавливая стиральную машину в ванной, следует в первую очередь продумать расположение розетки для этого бытового прибора. Это важно как для работы машины, так и для безопасности всех пассажиров. К тому же помимо стиральной машины в сегодняшней ванной много электроприборов, поэтому наличие розетки в таком помещении – очень важный вопрос.

Требования

Розетка, которую вы собираетесь установить в ванной, обязательно должна отличаться повышенной защитой от влаги и наличием крышки для предотвращения попадания внутрь брызг. Также отличным вариантом для ванной станет розетка, имеющая УЗО. Так называют устройство, обеспечивающее защитное отключение электричества в случае утечки тока.

Расчет сечения кабеля

Для расчета сечения провода следует учитывать мощность стиральной машины, которую вы узнаете из документации, которая идет в комплекте с оборудованием или из интернета. Устраивая электросеть в санузле, многие владельцы квартир выбирают для нее кабель сечением 2,5 мм2, а затем устанавливают несколько розеток (под машину, бойлер, душевую кабину и другие цели). Однако специалисты не советуют этого делать.

Лучше всего отдельно проложить кабель для стиральной машины и отдельно установить розетку для такого прибора. Если вы хотите сделать блок розеток, то для выбора сечения провода следует рассчитать мощность всех устройств при одновременном включении. Также при определении площади сечения следует учитывать, из какого материала изготовлен кабель (медные или алюминиевые жилы).

В таблице приведены параметры при напряжении 220 В:

Редко стиральная машина будет иметь мощность более 3 кВт, но при выборе сечения всегда оставляют небольшой запас по мощности, поэтому чаще всего выбирают провода сечением 2,5 мм2.

Какая оптимальная высота?

Минимальное расстояние от пола санузла до розетки 60 сантиметров. Такое же расстояние должно быть от розетки до ближайшего источника воды – душевой кабинки или ванны. Возле таких источников обильного разбрызгивания допускается установка только водонагревателя и маломощных устройств для функционирования сантехники.

Как установить?

Этапы установки розетки в ванной будут включать в себя следующие этапы:

  • Купить розетку и провод нужного сечения.
  • Проложите провод и проведите его в ванную.
  • Установите автоматический выключатель и УЗО.
  • С помощью дырокола проделайте в стене отверстие для розетки.
  • Установите розетку в отверстие и выведите туда провод.
  • Закрепите подрозетку цементным раствором и очистите от остатков после того, как они высохнут.
  • Подсоедините провод к розетке и установите его в коробку.

Критерии безопасности

Основную опасность для розетки, расположенной в ванной, представляет повышенная влажность в этом помещении.

Поэтому установка розетки должна производиться с соблюдением определенных требований:

  • Розетка должна быть подключена с помощью УЗО. В идеале это устройство будет присутствовать в самой розетке, но может быть и отдельно. Оптимальный ток отсечки для УЗО в ванной равен 10 мА, а рабочий ток устройства должен превышать входной ток.
  • Для защиты стиральной машины и ее электропроводки от короткого замыкания розетка также должна быть подключена через автоматический выключатель, обеспечивающий защитное отключение. Такой автоматический выключатель подключается перед УЗО. При его выборе следует учитывать сечение провода и нагрузку сети. Существуют автоматические выключатели, в которых автоматический выключатель соединен с УЗО в едином устройстве.
  • Стиральная машина должна быть заземлена. Трехжильный провод, проложенный на станке, заземляют в щите, подключив его к шине заземления.
  • Для разводки в ванной комнате необходимо использовать трехжильный кабель.
  • Лучше всего выполнять скрытую проводку в ванной с тщательной изоляцией ее элементов.

И еще немного информации о проводке в ванной в следующем видео.
