Как сделать точило из двигателя от стиральной машинки: Как сделать наждак из двигателя стиральной машины своими руками — Primelens.ru-Зеркальные Фотоаппараты,Компактные Фотоаппараты,Видеокамеры,Объективы,Фотовспышки, и Аксессуары в Москве.

Содержание

Самоделка точила из двигателя от пришедшей в непригодность стиральной машины

Как бы ни хороша была вещь в доме, она со временем приходит в негодность. Люди выбрасывают их, чтобы эти вещи не пылились дома и не занимали место. Из старой мебели или различных электрических приборов можно сделать множество разных поделок, которые всегда пригодятся в хозяйстве. Это можно отнести и к стиральной машине. И если стиральная машина старая, то не спешите отправлять её на свалку. Лучше эту машину разобрать по деталям. Любая деталь сгодится для создания самоделки. И если электрический мотор в порядке, то из него выйдет вполне приличное точило по заточке инструмента.

Снятие электрооборудования со стиральной машины

Итак, для изготовления заточного станка используем электрический двигатель АД-180—4/71С1У4 от стиральной машины. Его мощность составляет 180 Вт. Снимаем этот двигатель очень внимательно. Запоминаем, как подключена электропроводка. Ведь двигатели, применяемые в них, однофазные. Они имеют рабочую и пусковую обмотки и запускаются через конденсатор. Так что, рекомендация о запоминании подключения проводов вовсе не лишняя, даже ещё лучше будет промаркировать их, чтобы знать, как потом подключать. А то будет жалко бестолково сожжённого электрического двигателя.

Разборка двигателя и закладывание смазки в подшипники

Двигатель также разбираем. При разборке желательно пользоваться съёмниками. После того как был извлечён ротор, желательно снять и проверить состояние подшипников. Если они непригодные, то просто меняем новыми. А если их состояние нормальное, то промываем их, и закладываем туда свежую смазку. Хорошо подходят смазки Циатим 221, Циатим 201 и Литол 24.

Подработка хвостовика вала

Перед сборкой необходимо нарезать на хвостовик вала резьбу М12 с шагом 1,25. Желательно это выполнить на токарном станке, дабы избежать нежелательных биений рабочих инструментов. Это необходимо для накручивания и фиксации на хвостовике стандартного патрона, применяемого для дрели.

А он как раз имеет такие параметры посадки. Зажим патрона рассчитан на диаметр 12 мм. Имея такой патрон, мы обеспечиваем лёгкую замену инструментов, применяемых при работе.

Сборка мотора

Сборку производим обратным порядком тому, как разбирали. Собираем сам двигатель аккуратно, дабы не повредить обмотки и крышки корпуса.

Устанавливаем на двигателе специальную соединительную колодку для надёжного соединения проводов.

Работая на точиле, получаем пыль и грязь. Чтобы она не попадала в двигатель необходимо установить защитную шайбу на двигателе со стороны рабочего инструмента. Между мотором и шайбой оставляем небольшой зазор. Он необходим для свободного прохождения воздуха, который охлаждает обмотки двигателя.

Установка двигателя на станину

Теперь, необходимо электрический двигатель закрепить на станине. Для этого берём уголки размером в 50 на 50 мм. Закрепляем их к станине болтовыми соединениями М6. А к уголкам крепим двигатель на родные болты М10.

Ось вала от станины находится на высоте 140 мм. Это позволяет использовать различные инструменты для обработки и заточки изделий. Такие, как точильные камни, диски.

Вся самоделка закрывается кожухом. Он выполняется из листового металла. Собирается он на заклёпках. Для доступа к деталям самоделки, задняя стенка кожуха делается съёмной. Для хорошей вентиляции, которая нужна для охлаждения мотора самоделки, в задней стенке просверливаются отверстия. Кожух самоделки крепится к станине саморезами. На боку кожуха монтируем включатель.

Чтобы расширить возможности точила, самостоятельно изготовляем некоторые насадки для инструментов или покупаем в торговой сети.

Итак, сама механика точила, готова.

Подключение электрического двигателя к сети 220 В

Теперь предстоит провести правильное подключение двигателя от стиральной машины. Очень хорошо, если

провода промаркированы. Тогда проблем не должно возникнуть. Все подключается так, как было соединено до разборки.

Конденсатор закрепляем на станине хомутами с фиксацией их болтами М5. Хорошо бы выводы от двигателя вывести сразу на колодку. А вот, если маркировку проводов не сделали и пока занимались механикой, все подключения позабыли, тогда придётся, немного потрудится и вспомнить электромеханику.

Итак, у нас двигатель известен. Это АД-180—4/71С1У4, мощностью 180 Вт. У него четыре вывода. Это однофазный двигатель, который имеет две обмотки. Одна рабочая, а другая пусковая. Для того чтобы узнать, где у нас рабочая и пусковая обмотка, берём тестер. Устанавливаем его на омметр и замеряем сопротивление этих двух обмоток. У которой обмотки сопротивление больше, то та пусковая, а меньше — то рабочая.

Обозначим выводы обмоток нашего электрического двигателя. Начало рабочей обмотки обозначим — С1, а конец — С2. Начало пусковой обмотки двигателя — П1, а конец — П2. Теперь, необходимо проверить

качество изоляции обмоточных проводов. Для выполнения этой работы необходим мегомметр на 500В.

Измеряем сопротивление изоляции, оно должно быть 0,5 мОма или больше.

Составляем схему, где рабочая обмотка, через тумблер, подключается непосредственно в сеть. Пусковая же обмотка подключается через конденсатор (не электролит). Так как, наше точило имеет малый пусковой момент, то дополнительной установки конденсатора на момент пуска не требуется. Выполнив маркирование выводов, приступаем к сборке схемы пуска двигателя. Клеммы на колодке также промаркируем. Верхний ряд клемм обозначим слева направо,1,2,3,4. Нижний ряд маркируем справа налево, 5,6,7,8. Присоединяем выводы от обмоток к клеммам колодки следующим образом:

Выводы из рабочей обмотки С1 и С2 подсоединяем соответственно на клеммы, промаркированные 1 и 2.

Выводы из пусковой обмотки П1 и П2 соответственно на клеммы 3 и 4.
Соединяем проводом от клеммы 8 колодки с одной из клемм тумблера.

Теперь берём двухжильный сетевой провод. С одной стороны кабеля один конец подсоединяем к клемме 7, а другой к клемме тумблера. С другой стороны, концы кабеля соединяются электрической вилкой.

Теперь, необходимо подключить последовательно к пусковой обмотке двигателя, установленный на станине конденсатор. Для этого, соединяем припаянные провода от конденсатора к клеммам колодки 4 и 5. Для завершения процесса соединений, сделаем следующее.

Соединить перемычками между собой следующие клеммы колодки:

1 и 8.
8 и 5.
3 и 6.
2 и 7.
7 и 6.

Подключение завершено.

Точило готово к работе.

Сделать наждак из двигателя стиральной машины просто! 4 рекомендации эксперта

Рейтинг автора

Написано статей

Опубликована: 18-10-2018

Изменена: 18-10-2018

Время на прочтение: 5 минут

У этой статьи: 0 комментариев(я)

Ножницы и ножи есть в любом хозяйстве. Некоторые тратят на заточку инструмента собственные силы, а другие — еще и финансы. Зачем обращаться в мастерскую, если можно изготовить наждак из подручных материалов? Автоматическая работа прибора поможет быстро и эффективно справиться с заточкой. Мы раскроем секреты изготовления наждака из двигателя от стиральной машины.

Для чего пригодится самодельный наждак?

Рынок предлагает пользователю огромный выбор инструментов. Приобрести новый наждачный станок сегодня не проблема. Охладить пыл может только высокая стоимость оборудования. Если у вас в наличии старая стиральная машина-автомат с работающим мотором, тогда нет смысла переплачивать.

Для чего нужно самодельное приспособление:

Любителям работы с дрелью без наждака не обойтись. Во время эксплуатации сверла нагреваются и быстро тупятся. Покупать новые — нерентабельно. А вот заточить на дому — пожалуйста.
Огородники и садоводы также не останутся без дела. Точильный агрегат вернет лопатам и сапкам прежнюю заточку.
Кухонные ножи и ножницы быстро тупятся при контакте с продуктами. Поэтому наждак из стирального двигателя пригодится в каждом доме.

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

вал двигателя;
фланец;
втулка;
наждачный круг;
устройство для запуска;
электрическая часть: провод и вилка;

кожух;
опора.

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Какой двигатель подходит для работ?

Обороты двигателя для домашнего наждака должны приравниваться к заводским условиям. Оптимальные значения 1000–1300 оборотов в минуту. Мощность также имеет значение. У профессиональных машин значение достигает 150–450 Вт, для домашних достаточно будет 150–200 Вт.

Состояние абразивного элемента зависит от скорости вращения. Чем она выше, тем плотнее должен быть круг. Иначе он быстро распадется. Рекомендуется брать моторы из таких моделей: «Омь», «Волга», «Рига» или «Вятка».

Мы разобрались с элементами точильного инструмента. Теперь приступаем к воплощению задуманного.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.

Важно! Если движение мотора направлено по часовой стрелке, резьба выполняется левосторонняя. И наоборот. Иначе при включении заточной установки камень слетит.

Другую сторону прогрейте и наденьте на вал.
Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов. Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
Оставшиеся подключите к кабелю с вилкой.
После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
Рабочую подводку соедините с сетевым проводом и вилкой.
Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
Надевайте защитные очки и перчатки.
Хорошо освещайте рабочую установку.
Убедитесь в том, что диск наждака надежно зафиксирован.

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

самоделки из двигателя от стиральной машины.

Для чего пригоден двигатель от старой стиральной машины

Стиральная машина, как и прочая бытовая электротехника, спустя некоторый период эксплуатации выходит из строя и ремонту уже не подлежит. Поэтому приходится приобретать новую, а куда же девать старую машинку? Конечно же, можно просто выбросить на утилизацию, как ТБО. Но так поступают непрактичные хозяева, так как в конструкцию этого бытового оборудования входит множество полезных элементов, которые в хозяйстве еще могут пригодиться. Рассмотрим, что можно сделать из стиральной машины-автомат.

Какие детали можно использовать

Стиральная машинка-автомат представляет собой довольно сложное бытовое оборудование, которое включает множество отдельных элементов. Чем она современнее, тем больше в ее конструкцию входит деталей.

Элементы стиралки, которые еще могут пригодиться в быту:

Важно! Если вы разбираетесь в электронике, тогда не стоит выбрасывать и блок управления, включающий большое количество полупроводниковых компонентов, которые могут пригодиться при ремонте другого электрооборудования.

Применение рабочего двигателя стиральной машины

Рассмотрим некоторые самоделки из двигателя от стиральной машины. Сегодня при помощи Интернета многие домашние умельцы с радостью делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Арендовать для такой цели бетономешалку — слишком дорогое удовольствие. Можно соорудить такой инструмент самостоятельно, для чего подойдет корпус от старой стиралки (кроме автомата).

Инструкция по изготовлению:

Простая бетономешалка для эксплуатации в бытовых условиях готова. При помощи такого устройства можно легко приготовить ведро раствора.

Наждак из двигателя от стиральной машины-автомат

Рабочий мотор от старой машинки-автомат можно использовать для изготовления своими руками электрического наждака. Это делается очень просто — на вал двигателя устанавливается наждачный камень (точило). Такой инструмент будет очень практичен на даче, так как с его помощью можно наточить не только ножи, но и лопаты, топоры.

Корморезка, зернодробилка

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не помешает изготовленная своими руками зернодробилка, корморезка. Если для этой цели использовать электромотор машинки-автомат, то самодельное приспособление будет работать не хуже заводского оборудования.

Сделать в бытовых условиях корморезку несложно. Кроме мотора, понадобится корпус машинки верхней загрузки, который можно найти на металлоломе.

Важно понимать! Двигатель вышедшей из строя стиральной машинки можно использовать для изготовления множества различных хозяйственных инструментов, требующих вращения.

Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса.

Как подключить мотор от стиральной машины

Если у владельцев старой машинки есть идеи дальнейшего применения рабочего двигателя, сразу же возникает вопрос о том, как его подключить к электросети 220 В.

Для начала стоит разобраться с электрической схемой, после чего подсоединение двигателя к сети питания не займет большого количества времени. Нужно разобраться с проводкой. Конкретно будут использоваться провода, соединенные со статором, ротором.

Как выбрать нужные провода

Посмотрите спереди на колодку с проводкой — первые два провода слева чаще всего являются проводами таходатчика, через которые осуществляется регулировка оборотов мотора стиралки. Они нам не понадобятся.

Затем идет красный, коричневый провод статора, а за ними два провода (зеленый, серый), соединенные с роторными щетками. Все эти провода нам будут нужны для подключения двигателя к электросети.

Важно! Чтобы подсоединить к электросети мощностью 220 В двигатель стиральной машинки, пусковой конденсатор не нужен, и самому мотору пусковая обмотка не нужна.

Конечно же, в различных моделях стиралок провода отличаются цветом, но сам принцип подсоединения аналогичный. Чтобы разобраться с проводкой, необходимо прозвонить каждый провод с помощью мультиметра. Прибор нужно настроить на измерение сопротивления. Затем один щуп устройства прикладывается к любому проводу, вторым щупом ему подбирается пара.

Спокойно функционирующий тахогенератор чаще всего имеет сопротивление порядка 70 Ом. Данные провода распознаются в первую очередь, убираются в сторону. После этого прозваниваются остальные провода, разбиваются по парам.

Подсоединяем к сети двигатель

Когда с проводами уже все понятно , необходимо их правильно соединить:

В соответствии со схемой конец обмотки статора должен быть соединен с роторными щетками (рекомендуется сделать заизолированную перемычку).
Необходимо соединить с электросетью провод роторной щетки, конец роторной обмотки. После подачи напряжения на провода мотор начнет крутить вал.

Важно! Моторы стиральной машинки отличаются большой мощностью. Чтобы не допустить травматизма, необходимо быть предельно осторожными. Поэтому, перед тем как запустить оборудование, рекомендуется мотор тщательно закрепить к какой-нибудь основе.

Применение барабана стиральной машинки

Барабан от стиральной машины, выполненный из прочной нержавеющей стали, можно использовать для самых различных целей в хозяйстве. Из него можно сделать своими руками множество практичных изделий, например, шашлычницу или жаровню для барбекю.

Как сделать жаровню:

необходимо отсоединить барабан от старой стиралки вместе с валом и шкивом;
устанавливаем его вверх люком на колесо;
жаровня готова.

Рабочую часть жаровни можно немного увеличить. Для этого понадобится болгарка, с помощью которой передняя часть барабана, расположенная возле люка, обрезается. Соответственно, в нее будет намного удобнее подкладывать дрова.

К сведению! Для изготовления шашлычницы барабан — идеальный материал, так как имеет огромное количество отверстий, через которые воздушный поток будет равномерно раздувать угли, создавая необходимый жар.

Не стоит выкидывать отработавшую свой срок стиральную машинку, так как она состоит из множества полезных деталей, которые еще смогут пригодиться в быту, на даче, для ведения хозяйства. При этом сделанные своими руками различные приспособления помогут сэкономить денежные средства.

В некоторых ситуациях дешевле приобрести новое изделие, чем восстанавливать вышедшую из строя бытовую технику. Однако расчётливый человек получит дополнительные выгоды, используя по назначению функциональные компоненты. В этой публикации представлены самоделки из двигателя от стиральной машины.. А видеофрагменты помогут более точно воспроизвести самоделки мастеров и получить полезные изделия быстро и без лишних затрат.

Читайте в статье:

Для чего пригоден двигатель от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата. В бытовой технике Советского периода устанавливали достаточно надёжные электродвигатели асинхронного типа (180−220 Вт). Их подключали к двухфазным сетям переменного тока. Ранее конструкции создавали в разборном исполнении. Поэтому при поломке ремонт не вызывает чрезмерных затруднений. Единственным исключением является повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простейшие двигатели не используют. Вместо асинхронных, чаще применяют коллекторные агрегаты. Они компактнее, меньше весят. В соответствующих модификациях предусмотрены возможности:

подключения питания от постоянного тока;
плавной регулировки оборотов.

Для подачи тока на роторную часть применяют графитовые стержни с пружинными толкателями. Эти деталинеобходимо периодически заменять. Мощность электродвигателей коллекторного типа составляет от 340 до 780 Вт при скорости вращения рабочего вала в диапазоне 11400−15200 об/мин.

На фото изображён силовой агрегат, который впервые применили инженеры известного южнокорейского бренда LG. Его часто называют инверторным, так как предполагается возможность плавной регулировки частоты оборотов (до 2 тыс. за мин) с применением внешнего управляющего устройства. Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его непосредственно к валу барабана без специального ременного привода. Следующие параметры и особенности мотора от стиральной машины-автомата определяют, где можно использовать данный силовой агрегат:

мощность;
скорость вращения рабочего вала;
размеры;
схема питания и управления.

К сведению! Более внимательные люди обращают внимание на ремонтопригодность, надёжность, устойчивость к внешним воздействиям. Они изучают мнение специалистов на специализированных форумах, официальные гарантии производителей.

Что можно сделать из старой стиральной машины: примеры работ с комментариями

Приведённые ниже сведения помогут реализовать разные проекты на основе соответствующего силового агрегата. Здесь представлены действующие самоделки из мотора от стиральной машины, которые хорошо проявили себя в ходе практических испытаний. К некоторым проектам приложены пошаговые инструкции с детальными пояснениями процесса сборки.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Иллюстрация	Описание действия
	Прежде всего, определим, какие сменные насадки будут применяться на практике. Существенное значение имеют особенности процессов обработки: длительность циклов, твёрдость материала заготовок и др.
	В данном варианте автор использует шлифовальные диски диаметром 200 мм с клейким слоем на нерабочей стороне. Он подобрал примерно соответствующую по размерам насадку от «болгарки» (175 мм) с резьбовым соединением в центральной части.
	Для реализации планов найден старый двигатель стиральной машины, который вращает якорь со скоростью до 1500 об/мин. На фото стрелкой отмечено пусковое реле, закреплённое на корпусе. Питание – от сети переменного тока 220 V.
	На токарном станке создана специальная насадка. Она прикреплена к валу 14 мм с помощью винта. К торцу детали приварен шток с резьбой, которая соответствует соединительному узлу переходника.
	В ходе практических испытаний стало ясно, что исходное вращение не соответствует направлению резьбы. Это значит, что при выполнении рабочих операций насадка будет откручиваться. Автор не применял специальную электрическую схему, а поменял местами крышки корпуса вместе с подшипником.
	Для надёжного закрепления силового агрегата создана из стальных уголков специальная станина. Сварные соединения зачищены. На завершающей стадии изделие покрыто последовательно грунтовкой по металлу и краской.
	С применением винтов к станине подсоединяется столик (1), оснащённый поворачивающейся рамой. В центре установлен опорный стержень (2) с регулировкой по высоте. С его помощью устанавливают точный угол, необходимый для работы с заготовками.
	Сборка подтвердила точность расчёта и отдельных деталей. Чтобы исключить ошибки, надо заранее подготовить комплект чертежей. Необязательно соблюдение инженерных ГОСТов. Однако надо внимательно разобраться в особенностях каждого компонента конструкции, отметить габариты и посадочные размеры.
	Практическое испытание показывает хорошую функциональность нового станка. Мощности вполне достаточно для обработки дюралевой заготовки. Дополнительный плюс – тихая работа двигателя стиральной машины.
	Для сбора и удаления отходов сделана специальная коробка с отводным патрубком для подключения пылесоса. Её устанавливают в нижней части станины под рабочей зоной.

К сведению! По этому алгоритму несложно создать качественный точильный станок из стиральной машины. Для повышения безопасности надо использовать во время обработки индивидуальные защитные средства. Также пригодится прозрачный щиток из полимера, закрывающий рабочую зону.

Токарный станок по дереву

Точило своими руками из стиральной машины создать неслишком трудно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Так как применён асинхронный двигатель от стиральной машины «Вятка», в цепи питания установлен конденсатор. Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов за минуту. Чтобы установить ось параллельно частям рамы, подобраны шайбы соответствующей толщины.

Газонокосилка

На снимке отмечены важные нюансы:

Эти штанги (1) должны обладать достаточной прочностью, так как передвижение оборудования по участку выполняется вручную.
Выключатель двигателя от стиральной машины для удобства пользователя установлен около рукоятки. Для соединения используют провод (2) с качественной изоляцией. Обеспечивают хорошую герметичность электрических компонентов, чтобы не создавать аварийные ситуации в условиях повышенной влажности.
Ременной привод (3) уменьшает уровень вибраций. Изменив размеры шкивов, подбирают оптимальную скорость вращения ножей.
Такие узлы (4) используют для регулировки просвета, высоты стрижки газона.
Крупные колёса (5) пригодятся для преодоления препятствий на земельном участке.

Корморезка

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На торце ротора делают углубление. В нём закрепляют постоянные магниты. Модернизированную деталь устанавливают на место. Чтобы накапливать полученную энергию, используют выпрямитель и аккумулятор. Эти блоки подключают через контроллер для оптимизации процесса зарядки.

Бетономешалка

Здесь две ременные передачи дополнены редуктором. В комплексе получилось создать необходимый вращающий момент при относительно небольшой мощности электрического привода.

Циркулярная пила

Что можно сделать из барабана стиральной машины: простые конструкции

На практике пригодится не только двигатель от стиралки. Что можно сделать из барабана, рассказано в следующих разделах публикации.

Мангал из барабана от стиральной машины: фото и полезные советы

Мангал из нержавеющей стали выглядит великолепно. Он длительное время сохраняет функциональные характеристики и безупречный внешний вид. Его несложно очищать от загрязнений. Тут нет острых углов и других потенциально опасных частей. Пригодится стойкость к высоким температурам. Небольшой вес подразумевает отсутствие затруднений при перемещении. Наиболее подходящая заготовка – барабан от стиральной машины с вертикальной загрузкой. В нём установлены специальные дверцы, которыми закрывают топку, регулируют приток воздуха.

Получится ли коптильня из барабана стиральной машины

Для обработки мясо, рыбу и другие продукты питания помещают на длительное время в закрытую ёмкость, где поддерживается высокая концентрация дыма. Применяют низко- и высокотемпературную технологию. В любом случае пригодится хорошая герметичность.

Заваривают все лишние отверстия. Устанавливают патрубок для подачи дыма. Внутри монтируют решётчатые полки и подвесы для размещения продуктов.

Декоративные и функциональные поделки из барабана стиральной машины

На этих снимках приведены примеры изделий, которые можно создать быстро и качественно без подробных инструкций:

Как своими руками создать перосъёмную машину из стиральной машины: использование нескольких частей старого оборудования

Фото демонстрирует, что можно сделать из стиральной машины-автомата активаторного типа. После значительной переделки получится удобное приспособление, которое поможет автоматизировать утомительный процесс обработки птицы перед продажей (длительным хранением). Подобное оборудование применяют для решения бытовых и коммерческих задач.

Аналогичную конструкцию создают из стиральной машины. В стенки бака и диск, установленный снизу, вставляют резиновые штыри (билы). При вращении донной части эти упругие элементы срывают перья с тушки. Для повышения эффективности процесса и удаления мусора применяют полив с верхней стороны ёмкости.

Самоделки из двигателя от стиральной машины: выводы и дополнительная информация

В любом случае даже при работе с относительно простой конструкцией следует подготовить проектную документацию. Это упростит поиск дополнительных комплектующих, предотвратит ошибки при сборке. Для публикации собственных идей и получения ответов на дополнительные вопросы пользуйтесь комментариями. С помощью нашего онлайн-журнала несложно сделать правильный вывод о том, что делать со старой стиральной машиной после завершения целевого применения техники.

Видео демонстрирует принцип действия и особенности перосъёмной машины:

Часто возникает ситуация, когда необходимо заточить инструмент или поточить ножи. Для выполнения этих работ лучше всего подойдет заточной станок — его еще называют точило или наждак. Это простейший электроинструмент, который состоит из электродвигателя и абразивного круга . В торговой сети продается много вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции – заточка режущего инструмента. Не спешите приобретать электроточило заводского изготовления: любой домашний мастер способен изготовить его своими руками при наличии необходимых запчастей.

Чтобы сделать наждак самостоятельно, в первую очередь необходимо подобрать подходящий электродвигатель. Чаще всего это мотор от стиральной машины старого образца, например, Малютки — он как нельзя лучше подходит для этой цели . Такой мотор отвечает определенным требованиям: его мощность в пределах 100-200 Вт, а число оборотов не превышает 1500 оборотов в минуту. Если частота вращения будет больше, то возникнет опасность разрушения абразивного круга.

Высокие обороты двигателя нужны для полировки деталей, а для заточки они не подходят.

Чтобы сделать самодельный наждак, можно применить и любой другой электродвигатель. Он должен отвечать определенным параметрам.

Вращение вала должно быть минимальным. Лучше всего подходят моторы, имеющие не более 1 000 оборотов в минуту.
Мощность двигателя должна быть в пределах от 100 Вт до 1 Квт. Чаще всего используются моторы мощностью 400 Вт.
Желательно, чтобы он имел лапы для крепления.
Лучше всего подходит однофазный или асинхронный мотор, рассчитанный на включение в сеть 220 вольт.

Алгоритм сборки наждака из двигателя от стиральной машины Малютка

Прежде всего делаем станину будущего механизма . Ее можно изготовить из толстой деревянной доски, деревоплиты, подходящего пластика, но лучше всего подходит толстая металлическая плита. К ней с помощью кронштейнов, уголков или хомутов закрепляют электродвигатель. Соединение электродвигателя с камнем происходит посредством фланца.

Самодельный флянец

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается он, как правило, с помощью токарного станка. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет применяться в заточном станке. Однако если токарного станка под рукой нет, можно обойтись и без него. На видео, представленном ниже, можно ознакомиться, как сделать фланец для наждака из подручного материала самостоятельно:

Закрепление фланца на валу происходит при помощи гайки с болтом и шайбой. При этом надо учитывать направление вращения вала: резьба на гайке должна быть в противоположную сторону.

Это делается в целях безопасности, чтобы во время работы гайка не раскручивалась под действием вибрации станка, что чревато слетанием абразивного круга и травматизмом.

Наконец, остается смонтировать электроточило на постоянное место и подвести электричество. Наждак из двигателя от Малютки готов.

В случае применения двигателя, демонтированного со стиральной машины-автомат, можно сделать заточной станок аналогичным образом, разница состоит только в подключении электроэнергии . Мотор от обыкновенной стиральной машины имеет четыре провода: два подключаются к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить сопротивление обеих. Сопротивление пусковой обмотки составляет 30 Ом, а рабочая имеет всего 12 Ом. Двигатели современных машин имеют шесть выводов, два из которых — это выход таходатчика с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо заизолировать.

Схема подключения заключается в следующем: обе обмотки соединяются параллельно и подсоединяются к сети, а в разрыв пусковой обмотки подсоединяют кнопку. Для этого можно взять пусковую или приспособить кнопку от дверного звонка.

Как приспособить дрель и болгарку под электроточило

Сделать наждак можно не только из подходящего электродвигателя, имеющегося в наличии. Для этого можно приспособить электроинструмент — это может быть электрическая дрель или шуруповерт.

Последний хуже подойдет для этих целей: у него недостаточная мощность и маленький ресурс аккумуляторов.

Изготовление точила из дрели начинают с приобретения насадки.

В ней закрепляют заточной камень, а затем зажимают в патрон. Остается закрепить его на неподвижном основании с помощью специального крепления, которое можно купить в магазине, продающем электроинструменты. При помощи такого электроточила можно поправить топор, наточить кухонный нож или заправить сверло.

В случае крайней необходимости, точило можно изготовить из болгарки . Для этого не требуется приобретать специальных приспособлений и оправок, необходимых для крепления наждака. Следует только закрепить ее в горизонтальном положении на массивном основании, установить стандартный отрезной или заточной диск, и точило готово к работе.

Мини заточный станок

Электрическое точило бывает необходимо, если мастер занимается моделированием : при работе часто требуется подтачивать маленькие детали. Большое точило не приспособлено для выполнения мелкой работы, поэтому часто делают мини-наждак своими руками. Алгоритм сборки таков:

берут двигатель от жесткого диска компьютера или детской игрушки;
натяжную втулку спицы от мопеда припаивают к оси двигателя;
маленький заточной круг прикручивают с помощью винта и шайбы к валу;
подключают блок питания;
закрепляют устройство на станине, и наждак готов.

Часто для этих целей используют электродвигатели от неисправной швейной машины. Преимущество этого станка в том, что у двигателя имеется регулятор скорости, а это расширяет возможности прибора. Его можно с успехом применять и как полировальную машинку .

Техника безопасности при работе с самодельным устройством

Изготавливая электроинструменты самостоятельно, следует неукоснительно соблюдать технику безопасности. Если промышленные агрегаты укомплектованы средствами защиты., то в самодельных устройствах придется изготовить их самому. Следует знать, что эксплуатация точила из двигателя стиральной машины без защитного кожуха запрещена. Сделать его можно из листового металла толщиной 2,5 мм.

Рабочий круг во время заточки испытывает сильную вибрацию. Для исключения разрушения наждака во время работы, устанавливая камень, под металлические шайбы ставят прокладки из картона. Также следует убедиться, что диск не имеет трещин.

Во время работы следует стоять сбоку от круга, чтобы при его поломке осколки не полетели в оператора.

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не спешите, ведь можно создать различные самоделки из двигателя от стиральной машины.

Вконтакте

Запчасти

Автоматическая стиральная машина имеет довольно сложную конструкцию. Даже в случае поломки в ней найдутся запчасти, необходимые для изготовления некоторых самоделок. Посмотрим, что можно сделать из запчастей старой стиральной машины.

Главной запчастью, конечно же, является двигатель (мотор) . Если он исправен, то его можно использовать для изготовления генератора, точилки, газонокосилки и других приборов. Осторожно отсоедините провода, извлеките моторчик из корпуса стиральной машины и сохраните его.

Крышка люка может превратиться в необычное окно или в красивую миску для кормления домашних животных. Также из прочного стекла можно сделать корпус для счетчиков.

Для конструкции разных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом или уникальным столом.

Рассмотрим подробнее, что можно сделать с мотором.

Цены на мотор для стиральной машины

мотор для стиральной машины

Виды моторов

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитопроводом для конструкции, а второй создает движущую силу барабана. Весь мотор приводится в движение переменным магнитным полем составных частей.

Асинхронные моторы имеют слабый вращающий момент, поэтому барабан часто покачивается во время работы. Другие недостатки – габаритные размеры и скромный КПД. При этом они бесшумны, стоят дешево, имеют простую конструкцию.

Асинхронный мотор часто встречается в дешевых приборах с низкой мощностью.

Различают двух- и трехфазные асинхронные моторы. Первые давно вышли из производства, и их можно найти только в очень старых конструкциях.

Коллекторный

Самый распространенный вид двигателей. Отлично работают и под переменным, и под постоянным напряжением. Под корпусом спрятаны ротор, статор, генератор , обеспечивающий скорость вращения. На выводах коллектора расположены специальные щетки, при помощи которых ротор контактирует с двигателем.

Обратите внимание: Если подключить ротор и статор напрямую, то вал электродвигателя будет вращаться по часовой стрелке. Для обратного же направления нужно изменить схему подключения электродвигателя стиральной машины – подключить щетки навстречу ротору.

В отличие от своего габаритного предшественника коллекторные двигатели довольно компактны и имеют большую скорость вращения . Они универсальны: работает и с переменным, и с постоянным током. Главный недостаток коллекторного двигателя – низкая износостойкость: из-за постоянного контактирования щеток с коллектором и щетки, и коллектор быстро изнашиваются. Если первые можно легко заменить на новые, то замена коллектора будет стоить больших усилий.

Инверторный

Самый современный вид моторов стиральной машины состоит из ротора и статора. В отличие от других видов ротор инверторного двигателя подключается к барабану напрямую. Отличаются большой износостойкостью, отсутствием лишних деталей, простотой конструкции, бесшумность, маленькие размеры.

Однако все это в одном моторе – удовольствие не из дешевых: разработка, производство, а следовательно, и покупка инверторного двигателя требует больших финансовых затрат.

Подключение

Для подключения двигателя к 220-вольтной сети необходимо иметь под рукой тестер: он поможет нам разбить провода на пары, а также измерить сопротивление в обмотках.

Перед подключением новых моделей нужно определить при помощи тестера провода, которые выходят из тахогенератора и не понадобятся нам во время работы. Найти их довольно легко – достаточно измерить их сопротивление: оно должно быть около 70 Ом.

При помощи того же прибора находим пары остальных контактов. Теперь подключаем одну из щеток к одному из проводов, а вторую щетку и другой провод соединяем к выходам обмотки. После подключения двигателя от стиральной машины к сети прибор начнет вращаться. Для изменения направления вращения достаточно поменять щетки местами.

С старыми моделями дело обстоит немного иначе: после определения парных выходов нужно определить рабочую и возбуждающую обмотки . Первая обладает большим сопротивлением, чем вторая.

Мы разобрались с тем, как подключить мотор от стиральной машины автомат к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно при помощи него.

Самоделки

Самоделки из мотора довольно разнообразны: при помощи него можно создать точилку, газонокосилку, бетономешалку, соковыжималку, гончарный круг и многое другое. Рассмотрим процесс изготовления некоторых из перечисленных приборов.

Наждак

Один из самых распространенных вариантов применения старого двигателя. Сборка машины не требует особых усилий. Самая сложная часть работы – закрепление точильного камня на мотор. Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет . Отлично подойдет кусок металлической трубы длиной около 20 см. На ее конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Необходимо нарезать резьбу в противоположном направлении движения вала электромотора. На другой конец прикрепляем вал при помощи паяльника.

Для большей надежности можно просверлить в точке соединения отверстие и закрутить туда болт и гайку. Поочередно накручиваем на резьбу фланца две пары гаек и шайб, а в завершение закручиваем контргайку.

Фиксируем двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски. Для закрепления можно использовать крепежи от той же стиральной машины, из которой был изъят двигатель.

Токарный станок по дереву

Мощности старого двигателя хватит на медленную обработку цилиндрической заготовки. Чтобы избавить мотор от боковых нагрузок , можно прикрепить к нему опору.

Барабанный шлифовальный

Изготавливается при помощи большого деревянного цилиндра со стальным прутком по центру. Концы прутка соединяются к патрону мотора и подставке подшипника.

Бетономешалка

Старые стиралки, или «бочки», легко превращаются в компактную и практичную бетономешалку . Для этого:

Вынимаем из машины активатор .
Вырезаем из листов стали толщиной 4-5 мм заготовки для изготовления лопастей.
Свариваем пару П-образных лопастей, соединенных под прямым углом .
Привариваем их на место активатора.

Самодельная бетономешалка заработает после того, как вы подключите двигатель от стиралки автомат к электросети. Если машина будет использоваться для работы с маленькими объемами стройматериала, то мощности старого двигателя вполне достаточно. Для больших объемов рекомендуется подключить более мощный мотор.

Корморезка

Для изготовления корморезки-зернодробилки потребуется корпус «бочки» и двигатель от машины-автомат:

В нижней части корпуса создаем отверстие, через которое будет выходить готовый корм.
Аналогично бетономешалке создаем лопасти с ножами. Нужно подобрать для них подходящий размер: между ними и краями корпуса должно оставаться незначительное расстояние.
Устанавливаем лопасти: одну в нижней части корпуса, а другую – на расстоянии 0,5 метра от его верхушки. Для достижения большей производительности самоделки рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
Осталось только вырезать на крышке отверстия , через которое будем засыпать сырье.

Газонокосилка

Перейдем к более сложным и экстравагантным конструкциям. Первым в нашем списке идет газонокосилка. Изготовив самодельную газонокосилку, вы сэкономите огромное количество финансовых средств, ведь эти простые машины стоят довольно дорого. Если сделать все правильно , то самодельная газонокосилка из двигателя от стиральной машины ничем не будет уступать приборам, стоящим на прилавках магазинов.

Для начала разберемся, какие материалы и инструменты нам нужны:

коллекторный мотор ;
компактные, но прочные колеса. Такие можно изъять из колясок, игрушечных машин. Если таковых нет под рукой, выпилите колеса из пластикового профиля;
для основания потребуется толстый кусок стали или обычная крышка от кастрюли;
ножи, диски;
металлическая труба;
стальные уголки;
медный провод, вилка;
включатель;
крепежные материалы;
рожковые, торцевые, ключи;
сварочный аппарат, болгарка;
молоток;
дрель, отвертка, плоскогубцы;
паяльник.

Приступаем к работе:

В центре основания вырезаем отверстия для вала мотора. Устанавливаем его валом вниз.
Прикрепляем ранее изготовленную втулку на вал, а на нее крепим диск (нож).
Из уголков собираем раму для мотора.
Привариваем ручку, закрепляем к ней включатель
Подключаем двигатель к электропитанию.

Будьте внимательны : в отличие от заводских приборов, провода нашей самодельной газонокосилки не изолированы. Строго не рекомендуется использовать такой прибор во время дождя или для обрезания мокрой травы.

Если все-таки хотите, чтобы ваша машинка подлежала эксплуатации в любую погоду, то надежно изолируйте провода, а для устройства соберите маленький кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая миска.

Генератор

Устали от неожиданных отключений электропитания? Хотите создать резервный источник питания , который выручит вас в нужный момент? Так почему не создать генератор из двигателя от стиральной машины своими руками? Процесс сборки довольно сложный, но результат того стоит.

Основой для будущего генератора будет служить асинхронный мотор. Перед созданием генератора сделаем некоторые подготовительные шаги:

Разбираем корпус мотора . При помощи токарного станка делаем срез на его сердечнике глубиной 2 мм.
В заранее подготовленные пазы на сердечнике вставляем неодимовые магниты .
Создаем из жестяной полоски шаблон для крепления магнитов. Метим на ней места размещения двух рядов магнитов.

Размеры полосы должны точностью совпадать с размерами сердечника: жестянка должна плотно лечь на него.

Подготовка завершена, приступаем к самой сборке. Нам понадобятся:

наждачная бумага;
холодная сварка;
клей;
выпрямитель;
тестер;
аккумулятор;
контроллер заряда.

Последовательность сборки такова:

Клеим шаблон на мотор . На сам же шаблон приклеиваем магниты.
Обратите внимание на то, чтобы расстояние и угол между магнитами не изменялись. В обратном случае возможны перепады напряжение, снижение мощности или его полная неработоспособность.
Свободное пространство между магнитами заполняется холодной сваркой.
Переходим к шлифовке поверхности двигателя.
Отыскиваем при помощи тестера рабочую обмотку. Оставляем его провода, а все остальные удаляем. Пропускаем провода через выпрямитель. Подключаем их концы к контроллеру. Контроллер же соединяем с батареей.

Самодельный генератор из двигателя стиральной машины готов к использованию. Для раскручивания устройства подойдут электродрель, шуруповерт, или другие похожие инструменты. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой район, но вполне годится для освещения пары комнат или работы нескольких устройств типа телевизора, холодильника, компьютера .

Полезное видео

Как видите, спектр использования запчастей старой стиральной машины довольно велик. Так чего вы ждете? Вдохните вторую жизнь в отслужившую свой срок стиральную машину.

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.

Какие запчасти машинки можно приспособить?

Всем известно, что стиральная машина автомат – это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем современнее автоматическая машинка, тем больше в ней всяких деталей. О том, можно прочитать в одной из статей нашего сайта. Если провести опрос людей на улице, то наверняка окажется, что у каждого десятого в гараже, сарае, на даче хранится старая стиральная машинка, которую вроде и выбросить жалко, в то же время и неизвестно, что с ней делать. Какие части старой машины можно приспособить для дела?

Эл. двигатель. Если у старой машины работает эл. двигатель, то это уже само по себе клад. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место.
Барабан. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить.
Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали.
Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться куда угодно.
Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные – оставляем и то и другое.
Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен.

Важно! Если вам не чужда работа с электроникой, можете оставить блок управления. На управляющей плате много полупроводниковых элементов, которые можно использовать для починки электроприборов и для изготовления полезных в хозяйстве штуковин.

Для чего применить двигатель машинки и как его подключить?

Рабочий эл. двигатель от стиральной машины автомат или полуавтомат может стать основой для очень нужных в домашнем хозяйстве приборов. Наиболее распространенное применение – эл. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигателя от стиральной машины. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг. Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем?

Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см 15-20, сильно длинный не подойдет.
На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

Очень важно! Резьба в обязательном порядке нарезается в противоположную сторону вращения вала эл. двигателя. Иными словами, если вал эл. двигателя вращается по ходу часовой стрелки, значит, резьбу делаем против часовой стрелки, иначе точильный камень будет слетать.

Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить – будет идеально.
Теперь берем три подходящие по размерам гайки и две соответствующие шайбы. Накручиваем первую гайку на фланец до упора, пока не кончится резьба. Далее одеваем шайбу, затем точильный круг, затем снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. двигателе, здесь все индивидуально, исходя из этого, делайте подставку. Самое простое – скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Обратите внимание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматических машинах устанавливают хорошие крепления, которые вполне можно использовать.

Еще один ответственный этап работ по изготовлению наждака — подключение эл. двигателя к электросети. Рассмотрим простейший вариант.

Берем мультиметр и проверяем проводки-выводы мотора.
Нам необходим вывод рабочей обмотки. Чтобы его обнаружить, нужно произвести замеры сопротивления, если прибор на одном из выводов покажет значение близкое к 12 Ом, значит это и есть рабочий вывод.
Подключаем рабочий вывод к электросети (220В).
Без пускового устройства наш наждак не запустится даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться его нужно с силой крутануть рукой. Действуйте аккуратно, и ваша рука заменит пусковое устройство.

Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же. Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы. Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно.

Как использовать барабан?

Барабан из нержавеющей стали это великолепная прочная деталь, из которой много что можно изготовить. Какие самоделки можно изготовить своими руками на основе барабана стиральной машинки? В сети Интернет немало можно найти видео о том, как люди делают из барабана жаровни для барбекю, а также шашлычницы. Действительно, вещь великолепная, а сделать ее ничего не стоит.

Вытаскиваем барабан из корпуса стиральной машины вместе со шкивом и валом.
Ставим барабан прямо на колесо люком вверх, вот вам и импровизированная жаровня.
Можно болгаркой срезать переднюю часть бака (возле люка), чтобы расширить рабочую часть жаровни. Также в нее будет удобно класть дрова.

К сведению! Шашлычница из барабана получается великолепная, ведь барабан испещрён огромным количеством маленьких отверстий, через которые воздух равномерно поступает к углям раздувая их и обеспечивая необходимый жар.

Также в сети немало видео о том, как из барабана сделать небольшую коптильню. Очень интересный и практичный вариант использования барабана, который мы опробовали сами и с удовольствием поделимся опытом. Как делается коптильня?

Еще умельцы делают из барабана стиральной машины пуфы и футуристичные абажуры для люстры. Пуф сделать несложно. Берем подушку, вырезаем из ДСП квадрат, соответствующий по размеру взятой подушке. Прибиваем мебельным степлером подушку к ДСП. Далее берем простейшую карточную петлю, прикручиваем с одной стороны к ДСП с подушкой, а с другой к верхней части стенки барабана. У нас получился пуф с откидывающейся крышкой, а внутри пуфа можно хранить мелкие вещи.

Оформить пуф можно раскрасив внешние стенки барабана красками. На фото и видео в сети Интернет представлено немало вариантов, как это сделать. Также можно не морочиться и обтянуть внешний каркас пуфа красивой тканью.

К сведению! Пуфы из барабана стиральной машины довольно крепкие и прослужат вам много лет.

Чтобы сделать футуристичный абажур в детскую комнату, необходимо сделать следующее:

из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезаем круг по размеру люка барабана;
болгаркой отрезаем дно барабана;
вырезаем в кругу из текстолита отверстие для патрона и крюка;
вставляем патрон в круг из текстолита и подвешиваем его на крюк;
надежно крепим круг из текстолита к барабану на болты так, чтобы круг полностью прикрывал люк;
барабан с патроном висит под потолком, теперь вкручиваем лампочку (через заранее вырезанное дно барабана) и любуемся результатом работы.

Какие только самоделки не делают люди из барабана стиральной машины своими руками. Мы перечислили и описали лишь малую часть. Барабан приспосабливают как емкость для мытья грибов и плодов, выращенных в огороде. Очень удобно, закладываешь овощи в барабан, из шланга вливаешь воду через люк, а вода вместе с грязью через отверстия выливается наружу. На выходе овощи или грибы чистые.

Также барабан можно использовать как емкость для рассады или ограничитель роста кустарников и многолетних растений. С рассадой понятно, пояснять не будем, а вот об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые дачники любят сажать у себя на участке, имеют свойство разрастаться вширь (малина, жимолость, бересклет). Так вот, если насыпать в барабан от стиральной машины чернозем, а в него посадить, например куст малины, затем закопать барабан в землю, малина не может расползтись по участку.

Есть и другие варианты применения барабана стиральной машинки. Главное включить свою фантазию, не лениться что-нибудь делать своими руками, и возможно вы станете одним из авторов новой самоделки, созданной из барабана отслужившей стиральной машины.

Как применить дверцу люка?

Мы убедились, что из мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например дверцу люка. Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, к тому же она легко снимается. Ей можно найти самое разное применение.

Важно! Сложность установки крышки люка на будку или окошко парилки своими руками заключается в том, чтобы правильно вмонтировать замок, чтобы фиксирующий крючок плотно входил.

Ножки, хомуты, противовесы и другие полезные мелочи

В каких самоделках могут быть использованы ножки стиральной машины? Ножки стиралки хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к тяжелому предмету мебели, например шкафу с одеждой и вы сможете сделать его выше или ниже. Если прикрутить ножки от стиралки к верстаку, то можно регулировать его по высоте, что позволит сделать работу более удобной.

Хомуты и проводку можно использовать в процессе починки электроприборов своими руками. Тем, кому не чужда работа с мультиметром и паяльником обязательно пригодится эта мелочевка. Противовесам также можно найти применение. В старых стиральных машинах противовесы делали в основном из чугуна их можно сдать в утиль, но можно и в хозяйстве использовать. Например, для того, чтобы придавливать емкость с капустой во время засолки, кстати, для этих целей подойдет и бетонный противовес, он достаточно мал и достаточно тяжел.

Подводя итог, отметим, оказывается некоторые детали «отжившей» стиральной машины можно применить для создания нужных в хозяйстве вещей. Это касается не только мотора, но и барабана, люка, проводки, хомутов, противовесов, да и самого корпуса. Если у вас есть время и желание подарить частям старой стиральной машины вторую жизнь, сделайте это, потраченные силы вам окупятся.

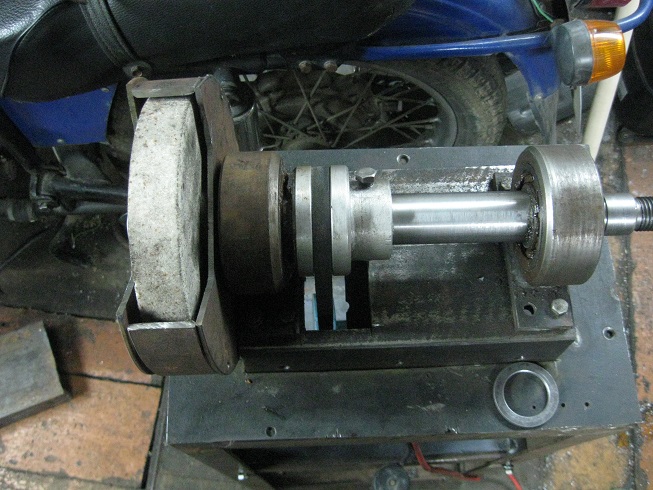

Как самостоятельно сделать втулку для камня на двигатель от стиральной машины? | Все своими руками

Рукастым дядькам иногда попадаются двигатели от советских стиральных машинок и очень хочется куда-то приспособить подобный мотор. Точнее не так: нужно выбросить старую стиралку, но движок выбрасывать жалко — такая вещь! Моторы там ставили довольно слабые — около 200 ватт, плюс минус.

И самое первое, что приходит в голову — соорудить точило. И на пути реализации этой задумки самой непростой задачей является изготовление втулки, фланца для закрепления камня на валу мотора. Первое, что приходит в голову: приспособа слишком сложна для самостоятельного изготовления и нужно просить знакомого токаря сделать втулку. И это правильное решение, если конечно есть токарь на примете.

Но не у всех в знакомых есть такие нужные люди как токарь и порой озарившая задумка по применению двигателя так и остаётся задумкой… Я же предлагаю своими силами соорудить такую втулку, без каких-либо специфических инструментов. Может быть заточной станок и не получится промышленной надёжности, но подобный агрегат у меня замечательно работает и иногда помогает в заточке ножей или иных мелких мелких операциях. В общем я ни разу не пожалел, что потратил время на сооружение этого станочка!

Сгон сантехнический на «1/2»

Итак, в качестве основы втулки можно использовать обычный сантехнический сгон на «1/2». Даже резьбу нарезать не нужно! Тут стоит заметить, что для такой втулки необходимо чтобы вал двигателя вращался против часовой стрелки. Иначе существует большой риск, что камень попросту раскрутит стопорную гайку и слетит! В целом же, направление вращения у советских моторов довольно легко меняется.

На сгон насажен обрезок полипропиленовой трубы

На сгон необходимо насадить отрезок полипропиленовой трубы 32мм. длинной в пару сантиметров. Труба должна быть с размерным отношением SDR6, тогда внутренний диаметр трубы будет подходить к наружному диаметру сгона. У меня например не удалось так просто насадить на сгон отрезок ПП — пришлось разогреть сгон на плитке и на горячую надеть пластик.

Теперь нужно подогнать диаметр сгона под вал двигателя. У советских моторов от стиралок обычно встречается диаметр 11 или 14 мм., причем там ещё присутствуют десятые доли миллиметров с большой погрешностью. Для 11мм. валов отлично подходит отрезок металлопластиковой трубы 16 мм. Развальцованная МП-труба забивается на вал довольно легко. Далее наружный диаметр МП можно подточить на включенном двигателе под сгон, чтобы последний также забить на вал с металлопластиком.

МП-труба довольно легко насаживается, главное не потерять выемку на валуНасаженный на вал обрезок металлопластика

Если вал около 14 мм., то подогнать его к диаметру сгона можно при помощи клеевой термоусадки. В любом случае, при любом диаметре вала, нужно пометить место выемки на валу, чтобы уже через сгон зафиксировать всю втулку. Зафиксировать втулку можно толстым саморезом по металлу — в сгоне сверлится отверстие и загоняется саморез для формирования резьбы. Затем саморез выкручивается и укорачивается до минимальной длинны, и закручивается обратно.

Отверстие для фиксации втулки совпало со стопорным кольцом — замечательно!

И что же мы получили? Металлический сгон с наружным диаметром около 21 мм. на валу и стопорное кольцо из ПП-трубы. В таком виде на втулку можно одевать шлифовальный диск от болгарки, добавив две шайбы М20 усиленных и чугунную сантехническую гайку. Под диск придётся намотнуть 1-2 слоя изоленты, ибо посадочный диаметр болгарки около 22 мм.

Зачистной диск от болгарки прекрасно держится, если на втулку мотнуть 1-2 слоя изоленты.

Для точильного камня, подавляющее большинство которых сейчас встречается с посадочным диаметром 32 мм, нужно изготовить ещё один отрезок ПП-трубы. Внутренний диаметр отрезка пластиковой трубы необходимо немного расточить напильником, чтобы этот кусочек легко одевался на сгон и снимался. Готово, теперь на втулку можно одевать камень! Если обнаружится, что втулка плохо отцентрована и камень бьёт — достаточно немного поточить объёмный металлический предмет и диск отцентруется.

Напоследок хочется заметить, что каждый конкретный случай изготовления втулки может сопровождаться нюансами, которые здесь не указаны. В целом я указал направление для действий, а мелочи любой мастер скумекает, как ему лучше.

А вот и получившийся станочек в сборе!

Подключение двигателя и сборку станочка можно подробнее рассмотреть на нашем сайте https://yserogo.ru/raznoe/tochilo.html

Как сделать точило из двигателя стиральной машинки

Точило или заточный станок – агрегат, предназначение которого – затачивать инструменты. Их существует множество: есть крупные, способные затачивать твердосплавные инструменты; имеются небольшие, предназначенные для бытовых нужд, маленьких мастерских.

В последнем случае они универсальные, их можно сделать самому. Основной деталью является электродвигатель, который можно раздобыть, разобрав старую стиральную машину. Из материалов к мотору еще нужно подготовить: металлическую полосу; дощечку для основы; корпус, в котором размещается электроника; крепеж в виде болтов, гаек. Чтобы все сделать понадобится: дрель; ручные инструменты; болгарка; сварочный аппарат.

Измеряют крепежные размеры электродвигателя. Исходя из полученных результатом изготавливают из металлической полосы П-образную скобу с отгибами в стороны на концах «ножек». Ширина верхней полки, высота стоек примерно 8 см (более точно определяют при замерах).

В обоих отгибах на концах «ножек» сверлят отверстия. Измерив расстояния между ними, сверлят, ориентируясь на него, таким же по диаметру сверлом отверстия в дощечке. Размещают между ними кусок ДВП (это прокладка, которая будет гасить вибрацию), сверху устанавливают электродвигатель. Одевают сверху подготовленную скобу, прикручивают ее к дощечке болтами и гайками. В крепеже используют промежуточные шайбы. Размещают двигатель так, что его выходной вал находится за стороной дощечки, на которой он закреплен.

Для корпуса используют коробочку, прорезают в ней на торце две прорези под проводники. С помощью круговой скобы фиксируют на корпусе болтами конденсатор. Крепят сверху выключатель. Подсоединяют остальные детали, пользуясь, чтобы не ошибиться, мультиметром. Без регулятора оборотов, учитывая, что мотор малооборотистый, можно обойтись. Вблизи одного из торцов корпуса, ближе к углам, сверлят два отверстия, через которые крепят его к основе саморезами, закручиваемыми под углом.

Чтобы установить абразив нужно две шайбы, которые можно взять от болгарки. Одну насаживают на выходной вал мотора, приваривают. Затем у обычной шайбы стачивают сегменты с противоположных сторон – это нужно, чтобы она разместилась между пазов второй шайбы от болгарки.

Насаживают на вал заточный круг затем вторую гайку – пазом наружу. В последний помещают обычную (сточенную по краям) шайбу. Прижимают все контршайбой. Затем все затягивают обыкновенной гайкой М13.

Берут корпус, который защищал электродвигатель в стиральной машине. Отрезают ручку, примеряют и устраивают кожух, который будет защищать мотор от пыли, грязи.

Подготовленное устройство крепят к краю столу двумя большими болтами. Зачищают наждачкой поверхности, красят их. После высыхания занимаются заточкой инструментов.

Шлифовальный станок из двигателя от стиральной машинки

На барахолке часто попадаются движки от стиральных машинок советских времен или даже от современных изделий. Стоит такой движок обычно не дорого, а вот пользы от него может быть очень много.

Идея заключается в том, чтобы сделать из него шлифовальный станок, работоспособность которого может быть даже лучшей, чем у китайского аналога. Однако перед покупкой желательно проверить работоспособность.

Для начала замеряем сопротивление рабочей и пусковой обмотки. Наибольшее значение имеет пусковая обмотка. Приступаем к производству каркаса для нашего будущего станка. Он должен быть устойчив и прочен.

Для формирования каркаса используются металлический уголок и профильная труба. Нарезаются заготовки. Устанавливается движок на часть каркаса, а затем корпус собирается вокруг него полностью при помощи сварки. Далее делаем к станине столик из той же профильной трубы, разрезав ее пополам.

Основные этапы работ

Свариваем пару отрезков кругляка, формируя равномерный зазор между ними и гайками по краям. Под столик нужно сделать упор. Затем изготавливаем дополнительную деталь для фиксации необходимого угла, который можно регулировать.

Берем диск от старой пневматической шлифовальной машинки диаметром 150 мм. Подрезаем резьбу на валу двигателя и на самом диске под переходник из удлиненной гайки. Если двигатель конденсаторный, а его мощность 180-200 Вт, подключаем пусковой конденсатор на 12 мкФ (из расчета 7 мкФ на 100 Вт).

Один конец прикручиваем к проводу двигателя, другой – к одному из проводов сетевого кабеля. Размещаем конденсатор около движка с помощью стяжек. Добротно изолируем все контакты и фиксируем сетевой кабель во избежание смещения.

Для удобства перемещения станка можно сделать ручку из полипропиленовой трубы, внутри которой металлический стержень. Она крепится к самому движку. Собираем всю конструкцию, устанавливаем диск и запускаем наш станок в работу.

Несомненный плюс этой конструкции в том, что можно устанавливать сменные круги абсолютно любой градации. Так же при давлении детали на поверхность абразива не происходит значительное снижение оборотов, как на китайском точильном станке.

Станок удобен и изготавливается своими руками достаточно быстро. Подробный процесс его сборки смотрите в видеоролике.

Оцените запись

[Голосов: 5 Средняя оценка: 4.8]

Точило из двигателя стиральной машины

Наверно все когда нибудь сталкивались с проблемой как тупой нож, ножницы и другие острые режущие предметы, которые имеют свойства затупляться. Конечно всегда можно сносить инструмент к заточнику или купить готовый точило (наждак) но за это нужно платить и скажу не малые деньги. Мы будем собирать наждак из старой стиральной машины, которую выкинуть жалко, а применить некуда.

Материалы и инструменты

Для конструирования наждака нужен электродвигатель который снимаем со старой стиральной машины. Предварительно заточенный до этого у токаря фланец который будет зажимать наждачный или шлифовальный круг. Площадку куду и будет крепится электро двигатель с пусковым конденсатором и включателем.

Как выбрать электродвигатель

Чаще всего мастера выбирают электро двигатели от стиральных машин «Фея», «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

Процесс изготовления

Выточка фланца

Как известно, фланец соединяет движок и камень. Если у вас отсутствует опыт работы на токарном станке, обратитесь за помощью к специалисту, предоставив подробный чертёж будущего устройства, с замерами диаметра камня на внутренней поверхности и величины вала.

Сделанный фланец необходимо правильно насадить на вал, зафиксировать результат крепёжными элементами, к примеру, болтом и гайкой, предпочтительно воспользоваться дополнительной шайбой с резьбой, расположенной по левой стороне.

В зависимости от вектора вращения вала, на крепежах образуется резьба. Вращение по часовой стрелке требует левостороннего нарезания резьбы, против часовой стрелки – правостороннего. Таков принцип закручивания гайки, если им пренебречь – деталь будет раскручиваться, а камень, скорее всего, слетит с установленного места, что травмоопасно для человека, который работает с наждаком.

Однако не у всех есть возможность сделать наждак своими руками с точечными втулками определённого размера, как того требует технология. Справиться с этой ситуацией в домашних условиях помогут куски труб, щели и пустоты, образовавшиеся между втулками и валом, можно скрыть путём подмотки текстильной изолентой. Ещё один вариант — последовательное размещение меньшей втулки в большей.

Наматывая изоленту, следуйте равномерности. Втулка производится из трубы, диаметр которой составляет 32 мм, совпадающей с внутренним диаметром наждачной окружности. После чего круг нужно расположить поверх втулки.

Учёт направления работы наждака

Перед тем как сделать наждак своими руками, определитесь с вектором его работы. Для удобства вы можете самостоятельно поменять направление оборотов, которые делает ротор.

Если движок взят из стиральной машины, его можно считать асинхронным, а, значит, препятствий для изменения направления вращений нет.

Найдите обмотки, предназначенные для пуска и работы, воспользуйтесь тестером. Как отличить пусковую и рабочую обмотки? Показатель сопротивления первой достигает 50 Ом, рабочей — 10 Ом. Рабочий элемент подключается к электросети 220 Вт, пусковой работает подключаем последовательно. Если поменять контакты А и В то двигатель будет вращаться в другую сторону.

Сборка

Самостоятельный монтаж наждака

После того как самодельный наждак сконструирован, приступайте к его фиксации на верстаке. Снимите с техники кронштейн и зафиксируйте изделие к верстаку с помощью болтов. Разместите двигатель по горизонтали. Чтобы уменьшить степень вибрации, возникающую в процессе установки, наденьте на уголок окантовку, выполненную из резинового кусочка эластичного шланга. Техника безопасности предусматривает создание специального кожуха, который защитит от откалывающихся обломков круга с абразивом. Воспользуйтесь толстым металлическим кольцом (полосой), величиной 2–2,5 мм.

Под рабочей деталью следует зафиксировать небольшой кусок оцинкованного листа, который послужит для верстака хорошей защитой от летящих огнеопасных искр. Не забудьте надеть специальные очки. Наждачный станок будет более полноценным и профессиональным, если вы используете оргстекло, толщина которого составляет 5 мм, оно фиксируется к кожуху движка. По желанию можно сконструировать самодельный наждак со стеклом, откидывающимся под углом 180 градусов. Удобства добавит подручник, на который можно опереться.

Станок для заточки инструмента своими руками от двигателя стиральной машины | Своими руками

Все режущие инструменты рано или поздно теряют остроту и требуют заточки. Купить точильный станок дороговато, поэтому я решил сделать такой прибор из двигателя от стиральной машины, обрезков швеллеров и уголков.

Перед изготовлением двигатель разобрали и очистили все узлы металлической щеткой. Почистил все провода и контакты.

Из обрезков швеллера шириной 270 мм и уголков с полкой 63 мм сделал основание для установки двигателя (фото 1).

На подготовленном основании закрепил мотор болтами, которые были на его корпусе. На валу закрепили алмазный круг (можно использовать обычный наждачный круг) (фото 2).

Для удобства заточки инструмента из оставшейся обрезки канала и уголка я сделал стол, который можно закрепить под разными углами относительно круга и основания.Для этого сам стол был шарнирно соединен с опорным уголком при помощи шпильки и отрезка трубы (фото 3)

Снял двигатель с основания и покрасил его вместе со столом из баллончика в синий цвет (фото 4, 5).

Пока детали сохли, я сделал подставку из трубы, чтобы станок можно было установить в мастерской. Защитный кожух двигателя был гнут из жести. Эти детали тоже расписаны. Когда все высохло, собрал машинку в мастерской.Подключил вилку с проводом к проводам через тумблер для подключения к сети.

Смотрите также: Токарный станок по дереву своими руками

СОБСТВЕННЫЙ ШЛИФОВАЛЬНЫЙ СТАНОК — ПОШАГОВЫЕ ФОТОГРАФИИ

Смотрите также: Горелка лазерный гравер своими руками + примеры работы

МАШИНА ДЛЯ ЗАТОЧКИ ИНСТРУМЕНТА ИЗ ДВИГАТЕЛЯ СТИРАЛЬНОЙ МАШИНЫ СВОИМИ РУКАМИ — ВИДЕО

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Где можно адаптировать двигатель от стиральной машины • CIMFLOK.

COM

Не следует сразу выбрасывать вышедшую из строя стиральную машину. Особенно, если есть достаточно развитые навыки работы с ручным инструментом, и есть привычка возиться в мастерской.Различные самоделки из двигателя от стиральной машины могут быть крайне полезны в хозяйстве.

Какие двигатели

Класс и возраст машины определяют, какой двигатель находится в руках. Если мы говорим о старом, советском. это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность 180 Вт, но для самоделок очень удобен, так как имеет отличные показатели крутящего момента. В остальных случаях может попасть в руки:

двигатель двухскоростной от шайбы с фиксированными 350 и 2800 об / мин;
коллектор, который при постоянном напряжении питания без регулировки разгоняет вал до 12-15 000 об / мин;
двигателей от современных стиральных машин различного класса, так как сегодня производители часто не соблюдают общий стандарт оборудования.

Сразу стоит упомянуть инверторный двигатель , которым оснащена самая современная стиральная машина.Для запуска такого агрегата необходима схема управления. Сначала он должен преобразовать переменный ток в постоянный, а затем создать новый сигнал и изменить частоту выходного напряжения для управления скоростью на валу. Но если в двигательном комплекте есть силовая электроника от стиральной машины, это будет крайне полезным дополнением.

Подключение двигателя

Для прокладки проводов обмотки понадобится мультиметр . Также будет полезно подготовить бокорезы или плоскогубцы для зачистки жилок.Список других инструментов зависит от того, какое оборудование будет собираться с двигателем.

Подключение агрегата к переменному току.

Определяем пары . Подключаем один зонд к любому сердечнику, а другие проверяем другим. Если мультиметр подал сигнал, значит, пара найдена.
Находим индикатор сопротивления двух обмоток. Наивысшее значение указывает стартовую пару.
Разные тандемы подключаются попарно, а затем подключаются к общему 220 В.
Кнопка отключения может быть установлена на кабеле пусковой обмотки.

Иногда необходимо изменить направление вращения двигателя. Просто измените выводы пусковой обмотки.

Шлифовальный станок или точилка от двигателя стиральной машины

После того, как электрическое подключение будет выполнено и мотор стиральной машины заработает, можно приступать к изготовлению самодельных изделий. Самая распространенная — небольшая точилка. Если использовать круг от болгарки, можно отрезать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в качестве болгарки, для этого на валу ставится маленькая или круглая крупная форсунка . Перечень работ следующий:

Двигатель должен быть надежно закреплен. Удобнее всего это делать на небольшой доске, которую потом легко разместить на столе, верстаке, любой удобной поверхности.
Можно установить мотор старой стиральной машины на уголки или стальные оцинкованные круглые зажимы . Для компенсации вибрации и электроизоляции в последнем случае между двигателем и крепежом помещается резина.
Асинхронные двигатели от старых барабанных моечных машин имеют открытую конструкцию, в которую попадает пыль, влага, опилки. Это может вызвать сбои и отказы различного типа. Поэтому при монтаже наиболее выгодным вариантом будет полностью «обнять» двигатель полосой из оцинкованной стали.

Есть несколько способов присоединения патрона или посадочного места для шлифования круга, круга для угловой шлифовальной машины и насадок для шлифования.

Нарежьте резьбу патрона прямо на вал.
Сварите переходник из нескольких труб разного диаметра. Предполагается, что с одной стороны шлифовальный круг подходит, а с другой — внутренний диаметр трубы должен соответствовать размеру вала. Эта часть адаптера нагревается, набивается на вал, после остывания детали очень плотно и надежно соединяются.

Стоит отметить, что патрон для дрели — самый привлекательный вариант, если только вы не хотите делать точилку с камнем. В него легко поместить практически любой инструмент: дрель, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для отслаивания краски, войлочный блок.Изготовить переходник для круглошлифовальной машины несложно.

Видео: Где можно переделать двигатель от стиральной машины

Такой станок может собрать даже начинающий домашний мастер и использовать для самых разных целей. Главное, правильно подключить двигатель и приложить определенные усилия для формирования надежного крепления рабочего агрегата.

Совет! Если имеется только быстроходный двигатель, рекомендуется не снижать его обороты, а сделать отдельный узел с собственным валом, и передавать на него крутящий момент через шкив с понижающим коэффициентом.

Прочие самодельные конструкции на основе точилок

Указанную выше работу придется проделать, если вы хотите получить другие, самые разные машины.

Токарная обработка дерева . Двигатель на 180 Вт от старой стиральной машины позволит без особых усилий не спеша обрабатывать цилиндрические заготовки. Обязательно нужна какая-то задняя бабка для остановки заготовки. Это защитит вал двигателя от боковых нагрузок.
Барабан шлифовальный . Для этого используется деревянный цилиндр большого диаметра, в центре которого проходит стальной стержень, один конец которого зажат в патроне двигателя, другой установлен в стойке на подшипнике.Поверхность оклеивается наждачной бумагой, можно точить ножи, лезвия строгального станка, если есть приспособления для выдерживания угла, и выполнять другие операции.

Сразу обратите внимание, пилорама от двигателя стиральной машины не пойдет. не хватит крутящего момента.

А вот мебельщикам и прочим домашним мастерам понравится идея изготовления приспособлений для горизонтального сверления для работы с эксцентриковым крепежом.

Станок выполнен, как описано выше, с патроном на валу.
Опора, направляющая полка, горизонтальная, выполняется на такой высоте, чтобы ось вала проходила через центр торца плиты ДСП или деревянной детали.
В патрон вставляется сверло, деталь подается горизонтально, а глубину сверления можно контролировать визуально.

Для создания места крепления кругового эксцентрика достаточно использовать дрель, вертикально-сверлильный станок и фрезу нужного диаметра. Эта операция не требует высокой точности.Основную ответственную задачу по точному просверливанию канала под цилиндрический штифт выполнит двигатель от старой стиральной машины.

Зерновая дробилка

Оборудование такого плана позволяет существенно сэкономить на производстве комбикормов для животноводства. При наличии достаточно мощного двигателя можно построить вполне разумную дробилку зерна, ничем не уступающую промышленным вариантам. Схожие характеристики имеют моторы на больших стиральных машинах среднего бюджетного или премиального уровня.
Кроме блока нужен кейс . Оптимальным вариантом станет конструкция из старой машины с вертикальной загрузкой. Если такого корпуса под рукой не оказалось, то практически в любой точке можно найти массу вариантов получения металла за копейки.

При выборе ножей следует учесть, что в момент резки они должны почти касаться краев корпуса, не доходя до 3-4 мм.
В нижней части конструкции нужно проделать отверстие для отвода готового корма.
Устанавливаем внутрь две лопасти: одна на расстоянии 40-50 см от верхнего края, а вторая — снизу. Для лучшего шлифования лучше использовать два вала, вращающихся в разные стороны.
Закрепляем двигатель на верхней части стиральной машины и собираем с ним валы.
Загрузка зернодробилки станет более удобной, если вы сделаете в крышке отверстие, а не снимаете ее каждый раз.

Важно! Во время шлифовки двигателю потребуется периодический отдых.

Бетономешалка

Аренда, а тем более покупка заводского оборудования сопряжена с серьезными расходами. Для работ средней сложности практичнее будет сделать бетономешалку своими руками. Если использовать двигатель от мощной стиральной машины, эффективность оборудования заметно возрастет.
Сборка бетономешалки.

Фундамент должен быть устойчивым. Сварной швеллер идеален, но можно сэкономить и заменить деревянным брусом.Высота выбираем на свое усмотрение, но не ниже 0,5 м.
Валы двигателя и баки должны находиться в одной плоскости. Для этого в конструкции предусмотрены специальные полки, фиксирующие мотор.
Устанавливаем коробку передач так, чтобы шкив и мотор находились на одном уровне. В противном случае агрегат очень быстро выйдет из строя из-за сильных перегрузок.
Старая центрифуга стиральной машины может служить контейнером. Монтируем вал в резервуар и симметрично закрепляем на нем изогнутые лопатки, которые будут мешать раствору.
Соединение кнопок «Пуск» и «Выключение» с остальной проводкой.
Ремни надеваем на шкивы и при необходимости натягиваем.

При полной загрузке часть раствора может выплескиваться на редуктор и двигатель. Поэтому нелишним будет организовать им защиту: жесткие или мягкие гильзы из подручных материалов.

Вибростол

Еще одно полезное оборудование, широко применяемое для производства тротуарной плитки.В отличие от описанных выше решений эта конструкция заметно проще. Для сборки понадобится стол и отдельная металлическая пластина.
Сборка вибростола.

В каждом углу пластины привариваем пружину одинаковой высоты.
По углам стола мы аналогичным образом размещаем для них приемник сопоставимого размера.
Между ног закрепляем двигатель при помощи поперечных металлических планок.
Растягиваем проводку и выводим блок включения / выключения.

Совет! Если стол большой или двигатель не такой мощный, то силу вибрации можно увеличить, установив двигатель на эксцентрики, которые будут его раскачивать.

Заключение

В том, что касается самоделок из старой стиральной машины, все решает фантазия и особые инженерные навыки исполнителя. Легко изготовить фрукторез, газонокосилку со стальными ножами, электрическую косу с режущим устройством, даже установку для выщипывания перьев с туш кур и уток . Главное — внимательно подойти к решению поставленной задачи.
Не только стиральная машина может стать основой для различных самоделок. Вы можете дать вторую жизнь микроволновой печи, холодильнику и пылесосу. Если вы не умеете или просто не хотите использовать устаревшее оборудование, избавиться от него можно разными способами, описанными в этой статье.

Самоделка

от двигателя от стиральной машины. Какой двигатель больше всего подойдет от старой стиральной машины

Стиральная машина, как и другая бытовая электротехника, после определенного периода эксплуатации выходит из строя и больше не подлежит ремонту.Следовательно, вам придется приобретать новый, а где вы отдавали старую машину? Конечно, можно просто выбросить в утилизацию как МБС. Но это непрактичные хозяева, ведь конструкция этой бытовой техники включает в себя множество полезных элементов, которые могут пригодиться в хозяйстве. Рассмотрим, что можно сделать из стиральной машины-машинки.

Какие детали можно использовать

Стиральная машина представляет собой довольно сложную бытовую технику, которая включает в себя множество отдельных элементов.Чем современнее, тем больше деталей в его дизайн.

Элементы стирки, которые еще могут пригодиться:

Важно! Если разбираетесь в электронике, то не стоит выбрасывать блок управления, в который входит большое количество полупроводниковых компонентов, которые могут пригодиться при ремонте другого электрооборудования.

Применение работающего двигателя стиральной машины

Рассмотрим несколько самоделок из двигателя от стиральной машины.Сегодня с помощью Интернета многие домашние мастера с удовольствием делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При ремонте в квартире, частном доме может потребоваться небольшое количество бетонного раствора. Аренда бетоносмесителя для таких целей обходится слишком дорого. Такой инструмент можно соорудить самостоятельно, для чего подходит корпус из старой тазики (кроме машинки).

Инструкция по изготовлению:

Бетономешалка простая для условий эксплуатации готова. С помощью этого приспособления можно легко приготовить ведро раствора.

Вход от двигателя от стиральной машины

Работающий мотор от старой машинки можно использовать для изготовления наждака самостоятельно. Делается это очень просто — на вал мотора устанавливается наждачная бумага (заточенная). Такой инструмент будет очень практичным на даче, так как из него можно лепить не только ножи, но и лопаты, топоры.

Cubezka, Grainrock

Тем, кто имеет небольшой земельный участок, содержит домашнее хозяйство, не повредит зерновая мельница, сделанная своими руками, мыльный пузырь. Если для этой цели использовать электромотор-машину, то самодельное устройство будет работать не хуже заводского оборудования.

Сделать в домашних условиях пузырь легко. Помимо мотора вам понадобится корпус машины с верхней загрузкой, который можно найти на металлоломе.

Важно понимать! Коэффициент двигателя стиральной машины можно использовать для изготовления множества различных экономических инструментов, требующих вращения.

Worker Motor Wash может применяться для придания прочности самодельным изделиям.

Как подключить мотор от стиральной машины

Если у владельцев старой машинки есть идеи по дальнейшему использованию двигателя, сразу возникает вопрос, как подключить его к электросети 220 В.

Для начала , необходимо разобраться с электрической схемой, после чего подключение двигателя к источнику питания не займет много времени. Вам нужно разобраться с проводкой.В частности, будут использоваться провода, подключенные к статору, ротору.

Как выбрать нужные провода

Посмотрите на переднюю часть блока с проводкой — первые два провода слева чаще всего являются проводами цистерны, с помощью которой регулируются обороты двигателя вестника. Они им не понадобятся.

Далее идет красный, коричневый провод статора, а за ними два провода (зеленый, серый), подключенные к вращающимся щеткам. Все эти провода понадобятся для подключения двигателя к электросети.

Важно! Для подключения к электросети мощностью 220 В к двигателю стиральной машины пусковой конденсатор не нужен, да и самому мотору пусковая обмотка не нужна.

Конечно, в разных моделях проволочные шайбы различаются по цвету, но принцип подключения схож. Чтобы разобраться с проводкой, нужно прозвонить каждый провод с помощью мультиметра. Устройство должно быть настроено на измерение сопротивления. Затем один зонд прикладывают к любому проводу, вторым зондом отбирают пар.

Тихо работающий тахогенератор чаще всего имеет сопротивление около 70 Ом. Эти провода распознаются в первую очередь, убираются в сторону. После этого прозванивают остальные провода, разделенные попарно.

Подключить двигатель к сети

Когда с проводами уже все понятно , необходимо правильно их подключить:

В соответствии со схемой конец обмотки статора должен быть подключен к вращающимся щеткам ( рекомендуется делать язычковую перемычку).
Необходимо соединить с электросетью провод щетки ротора, конец обмотки ротора. После подачи напряжения на провода мотор начнет вращать вал.

Важно! Двигатели стиральной машины отличаются большой мощностью. Чтобы не допустить травм, нужно быть предельно осторожным. Поэтому перед запуском оборудования рекомендуется аккуратно закрепить мотор на каком-нибудь основании.

Применение барабанной стиральной машины

Барабан стиральной машины, изготовленный из прочной нержавеющей стали, может использоваться для различных целей в хозяйстве.Из него можно сделать своими руками множество практичных изделий, например, мангал или жаровню для мангала.

Как сделать грохот:

необходимо отсоединить барабан от старой тёрки вместе с валом и шкивом;
установить с люком на руль;
мангал готов.

Рабочую часть мангала можно немного увеличить. Для этого вам понадобится болгарка, которой вырезается передняя часть барабана, расположенного возле люка.Соответственно ставить дрова будет намного удобнее.

К сведению! Для изготовления шашлыка идеально подойдет барабан, так как в нем огромное количество отверстий, через которые воздушный поток будет равномерно надувать угли, создавая необходимое тепло.

Не выбрасывайте отработавшую свое время стиральную машину, так как она состоит из множества полезных деталей, которые еще смогут пригодиться в быту, на даче. При этом сэкономить помогут различные приспособления, сделанные своими руками.денежные средства.

В некоторых ситуациях купить новый товар дешевле, чем восстанавливать появляющуюся бытовую технику. Однако расчетливый человек получит дополнительную выгоду, используя предназначенные функциональные компоненты. В данном издании представлены самоделки из двигателя от стиральной машины .. а видеофразы помогут точнее воспроизвести самообслуживание мастеров и получить полезные продукты быстро и без лишних затрат.

Читайте в статье:

Какой двигатель больше всего подойдет от старой стиральной машины

Для начала необходимо уточнить реальные возможности имеющегося силового агрегата.В бытовой технике советского периода устанавливались достаточно надежные электродвигатели асинхронного типа (180-220 Вт). Они были подключены к двухфазным сетям переменного тока. Раньше конструкция создавалась в разборной конструкции. Поэтому при поломке ремонт не вызывает лишних трудностей. Единственное исключение — повреждение обмоток. Современные модели отличаются увеличенной мощностью (до 340 Вт).

С конца 90-х годов прошлого века такие простые двигатели не используются.Вместо асинхронных чаще используются агрегаты-сборщики. Они более компактны, меньше весят. Соответствующие модификации предусматривают возможности:

подключения питания постоянного тока;
плавная регулировка оборотов.

Для подачи тока на роторную часть используются графитовые стержни с пружинными толкателями. Эти детали следует периодически заменять. Мощность электродвигателей коллекторного типа от 340 до 780 Вт при частоте вращения рабочего вала в диапазоне 11400-15200 об / мин.

На фото показан силовой агрегат, который инженеры известного южнокорейского бренда LG применили впервые. Его часто называют инвертором, так как с помощью внешнего устройства управления можно плавно регулировать частоту вращения (до 2 тысяч в минуту). Мощность таких агрегатов превышает 500 Вт, что позволяет подключать его напрямую к валу барабана без специальной ременной передачи. По следующим параметрам и особенностям двигателя от стиральной машины можно определить, где этот силовой агрегат может быть использован:

мощность;
Скорость вращения рабочего вала;
габариты;
цепь питания и управления.

К сведению! Более внимательные люди обращают внимание на ремонтопригодность, надежность, устойчивость к внешним воздействиям. Изучают мнение специалистов на специализированных форумах, официальные гарантии производителей.

Что можно сделать из старой стиральной машины: примеры работы с комментариями

Следующая информация поможет реализовать разные проекты на базе соответствующего силового агрегата. Вот активная самоделка из мотора от стиральной машины, хорошо зарекомендовавшая себя на практических испытаниях.К некоторым проектам прилагается пошаговая инструкция с подробным объяснением процесса сборки.

Как сделать шлифовальный станок или заточку из машинки для мойки двигателя

Иллюстрация	Описание действия
	Прежде всего, определимся, какие съемные насадки будут применяться на практике. Существенны особенности технологических процессов: продолжительность циклов, твердость материала заготовок и т. Д.
	В данном варианте автор использует шлифовальные диски диаметром 200 мм с липким слоем на нерабочей стороне. Подобрана примерно соответствующая размеру насадка от «Болгарки» (175 мм) с резьбовым соединением в центральной части.
	Для реализации задуманного была найдена старая машина для мойки двигателя, которая вращает якорь со скоростью до 1500 об / мин. На фото стрелкой обозначено пусковое реле, закрепленное на корпусе.Питание — от сети переменного тока 220 В.
	На токарном станке создано специальное сопло. Крепится к валу 14 мм с помощью винта. К концу детали приваривается стержень с резьбой, который соответствует переходному соединительному узлу.
	В ходе практических испытаний выяснилось, что начальный поворот не соответствует направлению резьбы. Это значит, что при выполнении рабочих операций форсунка выйдет из строя.Особой электросхемы автор не стал, а вместе с опорой поменял места кожуха корпуса.
	Для надежной фиксации силового агрегата из стальных уголков создана особенность. Сварные соединения зачищены. На завершающем этапе изделие покрывается последовательно грунтовкой по металлу и краской.
	С помощью шурупов к станине соединяется стол (1), снабженный вращающейся рамой.В центре имеется опорная штанга (2) с регулировкой по высоте. С его помощью вы устанавливаете точный угол, необходимый для работы с заготовками.
	Сборка подтвердила точность расчета и отдельных деталей. Чтобы исключить ошибки, нужно заранее подготовить комплект чертежей. Опционально соблюдение инженерных гостей. Однако необходимо внимательно разбираться в особенностях каждой составляющей конструкции, отмечать габариты и посадочные размеры.
	Практический тест показывает хорошую функциональность новой машины. Мощности вполне хватит для обработки дюралюминиевых заготовок. Дополнительный плюс — бесшумная работа двигателя стиральной машины.
	Для сбора и удаления отходов сделан специальный ящик с весовой насадкой для подключения пылесоса. Устанавливается внизу кровати под рабочей зоной.

К сведению! По этому алгоритму из стиральной машины легко создать качественный шлифовальный станок.Для повышения безопасности необходимо при обработке использовать средства индивидуальной защиты. Также пригодится прозрачный полимерный экран, закрывающий рабочую зону.

Токарный станок

Заточить своими руками из стиральной машины немного сложно. Однако следующий пример демонстрирует относительную простоту изготовления более сложного оборудования.

Поскольку применен асинхронный двигатель От стиральной машины «Вятка» в силовой цепи установлен конденсатор.Якорь этого силового агрегата вращается со скоростью 400/3000 оборотов в минуту. Для установки оси параллельно частям каркаса подобраны шайбы соответствующей толщины.

Газонокосилка

Важные нюансы отмечены на рисунке:

Эти стержни (1) должны иметь достаточную прочность, так как перемещение техники по площадке осуществляется вручную.
Выключатель двигателя от стиральной машины для удобства пользователя установлен рядом с ручкой.Для соединения используется провод (2) с качественной изоляцией. Обеспечить хорошую герметичность электрических компонентов, чтобы не создавать аварийных ситуаций в условиях повышенной влажности.
Ременный привод (3) снижает уровень вибрации. Изменяя размер шкивов, выберите оптимальную скорость вращения ножей.
Такие узлы (4) служат для регулировки просвета, высоты стрижки газона.
Большие колеса (5) подойдут для преодоления препятствий на земельном участке.

Кормор

Как превратить двигатель от старой стиральной машины в генератор

Однако для получения такого результата необходима специальная подготовка. На конце ротора делают углубление. Закрепите это постоянными магнитами. Модернизированный элемент устанавливается на место. Для накопления энергии используйте выпрямитель и аккумулятор. Эти блоки подключаются через контроллер для оптимизации процесса зарядки.

Бетономешалка

Здесь две ленты дополняются коробкой передач.Комплекс получился создать необходимый крутящий момент при относительно небольшой мощности электропривода.

Дисковая пила

Что можно сделать из барабана стиральной машины: простые конструкции

На практике пригодится не только двигатель от стиральной машины. Что можно сделать из барабана, рассказывается в следующих разделах публикации.

Мангал барабана от стиральной машины: фото и полезные советы

Отлично смотрится мангал из нержавеющей стали.Он долго сохраняет функциональные характеристики и безупречный внешний вид. Легко очистить от загрязнений. Нет острых углов и других потенциально опасных деталей. Полезны высокие температуры. Небольшой вес подразумевает отсутствие сложностей при перемещении. Самая подходящая заготовка — барабан от стиральной машины с вертикальной загрузкой. В нем установлены специальные дверцы, которые закрывают топку, регулируют поток воздуха.

Будет ли работать коптильня

Для обработки мяса, рыбы и других продуктов на длительное время помещают в закрытую тару, где поддерживается высокая концентрация дыма.Применяйте низкотемпературные и высокотемпературные технологии. В любом случае хорошая герметичность пригодится.

Завариваются все лишние дырочки. Установить трубу для отвода дыма. Внутри вмонтированы решетчатые полки и подвесы для размещения продуктов.

Декоративные и функциональные поделки из стиральной машины барабанного типа

На этих рисунках представлены примеры изделий, которые можно создать быстро и эффективно без подробных инструкций:

Как создать машину из стиральной машины: использование несколько частей старой техники

На фото видно, что можно сделать из стиральной машины активаторного типа.После существенной переделки получится удобное устройство, которое поможет автоматизировать утомительный процесс обработки птицы перед продажей (долгой стратизацией). Такое оборудование используется для решения бытовых и коммерческих задач.

Похожая конструкция создана у стиральной машины. В стенки бака и установленный ниже диск вставляются резиновые штифты (желчи). Эти упругие элементы при вращении нижней части отрывают перья от тушки. Для повышения эффективности процесса и уничтожения мусора полив используется с верхней стороны емкости.

Самодельный двигатель из стиральной машины: выводы и дополнительная информация

В любом случае даже при работе с относительно простой конструкцией следует подготовить проектную документацию. Это упростит поиск дополнительных компонентов, предотвратит ошибку сборки. Чтобы публиковать собственные идеи и получать ответы на дополнительные вопросы, используйте комментарии. С помощью нашего интернет-журнала легко сделать правильный вывод о том, что делать со старой стиральной машиной после завершения целевого использования техники.

Видео демонстрирует принцип работы и особенности аппарата perosorum:

Часто возникает ситуация, когда необходимо заточить инструмент или натереть ножи. Для выполнения этих работ лучше всего подходит заточный станок — его еще называют заточенный или наждаковый. Это простейший электроинструмент, состоящий из электродвигателя и абразивного круга . В торговой сети продается множество вариантов, которые отличаются друг от друга ценой и производителем, но предназначены для выполнения одной функции — заточки режущего инструмента.Не спешите приобретать мощное заводское производство: любой домашний мастер сможет сделать его своими руками при наличии необходимых запчастей.

Чтобы изготовить наждак самостоятельно, в первую очередь необходимо выбрать подходящий электродвигатель. Чаще всего это моторчик от стиральной машины старого образца, например, детской — он для этого не подходит. Такой мотор отвечает определенным требованиям: его мощность находится в пределах 100-200 Вт, а количество оборотов не превышает 1500 оборотов в минуту.Если скорость вращения больше, возникнет опасность разрушения абразивного круга.

Для полировки деталей необходимы высокие обороты двигателя, они не подходят для заточки.

Для изготовления самодельного наждака можно применить любой другой электродвигатель. Он должен реагировать на определенные параметры.

Вращение вала должно быть минимальным. Лучше всего подходят моторы, которые имеют не более 1000 оборотов.
Мощность двигателя должна быть от 100 Вт до 1 кВт.Чаще всего используются моторы мощностью 400 Вт.
Желательно, чтобы у него была лапа для крепления.
Лучший однофазный или асинхронный двигатель, подходящий для включения в сеть 220 вольт.

Алгоритм сборки наждака из двигателя из стиральной машинки младенца

Первым делом делаем стану будущего механизма . Его можно сделать из толстой деревянной доски, деревянных планок, подходящего пластика, но лучше всего подойдет толстая металлическая пластина. С помощью скоб, уголков или хомутов фиксируют электродвигатель.Соединение электродвигателя с камнем происходит посредством фланца.

Самодельная блоха

Изготовление фланца — одна из технически сложных операций при сборке самодельного наждака. Делается, как правило, на токарном станке. Для этого необходимо измерить диаметр выходного вала и абразивного круга, который будет использоваться в заточном станке. Однако если под рукой нет токарного станка, можно обойтись и без него. На видео ниже вы можете ознакомиться с тем, как сделать фланец для наждака только из подружки:

Фланцевое крепление На валу происходит гайка с болтом и шайбой.При этом необходимо учитывать направление вращения вала: резьба на гайке должна быть противоположной.

Это сделано в целях безопасности, чтобы во время работы гайка не сработала под действием вибрации станка, что чревато промывкой абразивного круга и травмированием.

Напоследок осталось смонтировать хиппер на постоянное место и подвести электричество. Энтреб с двигателем от Бэби готов.

В случае использования двигателя, разобранного со стиральной машиной, можно сделать точильный станок аналогичным способом, разница состоит только в подключении электричества. Мотор от обычной стиральной машины имеет четыре провода: два подключены к рабочей обмотке, а два других — к пусковой. Чтобы определить рабочую обмотку, достаточно измерить оба сопротивления. Сопротивление пусковой установки 30 Ом, а у рабочего всего 12 Ом.Двигатели современных машин имеют шесть выводов, два из которых — это выход наконечника с сопротивлением 70 Ом. Найти их не составит большого труда. Эти провода необходимо изолировать.

Схема подключения Она выглядит следующим образом: обе обмотки соединены параллельно и подключены к сети, а кнопка будет подключать кнопку в разрыв прерывателя. Для этого можно взять пуск или настроить кнопку от дверного звонка.

Как адаптировать дрель и болгарку под электрическую

Сделать наждак можно не только от подходящего электродвигателя.Для этого можно настроить электроинструмент — это может быть электродрель или шуруповерт.

Последний для этих целей хуже: у него недостаточная мощность и малое время автономной работы.

Изготовление заточки от сверла начинается с приобретения насадок.

Он зажимает точильный камень, а затем зажимает его в патроне. Осталось закрепить его на неподвижном основании с помощью специальной насадки, которую можно купить в магазине по продаже электроинструментов.С помощью такого электрика можно закрепить топор, к кухонному ножу или закрепить дрель.

В случае крайней необходимости можно отшлифовать из болгарки . Для этого не требуется приобретать специальные приспособления и оправки, необходимые для крепления эмоции. Нужно только закрепить его в горизонтальном положении на массивном основании, установить стандартный отрезной или точильный диск и заточить готово к работе.

Mini Speed Machine

Электрическая заточка нужна, если мастер занимается лепкой : При работе часто приходится нажимать мелкие детали.Большая заточка не приспособлена для выполнения мелких работ, поэтому часто делают мини-наждак своими руками. Алгоритм сборки следующий:

взять двигатель с жесткого диска компьютера или детской игрушки;
натяжная втулка спиц от мопеда припаяна к оси двигателя;
малый круг заточки прикручивается к валу винтом с шайбами;
подключить блок питания;
закрепляем прибор на станине, и наждак готов.

Часто для этих целей используются электродвигатели от неисправной швейной машины. Преимущество этой машины в том, что двигатель имеет регулятор оборотов, а это расширяет возможности устройства. Может успешно применяться и как полировальный станок .

Безопасность при работе с самодельным устройством

Обрабатывая электроинструмент самостоятельно, необходимо строго соблюдать технику безопасности. Если промышленные агрегаты оснащены средствами защиты., Тогда в самоделках Придется изготавливать их самостоятельно. Следует знать, что эксплуатация заточки от двигателя стиральной машины без защитного кожуха Запрещена. Возможно изготовление из листового металла толщиной 2,5 мм.

Рабочий круг во время заточки испытывает сильную вибрацию. Чтобы исключить разрушение наждака при эксплуатации, установке камня, под металлические шайбы кладут прокладки из картона. Также следует убедиться, что на диске нет трещин.

При работе следует находиться сбоку от круга, чтобы при его разрыве осколки не летели к оператору.

Ваша любимая стиральная машина уже прожила свою жизнь, и вы решили отправить ее на помойку? Не торопитесь, ведь из стиральной машины можно создать различный самодельный двигатель .

В контакте с

Запасные части

Стиральная машина-автомат имеет довольно сложную конструкцию. Даже в случае поломки есть запчасти, необходимые для изготовления какой-нибудь самоделки.Посмотрим, что можно сделать из запчастей старой стиральной машины.

Основная запчасть, конечно же, двигатель (мотор) . Если он рабочий, то его можно использовать для изготовления генератора, точилок, газонокосилок и других устройств. Осторожно отсоедините провода, выньте Мотор из корпуса стиральной машины и сохраните.

Крышка Люка может превратиться в необычное окно или в красивую миску для кормления питомцев. Также из прочного стекла можно сделать футляр для метров.

Для оформления различных самоделок пригодятся ножки, пружины и другие мелкие детали. Сам корпус может стать шкафом для одежды или уникальным столиком.

Рассмотрим еще что можно сделать с мотором.

Мотор цены на стиральную машину

мотор для стиральной машины

Типы двигателей

Асинхронный

Самый старый тип двигателей, состоящий из неподвижного статора и вращающегося ротора. Первый служит основой и магнитным конвейером конструкции, а второй создает движущую силу ударника.Весь двигатель приводится в движение переменным магнитным полем компонентов.

Асинхронные двигатели имеют слабый крутящий момент, Поэтому барабан часто трясется во время работы. Прочие минусы — габариты и скромный КПД. При этом они бесшумны, дешевы, имеют простую конструкцию.

Асинхронный двигатель часто встречается в недорогих маломощных устройствах.

Бывают двух- и трехфазные асинхронные двигатели. Первые давно вышли из производства, и их можно только найти. в очень старых постройках.

Коллектор

Самый распространенный тип двигателей. Отлично работают как при переменных, так и при постоянном напряжении. Под корпусом C. распространяются Ротор, Статор, Генератор , обеспечивающие скорость вращения. На выводах коллектора есть специальные щетки, которыми ротор контактирует с двигателем.

Примечание: Если вы соедините ротор и статор напрямую, вал двигателя будет вращаться по часовой стрелке. Для обратного направления необходимо изменить схему подключения электродвигателя стиральной машины — соединить щетки навстречу ротору.

В отличие от своего общего предшественника, коллекторные двигатели довольно компактны и имеют большую скорость вращения . Они универсальны: работает и с переменными, и с постоянным током. Основным недостатком коллекторного двигателя является низкая износостойкость: из-за постоянного контакта щеток с коллектором и щетками коллектор быстро изнашивается. Если первый легко заменить новым, то замена коллектора потребует больших усилий.

Инвертор

Мост Двигатель современного типа Стиральная машина состоит из ротора и статора.В отличие от других видов, ротор инвертора подключается к барабану напрямую. Их отличает большая износостойкость, отсутствие лишних деталей, простота конструкции, бесшумность, небольшие размеры.

Однако все это в одном моторе — удовольствие недешевое: разработка, производство, а потому покупка инверторного двигателя требует больших финансовых затрат.

Соединение

Для подключения двигателя к сети 220 вольт необходимо иметь под рукой тестер: поможет нам оборвать провода на паре, А также измерить сопротивление в обмотках.

Перед подключением новых моделей необходимо с помощью тестера проводов определить, что вышло из таогенератора и не нужно нам при работе. Найти их довольно просто — достаточно измерить их сопротивление: оно должно быть около 70 Ом.

С помощью того же устройства находим еще пару контактов. Теперь подключите одну из щеток к одному из проводов, а вторую щетку и другой провод подключите к выводам обмотки. После подключения двигателя от стиральной машины к сети устройство начнет вращаться.Чтобы изменить направление вращения, достаточно поменять кисти местами.

Со старыми моделями дело обстоит немного иначе: после определения парных выводов нужно определить рабочую и возбуждающую обмотки . Первый имеет большее сопротивление, чем второй.

Разобрались, как подключить мотор от стиральной машины к сети. Теперь посмотрим, какие машины и устройства можно создать самостоятельно с его помощью.

Селфи

Самоделка из мотора

весьма разнообразна: с ее помощью можно создать наводнение Т , газонокосилку, бетономешалку, соковыжималку, зелье круг и многое другое.Рассмотрим процесс изготовления некоторых из перечисленных устройств.

Эмери

Один из самых распространенных вариантов использования старого двигателя. Сборка автомобиля не требует особых усилий. Самая сложная часть работы — закрепить точильный камень на моторе. Дело в том, что диаметры вала и камня отличаются друг от друга, поэтому для их соединения понадобится третий предмет. . Скунс идеально подходит для металлической трубы длиной около 20 см. В его конце нарезается резьба, длина которой больше толщины точильного камня в 2 раза.

Обрезать резьбу необходимо в направлении, противоположном движению вала электродвигателя. К другому концу прикрепляем вал с помощью паяльника.

Для большей надежности можно просверлить в месте соединения отверстие и затянуть там болт и гайку. Поочередно накручиваем фланец на резьбу двумя парами гаек и шайб, и в конце закручиваем стопорную гайку.

Закрепите двигатель на подставке. Подставкой может служить как старый стол, так и кусок толстой доски.Для фиксации можно использовать крепеж от той же стиральной машины, у которой был изъят двигатель.

Станок токарный

Мощности старого двигателя хватает для медленной обработки цилиндрической заготовки . К избавить мотор от боковых нагрузок , можно к нему прикрепить.

Барабан шлифовальный

Изготовлен из большого деревянного цилиндра со стальным стержнем в центре. Концы стержня соединены с патроном двигателя и подшипниковой опорой.

Бетономешалка

Старая шайба, или «бочка», легко превращается в компактную и практичную бетономешалку . Для этого:

Выньте активатор из машины .
Вырезать из листов Заготовки стальные толщиной 4-5 мм для изготовления лопаток.
Приварите пару P-образных лезвий , соединенных под прямым углом .
Приварите их на месте Активатор.

Самодельная бетономешалка заработает после подключения двигателя От стиральной машины к электросети.Если машина используется для работы с небольшими объемами стройматериалов, то мощности старого двигателя вполне хватит. Для больших объемов рекомендуется подключать более мощный мотор.

Кормор

Для изготовления мельниц коррозионно-зерновой потребуется корпус «бочка» и двигатель от станка-станка:

В нижней части корпуса создайте отверстие , через которое будет проходить готовый корм.
Аналогичен бетономешалке , создает лопасти с ножами. Для них нужно выбрать подходящий размер: между ними и краями корпуса должно оставаться небольшое расстояние.
Установите лопасти: Один в нижней части корпуса, а другой — на расстоянии 0,5 метра от его верха. Для достижения большей производительности самоделкам рекомендуется использовать для каждой лопасти отдельный вал, чтобы они вращались в противоположных направлениях.
Остается только прорезь на крышке , сквозь которую засыпаем сырье.

Газонокосилка

Обратимся к более сложным и экстравагантным проектам. Первой в нашем списке идет газонокосилка. Сделав газонокосилку своими руками, вы сэкономите огромное количество финансовых средств, ведь эти простые машины довольно дороги. Если все сделать правильно , то самодельная газонокосилка из двигателя от стиральной машины не уступит место инструментам, стоящим на полках магазинов.

Для начала разберемся, какие материалы и инструменты нам понадобятся:

коллекторный двигатель ;
компактные, но прочные колеса.Их можно снять с инвалидных колясок, игрушечных машинок. Если такового нет под рукой, вырежьте колеса из пластикового профиля;
для дна, толстый кусок стали или обычная крышка кастрюли ;
ножей, дисков;
металлическая труба;
;
медный провод, вилка;
;
крепежных изделий;
рожков, торцевых, ключей;
сварочный аппарат, болгарка;
молоток;
дрель, отвертка, плоскогубцы;
.

Приступаем к работе:

В центре фундамента вырезать отверстие для вала двигателя. Устанавливаем валом вниз.
Присоедините ранее изготовленную втулку на валу, и на ней закрепите диск (нож).
С углов собираем раму для мотора.
Привариваем ручку, закрепляем на ней выключатель
Подключить двигатель к источнику питания.

будьте осторожны : В отличие от заводских приборов, провода в нашей газонокосилке собственного изготовления не изолированы.Настоятельно рекомендуется использовать такое устройство во время дождя или для стрижки мокрой травы.

Если вы все же хотите, чтобы ваша машина работала в любую погоду, она надежно изолирует провода, а для устройства соберите небольшой кожух из водонепроницаемого материала. В качестве кожуха подойдет металлическая чаша.

Генератор

Устали от неожиданных отключений электроэнергии? Хотите создать Резервный источник питания , который поможет вам в нужный момент? Так почему бы не создать своими руками генератор из двигателя из стиральной машины? Процесс сборки довольно сложный, но результат того стоит.

Основой будущего генератора послужит асинхронный двигатель. Перед созданием генератора выполните подготовительных шагов:

Разбираем корпус мотора . С помощью токарного станка делаем на его сердечнике пропил глубиной 2 мм.
Заранее подготовленные пазы на сердечнике Вставить неодимовые магниты .
Создайте выкройку для крепления магнитов из жестяной полосы. Метим на нем разместили два ряда магнитов.

Размер ленты должен точно соответствовать размерам сердечника: банка должна плотно прилегать к ней.

Подготовка закончена, приступаем к самой сборке. Нам понадобится:

наждачная бумага;
холодная сварка;
;
;
тестер;
аккумулятор;
контроллер заряда.

Последовательность сборки следующая:

Приклеить шаблон на мотор . По такому же шаблону приклейте магниты.
Обратите внимание, что расстояние и угол между магнитами не меняются.В противном случае происходит изменение напряжения, снижение мощности или полная ее неработоспособность.
Свободное пространство между магнитами Заполнено холодной сваркой.
Перейти к шлифованию поверхности двигателя.
Поиск исправной обмотки тестером. Оставляем его провода, а все остальные снимаем. Пропускаем провода через выпрямитель. Подключите их концы к контроллеру. Контроллер подключается к аккумулятору.

Самодельный генератор из машины для мойки двигателя готов к работе.Оборудование, отвертка или другие подобные инструменты подходят к устройству. Такой генератор, конечно, не сможет обеспечить электричеством ваш жилой массив, но он вполне подойдет для освещения пары комнат или работы нескольких типов типа телевизор, холодильник, компьютер .

Полезное видео

Как видите, диапазон использования запчастей старой стиральной машины довольно большой. И так, чего же ты ждешь? Ты вторую жизнь в отслуживал своего времени стиральной машиной .

Наступает время, когда «домашний помощник» исправно служит вам долгие годы поломки, и исправлять ее уже нецелесообразно. Возникла необходимость купить новую стиральную машину, а что делать со старой? Вы можете отнести ее на помойку, но это будет неполноценный, непрактичный человек, ведь в стиральной машине очень много полезных вещей, которые могут сослужить хорошую службу. Поговорим об использовании двигателя и других деталей стиральной машины в хозяйстве. Мы надеемся, что вы передумали выбрасывать старую машину.

Какие части можно регулировать?

Всем известно, что стиральная машина автомат — это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем более современный автомат, тем больше в нем всевозможных деталей. Об этом вы можете прочитать в одной из статей нашего сайта. Если у вас будет опрос людей на улице, это наверняка будет как у каждого десятого в гараже, сарае, старая стиральная машина стоит на даче, что вроде бы жаль, заодно и неизвестно, что с этим делать.Какие части старой машины можно приспособить для бизнеса?

Эл. двигатель. Если на старой машине есть электронная почта. Двигатель, то это само по себе сокровище. Аккуратно выньте его из корпуса, отсоединив все провода, протрите, оберните тряпкой и уберите в безопасное место.
Барабан. Барабан стиральной машины изготовлен из качественной нержавеющей стали, его приложения имеют массу, поэтому его тоже следует вытащить из корпуса и сэкономить.
Люк крышка. Тоже довольно полезная штука, и пригодится не только сама крышка, но и ее детали.
Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться где угодно.
Пружины и противовес. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные — оставляем и то, и другое.
Корпус стиральной машины. Добыв все полезное, вернитесь к стенкам машины, сам корпус тоже может пригодиться.

Важно! Если вам не чужды работа с электроникой, можете оставить блок управления.На плате управления много полупроводниковых элементов, которые можно использовать как для ремонта электроприборов, так и для изготовления бытовых полезных вещей.

Зачем применять двигатель двигатель и как его подключить?

Рабочий Двигатель от стиральной машины или полуавтомата может стать основой для очень необходимых в быту устройств. Наиболее распространенное приложение — электронная почта. Наждак для заточки ножей, инструмента, сверл и прочего. Сделать такой наждак не очень просто, но все же возможно. Первая и основная проблема — как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру электронного вала. Двигатель от стиральной машины. Это означает, что необходимо сделать фланец, который бы с одной стороны прижимался к валу, а с другой стороны имелась резьба, чтобы можно было износить и закрепить шлифовальный круг. Профессиональные мастера рекомендуют приспособить как фланец струнной трубы на 32 мм.Что вы делаете?

Берем струну стальной трубы на 32 мм. Длина обрезки должна быть 15-20 см, не намного больше.
С одного конца обрезок трубы необходимо врезать в резьбу, длина резьбы должна быть как минимум в 2 раза больше толщины шлифовального круга.

Очень важно! Нить обязательно нарезать на противоположной стороне вращения ВАЛ ЭЛ. Двигатель. Другими словами, если Val El. Двигатель вращается по часовой стрелке, значит, они делают резьбу против часовой стрелки, иначе точильный камень полетит.

Нагрейте паяльную лампу другим концом отрезка трубы и прижмите его к валу, после того, как труба остынет, он прочно соединится с валом. Для усиления связи можно просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие под болт, затянуть гайку. Если будет сварка, то фланец к валу можно прихватить — будет идеально.
Теперь берем три подходящие гайки и две соответствующие шайбы. Наложите первую гайку на фланец, пока резьба не закончится.Далее одеваем шайбу, потом болгарку, потом шайбу и снова гайку. Все хорошо затягиваем и в конце прикручиваем стопорную гайку.

Главное было сделано, теперь наша задача максимально надежно закрепить двигатель. Посмотрите, какие дырочки для застежек есть на емейле. Двигатель, здесь все индивидуально, исходя из этого, сделайте стойку. Самое простое — скрутить подставку из небольших уголков, а затем закрепить на верстаке наждак.

Примечание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматах установите хороший крепеж, который можно использовать.

Еще один ответственный этап работ по изготовлению наждачной бумаги — подключение электронной почты. Двигатель в электросеть. Рассмотрим самый простой вариант.

Берем мультиметр и проверяем проводку-выводы мотора.
Нам нужен вывод рабочей обмотки. Для его обнаружения нужно провести замеры сопротивления, если прибор на одном из выводов покажет значение, близкое к 12 Ом, значит, есть рабочий выход.
Подключаем рабочий вывод к электросети (220В).
Без пускового устройства наша эмоция не запустится даже после того, как мы подключили его к сети, чтобы наждак начал его вращать, надо с силой крутить руку. Действуйте осторожно, и ваша рука заменит пусковое устройство.

Также есть варианты использования электродвигателя от стиральной машины, но принцип использования точно такой же. Его ставят на небольшие самодельные зерновые и травяные мельницы, бытовые бетономешалки и даже небольшие лесопилки.Описывать нюансы изготовления каждого электроприбора не будем, самостоятельно проводим аналогии.

Как пользоваться барабаном?

Барабан из нержавеющей стали — отличный прочный предмет, из которого можно сделать многое. Что можно сделать своими руками на собственных рукописных барабанах? В Интернете много можно найти видео о том, как делают из мангала мангал для шашлыка, а также шпажки. Действительно, вещь шикарная, но ничего не поделаешь.

Вытаскиваю из корпуса стиральной машины барабан вместе со шкивом и валом.
Ставим барабан прямо на колесо люком вверх, вот вам самодельный мангал.
Можно отрезать болгаркой переднюю часть емкости (возле люка), чтобы расширить рабочую часть мангала. Также в него будет удобно закладывать дрова.

К сведению! Мангал из барабана идеален, потому что барабан заправлен огромным количеством мелких отверстий, через которые воздух равномерно поступает от угля к углю и обеспечивает необходимое тепло.

Также в сети много видео о том, как из барабана сделать небольшую коптильню. Очень интересный и практичный вариант использования барабана, который мы попробовали на себе и с удовольствием поделимся опытом. Как курят?

Еще мастера изготавливают стиральную машину и футуристические абажуры для люстр из барабана. Слойку сделать проще простого. Берем подушку, вырезаем из ДСП квадрат, соответствующий размеру взятой подушки.Подушку подаёте к ДСП мебельным степлером. Далее берем простейшую петлю для карточек, прикручиваем одной стороной к ДСП с подушкой, а другой к верху стенки барабана. У нас есть пуф с откидной крышкой, в нем можно хранить мелкие вещи.

Можно устроить пуф. Можно окрасить краской наружные стенки барабана. На фото и видео в Интернете представлено множество вариантов, как это сделать. Также можно не плавиться и накрыть ткань для запекания на внешнем каркасе.

К сведению! Буферы от барабана стиральной машины достаточно прочные и прослужат вам долгие годы.

Чтобы сделать футуристический абажур в детскую, нужно сделать следующее:

№

из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезать кружок по размеру люка барабана;
болгар отрезал дно барабана;
вырезать по кругу из текстолита отверстие под патрон и крючок;
вставить патрон по кругу из текстолита и повесить на крючок;
надежно закрепите круг от текстолита к барабану на болтах так, чтобы круг полностью закрыл люк;
барабан с патроном висит под потолком, теперь прикручиваем лампочку (через предварительно вырезанное дно барабана) и любуемся результатом работы.

Какие самоделки своими руками не делают люди из барабана стиральной машины. Мы перечислили и описали лишь небольшую часть. Барабан используется как емкость для мытья грибов и фруктов, выращенных в саду. Очень удобно, в барабан кладете овощи, через люк заливаете воду из шланга, а вода вместе с илом через отверстия выливается. На выходе овощи или грибы чистые.

Также барабан можно использовать как емкость для рассады или ограничителя роста кустарников и многолетних растений.С покаянием понятно, объяснять не будем, но об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые любят сажать на своем участке дачники, обладают свойством убыли роста (малина, жимолость, плодоношение). Так, если черным предметом залить барабан от стиральной машины, а в него положить, например, куст малины, а потом закопать барабан в землю, малина не может развалиться на участке.

Есть и другие варианты использования барабана стиральной машины.Главное включить свою фантазию, не полениться что-то сделать своими руками, и, возможно, вы станете одним из авторов новой самоделки, созданной из барабана, обслуживающего стиральную машину.

Как применить люк?

Мы убедились, что с мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например люк дверцы. Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, легко снимается.Она может найти самое разное приложение.

Важно! Сложность установки крышки люка на будку или окно парилки своими руками состоит в том, чтобы правильно смонтировать замок, чтобы запорный крюк вошел плотно.

Ножки, зажимы, противовес и прочие полезные мелочи

В каких домах можно использовать ножки стиральной машины? Ножки стиральной машины хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к серьезному предмету мебели, например к шкафу с одеждой, и вы можете сделать его выше или ниже. Если прикрутить ножки от стиральной машины к верстаку, вы сможете отрегулировать ее по высоте, что сделает работу более удобной.

Хомуты и проводку можно использовать в процессе ремонта электроприборов своими руками. Тем, кому не чуждо работа с мультиметром и паяльником, обязательно воспользуются этой мельчайшей. Также можно использовать противовесы. В старых стиральных машинах противовес выполнялся в основном из чугуна, их можно пропускать в яму, но можно использовать колхоз.Например, для того, чтобы при засолке давить на емкость для капусты, кстати, для этих целей подходит бетонный противовес, он достаточно маленький и достаточно тяжелый.

Подводя итоги, отметим, некоторые детали «меченой» стиральной машины можно применить для создания вещей в хозяйстве. Это касается не только мотора, но и барабана, люка, проводки, зажимов, противовесов и самого корпуса. Если у вас есть время и желание дать детали старой стиральной машины вторую жизнь, сделайте это, затраченные силы окупятся.

Service — Обслуживание электроинструментов для ландшафта

ПОЛНЫЙ РЕМОНТНЫЙ СЕРВИС НА НАШЕМ ОБЪЕКТЕ

Наши сертифицированные, отмеченные наградами специалисты по ремонту предлагают качественное и своевременное обслуживание.

Весеннее 13-точечное техническое обслуживание доступно для мотокосилок с 16 января по 31 марта. Прибл. 99 долларов США + налог. (См. Подробности ниже)

B Пакет для заточки ножей / замены масла доступен для мотокосилок круглый год.35 долларов США + налог (обычно можно сделать, пока вы ждете)

Весеннее 8-точечное техническое обслуживание доступно для ручного / двухтактного оборудования с 16 января по 31 марта. Прибл. 84,00 $ + налог. (См. Подробности ниже)

20-точечное техническое обслуживание доступно для косилок с нулевым радиусом поворота круглый год . Прибл. 300–400 долларов + налог. (Подробности см. Ниже)

Если требуется ремонт, см. Ниже …

__________________________________________________________________________________________________

Двигатель Обслуживание / ремонт для косилок, кромкообрезных станков, моечных машин и т. Д. Любой марки.с двигателем известной марки: Briggs & Stratton, Honda, Kohler и Kawasaki.
Проблемы, такие как не запускается, неровная работа, поломка стартера, дым и т. Д.

Полное обслуживание / ремонт газонокосилки для T oro, Honda, Snapper и Lawnboy : Обслуживание двигателя , самоходная, тормозная муфта лезвия, регуляторы высоты, колеса, электростартер и т. д.

Полное обслуживание / ремонт ручного оборудования для газового оборудования Stihl, Echo, Shindaiwa и Honda .

Заточка лезвий косилок, бензопил, кусторезов, ручных триммеров, машинок для стрижки и сучкорезки.

Ремонт и обслуживание тракторов с нулевым радиусом поворота для : Toro, Scag и Snapper

Пожалуйста, свяжитесь с нами для получения подробной информации.

Стоимость ремонта

Если ваша газонокосилка, ручное / двухтактное оборудование или мойка высокого давления: R неровная работа, не запускается, тяжело запускается, не набирает обороты или скачкообразно , ремонт обычно стоит от 100 до 150 долларов (35 долларов.00 / 85,00 долларов США).

13-точечное техническое обслуживание газонокосилок включает:

— Заточку ножей (ножей)

— Замена масла

— Заменить свечу зажигания

— Заменить воздушный фильтр

— Промыть и слить топливную систему

-Обработка баллонов с топливом

-Заменить топливный фильтр (если есть)

-Смазочные тросы

-Смазка заднего рычага шарнира (если есть)

-Проверить самоходные ремни и ремни, очистить от мусора зону привода

— Проверить зацепление ножей

— Проверить тяговый трос

— Мойка под давлением (в том числе под палубой)

8-точечное обслуживание ручного / двухтактного оборудования включает:

20-точечное техническое обслуживание косилок с нулевым радиусом поворота включает:

-Заточка и балансировка лезвий

-Заменить масло и масляный фильтр

-Заменить свечи зажигания

-Заменить воздушный фильтр и предварительный фильтр

-Добавить топливо tabilizer

-Заменить топливный фильтр

-Проверить топливопроводы

-Смазочные кабели

-Проверить приводы движения, убрать мусор из зоны привода

-Проверить зацепление лезвия

-Чистить ребра охлаждения двигателя

-Испытательная батарея (заменить при необходимости)

-Проверьте тормоза

-Смажьте / смажьте все зерки

-Накуйте шины до надлежащего давления

-Управление синхронным приводом

-Проверьте уровень жидкости в гидросистеме — добавьте до нужного уровня

-Уровень

-Проверьте все ремни

-Устройство мойки под давлением

Подборщик и доставка доступны для ездовых косилок и косилок с нулевым радиусом поворота:

— Райдеры / ZTR $ 120.00 (60 долларов США за доставку, 60 долларов США за доставку)

Звоните для получения заказа 972-335-0995

*** Мы хотели бы побудить клиентов, предоставляющих услуги по обслуживанию / ремонту косилок, выполнить работу осенью или зимой, чтобы избежать задержек весной.

Щелкните здесь, чтобы получить купон на обслуживание

Независимо от марки:

Купите свежее топливо на заправочной станции, которая перемещает много топлива, и используйте стабилизатор топлива. При смешивании масла с топливом используйте дисплей на насосе, чтобы точно измерить правильный объем топлива в вашем контейнере.

НЕ храните топливо в контейнере для хранения или в установке более 30 ДНЕЙ за один раз.

Убедитесь, что в канистре с топливом нет мусора. Возможно, понадобится фонарик, чтобы увидеть дно банки.

Храните ваше четырехтактное и двухтактное оборудование в течение месяцев, когда оно не используется, с баллонами с топливом.

Помните — ремонт, связанный с топливом, не покрывается чьей-либо гарантией.

На 4-тактных двигателях: проверяйте уровень масла перед каждым использованием и меняйте масло каждые 50 часов (или ежегодно).

Регулярно очищайте воздушный фильтр и заменяйте каждые 50 часов (или ежегодно).

Свяжитесь с нами по вопросам технического обслуживания и ремонта вашего ландшафтного энергетического оборудования. Мы с гордостью обслуживаем Фриско, Плано, Аллена, МакКинни, Проспера, Селину, Литтл Вязов, Колонию и прилегающие районы.

Лучшая точилка для ножей на 2021 год

Фото: Майкл Мерто

Наш выбор

Chef’sChoice Trizor XV

Chef’sChoice Trizor XV надежен, быстр и прост в использовании, и он подходит практически для любого типа бритвы. ножа.

Варианты покупки

* На момент публикации цена составляла 150 долларов.

Chef’sChoice Trizor XV дает самые острые и стабильные лезвия из всех протестированных нами точилок для ножей. Причем делала это быстрее и надежнее, чем любая другая точилка. А из-за конструкции практически невозможно ошибиться, даже если вы никогда раньше не пользовались точилкой для ножей. Он неоднократно возвращал оба наших испытательных ножа — один из них — немецкую рабочую лошадку за 30 долларов, а другой — японскую чистокровную за 150 долларов — из мертвенно тупых в острый как бритва.Его подробное руководство по эксплуатации четко объясняет каждый шаг, а его особенно прочная конструкция предполагает, что вы можете рассчитывать на долгие годы работы.

Прежде всего, мы выбрали Trizor XV из-за его способности надежно возвращать сильно затупившиеся ножи к чрезвычайно острой кромке. Даже после того, как мы разрушили лезвия ножей наждачной бумагой, Trizor XV неоднократно затачивал недорогой Wüsthof из штампованной стали и дорогой Mac из кованой стали до заводского состояния, несмотря на то, что они были сделаны из разных сплавов и имели другое лезвие. геометрия.(Примечание: XV обозначает 15 градусов, конечный угол, под которым заточка Trizor XV. Trizor обозначает три прогрессивные грани — грубую, среднюю и мелкую, которые создаются тремя точильными кругами станка.)

Тусклый ножи с трудом режут помидоры (и все остальное), даже если вы сильно надавите и пилите. Видео: Майкл Мерто

После заточки на Trizor XV этот же нож плавно разрезает помидоры одним движением. Видео: Майкл Мерто

Тупые ножи с трудом режут помидоры (и все остальное), даже если вы сильно надавите и пилите.Видео: Майкл Мерто

Также важно, что Trizor XV затачивает лезвия равномерно от пятки до кончика, не оставляя тусклых пятен. У нас получилась неравномерная заточка — острие не было таким острым, как остальная часть лезвия — в нескольких тестах по той же цене (и скоро будет снята с производства) Work Sharp Culinary E3, ближайшего конкурента Trizor в нашем испытании.

И Trizor XV быстро точит ножи. От начала до конца нам потребовалось максимум 4 минуты, чтобы довести 8-дюймовый нож от затупленного наждачной бумагой состояния до нового лезвия.Следуя инструкциям, мы обнаружили, что каждое «протягивание» 8-дюймового лезвия через точилку занимало от 5 секунд (на крупном абразиве) до 1 или 2 секунд (на мелком абразиве «зачистка / полировка»), а общее количество проходов составило около 30. Напротив, на Work Sharp E3 для заточки 8-дюймового ножа требовалось не менее 5 минут, а часто и больше. Общее количество подтягиваний иногда было ниже, около 20, но поскольку каждое вытягивание занимало около 8 секунд, при соблюдении инструкций общее время было больше.А на сильно затупившихся ножах мы иногда доводили до 30 рывков, то есть около 8 минут. (Если вы рассчитываете цифры и у вас не получается, имейте в виду, что переустановка лезвия для каждого рывка и периодическая проверка лезвия значительно увеличивает общее затраченное время.)

Одна из причин, по которой Trizor XV производит неизменно острые ножи это его конструкция, которая делает практически невозможным испортить процесс заточки. При заточке любым способом критически важно держать лезвие под постоянным углом: если вы этого не сделаете, в результате получится закругленная, тусклая кромка, а не острая, образованная вершиной двух одинаковых скосов.Как и в большинстве электрических точилок, в Trizor XV используются жесткие угловые прорези для ориентации лезвия. Но он добавляет функцию, которой не хватает другим: подпружиненные направляющие внутри пазов, которые захватывают лезвие под правильным углом и не дают ему смещаться во время процесса заточки. Work Sharp E3 — опять же, ближайший конкурент в нашем тесте — не имеет аналогичного механизма. Вместо этого вам нужно вручную установить угол лезвия в прорези, а затем вручную поддерживать этот угол, медленно протягивая лезвие через заточный элемент.В нашем тестировании, несмотря на большую осторожность, мы обнаружили, что легко поскользнуться, запустив лезвие под неправильным углом или сдвинув его на полпути (поскольку прорезь обеспечивает пространство для маневра), или если лезвие зацепится за прорезь и скользит боком в прорезь. пояс. (Подробная информация о E3 приведена ниже, в разделе «Соревнования».)

Подпружиненные направляющие (структуры, отмеченные цифрами 1, 2 и 3) обеспечивают правильную ориентацию лезвий ножа в пазах для заточки. Фото: Майкл Мерто

Руководство пользователя Trizor XV — еще одна сильная сторона этой точилки.После того, как вы несколько раз применили любую подходящую точилку, вы научитесь, но подробное руководство Trizor помогает минимизировать ошибки с самого начала. В отличие от этого, руководства от Work Sharp Culinary (для всех четырех протестированных нами моделей) более простые и требуют дополнительных подробностей.

Наконец, выделяется качество сборки Trizor XV. Это тяжелое и прочное оборудование весом 4 фунта 2 унции, оснащенное 125-ваттным двигателем на 2,1 А. Work Sharp E3 кажется легким по сравнению с 1 фунтом 10 унций и 8.Мотор мощностью 5 Вт, 0,7 А. Наша тестовая модель Trizor XV 2016 года зарекомендовала себя на протяжении многих лет использования на кухне Wirecutter, и после завершения официальных испытаний устройства 2019 года мы использовали его для заточки ножей более чем дюжины штатных сотрудников, проработав до 30 минут. вовремя. Это недешево, но если вы проводите много времени с ножами на кухне, мы считаем, что это выгодное вложение. (Примечание: диски третьей ступени для «чистки / полировки» по своей конструкции в конечном итоге забиваются металлическим мусором от ножей; их можно перекрашивать с помощью прилагаемого механизма или полностью заменять.)

Сервисный отдел | Craig’s Power Equipment

Когда вы вкладываетесь в то, чтобы убедиться, что ваш Bear Cat, BigDog Mower Co., Billy Goat, BlueBird, BOB-CAT, BOSS Snowplow, Briggs, Classen, Echo Power Equipment, Honda, Husqvarna, Hustler, Kawasaki, Kohler Engines, Little Wonder, Mahindra, RedMax, Subaru, Ryan, Scag Power Equipment, Shindaiwa, SnowEx, Toro, Walker Mowers, World Lawn и Wright останутся в отличном рабочем состоянии на долгие годы, вам нужны знания и навыки, на которые вы можете рассчитывать на.Наши высококвалифицированные специалисты занимаются обслуживанием и обслуживанием вашего трактора, газонокосилки, UTV, бензопилы, снегоуборщика, мойки высокого давления, генератора и многого другого, чтобы вы могли получить максимальную отдачу от своей покупки. Здесь, в Craigs Power Equipment, мы знаем, что когда нужно выполнить работу, ваша машина должна работать бесперебойно и эффективно. Мы здесь для того, чтобы ваше оборудование продолжало работать, сезон за сезоном.

Надежность имеет решающее значение, когда вы инвестируете в необходимую технику, и у нас есть оборудование и опыт, чтобы получить вашу Bear Cat, BigDog Mower Co., Billy Goat, BlueBird, BOB-CAT, BOSS Snowplow, Briggs, Classen, Echo Power Equipment, Honda, Husqvarna, Hustler, Kawasaki, Kohler Engines, Little Wonder, Mahindra, RedMax, Subaru, Ryan, Scag Power Equipment, Shindaiwa, SnowEx , Toro, Walker Mowers, World Lawn и Wright в отличной форме. Позвоните нам, и мы оперативно и своевременно доставим вас в магазин и выйдем из него, чтобы вы могли вернуться к работе.

Craigs Power Equipment с гордостью предоставляет качественные услуги для Большого Колорадо-Спрингс.

Стоимость услуг

Мин. Плата за обслуживание:
20,00 $

Настройки

Косилка w / OHV
69,00 $ + запчасти

Ремонт стартера

2-тактный
29,00 $ + Детали
19,00 $ + Детали

4-тактный
29,00 $ + Детали
19,00 $ + Детали

Усложненный
49 $.00 + Запчасти

Заточка

Цепи для бензопилы
$ 14,00
$ 8,00

Шины — Монтаж и демонтаж

Приобретите шины у нас
12,00 $

Принесите свои шины
20,00 $

Минимальные расходы

Мойка высокого давления — Двигатель
$ 25,00

Приготовьтесь к инспекции порезки

Расписание обслуживания

Мы поможем вам сохранить ваш трактор , газонокосилку и UTV в первозданном состоянии! Если у вас есть какие-либо вопросы или опасения по поводу вашего Bear Cat, BigDog Mower Co., Billy Goat, BlueBird, BOB-CAT, BOSS Snowplow, Briggs, Classen, Echo Power Equipment, Honda, Husqvarna, Hustler, Kawasaki, Kohler Engines, Little Wonder, Mahindra, RedMax, Subaru, Ryan, Scag Power Equipment, Shindaiwa, SnowEx , Toro, Walker Mowers, World Lawn и Wright, звоните нам по телефону (719) 635-9201, и мы будем рады помочь вам по телефону или помочь вам записаться на прием. Приходите, поговорите с нами о том, как наилучшим образом сохранить свои инвестиции, и узнайте больше о наших доступных услугах!

Позвоните, посетите или свяжитесь с нами сегодня.Мы здесь, чтобы помочь.

Услуги по ремонту малых двигателей | Rec World Outdoor Power Equipment

Rec World Outdoor Power Equipment Мы предлагаем услуги по ремонту небольших двигателей для больших районов Лас-Вегаса. Мы предлагаем чистый и уютный магазин, а также магазин с полным спектром услуг с сертифицированными на заводе специалистами, которые гордятся честностью и удовлетворенностью клиентов. Мы обслуживаем и ремонтируем большинство марок и типов уличного электрооборудования для газонов и садов, а также некоторые марки и типы небольшой строительной техники.Мы с гордостью предлагаем справедливые цены, запчасти OEM, гарантированный ремонт, смету и срочный экстренный ремонт, когда это необходимо. Мы владеем и управляем семьей, мы очень опытны, хорошо обучены и ремонтируем оборудование многих марок и типов. С 1972 года.

СЛУЖБА РЕМОНТА ГАЗОНОСИЛКИ

МАГАЗИН ТРУДА в час 75,00 $

ГЕНЕРАТОР ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ в час 85,00 $

RUSH SERVICE, если запрошено 30 долларов США.

БРЕНДЫ РЕМОНТ И ОБСЛУЖИВАНИЕ

STIHL
ECHO
HONDA
HUSQVARNA
EXMARK
ШИНДАЙВА
SCAG
ТОП-ПИСТОЛЕТ
SNAPPER

ТОРО
BRIGGS & STRATTON
TECUMSEH
KAWASAKI
KOHLER
SUBARU
ROBIN
MULTIQUIP
WACKER

ПОУЛАН
ПОУЛАН ПРО
ТРОЙНОЙ БИЛТ
МАСТЕР
AYP
MTD
МЮРЕЙ
RED MAX ограничен запасными частями, позвоните нам
и более, звоните нам, если вашего бренда нет в списке

УСЛУГИ, ОКАЗЫВАЕМЫЕ МЫ

Диагностика и оценка
Тюнинг ибп
Общее обслуживание и ремонт
Срочный ремонт
Карбюратор очистить, отремонтировать или заменить
Замена масла
Ремонт стартера и стартера
Регулировка или замена клапана
Ремонт системы зажигания
Ремонт топливной системы, Старый бензин

Ремонт двигателя
Замена короткого блока
Замена двигателя
Замена ремня
Заточка лезвий газонокосилок
Заточка мотокосилок
Заточка цепей бензопил
Заточка, садовый ручной инструмент
Заточка, кусторезы
Ремонт электрооборудования генератора, только Хонда

Нагрузочные испытания генератора
Ремонт или замена коробки передач
Ремонт двигателя мойки высокого давления
Промывка и очистка топливного бака
Ремонт грузовиков и прицепов
Замена батареи
Замена сломанных болтов и шпилек
Сварка
Замена камер и шин
и больше, позвоните нам и спросите

ОБОРУДОВАНИЕ РЕМОНТИРУЕМ

Водяные насосы и насосы для сточных вод
Опрыскиватели
Культиваторы
Промышленные воздуходувки
Пылесосы для листьев
Воздушные компрессоры
Позвоните нам, если вашего оборудования нет в списке
Мы не ремонтируем картинги, мини-велосипеды и квадроциклы
.
Мы не ремонтируем импортные товары из Китая, позвоните нам, если не уверены в своем бренде

ПРОЦЕСС РЕМОНТА

Каждый ремонт начинается с осмотра, диагностики и оценки.Затем мы запрашиваем одобрение. После получения разрешения на ремонт мы при необходимости заказываем детали по специальному заказу, а затем завершаем ремонт. После завершения ремонта запускается его тест и проверяется правильность работы. В заключение мы обещаем никогда не превышать наши оценки, согласованные с заказчиком. Мы обещаем использовать только новые оригинальные запчасти OEM, если иное не согласовано с клиентом в качестве опции. В заключение, на любой ремонт предоставляется гарантия 30 дней, и наша цель — убедиться, что вы полностью удовлетворены качеством наших услуг.

Для сдачи большей части оборудования на ремонт требуется аванс в размере 30 долларов США. Он покрывает наши расходы на осмотр, тестирование и диагностику вашего оборудования, если вы решите не ремонтировать его. Это также помогает покрыть наши расходы на утилизацию неремонтированного оборудования, которое остается позади. Если вы одобряете нашу оценку, ваш депозит в размере 30 долларов США применяется к стоимости вашего ремонта, и в конечном итоге за осмотр и диагностику БЕСПЛАТНО. Если ваше оборудование не стоит ремонтировать и вы заплатили 30 долларов.00 залог может быть потрачен на покупку нового оборудования у нас, если вы выберете. Это защита без потерь для вас. Некоторые оценки могут стоить дороже, если потребуется серьезный демонтаж. Вы будете уведомлены заранее о количестве времени и стоимости, прежде чем мы продолжим. Диагностика основных электрических неисправностей генератора не является бесплатной, она составляет 85,00 долларов в час, но обычно не превышает одного часа, мы уведомим вас, прежде чем продолжить, если это произойдет.

Есть вопросы? Пожалуйста, позвоните в наш сервисный отдел по номеру, указанному внизу этой страницы.

КОНТРОЛЬНЫЙ СПИСОК ПРЕДВАРИТЕЛЬНОГО ОБСЛУЖИВАНИЯ

Мойки высокого давления — Нам нужны трубка и шланг для тестирования, мы не сможем отремонтировать мойки высокого давления без них.
