Как заземлить стиральную машину, если нет заземления
После приобретения стиральной машины ее необходимо заземлить. Необходимо это в первую очередь для вашей безопасности, а во вторую – для продления срока службы техники.
Сделать подобную процедуру можно своими руками, заранее изучив технологию проведения подобных работ.
Содержание
1 Зачем это нужно
2 Технология
2.1 Способ №1
2.2 Способ №2
Зачем это нужно
На самом деле, немногие знают про важность данного процесса и начинают задумываться о нем только после удара током.
Помните, сделать это нужно сразу же после установки стиральной машинки.
На это есть свои причины:
- Если заблаговременно не сделать заземление для стиральной машинки, как это советуют большинство электриков-специалистов, то можно получить серьёзную травму от удара током (в среднем данное устройство выдает электрический разряд в 110 Вольт хоть такой показатель и является безопасным для жизни человека, но короткий и болезненный разряд током еще никому не приносил пользы).
- Если вы не провели заземление, то в скором времени это, может привести к нарушению работы самого устройства. Связана такая опасность с тем, что во время работы стиральная машина набирает определенное количество воды, а без заземления связь электричества и воды, может привести к короткому замыканию.
Важно знать: перед тем, как приступить к работе нужно обязательно проверить состояние прибора, убедится в отсутствие видимых дефектов и прочих механических повреждений и если ничего не было обнаружено, то смело приступайте к работе.
Технология
Существует несколько способов для того, чтобы провести заземление в квартире или в доме, рассмотрим каждый из них.
Способ №1
Если в доме отсутствует заземление, то этот способ специально для этого случая, а заключается он в уравнении потенциала.
То есть зачастую стиральная машина устанавливается в ванную, где есть множество, прочих проводящих ток приборов, а главный из них – это смеситель и, если случайно одновременно прикоснуться к ним обоим, то удар током неизбежен.
В этом случае заземление уравнивает между собой токопроводящие свойства предметов с помощью металлического провода.
В первую очередь нужно установить заземляющую и нулевую шину в электрощитке, так как через них будет пускаться разводка всех проводов от бытовой техники.
Затем, от розетки до стиральной машинки нужно проложить трехжильный кабель с медным сечением, а провода в щетке необходимо подключить в следующем порядке:
Для заземления самой стиральной машинки нужно использовать следующие инструменты:
- розетка с заранее подключенным заземлением.
- обычный нож.
- отвёртка с индикатором на ручке.
- провод трехжильный.
- плоскогубцы.
Но, одного уравнивания двух токопроводящих предметов между собой недостаточно, так как осталась последняя цепь проведения тока – это тело человека и пол.
Устранить подобную опасность можно, установив цепь для питания в саму стиральную машину, либо сделать заземление для ее корпуса.
Также эти способы, для полной безопасности, можно совместить.
Вышеописанный способ подключения заземления является эффективным, безопасным, но долгим. Также для его осуществления необходимо иметь минимальные знания в электротехнике.
Примите к сведению: в новостройках нет нужды проводить заземление, так как оно уже заранее было предусмотрено при возведении дома, а вот если устройство подключается в доме построенным еще при Советском союзе, то без заземления тут не обойтись.
Способ №2
Пожалуй, это самый быстрый и простой вариант проведения заземления, если у вас нет минимальных знаний в электротехнике, а заключается он в том, что нужно провод заземления от стиральной машинки взять и провести до ближайшей батареи или трубы и закрепить его там.
Хоть способ и является достаточно простым, но, имеет весомые недостатки:
Замечание специалиста: хоть способ с использованием провода и часто используется в быту (чаще всего используется в частных домах), но он является потенциально опасным не только для самой техники, а и для жизни человека.
Смотрите интересное видео, помогающее ответить на вопрос, как заземлить стиральную машину, если нет заземления
- Автор: DmitriiG
- Распечатать
Оцените статью:
(17 голосов, среднее: 1.7 из 5)
Поделитесь с друзьями!
Как заземлить стиральную машину в квартире и частном доме
Приобретая бытовую технику, пользователь обязан позаботиться о ее безопасном подключении, чтобы защитить себя от удара током, а бытовые приборы от поломки. Стиральная машина зачастую устанавливается в ванной комнате, где риск поражения током повышается в несколько раз. Как избежать этого? Нужно сделать заземление стиральной машины.
Почему необходимо заземлять стиральную машину
Многие пользователи после покупки стиралки смело подключают ее к ближайшей розетке и даже не задумываются – правильно ли это. В первую очередь заземлять стиральную машину нужно для вашей безопасности.
Задумайтесь! Даже машины с установленным помехоподавляющим фильтром способны пропустить ток через корпус – силой 110 Вольт. А если фильтр сгорает или нарушается проводка, удар током может составить 220 Вольт. Это прямая угроза вашему здоровью, а при установке во влажном помещении – жизни.
Более того, если нет заземления, может испортиться и сама техника. Контакт воды с испорченной проводкой приведет к короткому замыканию и полному сгоранию стиралки. Подумайте, что выгоднее: узнать, как правильно заземлить стиральную машину или покупать новую технику. Давайте разберемся в особенностях установки заземления своими руками.
Заземление стиральной машины в квартире
В квартире предусмотрено два варианта заземления.
Один из них правильный и разрешенный. Другой также часто используется обывателями, но малоэффективен и «вне закона» на сегодня. Мы расскажем о каждом из них, чтобы у вас было представление о плюсах и минусах данных способов. Какие инструменты понадобятся:
- Плоскогубцы;
- индикаторная отвертка;
- инструмент, чтобы зачистить контакты.
Внимание! Перед началом работ отключите машину от сети.
Первый вариант: заземление в старых домах
Данный способ подскажет, как заземлить розетку и стиральную машину в квартире, если изначально заземления нет. Сразу оговоримся, что этот вариант подходит для жителей домов старой постройки, поскольку в новостройках все розетки оборудованы по современным стандартам. Ход работы:
- Необходимо организовать разводку, которая будет идти на все бытовые приборы, включая освещение в квартире.

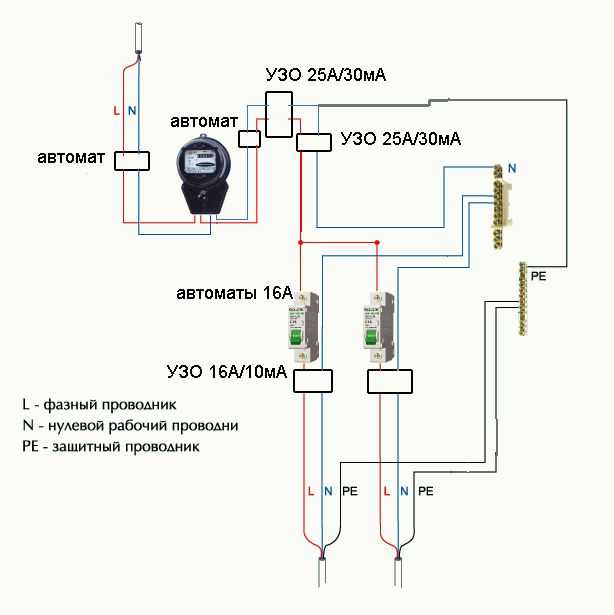

- Для этого в электрическом щитке необходимо установить две шины, к которым в дальнейшем подключится разводка. Шины обозначаются как нулевая – N, и с заземлением – РЕ. Как подключить заземление к щитку, читайте дальше.
- От розетки, в которую подключается СМА, к щитку проводится провод. Состоять он должен из трех жил с медным сечением. Подключение проводится, как показано на фото ниже.
Шины обозначаются как нулевая – N, и с заземлением – РЕ. Как подключить заземление к щитку, читайте дальше.Сначала подключите синий нулевой провод, который подводится к шине N. Затем подключите заземляющий провод к шине PE, в разных случаях он может быть зеленого или желтого цвета. Теперь красный фазный провод – подсоединяется к УЗО счетчика.
Обратите внимание! Запрещено менять местами контакты.
Таким образом можно обезопасить себя и свою технику. Если вы опасаетесь проводить подобные работы, тогда вызывайте электрика.
Второй вариант: заземление в ванной
Как установить заземление на стиральной машине в ванной, если на щитке не предусмотрено специальных контактов? Используйте способ уравнивания потенциалов. Дело в том, что в ванной есть масса предметов, которые проводят электрический ток.
Чтобы получить небольшой электрический разряд, вам не обязательно прикасаться к корпусу СМА – достаточно потрогать смеситель. Мы предлагаем соединить все предметы, которые проводят ток, металлическими проводами – таким образом уравнивая потенциал.
Располагая СМА в ванной, нужно обязательно устанавливать влагозащитные розетки.
Однако этого недостаточно. Для стиральной машины без заземления дополнительно устанавливается УЗО. Также необходим щиток-автомат. В случае сбоев и перегрузок щиток просто выбьет, что сохранит от порчи вашу технику. Конечно, не обошлось без домашних мастеров, которые придумали свой способ уравнивания. Он гораздо дешевле, так же эффективен, но против техники безопасности и имеет свои недостатки. В данном случае заземляющий провод стиралки закрепляется на металлической трубе или батарее.
Довольно сомнительный вариант, поскольку трубы быстро разрушаются под воздействием электричества. Это повлечет дополнительные расходы на их замену.
Многие сомневаются: можно ли занулять стиральную машину? Этот вопрос актуален, когда на щитке нет заземляющего провода. В таком случае есть вариант подключить провод к нулевой фазе. Однако этот способ не является безопасным. Вам решать какой вариант использовать в квартире. Одно точно – стиральная машина без заземления рано или поздно станет причиной неприятных ситуаций.
Заземление машинки в частном доме
Если вам важно знать, как заземлить стиральную машину в частном доме, то сделать это можно так же, как и в квартире – следуйте вышеописанным способам. Однако есть еще один вариант. Жителям частного сектора можно самостоятельно организовать заземление на улице. Для этого выделите свободный участок во дворе. Понадобится три металлические трубы. Обычно для этих целей используют трубы от старых кроватей, длиной не менее 1,5 метров. Далее поступите так:
- Установите трубы в землю, на глубину не менее 2 метров. Расстояние между ними должно составить от одного до полутора метров.
- Установка производится так, чтобы 15 сантиметров трубы остались торчать над землей. К ним привариваются металлические пластины.
- К этой конструкции подводится провод заземления, который приваривается к одной из пластин.
- Другой конец провода подводится к распределительному щитку и подключается к шине РЕ (заземление).
Если на вашей стиралке имеется специальный болт, можно подвести провод к нему, а не к щитку. Бывают случаи, когда машина бьется током по причине поломки. Поэтому, прежде чем приступить к выполнению работ, осмотрите стиралку на момент повреждений проводки. Ведь если не заменить поврежденный участок, в проведении работ просто нет смысла. Заземление в любом помещении должно быть организовано с помощью трехжильных проводов. Проводить их следует от щитка ко всем розеткам. Остальные варианты хоть и действенны, но опасны для здоровья. Если вы не разбираетесь в электрике, лучше вызвать специалиста на дом. Для тех, кто решился на самостоятельную работу, видео по теме:
youtube.com/embed/5A5XxLwiFpc?enablejsapi=1&autoplay=0&cc_load_policy=0&cc_lang_pref=&iv_load_policy=1&loop=0&modestbranding=0&rel=0&fs=1&playsinline=0&autohide=2&theme=dark&color=red&controls=1&» title=»YouTube player» allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»» data-no-lazy=»1″ data-skipgform_ajax_framebjll=»»> Как заземлить стиральную машину своими руками
Заземление стиральной машины, организованное с соблюдением всех правил безопасности, — самый верный способ продлить срок ее службы и обезопасить себя и близких. Многие устанавливают стиральную машину и, не раздумывая, включают ее в ближайшую розетку или шнур питания. Но подключение к электрическим коммуникациям не менее важно, чем подключение водопровода и слива, так зачем вспоминать об этом только тогда, когда машина сгорит или начнет бить током. Именно поэтому, мы поговорим о том, как сделать заземление своими руками.
Зачем заземлять стиральную машину?
Заземлять нужно не только стиральные машины, но и всю бытовую технику. Любая электрическая сеть состоит из двух основных проводов, которые называются «фаза» (она находится под напряжением) и «ноль». В сети с заземлением есть третий провод, он называется «земля».
Если машинку, оборудованную сетевым фильтром, включить в сеть без заземления, то на ее корпусе появляется остаточное напряжение 110 В, которое можно почувствовать при прикосновении к машине. В случае нарушения изоляции проводки стиральной машины на корпусе может появиться «фаза», а это уже 220 В, поэтому достаточно одного прикосновения, чтобы человека ударило током. А если машинка установлена в ванной, то это вообще прямая угроза здоровью и жизни.
Кроме того, заземление спасает электронику машины при скачках напряжения, а также при попадании молнии в трансформатор или антенну на крыше здания. Именно поэтому так важно правильное подключение стиральной машины к заземлению, это безопасность для вас и вашей техники.
Как закрепить машину в квартире?
Подключение стиральной машины к электрической сети будет зависеть от времени постройки здания. В новостройках проблем с заземлением и техникой безопасности возникнуть не должно, так как при их постройке заземление уже организовано, а электропроводка имеет третий заземляющий провод. Бытовая техника, в том числе стиральные машины, уже имеет трехжильный кабель. Этого достаточно, чтобы стиральную машину не ударило током.
Совсем другое дело, если вы живете в доме советской постройки. Здесь вам предстоит решить серьезную проблему либо самостоятельно, либо обратиться к электрику, который все сделает за вас. Есть два варианта решения проблемы с заземлением.
Первый вариант предполагает организацию заземления от электрощита, к которому подходит электричество и от которого идет в квартиру. Работа заключается в следующем:
- В щите установлены две шины: нулевая (N) и земляная (PE). Из них будет производиться проводка для бытовой техники и освещения.
- От розетки для стиральной машины прокладываем трехжильный провод с медным сечением. Подключаем провода следующим образом. Нулевой провод (синий) к шине N, фазный провод (красный) через автомат и УЗО — к фазному проводу счетчика, провод заземления (желто-зеленый) подключается к шине РЕ. Запрещается подключать заземляющий провод розетки к нулевому рабочему проводу.
Важно! Не забывайте отключать электроэнергию при работе с проводами.
Для правильной прокладки электрокоммуникаций потребуются не только пассатижи, индикаторная отвертка, трехжильный провод, розетка заземления, острый нож, а также терпение и аккуратность. Если такая работа кажется слишком сложной, то лучше обратиться к специалисту.
Внимание! Этот способ заземления является законным и наиболее надежным.
В некоторых старых домах возможно вообще отсутствие заземления, то есть в щите отсутствует заземляющий провод, как мы рассматривали в предыдущем случае.
Кроме того, нет возможности организовать такое заземление, если вы живете на 5 этаже. Как защитить машину от скачков напряжения и себя от «удара током». В этом случае проблему можно решить, организовав систему уравнивания потенциалов. Что это?
Если стиральная машина установлена в ванной, то при одновременном прикосновении двух токопроводящих предметов через тело человека будет проходить ток. Система уравнивания потенциалов предполагает, что все предметы, проводящие ток, соединены между собой металлическими проводами. В этом случае, если, например, вы коснетесь крана и стиральной машины, то ток через вас не потечет.
Помимо этой системы, обязательно нужно установить УЗО и автомат в панель, чтобы стиральная машина отключилась и «фаза» не попала на корпус стиральной машины в случае выхода из строя. Кроме того, при установке машинки в ванной нужно использовать влагозащищенную розетку, если таковой нет, то вообще отказаться от размещения «стиралки» в ванной.
При организации электропроводки необходимо использовать одножильные провода.
При необходимости стыковку производить только в специальном ящике, тщательно все изолируя.Более простой способ создания заземления – закрепить заземляющий провод от корпуса стиральной машины к аккумулятору или канализации. Однако сегодня это незаконно. Во-вторых, это небезопасно, так как при прикосновении к стояку даже соседи могут «почувствовать» ток. И в-третьих, на трубах могут образоваться трещины, что приведет к затоплению. Поэтому этот метод лучше не использовать!
Заземление в частном доме

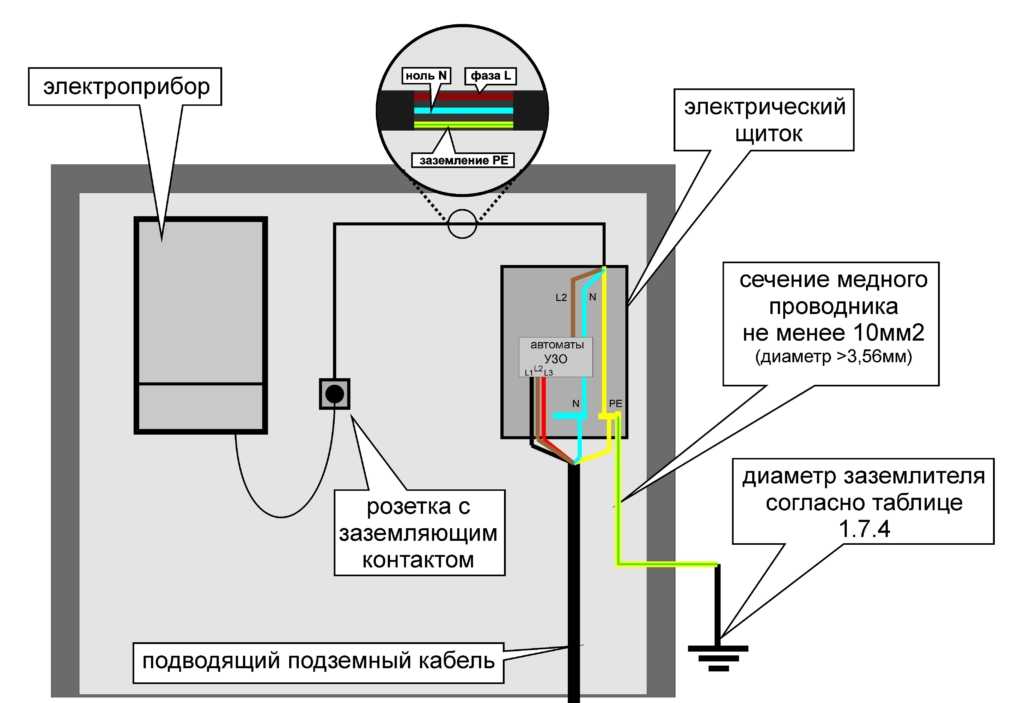

Прокладка электропроводки с заземлением в частном доме аналогична тому, как это делается в квартире, как описано выше. Это также сделано относительно электрического щитка. Отличие в том, что само заземление тоже нужно делать своими руками. Опишем этот процесс подробно.
- Берем 3 металлические трубы длиной от 1,5 до 3 метров. Длина должна быть не менее глубины промерзания грунта.
- Нижнюю часть труб затачиваем кувалдой, и в нижней части (третья часть всей трубы) делаем отверстия диаметром 5-10 мм.
- Теперь нужно выкопать в земле яму глубиной примерно 0,5-0,6 м.
- Далее трубы вбиваем в землю на расстоянии от 1 до 1,5 м, при этом оставляя 10-15 см трубы торчать над землей.
- Берем 3 металлические пластины или арматуры длиной 1-1,5 м и соединяем торчащие из земли трубы сваркой.
- К арматуре необходимо приварить заземляющий провод, который необходимо вывести в дом к месту установки электросчетчика.
- Заземляющий провод подключается к шине РЕ, а от шины разветвляются грозозащитные провода на розетки и освещение.
Внимание! Летом при температуре воздуха 35 0 С необходимо один раз в неделю доливать в почву солевой раствор, приготовленный из расчета 0,5 кг соли на ведро воды. При температуре 30 0 При этом вы можете делать это один раз в месяц, это обеспечит распределение тока в сухой почве.
Провод заземления можно прикрутить к болту на задней стенке стиральной машины.
Такой болт предназначен именно для этой цели.
Таким образом, надежное защитное заземление в квартире или частном доме можно организовать, только проложив трехжильный кабель от электрощита ко всем розеткам в квартире или доме. А затем вынос заземленного провода в поглощающую цепь. Все остальные методы ненадежны и не безопасны. Если делать заземление самостоятельно нет возможности и желания, то нужно пригласить специалиста. Лучше один раз и честно сделать, чем переделывать и вздыхать, что сгорела стиральная машина…
Заземление стиральной машины своими руками: видео, схема, способы
Далее мы рассмотрим основные способы организации защиты, а также преимущества и недостатки каждого из них.- Чем опасно отсутствие заземления
- Как решить проблему
Чем опасно отсутствие заземления
С появлением в частном доме или квартире такой необходимой вещи, как стиральная машина, в первую очередь необходимо позаботиться о ее безопасной эксплуатации. Потому что при неправильном подключении можно получить значительный удар током, коснувшись корпуса стиральной машины или испортив чувствительную электронику, которую потом очень сложно починить.

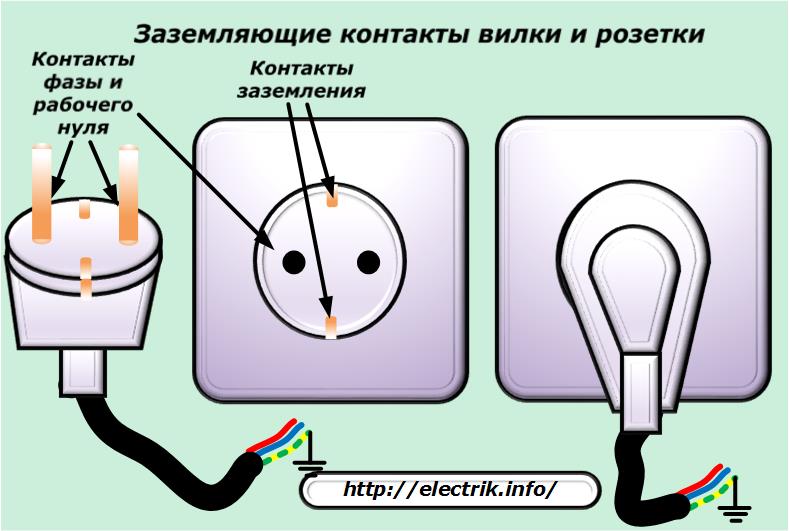

Дело в том, что современные бытовые приборы рассчитаны на трехпроводную сеть, включающую в себя, помимо фазного и нулевого проводников, заземляющий проводник. Но, к сожалению, в старом доме или хрущевке часто можно увидеть только два проводника (фаза и ноль). Обычно стиральная машина комплектуется сетевым фильтром, который предназначен для блокировки нежелательных скачков тока с частотой, отличной от заявленных 50 Гц, и подключается к корпусу машины.

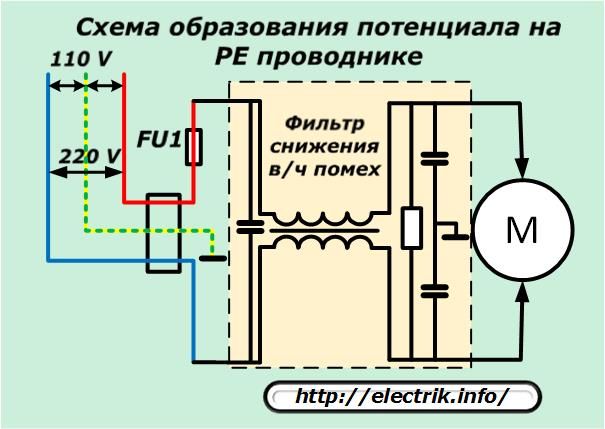

При двухпроводной разводке при наличии такого фильтра на корпусе образуется остаточное напряжение 110В. Так как стиральные машины чаще всего устанавливаются в ванной комнате, риск поражения электрическим током из-за постоянной влажности только увеличивается.
Как решить проблему
Заземлить стиральную машину в квартире и доме можно несколькими способами:
- подключение корпуса к водопроводу и канализации или радиаторам;
- вывод отдельной розетки, подключенной к электрощиту с заземлением;
- создание системы уравнивания потенциалов для бытовых приборов;
- подключение устройства защитного отключения;
- создание собственного контура заземления (в частных домовладениях).
Сразу стоит отметить, что первый вариант рабочий и эффективный, но имеет ряд существенных недостатков. Дело в том, что если замкнуть провод заземления на трубу с водой, то через некоторое время она вытечет наружу, рискуя затопить соседей снизу.
То же самое касается радиаторов и канализационных труб. Так что от такого метода лучше отказаться.
Грамотнее будет подключиться к распределительному щитку, который есть в каждом многоквартирном доме. Можно сделать отдельную розетку для стиральной машины, протянув из щитка трехжильный провод. Ошибки в этом случае могут заключаться в том, что люди часто путают понятия заземления и рабочего нуля. Не заземляйте провод заземления на ноль. Здесь главное не перепутать и подключить каждую жилу к соответствующей шине, иначе можно получить короткое замыкание со всеми вытекающими последствиями. Как вариант можно кинуть медный провод только от шины заземления и железно «посадить» его на корпус стиральной машины. Но первый вариант более эстетичен и правилен.
При использовании защитного автоматического отключения питания должна быть реализована основная система уравнивания потенциалов в соответствии с 1.7.82 ПУЭ, а при необходимости — дополнительная система уравнивания потенциалов в соответствии с 1.
7.83 ПУЭ (см. гл. 1.7 ПУЭ).

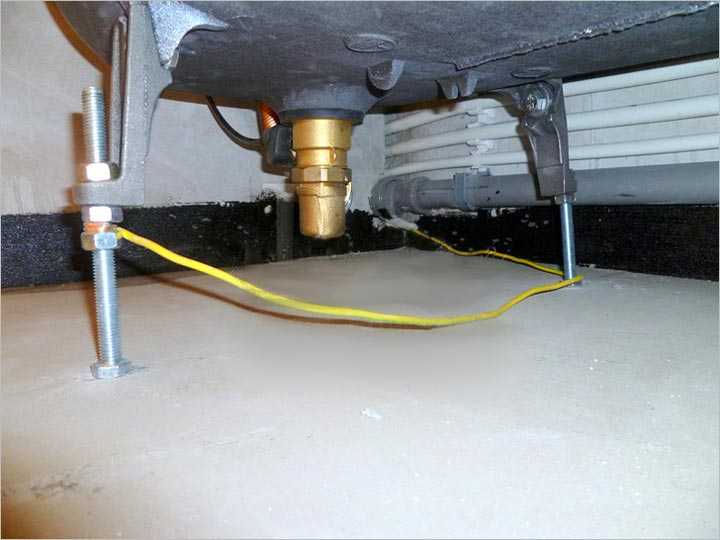

Принцип действия систем уравнивания потенциалов заключается в том, что корпуса всех металлических бытовых электроприборов и узлов, в том числе и стиральной машины, соединяются между собой токопроводящими проводниками. В этом случае потенциал распределяется между ними равномерно и по принципу наименьшего сопротивления будет проходить через тело человека. Эта схема достаточно проста и может быть выполнена самостоятельно.
Также выходом из ситуации при отсутствии заземления или если двухжильный провод может служить подключением так называемых УЗО, т.е. устройств защитного отключения. Принцип его действия основан на более высокой чувствительности к токам утечки и более быстром срабатывании по сравнению с автоматическими выключателями. Это устройство спасло множество жизней. Так как при пробое на корпусе машины УЗО регистрирует изменение величины токов в фазном и нулевом проводниках, а также за счет изменения наведенных магнитных потоков в сердечнике, оно сразу же срабатывает.
Этот вариант в настоящее время является наиболее распространенным и безопасным среди всех вышеперечисленных. Кроме того, он полностью соответствует всем требованиям и правилам электробезопасности.

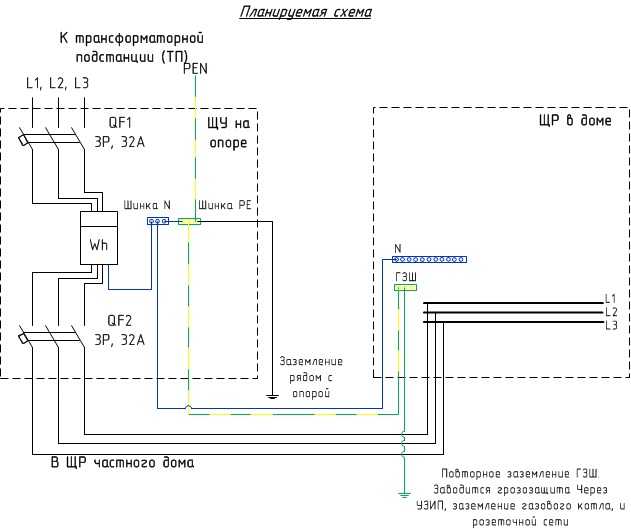

В том случае, если вы хотите заземлить не только машинку, но и частный дом, в котором имеется двухпроводная электрическая цепь, вам необходимо составить собственную схему, к которой можно подключить заземляющий проводник и протянуть его к вводному щиту. Для этого вам потребуется вырыть возле дома канаву в виде равностороннего треугольника, каждая сторона которого должна быть не менее трех метров в длину и около пятидесяти см в глубину. Одна из вершин должна быть направлена в сторону дома, как показано на фото ниже:
Затем по верхушкам в землю забиваются металлические штыри длиной по 3 м, которые свариваются между собой металлической полосой. После этого из получившейся цепи нужно вырыть канавку под кабель, который соединяется с ним и идет к щитку.
