Как снять крышку со стиральной машины Индезит с вертикальной загрузкой

Иногда, в ходе проведения ремонта, необходимо снять крышку со стиральной машины Индезит с вертикальной загрузкой. Если на «фронталках» достаточно выкрутить 2 болта, чуть сдвинуть крышку назад и поднять вверх, то «вертикалки» предусматривают на порядок больше действий. Разберемся, как демонтировать крышку на машинках-автоматах вертикального типа.

Инструкция по демонтажу крышки

Чтобы разобрать крышку вертикальной стиралки Индезит, нужно подготовить крестовую и шлицевую отвертку. Дополнительных инструментов не потребуется. Желательно, перед разборкой изучить схему вашей модели СМА, это даст представление о расположении основных узлов и креплений машины-автомата. В принципе, можно обойтись и без этой информации.

Алгоритм действий будет следующим:

• обесточьте стиралку;
• выдвиньте машинку, чтобы иметь свободный доступ к ее задней и боковым стенкам;

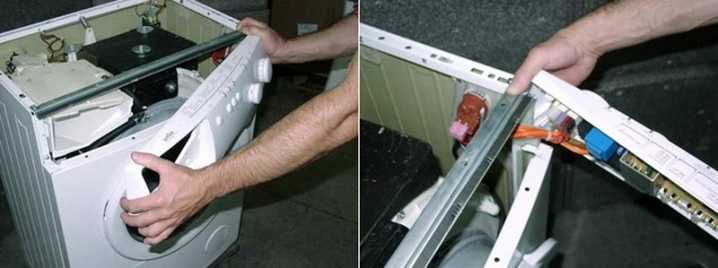

• отсоедините панель управления, иначе снять верхнюю крышку корпуса не получится. Для этого открутите два фиксирующих панель болта, они расположены по бокам элемента. Важно не повредить пластиковые защелки при снятии панели;
• управляющую панель уберите в сторону. Если она мешает работать, отключите провода, предварительно сфотографировав схему подключения, и снимите ее вовсе;

Болты, фиксирующие верхнюю крышку корпуса вертикальной СМА Индезит, находятся за панелью управления.

• выкрутите болтики и демонтируйте крышку.

Так можно снять крышку стиралки Индезит вертикального типа. Если работы на этом не закончены, и вам необходимо продолжить разборку автомата, то расскажем, что следует делать далее.

Дальнейшая разборка

Итак, каким образом разобрать «вертикалку» Индезит? Снятая крышка корпуса откроет доступ к остальным элементам стиральной машины. Разберем, как разобрать автомат полностью, а вы, в зависимости от неисправности, определите, на каком этапе действий вам следует остановиться. Ход разборки вертикальной машины Индезит будет таковым:

• извлеките заливной клапан. Чтобы это сделать, разожмите фиксирующие его хомутики, отключите проводку и прижмите защелку-крепление;
• выкрутите болтики, удерживающие боковые панели автомата, снимите стенки корпуса и уберите в сторону;
• открутите саморезы, фиксирующие переднюю панель машинки, снимите и ее. После демонтажа стенок корпуса откроется доступ ко всем узлам «вертикалки»;
• отсоедините провода, крепящиеся к баку;

У большинства моделей вертикальных стиралок Индезит бак не достается из корпуса, поэтому ремонтировать те же подшипники придется на месте.

• стяните приводной ремень со шкива;
• отсоедините провода ТЭНа, ослабьте гайку и вдавите центральный болт внутрь;
• извлеките нагревательный элемент из бака;
• достаньте двигатель, выкрутив крепежные винты и вытянув фишки;
• для демонтажа помпы разожмите хомутик патрубка и шланга слива. Снимите насос с посадочного места, вращая элемент справа налево, или открутив крепежные болты.

Будьте готовы, что при извлечении сливного насоса из системы польется вода. Поэтому заранее подготовьте сухую тряпку или небольшую емкость. Так «вертикалка» будет разобрана, и вы сможете устранить поломку.

Если нужно отремонтировать крышку

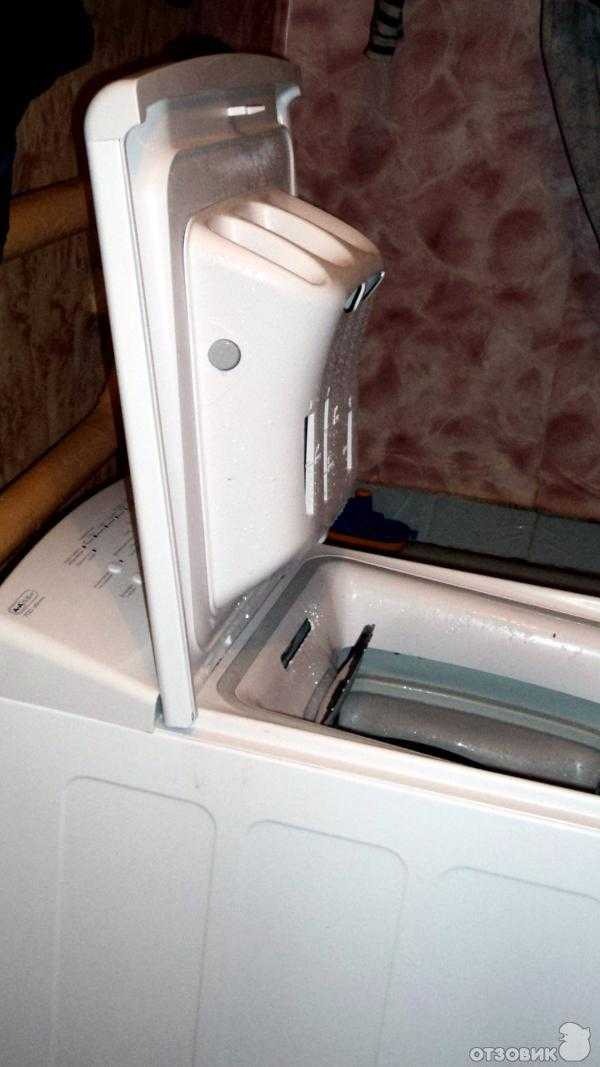

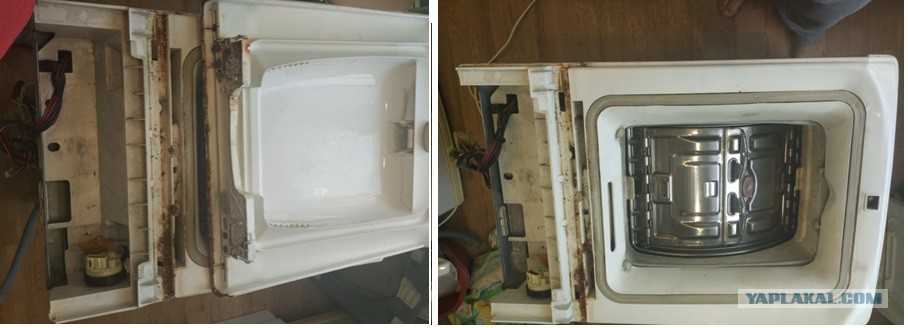

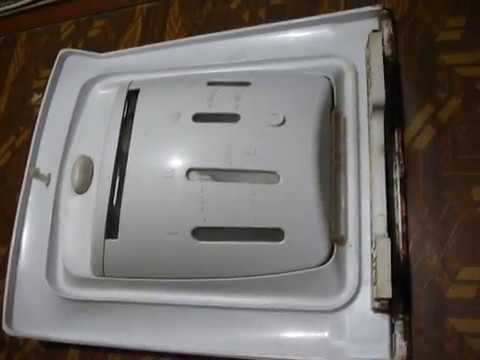

В некоторых случаях для проведения ремонта требуется разобрать крышку стиральной машинки Индезит. Разборка элемента происходит достаточно просто. Положите крышку на ровную поверхность и выполните следующие действия:

• вытащите порошкоприемник;
• нажмите на защелку, достаньте кнопку;
• выкрутите два болта;
• переверните крышку, достаньте ручку;
• разожмите защелки, имеющиеся по периметру дверцы;
• разделите панель на две части.

Разобрав крышку, можно произвести ремонт или замену элементов, вышедших из строя. Также не лишним будет прочистить деталь от мусора, грязи, налета, осмотреть комплектующие на наличие коррозии. Сборка производится в обратном порядке.



• Поделитесь своим мнением — оставьте комментарий

Индезит, LG, Аристон, Самсунг, Bosch, Whirlpool

Не важно, стоит ли в вашем доме стиральная машина Whirpool, LG, Ariston, Indesit или другой марки, любая техника может сломаться. А так как во многих случаях для диагностики причины поломки может потребоваться снять крышку аппарата, каждому владельцу следует знать, как справиться с такой задачей.

Наиболее часто отсоединение верхней крышки стиральной машинки Индезит, LG, Аристон, Самсунг, Whirlpool выступает первым этапом ремонта изделия. К примеру, вам непременно придется снять крышку в случае поломки дверцы.

Вот о чем следует знать каждому владельцу машинки, собираясь открепить ее верхнюю крышку:

• До начала любых работ техника должна быть обесточена.
• Чтобы доступ к машинке был полным, ее следует отодвинуть от стенки.
• Для работы вам понадобится крестовая отвертка.
• Действия будут отличаться в зависимости от типа загрузки машинки.

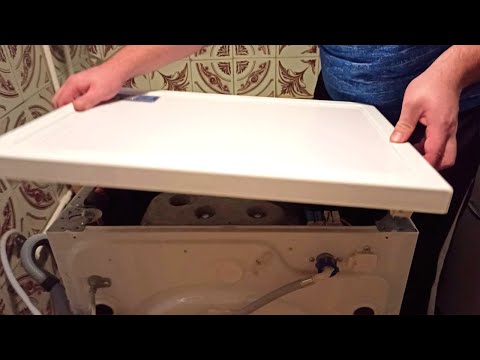

Как снимается крышка на большинстве машин с боковой загрузкой

Отодвинув машинку, чтобы получить возможность открутить болты сзади аппарата, отыщите места расположения саморезов на задней стенке. У большинства моделей таких саморезов два, но бывают аппараты и с тремя саморезами. Используя отвертку, вращайте саморезы до полного выкручивания. Помните, что под ними могут находиться пластмассовые шайбы, так что проследите, чтобы такие детали не были утеряны.

Как только вы открутите крышку, для ее отсоединения от машинки вам следует приложить усилие, в результате которого крышка выйдет из пазов и немного сдвинется сначала назад, а затем вверх. После этого крышка может быть убрана в сторону. Для установки крышки на место выполняйте все действия в обратном порядке, то есть сначала задвиньте крышку в пазы, после чего прикрутите саморезы.

Как снять крышку в аппаратах с вертикальной загрузкой

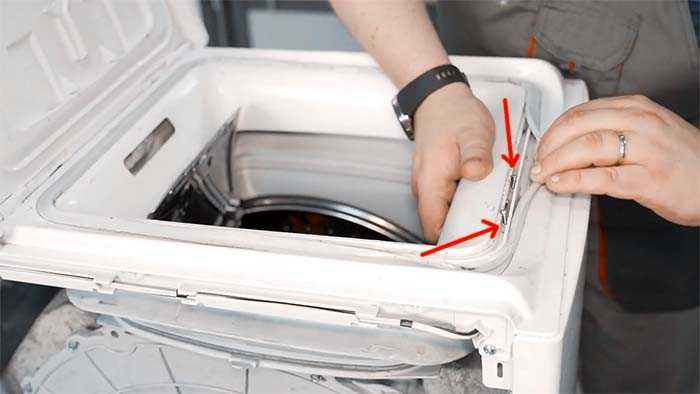

Сначала откройте крышку и, используя отвертку, осторожно переместите штифты, проследив, чтобы они не упали внутрь аппарата. За две-четыре минуты блокировка двери должна отключиться. Если с этим возникли проблемы, нужно искать неполадки в блокировке. Чтобы получить доступ к замку, придется снять боковые стенки. Открутив винты блокирующего устройства, нажмите на защелку, после чего отсоедините провода.

Другие варианты

У некоторых машин, например, моделей Ардо, крышку нужно снимать немного по-другому. После откручивания саморезов сзади аппарата крышка должна сдвигаться не в заднюю сторону, а вперед (на себя, если вы стоите лицом к люку). При этом смещение крышки будет проходить лишь под определенным углом, который вам и придется определить.

Вам может также встретиться и вариант крепления верхней крышки не на задней, а на передней стенке. К примеру, такое крепление бывает в старых аппаратах Сименс и Bosch. Удалив заглушки, выкрутите саморезы, затем немного приподнимите крышку вверх и сместите в переднюю сторону по отношению к машинке. Как и в случае с машинками Ардо, вам потребуется отыскать угол, при котором крышку можно будет легко отсоединить.

Как заменить крышку стиральной машины с вертикальной загрузкой

Бытовая техника рассчитана на долгий срок службы. Они построены, чтобы выдержать несколько вмятин и сильных ударов. Ваша стиральная машина может выдержать почти все, от возни в доме до движения по неровностям и потертостям. Почти. Иногда вмятина слишком велика, чтобы ее преодолеть. Если крышка или верхняя панель стиральной машины с вертикальной загрузкой подверглись слишком сильному удару, она просто не сможет закрыться и защелкнуться.

Хорошей новостью является то, что вам не нужно заменять всю стиральную машину, а только крышку и верхнюю панель. Вам, вероятно, придется заменить всю верхнюю панель, чтобы починить крышку, так что вот как это сделать.

Соберите свои припасы

Начните с необходимых припасов. Соберите отвертку и гаечный ключ на 1/4 в качестве стандартного набора инструментов для бытовой техники. Наденьте рабочие перчатки. Наиболее важными расходными материалами, которые необходимо приобрести, является, конечно же, сменная верхняя панель. Убедитесь, что у вас есть правильный номер детали для вашей модели стиральной машины.

• Отвертка
• Гаечный ключ
• Рабочие перчатки
• Сменная верхняя панель

Безопасность превыше всего

Примите меры безопасности, чтобы гарантировать, что ни вы, ни прибор не пострадаете во время ремонта. Берегите прибор от короткого замыкания и затопления, берегите себя от ударов и порезов.

• Отключите стиральную машину от сети
  • Крышка стиральной машины прикреплена к электрическому компоненту выключателя крышки, поэтому для выполнения этого ремонта вам потребуется отключить питание. Отключите стиральную машину от стены.
• Отсоединение линий подачи воды
  • Во избежание затопления во время ремонта отключите и отсоедините линии подачи воды. Используйте небольшую ванну, чтобы собрать воду в трубках.
• Носите защитные перчатки
  • Нижняя сторона и внутренние края каждой панели могут быть острыми. Наденьте перчатки, чтобы защитить руки.

Снимите старую крышку

Снимите старую крышку, сняв верхнюю часть стиральной машины.

• Отсоедините верхнюю панель управления
  • Снимите накладку вокруг верхней панели управления и открутите болты. Поднимите переднюю часть панели управления, и она должна повернуться назад на шарнире. Это покажет всю верхнюю панель.
• Открутите крепежные болты
  • Найдите крепежные болты, крепящие верхнюю панель, и снимите их с помощью отвертки или гаечного ключа.
• Отсоедините переключатель крышки
  • Найдите жгут проводов, соединяющий крышку с проводами переключателя крышки. Отсоедините, чтобы освободить панель.
• Поднимите и снимите верхнюю панель
  • Освободите все зажимы по краю. Затем поднимите и снимите верхнюю панель вместе с крышкой стиральной машины. сборка.

Установка новой крышки

Распакуйте новую крышку и подготовьтесь к ее установке. Это простое обращение предыдущего процесса.

• Установка на новую панель
  • Выровняйте новую панель и вставьте ее на место. Дайте ему осесть на шкаф, чтобы отверстия для болтов совпали.
• Подсоедините жгут проводов
  • Найдите конец жгута проводов и подсоедините его к проводам, идущим от стиральной машины, которую вы только что отсоединили.
• Закрепите болты
  • Подсоединив провода, снова закрепите болты и зафиксируйте новую верхнюю панель и крышку на месте.
• Верните верхнюю панель управления
  • Переверните панель управления на новую панель и верните ее болты. Затем снова закрепите накладку на вновь спрятанных болтах панели.

Сборка стиральной машины

Осталось всего несколько последних шагов, чтобы завершить успешный ремонт.

• Возврат водопроводных линий
  • повторно подсоедините водопроводные линии и/или снова откройте клапаны.
• Включите питание
  • Вставьте штепсельную вилку в розетку, чтобы стиральная машина снова заработала.

Проверьте свой успех

Наконец, вы готовы проверить успех своего ремонта. Открой и закрой эту крышку. Проверьте защелку. Затем запустите новую загрузку белья, чтобы убедиться, что вы довольны. Для любого более сложного ремонта или у вас нет времени на самостоятельную работу, свяжитесь с нами, и мы будем рады позаботиться об этом!

Поделись любовью

Как заменить узел переключателя/блокировки крышки на стиральной машине с вертикальной загрузкой

Включите JavaScript для просмотра веб-сайта.

1 июля 2013 г.

By Lyle Weischwill

В этом руководстве по ремонту стиральной машины приведены пошаговые инструкции по замене узла переключателя/блокировки крышки на стиральной машине с вертикальной загрузкой. В сборке есть переключатель, который определяет, открыта ли крышка стиральной машины — если крышка открыта, стиральная машина не запустится. У сборки также есть замок, который надежно удерживает крышку во время цикла. Если переключатель крышки или замок не работают должным образом, а индикатор блокировки крышки мигает, возможно, стиральной машине требуется замена переключателя крышки или замка крышки. Поскольку другие проблемы имеют те же симптомы, мы рекомендуем обратиться к местному специалисту по ремонту стиральных машин для диагностики причины. Если узел переключателя/замка крышки неисправен, замените узел шайбой, одобренной производителем.

В данном руководстве по ремонту рассматриваются вертикальные модульные стиральные машины Kenmore серии 110. Он также охватывает вертикальные модульные стиральные машины серий Whirlpool Cabrio и Maytag Centennial. В вертикальных модульных стиральных машинах используется сверхскоростной цикл отжима, при котором вода извлекается из белья; крышка остается запертой, чтобы защитить вас от быстро вращающихся частей.

У нас также есть инструкции по замене дверного замка на стиральной машине с фронтальной загрузкой.

Быстрые ссылки

Необходимые инструменты

1/4 «Драйвер гайки

Запалочный нож

Phillips отвертка

Слот -отвертка

Рабочие перчатки

Сложность ремонта

Требуется время

45 минут или менее

Сложность ремонта

Требуется

90660 45 минут

. меньше

Замена замка крышки на стиральной машине с вертикальной загрузкой

В этом видео показано, как заменить переключатель блокировки крышки на стиральной машине с вертикальной загрузкой

Инструкции

1. 01.

   Отключите электричество и воду

   Отсоедините шнур питания от настенной розетки.

   Перекрыть краны подачи воды на стиральную машину.

   Наденьте рабочие перчатки для защиты рук.

   Попросите кого-нибудь помочь вам отодвинуть стиральную машину от стены.

2. 02.

   Поднимите верхнюю панель

   Заклейте крышку скотчем, чтобы она не открылась и не повредила пульт управления или бить себя по рукам во время работы.

   Потяните шайбу вперед, чтобы получить доступ к задней панели управления приставка. Удалите верхние винты на 2 шарнирных кронштейнах на задней стороне стиральной машины.

   Выкрутите винт из крышки провода и снимите ее с Шайба.

   Сдвиньте верхнюю панель вперед примерно на полдюйма, а затем поднимите переднюю часть верхней панели примерно на четверть дюйма.

   Слегка приподнятой панелью отодвиньте панель назад примерно на четверть дюйма, чтобы освободить ее от кронштейнов.

   Поднимите верхнюю панель и прислоните ее к стене за стиральной машиной.

   ФОТО: Заклейте крышку скотчем.

   ФОТО: Снимите верхние винты с петель.

   ФОТО: Снимите винт с крышки провода.

   ФОТО: Снимите крышку провода с шайбы.

   ФОТО: Сдвиньте верхнюю панель немного вперед и вверх.

   ФОТО: Отодвиньте верхнюю панель назад, чтобы высвободить ее из держателей.

   Прижмите верхнюю панель к задней стенке.

3. 03.

   Отсоедините узел переключателя/замка крышки от верхней панели

   С помощью гайковерта на 1/4 дюйма открутите 2 монтажных винта, которыми узел переключателя/замка крышки крепится к верхней панели. Отсоедините узел переключателя/замка крышки от верхней панели.

   Узел переключателя/замка крышки все еще прикреплен к жгуту проводов. Пусть пока висит на жгуте проводов.

   С помощью шлицевой отвертки отсоедините жгут проводов от зажимы сбоку верхней панели.

   Подденьте белый пластиковый зажим жгута проводов на задней стороне передней панели.

   Жгут проводов все еще подключен к электронной плате управления внутри консоли.

   Освободите белую пластиковую защелку на верхней панели — пока не снимайте белую пластиковую защелку и не вытягивайте жгут проводов.

   ФОТО: Снимите крепежные винты переключателя крышки/замка в сборе.

   ФОТО: Отсоедините узел переключателя/замка крышки от верхней панели.

   ФОТО: Освободите жгут проводов от зажимов сбоку верхней панели.

   ФОТО: Отпустите, но не снимайте белую пластиковую защелку с верхней панели.

4. 04.

   Откройте консоль управления

   Осторожно опустите верхнюю панель и положите ее на верхнюю часть Шайба.

   Потяните шайбу вперед, чтобы получить доступ к задней панели консоли.

   Выкрутите 2 винта из верхней части задней панели консоли.

   Надавите на панель управления, вставив шпатель под правый угол панели управления, чтобы освободить монтажный зажим.

   Повторите с левой стороны, чтобы освободить консоль.

   Положите консоль на верхнюю часть стиральной машины.

   ФОТО: Выверните винты из задней панели консоли.

   ФОТО: Нажмите на консоль и отпустите зажимы.

   ФОТО: Положите консоль на стиральную машину.

5. 05.

   Снимите узел переключателя/замка крышки

   Найдите соединение жгута проводов узла переключателя/замка крышки на задней панели платы управления (жгут переключателя/замка крышки имеет желтый, синий, белый и красный провода на шайбе, используемой в данном руководстве по ремонту).

   Освободите фиксирующий язычок и вытащите вилку жгута проводов переключателя крышки/замка в сборе из гнезда на электронной плате управления.

   Проденьте жгут проводов переключателя/замка крышки через отверстие в задней части верхней панели, где вы освободили белый пластиковый зажим.

   Освободите ленту на крышке и откройте крышку стиральной машины.

   Вытяните узел переключателя/замка крышки из стиральной машины.

   Снова заклейте крышку скотчем.

   ФОТО: Освободите фиксатор соединения жгута.

   ФОТО: Отсоедините жгут проводов выключателя/замка крышки от электронной платы управления.

   ФОТО: Проденьте жгут проводов в держатель в задней части верхней панели.

   ФОТО: Вытащите узел переключателя/замка крышки из стиральной машины.

6. 06.

   Установите новый узел переключателя/блокировки крышки

   Вставьте консоль обратно в монтажные зажимы.

   Переместите стиральную машину к задней стенке.

   Поднимите верхнюю панель и надежно прижмите ее к задней стенке за стиральной машиной.

   Вставьте конец жгута проводов в отверстие сзади верхней панели.

   Вставьте белый пластиковый зажим жгута проводов в отверстие и зафиксируйте его на месте.

   Проложите жгут проводов сбоку верхней панели и закрепите жгут проводов в зажимах сбоку верхней панели.

   Расположите узел переключателя/замка крышки на верхней панели и закрепите его крепежными винтами.

   Осторожно опустите верхнюю панель.

   Зацепите скобы, потянув панель вперед примерно на четверть дюйма, пока панель не упадет и скобы не зафиксируются. Сдвиньте панель назад примерно на четверть дюйма, чтобы зафиксировать ее на одном уровне с рамой.

   Освободите зажимы и откройте консоль, чтобы получить доступ к электронный блок управления.

   Вставьте жгут проводов в правильный разъем на электронной плате управления. Убедитесь, что стопорный язычок встал на место.

7. 07.

   Переустановите консоль

   Расположите консоль на верхней панели и защелкните монтажные зажимы, чтобы зафиксировать консоль на верхней панели.

   Установите на место винты в верхней части задней панели консоли и плотно затяните винты.

8. 08.

   Установите на место винты задней панели

   Вставьте винты обратно в верхнюю часть петель на задней части пульта управления. Плотно затяните эти винты.

   Поместите выступы на правой стороне крышки проводов в пазы, затем совместите отверстия на левой стороне и вставьте крепежный винт. Затяните крепежный винт, чтобы зафиксировать крышку провода на месте.

9. 09.

   Восстановление воды и электричества

   Включите краны подачи воды. Включите стиральную машину в электрическую розетку.

   Верните стиральную машину на прежнее место.

Симптомы, общие для всех стиральных машин

Выберите симптом, чтобы увидеть связанные ремонты стиральных машин.

Почему моя стиральная машина переполняется?

Основные причины: негерметичный клапан подачи воды, неисправное реле давления воды, неисправная электронная плата управления

Подробнее

---

Почему моя стиральная машина вообще не работает?

Основные причины: отсутствие электричества, неисправность проводки, плохой шнур питания, неисправность электронной платы управления, неисправная плата пользовательского интерфейса

Подробнее

---

Почему вода в моей стиральной машине имеет неправильную температуру?

Основные причины: неисправность водонагревателя, неисправность переключателя температуры воды, неисправность платы управления, неисправность водяного клапана, неисправность датчика температуры воды

Подробнее

---

Почему моя стиральная машина шумит или трясется?

Основные причины: несбалансированная нагрузка, ослабленная накидная гайка, изношенный блок привода, сломанный амортизатор или пружина подвески, мусор в сливном насосе

Читать далее

---

Почему стиральная машина не завершает цикл

Основные причины: сломан переключатель или замок крышки, неисправность реле давления, сломан механизм переключения передач, неисправна система управления

Читать далее

---

Почему не завершается цикл слив моей стиральной машины?

Основные причины: засорение сливного шланга, засорение канализации дома, неисправность сливного насоса, неисправность реле давления воды, неисправность платы управления или таймера

Подробнее

---

Почему моя стиральная машина не работает или не вращается?

Основные причины: изношенные собачки мешалки, плохое сцепление, сломанная муфта двигателя, неисправность механизма переключения передач, сломанный дверной замок, неисправность элементов подвески

Подробнее

---

Почему моя стиральная машина не наполняется водой?

Основные причины: отсутствие подачи воды, неисправные водяные клапаны, неисправность реле давления воды, неисправность системы управления, неисправность дверного замка или переключателя крышки

Подробнее

---

Почему стиральная машина не запускается?

Основные причины: неисправность переключателя крышки или дверного замка, неисправность таймера или электронной платы управления, неисправность электропроводки, неисправность узла впускного клапана

Подробнее

---

Руководство по ремонту стиральных машин с вертикальной загрузкой

1 июля 2013 г.

Как заменить муфту двигателя на стиральной машине с вертикальной загрузкой

By Lyle Weischwill’s, но если стиральная машина выиграла

3 90 t взбалтывать или вращать, муфта двигателя могла сломаться, чтобы защитить приводной двигатель от повреждения. Выполните следующие действия, чтобы заменить сломанную муфту двигателя.

Сложность ремонта

Необходимое время

 60 минут или менее

Подробнее

---

1 июля 2013 г.

Как заменить собачки мешалки в стиральной машине с вертикальной загрузкой шаги в этом руководстве по ремонту.

Сложность ремонта

Необходимое время

 15 минут или меньше

Подробнее

---

1 июля 2013 г.

Как заменить приводной блок на стиральной машине с вертикальной загрузкой0003

Приводной блок вращает прядильную корзину. Если корзина шатается или гремит в режиме отжима из-за износа блока привода, замените блок привода, следуя этим указаниям.

Сложность ремонта

Необходимое время

 60 минут или менее

Подробнее

---

Статьи и видеоролики, общие для всех стиральных машин

Используйте советы и подсказки в этих статьях и видеороликах, чтобы получить максимальную отдачу от вашей стиральной машины.

3 января 2022 г.

Почему моя стиральная машина протекает, когда она не используется?

By Lyle Weischwill

Узнайте, как устранить течь стиральной машины

Подробнее

---

30 декабря 2021 г.

Как починить стиральную машину

Lyle Weischwill 90 Как починить стиральную машину

Читать далее

---

10 апреля 2020 г.

Чистка приборов после рекомендации по использованию питьевой воды

Автор Джули Рибе

Узнайте, как чистить и промывать бытовую технику после отмены рекомендаций по кипячению воды.

Читать Подробнее

---

Запчасти и многое другое

ХОЛОДЕЖНАЯ ОБЕСПЕЧЕНИЯ

.
