Как снять двигатель: описание, процесс, причины

Как снять двигатель своими руками? Снятие и установка двигателя достаточно объемный и тяжелый процесс, но больше зависит от типа силового агрегата. Так, демонтировать мотор
можно без особых проблем, в случае с ВАЗом, или долго и тяжело, если это силовой агрегат иностранного производства.

Причины демонтажа силового агрегата

Снятие двигателя проводится по разным причинам. Зачастую, для проведения ремонтно-восстановительных операций, но если мотор старый и не подлежит ремонту, его снимают чтобы установить новый. Рассмотрим и распишем основные причины, по которым необходимо снимать силовой агрегат:

Износ. Это самая частая причина демонтажа двигателя. Износ приводит к тому, что мотор требует восстановление, которое большинство знает, как капитальный ремонт. Так, двигатель подвергается демонтажу с автомобиля, а затем разборке.
Трещины в блоке цилиндров полученные вследствие механических повреждений. В этом случае, агрегат необходимо снять с транспортного средства для проведения замены блока.

Дорожно-транспортное происшествие зачастую приводит к деформации кузова, которое не устранить без демонтажа главного силового агрегата. Конечно, неоднократно, при больших повреждениях страдает и сам корпус, а также конструктивные его элементы.
Другие причины, устранение которых потребует демонтажа движка с автомобиля.

После рассмотрения непосредственных причин съема мотора с транспортного средства, можно перейти к рассмотрению процессов демонтажа мотора с машины.

Демонтаж мотора

Многие автолюбители задаются вопросом — как снять мотор? Установленный двигатель можно снять с автомобиля на автосервисе у профессиональных специалистов или своими руками у себя в гараже. Так, демонтаж собственноручно займет примерно 8-10 часов.

Но, если в транспортном средстве достаточно много электроники и нею оснащен силовой агрегат, то не рекомендуется проводить операцию своими руками, а лучше обратиться к профессионалам.

Итак, рассмотрим процесс снятия мотора на самых простых вариантах автомобилей.

Как снять бензиновый мотор

Снять бензиновый двигатель, например моделей ВАЗ или ЗМЗ, достаточно просто. Первая рекомендация — этот процесс стоит проводить в 4 руки, поскольку одному человеку — это будет сделать трудно. Итак, рассмотрим последовательность действий по снятию агрегата типа ВАЗ:

Для более комфортного проведения операций и затраты меньшего времени, рекомендуется проводить процесс на подъемнике, яме или эстакаде. Также, необходимо собрать инструментарий, а именно: набор ключей, отверток и головок, тельфер или лебедку, емкости для слива жидкости.
Первое, что необходимо сделать — это демонтировать аккумуляторную батарею, а также открутить ее полку. Вместе с этим, можно снять корпус воздушного фильтра, а также воздуховоды.

Вторым этапом становиться слив всех жидкостей. Для этого необходимо снять защиту мотора (если она есть), и, подставив емкости под сливные горловины, открутить пробки. У стандартного двигателя сливает охлаждающая жидкость (тара на 10 литров) и моторное масло (тара до 6 литров).
После того, как жидкости удалены, стоит приступить к разборке агрегата для его демонтажа.
В первом этапе необходимо снять генератор, стартер, все приводные ремни, проводку АКБ.
Теперь приступаем к снятию элементов системы охлаждения: термостат, водяной насос, расширительный бачок, патрубки системы ОЖ.
Далее, проводим демонтаж системы зажигания — свечи, провода, трамблер, инжектор.
После этого разбираем топливную систему, а именно снимаем карбюратор или топливную рампу с форсунками, патрубки системы питания, впускной коллектор.
Еще одним важным этапом становиться демонтаж головки блока цилиндров. Сначала необходимо снять шкив распределительного вала. Открутив болты, снимаем клапанную крышку, а потом и саму ГБЦ.

Зацепляем мотор на лебедку и жестко фиксируем.
Откручиваем коробку передач от двигателя. При этом сцепление должно остаться на силовом агрегате.
Выкручиваем гайки крепления подушек и поднимаем мотор, выводя его аккуратно с подкапотного пространства.
Установка мотора обратно проводится в обратном порядке.

Вот так, на первый взгляд легко и просто демонтируется мотор, но как показывает практика, не все так легко. В случае с двигателями, где присутствует множество проводом, приходится разъединять их от датчиков. Ну, а когда мотор имеет слишком большое количество проводки, то стоит обратить к профессионалам.

Как снять дизельный мотор

Демонтаж дизельного сердца машины, проводится по аналогии с бензиновым. Различием становится то, что зачастую дизельные силовые агрегаты оснащены турбиной, которую необходимо снимать перед процессом демонтажа топливной системы.

Еще одним различием становится непосредственно система впрыска. Так, вместо инжектора, на дизеле стоит топливный насос высокого давления топлива, который обычно располагается на самом блоке цилиндров. Его снимать не так уж и сложно, но забывать о нем не стоит, поскольку он утяжеляет двигатель.

Зачастую, особенно на старых дизельных изделиях на корпусе, также располагается и корпус масляного и бензинового фильтров тонкой очистки. Их нужно снимать после слива смазочной жидкости.

Многие автомастера рекомендуют демонтировать с силового агрегата выпускные коллектора, которые мешаю в момент, когда мотор достается с подкапотного пространства. Если говорить о дизелях, установленных на грузовых автомобилях, то это делается с целью уменьшения веса изделия.

Вывод

Как снять двигатель с автомобиля? Демонтировать силовой агрегат с автомобиля своими руками может быть просто и в тоже время тяжело, поскольку все зависит от типа силового агрегата, а также наличием тяжелой электроники.

В случае, с моторами ВАЗ, ГАЗ, УАЗ, то они легко снимаются, а вот с моторами иностранного производства — все намного сложнее. Поэтому, большинство производителей рекомендуют обращаться к специалистам, которые помогут снять мотор и отремонтировать его.

Демонтаж двигателя в одиночку

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно!
Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам.. Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
Освободить систему охлаждения от антифриза.
Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.

В большинстве случаев требуется снять крышку капота.

Если вы планируете вытащить мотор без коробки, необходимо открутить все стягивающие болты и убедиться в том, что после снятия КПП не упадет под автомобиль. То есть нужно позаботиться о временном креплении узла.

Снятие инжекторного двигателя с автомобиля без разборки

Для снятия инжекторного двигателя с автомобиля необходимо подъемное устройство грузоподъемностью не менее 300 кг и стропы (цепь)

Установка инжекторного двигателя на автомобиль

Установка двигателя и всех снятых деталей выполняется в обратной последовательности

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя
одинаков. Если решились сами снять двигатель в домашних условиях, не имея
никаких приспособлений, и не знаете как это сделать правильно, то эта статья

для Вас.

Двигатель приходится снимать для его капитального ремонта, или для
смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно
снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в
домашних условиях могут снять мотор и также поставить на место. Приведу пример
снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до
2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.

Снятие двигателя, ВОЛГА AVTOMOTIV-TOMIX

Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство грузоподъемностью не менее 300 кг. Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво. Двигатель удобнее вынимать, если снять капот.

Перед отсоединением шлангов и электрических проводов рекомендуем их промаркировать, чтобы не перепутать при сборке.

1. Отсоедините топливопроводы подачи и слива топлива.

2. Снимите аккумуляторную батарею.

3. Снимите капот.

4. Снимите брызговик двигателя.

5. Слейте жидкость из системы охлаждения двигателя.

6. Слейте масло из картера двигателя.

7. Снимите радиатор системы охлаждения с электровентилятором и кожухом вентилятора.

8. Отсоедините клеммы проводов от катушек зажигания. Снимите катушки зажигания.

Отсоедините штекерную колодку датчика фазы от жгута проводов.

10. Выверните винты и отсоедините провода от датчиков указателя давления масла 1 и аварийного давления масла 2. Ослабьте затяжку хомута и снимите со штуцера термостата шланг 3 к расширительному бачку.

11. Отсоедините штекерные колодки от датчиков температурного состояния двигателя 3, указателя температуры охлаждающей жидкости 2, сигнализатора перегрева охлаждающей жидкости 1.

12. Ослабьте затяжку хомута 1 и снимите со штуцера шланг 2 к обратному клапану вакуумного усилителя тормозов. Отсоедините штекерную колодку 3 от датчика положения дроссельной заслонки. Ослабьте хомут и отсоедините от дроссельного узла патрубок 4 подвода воздуха. Отведите патрубок вместе с датчиком массового расхода воздуха в сторону.

13. Отверните гайку и снимите «массовый« провод 2 голубого цвета со шпильки на переднем конце ресивера. Отверните гайку 1 и выньте трос 3 акселератора из сектора 4 привода воздушной дроссельной заслонки.

14. Сдвиньте сальник 3 троса с резьбового наконечника 2 оболочки троса, отверните гайку 1 крепления наконечника троса и выньте наконечник 2 из кронштейна, закрепленного на впускной трубе двигателя, сдвинув его назад. Затем выньте трос акселератора из кронштейна вверх.

15. Отогните держатель троса акселератора и выньте из него трос. Отведите трос акселератора в сторону от двигателя.

16. Отсоедините от жгута проводов штекерную колодку, датчика частоты вращения и синхронизации коленчатого вала, расположенную между впускными трубами двигателя.

17. Отсоедините провода от генератора…

18. …и стартера.

19. Отсоедините штекерную колодку 1 от регулятора холостого хода. Отверните гайку 2 и снимите «массовые«провода со шпильки на заднем конце ресивера.

20. Отсоедините штекерную колодку 1 от датчика температуры воздуха. Ослабьте затяжку хомута 2 и снимите шланг подачи охлаждающей жидкости со штуцера крана отопителя.

21. Выверните гайку и отсоедините от крана шланг подачи масла к масляному радиатору.

22. Ослабьте затяжку хомута и снимите отводящий шланг отопителя со штуцера радиатора отопителя.

23. Отверните гайку 1, снимите датчик детонации 2 и отведите его вместе с проводом в сторону от двигателя.

24. Отсоедините штекерные колодки от форсунок. Разогните держатели жгута проводов и выньте жгут из держателей. Отведите жгут проводов в сторону от двигателя.

25. Снимите ремень привода вспомогательных агрегатов.

26. Выверните болт крепления и отсоедините «массовый« провод.

27. Выверните два болта крепления насоса гидроусилителя рулевого управления и отведите насос от двигателя, не отсоединяя шланги.

28. Закрепите крюки грузоподъемного механизма за проушины на выпускном коллекторе и кронштейне генератора.

29. Отверните гайку и отсоедините от штуцера на картере шланг слива масла из масляного радиатора.

30. Снимите систему выпуска отработавших газов.

31. Снимите коробку передач.

32. Выверните по два болта с каждой стороны крепления усилителя картера сцепления к блоку цилиндров, отверните две гайки болтов крепления картера сцепления к усилителю и выньте болты. Затем приподнимите заднюю часть двигателя и снимите усилитель, выведя его из-за средней тяги рулевой трапеции.

33. Снимите картер сцепления.

34. Выверните с каждой стороны болт крепления кронштейна подвески двигателя к подушке.

35. Проверьте, все ли шланги и электропроводка отсоединены от двигателя.

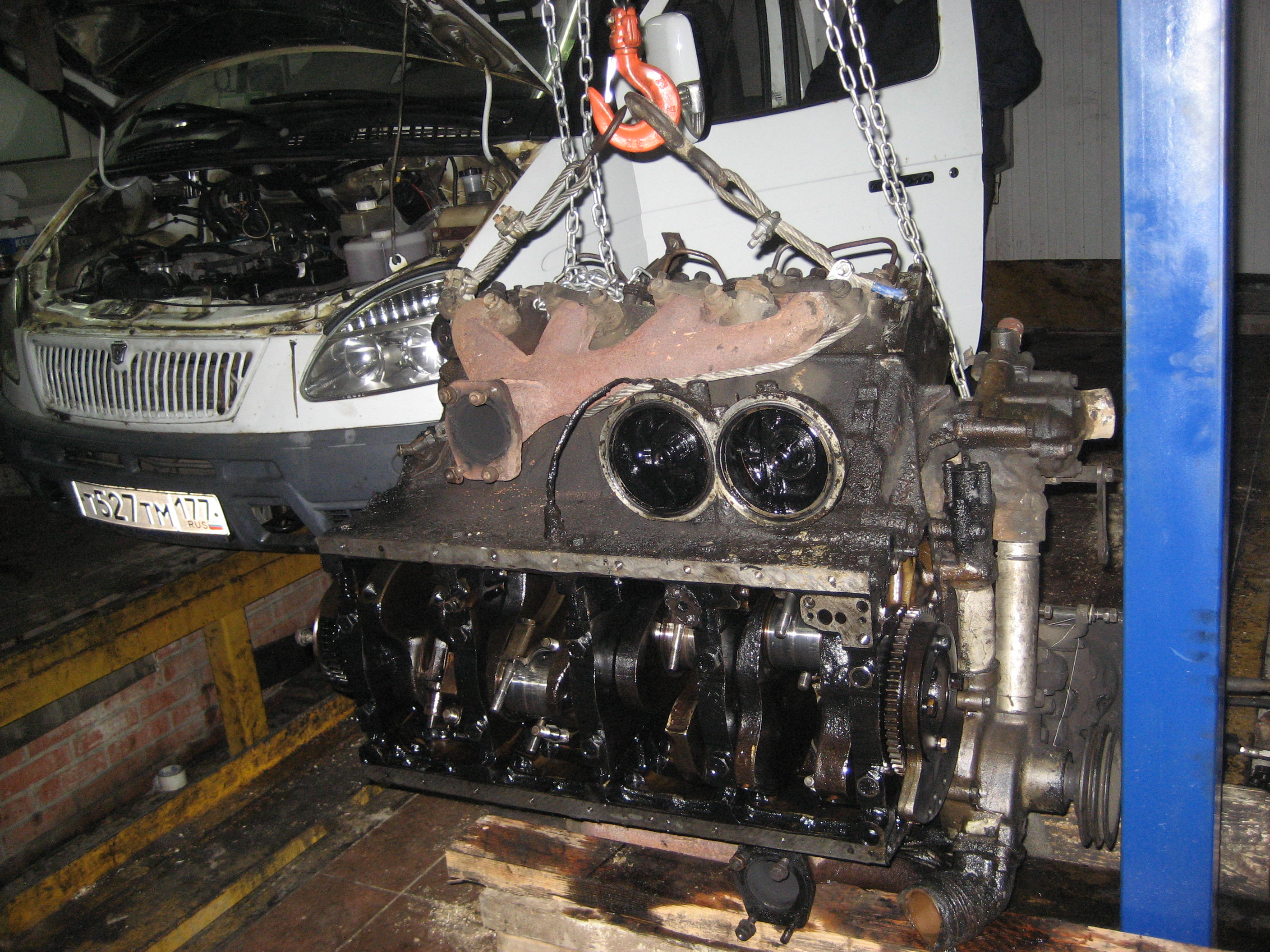

Осторожно выньте двигатель вверх

37. Устанавливайте двигатель в обратном порядке. При установке двигателя на подушки проследите за тем, чтобы установочные штифты на подушках вошли в отверстия на кронштейнах двигателя, при этом должны совместиться отверстия под болты на кронштейнах и подушках.

Причины

Есть несколько наиболее распространенных причин, из-за которых автовладельцу приходится снимать движок со своей машины.

Причина	Особенности
Капитальный ремонт	При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
Замена	Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
Доработка	Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Вне зависимости от причин, снимать двигатель нужно аккуратно, соблюдая четкую последовательность ваших действий. Заранее определитесь, будете ли вы демонтировать мотор вместе с КПП или не снимая ее.

Демонтаж с КПП

Следуйте четко по инструкции, обязательно просмотрите видео уроки. Плюс не забывайте проверять состояние всех креплений двигателя, поскольку вам наверняка предстоит обратная сборка. Все поврежденные элементы придется заменить в обязательном порядке.

Для начала отключите аккумулятор, чтобы полностью обесточить машину.
Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
Отсоедините патрубки системы охлаждения, отключите термостат.
Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
Таким же образом проведите отключение генератора.
Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
Теперь наступает этап непосредственно демонтажа самого силового агрегата.
Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Самодельная опора для демонтажа

Аккуратность — это главное требование при самостоятельном демонтаже силового агрегата с ВАЗ 2109 и любого другого автомобиля. Обязательно заручитесь поддержкой напарника, поскольку в две руки все этапы пройти достаточно сложно.

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней

Тут главное не скорость, а качество и осторожность проведения каждой манипуляции

Чем снять двигатель с автомобиля

В домашних условиях обычно нет профессионального подъемного оборудования, поэтому его придется взять напрокат либо изготовить самостоятельно.

Гусь для снятия двигателя своими руками

Это несложный механизм, напоминающий гусиную шею. Он дает возможность выноса мотора в сторону от подкапотного пространства. Может иметь поворотную конструкцию, позволяющую доставать двигатель, не перемещая машины.

Тяжелый ДВС просто переносится на верстак, расположенный рядом с авто. Фактически, это универсальный подъемный кран в гараже. Стойка опирается на длинные «ноги», расположенные под моторным отсеком, для предотвращения опрокидывания. Для подъема используется трос и лебедка.

Гусак применяется как в гаражных условиях, так и в небольших сервисах.

Подъемник для снятия двигателя своими руками

Как правило, это подкатной кран, нижняя часть которого заводится под передний бампер. Требуется гладкая площадка, на неровном грунте извлечь двигатель с помощью такого устройства проблематично. Подъемник работает с помощью гидравлики, либо натяжного механизма вроде лебедки. Устройство простейшее: стойка с подкатными опорами, и подвижная стрела, на которой и подвешивается мотор. Изготовить подъемник своими руками можно из швеллера, либо квадратной проф. трубы.

При наличии прочных колес на опорных ногах можно быстро выкатить подъемник с мотором и переместить его в ремонтную зону.

Лебедка для снятия двигателя своими руками

Применяется, если автомобиль ремонтируется в прочном каменном гараже. Самое недорогое приспособление, которым можно снять двигатель. Для вытаскивания используют цепь или трос.

Есть два варианта конструкции:

Передаточный механизм с барабаном, который подвешен к потолку.
Лебедка закреплена на полу, под потолком закрепляется шкив.

Особенности снятия различных конструкций моторов

Продольное расположение.
Как правило, такие ДВС снимаются без коробки передач, хотя возможны исключения. Требуется демонтаж радиатора.

Поперечное расположение.
Моторы компактны, легко поднимаются вертикально. Коробка передач остается на двигателе.

Гибридные системы и электромобили.
Двигатели внутреннего сгорания в таких машинах занимают мало места, либо отсутствуют вовсе. Электродвигатели могут быть встроены в привод колеса, либо интегрированы в трансмиссию. Ввиду небольшого размера их демонтаж не вызывает сложностей.

Все виды ДВС устанавливаются на опоры. В рамных конструкциях точки крепления находятся на раме, в автомобилях с несущим кузовом обычно имеется подрамник.

Без снятия КПП

Если говорить коротко, то демонтировать с вашей «девятки» мотор, не снимая КПП, вполне возможно. Для этого вам придется выполнить следующие действия:

Подставить под коробку передач кирпичи или другие надежные опоры;
Открутить левый краб, отвести в сторону растяжку;
Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
Если планируется капитальный ремонт, тогда можно снять еще и головку;
Затем снимается опора двигателя;
Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
Либо можно вытащить через верх с помощью лебедки.

На практике все специалисты рекомендуют выполнять демонтаж мотора вместе с коробкой передач. Особенно, если планируется замена двигателя или повышение мощности стандартного мотора. В этой ситуации зачастую меняется и сама коробка, дабы она могла четко взаимодействовать с новым мотором.

КПП от девятки

Снимаю движок ВАЗ 2106, снял головку, отсоеденил…

Голый блок почти остался… тут везде читаю, типа снять коробку передач. . то то.. это обязательно? без него никак да? есть другие методы? даж если и обязательно, машина стоит на земле, ямы рядом нету, много ли работы там под низом авто? или это 5 сек?

снять в смъсле открутить от нее. Потом переврнуть движок, вънуть вал и можно блок вътащить даже самомуБорри

Откручивай кожух сцепления от движка 4 болта и вытаскивай движок, если радиатор снят, под низом снять цилиндрик сцепления 2 болта, жестину открутить 2 болта от кожуха сцепления. Коробку слегка поддомкратить, движок вперед и вверх, обычно все так снимают.Никота

Снять то можно, не снимая коробки, только назад ты его без ямы всё равно не поставишь! ( (Во первых, тебе будет мешать поперечная рулевая тяга, во вторых, коробка упадёт и что нибуть сломает на корзине сцепления.Северная

))))))) на заводе двигло с кпп заводят в машину. а вообще можно и так. открутите 4 болта с коробки, стартер и кожух между движком и коробкой (там 2 болта м4. монтировками сдвиньте коробку (а ещё рцс открутите и шток его). коробка отпадёт и останется подушки открутить и вуаляФутур

можно и с коробкой, тогда под машиной яма нужна, или передок немного подними, поставь на чуркиСветик

Если сможешь вытащить — то вытаскивай, отсоединив кардан — если нет — откручивай стартёр 3 болта и снимай коробку — при этом 2 болта ключом 10 кожуха — рабочий сцепления ключом 13 — далее лучше спросиДмерт

Нужно снять радиатор, открутить движок с подушек, карданный вал от коробки, крепление коробки, рычаг коробки передач. Затем тельфером или несколько человек приподнимаем двигатель и выводим его чуть вперёд, приопуская коробку передач. И так в несколько приёмов, пока двигатель не выйдет. На «Ниве» снимал сам, но там проще двигательный отсек больше. В вашем случае придётся попотеть. Удачи в ремонте.Гульзира

как снять стартер на ваз 21072? инструкция для чайника нужна

Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072

ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы

как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз

Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

Ремонт двигателя своими руками, руководство по капремонту

Чтобы правильно сделать капитальный ремонт двигателя своими руками, нужно иметь представление о дефектовке деталей, этапах их разборки и правильной сборки. Проведение капремонта позволяет продлить жизнь мотору путем замены основных деталей и узлов.

Капитальный ремонт двигателя автомобиля включает в себя его снятие из подкапотного пространства, разборку, дефектовку, сборку и подготовку к эксплуатации. В процессе проверяются на работоспособность все действующие системы: смазочная, подачи горючего, охлаждения, при необходимости исправляются дефекты КШМ.

Когда необходим капитальный ремонт двигателя автомобиля

Все системы двигателя внутреннего сгорания со временем изнашиваются. В зависимости от модели, марки и условий эксплуатации авто это может произойти как через год, так и через 5 лет, а то и больше.

Но в любом случае по поведению транспортного средства можно вовремя определить, что сроки уже подходят. Основные признаки, что с двигателем что-то не так:

Повысился расход бензина (дизтоплива, газа) и моторного масла.
Выхлоп становится «неправильного» сизого цвета.
Снижается компрессия.
Движок начинает стучать, беспричинно перегреваться.
Снижается мощность.
Датчик давления беспрерывно горит или мигает.

Любой из этих признаков указывает на неполадки в системе ДВС и необходимость выполнить ремонт двигателя своими руками или на станции техобслуживания.

Как снять двигатель

Чтобы вынуть мотор из подкапотного пространства, потребуется следующее:

Разъединить все штекеры с разъемов датчиков, установленных на автомобиле. Их можно не подписывать, так как каждый разъем имеет свою форму.
Снять патрубки радиатора, открутить топливный шланг, после чего ослабить крепеж подушек двигателя.
Ослабить болты крепления коробки передач к мотору. Если двигатель установлен продольно, то желательно ослабить крепление КПП, чтобы отодвинуть агрегат назад.
Открутить болты крепления выпускного коллектора к приемной трубе.
Когда двигателю ничего не мешает, при помощи цепи с краном, или другим приспособлением вынуть его из подкапотного пространства.

Пользуясь случаем, нужно вымыть все под капотом, а также обработать разъемы и провода.

Разборка двигателя, дефектовка

Прежде чем приступить к ремонту двигателя автомобиля, его нужно освободить от навесного оборудования.

Снимаем генератор, стартер, впускной и выпускной коллектор и другие детали навесного оборудования, попутно оцениваем состояние компонентов.

Форсунки можно отдать на промывку и корректировку, впускной коллектор и дроссель помыть.

После демонтажа навесного оборудования приступаем к постепенной разборке мотора.

Снимаем переднюю крышку двигателя, особенно это актуально, если привод ГРМ цепной – можно проверить состояние цепи.

После снятия передней крышки оцениваем состояние цепи, направляющей и натяжителя.

Снимаем клапанную крышку, чтобы добраться до болтов ГБЦ. Оптимально – если есть помощник и ключ с длинным воротком, тогда удастся без усилия сорвать болты ГБЦ.

После того, как болты головки блока цилиндров сорваны, выкручиваем их, со всех сторон аккуратно поддевая отверткой.

Обратим внимание на ГБЦ. Лучше всего отдать головку блока цилиндров на опрессовку. Под этим процессом подразумевается проверка головки на наличие трещин, состояние комплектующих. Как правило, требуется замена нескольких направляющих с клапанами, а после – обязательная притирка клапанов к седлам.

Устанавливаются новые сальники клапанов. Кстати, делая ремонт двигателя своими руками, важно проверить состояние кулачков распредвала – при его сильном биении и износе потребуется замена. На СТО плоскость головки шлифуют до идеально ровного состояния, также могут отфрезеровать плоскость на несколько миллиметров.

Когда головка готова, переходим к блоку цилиндров. Изначально оцените зазор между поршнем и цилиндром. Если цилиндр имеет синий оттенок, это означает, что был перегрев.

Блок цилиндров также нужно отвезти на промер, где путем применения профессионального инструмента, будут известны результаты износа поверхности цилиндра. Обычно приходится хонинговать поверхность цилиндров или растачивать их под ремонтный размер поршня.

В это время проверяют коленчатый вал на биение. Если биение в допусках, что позволяет шлифовать шейки под ремонтный размер, то коленвал растачивают.

После покупки новых поршней и колец можно отдать их мастерам, которые вывесят шатуны и поршни отдельно и вместе, подогнав их по весу и установив в блок цилиндров с нужным моментом.

Немаловажно оценить состояние масляного насоса. Если их звездочки не сточены, можно обойтись обычной мойкой насоса и чисткой сетки масляного приемника. В целом ремонт двигателя своими руками закончен, осталось его собрать.

Этапы сборки двигателя

Для сборки мотора нужны следующие новые детали:

полный комплект прокладок и сальников двигателя;
новые болты ГБЦ;
новый комплект цепей или ремня ГРМ;
новое масло и фильтра, свечи зажигания, сервисные ремни;
новая помпа, термостат.

Для сборки мотора нужно собрать низ блока цилиндров, после чего приступать к следующему:

установить головку блока цилиндров, закрутить болты ГБЦ, не затягивая их;
вооружившись динамометрическим ключом, а также правильными данными о моменте затяжки болтов ГБЦ, в правильном порядке и с нужным моментом затягиваем болты;
теперь устанавливаются звезды и цепь ГРМ, либо ремень ГРМ с роликами, причем выставляем все по меткам по первому цилиндру, проверить метки можно по метке на маховике;
прокрутить за шкив коленвал на выявление возможного закусывания;
собрать все навесное оборудование в обратном порядке.

Теперь приступаем к установке мотора в подкапотное пространство, все в обратной последовательности.

Скорее всего, с первого раза двигатель не запустится, пока топливная система не наберет давление, а все датчики не синхронизируются. После проверяем компрессометром давление в цилиндрах, где компрессия должна быть не менее 13 кПа.

Результат ремонта двигателя автомобиля

После капитального ремонта двигатель должен работать, как при нулевом пробеге. При этом качественный ремонт подразумевает ресурс не менее 80% от пробега до первой капиталки.

Двигатель должен пройти обкатку – обычно хватает 1000 км, при этом рабочие обороты должны постепенно повышаться. После обкатки меняем масло и эксплуатируем автомобиль в штатном режиме.

Как продлить рабочий ресурс двигателя

Чтобы как можно реже делать ремонт двигателя своими руками или на СТО, достаточно правильно его эксплуатировать и своевременно обслуживать:

Не допускать перегрузок ДВС.

Вовремя производить долив и замену масла и антифриза.

Не гонять мотор вхолостую без особой на то необходимости.

Выбирать качественное горючее и моторное масло в соответствии с рекомендациями автоизготовителя.

Придерживаться умеренного стиля вождения.

Как снять двигатель на ВАЗ 21099 в гараже своими руками

Снять двигатель с ВАЗа 21099 можно как на СТО, так и в домашних условиях своими руками. Профессионалы возьмут за это не малую сумму. Если Вы уверены в своих силах, то сможете снять двигатель с машины в своём гараже самостоятельно.

Нужно просто следовать пошаговой инструкции. Если водитель не знает, как снять двигатель с ВАЗ 21099, то должен быть готов к тому, что это займёт много времени и сил. Для начала определимся с необходимым для этого инструментом.

Причины для снятия

Для снятия двигателя есть четыре основные причины:

Капитальный ремонт и чистка двигателя. Эту процедуру невозможно провести без его снятия. Если в моторе износились главные механизмы или он пострадал в результате ДТП, то без капитального ремонта не обойтись.
Потребность в доработке.
Замена старого двигателя на новый.
Разбор машины на запчасти.

Подготовка к снятию двигателя

Подготовка начинается с того, что машина заводится в гараж. Даём полностью остыть двигателю. Обесточиваем автомобиль.

Прежде, чем начинать ремонт, нужно запастись всем необходимым инструментом. Вам понадобятся:

подъёмник в гараже;
если нет подъёмника, то лебёдка;
набор ключей;
набор отвёрток;
набор головок;
ёмкости для слива масел и охлаждающей жидкости;
монтировка.

Перед заменой двигателя нужно:

Слить охлаждающую жидкость.
Слить моторное масло из картера.
Слить масло из коробки передач.

Сливаем охлаждающую жидкость

подставляем под радиатор ёмкость, в которую будет сливаться жидкость;
открываем краник в печке на максимум;
откручиваем пробку в расширительном бочке и снимаем защиту картера;
на радиаторе и блоке цилиндров откручиваются сливные пробки;
если к пробке на блоке цилиндров не удалось подобраться, то сперва нужно снять модуль зажигания;
дожидаемся, пока вся ОЖ стечёт в ёмкость;
при необходимости промываем охлаждающую систему.

Сливаем масло из картера

подставляем под картер ёмкость для слива масла;
откручиваем сливную пробку картера двигателя;
ждём, пока масло стечёт;
завинчиваем сливную пробку обратно.

На этом завершена основная часть подготовки к снятию двигателя с ВАЗ 21099.

Сливаем масло из коробки передач

снимаем колпачок с сапуна коробки передач;
чистим отверстие;
отвинчиваем пробку слива;
сливаем масло в приготовленную ёмкость.

Демонтаж двигателя ВАЗ 21099 без коробки переключения передач:

Если в гараже есть подъёмник, то машина поднимается. Если подъёмника нет, то двигатель вытаскивают лебёдкой. Если нет подъёмника, то лучше снимать двигатель без коробки передач.

Снимаем брызговик и защиту картера.
Снимаем капот.
Подпираем коробку передач, чтобы она не упала.
Снимаем радиатор.
С системы охлаждения снимаем патрубки и шланги.
Левый краб откручиваем.
Растяжку отводим в сторону.
С мотора снимаем шкив коленвала.
Снимаем генератор.
Демонтируем шестерёнку с распределительного вала.
Приёмная труба и насос демонтируются.
Снимается шпилька натяжника.
В зависимости от причины ремонта головку снимаем или оставляем на месте.
Демонтируем опору двигателя.
Мотор медленно снимается с КПП.
Для извлечения движка приподнимаем двигатель с помощью лебёдки или домкрата.

Снимаем двигатель с коробкой переключения передач

Подготовка к снятию та же самая, что и перед снятием без коробки.

Для отсоединения СВГ снимается приёмная труба.
Корпус воздушного фильтра снимаем.
Отключаем и отсоединяем все провода, тяги и шланги.
На картере есть гайка, которая крепит провода массы. Её откручиваем.
Снимаем патрубки и шланги системы охлаждения.
Отключаем термостат.
Извлекаем колодку.
снимаем все подающие шланги с топливного насоса.
Отключаем генератор.
Отключаем от питания давления масла и температуры охлаждающей жидкости.
Снимаем патрубки, ведущие с радиатора в салон машины.
Спускаемся в яму или под эстокаду.
Откручиваем все тяги от КПП.
Разъединяем растяжки. Для этого откручиваем крепящие болты и гайки.
Снимаем все тяги с руля.
На место привода ставим заглушку. Для этого используем монтировку.
Начинается самое интересное.
Мотор надёжно фиксируется. Это основное правило техники безопасности.
Если вы извлекаете мотор через верх, крепящую верёвку сцепляем с лебёдкой.
При извлечении мотора через низ:

мотор ставится на пол;
перед машины приподнимаем домкратом;
руками достать его будет крайне сложно.

Скручиваем гайки, которые крепят двигатель к его опорам.
Снимаем сам двигатель.
Работа завершена.

Если Вы впервые снимаете двигатель, будьте осторожны и внимательны. Это трудоёмкий процесс. Он может занять длительное время. Если у Вас есть знакомый, который может помочь с этим, то обязательно работайте вдвоём.

В случае аккуратной, последовательной и слаженной работы, Вы сможете снять и установить двигатель в своём гараже без привлечения специалистов.

Как снять двигатель на ВАЗ 2109 своими руками: без снятия и со снятием КПП, рекомендации бывалых (Видео)

Содержание:

Причины
Без снятия КПП
Демонтаж с КПП

Демонтаж мотора с автомобиля ВАЗ 2109, как и любой другой машины — это трудоемкий, многоэтапный процесс, к которому следует подходить со всей степенью ответственности.

Движок девятки

Причины

Причина	Особенности
Капитальный ремонт	При серьезных ДТП или в результате износа ключевых элементов двигателя, восстановить его работоспособность без процедуры снятия не удастся. Потому прибегают к демонтажу мотора
Замена	Не редко владельцы ВАЗ 2109 задумываются о смене стандартного заводского мотора на более производительный, мощный силовой агрегат. Это серьезный шаг, где демонтаж — один из начальных этапов
Доработка	Если нет возможности или желания поменять мотор, некоторые просто дорабатывают имеющийся. Тюнинг может быть достаточно сложным, сопряженным с необходимостью полностью извлечь движок из подкапотного пространства

Без снятия КПП

Подставить под коробку передач кирпичи или другие надежные опоры;
Открутить левый краб, отвести в сторону растяжку;
Снять с мотора генератор, шкив коленвала, шестеренку распределительного вала;
Также демонтируется насос, шпилька натяжника, трамблер, приемная труба;
Если планируется капитальный ремонт, тогда можно снять еще и головку;
Затем снимается опора двигателя;
Мотор сдвигается с коробки и опускается на пол. Чтобы извлечь движок, переднюю часть поднимают повыше с помощью домкрата и объем достается;
Либо можно вытащить через верх с помощью лебедки.

КПП от девятки

Демонтаж с КПП

Для начала отключите аккумулятор, чтобы полностью обесточить машину.
Из картера двигателя слейте масло. Тут лучше, чтобы движок был прогретым. Так масло быстрее вытечет.
Из системы охлаждения слейте ОЖ. Здесь уже требуется холодный мотор. Будьте внимательны.
Чтобы отсоединить системы выпуска газов, придется полностью снять защиту картера мотора и демонтировать приемную трубу.
Снимите корпус воздушного фильтра, а затем отключите все шланги с мотора, питающую проводку, датчики, тяги привода заслонки, вакуумные шланги тормозной системы.
Открутите крепежную гайку провода массы, одетый на шпильку и находящийся на картере сцепления.
Отсоедините патрубки системы охлаждения, отключите термостат.
Отсоедините центральный высоковольтник от распределителя зажигания. После этого можно разжать фиксатор колодки с питающей проводкой и извлечь всю колодку.
От топливного насоса отсоедините шланги, подающие горючее. Для этого достаточно ослабить зажим хомута крепления.
Открутите регулирующие гайки, чтобы снять с рычага сцепления трос привода.
Отключите от стартера питающие проводки — один провод от аккумулятора, идущий на втягивающее реле и колодку с проводкой.
Таким же образом проведите отключение генератора.
Лишите питания, отключив соответствующие провода, от датчика температуры ОЖ и датчика давления масла.
Отсоедините пару патрубков от радиатора отопления для салона автомобиля. Хомуты ослабьте, что позволит снять элементы.
Переходим непосредственно под автомобиль. Здесь лучше иметь в наличии яму или эстакаду, иначе лежа снимать мотор неудобно и не безопасно.
Открутите крепежные гайки тяги привода от наконечника шарнира переключения скоростей КПП. Здесь же отсоединяется тяга привода спидометра, датчик заднего хода. Вам нужно отключить провода питания.
Отсоедините обе растяжки — правую и левую. Перед этим нужно ослабить зажим крепежной гайки растяжки к рычагу подвески с двух сторон. Далее открутите три болта кронштейна к кузову автомобиля. Не обязательно их полностью снимать, а лишь сдвиньте в сторонку. Так они не будут мешать дальнейшим процессам.
Следующий шаг — отсоединение рулевых тяг. Чтобы добиться желаемого результата, снимите шплинт, выкрутите гайку. Далее, вооружившись специальным съемником, выпрессуйте палец из поворотного рычага.
Такие же действия выполняем с шаровой опорой, которую потребуется аналогично отсоединить от рычага.
С помощью монтировки выдвиньте верхний хвост привода переднего колеса и отведите его немного в сторону. На место этого хвостика не забудьте вставить технологическую заглушку. Вам вполне подойдет заглушка от старой гранаты, если такая имеется в наличии.
Теперь наступает этап непосредственно демонтажа самого силового агрегата.
Надежно зафиксируйте мотор, подвязав его за рымы с помощью прочной веревки, либо металлической проволоки. Рым в переводе с голландского «ring» — кольцо. То есть вместо головки рым болт и рым гайка заканчиваются кольцом. А предназначены рым болт и рым гайка для захвата и перемещения машин, деталей, а так же при монтаже, разборке, погрузке и т. д.

Процесс извлечения через верх

Крепежная веревка цепляется должным образом за опору или лебедку. Лучше всего извлекать мотор через верх, но тут пригодится наличие подъемного механизма.
Извлекать двигатель через низ тоже можно. Для этого мотор опускается на пол, после чего передняя часть машины поднимается домкратами. Тут уже действуйте на свое усмотрение и не забывайте, что мотор весит достаточно много. Вручную пытаться его достать настоятельно не рекомендуем.
Как только вы зафиксировали движок веревками и лебедкой, открутите крепежные гайки мотора, удерживающие его на опорах.
Все, ничто теперь не мешает извлечь двигатель со своего посадочного места.
Действуйте максимально аккуратно, чтобы элементы двигателя не повредились при извлечении, он не задел, и не навредил кузову, а также не сорвался с креплений в самый неподходящий момент.

Самодельная опора для демонтажа

Не торопитесь, не пытайтесь сделать работу за несколько часов. На снятия мотора может уйти и несколько дней. Тут главное не скорость, а качество и осторожность проведения каждой манипуляции.

Загрузка …

Снятие и установка двигателя 2110

Примечание:

Автоваз рекомендует снимать и устанавливать двигатель на автомобиле 2110 снизу. Здесь не обойтись без подъемника, чтобы была возможность повыше поднять переднюю часть автомобиля. В гаражных условиях проще снимать двигатель вверх, предварительно сняв коробку передач.
Снимать двигатель рекомендуется только с помощником.

Двигателей много и производителей так же. Но важно разбираться в них, а иначе Вам придется туго. Поэтому рекомендую наши двигатели https://otoba.ru/dvigatel/vaz.html. Гарантия качества, которое завоевало доверие многих покупателей России и стран СНГ. Надежность и мощь!

Ход выполнения работы

Отсоедините минусовую клемму аккумулятора, снимите аккумулятор с автомобиля.
Снимите капот с автомобиля.
Слейте жидкости: масло из картера двигателя и охлаждающую жидкость из системы охлаждения.
Снимите воздушный фильтр вместе со шлангом впускной трубы.
Отсоедините от двигателя приемную трубу с кронштейном и опустите немного вниз, чтобы ее фланец сошел со шпилек выпускного коллектора.
Поверните до упора дроссельную заслонку так, чтобы отсоединить от него тягу привода дроссельной заслонки.
Отверните два болта крепления кронштейна тяги привода дроссельной заслонки. Отведите кронштейн в сторону, не отсоединяя от него тяги, так, чтобы он не мешал снятию двигателя.
Отверните гайку крепления и снимите со шпильки наконечник «массы» провода двигателя.
Со шпилек крепления задней крышки головки блока отверните две гайки крепления и снимите наконечники «массы» проводов.
Отжав пластмассовый зажим, отсоедините колодку с проводами от датчика температуры охлаждающей жидкости.
Ослабьте хомуты и отсоедините отводящий шланг радиатора от термостата и подводящий шланг радиатора от патрубка рубашки охлаждения.
Отсоедините датчик указателя температуры охлаждающей жидкости.
Затем ослабьте затяжку хомута и отсоедините подводящий шланг отопителя от патрубка рубашки водяного охлаждения.
Отсоедините колодку 1 с проводами от датчика 2 детонации или снимите датчик. Отверните гайку крепления и снимите датчик со шпильки, оставив его на жгуте проводов.
Отсоедините колодку с проводами от низковольтной клеммы модуля зажигания, отжав пластмассовую защелку.
Отсоедините колодку с проводами от генератора (клеммы «D»). Под резиновым чехолом отверните гайку и отсоедините провода от контактного болта (клеммы «B+») генератора.
Отсоедините колодку с проводами от адсорбера, отжав пластмассовую защелку.
Отсоедините провод от датчика контрольной лампы давления масла.
Отсоедините шланг вакуумного усилителя от штуцера ресивера, ослабив затяжку хомута.
Отсоедините вакуумный шланг электропневматического клапана от штуцера ресивера.
Отожмите пластмассовую защелку и отсоедините колодку с проводами от регулятора холостого хода, установленного на дроссельном патрубке.
Ослабив затяжку хомута, отсоедините шланг продувки адсорбера от штуцера дроссельного патрубка.
Отсоедините колодку с проводами от датчика положения дроссельной заслонки, отжав пластмассовую защелку.
Отверните гайки крепления, удерживая вторым ключом шланги от перекручивания, и отсоедините шланги подачи 1 и слива 2 топлива от топливных трубок (шланг подачи топлива помечен краской). Обратите внимание, что…
…в топливных трубках установлены уплотнительные кольца. После отсоединения каждого шланга снимите уплотнительное кольцо с трубки (замените порванные или потерявшие упругость кольца).
Отсоедините отводящий шланг отопителя от подводящей трубы водяного насоса.
Разъедините колодку жгута форсунок, отжав пластмассовую защелку.
Расстегните или разрежьте хомут крепления жгута проводов к подводящей трубе водяного насоса.
Снизу автомобиля отсоедините колодку с проводами от датчика 1 уровня масла в картере двигателя (рядом с масляным фильтром 2).
Отсоедините колодку с проводами от датчика положения коленчатого вала.
Отсоедините от передней крышки ремня привода распределительного вала два держателя с проводами, отвернув два болта крепления крышки.
Вытащите жгуты проводов из-под ресивера.
Вытащите жгуты проводов из-под термостата. После этого проверьте, все ли провода и шланги отсоединены от двигателя.
Ослабьте затяжку болта хомута крепления адсорбера и, вынув из хомута, отложите адсорбер в сторону (не отсоединяя от него шланги), чтобы он не мешал снятию двигателя.
Отверните гайку крепления картеров коробки передач, под которой установлен рым. Снимите рым со шпильки.
Установите рым под верхний болт крепления модуля зажигания.
Вывесите двигатель, зацепив за два рыма трос и натянув его талью или краном.
Если нет тали или крана, сначала снимите бачок омывателя, затем…
…установите на передние крылья подходящую доску, подложив под ее концы мягкие прокладки, чтобы не испортить лакокрасочное покрытие…
…привяжите к ней двигатель за рымы с помощью тросов, канатов и т.п (они должны быть натянуты).
Снимите коробку передач.
Отверните два болта крепления передней опоры подвески силового агрегата.
Выньте двигатель вверх и установите его на прочные опоры так, чтобы двигатель не опирался на маховик и шкив привода генератора.
Установка двигателя производится полностью в обратном порядке. После установки залейте масло в картер двигателя и охлаждающую жидкость в систему охлаждения.

Замена уплотнителей двигателя ВАЗ 2110, 2111 Разборка двигателя 2110

Понравилась статья? Поделиться с друзьями:

Как снять двигатель

Введение

Если вы устали от падающей производительности вашего двигателя, непостоянной мощности, резкого холостого хода, дыма выхлопных газов, стука, дребезжания и других болезней, от которых страдают изношенные двигатели, вы можете сделать несколько вещей. Если вы нетерпеливы, ваша первая реакция может заключаться в том, чтобы продать машину за копейки и заплатить большие деньги за другую — новую или подержанную.

Другой вариант — перестроить двигатель или сделать это за вас.Хотя это потенциально жизнеспособный вариант, ваше время и механические навыки могут быть ограничивающими факторами.

Другой, более быстрый и, возможно, менее затратный вариант может иметь некоторый смысл, если вы обдумаете его — и это замена двигателя установка. Вы можете использовать стандартную единицу или перейти на другую, более мощный двигатель. С другой стороны, возможно, остальная часть машины изношена, а сам двигатель стоит оставить для другого проекта.

Все эти причины являются причиной того, что с транспортных средств ежедневно снимается бесчисленное количество двигателей.Если вы никогда не делали этого раньше, процесс может показаться непосильным. Однако, если вы все усвоите, в этом нет ничего слишком сложного. В этой статье мы рассмотрим общие шаги по удалению типичного автомобильного двигателя, чтобы помочь вам решить, стоит ли вам выполнять эту работу. Мы идем по пути отделения двигателя от трансмиссии перед снятием, а не вынимания их обоих вместе.

Очень важно отметить, что это общие инструкции .Мы сделали все возможное, чтобы описать, что вам нужно делать с большинством автомобилей. Однако будут существенные различия, будет ли ваш двигатель установлен продольно (большинство автомобилей с задним приводом) или поперечно (FWD). На некоторых автомобилях рекомендуется (и на самом деле проще) вынимать трансмиссию вместе с двигателем как одно целое. В очень редких случаях двигатель необходимо уронить из-под транспортного средства, что означает подъем кузова (и мы НЕ включаем сюда этот вариант). Всегда рекомендуется обращаться к руководству по ремонту автомобиля вместе с нашими инструкциями.

Чтобы поднять двигатель и вынуть его из вашего автомобиля, вам понадобится подъемник двигателя и некоторое сопутствующее оборудование, которое можно найти в нашем секция моторных подъемников и стендов. Для более подробного разъяснения этих пунктов см. Нашу статью по теме Что понадобится при ремонте или замене двигателя.

Необходимые предметы

Вот еще несколько вещей, которые мы рекомендуем:

а. Полное, подробное руководство по ремонту, которое поможет вам сориентироваться в любых необычных деталях или процедурах, связанных с конкретным автомобилем, которые нельзя было предвидеть заранее.
г. Горизонтальная асфальтированная поверхность, на которой можно припарковать автомобиль во время работы. ПРИМЕЧАНИЕ: если вы делаете это в закрытом здании, таком как гараж, помните, сколько места над головой вам понадобится при подъеме двигателя.
г. Полный набор ручных инструментов, включая гаечные ключи, наборы торцевых головок, отвертки, плоскогубцы, монтировки и даже одно или два лезвия для бритвы.
г. Инструменты для кондиционирования воздуха, если автомобиль оборудован кондиционером.
e. Малярная лента, фетровый маркер и пластиковые пакеты для маркировки, маркировки и хранения деталей по мере их удаления.
ф. Цифровая камера для захвата изображений и видео того, как вещи выглядят до разборки.
г. Джек стоит, автомобиль Джек и противооткатные упоры.
ч. Несколько сливных поддонов для слива масла, охлаждающей жидкости и других жидкостей.
я. Множество магазинных тряпок.
Дж. Пенетрант ржавчины для откручивания труднодоступных гаек и болтов.
к. Набор специальных ключей для снятия топливопроводов, трубопроводов кондиционера, трансмиссионных жидкостей и т. Д.

Если ваш автомобиль оборудован кондиционером, имейте в виду, что выброс хладагента в атмосферу является незаконным (и вредным для окружающей среды). Вы можете подумать о том, чтобы отвезти автомобиль в ремонтную мастерскую для эвакуации системы кондиционирования, прежде чем вы начнете снимать двигатель.

Закрепите задние колеса противооткатными упорами и приподнимите переднюю часть автомобиля, чтобы можно было разместить домкраты под обозначенными точками на раме. Хорошо встряхните машину, чтобы убедиться, что она устойчива — вы не хотите, чтобы она упала, пока вы тянете что-то внизу.

Лучше всего снять кожух перед тем, как начать. Вопреки тому, как может показаться, на самом деле это простая работа, требующая только торцевого ключа для ослабления болтов, которые удерживайте капюшон на петлях. Убедитесь, что вы отсоединили все линии омывающей жидкости, которые могут быть прикреплены к капоту. И вам понадобится как минимум еще один человек, который поможет вам удерживать и переносить капот, когда вы откручиваете болты и снимаете его с автомобиля.

Следите за гайками, болтами и всем остальным, что откладывается, поместив их в пакеты с замками на молнии и приклеив их к тем предметам, с которых они были извлечены по ходу дела.

Отсоединить топливопроводы и аккумулятор

Прежде чем что-либо отцеплять, рекомендуем начать с топливных магистралей. На автомобилях с впрыском топлива (практически все, что построено с конца 1980-х годов), по соображениям безопасности важно сбросить давление в топливной системе перед отсоединением любых соединений топливной системы. Снимите предохранитель или реле топливного насоса вашего автомобиля, затем запустите двигатель и дайте ему поработать, пока он не израсходует все топливо в магистралях и остановках. На этом этапе в топливной системе будет сброшено давление, и вы сможете отсоединить топливные шланги, трубки и т. Д.

Специальные ключи, такие как этот, упрощают снятие топливопроводов, трубопроводов кондиционера, трансмиссионных жидкостей и других предметов.

Большинство автомобилей оснащены быстроразъемными соединениями в точках по всей топливной системе. Отцепить эти муфты несложно, если у вас есть правильно сконструированные отключающие ключи. В этих ключах имеется прорезь, поэтому ключ можно надеть на топливопровод. Фланец на одном конце инструмента вставляется в фитинг, чтобы вызвать освобождение внутри конца соединительной детали.

После того, как вы запустите двигатель, вам не нужно будет запускать его снова. Затем всегда отсоединяйте кабели аккумуляторной батареи.

Если у вас есть современный автомобиль с линиями вентиляции картера, которые направляют излишки топлива / паров обратно в топливный бак, не забудьте их отцепить.

Пометьте все шланги, линии и соединители проводов

Когда вы снимаете каждый разъем под капотом, проигрышно думать, что вы вспомните, как все это происходит вместе (спросите меня, откуда я это знаю).Выделите время, чтобы пометить каждый разъем, используя малярную ленту и фломастер, когда будете разбирать его. Это в дополнение к тому, чтобы сделать как можно больше фотографий «до». Пометьте все шланги и соединители проводов лентой, на которой вы можете писать, — пометьте места, к которым обычно прикрепляются вещи (вы поблагодарите себя позже), прежде чем их отсоединять. Короткое видео о том, как все выглядит, перед тем, как отцепить предметы, также может оказаться бесценным.

Слейте все жидкости

Слейте моторное масло и охлаждающую жидкость из двигателя.И независимо от того, будете ли вы тянуть трансмиссию вместе с двигателем, подумайте также о сливе трансмиссионной жидкости. Не забудьте отвинтить трубку масляного щупа трансмиссии от блока двигателя, если ваш автомобиль так оборудован.

Если вы не собираетесь использовать жидкости повторно, поместите их в практичные контейнеры, которые легко сдать в центр переработки. Имеет смысл заменить старую жидкость, которую вы слили, новой, когда позже все вернется в норму. Держите одно или два сливных ведра под рукой, потому что остатки жидкости будут просачиваться и плакать во время работы, в том числе из коробки передач, когда двигатель отделен от нее.

Отсоединяющие шланги и трубопроводы

Теперь, когда жидкость слита, снимите шланги охлаждающей жидкости к радиатору и от радиатора спереди, а также сердечник обогревателя сзади. Вам также необходимо отсоединить шланги автоматической коробки передач или линии, идущие от коробки передач к радиатору, для охлаждения. Предполагая, что резервуар гидроусилителя рулевого управления прикреплен болтами к раме автомобиля, отсоедините все шланги, идущие от него к насосу гидроусилителя рулевого управления на двигателе. Будьте готовы поймать лишнюю жидкость, которая не вытекла из других областей.

Удаление воздуха из системы кондиционирования воздуха

OEM Tools R134a Стартовый комплект для кондиционирования воздуха является одним из примеров предлагаемых нами продуктов, которые могут легко вакуумировать и заряжать систему кондиционирования воздуха.

Удалите весь хладагент из системы кондиционирования воздуха. Для получения более подробной информации об этой процедуре (и ее резервной зарядке позже) вместе с инструментами, которые вам понадобятся, см. Наш статья Как использовать набор манометров для коллектора кондиционеров. После слива хладагента и сброса давления в системе открутите металлические трубопроводы, ведущие к компрессору автомобиля, установленному на блоке двигателя.(На некоторых гораздо более старых автомобилях 60-х и 70-х годов мы добились некоторого успеха, сняв болты с компрессора кондиционера с блока и, оставив трубопроводы нетронутыми, повернув его в сторону. Это устраняет необходимость в эвакуации и зарядите систему.)

Снять радиатор и конденсатор кондиционера

Если у вас небольшой двигатель и вы направляетесь прямо вверх, может возникнуть соблазн оставить радиатор и конденсатор кондиционера на месте за передней решеткой. Однако они могут легко повредиться, если двигатель перемещается вперед и назад во время снятия.Лучше перестраховаться, чем сожалеть. Теперь, когда шланги и трубопроводы уже отсоединены, не потребуется много дополнительных усилий, чтобы отвинтить и вытащить оба этих элемента.

Поскольку снятие двигателя часто означает перемещение двигателя как вперед, так и вверх, снимите радиатор, конденсатор кондиционера и панель заголовка в передней части автомобиля.

Для тех, у кого есть фургон или некоторые грузовики, вам, вероятно, придется сдвинуть двигатель намного дальше, чтобы его вытащить, — требуя, чтобы любые препятствия, такие как радиаторы, конденсаторы кондиционера, панели коллекторов, решетки и даже бамперы, были удалены.

Отвернуть компоненты выхлопной системы

Выхлопную систему нужно отсоединить от двигателя. Здесь у вас есть выбор. Возможно, вам потребуется отсоединить коллекторную трубу (спускную трубу) от выпускного коллектора, или может потребоваться открутить сам коллектор (два на V-образных двигателях) от головок. Проверьте, какой вариант лучше подходит для вашего автомобиля.

Выхлопные болты, вероятно, будут иметь некоторую коррозию вокруг них, поэтому нанесите раствор для проникновения ржавчины и дайте ему немного впитаться, чтобы помочь ослабить детали.

Закрепите цепи

Как только вы отсоедините все остальное, прикрепите цепи и крюки от подъемника двигателя к блоку двигателя. Иногда крючки можно прикрепить к специальным прорезям, которые имеются в верхней части блока цилиндров. Если этих отверстий нет, поищите в блоке отверстия с резьбой, предназначенные для больших болтов. Эти болты затем используются для установки кронштейнов, которые прикрепляются к цепям подъемника двигателя.

Прочие позиции

Если у вас старый автомобиль с ручным приводом дроссельной заслонки, ведущим от педали газа, не забудьте отцепить его.Более новые автомобили, вероятно, будут иметь настройки привода по проводам, когда сигнал от педали газа отправляется электронным способом на блок корпуса дроссельной заслонки. Если это так, вы бы пометили этот разъем и отключили его ранее.

Если вы еще этого не сделали, снимите воздухозаборник вместе с впускными трубками или воздуховодом. И если другие предметы, такие как аккумулятор, аккумуляторный ящик, емкость с растворителем для омывателя, стартер и генератор, могут создавать проблемы с зазором при снятии двигателя, отсоедините их и вытащите их также.

Отсоедините опоры двигателя

Перед тем, как вы начнете проворачивать подъемник двигателя, вам необходимо открутить крепления двигателя, которые крепят двигатель к раме или цельному корпусу. У большинства автомобилей есть два крепления двигателя, хотя у некоторых их до четырех. По форме и размеру они могут сильно различаться. Если вы не знаете, как найти все из них на вашем автомобиле или грузовике, руководство по ремонту конкретного транспортного средства сообщит вам, где они находятся.

Здесь показана типичная опора двигателя под двигателем.

Сначала ослабьте болты, которыми крепится крепление к двигателю, потянувшись сверху вниз (вам может понадобиться один или два удлинительных стержня с удлиненной головкой и шарнирное соединение). Затем выверните болты крепления к раме из-под автомобиля. Чтобы вытащить их полностью, вам может потребоваться поднять двигатель на дюйм или около того.

Некоторые двигатели имеют дополнительную опору в верхней части двигателя, до которой легко добраться.

В зависимости от области применения автомобиля многие новые двигатели (особенно с поперечной установкой) оснащены дополнительной опорой двигателя, расположенной высоко в верхней части двигателя.К ним будет легко получить доступ и удалить.

Поскольку двигатель все еще соединен с трансмиссией, вам может потребоваться ослабить опору (и) трансмиссии, чтобы учесть некоторый люфт. В этот момент осторожно поднимите двигатель.

Двигатель отдельно от трансмиссии и подъемника

Как только крепления двигателя уберутся с дороги, немного опустите двигатель. Следующий шаг — открутить двигатель от трансмиссии. Во-первых, важно убедиться, что вес трансмиссии надежно поддерживается напольным домкратом или домкратом.Как только связь с двигателем разорвется, часть поддержки будет потеряна. Будьте осторожны, чтобы не поставить опору на поддон трансмиссионной жидкости, так как это может вызвать повреждение.

Если у вас автоматическая коробка передач, начните с откручивания маховика от гидротрансформатора трансмиссии через пластину доступа. Возможно, вам придется воспользоваться отверткой или другим длинным инструментом, чтобы вручную повернуть гидротрансформатор, чтобы обнажить все болты. Если у вашего автомобиля есть механическая коробка передач, вы будете отсоединять маховик от сцепления аналогичным образом.В любом случае трансмиссия должна находиться в нейтральном положении с включенным аварийным тормозом и противооткатными упорами.

После того, как вы удалили внутренние болты через отверстие для доступа, вы можете удалить все внешние болты между блоком двигателя и колоколом трансмиссии. Удалив сначала внутренние болты, вы убедитесь, что они не подвергаются чрезмерной нагрузке при изменении веса трансмиссии.

После того, как все болты будут удалены, может потребоваться монтировка, чтобы расклинить двигатель и трансмиссию.

Проверьте, есть ли на вашем автомобиле тепловой экран трансмиссии. В таком случае открутите его от картера коробки передач. Также может потребоваться открутить все тросы рычага переключения передач на коробке передач. Освобождение трансмиссии от этих предметов позволяет легче перемещать ее при отсоединении от двигателя.

Теперь вы можете снова начать поднимать двигатель, но сначала только на небольшую величину. Скорее всего, вы увидите, как трансмиссия подтягивается еще и потому, что ее все еще нужно физически отделить от блока двигателя.В зависимости от того, сколько места под автомобилем у вас есть, отвертка или небольшая монтировка могут помочь разобрать вещи. На автомобилях с автоматической коробкой передач гидротрансформатор обычно остается вместе с коробкой передач. Будьте осторожны, чтобы он не выскользнул и не упал на землю. На автомобилях с механической коробкой передач убедитесь, что входной вал коробки передач полностью не касается узла сцепления.

Используя съемник двигателя, медленно поднимайте блок на доли дюйма за раз, одновременно проверяя наличие зазора по всему моторному отсеку.Убедившись, что все свободно и нет препятствий, поднимите двигатель на необходимую высоту, чтобы освободить кузов. Откатите подъемник двигателя от машины и будьте готовы опустить двигатель в том месте, где вы будете над ним работать. Мы ожидаем, что у вас будет стенд с двигателем наготове, если вы планируете его использовать.

После того, как вы получите свой двигатель, вы можете просмотреть наши Глоссарий внутренних деталей двигателя и наши Глоссарий внешних деталей двигателя, который может быть очень информативным и полезным при переходе к следующему этапу проекта двигателя.А пока расслабьтесь и насладитесь освежающим холодным напитком — вы это заслужили!

21 мая 2018 г.

Ремонт

для начинающих: шесть советов по быстрой замене двигателя дрона

Замена мотора дрона может стать серьезной проблемой, если вы не знакомы с процессом ремонта. К счастью, есть только один способ, подходящий для всех игрушек-дронов.

Учебные советы 1: Подготовка

Вещи, которые вам понадобятся:

— Отвертка

— Кусачки

— Магнитный лоток для шурупов

— Паяльник

— Припой

— Съемник пропеллера

0004 (опция)

Учебные советы 2: Разберите корпус дрона

Перед разборкой дрона запишите, пожалуйста, вращение (по или против часовой стрелки) двигателя, который вы собираетесь заменить.Затем снимите всю батарею и пропеллеры.

Если гребные винты очень тугие, их можно разобрать с помощью съемника гребных винтов. Следующим шагом откручиваем винты. Откройте защелки и аккуратно снимите верхнюю крышку дрона.

Учебные советы 3: Снимите поврежденный двигатель

Вы обнаружите, что основная плата дрона соединена с двигателем с помощью двух кабелей.

Красные и синие провода обозначают двигатели, вращающиеся по часовой стрелке, а белые и черные провода обозначают двигатели, вращающиеся против часовой стрелки.

Не забудьте записать цвета проводов и точку подключения. Это послужит вам руководством для справки при установке новых двигателей.

Осторожно отсоедините два провода, затем нагрейте припой, удерживающий провода на основной плате. Осторожно прижмите кончик паяльника к припою.

Учебные советы 4: Установите новый двигатель дрона

Отрежьте новые провода до необходимой длины (сравните с проводами, которые использовались ранее).Удалите 2 мм изоляции в верхней части каждого провода. Это тщательная работа, требующая вашего терпения.

Теперь пришло время припаять провода нового двигателя к основной плате. Оба провода следует припаять на свои места. Для надежного соединения убедитесь, что кончик провода не менее 2 мм покрыт припоем.

Учебные советы 5: Осмотрите новый двигатель

Двигатель должен вращаться в правильном направлении, если вы собираете его в соответствии с правильными цветовыми кодами.Если мотор вращается не в ту сторону, нужно просто поменять провода местами.

Обязательно держите корпус двигателя при проверке вращения двигателя, чтобы двигатель не поднимался вверх.

Учебные советы 6: Соберите корпус дрона

Последним шагом является установка дрона . Будьте осторожны, чтобы не зажать провода между корпусом корпуса. Корпуса дронов должны идеально сочетаться друг с другом без какого-либо сопротивления.

Установите винты и не затягивайте их слишком сильно. Наконец установите аккумулятор и винты в правильное положение.

На этом пока все, это уже не кажется таким сложным, правда?

Некоторые из этих изображений выбраны из сети, пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы о них.

4 быстрых способа удаления моторного масла с бетонных проездов

К сожалению, пятна капающего моторного масла попали на бетонную подъездную дорожку? Вот несколько быстрых способов сделать пятна моторного масла менее заметными, не тратя целое состояние.Чем раньше вы начнете действовать, тем лучше будут результаты.

Лучшее средство для удаления масляных пятен для бетонных проездов

Мы рекомендуем использовать один из следующих продуктов, чтобы ускорить процесс удаления масляных пятен. Эти продукты предназначены для устранения всевозможных пятен моторного масла на бетонных проездах.

Очиститель для бетона TERMINATOR-HSD

Очиститель для бетона Terminator может удалять масляные пятна на бетоне за счет использования переваривающих масло микроорганизмов. В отличие от других типов очистителей масляных пятен, вам не нужно чистить подъездную дорожку, чтобы очиститель подействовал.

Обратите внимание, что Terminator HSD не будет работать в определенных условиях. Например, активный ингредиент (микроорганизмы) погибнет, если очиститель будет применяться на подъездных дорогах с температурой около 140 F. Вам также потребуется запастись терпением. Подождите не менее одной-трех недель, чтобы эффект удаления масляных пятен проявился.

Экологичный очиститель для бетона BacKrete

Этот экологически чистый очиститель для бетона не приведет к длительному ущербу, который традиционные очистители масляных пятен могут нанести окружающей среде.Как и TERMINATOR HSD, этот очиститель использует бактериальную технологию для постепенного удаления пятен моторного масла.

Обратите внимание, что BacKrete следует использовать только на бетонных проездах, а не на асфальтовых проездах. Очиститель бетона работает, потребляя углеводороды, содержащиеся в таких продуктах, как моторное масло и дизельное топливо. Асфальт также содержит эти углеводороды, поэтому он не подходит для таких продуктов, как очиститель для бетона BacKrete.

Удаление масляных пятен с бетонных проездов

Существует несколько быстрых способов избавиться от масляных пятен на бетонной подъездной дорожке, с некоторыми из них можно избавиться с помощью предметов, которые, возможно, уже есть дома.

1. Используйте безводный очиститель для бетона

Большинство домовладельцев немедленно берут садовый шланг или мойку с усилителем, чтобы удалить пятна моторного масла, образующиеся на бетонной подъездной дорожке. Однако эти методы вряд ли будут наиболее эффективным и экологически безопасным способом удаления масляных пятен.

Пятна моторного масла с бетонной подъездной дороги можно также удалить с помощью безводного очистителя. Эти продукты, такие как очиститель бетона BacKrete, используют процесс, известный как биовосстановление, для разрушения и устранения углеводородных цепей моторного масла.

Обратите внимание, что этим продуктам может потребоваться некоторое время, чтобы удалить масляные пятна. В зависимости от серьезности разлива нефти в бетоне вы можете ожидать результатов от нескольких недель до чуть более шести недель.

2. Нанесите наполнитель для кошачьего туалета на масляные пятна

Есть дома кошка? Возможно, вам повезет, так как наполнитель для кошачьего туалета, как известно, помогает впитать некоторые пятна моторного масла. Вылейте обильное количество наполнителя для кошачьего туалета на место разлива, затем используйте кирпич или что-нибудь такое же бетонное, чтобы измельчить гранулы наполнителя.Оставьте наполнитель для кошачьего туалета на масляных пятнах как минимум на двадцать минут, прежде чем убрать его.

Возможно, вам придется нанести слой наполнителя для кошачьего туалета несколько раз, прежде чем масляные пятна начнут исчезать. Для действительно старых масляных пятен или пятен, от которых трудно избавиться, может помочь совмещение наполнителя для кошачьего туалета с обезжиривающим средством.

3. Скраб с мылом Dawn Dish Soap

Мыло

Dawn Dish может творить чудеса во многих ситуациях, связанных с уборкой вне кухни.Большинство людей, которые ручаются за этот метод, рекомендуют использовать синюю версию средства для мытья посуды Dawn. Сначала смешайте немного воды с мылом для посуды Dawn, затем нанесите смесь на пораженный участок. Оставьте смесь на двадцать-тридцать минут.

По прошествии времени осторожно потрите пораженный участок нейлоновой щеткой, а затем промокните влажный участок бумажным полотенцем.

4. Используйте мойку высокого давления

Мойки высокого давления — хорошее долгосрочное вложение для домовладельцев с бетонными подъездными путями и необходимы для удаления старых пятен моторного масла.Мы рекомендуем обратить внимание на мойку высокого давления, такую как электрическая мойка высокого давления Sun Joe, если вы хотите поддерживать чистоту бетонной подъездной дороги и тротуара.

Часто задаваемые вопросы

Вот еще несколько общих вопросов, которые возникают у людей, когда дело доходит до удаления масляных пятен с бетонных подъездных путей и тротуаров.

Удаляет ли WD 40 масляные пятна с бетона?

Да, в некоторых случаях WD-40 может помочь удалить масляные пятна с бетонных подъездных путей.WD-40 — это водный спрей, способный проникать в жир и удалять его. Чтобы использовать WD-40, сначала нанесите обильное количество масла на масляное пятно, а затем оставьте его на двадцать минут. Когда пройдет достаточно времени, протрите участок старой тряпкой.

Как удалить разлив автомобильного масла?

Методы, которые вы выберете, будут во многом зависеть от серьезности разлива автомобильного масла. Локальные разливы автомобильного масла можно легко устранить с помощью таких материалов, как наполнитель для кошачьего туалета и средство для мытья посуды Dawn.С другой стороны, при больших разливах нефти может потребоваться использование промышленных моек под давлением, чтобы исключить возможность появления стойких пятен.

Как удалить старое моторное масло с бетона?

Старое моторное масло, которое уже высохло, удалить намного труднее. Перед нанесением любого из вышеперечисленных растворов для удаления масляных пятен вам, возможно, придется намочить это место теплой водой и слегка оттереть. Некоторые люди также предлагают нанести обезжириватель для двигателя на сухое пятно, чтобы ускорить процесс очистки.

Опубликовано: 25.04.2019 | Обновлено: 24.10.2020, Сэм Чоан,

Как заменить двигатель вентилятора радиатора на большинстве автомобилей

Электродвигатель вентилятора охлаждения / радиатора является неотъемлемой частью системы охлаждения автомобиля. Двигатель разработан для работы в заданном температурном диапазоне не только для достижения оптимального КПД и мощности, но и для соответствия стандартам выбросов.

Двигатель вентилятора охлаждения / радиатора выполняет эту задачу, будучи соединенным с лопастью вентилятора, которая втягивает воздух через радиатор.Радиатор содержит охлаждающую смесь, состоящую в основном из воды и пропиленгликоля. Эта смесь очень эффективна для передачи и регулирования температуры двигателя и предотвращения перегрева.

Охлаждающая жидкость протекает через двигатель и систему охлаждения, так что она может поглощать тепло от двигателя и переносить его к радиатору. Радиатор сконструирован с множеством небольших трубок, расположенных так, чтобы воздух, проходящий через радиатор, мог передавать тепло охлаждающей жидкости в воздух, что позволяет температуре охлаждающей жидкости очень быстро падать.При использовании в радиаторе большого количества маленьких трубок охлаждающая жидкость подвергается большей площади поверхности, и охлаждающий эффект становится намного сильнее.

Вот почему так важно, чтобы двигатель охлаждающего вентилятора был в рабочем состоянии. Без охлаждающего вентилятора через радиатор проходит очень мало воздуха, что обеспечивает обмен теплом внутри охлаждающей жидкости. Без этого обмена температур двигатель очень быстро перегревается, особенно на низких оборотах или на холостом ходу.

Узел вентилятора охлаждения / радиатора необходимо снять, чтобы заменить двигатель.Ниже мы рассмотрим процесс, необходимый для завершения замены двигателя вентилятора охлаждения / радиатора для большинства автомобилей. Имейте в виду, что эта статья предназначена для широкого круга транспортных средств и написана таким образом, чтобы дать общий обзор процесса.

Часть 1 из 5: Снимите блок вентилятора охлаждения / радиатора

Необходимые материалы

Плоскогубцы разные
Набор отверток
Набор головок
Набор ключей

Шаг 1. Определите детали, которые необходимо удалить .Осмотрите область вокруг моторного отсека и найдите все, что препятствует доступу к двигателю вентилятора охлаждения / радиатора.

Запишите все воздуховоды, проводку, кронштейны или любые другие препятствия, которые необходимо удалить, чтобы снять блок вентилятора охлаждения / радиатора.

Примечание : Для большинства автомобилей потребуется удалить любую комбинацию болтов, винтов и зажимов.

Шаг 2: Отсоедините аккумулятор .Найдите аккумулятор внутри автомобиля и отсоедините контакты, чтобы предотвратить включение вентилятора охлаждения / радиатора и причинение травм.

Отсоедините сначала отрицательный (-) кабель аккумулятора, а затем положительный (+) кабель. Разместите кабели аккумулятора в стороне и в стороне.

Примечание : Кабели и клеммы аккумуляторной батареи имеют цветовую маркировку. Положительный (+) отмечен красным, а отрицательный (-) — черным.
Предупреждение : Вентилятор охлаждения / радиатора может включаться даже при выключенном / стояночном положении ключа зажигания.В целях безопасности настоятельно рекомендуется отключить аккумулятор, чтобы избежать травм.

Шаг 3: Удалите все необходимые препятствия . Сначала вам нужно удалить все препятствия, мешающие вытащить блок вентилятора охлаждения / радиатора.

Сюда входят любые воздуховоды, шланги, кронштейны и т. Д., Указанные в предыдущих разделах. Разместите их в стороне и в стороне.

Шаг 4: Отсоедините электрический разъем .Найдите электрический разъем двигателя вентилятора охлаждения / радиатора и отсоедините его.

На вилке, которая находилась в течение длительного времени, возможно, скопилась грязь и мусор, и вам может потребоваться осторожно разъединить разъем небольшой отверткой.

Шаг 5: Снимите все монтажное оборудование . Снимите все крепежные детали, которые удерживают блок вентилятора охлаждения / радиатора на месте.

Крепежное оборудование обычно располагается по внешнему периметру сборки.Некоторые производители могут также использовать выступы в нижней части блока вентилятора охлаждения / радиатора, которые просто вставляются в углубление, в то время как другое оборудование фиксирует блок на месте.

Шаг 6: Снимите блок вентилятора охлаждения / радиатора с автомобиля . После того, как все монтажное оборудование и препятствия будут удалены, снимите блок вентилятора с автомобиля.

Предупреждение : Если в какой-то момент кажется, что для снятия сборки требуется чрезмерное усилие, остановитесь и убедитесь, что вся проводка, шланги и т.п. отсоединены.Некоторые соединения могут быть не видны, пока блок вентилятора охлаждения / радиатора не будет снят.

Часть 2 из 5: Снимите двигатель вентилятора охлаждения / радиатора

Необходимые материалы

Шаг 1: Снимите стопорный зажим или гайку лопастей вентилятора. Снимите лопасть вентилятора с двигателя вентилятора радиатора, сняв удерживающий зажим или стопорную гайку с вала двигателя.

Это позволит валу пройти через корпус после снятия крепежа двигателя вентилятора охлаждения / радиатора.

Шаг 2: Снимите лопасть вентилятора охлаждения / радиатора . Удерживая блок вентилятора охлаждения / радиатора на 1-2 дюйма над рабочей поверхностью, удерживайте лопасть вентилятора в одной руке.

Удерживая его как можно ближе к центру, осторожно постучите по валу двигателя вентилятора охлаждения / радиатора молотком с мягкой поверхностью. Это должно сместить вентилятор с вала и позволить снять лопасть вентилятора.

Шаг 3: Снимите двигатель вентилятора охлаждения / радиатора .Снимите крепеж, удерживающий двигатель вентилятора охлаждения / радиатора в корпусе.

Это может быть любая комбинация зажимов, болтов или винтов. Выньте двигатель вентилятора охлаждения / радиатора из корпуса.

Примечание : Если двигатель вентилятора охлаждения / радиатора застревает в корпусе, убедитесь, что все крепежные детали сняты, затем осторожно извлеките двигатель из гнезда с помощью отвертки. Будьте осторожны, чтобы не повредить корпус.

Часть 3 из 5: Установка запасного двигателя вентилятора охлаждения / радиатора

Необходимые материалы

Шаг 1. Совместите двигатель вентилятора охлаждения / радиатора с новым блоком .Сравните оригинальный двигатель вентилятора охлаждения / радиатора с новым.

Убедитесь, что положение монтажных отверстий одинаковое, электрический разъем и диаметр вала одинаковый, а высота подъема лопастей вентилятора одинаковая.

Шаг 2: Установите запасной двигатель вентилятора охлаждения / радиатора в корпус . Установите новый электродвигатель вентилятора охлаждения / радиатора в корпус.

Установите на место крепеж, удерживающий двигатель в корпусе.

Шаг 3: Установите лопасть вентилятора охлаждения / радиатора на двигатель . Установите лопасть вентилятора на вал заменяемого двигателя вентилятора охлаждения / радиатора.

Если его не переустановить вручную, осторожно постучите по нему молотком с мягкой головкой, стараясь не повредить лопасти вентилятора или двигатель.

Часть 4 из 5: Установите блок вентилятора охлаждения / радиатора обратно в автомобиль

Необходимые материалы

Плоскогубцы разные
Набор отверток
Набор головок
Набор ключей

Шаг 1. Установите блок вентилятора охлаждения / радиатора обратно в автомобиль .Установите двигатель вентилятора охлаждения / радиатора и узел обратно в автомобиль.

Шаг 2: Снова подсоедините крепежные детали, электрические разъемы и все оставшиеся кронштейны . Установите на место оборудование, которое удерживает узел двигателя вентилятора на радиаторе и / или опоре сердечника.

Установите на место все остальные детали, снятые во время разборки.

Шаг 3. Потратьте минуту, чтобы еще раз проверить установку . Найдите минутку, чтобы осмотреть установку сменного блока вентилятора охлаждения / радиатора.

Даже опытному профессионалу очень легко поторопиться и что-то упустить.

Шаг 4. Подсоедините аккумулятор . Подсоедините клеммы к аккумулятору.

Сначала подключите положительную (+) клемму, а затем отрицательную (-).

Примечание : Кабели и клеммы аккумулятора имеют цветовую маркировку. Положительный (+) отмечен красным, а отрицательный (-) — черным.

Часть 5 из 5: Проверка правильности работы двигателя вентилятора охлаждения / радиатора

Шаг 1: Запустите двигатель .Прислушиваясь к любым необычным звукам, таким как скрежет или что-то необычное, заведите двигатель.

Шаг 2: Проверьте работу двигателя вентилятора охлаждения / радиатора . Включите кондиционер и посмотрите, включился ли вентилятор.

Почти все производители спроектировали охлаждающий вентилятор таким образом, чтобы он работал при работе кондиционера.

Шаг 3. Разогрейте двигатель до рабочей температуры . Как только вентилятор охлаждения / радиатора заработает при включенном кондиционировании, дайте двигателю прогреться до рабочей температуры.

Руководство по ремонту может помочь вам определить эту точную температуру, если необходимо.

Правильно функционирующий блок вентилятора охлаждения / радиатора способствует продлению срока службы и производительности вашего автомобиля. Многие факторы влияют на долговечность любого автомобиля, но правильно функционирующая система охлаждения — очень важная часть этого уравнения. Если в какой-то момент вы почувствуете, что можете помочь заменить двигатель вентилятора охлаждения / радиатора, обратитесь к одному из сертифицированных специалистов YourMechanic.

Как заменить двигатель охладителя болот — HVAC How To

Видео находится внизу страницы для визуального просмотра, если это необходимо.

Если у вас сломался мотор охладителя болота, его замена на новый — относительно простая работа.

Первое, что это новый мотор на замену старому. В магазинах HVAC есть необходимые двигатели, или их даже можно заказать на Amazon.

Двигатель охладителя болот на Amazon
Century SVB2054 1 / 2–1 / 6 л.с., 1725/1140 об / мин, рама 56Z, вращение CCWLE, 1/2 дюйма на 1–5 / 8-дюймовом двигателе испарительного охладителя с плоским валом

Ярлык на двигателе показывает его мощность и используемое напряжение, например 120 или 220 вольт.

Тег имени также покажет, является ли это односкоростным или двухскоростным двигателем.

Это в основном верхняя и нижняя границы, которые может выполнять двухскоростной двигатель, в то время как односкоростной двигатель всегда будет вращаться с одинаковой скоростью.

Ниже приводится краткое описание шагов вместе с шагами с изображениями. При необходимости видео также находится внизу страницы.

Как заменить двигатель охладителя болота Краткий обзор

Снять боковые панели на охладителе болота
Снимите ремень двигателя
Отсоединить электропроводку двигателя
Снимите болты
Снять старый мотор
Установить новый мотор
Прикрутите новый двигатель на место
Прикрепите ремень и затяните его
Подключите новый мотор в
Включите питание и проверьте устройство

Как заменить двигатель охладителя болота с изображениями

Снимите боковые панели, открывающие двигатель.

При необходимости ослабьте болты, удерживающие ремень натянутым. Часто это можно пропустить и ремень снимается при медленном вращении колеса.

Обе стороны, если у двигателя есть зажимы, удерживающие его на месте. Просто открутите их, и мотор выйдет.

Проводка будет находиться под лицевой панелью, которую необходимо снять. Для двухскоростных двигателей будет три подключения: High, Low и Common .

Иногда нумерация будет очевидна: «H» означает «высокий», «L» — для низкого уровня и «C» — для обычного.

В других случаях максимумы и минимумы будут более загадочными. Просто посмотрите на схему сбоку двигателя, чтобы увидеть, какой из них высокий, а какой низкий.

Шкив необходимо переставить на новый двигатель, что иногда может вызывать затруднения. Винт с внутренним шестигранником удерживает его на месте, когда он вынимается, он соскальзывает. Однако зачастую это самая сложная часть работы, поскольку колесо может заржаветь на месте.Используйте наждачную бумагу, чтобы удалить ржавчину с конца вала, если возможно, и масло, чтобы удалить ее. Иногда требуется съемник, который можно арендовать в таких местах, как Auto Zone.

Каждый блок будет отличаться тем, насколько сильно он прилипает к валу. Иногда проще просто купить новое колесо шкива.

После того, как шкив установлен на новый двигатель, следует подключить новый двигатель.

После проверки высокого и низкого уровня поменяйте провода на новый двигатель и снова прикрутите лицевую панель.

Здесь все наоборот, чем вытаскивать. Установите зажим на двигатель, который удерживает его на месте, и наденьте ремень.

Резюме
Замена двигателя испарительного охладителя — простая задача, но, как и в случае с любым другим проектом, если у вас нет опыта строительства / HVAC, возможно, лучше будет нанять кого-нибудь.

Основные шаги — снять старый двигатель, установить новый и подключить его.

Убедитесь, что старый и новый двигатели соответствуют друг другу, и произведите замену правильно.

Последний шаг — убедиться, что ремень правильно натянут, и проверить устройство.

Категория: HVAC как заболочить испарительный охладитель

Как: чистить и обслуживать бесщеточный двигатель

Одиннадцать шагов для максимальной производительности

Одним из преимуществ бесщеточных двигателей является то, что они не требуют значительного обслуживания, но их следует регулярно проверять и чистить для обеспечения оптимальной производительности.В этой статье подробно описаны шаги, которые необходимо предпринять, чтобы поддерживать двигатель в идеальной форме, а также даны советы о том, как снизить температуру двигателя. Здесь показаны регулятор скорости Novak Super Sport и двигатель SS4300, но эта информация также применима к большинству перестраиваемых бесщеточных двигателей, представленных на рынке.

1. ОЧИСТКА ШАССИ И КОНТРОЛЬ СКОРОСТИ

После того, как вы закончили чистку шасси, убедитесь, что регулятор скорости не ослаблен. Если вы можете легко пошевелить его, удалите его и двусторонний скотч, которым он прикреплен, и установите его заново, используя новый скотч.

Используйте воздушный компрессор, чтобы сдувать пыль и грязь, скопившуюся на шасси и регуляторах скорости. Лучше всего работать с чистой машиной и рабочим местом, чтобы грязь не попала в двигатель. При необходимости используйте старую зубную щетку для удаления стойких отложений грязи.

2. ПРОВЕРЬТЕ ПРОВОДКУ

Используйте термоусадочную трубку или жидкую изоленту для ремонта поврежденной изоляции провода.

Проверить регулятор скорости на износ проводов и поврежденную изоляцию; это может привести к радиопомехам и, что еще хуже, к короткому замыканию, которое может привести к сгоранию двигателя и регулятора скорости.Отремонтируйте поврежденные провода с помощью термоусадочной трубки или жидкой изоленты.

3. СНИМИТЕ ДВИГАТЕЛЬ

Тщательно протрите двигатель тряпкой. Для чистки шариковых подшипников используйте зубную щетку.

Вам не нужно отпаивать силовые провода двигателя или отсоединять жгут датчика, но это даст вам больше свободы в работе. После снятия мотора протрите его тряпкой, чтобы удалить пыль и грязь.

4. РАЗБОРКА ДВИГАТЕЛЯ

У бесщеточных двигателей

очень мало деталей, поэтому их легко разобрать для очистки.Большинство скрепляется несколькими винтами на передней, задней или боковых сторонах корпуса двигателя. Выкрутите винты, разберите мотор и положите детали на чистую тряпку. Убедитесь, что вы не потеряете прокладки или шайбы, которые используются для правильного выравнивания вала двигателя (и магнитов) внутри двигателя. Также обратите внимание на порядок, в котором устанавливаются проставки или шайбы.

5. ОЧИСТКА ДВИГАТЕЛЯ

Как и в случае обычных щеточных двигателей, внутри бесщеточного двигателя может накапливаться грязь.Мы не рекомендуем использовать аэрозоль для двигателя для очистки обмоток внутри корпуса двигателя (статора). Гонщики, которые используют моторный спрей, просто усугубляют любые проблемы. Вместо этого используйте небольшую щетку и легкое давление воздуха, чтобы очистить двигатель внутри.

6. ОЧИСТИТЕ ПОДШИПНИКИ

Снимите задний подшипник с двигателя для очистки. Передний подшипник бесщеточных двигателей Novak приклеен к переднему концевому выступу и не снимается; оставьте передний подшипник на месте и хорошо полейте его моторным спреем.

СОХРАНИТЬ ОХЛАЖДЕНИЕ

В современных NiMH и LiPo элементах большой емкости время работы более 30 минут не является чем-то необычным. Но длительная эксплуатация транспортного средства может привести к перегреву, что приведет к срабатыванию функции теплового отключения вашего регулятора скорости. Обратитесь к производителю вашего двигателя, потому что у него, вероятно, есть дополнительные устройства для охлаждения двигателя.

Присоедините охлаждающий вентилятор к регулятору скорости, и он будет пропускать постоянный поток холодного воздуха, помогая регулировать рабочую температуру.Вы можете установить охлаждающий вентилятор на радиатор регулятора скорости, если он есть, или на корпус рядом с регулятором скорости, чтобы он дул прямо на корпус. Вставьте разъем вентилятора в аккумуляторный отсек приемника; его также можно подключить к регулятору скорости. Эти маленькие вентиляторы потребляют очень мало энергии, поэтому они не уменьшат время работы.

Некоторые двигатели, такие как Velociti Новака, могут быть оснащены гильзой двигателя, которая заменяет стандартную центральную втулку в бесщеточном двигателе Velociti или Super Sport, и имеет высокие ребра охлаждения для отвода тепла.Этот кожух двигателя не подходит для большинства внедорожных багги и грузовиков с масштабом 1/10, в которых трансмиссия оборачивается вокруг двигателя. Лучше всего подходит для дорожных транспортных средств и монстр-траков с большим пространством над мотором. Ребра также предназначены для установки вентилятора непосредственно на радиатор. Если производитель вашего двигателя не предлагает радиатор двигателя, вы можете найти общий, который подойдет.

Установка обоих этих элементов значительно снизит рабочую температуру вашего двигателя и контроль скорости.Если вы используете аккумуляторы емкостью 4800 мАч и более, эти предметы просто необходимы.

7. ПРОВЕРЬТЕ ДВИГАТЕЛЬ

Проверьте чистые и разобранные детали двигателя на предмет износа. Убедитесь, что обмотки банки не болтаются, не натерты и не блестят. Проверьте магниты на наличие следов трения, а также убедитесь, что на них нет сколов и трещин.

8. СМАЗКА ПОДШИПНИКОВ

Моторный спрей смыл заводскую смазку, поэтому вам нужно повторно смазать подшипники.

9. ПРОВЕРЬТЕ ПОДШИПНИКИ

Перед ремонтом двигателя проверьте передний и задний шарикоподшипники, чтобы убедиться, что они свободно вращаются.
