Как снять и заменить топливный насос

Как установить

Замена топливного насоса в каждом автомобиле имеет свои особенности. Однако есть общие моменты, которых необходимо придерживаться при проведении этой процедуры.

Для начала проверьте, есть ли у вашей машины специальный лючок, который открывает доступ к топливному насосу непосредственно из салона автомобиля. Тогда вам не придется демонтировать бак. Расскажем, что делать, если бак нужно будет снимать.

Безопасность прежде всего

Обязательно используйте стойку для
поддержки демонтируемого бака

Будьте крайне внимательны и осторожны, помните о безопасности. Не забудьте надеть защитные очки и перчатки. Заранее подготовьте рабочее место и запаситесь подручными средствами, которые помогут быстро локализовать и удалить разлившееся топливо. Операции с топливным оборудованием необходимо проводить в хорошо проветриваемом помещении, вдали от открытого огня и любых устройств, которые могут вызвать искру и привести к воспламенению топлива – на это способны даже лампы накаливания.

Убедитесь, что под рукой есть огнетушитель. Не курите! Прежде чем приступить к работе с узлами системы, удостоверьтесь, что давление топлива сброшено. Если пренебречь этим правилом, неконтролируемый выброс горючего может привести к пожару и травмам. Храните топливо в надежной таре – канистре или специальном баке.

Процедура замены топливного насоса

Поднимите автомобиль, чтобы получить доступ к бензобаку. Слейте оставшееся в нем топливо в подходящую емкость, если есть сливная пробка.

Во время ремонта очень важно держать бак в чистоте.

Освободите крепления заливных горловин и отсоедините их, прежде чем приступить к демонтажу. Отверстия в баке заткните чистой тряпкой, чтобы в него не попала грязь. Обязательно поддерживайте бак, когда будете освобождать его от удерживающих хомутов, и опускайте очень осторожно.

Аккуратно снимите удерживающие
хомуты и опустите бак

На следующем этапе нужно отсоединить электрические разъемы проводов и топливные магистрали, которые идут к бензонасосу.



Очистите верхнюю часть бака от покрывающей его грязи и удалите стопорное кольцо насоса. После этого можно снять блок насоса и установить новый – либо заменить в модуле только насос и установить узел обратно в бензобак.

Теперь нужно выполнить все шаги в обратном порядке: смонтировать блок насоса, установить на место стопорное кольцо и поднять бак к днищу автомобиля, чтобы подсоединить топливные магистрали и электропитание насоса. После чего крепим бак к кузову и заливным горловинам, следя за тем, чтобы он был правильно расположен. Залейте немного топлива и запустите мотор, чтобы проверить систему на предмет возможных утечек.

Дело сделано! Будьте аккуратны и соблюдайте меры предосторожности, тогда вы сможете быстро вернуться на дорогу. И не забудьте заменить топливный фильтр, чтобы новый насос работал без проблем.

Инструкция по замене электрического погружного топливного насоса

1. Слейте топливо из бака. Используйте тару, сертифицированную для хранения топлива.
2. Отделите бак от направляющих и слегка опустите.
3. Отсоедините топливные магистрали и электрические соединения.
4. Осмотрите электропроводку автомобиля на предмет возможного перегрева и при необходимости отремонтируйте её.
5. Снимите бензобак с автомобиля.
6. Очистите верхнюю часть бака: нужно убедиться, что грязь не проникнет внутрь после удаления насоса.

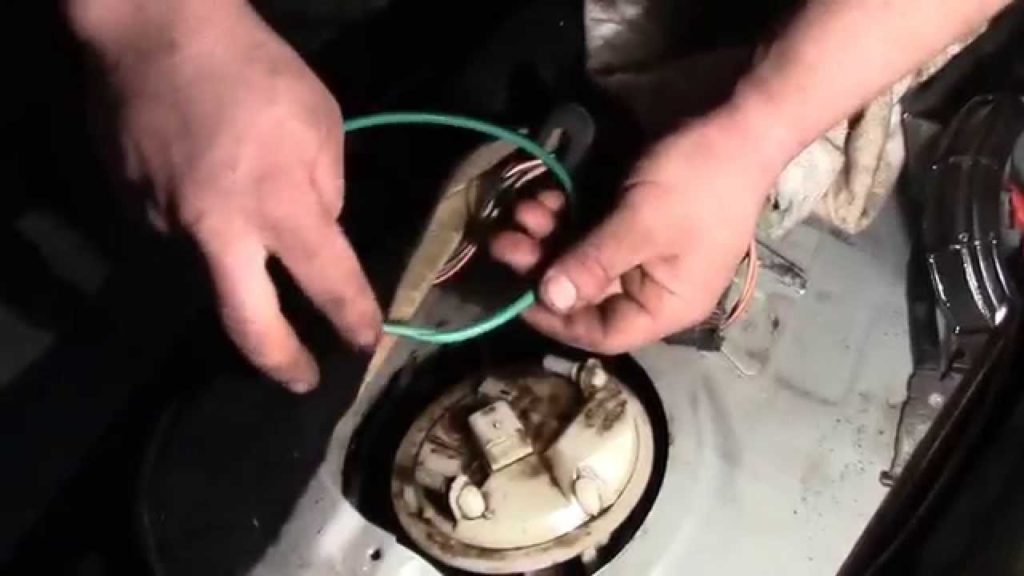

7. Снимите стопорное кольцо насоса с помощью специального инструмента.

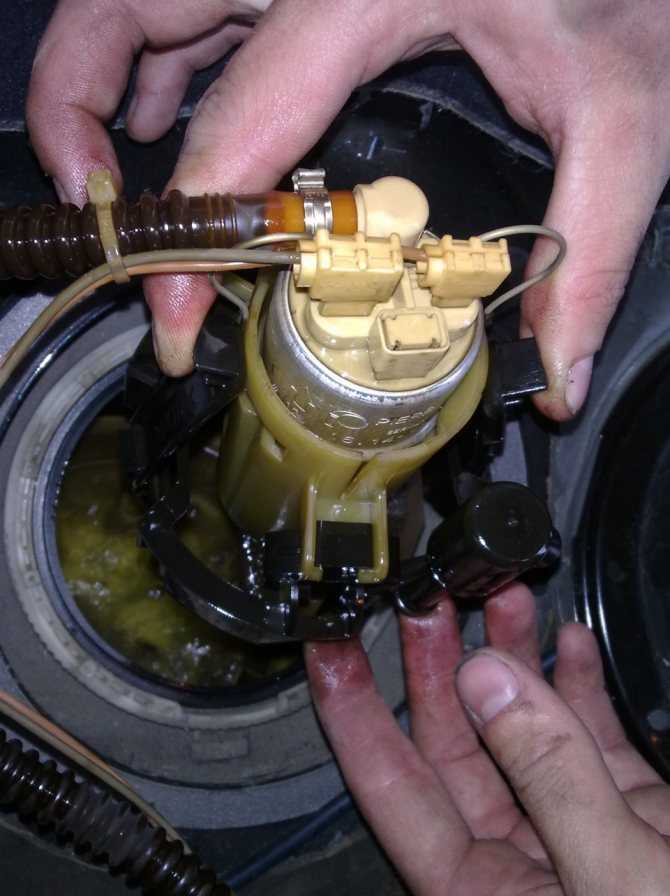

8. Осторожно выньте насос в сборе из бака.
9. С помощью специального набора для очистки (FC01) промойте внутреннюю часть топливного бака.
10. Если датчик уровня топлива отсоединен – см. примечание ниже.
11. Установите новую сборку модуля в чистый бензобак.
12. Зафиксируйте стопорное кольцо насоса с помощью специального инструмента.
13. Подсоедините топливопроводы и электрические разъемы.
14. Установите бак на автомобиль, заполните его и проверьте на наличие утечек.

Присоединение датчика уровня топлива к насосу (если датчик уровня отсоединен)

1. Осторожно извлеките из коробки датчик уровня топлива, стараясь не повредить поплавковый рычаг.
2. Найдите соответствующие посадочные плоскости для крепления на корпусе топливного насоса и на датчике уровня топлива.
3. Опустив поплавковый рычаг в исходное положение, задвиньте датчик уровня топлива в место его крепления на корпусе насоса, пока он прочно не зафиксируется на своем месте.
4. Подсоедините провода датчика уровня топлива к электрическому разъему под крышкой топливного модуля и зафиксируйте их.
5. Аккуратно покачайте рычаг поплавка, чтобы убедиться, что он свободно движется.

Внимание! При работе с топливной системой следуйте этим правилам:

• Позаботьтесь о том, чтобы в доступности всегда был огнетушитель класса B.
• Работайте в хорошо проветриваемом помещении, вдали от открытого огня и любых устройств, способных вызвать искру.
• Обязательно надевайте защитные очки и другие защитные средства, необходимые при ремонте топливной системы.
• Полностью сбросьте давление топлива в системе перед выполнением любого ремонта (см. инструкцию в руководстве по обслуживанию машины).
• Проверьте давление и расход топливной системы, а также цепь электропитания насоса. Устраните неисправности перед заменой насоса.
• Замените топливные фильтры.
• Перед выполнением любых операций с бензином, бензобаками и топливными магистралями необходимо отсоединить клемму аккумулятора, идущую на кузов автомобиля.





Смотрите подробное видео о том, как заменить топливный насос, в нашей серии how-to на YouTube.



Как снять топливный насос? | Автомолл

Для того, чтобы обеспечить непрерывную подачу бензина при работе двигателя, используется топливный насос. За его состоянием нужно постоянно следить, проверять и ремонтировать при наличии даже небольших проблем. Осталось разобраться с тем, как снять топливный насос и заменить его на новый. Чаще всего замена насоса требуется для автомобилей, которые эксплуатируются дольше 10 лет. Но насколько часто придется это делать, зависит уже исключительно от того, в каких условиях эксплуатируют автомобиль, а также от привычки водителя ездить с полупустым баком. В последнем случае вместе с топливом в насос попадает воздух, происходит перегрев деталей, и их износ ускоряется.

Kak snyat toplivnyi nasos

Причины замены топливного насоса

Не всегда насос можно заменить самостоятельно. На современных моделях авто топливный насос зачастую установлен внутри бензобака, что затрудняет доступ к нему – особенно по сравнению со старыми российскими и советскими машинами. В таких случаях, конечно, лучше обратиться к специалистам. Но все равно лучше разобраться в том, как поменять насос самостоятельно, потому что поломка может застигнуть врасплох вдали от СТО. Доехать до него с неисправным топливным насосом не получится, придется либо самому менять, либо вызывать эвакуатор.

Как понять, что насос пора менять. Об этом говорят такие признаки как:

1. Шум, издаваемый двигателем. При этом он может меняться на короткий промежуток времени, а затем опять приходить в норму, но проверить насос все-таки придется.
2. Снижение мощности двигателя – это будет видно при резком подъеме во время движения.
3. Ухудшение работы системы запуска и ускорения. Сначала надо проверить стартер и аккумулятор, а если они работают нормально, то проблема – в топливном насосе.

Причин поломки может быть несколько. Это:

1. • загрязнение топливного бака, в котором неизбежно скапливаются пыль, мусор, ржавчина, к тому же и качество топлива оставляет желать лучшего,
   • поломка проводки, с помощью которой насос соединяется с реле. Если провода уже подверглись коррозии, если есть расплавленные участки, способность прохождения тока снижается, перекачка бензина не осуществляется,
   • загрязнение топливного фильтра. Если вовремя его не заменить, функциональность насоса снижается.

Где находится топливный насос

Ответ на этот вопрос нужно искать в документации автомобиля. Каждая марка использует свои схемы установки, они зависят от конструкции топливной системы вообще и бензонасоса в частности. Насос находится снаружи бензобака в тех случаях, когда он относится к категории механических устройств. Электронасосы уже устанавливают внутри бака, а сам он расположен снизу. Подступиться к нему можно либо через нижнюю часть багажника, либо со стороны заднего пассажирского сидения, которое предварительно придется снимать.

Kak snimat toplivnyi nasos

Как поменять насос?

Для начала нужно подобрать все необходимые инструменты – наборы ключей и отверток, пассатижи и т.д. Чтобы провести работы по очистке, потребуется автомобильный пылесос. Процесс демонтажа и замены сводится к следующему:

1. Сначала надо убедиться, что в топливном баке осталось не более 10 л топлива.
2. Затем следует выключить зажигание и снять соответствующий кабель.
3. Если нужно добираться до насоса через багажник или заднее сидение, то надо убрать оттуда все лишние вещи.

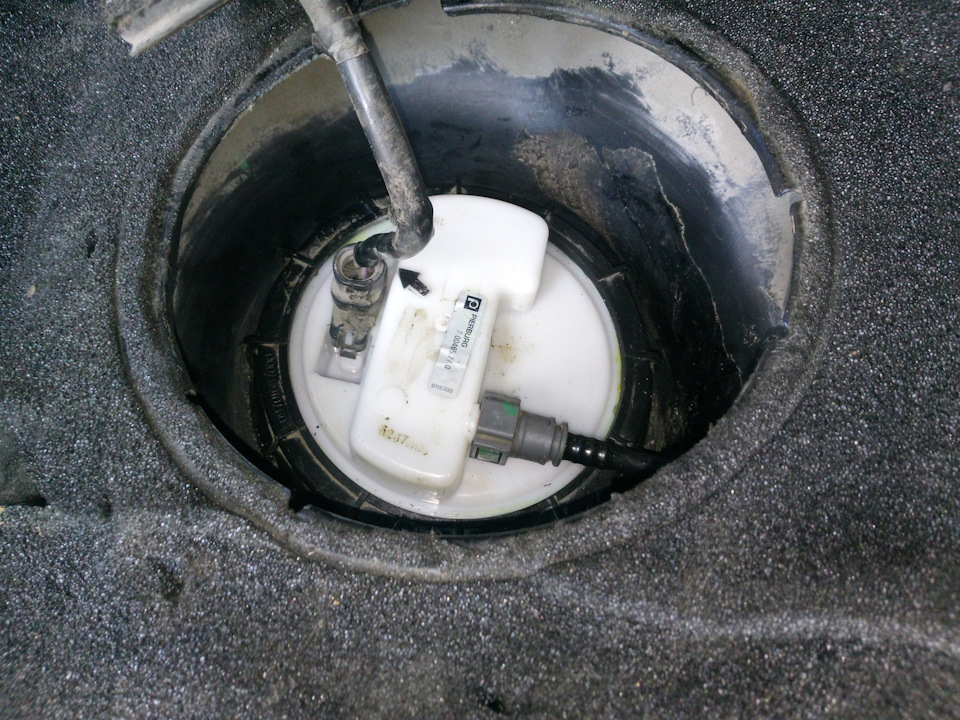

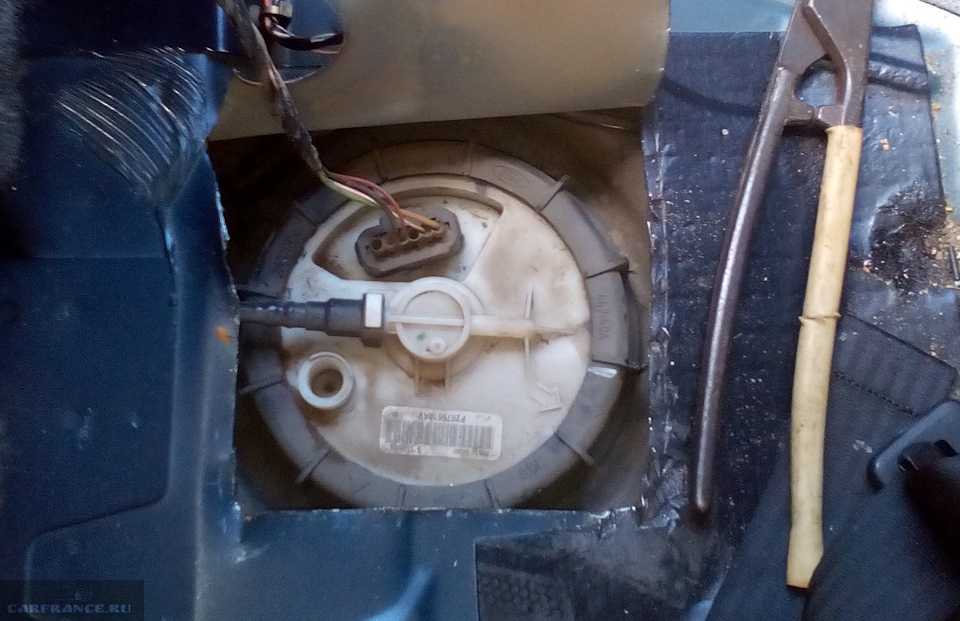

4. Над бензобаком находится люк, винты с него раскручивают и снимают крышку.
5. Углубление в корпусе топливного бака очищают с помощью пылесоса.
6. Снижают давление в топливной магистрали.
7. Отсоединяют разъемы самого насоса, разжимая хомуты с помощью отвертки.
8. Бензонасос демонтируют вместе с кожухом. Трудности могут появиться с тем, чтобы извлечь насос из бака, потому что по размерам он почти совпадает с диаметром отверстия.
9. Затем устанавливают новый насос.

Все необходимое для таких работ можно купить в «Автомолле». К нам можно записаться и на СТО, чтобы заменой насоса занялись опытные специалисты.

Как снять и заменить топливный насос

Практическое руководство

Замена топливного насоса не будет выглядеть одинаково для каждого автомобиля, но эти основные шаги являются хорошей отправной точкой.

Во-первых, убедитесь, что в вашем автомобиле нет панели доступа, которая позволит вам получить доступ к насосу, не снимая бак. Мы покажем вам, что делать, если вам нужно бросить бак.

Смотрите подробные видеоролики о том, как заменить топливный насос, в нашей серии инструкций на YouTube.

Безопасность превыше всего

Обязательно используйте опорный домкрат.

Мы всегда ставим безопасность на первое место, поэтому будьте внимательны и осторожны. Не забудьте надеть защитные очки и перчатки. Оставьте себе место для работы и подготовьте чистящие средства для немедленной очистки любых разливов. Работайте в хорошо проветриваемом помещении вдали от открытого огня или всего, что может вызвать искру или возгорание топлива, например, контрольных ламп и ламп накаливания.

Убедитесь, что у вас есть огнетушитель под рукой. И не кури. Всегда сбрасывайте давление топлива перед тем, как открывать топливные системы, потому что сброс топлива под давлением может привести к возгоранию и травмам. Храните топливо в одобренной таре, такой как газовая тара или газовый баллон.

Процедура замены топливного насоса

Сначала вам нужно будет поднять автомобиль, чтобы снять бак. Если в баке есть бензин, вам придется сначала слить его в утвержденный контейнер.

Во время ремонта важно тщательно очистить бак.

Затем снимите зажимы с линий наполнения, а затем снимите линии наполнения, готовясь сбросить бензобак. Можно использовать тряпку, чтобы грязь не попала в бак. Обязательно поддерживайте бак, когда снимаете ремни и осторожно опускаете бензобак.

Осторожно снимите ремни и опустите бак.

Далее вам нужно будет отсоединить разъемы проводов и топливопроводы, которые подключаются к модулю. Очистите верхнюю часть бака, а затем снимите стопорное кольцо насоса.

Снимите насос в сборе, чтобы заменить его совершенно новой деталью. Имейте в виду, что некоторые топливные насосы требуют переноса деталей со старого блока.

И тогда вам просто нужно выполнить обратную процедуру. Установите насос и стопорное кольцо насоса на место и поднимите бак ближе к автомобилю, чтобы вы могли снова подключить разъемы проводов и топливопроводы. Снова подсоедините ремни и заправочные линии, правильно расположив бак. Частично заполните бак и запустите автомобиль, чтобы проверить наличие утечек.

И вы это сделали. Просто будьте осторожны и соблюдайте меры предосторожности, и вы сможете вернуться в дорогу в кратчайшие сроки. Не забудьте также заменить топливный фильтр, чтобы ваш новый насос работал без сбоев.

Вложения

Связанные ресурсы

Практические советы

Технический совет

Для техников

Если вы заменяете топливный насос, рассмотрите возможность очистки топливного бака, чтобы продлить срок службы вашего нового топливного насоса. Мы рекомендуем слить воду из бака и снять его с автомобиля, а также выполнить следующие шаги для наилучшего метода очистки.

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Для техников

Для домашних мастеров

Свидетельства загрязнения топливных насосов …

Нажмите здесь, чтобы узнать больше

Технический совет

Видео

Руководство по установке

Если вы приобрели Delphi Technologies FG1052, FG1053 или FG1588, вы заметите, что он поставляется с обновленным комплектом проводки. Этот комплект проводки предназначен для перемещения питания и…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Недостаточное давление и подача являются признаком того, что топливный насос не работает, но не обязательно означает, что он неисправен. Низкое напряжение, плохой контакт или…

Нажмите здесь, чтобы узнать больше

Инструкции

Видео

Для техников

Для домашних мастеров

Замена топливного насоса может стать дорогостоящей ошибкой, если он не является истинной причиной проблемы, связанной с топливом. Топливная система должна быть тщательно проверена на давление, объем и…

Нажмите здесь, чтобы узнать больше

Сопутствующие товары

Ближайшие сервисные и дизельные центры

• Ремонт форсунок/насосов
• Ремонт автомобиля

Vehicle Type

Car/LCV

Agricultural

Marine

Truck

Industrial

Delphi Capability

Advanced Diesel Diagnostics

Common Rail Injector

Electronic Unit Injector

Common Rail Pump

DP210/310

Electronic Unit Pump / Smart Injector

Mechanical Fuel Pump & injector

Vehicle Servicing & Repair

Air Conditioning

Diesel

Emissions

Engine Management

Braking, Steering & Suspension

Местонахождение

Тип сервисного центра

Ремонт форсунок / насосов Ремонт транспортных средств

Расстояние в километрах

Дополнительные параметры

Возможности Delphi Усовершенствованная диагностика дизельных двигателейИнжектор Common RailЭлектронный насос-форсункаНасос Common RailDP210/310Электронный насос / интеллектуальная форсункаМеханический топливный насос и форсунка

Обслуживание и ремонт автомобилей КондиционерДизельВыбросыУправление двигателемТормозная система, рулевое управление и подвеска

Тип автомобиля Автомобиль/LCVAgriculturalMarineTruckIndustrial

Адрес

Введите местоположение

Ознакомьтесь с нашими продуктами для вторичного рынка.

Посмотреть каталог запчастей ⟩

© BorgWarner Inc.

© BorgWarner Inc.

Замена водяного насоса в 13 простых шагах

Когда менять автомобильный водяной насос

В среднем водяной насос перекачивает 1,7 миллиона литров охлаждающей жидкости примерно за четыре года или 100 000 км (62 000 миль). Неисправность водяного насоса приводит к перегреву двигателя. Если водяной насос выйдет из строя, повреждение двигателя может быть катастрофическим. Поэтому важно проверять водяной насос при каждом сервисном интервале.

«Стандартное время» для установки комплекта ремня обычно включает установку водяного насоса. Решение заменить ремень сейчас, но не заменять одновременно водяной насос, предполагает, что водяного насоса хватит еще на один полный рабочий цикл ремня. Выполни задание один раз!

Компания Gates рекомендует заменять водяные насосы всякий раз, когда установлены комплекты ремней, а также рекомендует заменять старые прокладки и уплотнения новыми.

Наши комплекты водяных насосов включают в себя все необходимое для капитального ремонта системы привода. Проверьте наш онлайн-каталог, чтобы узнать, доступен ли комплект для модели, над которой вы работаете.

Перед заменой водяного насоса необходимо ознакомиться с рекомендациями производителя автомобиля. Каждая конструкция двигателя, вероятно, имеет свою собственную конфигурацию системы ременного привода, поэтому соблюдайте все особые инструкции. Убедитесь, что вы используете правильные инструменты.

Как установить водяные насосы за 13 простых шагов

ЭТАП 1

Безопасность превыше всего
Всегда ждите, пока двигатель остынет, прежде чем приступить к работе с любой частью системы охлаждения.

ЭТАП 2

Снимите компоненты ременного привода в соответствии с процедурами, рекомендованными производителем автомобиля.

ЭТАП 3

Снимите шланг, прикрепленный к водяному насосу.
Имейте в виду, что значительное количество охлаждающей жидкости может вылиться из шланга при его снятии.

ЭТАП 4

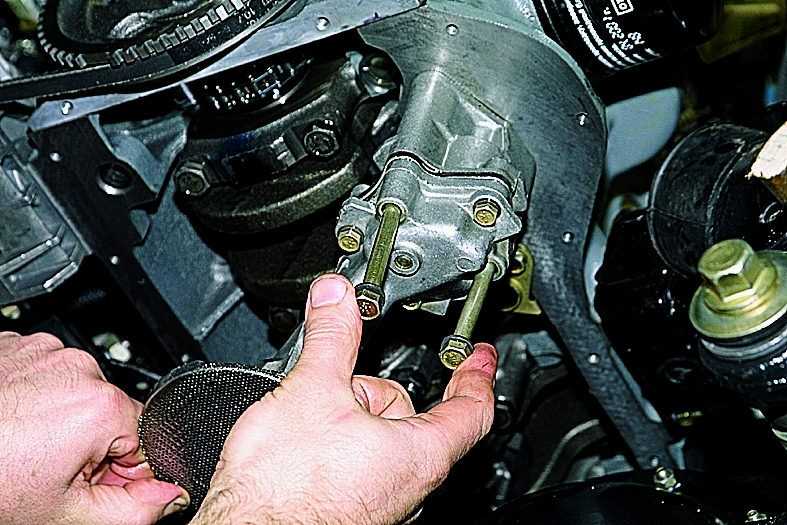

Ослабьте болты и снимите старый водяной насос.

ЭТАП 5

Удалите старое уплотнение/прокладку или остатки старого герметика и убедитесь, что монтажная поверхность чистая.

ЭТАП 6

Перед установкой нового водяного насоса осмотрите другие запасные части системы охлаждения: шланги охлаждающей жидкости, термостат и герметичную крышку(и).

ЭТАП 7

Установите новый водяной насос. Не включайте насос силой, ударяя по валу насоса.
Старые прокладки и уплотнения следует заменить новыми. Внимательно следуйте инструкциям по установке. Наносите герметик только в том случае, если это специально рекомендовано производителем автомобиля. Нанесите ровный слой герметика вдоль края детали, но не используйте слишком много герметика. Если на деталь попало слишком много герметика, сотрите излишки перед установкой нового водяного насоса. Слишком большое количество герметика нарушит правильную установку и оторвется внутри системы охлаждения, загрязняя ее. Герметики также изготавливаются с разной скоростью высыхания, поэтому соблюдайте печатные инструкции к герметику.

ЭТАП 8

Равномерно затяните болты моментом затяжки, указанным производителем.

ЭТАП 9

Снова подсоедините шланг.

ЭТАП 10

Заполните систему охлаждения соответствующей охлаждающей жидкостью, рекомендованной производителем автомобиля.

ЭТАП 11

Вручную проверните насос и убедитесь, что он вращается свободно.

ЭТАП 12

Убедитесь, что система ременного привода, которая будет приводить в действие новый водяной насос, находится в идеальном состоянии и установлена ​​в соответствии с процедурами, рекомендованными производителем автомобиля
Система ременного привода работает рука об руку с водяным насосом. Вот почему, по словам Гейтса, одновременная замена водяного насоса, ремня и других компонентов привода является хорошей профилактикой.
