Как снять сливной насос стиральной машины LG, Bosch, Индезит

Любая стиральная машинка рано или поздно ломается. Если вы замечаете, что машинка не сливает воду, стоит обратить на это отдельное внимание. Прочистить фильтр необходимо сразу же, но если это не помогло и вода все равно не сливается, значит, проблема в насосе. Сливной насос очень часто подвергается тому, что в него попадают посторонние предметы, которые заклинивают шкив, и именно из-за этого и случаются обрывы обмотки. Как можно увидеть на видео, машинки Bosch, Электролюкс, Индезит, Самсунг и LG прекрасно поддаются ремонту сливного насоса.

Отвозить машинку, не сливающую воду, в ремонт или выбрасывать не стоит. Главная задача заключается в том, чтобы правильно определить проблему поломки. Рекомендуется внимательно проверить состояние шланга. Если исследование ничего не дало, можно смело предположить поломку насоса.

Насос

Осмотрите внешний и внутренний вид стиральной машинки. В машине не должны находиться предметы, не относящиеся к ней.

Все остальные предметы и части прибора должны быть в полной целостности и сохранности.

Снятие передней панели

Пробраться к объекту поломки будет непросто. Любая марка стиральной машины имеет свои нюансы и особенности. Проводя ремонт самостоятельно, стоит помнить о правилах безопасности. Перед тем как начать работу, рекомендуется убедиться в том, что стиральная машина полностью отключена от электричества.

Демонтаж панели управления

Как снять через переднюю стенку

Есть определенные особенности в том, как снять сливной насос со стиральной машины Bosch. Потребуется вскрывать переднюю панель машинного корпуса.

Демонтаж

Если следовать инструкциям и помнить о мерах безопасности, то произвести работу будет не так сложно, как кажется:

1. Вытащить дозатор стирального порошка.
2. Следующий шаг ремонта машинки марки Bosch – ослабить хомут и вынуть манжет. Соединитель нужно отделить от бока, подключенного к устройству блокировки люка, только так откроется полный доступ к нужному устройству. Благодаря этому очень легко снять переднюю панель.
3. Отсос снимается легко. Нужно только отсоединить провода, открыть все защелки и ослабить хомуты патрубков бака и словного шланга.

Действия проводятся за несколько минут и не отнимут у вас много сил.

Совет: При установке нового сливного насоса можно легко ошибиться в расположении деталей. Рекомендуется записать или сфотографировать местоположение насоса и хомутов к нему.

Доступ к сливному насосу стиральной машинки Electrolux

Пробраться к насосу на моделях от Электролюкс можно только при условии снятия задней стенки. Первым делом открываем верхнюю крышку, откручивая предварительно все винты. Модель Электролюкс легко поддается ремонту.

Открытие верхней крышки

Когда открывается доступ к саморезам боковой и части задней стенки, можно начинать работу:

1. Отсоединяем провода и снимаем деталь «улитку» с бока, которая вмещает в себе крыльчатку насоса.
2. Сняв эту деталь, демонтируем помпу со всеми патрубками. «Улитку» можно отсоединить от помпы двумя способами: вращением или открутив зафиксированные болты.

Снимаем насос у стиральных машин марки Indesit, Samsung и LG

Эти марки машин отличаются некоторыми особенностями в ремонте и использовании. Подобраться к сливному насосу на Индезит, Самсунг и LG можно только через дно прибора.

Как правило, продукция этих марок имеет на днище небольшую панель, которая прикрывает собой внутренние приборы. Снять насос со стиральной машины LG, Индезит и Samsung довольно сложно, но сделать это своими руками реально.

Единственное, что нужно сделать, чтобы открыть доступ к помпе, так это отделить закрывающую панель и выкрутить сливной фильтр. Следующим шагом нужно отсоединить все возможные провода, которые ведут из насоса, а также «улитку». Чтобы избежать ошибки при установке новой помпы, рекомендуется записать расположение «улитки» с патрубками и хомутами.

Замена сливного насоса в стиральной машине Electrolux

Установка нового сливного насоса требуется при его капитальной поломке. Определить, что причиной сбоя стала именно она, способен только профессиональный мастер. Мы настоятельно не рекомендуем следовать данному алгоритму, если вы не обладаете должным опытом. Ознакомиться со схемой работы можно, но устранение неисправности разумнее доверить специалисту.

Что может указывать на необходимость замены сливного насоса

• машинка не сливает (нет фактического слива, код ошибки на дисплее),
• агрегат протекает.
• Какие инструменты понадобятся: пассатижи, отвертка, деревянный брусок, новый сливной насос, аналогичный по номенклатуре сломанной детали.

Что нужно сделать до замены насоса

Вы слышите, что насос работает, но воду не качает — скорее всего, в сливном тракте засор. Причиной физической блокировки слива может являться носок или другой небольшой предмет одежды, застрявший в патрубке или в самом насосе.

Чтобы извлечь этот предмет, придется снять фронтальную панель стиральной машины, снять большой резиновый шланг, который идет от насоса к баку. Попробуйте, используя ножницы, вытащить застрявший предмет из насоса. Если не получается, попытайтесь достать предмет через отверстие нагревателя (его нужно на время демонтировать). Не помогло? Вызывайте мастера по ремонту стиральных машин Electrolux или рискните и разберите бак полностью.

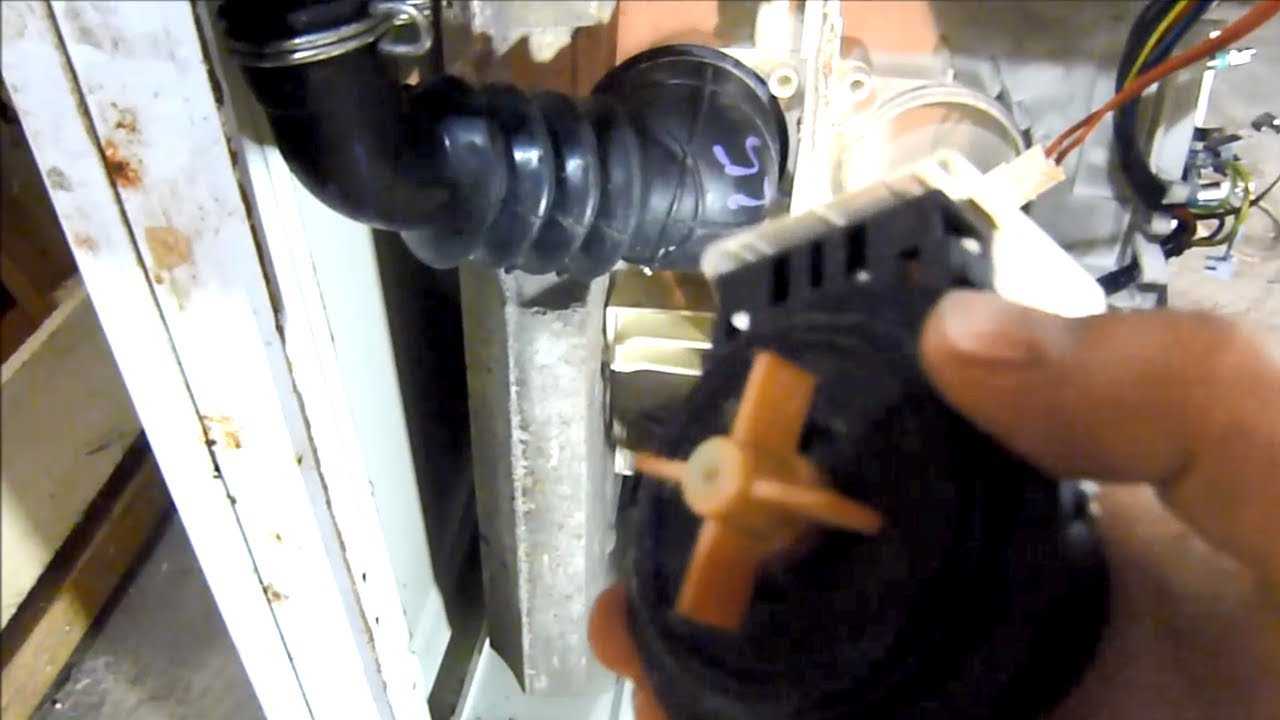

Однако будьте готовы к тому, что дело может быть не в засоре. Диагностику начинайте с рабочего колеса. Машинка не переходит в отжим и при этом не сливает — посмотрите шкив, возможно, его заклинило. Для проверки, снимите насос и попытайтесь повернуть шкив вручную. Ход затруднен — меняйте насос.

Порядок работы при замене насоса в стиральных машинах Electrolux

До начала работ убедитесь, что агрегат обесточен и отсоединен от магистрального водоснабжения.

1. Открутите винты в задней части верхней панели и снимите панель.
2. Выньте лоток дозатора, нажав на защелку сзади.
3. Открутите болты корпуса и винты сверху над панелью с органами управления. Выжмите защелки и выдвиньте ее.
4. Возьмите пассатижи, оттяните и снимите пружинный хомут.
5. Снимите резиновую манжету двери.
6. Приподнимите машинку и подложите под нее деревянный брусок, чтобы она стояла устойчиво. Теперь выкрутите болты в цоколе передней панели.
7. Уберите брусок, установите машинку обратно, отвинтите болты в верхней части панели, отсоедините панель, подняв ее и подтянув на себя.
8. Отсоедините разъем жгута проводов от панели и уберите панель в сторону. Снимите зажим под баком, чтобы отсоединить сливной патрубок. Приготовьте небольшую емкость и тряпку — возможна небольшая утечка.
9. Сдвиньте зажим, чтобы отсоединить сливной шланг и отсоедините разъем.
10. Выкрутите крепежные винты, чтобы снять старый сливной насос.
11. Теперь возьмем новый насос. Прижмем его в посадочное место и прикрутим. Подключим разъем обратно.
12. Установим на место сливной шланг и закрепим его с помощью хомута.
13. Теперь поставим патрубок и закрепим его хомутом.
14. Проведите обратную сборку.

Автор перевода Elremont

Ремонт стиральных машин / Electrolux

Как вызвать мастера

Для вызова мастера по ремонту бытовой техники на дом:

• Позвоните по телефону:
  • в Москве +7 (499) 35-01-794
  • в Санкт-Петербурге +7 (958) 498-30-42
• Или заполните заявку на сайте указав город: вызов мастера on-line.

При обращении по телефону сообщите:

1. Вид техники, торговую марку и по возможности модель;
2. Что именно сломалось — опишите своими словами;
3. Укажите дату и удобное время для проведения ремонта;
4. Контактные данные: телефон, адрес, ФИО, ближайшую станцию метро.

Как заменить сливной насос стиральной машины Frigidaire, если бак не сливает воду

Ваша стиральная машина перемещает много воды во время каждого цикла стирки. Сливной насос выталкивает эту воду во время стирки и отжима. Но если в вашей ванне все еще остается грязная вода после завершения цикла, есть две вероятные причины. Либо засорился фильтр сливного насоса (и его можно очистить, выполнив следующие действия), либо сливной насос перестал работать. Если это второе, то это все еще ремонт, который вы можете сделать самостоятельно. Закажите сменную деталь № 137240800 для нового сливного насоса для стиральной машины Frigidaire, а затем выполните следующие действия, чтобы установить его.

1. Отсоедините стиральную машину от сети и перекройте подачу воды.

Прежде чем приступить к разборке стиральной машины, отключите ее от сети, чтобы снизить риск поражения электрическим током. Кроме того, отключите местную подачу воды к стиральной машине. Во время ремонта вы будете отсоединять шланги, и воду нужно отключить, чтобы она не затопила ваш дом.

Когда вода отключена, а шнур питания убран, начните с отсоединения горячего и холодного шлангов на задней панели стиральной машины. Ослабьте гайки на задней панели и оставьте шланги в ведре или контейнере для сбора оставшейся воды. Также отсоедините сливной шланг или вытащите его из стены. Это позволит вам отодвинуть стиральную машину от стены, чтобы у вас было достаточно места для работы.

2. Снимите верхнюю и переднюю части стиральной машины.

Для начала нужно снять верхнюю панель доступа и панель управления сверху.

Сначала снимите верхнюю панель доступа. Удалите винты вдоль задней части панели и сдвиньте ее немного назад, чтобы освободить передний край от крепежной кромки. Поднимите панель и отложите ее в сторону.

Затем подойдите к передней части машины и вытащите дозатор моющих средств с левой стороны панели управления. Нажмите на язычок сзади, чтобы полностью вынуть ящик диспенсера и отложите его в сторону. Как только он будет убран, удалите три винта, которые находятся в корпусе рядом с ящиком.

После этого отверните два винта, которыми верхние задние углы панели управления крепятся к раме стиральной машины. Подденьте верхнюю часть панели и освободите ее от фиксаторов и наклоните панель вперед, чтобы отсоединить жгут проводов с правой стороны, прежде чем отложить панель управления в сторону.

Это позволяет перейти к снятию передней панели.

Для этой детали откройте дверцу стиральной машины, чтобы увидеть винты и уплотнение. Снимите хомут внешнего уплотнителя двери, приподняв нижний край уплотнителя багажника и поддев нижнюю часть хомута плоской отверткой. Как только дно выйдет из паза, вы сможете вытащить зажим и отложить его в сторону. Затем подденьте внешний край уплотнения. Он должен быть полностью отделен от передней панели (но не всей ванны). Отодвиньте его в сторону от двери и закройте. Затем наклоните всю машину назад и вставьте деревянный брусок или кирпич под передний край, чтобы машина располагалась под углом. Это облегчает доступ к четырем винтам вдоль нижней части, которые крепят переднюю панель. Как только винты исчезнут, установите машину обратно на землю. Кроме того, удалите винты вдоль верхней части панели. Теперь вы можете поднять панель и отложить ее в сторону.

3. Снимите старый дренажный насос.

Найдите сливной шланг и насос в правом нижнем углу под ванной. Сожмите концы хомута вокруг черного шланга, чтобы ослабить его, и сдвиньте вправо, чтобы он не мешал. Затем снимите черный шланг с узла. Сделайте то же самое с проволочным хомутом, который крепит белый или синий сливной шланг слева. В обоих этих шлангах будет вода, поэтому приготовьте пластиковый контейнер и полотенце, чтобы впитывать воду и держать конец шланга.

Снимите сливной насос в сборе, ослабив болт, который крепит его к нижней части стиральной машины. Сливной насос также крепится к днищу двумя стопорными язычками, поэтому осторожно возьмитесь за деталь и освободите ее. Не оттягивайте деталь слишком далеко от стиральной машины; он все еще подключен к машине проводами. Снимите зеленый жгут проводов сзади. Теперь можно отложить старую часть в сторону.

4. Установите новый дренажный насос.

Расположите новый дренажный насос таким образом, чтобы заглушка находилась слева, а конец белого шланга был обращен назад. Подсоедините зеленый жгут проводов и прижмите дренажный насос к фиксирующим выступам. Вы должны услышать, как вкладки встают на место со щелчком. Также закрепите его, затянув болт, который соединяется с полом стиральной машины.

Затем наденьте конец сливного шланга на белый узел и закрепите его на месте с помощью проволочного зажима. Также присоедините черный шланг к правой стороне и закрепите его на месте. Убедитесь, что небольшой вырез на краю черного шланга совмещен с выступом на сливном насосе.

5. Соберите стиральную машину.

Сначала прикрепите переднюю панель. Установите переднюю панель заподлицо с передней частью машины и закрепите верхнюю часть винтами вдоль верхнего края. Затем снова установите машину под углом на кирпичный или деревянный брусок, чтобы вы могли снова затянуть нижние винты. Установите машину обратно, когда передняя панель будет закреплена.

Затем откройте дверцу бака стиральной машины и вставьте край уплотнения обратно в канавку на передней панели. Снова вставьте внешний дверной зажим, установив его на место вдоль левой стороны круга. Убедитесь, что пружина находится в нижней части отверстия. Когда натяжение слишком велико, чтобы вдавить зажим для проволоки на место с правой стороны, осторожно растяните пружину внизу, чтобы было достаточно усилия, чтобы завершить позиционирование. Как только зажим будет на месте, вы не сможете его увидеть, и вы сможете потянуть за уплотнение, не двигая его.

После этого установите панель управления под углом девяносто градусов к тому месту, где она находится. Подсоедините жгут проводов, а затем наклоните панель управления так, чтобы она находилась на одном уровне со стиральной машиной. защелкните его на место и закрепите два задних угла винтами. Кроме того, установите обратно винты вокруг отсека дозатора. Вставьте отсек для моющих средств на место.

Затем переустановите верхнюю панель. Установите панель сверху стиральной машины, а затем сдвиньте ее к передней части машины, пока она не защелкнется на месте. Снова затяните винты вдоль задней кромки верхней панели. Теперь, когда стиральная машина полностью собрана, добавьте обратно линии горячей и холодной воды. Убедитесь, что вы подключаете каждую линию к правильному порту. Кроме того, снова прикрепите сливной шланг или вставьте его обратно в стену. Снова подключите машину и запустите пробный цикл, чтобы проверить наличие утечек или стоячей воды.

Если вместо этого вы хотите, чтобы опытный специалист по бытовой технике осмотрел вашу стиральную машину, свяжитесь с нами в компании Fleet Appliance, чтобы назначить встречу.

Совместное использование

Как заменить сливной насос на стиральной машине Maytag Bravos – практический механик

Вы получаете сообщение об ошибке «LD» на своей стиральной машине Maytag? Этот код ошибки означает «Длинный слив» и предполагает, что у вас либо засорился сливной шланг, либо вышел из строя сливной насос!

Следуйте этому простому рисунку, чтобы заменить неисправный дренажный насос. Они не делают стиральные машины, как раньше, и эти сливные насосы, кажется, выходят из строя примерно через 5-7 лет.

Примечание: Если вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию бесплатно для вас. Спасибо за Вашу поддержку!

Что вам понадобится:

• тиски или плоскогубцы
• плоская отвертка
• Головка 5/16″
• запасной сливной насос (деталь № W10536347)

Этот ремонт займет около 30-60 минут.

Тест самодиагностики Maytag

Стиральная машина имеет тест самопроверки, который можно запустить, чтобы определить проблему. Тест действительно прост в выполнении и может помочь диагностировать проблему, с которой вы столкнулись. По сути, стиральная машина быстро выполняет все свои функции, а затем сообщает вам, какие из них (если таковые имеются) она не смогла выполнить.

Действия по запуску теста самодиагностики стиральной машины (Maytag)

1. Выключите стиральную машину и отсоедините ее от сети не менее чем на 30 секунд.
2. Подключите шайбу.
3. Выберите любую кнопку (кроме «Питание» или «Пуск») и нажмите ее на 3 секунды.
4. Отпустить на 3 секунды
5. Нажмите на 3 секунды
6. Отпустить на 3 секунды
7. Нажмите на 3 секунды
8. На дисплее отобразится 8:88, после чего начнется диагностический тест.

Различные этапы обозначены от C0 до C9 или около того.

• C0 – Режим медленного отжима
• C1 — Клапаны горячей и холодной воды открыты
• C2 — Клапаны холодной воды и отбеливателя открыты (10 сек)
• C3 — Клапаны горячей воды и кондиционера для белья открыты (10 сек)
• C4 — Клапаны горячей и холодной воды и моющего средства открыты (10 сек)
• C5 – Перемешать (15 сек)
• C6 — Циркуляционный насос (10 сек)
• C7 — Дренажный насос с приводом
• C8 — Сливной насос и медленный отжим
• C9 – Прядильные упоры
• Конец теста

Если тест не завершается и зависает на одном из шагов, это указывает, в какой функции возникла проблема. В моем случае он остался на C8, потому что стиралка так и не слилась. Если вы получаете код ошибки F32, это также указывает на неисправность сливного насоса.

Если вы считаете, что насос в порядке, но у вас просто засор, прочтите этот пост о том, как починить засорившийся сливной насос.

Процедура ремонта неисправного сливного насоса Maytag

Заменить насос довольно просто, для этого нужны 3 винта и 2 хомута. Выполните следующие действия, чтобы заменить сливной насос.

Сначала отключите стиральную машину от сети.

Отключить подачу горячей и холодной воды.

Переместите стиральную машину в такое место, откуда вы сможете добраться до ее задней части. Здесь я наклонил устройство, чтобы увидеть насосы под ним. Насос слева — это сливной насос, который мы будем заменять (обратите внимание, что на этом рисунке сливной шланг уже снят, мы сделаем это на следующем шаге).

Если стиральная машина все еще полна воды (потому что сливной насос не работает!), вам необходимо слить воду. Слегка наклоните устройство вперед, чтобы вы могли забраться под него (возможно, друг сможет подержать его или поставить на опору несколько бутылок с моющим средством). Затем с помощью плоскогубцев или тисков снимите трубный хомут, соединенный со дном ванны и идущий к насосу, как показано ниже.

Сдвиньте зажим вниз.

Стяните резиновый шланг с бака.

ВНИМАНИЕ! вода начнет выливаться из ванны (если она была полна воды). Для этого шага используйте дренажный поддон или расположитесь над стоком в полу!

С помощью плоской отвертки подденьте пластиковую крышку, в которой находится электрический разъем. Есть 2 пластиковые защелки, по одной с каждой стороны. Неважно, сломаете ли вы их, так как вы все равно будете их заменять.

Нажмите на выступ на электрическом разъеме, потянув его, чтобы отсоединить.

Затем удалите три винта с головкой под торцевой ключ 5/16″, которые удерживают насос на месте.

(2 винта видны на этом виде, один сзади.)

Это информационная табличка на старом сливном насосе, который я снял. Обратите внимание, что старый номер детали был W10281682. Я заменил его на этот насос: W10536347, который является более новой версией и обратно совместим. Этот сменный насос отлично работает для меня с тех пор, как я его заменил, и я рекомендую его.

Вот вид старого насоса и нового дренажного насоса рядом для сравнения.

Одна вещь, о которой я беспокоился, это электрический разъем. Я хотел убедиться, что они совместимы, и что разъем подойдет к новой помпе. Я не смог найти это представление ни на одной из страниц продукта для этого насоса, поэтому я надеюсь, что это поможет вам. Гнездо разъема БЫЛО совместимо с существующим электрическим разъемом. На этом изображении старый насос находится справа, а новый — слева. Разъем повернут 90 градусов, но размер и форма такие же, так что это работает.

Новый насос поставляется с коротким резиновым шлангом.
