Как снять тен на стиральной машине lg: Как заменить ТЭН в стиральной машине LG своими руками

Как снять ТЭН со стиральной машины Самсунг, LG, Индезит, Бош, Аристон

В автоматических стиральных машинах для нагрева воды до необходимой температуры используется электрический элемент. Если прибор перестал работать по причине перегорания ТЭНа, то заменить эту деталь можно не прибегая к помощи профессиональных мастеров. Чтобы правильно заменить сгоревшую деталь важно не допустить ошибок на стадии демонтажа, поэтому необходимо заранее знать, как снять ТЭН со стиральной машины. В этой статье будут рассмотрены основные правила извлечения нагревателя, на примере ремонта наиболее распространённых моделей.

Подготовительные работы

Прежде чем приступить к основной работе по извлечению нагревательного элемента, необходимо подготовить следующие инструменты:

1. Шлицевую и крестовую отвёртки.
2. Набор торцовых ключей.
3. Небольшой молоток.
4. Тряпки.
5. Невысокую ёмкость.

Ёмкость и тряпки необходимы для удаления воды, которая может остаться в баке бытового прибора. Перед тем как приступить к удалению жидкости, необходимо полностью отключить машину от электрической сети. На многих моделях удаление жидкости осуществляется через трубку, которая располагается в нижней части устройства возле сливного фильтра.

После того как машина будет обесточена, вода слита и подготовлены необходимые для проведения работы инструменты, можно приступать к основным работам по удалению ТЭНа из бытового прибора. Далее будет пошагово рассмотрено, как снять ТЭН со стиральной машины.

Samsung

Стиральные машины Самсунг наиболее востребованы у отечественных покупателей, ведь благодаря производству бытовых изделий этой марки в нашей стране, удаётся максимально снизить стоимость.

Нагревательное изделие практически на всех моделях располагается в нижней части устройства, поэтому для его извлечения потребуется удалить крышки, закрывающие доступ к нагревателю. В автоматических устройствах для стирки марки Самсунг, с загрузкой белья до 5 кг, снятие нагревателя осуществляется в такой последовательности:

• Снять заднюю крышку открутив несколько шурупов удерживающих эту деталь.
• Отсоединить провода.
• Торцовым ключом открутить гайку, находящуюся между контактами.
• Аккуратными раскачивающими движениями извлечь элемент.

На некоторых моделях доступ к ТЭНу возможен только со стороны передней панели. Обычно к этой категории бытовых изделий относятся стиральные машины Самсунг с загрузкой белья более 5 кг. Если необходимо удалить нагреватель из такого устройства, то работы выполняются следующим образом:

• Снять верхнюю крышку. Для этого необходимо выкрутить отвёрткой 2 самореза, удерживающих эту деталь, и сдвинуть её в сторону передней панели.
• Удаляем контейнер-дозатор и выкручиваем все шурупы удерживающие переднюю крышку.
• Удаляем нижнюю фальш-панель.
• Откручиваем нижние болты удерживающие переднюю панель.
• Удаляем резиновую панель загрузочной дверцы.
• Откручиваем крепление дверцы и блокирующего механизма и снимаем их.
• Снимаем лицевую панель.
• С ТЭНа расположенного в нижней части удаляются провода.
• Откручиваем гайку, расположенную в центральной части.
• Лёгким ударом молотка продавливаем болт внутрь ёмкости.
• Поддев отвёрткой прокладку извлекаем деталь из бытового прибора.

На этом процедуру удаления этого изделия можно считать завершённой.

LG

Для доступа к нагревателю в стиральной машине LG также потребуется демонтировать заднюю панель. Затем процесс снятия осуществляется следующим образом:

1. Отсоединить электрические провода от нагревательной детали.
2. Торцовым ключом открутить гайку, расположенную между контактами.
3. Слегка ударить молотком или ключом по болту, на который была навинчена гайка, для того чтобы он провалился внутрь корпуса.
4. Тонкой отвёрткой подцепить уплотнитель.
5. Аккуратно вытащить нагреватель из бака таким образом, чтобы не разрушить его, а также посадочное место, расположенное на корпусе бака.

После извлечения, по неисправному нагревателю можно подобрать новое изделие и установить его в обратном порядке.

Indesit

Для того чтобы удалить ТЭН с автоматического прибора для стирки марки Индезит, необходимо выполнить следующие действия:

1. Снять заднюю крышку.
2. Отсоединить провода.
3. Торцовым ключом открутить гайку, расположенную в середине основания.
4. Аккуратно ударить по болту любым твёрдым предметом для того, чтобы эта деталь была продвинута внутрь бака.
5. Тонкой отвёрткой подцепить основание нагревателя, и потянув его на себя, извлечь из бака стиральной машины.

На этом операцию по извлечению ТЭНа можно считать завершённой.

Bosch

В стиральной машине Бош замену ТЭНа также можно осуществить своими руками. Процесс ремонта бытового изделия занимает не слишком много времени и выполняется в такой последовательности:

• Удалить верхнюю крышку устройства удалив 2 винта расположенные в задней части прибора.
• Нажав на центральную защёлку удалить лоток-дозатор с передней панели.
• Отвёрткой удалить винты панели управления.
• Отсоединить нижнюю панель устройства, которая, как привило, держится на одних защёлках.
• Открыть загрузочный люк и удалить резиновую уплотнительную манжету.
• Открутить болты удерживающие дверцу и механизм блокировки.
• Демонтировать переднюю панель.
• Отсоединить электрические провода.
• Удалить гайку болта расположенного между электрическими контактами.
• Аккуратно продавить болт внутрь бака.
• Поддев прокладку тонкой отвёрткой аккуратно извлечь нагревательный элемент из бака.

Работа по извлечению ТЭНа завершена.



Ariston

Снять ТЭН в машине марки Аристон, можно при минимальном разборе бытового прибора. Для извлечения этого изделия необходимо:

1. Открутить крепёжные винты небольшой заглушки, располагающейся в нижней части задней крышки устройства.
2. Убрав крышку заглушки, откроется доступ к ТЭНу, от которого следует отсоединить все электрические провода.
3. Удалить гайку, расположенную в центральной части изделия.
4. Аккуратно продавить болт внутрь бака.
5. Поддеть шлицевой отвёрткой прокладку и извлечь деталь из устройства.

Процедура по снятию ТЭНа завершена.

Zanussi

Для того чтобы снять ТЭН стиральной машины Занусси потребуется выполнить следующие действия:

1. Демонтировать заднюю крышку устройства, открутив удерживающие её винты.
2. Отсоединить все подключённые провода.
3. Открутить центральную гайку нагревательного элемента.
4. Поддеть отвёрткой уплотнительную прокладку и извлечь ТЭН из бака.

Если необходимо заменить нагревательный элемент, то действия по установке нового ТЭНа выполняются в обратном порядке.

Советы и рекомендации

При выполнении основных работ по демонтажу отслужившего свой век ТЭНа, рекомендуется соблюдать следующие правила:

1. К ТЭНу подключается несколько электрических проводов, которые можно перепутать при последующей установке нового элемента. Чтобы этого не произошло, рекомендуется сделать фотоснимок подсоединённых проводов, перед тем как приступить к демонтажу.
2. Серединную гайку ТЭНа не обязательно полностью выкручивать. Для снятия нагревательного элемента достаточно открутить её на несколько оборотов и продавить болт внутрь бака. При осуществлении таких действий скоба удерживающая ТЭН будет ослаблена и деталь можно будет легко снять.
3. Соблюдайте осторожность при поддевании резиновой прокладки с помощью острой шлицевой отвёртки. Неаккуратные действия могут привести к проколу этой детали, что приведёт её в негодность.

Соблюдение этих несложных правил позволит выполнить операцию по извлечению нагревательного элемента без каких-либо негативных последствий для работоспособности бытового прибора.

Заключение

Снять ТЭН  можно самостоятельно, но только при аккуратном обращении с элементами устройства, которые можно очень легко повредить. Также следует всегда отключать устройства от электрической сети, чтобы не получить разряд электрического тока. Если после извлечения нагревателя будет установлена его неработоспособность, то замена осуществляется на нагреватель, который полностью будет подходить как по мощности, так и по размеру.

Обратная сборка машины обычно не составляет большого труда, но чтобы не перепутать некоторые детали, их необходимо разложить отдельно друг от друга ещё на стадии демонтажа нагревателя.

Замена ТЭНа (нагревательного элемента) стиральной машины LG

Замена ТЭНа (нагревательного элемента) стиральной машины LG

Первое что хочу сказать, вы не сразу поймете что у вас сгорел нагревательный элемент в стиральной машине (ТЭН). Не у всех машинках есть функция оповещения о такой не исправности, и как в моей ситуации (модель lg wd-80180s) я случайно прикоснулся во время стирки к дверце…..а она холодная. Как пишут в сервисных центрах, причин может быть несколько — это окисление контактов, обрыв проводов, выход со строя блоков управления и т. д. Но реально в 99% случаев это перегорание ТЭНа. Мой прослужил 10 с хвостиком лет. Мне кажется это более чем много, учитывая что стираем по несколько раз в неделю в разных режимах. Хочу сказать о КАЛГОНЕ который рекламируют применять для увеличения срока службы машинки. Люди добрые, это же просто ЛОХОТРОН !!! Не нужен никакой колгон или что там еще… прикинем, тен купил за 150 грн., это не искал сильно….можно и за 100 грн. купить. Теперь посчитаем стоимость колгона — 60 грн. упаковка 500грм. да умножить на 10 лет пользования, и что это получится? И вы думаете что тен будет вечным?)))) Смешно правда =)) В сервисном центре замена ТЭНа 300грн. Но самому его поменять проще простого. Расскажу как это делал я.

   Самое первое что нужно сделать, это отключить машинку от электропитания !!!!!!!! Вытягиваем стиральную машину что бы получить доступ до задней части машинки. Что бы снять заднюю крышку необходимо открутить четыре самореза и слегка сдвинув крышку вверх вытянуть ее с пазов. Вам откроется вот такая картина:

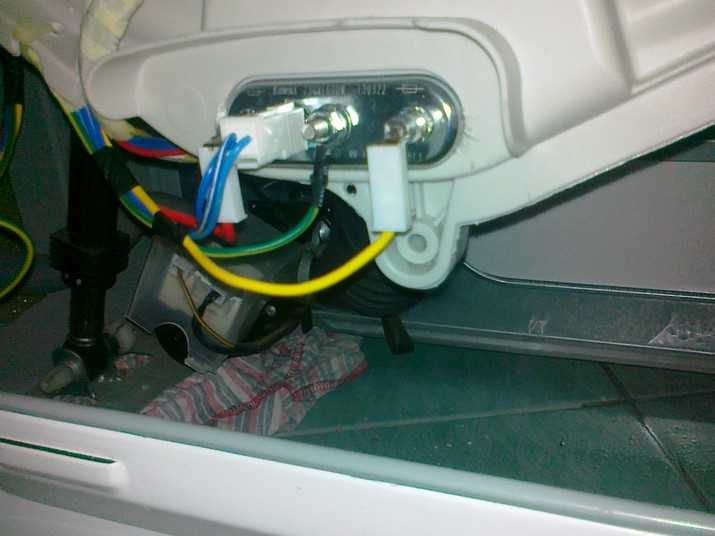

В нижней части с лева от двигателя располагается ТЭН.

Он крепится гайкой, которая расположена в центре ТЭНа, там же крепится и заземление ТЭНа. Осматриваем контакты к которым крепятся монтажные провода. Уверен они в идеальном состоянии. Отсоединяем их и откручиваем среднюю гайку на половину и стараемся протолкнуть штырь внутрь. Конечно же ТЭН прикипел к корпусу машинки. Стараемся его расшатать со стороны в сторону и при этом тянем на себя. У вас все получится…нужно немножко помучиться =)

Вот что у меня получилось:

Рекомендую вам через отверстие где находится ТЭН максимально очистить дно машинки от накипи, это совсем не трудно, возьмите тряпку и длинную отвертку или что то похожее.

Обязательно хорошенько протрите посадочное место под новый ТЭН. При покупке ТЭНа возьмите старый с собой, это вас обезопасит от покупки не подходящего.

Собираем в обратной последовательности. Вставляем в отверстие ТЭН и притягиваем гайкой в центре, при закручивании гайка стягивает уплотнитель и ТЭН фиксируется.

Не нужно сильно перетягивать, все с чувством. Подключаем контакты к клемам. Я не закрывая заднюю крышку включил машинку и проверил ничего ли не подтекает. Потом отключил и прикрутил заднюю крышку на место. Ну вот и все. Приятного пользования =)

Подписаться на: Комментарии к сообщению (Atom)

Где находится ТЭН в стиральной машине LG

Одной из важнейших частей стиральной машины является ТЭН. Зная, где находится ТЭН, как он выглядит и по какой схеме получен, можно регулярно «проверять» элемент, следить за его состоянием и заменять в случае неисправности. Предлагаем разобраться во всех нюансах на примере машин LG.

Подробнее

В отличие от некоторых сторонних марок стиральных машин расположение ТЭНа в машинке LG очень удобно для ремонтника — нужная спираль находится сзади. Нет необходимости разбирать половину корпуса, как в автоматах Самсунг, достаточно снять заднюю стенку и рассмотреть повнимательнее. Но не стоит торопиться, ведь без подготовки к процессу не обойтись.

При разборке стиральной машины необходимо соблюдать технику безопасности.

Первым делом отключаем машину от электричества. В целях безопасности рекомендуется неоднократно проверять, чтобы корпус был обесточен, иначе начинать ремонт невозможно. На втором этапе перекрываем воду, отсоединяем подводящий и отводящий шланги, а все провода и трубки закрепляем в предусмотренных пазах на корпусе, чтобы длинные элементы не мешали демонтажу ТЭНа.

Следующим шагом будет обеспечение свободного доступа к машине. Отдельно стоящий станок отодвигаем от стены, а встроенные модели передвигаем в центр комнаты. Не забывайте, что агрегат тяжелый, и лучше заручиться поддержкой пары лишних рук.

Подготовка заканчивается расстиланием старых тряпок и снятием задней панели. Это все. Однако не все сразу могут увидеть ТЭН среди запчастей стиральной машины LG – деталь «прячется» в задней части корпуса. Дальнейшие инструкции помогут с поиском.

Как выглядит этот элемент?

Ошибка начинающих мастеров в том, что они начинают искать зигзагообразную трубку ТЭНа, увиденную на рекламных баннерах. Нагревательный элемент на самом деле выглядит так, но вы не можете найти его по этому описанию. Дело в том, что спираль спрятана глубоко под баком и скрыта от посторонних глаз.

Стиральная машина LG не исключение. Сняв заднюю панель и обратив внимание на нижнюю часть задней стенки бака, можно увидеть только внешние контакты ТЭНа. Здесь же расположены контакты датчика температуры. Еще одной особенностью ТЭНа является неисправная проводка, поэтому элемент трудно перепутать с другими частями агрегата.

Рекомендуется сфотографировать нагреватель, чтобы зафиксировать расположение проводов и избежать ошибок при повторном подключении.

Но найти обогреватель — полдела. Не менее важно правильно достать элемент, чтобы не повредить его контакты, корпус и посадочное место. Вкратце последовательность действий следующая:

• освобождаем проводку, не забывая про маркировку;
• ослабить центральную гайку;
• берем деталь за корпус и начинаем аккуратно раскачивать, снимая с креплений;
• медленно достаем ТЭН, стараясь не задеть контакты.

При обращении с ТЭНом необходимо быть предельно осторожным. Как правило, контакты и поверхность очень уязвимы к механическим повреждениям, а новая деталь стоит недешево. Не забудьте о подготовке к последующей установке и тщательно очистите посадочное место от накипи и грязи. Если все сделать правильно, то после замены ТЭН будет служить долго и исправно.

• Поделитесь своим мнением — оставьте комментарий

Код ошибки стиральной машины LG tE : Причины, способы устранения Проблема

Любая стиральная машина LG может показывать код ошибки tE. Однако модели без дисплея усложняют определение неисправности. Так вот, в этой методике ошибки обозначаются комбинацией лампочек.

Код ошибки стиральной машины LG tE

Возможные причины ошибки tE в стиральной машине LG

Радует одно: ошибка tE в стиральной машине LG редко полностью парализует работу техники, чтобы можно было постирать. Вам придется перезапустить программу стирки и выбрать режим стирки в холодной воде. Почему? Код tE обозначает проблемы с нагревом воды, а точнее указывает на неисправность в контуре. Последний берет на себя ответственность за отопление. Придется проверять всю цепочку ТЭНов, пока не найдете поломку. Другого пути нет.

Вам нужно проверить:

• нагревательный элемент;
термистор
• ;
• электропроводка питания;
• модуль управления, точнее полупроводниковые элементы управляли нагревом.

Первые действия

Приступить к проверке вышеуказанных деталей без частичной разборки стиральной машины LG невозможно.

1. Для начала необходимо обесточить стиральную машину.
2. Также специалисты рекомендуют перекрыть подачу воды к устройству, а затем отсоединить заливной и сливной шланги.
3. Далее нужно вытащить автомат из ниши и повернуть его спиной к себе.
4. Открутить элементы крепления, удерживающие крышку технологического люка, расположенного в задней стенке.
5. С помощью плоской отвертки подденьте специальные фиксаторы и снимите крышку.

Получив доступ к деталям стиральной машины, возьмите мультиметр, и установите его в режим омметра. Теперь проверьте петлю на деталях контура отопления.

Проверьте термистор

Сначала нужно снять проводку с термистора. Аккуратно снимите контакты. Затем установите щупы мультиметра на проводку и проверьте каждый провод по очереди. Если провода в порядке, проверьте термистор. Обнаружив неисправность, следует ее устранить. Нам нужно вытащить старый термистор и заменить его новым.

Как это сделать?

1. Нажмите на специальный фиксатор и вытащите чип датчика температуры.
2. Ослабьте гайку, удерживающую термистор.
3. Вытащите сломанный датчик и установите на его место новый.
4. Подсоедините провода питания и установите крышку люка на место.

Вроде все довольно просто, но терморезистор может немного заклинить внутри. Вам придется осторожно встряхнуть его, тогда он выйдет.

Проверка нагревательного элемента

Чтобы проверить нагревательный элемент, его необходимо вынуть. Это единственное решение. Убедитесь, что прибор отключен от источника питания. Затем поочередно снимите проводку с правого и левого контактов.

Далее необходимо ослабить центральную гайку и вынуть ТЭН из бака. Если резиновая прокладка подсохла, можно немного смазать ее моторным маслом. Таким образом утеплитель выйдет легче. Осмотрите старый нагревательный элемент. Вполне возможно, он будет покрыт слоем известкового налета. Проверьте петлю на нагревательном элементе мультиметром. Выбросьте неисправную деталь, потому что вы не можете ее починить. Итак, купите новый ТЭН, очистите дно бака и место ТЭНа от мусора и грязи. Затем установите новую деталь. Подсоедините проводку и поставьте люк на место.

В некоторых случаях пользователь не может устранить причину ошибки tE. Это происходит, когда причиной неисправности является модуль управления. Если во время проверки контура отопления вы добрались до модуля управления, вызовите специалиста.

Что означает tE на моей стиральной машине LG?

Появление кода ошибки tE свидетельствует о проблемах с нагревом воды до нужной температуры. Причем происходит это только в режиме стирки в горячей воде, а в других нет. Вызвана неисправностью в контуре отопления. Так, могут быть повреждены ТЭН, проводка, термистор, полупроводники на плате управления.

Что такое tE в стиральной машине LG?

Ошибка tE вызвана неисправностями в системе отопления, поэтому при стирке в холодной воде она не появляется. Среди его причин — выход из строя ТЭНа, термистора, полупроводников в модуле управления. Другой виновник – проводка с ненадежными контактами.

Как исправить ошибку tE на стиральной машине LG?

Для снятия кода ошибки tE необходимо перезапустить оборудование, отключив его от розетки на 15-20 минут. Если это не помогло, проверьте датчик температуры и ТЭН. Также следует проверить проводку на предмет обрыва.
