как проверить на работоспособность, замена своими руками, схема как подключить, принцип работы, где находится, как снять, сколько стоит, как работает
Любое современное электромеханическое оборудование оснащено специальными устройствами, регулирующими его работу и защищающими от перегрузок. В холодильниках любых производителей таким приспособлением служит пускозащитное реле. Немаловажную роль в холодильных установках играет термореле. Его неисправность может привести к неправильному режиму охлаждения и утрате работоспособности оборудования.

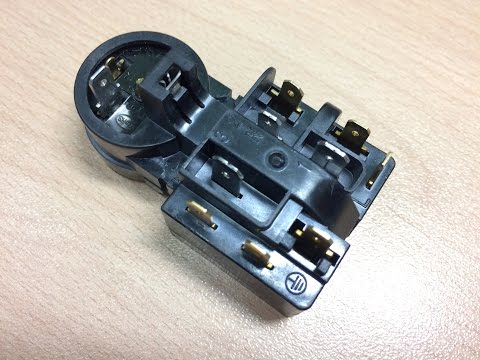

Пускозащитное реле – вид сверху
Как работает реле
Пусковое реле холодильной и морозильной камер – это особое устройство управляющего типа, которое во время запуска мотора компрессора отвечает за включение пусковой обмотки. Кроме того, именно оно прерывает подачу тока при условии, когда частота работы двигателя холодильника достигает более 75% вращения.
Принцип работы устройства достаточно прост: при падении в камерах температуры ниже требуемой контакты терморегулятора замыкаются, а реле получает своего рода команду запустить мотор (весь процесс занимает не более 2 секунд).
Важно отметить, что при поломке этой детали (в народе ее также называют «переключателем» или «включателем») холодильник полностью выходит из строя.
В современных моделях холодильников могут быть установлены реле различного типа: обычное пусковое, тепловое, а также температурный реле-датчик. Чаще всего тепловое и пусковое устройства называют просто пускозащитным.
Схема термореле
Терморегулятор в холодильной установке играет роль устройства, поддерживающего работу в заданном температурном режиме путем периодического включения и отключения компрессора. На современном этапе применяется 2 вида термореле:
- Механические устройства используются в старых холодильниках, а также у таких современных производителей, как Indesit, Stinol, Atlant.
Схема механического терморегулятора
Данное устройство манометрического вида. Сильфон и его трубка (запаянная гофрированная металлическая емкость) заполнены фреоном либо хлорметилом, находящимся в виде пара. Давление рабочей среды прямо пропорционально изменяется при изменении температуры.
В конце трубки фреон находится в жидком состоянии и прижимается к испарителю.
При увеличении температурного показателя, возрастает давление сильфона на пружину, срабатывает рычаг, контакт замыкается. При уменьшении температуры все происходит наоборот. Режим размыкания контакта зависит от усилия пружины, которое регулируется ручкой управления.
- Электронные термостаты используются в холодильниках таких производителей, как Samsung, Beko, LG.
Механические термореле в своей работе опираются на температуру в испарителе, а электронные собратья – на температуру воздуха в камере. Положительным моментом электронных моделей является возможность индикации температуры (то есть человек может визуально оценить работу термостата) и меньшая погрешность.
Схема электронного термостата
Регулятором температуры в данной схеме служит термодатчик LM335. Устройство является стабилитроном, чувствительным к изменениям температуры. Климат в камере холодильника регулируется переменным сопротивлением R4.
При повышении температуры воздуха на выходе компаратора TLC271 появляется сигнал, открывающий транзистор KT3102, который запускает холодильник. Соответственно при понижении температуры, на выходе компаратора появляется ноль, компрессор выключается.
Запуск асинхронного двигателя однофазной сетью 230 вольт
Напряжение 380 вольт – три фазы по 230 вольт каждая, оба случая рассматривают действующее значение. Вызывающее на пассивном сопротивлении аналогичный тепловой эффект. Переменное напряжение непрерывно меняется, цифру усредняют по времени. Результат называют действующим (эффективным) значением величины.
Чтобы двигатель асинхронного типа работал правильно, поле статора должно вращаться. Легко обеспечить (доказано Николой Тесла): на три обмотки подать соответствующие фазы. Происходит векторное сложение полей. Результирующий вектор плавно вращается, увлекая ротор. КПД трехфазных двигателей сети 380 В максимальный из прочих разновидностей, типов включений.
Фаза одна.
Вращение поля невозможно принципиально. Движение получают, складывая минимум два вектора. Приходится использовать услуги конденсатора, сдвигающего напряжение на 90 градусов. Фактически при схеме звезды или треугольника одна обмотка выполняет роль пусковой, заставляет поле вращаться. В дальнейшем величина меняется линейно, поскольку двигатель набрал обороты, инерции хватит сохранить вращательное движение.
Что делает пусковая обмотка. Двигатель не войдет в рабочий режим, создает второй вектор, который в первом приближении позволяет считать поле внутри двигателя вращающимся. Неровного круга сдвинуть, раскрутить ротор хватает. Обороты набраны, пусковая катушка должна быть отключена, толку минимум, энергия тратится немалая, снижая КПД устройства.
Запуск компрессора холодильника Атлант на “прямую” без реле своими руками
Первый вариант
В мотор компрессорах существуют рабочая , пусковая и общая обмотка . Общая всегда стоит отдельно ( в старых цилиндрах вершина треугольника слева , в старых “горшках” вершина внизу , в Атлантах, АСС, SECOP вершина вверху ) .
На неё подаем первый провод 220 вольт . второй провод 220 вольт подаём на рабочую обмотку . делаем кратковременную перемычку с помощью тумблера между пусковой и рабочей обмоткой. Запустился компрессор . смотрите на рабочий ток, он должен быть такой же, какой указан на реле данного мотор компрессора.(0.9а;1.1а; 1.2а;1.3а;1.4а;1.5а). Если рабочий ток выше, чем на 0,1а – 0,2а, то мотор компрессор не исправен. Амперметр должен быть с частой ценой деления от 0 А до 2 А (нас интересует ток от 0,5А до 1,5 А). Общая шкала до 5-10 А (чтобы не сгорел амперметр при пуске ). Желательно поставить вольтметр . Встречаются ситуации, когда при малом или большом напряжении компрессор включиться и сразу выключиться. То есть, казалось бы одно из двух: или реле, или компрессор не исправны. Но как оказалось причина это проблемное напряжение. Но главное амперметр . Защита 10 А . помогает при коротком замыкании, пусковой ток идёт до 6 А и Вашей защиты хватит. Всё это собираем в удобный коробок . Желательно установить розетку ― будете всегда использовать как удлинитель .
Получился прибор, которым проверяете мотор компрессора.
Второй вариант
ПРОСТОЙ вариант. Берёте провод с вилкой, один конец провода крепим на общую обмотку, второй на рабочую обмотку, включаете в розетку , одновременно кратковременно перемыкаете отвёрткой пусковую и рабочую обмотку, компрессор запустился, если есть амперметр или клещи – меряете ток, если нет- судите по косвенным признакам. Рабочий компрессор будет работать и лишь со временем греться после ( 30-40 минут). Не рабочий работает ( не всегда, конечно) ,но сильно нагреваясь и быстро мотая электросчетчик или же сразу срабатывает автомат на квартирном счётчике. Этот вариант лучше не использовать, стремитесь к первому варианту.
Причины поломки
Зачастую причина поломки обусловлена естественным износом определенных элементов этой детали либо в целом неправильной эксплуатации оборудования.
Можно выделить 2 основных признака неисправности именно этого элемента холодильника:
- Мотор прибора включается, но через короткое время выключается, либо же вообще не запускается.
Вполне вероятно, что закоротило контакты в обмотке. - Двигатель не запускается, но ток к нему при этом поступает. Возможная причина – ослабление пружины, что требует оперативной замены пускового реле.
Вполне вероятно, что закоротило контакты в обмотке.Читать далее: Профиль для пластиковых окон выбор ширины и количества камер
Проверка термореле
Если ваш холодильник долго не отключается, постоянно работает или вовсе не включается, то в этом может быть виноват терморегулятор. Виновника необходимо демонтировать, а на оставшиеся контакты посадить перемычку. Если холодильник включился, то проверить сам термостат. Его помещают в емкость с холодной водой, а выходы прозванивают тестером или меряют сопротивление на выходе.
Прозвон контактов тестером
При отсутствии звукового сигнала либо при наличии сопротивления, термореле неисправно, его необходимо заменить.
Принцип действия пускозащитного реле
Пусковую катушку нужно отключить, когда обороты набраны. В момент старта обмотки потребляют большой ток, эффект позволяет отследить момент перекоммутации.
Пусковое реле холодильника выполняет защитные функции (не всегда). Опцию реализует разогрев чувствительного элемента электрическим током. Порог превышен — цепь разрывается, невзирая, достигнут нужный режим холодильника согласно показаниям термостата или нет. Придумано две схемы работы пускового реле (одновременно может быть защитным):
- «Таблетки» работают на основе материала, расширяемого нагревом. Изначально рабочий элемент холодный, пусковая обмотка потребляет ток, обеспечивая плавный пуск асинхронного двигателя. Постепенно температура таблетки поднимается, вызывая размыкание контакта, включенной остается рабочая катушка. Полагаем, для поддержания режима внутри реле установлен механизм предотвращения охлаждения таблетки. Дроссель рабочей обмотки, греющий элемент. Если таблеточное реле ломается, часто внутри можно услышать шорох рассыпавшегося порошка, изменяя положение корпуса прибора.

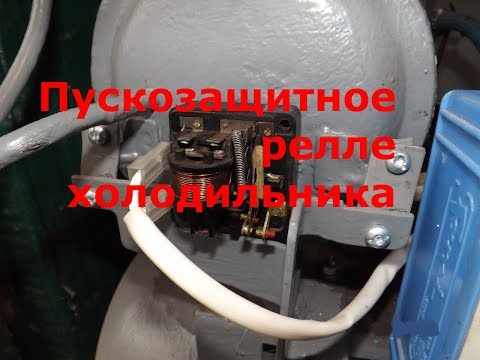

- Индукционные реле основаны на действии электромагнитов. При запуске ток большой и за счет этого сердечник прижимает контакты пусковой катушки. Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.
Со временем потребление двигателя падает. В результате сила тока уже не уравновесит пружину, контакты пусковой катушки размыкаются. Обратите внимание: важно сориентировать реле в пространстве правильно. Часто сердечник падает, увлекаемый действием силы тяготения. Зато и тестировать такие элементы гораздо проще: повертите из стороны в сторону, чтобы контакты пускового реле изменяли сопротивление от нуля до бесконечности.С таблетками часто идут в одном корпусе тепловые реле на биметаллической пластине. Через него проходит ток рабочей катушки. Как только величина превысит порог срабатывания, то контакты размыкаются, останавливая компрессор. Схема реле холодильника биметаллического типа основана на нагреве чувствительного элемента.
В этом нет ничего сложного! Две пластины приварены друг к другу плотно. Коэффициент расширения металлов в них различен. Когда происходит нагрев двойная пластина изгибается в сторону материала, который меньше удлиняется. Становится возможным срабатывание реле.
Такая схема часто применяется бытовой техникой.
В индукционных реле часто используется нагревающаяся спираль. Здесь материал уже один. Но греет (!) биметаллическую пластину. Через спираль проходит ток рабочей катушки. Если ампераж слишком велик, то биметаллическая пластина разрывает контакты. У индукционного пускозащитного реле виды неисправностей следующие:
- перегорела спираль, в этом случае контакты не будут звониться в любом положении;
- заклинило сердечник, запуск двигателя не выполняется, или мотор глохнет через 5 – 10 секунд;
- нарушен режим работы пластины, холодильник отключается даже в нормальном режиме.
Хотим обратить внимание: тепловая защита полностью аварийная. В нормальном режиме работы срабатывать реле не должно. В то же время пусковая функция сопровождает холодильник в течение периода эксплуатации. Процесс переключения сопровождается легким щелчком. Пускозащитное реле в холодильнике часто слышим, когда прибор работает.

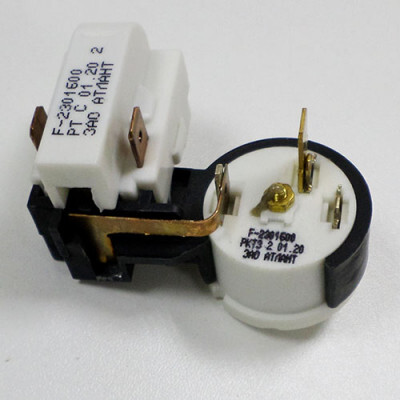

Пускозащитное реле напоминает внешним видом таблетку или неопределенной формы.
Это такой маленький элемент, находящийся непосредственно возле черного бочкообразного корпуса компрессора. Не задумывались, почему такой цвет сажи выбран окраской сердца холодильника?Ответ прост: черный поглощает тепло, но также хорошо и излучает. В какую сторону движется процесс, определяет направление перепада температур компрессора и окружающей среды. Когда мотор горячий, то черный корпус отдает тепло воздуху. Кроме того неподалеку присутствует вентилятор, создающий принудительное охлаждение компрессора.
Читать далее: Модельный ряд холодильников бирюса. Обзор холодильников «Бирюса»: отзывы, плюсы и минусы, сравнение с другими брендами

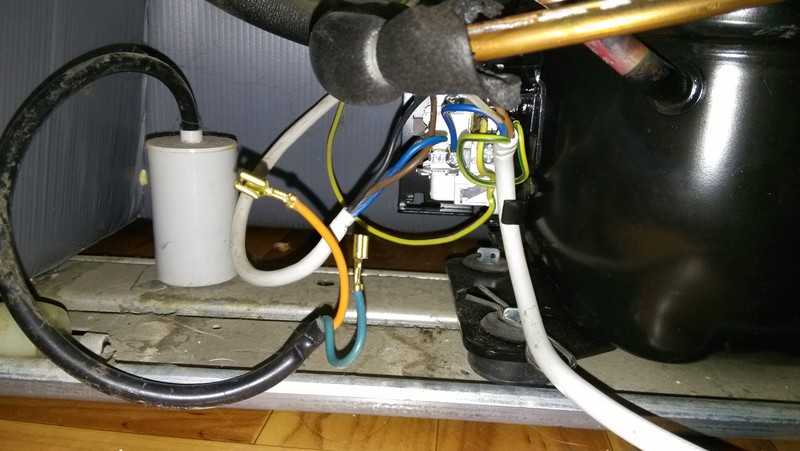

Схема коммутации пускозащитного реле холодильника:
- Фаза 220 В.
- Земля.
- Пусковая обмотка асинхронного двигателя компрессора.
- Рабочая обмотка асинхронного двигателя компрессора.
- Земля.
Обычно узнать, что и куда подключается, можно по цвету проводов.
В любом случае ремонт следует проводить осторожно. Землю компрессора проще узнать, если соскоблить чуть-чуть краски с корпуса, прозвонить три контакта. Но этот метод оставляется напоследок, когда остальные не помогли.Индукционные пускозащитные реле ДХР крепятся на неподвижную раму и работают в паре с компрессорами ДХМ. После обозначения может идти цифра, которая одинакова у обоих устройств. Различие конструкций в рабочем напряжении и токах срабатывания и отпускания. Для ускорения разрыва цепи при перегреве за биметаллической пластиной расположен магнит.
Индукционное реле компрессора холодильника РТП отличается тем, что может находиться и на проводе. Не обязательно крепить к раме. Работа ведется с компрессорами ДХМ 3 и 5. Отличие от ДХР в несколько меньшем токе срабатывания. Это позволит надежнее защитить компрессор. Ток отпускания такой же. Умельцы используют холодильные компрессоры, изготавливая аппараты высокого давления, ресиверы. Накачивают шины, используют пневматическое оборудование.
Прежде чем купить реле для холодильника, убедитесь, что изделие соответствует типу компрессора. Затем элемент необходимо правильно установить. Лучше брать именно ту марку, которая имелась до ремонта. Если реле холодильника Бирюса оснащена типом РТК, лучше такое и брать, несмотря на то, что для двигателя ДХМ подойдут также и РТП, и ДХР. Совместимость устройств помогут определить справочные таблицы. Указывают необходимые технические сведения.
Демонтаж и замена компрессора
Если выявлена неполадка, то деталь следует заменять. Для этого можно воспользоваться услугами мастера или устраивать все ремонтные работы самостоятельно. Делается это тогда, когда приходит в негодность обмотка или происходит поломка какой-либо другой составляющей части.
Надеемся, что в вопросе, как проверить компрессор холодильника, для вас не осталось темных пятен и неопределенностей.
Также необходимо после ремонтных работ заливать масло в компрессор. Это необходимое условие для нормальной работы подшипников и недопущения быстрого износа деталей в результате трения.
Даже в том случае, если не удастся полностью самостоятельно устранить все поломки, вы получите точную информацию о неисправных деталях.
Все вышеописанные шаги помогут выполнить замену компрессора в холодильнике своими руками. Но если по каким-либо причинам, некоторые моменты остались непонятными, то можно воспользоваться представленным видео, где подробно разобраны все манипуляции.
Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками
Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:
- гаечные ключи 8, 10 и 12 мм;
- плоскогубцы;
- кусачки-бокорезы;
- универсальный манометр;
- тестер (мультиметр) или мегаомметр;
- проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
- изолента;
- виниловые или резиновые заглушки.
Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.
Измерение сопротивления изоляции мегаомметром
Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.
Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.
Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.
Проверка компрессора мультиметром
Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.
Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.
Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не меняются больше чем на 5 Ом.
Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.
Нюансы диагностики
В холодильнике взаимодействуют несколько элементов, и все они важны практически в равной степени.
Выход из строя хотя бы одной части отразится на работе всей системы. В домашних условиях сложно уверенно определить поломку компрессора.
Для точной диагностики нужно либо проверять другие варианты методом исключения, либо произвести демонтаж части системы, чтобы тестером проверить сопротивление на контактах. Но обо всем по порядку. И правильнее будет начать с видимых признаков выхода холодильника из строя.
Возможные нарушения работы:
- не работает вообще, вплоть до отключения индикации и освещения;
- не запускается;
- не охлаждает или переохлаждает, образуется слой льда на стенках морозильной камеры;
- шумы при работе (в том числе его изменение вплоть до скрежета и подобных «нездоровых» признаков, а также полное отсутствие). Как правило, современные «Атланты», «Норды», «Индезиты» и другие марки практически не шумят;
- вибрация.
Для монтажа компрессора после диагностики и восстановления системы нужно иметь паяльную лампу (газовую горелку) и специальное оборудование для заправки фреоном.
Сам процесс требует большой аккуратности и внимательности при подсоединении трубок, да и вообще при всех действиях с техникой.
Ошибки чреваты потерей герметичности, и как следствие этого, протечка холодильника и нарушение его нормальной работы в целом. Крайне не рекомендуется производить это самостоятельно, тем более без знаний и навыков.
На тот случай, если решение о демонтаже своими силами все же принято, далее в статье будет инструкция, как это сделать. Скорее всего, даже в случае с таким трудом точно поставленного диагноза, все равно придется вызывать специалиста для замены и заправки компрессора.
А раз так — может быть есть смысл всю работу доверить профессионалу? Если же техника на гарантии, тут вообще думать нечего.
Обратите внимание: в инструкции по эксплуатации есть предупреждение об отказе от обязательств сервисным центром, если любой ремонт не производился в сервисе из списка допущенных производителем к обслуживанию.
Замена реле в холодильнике Бирюса: причины и алгоритм действий
Холодильник – сложный бытовой прибор, в котором из строя могут выйти множество узлов.
Какие-то ремонтные работы можно провести самостоятельно, а в некоторых случаях лучше сразу вызвать специалиста.
Сегодня мы разберем пример несложной поломки – замена реле и рассмотрим его на примере реле холодильника Бирюса.
Содержание
- Как провести замену пускового реле в холодильнике Бирюса своими руками
- О реле
- Виды реле
- Принцип работы реле
- Признаки неисправности
- Замена реле на холодильнике Бирюса
О реле
Сначала давайте подробнее узнаем, что такое реле и для чего оно нужно.
Реле включает в работу мотор компрессора. Его задачи сводятся к следующему:
- Когда идет сигнал от датчика, что температура повысилась, реле передает его компрессору, и он запускает работу. Поэтому и расположено оно вблизи от компрессора.
- Также реле защищает мотор компрессора от перепада напряжения.
- Реле защищает мотор компрессора от сбоя температурного режима.
Виды реле
Реле бывают двух типов: пусковые и пускозащитные.
Пусковое реле служит для запуска катушки и при повышенной частоте работы мотора компрессора дает сигнал о прекращении подачи тока.
Немного подробнее мы остановимся на втором типе – пускозащитном реле.
Оно также разделяется на 2 вида:
– Токовые. Они запускаются при достижении величины тока выше нормы. При нормальной работе мотор компрессора потребляет ток определенной величины. При скачках напряжения, либо при сильном нагреве мотора на него поступает ток выше заданной величины. В этот момент срабатывает реле и прекращает подачу тока. Иначе не избежать оплавления рабочей обмотки и поломки двигателя. Когда все приходит в норму, реле дает сигнал о продолжении работы.
– Токово-тепловые. Они защищают мотор компрессора не только от перепадов напряжения в сети, но и от перегрева, т. е. срабатывают также и при достижении определенной температуры. Происходит это следующим образом. В токово-тепловом реле есть биметаллическая пластина. Из названия понятно, что она состоит из двух припаянных друг к другу пластин разных металлов.
Эти металлы имеют разную величину теплового расширения, а значит менять свою линейную конфигурацию будут при разных температурах. Рядом с пластиной находится спираль. При прохождении тока спираль постепенно нагревается и нагревает пластину. При достижении определенной температуры пластина меняет свою конфигурацию и изгибается в сторону материала с меньшим коэффициентом расширения, и контакты, через которые ток идет на мотор, размыкаются. После того, температура вернулась к заданному значению, двигатель остывает, и пластина принимает свою первоначальную форму. Контакты снова замыкаются, мотор компрессора снова заработал.
Нагрев пластины происходит двумя способами:
– напрямую протекающим током;
– косвенно через нагрев специальной спирали.
Принцип работы реле
Различают два вида устройств по принципу работы: индукционные и позисторные.
Индукционный механизм. Для запуска мотора компрессора используется подключенная в цепь с рабочей обмоткой катушка.
Так как ротор неподвижный, то подача напряжения провоцирует увеличение тока. Образуется магнитное поле, которое притягивает подвижный сердечник. Пусковой контакт замыкается. После того, как ток стал выше заданной величины, он идет на специальную спираль, от которой идет сигнал на биметаллическую пластину. Она деформируется, и контакты размыкаются. Чтобы не произошло перегрева рядом с пластиной устанавливают магнит. Когда под действием тока пластина изгибается, магнит ее быстрее притягивает. Тем самым увеличивается скорость размыкания цепи. А когда ток возвращается к заданной величине, то пластина возвращается в изначальную форму, преодолевая сопротивление магнита.
Позисторный механизм. Схема этого устройства похожа на индукционную, только вместо катушки используется позистор – предохранитель от повышенных нагрузок по току, а также играет роль температурного датчика, т.е. повышает сопротивление при увеличении температуры. При увеличении температуры выше заданной позистор нагревается и размыкает цепь.
После остывания цепь снова замыкается, и начинается новый цикл.
Признаки неисправности
Предположить, что реле требует замены, можно по следующим признакам:
– бесперебойная работа компрессора;
– холодильник не держит заданную температуру;
– холодильник отключается с громким щелчком;
– мотор компрессора либо вообще не включается, либо включается буквально на несколько секунд.
Чтобы определить, что проблема именно в реле, нужно отсоединить от него клеммы и пустить ток напрямую на мотор. Если он заработал, то нужна замена реле.
Еще один способ узнать, что реле неисправно, подключить исправное устройство. Если мотор заработал в нормальном режиме, то проблема была в старом реле.
Причинами выхода реле из строя могут быть окислившиеся контакты, оплавившиеся провода, заклинило катушку. Если разболтались элементы крепления, то их нужно почистить и закрепить. Замена реле в этом случае не требуется.
Холодильник Бирюса 6 не включается.» src=»https://www.youtube.com/embed/pBT6vMyg7fY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Замена реле на холодильнике Бирюса

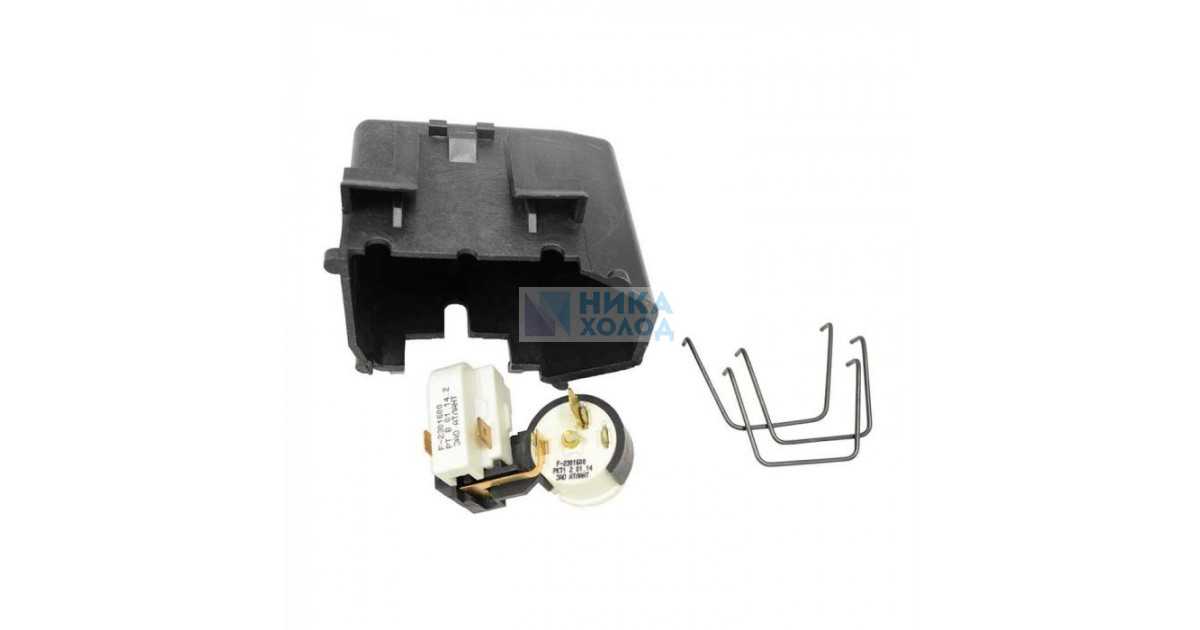

При замене реле следует выполнять следующие действия:
– отключить оборудование от питания, вытащив штекер из розетки.
– к задней панели прикручен шланг водоснабжения. Его нужно открутить и убрать в сторону, чтобы не повредить.
– открутить заднюю панель и отложить ее в сторону.
– реле и конденсатор фиксируются зажимами. Их нужно снять.

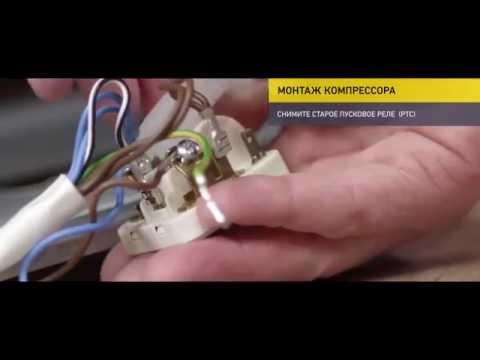

– неисправное реле снять с компрессора.
– отсоединяем разъем и полностью освобождаем реле.
– контакты, зажимы очисть от грязи и пыли спиртом.
– со старого реле на новое перемещаем пусковой конденсатор.
– подключаем реле к разъему.
– фиксируем на компрессоре.
– закрепляем проволочные зажимы.
– фиксируем заднюю стенку.
– шланг водоснабжения возвращаем на место.
– включаем холодильник в сеть, вставив штекер в розетку.
Важно! При замене реле убедитесь, что оно подходит под компрессор вашего холодильника!
Если сразу не устранить неполадки, вызванные неисправным пусковым реле, то следующей поломкой станет компрессор. Замена реле в холодильнике Бирюса обойдется недорого, да и сама запчасть стоит дешево в отличие от ремонта или замены компрессора. Для замены реле лучше обратиться за помощью к квалифицированному специалисту.
Перегрузка компрессора холодильника [Решения]
Перегрузка компрессора холодильника обычно является серьезной проблемой, требующей быстрого решения.
К счастью, проблему перегрузки легко исправить, как мы объясним.
Как проверить устройство защиты от перегрузки компрессора холодильника
Чтобы проверить устройство защиты от перегрузки компрессора холодильника, выполните следующие действия:
Отключите холодильник от электропитания и переместите прибор. Если вы не можете дотянуться до настенной розетки, отключите автоматический выключатель.
Найдите реле сбоку компрессора и снимите его. Затем отсоедините защиту от перегрузки. Далее отделяем провода от протектора. Теперь возьмите цифровой мультиметр и установите его на подключение.
Подсоедините каждый провод к тестовым щупам мультиметра. Если есть соединение или непрерывность, устройство защиты от перегрузки находится в хорошем рабочем состоянии. Но если нет связи или непрерывности, подождите около пяти минут и повторите тест.
Если вторая проверка не выявила непрерывности, это указывает на обрыв цепи устройства защиты от перегрузки.
А так как у него разомкнутая цепь, то он нуждается в замене, потому что починить его нельзя.
Перегрузка компрессора холодильника – быстрое решение
Чтобы решить проблему перегрузки компрессора холодильника, вам может потребоваться заменить компрессор. Чтобы убедиться в этом, поменяйте пусковое реле и перегрузку. Проверьте термостат и очистите змеевики конденсатора.
Если проблема сохраняется, проверьте компрессор. Проверьте потребляемый ток компрессора при запуске двигателя; используйте для проверки амперметр. Усилитель должен подскочить до 15, а затем опуститься примерно до двух в течение 3 секунд после запуска.
Если компрессор не прошел тест усилителя, он неисправен и должен быть заменен. Как правило, замена компрессора — это работа профессионалов и довольно дорогой ремонт. Итак, если это старый холодильник, подумайте о покупке нового холодильника.
Перегрузка компрессора холодильника может сопровождаться пусковым реле или стоять отдельно от реле.
Итак, если в вашем холодильнике есть защита от перегрузки, отдельная от реле, вам необходимо проверить реле.
Отсоедините реле от компрессора и слегка встряхните его. Если вы слышите дребезжание, реле может быть неисправно. Осмотрите его, чтобы проверить наличие следов горения. Если вы найдете его и он пахнет горелым, замените реле, потому что оно закорочено.
Но если реле не повреждено, проверьте его целостность с помощью мультиметра. Подсоедините красный щуп измерителя к клемме, отмеченной (+), а черный щуп к клемме, отмеченной (-). Затем найдите порты с маркировкой S и M на стороне реле и вставьте щупы.
Если вы получаете показания от 0 до 1 или O.L., реле находится в хорошем рабочем состоянии. Но если показания выше 1 или остаются неизменными с момента первого подключения, вам необходимо заменить пусковое реле.
Ознакомьтесь с другими статьями…
Утечка компрессора холодильника [Как исправить]
Неисправность компрессора холодильника [Как исправить]
Холодильник не охлаждает [Проверенные решения]
Холодильник не охлаждает компрессор Noock исправить]
Как сделать компрессор холодильника тише [Краткое руководство]
Компрессор холодильника дребезжит [Как исправить]
Компрессор холодильника заблокирован [Как исправить]
Нужна помощь специалиста? Нажмите здесь, чтобы использовать окно чата на этой странице, чтобы немедленно поговорить с проверенным специалистом по устройству .
Нет необходимости в дорогостоящих звонках на дом. Никаких назначений. Нет ожидания.
В большинстве случаев компрессор не является неисправным компонентом.
В вашем холодильнике есть и другие части, которые должны запускать компрессор. Наиболее распространенным компонентом, который, скорее всего, выйдет из строя, является конденсатор. Конденсатор находится под напряжением и посылает импульс компрессору для запуска. Если этот конденсатор неисправен, компрессор не запустится.
