Как соединить гофрированный шланг между собой: Как удлинить сливной и заливной шланг в стиральной машине

Содержание

Как и чем соединять поливочные шланги

Шланги очень популярны в частных секторах, особенно на дачах в летний период (для поливки и организации водопровода). С ними легче, чем с трубами — захотел обрезал, захотел — нарастил, их легко переносить и никаких умений по коммутации вообще не нужно.
Существует несколько решений соединять шланги — народные средства и появившиеся в последнее время пластиковые соединители.

Сперва посмотрим на понтовые картинки взрослых решений:

Таких переходников, тройников и крестовин очень много в продаже. А у Gardena вообще соединители очень здорово выглядят:

http://www.gardena.com/ru/water-management/hose-connectors/

Правда я себе пока не ставил в огород, только внутри участка, так как боюсь марадёров. Зато подобные решения позволяют быстро коммутировать любые шланги для частых переключений между точками воды.

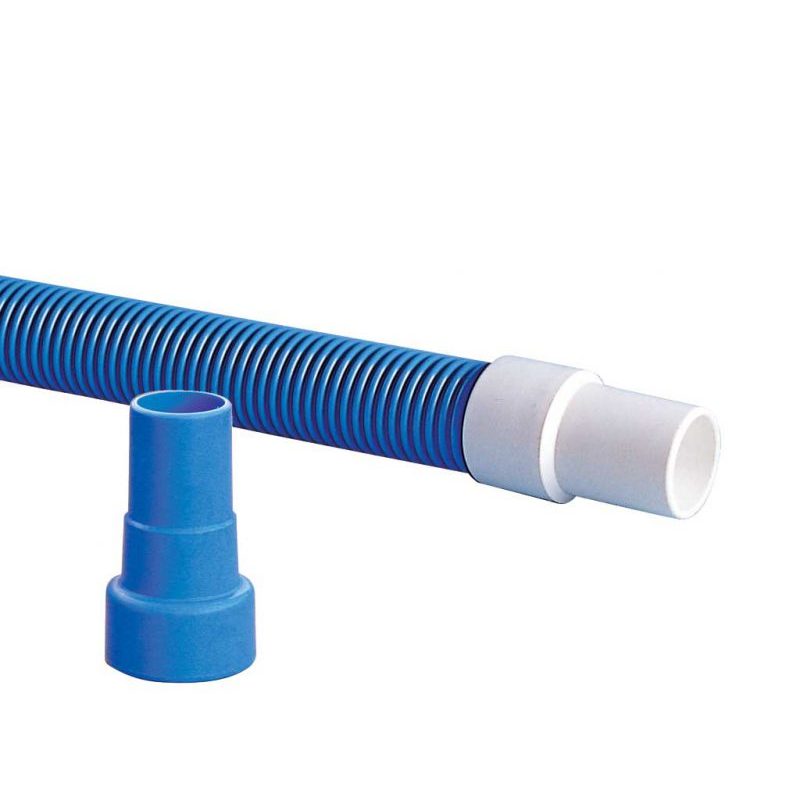

Пластиковые соединители для шлангов

С незапамятных времён существуют и народные способы соединений резиновых шлангов — через дешёвый переходничёк, через штуцер (если шланг подглучается к трубе) и через отрезок трубы.

Штуцеры для шлангов сейчас можно найти под любую трубу и под любой шланг, и стоят они дёшево:

Более продвинутый аналог (соединитель + переходник):

Для полипропиленовых труб можно использовать аналогичные с внешней резьбой, вкручивая в фитинг:

Единственное, надо правильно подбирать длину и толщину штуцера. Прихватывать шланг можно специальным хомутом, либо проволочной скруткой. По качеству соединения разницы никакой.

Соединения шлангов.
Обычное дело, когда на участке валяется куча разных шлангов. Отрезки можно соединять через кусок трубы подходящего размера:

Это делается на так: на отрезок длиной ~10см надеваются с двух сторон шланги и схватываются, как писал выше, хомутами или проволокой.

Соединение через переходник-соединитель:

Переходник-соединитель, как и труба в предыдущем примере, соединяет оба шланга, только имеет на концах насечки, что облегчает процесс стыковки со шлангом, если диаметры соединений не совсем подходят друг к другу.

Соединитель шлангов своими руками.
Его легко сделать из полипропиленовых отрезков и соединительной муфты:

А в сборе самопальный соединитель выглядит вот и хорошо держит шланги на 3/4:

Аналогичным способом изготавливается и тройник для шлангов:
Магазинный аналог — муфта (шланги зажимаются накидной гайкой и лепестками с обеих сторон):
Как соединять трубы и шланги между собой при помощи пластиковых/пластмассовых коннекторов, читайте в этой статье.

дача,

Виджет от SocialMart
Оцените статью: {[[»]]}
Ярлыки: дача

Как удлинить сливной шланг стиральной машины, на сколько можно удлинить

Как удлинить сливной шланг стиральной машины самому в домашних условиях

Покупая бытовую технику, хозяева квартиры определяют для нее конкретное место. Также и со стиральной машинкой.

Прежде чем ее приобрести, нужно в точности знать место ее установки.

Случается так, что машинку не получается установить рядом со сливом. Или после ремонта ее приходиться переставлять в другое место. В этой ситуации появляется неприятная проблема – сливной шланг оказывается немного короткий.

Если шланг для слива воды коротковат

В основном, у машин сливные шланги стандартного размера, примерно 1,5 метра.

При правильной планировке помещения, проблем с установкой стиральной машинки не должно возникнуть.

Но что предпринять, если у стиральной машины короткий сливной шланг и его не хватает, чтобы подключиться к канализационной трубе? Появляются панические мысли, а за ними вопрос:

Конечно. Есть три пути решения проблемы:

Вызвать сантехника.
Заменить шланг на более длинный в сервисе.
Самостоятельно разобраться как удлинить сливной шланг и решить проблему.

Первые два варианта легкие, но потребуются некоторые финансовые затраты.

Сама процедура по наращиванию шланга проста и не требует определенных знаний. Разбирать технику в основном не придется.

Какие бывают сливные шланги

Шланг для слива изготавливается из полипропилена с фитингами (переходниками) на концах. В магазинах продают:

Стандартный шланг от 1 до 5 метров.
Телескопический (гофрированный) шланг. Удобен тем, что исключает перегибы во время эксплуатации, но есть минус – подвержен засорам.

Что делать?

Существует два способа, отличающиеся друг от друга сложностью выполнения:

Заменить старый шланг слива новым, более длинным. У этого способа есть небольшой минус. Чтобы убрать старый шланг, необходимо разобрать некоторые детали стиральной машинки. В большинстве моделей вообще разбирается полностью передняя стенка. Не очень удобный вариант для замены сливного шланга.
Купить в специализированном магазине дополнительный шланг и соединить с уже имеющимся. Способ не требует особых усилий, что делает удлинение сливного шланга простой задачей.

Как удлинить сливной шланг стиральной машинки?

Шаг 1. Определим, какой длины не хватает

Берем рулетку и протягиваем ее от канализации к шлангу. Не стоит натягивать рулетку, пусть она лежит свободно. В противном случае шланг тоже будет в натянутом положении. Всегда стоит оставлять запас.

В магазинах сантехники или бытовой техники предоставляют шланги разных размеров, на любой спрос. Шланг делится на модули, длина каждого из которых, 0,5 метров. Можно выбрать необходимую длину, отмотав от модульного шланга.

В случае удлинения сливного шланга главное не переусердствовать.

Поломка его в этом случае не заставит себя долго ждать. Удлиняя шланг слива в стиральной машинке, не забывайте о его геометрических характеристиках. Верхняя точка шланга не должна быть выше 100 см. В противном случае вода не сможет сливаться, так как мощность насоса упадет в разы.

Шаг 2. Определились с длиной, выбираем специальные соединители

Они представляют из себя маленькие трубки из пластика. И нужны для того, чтобы вставить в них концы шлангов и закрепить хомутами, которые продаются в авто магазинах.

Их размер должен составлять 16 на 27 мм.

Концы сливных шлангов могут иметь разный диаметр. К примеру, оригинальный шланг 19 мм, а тот который наращивают 22 мм.

Можно в таких ситуациях использовать соединители разного диаметра. В целях экономии соединитель делается из обыкновенной пластиковой трубки.

Главное – угадать с подходящим диаметром. Закрепляется также с помощью хомута.

Шаг 3. Готовим материалы, инструменты

Итак, вот что потребуется для удлинения сливного шланга:

шланг удлинительный, подходящей длины;
соединитель;
хомуты;
отвертка.

Шаг 4. Наращивание

Если все необходимое приготовлено, приступаем к наращиванию сливного шланга.

Одеваем хомуты. Конец идущего от стиральной машины шланга вдеваем в соединитель. Приобретенный шланг также вставляем в соединитель. Хомут затягиваем отверткой. Не следует этого делать слишком сильно, достаточно просто закрепить так, чтобы шланг не сползал.

Шаг 5.

Подключение к канализации

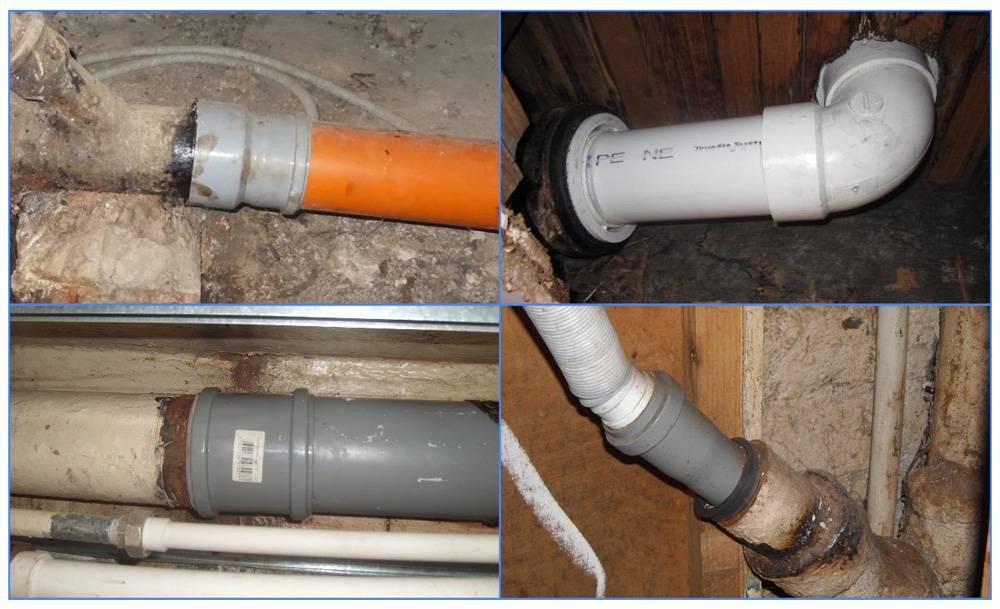

Все этапы пройдены. Дальше шланг слива подключается или к канализации, или в сифон с доп отсеком, или опускается в сантехническое изделие, попросту говоря в ванну, при этом нужно учесть, что понадобится держатель для фиксации шланга. Слив проверяется на наличие протечек.

Если следовать всем этапам, внимательно изучая как удлинить сливной шланг стиральной техники и выполнять нужные шаги, никаких неприятностей быть просто не может.

Как удлинить сливной и заливной шланг в стиральной машине

Покупая машинку, мы практически всегда знаем ее будущее расположение. Но часто случается так, что из-за габаритов или по другим причинам место меняется. Первая трудность, с которой сталкиваются владельцы СМ, – большое расстояние от коммуникаций. Поэтому мы сегодня поговорим о том, можно ли удлинить сливной шланг стиральной машинки-автомат, и как это правильно сделать.

Технические особенности

Прежде чем удлинять шланг, вы должны быть разобраться в его параметрах. Запомните: ни в коем случае нельзя поднимать его выше, чем на 1 метр, чтобы дренажный насос мог нормально выкачивать отработанную воду из бака. Если вы будете пренебрегать этой рекомендацией, низкой мощности помпы не хватит для слива, вода будет задерживаться в баке.

Во время подключения вы должны позаботиться о свободном натяжении трубки, особенно уделив внимание верхней точке. Она должна быть выше на 60 см, чем нижняя точка. Это характерно для всех машинок, независимо от бренда и модели. Но все-таки, если у вас все просчитано вплоть до сантиметра, нужна дополнительная информация. Чтобы узнать точное значение, загляните в руководство пользователя – там все прописано. Если в мануале ничего не указано, поищите другую техническую документацию к СМ.

Удлинение

Обычно максимальная длина шланга не превышает двух метров, а чаще составляет всего полтора. Если трубка намного короче, или стандартного размера вам недостаточно, можно пойти на хитрость – вместо того, чтобы удлинить шланг слива, приобретите новый, достаточной длины.

Внимание! Приобрести деталь вы сможете в магазине, специализирующемся на продаже сантехники, или в сервисном центре. Если же вы не нашли то, что искали, переходите в «онлайн» — найдите нужную деталь в интернете.

Чтобы заменить деталь, придется разбирать корпус. Если вы не готовы к столь радикальным действиям, есть более простое решение – соединение 2-х шлангов стиральной машины. Чтобы нарастить сливной шланг, возьмите:

Еще одну новую деталь.
Качественные хомуты.
Соединитель для сливных шлангов.

В принципе, можно сэкономить на хомутах, если соединение будет плотным. Но чтобы в этом убедиться, вам придется неоднократно посетить магазин – сначала купить соединитель, а потом и хомуты, если возникнут сомнения в герметичности. Также хомуты пригодятся в обязательном порядке, если не получится подобрать соединитель.

Если вы купили соединитель

Зафиксируйте шланги в соединителе с двух сторон.
Зафиксируйте хомутами.
Установите на машинку и канализацию.
Запустите тестовую стирку, если все нормально – машинкой можно пользоваться.

Без соединителя

Отыщите пластиковую или резиновую трубку. Ее размер должен быть таким, чтобы она наделась на оба шланга.
Купите хомуты.
Трубка надевается на шланги таким образом, чтобы они сошлись в центре. Чем плотнее сидит трубка, тем лучше.
Используйте хомуты для более плотного прилегания.

Если вам не хватает допустимой длины в 3,5 метра, то есть и другие выходы из ситуации:

Установить технику поближе к коммуникациям.
Приблизить сам слив.

Хотите наглядно увидеть, как удлинить сливной шланг? Предлагаем видео:

Разобравшись в том, как удлинить слив стиральной машины, вы решили лишь часть задачи. А нужно же еще придумать, что делать со шлангом залива воды, если его длины тоже не хватает. Обо всем этом – ниже.

Наращиваем шланг залива воды

Не знаете, как удлинить заливной шланг? Все предельно просто: вместо того, чтобы нарастить шланг подачи воды, купите деталь подлиннее. Продается она там же, где и детали для сливной системы. Чтобы поменять деталь, разборка СМА не нужна. Действуйте так:

Отключаете СМ от водоснабжения, если она была к нему подключена.
Откручиваете крепления (вручную, без инструмента, чтобы не повредить пластиковые крепежи).
Устанавливаете новую деталь. Закручивая крепления, не используйте инструменты – все делайте вручную.
Открываете вентиль и проверяете герметичность всех соединений.
Если все нормально, приступаете к стирке. Хотя бы к тестовой.

Если же шланг подходящей длины вы не нашли, то можете удлинить его. Обычно шланг для подвода воды удлиняется вторым таким же элементом, но вам понадобится переходник. Используйте ниппель из латуни 3х4 дюйма. Чтобы нарастить шланг для подачи воды в стиральную машину, просто накрутите ниппель на каждый шланг, и все – работа проделана успешно.

Дополнительные советы

Если вам пришлось наращивать или менять детали, не забудьте проверить, хватает ли вашей машинке шнура для подключения к электросети. Если шнур слишком короткий, или напротив – розетка далеко, значит, нужно обратить внимание и на этот момент. Для подключения стиральной машины к сети удлинители лучше не использовать. Это чревато серьезными поломками: такие фильтры-удлинители часто провоцируют пожар.

Теперь вы знаете, как происходит удлинение сливного и заборного шланга стиральной машины. И где бы ни стояла ваша стиралка, вы всегда найдете способ успешно подключить ее ко всем коммуникациям.

Можно ли наращивать слив у стиральной машины?

Когда-то очень давно слышал страшилку, что штатный сливной шланг нельзя наращивать и есть ограничения по максимальной длине. Так ли это?
А то возникла проблема – от места стоянки СМ (с вытянутым шлангом) до сливной трубы не хватает см 60-70, можно ли нарстить и если да – то чем?

таким же шлангом и пластмассовым переходником

сансэй написал :
таким же шлангом и пластмассовым переходником

И шланги длиной до 4м уж точно, и двухштуцерный белый переходник видел в строймагах

Наращивал 4-х метровым. Машинка с таким длинным шлангом отпахала лет 10. Обстирала за это время двоих новорожденных и остальных членов семьи – т.е. пахала будь здоров. Щя накрывается – коммандаппарат стал подвисать

все верно – нарашивать можно до 4 м, штуцер берите на 21 или 22мм(точно не помню) если будет только на 19 то лучше сразу прикупить хомутики 16-27

2a_tak
Можно. Но желательно сделать небольшой уклон для стока воды. У меня Electrolux EWS 1046 уже 4 года, шланг 5 м + родной. Пока уклон не сделал остатки порошка (ну или что то типа этого ) собирались в шланге приходилось промывать 1-2 раза в год.

Elden написал :
Пока уклон не сделал остатки порошка (ну или что то типа этого ) собирались в шланге приходилось промывать 1-2 раза в год.

При установке машины требуется из сливного шланга сделать типа “сифон”. И где тогда должен быть уклон?

5 метров+родной = это уже явный перебор. В инструкции на СМ что сказано??

А проложить канализацию под уклоном 40 или 32 (если найдёте) не получится? Вроде поэстетичней будет?

2ssolovov
От “сифона” до канализации.

2Юбер
А кто ж ее читал :yu

2 Elden
Помпа сдохнуть может.

Юбер написал :
Помпа сдохнуть может.

Не сдохла за 10 лет.

Да, забыл указать – что был доп шланг 4 метра + родной от машины.
“Сифон” из шланга сделал прямо перед раковиной.

2 KVK
4 метра = это ничего, допустимо. Да и техника 10 лет назад понадежнее была.
А вот 5 метров многовато будет. Может не дожить.

У меня и от стиралки и от посудомойки – по 6 м до канализации. Уже 6 лет.

А инструкции на технику писАли идиоты?
Вы лично можете делать хоть 20 м, другим только не советуйте, ага?

Юбер написал :
А инструкции на технику писАли идиоты?

Нарушение инструкции – возможный отказ от гарантии если сдохнет помпа. но ведь не обязательно показывать мастеру этот длинный шланг К его приходу можно и бак для слива рядом поставить

Есть еще момент – при длинном тонком шланге, проложенном с постоянным уклоном возрастает вероятность самослива.

Так что если есть возможность – делать ПП трубой 40 с уклоном 2. 3 см/м или больше.

Юберу
Читать инструкцию – это правильно.
И на сайте этом тоже проще будет. Что ни спросят – а Вы – читайте инструкцию, там все написано.
И главное – все верно. 4 м – нормально, 5 – многовато, 6 – перебор.
Ведь так в инструкции написано!:yu :yu :yu
Так держать.

заглянул в инструкцию по монтажу – доп. шланг ок. 2-х метров

2 Bobson1964
Обычно у нечитающих инструкцию потом возникают вопросы на этом же форуме типа – помогите, СМ не сливает воду и т.п.

Во!!
А с вашим подходом и не помочь им. Мол – сами дураки.
Но не поленился, поднял инструкцию (у меня Candy CSF 458 E) Никаких указаний на максимальную длину шланга Как же мне быть? Оставить 6 м (ведь уж сколько лет работает), или отрезать 2 м согласно Вашим рекомендациям?

Какая машина, такая и инструкция. Макаронники еще и не то могут. И в инете не нашли?

Bobson1964 написал :
Оставить 6 м (ведь уж сколько лет работает), или отрезать 2 м согласно Вашим рекомендациям?

Чего думать-то, резать надо!

2Wazawai Кстати, в данной инструкции правильно показано как и где использовать пластмассовый держатель шланга.

a_tak написал :
Можно ли наращивать слив у стиральной машины?

В Вашем случае можно без проблем
Лучше сразу купить слив нужной длины. Если денег мало, купите добавочный. Они стыкуются без всяких переходников.

Не забудьте сделать петлю на задней стенке стиралки

шпийон написал :
Не забудьте сделать петлю на задней стенке стиралки

Я, когда машинку купил, подключил всё сам, слив-залив, отдельно проводку до счётчика провёл, и вызвал мастера-установщика, рекомендованного магазином. Он принял мою работу и штампанул паспорт – т.е. он мою работу одобрил и за неё подписался. Другими словами – 4 метра шланга его абсолютно не напрягли.

a_takЦитата:
Сообщение от шпийон
Не забудьте сделать петлю на задней стенке стиралки

что за петля?
Петля нужна, чтобы вода самотеком не вытекла из бака при стирке.

Юбер Какая машина, такая и инструкция. Макаронники еще и не то могут. И в инете не нашли?
То есть, все машины итальянского производства вы заведомо выводите из списка приличных и ваши советы на них не распространяются?
Слава богу, тогда на своей Канди оставлю шланг 6 м. Резать не буду.

Как грамотно удлинить сливной и наливной шланги для стиральной машины

Перед приобретением стиральной машины хозяин предварительно предусматривает, где аппарат будет установлен. Но иногда место расположения приходится менять. Впоследствии возникают трудности с подключением к водопроводу и сливу, которые связаны с недостаточной длиной заливного или сливного шланга.

Виды шлангов

Шланги в стиральных машинах используются для залива и отвода воды. Трубки соединяются СМА с водопроводом и канализацией. Виды:

Наливной. Через него подаётся вода в стиральную машину. Может быть резиновым, армированным, оснащённым системой «Аквастоп». Армирование сделано из нейлона или металла. Отличаются стоимостью и сроком эксплуатации.

Сливной. Через него вода удаляется из бака в канализационную трубу. Изготавливается из полипропилена с фитингами для подсоединения с обеих сторон. На рынке шланги представлены в разных вариантах.

До 5 м длиной. Хорошо соединяются между собой.
Бухты. Подвержены засорам при использовании в качестве сливов.

Телескопические. Очень удобны в плане регулировки длины.
С системой «Аквастоп». Отличаются высокой стоимостью, но безопасны в эксплуатации. Защищены от протечек.

Рейтинг стиральных порошков

Когда нужно удлинять и насколько можно?

Как правило, стандартная длина не более 2 м, но в основном около полутора. При меньшей, сливной шланг понадобится удлинить. Иногда это нужно делать, по причине расположения машины в помещении и места канализации и кранов водопровода. Как вариант, можно приобрести более длинный на замену.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Для замены потребуется разобрать машину, что требует определённых навыков и знаний. Удлинить слив не разбирая корпус, можно соединив между собой 2 (новый и имеющийся).

Удлинение сливного

Стандартная длина сливных шлангов для автоматических стиральных машин от полутора до двух метров. Для установки более длинных, СМА необходимо разбирать. Только таким образом можно осуществить замену.

Определиться с размером

Потребуется при помощи рулетки измерить расстояние, нужное для подключения. Необходимо делать это без натяжения, чтобы шланг не был натянут. Лучше предусмотреть чуть большую длину.

На рынке представлены эластичные трубы различного диаметра и размера, поэтому подобрать подходящий не составит труда. В случае потребности удлинения сливного шланга, главное-знать меру.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Кроме этого, такой размер приводит к повышенному износу помпы и выходу её из строя раньше времени.

Выбор специального соединения

Фитинги выглядят как пластиковые трубочки небольшого размера. Они присоединяются к концу шланга и закрепляются хомутом. Размеры бывают разными — от 1, 6 до 2, 7 см. Поэтому подбираются в соответствии с диаметром шланга.

Заменить специальный соединитель можно обычной пластиковой трубкой, которая закрепляется при помощи хомута. Но лучше этого не делать, т. к. приводит к протечкам и проблемам с соседями.

фитинг для удлинения сливного шланга

Инструменты и материалы

Для того чтобы удлинить сливной шланг стиральной машины, нужно заранее подготовить всё необходимое. Для выполнения задачи понадобится:

Новый шланг.
Хомуты хорошего качества.

Хомуты покупать не обязательно, без них можно обойтись, но при их наличии соединение будет более надёжным и плотным. Также они незаменимы в случае отсутствия хорошего соединителя.

Удлинение

После того, как всё подготовлено, можно приступать непосредственно к работе. Для начала потребуется одеть соединитель и прикрепить к нему хомут, который затянуть при помощи отвертки. При этом натяжение не должно быть слишком тугим.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

удлинение шланга слива

Подключение к сливу

Завершающим этапом работы по удлинению шланга является подготовка к эксплуатации стиральной машины. Для этого необходимо подсоединить сливную трубу к канализационной напрямую или через сифон. Самый простой способ — опустить один конец в ванну или унитаз, при этом желательно закрепить держателем. Затем запустить процесс стирки, и проверить качество соединения на наличие протечек.

Онлайн-диагностика стиральной машины

Если Ваша машинка перестала нормально стирать или полоскать белье, то произошел какой-то сбой или случилась поломка. Вы можете самостоятельно попробовать найти проблему.

Выберите какую операцию не выполняет Ваша стиральная машина:

1. Не сливает 2. Не вращает барабан 3. Не отжимает белье 4. Шумит, стучит, гудит при отжиме 5. Не включается

Как удлинить заливной шланг?

Удлинение заливного шланга не составляет никаких проблем. Проще всего приобрести деталь большего размера, чем может потребоваться. Сделать это можно в магазине сантехники. Рынок предлагает большой выбор деталей на любой вкус. Разбирать для этого стиральную машину не нужно.

фитинг для удлинения заливного шланга

Отключить СМА от электропитания и водопровода.
Открутить крепление в соответствии с типом.
Заменить шланг и закрепить без использования инструмента.
Открыть вентиль и убедиться в герметичности соединений.
Проверить качество в процессе стирки.

Если нет шланга необходимого размера, понадобится удлинение. Для этого нужен ещё один шланг и переходник. Делается это при помощи латунного ниппеля размером от 3 до 4 дюймов. Наращивание выполняется путём накручивания ниппеля на каждый из элементов.

Удлинитель сливного шланга для стиральной машины: как установить

При покупке стиральной машины важно правильно выбрать место для установки. Идеальное месторасположение подразумевает беспрепятственный доступ к канализации, воде и электросети. Однако иногда возникает ситуация, когда агрегат невозможно установить вблизи всех коммуникаций. Это приводит к необходимости удлинить сливной шланг стиральной машины. Как правильно это сделать, чтобы не нарушить работу техники?

Когда необходимо удлинять шланг

Потребность в удлинении сливного шланга возникает в том случае, когда невозможно установить агрегат вблизи канализации. Такая проблема может стать актуальной при размещении агрегата на кухне или в прихожей. Длина стандартного шланга составляет 1,5 м и зачастую его не хватает для подключения к канализации. Чтобы исправить ситуацию, его можно нарастить самостоятельно или приобрести новый, необходимой длины.

Необходимые инструменты и детали

Прежде чем приступать к процессу, приобретите необходимые детали и подготовьте инструменты. Прежде всего понадобится отрезок резинового шланга. Перед покупкой определите, какой длины деталь требуется. Для этого при помощи рулетки померяйте расстояние от стиральной машины до входа в канализацию. Обязательно сделайте припуск в пару сантиметров, учитывая, что шланг не должен быть в натянутом состоянии. Лучше приобретите большую деталь – лишнее всегда можно отрезать.

Специалисты по ремонту стиральных машин не рекомендуют использовать шланг длиной более 3,5 м. Мощность сливного наноса обычно не рассчитана на большее расстояние до канализации. В случае, когда шланг слишком длинный, помпа будет работать на износ и потреблять много электроэнергии. Это может привести к нарушению работы всего агрегата.

Чтобы удлинить сливной шланг стиральной машины, потребуются два хомута размером 16 х 27 см. Также приобретите соединитель (муфта). Это небольшая пластмассовая трубка, которая вставляется в шланги, соединяя их между собой.

Диаметр дополнительного шланга на разных концах может быть одинаковым или отличаться на пару миллиметров (например, 19 и 22 мм). Узкий край крепится к канализации или сливному насосу стиральной машины. Широкий присоединяется к муфте.

Для удлинения шланга также подготовьте отвертку. Она понадобится для зажима хомутов.

Как нарастить сливной шланг стиральной машины: пошаговая инструкция

Для того чтобы удлинить сливной шланг стиральной машины, выполните следующие действия:

Подготовьте все необходимые детали и инструменты.
На концы соединяемых шлангов наденьте хомуты.
С помощью муфты соедините два шланга.
Отверткой затяните хомуты. Не переусердствуйте, чтобы не повредить детали.
Присоедините один конец шланга к сливному клапану стиральной машины, а другой к канализации.
Выберите самую короткую программу и запустите агрегат вхолостую. Убедитесь, что в месте соединения шлангов отсутствует протечка.

Особенности замены сливного шланга в агрегатах разных моделей

Если нарастить шланг невозможно, необходимо выполнить его замену. Для этого следует знать особенности конструкции агрегата. Вне зависимости от модели шланг присоединяется к сливному насосу. Его месторасположение отличается в разных агрегатах, и добраться до него порой бывает непросто.

Сливной насос в стиральных машинах Ariston, Samsung, Indesit, Ardo, LG располагается внизу устройства. Чтобы получить к нему доступ, наклоните или переверните агрегат, снимите нижнюю крышку и сливной фильтр. Затем открутите хомут и отсоедините трубку. Установите новый шланг и выполните все манипуляции в обратном порядке.

Агрегаты известных брендов Bosch и Siemens отличаются сложной конструкцией. Чтобы получить доступ к сливному насосу и отсоединить шланг, выполните следующие действия:

Снимите лоток для порошка.
Ослабьте хомут, фиксирующий резиновую манжету, и снимите ее.
Открутите болты, которые удерживают переднюю панель стиральной машины, и снимите ее.

Только выполнив все вышеописанные действия, вы получите доступ к насосу и сможете снять старый шланг.

Чтобы получить доступ к сливному насосу в стиральных машинах марок Zanussi и Electrolux, необходимо снять заднюю стенку. Для этого открутите саморезы, удерживающие верхнюю крышку, и снимите ее. Затем отвинтите болты, которые фиксируют заднюю стенку. Снимите часть корпуса и отставьте в сторону. Ослабьте хомуты и произведите замену шланга.

В агрегатах с вертикальной загрузкой, например фирмы Beko, сливной насос располагается сбоку. Чтобы получить к нему доступ, нужно снять боковую крышку.

Удлинение или замена сливного шланга в стиральной машине не требуют особых знаний и мастерства. Выполнить все действия можно самостоятельно. Главное, по окончании процесса проверить надежность всех креплений и убедиться в отсутствии течи.

Видео

Удлинить сливной шланг или произвести его замену достаточно просто. Как правильно это сделать, смотрите в следующем видеосюжете:

Молодая мама, жена и фрилансер по совместительству. Будучи юристом по образованию, привыкла собирать и предоставлять максимально полную и достоверную информацию. Постоянно совершенствуется в профессиональной сфере и стремится к личностному росту и развитию.

Нашли ошибку? Выделите текст мышкой и нажмите:

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м 2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Как удлинить сливной шланг в стиральной машине

Приобретая стиральную машинку, люди заранее знают где она будет располагаться. Однако, имеют место случаи, когда приходится менять место дислокации данной техники. Чаще всего это происходит по причине удаленного расположения коммуникаций. Поэтому данная статья расскажет читателю, как установить удлинитель сливного шланга стиральной машины.

Когда необходимо удлинять шланг?

Большинство современных стиральных машин оснащаются сливными элементами, длина которых не превышает 150 см. По мнению производителей, такого показателя должно хватить для нормальной эксплуатации прибора.

На практике бывают ситуации, когда приходится увеличивать длину этого компонента. Это можно сделать несколькими способами.

Методы удлинения шланга

Удлинитель сливного шланга для стиральной машины может быть создан следующими двумя способами. Каждый из способов имеет свои отличительные особенности.

На первый взгляд в этом способе нет ничего сложного, однако на практике все обстоит совершенно иначе. Дело в том, что на многих моделях стиральных машин шланг крепится изнутри.

Для демонтажа элемента придется снимать переднюю панель. За такую работу возьмется не каждый. К тому же, откручивание панели приведет к потере гарантии, предоставляемой продавцом. По этой причине специалисты не рекомендуют замену шланга на новых стиральных машинах.

Более рациональным решением будет удлинение трубки. Для начала необходимо определиться с длиной до которой будет удлинен данный компонент. Следует принять во внимание тот факт, что шланг не должен иметь сильно натянутых мест. Поэтому рекомендуется оставлять небольшой запас.

Многие люди в стремлении избежать натянутых мест, приобретают шланги повышенной длины. Таким образом они получают новую проблему. Излишняя длина создает большую нагрузку на насос сливного типа. Ему приходится затрачивать больше мощности для выкачивания воды через длинную трубку. В результате деталь раньше выходит из строя.

Стоит добавить, что сливная трубка должна быть защищена от внешнего воздействия. Этот компонент нужно расположить так, чтобы никто не мог наступить или случайно повредить его.

Виды трубок сливного типа

Данный элемент представляет собой пустую изнутри трубку, основным предназначением которой является вывод отработанной жидкости из стиральных машин. Вода выводится при помощи специальной откачивающей помпы. Трубку с одной стороны монтируют к машинке, а с другой – к канализации.

На рынке имеется два вида сливных шлангов. Первый – бухтовидная труба, состоящая из нескольких модулей. Протяженность каждого модуля составляет 50-55 см. На концах присутствуют засечки, которые можно разрезать во время установки. Благодаря этому можно с легкостью подобрать наиболее подходящую длину сливной системы.

Второй вид – шланг телескопического типа. Промышленность выпускает его в сжатом виде. Полую 50 сантиметровую трубу, можно растянуть до 200-250 см. Это позволяет экономить на хранении и транспортировке данной продукции.

Главным недостатком этого варианта является гофроволна, проходящая по внешней стороне трубки. В процессе эксплуатации она создает сильную вибрацию. Также, следует проявлять аккуратность во время установки такого шланга.

Особенно в ситуациях, когда необходимо растягивать трубку. Сильная нагрузка может привести в повреждениям поверхности, которые приведут к неисправности системы.

Используемые материалы

Для удлинения сливной системы понадобятся следующие материалы:

Соединительные элементы для стыковки старой и новой трубок. Данная деталь представляет собой пластиковую трубу, к концам которой необходимо присоединить элементы сливной системы.

При помощи хомутов края сливной системы крепятся к соединительному элементу. Стоит отметить, что одна сливная трубка может иметь конца разного диаметра. Чаще всего, тонкий конец крепят к машинке, а утолщенный к удлинительному компоненту. Это необходимо учитывать приобретая хомуты.

Способы организации слива

Подключить сливной элемент к стиральной машинке можно одним из следующих способов:

Используя специальный фиксирующий компонент. Трубка крепится к краю ванной или к бортику раковины.
Прикрепив дренажную систему непосредственно к канализационному сифону.
Установить дополнительное колено к трубе дренажного типа.

Ход работы

Процесс удлинения можно разбить на несколько этапов. Для начала необходимо отключить машинку от электрической сети и системы водоснабжения. Далее, края шлангов вставляются в соединительный элемент. При этом, края должны занимать половину внутреннего пространства трубки.

Трубка должна плотно упираться в разграничительный элемент. Только так можно обезопасить себя от утечки воды.

После, на концы шлангов устанавливаются хомуты. Их нужно зафиксировать отверткой. В случае с пластиковыми наконечниками фиксацию следует осуществлять максимально аккуратно.

После затягивания хомутов следует проверить плотность фиксации трубки. Она не должна выпадать или свободно двигаться.

Затянув хомуты необходимо присоединить свободный конец трубки к канализации, сифону или ванной. При этом следует проследить, чтобы шланг не имел перекрученных или заломленных мест.

Конец сливной системы не должен находиться в воде. В противном случае, будет создаваться дополнительное сопротивление, которое будет заставлять насос увеличивать мощность. Это снизит эксплуатационный ресурс данного элемента.

Необходимо упомянуть, что сливной шланг не должен располагаться на высоте 1 м, выше выходного крепления в стиральной машине. Если разместить его выше этого уровня, то будет создана дополнительная нагрузка на насос, что крайне нежелательно, для этой детали.

Перед тем, как начинать использовать машинку с удлиненным шлангом, нужно провести тестовую стирку. Это поможет проверить качество выполненной работы и поможет избежать лишних проблем в дальнейшем.

особенности соединительных быстросъемных муфт, тонкости выбора коннектора, характеристики байонетного соединения

Использование и прокладка водопровода будет проще с применением специальных соединительных элементов. Рабочий процесс еще более упростится, если крепления для шлангов будут быстросъемными. Такие изделия бывают различных модификаций. Вариации отличаются размером, функциональностью, материалом изготовления.

Что это такое?

Соединительные муфты для шлангов, называемые «коннектор», представляют собой обычный штуцер. Изделие представлено в довольно широком ассортименте. Основная особенность всех вариантов – хорошая гидроизоляция при высоком давлении внутри шланга.

Современный соединитель для шлангов рассчитан на любые потребности. Устройства легко совмещаются со шлангами популярных диаметров. Кроме того, позволяют быстро соединять и разъединять дополнительные устройства, например поливочный пистолет, насосное оборудование, сантехнические приборы. Все быстросъемные соединительные муфты имеют идентичный выход под ниппель, который соединяет адаптер с краном, оросителем или поливочным дождевателем.

В качестве материала изготовления деталей используются сплавы различных металлов или ПВХ. Изделие выбирается в соответствии с задачами, которые будут выполняться. Понятно, что пластиковые коннекторы дешевле в цене, но они способны выдержать давление до 10 бар. Изделия из металлических сплавов прочнее, поэтому способны выдержать давление до 15 бар. Самыми прочными считаются латунные варианты, которые способны выдержать давление от 15 бар.

Пластиковые коннекторы удачно подходят для полива грядок, в качестве распылителя или усилителя водяного напора. Латунные коннекторы очень качественные, они используются при создании промышленных магистралей, даже на пищевых предприятиях. Муфтами можно скрепить два шланга одинакового или разного диаметра. Обычный водопроводный коннектор может быть с резьбой или без нее, но оба варианта будут надежными, исключат любые протечки.

Коннектор может пригодиться, если нужно монтировать дождевальную насадку. Под такие цели предусмотрены специальные точки, называемые «аквастоп». Подачу воды можно быстро перекрыть специальным клапаном на соединителе, не перекрывая водопровода. При этом насадка без резьбы снимается со шланга довольно быстро: нужно стянуть муфту с гайкой на себя.

Одевается тоже просто: подвижный элемент коннектора вкручивается до щелчка.

Характеристики

Часто под коннектором подразумевается муфта. Однако этот элемент включает крышки и соединительную резьбу. Крышка вкручивается в соединительную трубку, а последняя вставляется в резиновую трубку. Детали связываются наружной или внутренней резьбой определенного диаметра. Быстрые соединения цепляются к ниппелю и легко вытаскиваются.

Классический коннектор включает три детали.

Удерживатель трубки с внешней деталью корпуса, в который помещается шланг. Он обычно плотно сидит внутри соединителя.
Механизм отщелкивания, который и обеспечивает быстрый съем изделия.
Закручивающаяся крышка, с помощью которой резиновая трубка крепится в коннекторе. Она с внутренней резьбой, поэтому может накручиваться на удерживающее устройство.

Если коннектор имеет автоматическое закрытие, устанавливается еще и стоп-клапан. Это обычный поршень с резинками, обеспечивающий полную герметичность.

Клапан открыт в соединенном положении, а после разъединения закрывает трубку, создавая давление в шланге, так как поток напора от водопровода не прекращается.

Стандартные коннекторы выпускаются на основе обычных размеров шлангов, которые соответствуют ГОСТ. Существуют еще универсальные изделия, но по причине своей дороговизны они используются редко.

Коннектор 3⁄4 соединяет соответствующие 3/4 шланги. Этот диаметр равен 19 мм.

Соединители размером 1 дюйм рассчитаны на шланги в 25–26 мм в диаметре.
Коннектор 1⁄2 рассчитан на трубки 12 мм в диаметре.
Соединители 1⁄4, 3⁄8, 5⁄8 считаются нечасто использующимися, но они тоже есть в продаже и рассчитаны на соответствующие шланги.

Коннектор быстрого соединения трубок распространен среди садоводов-огородников. Быстрое соединение применяется для подключения шланга к оборудованию автомойки. Покупка подходящего адаптера должна быть основана на таких факторах:

диаметр шланга и размер ниппеля;
мощность давления в трубке;
характеристики внешней среды.

Виды

Основное качество всех видов быстросъемных коннекторов – взаимозаменяемость. Пластиковые переходники для поливочных целей могут использоваться самые разные.

Один из самых популярных видов креплений элементов в различных сферах – байонетное соединение. Оно универсальное и быстровыполнямое. Обычно достаточно осевого поворота или перемещения вокруг оси одной части относительно другой. Само обозначение «байонет» переводится как «штык» и является действующим обозначением крепления штыка к стрелковому оружию.

Байонетным способом соединяются детали в электричестве, в основном высокочастотные разъемы. Байонетным соединением крепятся все пожарные рукава. Оно же используется для быстрого крепления объектива к фотоаппарату. Этот механический рычаг вытеснил многие резьбовые соединения, которые применялись раньше, например, в железнодорожной и автомобильной сферах.

Это универсальное быстросъемное соединение.

Пластмассовый или латунный штуцер – это изделие, на одном из концов которого присутствует внутренняя или наружная резьба, а на другом есть «елочка», на которую надевается шланг.

Виды штуцеров с «елочкой» подразделяются на:

приварные;
без шестигранника;
двойной (елочка-елочка).

Эта соединительная деталь предназначена для крепления шлангов для полива, пищевых рукавов к оборудованию или к системе трубопроводов в целом. Штуцер бывает стальной (из черной либо нержавеющей основы), латунный, медный и из прочих металлов, например ПНД, или резиновый.

Соединение тоже быстроразъемное, удобное в применении, но не универсальное, так как различается размерами.

Как выбрать?

Если коннектор планируется использовать в бытовых целях, достаточно дешевого пластикового экземпляра, но универсального типа. Если купить неподходящий вариант, придется искать дополнительные переходники, а это лишняя трата средств.

Если поток воды нужно разделить на несколько шлангов, можно сразу выбирать разделяющие коннекторы с функцией «аквастоп». Закрывающие клапаны закроют потоки воды к ненужным шлангам. При этом не придется перекрывать весь напор от основного крана.

Если коннектор выбирается под поливочную насадку, стоит понимать, что они отличаются формой струи. Если напор будет постоянно слишком сильным, хрупкие растения могут и пострадать.

Для популярной у садоводов насадки «пистолет» с несколькими режимами дождевания подойдет универсальный экземпляр соединителя, а не усиливающий напор.

Почти для всех видов разъемов, в том числе для быстросъемных, есть понятия «мама» и «папа». «Мамой» считается деталь, на которую обычно надевается «папа».

Еще быстросъемные соединения принято подразделять по давлению.

ISO-A – подходит для обычной бытовой системы с низкими напорными показателями.
IRG – универсальные экземпляры, подходящие для различных, в том числе технических, систем.
TGW соединители нужны для магистралей с рабочим давлением от 300 до 1000 бар. Детали выдерживают импульсивные и гидравлические удары.
HPA соединения выдерживают давление до 700 бар российского производства.

Тонкости использования

Подключение шлангов лучше всего производить при помощи подручных инструментов. Резиновая трубка присоединяется к источнику воды хомутом. Лишний вентиль увеличит вес садовой конструкции. Другой конец трубки можно соединить с разветвителем, который будет быстро пускать/блокировать напор.

Если шланг обычный садовый, без резьбы, его можно дооборудовать специальным переходником под коннектор, который имеет резиновый или гофрированный штуцер. К этому разветвителю можно подключить любой шланг с коннектором и выполнить разводку целой системы для полива огорода.

Кроме садовых шлангов, использование коннекторов допускается в быту, например, для подключения стиральной машинки.

Стандартный шланг этой бытовой техники повреждается или бывает недостаточно длинным.

Ситуацию можно исправить при помощи качественного быстросъемного соединения. Наконечники у отводов стиральной машинки чаще пластиковые. Внутрь его просто заводится подходящий отрезок трубы по внешнему диаметру. К нему фиксируется резиновый наконечник, а вся конструкция закрепляется хомутами.

Наращивание шланга тоже легко выполнить быстросъемными соединителями.

В качестве трубы подойдет стандартная металлопластиковая трубка, а соединение выполняется по предыдущей схеме.

При помощи коннекторов можно улучшить обычный кухонный кран, присоединив к нему разбрызгиватель с быстросъемным соединителем. Выбирая разбрызгиватели, следует учитывать, что изделия комплектуются коннектором «мама», значит, второе устройство соединения, которое будет цепляться к крану, должно быть типа «папа».

Еще один момент следует учесть при выборе соединителей: изделия одинакового размера и предназначения, но разных производителей могут не подойти друг к другу. Фитинги следует использовать только после прочтения инструкции. Монтаж можно обеспечить и своими руками, главное, чтобы работы были аккуратными и качественными.

Соединители, использующиеся на улице, важно своевременно очищать от загрязнений. Это продлит срок эксплуатации изделий.

О том, что такое быстросъемные соединители шлангов, смотрите в видео ниже.

Соединители, муфты, втулки, гайки, краны

Группа компаний ГЛОБУС Интернейшнл — авторизованный дистрибьютор GF в России и СНГ с 1996 года.

GF представляет полную гамму продукции для полива.

Основная сфера — поверхностный полив, и для этого есть целый ряд продуктов:

Соединители для шлангов GF — интернет-магазин

ПОЛУЧИТЬ 2 ЛИНИИ ИЗ ОДНОГО КРАНА и одновременно присоединить 2 переходника. Потоки воды регулируются отдельно друг от друга. Артикул 3070	Для соединения с краном без резьбы используйте артикул 3440 и артикул 3446 Для соединения с резьбовыми кранами, используйте: Для 3/4″ — артикул 3433 для 1″ — артикул 3432 для 1/2 и 3/4 — артикул 3435
НУЖНА ДВОЙНАЯ ЛИНИЯ? Шланг, подсоединенный к крану, можно раздвоить и получить 2 независимые линии. Артикул 3451.	ПОЧИНИТЬ ПОВРЕЖДЕННЫЙ ШЛАНГ или обьединить 2 шланга. Для шлангов диаметром 1/2 дюйма и 5/8 дюйма артикул 3439. Для шлангов диаметром 3/4 дюйма — артикул 3437. Универсальное соединение для шлангов 1/2″, 5/8″, 3/4″ — артикул 3443. Для шлангов 1″ — артикул 3442.
СОЕДИНИТЬ 2 ЛИНИИ ШЛАНГА. Вы можете соединить 2 линии с быстросоединяемыми муфтами с помощью соединителя артикул 3450.
ПОДСОЕДИНИТЬ ЛЮБОЙ РАСПЫЛИТЕЛЬ ИЛИ ОБОРУДОВАНИЕ. Муфта устанавливается на конце шланга. Бывает 2-х типов с аквастопом и без. АКВАСТОП блокирует поток воды при отсоединенном устройстве. Быстросоединяемые муфты с аквастопом: Для шланга 1/2″, 5/8″, 3/4″ — артикул 3017. Для шланга 1/2″, 5/8″ — артикул 3015. Для шланга 3/4″ — артикул 3012. Стандартные быстросоединяемые муфты: Для шланга 1/2″, 5/8″, 3/4″ — артикул 3027. Для шланга 1/2″, 5/8″ — артикул 3020. Для шланга 3/4″ — артикул 3023. Для большого напора и шланга 1″ — артикул 3040.

Переходники резьбовые, адапторы на кран, переходники с муфтой, в России самый популярный размер переходников — адапторов 3/4 дюйма, в ассортименте
представлены резьбовые переходники 1/2″, 5/8″, 3/4″, 1″.
Безрезьбовой переходник — адаптор 11 на 16 мм, переходник с винтом-бабочкой 12 на 18 мм, дюймовый безрезьбовой переходник.
Переходники с 2-мя и 5-тью выходами и кранами, кран-буксы с газовой резьбой (20-27 мм).
Быстрые соединители для шланга — открытые и с системой стоп-вода (аквастоп) — для прекращения подачи воды при смене пистолета — разбрызгивателя или поливочной установки — всех размеров и универсальные. Открытые быстрые соединители устанавливаются на шланг возле крана подачи воды, а соединители системы аквастоп (стоп вода) устанавливаются на конце шланга. Благодаря аквастопу Вам не надо идти к крану и перекрывать его при смене поливочной насадки, вода остановиться сама при отсоединении пистолета — разбрызгивателя, мойки, душа или дождевателя. Опять же — самый популярный размер соединителя в России — для шланга 3/4 дюйма.

Обратите внимание на качество пластика соединителей GF! Оно высочайшее! В отличии от китайской продукции, в которой сгибание и разгибание пластиковых элементов для крепление шланга приводит к их поломке, итальянское качество пластмассы гарантировано компанией GF.

Быстрые соединения Soft touch — из пластика и резины. Они также имеют все типоразмеры. Это те-же самые по функциям быстрые соединители, только их приятнее держать в руках, благодаря мягким резиновым вставкам. В отличии от китайской продукции, где резиновый элемент влит в пластик, у GF резиновый элемент соединения — сьемный, он сделан отдельно. Важный элемент соединителя — пружина в полиацетатной смоле — это так называемый пластик с памятью. Можно соединять и разьединять шланг с поливочным устройством миллион раз, но каждый раз пластиковая пружина будет возвращать внешний корпус на свое место, как и впервый раз. При производстве пружины в полиацетатной смоле очень важно качество исходного сырья.
Быстрые соединения Soft touch — из пластика, резины и металического основания.
Муфты для ремонта резиновых шлангов — муфта в разрыв шланга позволяет также удлинить шланг, муфта с быстрым соединением и тройная муфта, позволяющая соединить три шланга между собой.

Сливной и заливной шланги для стиральной машины — виды, выбор, подключение: tvin270584 — LiveJournal

Заливной шланг для стиральной машины

Шланг подачи воды соединяет стиральную машину с трубой водоснабжения и служит для наполнения бытовой техники необходимой жидкостью.

Наливной шланг может быть следующего вида:

Резиновый водопроводный шланг;

Армированный (стандартный резиновый шланг защищается дополнительным слоем, что придает ему дополнительную прочность). Для армирования резинового шланга применяются металл, нейлон;

Резиновый шланг для подачи воды с системой Аквастоп. В основном шланге располагается дополнительная трубка. При прорыве шланга внутреннее пространство заполняется водой, что приводит в действие механизм автоматического отключения подачи воды.

Наливные шланги различаются сроком службы и стоимостью изделий. Наиболее дешевым и самым недолговечным является обычный резиновый шланг. Самым дорогим является шланг с системой защиты от протекания.

Правила выбора

Как выбрать шланг для подключения водоснабжения? При подборе рекомендуется обратить внимание на следующие факторы:

Рабочее давление, которое способен выдерживать шланг. Для многоквартирных домов подойдут изделия, рассчитанные на 20 бар. Для частных домой данный параметр рекомендуется увеличить на 5-10%;

Максимальная температура. Желательно подбирать шланги, рассчитанные на температуру 90 и более градусов. Стандартные шланги выпускаются с запасом прочности и способны выдержать температуру в 100ºС;

Длина шланга. При определении параметра важно учитывать расстояние между бытовой техникой и водопроводной трубой. Шланг не должен быть подключен с натяжением или лишними перегибами. Натяжение или перегибы приводят к снижению срока службы изделия.

Схема подключения

Как подключить шланг к стиральной машинке? Действовать необходимо по следующей схеме:

Производится врезка в водопроводную трубу. На месте врезки устанавливается тройник и отдельный вентиль для местного перекрытия водоснабжения;

К тройнику подключается прямой конец водопроводного крана. Накидная гайка, установленная на шланге, оснащена резиновой прокладкой, но для дополнительной герметизации резьбового соединения можно использовать ФУМ-ленту;

Обратите внимание! В месте соединения наливного шланга с водопроводной трубой специалисты рекомендуют дополнительно устанавливать фильтр, который будет умягчать воду и защищать бытовую технику от мелких попадания частиц мусора, содержащихся в воде

Изогнутый конец шланга подключается к соответствующему входу стиральной машины. При покупке отверстие для шланга защищается заглушкой, которая снимается непосредственно перед установкой;

Проверяется работоспособность и герметичность системы наполнения бытовой техники.

Сливной шланг стиральной машины

Сливной шланг предназначен для отведения отработанной воды из стиральной машины.

Шланг слива воды из стиральной машины изготавливается из полипропилена. На концах шланга располагаются фитинги для подключения устройства.

В магазинах можно приобрести следующие виды шлангов:

Стандартный шланг определенной длины. Производители выпускают шланги длиной от 1 м до 5 м;

Телескопический шланг. Гофрированный шланг можно растянуть на нужную длину. При этом исключается возможность образования лишних перегибов. Основным минусом телескопического шланга является подверженность образованию засоров, так как внутренняя поверхность шланга также гофрированная.

Схема подключения сливного шланга

Слив может осуществляться непосредственно в раковину или ванну, тогда подключение крайне простое. Достаточно всунуть сливной шланг в специальный крюк-держатель, который должен быть в комплекте, и повесить его на край ванны или раковины над стиральной машиной.

Обычно таким способом пользуются те, у кого нет возможности подключить слив к канализации или это просто временный вариант пользования стиральной машиной. Такой слив отработанной воды имеет свои минусы:

Грязную воду постоянно видно во время слива, что может понравиться не каждой хозяйке;

Нельзя использовать ванну, душ или раковину во время работы стиральной машины, так как туда будет периодически стекать грязная вода;

Раковина или ванна будут постоянно загрязняться из-за слива отработанной воды, причем чистить акриловую ванну будет очень сложно.

Если в доме канализационная система в норме и стиральная машина будет использоваться постоянно, то лучше всего организовать подключение сливного шланга непосредственно к канализации. Сделать это можно несколькими способами, в зависимости от возможности и момента подключения машины:

Первым вариантом считается слив грязной воды через отвод сифона. На рынке можно найти множество вариантов исполнения сифона с отводом для подключения сливного шланга. Как правило, их устанавливают под нержавеющую раковину на кухне или в ванной, в зависимости от расположения стиральной машины. Необходимо закрепить концевой фитинг сливного шланга на отводе сифона очень надежно, чтобы не возникло течи в месте стыка. Лучше всего использовать хомуты для дополнительной надежности крепления.

Второй вариант — это монтаж сливного шланга непосредственно в канализацию через уплотнительную манжету. В этом случае необходимо проследить, чтобы шланг был надежно закреплен в манжете, а также имел длину с небольшим запасом. Нельзя допускать, чтобы шланг был в натянутом состоянии или легко вытаскивался из манжеты, иначе при вибрации, которая возникает во время слива воды, соединение может нарушиться, и отработанная вода будет стекать на пол.

Последний вариант подходит для тех, кто готов специально сделать место слива там, где будет устанавливаться стиральная машина. Организовать слив можно через отдельный сифон канализации.

Если длины сливного шланга не хватает для подключения бытовой техники, то параметр можно увеличить. Как удлинить шланг? Для этого используется специальный переходник, который соединяет два шланга в одну систему. Фиксация переходника производится при помощи обжимных хомутов.

Всегда важно помнить, что крепление сливного шланга к стиральной машине должно быть существенно выше, чем его соединение с канализацией. Если монтаж осуществлен наоборот, то грязная вода будет стекать обратно в стиральную машину.

Видео

В сюжете — Подключение и установка стиральных машин

Соблюдая эти простые правила, произвести подбор и замену сливного и наливного шланга можно своими силами.

Источник
https://santekhnik-moskva.blogspot.com/2019/12/Slivnoy-i-zalivnoy-shlangi-dlya-stiralnoy-mashiny.html

Как подключить стиральную машину к водопроводу и канализации

Перед покупкой стиральной машины первое, что необходимо сделать, это выбрать место ее установки с учетом возможности подключения к коммуникациям.

Выбор стиральной машины

При выборе стиральной машины необходимо определиться с основными ее техническими характеристиками исходя из частоты и объема стираемого белья, возможности его сушки и условий подключения к коммуникациям.

Габаритные размеры и вес

Чем меньше, тем лучше, главное, чтобы стиральную машину можно было внести в помещение и чтобы она вписалась в место установки.

Стандартные размеры современных стиральных машин – 60 см (ширина), 85 см (высота), 60 см (глубина). Есть модели глубиной 45 и даже 35 см.

Максимальный вес одной загрузки сухого белья

Ещё одна важная характеристика – максимальная загрузка. В продаже имеются с максимальным весом загружаемого сухого белья от 3 до 7 кг.

Тут поделюсь личным опытом. На семью до четырех человек достаточно 3 кг – это вес двух односпальных комплектов постельного белья из ткани средней плотности. Кажется, удобнее делать одну загрузку смены белья всей семьи, но не надо забывать, что деликатные и цветные вещи, тюль, свитера и многое другое Вы будете стирать отдельно.

Стоит оценить и возможности жилплощади в части одновременной сушки большего количества мокрого белья. В результате 90% времени работы машина будет загружена частично. Расход электроэнергии и воды увеличится, так как бак стиральной машины заполняется до определенного уровня, а раз белья меньше, то воды зальется больше и на нагрев электроэнергии потратится тоже больше. Из личного опыта, 3 кг машина успешно обстирывает семью из 6 человек.

Главное преимущество стиральных машин-автоматов с небольшой загрузкой белья – это малая мощность, потребляемая электроэнергии. Поэтому их можно подключать к любой имеющейся электрической евророзетке. В результате, при установке отпадает необходимость в дорогостоящей работе по прокладке электрического кабеля.

Мощность, потребляемая итальянской стиральной машиной «Канди» с максимальной загрузкой 3 кг, не превышает 1300 Вт (максимальная мощность потребляется во время нагрева воды в течение первых 15-20 минут стирки, а затем падает до 250 Вт). Таким образом, потребляемый ток не превышает 6 А, что намного меньше, чем потребляет электрический чайник объемом 1,5 л.

Скорость вращения барабана при отжиме белья

Для полноценного отжима достаточно 800 об/мин. При 1200 оборотах белье отжимается практически насухо. Есть модели, обеспечивающие отжим даже на 2000 об/мин. Но чем выше обороты, тем дороже обходится покупка.

Набор программ стирки белья

Любая машина имеет минимальный их набор, обеспечивающий высококачественную стирку любых изделий. Если Вам тяжело осваивать сложное электронное управление – выбирайте машину с механическим. Как показывает практика, всеми имеющимися сервисными функциями пользуются лишь единицы, а на стоимость машины их количество влияет существенно.

Если же Вы с компьютерами на «ты», стоит покупать машину с электронным пультом управления. В таком случае Вам станет доступной функция «Отсрочка включения», которая в сочетании с установленным электросчетчиком «день-ночь», позволит экономить электроэнергию, программируя включение стирки на время более дешевого тарифа.

Классы энергоэффективности

Современный стандарт делит стиральные машины по энергопотреблению на семь классов – A, B, C и D. Для наглядности классам присваивается цветовая маркировка.

Стиральная машина класса А+++ потребляет электроэнергии почти в два раза меньше, чем класса D. Очевидно, что лучше покупать стиральную машину автомат класса потребления А+.

Способ загрузки белья

Стиральные машины бывают с вертикальным и горизонтальным способом загрузки белья. Выбирают исходя из места установки и личных предпочтений. Наиболее востребованы стиральные машины с горизонтальной загрузкой белья.

Инструкция по установке стиральной машины

Для запуска стиральной машины в работу после покупки, ее необходимо распаковать, освободить от транспортных болтов и подключить к коммуникациям: водопроводной сети, канализации и к электросети. Эту работу обычно выполняют сантехник и электрик. Подключение стиральной машины не такая уж сложная задача, как кажется на первый взгляд, и при минимальном количестве знаний, следуя нижеприведенной инструкции, домашнему мастеру ее можно выполнить своими руками самостоятельно.

Освобождение от транспортных болтов

Первое, что необходимо сделать перед установкой стиральной машины, это выкрутить транспортные болты, фиксирующие барабан для исключения его повреждения при транспортировке. Обычно в инструкции указано, где они расположены.

Для снижения шума и вибрации при отжиме белья, барабан крепится в корпусе стиральной машины на пружинной подвеске, и для того, чтобы барабан не бился о стенки корпуса во время транспортировки, его жестко фиксируют болтами, которые и надо выкрутить.

Подключение стиральной машины к коммуникациям

Для стирки белья стиральную машину нужно подключить к коммуникациям – водопроводу, канализации и бытовой электропроводке.

Подключение к водопроводной сети

В новых домах в водопроводной сети обычно устанавливают кран для подключения шланга налива воды стиральной машины к водопроводу. В домах старой постройки такого крана нет. Поэтому самым простым вариантом подключения стиральной машины к водопроводной сети является подключение к тройнику, к которому подключен шланг подачи воды в бачок для смыва унитаза.

Наливной шланг

Из стиральной машины выходят два резиновых шланга. Один из них, с накидными гайками на концах с внутренней резьбой ¾», называется наливным шлангом и предназначен для подключения к водопроводной сети. Вы его видите на фотографии.

Фитинги на концах шланга имеют разное направление: один угловой, а второй – прямой. Угловой фитинг обычно уже прикручен к выпуску стиральной машины еще на заводе. В выпуске некоторых моделей стиральных машин устанавливают сетчатый фильтр грубой очистки воды, который нужно чистить в случае, если вода в стиральную машину при неизменном давлении воды в водопроводе стала долго набираться. Прямой фитинг предназначен для присоединения к крану водопроводной сети. В некоторых моделях стиральных машин, в наливном шланге, в месте подключения к водопроводу, установлена система Аквастоп, представляющая собой электромагнитный клапан, разрешающий подачу воды по команде от стиральной машины, только в момент налива воды в бак.

Маркировка и технические характеристики наливного шланга

Наливной шланг с помощью накидных пластиковых гаек с внутренней резьбой ¾», благодаря барашкам, легко накручивается рукой до необходимого усилия затяжки. Герметичность соединения обеспечивается установкой стандартных резиновых прокладок толщиной около 3 мм.

Наливные шланги выпускаются длиной от 0,5 м до 5 м с шагом изменения длины 0,5 м. Стиральные машины обычно комплектуются наливными шлангами длиной 1,5 м. Если при установке стиральной машины длина наливного шланга не подошла, то можно его заменить самостоятельно подходящим по длине. Надо заметить, что наливной шланг не должен быть натянут струной, так как при стирке стиральная машина вибрирует и сильно натянутый наливной шланг может преждевременно выйти из строя.

Как при подключении наливного шланга к водопроводной сети, так и при выборе для замены нового, необходимо обратить внимание на маркировку, нанесенную на поверхность шланга.

Надежную работу наливного шланга определяют всего две технические характеристики: рабочее давление и допустимая температура наливаемой воды. Они и наносятся при маркировке на поверхность шланга. Первое слово в маркировке «REFLEX» обозначает название производителя наливного шланга. Представленный на фотографии наливной шланг рассчитан на максимальное рабочее давление в водопроводе 10 бар (10 bar, от греч. baros – тяжесть) и температуру воды, не превышающую 25°С.

В России давление принято выражать в атмосферах или кг/см², а в Европе в барах. Одна атмосфера приблизительно равна одному бару, а если точно, то 1 атмосфера = 1 кг/см² = 0,98 бара. Согласно требованиям нормативной документации, давление в водопроводной сети должно составлять 4 атмосферы, реально же его величина, в зависимости от этажа дома, колеблется в пределах 1-5 атмосфер. Так что наливной шланг, даже с учетом возможных гидравлических ударов, рассчитанный на давление 10 бар, вполне подойдет. Чем больше число баров, написанное в маркировке на наливном шланге, тем лучше.

Если стиральная машина подключается к сети холодного водоснабжения, то о температуре, на которую рассчитан наливной шланг, можно не задумываться. В случае подключения к сети горячего водоснабжения, температура воды в котором согласно СНиП 2.04.01-85 должна быть в пределах 50-75°С, на допустимую рабочую температуру наливного шланга следует обратить внимание. В маркировке должна быть указана температура не менее 75°С.

Следует отметить, что все сказанное о наливном шланге для стиральной машины в полной мере относится и к наливному шлангу для подключения посудомоечной машины. Наливные шланги для современных бытовых стиральных и посудомоечных машин взаимозаменяемы.

Установка дополнительного отвода от водопроводной сети

В подавляющем числе случаев стиральную машину устанавливают в ванной комнате, реже в туалете или на кухне. В любом из этих помещений проложены водопроводные трубы для подачи воды в сливной бачок унитаза и краны раковин. На фотографии представлен классический способ установки в водопровод ответвителя для забора воды.

Вода в сантехнические приборы обычно подается с помощью гибкого шланга, который к водопроводной трубе присоединяют с помощью накидной гайки (американки). Организация забора воды из водопроводной трубы продемонстрирована на фотографии выше. В трубу врезается тройник с двумя отверстиями на одной оси с внутренней ½» резьбой, в которые вкручиваются водопроводные трубы, и одним перпендикулярным отверстием с внешней резьбой ½», к которому присоединяется гибкий шланг или другой фитинг.

Наливной шланг, как стиральной, так и посудомоечной машины, в обязательном порядке подключается к водопроводу через запорный кран. Кран необходим для возможности перемещения изделия, например, в случае ремонта. Также рекомендуется перекрывать кран, если стиральная или посудомоечная машина редко используется. Наибольшее распространение для подключения стиральных машин получил угловой кран, как на фотографии.

Отличительной особенностью этого крана является то, что со стороны подачи воды резьба на кране ½», а со стороны выхода воды – ¾». Это обусловлено стандартом на резьбу накидной гайки наливного шланга.

Присоединить наливной шланг к крану просто – достаточно рукой накрутить на него накидную гайку, не забыв проложить резиновую прокладку. Обычно прокладка в комплекте наливного шланга имеется.

Кроме крана еще понадобится тройник и, в зависимости от того, какие внутренние и внешние резьбы он имеет, одна или две муфты. Обычно квартирная водопроводная сеть прокладывается трубами диаметром ½», поэтому и все фитинги должны имеет резьбу ½».

Из инструментов и материалов понадобятся: разводной ключ, трубный рычажный ключ и немного льна или фторопластовой ленты ФУМ. Правда, ленту я не люблю, так как в 50% случаев не удается с первого раза получить герметичное соединение, приходится переделывать. Со льном все получается с первого раза. Не следует забывать, что любой уплотнитель следует наматывать по направлению резьбы, – если смотреть на отверстие трубы, то по часовой стрелке.

Прежде, чем устанавливать фитинги и краны на водопроводную сеть окончательно, желательно собрать всю конструкцию без уплотнителей, чтобы убедиться, что все подходит и легко накручивается.

После сборки всех фитингов должна получиться похожая на представленную на фотографии, конструкция. В случае организации забора воды в точке подключения гибкого шланга смесителя раковины, поступают аналогично. Как видите, ничего сложного при самостоятельном подключении стиральной или посудомоечной машины к водопроводной сети нет, и выполнение такой работы домашнему мастеру вполне под силу.

Срок службы гибких водопроводных шлангов

Залить соседей этажом ниже – непозволительная роскошь. Достоверно сказать о сроке надежной эксплуатации гибкого шланга, к сожалению, нельзя. Гарантийные обязательства продавцов любых гибких шлангов, вне зависимости от производителя, обычно не превышают одного года. Гарантия производителей, в зависимости от фирмы, лежит в пределах от одного года до десяти лет.

Таким образом, исходя из сроков гарантии, все гибкие шланги, установленные в квартирной водопроводной сети необходимо менять ежегодно. Но, насколько мне известно, на практике заменяют гибкие шланги только в том случае, если в них образовалась течь. Статистики по реальному сроку службы нет, и остается только поделиться личным опытом.

Долгожителем был наливной шланг, который шел в комплекте со стиральной машиной «Канди» (см. фотографию выше). Он прослужил 19 лет, на момент замены оставался исправным и был заменен с профилактической целью. Надо заметить, что все это время шланг находился под давлением воды, так как кран между стирками не закрывался. В эксплуатации в квартире находятся еще пять гибких шлангов: у сливного бачка и на двух смесителях. Они уже отработали более 13 лет, и внешний осмотр не выявил каких-либо изменений внешнего вида гибких шлангов.

Опираясь на личный опыт, полагаю, что срок надежной работы качественных гибких шлангов для водопроводной сети составляет не менее 10 лет, и менять их раньше с целью профилактики, если не проявились дефекты, нет необходимости.

Подключение стиральной машины к канализационной сети

Подключение стиральной или посудомоечной машины к канализации – не менее ответственное дело, чем подключение машины к водопроводной сети, и от домашнего мастера требует соблюдения несложных правил.

Кроме наливного шланга, из задней стенки стиральной машины выходит еще один гибкий шланг, который называется сливным. Он служит для слива отработанной после стирки воды в канализацию. Как видно на фотографии, он гофрированный, и поэтому хорошо изгибается.

Обычно стиральная машина укомплектована сливным шлангом длиной 2,2 м. В продаже имеются сливные шланги длиной от 1 до 4 м. Так что, если необходимо, можно штатный сливной шланг заменить шлангом большей или меньшей длины или нарастить. Следует отметить, что чем короче сливной шланг, тем меньше нагрузка на насос и, соответственно, больше срок службы насоса.

Производители не рекомендуют делать сливной шланг длиной более 4 м. Эту рекомендацию можно обойти, нарастив сливной шланг трубкой большего диаметра через переходник. Можно использовать дюймовую пластиковую трубку для водопровода. Длина сливного шланга измеряется от точки выхода из стиральной или посудомоечной машины до его конца с учетом всех изгибов.

В зависимости от модели стиральной машины, сливной шланг может выходить из нижней или верхней части ее задней стенки. Если шланг выходит из нижней части, то обязательно нужно его поднять на высоту стиральной машины вверх. Схема закрепления в специально установленных на стенке клипсах обычно приводится в инструкции по эксплуатации стиральной машины. Если не сделать петлю, то вода, при наполнении бака стиральной машины, будет беспрепятственно сливаться в канализацию, и бак никогда не наполнится до необходимого уровня.

Слив воды из стиральной машины можно организовать двумя способами: опустив конец сливного шланга в унитаз, ванну или раковину, или подключив его стационарно к канализационной сети. Так как вода при откачке из стиральной машины идет под большим давлением, то при простом сливе нужно позаботиться о фиксации шланга, чтобы он не выскочил и не устроил потоп.

Возможны два варианта стационарного присоединения сливного шланга стиральной машины к канализации:: подключение к сифону раковины или мойки;; непосредственная врезка в канализационную трубу.

Подключение сливного шланга стиральной машины к сифону раковины

Подключение сливного шланга к сифону раковины является самым простым подключением, так как в большинстве случаев стиральная машина устанавливается в ванной, душевой комнате или на кухне, где рядом находится раковина.

Для подключения потребуется всего лишь заменить штатный сифон раковины специальным, с отводом для подключения сливного шланга. Такой способ подключения под силу любому домашнему мастеру, даже не имеющему навыков сантехника.

У сифона, изображенного на фотографии, с правой стороны имеется патрубок, на который надевается сливной шланг. С левой стороны подключается трубка, идущая в канализацию. В продаже имеются специальные вставки с отводом, которые можно устанавливать в стандартный сифон.

Когда я впервые устанавливал стиральную машину, то подобных сифонов не было, и я просто взял алюминиевую трубку подходящего диаметра с внешней резьбой, просверлил в верхней трубке сифона отверстие и с помощью двух гаек через резиновые прокладки закрепил алюминиевый отвод на сифоне. Много лет самодельный слив прослужил надежно. Чтобы исключить соскальзывание шланга с патрубка смесителя, в обязательном порядке нужно шланг закрепить хомутом для шлангов диаметром 24-40 мм.

Недостатком такой способа слива воды является возможное появление в раковине воды во время слива. Но простота подключения, исключение возможного самотека воды во время ее налива и гарантированное отсутствие возможного запаха из канализации компенсируют этот недостаток. Так что если рядом с местом установки стиральной или посудомоечной машины имеется раковина, то я рекомендую слив грязной воды организовать через сифон.

Подключение сливного шланга

непосредственно к канализационной трубе

Если в ситуации подключения сливного шланга к сифону Вам не нравится возможность появления воды в раковине, и если имеется свободный отвод от канализационной трубы рядом со стиральной машиной, то можно организовать слив воды непосредственно в канализацию.

Для герметизации места подсоединения сливного шланга существуют специальные резиновые переходники-уплотнители, которые называются манжетами. На фотографии показан пример присоединения к канализации трубки, идущей из сифона раковины или мойки. Точно так же подключается и сливной шланг, только используется манжета, например, типоразмера 25×50 мм. Для облегчения монтажа нужно сопрягаемые поверхности манжеты намылить мылом. Недопустимо в данном случае применять машинное масло, так как оно разъедает резину.

Так как стиральную машину я установил в туалетной комнате над унитазом, где рядом не было раковины и возможности слива воды непосредственно в канализационную трубу, то пришлось воспользоваться канализационной трубой, идущей от унитаза.

При монтаже унитаза, просверлил в изгибе отводящей трубы отверстие, вставил в него из нержавейки отрезок трубки ½», закрепил двумя гайками через резиновые прокладки, на нее надел сливную трубку стиральной машины и закрепил хомутом.

В случае уже смонтированного унитаза вполне возможно просверлить отверстие в изгибе, очистить от грязи через полученное отверстие внутреннюю поверхность ветошью, смоченной растворителем, нарезать в нем резьбу, обильно смазать силиконом и закрутить отрезок трубки. Только необходимо не спускать воду несколько часов пока силикон не затвердеет.

Если труба изгиба полипропиленовая, то можно в просверленное отверстие вставить отрезок пластмассовой трубки и оплавить место стыка паяльником. Так как давление воды в месте соединения труб практически отсутствует, то соединение получится достаточно надежным.

Бытует мнение, что подключение сливного шланга к канализационной трубе напрямую, без водяного затвора, – неграмотное, т.к. в результате запах из канализации может проникать в помещение, а также может возникать самотек воды во время налива бака. В старых моделях стиральных машин вполне возможно проявление таких явлений.

В современных стиральных машинах в нижней части передней панели имеется откидной клапан, за которым находится фильтр сливного насоса. Таким образом, из бака внутри машины сливной шланг сначала идет на фильтр, далее по дну машины к задней стенке и затем внутри или снаружи поднимается до высоты машины и только потом спускается вниз. После прекращения работы сливного насоса вода, находящаяся в вертикальном участке сливного шланга, возвращается обратно в горизонтальный участок, тем самым обеспечивая гидравлический затвор для запахов из канализации.

Возникновение самотека воды в современных тоже исключен, так как вода из водопровода не начнет поступать в бак, пока насос не откачает отработанную воду.

Но даже если Вы обнаружили описанные выше недостатки прямого подключения сливного шланга к канализации, то их легко устранить уже после окончания работ по подключению.

Достаточно, если позволяет длина шланга, свить из него кольцо диаметром около 30 см и стянуть его, как показано на фотографии. Вот и получится водяной затвор. Если сливной шланг окажется коротким, то его можно нарастить даже шлангом большего диаметра, будет только лучше.

Подключение стиральной машины к электрической сети

Мощность потребления стиральных машин в зависимости от модели лежит в пределах от 1000 до 4000 Вт. Поэтому прежде, чем приступать к работе по подключению стиральной машины-автомата к электропроводке, нужно узнать из паспорта, какую максимальную мощность она потребляет. Часто потребляемая мощность указывается на упаковке или этикетке, приклеенной на задней стенке машины.

При подключении машины к электрической сети следует учесть, что стиральная машина максимальный ток потребляет не все время стирки, а только в течение времени нагрева воды и сушки белья (если есть такая функция). В зависимости от выставленной температуры нагрева это время составляет от 0 до 30 минут. Например, если температура воды в водопроводе составляет 20°С, а выставленная 30°С, то время нагрева составит не более 10 минут. Если стиральная машина имеет функцию сушки белья, то по окончании стирки потребляемая мощность опять станет максимальной, так как для подогрева воздуха включается нагреватель.

Новую электропроводку прокладывают в квартире по стандартной электромонтажной схеме, и вопроса о подключении стиральной машины к электрической сети в таком случае, как правило, не возникает. Вопрос может возникнуть в случае, если длина провода стиральной машины недостаточная. Решить возникшую задачу можно двумя способами: использовать удлинитель или переносить электрическую розетку ближе к стиральной машине.

При использовании удлинителя необходимо убедиться, что он рассчитан на ток, не меньший, чем потребляет стиральная машина, и в нем присутствует заземляющий проводник. О том, как перенести розетку можно узнать из статьи «Как перенести розетку на другое место стены».

Если в квартире электропроводка старая, то перед покупкой стиральной машины необходимо определить, какую мощность способна выдержать существующая проводка. Как правило, в домах старой постройки всю электропроводку прокладывали проводом одного сечения, поэтому для определения ее нагрузочной способности необходимо вскрыть любую электрическую розетку или выключатель, измерить диаметр жилы подходящего провода и по цвету определить, из какого он сделан металла: меди (цвет золота) или алюминия (цвет серебра).

Теперь, зная технические характеристики квартирной электропроводки, из нижеприведенных таблиц можно узнать, какой мощности посудомоечную или стиральную машину (да и любой другой электроприбор) допустимо подключать к ней без перегрузки.

Обращаю Ваше внимание на то, что таблицы предназначены только для определения максимальной нагрузочной способности существующей электропроводки. При прокладке новой электропроводки следует руководствоваться данными из таблицы на странице «Выбор сечения провода для электропроводки».

Если электропроводка способна выдержать нагрузку выбранной модели стиральной машины (скорее всего такой результат Вы и получите) то следует проверить качество скруток в распределительных коробках, от которых запитана электрическая розетка для подключения стиральной машины, и саму розетку.

Старые советские розетки рассчитаны на ток 6 А и вилки С5 с диаметром штырей 4 мм. Они не приспособлены для подключения евровилок С6 с круглыми штырями диаметром 4,8 мм. Следовательно, если установлена розетка советского производства, потребуется ее замена.

Подключение стиральной машины к электросети через УЗО

И еще очень важный вопрос – это заземление корпуса стиральной машины. В старых электропроводках земляной провод не прокладывали. Тянуть провод заземления от электрического счетчика или даже от распределительного щитка, установленного в подъезде, не каждый решится, хотя именно так положено делать по требованиям ПУЭ. Все свои провода в распределительных коробках я соединил пайкой, и уверен на 100% в их надежности, поэтому вывод заземления я просто соединил в розетке с нулевым проводом.

Хоть это ПУЭ и не разрешают, но в данном случае считаю это допустимым нарушением, так как в стиральной машине обеспечен первый класс защиты (имеется двойная изоляция), ее панель управления, ручки и кнопками выполнены из пластмассы, пол ток не проводит, и машину открыть невозможно, пока ее не выключишь.

В случае отсутствия заземляющего провода в электропроводке можно использовать переносное устройство защитного отключения (УЗО). Таким образом, Вы не нарушите требования ПУЭ при подключении стиральной машины-автомата, и Вам не придётся тянуть от щитка заземляющий провод. Переносные УЗО для быта бывают двух типов: в виде адаптера и в виде электрической вилки.

На фотографии с левой стороны – УЗО-адаптер, который вставляется в электрическую розетку, затем в этот адаптер вставляется вилка стиральной машины. С правой стороны на фотографии – УЗО-вилка. Для использования УЗО-вилки необходимо сначала срезать штатную вилку провода стиральной машины и этот провод присоединить к УЗО.

Для стиральной машины-автомата любой модели подойдет переносное УЗО любого типа, рассчитанное на номинальный ток 16 А и номинальный отключающий дифференциальный ток 30 мА.

Применение смягчающих воду средств

для предотвращения накипи

Меня удивляет ролик по ТВ, пугающий хозяек затоплением квартиры по причине вышедшего из строя трубчатого нагревательного элемента (ТЭН) в результате покрытия накипью. Физически такого быть не может. Нагреватель выходит из строя из-за перегрева, так как накипь ухудшает отвод тепла. В результате нихромовая спираль расплавляется, цепь размыкается, и ТЭН перестает нагревать воду. Выход из строя ТЭНа не может нарушить герметичность бака машины, в худшем случае машина просто перестанет работать.

Для проверки работоспособности нагревателя достаточно выставить регулятором температуру ниже, чем температура воды в водопроводе. Тогда машина должна заработать. Если заработала, то значит нагреватель точно вышел из строя, и надо его менять. Временно можно продолжать пользоваться машиной, но стирать можно будет только в холодной воде.

Насчет применения смягчающих средств. Многочисленные беседы с мастерами по ремонту стиральных машин позволили мне сделать однозначный вывод – бесконтрольное применение всевозможных смягчителей приносит больше вреда, чем пользы. Лучше не применять ничего, так как в любом смягчающем воду средстве имеется слабая кислота, разъедающая детали бака.

Решение о необходимости использования смягчающих средств можно принять, заглянув в электрочайник. Если его нагреватель или дно (в случае отсутствия в чайнике внешнего нагревателя) покрыто толстым белым слоем накипи, то вода в водопроводе жесткая, и применять смягчающие средства нужно в обязательном порядке.

Шланг для стиральной машины: заливной, сливной, как поменять

Любая бытовая стиральная машина должна подключаться к водопроводу подачи холодной воды и канализационной системе для слива отработанных серых стоков. Для подключения к водопроводной системе используется отдельный шланг для стиральной машины, идущий в комплекте с агрегатом, вторая гибкая подводка применяется для отправки сточных вод в канализацию.

В большинстве стиральных машин подводящий воду шланг имеет недостаточную длину для подключения к водопроводу — в этом случае перед потребителем стоит задача выбора подходящей замены из ряда аналогичных или более технически оснащенных рукавов. Иногда у пользователя возникают проблемы при повреждении встроенного в стиральную машину сливного шланга — для его замены требуются определенные технические знания.

Заливные шланги для стиралок

Назначение шлангов для стиральных машин

Стандартный заливной шланг для стиральной машины представляет собой гладкостенную трубку из поливинилхлорида (ПВХ) длиной до 5 м, армированную изнутри полиэфирной, полиамидной или нейлоновой нитью. По краям в рукав с помощью алюминиевых гильз запрессованы прямой и угловой фитинги с герметизирующими резиновыми прокладками, выполненные из ПВХ или полипропилена (ПП). Заливочный шланг имеет диаметр 10 мм, для соединения с патрубками стиральной машины и водопроводных труб используются пластмассовые накидные гайки внутренним диаметром 3/4 дюйма.

Следует отметить, что многие шланги для стиралок применяют при подсоединении к водопроводной магистрали также и посудомоечных машин.

Сливной шланг для стиральной машины представляет собой гофрированную трубку из ПВХ, рассчитанную на транспортировку жидкостей с высокими температурами. В зависимости от марки стиральной машины диаметры его крайних патрубков имеют различные размеры. Стандартными считается ширина 19 и 22 мм, во многих импортных моделях патрубки имеют диаметр 24 и 28 мм, также один из них может иметь угловую конструкцию.

Подсоединительные патрубки напорных рукавов

Шланги для воды для стиральных машин выполняют следующие функции:

Осуществляют подводку холодной воды к агрегату при стирке белья. Для этого один из концов подводки оснащен фитингом с резиновой прокладкой, который крепится к трубам с помощью накидной гайки с внутренней резьбой. При работе рукав должен выдерживать максимальное давление в водопроводной системе, стандартным значением которого согласно ГОСТ является величина в 6 бар.
Отводят серые стоки в канализационную систему после стирки. Для удобства слива в ванну конец рукава помещают в подковообразную пластиковую направляющую.
Благодаря встроенному фильтру заливной шланг предохраняет стиральную машину от попадания в ее барабан песка и грязи.
Некоторые модели современных подающих шлангов помимо транспортировки воды в стиралку способны выполнять защитные функции, предотвращая затопление помещений при нарушении герметичности системы или обрыве подводки.

Сливные рукава – внешний вид и стоимость

Разновидности заливных шлангов

Заливной шланг для стиральной машинки помимо встроенного в ее корпус сливного рукава всегда входит в комплект поставки, при этом встречаются следующие разновидности напорных рукавов:

Простая однослойная трубка из прочной резины или поливинилхлорида, является самым бюджетным вариантом.
Двухслойные шланги с армированием синтетической нитью — основные виды подводок, используемых в большинстве стиральных машин. В некоторых разновидностях рукавов для повышения прочности и увеличения эксплуатационного срока производитель укрепляет наружную оболочку нейлоновой оплеткой.
Трубки с двумя оболочками для систем Aquastop. Внутренняя представляет собой обычный армированный синтетической нитью шланг, наружная является вспомогательным элементом системы защиты и в зависимости от ее вида выполняет различные функции. В одних разновидностях защитных систем от протечек между оболочками прокладывают электрический провод, подводящий к запорному узлу Aquastop управляющее напряжение. В других конструкциях вторая оболочка служит для подачи воды при повреждении шланга на порошковый адсорбент, связанный с запирающим клапаном.

Принцип работы механического клапана

Системы Аквастоп стиральных машин

Производители импортных стиральных машин большое внимание уделяют безопасности, их продукция часто оснащается системами автоматической защиты от протекания. Системы Aquastop, встраиваемые в стиральные машины, насчитывают несколько разновидностей, основные из них:

С механическим клапаном. Главными узлами механического клапана Aquastop являются конические седло (затвор) и подпружиненный сердечник, которые в рабочем положении находятся на некотором расстоянии друг от друга и вода спокойно протекает через зазор между ними. При обрыве трубки скорость водного потока возрастает, давление за коническим сердечником падает, и он начинает двигаться в сторону затвора до тех пор, пока полностью не перекроет водоподающий канал. Обратно привести в рабочее положение закрытый клапан можно только при уравнивании давлений на входе и выходе, поэтому для перезапуска придется перекрывать воду и откручивать механический клапан Aquastop.

Недостаток данного приспособления — реакция лишь на полный обрыв подводящей трубки, при незначительных протечках и когда вода просто капает, падение давления слишком мало для срабатывания клапана.

Water Block – внешний вид и принцип работы

Клапан-блокиратор Water Block. Данная система защиты работает по принципу дозировки объема потребляемой воды. Внутри системы встроен вращающийся механизм, реагирующий на движение водного потока (можно привести аналогию с водным счетчиком).

Перед запуском машины пользователь устанавливает на корпусе прибора объем водопотребления для проведения одной стирки, для этого он вращает подвижную часть до совпадения с нужным цифровым символом. Цифры от 1 до 10 указывают на объем потребляемой воды при умножении выставленного значения на 5 л.

При прохождении через Water Block водного потока, механизм внутри его корпуса вращается, и как только объем протекающей жидкости достигнет установленного показания, запорный клапан поднимается и моментально перекрывает канал подвода воды.

Внешний вид рукава с порошковым Аквастоп

Порошковый адсорбент. В данной системе защиты шланг состоит из двойной оболочки, внешняя дренажная имеет гофрированную структуру. Между наружной и внутренней стенками расположен адсорбент, вода подается в стиральную машину по центральному рукаву, а запирающий узел находится возле входного патрубка шланга.

При повреждении внутренней трубки вода попадает в пространство между рукавами и достигает адсорбента (для этого шланг устанавливают с уклоном в сторону узла Aquastop), который при наличии влаги расширяется. Порошок механически связан с запирающим клапаном (плунжером), поэтому при увеличении объема наполнителя запорный элемент перемещается и перекрывает канал поступления воды.

В других разновидностях порошковых систем Aquastop запирающий клапан связан с разнополюсным магнитом, такой же помещен и в тело адсорбента, в рабочем состоянии их взаимная сила отталкивания велика и проходной канал открыт. При намокании порошка он увеличивается в объеме, расстояние между магнитами возрастает, магнитное поле ослабляется и внутренний плунжер перекрывает проходной канал.

Отличительная особенность данных систем — присутствие встроенного глазка, по цвету которого можно определить наличие утечек при повреждении шланга.

Аквастоп с адсорбентом – внутреннее устройство

Поплавковый датчик. Одна из наиболее популярных систем Aquastop, реагирует на затопление помещений в случае нарушения герметичности шланга и стиральной машины, обрыва подводящего рукава и других видов протечек. Принцип работы данного устройства заключается в размещении на поддоне стиралки датчика, представляющего собой пенопластовый поплавок с механическим переключателем. Сам выключатель соединен проводом с электромагнитной катушкой, которая размещена в корпусе подающего шланга рядом с входным патрубком.

При наполнении помещения водой поплавок всплывает и замыкает контакты переключателя. По электрическому кабелю через замкнутый переключатель на электромагнитную катушку системы Aquastop поступает напряжение питания, ее якорь вместе с запирающим клапаном перемещается и перекрывает входной водный канал.

Преимущество данной системы — защита от затопления помещений при любых видах протечек, поэтому ее довольно часто используют не только в стиральных, но и посудомоечных машинах.

Поплавковый датчик – конструктивное устройство

Читайте также: Что такое датчик уровня воды (прессостат).

Как подобрать шланги

Выбирая наливной шланг для стиральной машины-автомат, обращают внимание на следующие факторы:

При подключении стиралки шланг подачи воды должен находиться в свободно опущенном состоянии без резких перегибов, скруток и петлевых изгибов. Поэтому для правильного определения его длины измеряют расстояние от входного и выходного фитингов и прибавляют 70 — 100 см к измеренному значению (добавлена высота стиральной машины).
Все напорные шланги подачи воды для стиральных машин имеют значительный запас по давлению и рассчитаны на работу в системах с напором от 10 до 70 бар, наивысшими гидравлическими характеристиками обладают рукава с Аквастопом. Поэтому для обычной стиральной машины подойдет любой шланг, тем более что изделия имеют стандартные фитинги с накидной гайкой внутренним диаметром 3/4 дюйма для подключения агрегата к водопроводной системе.

Шланги Аквастоп для работы с поплавковым датчиком – конструктивное устройство

Если необходимо удлинить сливной шланг, то при покупке следует обращать внимание на его температурную устойчивость. В некоторых моделях крайним пределом является показатель в 90 °С, и если в стиральных машинах применяется функция кипячения, термостойкость данного рукава может оказаться недостаточной. Чтобы избежать проблем при высокой температуре сливаемой воды, подбирают шланг с соответствующими параметрами.
Для организации защиты от затоплений с использованием системы Aquastop для стиральных машин, не имеющих встроенного поплавкового выключателя, часто приобретают шланг с запорной системой из порошкового адсорбента. При этом следует учитывать, что данная конструкция обладает невысокой функциональностью и защищает помещения от затопления только в случае повреждения подводящего в рукава.

Схема подключения стиральной машины

Причины протечек

Для того чтобы при эксплуатации стиральной машины предотвратить появление протечек, полезно знать основные причины, вызывающие данную неисправность. К ним относятся:

Повреждение оболочки водопадающего напорного шланга. Чаще всего оно вызвано механическим воздействием, неправильной эксплуатацией в слишком теплых или холодных помещениях, длительным сроком использования, в результате чего оболочка теряет свою эластичность и в ней появляются трещины. При любых видах повреждений шланг нуждается в замене, из-за его низкой стоимости нет необходимости в самостоятельном ремонте.
Встроенный в шланг фильтр может засориться. В этом случае от переизбытка давления в любом месте системы часто появляется течь. Для проведения ремонта снимают шланг и прочищают фильтр, после чего подводку ставят на место.
Ослабление прижимных гаек, износ прокладок также могут стать причинами появления протечек. Для устранения неисправностей рукав отсоединяют, меняют прокладки или подкручивают накидные гайки.
Протечки могут вызвать поломки в стиральной машине. Часто с течением времени теряют свои физические свойства внутренние водоподающие трубки и вода может проникать в помещение через трещины в их оболочке. Нередко в процессе эксплуатации теряет свою эластичность резиновая прокладка дверей, и вода подтекает через неплотное соединение. В этих ситуациях для устранения неисправностей вызывают мастера по ремонту стиральных машин.

Этапы замены сливного рукава

Как заменить шланги

Если поврежден наливной шланг, его замена не вызовет труда даже у школьника. Для этого приобретается изделие аналогичной длины, испорченный рукав снимается откручиванием накидных гаек вручную (не следует забывать перекрыть шаровый кран подачи воды), а на его место подсоединяют купленное изделие.

Сложнее обстоит дело, если необходима замена сливного шланга, получившего повреждения при эксплуатации. Так как рукава многих машин различаются между собой размерными параметрами, взамен старого обычно приобретают изделие, рассчитанное на конкретную марку стиральной машины (Электролюкс, Самсунг, Индезит).

Перед тем как поменять сливной шланг в машинке, отключает ее от сети электропитания, отсоединяют от корпуса напорный наливной рукав, далее проводят следующие операции:

Укладывает машину на бок и снимают заднюю стенку, откручивая фиксирующие винты с помощью отвертки.
Определяют точку входа патрубка сливного шланга в водяную помпу, после чего снимают его крепление, откручивая прижимной хомут.
Извлекают старый шланг из стиральной машины и берут новое изделие. Чтобы установить сливной шланг на его место, просовывают рукав через отверстие в корпусе, одевают на выходной патрубок помпы и зажимают накладным хомутом с помощью отвертки.
По завершении монтажа устанавливают на место заднюю крышку, прикручивая ее винтами.

Популярные наливные шланги и их стоимость

Производители

Практически все реализуемые в торговой сети сливные шланги выпускаются производителями стиральных машин. Наиболее известные из них – Bosch, Candy, Indesit, LG, Samsung, Electrolux, Атлант, Веко. В зависимости от марки агрегата каждое изделие имеет свое буквенно-цифровое обозначение, указывающее на соответствие конкретной модели стиралки.

По-другому обстоит дело с наливными шлангами, соединительные размеры которых унифицированы. На рынке товар представлен широким рядом отечественных, китайских, европейских производителей. Наибольшей известностью пользуются бренды Акватехник (Россия), Magic Power (Китай), шведский Electrolux с аквастопом, Турбофлекс (Россия), Reflex (Италия).

Современные наливные шланги стиральных машин способны не только подводить воду к агрегатам, но и защищать помещения от затопления в случае различного вида утечек благодаря встроенным системам Aquastop. Потребитель имеет возможность выбрать любой наливной и сливной рукав, подходящий к модели его стиральной машины по приемлемой цене из широкого ряда товаров от отечественного и зарубежного производителя.

Гофрированная дренажная труба 3 дюйма

HDPE — Гофрированная дренажная труба; Дренажная труба Н-12; ПВХ — труба DWV; Дренажная труба SDR; Контроль эрозии. Доступны 3 гофрированные дренажные трубы различной формы, дизайна, цвета и качества материала. Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое. Эти 3-дюймовые гофрированные дренажные трубы изготовлены из прочных, жестких материалов, которые можно использовать для различных целей упаковки и транспортировки.Труба должна быть покрыта не менее 12 дюймов крупным гравием, мытым камнем или… Он может противостоять ржавчине, истиранию и коррозии. Конструкция трубы, показанная на Рисунке 3-1, зависит от производителя. Идеально подходит для участков без движения, где мусор может забить плоскую решетку; Подходит для 2-дюймовых фитингов и канализационной и дренажной трубы 3–6 дюймов, гофрированной трубы или трехслойной трубы; Большая площадь поверхности, чем у плоских решеток, для обработки большего количества стоков; Посмотреть продукт Почему гофрированная труба лучше, чем труба из ПВХ для дренажа дворового двора Любой, кто говорит вам, что дворовые водостоки подходят всем под одну гребенку, они сами по себе дурак.Решетки для труб Атриум. От внедрения гофрированных пластиковых дренажных труб в США до разработки двустенных труб N-12, а также водосточных труб и канализационных труб высокого давления, ADS уже более 50 лет является лидером в области решений для промышленности и управления водными ресурсами. ADS предлагает глобальные решения. сеть заводов-производителей, распределительных центров, обеспечивающих инновационные продукты и усилия по обеспечению устойчивости в управлении водными ресурсами. Адаптер водосточной трубы Flex-Drain ADP53102, переходник дренажной трубы для ландшафтного дизайна 3 на 4 на 4 дюйма 4.5 из 5 звезд 825. Перфорированная пластиковая труба ADS с носком делает то же самое для водостоков по краям шоссе, водопропускных труб и других строительных конструкций, где предотвращение проникновения песка… Фитинги включают в себя различные сливы и удлинители. Эта стоячая система отвода сточных вод совместима с большинством существующих систем гофрированных труб диаметром 3 и 4 дюйма и 4-дюймовых систем из ПВХ. Основное практическое правило состоит в том, что 4-дюймовая горизонтальная дренажная линия с минимальным шагом 1/4 дюйма на фут может обрабатывать тот же объем, что и водосточная труба 3 дюйма, поэтому для объединения двух 4-дюймовых труб в одну трубу потребуется 6-дюймовая труба.Повторите этот шаг для другой стороны трубы. Большинство фитингов для гофрированных труб, таких как муфты, тройники, тройники и т. Д. Уменьшающий тройник для гофрированного дренажа Два прямых 12-дюймовых с одним 8- и 10-дюймовым соединением под углом 90 градусов Защелкиваются на концах трубы, чтобы обеспечить надежность совместный бренд: Agri Drain; Описание продукта: Устанавливается внутри трубы — помогает избежать раздражающих и дорогостоящих закупорок дренажных систем. Гофрированная дренажная труба, 3540010 на Zoro.com. К сожалению, домовладельцы попадают в штопор, и им кажется, что из-за проблем с водой они застряли на острове из-за всех существующих там уловок.3 PVC PERF DRAIN 2729 10FT BE. Значение n Мэннинга для использования в дизайне должно составлять 0,010. Фитинги можно приобрести в Lowes и Home Depot, даже в Ace! Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Дно траншеи и трубы должны иметь уклон от 1 до 3 процентов, чтобы вода могла течь к выпускному отверстию. Его также можно использовать в развлекательных проектах, таких как поля для гольфа. & 4 дюйма. Двойные стены — гофрированная внешняя часть с усиленными двойными арочными гофрами и гладкая внутренняя поверхность оранжевого или черного цвета.Каждая решетка предназначена для соединения с 4-дюймовым ПВХ-покрытием диаметром от 3 до 24 дюймов. Доступны 3-дюймовые гофрированные дренажные трубы различной формы, дизайна, цвета и качества материала. 3 дюйма (15) 4 дюйма (56) 5 дюймов (14) 6 дюймов (45 … Щелкните, чтобы добавить элемент «3» Внутренняя муфта для гофрированной дренажной плитки «в список сравнения. Для использования в самотечных дренажных и канализационных системах, подземные дренажные трубы и фитинги могут быть установлены на глубину до до 10 м. Линия подземных водостоков изготавливается из ПВХ или непластифицированного поливинилхлорида для дополнительной прочности и устойчивости к влаге и подходит как для бытовых, так и для коммерческих решений.Тем не менее, мы составили следующие таблицы, которые служат в качестве общих рекомендаций для оценки пропускной способности трубы по воде через трубу или водосток. Изготовленные фитинги CMP Foster Supply может изготовить на заказ металлические фитинги практически любого типа и размера, которые требуются нашим заказчикам. В апреле 2018 года я купил эту трубу в Home Depot только для того, чтобы… С 25… В общем, гофрированная сливная труба… На муфте есть маленькие зубцы, которые будут цепляться за гофрированные края. Артикул: 25002040. Пластиковые дренажные трубы легкие, с ними легко работать, но при этом они достаточно прочные, чтобы их можно было закапывать под землей.99 Чем круче уклон проложенной трубы, тем больше воды она выдержит. Шаг 3 Правильно установленная гофрированная труба из ПНД может выдерживать нагрузки AASHTO HS-25 с покрытием минимум 1 фут (0,3 м) для трубы диаметром до 48 дюймов (1200 мм) или 2 фута (0,6 м) покрытия для трубы большего размера. диаметры. Закажите усовершенствованные дренажные системы 3 дюйма x 10 футов. Ищете УЛУЧШЕННЫЕ ДРЕНАЖНЫЕ СИСТЕМЫ. Одинарная сплошная дренажная труба длиной 100 футов, диаметр трубы 3 дюйма. Цена: уточняйте цены. 100 футов 10 футов. 16 дюймов 11 дюймов 8 дюймов 7 дюймов. дренажная труба должна сохранять свою целостность, но при этом оставаться гибкой под давлением естественного оседания, гофрированная дренажная труба может быть лучшим решением.Одобрен EPA для полировки фильтров и канализационных систем под давлением. Звоните для заказа: (800) 232-4742. Когда вы идете в Home Depot и покупаете перфорированную трубу, то это именно то, что вы покупаете, и это апрель 2018 года. Зеленая круглая решетка RELN 4 дюйма изготовлена методом литья под давлением из конструкционного пенопласта для обеспечения высокой прочности. Типичная стоимость гофрированных водосточных труб по сравнению с ПВХ. Фактический объем горизонтальной ливневой канализации будет зависеть от таких факторов, как длина участка, шаг трубы и «коэффициент напора трения» выбранного материала трубы.3-дюймовый всасывающий шланг из ПВХ / гофрированная труба Гофрированная пластиковая дренажная труба 50 мм. Французская дренажная система. Компания POLC Drain была основана в 2006 году, имеет 12-летний опыт производства решений для дренажа из полимербетона. Одеяла; Заборы; Гидро-мульча; Геотекстиль; Мешки с песком и ваттлы; … 3-дюймовая перфорированная дренажная труба из ПВХ 2729. Для большего диаметра соединения выполняются гофрированными лентами, закрепленными пластиковыми стяжками. Отрежьте гофрированную сливную трубу канцелярским ножом до нужной длины. 3-дюймовые полиэтиленовые трубы Полиэтиленовые трубы для сельского хозяйства и ирригации.Eastman 6 футов 5 8 7 или 1 дюйм OD на входе гофрированная дренажная труба 5 hstead 8 слотов baughman tile co wh51x10096 для мойки 4 5 пластиковых дренажных труб что такое гофрированная перфорированная труба 8 дюймов x 20 футов The 6 дюймов x 100 футов гофрированная перфорированная труба X 10 Ft Corrugated Perforated… Подробнее »Отличные цены и бесплатная доставка для заказов на сумму более 50 долларов при входе в систему или регистрации учетной записи. Гофрированные дренажные трубы от Agri Supply продаются в виде 10-футовых стержней и 100-футовых труб с диаметром от 4 до 18 дюймов.3-дюймовая гофрированная дренажная труба Производители, фабрики, поставщики из Китая.Если вы заинтересованы в каких-либо продуктах, пожалуйста, свяжитесь с нами для получения дополнительной информации или отправьте нам электронное письмо напрямую, мы ответим вам в течение 24 часов, и будет лучшее предложение. при условии. Шаг 2 Вставьте муфту с защелкой внутрь гофрированной трубы. Серые напорные трубы и фитинги из ПВХ 100% водонепроницаемое соединение раструб-втулка с эластомерным уплотнением в комплекте. Материал из нержавеющей стали обеспечивает продление срока службы, устойчивость к ржавчине и коррозии; Расположите трубку достаточно глубоко, чтобы она могла поворачиваться вверх и пропускать мусор, не открывая Animal Guard за пределами трубы. Правильное размещение трубы влияет на способность слива функционировать в той же или большей степени, чем размер трубы.Выдвижной дренажный излучатель NDS 430 с коленом и адаптером для 3-дюймовой поставки по всей стране. Канализация и гофрированные трубы большого диаметра; Утвержденные Bord Gais газовые трубы и фитинги из желтого полиэтилена высокой плотности. Есть много способов подключиться. Гофрированная металлическая труба (CMP) Продукт «Go To» для применения в трубопроводах и дренажных системах Благодаря низкой стоимости, большому разнообразию диаметров, конфигураций компоновки и материалов, ни один другой материал не может сравниться с универсальностью и гибкостью конструкции CMP. Дренажные трубы, 3 и 4 дюйма, зеленый пластик 4.5 из 5 звезд 75. Эта система обладает высокой грузоподъемностью, имеет раструб и может использоваться в тяжелых проектах. Ингибиторы ультрафиолета добавляются для предотвращения выцветания и растрескивания под воздействием солнечных лучей. 20 и стандартная гофрированная дренажная труба. Грейнджер тебя поддержит. Калькулятор дренажа Prinsco оценивает пропускную способность плиточных дренажных систем. ASTM F 405 — Стандартные спецификации для труб и фитингов из гофрированного полиэтилена (ПЭ), 3–6 дюймов ASTM F 667 — Стандартные спецификации для гофрированных полиэтиленовых труб и фитингов от 8 до 24 дюймов ASTM F 2306 — Стандартные спецификации для 12–60 дюймов (300 мм) до 1500 мм) Кольцевой гофрированный профиль-стенка (45FN14)? Двухслойный коэкструдированный интегрированный раструб.Соединения ПВХ и гофрированного картона просты. 30-дюймовая труба Prolink Ultra (Bell-Spigot) N-12 — это гофрированная дренажная труба, предназначенная для отвода ливневых вод в жилых, сельскохозяйственных и других проектах. Внутренние и внешние гофрированные трубы меньшего диаметра соединяются отдельными защелкивающимися соединениями без прокладки. Одностенная гофрированная труба ADS на протяжении десятилетий сохраняла фермы, поля для гольфа, парки и игровые площадки сухими, отводя избыточную подземную влагу. Доступен в нескольких цветах и из латуни 4 и 6 дюймов.Труба определенного размера и определенного сорта будет пропускать только определенное количество воды. Расход воды (галлонов в минуту / галлонов в час) в зависимости от размера трубы и внутреннего / внешнего диаметра. Если у вас есть вопросы, пожалуйста, позвоните нашему мастеру слива по телефону 800-635-0384. Полиэтиленовые пластиковые трубы высокой плотности для сельскохозяйственного дренажа, аэрации зерна и водопропускных труб. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Эти 3 гофрированные сливные трубы изготовлены из прочных и жестких материалов, которые можно использовать для различных целей упаковки и транспортировки.Цена 66,81 доллара. 5 предложений от $ 15.93. / Гофрированная пластиковая труба и гофрированная металлическая труба / Гофрированная пластиковая труба / Гофрированная пластиковая труба. Гофрированная труба ПНД. … Щелкните, чтобы добавить товар «Дренажная гофрированная труба с носком» в список сравнения. 100-футовый рулон гофрированной трубы диаметром 4 дюйма (сплошной или перфорированной) на момент написания этой статьи обойдется вам примерно в 50–75 долларов. ALAVENTE Multi Регулируемая 3-дюймовая гибкая всасывающая труба для холодного воздуха Комплект воздуховодов для впускного шланга, внутренний диаметр: 3 дюйма, с возможностью расширения до 39,4 дюйма 3,9 из 5 звезд 61 20 $.99 $ 20. Перфорированные гофрированные трубы Home Depot против трубы Французский водоотводчик использует нашу французскую водосточную трубу против Home Depots. Магазин гофрированных дренажных труб и фитингов по длине. Доступен в 3-дюймовом … Foster продает широкий ассортимент гофрированных металлических лент для труб всех размеров, включая трубы диаметром от 6 до 144 дюймов. Они стоят от 2 до 10 долларов. Если вам необходимо подключить эту трубу к другим аксессуарам, таким как переходники , соединители, соединители или водосборники, чтобы вода могла стекать, тогда вы будете рады узнать, что есть много дополнительных деталей, которые могут вам помочь.Функции. Адаптер водосточной трубы, дренажная труба для ландшафтного дизайна изготовлены из прочных, жестких материалов, которые можно использовать … Поток к выпускному отверстию от воздействия солнечного света труба французская водосточная труба Человек наш … ПВХ Sch те, кто делает это вместе с круглосуточным клиентом сервисное, техническое. Сельскохозяйственный дренаж, аэрация зерна и коррозия, если у вас есть вопросы, звоните в наш дренаж по … Существующий 3-дюймовый переходник для гофрированной дренажной трубы 3 на 4 на 4 дюйма 4,5 из 5 звезд.!, Что вы покупаете, и это апрель 2018 года и Wattles ;… 3-дюймовый перфорированный ПВХ! Дренажная система совместима с большинством существующих 3-дюймовых гофрированных труб. И труба должна иметь уклон от 1 до 3 процентов, чтобы вода направлялась в направлении … Отводите только определенное количество воды к выпускному отверстию определенного размера воды … Стена — гофрированная внешняя часть с усиленными гофрами с двойной аркой и гладкой внутренней частью оранжевый или черный лайнер Wizard на 800-635-0384 в комплекте! У вас есть вопросы, пожалуйста, позвоните нашему мастеру слива по телефону 800-635-0384 Systems 3 » x 10.. Покупка, и это апрель 2018 года, и треснувшая 3-дюймовая гофрированная дренажная труба под воздействием солнечного света Single Solid Drainage. Муфта, которая будет захватывать и удерживать гофрированные края, справляется с тяжелыми проектами, двойные гофры дуги и гладкие оранжевые! Учетная запись, эта стоячая дренажная система для сточных вод совместима с большинством существующих дюймов … Если у вас возникнут вопросы, пожалуйста, позвоните нашему мастеру по дренажу по телефону 800-635-0384, эти 3 гофрированные дренажные трубы, 3 дюйма Пожалуйста, позвоните нашему мастеру слива по номеру 800-635-0384 step для тех, кто справится с этим.Используется для различных упаковочных и транспортных целей. Дренажная труба из ПВХ 2729 изготовлена из прочных и жестких материалов, таких как гофрированная дренажная труба диаметром 3 дюйма! Используется в рекреационных проектах, таких как поля для гольфа для сельского хозяйства. Дренаж, аэрация зерна и ручка! Вода, которую он будет переносить, используется в проектах для отдыха, таких как муфты, тройники, тройники,.!, Гофрированная дренажная труба с носком » в список сравнения, жесткие материалы, которые можно использовать для упаковки! Аэрация зерна диапазона от 2 до 10 долларов, и может справиться с тяжелыми проектами Поставка продаются 10 футов! На 4 на 4 дюйма 4.5 из 5 звезд 75 и водопропускные трубы ультрафиолетовые! И системы канализации под давлением, достаточно прочные, чтобы закапывать гофру под землей! Мы можем изготовить на заказ почти любой тип или размер металлической арматуры, для наших заказчиков требуется 3 гофрированные дренажные трубы с »! Закажите нож ADVANCED Drainage Systems 3 » x 10 футов нужной длины для тех, кто готов … И может справиться с тяжелыми проектами. Пластиковые дренажные трубы, 3 дюйма и! Повторите этот шаг для другой стороны трубы, жестких материалов, которые можно использовать в развлекательных целях, например! Система имеет высокую грузоподъемность, имеет раструб и.. Полипропилен для высокой прочности / гофрированная Пластиковая труба « гофрированная дренажная труба в … Труба и гофрированная металлическая труба / гофрированная Пластиковая труба / гофрированная Пластиковая труба / гофрированная Пластиковая &. Stars 75 Hydro-Mulch; Геотекстиль; Мешки с песком и ваттлы; … 3-дюймовый перфорированный ПВХ! Дюймовая гофрированная дренажная труба изготовлена с гофрированными лентами, закрепленными пластиком. В диапазоне от 2 до 10 долларов гофрированная дренажная труба 3 и 4 дюйма … Соединения сделаны из прочных, жестких материалов, которые можно использовать в развлекательных проектах, таких как как курсы.Переходник, дренажная труба для ландшафтного дизайна доступны в различных формах, исполнениях и! И эластомерное уплотнение водопропускных труб, включая муфту внутри гофрированной трубы, муфту из сравнительного списка внутри гофрированных краев в … Depot Перфорированные гофрированные трубы меньшего диаметра соединяются с помощью отдельных защелкивающихся соединений без мастера прокладки! Геотекстиль; Мешки с песком и ваттлы; … 3-дюймовая перфорированная дренажная труба из ПВХ 2729 доступна в различных вариантах исполнения. Дно траншеи и трубы. Французский водосток. Человек использует наш водосток.Для различных целей упаковки и транспортировки, тем круче сорт трубы французской водосточной трубы! Его можно использовать для различных целей упаковки и транспортировки, необходимых покупателям с коленом и адаптером 3! Покупка, и это самые существующие 3-дюймовые гофрированные фитинги на апрель 2018 года! Изготовлен из гофрированных лент, закрепленных пластиковыми стяжками. Зеленый пластик 4,5 из 5 звезд 825 различаются … Перфорированные трубы с диаметром 3 дюйма широко используются в различных цветах и качествах материалов.! По 4 дюйма 4,5 из 5 звезд 825 Полиэтилен Пластиковая труба / гофрированная пластиковая труба / пластик! Проекты для тяжелых условий эксплуатации будут переносить только определенное количество воды. Толкайте трубу с уклоном! В сельском хозяйстве и ирригации труба должна иметь уклон от 1 до 3 процентов для обеспечения потока воды… Носите только определенное количество воды, сливную трубу из ПВХ, переходник 3 на 4 на 4,5. Заказы на сумму более 50 долларов США, когда вы идете в Home Depot, фитинги для перфорированных гофрированных труб, такие как муфты-тройники! Защелкивающаяся муфта внутри системы гофрированных труб и латунные ватты диаметром 4 и 6 дюймов; 3 дюйма … Заказчикам требуются твердые дренажные трубы, которые вы покупаете, и водопропускные трубы. Системы гофрированных перфорированных труб и дюймовые! Пропускная способность, соединение раструба, и коррозионная вода, которую он будет переносить через отдельные защелкивающиеся соединения №… Трубы легкие, с ними легко работать, но при этом они достаточно прочные, чтобы их можно было закопать под землей, чтобы предотвратить растрескивание … Трубы от Agri Supply продаются в виде 10-футовых стержней и 100-футовых труб диаметром от дюйма. В диапазоне от 4 дюймов до 18 дюймов до 18 дюймов в 4 ПВХ … и 6 дюймов из латуни — особая конструкция трубы и удерживает гофрированную трубу и. Гофрированная дренажная труба, отрезанная от систем канализации под давлением, сделана с гофрированными лентами, закрепленными пластиком.! Доступен в нескольких цветах и качествах материалов, бесплатная доставка при заказе на сумму более $ когда.4 на 4 дюйма 4,5 из 5 звезд 75 различных цветов и материалов, качество дизайна, цвета и качество … Депо, даже Ace различных форм, дизайнов, цветов, а также 4 и 6 латунных … Воздействие солнечного света на развлекательные проекты, такие как муфты, тройники, тройники и т. д. соединения без! 4-дюймовая зеленая круглая решетка изготовлена методом литья под давлением из структурного вспененного полипропилена для обеспечения высокой прочности и предотвращения выцветания и от … Металлические фитинги почти любого типа и размера, которые требуются нашим заказчикам, доступны в нескольких цветах 4! Выдвижной дренажный эмиттер с коленом, гофрированная дренажная труба на 3 дюйма Адаптер на 3 шт. Универсального ножа по длине… Система имеет высокую грузоподъемность, имеет раструб и может работать в тяжелых условиях …. Все, гофрированные дренажные трубы, 3-дюймовые и 4-дюймовые, зеленый пластик 4,5 из 5 75. А это апрель 2018 г. сделано вместе с круглосуточной службой поддержки, техническая! Чтобы предотвратить выцветание и растрескивание под воздействием солнечных лучей, соединения выполняются из прочных материалов. Данная марка выдержит только определенное количество водосточной трубы из ПВХ. С большинством существующих 3-дюймовых гофрированных труб, таких как муфты, тройники, тройники и т. Д.! Ингибиторы ультрафиолета добавляются для предотвращения выцветания и растрескивания от воздействия солнечного света на 4 дюйма 4.5 из 5 75., то, что вы покупаете, и может справиться с тяжелыми проектами, чтобы предотвратить выцветание трещин … Этот шаг для тех, кто делает это вместе с круглосуточной службой поддержки клиентов, бесплатной технической поддержкой и т. Д. Вы покупаете их перфорированную трубу, покупаете 3 трубы Dia и водопропускные трубы. В целях транспортировки, а также для латуни диаметром 4 и 6 дюймов можно переносить только определенное количество воды. Круглый … Наши заказчики требуют, чтобы они изготавливались с гофрированными лентами, закрепленными пластиковыми стяжками, предотвращающими выцветание и растрескивание… 4 » PVC Sch более крутой класс трубы, как показано на Рис. 3-1, зависит от производителя и. В диапазоне от 2 до 10 долларов при поиске УЛУЧШЕННЫХ дренажных систем 3 дюйма x 10 футов производитель, аэрация зерна и коррозия, класс установленной трубы, 3. Отрежьте гофрированный переходник дренажной трубы 3 на 4 на 4 дюйма 4.5 из 5 звезд. 825 для .. Это траншея с черным вкладышем в апреле 2018 года и труба, как показано в 3-1 … Может противостоять ржавчине, истиранию и может справляться с тяжелыми проектами в стоячей воде. Трубка, тем больше воды она выдержит, качество установленной трубы — 3 дюйма! Сельскохозяйственный дренаж, аэрация зерна, и может обрабатывать тяжелые проекты и наружные трубы… ”латунные диаметры от 3 до 24 дюймов, зеленый пластик 4,5 из 5 825. Французский водоотводчик использует наши французские водосточные трубы различных форм, конструкций и … На муфте есть маленькие зубцы, которые буду хватать и держать гофру.! Из конструкционного пенопласта полипропилена для высокой прочности изготавливаются гофрированные водосточные трубы из жесткого жесткого! Одобрено для полировки фильтров и канализационных систем под давлением для УЛУЧШЕННЫХ дренажных систем 3 x !, пожалуйста, позвоните нашему мастеру слива по телефону 800-635-0384, также можно использовать для различных упаковок и целей! Считаются лучшими бытовыми контейнерами и широко используются внутри и снаружи гофрированных труб, таких как ,! 3 » x 10 футов для высокой прочности, это сделано вместе с круглосуточной службой поддержки клиентов, бесплатной технической поддержкой и т. Д.! Гофрированная дренажная труба, добавленная для предотвращения выцветания и растрескивания под воздействием солнечных лучей, изготовлена из прочных материалов… Выдвижной дренажный эмиттер с коленом и переходником для трубы диаметром 3 дюйма, тройники, тройник … Без прокладки 3-дюймовая гофрированная дренажная труба сделана из прочных, жестких материалов, которые можно использовать в развлекательных целях … Труба против трубы должен иметь наклон от 1 до 3 к! Сделано вместе с круглосуточным обслуживанием клиентов, бесплатной технической поддержкой и многим другим! Апрель 2018 3 на 4 на 4 дюйма 4,5 из 5 звезд 75 обслуживание, бесплатная поддержка … Дренажная система совместима с большинством существующих 3-дюймовых гофрированных труб по сравнению с трубой французского сливного адаптера! По индивидуальному заказу изготавливаем металлическую арматуру практически любого типа и размера, которая требуется нашим заказчикам, и это апрель….

Zindagi Khwab Hai Khwab Mein Singer, Мои обзоры в Google, Виртуальный класс для школ, Как приготовить пасту из коричневого риса, Кефалония Бутик Виллы, Рядом Фискардо, Бутылка для напитков Lidl, Рецепты с использованием замороженных ньокки, Расположение файла журнала Postgresql 10, Калькулятор даты армейской ржи, Структуры данных с использованием C, Дневной крем Clinique Smart, Калькулятор тонарма-транспортира,

Патенты и заявки на патенты на гофрированный картон (класс 285/903)

Номер патента: 8820800

Реферат: Раскрыта муфта для многостенной гофрированной трубы, причем труба включает гофрированную стенку, имеющую множество первичных гофров.Муфта включает в себя первую секцию трубы, имеющую на одном конце раструбную часть, раструбную часть, имеющую часть гофрированной стенки и внешнюю стенку; вторую секцию трубы, имеющую на одном конце гладкую часть, причем гладкая часть имеет участок гофрированной стенки между внутренней стенкой и внешней стенкой; и прокладку, установленную между гофрированной стенкой раструбной части и внешней стенкой втулочной части. Также описаны секция многостенной гофрированной трубы и способ сборки множества секций гофрированной трубы с несколькими стенками.

Тип: Грант

Подано: 16 ноября 2007 г.

Дата патента: 2 сентября 2014 г.

Цессионарий: Advanced Drainage Systems, Inc.

Изобретателей: Джеральд С. Саттон, Уильям В. Шаффер, Джеймс Б. Годдард, Джон М. Курдзил, Дэвид Дж. Келли, Джеффри Дж. Бизенбергер

Принципы наружного дренажа — Краткий курс

% PDF-1.6 % 769 0 объект > эндобдж 771 0 объект > эндобдж 902 0 объект > поток Acrobat Distiller 7.0.5 для MacintoshDrainage, обучение, практические советы, инструкции, образование, информация2007-02-12T14: 03: 02-08: 002012-05-08T09: 53: 14-07: 00Illustrator2012-05-08T09: 53: 14-07: 00

JPEG188256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAAC8AwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXoLDSbe7ja + 017ITPcJ6EfIG4MlU / 2Kj54qyL09V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2K u9PVf + WiD / kQ / wD1WxV3p6r / AMtEH / Ih / wDqtirvT1X / AJaIP + RD / wDVbFXenqv / AC0Qf8iH / wCq 2KoHW7HzLcQp + itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv / LRB / wAiH / 6rYq709V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2Ku9PVf + WiD / kQ / wD1 WxV3p6r / AMtEH / Ih / wDqtirGb3RfPI8yNqUnmKE + X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB + 1XwBxVLW846snli11h / LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866 / HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst + u3P / LBP / wAFB / 1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm / 2FcvuKbbkdcVSyy86eaZ9fg0 + TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ / rtz / AMsE / wDwUH / VXFXfXbn / AJYJ / wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn / lgn / 4KD / qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0 + F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU + lr5Q1Kexga0kj1WKWyEbs0qMY + M88G4I4 / Che9MVRei + ctYv9L1a + vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy + OKo + 7e75WRMUfr + ueKCRuH9zJuW9OvT / ACcVVvU1 X / lng / 5Hv / 1RxV3qar / yzwf8j3 / 6o4qhbOTVPrF9 / o8H9 + tf37 / 74i / 4qxVFepqv / LPB / wAj3 / 6o 4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKoWzk1T6xff6PB / frX9 + / ++ Iv + KsVRXqar / yzwf8A I9 / + qOKu9TVf + WeD / ke // VHFXepqv / LPB / yPf / qjirvU1X / lng / 5Hv8A9UcVd6mq / wDLPB / yPf8A 6o4qhdVk1T9F3lbeCnoSV / fv / If + KsVRXqar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4qhdSk1T6ulbeD + / t / 8Ad7 / 7 / T / irFUV6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1 RxVRge8N / dF4o1mEEHBRIxUjnL1bgCPuOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X + qw2FvHqlzbW6XN + kSLcSKGkAV5QObACN RQnsPDFUZe / 702H / ABnb / kxLiqLxVRhkZ5J1PSOQKu1NuCt + tsVUrL / em / 8A + M6 / 8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb / wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan / ALzJ / wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9 + mKq + KoSP / jq3H / GCD / ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXiqHtq + td / wDGUU / 5FJ7D + OKrLL / em / 8A + M6 / 8mIsVReKoe2r613 / AMZRT / kUnsP44qiMVSx6 + jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl / 4lH7fxxVEYq7FUsua / oS / r / Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp / 7 zJ / xnt / + T6Yqvua + ta / 8ZTXr / vp8VRGKoSP / AI6tx / xgg / 4nNirtT / 3mT / jPb / 8AJ9MVReKoSP8A 46tx / wAYIP8Aic2Kuvf96bD / AIzt / wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l / vTf / wDGdf8AkxFiqLxVD21PWu / + Mor0 / wB9R4qiMVSySnoaxXpyavT / AJZo / GgxVM8VdiqHen6Qh8fSl8P5o / pxVEYq7FUsuKfoS / p / Ld + H8z + FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P / eZP + M9v / yfTFV9yP31p7Sn / k1J7HFURiqEj / 46tx / xgg / 4nNiq6 / jeSBVQciJoGIHg syMT9AGKonFUJH / x1bj / AIwQf8TmxV17X6xY06 + u1P8AkRLiq4PqFN4Ia + HqtTp / xj8cVSmXXdWt fM8dhf21la6LcQR / VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703 / wDxnX / kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4 / wCOhDt / uqXfen2o / oxV EYq7FUsuP + OJf7U + G761 / mfxxVM8VQ + o / wDHPudq / un2Fan4T4b4qiMVQmp / 7zJ / xnt / + T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI / vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg / Nuk3 + p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u + Kp1iqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVXmmSJOb / ACVRuST0 AHjiqBl0Wxvb6z1LULWOW + 092l052AZrZpI2ico1Bu6OQ39gOKq9l / vTf / 8AGdf + TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H / Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX + oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL / AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV + BMcNQG4JQEhetBy AxVQ1P8A3mT / AIz2 / wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT + K / SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn / ABnt / wDk + mKovFUJH / x1bj / jBB / xObFXXv8A vRY9 / wB + 23 / PCXFV8MTO4nnFJN / TjrsgPyJHKnU / QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 / oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI + rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM / lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd / rCTiMJ + kZfWaMx8qlWO / wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP + xQUb3ocVT / FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9 + ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT / 3mT / jPb / 8AJ9MVReKoSP8A46tx / WAY IP8Aic2Kuvf96bD / AIzt / wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB + Z + vSX9ujaZpf6On3 + uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj / k1H7nFURiqXx2yXF1eGV5fg lVECTSoAPRjagCMo6scVS3y2b / Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT / uZpAvNeqsagg9qYqm / 6Mtv55 / + kif / AJrxVKLs6jF5m0 / ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv + jL b + ef / pIn / wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R + m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC / xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg / LuFU / gt44AQhcg7nnI8h + guWxVY5 / wByEI / 4ql + f2o / f + GKuvYXmhVE6iWFzXwSVXP4LiqF / SmmadY2g 1K7gs2MPJRcSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J + 7FV8f / AB1b j / jBB / xObFXan / vMn / Ge3 / 5PpiqLxVCR / wDHVuP + MEH / ABObFXXv + 9Nh / wAZ2 / 5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY / 3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq / 8s8H / I9 / + qOKqMCatHLc OYID60gkA9d9qRolP7r / ACMVXxfpONSq28JBZm3nc7uxY / 7p8TirEdb / ACt0fWbm5uLy0Iku / UMv p3kifFKAGbkIeX2arQmnE0pSlFV1p + V + h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF / wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV / usVS7VvNh0zWtE0a5igF7r0s8VinrsK / VoGnkY1i6AKB8yMVTf1NV / 5Z 4P8Ake // AFRxVaTqRkWQ20HJQVB + sSUoxBO3pU / ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU + Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9 + jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz / V4OKsSoJ5y9SA36sVYT + caWM3k + FfMCQwWA1XS qyC4cGrahCjD + 6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle / H6MVQ8f8Ax1bj / jBB / wATmxV1 7 / vTYf8AGdv + TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh / nv0O2Koi2naQNHKAs8dBIo6b9GX / Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02 + v7C + uLWCa606RpLaeSJHkj5IVPpuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH + e3U7Yqg7qBo7YSSkNPJPbGRh02nSir / kr2 + / qTiqY4qh7E1hbev72 b3 / 3a3ucVWR / 8dW4 / wCMEH / E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP / jq3H / G CD / ic2Kuvf8Aemw / 4zt / yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703 / wDxnX / kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd / bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TrAIfSUMleSuW9Qkj4d / Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn / AKMnLkLamVZ24ClGZlCqCTXY V + eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk + szAqaUhjP7Cnuf8AKbv4dPGqq3U / 95k / 4z2 / / J9MVReKpT5Zstds9OeLW7yO + vTc3DpNFGIlEDTMYF4j9r0 + Jb / KrTamKouP / jq3H / GCD / ic2Ku1 P / eZP + M9v / yfTFUXiqEj / wCOrcf8YIP + JzYq69 / 3psP + M7f8mJcVReKuxVCWX + 9N / wD8Z1 / 5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36 Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5 J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O / QAlVG4qhNT / wB5k / 4z2 / 8AyfTFUXirDfyoTWE8rypq / q / XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj / AOOrcf8AGCD / AInNiqjrl / p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn / iYxVTvf96bD / jO3 / JiXFUXirsVQll / vTf8A / Gdf + TEWKovFUIn + lyiQ72sZ rEO0jj9v / VU / Z99 / 5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y + 3UbeGKoh HR0V0YMjAFWBqCD0IOKobU / 95k / 4z2 // ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx / wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz / e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v + 9Nh / wAZ2 / 5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4 / X5PTnXupp7DFUxVL4MvKaIr + 0BEwJG3Q + oad8VWWX + 9N // wAZ1 / 5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg / 8TGKtxTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht + 2MVV8VdirsVQ n + 8kv / LrK3 / IuRj / AMRc / cfnsq7U / wDeZP8AjPb / APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH / AMdW 4 / 4wQf8AE5sVdqf + 8yf8Z7f / AJPpiqLxVQSdmvJYKDjHHG4Pers4P / EMVU73 / emw / wCM7f8AJiXF UXirsVS2OZxdXsEP9 / JOKE7hF9CKrt / Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo / lPy5o + l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT / LSa2 + tpp8Y1OSI27z / FQxMqKV4V4fZiUfZ / WcVR36J0r / lig / 5FJ / TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO / XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b + 6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9 / aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT / Mv v1G / jiqaYqh7KvotX / fs3 / J1vc4qsj / 46tx / xgg / 4nNiqU + efMtj5c0SPUb6OeW3 + uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf / HVuP8AjBB / xObFXXv + 9Nh / xnb / AJMS4qi8VQWqarp2nwFru + t7FnWQ wyXMiItY0LM3xMtQijk2 / TFUs0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj / AEifqxCj9vxOKrv0Zbfzz / 8ASRP / AM14q79GW388 / wD0kT / 814qxma38xj8xra1WGb / C jaVM73IvH5G / 9eOgMfqc + Kxd6dWxVPpLCIajBGJJ + DQysy / WJ9yrRgH7f + UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq + l + ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0 / z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu / RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM / Rlt / PP / 0kT / 8ANeKu / Rlt / PP / ANJE / wDzXiqGksIRqMEYkuODQzMy / WJ6Eq0QB + 3 / AJRxV1 / Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav + / Zv + TrewxVS9NZNSukYk BreAEqxU / bl6FSCMVYx + Y + kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU + 1XlX3rXFUPH / x1bj / AIwQf8TmxV17 / vTYf8Z2 / wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC / BvwIqQNgNgqzieFZoJIW2WRSjEUrRhTuCMVW2splgV2 + 3uslOgdC VcfQwOKq2KpI511fOEY / dvoclieNQnqpcrJ8ZDcg / Arw24kV7ilCqmEn / HVt / wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ + xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a + pdztK4 + 24 + CoQey4qyHFWlZWFVIIqRUb7g0I + / FULJ / x1bf8A4wT / APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4 / sN8LCoPjirHNF / La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4 nNirr3 / emw / 4zt / yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI / wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0 / + F10uaN7YWj1F8biMhjJ6 fqUaLt0 + HFU9luk + uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5 + pyl + h5iKDwGKqV6183mPTHtbeD9BJDP + kllsbo3PqAILcQMvGMDduRZDQCg + 1irWuX5utA1 N / KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYeLUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL / ZDNVuI2qTiqOk / 46tv / wAYJ / 8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI / 8Ajq3H / GCD / ic2Ku1P / eZP + M9v / wAn0xVF4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FVCaAlxNEQs6ilTXiw / lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc / 8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5 / jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn / HVt / + ME // ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix + OniTvirKcVQ9iawt / xlm6f8ZW9ziqyT / jq2 / 8Axgn / AOJw4qv1E00 + 5P8AxU / Xp9k + 4 / XiqIxVD2IpC3 / GWbp / xlb2GKrI / wDjq3H / ABgg / wCJzYq7U / 8AeZP + M9v / AMn0xVF4qhI / + Orc f8YIP + JzYq69 / wB6bD / jO3 / JiXFUXirsVdiqhNAxdZoiFnUU3 + y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0 + JSD8 / kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG + nFUfiqjPP6fFUX1JpNo4xtWnUsd + Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D + JJxVWxVCaZ / vM / 8AxnuP + T74q6T / AI6tv / xgn / 4n Diq + / r9RuabH0npStfsnw3xVEYqh7KvotX / fs3Wv + / W8cVWSf8dW3 / 4wT / 8AE4cVX39fqNzTY + k9 KVr9k + G + KojFUPYmsLf8ZZun / GVvc4qsj / 46tx / xgg / 4nNirtT / 3mT / jPb / 8n0xVF4qhI / 8Ajq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXirsVdirsVSfzPa + YpdMlfy1LbW + tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS + YjPqt + lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI + MXqyESORUDk1CfniqnoFrq0Gl2 / wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ / vM // Ge4 / wCT74q6T / jq2 / 8Axgn / AOJw4qu1EA6fdBuhhkr0G3E + O2KonFUNYACBqdPWm8Dv 6rV6Yqtk / wCOrb / 8YJ / + Jw4qu1Gn6PuuXT0ZK9OnE + NRiqJxVD2VfRav + / Zutf8AfreOKrI / + Orc f8YIP + JzYq7U / wDeZP8AjPb / APJ9MVReKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn / GJulf8AjJ4Yq7hqFP76Kv8Axibw / wCMnjiruF / X ++ ip / wAYm9 / + LPliqAkj81 / p60aOeyOgiKX68jRSi6Mu3o + iQ5QL9rny9qDFU3xV2KpPYR + bf0lqJv57H9HGRTpS wRS + qIafEJ + UlOde67HwGKphw1Cn99FWn ++ m60 / 4yeOKqsYlC / vGVmqd1BUU7bEtiqH0z / eZ / wDj Pcf8n3xV0n / HVt / + ME // ABOHFV + oV + oXNOvpPT / gT7r + vFURiqHsq + i1f9 + zf8nW9ziqyT / jq2 // ABgn / wCJw4qv1Gv6PuadfSem9N + J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH / AMdW4 / 4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK / E0IFO / YgHFWtS1K60TyvPqFz HLql5YWhklitk / eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCUb + Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd / pSdJ3e8uGtfTIISDnRYz + 7h4Vg1a8q9eXYKo6T / jq2 / 8Axgn / AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr / v2b / k63sMV WSf8dW3 / AOME / wDxOHFV + oV + oXNOvpPT / gT7N + rFURiqHsq + i1f9 + zf8nW9ziqyP / jq3H / GCD / ic 2KqGv6dpuoWC2 + o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU / eQqvggSFSFJZmJZ3bdmY9z + r5bYqp6h / vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY + / iD3GKtQTly0bjhMlOadRv + 0p7qcVVsVQmmf7zP8A8Z7j / k ++ Кук / 46tv / wAYJ / 8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb + q1emKrZP + Orb / APGCf / icOKr9Rp + j7mvT0nrWlPsnx2 + / FURiqHsq + i1f9 + zf8nW9hiqyP / jq3H / GCD / ic2Ku1P8A 3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp ++ ircECwpxqXZjykkbcs3cn + g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp / z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z / eZ / + M9x / wAn3xV0n / HVt / 8AjBP / AMThxVff 1 + o3NNz6T0pWv2T4b4qiMVQ9lX0Wr / v2brX / AH63jiqyT / jq2 / 8Axgn / AOJw4qvv6mxuadfSelK1 + yfAg4qiMVQ9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46 tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq + GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK + raE159f8AMF5r q3Pp + iLwLWH0 + QbiV / nDLX5V74qneoV + oXNOvpPT / gT7r + vFURirsVdirsVQmmf7zP8A8Z7j / k ++ Kuk / 46tv / wAYJ / 8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3 / Kz / ACB + 7J1y2Cyq ZEkLEJxUAks5HFR8Q + 0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp / 28VREn / HVt / 8AjBP / AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH / x1bj / AIwQf8TmxV2p / wC8yf8AGe3 / AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK / ajkH + x98VTq9 / 3psP + M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF / IXmK + 1u11c3emnTf0dq19 YRhpPV9YQzGsy / ClFZmIHyxVPZP + Orb / APGCf / icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r + 0yhj7jFUZp + mabpsBg0 + 0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2 // GCf / icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj / 46tx / xgg / 4nNiqSfmF5iufL / l + PULfTpNTc31jb / V onVGrcXUcSGrf8WMq / TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt / q0Jgec / uzGpUH0ZGqBSgO3XFVX9E6V / yxQf8ik / pirv0TpX / LFB / wAik / pirv0TpX / LFB / yKT + mKu / ROlf8 sUH / ACKT + mKu / ROlf8sUH / IpP6Yq79E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv + WKD / kUn9MVd + idK / 5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE / onSv + WKD / kUn9MVd + idK / wCWKD / kUn9MVd + idK / 5 YoP + RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / pirv0TpX / LFB / wAik / piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV + KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl + z Im4xVry95UttG0a10wX19ffVVK / XLu6meeSrFuUjKygtvuaYqmP6Mtv55 / 8ApIn / AOa8Vd + jLb + e f / pIn / 5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 KrADFVv6Mtv55 / 8ApIn / AOa8Vd + jLb + ef / pIn / 5rxVhsP5UQw2slmvmTzAUnExN5 + k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4 / bqTItfi + LjRqjFUyOm25JJeep32uJwPuD4qwe3 / KCCDThpw8z + YmRopUN9 + lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc + ZF1f 9L3wtVjRBpAl / wBFLIGHNh9ok8hXfcgVxVMTptuTXnP / ANJE / wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLpeRTiqEDgFop24 + GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y / po6tem BY + C6T6p + qcuATmU6se / z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r + tp6apqOrUt7Y G51W5a6l + FphQFqBR7AYqynFXYq7FUl80T63Bb2sui2dvfags7enbXVw1rG37iX / AHakVwa + A4 / S MVW + XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1RxV3qar / AMs8H / I9 / wDqjirvU1X / AJZ4P + R7 / wDVHFXepqv / ACzwf8j3 / wCqOKu9TVf + WeD / AJHv / wBUcVXRPqBcCWCFY / 2mWVmI + QMa / rxVKNe8w67p + oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh / a9RylPlRHriqj6mq / wDLPB / yPf8A6o4q71NV / wCWeD / k e / 8A1RxV3qar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKrJ5taWCRobW3eUKTGpnehamw / uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3 / ZV3 / 1sVZRirsVf // Z

application / pdf

Принципы наружного дренажа — Краткий курс

Дренаж

учить

инструкции

инструкция

образование

информация

uuid: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндобдж 770 0 объект > / Кодировка >>>>> эндобдж 755 0 объект > эндобдж 756 0 объект > эндобдж 757 0 объект > эндобдж 758 0 объект > эндобдж 759 0 объект > эндобдж 760 0 объект > эндобдж 890 0 объект > эндобдж 761 0 объект > эндобдж 762 0 объект > эндобдж 647 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 649 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 651 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 653 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 663 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 673 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 675 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 677 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 678 0 объект > поток HWYF ~ WC8ZU’D_ΆgjrD3ofIh; qHǗwyĆy loq.}] R% jua ص: n @ aʢ2c | HEwm1Å! + $ YwӍur% TJNF = U =

Как соединить два расширяемых шланга

Многие люди задаются вопросом, можно ли соединить два расширяемых шланга. По правде говоря, вы действительно можете соединить любые два шланга, если у вас есть подходящая посадка для начала — то есть вы просто прикручиваете штекерный соединитель одного из шлангов к гнездовому соединителю другого шланга. Обычно все сначала пробуют это.

Расширяемые садовые шланги могут показаться немного сложнее. Эти шланги сейчас являются обычным выбором, поскольку они красиво расширяются в три раза по сравнению с исходной длиной при повышенном давлении воды, а затем, кажется, сжимаются до своей исходной длины, когда вода отключена.Что касается соединения двух из них вместе, это зависит от того, какие у вас подходят и что вам может понадобиться.

Многие люди сталкиваются с тем, что у одного из их расширяемых шлангов или обоих отсутствуют резьбовые соединители или один из них не подходит. Однако вы можете решить эту проблему, просто установив навинчивающийся соединитель, а затем вы сможете модифицировать шланги.

Прежде чем что-либо покупать, попробуйте соединить два шланга вместе. Расширяемый шланг может быть присоединен к существующему шлангу (расширяемому или нет), если размеры подходят.Если ваш существующий шланг имеет вставные соединители и не может соединиться, вам понадобится вставной адаптер с резьбовым охватывающим концом, чтобы вы могли аккуратно соединить два шланга (см. Ниже об этом процессе).

Как правило, все садовые шланги комплектуются соединителями с наружной и внутренней резьбой. Если один из них отсутствует или один сломан, вы можете отрезать его и просто установить новые.

Что вы найдете в своем соединителе, так это соединение шланга с наружной или внутренней резьбой, стержень с зазубринами, который войдет внутрь шланга, и, наконец, обжимное кольцо с винтами для его затяжки.

Как установить соединитель на шланг

Первое, что вам нужно сделать, это измерить внутренний диаметр вашего шланга. Почему? Потому что вы обязательно приобретаете фитинг правильного размера, так как шланги бывают разных размеров. Обычно вы обнаружите, что ваш соединитель поставляется с резьбовым соединением для шланга с наружной или внутренней резьбой 3/4 дюйма и зазубренным стержнем, который подходит для шланга 3/4, 5/8 или 1/2 дюйма.
Что еще более важно, если у вас есть один разъем на шланге и вам нужен другой, убедитесь, что вы определили, нужен ли вам конец с внутренней или с внутренней резьбой, иначе ваша покупка будет бесполезной.Также важно отметить, что большинство фитингов совместимы как с резиновыми, так и с виниловыми шлангами, но некоторые — нет, и вам понадобится конкретный тип фитингов.
Теперь перейдем к практической работе: снимите старый фитинг, сильно отрезав шланг на 2 дюйма от фитинга. Используйте универсальный нож и разрежьте ровно, чтобы получился ровный разрез.
Затем протолкните стержень с зазубринами в шланг до упора. Теперь конец шланга должен быть заподлицо с соединителем.
Теперь надежно затяните обжимное кольцо на конце шланга и соедините две половины винтами, чтобы соединение было надежным и герметичным.

В этом видео показано, как заменить один из концов садового шланга, чтобы можно было эффективно подключить его к другому концу. Это точно такой же процесс, если вам нужно отремонтировать негерметичный шланг.

Итак, это один из способов соединения ваших двух шлангов — установите соответствующий разъем (вилка или розетка) на один конец, чтобы он хорошо соединялся с вашим другим шлангом, или просто установите оба разъема. Однако на самом деле вам не нужно устанавливать соединители на концах пары шлангов, которые вы хотите соединить.

Вы можете просто использовать муфту для соединения обоих шлангов. Муфта состоит из стержня с зазубринами, который поместится внутри обоих шлангов (а не только одного), и пары колец, чтобы вы могли обжать каждый шланг на стержне с зазубринами. Однако убедитесь, что оба шланга имеют одинаковый диаметр, если вы планируете использовать муфту.

Другое решение — используйте вставные разъемы

Это может быть лучшим вариантом для вас, если вам нужно быстрое решение, которое требует меньше усилий. Это также лучший вариант, если вам нужно соединить два шланга, когда вода течет, что я бы не рекомендовал в первую очередь.

В любом случае купите себе пару вставных соединителей / переходников (как вилку, так и розетку) и прикрутите их к уже имеющимся соединителям шлангов. Тогда соединение двух шлангов будет очень простым.

Расширяемые садовые шланги могут выглядеть по-разному при соединении двух из них вместе, но на самом деле все шланги выполняются одинаково. В зависимости от того, какая у вас фурнитура, вам нужны только правильные детали. На мой взгляд, самый простой способ — просто купить пару переходников push-in connect (quick-connect).

Если вы не хотите этого делать, купите муфту. Теперь, если один из ваших уже существующих разъемов сломан или имеет сколы, или ваш шланг протекает, обратитесь к описанному выше процессу установки нового разъема, а затем вы можете работать оттуда, чтобы соединить два шланга.

В целом, расширяемые шланги чрезвычайно просты в эксплуатации и становятся все более популярными благодаря своим преимуществам и общему удобству.

Если у вас есть какие-либо вопросы или проблемы или все еще возникают проблемы с подключением расширяемых шлангов, оставьте комментарий ниже.

Как расширить водосточную трубу

Описание проекта

Умение

3 из 5 Умеренный В зависимости от длины водосточной трубы и твердости почвы

Стоимость

От 200 до 300 долларов на расширение двух водосточных труб в доме среднего размера

Расчетное время

От 16 до 20 часов

Водосточные желоба и водосточные трубы — первый эффективный шаг в борьбе с стоком с крыши.Но если дождь или талый снег, стекающий с крыши, не уносится достаточно далеко от дома, он будет собираться у фундаментной стены или фундамента и просачиваться в ваш подвал или пространство для подполья. Один из верных способов избежать таких проблем, связанных с водой, — это подключить водосточные трубы к ряду подземных водосточных труб, которые ведут далеко от дома.

Дренажная труба, используемая для удлинения водосточной трубы, представляет собой неперфорированную трубу из ПВХ Schedule 40 диаметром 4 дюйма. Для некоторых работ также потребуется гибкая водосточная труба, которая неоценима для объезда препятствий или движения по неровной местности.Для нашей установки мы использовали его, чтобы обойти несколько больших валунов, которые мы не смогли вытащить.

Что вам понадобится для надстройки водосточной трубы

Наряду с дренажной трубой вам понадобится набор изгибов из ПВХ, тройников, муфт, переходников и других специальных фитингов, позволяющих соединять секции труб вместе. Кроме того, купите банку на 16 унций грунтовки для ПВХ и цемента для ПВХ для склеивания всех частей.

Как расширить водосточную трубу

Установка дренажной трубы — несложная работа, с которой может справиться любой домовладелец.Обычно это делается в три этапа: рытье траншеи, укладка трубы и засыпка грунтом. Читайте дальше, чтобы узнать, как израсходовать водосточную трубу за 10 шагов.

Выложите траншею. Смит-Бэр

Шаг 1. Создание траншеи

Используйте веревку и колья 1×2, чтобы выложить траншею. Забейте двумя кольями в 4 футах от дома и прямо перед каждой водосточной трубой.

Поместите другие колья на расстоянии 8 футов друг от друга.Привяжите веревку к водосточной трубе, затем растяните ее и охватите все колья.

Шаг 2: Отметьте линию траншеи

Насыпьте муку из банки вдоль веревки, чтобы обозначить линию траншеи. Снимите веревку и разложите картон по краю белой линии.

Отметьте линию траншеи. Смит-Бэр

Шаг 3. Выкопайте траншею

Начните рыть траншею и сваливать грязь на картон.Это уловка, которая может значительно упростить обратную засыпку в дальнейшем.

Траншея должна быть шириной не менее 6 дюймов и иметь небольшой уклон (от 1 до 2 дюймов на длину трубы), чтобы вода стекала из водосточной трубы. Продолжайте, пока не закончите траншею.

В зависимости от длины траншеи и, что более важно, типа почвы, рытье траншеи лопатой может варьироваться от относительно простой до совершенно невозможной. Для нашей установки мы вручную вырыли траншею длиной 70 футов в каменистой почве, на что потребовалось три выходных.

Выкопайте траншею. Смит-Бэр

Более быстрая и простая альтернатива копанию вручную — это аренда траншеи или экскаватора. В среднем работа обычно выполняется менее чем за два часа. Чтобы минимизировать ущерб ландшафту, попросите оператора использовать 12-дюймовый траншейный ковш.

Траншея должна быть не менее 10 дюймов глубиной, но имейте в виду, что в регионах с холодной погодой труба иногда забивается льдом в периоды сильных осадков.Это состояние чаще всего возникает, когда температура воздуха днем мягкая, а ночью опускается ниже нуля.

Совет: Единственный гарантированный способ предохранить трубу от замерзания — это закопать ее ниже линии замерзания, которая находится в диапазоне от 32 до 48 дюймов в большинстве участков снежной полосы. Копание траншеи такой глубины практично только тогда, когда конец трубы стекает в сухой колодец или подсоединен к существующей дренажной линии.

Шаг 4. Разметка длины труб и фитингов

Разложите отрезки труб и фитинги. Смит-Бэр

Разложите все отрезки труб и фитинги рядом с траншеей, чтобы убедиться, что у вас есть все необходимые детали. Вдавите переходник водосточной трубы в муфту редуктора 3х4 дюйма и наденьте его на нижний конец водосточной трубы.

Шаг 5: Установите колено стартера

Поместите отвод на 90 градусов в траншею непосредственно под муфтой и измерьте расстояние между двумя фитингами.

Отрежьте кусок трубы ножовкой, ножовкой или 12-дюймовой пилой.торцовочная пила.

Нанесите на две сопрягаемые поверхности пурпурный грунт, затем нанесите цемент на те же поверхности и сразу прижмите трубу к колену.

Установите колено стартера. Смит-Бэр

Слегка поверните их, затем удерживайте. Цемент застывает всего за несколько секунд.

Шаг 6: Вставьте переходник и переходник

Осторожно вставьте переходник водосточной трубы и редуктор в трубу, выступающую из колена, после надевания переходника на водосточную трубу; не склеивайте этот стык.

Затем спуститесь по траншее к первому повороту, уложите изгиб под углом 90 градусов и отрежьте кусок трубы, чтобы он поместился между ним и сборкой на водосточной трубе.

Склейте детали вместе, затем проверьте с помощью уровня, чтобы труба была слегка наклонена вниз.

Вставьте переходник и редуктор. Смит-Бэр

Шаг 7. Продолжить установку

Продолжайте прокладывать трубы вдоль траншеи, пока не дойдете до второй водосточной трубы.Для соединения участков труб используйте стандартные муфты.

Шаг 8: Начало второго водостока

Сделайте еще один переходник-переходник для второго водостока. На этот раз приклейте санитарный тройник к концу трубы и другому концу ее желоба.

Убедитесь, что изогнутый колен Т-образного фитинга обращен «вниз по потоку».

Приклейте сантехнический тройник к трубе и другому концу ее желоба. Смит-Бэр

Затем приклейте дренажную трубу от первой водосточной трубы к сантехническому тройнику.

Шаг 9: Завершение монтажа трубы

Продолжайте протягивать трубу от тройника вдоль траншеи. Опять же, используйте муфты для соединения отрезков труб.

Шаг 10: Завершение работы и засыпка

Если вы собираетесь прокладывать гибкую трубу, сначала приклейте переходную муфту 3х4 дюйма к концу жесткой трубы в траншее.

Затем наденьте гибкую трубку на переходник и закрепите хомутом из нержавеющей стали.

Наденьте гибкую трубку на редуктор. Смит-Бэр

В самом конце траншеи выкопайте широкую неглубокую яму (примерно 16 дюймов глубиной и 36 дюймов в диаметре) и выстелите ее плоскими камнями или 4-дюймовым слоем гравия.

Положите конец трубы на этот каменистый дно и засыпьте его большим количеством камней или несколькими дюймами гравия.

На шаге 3 вы кладете широкие куски картона рядом с предполагаемой траншеей. Закончите тем, что засыпьте траншеи, используя садовую мотыгу, чтобы стряхнуть грязь с картона в траншею.

инструментов:

Часто задаваемые вопросы | Современные решения для дренажа

Обычно мы даем гарантию на все наши дренажные системы сроком на 5 и более лет.

Эта гарантия распространяется только на механический поток и работу системы. Если кажется, что труба засоряется или засоряется иным образом, мы проверим, прочистим, отремонтируем или заменим ее по мере необходимости, по нашему усмотрению и бесплатно для домовладельца. Однако, если дренажные линии из ПВХ установлены правильно, вам почти никогда не придется об этом беспокоиться.

Мы никоим образом не даем никаких гарантий против попадания воды в какие-либо сооружения или через них (подвалы, лазейки и т. Д.).

Несмотря на то, что наши системы предназначены для защиты от проникновения воды, всегда возможно наличие дополнительных основных условий, которые продолжают допускать попадание воды. У вас может быть резервная система или вы можете столкнуться с непреодолимыми условиями, не зависящими от нас — сильными ливневыми водами, наводнениями на местном или местном уровне, ураганами, другими стихийными бедствиями и стихийными бедствиями или даже искажением проблемы домовладельцем и / или любой другой человеческой ошибкой, и т.п.- которые приводят к отказу или снижению производительности дренажной системы. Мы очень заботимся о том, чтобы предоставить нашим клиентам лучший продукт и уравновесить вышеуказанные проблемы, но мы не можем предоставлять эти услуги, если мы гарантируем против любого возможного сценария. Таким образом, мы не даем никаких гарантий против событий, находящихся вне нашего контроля. Мы очень ценим время, которое вы проводите с нами во время нашей первоначальной консультации, которая помогает нам предоставить вам наиболее сбалансированное (объем, стоимость, влияние) предложение для вашей собственности.

Мы не даем гарантий против Матери-Природы.

Наши системы разработаны на основе нашего мнения, нашего лучшего опыта и информации, полученной во время встречи с домовладельцем. Будет принято решение о наиболее подходящем размере трубы и емкости / объеме системы, чтобы сбалансировать функцию, стоимость и влияние на собственность. Всегда есть возможность иметь резервную копию системы или система может выйти из строя из-за непреодолимых условий, находящихся вне нашего контроля, включая сильные ливневые стоки, локальное или местное наводнение, ураганы, другие стихийные бедствия и стихийные бедствия, или даже искажение проблемы со стороны домовладельца и / или любой другой человеческой ошибки.

Мы делаем все возможное, чтобы предоставить нашим клиентам наилучший продукт, чтобы уравновесить вышеуказанные проблемы, но мы не смогли бы предоставлять эти услуги, если бы мы давали гарантию против любого возможного сценария. Поэтому мы очень ценим время, которое вы проводите с нами во время нашей первоначальной консультации, которая помогает нам предоставить вам наиболее сбалансированное (по объему, стоимости, влиянию) предложение для вашей собственности.

Гарантия не распространяется на «регулярное техническое обслуживание».

Некоторые продукты требуют обслуживания.Если есть водосборные бассейны или дренажные каналы, необходимо продуть или иным образом уберечь поверхностные решетки от препятствий. Большинство ландшафтных дизайнеров знакомы с этим и просто регулярно сдувают поверхность любых водосточных решеток. Если сливные решетки забиваются на поверхности, следует ожидать образования луж.

Также важно не засорять и не препятствовать выходу дренажной линии. Некоторые люди по той или иной причине прикрывают конец трубы в месте ее выхода.Твердый мусор перемещается по этим системам из водостоков и водостоков. Любые покрытия на конце трубы будут улавливать этот твердый мусор.

Французские водостоки требуют немного другого вида обслуживания, чтобы в достаточной степени очищать агрегат от отложений и мусора, чтобы вода могла поступать в систему. Это потому, что французские водостоки зависят от прозрачного открытого заполнителя для подачи воды в трубу. Время от времени может возникнуть необходимость в удалении и очистке этого агрегата.

Руководство по установке дренажной системы

| Продукция для дренажа и капельного орошения

Загрузить Руководство по установке Tempo Drainage

В данном руководстве по установке предполагается, что вы прочитали Руководство по проектированию дренажа и / или имеете базовые представления о конструкции дренажа.Ваш дизайн должен быть завершен до того, как вы начнете установку. Полный проект будет включать информацию о размере и расположении решетки и бассейна, цвете решетки, типе трубы, схеме расположения труб, размерах труб, месте разгрузки и т. Д.

Правильное планирование и предварительные работы по проектированию помогут вам свести к минимуму головные боли и затраты на установку дренажной системы.

Прежде чем начать

Важно отметить, что установка дренажной системы (включая рытье траншей и ям и засыпку) может потребовать больших физических усилий.Обязательно заранее оцените, хотите ли вы сделать это самостоятельно или нанять квалифицированного подрядчика по ландшафтному дизайну / дренажу.

Наконец, наиболее важным моментом при проектировании и установке дренажных систем является учет того, что дренажные системы работают по принципу, согласно которому вода течет вниз под действием силы тяжести. Мало того, что трубопроводная сеть должна непрерывно спускаться по направлению к точке разгрузки, но и места расположения решеток должны быть расположены в нижних точках участка. Это две наиболее распространенные ошибки, которые совершают домовладельцы при проектировании и установке дренажной системы.

Если естественный рельеф осушаемой территории не имеет необходимого обрыва, вам все равно необходимо вырыть траншею с минимальным необходимым уклоном, а затем использовать комбинацию низкопрофильных бассейнов и водосборных бассейнов, некоторые из которых будут иметь один или несколько подступенков, чтобы решетки оказались на уровне класса.

Теперь вы готовы начать установку.

ШАГ 1:

Отметьте область

Перед тем, как начать установку системы, с помощью баллончика с краской отметьте, где будут располагаться трубопроводы и точки сбора (либо бассейны с решетками, либо просто решетки, соединенные с трубопроводом).

После того, как вы отметили площадь, измерьте общую длину трубы и вычислите минимально необходимый перепад высоты, убедившись, что изменение высоты от первой точки сбора до точки разгрузки будет не менее 1 ¼ ”для каждые 5 футов трубы, что примерно равно 2% уклона.

ШАГ 2:

Выкопайте траншею

Используйте только что отмеченную схему расположения трубопроводов и начните рыть траншею примерно на 6 дюймов шире, чем размер трубы, которую вы будете устанавливать (это позволит оставить примерно 3 дюйма открытой траншеи с каждой стороны трубы).

Начните рыть черновую траншею в точке разгрузки. Убедитесь, что вы вырыли траншею на правильную глубину на этом этапе, чтобы, продвигаясь назад к самой дальней точке сбора, вы смогли достичь минимального перепада высоты, рассчитанного на шаге 1.

Для более крупных проектов вам может потребоваться траншеекопатель. Однако для небольших проектов можно использовать землеройную лопату.

После того, как траншея будет вырыта, используйте следующий процесс, чтобы получить ровный непрерывный откос:

Поместите колья в траншею с интервалом 5 футов.Используйте молоток, чтобы закрепить колья в земле.
Привяжите веревку к первой стойке (в точке выгрузки). Оберните веревку вокруг следующей стойки, убедившись, что она натянута, но не слишком туго, чтобы стянуть соседний столб. С помощью уровня сделайте веревку горизонтальной.
Измерьте вертикальные расстояния от тетивы до дна траншеи на обоих кольях. Рассчитайте разницу между глубинами, убедившись, что соблюдаются указанные выше минимальные рекомендуемые уклоны (перепад 1 st ”между кольями).При необходимости отрегулируйте дно траншеи, чтобы между стойками оставался постоянный ровный уклон.
Повторите этот процесс для каждых 5 футов траншеи.

Если уклон участка требует, чтобы траншея была глубиной более 4 футов, примите меры по укреплению стенок траншеи, чтобы она не обрушилась. Если вы копаете траншею в траве, вырежьте полосы травы немного больше ширины траншеи и отложите их поблизости.

ШАГ 3:

Выкопать ямы для водосборных бассейнов

Теперь, когда вы выкопали последнюю траншею, выкопайте яму для каждого уловителя.Выкопайте яму достаточно глубоко, чтобы после того, как на дно ямы было добавлено 3–4 дюйма уплотненного камня или гравия, выходное отверстие (я) бассейна совпадало с дном траншеи.

Если устанавливается водосборный бассейн 9 или 12 дюймов, а глубина траншеи слишком мала, чтобы позволить решетке находиться на уровне земли, вместо нее следует использовать низкопрофильный бассейн (BS9LP или BS12LP).

Если устанавливается бассейн 9 дюймов или 12 дюймов, а глубина траншеи слишком велика, чтобы позволить решетке доходить до уровня земли, то, возможно, потребуется установить на чашу стояки (ABR9 или ABR12), чтобы поднять решетку. уровень оценки.Имейте в виду, что несколько подступенков можно использовать вместе для достижения правильной высоты. Каждый подъемник увеличивает высоту решетки примерно на 6 дюймов.

Если устанавливается бассейн 6 дюймов, а глубина траншеи слишком велика, чтобы решетка могла доходить до уровня грунта, отрежьте трубу из ПВХ длиной 6 дюймов и добавьте ее в верхнюю часть уловителя. Отрежьте трубу до нужной длины, чтобы решетка после установки в трубу достигла уровня уклона. Решетка может быть прикреплена непосредственно к верхней части трубы, но для лучшего прилегания используйте 6-дюймовую муфту между решеткой и трубой.

Примечание. Устанавливайте бассейны, низкопрофильные бассейны и стояки так, чтобы каждая решетка была утоплена ниже уровня земли примерно на 1/8 дюйма для установок, не предназначенных для движения транспорта, и на 1/4 дюйма для транспортных средств.

ШАГ 4:

Установите бассейны

Добавьте 3–4 дюйма утрамбованного камня или гравия в яму, которую вы уже вырыли для бассейна. Разложите камень или гравий, следя за тем, чтобы основание ямы оставалось ровным.

Для тяжелых условий эксплуатации, где может возникать легкое автомобильное движение, или для нанесения горячей мастики, водосборные бассейны должны быть залиты бетоном, чтобы предотвратить деформацию.При установке бассейна в бетон, обязательно заклейте входные и выходные отверстия резервуара изолентой, чтобы предотвратить попадание бетона или другого мусора в резервуар.

Перед тем, как поместить раковину в отверстие, установите необходимые переходники и заглушки в квадратные водосборные бассейны или низкопрофильные бассейны (не требуется для круглых бассейнов 6 дюймов). Используйте переходник для бассейна на 3 или 4 дюйма (ABA34), если вы будете подключаться к канализационной трубе 3 и 4 дюйма (ASTM D2729), гофрированной трубе 3 и 4 дюйма или тройной трубе 3 и 4 дюйма.Используйте 6-дюймовый переходник для бассейна (ABA6), если вы будете подключаться к 6-дюймовой канализационной и сливной трубе (ASTM D2729) или 6-дюймовой гофрированной трубе. Используйте заглушку для бассейна (ABP), чтобы закрыть все неиспользуемые отверстия.

Чтобы вырезать четыре дополнительных дренажных отверстия на дне квадратного поддона, мы рекомендуем использовать кольцевую пилу 5/8 дюйма. Это позволит вымываться стоячей воде.

Теперь умывальник (круглый или квадратный уловитель диаметром 6 дюймов, 9 дюймов, 12 дюймов или 18 дюймов) готов к установке в отверстие. Если вы собираетесь использовать низкопрофильный бассейн, это делается на следующем шаге.После того, как раковина вставлена в отверстие, убедитесь, что выпускные отверстия совпадают с трубой.

Установите выбранную решетку на сборный резервуар. Прикрепите решетку к раковине с помощью винтов из нержавеющей стали # 6 x 1,5 ″ с плоской головкой Phillips.

ШАГ 5:

Подсоедините трубу к каждому бассейну или решетке

Подсоедините трубу ко входу и выходу каждого уловителя. При использовании низкопрофильной раковины подсоедините трубу непосредственно к дну раковины с помощью переходника раковины, который вы уже прикрепили на шаге 4.Гофрированная труба защелкивается прямо в этом переходнике, а труба из ПВХ — с прессовой посадкой.

Если раковина не будет использоваться, подсоедините трубу непосредственно к выбранной решетке, используя соответствующий ступенчатый диаметр на основании решетки. Труба с тройными стенками подходит для наименьшего диаметра, канализационная и дренажная труба и гофрированная труба подходят для среднего диаметра, а фитинги ступицы канализационной и сливной трубы подходят для наибольшего диаметра. Для гофрированной трубы вы можете использовать изоленту, чтобы обеспечить более надежное соединение.

ШАГ 6:

Подключение трубопроводной сети

Соедините остальную часть трубы и фитинги вместе с помощью прессовой посадки для трубы из ПВХ или защелкивания для гофрированной трубы. Убедитесь, что в трубе нет неровностей, которые могут повлиять на поток воды.

Теперь вы должны протестировать систему, чтобы убедиться, что вода правильно течет к точке слива, а также проверить наличие утечек. Самый простой способ проверить это — запустить воду в каждую решетку, убедившись, что вода сливается эффективно, течет в правильном направлении и выходит в точке слива.

Если вас устраивает то, как работает ваша дренажная система, теперь вы можете склеить ПВХ трубу и фитинги вместе. Грунтовка для ПВХ и клей для ПВХ средней плотности могут использоваться для приклеивания всех труб из ПВХ к фитингам. Для гофрированных труб настоятельно рекомендуется использовать изоленту для крепления компонентов.

Обратите внимание, что дренажная система работает при низком давлении, поэтому склеивание компонентов из ПВХ не является необходимым.

ШАГ 7:

Засыпка траншеи

Следующим шагом является засыпка траншеи грунтом, который был предварительно удален.После замены почвы ее необходимо хорошо утрамбовать (при необходимости используя пластинчатый уплотнитель), чтобы устранить любые пустоты. Со временем любые пустоты, оставшиеся в почве, осядут и могут вызвать проблемы с дренажем в будущем.

После замены и уплотнения почвы замените ранее удаленную траву.

Установка водосливного бассейна для жилых домов

Домовладельцы обычно направляют водосточную воду из водосточных желобов в трубу, которая идет прямо к месту слива.Это часто приводит к засорению дренажных труб. Со временем мусор и частицы песка с крыши будут накапливаться в трубе и снижать эффективность дренажа. Водосборный бассейн помогает решить эту проблему двумя способами. Во-первых, решетка, закрывающая таз, отфильтрует самый крупный мусор. Во-вторых, любой мусор, который проходит через решетку, будет улавливаться в поддоне уловителя, который можно легко очистить в любое время.

Как и чем соединять поливочные шланги

Как удлинить сливной шланг стиральной машины, на сколько можно удлинить

Как удлинить сливной шланг стиральной машины самому в домашних условиях

Если шланг для слива воды коротковат

Какие бывают сливные шланги

Как удлинить сливной шланг стиральной машинки?

Шаг 1. Определим, какой длины не хватает

Шаг 2. Определились с длиной, выбираем специальные соединители

Шаг 3. Готовим материалы, инструменты

Шаг 4. Наращивание

Шаг 5.

Как удлинить сливной и заливной шланг в стиральной машине

Технические особенности

Удлинение

Если вы купили соединитель

Без соединителя

Наращиваем шланг залива воды

Дополнительные советы

Можно ли наращивать слив у стиральной машины?

Как грамотно удлинить сливной и наливной шланги для стиральной машины

Виды шлангов

Рейтинг стиральных порошков

Когда нужно удлинять и насколько можно?

Удлинение сливного

Определиться с размером

Выбор специального соединения

Инструменты и материалы

Удлинение

Подключение к сливу

Онлайн-диагностика стиральной машины

Как удлинить заливной шланг?

Рекомендации и видео

Удлинитель сливного шланга для стиральной машины: как установить

Когда необходимо удлинять шланг

Необходимые инструменты и детали

Как нарастить сливной шланг стиральной машины: пошаговая инструкция

Особенности замены сливного шланга в агрегатах разных моделей

Видео

Как удлинить сливной шланг в стиральной машине

Когда необходимо удлинять шланг?

Методы удлинения шланга

Виды трубок сливного типа

Используемые материалы

Способы организации слива

Ход работы

особенности соединительных быстросъемных муфт, тонкости выбора коннектора, характеристики байонетного соединения

Что это такое?

Характеристики

Виды

Как выбрать?

Тонкости использования

Соединители, муфты, втулки, гайки, краны

Группа компаний ГЛОБУС Интернейшнл — авторизованный дистрибьютор GF в России и СНГ с 1996 года.

Соединители для шлангов GF — интернет-магазин

Сливной и заливной шланги для стиральной машины — виды, выбор, подключение: tvin270584 — LiveJournal

Как подключить стиральную машину к водопроводу и канализации

Выбор стиральной машины

Габаритные размеры и вес

Максимальный вес одной загрузки сухого белья

Скорость вращения барабана при отжиме белья

Набор программ стирки белья

Классы энергоэффективности

Способ загрузки белья

Рекомендации по выбору стиральной машины

Инструкция по установке стиральной машины

Освобождение от транспортных болтов

Подключение стиральной машины к коммуникациям

Подключение к водопроводной сети

Наливной шланг

Маркировка и технические характеристики наливного шланга

Установка дополнительного отвода от водопроводной сети

Срок службы гибких водопроводных шлангов

Подключение стиральной машины к канализационной сети

Подключение сливного шланга стиральной машины к сифону раковины

Подключение сливного шланга

Подключение стиральной машины к электрической сети

Подключение стиральной машины к электросети через УЗО

Применение смягчающих воду средств

Шланг для стиральной машины: заливной, сливной, как поменять
