Как соединить вилку с проводом: Как подключить вилку к проводу? Инструкция с фото и видео.

Как подключить вилку правильно ⋆ Руководство ⋆ Электромонтаж

Подключение вилки к проводу – довольно простая задача, которую можно выполнить самостоятельно, не прибегая к помощи электриков. Но для того, чтоб успешно и безопасно подключить вилку надо знать некоторые нюансы и уделить монтажу должное внимание и терпение.

Что понадобиться для подключения шнура к вилке (вилки к проводу).

• Штекер с соответствующим предохранителем,
• отвертка,
• что-то, чтобы обрезать провода до необходимой длины. Вы можете использовать кусачки или просто острые ножницы.

Процесс монтажа электровилки к проводу довольно прост.

Как подключить вилку с тремя проводами:

Снимите крышку штекера.

Открутите крышку, ослабив зажим для шнура / винт гибкого зажима, и выньте другой.

Выньте предохранитель.

Осторожно удалите предохранитель. Вам может понадобиться отвертка, чтобы сделать это. Ослабьте клеммные винты.

Следующий этап – снятие изоляции.

Снимите пластиковую оболочку так, чтобы достаточное количество проводов было доступно для подключения к клеммам. Экспонируйте (зачистите) около 0,5 см для винтовых клемм и 1 см для зажимных клемм. Убедитесь, что вы не повредите и не порежете жилы. Скрутите вместе жилы оголенного провода.

Вставьте гибкий штепсель в вилку.

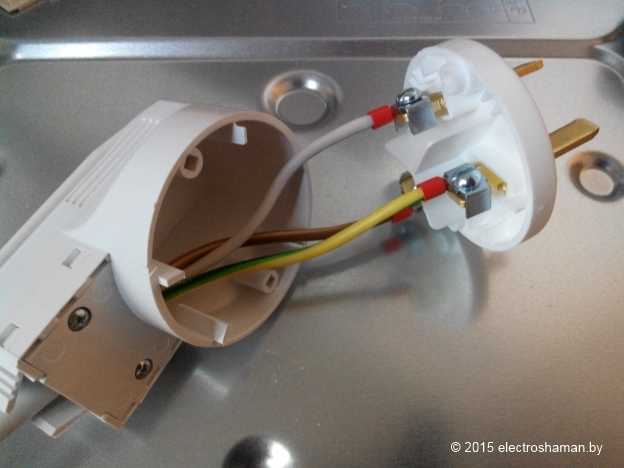

Поместите гибкий штепсель в штекер, затем вставьте провода так, чтобы они проходили через клеммы примерно на 1,5 см.

Как правильно подключить вилку с заземлением.

Как подключить три провода к вилке – куда идут провода.

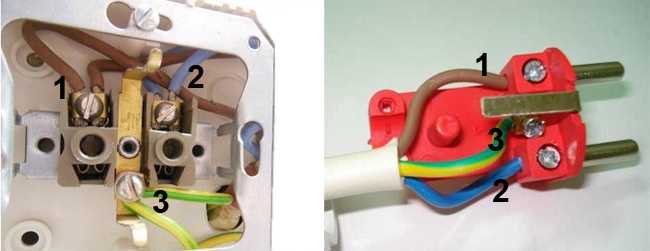

Зелено-желтый провод – к клемме заземления. Это верхняя часть штекера.

Синий провод – к нейтральной клемме. Это слева от штекера.

Коричневый провод – к клемме под напряжением (справа от штекера).

Обратите внимание, что некоторые приборы имеют двухжильный кабель с токоведущим и нейтральным режимом: эти приборы с двойной изоляцией не требуют заземления.

Установка кабельного зажима и затягивание винтов.

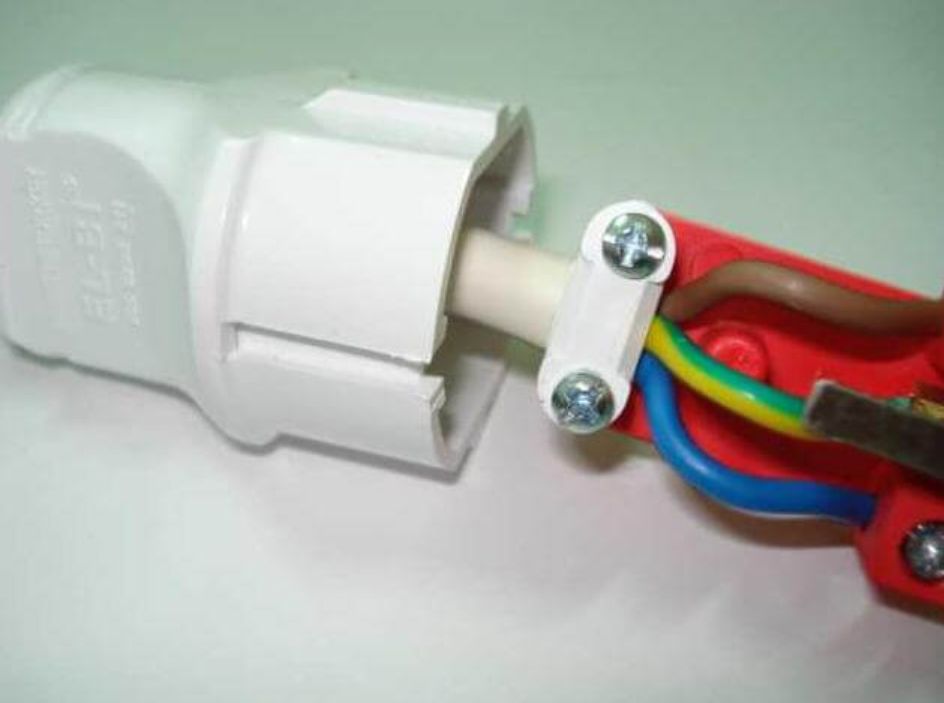

Наденьте кабельный зажим на конец внешней гибкой оболочки. Подключите каждый провод к соответствующей клемме и затяните винты. Убедитесь, что нет никаких случайных прядей.

Некоторые провода могут быть очень тонкими. В этом случае вы можете сложить провода перед подключением их к клеммам.

Для зажимных клемм оберните провод вокруг стойки по часовой стрелке, затем затяните винт.

Что нужно проверить напоследок при замене вилки

• Убедитесь, что провода подключены к правильным клеммам.
• Убедитесь, что нет ошибочных проводов.
• Убедитесь, что гибкий зажим фиксирует внешнюю оболочку, а не более тонкие провода. Если вы этого не сделаете, провода могут ослабнуть.
• Убедитесь, что все винты затянуты.

Подсоединение защиты.

Подсоедините правильный предохранитель для прибора. Прочитайте руководство, если вы не уверены, какой предохранитель усилителя подходит.

Установка крышки на место и закрепление.

В самом конце собираем корпус вилки, устанавливая крышку при помощи винта.

Вот так и происходит подключение вилки с тремя проводами. А таких ситуаций, когда надо подключить вилку достаточно много. Например, когда купили духовой шкаф без вилки, и подключать придется самостоятельно. Или другие ситуации при электромонтажных работах в квартире или доме.

Это что касается евровилок. А что делать со старыми вилками?

Как заменить старую электровилку?

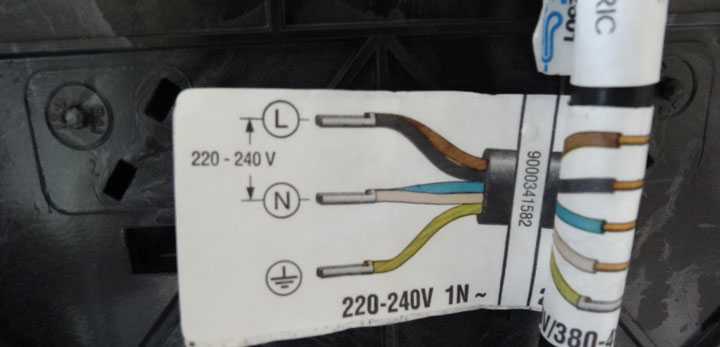

Если нужно отремонтировать такой прибор, где цвета проводов другие, то их расшифровка также будет другой. В этом случае зеленый должен соединиться с землей, красный – с фазой, а черный – с нейтральным, с нулем.

В принципе, схема работы та же, только с учетом особенностей вилки старого образца.

Кстати, как самостоятельно поменять розетку, читайте у нас в блоге.

Электробезопасность прежде всего.

Как безопасно поменять вилку и подсоединить провод.

Само собой разумеется, что вилка не должна быть в электрической розетке, когда происходит ремонт и подключение.

Не вставляйте штепсельную вилку в розетку, пока все проверки не будут завершены и крышка не будет надежно привинчена.

Итак,как видим, подключить вилку довольно просто, зная основы и имея небольшой опыт в электромонтаже.

Безопасного вам ремонта!
