Как установить фасад на посудомоечную машину bosch видео: как снять старый и установить новый с помощью специального комплекта? Как крепится фасад?

Установка фасада на посудомоечную машину своими руками: Bosch, Siemens, Beko, видео

Производители посудомоечных машин стараются удовлетворить требования всех пользователей, предлагая различные модели, отличающиеся по функционалу и способу монтажа. Отдельно стоящие устройства Bosch или Электролюкс не требуют дополнительной организации пространства, а вот встраиваемые требуют к себе внимания и навыков установки своими руками, наличия ниши в мебельном гарнитуре. Такой монтаж имеет весомое преимущество – экономит драгоценные квадратные метры на кухне.

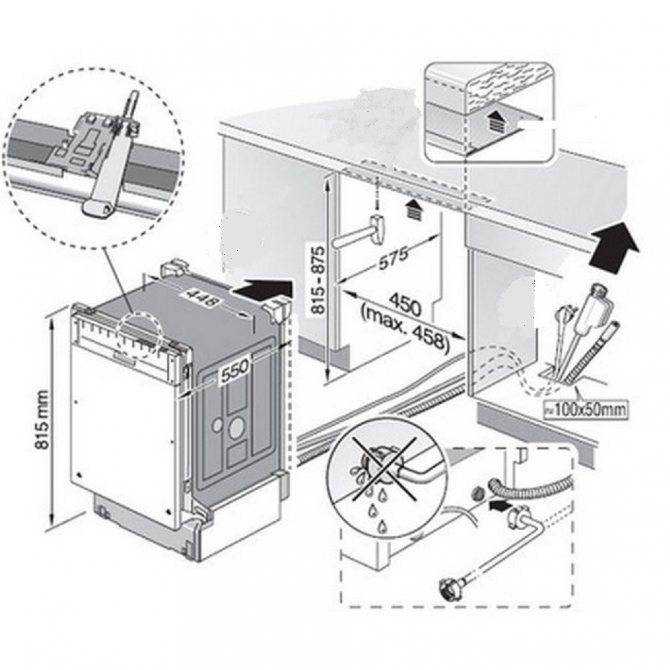

Схема

Установка фасада на посудомоечную машину Bosch, Siemens, Beko или Electrolux) может быть осуществлена своими руками при наличии свободного времени и дополнительных материалов.

С чего начать монтаж своими руками

Если вы уже купили электронную помощницу, способную избавить вас от гор грязной посуды, нужно ее поместить в мебельную нишу, которая после закроется фасадом, и подключить в соответствии со схемой. Важно выполнять все правильно и поэтапно, чтобы не пришлось извлекать громоздкий агрегат Bosch, снимать установленный фасад и повторять процедуру заново. Обязательно тестировать машину на работоспособность.

У мастера под рукой должен быть мебельный фасад, который будет крепиться к передней панели посудомоечной машины Bosch, Siemens или Electrolux. Он должен полностью соответствовать размерам устройства, чтобы не было препятствий во время открытия/закрытия дверцы. В противном случае программа мытья посуды запущена не будет при перекосе или небольшом зазоре. Установка фасада посудомоечной машины своими руками по видео поможет быстро сориентироваться и не допустить ошибку.

Инструменты для работы

Перед началом монтажа нужно убедиться, что в арсенале мастера присутствуют:

• рулетка;
• набор фурнитуры, подходящей по размеру;
• фасад;
• набор шурупов;
• шуруповерт или электрическая дрель.

Установка фасада для посудомоечной машины производится после корректировки высоты агрегата с помощью регулировки ножек. Допустимый наклон одной из сторон – не более 2 градусов.

Первый этап работы

Установка фасада на посудомоечную машину на видео начинается с прикрепления ручки, с помощью которой будет легко пользоваться устройством ежедневно. Она должна:

• быть среднего размера;
• не иметь препятствий во время открытия/закрытия дверцы;
• располагаться строго по центру.

Установка фасада на любую модель посудомоечной машины (Siemens, Bosch или Beko) по схеме, как показано на видео, поможет сэкономить время. По факту все мероприятие займет не более часа.

Второй этап установки фасада

Далее необходимо произвести сцепление мебельной панели с передней частью посудомоечной машины своими руками. Для этого потребуется два типа материалов:

• двусторонний строительный скотч;
• шурупы.

На кухонном фасаде, если в дальнейшем предусмотрена установка посудомоечной машины в мебельную нишу, есть специальные накладки из бумаги. На ней есть пометки, где нужно точно сверлить отверстия под шурупы.

Установка фасада на посудомоечную машину Bosch по видео показывает, что по окончании крепления дверцы на агрегат необходимо до упора открыть конструкцию, чтобы отрегулировать степень натяжения пружины посредством поворота винтов до требуемой позиции.

Установка посудомоечной машины Bosch своими руками: видео

Современную кухню скоро будет сложно представить без посудомойки – умного устройства, с радостью берущего на себя обязанности, которые часто вызывают семейные трения, иногда переходящие в более серьезные конфликты. Посудомоечная машина вымоет посуду после завтрака, обеда и ужина, да еще и сделает это более экономично: современные машины расходуют на цикл мытья всего около 10 литров воды, в то время как человек успеет слить все 60.

Установка посудомоечной машины

Но выбрать и купить нужную посудомоечную машину – это только полдела. Нужно е еещ е подключить, и желательно – сделать это правильно. Чтобы потом не было мучительно обидно оплачивать соседу ремонт залитого потолка или ремонтировать досрочно вышедшую из строя технику.

Установка посудомоечной машины: своими руками или вызвать мастера?

Установка посудомоечной машины включает в себя три этапа:

• подключение к системе водоснабжения;
• подсоединение к канализации;
• включение в электрическую сеть.

Установка посудомоечной машины

Все виды работ вполне осуществимы самостоятельно, при условии, что руки у установщика растут откуда нужно. Как происходит установка посудомоечной машины Bosch: инструкция и видео помогут понять все этапы процесса.

Однако имейте в виду: если не уверены в собственных силах, то возможно, проще (а в конечном итоге, и дешевле – учитывая материальные затраты на устранение протечки или иных неприятностей) вызвать мастера. К тому же, в случае поломки машины вам могут отказать в гарантийном ремонте, если мастер из сервиса посчитает, что агрегат сломался из-за неправильной установки.

Чтобы оценить собственные силы, ознакомьтесь с этой краткой инструкцией по установке и подключению встраиваемой посудомоечной машины своими руками. В целом, подключение машины любой модели одинаково, но для примера посмотрим, что значит установка встроенной посудомоечной машины Bosch, к примеру, модели SPV 40E10RU или SPV40E30RU.

Бытовое и строительное подключение

Подключить посудомоечную машину можно двумя способами: бытовым и строительным. Отличия между ними такие: в строительном способе установка посудомоечной машины запроектирована с самого начала. В этом случае место расположения бытовой техники может быть выбрано где угодно, а не только непосредственно рядом с раковиной.

В проекте определено место на кухне, где будет стоять бытовая техника. На этапе черновых работ закладываются коммуникации: труба канализации для слива, труба холодного водоснабжения, электрический кабель, идущий от места установки машины непосредственно к электрическому щиту, где устанавливается автомат защиты, отдельно для посудомоечной машины.

Когда ремонт окончен, на стене, в том месте, где будет стоять машинка, есть выход фановой трубы со специальным сифоном для посудомоечных и стиральных машин, заглушенная водорозетка и силовая розетка, имеющая заземление. Может быть еще установлен запорный кран, перекрывающий водоснабжение. Однако более удобно, если в квартире установлен коллектор водоснабжения, и запорный кран посудомоечной машины находится там – пользоваться, в случае необходимости, им удобнее, чем лазить за машинку отключать воду в случае аварии.

В этом случае, вся установка встраиваемой посудомоечной машины Bosch будет заключаться в подсоединении сливного шланга к штуцеру сифона, шланга подачи воды к водорозетке и включению вилки в электрическую розетку.

Так как мы вед ем разговор о полновстраеваемых моделях посудомоечных машин, то потребуется еще закрепить корпус машины внутри кухонного модуля, куда встраивается техника. Если этого не сделать, то посудомоечная машина, конечно, не стиральная, и «выходить» на середину кухни не будет – принцип действия у не е другой. Но сам пользователь может сдвинуть ее при открывании довольно плотной дверки. А вторым этапом будет закрепление мебельного фасада на открывающейся дверке машины.

Инструкция

Инструкция по установке посудомоечной машины Bosch содержит полную информацию о том, за какие элементы на задней части корпуса машины и с помощью каких винтов (они прилагаются к машине) требуется закрепить саму машину и установить фасад. Чтобы точно сделать разметку на мебельном фасаде, в инструкции есть лист-шаблон: это рисунок дверцы машины в натуральную величину с указанием положения отверстий, которые необходимо просверлить.

Для того чтобы в последствии, мебельная дверка, скрывающая посудомоечную машину, аккуратно прилегала к остальным дверкам гарнитура и не перекашивалась, необходимо наложить шаблон с изнаночной стороны фасада, выровнять его и закрепить, например, скотчем. Затем, прямо через бумагу шаблона делаются необходимые отверстия, и согласно инструкции, фасад монтируется на дверцу машины.

Эту работа, впрочем, как и подключение самой машины, входит в стоимость сборки кухни.

Если масштабной реконструкции кухни не производилось, а просто приобретена новая бытовая техника или заменяется старая, то подключение производят бытовым способом. Далее описано, как самостоятельно производится установка посудомоечной машины Bosch и видео.

Подключение к системе водоснабжения

Большинство бытовых посудомоек рассчитано на подключение только к холодному водоснабжению. Придумывать что-либо в этом плане, например, подключить агрегат к горячей воде ради экономии электричества на нагрев воды, не следует.

Большой экономии вы не достигните, особенно сегодня, когда устанавливают счетчики расхода воды и тарификацию по ним, а вот способствовать поломке машины можете.

Поэтому, для подключения следует отсоединить подводку холодной воды, идущей к смесителю, врезать тройник. И подключить шланг заполнения машины к одному из выводов тройника, а к другому – подводку смесителя.

Не лишним будет упомянуть про фильтр. Современная техника очень чувствительна к качеству воды, в моделях есть SPV 40E10RU и SPV40E30RU есть сенсор качества воды. Возможно, потребуется установить дополнительный фильтр, непосредственно перед машиной, даже если в квартире есть система водоочистки.

Подключение к канализации

Обычный сифон под раковиной нужно заменить на сифон со штуцером. Если имеете или планируете купить и стиральную машину с установкой на кухне, купите сифон с двумя штуцерами. К штуцеру на сифоне подключается сливной шланг.

 Подключение к электричеству и прочее

В идеале машина должна быть подключена к отдельной розетке, имеющей заземление и подключенной к автомату защиты в 16А.

Про так закрепить машину и установить кухонный фасад, читайте выше. После окончания работ включите подачу воды и проверьте, нет ли подтекания в соединениях. Затем включите цикл работы машины в холостую и проверьте еще раз. Если все в порядке – поздравляем: вы установили встраиваемую посудомоечную машину своими руками.

Установка посудомоечной машины Bosch в США

Установка посудомоечной машины Bosch

1 — 10 из 10

Вид: Сетка | Список

Сортировать по: популярностьсамая низкая ценасамая высокая цена

Показать 243264 на странице

Уточните свой выбор

Категория

• Посудомоечные машины (7)
• Варочные панели (2)
• Аксессуар (1)

Отделка/Цвет

• Нержавеющая сталь (5)
• Серый (2)
• Пользовательская панель (1)
• Белый  (1)

Бренд

• Бош (10)

Ценовой диапазон

• Менее 100 долларов США (1)
• 500 – 700 долларов (2)
• 700 – 1000 долларов (2)
• 1000 – 2000 долларов (2)
• 2000 – 3000 долларов (3)

SHSM63W55N Посудомоечная машина Bosch серии 300 с 24-дюймовой ручкой с верхним управлением и системой AquaStop — нержавеющая сталь

…Стирка – менее чем за 30 минут Приблизительные размеры (дюймы) Высота: 33 7/8 Ширина: 23 9/16 Глубина: 23 3/4 Точные размеры см. в руководстве по установке продукта . Номер модели: SHSM63W55N LY10 SHSM63W55N BOSCH 300 SERY 24 «Scoop Harding Dishingmer с верхними управлениями и Aquastop — Nevanless Steel

$ 1049.00 $ 1199.00

SHXMALE 555.00. Верхняя полка — нержавеющая сталь

SHXM4AY55N Bosch 24-дюймовая серия 100 с верхней ручкой управления Ascenta Посудомоечная машина с InfoLight и верхней полкой RackMatic — нержавеющая сталь Посудомоечные машины Bosch настолько тихие, что вы можете забыть о включенном красном свете.

899,00 $ 999,00 $

Сэкономьте 100 $ сегодня

0005

SHEM3AY55N Bosch 24-дюймовая серия 100 с передним управлением Ascenta Посудомоечная машина с функцией дезинфекции и регулируемым давлением распыления — нержавеющая сталь Ключ…

649,00 $ 749,00 $

SHX89PW75N Bosch 24-дюймовая посудомоечная машина серии Benchmark с верхней панелью управления и ручкой управления с верхней стойкой RackMatic и защитой от протечек AquaStop — нержавеющая сталь

…Размеры (дюймы) Высота: 33 7/8 Ширина: 23 9/16 Глубина: 23 3/4 Точные размеры см.

в руководстве по установке продукта . Номер модели: SHX89PW75N CATCH SHX89PW75N BOSCH 24 дюйма HAPER CENTRAM MARKMAMAR SERIE с защитой от утечек AquaStop и стойкой MyWay Rack — нержавеющая сталь

…Размеры (дюймы) Высота: 33 7/8 Ширина: 23 9/16 Глубина: 23 3/4 Точные размеры см. в руководстве по установке продукта . Model Number: SHE89PW75N CATCH SHE89PW75N Bosch Benchmark Series 24″ Top Control Recessed Handle Dishwasher with AquaStop Leak Protection and MyWay Rack — Stainless Steel

$2299.00$2549.00

NGMP077UC Bosch 30″ Benchmark Series 5 Burner Gas Cooktop with OptiSim Горелка и FlameSelect — серое закаленное стекло

…be Установленный Утопленный или накладной монтаж на столешницу Идеальные результаты в пределах досягаемости благодаря расположенным спереди централизованным элементам управления Дизайн варочной панели соответствует

Bosch Духовые шкафы и вентиляция Приблизительные размеры (дюймы) Высота: 2 9/16 Ширина: 29 1/ 2 Глубина: 20 1/2 Номер модели: NGMP077UC NGMP077UC Bosch 30″…

1899,00 $2099,00

0002 Совместим с Bosch Посудомоечные машины Только для проводных установок . Длина 53 дюйма модели номер: smzpcjb1uc smzpcjb1uc Bosch PowerCord с коробкой для соединения — требуется для Hardwired Установка

$ 20.00

SHVM4AYB3N BOSCH 24 ”100 Series 49 DBA — CUSTEAR DISNALSHISLASHINS 24” 100 DBA 49 DBA DBA 49 DBA 49 DBA 49 DBA — CUSTALINGWASHE . Посудомоечные машины Bosch

настолько тихие, что вы можете забыть, что они включены InfoLight проецирует красный свет на пол, чтобы вы знали, что они включены.дБА: самая тихая посудомоечная машина марки в Северной Америке.1 InfoLight® освещает пол, чтобы вы знали, какие посудомоечные машины работают. RackMatic® offers…

$899.00$999.00

SHEM3AY52N Bosch 24″ 100 Series Ascenta Front Control Dishwasher with Sanitize Option and Variable Spray Pressure — White

SHEM3AY52N Bosch 24″ 100 Series Ascenta Front Control Dishwasher with Sanitize Option и переменное давление распыления — белый Bosch Посудомоечные машины разработаны в соответствии с высочайшими стандартами и прошли 485 строгих проверок качества, что обеспечивает исключительное качество изготовления и надежную работу.

Основные характеристики 24/7…

549,00 $ 649,00 $

NGMP677UC Bosch 36-дюймовая газовая варочная панель Benchmark серии 5 с горелкой OptiSim и FlameSelect — серое закаленное стекло В пределах досягаемости с централизованным управлением на передней панели Дизайн варочной панели согласуется с Bosch Духовки и вентиляция Приблизительные размеры (дюймы) Высота: 2 9/16 Ширина: 36 Глубина: 20 1/2 Номер модели: NGMP677UC NGMP677UC Bosch 36″…

$2049,00 $2299,00

© US Appliance, 2023. Все права защищены.

Видео по установке посудомоечной машины

Видео по установке посудомоечной машины

Позвоните на горячую линию запчастей: 1-800-958-2892

Всегда отключайте питание перед выполнением любого ремонта.

Сначала отключите выключатель на панели. Убедитесь, что питание посудомоечной машины отключено. Сделайте это, проверив вольтметром. Быстрая проверка функций управления обычно показывает, было ли отключено питание. Затем откройте ящики шкафа под раковиной. Обычно здесь находится линия подачи воды. Перекрыть подачу воды. Затем приготовьте небольшое ведро или контейнер.

Отсоедините от посудомоечной машины сливной шланг, идущий к сливу раковины. Обычно это связано с колючим фитингом, выходящим из сливного отверстия раковины. Хомут для шланга держит это. Удалите это с помощью плоскогубцев. Здесь на помощь приходит контейнер. В шланге будет немного старой сточной воды. Этот шланг также может иметь зажим, удерживающий его на нижней части столешницы. С этого шланга нужно будет снять. Это называется высокая петля. Назначение высокой петли — создать воздушный зазор, удерживая шланг над сливным фитингом, чтобы под действием силы тяжести лишняя вода вытекала из шланга.



Затем снимите носок посудомоечной машины. Носок обычно держится на 4 винтах. Отложите удар носком в сторону.



Разъем питания находится в прямоугольной металлической коробке, расположенной за носком. Крышка обычно держится на одном винте. Удалите этот винт. Снимите проволочные гайки с каждого соединения. Должен быть черный провод, белый провод и зеленый провод или оголенный провод.



Зеленый или неизолированный провод будет подключен к винту, заземляющему питание на корпусе посудомоечной машины. Удалите этот винт и снимите 2 проволочные гайки с коробки. Провода от проволочной гайки раскрутим плоскогубцами и раздвинем их. Ослабьте разъем провода, удерживающий провод в коробке. Вытащите провод питания из коробки.



Найдите линию подачи воды. Обычно это расположено на одной из сторон. Ослабьте компрессионную гайку, соединяющую линию подачи. После ослабления гайки сдвиньте шланг вверх. Крепко возьмите шланг за штуцер подачи, слегка поверните и вытяните шланг. После снятия шланга в нем останется немного воды.



Теперь, в зависимости от типа установки, у вас будут 2 кронштейна и винты, удерживающие посудомоечную машину сверху, ввернутые в столешницу. Другой способ установки — кронштейны по бокам и вкручиваются в шкафы. Оба типа этих винтов должны быть удалены. Кронштейны могут упасть при удалении винтов. Обратите внимание, как соединены кронштейны, или сделайте снимок.



Теперь вам может понадобиться немного опустить ножки, чтобы выдвинуть его из отверстия. Ноги и повернуться с розеткой с верхней стороны. Обязательно сначала ослабьте контргайку. Теперь выдвиньте посудомоечную машину из отверстия. Чтобы установить новую посудомоечную машину, подготовьте ее, предварительно выровняв ее и установив высоту. Измерьте высоту проема. Теперь, если пол находится на другом уровне, вам нужно будет выровнять посудомоечную машину после того, как она окажется в проеме.

Затем увеличьте высоту посудомоечной машины на ¼ дюйма меньше, чем отверстие.



Обязательно держите дверь вертикально. Для этого отрегулируйте регулировочные ножки. Начните с передней части и поднимите заднюю часть, пока передняя часть не станет отвесной, поддерживая уровень из стороны в сторону.



Затем задвиньте посудомоечную машину в отверстие, тщательно проложив силовой кабель и линию подачи под посудомоечной машиной. Сливную линию нужно будет протолкнуть через отверстие в шкафу, ведущее под раковину. Следите за тем, чтобы вся изоляция вокруг посудомоечной машины оставалась на месте. Эта изоляция снижает уровень шума посудомоечной машины. После того, как посудомоечная машина установлена, проверьте посадку дверцы, открывая и закрывая ее.



После того, как установочный винт в верхнем или боковом монтажном кронштейне будет удовлетворен. Замятие дверцы посудомоечной машины обычно смыто до лицевой стороны шкафа.



Затем подключите линию подачи посудомоечной машины. Вставьте провод в электрическую коробку и затяните разъем. Подсоедините каждый провод, соединив 2 черных провода вместе, а также 2 белых провода.



Затем подключите оголенный или зеленый провод к посудомоечной машине. Обычно это обозначается зеленым винтом. Установите металлическую крышку обратно на коробку. Включите подачу воды и проверьте, нет ли утечек. Подсоедините сливной шланг к сливному штуцеру, сохраняя конфигурацию с высокой петлей.



Выровняйте переднюю панель и установите винты. Попробуйте посудомоечную машину.
Инструкции по установке и удалению будут одинаковыми для большинства брендов, таких как Admiral, Amana, Asko, Bosch, Caloric, Dacor, Estate, Frigidaire, Fisher Paykel, Gemini, General Electric, Gibson, Hamilton, HotPoint, Jenn Air, Kelvinator, Kenmore, Kitchen.
