Устройство посудомоечной машины сегодня интересует не только специалистов, занимающихся ремонтом агрегатов, но и простых покупателей, эксплуатирующих устройства как в домашних, так и в промышленных условиях. Ремонт посудомоечных машин в Киеве сегодня не составляет труда. Эксперты сервисного центра Технодоктор решают проблемы различного уровня сложности, в зависимости от ситуации.

Разберемся с тем, как устроена посудомойка и каков принцип ее работы.

Устройство посудомойки

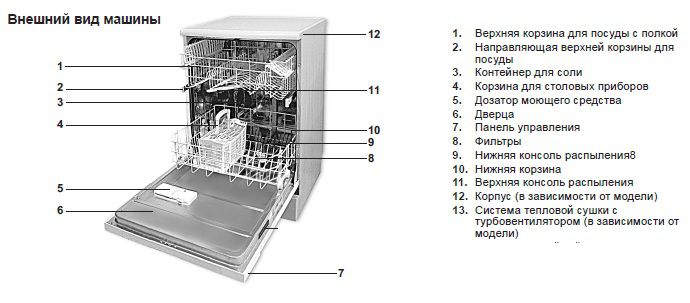

На приведенном рисунке указано ориентировочное устройство практически всех посудомоечных аппаратов. Основные элементы, отвечающие за мытье посуды представлены следующим:

• Панелью управления
• Верхним блоком распылителей;
• Нижним блоком распылителей;
• Поплавковым клапаном;
• Дренажным шлангом;
• Силовым кабелем;
• Шлангом для подачи горячей воды;
• Фильтром;
• Впускным клапаном;
• Двигателем;
• Помпой;
• Нагревательным элементом;
• Прокладкой;
• Кнопкой управления таймером;
• Дверной защёлкой.

Разберемся с тем, как данные конструктивные элементы осуществляют процесс мытья посуды и каков его общий принцип.

Принцип работы посудомойки

Задача оператора посудомоечного агрегата (попросту говоря человека, решившего возложить обязанности по мытью посуды на электронику) довольно проста. В целом процесс эксплуатации сводится к правильной загрузке грязной посуды, добавлении моющих средств, выборе режима и запуске в работу посредством нажатия кнопочки «Пуск». Вот и все. Миссия человека закончена. Можно спокойно расслабляться, усаживаться в удобное кресло перед телевизором и дожидаться, когда кухонная помощница сделает за вас всю работу.

В это время посудомоечный аппарат начнет добавление воды. Забор из водопровода производится в строго необходимом количестве. Далее череда нагрева до требуемой температуры. Нагревается вода при помощи ТЭНов или проточных нагревателей. После этого посудомойка определенными порциями в установленное время забирает из специализированного контейнера предварительно загруженные моющие средства.

Процесс полностью автоматизирован. Готовый раствор из воды и моющего средств с помощью верхних и нижних блоков распылителей подается внутрь корпуса. «Расстреливая» тарелки, стаканы и купную посуду при помощи струй раствора посудомойка и очищает кухонные принадлежности. Часть современных агрегатов с этой целью оснащается распылителями горячего пара для интенсификации процесса очистки. Грязная вода после мытья сливается в водосток и процесс «расстрела» моющим раствором повторяется.

Таковы основы мытья посуды при помощи специализированного агрегата. Дабы устройство прослужило дольше и отлично справлялось с возложенными на него функциями, производители посудомоек оснащают их контроллерами и датчиками. Среди них:

• Датчики температуры воды и воздуха;
• Датчик уровня воды;
• Датчики определения чистоты посуды.

Первая группа датчиков, контролирующие температуру воды и воздуха предотвращают перегрев аппарата и повреждение столовых приборов. Вторая категория – уровня, предотвращает переполнение, гарантируя своевременность слива. Чистота тарелок после мытья определяется датчиками, принцип работы которых основан на определении степени загрязнения воды при сливе ее после мытья.

Таким образом конструкция посудомойки одновременно проста и максимально эффективна.

[ratings]

принципы устройства, как она работает, рекомендации по выбору и эксплуатации

Посудомоечные машины во многих семьях являются первоочередным приобретением. Эта техника помогает освободить время и избавить от ссор по поводу того, кто должен мыть посуду. Агрегат дает реальную возможность сэкономить. Работает посудомоечная машина просто. С помощью небольшого набора моющих средств и воды она доводит до блеска любую посуду и домашнюю утварь.

• Первый посудомоечный агрегат
• Устройство современной машины
• Процесс мытья и сушки
• Правильный выбор техники
• Советы по эксплуатации

Первый посудомоечный агрегат

Самую первую посудомоечную машину создали еще в 1880 году. Она приводилась в движение вручную механической рукояткой. В последующих модификациях уже применялся мотор. Однако этот агрегат хоть и помогал вымыть посуду, но делал это с ужасающим шумом. В процессе мытья могло и разбиться что-нибудь.

Первым промышленным разработкам положила начало изобретательница Д. Кокрейн, запатентовав свою машину в 1893 году.

Первая посудомойка была запущена в серийное производство немецким концерном MIELE. Усовершенствованная машина имела достойный вид и представляла собой трехколесный цилиндр.

Принцип работы агрегата — это симбиоз чистоты и экологичности. Машина потребляет минимум электроэнергии и работает бесшумно (до 65 дБ).

Есть еще один несомненный плюс — сохранность природных ресурсов. Этого принципа пытаются придерживаться все современные производители.

Последние модели машин расходуют по минимуму водные и электрические ресурсы: около 14 комплектов посуды можно вымыть всего лишь в 11 л воды.

Устройство современной машины

Чтобы понять принцип работы посудомоечной машины, стоит для начала разобраться в ее устройстве. Итак, она состоит из основных узлов:

1. Сенсорные и (или) механические кнопки на панели управления. Считается, что сенсорная панель выглядит более эстетично, но цена на такие машинки выше. Однако отзывы о механическом управлении лучше. Бытует мнение, что починить ее проще и работает такая панель дольше.
2. Разбрызгиватели. Благодаря наличию дополнительных разбрызгивателей, устанавливаемых на втором и третьем уровнях, посуда промывается с высоким качеством.
3. Поплавковый клапан. С его помощью осуществляется контроль расхода соли во время работы.
4. Шланги. Нужны для забора воды и для слива.
5. Шнур питания.
6. Фильтр, очищающий воду при сливе. Предназначается для очистки воды от бактерий и для улавливания механических примесей. А еще фильтры снижают риск образования накипи. Состоянию фильтра стоит уделять особое внимание. В дешевых моделях устанавливаются фильтры, очищаемые пользователем вручную. Более современные и дорогие агрегаты оснащают самоочищающимся фильтром. Как правило, он выполняется из нержавеющей стали.
7. Система определения жесткости воды. Особенно удобны в использовании сенсорные электронные системы, которые смягчают воду только при необходимости.
8. Выпускной клапан.
9. Двигатель. Это главная часть конструкции. Сейчас широко применяются инверторные модели.
10. Зона интенсивного мытья. Она позволяет дочиста отмывать посуду с сильным загрязнением путем увеличения давления подаваемой воды. Обычно эту зону располагают в нижнем отсеке.
11. Помпа.
12. Нагревающие элементы.
13. Уплотнение дверцы.
14. Замок.
15. Отсек для кондиционера и моющих составов.
16. Емкость для соли.
17. Отсеки для размещения посуды.
18. Корзина, предназначенная для ножей, ложек и вилок. Как правило, оснащается специальными держателями.

Несомненно, все узлы машины должны быть в исправности. При любом повреждении эксплуатировать посудомойку не рекомендуется. Следует обратиться к специалистам в сервисный центр.

Процесс мытья и сушки

Хотя сам процесс полностью автоматический, но начинается он все же вручную. Для этого в соответствующие отсеки закладывается посуда, загружается смягчающая соль, кондиционер и моющее средство.

Сейчас популярны средства «три в одном» в виде таблеток. Такие таблетки содержат все необходимые ингредиенты для мойки и не требуют внесения дополнительных средств.

Затем выбирается программа на панели управления. Далее в дело вступает посудомойка. Принцип работы любой модели такой:

1. Набирается вода из системы водоснабжения.
2. Вода нагревается от нагревательных элементов. Агрегат, как правило, подключают к холодному источнику воды.
3. Моющие средства, заранее заложенные в специальный отсек, автоматически поступают в распылители, расположенные сверху.
4. Посуда обдается струями воды, подающимися под различным давлением и направлением.
5. Первая порция грязной воды сливается через систему в водопровод. Затем цикл повторяется.
6. Теперь в опрыскиватели подается чистая вода с кондиционером. Настало время ополаскивания посуды.
7. Завершающий этап — сушка. Именно эта функция заслуживает особого внимания при выборе агрегата. Например, конденсационная сушка используется почти во всех дешевых машинах. Вода испаряется с поверхности, оседает на холодных стенках камеры и просто-напросто стекает вниз. В итоге получается довольно долгий процесс сушки. Возникает вероятность возникновения разводов на высушенных тарелках. Турбосушка сушит посуду гораздо быстрее. Здесь уже используется встроенный вентилятор. Разводов и следов капель при такой сушке не остаётся. Однако в этом варианте потребляется много энергии. Теплообменник — такая сушка объединяет плюсы конденсационной и турбосушки. Вентилятор не используется, процесс происходит быстрее, разводов на посуде не остается.
   Но и стоят машины с такой системой довольно дорого.
8. Устройство посудомоечной машины предполагает также наличие индикации. Она позволяет удостовериться в правильности выбранных программ и отследить процесс мытья. Об окончании процедуры машины извещают звуковым и световым сигналами. Некоторые модели оснащены функцией проецирования на пол-луча, сигнализирующего о завершении программы.

Правильный выбор техники

На выбор агрегата, несомненно, влияют размеры. На рынке бытовой техники сейчас представлено три размерных ряда посудомоек:

• полноразмерные;
• узкие;
• компактные.

Для начала надо определить, как будет устанавливаться машина: открыто или скрыто. Только после этого можно выбирать отдельную модель или вариант для встраивания. Полновстраиваемые посудомойки можно размещать так, что об их существовании никто и не будет знать.

Большие машины имеют стандартные типовые параметры. Если место в кухне позволяет, то для семьи оптимальным будет выбор полноразмерной модели шириной 60 см.

Цвета корпусов больших посудомоечных машин разнообразием не отличаются:

• белый;
• серебристый;
• нержавеющая сталь.

Компактные же модели радуют хозяек возможностями выбора цветов. В дополнение к традиционным вариантам производители предлагают красные и чёрные модели. А уж для встраиваемых моделей ограничений в оформлении и вовсе нет.

Большое место в выборе модели занимает вопрос цены. Цена на машинку напрямую зависит от ее функциональности. Следует воспользоваться отзывами других покупателей, чтобы точно не ошибиться и подобрать модель правильно.

Перед покупкой надо тщательно осмотреть технику со всех сторон, проверить наличие комплектующих.

Советы по эксплуатации

Эксплуатация техники в соответствии с инструкцией — это залог бесперебойной работы. Рекомендуется при использовании агрегата следовать правилам:

• Приобретая посудомоечную технику, следует помнить, что мыть в ней можно, конечно же, многое, но далеко не всё. Например, нельзя мыть деревянные изделия. Осторожными нужно быть с керамикой, серебром, латунью. Тонкие стеклянные и хрустальные фужеры и бокалы мыть допускается. Для них выбирают специальную программу.
• Большинство моделей оснащается системой защиты от протечек воды.
• Для мытья острых предметов предусмотрены специальные корзины. А также можно воспользоваться верхним коробом. Складывать столовые приборы и острые предметы надо так, чтобы они не создавали препятствий движению коромысел.
• Если заблокировать дверцу во время работы машины, можно оградить домочадцев от ожогов. Важно заблокировать машину и от детей.
• Не рекомендуется открывать дверцу сразу по окончании работы — посуда должна остыть.

На какой бы машине ни остановила свой выбор хозяйка, важно понимать принцип работы и тщательно следовать советам инструкции. Правильная эксплуатация и систематический уход значительно продлят срок работы бытовой техники.

Как работает посудомоечная машина

Ваш дом. Твой путь.

Сообщение от Алисса 12 августа 2017 г.

Вы когда-нибудь задумывались, как работает посудомоечная машина? Я вырос с посудомоечной машиной в своем доме, но только в последние пару лет у меня появился доступ к посудомоечной машине во взрослой жизни. Возможно, это потому, что я ненавижу уходить с залитыми водой пальцами и кучей посуды, сохнущей на моем столе, и я так счастлив, что у меня есть посудомоечная машина, но мне интересно, что происходит внутри моей посудомоечной машины каждый раз, когда я ее включаю. Ниже я перечислил все, что происходит, когда вы включаете посудомоечную машину.

Как работает посудомоечная машина?

1. Ваша посудомоечная машина не полностью наполняется водой. Вместо этого небольшой таз на дне посудомоечной машины наполняется водой.
2. Вода нагревается до температуры, необходимой для мытья и стерилизации посуды.
3. Дозатор моющего средства автоматически открывается и выдает мыло в нужное время цикла стирки.
4. Вода выбрасывается через форсунки на днище и по бокам посудомоечной машины, чтобы намочить всю посуду.
5. Грязная вода сливается, а форсунки снова включаются для ополаскивания посуды.
6. После слива воды для ополаскивания посудомоечная машина нагревается, чтобы высушить посуду и оставить ее безупречно чистой.

Если вы хотите увидеть свою посудомоечную машину в действии (и узнать некоторые факты о высокоэффективных посудомоечных машинах), посмотрите это видео ниже!

Если вам нужна новая посудомоечная машина, не забудьте просмотреть все варианты, доступные в RC Willey. Вы были удивлены тем, как работает посудомоечная машина?



Сортировать по теме блога:

• посудомоечная машина
• кухня

Делиться

Популярные сообщения

Старые сообщения

Как работает посудомоечная машина

Эффективная посудомоечная машина моет, ополаскивает и сушит примерно за 1 час 40 минут. Большинство людей могли вымыть, ополоснуть и высушить такое же количество посуды менее чем за 15 минут. Какой метод лучше?

Из-за постоянной уборки и грохота тарелок, чашек и столового серебра, стучащих друг о друга, Жозефина Кокрейн постоянно находила трещины в своем прекрасном старинном фарфоре. Это произошло не из-за небрежности ее слуг; это было просто из-за бесконечного количества общественных собраний, которые Жозефина проводила каждую неделю. Итак, в конце 1800-х Жозефина решила, что с нее достаточно, и, если никто другой не собирался этого делать, как она сказала, она изобрела предшественник современной посудомоечной машины. Он не должен был стать доступным для широкой публики до тех пор, пока в начале 19 века не наступил век современных удобств.50-е годы.

Нажмите здесь, чтобы увидеть изображение посудомоечной машины, изобретенной Жозефиной Кокрейн.

Эффективная посудомоечная машина моет, ополаскивает и сушит примерно за 1 час 40 минут. Большинство людей могли вымыть, ополоснуть и высушить такое же количество посуды менее чем за 15 минут. Какой метод лучше?

Итак, в интересах сохранения воды, в каком процессе используется наименьшее количество воды? Вы будете удивлены.

Ручное мытье того же количества посуды, которое можно поместить в посудомоечную машину, требует примерно 20 галлонов воды на одно мытье.

За 1 час и 40 минут работы посудомоечной машины расходуется 5 галлонов воды за цикл мойки.

Вы можете посчитать, но при 200 циклах мытья посуды в год посудомоечная машина сливает вам только 1000 галлонов воды против 4000 галлонов, если вы делаете то же самое вручную.

Как это возможно? Посудомоечная машина предназначена для рециркуляции и повторного использования воды, чтобы эффективно мыть посуду и использовать меньше воды в процессе. Добавьте к этой важной экономии тот факт, что никто никогда не сможет сделать посуду такой же чистой и свободной от бактерий, как это может сделать посудомоечная машина. Причина этого в том, что вода, которая сначала попадает в посудомоечную машину, имеет температуру около 120 градусов по Фаренгейту. Вода проходит через внутренний термостат в посудомоечной машине, нагревая воду еще на 15 градусов. Почти достаточно, чтобы расплавить латекс с ваших перчаток.

Следующее обсуждение посвящено тому, как посудомоечная машина очищает грязную посуду через пять различных циклов мойки.

Цикл заполнения

Посудомоечная машина начинает новый цикл мытья, как только вы выбираете нужный тип мытья. Он начинается с того, что сливает всю воду, которая еще может остаться с момента последнего использования. В промежутках Посудомоечная машина спроектирована таким образом, чтобы некоторое количество воды оставалось в корпусе поддона, чтобы предотвратить высыхание и растрескивание уплотнений, когда посудомоечная машина не используется.

Линия подачи воды подсоединяется к клапану подачи воды на посудомоечной машине и использует синхронизированный цикл заполнения, при котором во время работы может поступать не более 2 галлонов воды.

После того, как вы выберете желаемый тип стирки и нажмете кнопку запуска, переменный ток 120 вольт подается на соленоид клапана подачи воды, который открывает клапан и регулирует количество воды, поступающей в бак посудомоечной машины.

В зависимости от модели подаваемое напряжение позволяет клапану оставаться открытым между 90 и 120 секунд.

Если по какой-либо причине клапан застревает в открытом положении, поплавок активирует переключатель, который отключает воду и предотвращает переполнение.

Важно знать, что посудомоечным машинам требуется правильное количество воды для эффективного мытья посуды. Если ванна не заполнена, можно предположить, что посуда не будет мыть должным образом.

Если у вас недостаточно наполненная ванна, проблема заключается в неисправном клапане подачи воды. Сетка могла быть забита мусором или клапан не открылся до конца. Лучше всего купить новый впускной клапан для воды, так как попытка его очистки может вызвать дополнительные проблемы.

Бросьте несколько грязных тарелок вместе с 2 литрами воды в посудомоечную машину и начните цикл мойки. Если качество стирки улучшится, замените впускной клапан.

Цикл мойки

После того, как посудомоечная машина наполнится нужным количеством воды, начнется цикл мойки. Три вещи будут влиять на цикл стирки:

• Циркуляция воды

Плата управления подает питание на циркуляционный двигатель, который приводит в действие насос и крыльчатку, нагнетающую воду через форсунки промывочного рукава. Моечные лопасти приводятся в движение водой, вытекающей из небольших отверстий, предназначенных для мытья посуды.

• Моющее средство

По мере того, как вода продолжает выплескиваться из моющих рукавов, соленоид посылает сигнал дозатору открыть и выпустить моющее средство.

Чтобы иметь чистую посуду и бесперебойную работу посудомоечной машины, важно использовать только рекомендуемое количество моющего средства. Если вы используете слишком мало, посуда не будет чистой. Если вы используете слишком много, посуда будет пятнистой, мутной и все равно будет иметь грязный вид.

• Температура воды

Посудомоечные машины оснащены нагревательным элементом, который нагревает воду на 10-15 градусов по Фаренгейту горячее, чем вода, вытекающая из вашего крана. Когда вода достигает нужной температуры, термостат верхнего предела отключает напряжение на нагревательном элементе, предотвращая перегрев посудомоечной машины.

Цикл слива

После завершения каждого цикла мойки посудомоечная машина сливает грязную воду из бака. Плата управления подает напряжение на сливной насос, который использует крыльчатку, чтобы нагнетать грязную воду через сливной шланг либо в сливную трубу, либо в сливную трубу.

Сливной шланг должен иметь петлю, которая поднимается над сливом, чтобы вода не стекала обратно в ванну.

Цикл полоскания

Посудомоечная машина выполняет несколько циклов полоскания, которые аналогичны циклам мойки и могут использовать нагревательный элемент. Во время последнего цикла ополаскивания ополаскиватель выпускается из дозатора, чтобы предотвратить образование полос и облегчить процесс сушки.

После завершения всех циклов промывки запускается последний цикл слива, при котором небольшое количество воды остается в отстойнике, чтобы предотвратить высыхание и растрескивание уплотнений.
