Как подключить вилку к проводу: правила и рекомендации

Достаточно часто хозяевам приходится сталкиваться с мелкими проблемами, связанными с электричеством. К примеру, менять вилку или выключатель в электроприборе. Иногда приходится починить изделие, у которого отсутствует какая-то часть. Потому вопрос, как подключить вилку к проводу, столь актуален.

Инструменты и материалы для замены вилки

Для проведения работ понадобится:

Вилка.
Двужильный кабель. Попробуйте разобраться, как подключить трехжильный провод к вилке, но в этом случае придется подключать заземляющий.
Отвертка.
Ножик.

Как выглядит процесс замены или подключения

Процедура состоит из нескольких шагов:

Отложите длину кабеля, перед тем как подключить вилку к проводу.
Позаботьтесь о том, чтобы изоляция на прижимной фиксатором части не была повреждена. Это поможет избежать чрезмерного перегибания провода, а, значит, продлить срок его эксплуатации.
Снимите ножом внешнюю изоляцию и оголите концы провода.
Возьмите фиксирующие винты и надежно зажмите жилы кабеля на вилке.
Если провод с вилкой предусматривает заземление (желто-зеленый провод), то его крепят к среднему контакту на вилке. Изучите эти детали до того, как подключить вилку к проводу.
Фиксатор для внутренностей вилки не обязательно снимать полностью, можно слегка ослабить один из винтов, а второй открутить и, отведя пластину в сторону, избегая ее смещения во время укладки провода, провести процедуру. Это классическая схема обустройства большинства вилок.
При помощи зажима зафиксируйте кабель на корпусе. Теперь удостоверьтесь в надежности конструкции.
Оденьте крышку, закрутите винтики. Можете снова использовать электроприбор и без страха включать его в розетку.

Особенности замены неисправной вилки С5 или С6 посредством наращивания провода

В любом доме найдется вещь, которая давно вышла из строя. Но причина не в какой-то серьезной поломке, а банальной неисправности вилки для включения агрегата в розетку. С такой проблемой нередко сталкиваются владельцы электрических чайников. Потому часто задают вопрос, как подключить вилку к проводу, ведь произвести замену этой части электроприбора проще и экономнее, чем покупать новый.

Приведенная ниже инструкция поможет справиться с задачей без особых трудностей.

Инструкция по замене вилки подставки электрочайника

Возьмем старую подставку для электрочайника с проводом и литой вилкой С6. Сетевой провод у электрочайников обычно не отличается длиной, тем не менее при необходимости замена вилки может сопровождаться и удлинением провода. Если такая необходимость отсутствует, то 15 сантиметров для подключения к сети вполне достаточно.

После этого, стараясь не повредить изоляцию проводков, разрежьте оболочку вдоль шнура на длину до 10 см и выньте проводки наружу. Обратите внимание, что саму изоляцию обрезать не надо. Итак, как подключить трехжильный кабель к вилке? Стандартный кабель изнутри состоит из трех жил, обозначающихся разными цветами: коричневый – фаза, светло-синий – ноль, желто-зеленый – заземляющий проводник.

Дальше подгоните длину проводников таким образом, чтобы места скруток жил были сдвинуты относительно друг друга на 1-2 сантиметра. Учтите, что между собой соединяют одноцветные проводки. Это обязательно.

Затем снимите изоляцию с жил проводов примерно на 1,5 см. Если один из проводов трехжильный, а второй — без заземляющего желто-зеленого проводка, то нет необходимости очищать свободный край, так как вы его никуда присоединять не будете – он так и остается свободным.

Защищенные жилы соединяют между собой, скручивая. Для хорошего контакта будет достаточно и трех витков обвития.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Как поменять вилку на проводе с заземлением: устройство, подключение

Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?

Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

корпус;
контакты;
в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами,

для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц.

Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Для определения параметров смотрят маркировку. Обычно она проставляется на торце вилки или одной из ее сторон. На розетках маркировка видна на крышке, где расположены контакты. В маркировку входят номинальное напряжение и максимальный ток.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

Рассмотрим, как подключить электрическую вилку:

1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.

2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению двух вопросов:

1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.

Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?

В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.

Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.

Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».

Как поменять вилку с двумя проводами

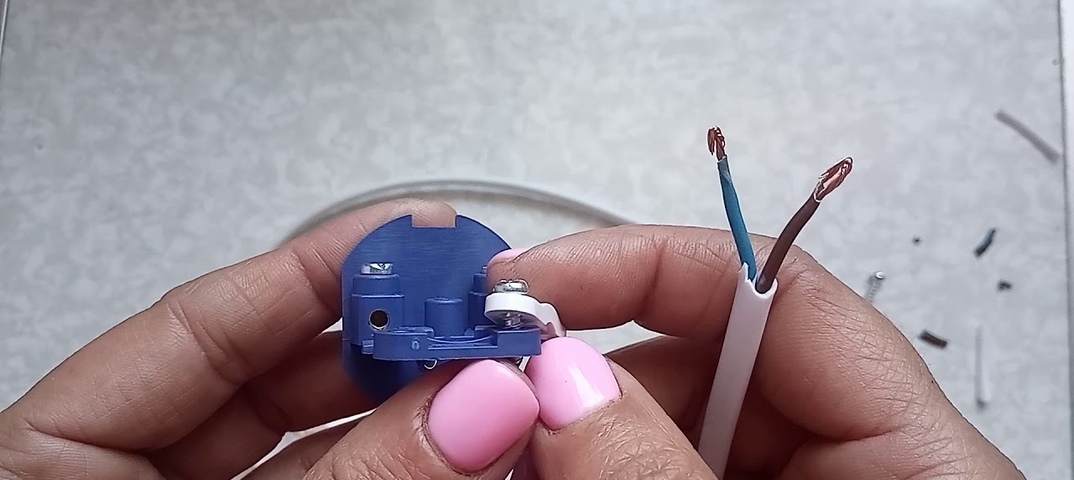

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

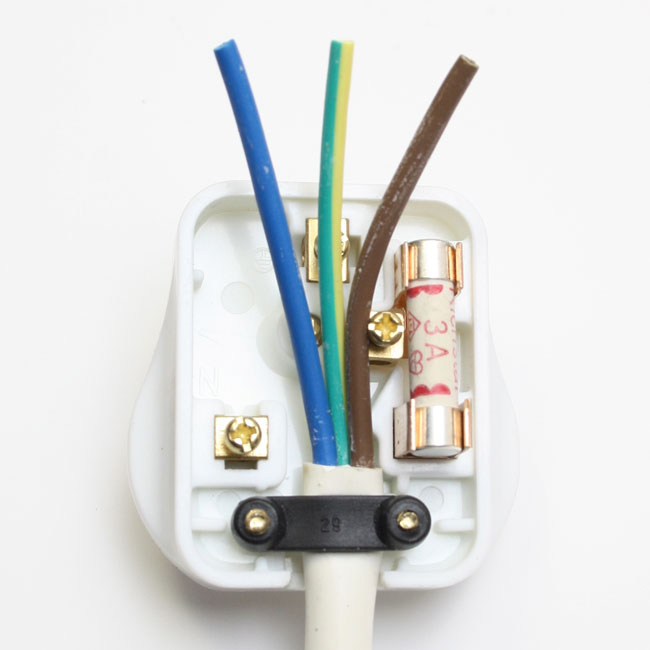

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

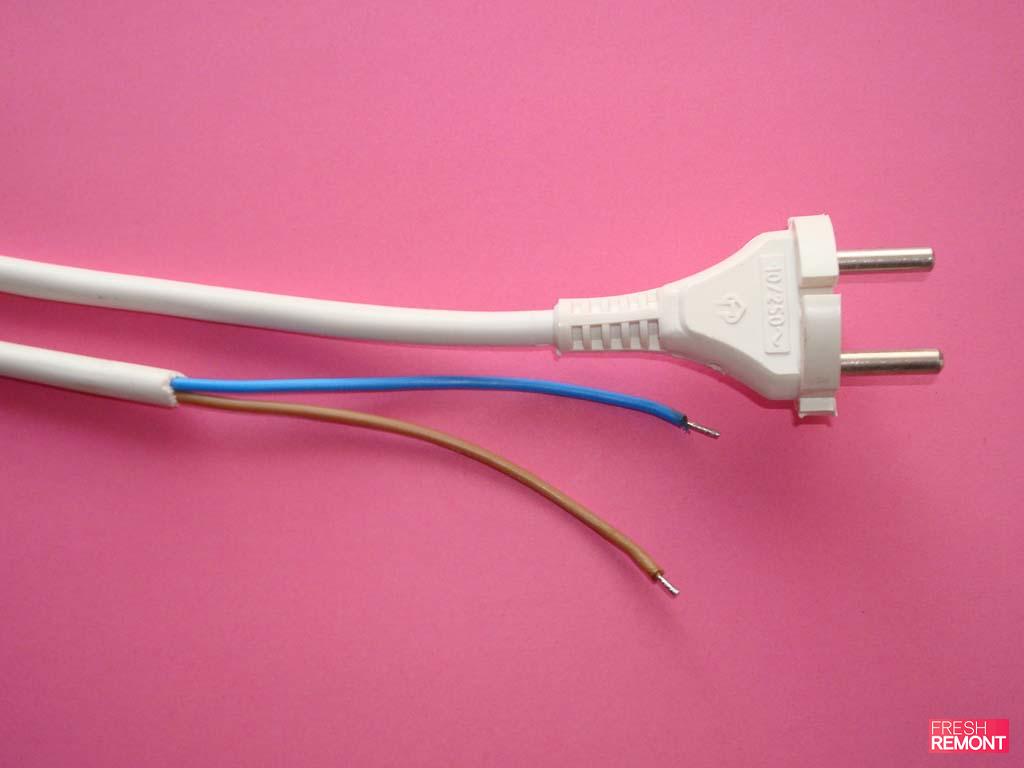

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как_припаять_вилку_к_проводу

Меняем сломанную евровилку

Если у Вас оплавилась электрическая вилка либо сломался один из штырьков, технология замены выглядит следующим образом:

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.

Видео урок по замене:

Вот таким образом можно самостоятельно поменять вилку на проводе. Как Вы видите, инструкция довольно простая, тем более на фото примерах был подробно рассмотрен каждый шаг замены.

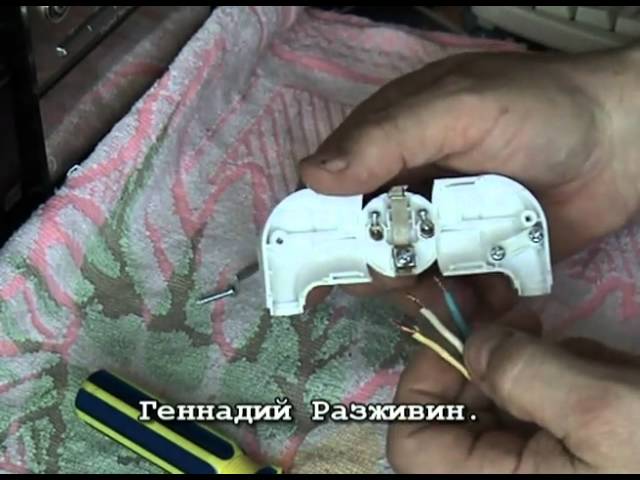

Как заменить старую электровилку?

Если у Вас обычная советская электрическая вилка, которую нужно поменять и в то же время в доме электропроводка без заземления, методика замены будет немного другой, а именно:

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Вот таким образом можно самому выполнить замену электровилки. Как Вы видите, самый главный нюанс – правильно подключить жилы, если их 3. Для этого необходимо знать стандартную маркировку проводов по цветам, чтобы ничего не перепутать. Надеемся, теперь Вы знаете, как поменять вилку на проводе своими руками!

Главная » Мастеркласс » Инструкция по замене электрической вилки

Инструкция по замене электрической вилки пригодится новичкам в электрике, которые не знают, какой проводник к какому штырьку подключить. На сегодняшний день вся бытовая техника подключается к сети с помощью евровилки, которая отличается от обычного варианта исполнения наличием заземления. Как следствие – вместо привычных 2 жил нужно подключить 3, что и вызывает сложности у некоторых домашних мастеров. Далее мы расскажем, как поменять вилку на проводе, предоставив пошаговую инструкцию с фото примерами, а также наглядные видео уроки!

Меняем сломанную евровилку

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.
Скручиваем жилы и обрезаем их таким образом, чтобы осталось 10 мм оголенного провода, чего достаточно, чтобы поменять вилку своими руками.
Для лучшего контакта плоскогубцами подогните медные концы, как показано на фото ниже.

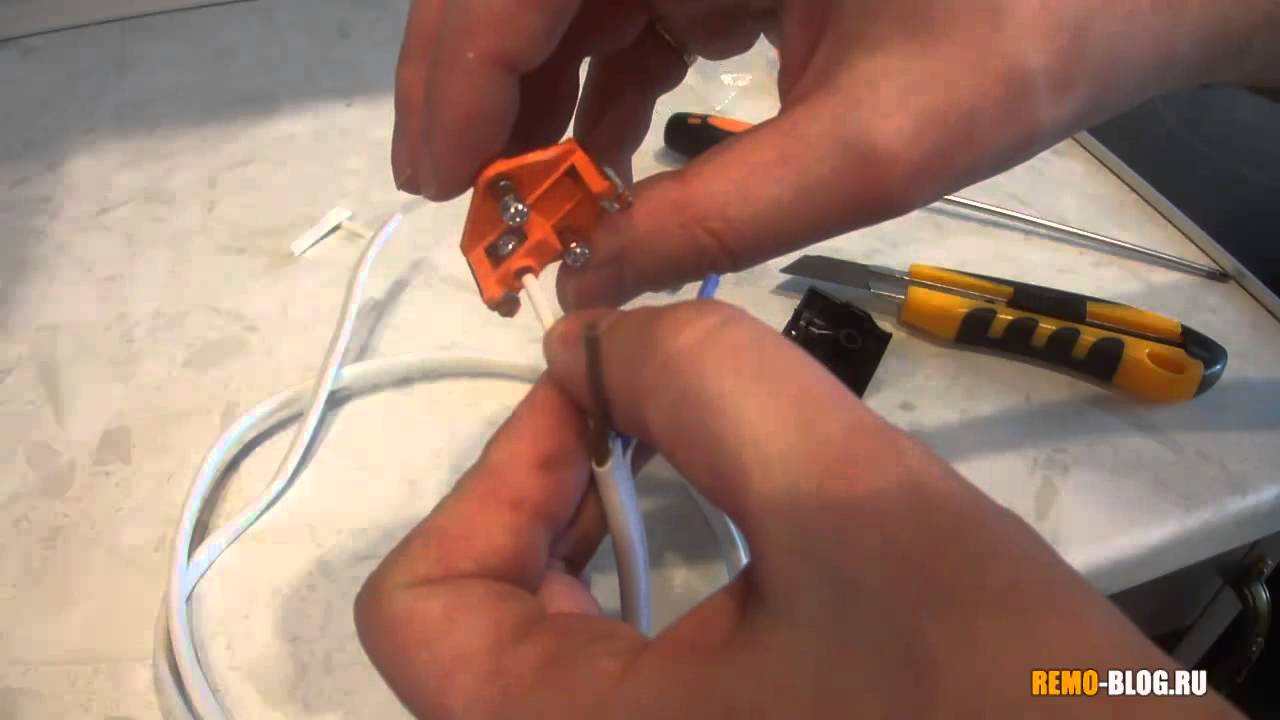

А вот теперь самое важное – подсоединение проводов. Как правило, шнур для подключения стиральной машины, холодильника либо другой бытовой техники имеет 3 контакта: синий – ноль, желто-зеленый – заземление, оставшийся – фазный. Чтобы правильно поменять вилку своими руками, «землю» нужно подключить к центральному контакту, оставшиеся два к штырькам, тут полярность не важна.

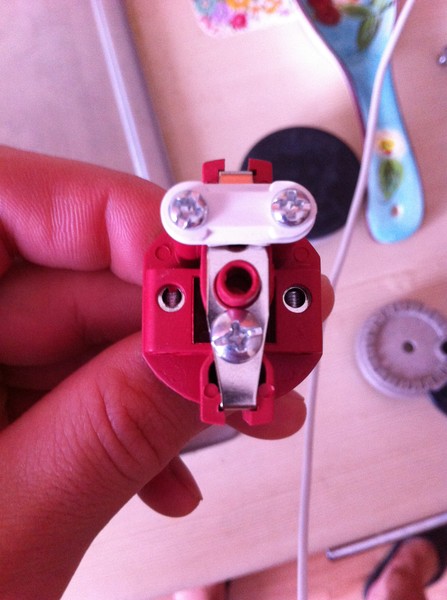

Далее необходимо зажать кабель (именно его) пластиковой перемычкой, которая зафиксирует его в посадочном месте.

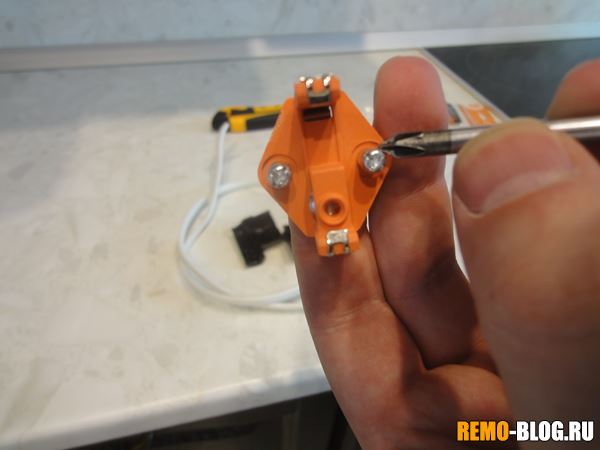

В последнюю очередь собирается корпус евровилки, который скрепляется одним винтом.

Как заменить старую электровилку?

Когда возникает необходимость в такой работе, не следует сразу обращаться за помощью в сервисный центр. Демонтировать вышедший из строя элемент и установить на его место новый сможет практически каждый пользователь стиральной машины, если станет действовать в соответствии с рекомендациями. Инструкция о том, как поменять вилку на стиральной машине, однозначно пригодится малоопытному человеку, не способному разобраться в порядке подключения проводов. Почти все бытовые приборы функционируют от электричества посредством евровилки, выполненной без заземления или с ним. В шнуре две обычные жилы заменены тремя, что порой создает сложности при замене вилки. Но простые способы ремонта провода существуют, и ваша машина снова заработает в штатном режиме.

Ремонт вилки шнура

Перед вскрытием и заменой евровилки рекомендуется удостовериться, что она имеет повреждения. С этой целью штекер провода машины извлекается из розетки, выполняется осмотр его корпусной части и провода. Признаки нагара, оплавлений или запах горелого подтвердят необходимость ремонтных работ.

Для работы потребуются острый нож, отвертка, плоскогубцы. Алгоритм действий выглядит следующим образом:

отрезаем старый элемент;
на несколько сантиметров со шнура удаляем верхнюю изоляцию;
зачищаем каждый провод;
внутренние жилы скручиваем и обрезаем, чтобы осталось по одному сантиметру незаизолированного провода;
плоскогубцами подгибаем проволочные кончики;
осматриваем каждый провод. Стандартно исполненный шнур, как правило, идет с тремя проводами – синий или голубой ведут на ноль, желтовато-зеленым обозначено заземление, под фазу отводят черный, коричневый или розовый провод;
провода подсоединяются к новой вилке, при этом «земля» выводится на контакт, расположенный в центре.

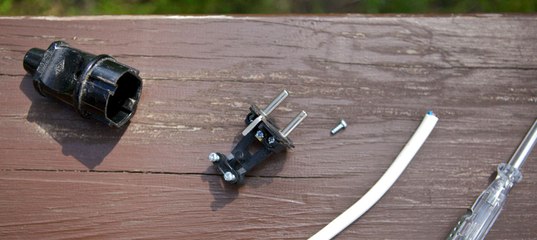

Ремонт простой старой вилки

Каждая стиральная машина автомат в современном исполнении имеет евровилку. Но если имеется желание, европейскую модель можно поменять, установив простую вилку старого советского образца. Эту же работу рекомендуется выполнить, если в вашей квартире отсутствует в электрической схеме провод заземления. В принципе, все действия практически схожи с предыдущими мероприятиями, но определенные особенности для того, чтобы поменять вилку, все же существуют:

обрезаем штекер, раскручиваем корпус;
на несколько сантиметров удаляем верхнюю изоляцию;
на пару сантиметров зачищаем каждый провод, лишнюю длину подрезаем ножницами;
на конце каждой жилы делаем кольцо;
подсоединяем на контакты «ноль» и «фазу», при этом полярность можно не уточнять. Если шнур машины имеет провод заземления, его просто обрезаем – в вилке старого образца его посадка не предусмотрена.

Можно ли поменять шнур?

Довольно часто неисправность вилки сетевого шнура объясняется произошедшим коротким замыканием, а первоисточник проблемы скрывается в ином месте. К примеру, им может оказаться сетевой шнур, имеющий пробой. Возникает подобная проблема в результате передавливаний громоздкими предметами, случаются и внешние повреждения, полученные от гвоздя или острого угла. В связи с этим не следует торопиться разбирать вилку, пока не будет проведен внимательный осмотр шнура на трещины, сгибы или следы гари.

Легче всего работоспособность сетевого шнура машины проверяется мультиметром. Подготовленный тестер переключается в режим «зуммер», после чего можно прозванивать шнур. Как только прибор отметит утечку электричества, он выдаст пронзительный сигнал.

Когда предстоит тестирование цепи, длина которой превышает два метра, рекомендуется приготовить второй провод и ввести его в единую схему. Если запасной проводник отсутствует, существует второй вариант – на одном конце шнура соединяются провода «ноль» и «фаза». На ближайшие контакты подводятся щупы измерительного прибора. Следует отметить, что в таком способе проверки имеются определенные достоинства:

одним приемом проверяется вероятность утечки на обеих жилах, соединенных в общую цепь последовательно;
отсутствует необходимость в поиске соразмерного проводника и наращивании схемы.

В случае отсутствия мультиметра, целостность проводника проверяется при помощи универсального устройства, изготовленного своими руками. Для этого вам потребуются лампочка на 3.5 В, батарейка с несколько большей мощностью, коннектор и пара соединительных жил. Элементы подсоединяются в определенной последовательности:

на положительный контакт элемента питания подключается лампочка;
на второй контакт выводится гибкий провод, оснащенный зажимом.

Сравниваем разборную и литую вилки

Второй вариант более надежен, отличается плотными контактами, соединенными со штырями. В изготовлении литой вилки применяют точечную сварку, припой и обжим. Кроме того, такая вилка отличается герметичностью.

К сожалению, с целью выполнения ремонта разобрать такую вилку невозможно. При перетирании у основания сетевого шнура литую вилку приходится отрезать и устанавливать разборную модель. Можно поменять полностью шнур машины, но придется выполнить ее частичную разборку.

Но если вас не пугают трудности, то лучше вышедшую из строя литую вилку поменять на аналогичную новую, как более надежную в эксплуатации.

Заключение

Отметим, что заменить вилку сетевого шнура можно на любой машине. Индезит, Бош, Аристон и другие марки не имеют в этом вопросе принципиальных различий.

Подключение трехфазной розетки — твойдомстройсервис.рф

Подключение трехфазной розетки,если вы не электрик, то вам привычно видеть простые однофазные розетки, которые используются в быту. Их вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Но, электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.

Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, и подобных электрических приборов нужны трехфазные розетки с 380В напряжением.

В чем их особенность?
Какова схема подключения трехфазной розетки?
Как ее можно подключить?
Какие виды разъемов бывают?

Схема подключения

Подключение трехфазной розетки, не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.

Сначала входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.

Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.

Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

Устройство трехфазной розетки

Подключение трехфазной розетки, не зависит от формы и дизайна. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.

Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:

Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).

Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.

Подключение трехфазной розетки, если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.

Ниже приводятся разновидности изделий по некоторым признакам:

Способ монтажа.
Устойчивость к окружающей среде.
Назначение.

Что касается способа установки, то можно отметить такие изделия:

открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.

Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.

Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.

Подключение трехфазной розетки

Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:

Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
Дальше на провод надевается сама розетка и фиксируется на стене.
Провода оголяются, чтобы можно было выполнить соединение.
На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.
Дальше ноль подключается к N контакту (голубой провод).
Заземление подключается к РЕ (зелено-желтый провод).
Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.

Что касается вилки, то она подключается так:

Для начала ее нужно разобрать, направить туда гибкий кабель.
В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
Кабель фиксируется, вилка собирается обратно.

Подведем итоги

Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.

Как подключить три провода к вилке

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

У каждого современного человека дома и на работе насчитывается более десяти электрических приборов, которые значительно упрощают жизнь и делают ее более комфортной. Чтобы устройства функционировали, их требуется подключать к электрической сети. Для этой цели были изобретены и изготовлены разные модификации электроизделий, они обеспечивают непрерывную передачу тока на силовые агрегаты бытового прибора.

Виды электрических вилок

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

без заземления;
разборные модели;
с заземлением;
неразборные модификации;
евростандарт;
обычного типа.

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

В России эксплуатируется большое количество приборов со шнурами, которые оснащены разборными вилками типа С1-В с круглым штырем диаметром 4 мм, рассчитан на ток нагрузки до 6 А, заземляющий контакт отсутствует.

Конструктивные особенности

Устройство электрических вилок делится на несколько видов. С техническими характеристиками, преимуществами и недостатками каждой нужно ознакомиться более детально.

Устройство неразборной вилки

Конструктивные особенности неразборных модификаций везде одинаковые. Штыри установлены с интервалом в 19 мм в планку, изготовленную из пластмассы, в нее запрессованы проводники. Планка оснащена двумя выступами, задача которых – обвод провода. Обвод важен тем, что исключает вероятность обрыва шнура вилки, если к нему была приложена значительная сила.

Провод и штыри заливают расплавленной пластмассой. Это обеспечивается высокую степень герметичности корпуса с надежно зафиксированным в нем сетевым шнуром.

Устройство разборной трехполюсной конструкции

Еще не так давно для подключения электрических приборов использовались только разборные конструкции. Сегодня их использует все еще большое количество россиян. Без такой детали не обойтись, если потребуется заменить литой механизм, который вышел из строя. Преимущество такой вилки заключается в ремонтопригодности и возможности использовать ее многократно. Ее без особых усилий можно демонтировать и установить на другой шнур.

Устройство конструкции типа С1-В

Эта конструкция невероятно проста в своем исполнении. Она состоит из двух половин пластмассового корпуса, двух штырей из латуни, крепежных деталей и прижимной планки.

Конструктивные особенности разборной конструкции типа С6

Конструкция тоже не отличается особой сложностью. Модификации бывают с заземляющим контактом и без. Рассчитаны на эксплуатацию приборов мощностью не более 220 Вт. Штыри изготовлены из латуни, на них напрессованы контактные площадки с резьбой для прикручивания проводов. Штыри крепятся к основанию вилки. В корпусе дополнительно может устанавливаться заземляющий контакт, который имеет форму полосы из латуни. Также имеется планка для надежного крепления провода с пластиковой прокладкой.

Как поменять вилку на проводе

Починить вилку для розетки несложно, однако во время выполнения работ очень важно следить за соблюдением техники личной безопасности.

Как разобрать вилку электрическую типа С1-В

Требуется подготовить концы проводов к подключению. Для этого обрезается шнур с интервалом не более 5 см от вилки. Если вилка из-за ненадежного соединения перегревалась, как правило, изоляция в этих местах становится жесткой и подлежит замене. На концах провода формируются колечки. После этого на винты устанавливаются пружинные гроверы и плоские шайбы. Теперь эту конструкцию можно вставлять в винты.

Винт требуется вкрутить в штырь до самого упора. Аналогичным образом провод подсоединяется ко второму штырю. Монтируются они выступами в корпусе в специальные углубления. На провод накладывают планку и с помощью двух винтов прижимают к корпусу. Если изоляция тонкая, чтобы предотвратить ее протирание в месте выхода из конструкции, рекомендуется поверх изоляционного слоя надевать полихлорвиниловую трубку или резиновую.

В завершение соединяют половинки корпуса и стягивают их гайкой с винтом. Если двум половинка провода мешают плотно соприкоснуться, их нужно отодвинуть.

Как подключить к проводу трехполюсную вилку С6

Подготовка провода к подключению осуществляется аналогичным способом, что и в предыдущем разделе. Технология сборки такая же.

Если в комплекте отсутствуют вилки гроверов, их обязательно следует установить. Провод желто-зеленого окраса можно подсоединять исключительно к заземляющему контакту. Как правило, он расположен посередине между контактными площадками штырей.

В двухполюсном шнуре не предусмотрен контакт заземления, следовательно, в вилке это место останется свободным.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Устройство евровилки достаточно простое, однако во время выполнения работ нужно проявлять осторожность.

Замена старой электровилки советского образца

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода. При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.

Замена штепсельных вилок

Штепсельная вилка – это электрический соединитель, вместе с которым обеспечивается и штепсельное соединение. С его помощью удается быстро подключить и отключить электрический прибор, применяя разные разъемные контакты.

Для замены штепсельной конструкции потребуется следующий рабочий инвентарь: крестовидная и плоская маленькие отвертки, стриппер, поделочный нож и новая вилка. Технология замены следующая:

Вывернуть винт, задача которого была обеспечить надежное соединение половинок механизма, разобрать его.
С помощью стриппера удалить около 5 см верхней оболочки кабеля. Если вилка оснащена предохранителем, требуется его правильно подобрать, например, красный трехамперный мощностью от 720 до 3000 Ватт.
С концов провода снимается около 12-15 мм оплетки. Проволочки скручиваются пальцами, чтобы конец стал аккуратным и гладким. Вилка разъединяется и в нее вкладывается кабель. Конец последнего надежно фиксируется с помощью пластикового зажима.

Большинство штепсельных модификаций оснащено специальными металлическими гнездами, куда должен вставляться оголенный конец провода. Затягивается он миниатюрным винтом.

Адаптация вилок

Достаточно часто встречаются электрические приборы, вилки которых не подходят для отечественных розеток. В этом случае решение проблемы одно – подключение устройства через специальный переходник – адаптер.

Адаптация трехполюсной конструкции типа IEC 60906-1

Расстояние между штырями у такой конфигурации составляет 19 мм, диаметр каждого штыря 4 мм, как и у типа С5. Но в отличие от последних, они оснащены дополнительным штырем заземления, который не позволит вставить вилку в розетку.

Для решения проблемы конструкцию зажимают в тиски и осторожно, чтобы не повредить нужные штыри, третий спиливают ножовкой по металлу. Отсутствие заземляющего штыря позволит беспрепятственно подключить устройство к розетке.

Адаптация английской модели ВS 13-63

Такие евровилки также имеют три штыря, но плоской формы. Два из них находятся на одной горизонтальной линии, они предназначены для подачи питающего напряжения, а третий для правильного подключения и заземления.

Ширина каждого штыря составляет 6,5 мм. Интервал между внутренними плоскостями – 16 мм, как и у типа С5. Чтобы механизм можно было использовать, потребуется уменьшить ширину штырей на 2,5 мм и удалить заземление. Лишний удаляется ножовкой по металлу, с ее помощью и стачиваются остальные штыри. На этом адаптация заканчивается, вилку можно использовать в домашних условиях.

Меняем сломанную евровилку

Срезаем евровилку, которую нужно поменять и снимаем внешнюю оболочку шнура (около 5 см от конца).
Зачищаем все 3 жилы на 15-20 мм. О том, как правильно снять изоляцию мы рассказывали в соответствующей статье.

Видео урок по замене:

Как заменить старую электровилку?

Наглядно увидеть, как самому заменить вилку, Вы можете на видео инструкции:

Как выполняется подключение розетки 380в

Розетки и вилки 380В

Электророзетки 380В достаточно широко применяются для подключения двухфазного и трехфазного силового электрооборудования. Преимущественно это передвижные электроустановки для которых требуется перемещение по площади проведения работ, либо работа которых необходима лишь периодически.

Для стационарных электроустановок целесообразнее применять подключение через коммутационные аппараты способные обеспечить защиту электрооборудования и дистанционное управление им.

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями. В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

Фазное и линейное напряжение

А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE	Исходя из всего вышесказанного существует несколько типов розеток на 380В. Первым типом является розетка 2Р+РЕ. Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.
Розетка 380 3Р+РЕ	Следующим возможным вариантом является розетка 3Р+РЕ. Она имеет три силовых контакта и один заземляющий.
Вилка 380 3Р+N	Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N. Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой. Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.
Розетка 3Р+РЕ+N	Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N. У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.

Конфигурации розеток 220 В

Эти розетки, скорее всего, есть у вас дома.

Хорошо, давайте поговорим о типах розеток, которые вы найдете в своем доме. По большей части вы увидите 120 вольт, 15 ампер и 20 ампер. И 220 2-х проводного, 3-х проводного и четырехпроводного типов.

Пожалуйста, помните, что не во всех розетках на 220 В используется нейтральный (белый) провод. Чтобы дать вам общее представление, предположим, что вы только что купили воздушный компрессор в Home Depot.Требуется 220 вольт, но вилка имеет только три контакта. У вас будут два одинаковых предмета, которые будут двумя разными точками зрения, а другой круг, на который будет смотреть, будет землей. И конечно, скорее всего, на 20 ампер.

220 вольт 20 ампер

Розетка 20 А, 220 В

Это розетка 220 В 20 А, как показано в видео о том, как подключить розетку 220 В, вероятно, она будет использоваться для более крупных электроинструментов в вашем гараже или магазине или, возможно, для настенного кондиционера.
220 вольт 30 ампер

Подключение проводов для выходов осушителя розеток на 240 В X Y W Черный провод подключается к выходному контакту X Красный провод подключается к выходному контакту Y Белый нейтральный или зеленый провод или заземляющий провод подключается к выходному контакту W

Обычно известен как выход для сушилки.Конечно, используется для сушилки для белья. Это будет использоваться в настенной коробке с крышкой (установка заподлицо)

Розетки 220 В, 50 А

В доме они считаются большими мальчиками. Вы найдете один из них в более новых домах для комбинированной плиты с духовкой. Это 4-проводная розетка. Посмотрите мое видео о том, как установить один из них. Это 50 А, 220 4 провода. Лучше знать, как плита или розетка для духовки. Имейте в виду, хотя у вас может быть духовка, сушилка, плита или что-то еще.Может вообще не иметь розетки. Это могло быть жестко подключено к прибору. И это нормально, известно, что многие крупные коммерческие приборы подключаются таким образом. Совет… Красный — горячий (110 вольт), черный — еще и горячий (110 вольт) = 220 вольт. Белый цвет нейтрален и представляет собой обратный путь к трансформатору на дороге. Земля просто такая. Заземление для каждого и всегда используется для чего-либо электрического. Если, конечно, ваш дом очень старый, и в этом случае его следует обновить только в целях безопасности.

Монтаж на поверхность 220В розетка

Это розетка 220В для поверхностного монтажа.Вы можете найти их в старых домах, где установка была произведена после постройки дома.

Розетка, 3 провода

Нажмите на изображения ниже, чтобы увеличить их
Калькулятор размера провода
Воспользуйтесь этим калькулятором, чтобы определить, какой размер провода использовать.
потенциальных клиентов Прямые | Подключение американской вилки
Подключить американскую вилку не сложнее, чем подключить британскую или европейскую вилку … но здесь достать их намного сложнее, и они могут быть довольно дорогими!
Настолько, что полный американский шнур с формованными разъемами, как показано на нашей странице «Выводы сети», будет стоить меньше, чем перемонтируемая вилка… Но если вы хотите купить американские разъемы, почему бы не проверить нашу вилку NEMA5-15P или нашу NEMA5- Удлинитель 15RX.
В качестве альтернативы, если вы не можете найти то, что ищете, загляните на нашу страницу международных вилок и розеток или позвоните нам, вы можете найти наши подробности здесь.
Электричество может УБИТЬ !! Если у вас есть какие-либо сомнения относительно того, что вы делаете, или своей способности выполнять работу, вам следует направить любые работы по подключению к сети к квалифицированному электрику.
NEMA 1-15
Все устройства NEMA 1 представляют собой двухпроводные незаземленные разъемы, рассчитанные на максимум 125 В.NEMA 1-15P — это двухконтактные вилки, которые обычно используются в бытовых лампах и бытовой электронике, например, в часах
.
и радиоприемники, а также на мелкую бытовую технику с двойной изоляцией. Соответствующие розетки не разрешались при новом строительстве в Соединенных Штатах или Канаде примерно с 1965 года, но они остаются во многих старых домах и до сих пор продаются «только для замены».
Ранние образцы были симметричными, но более поздние розетки и самые новые вилки отличают нейтральный проводник, делая его немного шире, чем горячий.Такие новые вилки часто не подходят к старым розеткам, но обе версии подходят к розеткам типа B. Некоторые устройства, отвечающие строгим стандартам, такие как герметичные блоки питания для электроники, по-прежнему продаются с узкими обоими контактами. Нейтральная точка вставки в современной розетке типа A шире, чтобы вмещать поляризованные вилки типа A.
NEMA 2-15
Ассортимент соединителей NEMA 2-15 был прекращен на некоторое время. Однако, если вы столкнетесь с одной из них в условиях ремонта, правила подключения такие же, как и для диапазона 1-15.
NEMA 5-15 / CS22.2, №42
Вилка сетевого шнура типа B имеет два плоских параллельных контакта с той же геометрией, что и тип A, и закругленный заземляющий штифт, обычно сформированный из плоского металла, сложенного в U-образную форму, но в некоторых случаях могут использоваться сплошные штыри. Разъем рассчитан на 15 ампер и максимум 125 вольт. Американский стандарт для этого разъема известен как NEMA 5-15, а канадский стандарт CSA 22.2, №42.
Американские и канадские разъемы практически идентичны.Контакт заземления длиннее, чем два параллельных контакта, поэтому устройство заземляется перед подключением источника питания. Точка вставки нейтрали в розетке типа B шире, чтобы вмещать поляризованные вилки типа A, но вилки типа B часто имеют оба контакта узкими, а контакт заземления обеспечивает соблюдение полярности.
С американскими и канадскими вилками, если вы посмотрите прямо на розетку, розетка заземления будет внизу, рабочий разъем — справа, а нейтральный разъем — слева. Если вилка поляризована, самым широким разъемом является нейтральный разъем.Этот вид такой же, как если бы вы смотрели со стороны пайки или винта на вилку с возможностью повторного подключения, как показано на схеме слева.
Leads Direct прилагает большие усилия для предоставления точной и полной информации. Однако часть информации, содержащейся на этом веб-сайте, и любые документы, просматриваемые на нем или загружаемые с него, могут быть неверными или устаревшими. О любых ошибках или упущениях следует сообщать для расследования и исправления. Информация, представленная в любых документах, будь то на нашем веб-сайте или иным образом, предоставляется «как есть».«Никаких гарантий, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, коммерческой выгоды, пригодности для определенной цели и отсутствия компьютерных вирусов.
Как добавить кабель Ethernet к Amazon Fire TV Stick и остановить буферизацию

Amazon Fire TV Stick — отличный недорогой способ потоковой передачи мультимедиа на телевизор.
Хотя это может быть отличное устройство, для потоковой передачи данных необходим хороший сигнал Wi-Fi.
Для большинства это, скорее всего, не проблема, и потоковая передача по беспроводной сети работает очень хорошо.
С учетом сказанного существует множество сценариев, когда WiFi не работает должным образом, и использование проводного кабеля Ethernet является гораздо лучшим решением.
Если вам нужно, чтобы Ethernet работал с Fire Stick, есть недорогое устройство, которое преобразует сигнал.
Это адаптер Ethernet, который позволяет Fire TV Stick работать через проводное соединение.
Вот он на Amazon
Ethernet-адаптер Amazon для устройств Amazon Fire TV
Их легко настроить, подключив к порту питания Micro-USB на Fire Stick.

Поскольку порт питания Micro-USB представляет собой штекер OTG, адаптер может добавить Ethernet и питание к устройству.
OTG уже много лет используется смартфонами Android как способ подключения проводных клавиатур, мышей и внешнего хранилища к устройству Android, включая Fire Stick.
OTG встроен в Fire Stick и может использоваться таким же образом.
Совместимость версий Fire Stick
Если у вас есть Fire TV Stick Gen 1, для работы OTG необходимо выполнить рутирование.
Если у вас Fire TV Stick Gen 2, он будет работать по умолчанию, и его просто нужно подключить.
Если у вас есть версия Fire TV Stick Gen 3 4K, она будет работать по умолчанию, и ее просто нужно подключить.
OTG поддерживает технологию Plug and Play со вторым и третьим поколением версии 4K, но для первого поколения потребуется рутировать.
В принципе, если вы не технический специалист, готовый к рутированию Fire Stick, он будет работать только со вторым и третьим поколением версии 4K.

Самый распространенный способ отличить их — это размер, поскольку Fire Stick второго поколения физически больше, чем первая версия.
Для Fire TV Stick существует несколько адаптеров Ethernet, наиболее популярной из которых является официальная версия Amazon.
Существует также популярный адаптер UGREEN Ethernet для Fire TV Stick.
Установка проста, подключив кабель Ethernet к порту адаптера.
Кабель Micro-USB идет к Fire Stick, а стандартный USB-штекер предназначен для питания.
Чтобы узнать, подключен ли он к Ethernet, перейдите в «Настройки » -> «Сеть» -> «Настроить сеть» .

Он будет отображаться в правой части экрана, если он находится в проводном или беспроводном режиме.
При нажатии на «Настроить сеть» соединение будет проверено.

Резюме
У большинства не возникнет проблем с потоковой передачей через WiFi, но для тех, у кого есть проблемы, наличие адаптера Ethernet — хорошее решение.
Проводное соединение Ethernet всегда лучше и быстрее, чем сигнал WiFi без помех.
Установка выполняется быстро и легко за счет подключения кабелей.
Он будет работать только с 4K Fire TV Stick второго и третьего поколения, поэтому убедитесь, какая у вас версия.

Схема подключения
для нескольких розеток
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений.Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
Эта страница содержит несколько схем для 2 или более розеток в одной цепи. Проводка для множественных прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными устройствами.
Подключение нескольких розеток в серии
На этой схеме розетки соединены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо сращивания пигтейла, как показано на следующей схеме, может создать проблему с самым слабым звеном. При использовании этого метода любой разрыв или неисправность одной розетки, скорее всего, приведет к отказу всех последующих розеток.
Схема подключения нескольких розеток
На этой схеме показана проводка для нескольких розеток, каждая из которых подключается к источнику по отдельности.Все провода соединены в косичку, которая подключается к каждому устройству отдельно от всех остальных в ряду. Такая разводка позволяет подавать напряжение на каждую розетку независимо от остальных в цепи.
Схема подключения
для двойных розеток
Здесь 3-проводной кабель проложен от двухполюсного выключателя, обеспечивающего независимое напряжение 120 В на два набора с несколькими розетками. Нейтральный провод схемы используется обоими устройствами. Эта проводка обычно используется в кухонной цепи на 20 ампер, где требуются два источника питания, например, для холодильника и микроволновой печи в одном месте.
Схема подключения
для нескольких GFCI
На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены вместе с помощью косичек для подключения источника. Двухжильный кабель проложен между GFCI, а горячий и нейтральный провода от источника соединены с линейными клеммами на каждом устройстве. Клеммы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.
Подключение нескольких розеток и GFCI
Здесь в конце ряда дуплексных розеток добавлена розетка gfci для защиты одного места.Первая розетка подключается к источнику, и от коробки к коробке проходит двухжильный кабель. Все провода соединены косичками на устройствах, чтобы пропускать ток к следующему. Клеммы нагрузки на GFCI не используются, и это не защищает другие розетки в цепи.
Подключение GFCI для защиты нескольких розеток
Здесь один прерыватель цепи замыкания на землю защищает несколько дуплексных розеток, идущих после него, что известно как защита нескольких мест. Двухжильный кабель идет от GFCI ко всем следующим розеткам.Линейные клеммы на gfci подключаются к источнику цепи, а клеммы нагрузки подключаются к каждой последующей розетке с помощью соединительного кабеля. Благодаря этому каждая дуплексная розетка подключена напрямую к gfci.
Еще подобное на Do-It-Yourself-Help.com
Как подключить кабели Ethernet
Как подключить собственные кабели и разъемы Ethernet.
Что вам понадобится:
Требуется:
Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
Для коммутационных кабелей:
8P8C Модульные соединительные вилки («RJ45»)
Обжимной модуль для модульного разъема («RJ45»)
Для фиксированной проводки:
8P8C Гнезда модульного разъема («RJ45»)
110 Пробойник
Рекомендуемый:
Инструмент для зачистки проводов
Кабельный тестер
О кабеле:
Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры.Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем сплошной кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Прочный кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Кабель Ethernet, рассчитанный на герметичность, должен использоваться всякий раз, когда кабель проходит через пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. пол. Это может быть сложно или невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите закончить и исследовать.
Вот как выглядит кабель Ethernet изнутри:

Внутренняя структура кабеля и цветовое кодирование
Внутри кабеля Ethernet имеется 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре сплошной или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: оранжевый (альтернативно оранжевый / белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B является Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC кабельная разводка для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабели и только T568B для перекрестных кабелей.
О вилках и гнездах модульных разъемов:
Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонная вилка. Доступно несколько вариантов.Основной вариант, на который следует обратить внимание: коннектор предназначен для плетеной или сплошной проволоки. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.
Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. параметры. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.
Вот схема подключения и распиновка:
Штекер модульного разъема
и вывод контактов разъема
Выводы кабеля Ethernet:
Есть два основных вывода кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
Стандартная схема прямого подключения (оба конца одинаковые):
Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения перекрестного кабеля
:
Штифт RJ45 (КОНЕЦ 1) Цвет провода Конец схемы №1 Контакт # RJ45 (КОНЕЦ 2) Цвет провода Конец схемы №2
1 Белый / оранжевый
Часть 1 — Как использовать съемник для свечей зажигания и где его купить
Замена свечей зажигания на вашем автомобиле иногда может быть полной головной болью! Хорошая новость заключается в том, что существуют инструменты, призванные сделать вашу жизнь намного проще, не только избавляя вас от множества разочарований, но и избавляя вас от времени и денег.
В этой статье я собираюсь рассмотреть два моих любимых инструмента для съемника пыльников свечи зажигания, которые доказали свою эффективность раз за разом и которые вы должны иметь в своем ящике для инструментов.
Если вы хотите купить один, я рекомендую вам купить оба, так как оба они недорогие и прекрасно сочетаются друг с другом, чтобы сделать настройку легкой и безболезненной.
Что такое съемник проводов свечей зажигания?
Съемники проводов свечей зажигания существуют уже давно и являются одними из самых недорогих инструментов, которые домашний механик (и профессиональный автомобильный техник) хранит в своем ящике для инструментов.Съемник пыльника свечи зажигания предназначен для отсоединения чехла провода свечи зажигания от свечи, к которой он прикреплен.
Случалось ли вам, что вы тянули за крышку свечи зажигания рукой, и провод действительно оторвался от свечи зажигания, но металлический зажим внутри провода свечи зажигания оборвался и остался соединенным со свечой зажигания? Что ж, съемник проводов свечей поможет предотвратить это.
Основные причины, по которым этот инструмент может пригодиться:
1
Плотно взявшись за пыльник свечи зажигания (плоскогубцами) и поворачивая его из стороны в сторону, вы предотвратите выскальзывание металлической клеммы и ее фиксацию на свече, когда вы потянете за пыльник.
2
Моторные отсеки становятся все меньше и меньше, и некоторые из этих свечей зажигания спрятаны в довольно труднодоступных углах. Иногда это делает невозможным надежный захват рукой пыльника свечи зажигания. Здесь на помощь приходит съемник пыльника свечи зажигания.
3
Вы избавите себя от ушибов суставов, так как у вас будет больше контроля над силой тяги и движениями, необходимыми для снятия чехла со свечи зажигания.
OEM 25542 Клещи для съемника провода свечи зажигания
Это, вероятно, самый распространенный инструмент, который можно найти в любом ящике для инструментов, и на то есть веская причина: он выполняет свою работу! Можно ли без него произвести настройку (замену свечей зажигания)? Конечно, может, но этот инструмент избавит вас от разочарований и синяков. Вот еще несколько полезных функций:
1
Виниловое покрытие на ручках и губках красного цвета, поэтому этот инструмент практически невозможно потерять в моторном отсеке.
2
Губки плоскогубцев смещены под углом 45 градусов, что упрощает захват наконечника провода свечи зажигания.
3
Название OEM делает этот инструмент прочным и долговечным, не ломающимся.
Если ваша последняя настройка превратилась в кошмар из-за того, что вы не могли отсоединить провода свечи зажигания от свечей зажигания, тогда этот инструмент зовет ваше имя, и вы можете купить его здесь: OEMTOOLS 25542 Клещи для свечей зажигания .Сколько это стоит? Текущая цена указана в поле справа (второй столбец этой статьи) с фотографиями и информацией о ценах обоих мультиметров.
Теперь о некоторых недостатках инструмента (знаете ли, в жизни нет ничего идеального). Есть места, где этот инструмент не подходит, чтобы тянуть за провод.
