Установленный в холодильных машинах компрессор с электрическим приводом обеспечивает циркуляцию хладагента и поддержание требуемой температуры в морозильных камерах. При снижении производительности или появлении проблем с запуском мотора следует проверить состояние цепей, а затем запустить компрессор холодильника без реле, что позволит убедиться в исправности агрегата.

Когда и зачем нужно такое подключение

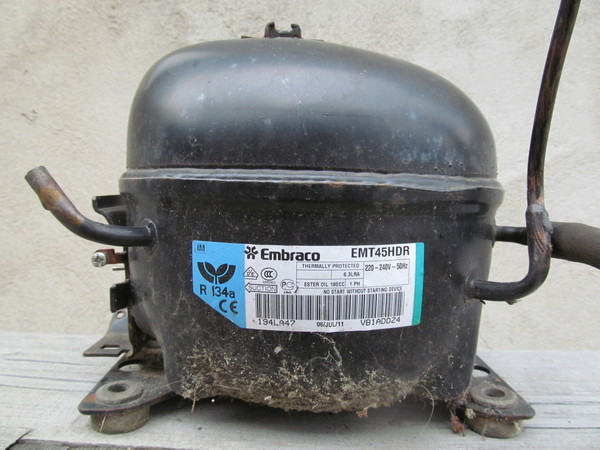

Компрессор холодильного оборудования представляет собой поршневую машину с приводом от коллекторного электрического двигателя переменного тока. Привод и нагнетательный механизм установлены на раме внутри металлического замкнутого корпуса. Кожух крепится к корпусу холодильника болтами через опоры с резиновыми демпфирующими вставками. На корпусе установлено специальное пусковое реле, в которое выведены контакты обмоток. Реле работает совместно с термостатом, обеспечивая поддержание заданной температуры в морозильной камере холодильной установки.

Подсоединение напрямую применяется для проверки состояния обмоток электрического двигателя без учета состояния реле, термостата и соединяющей проводки. Перед началом тестирования следует проверить работоспособность обмоток, а также отсутствие пробоя электрических цепей на корпус компрессора.

Проверка работоспособности компрессора

Проверить мотор можно при помощи тестового прибора, переключенного в режим измерения сопротивления. С реле демонтируется защитный кожух, из корпуса насосного агрегата выведены 3 провода, которые подсоединены к общему выходу, рабочей и пусковой обмотке. Щупы прибора поочередно подсоединяются к контактам, сопротивление обмоток зависит от модификации электрического двигателя и даты выпуска. Нормальным считается значение в диапазоне 15-40 Ом, при отклонении параметра на 10 Ом и выше агрегат неисправен.

Техникой какого производителя пользуетесь дома?

• Bosch
• Samsung
• LG
• Karcher
• Philips
• Indesit
• Thomas
• Atlant
• Electrolux
• iRobot
• Ariston
• Dyson
• Vitek
• Beko
• Midea
• Haier
• Candy
• iLife
• Zelmer
• Redmond
• Siemens
• Kuppersberg
• Xiaomi
• Gorenje
• Miele
• Whirlpool
• Hansa
• Liebherr
• DeLonghi
• Scarlett
• Zanussi
• BBK
• AEG
• Smeg
• Nord

Poll Options are limited because JavaScript is disabled in your browser.

Для проверки состояния изоляционного слоя тестер подключается к выводам и корпусу компрессора. Рекомендуется прикладывать щуп к участку с удаленным слоем краски. На исправном агрегате цепь будет разомкнутой (измеритель покажет бесконечное сопротивление). После этого запускаем компрессор, подсоединив провода напрямую к контактам в распределительной коробке. Если прибор покажет конечное значение сопротивления, то имеется пробой или повреждение изоляционного слоя. Такое изделие запускать запрещено во избежание поражения пользователя электрическим током.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

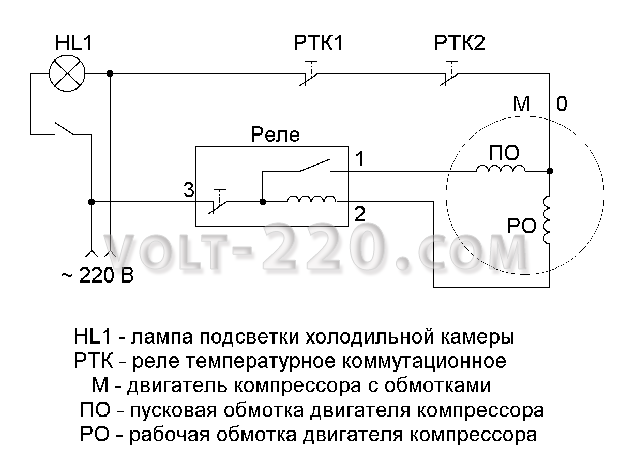

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

Читайте также:

• Что делать если холодильник сильно морозит
• Можно ли ставить холодильник на балконе зимой
• Почему горит красная лампочка в холодильнике Atlant
• Как установить встраиваемый холодильник

Рейтинг

( 1 оценка, среднее

5 из 5 )

Понравилась статья? Поделиться с друзьями:

Как подключить компрессор холодильника напрямую без реле

Холодильник, как и любая бытовая техника, со временем может поломаться или просто устареть. Как показывает практика, второй вариант свойственен устройствам, которые в эксплуатации находятся двадцать и более лет. Но расстраиваться не стоит. Это повод приобрести новое современное оборудование. Оно отличается своими функциональными способностями в лучшую сторону. Поэтому такая замена будет вам только на руку.

Прежде чем выбрасывать холодильник, который пришел в негодность, проведите оценку работоспособности его отдельных деталей. Даже если произошла утечка фреона, и ремонт выполнить невозможно, то некоторые его агрегаты еще имеют ценность. Например, компрессор. Как показывает практика, его можно использовать не только в холодильнике, но и для решения многих других задач: накачать воздухом колеса, изготовить самодельный аппарат для покраски.

Компрессор в холодильнике: особенности устройства

Устройство холодильника

Компрессор в холодильнике – его важная составная часть. Довольно часто после поломки основного устройства он сохраняет свои функциональные способности. Это важно учитывать и не спешить отправлять его на свалку. Он непременно вам пригодится.

Закреплена данная деталь с помощью 4 гаек и двух трубок. Чтобы его отрезать, необходимо первые открутить, а вторые отрезать с помощью ножовки. Также есть еще одна трубка, которая заглушена намертво. Она расположена очень близко к компрессору, поэтому распилить ее не получится. Это может повредить саму деталь. Лучше для ее отсоединения использовать кусачки. Также важно отметить, что начинается демонтаж детали только после того, как само устройство отключено от розетки.

Проверка компрессора на исправность: особенности процесса

Проверка компрессора

Если вы точно не знаете, исправен компрессор или нет, то после того, как он снят, необходимо проверить его работоспособность. Только после этого будет возможным его применение для других целей. Первое, что потребуется сделать, – это подключить деталь к электрической сети.

Признаками работы компрессора является следующее. Будет слышен звук в виде шипения. Он свидетельствует о том, что происходит процесс, заключающийся в засасывании воздуха в одну трубку и выходе через другую.

Компрессор

Важно во время демонтажа компрессора сохранить в нем масло целым и невредимым. Для этого перерезается кабель, который идет от датчика температуры. После этого проводится измерение показателей сопротивления, определяется месторасположение контактов, которые замкнуты. Это все потребуется и далее. Они являются пригодными для использования. Также стоит сохранить электросхему бытовой техники. Ее пример показан на фото, приведенном ниже.

Реле холодильника: особенности устройства

Реле компрессора

Во многих моделях холодильников фирмы «Атлант» предусмотрено наличие реле. Это и неудивительно. Данная деталь играет важную роль в процессе компрессора. Она отвечает за то, чтобы деталь не перегревалась, не ломалась. Исправное реле обеспечит длительную и качественную службу.

Чтобы подключить реле холодильника, важно определить марку устройства. После этого взять аналогичный элемент. При этом потребуются рекомендации, которые находятся в схеме устройства. Согласно им выполняется подключение реле. Причем процесс похож на тот, который проводится в холодильнике.

Как подключить реле компрессора холодильника?

Подключение реле

Чтобы подключить реле компрессора холодильника, необходимо выполнить несколько простых действий. При этом используется шланг стеклоомывателя. Найти его не составит труда. Он есть практически в любом магазине, который занимается продажей запчастей для автомобилей.

Что касается эксплуатации устройства, то важно следить за уровнем масла. Это позволит избежать перегрева. При этом длительность работы устройства не должна превышать сорока пяти минут. В противном случае оно может быстро выйти из строя.

Данное устройство является электрическим. Поэтому при его использовании необходимо соблюдать технику безопасности. Прежде чем приступать к эксплуатации, обязательно проверяется качество изоляции проводов. При этом применяется только специальный материал. Во время использования устройства руки должны быть обязательно сухими.

Также стоит отметить, что надеяться на долгую службу подобного устройства не стоит. Так как на это гарантий никто не сможет предоставить. Это необходимо учитывать, поэтому иногда лучше приобрести новый компрессор, чем использовать самодельный.

Как подключить холодильник без реле?

Вопрос «Как подключить холодильник без реле?» интересует многих. Данный процесс имеет свои нюансы, которые важно учитывать. При этом важна не сама схема подключения, а ее принцип. Первое, с чего необходимо начать, – это прозвон общего вывода. Он расположен особняком левее от остальных. После этого потребуется приставить клемму к общему выводу. Вторая клемма присоединяется к рабочей обмотке. При этом важно определить, какая обмотка рабочая. В этом поможет показатель сопротивления. Он должен быть невысоким. Большее сопротивление указывает на то, что обмотка является пусковой.

Если выполнить неправильное подключение, то возможен перегрев компрессора, и устройство быстро выйдет строя. Поэтому важно проводить эту работу не только аккуратно, но и внимательно. Также стоит проверить на пробиваемость корпуса обмотками. В противном случае, прикоснувшись рукой, вы почувствуете удар тока. Вероятность этого достаточно велика, так как компрессор уже был ранее в использовании. Чтобы проверить обмотки, необходимо левую клемму присоединить к обмотке со стороны выхода. Правая же направляется с другой стороны корпуса. Таким образом проверяются остальные клеммы.  Если было определено, что они надежны и не пробивают, то могут использоваться. Компрессор в рабочем состоянии будет максимально безопасен.

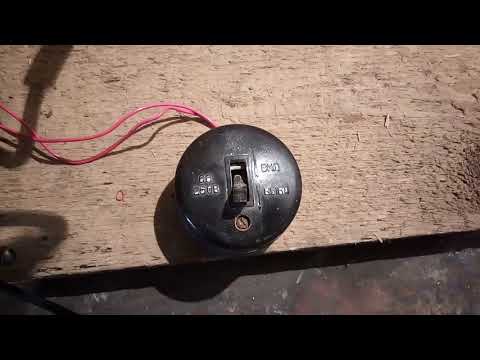

Посмотреть, как подключить холодильник без реле, можно на видео, которое приведено ниже. На нем продемонстрированы все особенности и тонкости процесса.

Как обойти пусковое реле на холодильнике?

Привет, ребята, сегодня я расскажу вам главный секрет, как обойти пусковое реле на холодильнике.

Этот трюк я узнал от своего дяди, который работает инженером в области ОВКВ и работает там уже 20 лет.

Он сказал мне, что всякий раз, когда ему звонили, клиент всегда спрашивал его об этой проблеме.

Он сказал, что пусковое реле холодильника, наверное, одна из самых нелогичных вещей, встроенных в бытовую технику.

Он сказал, что людей с большими техническими знаниями это обычно сбивает с толку, и это самый простой способ отсеять людей, которые просто ищут самое дешевое решение.

Ваш холодильник перестал производить холодный воздух?

Ваша еда не охлаждается должным образом?

Возможно, что-то не так с реле положительного температурного коэффициента (PTC), также известным как пусковое реле.

Компрессор вашего холодильника охлаждает ваш прибор, работая через нерегулярные промежутки времени. Он не предназначен для непрерывной работы, поэтому используется реле. Пусковое реле представляет собой электрический переключатель, который сообщает компрессору, когда включать или выключать его в зависимости от потребности в прохладном воздухе внутри агрегата.

Если реле выйдет из строя, компрессор может вообще не включиться! К счастью, вы можете легко проверить пусковое реле и заменить его или обойти релейную систему холодильника.

Перед обходом пускового реле на вашем холодильнике необходимо принять во внимание некоторые важные меры безопасности.

Важные меры безопасности —

• Прежде всего следует помнить, что обход реле холодильника — это временное решение. Таким образом, вам следует как можно скорее вызвать профессионала, чтобы он помог починить реле.
• Связь между реле и компрессором холодильника очень важна и помогает экономить энергию. Он не только гарантирует, что ваш прибор выполняет все операции должным образом, но и не перегревается. Если устройство перегреется, другие части холодильника могут выйти из строя, изнашиваться или перегреваться.
• Выключите питание и отсоедините холодильник от сети, прежде чем шунтировать пусковое реле. После этого безопасно отодвиньте прибор от стены. Делайте это с осторожностью, так как холодильники не только тяжелые, но и могут опрокинуться.

Теперь перейдем к шагам, которые необходимо выполнить, чтобы обойти пусковое реле вашего холодильника.

Компрессор с прямым пуском без реле —

Перед выполнением этих действий следуйте приведенным выше инструкциям по технике безопасности.

1. Когда вы отодвинете прибор от стены, найдите защитную пластину в нижней задней части холодильника. Удалите его с помощью отвертки. Держите крышку в стороне.
2. Затем отсоедините металлическую коробку, расположенную в нижней правой задней части устройства, нажав или согнув ее. Как только он будет удален, вы сможете увидеть релейную систему холодильника.
3. Нажмите на пространство между реле и его корпусом с помощью отвертки с плоской головкой. Теперь нажмите на само реле и вытащите его из холодильника.
4. Сдвиньте провод с реле, чтобы сделать его доступным. Для этого сначала снимите металлический разъем, которым провод крепится к системе реле, а затем с помощью плоскогубцев зачистите часть провода (не более ¼ дюйма) с обеих сторон.
5. Подсоедините оба конца провода к корпусу реле в холодильнике с помощью изоленты. Это позволит полностью обойти отсутствующее реле и замкнуть цепь.
6. Установите металлический корпус релейной системы и крышку на место.

После того, как вы обошли пусковое реле на холодильнике, вам необходимо выполнить несколько основных шагов, чтобы убедиться, что все работает гладко, пока профессионал не приедет, чтобы исправить это.

Следующие шаги-

Снова подключите холодильник и включите питание. Теперь вам нужно следить за ним в течение трех-четырех часов, чтобы убедиться, что компрессор работает правильно.

Если ваш компрессор издает щелкающий или гудящий звук, это означает, что неисправно само реле.

Не оставляйте прибор в состоянии релейного байпаса слишком долго, так как это может привести к перегрузке компрессора. Как я упоминал ранее, это всего лишь быстрое временное решение. Свяжитесь с техническим специалистом, чтобы помочь вам отремонтировать реле холодильника как можно скорее и привести его в рабочее состояние.

Большинство современных холодильников оснащены пусковым реле, предотвращающим запуск компрессора при открытой дверце. Это мера предосторожности для предотвращения риска отравления угарным газом. Однако, если вы работаете со своим холодильником и хотите включить компрессор, чтобы увидеть, вращаются ли вентиляторы, вам нужно обойти пусковое реле, чтобы сделать это.

Отказ от ответственности для партнеров

TwinStripe.com является участником партнерской программы Amazon Services LLC, и мы можем получать комиссию за покупки, совершенные по нашим ссылкам.

Как обойти пусковое реле на холодильнике 2022 (Решено)

Как обойти пусковое реле на холодильнике. Пусковое реле холодильника служит основой для работы холодильника. Пусковое реле холодильника помогает компрессору работать должным образом.

Если это пусковое реле разрушено или повреждено, компрессор перестанет работать. Если компрессор перестанет работать, то в холодильнике не будет ни охлаждения, ни заморозки .

Если ваш холодильник издает какой-то странный шум, это указывает на неисправность компрессора, который вам просто необходимо изучить

Роль пускового реле в холодильниках охлаждение. Реле используется для помощи компрессору в работе. Реле представляет собой электрический переключатель, который помогает определить, когда включать холодный воздух. Если это реле не будет выполнять свою функцию должным образом, компрессор также будет мешать правильной работе.

Чтобы предотвратить эту неисправность, вы должны обойти эту релейную систему. Реле следит за тем, чтобы в холодильнике не было перегрева. Он хранит энергию. Повышает производительность компрессора.

Проблемы с пусковым реле

Существуют определенные признаки, указывающие на то, что реле не работает должным образом. Один из наиболее распространенных сигналов при производстве щелчкового шума.

Этот знак щелчка указывает на то, что компрессор не может завершить цикл охлаждения.

Неисправность холодильника сильно повлияет на циклы охлаждения и нагрева.

Температура в холодильнике начинает повышаться. Внутри холодильника нет должного охлаждения и заморозки.

Решение для обхода пускового реле на холодильниках

При решении этой проблемы пускового реле следует проявлять большую осторожность. Установите байпасное пусковое реле, чтобы избавиться от всех проблем, связанных с выходом из строя компрессора. На первом этапе вам нужно выключить все электроприборы. Выключите автоматический выключатель. С помощью взрослых снимите холодильник со стены.

Поместите холодильник в безопасное место, о которое нельзя споткнуться. Чтобы устранить эту проблему, следуйте соответствующему руководству, предоставленному производителем.

Надлежащие указания обязательно помогут вам устранить это препятствие. Для обхода пускового реле потребуются определенные инструменты. Некоторые из этих инструментов — плоскогубцы и изолента. Крышка защищает реле.

Снимите эту накладку

Снимите эту накладку с помощью отвертки. К реле прикреплены металлические разъемы. Устраните эти соединители, сделанные из металла.

Штабелер используется для зачистки проводов. Соедините провод с обоих концов с помощью изоленты. После замены этих реле подключите выключатель холодильника.

Но вы должны быть очень осторожны, оставляя холодильник в режиме байпаса, так как это может привести к серьезным опасностям. Если оставить компрессор в режиме байпаса, это может вызвать перегрузку компрессора. Эта перегрузка компрессора может полностью его сжечь.
