как провести ремонт, советы мастеров
Содержание
Как проверить без мультиметра ТЭН стиральной машинки
Отметим сразу, что покупка мультиметра будет не лишней. В любом случае этот прибор полезен дома. Он поможет прозвонить проводку в квартире, в автомобиле, проверить напряжение в сети, исправность батареек и многое другое. Но некоторые проблемы можно определить визуально, даже не проводя никаких измерений.
Так, о пробоях на корпус детали могут рассказать темные точки, но их иногда не видно из-за известковых отложений.
Накипь на ТЭНе
Чтобы быстро определить, идет ли нагрев воды в СМА, можно проследить за работой счетчика. Запустите СМА на длительном режиме с максимальной температурой стирки. Если счетчик начинает крутиться быстро – ТЭН работает.
Также не лишним будет провести визуальный осмотр детали.
Важно! Если ТЭН не работает – это не значит, что он поломан. Иногда проблема кроется в контактах нагревательного элемента.
Они могут ослабнуть или покрыться коррозией. Чтобы устранить проблему, достаточно затянуть контакты и зачистить их мелкозернистой наждачной бумагой.
Они могут ослабнуть или покрыться коррозией. Чтобы устранить проблему, достаточно затянуть контакты и зачистить их мелкозернистой наждачной бумагой.Визуальный осмотр элемента
В этом случае необходимо отключить оборудование от электрической сети и слить из него воду. Затем разобрать его и очистить нагревательный элемент от накипи, если она присутствует на его поверхности. Важно осмотреть компонент на предмет целостности покрытия.
В случае обнаружения даже мелких трещин, сколов или повреждений деталь можно смело отправлять в мусорный бак. Ведь в этом случае отремонтировать ее уже не удастся. Единственное, что остается в такой ситуации — это заменить ТЭН на новый.
Причина повреждения покрытия элемента чаще всего заключается в низком качестве материалов, использующихся для его производства. Как результат, уже после одного-двух лет эксплуатации такой ТЭН буквально разрывается в клочья и не подлежит восстановлению.
Проверка при помощи тестера
Один из способов обнаружения неисправности ТЭНа был приведен выше.
Но если омметр не дал результатов, а в ходе визуального осмотра ничего найти не удалось, то последняя проверка заключается в поиске пробоя.
Для этого необходимо отсоединить одну из клемм измерительного прибора и повести ею по поверхности водонагревательного элемента. Если омметр показал точное значение сопротивления, то проблема есть и ТЭН нужно отправить в утиль.
Лучше всего проверять бойлер при помощи цифрового мультиметра или тестера. В этом случае можно максимально точно определить, есть ли неисправность или нет. Если с нагревательным элементом все в порядке, то следует приступить к проверке термостата. Для этого необходимо подсоединить клеммы измерительного прибора к контактам датчика температуры, которые используются для подвода электрического тока.
Если измерительный прибор показал точное значение или издал звонок, то компонент полностью исправен. В противном случае термостат сломан и его нужно заменить. Причем для этого даже не придется сливать воду из бойлера.
Для восстановления работоспособности следует отключить устройство от электричества, снять панель, отсоединить от терморегулятора все провода и подсоединить новую деталь. Помните, что если не решить такую проблему, то появляется риск получить удар током в случае прикосновения к баку.
Что понадобится для ремонта?
Если наличие неисправности все-таки подтвердилось, то пора заняться заменой ТЭНа. Но прежде чем приступать к работе, необходимо обзавестись всеми необходимыми инструментами. Список небольшой, но без него вряд ли что-то получится сделать.
Для ремонта понадобятся:
- гаечные ключи;
- плоскогубцы;
- тряпки или салфетки — они должны хорошо впитывать воду;
- отвертки — желательно запастись крестовыми и прямыми;
- фазомер — инструмент представляет собой отвертку, в ручку которой встроен специальный индикатор;
- новый нагревательный элемент.
Вооружившись всем необходимым можно приступать непосредственно к ремонту.
Чтобы все прошло успешно, нужно следовать определенному порядку действий, который будет рассмотрен далее.
Хоть подавляющее большинство бойлеров отличаются друг от друга внешним видом и характеристиками, но, как правило, они имеют идентичную конструкцию
Вычисляем сопротивление ТЭНа
Прежде, чем приступить к диагностике, важно определить, какое значение сопротивления будет нормальным. Сделать это очень просто. Воспользуемся формулой из школьного курса физики R=U²/P, где R – искомое сопротивление, U – напряжение (берем 220 В, таким образом, U² всегда будет равно 48400 В), а Р – мощность нагревателя (паспортное значение, берется из технических характеристик оборудования).
Для наглядности рассмотрим пример. Допустим, в руководстве к эксплуатации вашего агрегата написано, что мощность ТЭНа равна 2 кВт. Тогда R=U²/P=48400/2000=24,2 (Ом). Приблизительно такую цифру должен нам показать тестер.
Как определить месторасположение ТЭНа
Отметим, что в разных марках СМА ТЭН находится в разных местах.
Чтобы найти, где размещен ТЭН, сделайте следующее:
- Осмотрите в первую очередь заднюю крышку. Если она большая – чаще всего ТЭН локализуется за нею.
- Положите машинку на бок. Для этого отодвиньте технику от стены, отсоедините все шланги и обесточьте прибор. Желательно предварительно подложить на пол деревянную рейку (это поможет уберечь пальцы). Помните о том, что СМА имеет большой вес, поэтому будьте осторожны, опуская технику. Не кладите СМА на сторону с управляющей панелью. После того, как вы положите машинку на пол, осмотрите ее со стороны дна.
- В некоторых моделях СМА ТЭН можно увидеть через отверстия барабана. Для этого вооружитесь фонариком. Однако этот способ требует большого терпения и большой остроты зрения.
Вне зависимости от локализации ТЭНа, все нагреватели подключаются с помощью 3 клемм: 2 питания и 1 заземляющая нулевая клемма.

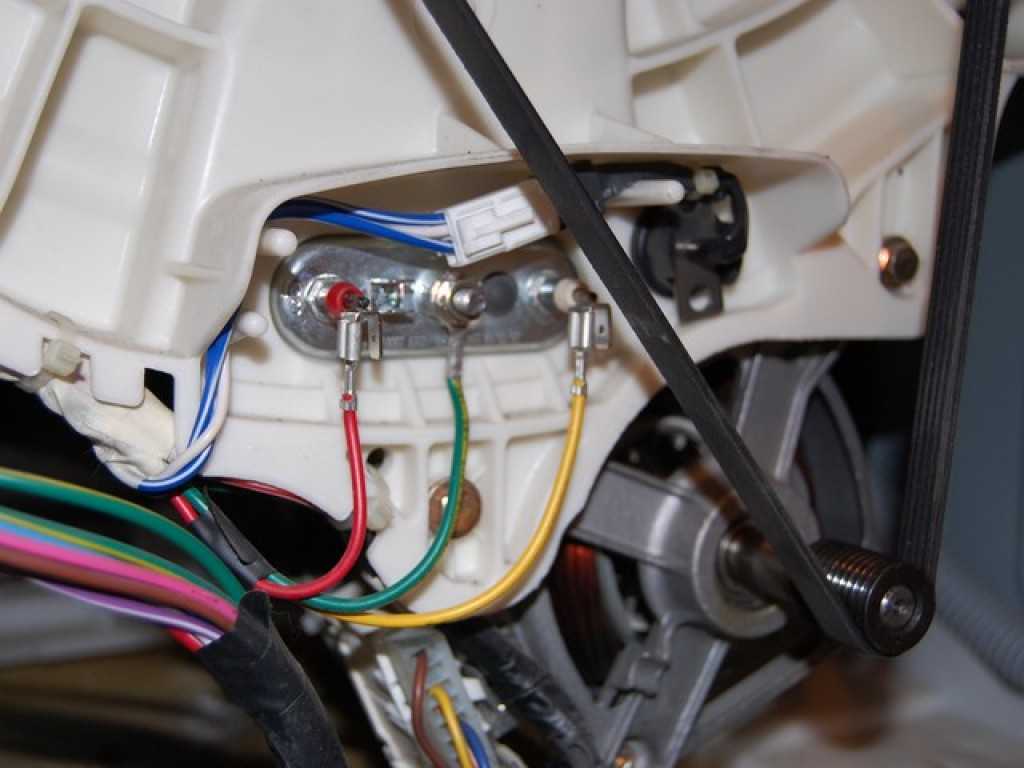

Подключение ТЭНа стиральной машины
Итак, ТЭН найден. Осталось только проверить его мультиметром.
Некоторые специалисты настаивают на извлечении элемента для диагностики. Но в принципе провести диагностику можно и без извлечения.
Пошаговая инструкция
Перед тем как снять ТЭН со стиральной машины, нужно демонтировать переднюю или заднюю панель.
Сложности могут возникнуть при демонтаже фронтальной стенки агрегата.
Чтобы ее снять, необходимо:
- отключить СМА от сети;
- перекрыть подачу воды и отсоединить шланг;
- вынуть лоток дозатора порошка;
- демонтировать хомут крепления уплотнителя загрузочного люка;
- протолкнуть резиновую деталь внутрь барабана;
- отсоединить провода от панели управления и привода защелки люка;
- выкрутить саморезы в верхней и нижней частях панели;
- приподнять деталь и движением на себя снять с крючков.
После этого возможна замена ТЭНа стиральной машины.

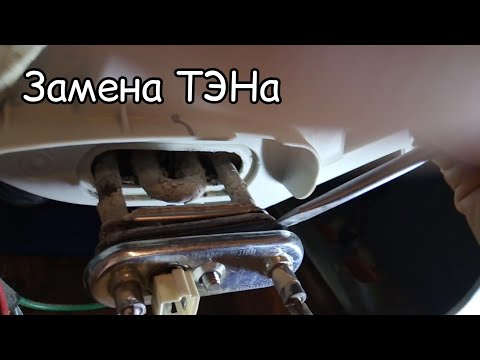

Как снять ТЭН со стиральной машины
ТЭНы в СМА крепятся при помощи уплотнительной прокладки, которая расширяется после ее поджатия гайкой.
Для замены ТЕНа нужно выполнить следующие действия:
- Отсоединить провода питания, сняв клеммы с выводов нагревателя. Если на фланце элемента установлен датчик температуры, то необходимо его отключить и демонтировать заземляющий проводник.
- Открутить на 4-5 оборотов гайку, расположенную на шпильке посередине фланца.
- Вдавить шпильку внутрь барабана. Это ослабит уплотнительный узел. Применять молоток для этого не надо.
- Извлечь нагреватель из бака. Если достать ТЭН не удалось, то его нужно покачивающими движениями сдвинуть с места, а затем потянуть на себя.
Чрезмерных усилий для демонтажа элемента прилагать не надо, т.к. можно повредить посадочное место, а это приведет к появлению течи. После того как вытащили ТЭН, можно извлечь температурный датчик. У него нет крепления, а герметичность достигается плотной посадкой в уплотнительной резине.
Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА.
Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.
Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

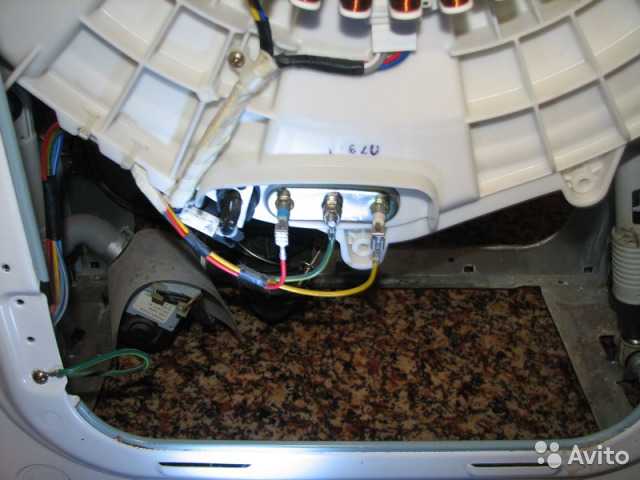

Если нагреватель расположен сзади
Действуйте так:
- Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
- Открутите болты, фиксирующие заднюю панель корпуса СМА.
- Под барабаном вы увидите хвостовик нагревательной трубки.
- Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
- Отключите проводку.
- Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
- Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.
Важно! Если вы не уверены в стопроцентной поломке ТЭНа, тяните аккуратно, чтобы не обломить контакты, на случай, если деталь исправна и не требует замены.
- Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
- Установите новый ТЭН, не забыв подключить к нему датчик.
- Затяните крепления.
- Подсоедините контакты, соблюдая полярность.
- Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
- Установите на место заднюю крышку, работа окончена.
Если нужно достать ТЭН спереди
Работа идет следующим образом:
- Обесточьте машину-автомат.
- Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
- Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
- Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
- Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
- Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
- Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.
- Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
- Открутите гайку и вдавите болт внутрь.
- Достаньте ТЭН из паза.
- Удалите из бака мусор и накипь, прежде чем установить новую деталь.
- Установка элемента и сборка СМА производится в обратном порядке.
- Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.
Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».
Эти видео придут на помощь владельцам машинок любых марок:
Установка нового
Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры.
Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.
После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.
Накипь и очистка ТЭНа
Накипь образуется в первую очередь при наличии жесткой воды. Всего 1мм накипи дает 75% дополнительной теплоизоляции. Таким образом, ТЭН под столь большим слоем солей начинает элементарно перегреваться.
Первым признаком образования накипи служит отчетливый шум в виде шипения или посвистывания. Кода шумы становятся громче, но бойлер продолжает исправно работать, не тяните с очисткой, иначе может быть поздно.
Разбираете бойлер, как будет показано ниже, и приступаете к чистке. Ее можно проделать двумя способами:
- обычным ножиком или металлической щеткой
- если накипь очень твердая, то при помощи лимонной кислоты или спец.средств
Отрезаете горловину пластиковой бутылки 1,5л и разводите в ней раствор:
- теплая вода 60 градусов
- 7 чайных ложек лимонной кислоты
Замачиваете в нем на ночь тэн. После чего, утром счищаете все лишнее. Результат порой просто поражает воображение.
Коррозия водонагревательного элемента
Почему корпус нагревательного элемента подвергается коррозии и разрушается? Дело в том, что тэн в бойлере снабжен магниевым анодом.
Без него, внутри титана образуется гальваническая пара:
- бак — ТЭН
А с магниевым анодом:
- ТЭН – анод
Через этот анод все блуждающие токи стекают на ”землю”, постепенно унося с собой какую-то часть корпуса анода.
Когда он будет полностью разрушен, эти токи начинают стекать уже по корпусу тэна.
Наросты на ТЭНе образуются не равномерно. Из-за этого разные участки его медной оболочки приобретают разные коэффициенты расширения. В итоге создается поверхностное натяжение, которое разрывает оболочку тэна.
Во многих сервисных центрах, при капитальной поломке бойлера, вам даже могут отказать в гарантии, если не будет чека о своевременной замене анода. В конечном итоге коррозия становится сквозной и перегорает рабочий элемент.
Кстати, при целом аноде, вода из бака может быть немного с запахом. Когда запах исчезнет, это может служить неким признаком разъедания электрода. Современные модели имеют специальные датчики контролирующие состояние анода.
При своевременной замене анода и обязательной чистке, тэн у вас действительно прослужит в несколько раз дольше. Заземление корпуса также увеличивает срок службы тэна минимум в два раза.
Однако многие, почему-то упускают из вида этот момент.
Между тем, при интенсивной работе, чистку бойлера рекомендуется проводить хотя бы один раз в год.
Нельзя однозначно сказать, что у некоторых моделей, например Electrolux, Ariston или Gorenje срок службы больше, чем у Thermex или Indesit. Тут все зависит от множества факторов:
- количество потребленной воды
- средняя температура нагрева этой воды, ее химический состав
- как воткнута вилка в розетку (куда приходит фаза, а куда ноль)
- есть ли заземление или нет
Водонагревательное оборудование имеет довольно простую конструкцию и работает по элементарному принципу. Поэтому каждый домашний мастер сможет справиться с заменой ТЭНа самостоятельно, без вызова специалиста.
Главный недостаток привлечения профессионала — это высокая стоимость ремонта. Нередко эта цифра может достигать 60$ и это только за работу, без учета стоимости деталей. Поэтому, потратив немного собственного времени, можно сэкономить существенную сумму.
Если нагревательный прибор еще находится на гарантии, то необходимо обязательно обращаться в сервисный центр. В этом случае ремонт будет бесплатным, если пользователь соблюдал правила эксплуатации
Ошибки при замене тэна
- Затягивание гаек крепления тэна по кругу.
Как уже говорилось в этой статье, такой метод приведет к искривлению фланца и последующей течи. То есть, заново придется снимать бойлер со стены, все раскручивать и собирать повторно.
- Применение герметика при установке прокладки.
Никакими герметиками при замене тэнов пользоваться нельзя. Герметичность должна создаваться только за счет равномерного прижатия материала прокладки.
- Использование старой прокладки.
Какой бы на вид она не казалась целой, в любом случае при каждом вскрытии тэнов, обязательно производите замену уплотняющих элементов.
- Замена только тэна без замены магниевого анода.
Даже если вы не нашли в своем магазине подходящего анода, никогда не устанавливайте без него тэны во внутрь бака. Мало того, что это уменьшает срок службы элементов обогрева, в итоге все это заканчивается прогоранием корпуса бака бойлера.
Далее появляется течь, без возможности восстановления или ремонта. Правда, в некоторых дорогих моделях бойлеров стоят титановые аноды с электронным снятием потенциала.
Они как раз таки замены не требуют. Поэтому прежде чем что-либо откручивать, внимательно изучите паспорт изделия.
- Плата управления.
При промывке бака и сливе воды будьте очень внимательны, можно случайно залить водой электронную плату управления с табло, которая находится сбоку корпуса. В этом случае бойлер просто не запустится после включения.
Вы долго будете искать причину, прозванивая все клеммы, а она будет лежать буквально на поверхности. Замочить эту плату можно даже в перевернутом состоянии бойлера.
Посмотрите внимательно на отверстие, куда уходит одинокий проводок управления.
Вода может элементарно стечь по нему напрямую к электронике. Так вот, это отверстие изначально, еще до вытаскивания тэнов, лучше всего закрыть, запихав туда любой уплотнитель.
Профилактика поломки
В связи с тем, что неисправность возникает из-за образования накипи, действия по профилактике должны быть направлены на предотвращение ее образования и периодическую чистку агрегата. Для этого используют проверенные средства, предупреждающие образование осадка на поверхности ТЭНа.
Видеоинструкция
