Как заменить вилку на проводе

Содержание статьи:

1 Замена и временный ремонт монолитной вилки
2 Ремонт разборной электро вилки
3 Крепление кабеля к евровилке
- 3.1 Видео пример
4 Итог

В розничную продажу электробытовая техника поставляется полностью укомплектованная. Для подсоединения к электросети в комплект входят: питающий шнур (кабель) и штепсель.

Схематично можно представить это так:

аппарат, работающий от домашней электросети;
шнур питания подсоединён к аппарату;
на конце провода электровилка, выполняющая контакт с электророзеткой;
через электророзетку идет подключение домашней электросети.

В случае, когда бытовая техника даёт сбои в работе, следует провести её тщательный осмотр. Причиной выхода из строя во многих случаях становится поломка штепселя.

Вторая распространённая причина отказа в работе бытовой техники – обрыв или перелом шнура питания.

Кабель. Широкий ассортимент электротехнических приспособлений предложен в розничной и оптовой торговле. При выборе необходимой марки кабеля важно учитывать расчетную мощность бытовых агрегатов и возможность подсоединения к заземлению. При отсутствии заземляющего контура допустимо применить двухжильный медный кабель, при наличии системы заземления, необходим трёхжильный медный провод. При выборе кабеля важно обратить внимание на его сечение. Применение кабеля, не соответствующего силе тока напряжения сети, увеличивает вероятность того, что он будет нагреваться, может оплавиться, прогореть или загореться.

Вилки. Стоит отметить что, несмотря на огромное разнообразие моделей штепселей, широкое применение получили:

Цельные вилки в комплектации с кабелем. Представляют собой неразборное приспособление, где контакт проводов со штырями способом горячей штамповки заключают в литьевой остов, тем самым получая единое целое.

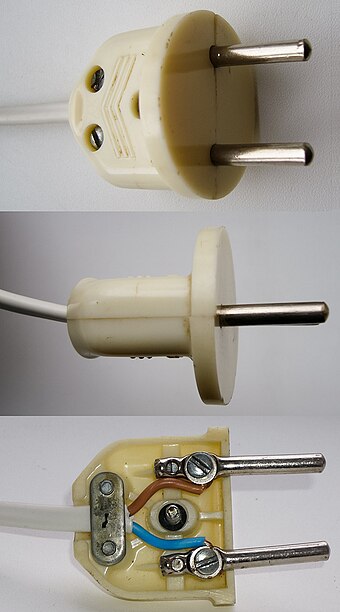

Вилки разборные.
«Евровилка» с размерами штифтов 4,8 мм, с заземляющим контактом или без него.

Замена и временный ремонт монолитной вилки

Основная причина поломки многих электровилок связано с нарушением целостности соединения штырей с проводами кабелей. В большинстве своём современные электробытовые аппараты укомплектованы монолитными электроштепселями. Говорить о серьёзном ремонте этих изделий нельзя. Существует способ временного поддержания работоспособности изделия: — Разрезать остов вилки в предполагаемом месте разрыва связи проводов и штифтов.

Восстановить контакты можно так: а) скрутка; б) припаять к штифтам.

Провести обмотку остова вилки специальной лентой.

Во избежание удара электротоком, возникновения коротких замыканий и пожаров, по возможности, быстро заменить негодный штепсель на новый.

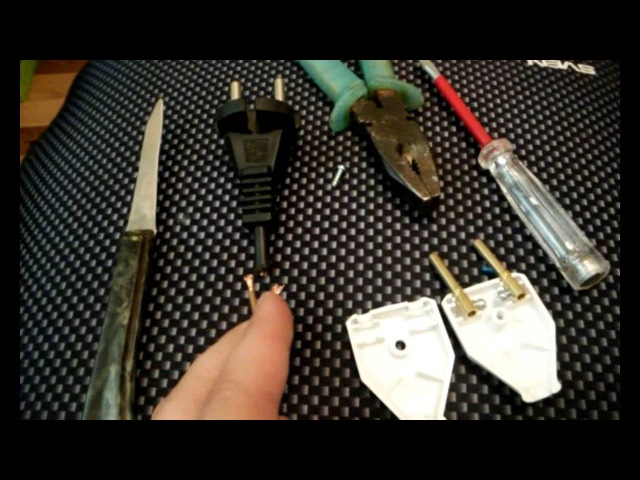

Ремонт разборной электро вилки

Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
Открутить гайку с винтом, соединяющих половинки штепселя.
Разъединить две половинки штепселя.
Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
Удалить часть ПВХ-обмотки с концов кабелей.
Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.

Открутить винты на штифтах. К этому месту идет монтаж «колечка» провода.

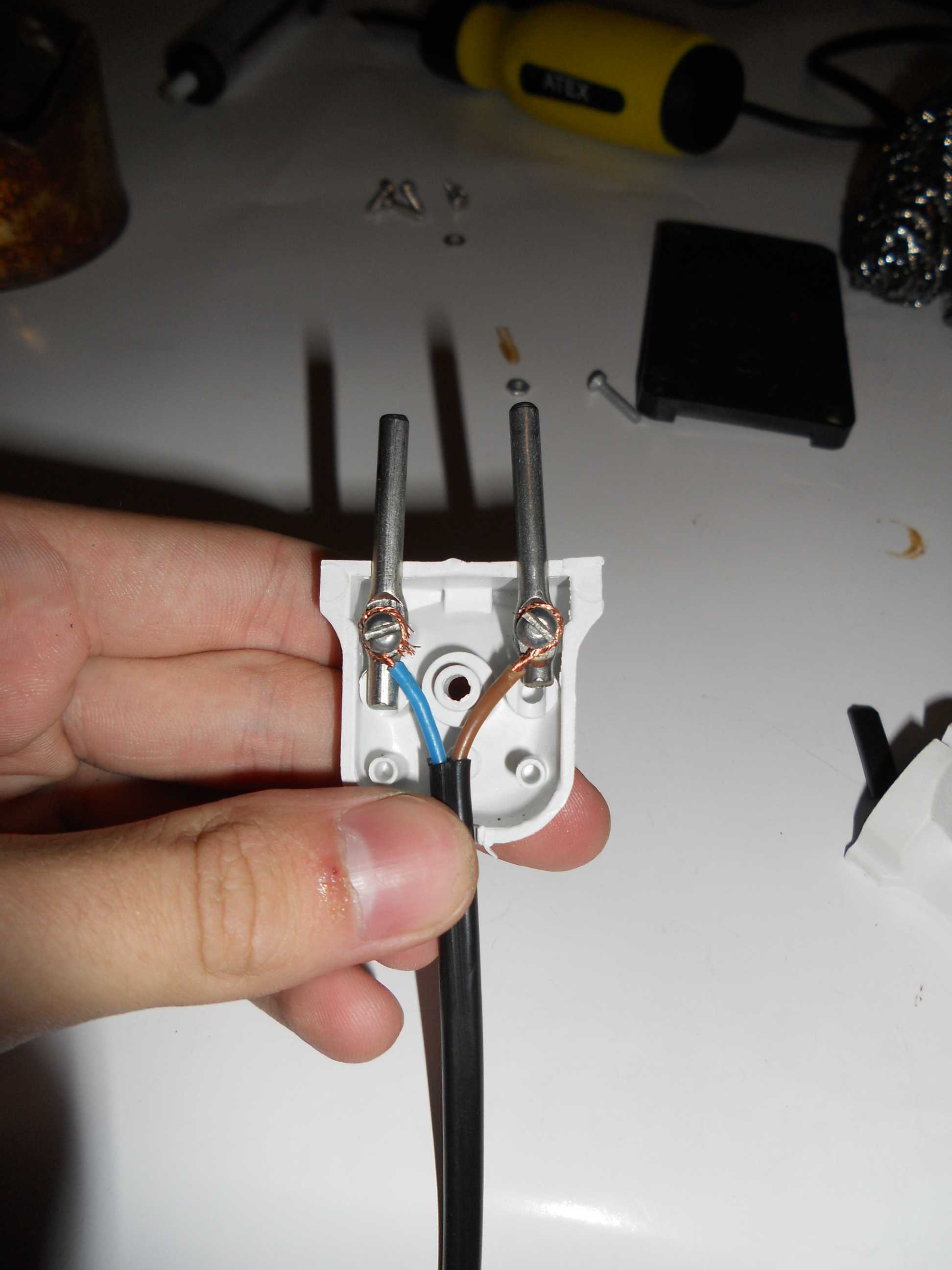

Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.
Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
Скрепить вместе половинки, монтажным винтом с гайкой.

Крепление кабеля к евровилке

Разборка — сборка «евровилки» выполняется так же, как и у обыкновенной электровилки.
Клеммы упрощают присоединение оконечников к штифтам.
Удалить часть ПВХ- обмотки с концов кабеля, вставить провод в клемму и прикрутить винтом. При наличии проводов маленького сечения, удалить ПВХ-обмотку на большем участке провода. Оконечники жил соединить вдвое, вставить в клемму.

При монтаже трёхжильного кабеля к вилке без контура заземления, заземляющий провод трогать не надо. Он играет роль резервного провода и может пригодиться при разрыве основной линии.

Неразборная литая электрическая вилка предпочтительна в работе, но при интенсивной эксплуатации провод выходит из строя.

Видео пример

Итог

Увеличить время эксплуатации электрических вилок и розеток просто. Не надо выдергивать вилку из розетки, держась за электрический шнур. Придерживайте розетку и спокойно тяните на себя вилку.

Выполнить ремонт или заменить штепсель несложно, следуя элементарным правилам безопасности, чтобы избежать бытовых травм при эксплуатации агрегатов.

Предыдущая статьяКак почистить принтер Epson

Следующая статьяКак избавиться от усов девушке в домашних условиях

БОЛЬШЕ ИСТОРИЙ

Как разобрать и заменить электрическую вилку

Практически все бытовые электроприборы имеют в своей конструкции такую деталь, как электрическая вилка. Она необходима для подключения прибора к электрической розетки. Существует масса различных видов и типов данного электротехнического изделия, они различаются по конструкции, назначению, мощности, материала, из которого изготовлены и т.д. Но электровилка — это еще и слабое звено бытового прибора. Очень часто поломкой является как раз именно эта часть домашнего прибора. В данной статье мы поговорим с вами о том, как разобрать и поменять электрическую вилку самостоятельно.
Заменить сгоревшую электровилку не составляет большого труда, это можно сделать своими руками, не прибегая к услугам специалиста-электрика. Но давайте все по порядку.

Как определить, что виновата вилка?

Если вы видите подгоревший или обуглившийся корпус изделия, то причина в ней!
Если электроприбор перестал работать без видимых на то причин, то первое, что нужно сделать — это проверить вилку на исправность.

Вилка разборная. Раскручиваем ее и смотрим контакты — они могут либо открутиться, либо отгореть.
Вилка неразборная. Откручиваем крышку на корпусе электроприбора, куда входит провод от вилки. Включаем прибор, берем контрольную лампочку, вольтметр или мультиметр и проверяем наличие напряжения на двух контактах, идущих от вилки. Если напряжения нет, то виноват либо провод, либо электровилка.

Разборка электрической вилки

Как только мы определили, что виновницей поломки электроприбора является вилка, то ее необходимо заменить. А прежде чем сделать замену, ее нужно разобрать.

Для данной операции вам понадобится следующий инструмент: отвертка плоская и отвертка крестовая (они должны быть с небольшими жалами), нож, плоскогубцы, кусачки (бокорезы).

Разборная вилка. Откручиваем винт или винты, соединяющие части корпуса изделия. Разные вилки имеют винты под различные отвертки — плоские, крестовые или же буквой «П». Под последний вариант отвертку придется сделать самостоятельно, прорезав середину плоской отвертки напильником или болгаркой.

Откручиваем провода от контактов. Здесь также может понадобится либо крестовая, либо плоская отвертка. Если контакты сильно подгорели или даже обуглились, то откусываем провод кусачками.

Трехфазная вилка разбирается по такому же принципу — откручиваем винт, соединяющий крышку и корпус, а затем отсоединяем провода от контактов.

Замена электрической вилки на новую

Выясняем, что в поломке бытового электрического прибора виновата именно электровилка.

Приступаем к замене электротехнического изделия.

Если вышедшая из строя вилка не разбирается, т.е. литая, то ее необходимо просто отрезать от провода кусачками или бокорезами.
Если же вилку можно разобрать, то делаем это. После разборки вилку осматриваем жилы электрического провода: если они хоть немного подгоревшие, то обрезаем их до хорошей изоляции.

После этого зачищаем сначала изоляцию всего провода или кабеля примерно расстояние в 4-5 см. Затем зачищаем изоляцию жил на расстояние в 1,5-2 см от концов провода. Данная процедура производится при помощи острого ножа и кусачек. Затем при помощи плоскогубцев туго скручиваем каждую жилу провода, чтобы она «не лохматилась». Оставляем 1 см жилы, а остальное откусываем.

Пропускаем провод в отверстие на корпусе новой вилки и закрепляем в специальном зажиме. Жилы с синий и коричневой изоляцией (чаще всего имеются эти цвета) подсоединяем к штырям вилки, а зелено-желтая жила — это заземляющий проводник.

Если заземляющего контакта нет на вилке, то данный провод можно аккуратно откусить.

Теперь фиксируем провод пластиковой перемычкой, при этом важно прижать изоляцию, а не саму жилу.

Надеваем внешний корпус вилки и фиксируем винтом. Электроприбор с новой вилкой готов к применению!

Как починить электрические шнуры (с 2 и 3 контактами)

Опубликовано: 26 февраля 2022 г. · Изменено: 19 марта 2023 г. Рейчел

Этот пост может содержать партнерские ссылки. Прочтите мое раскрытие.

73 акции

Поделиться
Твит

Перейти к учебнику Учебник для печати

Узнайте, как починить удлинитель или другой электрический шнур за 5 долларов. Хватит выбрасывать мелкую бытовую технику из-за того, что собака погрызла электрический шнур! Эти простые шаги занимают всего несколько минут, чтобы сэкономить деньги и время. Включает вилки с 2 и 3 контактами и видеоинструкцию.

Наряду с множеством задач по поддержанию чистоты, с которыми мы сталкиваемся при обслуживании наших домов, от повторной заделки плинтусов или ванн до модернизации наших комнат по нашему вкусу, особенно в наших кухнях и ванных комнатах. Сегодняшний пост немного случайный, но в том же духе, и вы не поверите, сколько раз это всплывало для нас. От удлинителей до электроинструментов нам пришлось заменить несколько вилок.

Сосед случайно сжег шнур нашей шлифовальной машинки, собака погрызла шнур лампы, у друга расплавилась мультиварка, починив немного растянутый удлинитель, и этот список можно продолжить.

Это отличный способ сэкономить деньги, так как удлинители и электроинструменты очень дороги. И это займет всего несколько минут! Хотя я не рекомендую пытаться сделать проект по благоустройству дома, к которому вы не готовы, если вы можете поставить светильник, это будет еще проще.

Хотя вы можете заменить сам шнур и соединить его вместе, я считаю этот метод более простым и надежным в долгосрочной перспективе. Этот метод заменит как плохие вилки, так и поврежденные шнуры.

Какой инструмент лучше всего подходит для резки проводов?

Для небольших проводов или проводов с тонким корпусом лучше всего подойдет хороший набор инструментов для снятия изоляции. Если вы не знакомы с использованием стриптизерш, вот краткое руководство.

Для резки или зачистки больших проводов или проводов с толстым пластиковым покрытием, Мне нравятся очень острые кусачки. Классические инструменты для зачистки проводов, кажется, никогда не снимают пластиковое покрытие, даже если у вас есть правильный размер. Кусачки не должны быть большими или тяжелыми для большинства проводов, они должны быть острыми, и вам придется вращать их, чтобы снять покрытие провода.

Некоторые съемники поставляются с режущей секцией и плоскогубцами. Мне не нравятся многие из них, потому что они, как правило, больше давят, чем режут, но я ничего не имею против них, если вы найдете хорошую пару, которая вам подойдет.

Как заменить вилку с тремя контактами

Инструкции для вилки с тремя контактами также находятся внизу этой публикации с пошаговыми фотографиями, но здесь есть несколько советов по идентификации проводов и клемм.

Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что предмет отключен от сети (да, я должен был это сказать!).
Осторожно снимите один дюйм внешнего покрытия , не разрезая сами провода. Самый простой способ — срезать лезвием бритвы примерно дюйм, а затем развернуть и отрезать внешнюю оболочку. Вы хотите, чтобы примерно дюйм выставлен по крайней мере.
Найдите провода. В трехконтактных вилках белый провод всегда является нейтральным проводом. Заземляющий провод либо зеленый, либо медный без оболочки. Горячий провод является последним и имеет черный цвет.
Используя стриппер (или лезвие бритвы), отрежьте ½ дюйма цветной оболочки вокруг провода, обнажая оголенный металл. Чтобы не беспокоиться, если вы перережете провод или перережете провод, просто отрежьте немного дальше внешний корпус и повторите попытку.
Откройте сменную заглушку в соответствии с инструкциями. Вставьте белый (нейтральный) провод в серебряный зажим. Затяните винты и зафиксируйте провод на месте. Черный провод (горячий) входит в точку защемления бронзового или медного цвета. Зеленый или медный провод (земля) входит в зеленую точку зажима. Все провода также должны быть надежно закреплены.
Закройте сменную вилку , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

Совет: После идентификации проводов вы можете обклеить их скотчем, чтобы не перепутать провода. (Иногда это помогает мне ускорить работу.)

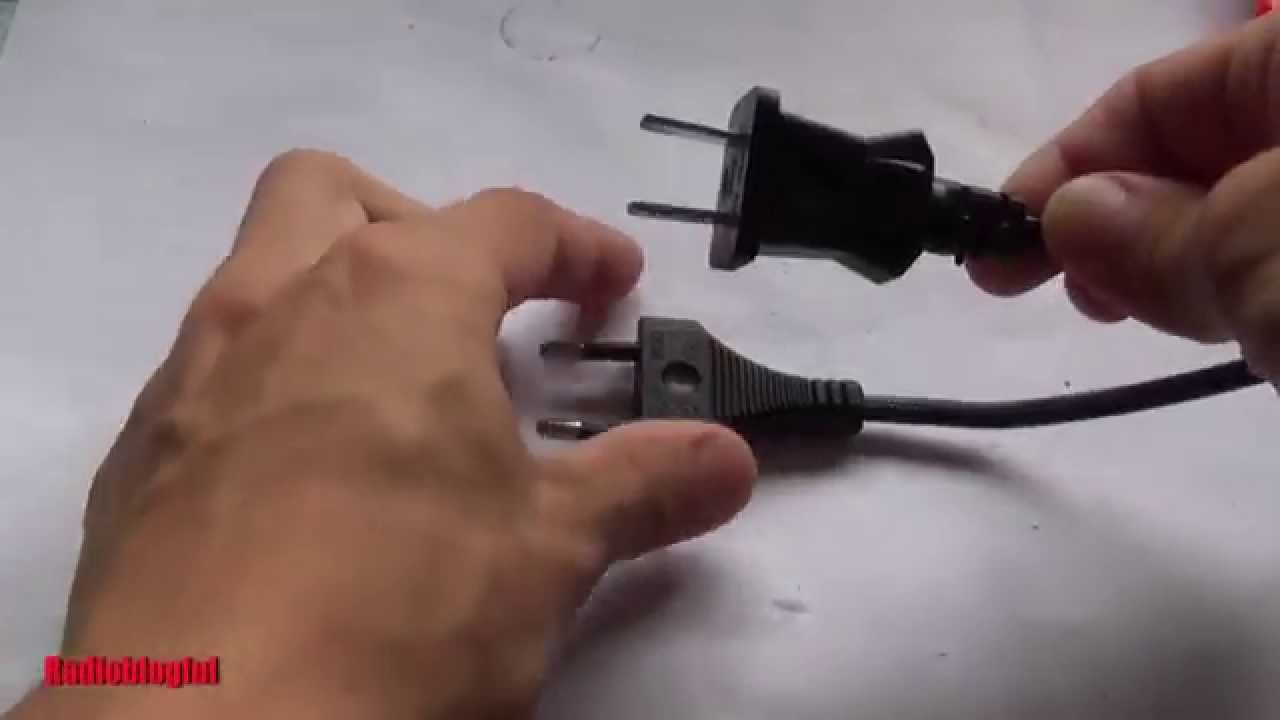

Как заменить двухконтактную вилку

Этот процесс почти такой же, как и для трехштырьковой вилки. Однако в двухжильном шнуре нет заземленного или зеленого провода.

Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что предмет отключен от сети (да, я должен был повторить это!).
Зачистите провода. Большинство двухштырьковых шнуров для приборов не имеют защитного внешнего кожуха, но если он есть, удалите 1 дюйм с конца. Возможно, вам придется отделить две стороны. Отрежьте ½ дюйма защитного пластика вокруг провода, обнажая оголенный металл.
Откройте сменную заглушку в соответствии с инструкциями. С одной стороны должна быть серебряная клемма, а с другой — бронзово-медная клемма, каждая с винтом. Вставьте белый (нейтральный) провод в серебряную точку зажима. Прикрутите и зафиксируйте провод на месте. Черный провод (горячий) входит в золотую точку зажима и надежно завинчивается.
Закройте сменную вилку, , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

Идентификация проводов: Нейтральный провод (белый провод) всегда будет каким-либо образом маркироваться: надписью по длине провода, ребрами, белой полосой или тонким белым покрытием вокруг самого провода. Если вы не можете понять это, глядя на шнур, нулевой провод легче определить по штырям. Шнуры современных бытовых приборов обычно имеют два штыря разного размера, поэтому вилку можно вставлять в розетку только одним способом. В шнурах этого типа больший штырек всегда подключается к нейтральному проводу.

Демонстрация видео

Вот видео моего мужа, демонстрирующего технику. Приходилось управлять камерой.

Часто задаваемые вопросы

Безопасен ли ремонт удлинителя?

Я всегда советую людям никогда не браться за проекты, в которых они не заинтересованы. Открытые провода и расплавленные шнуры НЕ безопасны; Замена вилки абсолютно безопасна, если вы хорошо следуете инструкциям и правильно идентифицируете провода.

Что делать, если у меня слишком короткий шнур?

Если до розетки не дотянуться, можно использовать удлинитель. Если шнур слишком короткий для подключения к новой вилке, вам понадобится совершенно новый шнур, чтобы подключить его обратно к корпусу предмета, что может быть более сложным и варьироваться от одного предмета к другому.

Могу ли я использовать эту технику с любым шнуром питания?

Это решение подходит для всего, от ламп до электроинструментов. И множество сценариев, включая сгоревшие вилки, сломанные штыри вилки, отдельные провода и вилки и даже электрические шнуры, пожеванные животными. Я не рекомендую использовать на больших бытовых приборах, таких как сушилки или электрические плиты.

Можете ли вы починить перегрызенный пополам шнур?

Да. Выполните те же действия, что и для поврежденного шнура, и перережьте его за поврежденным участком.

Подпишитесь ниже, чтобы получать обновления, включая бесплатные печатные формы, советы по организации, проекты по благоустройству дома, рецепты и многое другое!

Больше руководств по благоустройству дома

Проекты своими руками на выходныеОбновите шкафыПокраска пола в гаражеИдеи организации стен гаража

▢ 1 Сменная вилка с 2 или 3 контактами в соответствии с тем, что вы заменяете.

Используя ножницы или кусачки для проволоки, отрежьте провод сразу за поврежденным участком. Убедитесь, что элемент отключен от сети.
Возьмите лезвие бритвы и осторожно удалите один дюйм внешнего покрытия (если оно есть), не разрезая сами провода. Вы захотите, чтобы примерно дюйм проводов был оголен по крайней мере.
Определите провода. В трехконтактных вилках белый провод всегда является нейтральным проводом. Заземляющий провод либо зеленый, либо медный без оболочки. Горячий провод является последним и имеет черный цвет. Двухштырьковые вилки не имеют зеленого провода.
С помощью инструмента для зачистки проводов (или лезвия бритвы) отрежьте ½ дюйма цветной оболочки вокруг провода, обнажив оголенный металл.
Откройте сменную заглушку в соответствии с инструкциями. Вставьте белый (нейтральный) провод в серебряную точку зажима. Затяните винты и зафиксируйте провод на месте. Черный провод (горячий) входит в точку защемления бронзового или медного цвета. Зеленый или медный провод (земля) входит в зеленую точку зажима. Все провода должны быть надежно прикручены.
Закройте сменную вилку , убедившись, что ни один из ваших проводов или кожухов не выходит за пределы корпуса вилки. Вы должны потянуть его, чтобы убедиться, что ни один из проводов не двигается и не отделяется от корпуса вилки.

Пробовали этот проект? Отметьте меня сегодня! Упомяните @CravingCreative или отметьте #CravingSomeCreativity!

Взаимодействие с читателями

Как заменить электрические шнуры и вилки

В этой статье:

Типы шнуров и вилок
О шнурах и вилках
Замена электрических шнуров

Обзор как работают электрические шнуры и вилки, а также инструкции по как их заменить

Возраст и интенсивное использование могут сказаться на шнурах и вилках электроприборов и ламп. Обычными жертвами являются шнуры и вилки приборов, которыми вы часто пользуетесь, например, утюгов и фенов; те, которые у вас есть давно, такие как тостеры, лампы и холодильники; и винтажные модели, электрические системы которых просто изнашиваются.

Типы шнуров и вилок

Существует несколько типов электрических шнуров. Обычно тип можно определить по типу изоляции:

• Лампы и светильники имеют литые пластиковые шнуры.

• Обогреватели обычно имеют неопреновый, хлопковый или плетеный шнур из вискозы.

• Электроинструменты имеют закругленные пластиковые шнуры.

• Пылесосы обычно имеют ребристые пластиковые шнуры.

Если вы покупаете новый шнур для электроприбора, убедитесь, что он подходит для этого типа электроприбора.

Три основных типа вилок: самоподключающиеся, с винтовыми зажимами и с тремя контактами.

В лампах и небольших бытовых приборах в основном используются самоподключающиеся вилки. Штыри зажимаются на проводах шнура, обеспечивая автоматическое соединение. Однако эти вилки не соответствуют стандартам Национального электротехнического кодекса.

С винтовыми клеммами провода крепятся к винтам внутри корпуса шнура; этот тип вилки обычно встречается на старых приборах. Старая винтовая вилка с клеммами часто имеет съемный изолирующий диск, закрывающий клеммы и провода. Новые вилки имеют жесткие изолирующие барьеры.

Вилки с тремя штырями используются для более крупных приборов, таких как стиральные машины, сушилки, холодильники и электроинструменты, и включают штырь, заземляющий прибор. При планировании места, где вы собираетесь разместить большой прибор, убедитесь, что у вас есть подходящая розетка, или запланируйте ее установить.

О шнурах и вилках

Поврежденные шнуры или вилки могут быть чрезвычайно опасны. Они могут искрить или дымить, вызывая пожар. Если вы видите, что шнур или вилка искрят, немедленно отключите прибор от сети и, на всякий случай, отключите питание от розетки. Дайте вилке немного остыть, а затем проверьте вилку, шнур и розетку на наличие повреждений. Если прибор поврежден, отнесите его в сервисный центр или купите новый. Если розетка повреждена, отремонтируйте или замените ее.

Немедленно отсоедините и замените вилку, если она треснула или изменила цвет, если она нагревается при включении прибора или сильно погнуты контакты.

Для замены шнуров и вилок на 240-вольтовом приборе, таком как сушилка или другой крупный прибор, приобретите шнур с косичкой и вилкой, приклеенной к нему. Если шнур косички или прибор не имеют цветовой маркировки, сначала подсоедините центральный провод косички к центральному винту клеммы на приборе, а затем подсоедините оставшиеся провода к другим винтам клеммы.

Замена электрических шнуров

Заменить шнур лампы очень просто. Просто отсоедините старый шнур и отрежьте его кусачками на несколько дюймов ниже нижней части лампы. Прикрепите к нему новый шнур изолентой, а затем протяните новый шнур через стержень лампы, вытянув старый шнур сверху. Снимите ленту со шнуров и выбросьте старый шнур.

Самый простой способ заменить шнур лампы — отрезать его, затем зачистить, соединить и прикрепить к нему новый шнур. Вставьте отремонтированный участок внутрь приспособления.

Если шнур прибора неисправен, его всегда следует заменять; никогда не пытайтесь ремонтировать его. Если вы можете разобрать прибор, чтобы посмотреть, как подключен шнур, возможно, вы сможете справиться с этой работой самостоятельно (не забудьте сначала отключить прибор от сети). В противном случае вызовите мастера по ремонту бытовой техники.

Обратите внимание, что большинство новых вилок «поляризованы» — один контакт вилки шире другого. При замене этого типа обязательно пометьте сторону провода, которая идет к более широкому лезвию (вы можете использовать кусок ленты), чтобы вы могли соответствующим образом подобрать новый провод.

Большинство шнуров крепятся к прибору с помощью устройства для снятия натяжения, петель или зажима, который необходимо снять.
