Как напрямую запустить компрессор холодильника без реле

Автор Людмила Алексеевна На чтение 7 мин. Просмотров 14.2k. Опубликовано 16 августа, 2020

Кухня в современном доме немыслима без холодильного шкафа, неожиданная поломка которого доставит хозяевам массу проблем. Чтобы быстро оценить ситуацию, выясним, как запустить компрессор от холодильника без пускового реле.

Содержание

1. Устройство компрессора холодильника
2. Где находится компрессор
3. Проверка компрессора на работоспособность
4. Описание устройства пускового реле
5. Местоположение реле
6. Проверка реле питания в холодильнике на исправность
7. Зачем необходимо запускать холодильник без реле питания
8. Подключение реле холодильника
9. Схема запуска двигателя холодильника без пускового реле

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Еще одна разновидность привода – системы с частотным управлением оборотами двигателя, которые иначе называются инверторными. Конструктивно это такие же электромоторы с обмотками, но схема подачи тока на них существенно сложнее привычной. Современные электронные платы управления преобразуют переменное напряжение бытовой сети 50 герц в постоянный ток, который затем вновь трансформируется в периодическую форму, но уже изменяемых параметров.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

• LG;
• Liebherr;
• «Бош»;
• «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

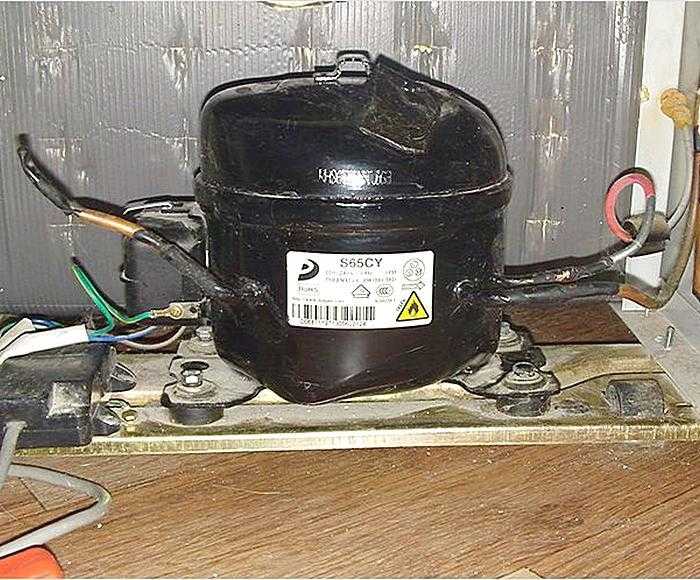

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Непосредственно убедиться в работоспособности мотора, замеряя давление, получится, только перекусив фреоновые трубки. После этого хладагент улетучится наружу, и домашний ремонт станет невозможен. Чтобы вновь запаять магистраль и закачать в систему фреон, придется приглашать мастера с оборудованием. Хотя некоторые владельцы старых холодильников делают из их компрессионных камер воздушные насосы для домашних нужд – работы с окрасочным пульверизатором или подкачки колес. В этих случаях проверку устройства делают прямым замером давления.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

• неисправность электрооборудования, в том числе отказ пускозащитного реле;
• заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Описание устройства пускового реле

Без реле старый холодильник запускают при сомнениях в работе его автоматики. Пускозащитное реле обычно объединяет в одном устройстве две важных функции: обеспечение запуска электромотора компрессора и его сохранность при перегрузках.

Двигатель имеет две статорных обмотки: рабочую и пусковую. Питание на рабочую подается постоянно, а пусковая запитывается кратковременным импульсом в момент, когда нужно включить мотор. Сигнал на старт подается от цепи регулятора температуры морозильной камеры. Запустить компрессор от холодильника без пускового реле возможно, лишь вмешавшись в схему его работы.

Местоположение реле

Чаще всего деталь в закрытой коробке крепится непосредственно к запаянному корпусу бака компрессора рядом с его контактами. Для доступа к ней в некоторых моделях потребуется демонтировать лоток, собирающий талую воду из морозилки.

Проверка реле питания в холодильнике на исправность

Для испытания работы реле потребуется электроизмерительный прибор. При включении в сеть на клемму рабочей обмотки электродвигателя подключается ток 0,7-1,2 А, а также слышен характерный щелчок замыкания контакта пускового контура. Если двигатель заклинен и не вращается, ток через рабочую обмотку вырастает до 4-5 А. Через несколько секунд защитная цепь реле перегревается и отключает питание. Этот цикл повторяется неоднократно.

Зачем необходимо запускать холодильник без реле питания

Пробовать запустить двигатель от холодильника без реле нужно, чтобы понять, нет ли «клина» в механической части установки. Если при подключении по временной схеме мотор начнет работать, причина неисправности в электрической части. Тогда заметно возрастают шансы починить агрегат быстро и самому.

Запускать компрессор холодильника без реле можно только с обязательным выполнением всех мер безопасности! Неграмотные эксперименты с электричеством завершаются печально.

Подключение реле холодильника

Чертеж электрических цепей реле двигателя приведен на рисунке:

Если в незнакомом холодильнике вместо нехитрой коробочки с несколькими проводами вам попадется электронная плата с микросхемами и множеством мелких деталей – этот компрессор инверторного типа. Без специального инструмента и необходимых знаний экспериментировать с его запуском не имеет смысла.

Схема запуска двигателя холодильника без пускового реле

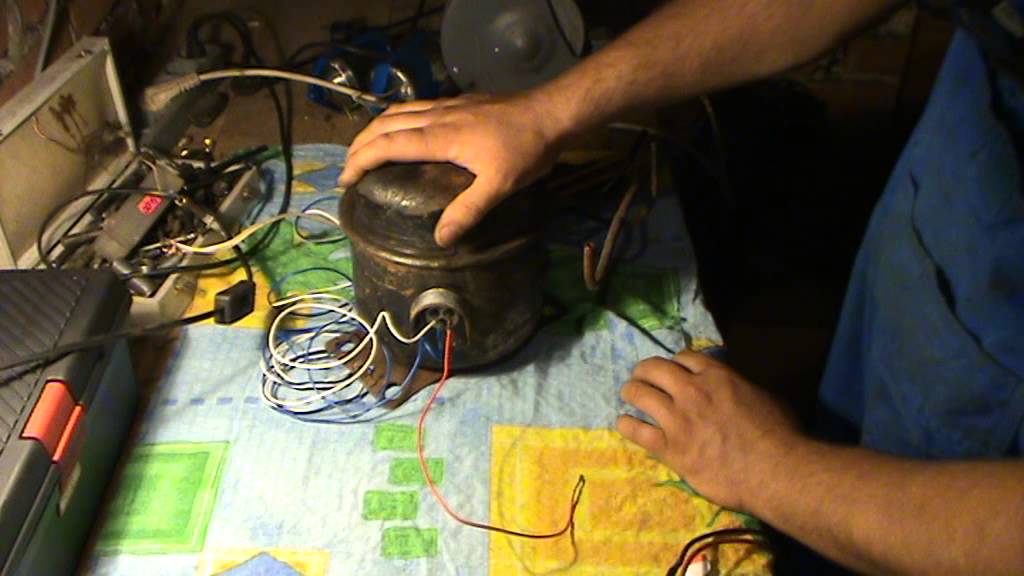

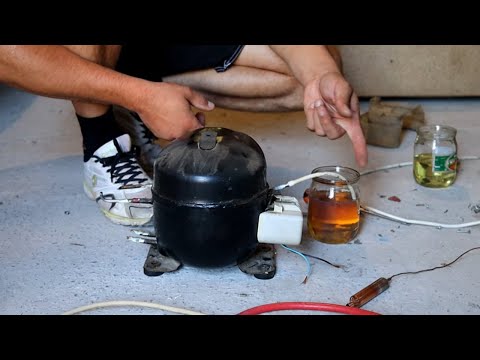

Чтобы попытаться запустить компрессор от холодильника без реле, соберите несложную схему из сетевого шнура 220 В, на который установите контактные клеммы или зажимы типа «крокодил». Определите, какой из выходов на корпусе бака относится к рабочей обмотке, а какой – к пусковой. Это делается замером сопротивления между общим контактом и каждым из двух оставшихся – показания в рабочей цепи должны быть ниже, чем в пусковой (для разных моделей 10-15 и 25-30 ом соответственно).

Питание сети 220 В подключите к контакту общего выхода и рабочей обмотке. После этого подходящим инструментом (отвертка с изолированной ручкой) кратковременно замкните пусковую обмотку с рабочей (осторожный электрик применит нефиксирующуюся кнопку). Так исправный мотор от холодильника запустится без реле.

Если звука работающего компрессора нет – мотор заклинило. Так нередко случается на старых машинах из-за общего износа, нехватки масла в картере или поломки клапанных пластин поршневого насоса.

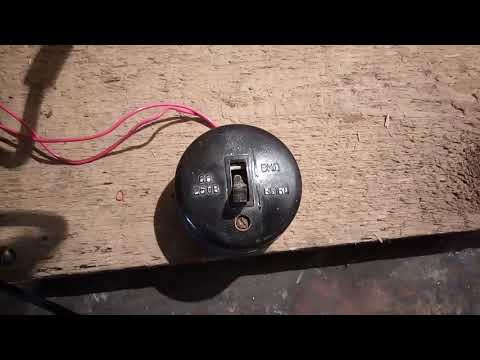

Некоторые мастера пробуют расклинить электродвигатель, сделав схему из двух подключенных к его обмоткам мощных диодов, направленных встречно. Если причина «клина» в подшипниках ротора, а не в поршневой, иногда это удается. После расклинивания снова запускают холодильник без пускового реле, чтобы окончательно понять, в чем была поломка. Но если «клин» случился от отсутствия масла в компрессоре, без профессиональной помощи уже не обойтись, потому что причина не устранена.

Как подключить компрессор холодильника по схеме без реле и с конденсатором

Схема подключения компрессора холодильника понадобится, если в приборе возникнет какая-либо неисправность. При наличии необходимых знаний и опыта работу можно выполнить самостоятельно.

Содержание

1. Топ холодильников с инверторным компрессором
2. Где находится компрессор в холодильнике
3. Схема подключения компрессора холодильника
4. Распиновка
5. Как подключить компрессор от холодильника без реле напрямую
6. Как подключить компрессор к холодильнику с конденсатором
7. Проверка работоспособности подключенного компрессора, запуск двигателя
8. Рейтинг холодильников с инверторным компрессором
9. Samsung RS54N3003EF
10. LG GA-B419SWJL
11. Haier C2F737CBXG
12. Samsung RB30A32N0SA/WT
13. Samsung RB37A5000SA

Топ холодильников с инверторным компрессором

Место	Модель
1.	Samsung RS54N3003EF	Цены	Обзор
2.	LG GA-B419SWJL	Цены	Обзор
3.	Haier C2F737CBXG	Цены	Обзор
4.	Samsung RB30A32N0SA/WT	Цены	Обзор
5.	Samsung RB37A5000SA	Цены	Обзор

Ремонт холодильника должен осуществляться профессионалами. Не пытайтесь починить прибор, не обладая нужными навыками. Обратитесь в сервисный центр.

Схема подключения компрессора

Где находится компрессор в холодильнике

Этот узел расположен сзади аппарата в его нижней части. Компрессор относится к главной детали, благодаря которой в тепловой системе циркулирует холодильный агент. В зависимости от назначения в холодильнике могут быть поставлены два узла. В движение компрессор приводит мотор. Современные улучшенные модели приборов комплектуют поршневыми компрессорами, внутри них установлен двигатель.

Поршневые устройства меньше ломаются, потому что в них исключена потеря хладагента.

Схема подключения компрессора холодильника

Знать ее должен специалист и пользователь, который сам обслуживает свой аппарат. Это поможет выяснить пригодность мотора к работе. Однако определить по какой причине произошла поломка, сможет лишь мастер.

Распиновка

На корпусе двигателя есть 3 вывода, распиновка которых обозначается буквами:

• С – общий выход;
• S – клемма пусковой обмотки;
• M либо R – клемма рабочей обмотки.

Тестер по очереди надо подсоединить к клеммам. Сначала проводят замер сопротивления пусковой и рабочей обмотки. Полученные значения складывают, потом сравнивают с сопротивлением между двумя обмотками.

Его измеряют тестером. Если компрессор исправен, то данные величины будут одинаковые. Допускается незначительное отклонение.

Как подключить компрессор от холодильника без реле напрямую

Схема подключения без реле

В первую очередь прозванивают общий вывод. Затем к нему приставляют клемму, вторую присоединяют к рабочей обмотке. Важно с помощью показателя сопротивления установить, какая из них рабочая. Значение должно быть небольшим, высокое указывает на пусковую обмотку.

Необходимо знать, как подключить компрессор от холодильника без реле, иначе узел перегреется и за короткое время выйдет из строя. Следует проверить пробиваемость корпуса, иначе при касании рукой можно ощутить удар током. Для проверки обмотки левую клемму подсоединяют к обмотке на выходе, правую с другой стороны корпуса. Также проверяют и другие клеммы. Если они исправные и не пробивают, то прибор можно использовать. Такой рабочий компрессор надежный и безопасный. Если нет достаточных навыков и знаний, лучше обратиться в сервисный центр, так как специалисты точно знают, как подключить холодильник без реле напрямую.



Неправильные действия приведут к серьезным поломкам.

Как подключить компрессор к холодильнику с конденсатором

Процедура подключения компрессора прибора с конденсатором начинается с того, что двигатель к электрической сети подсоединяют при помощи клеммников. Сначала создают контакт с общим проводом, а потом рабочим. Электроэнергию на стартовый выход подают посредством короткого контакта оголенного провода.

Процедуру следует проводить с осторожностью, чтобы не поразило током. После включения в сеть из нагнетательного устройства послышится гудение. Мотор начнет дуть воздух при контакте с пусковым выходом. Так он должен поработать не больше 15 минут. Корпус может нагреться до 50°. Нельзя допускать перегревания. Электродвигатель должен запуститься. Если этого сделать не удалось, надо проверить компоненты в цепи питания.

Проверка работоспособности подключенного компрессора, запуск двигателя

Исправность компрессора определяют мультиметром. Но прежде чем это делать, нужно удостовериться, что корпус двигателя не пробивает. Если все нормально, то щупы мультиметра поочередно прикладывают к каждому контакту. Если на экране появятся цифры, значит, неисправна обмотка, о работоспособности компрессора можно судить при высвечивании знака «∞».

Для продолжения проверки с компрессора снимают кожух. От контактов отсоединяют проводку. Перекусывают трубки электромотора, которые соединяют его и другие механизмы. Окручивают болты крепления и вынимают компрессор из кожуха. Потом выкручивают винты и измеряют сопротивление между контактами. Для этого прикладывают к выходным контактам щупы тестера. Нормальным считается

сопротивление от 25 до 35 ОМ. Это зависит от модели холодильника и электродвигателя. Если показания ниже или выше, компрессор необходимо заменить. Затем проверяют работоспособность манометром.

К нагнетающему штуцеру присоединяют шланг с отводом, двигатель запускают и измеряют давление в компрессоре. Если он исправен, то манометр покажет 6 Атм. Прибор следует тут же отключить, потому что давление будет быстро повышаться и механизм может сломаться. В непригодном для работы компрессоре манометр будет показывать не выше 4 Атм. Его придется убрать и установить новый. Для того чтобы заменить вышедший из строя компрессор требуются определенные навыки, так как это процесс довольно сложный. Лучше всего данную работу поручить профессионалу.

Если давление оказалось в норме, а прибор не включается, возможно, есть проблема в пусковом реле. Может так случиться, что после подключения двигателя от холодильника он не включается. Чаще всего причина в заклинивании. Исправить можно самому при помощи специального устройства с двумя диодами. Его подключают к обмоткам мотора и на несколько секунд подают напряжение. Затем через полминуты процедуру повторяют. Благодаря расклиниванию мотор удается раскачать.

Не во всех случаях определить причину неисправности холодильника можно, тестируя электрические цепи компрессора. Для пуска электродвигателя при применении инверторных устройств понадобится установленный внутри прибора электронный блок. Если такой мотор пытаться принудительно запустить, то может случиться короткое замыкание, и тогда он окончательно выйдет из строя. Правильнее в этих случаях обращаться за помощью в

специализированные сервисные центры, где работают опытные мастера и имеется соответствующее оборудование.

Рейтинг холодильников с инверторным компрессором

Samsung RS54N3003EF

объем холодильной камеры – 356 л;

объем морозильной камеры – 179 л;

компрессоров – 1;

камер – 2;

дверей – 2;

полки в холодильном отделении – 5;

ящики в холодильном отделении – 2;

ящики/полки в морозильном отделении – 6;

размеры (Ш*Г*В) – 91.20*73.40*178.90 см.

Цены в интернет-магазинах

LG GA-B419SWJL

объем холодильной камеры – 223 л;

объем морозильной камеры – 79 л;

компрессоров – 1;

камер – 2;

дверей – 2;

полки в холодильном отделении – 4;

ящики в холодильном отделении – 1;

ящики/полки в морозильном отделении – 4;

размеры (Ш*Г*В) – 59. 50*65.50*190.70 см.

Цены в интернет-магазинах

Haier C2F737CBXG

объем холодильной камеры – 278 л;

объем морозильной камеры – 108 л;

компрессоров – 1;

камер – 2;

дверей – 2;

полки в холодильном отделении – 5;

ящики в холодильном отделении – 2;

ящики/полки в морозильном отделении – 4;

размеры (Ш*Г*В) – 59.50*67.20*199.80 см.

Цены в интернет-магазинах

Samsung RB30A32N0SA/WT

объем холодильной камеры – 213 л;

объем морозильной камеры – 98 л;

компрессоров – 1;

камер – 2;

дверей – 2;

полки в холодильном отделении – 4;

ящики в холодильном отделении – 1;

ящики/полки в морозильном отделении – 3;

размеры (Ш*Г*В) – 59.50*67.50*178 см.

Цены в интернет-магазинах

Samsung RB37A5000SA

объем холодильной камеры – 269 л;

объем морозильной камеры – 98 л;

компрессоров – 1;

камер – 2;

дверей – 2;

полки в холодильном отделении – 3;

ящики в холодильном отделении – 2;

ящики/полки в морозильном отделении – 3;

размеры (Ш*Г*В) – 59. 50*65*201 см.

Цены в интернет-магазинах

🔥 Топ-10 лучших холодильников с инверторным компрессором

Как перезагрузить компрессор холодильника

Сейчас утро, и вы только что встали с постели. Вы идете на кухню и подходите к холодильнику, чтобы достать яйца на завтрак. Однако, когда вы идете от холодильника к плите, чтобы приготовить яйца, вы начинаете слышать шум, исходящий из холодильника. Это может быть дребезжание компрессора, и он может нуждаться в перерыве. Кроме того, это может быть температура в вашем холодильнике и морозильной камере, нуждающаяся в регулировке. Как перезагрузить компрессор холодильника? Отключите холодильник от сети и дайте ему отдохнуть в течение нескольких минут. Отрегулируйте температуру и включите снова.

Давайте рассмотрим ниже детали, связанные с перезапуском компрессора холодильника.

Что включено

Компрессор вашего холодильника рассчитан на использование газообразного хладагента под низким давлением. Термостат будет запрашивать холодный воздух по мере необходимости, а компрессор активируется и создаст сценарий высокого давления. Это высокое давление теперь перемещает воздух через охлаждающие змеевики, а вентиляторы нагнетают ваш холодный воздух в вентиляционные отверстия холодильника и морозильной камеры.

Сбросив термостат на желаемое значение, ваш холодильник будет регулироваться, когда он включается, чтобы охладить вашу еду. Эта регулировка экономит ваши счета за электроэнергию, поскольку процесс охлаждения используется меньше. Холодильнику также дается время на разморозку и возвращение к комнатной температуре. Как только вы снова включите холодильник, компрессор включится и охладит холодильник до желаемой температуры охлаждения.

Выходной шнур холодильника

Действия по сбросу настроек компрессора

Давайте рассмотрим шаги, которые необходимо предпринять для сброса настроек компрессора в вашем холодильнике.

1. Отсоедините шнур питания от настенной розетки и оставьте его отключенным на несколько минут.
2. Выключите холодильник и морозильник или установите регулятор температуры внутри устройства на «0». Затем снова включите холодильник.
3. Измените настройку температуры холодильника на стандартное число «5» и дайте ему сбросить настройки на 24 часа.

Следуя этим шагам, вы позволите компрессору холодильника отдохнуть и расслабиться. Это важно для продления срока службы компрессора холодильника.

Компрессор для холодильника

Сколько это стоит

Сброс компрессора вашего холодильника очень прост, и вы, как домовладелец, можете справиться с этой задачей. Однако, если вам это нужно, стоимость ремонта или замены компрессора холодильника может варьироваться. Стоимость материалов и оплата труда профессионального разнорабочего для замены компрессоров также различаются.

Средняя стоимость замены самого компрессора составляет от 50 до 300 долларов. Это для материалов и не включает плату за работу. К счастью, вы можете сделать этот ремонт самостоятельно, если у вас есть соответствующие инструменты.

Другое рекомендуемое техническое обслуживание

Пока вы занимаетесь перезагрузкой компрессора холодильника, обратите внимание на некоторые другие части холодильника, которые могут помочь вам в энергосбережении или долговечности компрессора. Понимание того, нуждается ли ваш холодильник в собственной выделенной цепи , поможет вам понять, почему компрессор холодильника работает так усердно, как мог бы.

Теперь, когда вы понимаете, зачем холодильнику нужна отдельная цепь, вы должны знать сколько ампер потребляет холодильник . Это также позволяет вам определить, как регулировать температуру в холодильнике. Знание этого может уберечь ваш компрессор от чрезмерной работы и выхода из строя быстрее, чем ожидалось.

Наконец, взгляните на коробку выключателя. Теперь, когда вы знаете особенности своего холодильника и знаете, как отрегулировать температуру и перезагрузить компрессор. Очень важно знать, заземлен ли ваш металлический блок выключателя , и это последний шаг. Предотвращение скачков напряжения, которые могут привести к поражению электрическим током, является вашим приоритетом.

Ремонт компрессора разнорабочим

Когда следует обратиться к специалисту по номеру

Наилучшим подходом в этом случае может быть обращение к профессиональному лицензированному мастеру на все руки. Если вы найдете кого-то, кто заменял много компрессоров с течением времени или знает, как их ремонтировать, это сэкономит вам деньги в долгосрочной перспективе. Обязательно задавайте вопросы мастеру на все руки, чтобы определить, сколько раз он ремонтировал или заменял компрессор холодильника.

Заключение

При выполнении любой модернизации или ремонта прибора следует проконсультироваться с несколькими профессиональными лицензированными мастерами. Сначала вам нужно обратиться к нескольким профессионально лицензированным мастерам, чтобы узнать цены на обслуживание или замену компрессора холодильника. Пока вы это делаете, вы также можете позвонить в All Coast Home Inspections для проверки сантехники и бытовой техники в Хьюстоне, штат Техас.

мотор — Можно ли уменьшить пусковой ток компрессора холодильника?

спросил 6 лет, 3 месяца назад

Изменено 3 месяца назад

Просмотрено 15 тысяч раз

\$\начало группы\$

Не повторяющийся вопрос: этот вопрос о сокращении пусковой ток , а не про идентификацию типа двигателя .

У меня есть холодильник с двигателем с постоянным разделенным конденсатором (PSC), который я питаю от солнечных батарей/батареи/инвертора.

Мой инвертор рассчитан на 1000 Вт (пиковая мощность 2000 Вт), но, к сожалению, двигатель иногда отключает защиту инвертора от перегрузки, что может привести к порче содержимого холодильника, если это останется незамеченным.

Я рассматриваю возможность замены двигателя компрессором постоянного тока (Danfoss BD35F), но это довольно дорого (около 350 долларов).

Прежде чем я это сделаю, я хочу сначала поэкспериментировать, чтобы увидеть, смогу ли я заставить его работать с постоянно более низким пусковым током.

Я понимаю, что это может сломать двигатель, что он может не запускаться стабильно, но попробовать стоит.

Я читал о следующих вариантах:

• а) использовать пусковой конденсатор 150 мкФ на первые 1000 мс
• б) использовать NTC термистор
• c) силовые резисторы, на первые 1000мс (аналогичный эффект как NTC)
• d) преобразование напряжения в более низкое напряжение, например. от 230В до 200В

, но:

• а) Мне трудно найти пусковой конденсатор, чтобы попробовать, и случайные эксперименты могут быть дорогими, поскольку они, кажется, стоят около 10-15 долларов за штуку и могут сломаться, если питание подается дольше, чем несколько секунд.
• b) Я пробовал 10-омный NTC, но это не имело никакого значения.
• в) Попробую с разными резисторами на 50, 70, 100 Ом (номинальной мощностью 50Вт).
• d) Я не уверен, какой тип, какое напряжение попробовать и т. д.

ТАКЖЕ:

Я проверил двигатель со следующими результатами:

• Отключен на 24 часа, ~850 Вт
• Подключено на 20 мин, отключено на 5 мин, ~600 Вт
• Подключен в течение 45 минут, включая самостоятельный перезапуск, ~1100 Вт
• Отключено, затем снова подключено через 15 минут, ~800 Вт

Я озадачен этими результатами, потому что кажется, что двигатель потребляет больше, если оставить его подключенным. Но термостат отключает цепь. Единственный способ, которым это имеет смысл для меня, — это если термостат каким-то образом вызывает дугу, которая потребляет дополнительные 300 Вт при повторном подключении. Но я проверил его, отключив на 15 минут, повернув термостат на 0, снова подключив, затем повернув термостат на 3. Максимальная потребляемая мощность составила всего 782 Вт.

Очень странно… Есть идеи?

\$\конечная группа\$

9

\$\начало группы\$

У меня аналогичная ситуация, автономная фотоэлектрическая / аккумуляторная система хранения с 12-вольтовым инвертором мощностью 1 кВА и небольшой стандартный холодильник на 230 вольт. Раньше он вырубал мой телевизор и спутник при запуске и довольно сильно ударял по напряжению аккумуляторной батареи. Я подключил VDR (резистор, зависящий от напряжения) последовательно с источником питания. Это просто снимает остроту пускового пускового тока и решает проблему для меня

\$\конечная группа\$

\$\начало группы\$

Я решил эту проблему с помощью суперконденсатора 2 фарад 16 В на входе инвертора> Хотя это не уменьшает пусковой ток, оно обеспечивает достаточное количество электронов для запуска компрессора без отключения инвертора

\$\конечная группа\$

\$\начало группы\$

Очевидно, что если ваш инвертор не может обеспечить достаточную мощность для запуска холодильника, правильным решением будет приобретение более мощного инвертора. Тем не менее, если вы знаете, что ваш инвертор может обеспечить дополнительный ток в течение короткого времени во время запуска, вы можете просто заменить его схему защиты автоматическим выключателем с медленным срабатыванием, который специально разработан для таких нагрузок, как двигатели и тому подобное.

Устройство плавного пуска может быть еще одним решением, но только в том случае, если оно поддерживается вашим компрессором (многие крупные компрессоры поддерживают его).

\$\конечная группа\$

2

\$\начало группы\$

Уменьшение пусковой мощности не требуется для использования в сети. Эти меры только увеличат стоимость холодильника. Для снижения пусковой мощности требуется некоторая форма разгрузки. Для больших компрессоров это делается поднятием всасывающего клапана(ов). Иногда также включается устройство плавного пуска. Лучшим выходом в вашей ситуации было бы перейти на так называемый абсорбционный тип холодильника. Они работают с небольшим нагревательным элементом и вообще не имеют пускового тока. Можно работать даже без инвертора, если выбрать правильный тип (12 или 24 В пост. тока также необходимы для компрессора Danfoss).

\$\конечная группа\$

1

\$\начало группы\$

Сначала убедитесь, что инвертор работает так, как заявлено. Некоторые бренды, такие как новый AIMS, имеют настолько короткое время всплеска (40 мс), что оно бесполезно практически для всего. Во-вторых, убедиться, что напряжение батареи не падает достаточно низко, чтобы отключить инвертор во время запуска.

Теперь ответ: Современные энергоэффективные двигатели имеют обмотки с очень низким сопротивлением, что значительно увеличивает пусковой импульс. Эти компрессоры с постоянным разделенным конденсатором с низким сопротивлением, по-видимому, могут перезапускаться немедленно, пока хладагент все еще находится под давлением, что всегда использовалось для блокировки компрессора. Компрессор, работающий на 1 А, может потреблять от 10 до 15 А с заблокированным ротором.

Я не пробовал, но я бы порекомендовал резистор, включенный последовательно с рабочей обмоткой, с реле времени на 1 секунду, которое закорачивает резисторы через 1 секунду. Вы не должны использовать конденсатор, так как он изменит фазу и сведет на нет эффект постоянного рабочего конденсатора. Если вы подключите обе обмотки (подключив ко всему проводу питания компрессора), вы сможете использовать либо резистор, либо конденсатор для ограничения тока, пока реле 1 секунды разомкнуто.

Кроме того, если ваш инвертор выдает 2-ступенчатую прямоугольную волну или 3-ступенчатую прямоугольную волну с очень небольшим мертвым временем, я не рекомендую использовать его с двигателем с высоким КПД. Это приведет к перегреву двигателя и трате большого количества электроэнергии. Трехступенчатая прямоугольная волна с 25% мертвым временем — это нормально, но с большинством инверторов, особенно с более дешевыми, по мере падения напряжения батареи и включения других нагрузок эти 25% уменьшаются для увеличения напряжения переменного тока. У таких инверторов нет другого способа регулировать выходное напряжение.

\$\конечная группа\$

\$\начало группы\$

Думаю, вам лучше всего подойдет один из этих конденсаторов для коррекции коэффициента мощности. Подходящей альтернативой может быть большая крышка двигателя. Единственный метод, который у меня есть для расчета требуемого размера, принадлежит кому-то другому (я его не пробовал), и это действительно удачный метод.

Это делается следующим образом: подключите конденсатор параллельно лампе накаливания и подключите их последовательно к работающему прибору. Продолжайте увеличивать размер конденсатора, пока лампочка не погаснет. Или вы знаете, вы могли бы использовать поговорку: чем больше кусок, тем лучше работа.

В качестве альтернативы вы можете использовать инвертор большего размера, чтобы запустить его, и использовать переключатель переключения, чтобы перейти к нужному размеру.

Наконец. Используйте холодильник с инверторным компрессором постоянного тока. Понятно, что придется покупать новый.

\$\конечная группа\$

1

\$\начало группы\$

Кажется, нужно ограничить пусковой ток. Возможно, поищите «защита от бросков напряжения в сети». Один такой предмет из поиска это

Это устройство полезно, когда ток, потребляемый от сети часть оборудования при включении (например, аудиоусилитель мощности) значительно превышает потребляемый ток в установившемся режиме. оборудование. Этот всплеск тока может быть проблематичным, поскольку он может взорваться. плавкие предохранители или автоматические выключатели. Устройство имеет вход и выход IEC. разъемы и ограничивает ток при включении до приемлемого уровня для 200 мс–400 мс. Два светодиода на передней панели показывают состояние Единица. Резистор, зависящий от напряжения, включен для переходных процессов. подавление.

\$\конечная группа\$

\$\начало группы\$

Звучит как работа для ограничителя пускового тока… Я здесь думаю о жизни вне сети, и самый неудобный способ получить холодильник постоянного тока — это сделать его! Мой наивный подход к этому состоял бы в том, чтобы понять, что холодильник работает, используя плату управления для включения / выключения двигателя компрессора. что, если вместо этого его модифицировали…

Подайте на плату управления холодильника необходимый постоянный ток (понижающий/повышающий преобразователь), но измените его с включения двигателя на включение инвертора, который включает двигатель. Удалите шнур питания переменного тока и замените его винтовыми клеммами постоянного тока =)

Использовать инвертор большего размера? «Время работы» холодильника в киловатт-часах было бы довольно мало по сравнению с «время работы» 24/7 и током в режиме ожидания инвертора. Проблема только усугубляется по мере того, как инверторы становятся больше.

Например, на YouTube: кто-то хвастается 4000-ваттным инвертором, который они установили для аккумуляторной батареи на 3,2 кВт, думая, что этого достаточно, пока не увидели 50-ваттное потребление инвертора без нагрузки. Это 37,5% их батареи каждый день только для того, чтобы включить инвертор! Солнечные панели, которые у них были, не могли питать инвертор без нагрузки в течение дня из-за всех других потерь, связанных с автономной системой.

Еще один пример на YouTube: кто-то хвастается двумя 12-вольтовыми свинцово-кислотными батареями, подключенными параллельно, и инвертором мощностью 2000 Вт, который постоянно срабатывает на маленьком холодильнике Galanz объемом 1,7 фута3, которому требуется мощность всего 72 Вт… Этот холодильник в плохой день потреблять, может быть, 0,4 кВт, инвертор будет в несколько раз больше, потому что он «в режиме ожидания». Вне сети требуются устройства постоянного тока, которые чрезвычайно дороги и не соответствуют номиналу, но, возможно, устройства переменного тока можно модернизировать.

Моя точка зрения: Холодильник постоянного тока (прибор, работающий круглосуточно и без выходных), потребляющий энергию только для работы некоторых цепей управления и включения/выключения двигателя, невероятно эффективен. Автономные люди должны использовать период оборудования постоянного тока. Думайте об инверторе как о необходимом зле, которое нужно включать и выключать по мере необходимости для таких вещей, как микроволновые печи, тостеры и т. Д. (Все еще необходимо ограничивать пусковой ток)!

\$\конечная группа\$

\$\начало группы\$

Следует помнить, что при работе со всеми двигателями переменного тока снижение напряжения приводит к тому, что двигатели потребляют больше тока. Помните, что единственное, что снижает ток при работающем двигателе, — это обратное напряжение, создаваемое вращением двигателя. Если напряжение слишком низкое, вы сожжете двигатель, как и при слишком высоком напряжении. Все двигатели переменного тока имеют характеристики частоты и напряжения, обеспечивающие их правильную работу. Также есть некоторые двигатели, которые разработаны специально для использования с инвертором и могут регулировать скорость в диапазоне для увеличения или уменьшения потребляемой мощности.

Только имейте в виду, что чем выше частота, тем быстрее будет вращаться двигатель и тем выше рабочее напряжение. Когда частота падает, должно снижаться и напряжение. Вот как частотно-регулируемые приводы работают в реальном мире. Также при плавном пуске напряжение снижается на очень короткое время, чтобы двигатель мог набрать скорость, а затем набор контактов замыкает часть цепи, снижающую напряжение.

Одна из проблем, с которой я лично столкнулся, заключается в том, что некоторые люди подключают двигатели и другие устройства, даже не удосужившись убедиться, что двигатели подключены к правильному напряжению. Также одна из наиболее важных вещей, которую нужно сделать при выполнении любых подключений, — это проверить все соединения перед тем, как что-либо закрывать (очевидно, отключите питание в целях безопасности).
