Сечение провода для стиральной машины
Готовясь к капитальному ремонту кухни или ванной комнаты очень важно загодя продумать состав и расположение электрических и иных коммуникаций. Даже если вы заранее не можете предугадать, какая техника будет установлена в этих помещения, все равно думайте на перспективу. Если вы собираетесь устанавливать стиральную машину автомат в ванной или кухне подумайте заранее о том, чтобы проложить отдельный провод для нее, да еще провод подходящего сечения. Зачем? Поговорим об этом в рамках данной публикации.
Для начала ответим на закономерный вопрос пользователя о том, зачем стиральной машине автомат нужна отдельная, да еще и защищенная электрическая линия, которая идет, к тому же, не от распределительной коробки, а напрямую от щитка? Как известно стиральную машину автомат нельзя:
- подключать к розетке через удлинитель;
- подключать к розетке, к которой уже подключен крупный потребитель;
- подключать к слабой розетке с ненадежной проводкой.
Почему такие ограничения? Все очень просто – стиральная машина автомат относится к крупным потребителям электроэнергии, создающим большую нагрузку на электросеть. Самую сильную нагрузку провод испытывает в тот момент, когда у стиральной машины запускается программа отжим на высоких оборотах. В таких ситуациях алюминиевые провода розетки, к которой подключена стиралка, имеющие небольшое сечение, перегреваются и вполне могут стать причиной пожара.
Решение в данном случае только одно – заранее делая ремонт в помещении, где будет стоять стиральная машина автомат, проложить прямо от щитка отдельный провод подходящего сечения, из подходящего материала, который будет питать влагостойкую розетку. Эта розетка и будет питать вашу домашнюю помощницу. Если сделаете по другому, рискуете устроить в доме пожар или, как минимум, испортить дорогостоящую технику.
Если в этом же помещении планируется подключение, кроме стиральной, еще и посудомоечной машины, вы можете не прокладывать для нее отдельную линию, просто взять медный провод большого сечения (с запасом), чтобы потом запитать от него вторую розетку.
Проводка и иные комплектующие
Прежде всего, нужно определиться какой провод использовать. А именно, с каким он будет сечением, сколько будет иметь жил, и из какого материала будет состоять? Начнем с материала. Бывалые электрики не советуют брать для подключения крупных потребителей алюминиевые провода, да и вообще говорят о том, что провода из такого материала нужно выбирать лишь, в крайнем случае. Следовательно, выбор не велик – берем медный провод.
Далее нужно определиться с количеством жил. По техническим регламентам у любой современной стиральной машины автомат сетевой провод заземлен, значит и нам необходимо делать для стиралки заземленную розетку. Значит, нам просто необходимо взять провод с тремя жилами: одна жила – фаза, вторая – ноль и третья – земля.

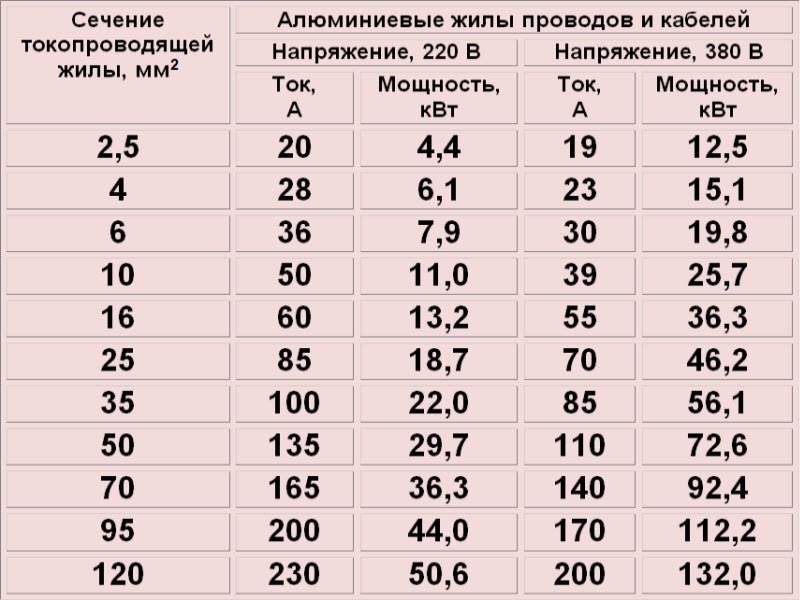

Теперь необходимо рассчитать сечение этого трехжильного провода, который запитает розетку для стиральной машины. Мы, конечно, могли бы привести вам таблицу, в которой приводится сечение провода, ток и мощность, на которую рассчитан кабель соответствующей толщины, но не будем этого делать.
Во-первых, средняя мощность любой современной стиральной машины автомат – 2500 кВт. Во-вторых, мы уже ранее условились, что будем брать провод, который имеет запас по мощности, мало ли что в будущем произойдет.
Следовательно, руководствуясь собственными выводами и опираясь на мнение авторитетных специалистов, берем трехжильный медный провод (сечение 2,5 мм), с хорошей изоляцией. Кроме провода нам потребуется:
- влагостойкая розетка;
- дифавтомат;
- медные клеммы и подрозетник;
- пластиковый кабель-канал.
Влагостойкая розетка нужна обязательно, поскольку стиральная машина автомат эксплуатируется в основном либо в ванной, либо в кухне, а это помещения, где царит сырость и влага. Дифавтомат обеспечит универсальную защиту от сбоев, которые периодически возникают в несовершенной российской энергосистеме. Выбрать автомат (УЗО) для стиральной машины вам поможет одноименная публикация, размещенная на сайте. Медные клеммы нужны для обеспечения надежного соединения частей электропроводки, но лучше обойтись вообще без соединений.
Ни в коем случае и никогда не стыкуйте медный провод с алюминиевым. Такая экономия, скорее всего, выведет из строя электроприборы, запитанные от данной сети, и может стать причиной пожара.
Для установки розетки, на которую предполагается большая нагрузка, берите только самые качественные подрозетники. Были случаи, когда дешевые пластиковые подрозетники становились причиной пожара. Пластиковый кабель-канал также лучше брать самого высокого качества.
Некоторые электрики не видят ничего плохого в том, чтобы закладывать кабель прямо в выштробленный в стене желоб, ведь у него есть изоляция. На наш взгляд, лучше защитить провод дополнительно кабель-каналом, мало ли какие бывают ситуации, ведь электрическая сеть будет функционировать ни один десяток лет.
Тянем электрические коммуникации
Прежде чем протянуть и подключить кабель, необходимо определить наиболее выгодное расположение розетки. Важно учитывать не только высоту, на которой будет размещена розетка, но и удаление ее от распределительного щита.
Нужно понимать, что чем дальше от щита розетка тем больше затрат на комплектующие и тем больше придется штробить стену под провод, а штробление это весьма трудоемкая работа.
Проложив маршрут залегания кабеля, отметьте его маркером прямо на стене, также отметьте место, где необходимо будет высверливать отверстие для подрозетника. Дальнейшие действия будут зависеть от того из какого материала сделана стена в которой нужно выштробить желоб.
Если стена из мягкого материала, то штробление можно произвести «по старинке» с использованием молотка и зубила. Если стена из армированного бетона придется воспользоваться перфоратором и болгаркой. Перфоратором мы сверлим отверстия вдоль будущего желоба, а затем соединяем их зубилом и молотком. На пути нам обязательно попадется арматура. Под ней пропускать провод не желательно, поэтому чтобы ее частично убрать воспользуемся болгаркой.
Тянуть электрический кабель начинаем от щитка к розетке. Намечаем места подключения электрического кабеля (фазу, ноль, землю), но подключать провод пока не будем.
В щитке нам придется установить еще и дифатомат. Пускаем через дифатомат нулевой и фазовый провода, а землю подключаем отдельно.
Не лишним будет напомнить о том, что все соединения должны быть тщательно заизолированы.
Выводим провод из электрического щита и тянем его вдоль выштробленного канала. Одновременно можно в выштробленный канал поместить пластиковый кабель-канал, заключив в него медный провод. Выведя провод к месту установки розетки, мы пока что оставляем его в покое и переходим к монтажу самой розетки.
- Перфоратором высверливаем отверстие подрозетника (для удобства можно воспользоваться специальным сверлом).
- Вставляем в углубление подрозетник и «садим» его на холодную сварку или герметик.
- Выводим концы проводов в подрозетник.
- Распаковываем новую влагостойкую розетку, вытаскиваем ее «потроха».
- Подсоединяем к соответствующим контактам розетки фазовую, нулевую жилу, а также землю.
- Закрепляем основу розетки в подрозетнике так, чтобы она «сидела» крепко и не болталась.
- Прикручиваем пластиковую часть розетки и убеждаемся, что ничего не болтается.
На этом практически все. Остается только подключить фазовый, нулевой провод и землю в электрощите и произвести проверку розетки, подсоединив к ней, например, настольную лампу. Можно воспользоваться тестером, чтобы проверить есть ли в розетке для стиральной машины электропитание. Если розетка работает нормально, то нам в финале нужно привести стену в порядок, замазав выштробленное углубление с проложенным в нем проводом и кабель-каналом.
В заключение, отметим, об электрических коммуникация для стиральной машины автомат следует заботиться заранее. При этом важно не только выбрать правильный провод, но и спланировать размещение линии, а также ее защиту. Если вы не уверены в своих навыках работы с электрикой, лучше позовите специалиста, который поможет осуществить прокладку кабеля и подключить розетку. Удачи!
Стиральная машина — какой провод проложить?
Содержание
- История стиральной машины
- Защита от перепадов напряжения стиральной машины
- Безопасность при подключении стиральной машины
История стиральной машины
У стиральной машины большая история.
Процесс стирки всегда занимал много времени и физических сил. С самых давних времен в обществе были прачечные или люди выходили к реке, источнику большого количества воды.
Но промышленная революция привнесла свои коррективы и в этой сфере деятельности. Стирка стала обычным домашним делом. Теперь мало тех, кто стирает вручную. В этом секторе хозяйства в наши дни обычно“хлопочет” квадратный белый ящик. Достаточно забросить вещи в барабан, засыпать стиральный порошок, нажать на кнопки компьютерной панели и, вуаля, процесс пошел. В это время можно заниматься другими важными делами. В общем, все современно.
Защита от перепадов напряжения стиральной машины
Все производители стиральных машин стремятся повысить безопасность своей продукции. Учитывая перепады напряжения, ведущий производитель SAMSUNG оснащает стиральные машины технологией Volt control . Зачем? Стремление обеспечить постоянный контроль напряжения, даже если скачки в ту или иную сторону будут отклонятся на 25%.
Такую задачу ставят перед собой и другие изготовители стиральных машин. Что скрывать, качество сервиса поставки электроэнергии в нашей стране, оставляет желать лучшего.
Пренебрегать дополнительной защитой от скачков напряжения не следует. Скачки могут превышать заложенную производителем защиту. Какие меры можно предпринять? На вводном щите установите блок защиты от скачков — реле контроля напряжения, лучше устанавливать надежный. Или установите стабилизатор напряжения. Подобные меры защитят вас от дорогостоящего ремонта.
Безопасность при подключении стиральной машины
Подключение стиральной машины к сети, ответственный момент. В среднем, стиральная машина потребляет 2000 Ватт. Старые электрические сети с алюминиевой проводкой, часто из-за избытка технических новинок, работают на пределе или в некоторых случаях выходят из строя. Лучший вариант — проложить отдельную линию электропроводки, сечением 2,5 квадрата по меди.Вести нужно не от ближайшей распределительной коробки (не решает проблему), проложить проводку необходимо до щитовой, где можно будет установить отдельный автоматический выключатель на 16 Ампер и желательно установить УЗО на 25 Ампер 30 мА.
Проложить следует не двухжильный провод, а трехжильный, третий проводник для заземления.
Если вы используете стиральную машину в ванной комнате, установите розетку с уровнем защиты не менее -IP44.
Чтобы осуществить грамотную и безопасную установку, вызовите толкового электрика, который проведет необходимые мероприятия по установке и электромонтажу стиральной машины.
Как проложить электрику для конвектора?
Оцените качество статьи:
Молоток какого размера следует использовать для стиральной машины?
Разве это не облом и рискованный план иметь дом без надежного устройства для прачечной? Стиральная машина – одна из самых тяжелых бытовых приборов в этой области. Итак, если вы планируете приобрести автоматический выключатель для своей стиральной машины, то вы являетесь сертифицированным ответственным домовладельцем.
Однако вопросы типа «какой размер выключателя мне использовать для стиральной машины» возникают, когда у вас новый дом или вы просто не знаете, как работает этот прибор.
Автоматический выключатель на 20 А — лучший путь, но вы также должны рассмотреть другие устройства в туалете.
Содержание
- Размер выключателя стиральной машины
- 1. Что домовладельцы делают неправильно
- 2. Правильный размер выключателя для стиральной машины
- 3. Управление цепями в прачечной Электрические устройства для сушки
9000
- Подходящие размеры проводки
- Вывод
Выключатель стиральной машины Размер
1. Что домовладельцы делают неправильноОбычной ошибкой является покупка электроприбора в расчете на то, что их элементарная электробезопасность справится с этим устройством. Что ж, слишком много бытовых приборов тянут электричества больше, чем может выдержать их автоматический выключатель.
Вы можете найти примеры на кухне, где холодильник, посудомоечная машина и электрическая плита всегда на ходу. Или другие машины, такие как обогреватель и кондиционер в вашей спальне.
Эти приборы должны иметь собственную цепь, защищенную специальным выключателем.
В вашем проблемном случае прачечная чем-то похожа на кухню, так как там обычно размещается крупная бытовая техника.
В этой комнате тебе нужно беспокоиться о трех вещах. Стиральная машина, сушилка и осветительные приборы или розетки для мелких бытовых приборов (например, утюга для одежды)
2. Подходящий размер выключателя для стиральной машиныВо-первых, давайте узнаем, какой размер выключателя подходит для стиральной машины. Стиральная машина — это широко используемый бытовой прибор, потребляющий 10 ампер или 2200 Вт электроэнергии. Для защиты вашего дома вам понадобится автоматический выключатель на 20 ампер.
Этот размер соответствует Национальному электротехническому кодексу (NEC) для обеспечения 120-вольтовой сети в вашей прачечной, защищенной индивидуальным автоматическим выключателем на 20 А. (Обратите внимание, что назначенный CB отличается от выделенного CB, мы вернемся к этой информации позже.
) стиральная машина с усилителем. Вам интересно, как?
Автоматические выключатели рассчитаны на 80 % непрерывной нагрузки, в то время как 80 % 20-амперного выключателя приходится на 16-амперный ток, так что у вас останется место для еще нескольких устройств, прежде чем он сработает. Всегда важно учитывать MCL при поиске идеального размера выключателя для любого устройства, которое у вас есть.
С другой стороны, напомню, что автоматический выключатель на 20А не является стандартом для всех стиральных машин. Существуют и другие модели стиральных машин, для которых требуется CB на 30 А, поэтому, если вы нашли лучшую марку с высокотехнологичным механизмом и планируете модернизацию, вам, вероятно, потребуется более 20 ампер.
Совет для профессионалов:
- Перед покупкой автоматического выключателя всегда определяйте потребляемую вами мощность и силу тока.
- Никогда не покупайте для своей стиральной машины автоматический выключатель большего размера, думая, что вы сможете заменить его позже.
- Предположим, ваш выключатель слишком велик для вашего прибора. В этом случае он не обнаружит никаких предстоящих проблем и, в конце концов, не будет защитным устройством.
Теперь, когда мы устранили путаницу с размером выключателя вашей стиральной машины, узнайте, что вам нужно сделать, чтобы правильно управлять цепями в прачечной. Видите ли, специальный 20-амперный автоматический выключатель не обязательно предназначен только для вашей стиральной машины.
В соответствии с положениями электротехнического кодекса, 20-амперный выключатель может питать более одной розетки в вашей прачечной. Однако линии, подключенные к этому выключателю, должны оставаться только в прачечной, а не в какой-либо другой розетке.
Итак, предположим, вы собираетесь погладить одежду, высушить волосы феном или зажечь лампочки. В этом случае все в порядке, пока эти небольшие электрические устройства не достигают предела нагрузки (80%) вашего 20-амперного автоматического выключателя, что составляет 16 ампер.
Кроме того, если в вашей прачечной есть раковина, любые розетки в радиусе 6 футов должны быть оборудованы прерывателем цепи замыкания на землю (GFCI).
В любом случае, если вы сталкиваетесь с частыми отключениями выключателя, вы могли бы также иметь отдельный 15-амперный выключатель для ваших небольших приборов. Не останавливайтесь на достигнутом, одновременно включив все розетки в прачечной. Одного выключателя на 20 А недостаточно для решения этой ситуации. Если вы хотите узнать о наиболее распространенных причинах, по которым ваша стиральная машина продолжает отключать выключатель, нажмите здесь, чтобы узнать больше.
То, что NEC говорит, что вы можете установить более одной розетки, не означает, что вы можете их перегрузить. Помните, что только ваша стиральная машина может занимать половину места в вашем CB. Было бы плохой идеей, если бы вы подключали другие устройства и потребляли остальную часть ампер в вашем выключателе.
Кстати, если у вас есть газовая сушилка, вы можете подключить ее к той же розетке, что и стиральную машину.
120-вольтовая сеть в вашей прачечной может одновременно поддерживать газовую сушилку и стиральную машину. Однако другое дело, если ваша сушилка электрическая.
Связанный: Основная причина, по которой ваша сушилка продолжает отключать выключатель.
Что делать, если у меня есть электрическая сушилка
Электрическая сушилка потребляет больше энергии, чем газовая. Объединять вашу стиральную машину с этим устройством в одну цепь — большое нет-нет. Эмпирическое правило в дуэте стиральной машины с сушкой заключается в том, что оба устройства могут использовать одну и ту же цепь, если их общая номинальная мощность не превышает 1000 Вт.
Вот почему это правило технически исключает электрическую сушилку, поскольку ее нагреватели рассчитаны на мощность 1500 Вт или более (в зависимости от модели сушилки). С учетом сказанного, эта машина должна иметь собственную цепь на 240 В, защищенную автоматическим выключателем на 30 ампер (обычно используется для большинства электронных сушилок).
Электрические сушилки других марок могут работать от сети 220 В с автоматическим выключателем на 20 А. Лучше найти подходящий размер, указанный производителем на вашей модели, и отрегулировать размер выключателя, который вы получите, используя линейку MCL.
Соответствующие размеры проводки
Поскольку все схемы связаны с соответствующими размерами, давайте вернемся к трем основным цепям нашей прачечной и узнаем соответствующие размеры проводки для каждой из них.
Для автоматического выключателя стиральной машины профессионалы устанавливают проводку 12-3. Это лучший калибр для работы с 20-амперным выключателем. Цепь состоит из двух изолированных проводов (горячего и нейтрального) и неизолированного заземляющего кабеля.
В то время как для сушильной розетки вам понадобится больший размер 10-го калибра, также состоящий из трех проводов: горячий, нейтральный и заземляющий.
Теперь, что касается осветительных приборов и остальных розеток для прачечной, если вы планируете подключить их вместе с назначенным 20-амперным выключателем, то проводка такая же, калибр 12-3.
Однако совсем другое дело, если вы будете разделять их службой на 15А, в которой вам понадобится провод 14-го калибра.
Заключение
Вопрос «какой размер выключателя мне следует использовать для стиральной машины» является жизненно важной частью обеспечения безопасного пространства для стирки. Теперь вы знаете, что 20-амперный автоматический выключатель, предназначенный для прачечной, может питать цепи вашей стиральной машины, газовой сушилки и остальных приборов или осветительных приборов.
Единственным исключением для этого назначенного выключателя является электрическая сушилка. Электрические сушилки имеют высокую мощность, которую не могут выдержать выключатели на 20 А, поэтому вместо этого используйте отдельный специальный выключатель.
Эдвин Джонс
Меня зовут Эдвин Джонс, я отвечаю за разработку контента для Galvinpower. Я стремлюсь использовать свой опыт в маркетинге для создания надежной и необходимой информации, чтобы помочь нашим читателям. Было весело работать с Эндрю и применять его невероятные знания к нашему контенту.
Нужен ли стиральной машине выделенный контур? Expert Electricians
Для некоторых бытовых приборов, таких как духовка или кондиционер, требуются специальные электрические цепи. Но нужна ли стиральной машине собственная схема ? Согласно большинству строительных норм, ответ да .
Цепь стиральной машины обычно представляет собой цепь на 20 ампер, обслуживаемую проводом 10-го калибра. Важно иметь специальную цепь для вашей стиральной машины, потому что пусковой ток этих приборов может в три раза превышать рабочий ток.
Если у вас есть какие-либо вопросы о том, нужна ли вашей стиральной машине отдельная цепь, обратитесь к лицензированному электрику.
Должна ли стиральная машина иметь собственный контур?
Большинству стиральных машин требуется собственная выделенная цепь из-за потребляемой ими мощности.
Планируете электричество для новой прачечной?
Убедитесь, что у вашей стиральной машины есть собственная выделенная цепь! Имея прямую линию к блоку выключателя, он может потреблять всю необходимую мощность, не отнимая от других приборов. Это особенно важно, если вы используете мощный двигатель, чтобы справиться с такими тяжелыми нагрузками.
Может ли стиральная машина пользоваться общей розеткой?
Если ваша стиральная машина подключена к той же цепи, что и другие электроприборы, это может привести к таким проблемам, как срабатывание выключателей или перегорание предохранителей.
Если вы еще не задумывались о том, что еще может включаться в той же цепи, что и ваша стиральная машина, возможно, пришло время пересмотреть свое решение.
Перегрузка определенных цепей при одновременном включении слишком большого количества устройств может привести к серьезным проблемам, таким как срабатывание автоматических выключателей или даже перегорание предохранителей.
Каждое отдельное устройство и его эксплуатационные потребности следует принимать во внимание при принятии решения о том, что все они могут безопасно работать от одной и той же цепи.
Достаточно одного озорного выключателя или предохранителя, чтобы ваши планы стирки быстро остановились, поэтому лучше проветривать из соображений осторожности и вместо этого создать несколько розеток по всему дому.
Какой размер выключателя нужен для стиральной машины?
Вы можете проверить руководство пользователя для вашей конкретной модели, чтобы узнать, какая мощность ей нужна и какой размер гидромолота вам понадобится.
Если вы хотите установить электроприбор у себя дома, важно убедиться, что в вашей розетке проходит необходимое напряжение.
Проверка руководства пользователя вашей конкретной модели — отличный способ точно понять, какая мощность ей нужна, а также какой размер гидромолота вам понадобится. Безопасность превыше всего — поэтому дважды проверьте перед подключением!
Должен ли я нанять электрика для проверки электрической части стиральной машины?
Всегда лучше проконсультироваться с профессиональным электриком, если вы в чем-то не уверены.
Когда дело доходит до электромонтажных работ, безопасность всегда должна стоять на первом месте. Если вы беретесь за проект и в чем-то не уверены, не стесняйтесь обратиться к профессиональному электрику. В конце концов, у них есть подготовка и опыт в ремонте электрооборудования, которые могут помочь вам избежать потенциальных опасностей или дорогостоящих ошибок.
Имеет смысл обратиться к ним за советом, прежде чем пытаться выполнить проект самостоятельно, так как можно избежать дорогостоящих просчетов.
Профессиональные электрики находятся на расстоянии одного телефонного звонка, поэтому, если вы когда-либо сомневаетесь в каком-либо электрическом проекте, будьте осторожны и получите надежное мнение от опытного электрика.
Соблюдайте меры предосторожности при работе с домашней электросистемой!
Принятие этих мер предосторожности поможет сохранить ваш дом в безопасности и обеспечить правильную работу стиральной машины.
Безопасность дома и правильная работа стиральной машины являются важными факторами в каждом доме, поэтому очень важно принимать необходимые меры предосторожности.
Малоизвестный, но важный факт: удаление ворсинок из фильтра может помочь вашей стиральной машине работать более эффективно.
Регулярное техническое обслуживание и осмотры профессионалами могут гарантировать, что потенциальные проблемы будут обнаружены до того, как они станут серьезными проблемами.
Соблюдение этих мер предосторожности поможет обеспечить безопасность вашего дома и гарантировать, что ваша стиральная машина будет работать как новая!
Заключительные мысли о стиральных машинах и вашей электрической системе
Установка стиральной машины может показаться сложной задачей, но при соблюдении надлежащих мер предосторожности это может быть простым и понятным процессом.
Наличие выделенного контура для стиральной машины необходимо, чтобы гарантировать, что она не перегрузит другие приборы и не вызовет серьезных проблем.
Точное знание того, какая мощность требуется стиральной машине и какие выключатели нужно использовать, поможет обеспечить бесперебойную работу.
