Как правильно подобрать УЗО для водонагревателя и другой техники в ванной комнате?

Пример HTML-страницы

Современные требования электробезопасности домашней сети, будь то в квартире или в частном доме, предусматривают установку и подключение двух основных видов защиты. Первые — это автоматические выключатели, защищающие сеть от коротких замыканий и перегрузок. Второй элемент — устройство защитного отключения (УЗО), обеспечивающее безопасность жизни человека от поражения электрическим током в момент контакта с токоведущими частями или возникновения токов утечки. Такая защита особенно важна в помещениях с повышенной влажностью, то есть в ванной. Поэтому подробнее остановимся на вопросе, как выбрать УЗО для водонагревателя или стиральной машины.

Содержание

  1. Как работает УЗО и для чего оно нужно?
  2. Особенности использования дифавтоматов
  3. Параметры и характеристики дифавтоматов
  4. Выбор устройства защиты
  5. Неисправности

Как работает УЗО и для чего оно нужно?

Во-первых, вам нужно понять разницу между УЗО и автоматическими выключателями.

Автоматический выключатель — это основная защита электросети. В случае перегрузки по току во время перегрузки или короткого замыкания коммутационное устройство отреагирует на перегрузку по току и отключится, прерывая аварийный участок и спасая всю сеть от повреждения.

Основная функция УЗО — защита не сети, а человека, и это устройство реагирует на небольшие значения токов утечки. Как это бывает?

В наших домах сейчас огромное количество различной бытовой техники, причем некоторые из них имеют довольно большую мощность. Срок службы электропроводки не вечен, чем дольше она находится в эксплуатации, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя связано с подключением проводки к земле, в результате путь протекания тока меняется, теперь он течет на землю. А в некоторых случаях проводником тока утечки может стать человек.

Более подробно о принципе работы устройства на видео:

Современные стиральные машины и водонагреватели считаются приборами с более высоким классом энергоэффективности. Они поглощают максимальную мощность в период работы ТЭНа и нагрева воды (около 3-3,5 кВт). Для электропроводки это очень большая нагрузка, которая может вызвать преждевременное старение изоляции.

Допустим, в стиральной машине произошел пробой изоляционного слоя, в результате чего на корпус подано напряжение. Прикоснувшись к пишущей машинке, человек может оказаться под действием электричества.

Чтобы обезопасить себя от такой ситуации, нужно поставить УЗО на стиральную машину.

При возникновении тока утечки на землю устройство отключается и перестает подавать напряжение.

С потребителем УЗО соединено последовательно, и принцип его работы основан на измерении разницы между значениями входного и выходного тока. В идеале он должен быть равен нулю, то есть какое значение тока вошло, погасло. Как только возникнет утечка, на выходе будет другое показание, менее точное значение тока, оставшегося на другом пути. Соответственно изменится измеренная разница. Как только ток утечки достигает значения, на которое рассчитано устройство, оно немедленно реагирует и выключается.

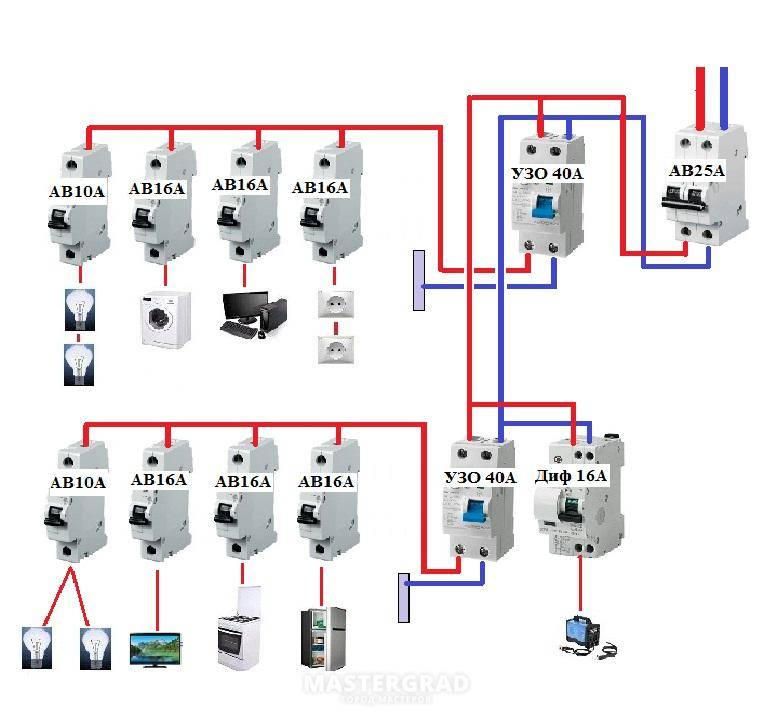

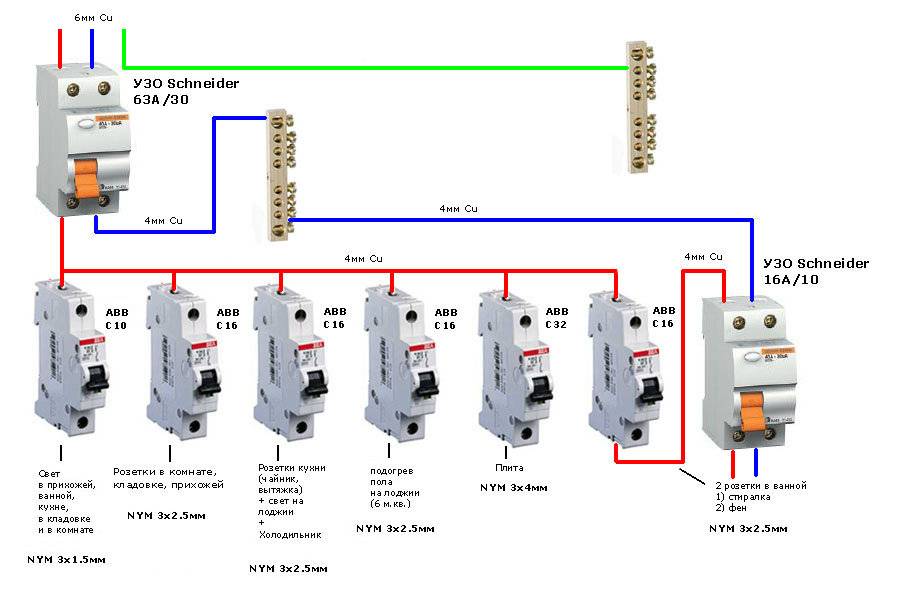

Особых сложностей в подключении устройства нет. В схеме сначала идет автоматический выключатель, после него УЗО с выходных контактов, провода которого идут к потребителю, то есть розетка к стиральной машине или бойлеру.

Особенности использования дифавтоматов

Чтобы не монтировать отдельно УЗО и автомат для стиральной машины или для бойлера, можно заменить эти два коммутационных устройства одним устройством. Это очень популярная автоматическая дифференциальная машина, широко применяемая в домашних электросетях.

Устройство объединено в корпусе и сочетает в себе защитное действие как УЗО, так и автоматического устройства.

У Дифавтомата есть один недостаток — это высокая цена. Вот почему многие предпочитают два последовательно включенных устройства (УЗО и обычный переключатель).

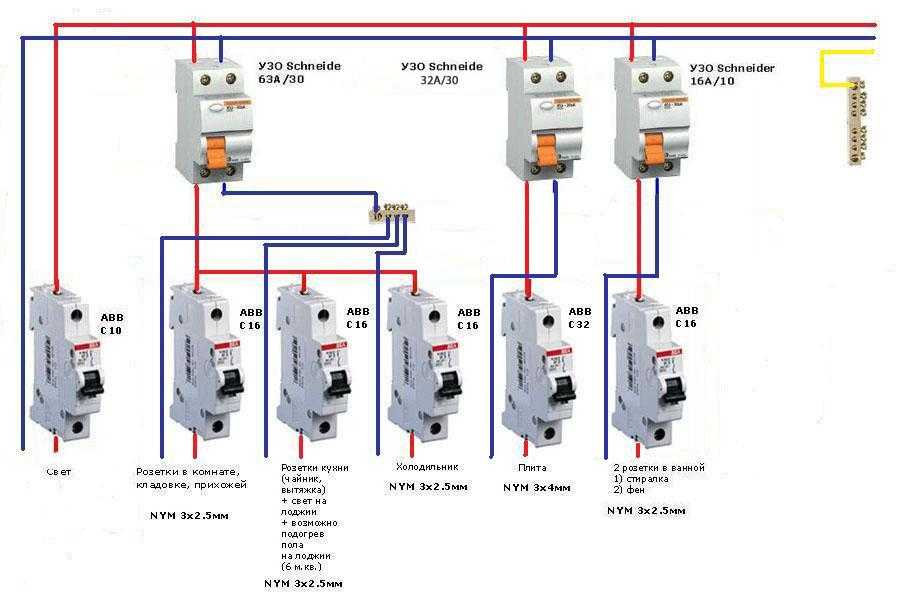

Но только представьте, сколько машин и УЗО понадобится для ванной, если в некоторых есть стиральная машина, водонагреватель и электрокотел. А в частных домах помещение часто примыкает к сауне, где стоит печь. Какой же это должен быть распределительный щит, чтобы вместить столько автоматики. Может случиться так, что на DIN-рейке не хватит места для всех устройств. Поэтому на стиральную машину, бойлер и другую бытовую технику в ванной рекомендуется ставить отдельный дифавтомат.

Плюсы и минусы УЗО или дифавтомата в следующем видео:

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО установить на стиральную машину или водонагреватель, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

  • В зависимости от сети, в которой будет установлен дифавтомат (однофазный или трехфазный), выбирается двухполюсное устройство (на рабочее напряжение 220 В) или четырехполюсное устройство (380 В). Обратите внимание, что номинальное рабочее напряжение должно быть указано на корпусе устройства.

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может протекать через коммутационное устройство в течение длительного периода времени. Стандартный диапазон номинальных токов: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («B», «C» или «D»), этот параметр выражает зависимость времени работы машины от протекающего через нее тока.
  • Номинальный остаточный ток. Это величина тока утечки, на которую дифавтомат отреагирует и отключится. Также существует стандартный диапазон дифференциальных токов: 10, 30, 100, 300, 500 мА.
  • Номинальная отключающая способность. Этот параметр представляет максимальное значение тока короткого замыкания, которое УЗО может отключать и, следовательно, оставаться в рабочем состоянии.
  • Диапазон температур. Обычно она колеблется от -20 градусов до +45.

Все эти параметры указаны на корпусе устройства.

Там вы найдете схему подключения, значение номинальной частоты сети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Кроме того, дифференциальные автоматы бывают трех типов, в зависимости от формы утечки тока, на которую они реагируют:

  • «A» — для чередования постоянных синусоидальных и импульсных сигналов.
  • «AC» — для переменного синусоидального тока утечки.
  • «В» — для чередования синусоидальной, постоянной и выпрямленной пульсирующей форм утечки тока.

Выбор устройства защиты

Исходя из вышеперечисленных характеристик выбирается УЗО, но не забываем учитывать состояние санузла (повышенная влажность).

Отдавайте предпочтение устройствам типа «А», которые реагируют на переменный и постоянный ток. Несмотря на то, что в нашей электросети протекает переменный ток синусоидальной формы, современные бытовые приборы оснащаются специальными блоками питания на основе полупроводниковых электронных элементов. Благодаря этому синусоидальная волна переменного тока в источнике питания преобразуется в импульсный полупериод. И если утечка носит такой характер, более дешевый прибор типа «AC» не среагирует и не заработает.

Внимательно учитывайте паспорта на стиральную машину и водонагреватель при покупке УЗО.

именно для оборудования, устанавливаемого в ванной, производители указывают тип необходимого устройства, чаще всего это «А».

Некоторые дифференциальные машины имеют в своей конструкции дополнительный блок, с помощью которого отключаются потребители при обрыве нулевого провода в сети.

Для бытовой техники в ванных комнатах рекомендуется устанавливать УЗО с номинальным остаточным током 10 мА. Что касается время-токовой характеристики, предпочтительнее тип «C».

Если вы не уверены, можете ли вы выбрать защитное устройство самостоятельно, отправляйтесь за покупками в магазины с хорошей репутацией. Квалифицированные консультанты по продажам окажут вам необходимую помощь, посоветуют, какому производителю отдать предпочтение, подберут подходящее устройство с учетом ваших финансовых возможностей.

Неисправности

УЗО нередко гаснет при включении водонагревателя или стиральной машины. Есть ряд причин для этого:

  • неисправен сам водонагреватель или автомат;
  • установленные УЗО или дифавтоматы не соответствуют параметрам электросети;
  • короткое замыкание в шнуре питания;

  • поврежден мотор, блок питания или нагревательный элемент;
  • установка УЗО для стиральной машины или водонагревателя производилась с ошибками;
  • произошли скачки напряжения или потери тока в электросети.

Пример поиска и устранения одной из неисправностей, при которой выходит из строя УЗО водонагревателя, на видео:

Правильно подобрав и установив УЗО на бойлер и стиральную машину, вы обеспечите работоспособность оборудования на долгое время при стирке и нагреве воды, обезопасив его от утечек электроэнергии и возгораний. И самое главное — защищайте людей от поражения электрическим током. Поэтому подумайте о защите заранее, чтобы потом не пришлось устранять последствия.

Понравилась статья? Поделиться с друзьями:

Выбор и покупка устройства защитного отключения для стиральной машины

С каждым днем в связи с развитием науки и техники появляются все более усовершенствованные виды электроприборов. За последние десятилетия стиральные машины очень сильно изменились и стали, пожалуй, самым опасным источником поражения электрическим током в ванной комнате.


Правильный выбор аппаратов защиты сохранит не только вашу жизнь, но защитит подключаемые электрические приборы вместе с электропроводкой.

Существует 4 варианта защиты стиральной машины:

1 Установить дифференциальный автоматический выключатель (дифавтомат).

Он совмещает в себе две функции: функцию автоматического выключателя (автомата)  и устройства защитного отключения (УЗО).

2 Установить отдельно автоматический выключатель и отдельно устройство защитного отключения.

УЗО

У вас наверняка уже возник вопрос: а в чем же принципиальная разница? Существенно эти два варианта ничем не отличаются.

Оба достаточно хорошо защитят вашу стиральную машину от перегрузки, короткого замыкания и токов утечки. Следует подчеркнуть, что дифавтомат включает в себя все функции, которые есть у автомата и УЗО, а следовательно это устройство менее надежно, но тем самым оно обойдется вам немного дешевле и позволит сэкономить место при монтаже.

Теперь следует правильно подобрать характеристики данных аппаратов. Современная стиральная машина потребляет мощность около 2кВт, а это более 10А. Из этого вытекает, что номинальный отключающий ток автоматического выключателя или дифавтомата должен быть выше 10А, а этому условию соответствует значение – 16А. Ни в коем случае нельзя завышать номинальный ток автомата, поскольку электропроводка окажется не защищенной. Важнейшей характеристикой устройства защитного отключения является ток утечки, на который реагирует УЗО. Если у вас в  квартире новая электропроводка, то надежнее выбрать УЗО с током утечки 10мА., т.е. разница токов в фазном и нейтральном проводниках должна быть менее 10мА, чтобы УЗО не сработало.

При наличии в квартире старой проводки желательно установить УЗО на 30мА, чтобы не происходили ложные срабатывания. Значение тока 30мА является безопасным для организма человека.

Немало важной характеристикой, рассмотренных нами аппаратов, является завод-изготовитель. Здесь аппараты условно можно разделить на дешевые и дорогие. К дешевым можно отнести торговую марку ИЭК, к более дорогим –  Legrand, ABB.  Это наиболее распространенные изготовители защитной аппаратуры. Выбирать придется вам либо более дешевый китайский производитель, либо качественный европейский бренд.

Необходимо также иметь в виду, что устройство защитного отключения будет работать только при условии, что в квартире у вас проложена трехпроводная сеть. Если же у вас старый дом, где до сих пор еще двухпроводная сеть, то вам придется поменять проводку на трехпроводную либо проложить дополнительный защитный проводник от распределительного щита до розетки в ванной комнате.

Здесь многие захотят мне возразить, что УЗО может работать в двухпроводной сети. По этому поводу могу сказать следующее, п.4.3.5.5 ТКП 339-2011 запрещает использовать такие УЗО.

3 Установить розетку со встроенным УЗО.

Розетка с УЗО РС16-331 и РА16-332

Производители защитной аппаратуры выпускают розетки со встроенным устройством защитного отключения. Могу предложить розетки белорусского производства:

  • РС16-331 – розетка с устройством защитного отключения скрытого исполнения, IP44.
  • РА16-332– розетка с устройством защитного отключения открытого исполнения, IP44.

Они рассчитаны на номинальный ток 16А, ток утечки – 30мА. Есть подобные розетки и у ABB.

Данная установка удобна, если в электрощите нет свободного места для установки защитных аппаратов. В данном случае вам нужно только заменить старую розетку на новую.

На рисунке представлены схемы подключения данных розеток.

Схема подключения розетки с УЗО

4 Использовать адаптер с защитным отключением.

Адаптер с защитным отключением

УЗО-ДПА16 30мА — адаптер с защитным отключением производства ИЭК не требует вмешательства в существующую электропроводку. Его можно включать в любую розетку. Данное устройство является посредником между вашим электрооборудованием и существующей розеткой. К недостаткам можно отнести лишь то, что степень защиты данного устройства всего IP20, что не приемлемо для ванных комнат.

Теперь вы знаете, как обезопасить себя и своих близких от воздействия электрическим током и чем руководствоваться при покупке защитных аппаратов.  Помните, безопасность важнее любых денег!

Советую почитать:

Какой автомат поставить на стиральную машину?

Современный дом невозможно представить без огромного количества различной бытовой техники, которую необходимо подключить к сети. Но не всякая проводка способна выдержать подобную нагрузку. Здания старого фонда не были рассчитаны на использование такого объема электроники, из-за чего возникают аварии, перепады напряжения и другие неприятные ситуации. Эти проблемы в электрической сети могут запросто вывести из строя холодильник, телевизор и даже стиральную машину. Для предотвращения подобных аварий и обеспечения защиты вашего оборудования необходимо установить правильное устройство УЗО. Что именно — рассмотрим подробнее.

Содержание

  • 1 Отдельная стиральная машина автомат
  • 2 Функционирование и составные части УЗО
  • 3 УЗО и дифавтомат
  • 4 Как подобрать УЗО
  • 90 009 5 Самостоятельная установка УЗО

Стиральная машина отдельная машина

Обеспечение общей домашней сети для УЗО вынужденная мера для современного мира. Но зачем ставить на стиральную машину отдельный автомат? На сленге специалистов каждый бытовой прибор называется потребителем. Ваша стиральная машина действует как очень мощный потребитель, создавая большую нагрузку на электрическую сеть. Учитывая все это, электрики рекомендуют провести к машине отдельные электрические провода, а эту цепь защитить, поставив подходящее УЗО.

Потребители, такие как телевизор или ноутбук, не нуждаются в такой защите. Работая в штатном режиме, они практически не оказывают нагрузки на сеть, затрачивая небольшое количество энергии. Говоря о стиральной машине, стоит отметить, что она часто используется во влажных помещениях , где достаточно высок риск закрытия. Защита такого устройства требует особого ухода. Запуская такие алгоритмы, как сушка, отжим и полоскание, устройство увеличивает нагрузку на провода в полтора раза. Скачки напряжения могут привести не только к повреждению внутренних частей устройства, но и к возгоранию в результате замыкания.

Для новых моделей с разными функциями может потребоваться даже две машины.

Принцип действия и компоненты УЗО

Из чего сделан «протектор» бытовой техники? Стандартная машина состоит из следующих частей:

  • трансформатор;
  • защитный чехол;
  • механизм обрыва цепи;
  • самотестирование датчика
  • ;
  • Устройство электромагнитной отсечки
  • .

УЗО срабатывает, когда провода должны быть слишком сильно натянуты . В таких условиях устройство принудительно размыкает цепь и обесточивает проводку. Кроме того, автомат сработает, если оголенный провод соприкоснется с водой или человеком.

Зачастую предохранительное устройство спасает не только технику, но и жизнь человека.

В отличие от устаревших предохранителей прошлых поколений защитный автоматический выключатель можно использовать повторно. Нет необходимости заменять его новым после каждого дифференциала.

УЗО и дифавтомат

Сегодня рынок электроприборов может предоставить широкий выбор самых разнообразных автоматов. На самом деле классическое УЗО давно устарело и не может защитить проводку от всех видов аварий. Для обеспечения защиты высокого класса специалисты рекомендуют обратить внимание на такое устройство, как дифавтомат.

Дифафтомат – инновационное устройство, сочетающее в себе функции предохранительного устройства и противопожарного прерывателя.

Раньше для полной защиты проводов эти устройства приходилось монтировать последовательно, одно за другим. Дифавтомат объединил все свои функции в одном эргономичном кейсе . Единственным недостатком этого устройства является высокая цена, значительно бьющая по бюджету. Выбирая и устанавливая дифавтомат, нужно подобрать соответствующее вашему случаю устройство. Специалисты советуют приобрести дифавтомат на 0,03 ампера.

Как подобрать УЗО

Конечно, перед покупкой сразу возникает вопрос — какой автомат поставить на стиральную машину? Для ответа на него обратимся к стандартным характеристикам. Популярные модели машин потребляют 2 кВт, что превышает отметку в 10А (подробнее о мощности и энергопотреблении стиральных машин здесь). Исходя из этого, номинал электроотключающего устройства или дифавтомата не должен превышать 10А, условно эти параметры соответствуют 16 амперам.

Ни в коем случае не завышайте номиналы УЗО, это лишит защиты проводки.

Специалисты считают одним из важнейших параметров машины занимающий ток утечки. Именно с ним происходит основное взаимодействие УЗО. Для недавно проведенной проводки отлично подойдет автомат с током утечки 10мА. Другими словами, разница между токами в фазном и нулевом проводнике не должна быть менее 10 мА, иначе устройство не разорвет цепь. Если проводка используется много лет подряд, лучше использовать УЗО на 30 мА. Это поможет избежать ложных срабатываний.

Довольно значимым фактором является фирма-производитель . По этому признаку датчики делятся на дорогие — Legrand, ABB и дешевые — IEC. Эти фирмы являются самыми популярными и авторитетными на рынке бытовой электроники. Не пытайтесь сэкономить: конечно, китайский аналог будет стоить еще дешевле, но настоящего европейского качества гарантировать никогда не сможет. Неправильный выбор УЗО может привести к тому, что вы будете постоянно выбивать пробки при включении автомата.

УЗО предназначено исключительно для трехпроводной сети. Если ваш дом оснащен только двухпроводной сетью, вам придется сделать заземление или оборудовать защитным проводом цепь, подключенную к машинке.

Самостоятельная установка УЗО

Процесс установки предохранительного устройства в санузле цепи очень прост. Для этого протяните провод ВВГ 3х2,5 непосредственно от распределительного щита. УЗО со специальным защитным корпусом можно установить непосредственно рядом с влагонепроницаемая розетка . Следуйте инструкциям ниже:

  1. Возьмите индикатор и определите положение фазы и нуля провода.
  2. Подключите их напрямую к УЗО.
  3. Вывести фазный и нулевой провод через корпус устройства и подключить к влагозащищенной розетке.

Это самый простой способ подключения охранного датчика. Если помимо стиральной машины в сети будет еще несколько потребителей, установите дополнительное устройство защитного отключения . Эта мера необходима для обеспечения бесперебойной работы устройств даже при выходе из строя нескольких потребителей.

Приобретение УЗО может уберечь ваши устройства от критических поломок и выхода из строя узлов управления. Перепады сети могут стать причиной возгорания блока управления машины, критического выхода из строя помпы, выхода из строя сливной системы и других повреждений. Кроме того, УЗО может защитить ваше здоровье: без установки этого устройства машину может ударить током. Не пытайтесь сэкономить на средствах защиты, иначе вам придется потратиться на новую стиральную машину. Установка датчика займет не более получаса, и даже если вы не разбираетесь в электрике, можно обратиться к специалисту.

Какой автомат (УЗО) поставить на стиральную машину

Современный дом напичканный электроникой и электробытовыми приборами не может обойтись без защиты. Электроподстанции в старых микрорайонах не рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и другим неприятностям. Один скачок напряжения легко может лишить вас всех электроприборов: холодильника, телевизора, сплит-системы, в том числе и стиральной машины, но если установить правильное УЗО, можно избежать проблем.

УЗО должно быть установлено — это понятно, без него в доме не обойтись, но зачем ставить на стиральную машину отдельный автомат, какой смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является довольно крупным потребителем, создающим изрядную нагрузку на электропроводку. Поэтому к ней целесообразно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, так как работают в обычном режиме и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению входит в группу риска, а значит, нужно со всей ответственностью подходить к ее энергоснабжению. А если речь идет о современной дорогой стиральной машине с функцией сушки, то в данном случае ни одна машина не должна защищать такую ​​технику.

Внимание! Стиральная машина с сушкой при включении программы «Стирка-Полоскание-Отжим-Сушка» создает примерно в полтора раза большую нагрузку на электропроводку, чем обычная машина-автомат. из чего он состоит и как работает?Для начала определимся с компонентами УЗО,в его состав входят:

  • трансформатор
  • корпус
  • ;
  • механизм обрыва цепи;
  • механизм самотестирования;
  • электромагнитная отсечка (для новейших приборов).

УЗО срабатывает при возникновении чрезмерной нагрузки на проводку. В этом случае автомат принудительно разрывает и обесточивает цепь. Подобная ситуация может возникнуть из-за того, что человек заденет оголенную проводку или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому при разнице его менять не нужно (в отличие от предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

Какое УЗО ставить и от чего оно зависит?

На этот вопрос мы отвечаем неожиданно и нестандартно — нет. На самом деле прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, ведь они не защищают электрическую цепь от всех рисков. Со своей стороны, мы рекомендуем вам установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – уникальное устройство, сочетающее в себе УЗО и пожарный выключатель.

Раньше эти два устройства нужно было устанавливать друг за другом, создавая тем самым полную защиту сети, теперь же появился дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — аппарат еще достаточно дорогой, поэтому выбирать и ставить нужно с умом. Большинство специалистов рекомендуют электромеханический дифавтомат ставить на 0,03 Ампер. Можно конечно купить электронный прибор на 0,01 Ампера, он конечно номинально надежнее и дороже, но по факту такая надежность уже перебор.

Важно! Электронные дифавтоматы стоят в два раза дороже, к тому же часто выходят из строя, а приборы на 0,01 Ампера устанавливаются в пожароопасных помещениях, которых в квартире или доме естественно нет.

Сколько стоит Дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена устройства около 14 у. е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если возникает вопрос, сколько стоит дифавтомат, то эту цену вполне можно назвать, она средняя.

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы предварительно проложили отдельную электрическую цепь от электрощита к стиральной машине, то это значительно упрощает схему монтажа УЗО, так как речь пойдет о простой сети с одним потребителем. Если вам нужна подробная информация о подключении стиральной машины к электричеству, вам придется изучить дополнительную информацию.

Прокладываем провод ВВГ 3х2,5 от щита, по возможности можно вмонтировать дифавтомат 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить впритык к влагозащищенному выходу стиральной машины, только для этого его придется поместить во влагонепроницаемый кожух. Выполняем следующую процедуру.
