Клапан аквастоп принцип работы: Принцип работы аквастопа в стиральной машине

Как установить клапан защиты от протечек воды? Обзор +Видео

Как установить клапан защиты от протечек воды. Система «Аквастоп» представляет собой защиту от протеканий воды, которую устанавливают на водопроводные коммуникации. В продаже есть несколько разновидностей устройств, которые способны перекрывать подачу воды в случае, если появляется течь. Конструкция отличается тем, какая у нее область применения и стоимость.

Перед тем, как купить клапан протечки воды «Аквастоп», рекомендуем посмотреть видеоурок по монтажу и ознакомиться с тем, какие эксплуатационные особенности у оборудования.

Общие сведения

Назначение системы «Аквастоп»

Чтобы выбрать для своего дома оптимальную конструкцию из множества вариантов, которая будет обеспечивать высококачественную защит от затопления, для начала следует ознакомиться с особенностями системы «Аквастоп». Принцип действия во многом будет зависеть от того, какое устройство у оборудования.

На систему водной подачи для бытовой техники или точкам забора воды следует установить особые краники. Система будет в автоматическом режиме отсекать поток, если датчик начнет посылать на контроллер сигналы  о том, что появилась течь. Даже если владельцев дома не будет на месте, автоматика перекроет всю подачу воды. После того, как будет устранена причина аварии, пользователь сможет разблокировать трубопровод.

Обратите внимание, что Аквастоп не будет влиять на работу водопровода, и блокировка сработает только в том случае, когда появится аварийная ситуация.

В зависимости от того, какие у пользователя потребности, а также особенности оборудования, которое установлено в доме, следует выбрать наиболее подходящий тип конструкции.

Разновидности защитных систем от протеканий

Системы для защиты жилья от протеканий отличаются между собой по затратам на покупке, скоростью срабатывания (реакции), монтаж и обслуживание в дальнейшем.

Есть такие типы систем:

• Клапан для остановки течи Wаtеr Blосk.
• Шланг порошкового типа.
• Клапан механического действия.
• Частичная защита с микроскопическим выключателем или поплавком.
• Полная защита с клапаном электромагнитного типа.
• Система, имеющая внешние датчики.

Учтите, что все перечисленные разновидности будут реагировать на протекание не одинаково.

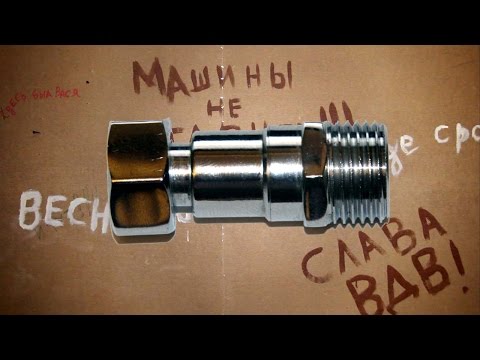

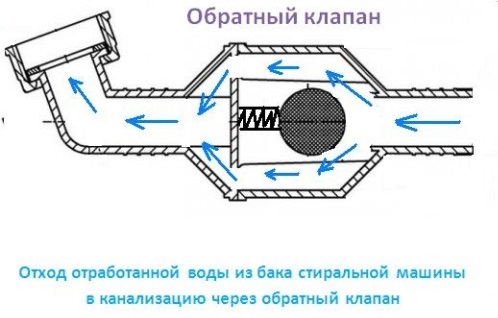

Работа с клапаном механического действия

Защитное устройство способно реагировать на большие изменения давления внутри водопровода, а это возможно лишь при разгерметизации рукава. Одним из подобных приборов этого типа является клапан UDI. Внутри него установлен блокиратор, а если давление воды становится больше, то механизм попросту отсекает водную подачу. За это действие отвечает особая пружинка, которая не будет мешать потоку свободно поступать к точке забора воды в нормальном режиме. Клапан механического действия будет выполнять свои функции только в том случае, если перепад давления воды резкий. Механизм не способен реагировать на небольшое просачивание воды в местах соединения.

Если в воде находятся загрязнения, тяжелые взвеси, пружина начинает забиваться и просто не срабатывает при аварийной ситуации. После того, как защитный механизм приводится в действие, причину аварии следует устранить – клапан выкрутите до щелчка, а после снова закрутите. Кран подачи воды следует плавно открывать, что приведет систему в рабочее состояние.

Обратите внимание, что в зависимости от места установки клапана от протечки воды в квартире выпускается в виде фитингов, поворотного или прямого моноблока.

Водозапорный клапан-блокиратор «Water Block»

Принцип действия заключается в том, чтобы определять объем жидкости, которая пропущена через систему.

Изделие следует установить перед рукавом для подачи воды. Отрегулировать уровень допустимого водного объема пользователь может самостоятельно. Также в комплекте есть ключ для установки нужных вам параметров. Потребуется информация о том, сколько за один цикл требуется воды для техники. К примеру, если показатель для потребления будет составлять 50 литров, то стрелка на корпусе устройство блокировки будет находиться в соответствующем положении. Клапан не будет пропускать больше воды и просто заблокирует подачу.

Представленная система будет реагировать даже на небольшие протечки, так как давление внутри водопровода для устройства неважно. После того, как появляется аварийная ситуация, исправить неисправность можно при помощи кнопки «Сброс». После этого блокирующий прибор будет снова готов для работы.

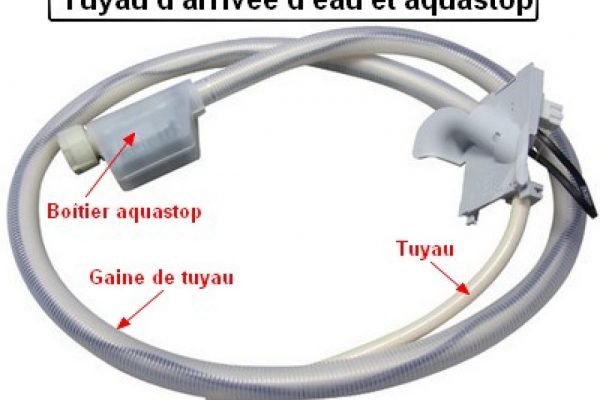

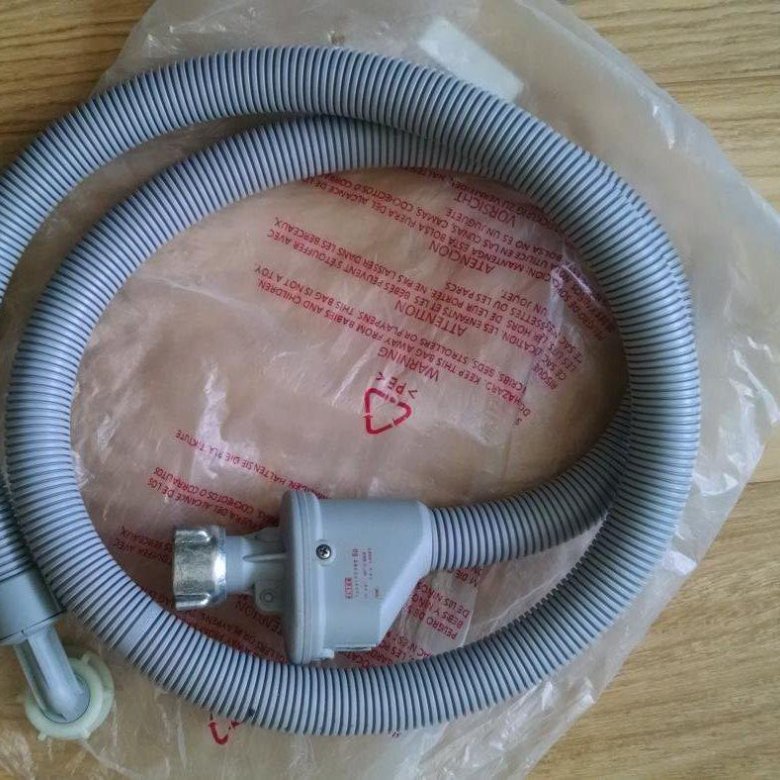

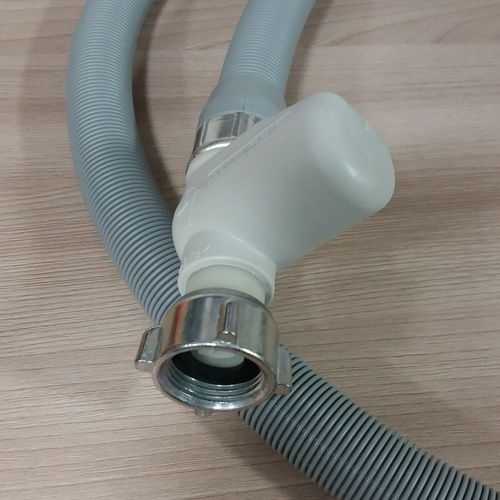

Абсорбент порошкового типа в шланге «Аквастоп»

У некоторых из современных моделей бытовой техники есть в комплекте рукава с порошковыми абсорбентами. В большинстве случае изделие для защиты покупается отдельно, не в комплекте. Конструкция оснащена внутренним каналом, по которому будет поступать вода, а внешний рукав будет герметично закрывать внутренний поток. Если он будет по какой-то причине поврежден, то вода начнет поступать во внешний рукав и подниматься к автоматическому блокиратору. Механизм расположен в точке подсоединения к водопроводу.

Есть два типа защитных устройств:

1. В первую разновидность можно отнести плунжер, который будет выполнять функции запорной арматуры. Абсорбирующий компонент будет соединен с плунжером при помощи пружины соответствующей жесткости. Когда вещество начинает контактировать с водой, оно расширяется, увеличивается в размерах, начинает давить на пружину и плунжер закрывает всю систему.
2. Вторая группа приборов оснащена магнитами, которые обеспечивают стабильное положение плунжеров. Сухой материал для абсорбирования будет удерживать систему в равновесии. Вещество, которое намокло, будет расширяться в объеме и разводить два магнита. Вследствие этого между ними ослабевает поле, и поток отсекает плунжер.

Такая система считается эффективной лишь в том случае, если течь будет в шланге. Если же разгерметизация будет на резьбе или внутри бытовых приборов, механизм попросту не сработает, как и при небольших утечках. Если один недостаток – невозможность восстановления, так как после аварийной ситуации потребуется полностью заменить шланг.

Частичная защитная системы с датчиком поплавкового типа и выключателем

Встроенная система для защиты в некоторых моделях бытовой техники. В особых случаях нижняя часть стиральных агрегатов прикрыта декоративным поддоном, изготовленным из пластика, и при возникновении утечки в месте соединения или внутри бытовой техники жидкость начнет скапливаться в особой емкости.

Поплавок, который есть в системе защиты, начнет подниматься по мере того, как в поддоне будет увеличиваться уровень воды.  Механизм клапана протечки воды приведет в действие выключатель, который будет размыкать насосную цепь, когда жидкость начнет подниматься выше допускаемого уровня.

Недостаток подобный системы заключается в том, что механизм сработает лишь тогда, когда жидкость начнет попадать в поддон. Если вода будет скапливаться в другом месте, то включатель не сработает, а также он не будет реагировать и на малые протечки. Установить подобную систему можно лишь для стиральной машинки, и то лишь в тех моделях, где такая возможность предусмотрена.

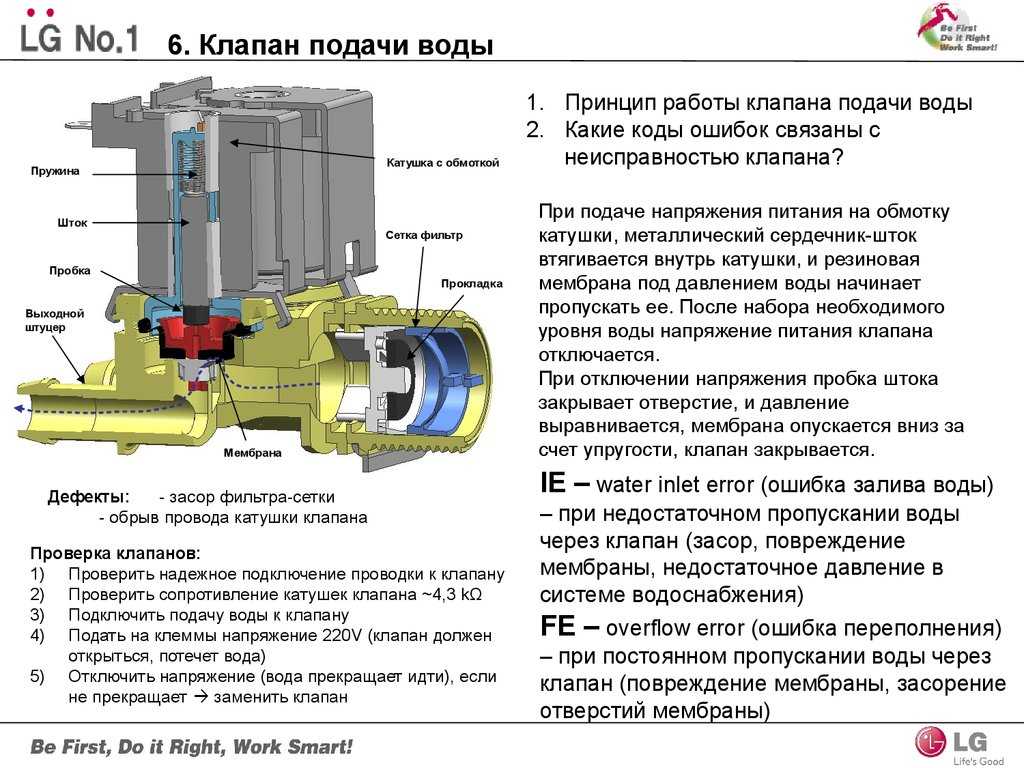

Полная электромагнитная защита с совмещенной частичной защитной системой

Подобная защитная система будет представлять собой устройство, имеющее поплавок и выключатель, а также дополнительный шланг с электромагнитным принципом действия. Рукав будет расположен в гибкой оболочке, которая способна выполнять защитную функцию.

Шланг устанавливает сам производитель в бытовой технике.

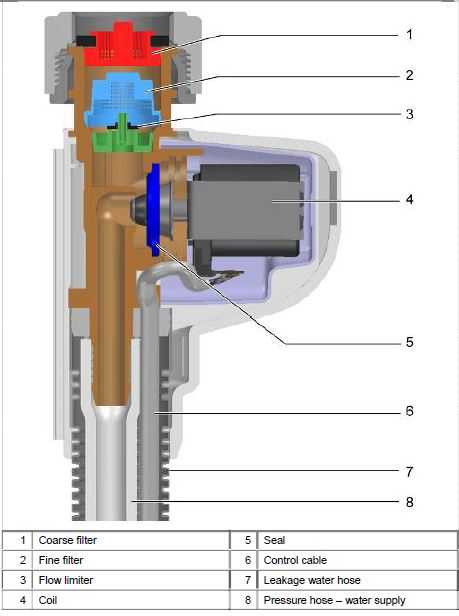

Интересно, что внутри гибкого рукава есть блок с одним/двумя последовательными клапанами электромагнитного типа.

В особых конструкциях предусмотрено наличие электрического или пневматического клапана. Блок будет прикреплен при помощи гайки к водопроводу. Клапан следует герметично залить при помощи полимерной смолы. От блока до бытовой техники будет отходить электрический кабель вдоль рукава по всей его протяженности.

Если по какой-то причине была нарушена герметичность шланга, то вода начинает скапливаться в дренажном отделении, из которого жидкость будет попадать в поддон и поднимать поплавок. Сначала сработает переключатель, который отсечет питание клапана, и вода будет перекрыта. Система очень надежная, но при протекании на резьбе неэффективная. После того, как аварийная ситуация будет устранена, требуется заменить шланг.

Полная защита, имеющая внешние датчики

Система, имеющая выносные внешние датчики, будет сконструирована по технологии «умный дом» и укомплектована при помощи особых контролирующих блоков и выносных датчиков. На трубы следует установить запорную электромагнитную арматуру. Если на датчики будет попадать вода, то начнут поступать сигналы на контроллер. Управленческий блок будет перекрывать клапан, и отсекать подачу воды.

В комплектации будет от 2 до 250 датчиков, и пользователь способен выбрать систему по габаритам помещения, количествам единиц техники для дома. В современной модификации оповещение и вовсе приходит на смартфон пользователя. Датчики способы поключаться к блоку управления при помощи проводов или беспроводной связи.

Обратите внимание, что достаточно важным условием при эксплуатации такого оборудования будет наличие ровного уровня пола.

В противном случае жидкость может сбегать по наклону, и датчик не будет срабатывать, так как вода не будет попадать на контактные поверхности. Также предусмотрена возможность будущей работы системы после того, как будет устранена аварийная ситуация. При правильной расстановке датчиков система будет реагировать даже на малые утечки, поэтом оборудование такого типа крайне надежное.

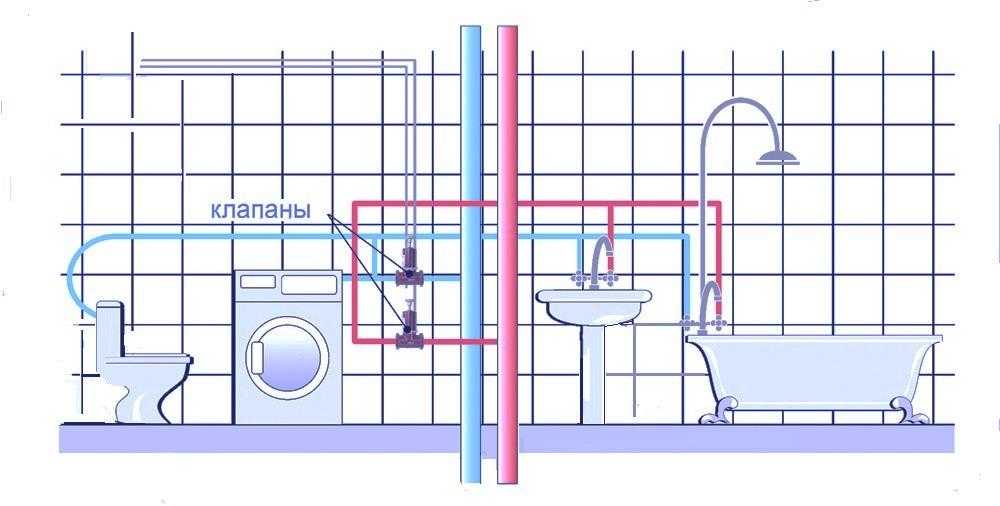

Как самостоятельно установить «Аквастоп»

Монтаж датчика протечки воды с клапаном будет включать в себя сразу 3 этапа – установка шаровых электромагнитных кранов с затворным механизмом, датчики протекания, а после установка контроллера. Шаровые краны следует обязательно устанавливать за вентилями вводного типа.

Запорная арматура врезается в водопроводные коммуникации – для начала следует перекрыть водную подачу, от вводных вентилей следует отсоединить разводку, а после выполнить монтаж крана. Если выход трубы будет иметь внутреннюю резьбу, то кран оборудование следует вкрутить в вентиль для ввода. Если резьба же внешнего типа, то для начала следует установить американку – фитинг будет помогать соединять оба участка трубы и при этом не вращать их.

Резьбовое соединение следует обязательно уплотнять, и для этого можно использовать ФУМ ленту, паклю или герметик. Американку следует закручивать при помощи ключа требуемого размера. При установке крана «Аквастоп» следует вначале определить направление потока воды. Повернуть запорную арматуру другой стороной нельзя, и на кране для этого направление потока отмечено стрелкой.  Отсоединеная разводка должна быть подключена к крану «Аквастоп». Установите фильтр, счетчик и остальные элементы водопроводных коммуникаций.

Обратите внимание, что контроллер обязательно должен быть установлен в чистом и сухом помещении, к примеру, в прихожей, коридоре, сантехническом шкафу.

Влажность воздуха не должна быть больше 70%. На стену следует нанести разметку, приложив нижнюю пластину к основанию, а после отметить места монтажа саморезов. Просверлив отверстия в нужных места, следует зафиксировать пластину, на которой будет установлен контроллер.

При фиксации датчика на полу провод можно скрыть в плинтусе, в швах между плитами напольной плитки. Основание датчика зафиксируйте на полу. На пластину следует надеть декоративный колпак. Также в комплекте могут быть беспроводные датчики, что в значительной мере будет упрощать процедуру монтажа. Датчики следует установить на двусторонний скотч.

Перед тем, как ввести в эксплуатацию систему, ее следует настроить:

1. Краны подключите к контроллеру.
2. К блоку питания подсоедините датчики. Гнезда для подключения на плате будут пронумерованы, а также обладают соответствующими обозначениями. Беспроводные датчики подключать не требуется.
3. Подключайте блок с батарейками, а все провода следует вывести через особое отверстие  в корпусе.

Вот и все, как видите, настройка не доставит хлопот.

Дополнительные меры для предотвращения потопа

Чтобы не допускать потопа в доме, лучше установить сразу несколько систем в доме. Для получения подробной информации лучше обратиться к специалистам, а они на основании всех данных (расположение и количество бытовой техники, размер помещения) помогут подобрать оптимальные варианты решения проблемы и избавить вас от затоплений.

Клапан аквастоп в Волгодонске: 140-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Волгодонск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Мебель и интерьер

Мебель и интерьер

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Клапан аквастоп

Клапан с системой аквастоп для заливного шланга посудомоечной машины Bosch (Бош), Siemens (Сименс)

В МАГАЗИНЕще цены и похожие товары

Клапан аквастопа для шланга посудомоечной и стиральной машины Bosch, Siemens 263789 FWh404BO, 645701, 18BS002, 03645701, FWh401BO, 00645701, 39020083, 00263789

В МАГАЗИНЕще цены и похожие товары

Клапан аквастопа для посудомоечной машины Bosch, Siemens, электрический. ОРИГИНАЛ

В МАГАЗИНЕще цены и похожие товары

Клапан с системой аквастоп для заливного шланга посудомоечной машины Bosch (Бош), Siemens (Сименс)

В МАГАЗИНЕще цены и похожие товары

клапан аквастопа для шланга посудомоечной и стиральной машины Bosch, Siemens

В МАГАЗИНЕще цены и похожие товары

Клапан для гибкой подводки Аквастоп 3/4″ Вид: обратный, Диаметр, мм: 20, Материал: латунь

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастопа для посудомоечных машин Bosch Тип: клапан, Производитель: Bitron, Совместимость:

ПОДРОБНЕЕЕще цены и похожие товары

Клапан для гибкой подводки Аквастоп 3/4″ Вид: обратный, Диаметр, мм: 20, Материал: латунь

ПОДРОБНЕЕЕще цены и похожие товары

Клапан для гибкой подводки Monolit Аквастоп 1/2″ Вид: обратный, Диаметр, мм: 16, Материал: латунь

ПОДРОБНЕЕЕще цены и похожие товары

Клапан электромагнитный аквастоп для посудомоечной машины Bosch, Siemens, Neff, Gaggenau FWh400BO

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастоп для посудомойки Bosch 091058 Тип: клапан, Совместимость: Bosch

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастоп шланга 091058 посудомоечной машины Bosch/Siemens Тип: клапан, Производитель: BOSCH,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан с системой «аквастоп» для заливного шланга посудомоечной машины Bosch (Бош), Siemens (Сименс) — BO1211

ПОДРОБНЕЕЕще цены и похожие товары

Клапан системы аквастоп для стиральной или посудомоечной машины Bosch / Siemens, 00645701 Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастопа AQUASTOP для стиральной и посудомоечной машины Bosch/Siemens Тип: клапан,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан—аквастоп ПММ Bosch 645701, BO1212, FWh404BO Тип: клапан, Совместимость: Bosch

ПОДРОБНЕЕЕще цены и похожие товары

Клапан MONOFLEX АкваСтоп 3/4″ Тип: распределитель, Тип фитинга: штуцер, Диаметр 1: 3/4″

ПОДРОБНЕЕЕще цены и похожие товары

Клапан с системой аквастоп для стиральной и посудомоечной машины Bosch/Siemens Тип: клапан,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан предохранительный Аквастоп UDI, 1/2″, внутренняя-наружная резьба Тип присоединения: муфтовый

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастоп шланга 091058 посудомоечной машины Bosch/Siemens Тип: клапан, Производитель: BOSCH,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан с системой «аквастоп» для заливного шланга посудомоечной машины Bosch (Бош), Siemens (Сименс) — BO1211

ПОДРОБНЕЕЕще цены и похожие товары

Клапан предохранительный Аквастоп UDI внутренняя-наружная резьба 3/4″ Тип присоединения: муфтовый

ПОДРОБНЕЕЕще цены и похожие товары

Клапан от протечек АкваСтоп 3/4′ Производитель: Monoflex

ПОДРОБНЕЕЕще цены и похожие товары

Клапан электромагнитный аквастоп для посудомоечной машины Bosch, Siemens — FWh401BO Тип: клапан,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан предохранительный Аквастоп UDI 1/2″ внутренняя-наружная резьба Диаметр 1: 1/2″, Аквастоп: Да

ПОДРОБНЕЕЕще цены и похожие товары

Клапан—аквастоп ПММ Bosch 263789, FWh401BO Тип: клапан, Совместимость: Bosch

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастопа для шланга посудомоечной и стиральной машины Bosch, Siemens Тип: клапан,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан аквастоп для шланга посудомоечных машин Bosch Siemens Тип: клапан, Производитель: Bosch,

ПОДРОБНЕЕЕще цены и похожие товары

Клапан с системой аквастоп для заливного шланга посудомоечной машины Bosch (Бош), Siemens (Сименс)

В МАГАЗИНЕще цены и похожие товары

Клапан аквастопа для шланга посудомоечной и стиральной машины Bosch, Siemens 263789 FWh404BO, 645701, 18BS002, 03645701, FWh401BO, 00645701, 39020083, 00263789

В МАГАЗИНЕще цены и похожие товары

2 страница из 8

Шаровой кран – Принцип работы

Рисунок 1: Шаровой кран, вид в разрезе

Шаровой кран – это запорный клапан, который регулирует поток жидкости или газа с помощью вращающегося шара с отверстием. При повороте шара на четверть оборота (90 градусов) вокруг своей оси среда может протекать или блокироваться. Они характеризуются длительным сроком службы и обеспечивают надежную герметизацию в течение всего срока службы, даже когда клапан не используется в течение длительного времени. В результате они более популярны в качестве запорной арматуры, чем, например, задвижки. Для полного сравнения прочитайте нашу статью о задвижке и шаровом кране. Шаровые краны более устойчивы к загрязненным средам, чем большинство других типов клапанов.

В специальных версиях шаровые краны также используются в качестве регулирующего клапана. Это применение менее распространено из-за относительно ограниченной точности регулирования расхода по сравнению с другими типами регулирующей арматуры. Однако и здесь клапан предлагает некоторые преимущества. Например, он по-прежнему обеспечивает надежную герметизацию даже в случае грязных сред. На рис. 1 показан вид в разрезе шарового крана.

Содержание

• Обычные типы шаровых кранов
• Принцип работы шарового крана
• Автоматические шаровые краны
• Материалы корпуса
• Шаровые краны высокого давления
• Сертификаты
• Часто задаваемые вопросы

• ручные шаровые краны

• электрические шаровые краны

• шаровые краны с пневматическим приводом

Общие типы шаровых кранов

Стандартные (резьбовые)

Стандартные шаровые краны состоят из корпуса, седла, шара и рычага для вращения шара. Они включают в себя клапаны с двумя, тремя и четырьмя портами, которые могут быть с внутренней или наружной резьбой или их комбинацией. Резьбовые краны наиболее распространены и бывают разных видов: с сертификатами для конкретных сред или областей применения, мини-шаровые краны, угловые шаровые краны, шаровые краны ISO-top, со встроенным фильтром или точкой выпуска, и этот список можно продолжить. Они имеют широкий спектр опций и большой рабочий диапазон по давлению и температуре.

Для получения дополнительной информации о резьбовом соединении прочитайте нашу статью о типах соединений шаровых кранов.

Гидравлический

Гидравлические шаровые краны специально разработаны для гидравлических и отопительных систем благодаря их высокому рабочему давлению и стойкости к гидравлическому и отопительному маслу. Эти клапаны изготавливаются из стали или нержавеющей стали. Помимо этих материалов, седла также делают гидравлические клапаны пригодными для высокого рабочего давления. Седла этих клапанов изготовлены из полиоксиметилена (ПОМ), который подходит для применения при высоких давлениях и низких температурах. Максимальное рабочее давление гидравлических шаровых кранов превышает 500 бар, а максимальная температура достигает 80°C.

Фланцевый

Фланцевые шаровые краны отличаются типом соединения. Порты подключаются к системе трубопроводов через фланцы, которые обычно проектируются в соответствии с определенным стандартом. Эти клапаны обеспечивают высокую скорость потока, поскольку они обычно имеют полнопроходную конструкцию. При выборе фланцевого шарового крана, помимо номинального давления, вы также должны проверить класс сжатия фланца, который указывает на самое высокое давление, которое может выдержать этот тип соединения. Эти шаровые краны сконструированы с двумя, тремя или четырьмя портами, они могут быть одобрены для определенных сред, имеют верхнюю часть ISO и все остальное, что может быть у стандартного четвертьоборотного клапана. Как правило, они изготавливаются из нержавеющей стали, стали или чугуна.

Для получения дополнительной информации о фланцевом соединении прочитайте нашу статью о типах соединений шаровых кранов.

Вентилируемые

Шаровые краны с вентиляцией по своей конструкции почти не отличаются от стандартных двухходовых шаровых кранов. Основное отличие состоит в том, что выходное отверстие выходит в окружающую среду в закрытом положении. Это достигается за счет небольшого отверстия, просверленного в шаре и в корпусе клапана. Когда клапан закрывается, отверстия совмещаются с выпускным портом и сбрасывают давление. Это особенно полезно в системах сжатого воздуха, где сброс давления обеспечивает более безопасную рабочую среду. Интуитивно эти клапаны выглядят как 2-ходовые шаровые краны, хотя на самом деле они являются 3/2-ходовыми из-за небольшого отверстия для вентиляции.

Кованые шаровые краны

Кованые шаровые краны создаются путем придания формы сплавам и металлам, пока они еще находятся в твердой форме. Металлы и сплавы изгибаются путем нагрева или с помощью инструментов промышленного размера, которые создают сжимающие усилия для изгиба материалов. Кованые шаровые краны лучше подходят для промышленных применений, требующих высоких температур, давлений и других тяжелых условий. Такие материалы, как латунь и нержавеющая сталь, могут использоваться для изготовления кованых шаровых кранов. В процессе производства металл (или сплав) нагревают, сжимают, изгибают и придают форму в соответствии с конструкцией шарового крана с помощью штамповочной машины.

Матрица помогает придать металлу определенную форму, в то время как машина прикладывает достаточное давление, чтобы заставить металл принять подходящую форму. Для шаровых кранов большего размера необходимо сваривать различные компоненты вместе. Клапаны также могут быть покрыты специальными покрытиями в зависимости от конкретных потребностей.

Преимущества кованых шаровых кранов

• Кованые шаровые краны прочны и долговечны, и эти краны могут использоваться в особо сложных условиях, связанных с высокими температурами и давлением.
• Процесс ковки снижает восприимчивость шарового крана к таким проблемам, как пористость, растрескивание и усадка.
• Кованые шаровые краны могут очень быстро адаптироваться к изменениям температуры; Таким образом, эти клапаны подходят для работы в различных средах.
• Низкая потребность в обслуживании

Принцип работы шарового крана

Рисунок 2: Схема шарового крана

Чтобы понять принцип работы шарового крана, важно знать 5 основных частей шарового крана и 2 различных типа работы. 5 основных компонентов можно увидеть на схеме шарового клапана на рисунке 2. Шток клапана (1) соединен с шаром (4) и управляется либо вручную, либо автоматически (электрически или пневматически). Шар поддерживается и уплотняется седлом шарового клапана (5) и уплотнительными кольцами (2) вокруг штока клапана. Все они находятся внутри корпуса клапана (3). В шаре имеется сквозное отверстие, как показано в разрезе на рис. 1. Когда шток клапана повернут на четверть оборота, отверстие либо открывается для потока, позволяя среде протекать, либо закрывается, чтобы предотвратить протекание среды. Функция контура клапанов, сборка корпуса, конструкция шара и типы работы влияют на работу шаровых кранов и обсуждаются ниже.

Функция контура

Клапан может иметь два, три или даже четыре порта (2-ходовой, 3-ходовой или 4-ходовой). Подавляющее большинство шаровых кранов являются двухходовыми и управляются вручную с помощью рычага. Рычаг находится на одной линии с трубой, когда клапан открыт. В закрытом положении ручка расположена перпендикулярно трубе. Направление потока шарового клапана просто от входа к выходу для 2-ходового клапана. Шаровые краны с ручным управлением могут быть быстро закрыты, поэтому существует риск гидравлического удара с быстро текущей средой. Некоторые шаровые краны оснащены трансмиссией. Трехходовые клапаны имеют Г-образное или Т-образное отверстие, которое влияет на функцию контура (направление потока). Это видно на рис. 3. В результате могут выполняться различные функции схемы, такие как распределение или смешивание потоков.

Рис. 3: Пример трехходового шарового крана и функций контура для Т-образного и Г-образного отверстий.

Корпус в сборе

Корпус клапана в сборе можно разделить на три наиболее часто используемых конструкции: цельный, двухкомпонентный и трехкомпонентный корпус. Разница заключается в том, как клапан собран, и это влияет на возможности обслуживания или ремонта. Работа клапанов одинакова в каждом варианте.

• Цельный: Самый дешевый вариант. Две части, окружающие шар, прессуются или свариваются. Клапаны нельзя открывать для очистки или обслуживания. Этот тип обычно используется для приложений с низкими требованиями.
• Двухкомпонентный: Двухкомпонентный клапан можно разобрать для очистки, обслуживания и осмотра. Часто детали соединяются посредством резьбового соединения. Клапан должен быть полностью удален из трубы, чтобы разделить две части.
• Трехкомпонентный: Более дорогие клапаны часто состоят из трех частей. Детали, как правило, соединяются болтовыми соединениями. Преимущество этого варианта выполнения состоит в том, что клапан можно обслуживать, не снимая весь клапан с трубопровода.

Конструкция с шаром

Наиболее распространенной является конструкция с плавающим шаром. Шар подвешен в среде и удерживается на месте двумя уплотнительными кольцами. Некоторые высококачественные клапаны имеют шаровую опору. Шар поддерживается сверху и снизу для снижения нагрузки на седла клапанов.

• Плавающий: Большинство шаровых кранов имеют плавающий шар. Шар поддерживается седлами клапанов.
• Цапфа: Клапаны большого диаметра и высокого рабочего давления (например, DN >100 мм и 30 бар) часто имеют конструкцию с цапфой. Шар поддерживается снизу и сверху, чтобы уменьшить нагрузку на кольца седла. Рабочий крутящий момент обычно ниже для цапфовых клапанов.

Отверстие в шаре может иметь различные профили, такие как полнопроходное, суженное или V-образное.

• Уменьшенный проход: Большинство шаровых кранов имеют уменьшенный проход. В результате клапан вносит в систему потери на трение. Эти потери по-прежнему относительно малы по сравнению с клапанами других типов. Цельные шаровые краны почти всегда имеют уменьшенный проходной диаметр.
• Полнопроходные: Полнопроходные клапаны имеют такой же диаметр проходного сечения, что и труба. Преимущество заключается в отсутствии дополнительных потерь на трение и в том, что система механически легче очищается (скребковая чистка). Недостатком является то, что шар и корпус больше, чем у стандартного четвертьоборотного клапана с уменьшенным проходным сечением. Поэтому стоимость немного выше, и для многих приложений это не требуется. Их также называют полнопроходными шаровыми кранами.
• V-образный: Отверстие в шаре или седле клапана имеет V-образный профиль. В результате можно более точно контролировать требуемый расход, вращая шар. Путем оптимизации профиля можно приблизиться к линейной характеристике потока.

Чтобы узнать больше о правильном выборе шарового крана для вашего применения, прочитайте нашу техническую статью по выбору шарового крана!

Рукоятка шарового крана

Рукоятка соединяется со штоком вентиля (рис. 2 № 1) и способна поворачивать вентиль из открытого или закрытого положения (90 градусов). При правильной установке клапан будет открыт, когда рукоятка будет параллельна трубе, и закрыт, когда рукоятка будет перпендикулярна трубе. Принимая во внимание направление рукоятки, важно визуально определить, открыт клапан или закрыт. Существуют дополнительные типы рукояток для шаровых кранов, например, запираемые ручки или маховики для шаровых кранов. Они работают, как следует из их названий. Если у вас шаровой кран большего размера или вам нужен дополнительный крутящий момент для открытия или закрытия клапана, может потребоваться удлинитель рукоятки шарового крана. Если ваша ручка сломалась, неправильно установлена ​​или вы переоборудовали автоматический шаровой кран в ручной, вы можете купить замену ручки шарового крана.

Автоматические шаровые краны

Вместо ручной рукоятки для включения и выключения клапана некоторые клапаны могут быть оснащены электрическим или пневматическим приводом, как показано на рис. 4. Они соединяются непосредственно со штоком клапана (рис. 2 номер 1). ) и способны повернуть его на четверть оборота. Наиболее распространенное фланцевое соединение между клапаном и приводом соответствует стандарту ISO 5211. На рис. 4 показан пример верхней части ISO 5211, готовой к подключению к приводу. Используя привод, вы можете управлять шаровым краном дистанционно или через контроллер, чтобы его можно было использовать в качестве автоматического запорного устройства. Шаровой кран с пружинным приводом, также называемый подпружиненным, использует пружину для открытия/закрытия клапана в сценарии отключения питания и привод, чтобы затем удерживать его в открытом/закрытом положении. Они используются для энергосбережения или по причинам отказоустойчивости.

Рис. 4: Пневматический шаровой кран (слева), электрический шаровой кран (в центре), шаровой кран ISO-top (справа)

Существует несколько различных способов управления приводом:

• Схема открытия-закрытия или включения-выключения) использует один провод управления в дополнение к проводам питания. Как только на управляющий провод подается напряжение, клапан открывается электрически. Если провод управления обесточен, клапан закрывается (электрически или с помощью пружины).
• 3-точечное управление использует два провода управления: один для вращения шара против часовой стрелки, а другой для вращения шара по часовой стрелке. В зависимости от применения можно выбрать наиболее подходящий элемент управления.

Некоторые электроприводы могут также обеспечивать управление модуляцией, которое регулирует положение шарового клапана в диапазоне от 0 до 100 % открытия/закрытия. Для получения дополнительной информации об автоматической работе прочитайте нашу статью об установке шаровых кранов с электрическим приводом.

Материалы корпуса шарового крана

Наиболее распространенными материалами корпуса являются латунь, нержавеющая сталь и ПВХ (поливинилхлорид). Шар обычно изготавливается из хромированной стали, хромированной латуни, нержавеющей стали или ПВХ. Сиденья часто изготавливаются из тефлона, но также могут быть изготовлены из других синтетических материалов или металлов. Более подробную информацию по этой теме вы можете найти на странице: химическая стойкость материалов.

• латунные шаровые краны

• Шаровые краны из ПВХ

• шаровые краны из нержавеющей стали

• 3-ходовые латунные шаровые краны

• 3-ходовые шаровые краны из нержавеющей стали

Шаровой кран из латуни

Наибольшая доля рынка приходится на латунь (рис. 5). Латунь представляет собой сплав меди и цинка и обладает хорошими механическими свойствами. Латунные клапаны используются для (питьевой) воды, газа, нефти, воздуха и многих других сред. Растворы хлоридов (например, морская вода) или деминерализованная вода могут вызвать децинкификацию. Децинкификация — это форма коррозии, при которой цинк удаляется из сплава. Это создает пористую структуру со значительно сниженной механической прочностью. Латунный корпус идеально подходит для воздушного шарового клапана. Посмотрите наши двухходовые латунные шаровые краны с ручным управлением или трехходовые латунные шаровые краны.

Рисунок 5: Шаровой кран из латуни

Шаровой кран из нержавеющей стали

Нержавеющая сталь используется для агрессивных сред и агрессивных сред (Рисунок 6). Поэтому они часто используются в морской воде, плавательных бассейнах, установках осмоса, при высоких температурах и многих химикатах. Большинство нержавеющих сталей являются аустенитными. Наиболее распространены марки 304 и 316, 316 обладает наилучшей коррозионной стойкостью. 304 иногда называют 18/8 из-за 18% хрома и 8% никеля. 316 имеет 18% хрома и 10% никеля (18/10). Клапаны из нержавеющей стали обычно требуют более высокого рабочего крутящего момента, чем, например, клапаны из латуни или ПВХ. Это необходимо учитывать, когда клапан из нержавеющей стали управляется электрическим или пневматическим приводом. Посмотрите наши двухходовые шаровые краны из нержавеющей стали с ручным управлением или трехходовые шаровые краны из нержавеющей стали.

Рисунок 6: Шаровой кран из нержавеющей стали

Шаровой кран из ПВХ

ПВХ часто имеет более низкую цену (за исключением клапанов ISO-top) и широко используется в ирригации, водоснабжении и дренаже или в агрессивных средах (Рисунок 7). ПВХ означает поливинилхлорид. ПВХ устойчив к большинству растворов солей, кислот, щелочей и органических растворителей. ПВХ не пригоден для температур выше 60°С, а также не стоек к ароматическим и хлорированным углеводородам. ПВХ не такой прочный, как латунь или нержавеющая сталь, поэтому шаровые краны из ПВХ имеют более низкое номинальное давление. Более подробную статью о шаровых кранах из ПВХ можно прочитать здесь.

Рисунок 7: Шаровой кран из ПВХ

Латунь, нержавеющая сталь и шаровой кран из ПВХ

Материал	Преимущества	Недостатки
Латунь	Прочный, подходит для большинства применений	Чувствителен к обесцинкованию
Нержавеющая сталь	Очень абразивостойкий, инертный, устойчивый к коррозии	Более высокая цена, часто требуется больший крутящий момент для вращения шара
ПВХ	Экономичный, не подвержен коррозии	Более короткий срок службы, ограниченные диапазоны давления и температуры

Чтобы сравнить использование шарового крана и поворотного затвора, прочитайте нашу статью о сравнении поворотных затворов и шаровых затворов.

Уплотнения и уплотнительные кольца

Большинство седел клапанов изготавливаются из ПТФЭ (тефлона). PTFE расшифровывается как PolyTetraFluorEthylene. Этот материал обладает очень хорошей химической стойкостью и высокой температурой плавления (~327°C). Кроме того, коэффициент трения чрезвычайно низок. Небольшим недостатком ПТФЭ является то, что материал проявляет ползучесть, что со временем может привести к ухудшению герметичности. Кроме того, ПТФЭ имеет довольно высокий коэффициент теплового расширения. Решением этой проблемы является использование пружины для оказания постоянного давления на тефлоновое уплотнение, например, тарельчатой ​​пружины. Другими популярными уплотнительными материалами являются усиленный ПТФЭ и полиамид (нейлон). Чем тверже материал седла клапана, тем труднее поддерживать надлежащее уплотнение. Для некоторых применений, в которых невозможно использовать мягкие материалы, например, при очень высоких температурах, используются металлические или керамические седла клапанов.

Шаровые краны высокого давления

Рисунок 8: Шаровой кран высокого давления

Как следует из названия, шаровой кран высокого давления работает при высоком давлении жидкости, примерно 500-700 бар. Когда размер клапана увеличивается, он снижает давление, которое может выдержать, и наоборот. Эти клапаны отличаются высокой прочностью и используются в трубопроводных системах с соединениями при одинаковой нагрузке по давлению. Шаровые краны высокого давления ручного типа управляются поворотом рычага на 90 градусов. Моторизованные шаровые краны высокого давления моделируются с помощью электрического сигнала для их работы. Для изготовления клапана используются такие материалы, как углеродистая сталь и нержавеющая сталь 316. Для изготовления деталей клапана, таких как шток, шар и седло, следует использовать дуплекс или другие высокоэластичные материалы. Это помогает выдерживать номинальное высокое давление клапана и максимально допустимый крутящий момент штока привода.

Шаровые краны высокого давления доступны со следующими типами соединений:

• Параллельная трубная резьба по британскому стандарту (BSPP)
• Национальная трубная резьба (NPT) с резьбой
• Компрессионный тип (DIN 2353/ISO 8434-1)
• Конец под приварку

Шаровые краны высокого давления используются в тех секторах, где жидкость хранится в больших количествах и используется в соответствии с их потребностями, например, аквапарки, водораспределительные станции и химическая промышленность.

Разрешения

Для определенных применений желательны или необходимы разрешения. Питьевая вода и газ являются наиболее распространенными. Выбор сертифицированного шарового крана гарантирует, что продукт соответствует важным требованиям безопасности.

Питьевая вода

Эти шаровые краны подходят для питьевой воды и имеют одобрение WRAS, KIWA или DVGW. При использовании с резервуаром для воды они часто работают вместе с поплавковым выключателем для контроля уровня воды.

Рис. 9: Общепринятые сертификаты шаровых кранов для питьевой воды (DVGW, KIWA, WRAS)

Газ

Эти шаровые краны одобрены для газовых приборов.

Рис. 10. Общие сертификаты шаровых кранов для газа (DVGW, GASTEC, EN-331)

Часто задаваемые вопросы

Когда шаровой кран открыт?

Шаровой кран открыт, когда ручка находится на одной линии с трубой, и закрыт, когда клапан расположен перпендикулярно к трубе. Их нужно всего лишь повернуть на 90 градусов.

Что такое шаровой кран?

Шаровой кран представляет собой запорный клапан, который регулирует поток жидкости или газа с помощью вращающегося шара с отверстием. Они могут управляться ручкой или автоматизированы с помощью электрического или пневматического привода.

Как установить шаровой кран?

Вкрутите вход и выход шарового клапана в резьбовой узел. Перед установкой убедитесь, что ручка установлена ​​правильно (параллель открыта).

Могут ли шаровые краны выйти из строя?

Да, шаровой кран может выйти из строя. Распространенными типами отказов являются поврежденное уплотнение (клапан не герметичен на 100%) или мусор, попадающий в клапан (клапан не движется).

Для чего можно использовать шаровой кран?

Шаровой кран можно использовать как запорный, так и регулирующий как для жидкостей, так и для газов. В случае регулирующего клапана отверстие обычно выполнено V-образным.

Что такое кованый клапан?

Кованые шаровые краны создаются путем формования сплавов и металлов в их твердой форме. Металлы и сплавы изгибаются путем нагрева или с помощью инструментов промышленного размера, которые создают сжимающие усилия для изгиба материалов.

• ручные шаровые краны

• электрические шаровые краны

• шаровые краны с пневматическим приводом

Продувочный клапан – принцип работы, типы, схемы, области применения

Основной функцией продувочного клапана является управление непрерывным или прерывистым потоком пара или жидкости под высоким перепадом давления. При установке в систему они удаляют твердые загрязнения из жидкости. В этой статье вы узнаете принцип работы продувочного клапана, рассмотрите схему продувочного клапана и его использование в котлах и компрессорах.

Принцип работы продувочных клапанов

В промышленности продувочные клапаны часто устанавливаются на оборудование, где рабочей жидкостью является вода. Обычно такая вода содержит взвешенные твердые примеси. Поскольку в системе возникают такие механизмы, как испарение или вытяжка, концентрация нерастворенных твердых веществ увеличивается, что снижает производительность системы. Как? Некоторые из этих отложений могут накапливаться и образовывать засоры, нарушающие поток. Кроме того, твердые частицы могут осаждаться на поверхности оборудования и ухудшать теплопередачу. Это снижает эффективность теплообменников и разработанных мер по охлаждению. Таким образом, продувочные клапаны вдоль дренажных линий позволяют удалять эти загрязнения.

Предоставлено: Engcyclopedia

Обычной практикой является последовательное использование двух продувочных клапанов. Один действует как запорный клапан, а другой — как главный продувочный клапан. Обычно запорный клапан открывается первым при сливе и закрывается последним. Однако, чтобы свести к минимуму эрозию поверхностей и седел дисков клапана, оба клапана могут открываться одновременно и быстро.

Кроме того, необходимо соблюдать осторожность, чтобы не допустить захвата частиц накипи и ржавчины внутри клапана, повторно открывая его на короткое время после того, как он был закрыт. Особенно, если изначально было сопротивление при закрытии. Одним из важных параметров работы продувочных клапанов является процент продувки. Он относится к соотношению количества продувочной воды ( V _{продувка} ) к питательной воде ( V _подача ), как показано в приведенной ниже формуле.

Для большинства применений процент продувки составляет от 4% до 10%. Однако он может составлять всего 1%, если система имеет доступ к высококачественной питательной воде. С другой стороны, он может достигать более 20% в критической системе с некачественной питательной водой. В любом случае следует соблюдать осторожность, чтобы удалить как можно больше загрязняющих веществ, но не опорожняя оборудование.

Типы продувочных клапанов

Классификация продувочных клапанов зависит либо от расположения клапана, либо от рабочего интервала. Как правило, продувочные клапаны устанавливаются на поверхности или днище оборудования, в зависимости от скорости осаждения твердых примесей. Кроме того, клапан может работать непрерывно или прерывисто. Обычно клапаны поверхностной продувки работают в установившемся режиме, а клапаны нижней продувки работают с перерывами.

Клапан поверхностной/постоянной продувки

Это подходит для применений, где скорость осаждения твердых примесей относительно медленная. Для простой конструкции клапана этого типа труба вставляется у поверхности уровня воды. Далее вода вместе с примесями проходит по трубе непрерывно, так как клапан нормально находится в открытом положении.

С другой стороны, в более сложной конструкции используется шарнирное соединение с коротким отрезком трубы, подвешенным на поплавке. Таким образом, он удаляет нефть, плавающую на поверхности воды. Как правило, поверхностные продувочные клапаны находят применение в оборудовании, где существует значительное количество испарений. Это связано с тем, что при испарении загрязняющие вещества выпадают в осадок и остаются на поверхности воды. Кроме того, выпуск этих клапанов часто подается в расширительный бак и обеспечивает нагрев теплообменников.

Донный/прерывистый продувочный клапан

Как следует из названия, этот тип продувочных клапанов устанавливается в нижней части оборудования. Их периодически открывают для удаления накопившихся твердых примесей и шлама. В отличие от клапана поверхностной продувки, этот тип не работает в установившемся режиме. Это связано с тем, что длительное открывание быстро снижает уровень воды, что может привести к отключению оборудования. Основным требованием к этому клапану является обеспечение герметичности даже после повторяющихся операций продувки. Также диаметр водосточной трубы должен быть достаточно большим, чтобы пробка не забивалась и не блокировала поток.

Обзор схемы продувочного клапана

Для продувки можно использовать несколько типов клапанов, но дроссельный клапан соответствует всем требованиям. Некоторые из этих требований включают:

• Эффективная обработка при повышенных температурах и давлениях.
• Устойчивость к эрозии и коррозии.
• Постоянная отсечка, особенно для клапанов нижней продувки.

Схема продувочного клапана

Продувочный клапан (предоставлено Powermag)

На приведенной выше схеме показан продувочный клапан с ручным управлением. Важно отметить, что отверстие поддерживает скорость жидкости ниже уровней, которые могут повредить затвор. Кроме того, шток сопрягается с отверстием для надлежащего контроля, а открытая бугель позволяет оператору видеть положение плунжера в корпусе клапана. Большая длина хода штока позволяет предотвратить гидравлический удар, возникающий при слишком быстром открытии или закрытии клапана. На выходе угол отверстия преднамеренно сделан расходящимся, чтобы свести к минимуму эрозию трубопровода и шум ниже по течению.

Применение в котлах и компрессорах

Продувочные клапаны обычно используются в котлах и компрессорных системах. В компрессорах они служат для сброса давления газа в системе в критические моменты, такие как отключение, перезапуск или в случае аварийной ситуации.
