Впускной клапан стиральной машины: отремонтировать или заменить?

За автоматический процесс набора воды в стиральной машине отвечает впускной клапан. Это специальное устройство небольших размеров, которое по требованию программ стирки выполняет подачу воды и когда вода достигнет нужного уровня, процесс прекращается. В целом принцип действия клапана схож с привычным для каждого смесителем. С его помощью также подаётся вода, правда открывать её нужно вручную. На впускном клапане же это действие полностью автоматизированно, что увеличивает вероятность его поломки.

Устройство и принцип действия

Работу клапана регулирует электронный модуль управления. При запуске программы стирки модуль отправляет сигнал на электромагнитную катушку впускного устройства. Напряжение в катушке создаёт электромагнитное поле, которое открывает заслонку в клапане и происходит набор воды. Когда вода набрана в нужном количестве, об этом сообщает управляющему модулю датчик уровня воды. Подача напряжения на катушку прекращается и заслонка закрывается.

Разновидности клапанов

Существуют разные впускные устройства для стиральных машин. Ранее был описан просто сам принцип действия клапана, по факту же процесс работы немного сложнее. Поскольку, воду мало просто запустить в саму машину, её ещё нужно распределить по разным трубкам, причём в разное время процесса стирки.

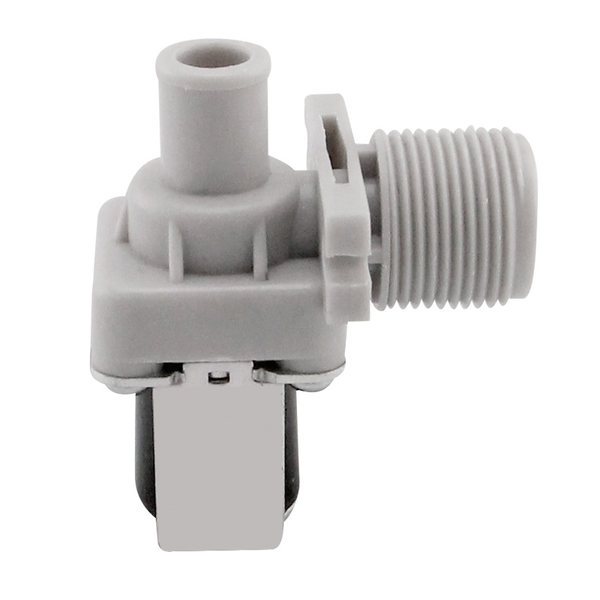

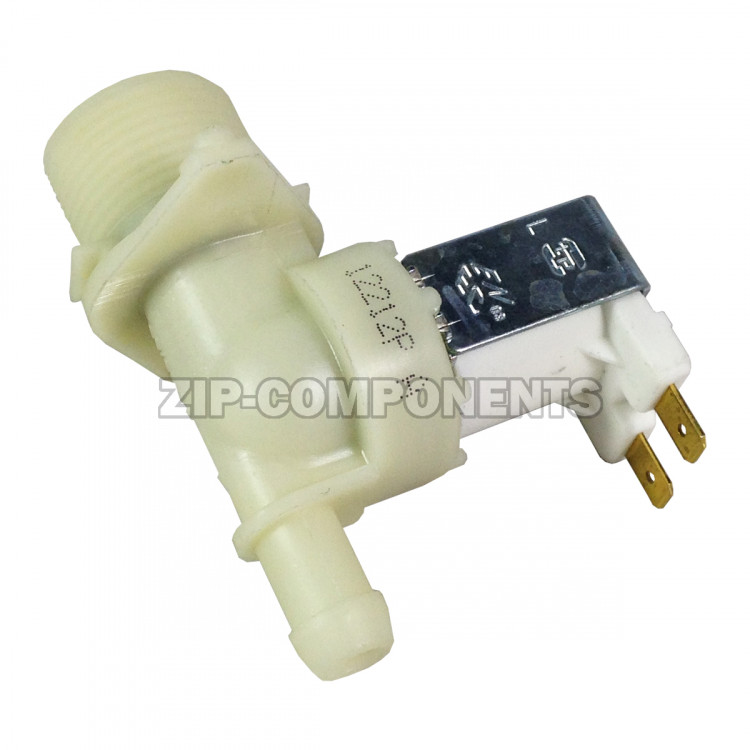

Раньше на стиральные машины устанавливали простые впускные устройства, которые имели лишь одну катушку. Такой клапан просто впускал воду, а направление её в нужный отсек дозатора стиральных средств выполнялось командоаппаратом. Сейчас стиральные машинки с таким достаточно простым принципом действия в продаже не найти. Современные машинки оборудуются уже другой более технологичной системой впуска.

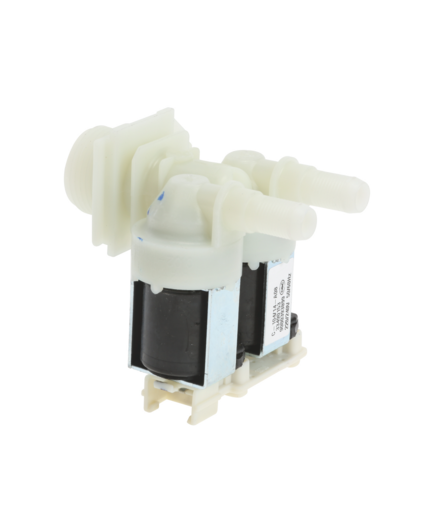

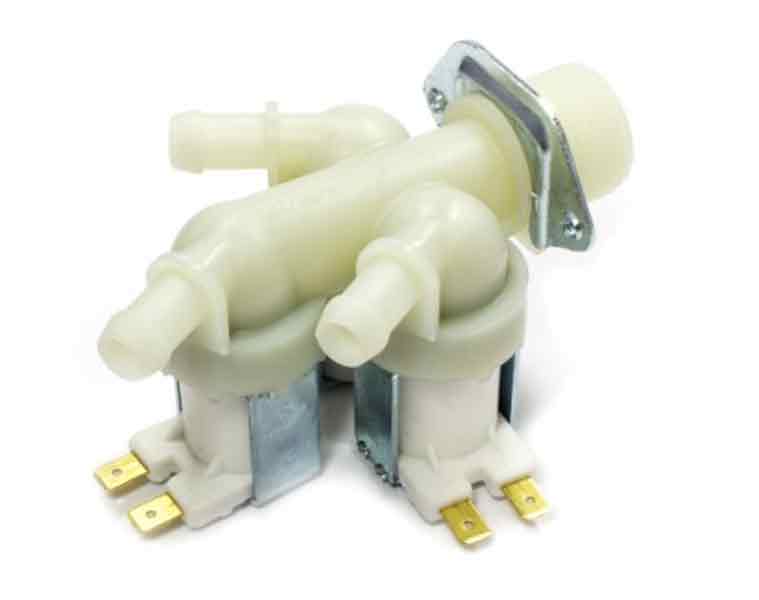

Впускные устройства для стиральных машин могут в себя включать несколько секций с клапанами. Обычно их 2-3 в зависимости от модели. За открытие каждого клапана отвечает отдельная катушка. Чтобы направить воду в нужный отсек подаётся напряжение на определённую катушку и она уже открывает нужный клапан стиральной машины. Когда у клапана только две катушки, направление воды по третьему пути осуществляется при помощи открытия двух секций одновременно.

Проверка клапана

В случае, если в стиральную машину перестала поступать вода, то причина этого в неисправности впускного клапана. Со временем он, как и любое другое устройство, может сломаться. Проверить работу клапана можно следующим образом.

1. Сначала нужно узнать не засорилось ли впускное устройство. Открутите шланг по которому подаётся вода и достаньте фильтр. Он представляет из себя сеточку с небольшими ячейками, которые могут забиться примесями содержащимися в воде. Если она засорена, то её нужно прочистить.
2. Снимите с машины сам клапан и подключите к нему шланг. Откройте воду, при этом впускной клапан воду пропускать не должен.
3. По очереди подайте напряжение на каждую секцию. При поступлении электрического тока на определённую секцию должен открываться соответствующий ей клапан, и через него должна идти вода. Если при подаче напряжения какая-то катушка не реагирует, значит она неисправна.

Выполняйте эти действия максимально аккуратно. Попадание воды на оголённые провода приведёт к короткому замыканию и подвергнет вас удару током. Поэтому, обязательно примите меры по безопасности.

Помимо этого проверить катушки на клапанах можно тестером (мультиметром). Им нужно замерить сопротивление катушек. Если значение будет в диапазоне 2-4 кОм, значит всё хорошо — катушка работоспособна. Другие же значения сопротивления говорят о её поломке.

Целесообразность ремонта

В целом клапан для стиральной машины считается неремонтопригодным. Правда, можно попробовать поменять сгоревшую катушку, но вряд ли результат будет оправдан затраченным усилиям. Целесообразнее приобрести полностью новый клапан и поставить его. Затраты на его покупку не будут большими в сравнении с потраченным временем и силами по замене катушки.

Как поставить новый клапан

Когда у вас есть новый клапан и желание самостоятельно поставить его, делать это нужно следующим образом.

1. Отключите стиральную машину от электросети и закройте кран подающий воду. Отсоединение наливной шланг от машины.
2. Теперь нужно обеспечить доступ к клапану. Он обычно находиться в машинках с горизонтальной загрузкой — вверху, а с вертикальной — внизу. Если клапан размещён в верхней части, то чтобы добраться до него, придётся снимать верхнюю крышку машины. Она крепиться на двух саморезах, которые находятся сзади. Выкрутив их сдвиньте крышку назад, чтобы она вышла из пазов. После чего её свободно можно снять. Если машинка с вертикальной загрузкой, то снимать надо боковую стенку.
3. Добравшись до клапана отсоединить от него провода и шланги. Обычно шланги крепятся с помощью хомутов, которые можно использовать неоднократно. Но встречаются и одноразовые хомуты, в таком случае, приготовьте новые заранее.
4. Освободив клапан от проводов и шлангов, его необходимо отсоединить от самой стиральной машины. Крепится он при помощи защёлок либо болтов. Соответственно надо или отогнуть защёлки или выкрутить болты.
5. Открутив клапан поверните и вытащите его.

Совет. Чтобы не перепутать провода и шланги при обратном подключении сфотографируйте их до момента отсоединения или как минимум промаркируйте.

Когда старый клапан снят можно ставить новый. Действия по установке ровно такие же как и при демонтаже, только в обратном порядке. Установив и собрав всё проверьте результат проделанной работы включив стиральную машинку и запустив процесс стирки.

Как заменить впускной клапан воды в стиральной машине? — пошаговая инструкция с фото

//www.partsdirect.ru/howto/kak_zamenit_vpysknoi_klapan_vody_na_mashinke_s_vertikalnoi_zagruzkoi_instrukciya/

Вам понадобиться:

• 1. Клапан подачи воды клапан подачи воды для стиральной машины Bosch, Siemens, Whirlpool, Daewoo, Candy, Ardo, 1W x 90 °

  425 р.

• 2. Плоскогубцы плоскогубцы BAKU BK-031
  128 р.

• 3. Жидкий очиститель жира для стиральных машин, 250 мл жидкий очиститель жира для стиральных машин, 250 мл

  467 р.

• 4. Мешок для стирки мешок Ozone для стирки, 40х50 см

  236 р.

Как заменить впускной клапан воды на стиральной машине с вертикальной загрузкой и прямым приводом?

Данная инструкция показывает, как заменить узел впускного клапана воды на машине с прямым приводом. Если машина не заполняется водой или заполняется водой даже при отсоединении от сети, замените впускной клапан воды другим, одобренным изготовителем.

---

Содержание:

Шаг 1	Шаг 5	Шаг 9
Шаг 2	Шаг 6	Шаг 10
Шаг 3	Шаг 7
Шаг 4	Шаг 8

---

Шаг 1 —Подготовка

Требуемые детали:

• Клапан подачи воды

Необходимые инструменты:

• Отвертка Phillips
• Отвертка для шлицев
• Плоскогубцы
• Рабочие перчатки

Прежде, чем вы начнете, как обычно, наденьте рабочие перчатки, чтобы защитить руки.

• Отсоедините кабель питания от сетевой розетки
• Перекройте вентили подачи воды
• Отсоедините шланги подачи воды

Переместите машину так, чтобы вы могли отсоединить шланги подачи воды, расположенные в задней части стиральной машины.

Запомните, какой шланг идет к разъему с горячей водой, а какой – с холодной. Используя плоскогубцы, осторожно ослабьте и снимите оба шланга. Соберите разлившуюся воду полотенцем.
• Снимите пластмассовые заглушки с обеих сторон консоли управления
• Выверните винты в основании пульта управления
• Потяните консоль управления немного вперед, а затем, держа ее обеими руками за боковые поверхности, поверните и поднимите вверх в направлении к задней панели

Шаг 2 —Снимите корпус машины

Для этого:

• Отсоедините разъемы электропроводов от верхней панели
• Освободите зажимы, которые крепят боковые стороны машины к задней панели. Используя шлицевую отвертку, поднимите зажимы вперед, чтобы освободить их из пазов на верхней панели
• Поднимите заднюю часть корпуса машины и сдвиньте его вперед
• Переместите корпус в сторону – он нам пока не понадобится
• Отсоедините провода
• Отпустите зажимы корпуса
• Снимите корпус

Шаг 3 —Снимите впускной клапан воды

Сфотографируйте соединения проводов или пометьте их так, чтобы вы могли правильно их подключить в дальнейшем

Далее:

• Потяните разъемы электропроводов на себя, чтобы отсоединить их от электромагнитных клапанов
• Снимите и отсоедините крепежные винты водяных клапанов от задней панели машины
• Используя плоскогубцы, освободите хомут для шланга.
  Отсоедините шланг подачи воды от впускного клапана. Снимите клапан
• Отсоедините пластиковый хомут, крепящий шланг, и снимите старый клапан
• Снимите крепежные винты
• Снимите шланг
• Снимите клапан

Шаг 4 —Установите новый клапан подачи воды

Для этого:

• Установите монтажный кронштейн на новый клапан подачи воды
• Подсоедините внутренний шланг к новому клапану и закрепите его зажимом для шланга
• Прикрепите входной клапан воды к задней панели с помощью крепежных винтов
• Подсоедините провода к новому клапану
• Установите монтажный кронштейн
• Установите винты кронштейна
• Подсоедините внутренний шланг
• Прикрепите клапан к задней панели
• Подключите провода

Шаг 5 —Переустановите корпус машины

Сначала:

• Поместите снятый ранее корпус машины перед ее задней стенкой
• Облокотите корпус машины на ее передний край и немного наклоните его вперед на себя. А теперь немного надавите и продвиньте корпус машины вперед ногами, чтобы придвинуть его максимально к основанию (базе) самой стиральной машины

Затем:

• Опустите заднюю часть корпуса так, чтобы отверстия в его задней части совпали с соответствующими выступами в основании машины (базы). Переустановите пружинные зажимы в верхней части корпуса
• Вставьте провода обратно в разъем на верхней панели машины
• Переустановите корпус
• Установите повторно зажимы
• Вставьте в разъем переключатель проводов

Шаг 6 —Переустановите консоль управления

Для этого:

• Опустите консоль управления на верхнюю панель корпуса машины
• Установите крепежные винты в основании консоли
• Защелкните пластиковые торцевые заглушки с обеих сторонах пульта управления
• Закройте консоль
• Установите винты консоли
• Установите пластиковые торцевые заглушки

Шаг 7 —Переустановите шланги подачи воды

Для этого подсоедините шланги подачи воды к соответствующим разъемам и плотно затяните фитинги шлангов, используя соответствующий сантехнический инструмент. Не прикладывайте излишние усилия, чтобы не сломать пластик на впускном клапане.

Шаг 8 —Подключите воду и питание

Для этого:

• Включите вентили подачи воды и проверьте, нет ли течи в местах выхода шланга из стены и подключения к машине.
• Затяните соединение, если оно протекает.

Включите стиральную машину в розетку и верните ее в исходное положение. Вы сделали это!



Необходимые инструменты:

• Клапан подачи воды
• Отвертка Phillips
• Шлицевые отвертки
• Плоскогубцы

Шаг 9

Также Вам могут пригодиться:

• Набор инструментов
• Очиститель жира

Шаг 10

Эти товары могут Вас заинтересовать:

• Антивибрационные подставки
• Мешок для стирки
• Сливной шланг



Итак, подведем итоги:

Чтобы заменить впускной клапан воды в стиральной машине, следует пройти несколько шагов:

1. Отключить подачу воды и электропитания.
2. Отсоединить шланги подачи воды, открыть консоль управления.
3. Отсоединить провода, снять корпус.
4. Открутить крепежные винты, удалить старый впускной клапан.
5. Поставить новый клапан.
