Коды ошибок посудомоечных машин Electrolux, руководство
Блог Сервисного центра
Ошибка i30: видео
Что делать, если не функционирует посудомойка ? Разработчики предусмотрели отличное средство — специальные коды. Зная их легко провести диагностику, если проблема элементарная, можно починить своими руками.
ПММ бывают 2 типов: с электронным и механическим управлением. На первых есть ЖК-дисплей, отображающий код. На вторых будет мигать индикатор, обычно — «End». В количестве «вспышек» закодирован соответствующий код.
Посудомойки показывают сообщения в 16-ричной системе счисления(например — id0).
Рассмотрим популярные коды ошибок.
i10 / 1 мигание,промежуток в 5с. Не поступает вода: закрыт кран подачи, перегнулся впускной шланг или засорился входной фильтр. Проверьте открыт ли кран, почистите фильтр и шланг от мусора.
i20 / 2 . В течение заданного промежутка, не получилось удалить «отработку». Попробуйте прочистить выпускные фильтры от остатков пищи и мусора, а также дренажный шланг. Самое сложное — «умер» насос.
i30 / 3 . Сработала защита от протечек. Вероятно, немного h3O случайно натекло в поддон. Слейте жидкость , затем наклоните устройство, чтобы вернуть машинку в обычный режим.

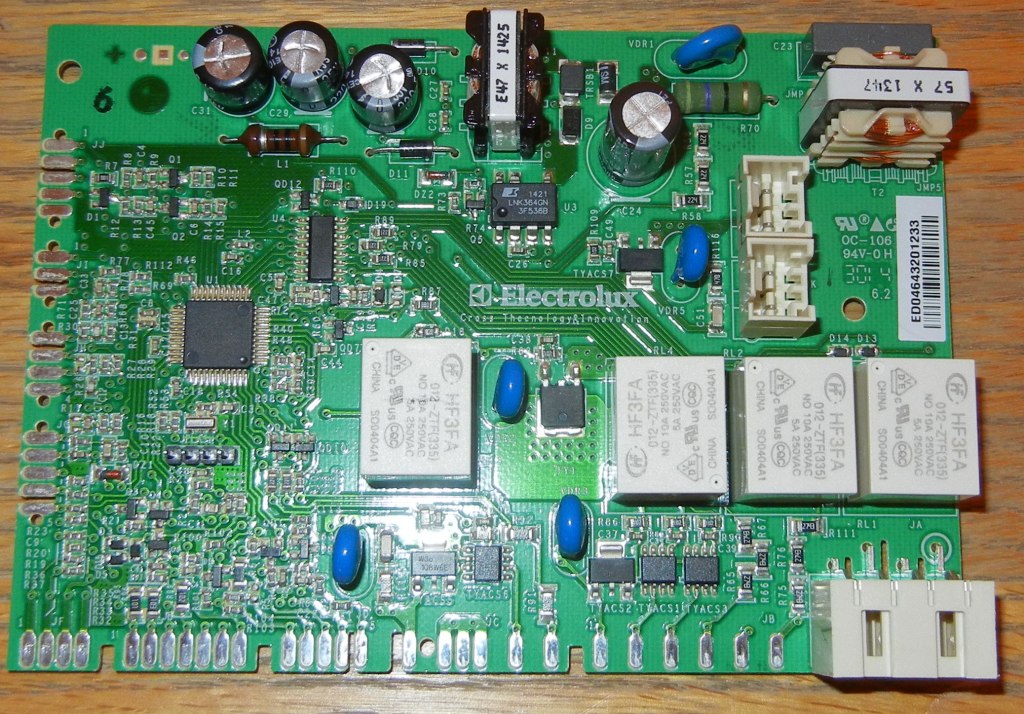

i50 / 5 . Неисправность платы управления. Потребуется помощь профессионала, т.к. проблема электронная.
i60 / 6 . Проблемы с нагревом. Вода или не греется или перегревается.
Возможные причины:
- Неисправен нагревательный элемент(ТЭН).
- Сломался температурный датчик.
- Электропитание.
- Недостаточно рабочей жидкости .
- Циркулярный насос.
- Сбой/поломка главного модуля.
)i70 / 7 . Неисправен термистор нагревателя, техника работает в «холодном» режиме.
i80 / 8 . Сбой в памяти управляющего модуля. Потребуется перезаписать программу или заменить микросхему.
i90 / 9 . Очень серьезная неисправность в центральной плате: невозможно выполнить ни одну программу. Итог — полная замена платы.
iA0 / 10 миганий индикатора. Не крутятся коромысла. Они очищают вашу посуду струйками воды(её скорость, до 150 км/ч!). Самое простое — положили слишком много габаритной посуды. Или произошел скачок/отключение электричества и их заклинило.
iB0 / 11 . Вышел из строя датчик, измеряющий чистоту жидкости. Машина считает,что датчик сломан, когда данных нет более 15-20 секунд.
iC0 / 12 . Наружная панель управления не может подключиться к главной плате. Нужна диагностика и вероятно, замена «мозга».
id0 / 13 . Не функционирует таходатчик (Холла), поэтому обороты двигателя не регулируются, а вода не греется.
iF0 / 14 . Машинка набиралась долго, наверно бак переполнился. Обычно, достаточно слить «отработку» и работа возобновится.
(К слову, вывод таких сообщений имеет большинство
бытовой техники с ЖК-дисплеем.)
Мы рассмотрели основные коды ошибок ПММ Электролюкс. Сделаем вывод, проблемы бывают:
- относительно легкие, такие как чистка фильтра или закрытый водопроводный кран(i10).
- cредние, такие как замена ТЭН(i60), для ремонта нужны небольшой опыт и запчасти.
- трудные — программные, например i90, необходим квалифицированный сервис, со специфическим оборудованием
Надеемся статья была полезной, удачной эксплуатации!
Источник: http://i-slomal.ru/
Помогла ли вам статья?
посудомоечные машины Electrolux
Коды ошибок посудомоечных машин Electrolux
Коды ошибок посудомоечных машин Electrolux
Шведская компания, точнее Шведский концерн Electrolux — один из самых крупных мировых производителей бытовой техники.
Концерн Electrolux — это лидер рынка бытовой техники в Европе и лидирует на третьей позиции в США. Успех концерна — это качество производимой продукции.
С 1994 года марка «Electrolux» успешно завоевывает рынок СНГ. Марка «Electrolux» – вошла в перечень самых старейших марок концерна.
Дата ее рождения — 1919 год. В 1919 году после объединения с AB Lux, название компании меняется на Elektrolux AB, написание компании в дальнейшем будет изменено на настоящее Electrolux лишь в 1957 году.
Высококачественная техника работает долго, надежно, с большими нагрузками. Помощь в ремонте бытовой техники окажут и подскажут: Ремонт посудомоечных машин Electrolux в Днепре.
Но сбои и выход из строя отдельных функциональных узлов свойственен даже самой надежной бытовой технике.
Поэтому предлагаю Вашему вниманию коды ошибок посудомоечных машин Electrolux.
Таблица ошибок, поможет идентифицировать причину неисправности. Запчасти для посудомоечных машин.
Профилактические мероприятия улучшают качество мытья посуды и продлевают срок службы посудомоечной машины. Коды ошибок посудомоечных машин Electrolux.
Знание и понимание устройства посудомоечного оборудования, его функциональных узлов поможет правильно устранить проблемы в работе посудомоечной машины.
Смотреть коды ☇
Ошибка | Причина | Проверить | |
Код | Светодиод | ||
AL5 | LD9 | Превышение времени залива воды. Необходимый уровень не достигнут.  | — цепи, устройства, каналы залива/слива воды, «Аквастоп».Как работает посудомоечная машина. |
| Датчик давления (прессостат) выдает сигнал «ПУСТОЙ» (1-2). Необходимый уровень достигнут. | |||
AL6 | LD10 | Превышение времени слива. | — цепи, устройства, каналы слива воды. |
AL4 | LD9+LD10 | Сработала защита от протечек. | — утечку воды. |
AL3 | LD11 | Превышено время нагрева. Необходимый уровень температуры не достигнут после 45 минут включенного состояния нагревательного элемента. | — нагревательный элемент. — цепи управления нагревом, устройства , отвечающие за нагрев. |
AL1/2 | LD9+LD11 | Датчик температуры NTC короткозамкнут. Сопротивление < 450 Ω. | — Датчик . -замыкание в разъемах/проводах. -температура (> 85°C) |
| Датчик температуры NTC оборван. Сопротивление > 26700 Ω. | — Датчик неисправен / обрыв. — Обрыв в разъемах/проводах — температура (< -5°C) | ||
AL7 | LD10+LD11 | Двигатель заблокирован. | — Двигатель. — Проводка оборвана / повреждена. — Конденсатор короткозамкнут/ оборван. — Тахогенератор. |
AL8 | LD9+LD10+LD11 | КЗ симистора двигателя. | — симистор двигателя на модуле управления. |
Ошибоки посудомоечных машин: Fagor, Whirlpool, Krona, Kaiser, Gorenje, Candy, Zanussi, Electrolux, Ardo, Siemens, Bosch, Ariston, Indesit.
Post Views: 1 889
Метки: ПММ
Ремонт посудомоечной машины своими руками и коды неисправностей ПММ
С развитием прогресса человек пытался всячески упростить жизнь.
На помощь в решении привычных бытовых дел, таких как: стирка, уборка и мытье посуды, пришли модернизированные механизмы, способные значительно упростить весь процесс. Вместо веника появился пылесос, вместо корыта — стиральная машина. Эти изменения коснулись и мытья посуды, которое благодаря посудомоечной машине стало намного проще и быстрее. Однако, как и все остальные бытовые приборы, такой механизм способен выйти из строя. Чтобы все починить в специализированной мастерской, придется потратиться не только на доставку тяжелого ПММ, но и на его немедленный ремонт. Отличным решением станет самостоятельный ремонт посудомоечной машины, который придется по душе каждому.
Принцип работы посудомоечных машин
ПММ упрощает процесс мытья посуды, превращая его в удовольствие. Вытяните моющее средство, выберите нужный режим и нажмите кнопку, и через какое-то время ваша посуда будет чистой, а главное сухой. Согласитесь — приятно, к тому же не составит особого труда. К сожалению, машину нужно постоянно обслуживать – установка, замена фильтров и прочих расходников.
Чтобы скорее выявить и устранить проблему, неплохо знать устройство посудомоечной машины. Подводя итог принципу работы, можно оценить сложность технологического процесса внутри прибора.
Посудомоечная машина работает по следующему принципу, при этом каждое действие совершается поэтапно в такой последовательности:
- Предраковина. Вода поступает в ПММ под давлением через специальный впускной клапан. На этом этапе вода удаляет с поверхности посуды крупные остатки пищи. Грязь оседает в специальных фильтрах, которые впоследствии можно заменить. На этом этапе моющее средство постепенно моется в соответствии с дозировкой той или иной программы.
- Основная автомойка. По трубе водопровода через специальный солевой фильтр вода поступает в систему ПММ. В качестве регулятора количества воды выступает поплавок, который срабатывает от реле давления. Таким образом, когда вода поднялась до нужной отметки, начинается нагрев в соответствии с нужной температурой и режимом стирки.
Грязная вода несколько раз фильтруется, после чего поступает в следующий цикл. - Промывка. На этом этапе вода нагревается до высокой температуры, после чего с помощью специального насоса поступает в зону мойки. Форсунки Splinker распыляют воду под давлением за счет вращения крыльчатки. Горячая вода не только убивает оставшиеся бактерии, но и значительно ускоряет процесс сушки.
- Сушка. На данном этапе есть два варианта сушки, все зависит от фирмы и модификации посудомоечной машины. Если в вашем ПММ есть режим турбосушки, то весь процесс происходит за счет вентилятора, который выгоняет весь горячий воздух наружу. Во втором случае используется конденсационный метод сушки, который происходит за счет остаточной температуры, возникающей в процессе ополаскивания. Таким образом, пар просто стекает через стенки в дренажную систему.
- Слив. На завершающем этапе вся грязная вода удаляется в канализацию.
Грязная вода несколько раз фильтруется, после чего поступает в следующий цикл. На первый взгляд устройство ПММ может показаться совсем несложным.
Все фирмы и модели таких устройств имеют схожий принцип работы, но в погоне за новыми технологиями некоторые вещи модифицируются.
Основные причины поломок посудомоечных машин
Практически любые электромеханические устройства имеют слабые места, посудомоечные машины в данном случае не исключение. Если вы собираетесь делать ремонт самостоятельно, то лучше сразу обратить внимание на самые основные проблемы, которые могут встретиться в вашем ПММ. Возможно, поломка не такая серьезная.
Чаще всего посудомоечные машины выходят из строя по следующим причинам:
- Падение напряжения в сети. Это возможно, если вы не обезопасили прибор дополнительным автоматическим выключателем или качество проводки в квартире оставляет желать лучшего;
- неправильно подобранные или некачественные моющие средства. Возможно, вы использовали не назначенное средство для мытья посуды или использовали просроченный товар;
- повышенная жесткость воды. Как и в стиральных машинах, высокое содержание минеральных солей в воде может вызвать накипь. Мелкие частицы, содержащиеся в воде, могут со временем оседать в системе;
- плохой уход за устройством. Если долго не менять фильтры и «расходники», то поломок не избежать;
- неправильная установка PMM. Также на работоспособность устройства может повлиять небрежность при установке. Возможно, вы воспользовались услугами некомпетентного работника;
- повреждение датчиков. Система ПММ работает в достаточно грязной агрессивной среде, и со временем датчики загрязняются, вплоть до полной остановки всего цикла стирки.
Как и в стиральных машинах, высокое содержание минеральных солей в воде может вызвать накипь. Мелкие частицы, содержащиеся в воде, могут со временем оседать в системе; Когда соберетесь все устанавливать своими руками, лучше внимательно изучить инструкцию. Он поможет вам определить правильную схему подключения, чтобы избежать устранения неполадок в процессе эксплуатации. Ведь чаще всего «посудомойка» выходит из строя из-за того, что забиваются фильтры, форсунки, клапаны и другие механизмы устройства.
Внимательно следите за напряжением внутри сети, а также за напором воды при подаче и сливе нечистот. Лучше проводить регулярное обслуживание с заменой всех необходимых «расходников», чем потом получить внушительный чек от ремонтной компании.
Ремонт посудомоечной машины своими руками. Диагностика и устранение неполадок посудомоечных машин своими руками
Если вы правильно провели диагностику, то есть причину неработоспособности ПММ я выявил, то пора переходить к непосредственному ремонту устройства. Советуем сразу обзавестись набором отверток разного диаметра, мультиметром, а также прокладкой и пассатижами. С таким набором инструментов ремонт пройдет намного легче и быстрее. Так как во всех случаях индивидуальный подход к решению проблемы, каждую проблему лучше разобрать подробно.
Ремонт посудомоечной машины своими руками. Отсутствие реакции на нажатие кнопок
Если на панели управления посудомоечной машины нет индикации, то скорее всего в сети нет напряжения.
Чтобы проверить это, воспользуйтесь мультиметром, измеряющим напряжение в розетке. Возможно упал, тогда ПММ даже не включится. Затем нужно проверить качество проводки. Бывает, что сработал автоматический выключатель, тогда его нужно снова включить.
Если дисплей по-прежнему функционирует, а «посудомойка» не реагирует на нажатие кнопок, то нужно проверить дверь. Бывает, плохо закрывается, тогда специальный датчик не дает ПММ выполнять дальнейшие команды. Неплотно закрытая дверь может сопровождаться предупреждающим сигналом. Если после этих действий ничего не произошло, то разборки не избежать.
Если предыдущие действия не помогли устранить проблему, то они применяются следующим образом:
- Открыв все крепления, снимите переднюю панель посудомоечной машины.
- Найдите распределительную коробку и откройте ее. Он предназначен для распределения поступающего напряжения в систему приборов. Это происходит за счет клемм, которые могут засориться или окислиться, так как находятся во влажной среде.
- Снимите болты с клемм, чтобы снять провода. С помощью наждачной бумаги зачистите клеммы, затем соедините контакты в той же последовательности. Проверьте контакты на наличие повреждений и деформаций.
- Если не помогло, то нужно «прозвонить» всю цепочку, чтобы выявить поврежденный участок. Подходящие к коробке провода от сети отключают, после чего проверяют мультиметром. Обратите внимание, что питание ПММ должно быть отключено, а вода слита.
- Если измерительный прибор показал целостность проводника, то его придется продолжать ремонтировать. В обратном случае достаточно купить кабель нужной длины с соответствующими параметрами и заменить его.
- Если вы все-таки рискнули, и решили пойти «дальше», то советуем для начала найти электрическую схему вашей посудомоечной машины в прилагаемой инструкции или в интернете.
- После этого последовательно проверить цепь тестером на наличие обрывов. Места расположения соединений на схеме обычно обозначают маленькими кружками и проводят измерения. Если несколько элементов объединяются баркомпаундной линией, то их размещают в общем блоке, например, пусковом реле или дисплее.
- Когда звенья электрочашек не «прозваниваются», они заменяются соответствующими клеммами, приборами или проводами.
Если несколько элементов объединяются баркомпаундной линией, то их размещают в общем блоке, например, пусковом реле или дисплее.«Ника» Цепь электрическая, двигаться последовательно. Внимательно проверьте каждый сайт, чтобы обнаружить проблему. Обратите внимание, что для выполнения любого элемента в цепочке необходимо, чтобы «+» соединялся с «-». Иногда можно внешне определить, что один из конденсаторов или резисторов засорился или прибор вышел из строя. Наилучшего терпения, и результат не заставит себя ждать.
Ремонт посудомоечной машины своими руками. Водопровода нет
Когда открыли кран подачи, обнаружили, что вода не поступает в систему посудомоечной машины, то, скорее всего, проблема в клапане. Также есть вероятность, что фильтр был забит.
В этом случае ремонт осуществляется следующим образом:
- Разверните ПММ, чтобы добраться до клапана. Он находится в нижней части обратной стороны устройства. Сливной водопровод.
- Отсоедините «посудомойку» от трубы.
- Снимите фильтр и промойте под струей воды. Если он не подходит — замените новым.
- Отключите выводы на катушках клапанов, к которым подходит напряжение. Проверить клапан тестером.
- Если показывает нулевое сопротивление, то, скорее всего, внутри произошла обмотка.
- Если сопротивление мало, то неисправность внутри клапана.
Он находится в нижней части обратной стороны устройства. Сливной водопровод.Если чистка фильтра не помогла, а проверка работоспособности клапана не дала положительного результата, лучше заменить устройство. Учтите, что он должен иметь соответствующие параметры и размер, чтобы вы могли легко установить его на старое место.
Ремонт посудомоечной машины своими руками. Вода не сливается в конце раковины
Такая неисправность чаще всего возникает в том случае, если забился слив канализационной трубы.
Чтобы выявить и устранить проблему, выполните следующие действия:
- Отсоединить сливную трубу от канализационной системы. Если она забита — прочистите.
- Также причина может быть в сливном насосе. Вытащите и напишите проще. Если он не работает, помпу проверяют мультиметром.
- Проверьте все фильтры на наличие загрязнений. Очистите или замените их при необходимости.
Если она забита — прочистите.Ремонт посудомоечной машины своими руками. Машина в рабочем состоянии, но мойка не начинается
Если вы можете включить свой ПММ, дисплей работает, вода набирается, а первый цикл стирки не начинается, то вам необходимо сделать следующее:
- Прислушайтесь к электродвигателю. Если он начинает издавать звуки, которых вы раньше не слышали, то, скорее всего, неисправность именно в нем. Также возможен вариант, что заклинил насос, в результате чего двигатель не может функционировать.
- Бывает, повреждена обмотка двигателя. Затем нужно отсоединить выводы, после чего проверяется с помощью мультиметра. Результат поможет выявить места на обрыв обмотки, либо на замыкание между витками. Тогда придется полностью заменить электродвигатель, либо вызвать специалиста, чтобы он перемотал катушку двигателя. Сделать перемотку самостоятельно очень сложно, лучше доверить это дело профессионалу.
- Если реализуете посудомоечную машину Индезит в собственный ремонт, то в случае отказа двигателя и буксировки звука при его запуске постарайтесь найти блок питания устройства. Вооружившись тестером, «прозвоните» все участки цепи для выявления поврежденных элементов.
Тогда придется полностью заменить электродвигатель, либо вызвать специалиста, чтобы он перемотал катушку двигателя. Сделать перемотку самостоятельно очень сложно, лучше доверить это дело профессионалу.Ремонт посудомоечной машины своими руками. Вода перестала нагреваться
При такой неисправности есть несколько причин, каждая из которых имеет свой способ ремонта и диагностики.
Отсутствие нагрева воды в посудомоечной машине может быть вызвано следующими причинами:
- Нагревательный элемент (ТЭН). В этом случае достаточно отключить ТЭН, после чего он является проверочным мультиметром. При обнаружении сопротивления покупаем новый ТЭН.
- Датчик температуры и таймер не работают. Определить проблему в этом случае достаточно проблематично, ведь нужно будет отследить всю последовательность контактов от таймера до Тана. В этом случае лучше не рисковать, а обратиться к специалисту.
Определить проблему в этом случае достаточно проблематично, ведь нужно будет отследить всю последовательность контактов от таймера до Тана. В этом случае лучше не рисковать, а обратиться к специалисту. Ремонт посудомоечной машины своими руками. Посудомоечная машина издает странные звуки
Если ваше устройство стало шуметь громче обычного, то при первой же проблеме такого рода лучше остановить процесс стока. Скорее всего, в систему попали осколки стекла или металла. Это происходит, когда подшипники уже изношены. Вы сразу это поймете, ведь качество стирки значительно снизится. Кроме того, крыльчатка насоса может деформироваться или выйти из строя. В любом случае лучше разобрать двигатель, и проверить детали. В этом случае достаточно заменить изношенные элементы новыми. После замены ваш двигатель должен работать ровно и мягко, без посторонних звуков.
Ремонт посудомоечной машины своими руками. Фурнитура для реверсивной остановки
Основной причиной такой поломки может быть обрыв обмотки на катушке электродвигателя.
Катушку достаточно заменить самостоятельно, либо обратиться в сервисный центр за помощью специалиста. Напомним еще раз, что лучше не перематывать своими руками. Также бывают случаи, что реверс отсутствует из-за выхода из строя таймера. В любом случае, если вы обнаружили такую поломку, советуем доверить ремонт посудомоечной машины, будь то Bosch, Electrolux, Indesit, Zanussi или любого другого производителя специализированным сервисным центрам.
Ремонт посудомоечной машины своими руками. Посудомоечная машина дает течь
Для такой проблемы есть несколько причин возникновения, которые решаются достаточно просто. Нужно визуально осмотреть место протечки. Если из двери льется вода, то, скорее всего, износился уплотнитель. В этом случае достаточно заменить его на новый.
Если течь с обратной стороны посудомоечной машины, то тут может быть несколько вариантов:
- Подающий шланг поврежден, через трещину просачивается вода.
- Уплотнительная прокладка насоса деформирована.
- Повреждение в системе слива.
Устранить такие проблемы достаточно просто, нужно только заменить шланги и прокладки. После того, как вы установили новинки, вы обязательно зажмете их хомутами. Это поможет в дальнейшем избежать новых утечек.
Ремонт посудомоечной машины своими руками. «Посудомоечная машина» перестала сушить посуду
Такая неисправность чаще всего встречается у ПММ, оснащенных функцией турбосушки. С большой вероятностью вы просто порвете обмотку на вентиляторе. Если при визуальном осмотре вы обнаружили, что обмотка осталась целой, то дело в цепи включения. Затем возьмите тестер и проверьте клеммы включения. При необходимости замените вентилятор. Возможно, на клеммах скопилась пыль, тогда достаточно их почистить.
Как видите, произвести самостоятельный ремонт посудомоечной машины любой фирмы достаточно просто, важно знать некоторые особенности, и иметь при себе мультиметр. Мы привели вам пример самых частых проблем в ПММ, которые вы можете диагностировать и ремонтировать своими руками.
Если ваши действия не привели к желаемому результату, лучше обратиться в сервисный центр. Кроме того, по гарантии вам должны отремонтировать бесплатно. Также советуем обратить внимание на распространенные коды неисправностей, которые помогут моментально выявить причину поломки в посудомойке или другом производителе.
