Коды ошибок сма атлант: Коды ошибок стиральных машин Атлант — полный список

Достоинства и недостатки стиральных машин «Атлант»

Исходя из постоянного спроса на модели Атланта, можно сделать вывод, что в целом, качество продукции устраивает потребителей. Но как и в любой сфере имеется ряд как положительных, так и отрицательных моментов. Для начала рассмотрим достоинства стиральных машин этой марки:

• Цена: стоимость изделий входит в средний сегмент и продукция завода является одной из самых доступных.
• Долговечность: качественные материалы и надёжная сборка являются гарантией, что продукция прослужит не один год. Большое количество пользователей в отзывах отмечают, что машинкам уже более 10 лет, а они находятся в исправном рабочем состоянии.
• Лёгкость управления: несмотря на то, что некоторые модели имеют более десятка заложенных программ стирки, управляются машины легко и просто. Чего часто нельзя сказать о моделях других зарубежных производителей.
• Уровень шума: у машинок довольно низкое значение до 59 дБ: это не совсем тихо, но вполне комфортно.
• Класс стирки А: это указано на всех моделей марки. Это означает, что качество мойки максимально высокое.
• Небольшие габариты: в сериях компании представлены изделия, которые без труда поместятся даже в самую маленькую квартиру.

Класс энергопотребления можно отнести как к достоинствам, так и к недостаткам машинок — это зависит от определённой модели. Показатель варьируется от А до А+++, соответственно, чем меньше плюсов в обозначении, тем больше придётся платить за электроэнергию.

Вы стираете обувь в машине?

О-да!Нет

Из отрицательных сторон выделяют следующие параметры:

• недостаточное качество отжима: если в маркировке изделия стоит класс С, то показатели хорошие. Но если присутствует обозначение D, значит качество отжимания — посредственное.
• Двигатель коллекторного типа: по сравнению с инверторным, обходится гораздо дешевле, но проигрывает инвертору в техническом плане.
• Недочёты в конструкции и работе: скопление мусора между барабаном и пластиковыми накладками, вибрация во время отжима, а также капающие остатки воды с крышки люка при открытии — всё это относится к частым жалобам потребителей.

Сколько реально работают

Как отмечалось ранее, стиральные машины Атлант у многих владельцев эксплуатируются без нареканий уже более десятка лет. Сам производитель установил повышенный гарантийный срок обслуживания, который составляет 3 года. Изделия приспособлены к работе в условиях российских электрических сетей и качества воды — эти параметры обуславливают длительный срок службы машин в течение десятков лет.

ATLANT 60у1010

Причина популярности в нашей стране

Несмотря на кажущийся скромным ассортимент изделий, тщательно продуман по функциональности и способен удовлетворить практически любой запрос потенциального покупателя. Стиральные машины «Атлант» имеют широкий функционал с большим количеством программ для стирки вещей из разнообразных материалов.

Те, кто предпочитает простоту в управлении, могут выбрать технику с механическим регулированием и без дисплея. При выборе стиральных машин покупатели с каждым годом становятся избирательнее и часто обращают внимание не на бренд, а на технические характеристики, функциональность и технологичность.

Эти качества органично сочетается в надёжной и недорогой технике белорусского производителя. Вот почему всё больше покупателей останавливают свой выбор именно на стиральных машин «Атлант».

Обзор покупаемых моделей

Производитель выпускает модели с разными значениями габаритов, программами и скоростями отжима. Все они имеют фронтальную загрузку, но при небольших размерах не составит труда подобрать машину для любого помещения. Рассмотрим несколько популярных вариантов изделий и их технические характеристики и особенности.

Модель 50у102

Компактная стиральная машина белого цвета с максимальным весом белья — 5 кг. Имеет фронтальный тип загрузки и множество режимов стирки. Размеры изделия 60*40*85 см — эта модель подойдёт для небольших помещений.

Относится к серии Maxi Function и оснащена дисплеем, на котором высвечивается необходимая информация о стирке и о наличии проблем или ошибок. У этой модели, как и у остальных машин серии, имеется функция самодиагностики.

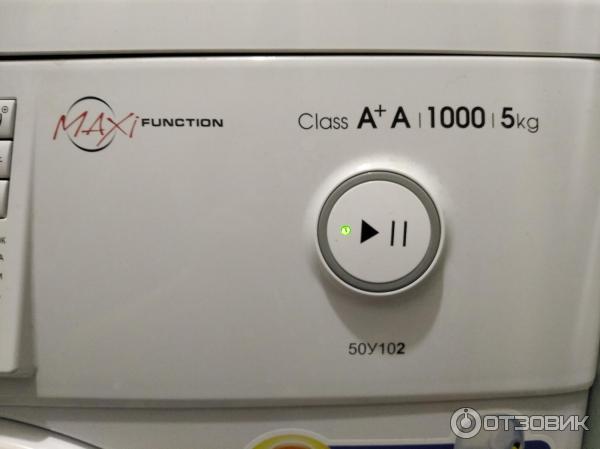

ATLANT 50у102

Из достоинств стиралки выделяют:

• большое количество программ: 15 основных и несколько дополнительных функций;
• довольно хороший класс электропотребления А+;
• возможность выбора скорости отжима и его отмены;
• по корпусу и контроль за уровнем пены;
• таймер, позволяющий отложить «старт» до 24 часов;
• имеется возможность выбора температурного режима стирки и сигнал окончания программы.

К недостаткам относятся следующие параметры:

• отсутствие защиты от детей;
• пластиковые детали в конструкции.

«Атлант» 40м102

Принадлежит к малогабаритным изделиям за счёт своей глубины, которая составляет всего 33 см. Но вместимость барабана довольно большая для такого размера — 4 кг.

Панель модели 40м102

Плюсы модели:

• высокий класс стирки — А, а также хорошая экономичность в плане потребления электроэнергии — А+;
• контроль за дисбалансом и пенообразованием, который предупреждает возможные поломки изделия;
• хороший выбор основных программ стирок — их 15, включая цикл для шерстяных вещей;
• возможность изменения температурного режима;
• наличие сигнала об окончании работы.

Минусы:

• нет блокировки от детей;
• отсутствие защиты от возможных протечек;
• малый объём загрузки.

Модель 50у107

Относится к серии Multi Function, к особенностью которого является наличие «ночного режима». Ещё до 2017 года машины серии отжимали с предельным цифрой 1000 оборотов, после добавилось значение в 1200.

Загрузка белья составляет 5 кг и размеры 85x60x42 см. Управление электронное, информация о программах стирки и ошибках выводится на цифровой дисплей.

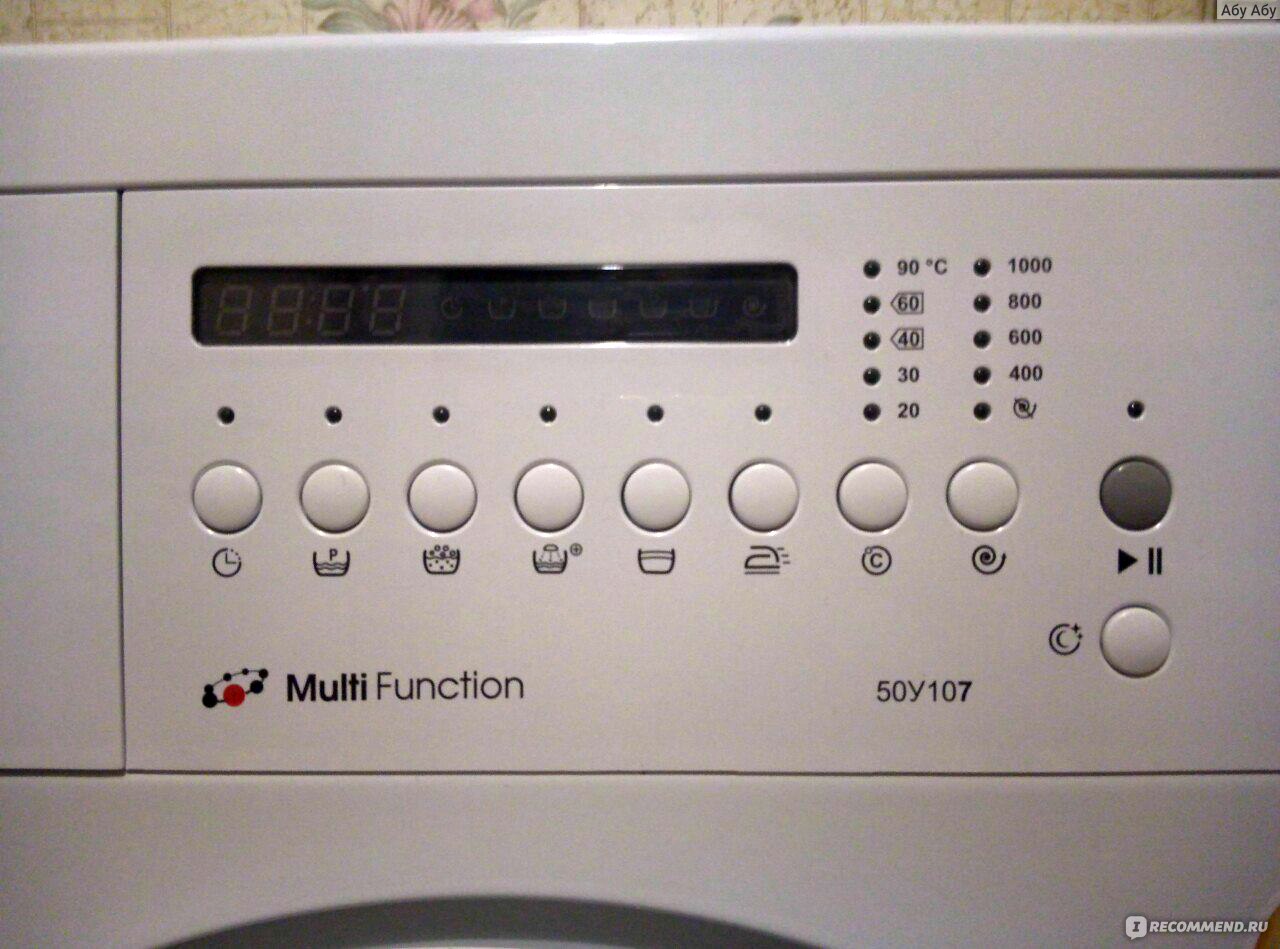

Атлант 50у107

Из достоинств этой СМА выделяют:

• хорошая экономичность — А+;
• наличие 15 основных программ и ряд дополнительных опций;
• защита от протечек по корпусу;
• блокировка от детей;
• функция деликатного отжима и остановки с водой в баке;
• возможность отсрочки начала стирки до 24 часов.

• Из минусов по отзывам часто отмечают наличие воды после стирки в уплотнителях и лотке для порошка.

Перекрываете кран подачи воды после стирки?

О-да!Нет.

ATLANT 70с1010

Машина относится к типу отдельно стоящих и имеет фронтальную загрузку вещей. Модель управляется с помощью цифрового дисплея, загрузка белья составляет 7 кг. К плюсам стиральной машины относят следующие характеристики:

• экономичность: класс электропотребления А+++;
• функциональность: содержит в арсенале 15 программ, в том числе и для шерсти;
• вместительность;

• отсрочка стирки: встроен таймер с функцией отсрочки программ до 24 часов;
• большой и удобный загрузочный люк;
• безопасность: имеется защита от детей и контроль уровня пены, также защищена от протечек по корпусу.

Из минусов выделяют то, что стиральная машина шумновата и имеет большие габариты.

ATLANT 70с1010

ATLANT 60у1010

Данная модель из серии SMART Аction выделяется дизайнерским решением исполнения и управления: правильными линиями и сдержанным стилем. Эта серия разработана компанией в 2013 году и собрала в себе современные технологичные наработки. Загрузка белья — 6 кг. Количество программ — 16.

Плюсы модели:

• экономичность стирки — класс А++;
• широкий выбор как основных, так и дополнительных программ;
• защита от детей, протечек по корпусу;
• контроль дисбаланса и уровня пены;

• увеличенный на 5% объём барабана и габаритный люк, в который без проблем загрузятся вещи больших размеров;
• антибактериальная пропитка уплотнителя;
• бак сделан из высокопрочного композитного материала;
• функция контроля полного использования стирального порошка.

Из минусов отмечают наличие громких щелчков при переключении программ, слабый механизм держания люка.

Производитель Атлант ответственно подходит к контролю качества продукции на каждом этапе сборки. Поэтому стиральные машины отличаются надёжностью и высоким качеством стирки. Кроме того, изделия имеют простое и понятное на интуитивном уровне управление, которое не вызывает проблем при эксплуатации.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Лаконичный дизайн и разнообразные модели от узких до стандартных размеров позволяют подобрать технику для любого дома. Немаловажную роль играет и цена на продукцию, которая отличается умеренностью. Поэтому модели Атлант станут отличным вариантом для экономной и практичной покупки.

Видео

Отзывы потребителей

Каталог стиральных машин «Атлант» с характеристиками

Коды ошибок стиральной машины Атлант

Узнайте код ошибки, расшифровку кода ошибки и возможные неисправности, сообщите нашему мастеру и сократите время ремонта стиральной машины Атлант.

SEL

Модуль интерфейса

Замена модуль интерфейса

F1

Не отображается

F2

Неисправен температурный датчик

Замена ТЭНа

F3

ТЭН

Проверка контактов, замена ТЭНа или модуля управления

F4

Электронасос

Проверка состояния крыльчатки, заменить электронасос

F5

Электроклапан

Проверка отсутствия засорения в системе подачи води, состояния контактов, замена электроклапана или модуля управления

F6

Электродвигатель

Проверка контактов, замена электродвигателя или модуля управления

F7

Несоответствие частоты электросети (Герц)

Профилактика электросети

F8

Датчик-реле уровня

Проверка контактов, герметичности баллона, замена датчика-реле уровня или модуля управления

F9

Электродвигатель

Проверка контактов, замена электродвигателя или модуля управления

F10

Электрозамок блокировки дверцы или модуль управления

Проверка контактов, замена эл-замка или модуля управления

F11 или (DOOR)

Электрозамок блокировки дверцы

Регулировка, проверка контактов, замена эл-замка или модуля управления

F12

Электродвигатель

Проверка контактов, замена электродвигателя или модуля управления

F13

Незапрограммирован модуль управления

Замена модуля управления

F14

Незапрограммирован модуль управления

Замена модуля управления

F15

Протекание воды (В СМА с системой АКВАСТОП)

Устранение причин протекания

Коды ошибок стиральных машин других моделей

Гарантия

• Гарантия на проводимые работы составляет 6 месяцев.
• Выдается квитанция с описанием проведенных работ, номером заказа и датой проведения работ.
• При наступлении гарантийного случая мастер в течение 3-х дней производит либо исправление дефекта, либо возвращаются деньги.

Расшифровка кодов ошибок стиральных машин «Атлант»

Проблемы могут быть в следующих узлах СМ:

• Осмотреть все места в СМ, откуда может протекать вода: заливной и сливной шланги, люк и его манжета, дозатор, внутренние патрубки, бак
• Заблокирован заливной клапан: прочистить, если неисправен — заменить
• Протекает сливной насос: вряд ли его удастся починить, придется менять
• Образуется много пены: смотрите описание ошибки «None»
• Неисправность или обрыв в цепи управления одного из датчиков: прессостата (уровня воды), контроля протечек
• Неверная установка или ошибка подключения сливного шланга к канализации
• Сбой электроники

Коды ошибок стиральных машин Атлант (f13, f3, f9, f5 и другие): расшифровка

Стиральные машины «Атлант» от отечественного производителя имеют хороший набор функций, в том числе систему самодиагностики неисправностей. При сбоях в работе прибор уведомляет об этом пользователя и помогает определить характер поломки. Зная расшифровку кодов ошибок стиральных машин «Атлант», можно выявить причину неполадки и попытаться собственноручно ее устранить. В нашей статье перечислены все ошибки указанных агрегатов, их значение и способы решения проблемы.

Расшифровка кодов ошибок

Перед тем как приступить к устранению неисправности, необходимо правильно считать код и расшифровать его значение. Проще всего это сделать в моделях с информативным дисплеем, например, 45У102, 50C102, 50У87, 45У82, 50У102. В агрегатах без дисплея – моделях 35M101, 50С81, 50С82, 50У88 – ошибка определяется по свечению определенной комбинации индикаторов. Например, мерцание третьего и четвертого диода означает, что возникла ошибка F3 в стиральной машине «Атлант». Данный код указывает на проблемы с нагревательным элементом.

Далее приведена таблица с перечнем кодов, описанием неполадок и их возможных причин.

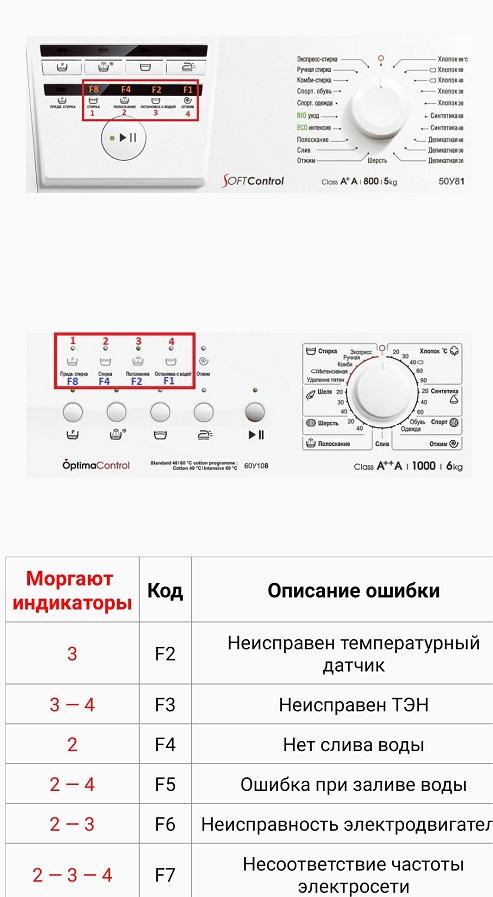

Код ошибки (для моделей с дисплеем)	Комбинация сигналов индикаторов (для машинок без дисплея)	Описание неполадки	Причины и/или способы устранения
Sel	Не светится ни один индикатор	Неисправность селектора программ	Проверить исправность селектора. Заменить интерфейсный модуль
None	Светятся все лампочки	Повышенное пенообразование в барабане	Некорректно выставлена программа для заложенного типа ткани. Превышена дозировка моющего средства. Выбрать другой режим стирки, сменить стиральный порошок
F2	Горит 3-й диод	Неисправность датчика температуры	Проверить на предмет повреждения контактные электрические цепи, температурный датчик и электронный модуль. Заменить неисправный элемент
F3	Светятся 3-й и 4-й индикаторы	Выход из строя ТЭНа	Проверить исправность нагревательного элемента и электрической цепи. Удостовериться в работоспособности модуля управления
F4	Горит 2-й светодиод	Поломка сливного насоса	Устранить засоры сливной системы. Очистить от загрязнений помпу. Убедиться в слаженной работе управляющего модуля и контактов
F5	Мигает 2-й и 4-й индикатор	Неисправность впускного клапана	Провести чистку заливного фильтра. Осмотреть заливной шланг на предмет повреждения и пережатия. Удостовериться в достаточном напоре воды в водопроводе. Проверить работоспособность электромагнитного клапана и его контактов. Исключить поломку модуля управления
F6	Горит 2-й и 3-й индикатор	Неполадки с реверсным реле	Проверить и при надобности заменить реле. Убедиться в исправности электромотора
F7	Мигает 2-й, 3-й и 4-й диод	Проблемы с питанием электросети	Осмотреть фильтр помех. Проверить модуль управления. Устранить проблемы с электричеством
F8	Светится 1-й индикатор	Превышение количества воды в баке	Провести проверку прессостата и его контактов. Удостовериться в герметичности баллона. Измерить показатели работы электронного блока. Проверить работоспособность заливного клапана
F9	Горит 1-й и 4-й светодиод	Выход из строя тахогенератора	Проверить таходатчик и электромотор. Исключить поломку электронного модуля
F10	Светится 1-й и 3-й индикатор	Поломка УБЛ загрузочного люка (машинка не включается)	Проверить исправность замка и его электрической цепи, а также модуль управления. Заменить блокировочное устройство или электронный блок
Door	Мигает 1-й, 3-й, 4-й индикатор	Неисправность замка загрузочного люка	Убедиться в плотности закрытия и правильности положения дверцы. Измерить показатели работоспособности электронного замка и его контактов. Проверить модуль управления
F12	Наблюдается свечение 1-й и 2-й лампочек	Неполадки с электродвигателем	Провести проверку мотора и его обмотки. Удостовериться в исправности управляющего блока и его контактов. Заменить выявленные неисправные элементы
F13	Горит 1-й, 2-й и 4-й индикатор	Другие неисправности	Провести проверку всех узлов электрических цепей и модулей
F14	Светится 1-й и 2-й светодиод	Сбой в программном обеспечении	Заменить электронный модуль
F15	–	Протечка воды	Убедиться в целостности и герметичности резиновой манжеты люка. Проверить все элементы сливной системы на предмет повреждения. Исключить повреждение бака

Если вы не имеете навыков серьезного ремонта техники, при проблемах с элементами двигателя (ошибка F9 в стиральной машине «Атлант») или неполадках электроники (коды F13, F14) лучше доверить работу профильному специалисту.

Видео

Из следующего видео вы узнаете, как можно устранить ошибку F13 на стиральной машине «Атлант».

Молодая домохозяйка, с головой погружена в воспитание детей и ведение домашнего быта. Как мама, может быстро придумать, чем занять ребенка, как жена – приготовить вкусный обед из трех блюд, как хозяйка – создать уют и комфорт в доме. Рада поделиться с читателями лайфхаками, способными облегчить домашний труд и сэкономить время для любимой работы и путешествий.

Нашли ошибку? Выделите текст мышкой и нажмите:

В посудомоечной машине хорошо отмываются не только тарелки и чашки. В нее можно загрузить пластмассовые игрушки, стеклянные плафоны светильников и даже грязные овощи, например картошку, но только без применения моющих средств.

Привычка «экономно» пользоваться стиральной машиной-автомат может привести к появлению в ней неприятного запаха. Стирки при температурах ниже 60 ℃ и короткие полоскания позволяют грибкам и бактериям с грязной одежды оставаться на внутренних поверхностях и активно размножаться.

Свежий лимон подходит не только для чая: очистите загрязнения с поверхности акриловой ванны, потерев половинкой разрезанного цитруса, или быстро вымойте микроволновку, поставив в нее емкость с водой и дольками лимона на 8-10 минут при максимальной мощности. Размягченную грязь останется просто вытереть губкой.

Перед тем как выводить различные пятна с одежды, нужно выяснить, насколько безопасен выбранный растворитель для самой ткани. Его наносят в небольшом количестве на малозаметный участок вещи со стороны изнанки на 5-10 минут. Если материал сохраняет свою структуру и цвет, можно переходить к пятнам.

Натяжные потолки из ПВХ-пленки способны выдерживать от 70 до 120 л воды на 1 м 2 своей площади (в зависимости от размеров потолка, степени его натяжения и качества пленки). Так что можно не опасаться протечек от соседей сверху.

Удалить накипь и нагар с подошвы утюга проще всего поваренной солью. Насыпьте на бумагу толстый слой соли, нагрейте утюг до максимума и несколько раз, слегка придавливая, проведите утюгом по солевой подстилке.

Если на любимых вещах появились первые признаки вынашивания в виде неопрятных катышков, от них можно избавиться при помощи специальной машинки – шейвера. Он быстро и эффективно сбривает сбившиеся в комки волокна ткани и возвращает вещам достойный вид.

Для борьбы с молью существуют специальные ловушки. В липкий слой, которым они покрыты, добавлены феромоны самок, привлекающие самцов. Прилипая к ловушке, они выбывают из процесса размножения, что ведет к уменьшению популяции моли.

Нити из золота и серебра, которыми в старину вышивали одежду, называются канителью. Для их получения металлическую проволоку долго тянули клещами до состояния необходимой тонкости. Отсюда и пошло выражение «тянуть (разводить) канитель» – «заниматься долгой однообразной работой» или «затягивать выполнение дела».

Что значат коды ошибок стиральных машин Атлант и как устранить неисправность

2018-02-22 Евгений Фоменко

Коды ошибок СМА Атлант

Современная стиральная машина- автомат Atlant оснащена системой самодиагностики, при помощи которой производится анализ работы узлов. При возникновении неполадки определенного участка она выдает на дисплей код неисправности. Рассмотрим наиболее часто встречающиеся ошибки и разберемся в причинах их возникновений и узнаем, как это исправить.

Если горит индикатор номер Относится к моделям без дисплея. Данная ситуация показывает на переполнение бака. Причиной этому может послужить следующий фактор: поломался прессостат. Прессостат представляет собой элемент, который контролирует уровень поступающей воды в СМА (стиральная машинка автомат).

В таблицах ошибок, представленных в инструкциях, вы не найдете информации о починке этой детали, но мы попробуем разобраться, как решить эту проблему. Для проверки придется отсоединить его от шланга, естественно, перед этим выключите электроприбор из сети. Снимите верхний элемент корпуса машинки, для этого выкрутите два винта, они расположены с тыльной стороны.

У таких моделей, как Атлант 50у102, Атлант 50у88, Атлант 70с1010, датчик расположен сверху на передней стенке. Скреплен он со шлангом при помощи хомута, его можно или срезать или разжать плоскогубцами, и также аккуратно отсоедините элементы электроники.

Для проверки исправности подуйте в отверстие, где был вставлен шланг, если все работает исправно, будут слышны щелчки. А в неисправном варианте ничего не будет происходить, тогда вам потребуется заменить неисправный термостат на новый.

Настоятельно рекомендуем приобретать все сменные элементы у официальных представителей. Следующее, что могло произойти -это заклинивание, засорение впускного клапана, для тестирования отсоедините шланг подачи жидкости.

Извлеките сетку-фильтр, промойте ее, открутите клапан от СМ и присоедините к нему подающую воду трубу. Затем включите подачу жидкости, в исправном состоянии он не будет пропускать воду. Если все выше описанные действия не привели к желаемому результату, проверьте исправна ли проводка. Также нелишним будет обратить внимание на герметичность баллона.

f2: неисправность температурного датчика

Если при запуске высвечивается данная ошибка, означающая неисправность температурного датчика, стоит проверить для начала сам датчик. Для этого потребуется достать его из стиралки, раскрутив машинку найдите термистор. Чтобы снять его, отсоедините подходящие к нему провода, затем ослабьте винт, который фиксирует ТЭН.

Извлеките термистор из Тэна, следующий этап — это замер сопротивления при помощи мультиметра. Опустив датчик в воду с температурой в 20 градусов, мультиметр покажет сопротивление в районе 6000 Ом. Затем поместите датчик в жидкость с температурой около 55 градусов, показания должны быть 1400 Ом. Если показывает другие значения, значит, следует приобрести новый исправный датчик.

Еще одна причина может крыться в неисправной проводке. Как же это устранить? Для этого прозвоните электрическую цепочку на предмет разрыва, еще возможно,что окислились контакты. Если с проводкой все в порядке, причиной всему может послужить модуль управления, в этом случае выход только один- его замена.

f3 (ф3): проблемы в работе ТЭНа

Данная ошибка расшифровывается, как проблемы с работой нагревательного элемента. Опять же может нарушена целостность электрической цепи, прозвоните. Или проблема с модулем управления- нуждается в замене. Тэн может выйти из строя, тогда необходима его замена.

f4 (ф4): не сливается вода

Если устройство без дисплея горит 3 индикатор. Это означает, что не происходит слив воды. Возможно, неверно установлен шланг для слива, либо он пережат. Проверьте правильность подключения. Может, произошло засорение фильтра-насоса, чтобы прочистить его, слейте воду, откройте крышку насоса, обязательно предварительно установив емкость, куда будет течь вода.

Промойте его и установите на прежнее место. Также нельзя исключать вариант засорения канализации, прочистите ее. Кроме вышеперечисленных причин эта ошибка может выдаваться в ситуации, когда не происходит отжим. В этой случае необходимо проверить следующие моменты: включен ли отжим, возможно вы использовали не предназначенное для автоматических машин средство.

То есть оно излишне пенится, для устранения этой ошибки включите дополнительное полоскание. Еще возможно, что белье не распределяется равномерно и устройство не может центрировать отжим.

f5 (5f) (ф5): неисправность закачки (слива) воды

Если не предусмотрен дисплей, горит 2-ой и 4-й индикатор. И свидетельствует это о неправильной закачке и сливе жидкости. Выполните проверку правильности подсоединения шланга, возможно он перекручен.

Проверьте, возможно в системе недостаточное давление, или попросту перекрыт вентиль подачи холодной воды. Не исключена вероятность неисправности наливного клапана, прочистите фильтр в нем. Повреждение проводки модуль- клапан, система не реагирует на поступающие сигналы.

Впускной клапан стиральной машинки

Как это починить? Все довольно несложно, потребуется прозвонить при помощи мультиметра цепь и на поврежденном участке выполнить зачистку, обезжиривание и восстановление соединения. Помимо вышеописанных ситуаций, возможно повреждение модуля управления, он подлежит ремонту или замене в сервисном центре.

Светятся индикаторы 2,3,4: неисправность сети

Расшифровка данной ошибки: неисправности в электросети. Проверьте корректность работы сетевого фильтра. Для проверки корректности работы потребуется мультиметр, произведите прозвон всех контактов попарно, рабочее сопротивление находится в диапазоне 680 кОм -+ 5%. Затем померьте входящее сопротивление в штекере, оно также должно находится в диапазоне 680 кОм. При неисправности электросети сопротивление будет равно бесконечности.

Следующая причиной может быть некорректно работающий модуль управления, потребуется помощь специалиста, или его замена на новый. Возможно, параметры питающей сети не соответствуют нормам, выполните замеры, однако следует помнить, что работа с электричеством является крайне опасной и лучше доверить это профессиональному электрику. Не работают индикаторы. Вышли из строя селекторы, отвечающие за оповещение, необходима замена интерфейса.

f8 (ф8): бак переполнен

Давайте рассмотрим, как сбросить эту ошибку. Для начала потребуется проверить состояние прессостата и состояние работоспособности его электроцепей, для диагностики воспользуйтесь мультиметром. Если прессостат исправен, проверьте управляющий модуль. Если и это не дало желаемого результата, следует убедиться исправно ли функционирует впускной клапан, возможно его заклинило.

Бак в сборе

f9 (ф9): сломался тахогенератор

Поломка характерна для моделей Атлант 45у102, Атлант 45у84, Атлант 45у81. Сигнализирует о выходе из строя тахогенератора, также это можно определить по индикаторам, когда на них загорается 1 и 4. Вероятно, причина скрывается в неисправности двигателя или тахогенератора. Еще это может свидетельствовать о нарушении проводки в электромоторе, либо неисправности модуля управления.

Первое, что необходимо исключить, это неисправность двигателя, тут все довольно просто, если запуск стир машины (СМ) происходит и барабан начинает крутиться, значит он исправен. В противном же случае придется протестировать на 5-ти Вольтовой и 24-х Вольтовой плате, проверьте Литы на емкость т ЕСР, протестируйте симистор.

Просмотрите на предмет нарушения цепи таходатчики, начните тестировать с разъема и закончите возле процессора. Так же нелишним будет проверить СДМ элементы, элементы запитки двигателя. Посмотрите, не окислились ли проводка и разъемы над и под двигателем.

Если вся эта проверка не выявила никаких проблем, возможно, причина кроется в прошивке или процессоре. Что делать в подобном случае? Выходов несколько, или обратится за помощью к специалистам в сервисный центр, либо производить замену программной платы.

f10 (ф10): не блокируется дверь

В этом случаем машинка не включается. Может, произошло повреждение замка или запирающего люка, при обнаружении неисправности замените. Также может дал сбой в работе модуль управления, выполните диагностику.

f12 (ф12): двигатель

Сигнализирует о неисправности двигателя. Осмотрите и протестируйте двигатель, возможно, проблема кроется в нем или в его обмотке.

f13 (ф13): другие неисправности

Инструкция описывает это как прочие поломки. Чтобы произошел сброс ошибки, придется выполнить диагностику проводки и контактов всех цепей системы, при обнаружении устранить дефект, либо произвести замену на новую деталь.

f14 (ф14): программное обеспечение

Некорректная работа программного обеспечения. Нужен ремонт или полная замена программного модуля, для диагностики программы обратитесь в сервисный центр.

f15 (ф15): обнаружена течь

Для начала посмотрите на целостность барабан и его герметизацию, если с ним все в порядке, проверьте уплотнительную резинку. При ее износе или повреждении замените, для подбора подходящей к вашей модели позвоните в сервисный центр. При приобретении неоригинальной детали возможно проблема повторится.

Посмотрите состояния заливного шланга, муфт, а также патрубка. Если обнаружены дефекты, выполните зампену.

door (доор): дверь

Открыта дверь. Закройте плотно дверь, и проверьте состояние замка, если он сломан, замените.

None: много пены

Свидетельствует о чрезмерном количестве пены в барабане. Возможно, выполнен неправильный режим стирки, выберите подходящий по типу ткани. Неправильное средство для стирки, не подходящее для СМА.

Либо насыпали чрезмерное количество средства для стирки, используйте средства, подходящее вашей машины и придерживайтесь количества, рекомендованного производителем.

Особенности устройства и работы машинок Atlant

Данное устройство является практически универсальным и сможет стирать ваше белье, используя следующие программы:

• Стандартная программа , подходит практически для всех типов ткани.
• Ручная стирка . Используется для деликатных тканей.
• Быстрая стирка . Применяется для освежения не очень загрязненного белья.
• Комби стирка . Применяется тогда, когда есть изделия с разной структурой ткани.
• Стирка спортивной одежды .
• Программа для удаления пятен . Используется с применением отбеливателя, и способна удалить даже очень сложные пятна.
• Интенсивная стирка . Используется для сильно грязного белья, а также для тканей высокой прочности.

И для особого комфорта использования применяется ряд дополнительных функций:

• Таймер отложенного старта стирки . Вы выбираете подходящую программу и время, когда должна начаться стирка.
• Предварительная стирка . Предназначена для очень грязного белья.
• Функция замачивания , используется для изделий из хлопка.
• Прекращение процесса с водой в барабане . Используется для деликатных и тканей, которые очень сильно мнутся.
• Замок от детей . Блокирует кнопки при работе.

• Стабильная работа при перепадах напряжения в сети.
• Оснащена световой индикацией или дисплеем , в зависимости от модели. Отображается выбранная программа, температура нагрева жидкости, таймер работы.
• Во время отжима не вибрирует и работает тихо.
• Система шарового клапана, для экономного использования порошка .
• ТЭН имеет специальное напыление, предотвращающее скопление налета .
• Удобное открытие дверей на 180 градусов , для комфортной загрузки.
• Бак изготовлен из прочного материала .
• Широкий модельный ряд , каждый пользователь может выбрать для себя модель с требуемым набором функций.

• Оборудованы жидкокристаллическим дисплеем: Атлант 50с84, Атлант 50с104, Атлант 50с102, 45у84, Атлант 45у82, Атлант 50с82, Атлант 35м102, Атлант 60с102. Наличие 15 программ и 8 дополнительных.
• Светодиодная индикация: Атлант 50с81, Атлант 50с101, Атлант 60с87.

Предлагаем видео о коде ошибки F6 стиральной машины Атлант:

Ошибки стиральной машины Атлант: коды неисправностей

Современные стиральные машины компании Атлант имеют встроенную систему самодиагностики. При обнаружении какой-либо неисправности техника выводит на дисплей сообщение с численно-буквенным кодом. Чтобы расшифровать его и определить тип поломки, необходимо обратиться к руководству пользователя, где перечислены все коды ошибок стиральных машин Атлант.

Расшифровка кодов ошибок стиральных машин Атлант

При расшифровке данных, высвечивающихся на экране стиральной машины Атлант, стоит понимать, что система самодиагностики проверяет не определенную деталь, а все звено, к которому она принадлежит. Так, например, если техника выводит сообщение о неисправности помпы, это вовсе не означает, что сломан именно этот элемент. Проблема может быть в засорившихся шлангах, поломке прессостата, обрыве контактов и т.д.

Некоторые стиральные машины компании Атлант дисплея не имеют. В этом случае техника сообщает о неисправности миганием светодиодов на панели управления.

В зависимости от поломки на дисплее техники Атлант могут появиться следующие коды ошибок СМА Атлант:

Door или мигание 1, 3 и 4 светодиода. Эта надпись сообщает, что дверца стиральной машины неплотно захлопнута. Причиной поломки может быть неисправность замка блокировки, поврежденная проводка от УБЛ к центральной плате, нарушенные контакты, неправильная установка стиральной машины Атлант, перекос петель, дефект фиксатора или направляющей. Для устранения проблемы нужно убедиться, что устройство установлено правильно, по уровню и на ровной поверхности. Далее следует подтянуть петли дверцы, с помощью мультиметра провести диагностику УБЛ и проводки, а также осмотреть ручку. Поврежденные детали нужно заменить.

Если на дисплее появляется сообщение «Sel» или абсолютно все индикаторы погасли, это означает, что проблемы возникли в панели управления. Детали могут быть изношены вследствие длительной эксплуатации, а кнопки могли продавиться или залипнуть от попадания моющих средств и перестать отвечать на нажатия. Необходимо проверить исправность кнопок и переключателя программ, если с ними все в порядке, нужно выполнить диагностику платы управления.

Если на экране светится надпись «None» или же светятся все индикаторы сразу, это сообщает о переизбытке пены в баке. Проблема может быть в неправильном выборе или в большом количестве моющего средства, а также в неверно установленном режиме. Необходимо выбрать порошок для автоматических стиральных машин, засыпать его в меньшем количестве, а также использовать другие программы стирки.

Такое сообщение или мигание третьего индикатора сообщает, что не функционирует температурный датчик. Возможно, сломано само устройство, нарушена целостность контактов или проводки или неисправен блок управления. Необходимо проверить и при необходимости установить новый датчик, осмотреть и отремонтировать контакты и проводку или выполнить диагностику платы управления.

Мигание третьего и четвертого индикатора или код ошибки F3 оповещает о поломке ТЭНа. Возможен обрыв контактов, неисправность нагревательного элемента, термистора или существенное отложение накипи на ТЭНе. Необходимо проверить и прозвонить ТЭН и контакты, провести диагностику термистора, удалить накипь на нагревательном элементе. Поврежденные детали следует заменить.

Код ошибки F4 или мигание второго индикатора сигнализируют, что слив воды не выполняется или же происходит очень медленно. Это говорит о засоре в системе слива или неполадках с помпой. Нужно осмотреть и удалить грязь и мусор из сливного фильтра, шланга, а также помпы. Далее нужно прозвонить насос и его контакты, проверить на наличие повреждений и заменить при необходимости.

Появление на экране машины кода ошибки F5 или мигание второго и четвертого светодиода сообщают о неполадках со шлангом для залива воды. Такой симптом сообщает о засоре в системе залива воды либо о поломке входного клапана. Нужно удалить мусор в заливном шланге, осмотреть фильтр-сетку, установленную за ним, почистить шланги клапана. Далее нужно провести диагностику клапана и поменять его при необходимости.

Ошибка F6 или мигание второго и третьего индикаторов оповещает, о неполадках в работе реле реверса. Возможные неполадки: не работает реле или повреждены контакты, неисправность мотора стиральной машины Атлант. Для устранения поломки необходимо проверить все узлы и заменить сломанный.

Ошибка F7 на экране машины или мигающие второй, третий и четвертый индикаторы сообщают о проблемах в работе электросети. Это говорит о неполадках с напряжением или вышедшем из строя фильтре помех. Неисправный узел нужно заменить, если проблемы с электрической сетью – вызвать электрика для их устранения.

Ошибка F8 и мигание первого индикатора оповещают, что в баке осталось большое количество жидкости. Причиной неполадки могут стать сломанный прессостат, плата управления, заклинивший клапан залива воды. Необходимо осмотреть датчик уровня воды, провести диагностику, продуть трубки. Если клапан заклинен – заменить деталь. В случае проблем с блоком управления нужно установить новый.

Мигающий первый и четвертый индикаторы или код ошибки F9 на экране машины уведомляют, что сломан датчик измерения оборотов мотора. Также возможна неисправность в самом моторе либо проблема с проводкой или контактами. Нужно выполнить диагностику узлов, заменить поврежденные. Также следует прозвонить контакты, проверить провода и выполнить их восстановление при обнаружении неполадок.

Ошибка F10 и мигающие первый и третий светодиоды сообщают, что неисправна электронная блокировка дверцы. Стиральная машина Атлант не заработает, пока люк не будет заблокирован. Для устранения поломки нужно проверить УБЛ и контакты и заменить сломанный элемент.

Код F12 или мигающие с первого по третий индикаторы уведомляют о неполадке мотора стиральной машины Атлант. Неисправным может быть сам двигатель или сгоревший управляющий симистор на центральной плате. Необходимо произвести ремонт мотора и выполнить диагностику блока управления и последующее восстановление.

Такой код или мигание первого, второго и четвертого светодиодов сообщают о поломке платы управления или повреждении ее цепей. Это может случиться в случае попадания жидкости или короткого замыкания. Необходимо осмотреть и отремонтировать неисправную деталь или восстановить звенья цепи.

Первый и второй индикаторы или код ошибки F14 на экране машины говорят о сбое ПО. Необходимо заменить модуль управления или выполнить перепрошивку.

Такой код оповещает, что в стиральной машине Атлант обнаружена протечка. Это может произойти из-за износа манжеты, нарушения герметичности шлангов на стыках, протечки бака. Необходимо отыскать проблемное место и устранить поломку.

Заключение

Современные стиральные машины Атлант при помощи системы самодиагностики находят неисправность и оповещают о ней пользователя миганием светодиодов или выводом на экран кода ошибки. Расшифровав такое сообщение, владелец устройства сможет понять, в состоянии ли он устранить поломку самостоятельно или для проведения ремонтных работ лучше обратиться к профессионалам.

Все коды ошибок стиральных машин Atlant

Чтобы узнать, что произошло со стиральной машиной Атлант, достаточно найти расшифровку кода ошибки, который обычно начинается с буквы F.

Все запчасти для ремонта стиральных машин Атлант можно приобрести в интернет-магазине Самоделкин: доступные цены, гарантия, доставка в любой регион Почтой или ТК.

Возможные методы решения

У СМА без дисплея индикация отсутствует

Машина не выполняет заданную программу.

• Временные неполадки в работе электронного контроллера.
• Выход из строя селектора интерфейсного модуля

1. Выключить машину и включить ее заново через несколько минут.
2. Проверить модуль индикации и селектор программ.
3. При необходимости — произвести ремонт или замену указанных компонентов.

Ошибка F15 в стиральной машине Атлант

Ваша стиральная машина Атлант выдает ошибку F15: что означает код ошибки, что делать, как устранить проблемы, вызвавшие ее?

Все это мы рассмотрим ниже, дадим дельные советы и четкие рекомендации, как устранить ошибку.

Содержание материала:

• 1 Что означает ошибка F15 Атлант: расшифровка и причины
• 2Самостоятельный ремонт
• 3 Исправить ошибку F15
  • 3.1 Шланги и ниппели
    • 3.1.1 Водозаборный шланг
    • 3.1.2 Шланг для слива воды
  • 3.2 Отводные трубы
  • 3.3 Утечка через манжету люка
  • 3.4 Утечка из резервуара
  • 3.5 Утечка через насос
  • 3.6 Кювета для моющих средств

Что означает ошибка F15 Атлант: расшифровка и причины

Коды неисправностей выводятся на электронное табло современного AGR для предупреждения владельца о неисправности.В этом случае CM Atlas показывает ошибку, потому что произошла утечка воды.

Существует три причины, которые могут вызвать ошибку F15:

1. Сброс давления в резервуаре.
2. Повреждение манжеты люка.
3. Нарушение целостности элементов, составляющих систему отвода сточных вод.

Заметный признак поломки: протекает стержень.

Самостоятельный ремонт

Стиральная машина Атлант дает код F15, а на полу вы обнаружили лужу.Устраните проблему самостоятельно, не прибегая к помощи мастера. Если на дисплее отображается F15, вы можете сделать следующее:

• Проверить целостность резервуара. Машину необходимо разобрать и осмотреть на предмет повреждений, трещин, ржавчины и т. Д. Если бак разрушен, его нужно заменить.
• Проверьте целостность манжеты люка. При длительной или неправильной эксплуатации резиновое уплотнение может изнашиваться и лопнуть. Если манжета повреждена, ее необходимо заменить, чтобы сбросить ошибки.
• Проверить герметичность всех элементов дренажной системы. Шланги и ниппели при использовании AGR могут значительно пострадать — лопнуть, потрескаться, сломаться или протереться. Если вы обнаружите поврежденные предметы, вам необходимо заменить их целыми числами.

Важно! Реже машина может протекать из-за поломки сливного насоса, кювет с моющим средством или утечки со стороны подшипников.

Исправить ошибку F15

Теперь, зная, когда стиральная машина Атлант выводит на дисплей код F15, приступаем к последовательной проверке всех компонентов системы слива воды.Обнаружив непригодные детали, поменяйте их.

Шланги и ниппели

Самая частая причина протечек — нарушение целостности шлангов и форсунок. Эти резиновые элементы хрупкие и быстро изнашиваются, особенно если вода не самого высокого качества.

Водозаборный шланг

Если причина утечки в наливном шланге, это можно определить, даже если CM не работает. Внимательно осмотрите шланг и место его соединения с кожухом СМ.Если шланг поврежден, замените его. Если соединение ненадежное, замените прокладку.

Шланг для слива воды

В этом случае SMA будет течь на этапе отжима или при сливе. Проверить подсоединение шланга к насосу, осмотреть шланг по всей его длине.

Нашли дыру или трещину? Решение проблемы в замене детали.

Патрубки

Если вы обнаружите, что машина протекает на этапе заливки воды для стирки, а после заполнения бака утечка прекращается, причина может быть в форсунке.Он соединяет наполняющий клапан с кюветой для порошка.

Проверьте целостность агрегата, отвинтив верхнюю крышку стиральной машины.

Также утечка может произойти из-за дренажных патрубков или заполнения водой. Их нужно протестировать и при необходимости заменить.

Утечка через манжету люка

Манжету можно повредить двумя способами:

1. Мелкие острые предметы.
2. Время высыхать и трескаться.

Если есть время и желание, попробуйте отремонтировать манжету — при условии, что повреждения небольшие.Для этого подойдут обычные резиновые велосипедные или лодочные нашивки.

Но в большинстве случаев лучше заменить уплотнительную резину стиральной машины Атлант. Делаем это так, как показано на видео:

Утечка в резервуаре

Если все эти причины исключены, а машина Атлант продолжает течь, то виноват резервуар. Как это исправить?

Герметичность бака может быть нарушена по нескольким причинам:

• Трещина. Требуется полная замена бака.Лучше не пытаться заделать трещину, это немного поможет.
• Приведены соединения половинок. Часто бак состоит из 2-х частей, между которыми находится резиновая прокладка. Если его носить, бак потечет. В этом случае потребуется практически полная разборка СМ Атлант.

Утечка через насос

Часто машины Атлант протекают из-за поломки сливного насоса. Доступ к нему также осуществляется через днище машины. Снимите насос и осмотрите его.Если вы обнаружили сколы и трещины — не долго думая меняйте насос на новый.

Кювета для моющих средств

Часто приемник порошка становится причиной протечек. Возможно, в этом виноват слишком большой напор воды — попробуйте прикрутить вентиль, ослабив головку. Если это не помогает, машина по-прежнему течет, а F15 включен, проверьте лоток. У него могут быть повреждения по краям, через которые происходит протечка.

Как исправить эту и другие ситуации, показанные в этом видео:

SMA | Fallon Solutions Solar Power

Мышечная дистрофия Дюшенна — NORD (Национальная организация по редким заболеваниям)

УЧЕБНИКИ
Behrman RE, Kliegman RM, Jenson HB, eds. Учебник педиатрии Нельсона. 17-е изд. Филадельфия, Пенсильвания: Эльзевьер Сондерс; 2005: 2060-9.

Acsadi G. Мышечная дистрофия Дюшенна.Руководство NORD по редким заболеваниям. Филадельфия, Пенсильвания: Липпинкотт Уильямс и Уилкинс: 2003: 623.

СТАТЬИ В ЖУРНАЛЕ

Фостер К., Фостер Х., Диксон Дж. Прогресс и перспективы генной терапии: мышечная дистрофия Дюшенна. Gene Ther. 2006; 13: 1677-85.

Флэниган К.М., фон Нидерхаузерн А., Данн Д.М. и др., Быстрый анализ прямой последовательности гена дистрофина. Am J Hum Genet. 2003; 72: 931-9.

Дэвис Дж. Э., Винокур Т. С., Аарон М. Ф. и др. Кардиомиопатия у носителя мышечной дистрофии Дюшенна.J Пересадка сердца и легких. 2001; 20: 781-4.

Фенихель Г.М., Григгс Р.К., Киссель Дж. И др., Рандомизированное исследование эффективности и безопасности оксандролона при лечении мышечной дистрофии Дюшенна. Неврология. 2001; 56: 1075-9.

Дубовиц В. Мышечные дистрофии — ясность или хаос? N Engl J Med. 1997; 336: 650-651.

Боланд Б.Дж., Зильберт П.Л., Грувер Р.В., Воллан П.К., Сильверштейн М.Д. Скелетная, сердечная недостаточность и недостаточность гладких мышц при мышечной дистрофии Дюшенна. Pediat Neurol. 1996; 14: 7-12.

Бушби К.М.Д., Эпплтон Р., Андерсон Л.В.Б. и др. Делеционный статус и интеллектуальные нарушения при мышечной дистрофии Дюшенна. Dev Med Child Neurol. 1995; 37: 260-269.

Барбужани Г., Руссо А., Даниэли Г.А. и др. Анализ сегрегации 1885 семей с МДД: значительное отклонение от ожидаемой доли спорадических случаев. Hum Genet. 1990; 84: 522-526.

Mendell JR, Moxley RT, Griggs RC, et al. Рандомизированное двойное слепое шестимесячное исследование преднизона при мышечной дистрофии Дюшенна.N Engl J Med. 1989; 320: 1592-1597.

ИНТЕРНЕТ
Даррас Б.Т., Миллер Д.Т., Урион, Д.К. Дистрофинопатии. 5 сентября 2000 г. [Обновлено 26 ноября 2014 г.]. В: Pagon RA, Adam MP, Ardinger HH, et al., Редакторы. GeneReviews® [Интернет]. Сиэтл (Вашингтон): Вашингтонский университет, Сиэтл; 1993-2016 гг. Доступно по адресу: http://www.ncbi.nlm.nih.gov/books/NBK1119/ По состоянию на 21 июня 2016 г.

Онлайн-Менделирующее наследование в человеке (OMIM). Университет Джона Хопкинса. Мышечная дистрофия по типу Дюшенна; DMD.Запись №: 310200. Последнее обновление 6.06.2016. Доступно по адресу: http://omim.org/entry/310200 Проверено 21 июня 2016 г.

Электронное письмо с приглашением на собеседование и примеры ответов

Вы с честью прошли мимо экрана телефона и ждете важного приглашения по электронной почте, чтобы назначить свое первое собеседование.

Знание, чего ожидать от этого приглашения и какую информацию запрашивать, если она не указана в электронном письме, может помочь вам уверенно пройти собеседование и получить работу.

Что должно включать в себя электронное приглашение на интервью

Электронное приглашение на собеседование должно включать следующее:

• Должность: В идеале, и заявитель, и менеджер по найму знают это, но будет полезно, если электронное письмо будет ясным.
• Дата, время и место собеседования: Кандидатам необходимо знать, когда и где явиться. Компании часто имеют несколько филиалов или работают на нескольких этажах в одном здании.
• Человек, который будет проводить собеседование: Будет ли это представитель отдела кадров, менеджер по найму, потенциальный член команды или их комбинация?
• Что принести на собеседование: Кандидатов могут попросить принести резюме, образцы работ, рекомендации и т. Д.
• Контактный номер или адрес электронной почты: Это важно, если у кого-то есть вопросы или необходимо перенести время.

Электронное приглашение на собеседование Пример

Этот пример электронного приглашения, отправленного соискателю на работу, который был выбран для индивидуального собеседования, является кратким и по сути.

Приглашение на собеседование Образец

Тема: Приглашение на интервью

Дорогая Сара Поттс,

В связи с тем, что вы подали заявку на должность аналитика по работе с клиентами, я хотел бы пригласить вас на собеседование 30 июня в 9 часов утра в нашем офисе в Куинси, штат Массачусетс.

У вас будет интервью с менеджером отдела Эди Уилсон. Интервью продлится около 45 минут. Пожалуйста, принесите на собеседование список из трех рекомендаций, а также копию ваших водительских прав.

Если дата или время собеседования неудобны, свяжитесь со мной по телефону (518-555-5555) или по электронной почте [email protected], чтобы договориться о другой встрече. Мы с нетерпением ждем встречи с вами.

С уважением,

Томас Ганн

_______

Томас Ганн
Административный директор
Randall & Associates
101 Beech Street
Quincy, MA 02169
518-555-5555
[email protected]

Как должны отвечать кандидаты

Выразите свою благодарность. Кандидатам следует начать свое сообщение с благодарности человеку, связавшемуся с ними за предоставленную возможность. Это вежливо и гарантирует, что ваши будущие взаимодействия начнутся правильно. Кроме того, это показывает менеджеру по найму, что вы понимаете профессиональный этикет.

Убедитесь, что вы располагаете верной информацией. Подтвердите детали, указанные в их приглашении. Может показаться странным повторно вводить дату и время собеседования в ответе, но менеджер по найму, отправивший приглашение, может организовать несколько других собеседований одновременно.Написание этого дает менеджеру по найму шанс обнаружить ошибку, если были включены какие-либо неправильные данные.

Проясните все недоразумения. В приглашении по электронной почте отсутствует важная информация? Не бойтесь спрашивать дополнительную информацию. Ни один менеджер по найму не должен меньше думать о кандидате из-за того, что он хочет точно знать, с кем он будет разговаривать. На самом деле, вопрос с большей вероятностью сделает соискателя сознательным человеком, который подготовлен и не любит тратить время людей.

Образец ответного сообщения электронной почты

Вот пример ответа соискателя, подтверждающего собеседование. Также просмотрите другие примеры и советы по принятию на собеседование.

Образец ответа на интервью

Тема: Подтверждение интервью Должность аналитика учетной записи — Сара Поттс

Уважаемый мистер Ганн,

Большое спасибо за приглашение на собеседование на позицию Account Analyst. Я ценю возможность и с нетерпением жду встречи с Эди Уилсон 30 июня в 9 часов утра в вашем офисе в Куинси.

Если я могу предоставить вам дополнительную информацию до собеседования, пожалуйста, дайте мне знать.

С уважением,

Сара Поттс
[email protected]
555-123-1234

Нелокальная упругость в сплавах с памятью формы, смоделированная с использованием перидинамики для решения динамических задач

Настоящее исследование посвящено моделированию явления сверхупругости в СПП. Поэтому более подробная характеристика этого эффекта приводится ниже.Аналитическое описание проблемы составляет основную часть этого раздела, поскольку очень важно понимать основы разработанной перидинамической модели.

Как указывалось ранее, сверхупругость отражает значительные упругие деформации, присутствующие в SMA после приложения внешних напряжений. Это явление можно наблюдать при постоянной температуре; однако требуется, чтобы аустенитная фаза поддерживалась при температуре окружающей среды, прежде чем принимать во внимание любую механическую нагрузку. Это означает, что температура во время эксперимента должна превышать величину \ (A_ {f} \), как показано на рис.4.

Эффект сверхупругости в SMA — обратимые твердофазные переходы, наблюдаемые при постоянной температуре. Обратите внимание, что четыре вспомогательные сплошные линии символически изображают отношения между напряжением и характеристической температурой. Фактически, как уже упоминалось в разд. 3, эти зависимости монотонны, но не линейны.

В присутствии постепенно увеличивающейся механической нагрузки в образце SMA происходят твердофазные переходы. Такое поведение является результатом того факта, что все четыре характеристические температуры \ (A \ left (M \ right) _ {f \ left (s \ right)} \) подвергаются монотонному росту при увеличении приложенного напряжения, что символически изображено на рис. .4 вспомогательными четырьмя параллельными линиями. Фактически, полное изменение фазы во всем теле SMA может быть достигнуто при условии, что обеспечен достаточный уровень внешних приложенных напряжений. Увеличение напряжений вызывает спонтанный переход аустенита в мартенситную фазу. Эффект сверхупругости обратим, и фаза аустенита мгновенно воссоздается при снятии нагрузок. Однако для двух направлений фазового перехода наблюдаются разные траектории напряжения и деформации, как показано на рис.5. Эта зависимость от направления перехода представлена ​​гистерезисным поведением SMA [49].

Гистерезисный характер траекторий напряжения – деформации, наблюдаемый для эффекта сверхупругости в SMA

На графике «напряжение – деформация» появляются две области плато. Они представляют собой процессы постепенного и спонтанного перестройки кристаллических структур в SMA, наблюдаемые при фазовых переходах в обоих направлениях. В результате, когда твердые фазы меняются местами, напряжения остаются почти постоянными, в то время как деформации резко меняются.Это уникальное поведение позволяет создавать структуры на основе SMA, демонстрирующие почти постоянную генерацию силы реакции для относительно широких диапазонов упругих отклонений. Наиболее известными практическими применениями, в которых используются как необычные деформации, допускаемые при СМА, так и их функция создания постоянной силы, являются стенты, медицинские скобки и зубные скобы [50]. Наконец, способность эффективного рассеивания энергии при выполнении последовательных циклов в петле гистерезиса приводит к применению сверхупругости в механических демпферах [51, 52].

При исследовании формы графика гистерезиса, показанного на рис. 5, следует подчеркнуть, что значительная деформация, допускаемая при SMA, имеет в основном два источника. Основная причина этого — мгновенное создание деформированных вариантов мартенситной фазы, т.е. деформированной ромбоидальной структуры, при увеличении напряжений. Незначительная причина заключается в том, что модуль Юнга для мартенситной фазы меньше, чем соответствующая величина упругости для аустенита.

После введения теории, данной Лагудасом в работе [53], следующее аналитическое описание сверхупругости предоставляется в качестве необходимого фона для разработанной перидинамической модели SMA. {\ mathbf {t}}}}} \) — трансформационный тензор деформации второго порядка.Безразмерный параметр \ (\ xi \ in \ left [{0,1} \ right] \) определяет вклад обеих твердых фаз, где значение 0 относится к структуре, полностью состоящей из аустенита, а 1 объявляет мартенситную фазу как единственный существующий в модели SMA. Альтернативное символьное описание тензора напряжений \ (\ bar {\ bar {\ varvec {\ upsigma}}} \) вводится в формуле. (6) с использованием величин \ ({\ varvec {\ upsigma}} _ {\ mathbf {ij}} \) и \ ({\ varvec {\ upsigma}} _ {\ mathbf {kl}} \), следующих за Обозначения суммирования Эйнштейна.Он используется всякий раз, когда необходимо дать однозначное определение для тензорных вычислений. Остальные параметры, используемые в формуле. (6): \ (\ rho \) — плотность массы, \ (\ mathbf {C} _ {\ mathbf {ijkl}} \) — тензор упругой податливости четвертого порядка, \ ({\ varvec {\ upalpha} } _ {\ mathbf {ij}} \) — тензор коэффициента теплового расширения второго порядка, \ (T_0 \) — эталонная (окружающая) температура, c — удельная теплоемкость, \ (s_0 \) — удельная энтропия в эталоне состояние, \ (u_0 \) — удельная внутренняя энергия в эталонном состоянии, \ (f \ left (\ xi \ right) \) — функция упрочнения трансформации.{\ mathbf {t}}}} — s_0 T_0 + u_0 + \ frac {1} {\ rho} f \ left (\ xi \ right) \ nonumber \\ \ end {align} $$

(7)

, где не учитываются температурные эффекты. Предполагается, что в формуле. (7) рассматривается случай изотермических фазовых переходов, т.е. когда \ (T = T_0 \). В идеальном случае фазовые переходы активируются только механическими нагрузками, и при этом не наблюдается существенного изменения температуры. Как экспериментально доказано авторами, формула (7) может быть успешно использована в аналитическом / численном моделировании SMA до тех пор, пока скорость фазовых переходов ограничена адекватно, чтобы соответствовать физическому поведению тестируемого SMA.Более конкретно, экспериментально идентифицированный ограниченный масштаб явления спонтанных фазовых изменений, который обнаруживается при ограниченной скорости фазовых переходов, позволяет надежно линейно аппроксимировать траекторию напряжения-деформации, как рассмотрено на рис. 10 в разд. 6, где описывается проверка модели. Более того, явление спонтанных фазовых переходов строго связано с изменением температурного поля. Следовательно, необходимое условие изотермических фазовых переходов в формуле. (7) может быть проверено либо прямыми измерениями температуры, либо, косвенно, анализом формы кривой напряжения-деформации.Вышеуказанная связь между пробегом напряжения – деформации и температурным полем наблюдалась с помощью инфракрасной камеры. Это также, в конечном итоге, позволило определить максимальную скорость для теста на удлинение, выполняемого для SMA-провода, сделанного из нитинола, что обеспечивает требуемые ограничения в отношении масштаба явления спонтанных фазовых изменений. Эта скорость оказалась примерно \ (0,05 \, \ hbox {мм} / \ hbox {s} \). Длина используемого провода SMA составляет 133 мм. Это означает, что разрешенная скорость деформации, полученная для почти изотермических фазовых переходов, составляет около \ (0.{-1} \). Это условие также обеспечивает достаточный поток тепловой энергии, то есть ее обмен с окружающей средой. Это предотвращает появление другого возможного источника значительного изменения температурного поля, которое необходимо дополнительно учесть в формуле. (7) для более реалистичного моделирования зависимости напряжения от деформации. Даже экспериментально установленное допустимое значение абсолютной скорости удлинения относительно невелико, то есть порядка десятков микрометров в секунду, оно по-прежнему позволяет надежно моделировать переходные процессы для исследования эффекта сверхупругости в проводах SMA, установленных в поддерживающих слоях GFB, при условии, что учитывается длительная установившаяся работа GFB при постоянной нагрузке.t} = \ varLambda {\ dot {\ xi}} \ end {align} $$

(15)

Общий вид тензора трансформации \ ({\ varvec {\ Lambda}} \) зависит как от направления фазового перехода, обозначенного знаком скорости деформации \ (\ dot {\ xi} \), так и от стрессы. Однако для одномерной модели тензор \ ({\ varvec {\ Lambda}} \) в конечном итоге можно считать скаляром \ (\ varLambda \), не зависящим от любой из вышеупомянутых величин

$$ \ begin {выровнено} \ varLambda = \ sqrt {\ frac {3} {2}} H \ quad \ hbox {for} \ dot {\ xi}> 0 \ hbox {и} \ dot {\ xi} <0 \ end { выровнено} $$

(16)

Параметр \ (\ varLambda \) сформулирован на основе свойства материала SMA — максимальной деформации одноосного преобразования H .Условия \ (\ dot {\ xi}> 0 \) и \ (\ dot {\ xi} <0 \) означают увеличение и уменьшение количества мартенситной фазы в модели соответственно. Эти условия адекватно относятся к случаям, когда напряжение \ (\ sigma \) растет и уменьшается. Следует отметить, что, хотя изначально рассматриваются два независимых случая для условного определения значения \ (\ varLambda \), а именно \ (\ dot {\ xi}> 0 \) и \ (\ dot {\ xi} <0 \), как обнаружено в приложениях как разработанного FE, так и перидинамического кода, эти случаи эффективно ссылаются на два перекрывающихся условия \ (\ dot {\ xi} \ ge 0 \) и \ (\ dot {\ xi} \ le 0 \).t} - \ rho \ frac {{\ partial G}} {{\ partial \ xi}} \ dot {\ xi} \ ge 0 \ end {align} $$

(17)

После введения уравнения. (15), уравнение. (17) становится

$$ \ begin {выровнено} \ left ({\ sigma \ varLambda — \ rho \ frac {\ partial G} {\ partial \ xi}} \ right) \ dot {\ xi} \ ge 0 \ end {align} $$

(18)

На основе уравнения. 2} + \ left ({{\ mu _1} — {\ mu _2}} \ right) \ xi, & {} \ dot {\ xi} <0 \ end {array} \ right.{M} = & {} - \ Delta s_0 \ left ({M_ {s} -M_ {f}} \ right) \ end {align} $$

(26)

$$ \ begin {align} \ mu _1 = & {} \ frac {1} {2} \ rho \ Delta s_0 \ left ({M_ {s} + A_ {f}} \ right) — \ rho \ Дельта u_0 \ end {align} $$

(27)

$$ \ begin {align} \ mu _2 = & {} \ frac {1} {4} \ rho \ Delta s_0 \ left ({A_ {s} -A_ {f} -M_ {f} + M_ { s}} \ right) \ end {выравнивается} $$

(28)

на основе характерных температур фазового перехода \ (A_ {s} \), \ (A_ {f} \), \ (M_ {s} \) и \ (M_ {f} \), как ранее объяснялось в разделе .{2} + \ rho \ Delta s_0 T_0 + \ varPi _1 \ end {align} $$

(29)

, где

$$ \ begin {align} {\ varPi _1} = \ left \ {{\ begin {array} {l @ {\ quad} l} \ sqrt {6} H \ sigma + \ rho \ Delta {s_0} \ left ({{M_ {s}} — {M_ {f}}} \ right) \ xi — \ frac {1} {4} \ rho \ Delta {s_0} \ left ({3 {M_ { s}} + {A_ {f}} + {A_ {s}} — {M_ {f}}} \ right), & {} \ dot {\ xi}> 0 \\ \ sqrt {6} H \ sigma + \ rho \ Delta {s_0} \ left ({{A_ {f}} — {A_ {s}}} \ right) \ xi — \ frac {1} {4} \ rho \ Delta {s_0} \ left ( {{M_ {s}} + 3 {A_ {f}} — {A_ {s}} + {M_ {f}}} \ right), & {} \ dot {\ xi} <0 \ end {array} } \верно.\ end {align} $$

(30)

Наконец, функция преобразования \ (\ varPhi \) вычисляется по условно определенной формуле

$$ \ begin {align} \ varPhi = \ left \ {{\ begin {array} {l @ {\ quad} l} \ varPi — Y, & {} \ dot {\ xi}> 0 \ left ({{\ hbox {austenite}} \ rightarrow {\ hbox {martensite}}} \ right) \\ — \ varPi — Y, & {} \ dot {\ xi} <0 \ left ({{\ hbox {мартенсит}} \ rightarrow {\ hbox {austenite}}} \ right) \ end {array}} \ right.\ nonumber \\ \ end {align} $$

(31)

, который зависит как от термодинамической силы \ (\ varPi \), так и от параметра Y , используемого для определения критического значения величины внутреннего рассеивания энергии при фазовом переходе

$$ \ begin {align} Y = \ frac {1} {4} \ rho \ Delta s_0 \ left ({M_ {s} + M_ {f} -A_ {f} -A_ {s}} \ right) \ end {align} $$

(32)

Принимая во внимание значение функции преобразования \ (\ varPhi \), а также условие (22), различают следующие два случая для указания необходимого изменения \ (\ xi \):

• если напряжение \ (\ sigma \) увеличивается и если \ (\ varPhi (\ dot {\ xi}> 0)> 0 \), то идентифицируется фазовый переход от аустенита к мартенситу и дальнейший рост доли \ (\ xi \) необходимо; обратите внимание, \ (\ xi \) не может принимать значения больше 1

• , если напряжение \ (\ sigma \) уменьшается и если \ (\ varPhi (\ dot {\ xi} <0)> 0 \), то идентифицируется фазовый переход от мартенсита к аустениту и дальнейшее уменьшение доли \ (\ xi \) необходимо; обратите внимание, \ (\ xi \) не может принимать значения меньше 0

На основании проверки, выполненной для вышеуказанных условий, которые относятся к функции преобразования \ (\ varPhi \) и мартенситной объемной доле \ (\ xi \ in \ left [{0,1} \ right] \) статическое, квазистатическое и динамическое моделирование может выполняться с учетом постепенного увеличения или уменьшения напряжения и гистерезисного характера смоделированного эффекта сверхупругости.Во время моделирования условие \ (\ varPhi \ le 0 \) должно выполняться в любое время, независимо от знака \ (\ dot {\ xi} \), чтобы гарантировать выполнение неравенства Клаузиуса – Планка (17). .

Представленный выше подход представляет собой феноменологический метод моделирования, в частности, с использованием концепции свободной энергии. Как показано, он позволяет представить как термически, так и механически индуцированные фазовые превращения. Специальные параметры модели, например, \ (\ xi \) и \ (\ dot {\ xi} \), обеспечивают эффективный контроль над процентным вкладом мартенситной и аустенитной фаз, а также скоростью мартенситного превращения.Идея использования дополнительных внутренних переменных в модели SMA не нова [55]; однако он непрерывно широко применяется в течение десятилетий, чтобы позволить удобное моделирование кинетики фазовых превращений [53, 56]. Авторы настоящей статьи используют преимущества как более физической интерпретации поведения модели, предлагаемой подходом на основе свободной энергии, так и относительно недавно заявленных возможностей нелокального моделирования с помощью перидинамики.

Следует, однако, отметить, что вышеупомянутое исчерпывающее понимание состояния моделируемого материала — с точки зрения кинетики превращения, потока энергии и энтропии модели — требует относительно сложного математического описания и, следовательно, приводит к неудобствам при реализации. .В качестве альтернативы можно использовать другую группу феноменологических моделей, которые вводят приближенное описание макроскопического поведения материала.

В работе [57] авторы рассматривают термомеханические свойства моделируемого СПП для моделирования эффекта памяти формы и сверхупругости. Применяемый феноменологический подход использует полиномиальное приближение для построения модели SMA с последующим ее применением к биомеханической системе (стержневой протез среднего уха человека), как сообщается в [58].В работе [57] нелинейные свойства моделируемого материала SMA рассматриваются с помощью аналитического описания, основанного на полиноме пятого порядка. Кроме того, авторы упомянутой работы подтвердили надежность и применимость разработанной приближенной модели SMA первого порядка, предназначенной для работы в произвольно выбранном диапазоне частот, близком к условиям резонанса. Разработанная модель была проверена с помощью КЭ моделирования. Другой интересный феноменологический подход представлен в [59].Авторы цитируемой работы предлагают простое полиномиальное определение конститутивной модели для SMA. Свойства осцилляторов с одной и двумя степенями свободы (DOF) исследуются с введенными SMA-компонентами, включая бифуркационные диаграммы. Представленный подход к моделированию позволяет удобно моделировать эффекты памяти формы и сверхупругости.

Далее теория перидинамической модели для SMA представлена ​​на основе ранее представленных основ во вводных разделах.

Кодекс систем токамака (технический отчет)

Рид, Р.Л., Барретт, Р.Дж., Браун, Т.Г., Горкер, Г.Е., Хупер, Р.Дж., Калси, С.С., Мецлер, Д.Х., Пенг, И.К.М., Рот, К.Е., и Спампинато, П.Т. Код систем токамака . США: Н. П., 1985. Интернет. DOI: 10.2172 / 5

Рейд, Р.Л., Барретт, Р.Дж., Браун, Т.Г., Горкер, Г.Е., Хупер, Р.Дж., Калси, С.С., Мецлер, Д.Х., Пэн, Ю.К.М., Рот, К. Э. и Спампинато, П. Т. Код систем токамака . Соединенные Штаты. https://doi.org/10.2172/5

Рид, Р.Л., Барретт, Р.Дж., Браун, Т.Г., Горкер, Г.Е., Хупер, Р.Дж., Калси, С.С., Мецлер, Д.Х., Пэн, Ю.К.М., Рот, К.Е., и Спампинато, П.Т. Пт. «Кодекс систем токамака». Соединенные Штаты. https://doi.org/10.2172/5

@article {osti_5

Tax — Помощь, консультации и учебные пособия по внедрению Baan
