Способи підключення компресора холодильника і перевірка його працездатності
Компресор — невід’ємна частина будь-якого холодильника. Це спеціальний блок з двигуном і насосом, який відповідає за циркуляцію в системі фреону. В ході експлуатації холодильника компресор піддається дуже великим навантаженням, які приводять його до природного зносу і необхідності в заміні. Встановити новий агрегат під силу і домашньому майстру. Це дозволить уникнути поїздки в сервісний центр або витрат на виклик фахівця. Радимо заздалегідь підготувати схему підключення, щоб гарантувати працездатність пристрою. Знайти її можна в інтернеті. Такі схеми не сильно відрізняються для різних моделей холодильників.
Підключення компресора холодильника з конденсатором і напряму
Існує кілька способів підключення компресора. Для початку розглянемо варіант з конденсатором. Процес починається з того, що за допомогою клемників мотор під’єднують до мережі змінного струму. Спершу створюється контакт із загальним проводом, а потім з робочим. Всі дії виконують максимально акуратно і обережно, щоб не отримати удар струмом. Електрика на стартовий вихід подається за допомогою короткого контакту оголеного дроту.
Коли ви подасте харчування, то почуєте відповідне гудіння. Воно буде доноситися з нагнітального агрегату. У такому режимі система повинна пропрацювати близько чверті години, не більше. Допустимим вважається нагрів до 50 градусів Цельсія. Якщо електромотор не запускається, переконайтеся в стані лінії живлення. Можливий обрив на одній з ділянок ланцюга.
Пряме підключення компресора дозволяє:
- визначити стан обмотки двигуна;
- виключити вплив реле, термостата і проводки на результат;
- прискорити виявлення поломки.

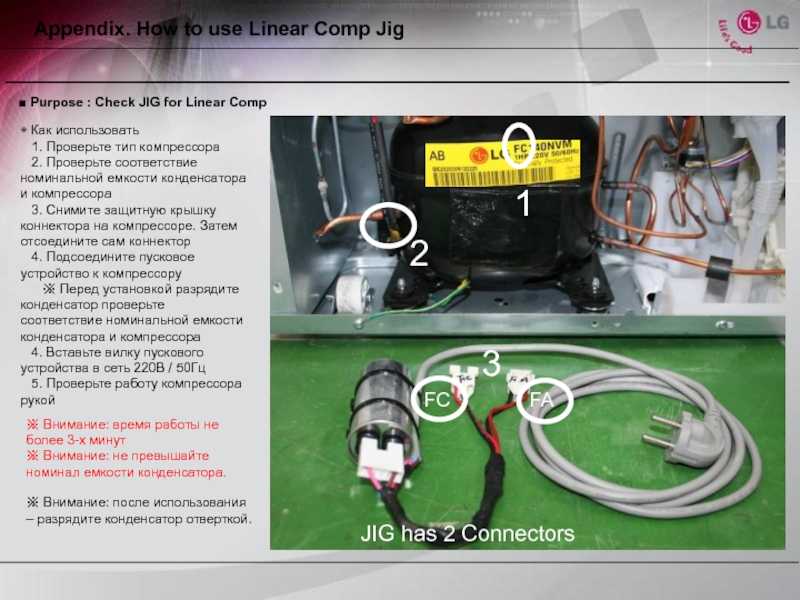

Перед тим як запускати таким чином насосний блок, слід переконатися в працездатності обмотки мотора і відсутності пробою на корпус. Після того, як компресор заробив, зверніть увагу на показники струму. Вони повинні відповідати цифрам, вказаним на реле. Якщо все працює відмінно, значить, проблема була саме в реле, і його потрібно замінити.
Схема підключення компресора холодильника без реле і конденсатора
У всіх нових холодильниках відсутня конденсатор, він просто не потрібен їм, а в застарілих моделях він використовувався для зміни стану фреону з газоподібного в рідкий. Запускати електромотор без цієї деталі дозволяється тільки з метою діагностики. Перед підключенням компресора конденсатор доведеться випаять. Щоб краще представляти взаємозв’язок окремих компонентів, зобразимо основні елементи на схемі.
Як бачите, все досить просто. Дотримуйтесь зображеної на схемі черговості і зможете правильно підключити компресор для перевірки його стану.
Перевіряємо працездатність підключеного компресора
Існує дві причини, чому двигун може не заводитися при справному реле і конденсаторі:
- вихід з ладу поршневого насоса і клин підшипників — про це можна здогадатися по гулу, що доносяться з компресора при спробі його включення;
- обрив внутрішньої проводки — серйозна поломка, яку не можна усунути, і агрегат підлягає утилізації.
У першому випадку ви маєте можливість відновити працездатність компресора і продовжити експлуатацію холодильника. Здійснювати ремонт поршневого насоса ми радимо в спеціалізованому сервісному центрі. Так ви будете впевнені в позитивному результаті відновлювальних робіт. Зверніть увагу, що утилізувати компресор потрібно також через сервісну служби. Викидати подібні пристрої зі звичайними побутовими відходами забороняється.
Для визначення працездатності компресора використовують класичний мультиметр. В першу чергу його щупи прикладаються по черзі до всіх контактів — якщо на екрані з’явилися якісь цифри, а не знак нескінченності, це означає, що є присутнім пошкодження обмотки. Надалі тестування проводять після зняття захисного кожуха. Опір між контактами має становити 25-35 Ом, цей показник може варіюватися для різних моделей пристроїв. Але якщо ви помітите, що числа на екрані приладу набагато менше або більше, значить, компресор доведеться замінити. Також працездатність визначають за допомогою манометра.
На жаль, несправності компресора не завжди можна правильно діагностувати в домашніх умовах. Іноді вам все одно доведеться звернутися до професіоналів. Радимо вибирати компанію з досвідченими майстрами, сучасним обладнанням і хорошою репутацією. Це допоможе вам отримати якісну послугу і продовжити термін служби холодильника.
Інші статті
Подключение компрессора к холодильнику
В холодильном оборудовании компрессор используется для сжатия и перекачки паров хладагента с целью их последующего преобразования в конденсат, который перемещается в испаритель и в процессе испарения поглощает тепло. Данный элемент оборудования, как и любой другой агрегат, подвержен поломке. Поэтому мы расскажем как подключить компрессор к холодильнику в домашних условиях. Рассмотрим случай с установкой мотора, извлеченного из другого оборудования.
Первым делом снимите мотор со старого холодильника. Для демонтажа устройства нужно открутить крепления, перерезать выходную и входную трубки, фреоновую – заглушить намертво.
Подключаем агрегат к источнику питания. Доказательством исправного состояния является характерный шум в виде шипения – это результат входа и выхода воздуха из разных трубок. При извлечении компрессора рекомендуется сохранить масло в полном объеме. Также придется перерезать кабель, ведущий от датчика температуры.
Поиск рабочей обмоткиДля этого понадобится мультиметр. Тестер, настроенный на килоомы или Омы, измеряет сопротивление между обмоткой конденсатора. В качестве рабочей обмотки используется участок с минимальным показателем сопротивления, именно он подсоединяется к источнику питания через реле. Обмотка с наибольшим сопротивлением является стартовой (пусковой).
Установка релеСразу отметим, что можно подключить компрессор холодильника напрямую без реле, но только в тестовом режиме. Почему так? Реле включает и выключает двигатель при определенных рабочих параметрах, это позволяет избежать перегрузок агрегата и продлить срок его службы.
Лучше использовать новое реле, чтобы не сомневаться в его надежности и функциональности. Производители советуют устанавливать «родные» устройства, предназначенные для конкретной марки бытовой техники.
Перед тем как подключить реле к компрессору холодильника, внимательно изучите схему из документов на аппарат или взятую из интернета. Присоединяйте прибор строго в соответствии с чертежом. Для соединения с нагнетательным прибором понадобятся шланги, которые можно приобрести в магазине автозапчастей. Кстати, реле покупается там же.
Монтаж ресивераДалее устанавливается ресивер, купленный в магазине или изготовленный самостоятельно. Сделать устройство в домашних условиях не составит труда. Возьмите пластиковую бутылку и проделайте в крышке два отверстия для прокладывания входной и выходной трубки. После размещения трубки залейте небольшой объем эпоксидной смолы, для эффективного застывания переверните бутылку вверх дном. Это обеспечит прочное соединение трубки и крышки с пластиковой тарой.
Следующий этап подготовки заключается в проверке изоляции между обмоткой и корпусом на пробои. Если пренебречь этим мероприятием, контакт с корпусом в рабочем режиме мотора может привести к поражению током, особенно если учесть возраст компрессора. Для оценки надежности необходимо прислонить левую клемму к выходу обмотки, а правой прикоснуться в каком-либо участке корпуса. Аналогичным образом проверяются остальные выходы. Отсутствие пробоев дает зеленый свет на установку компрессора.
Подключение компрессораМотор подключается к электрической сети посредством клеммников. Вначале создается контакт с общим типом провода, затем рабочим. На стартовый выход электроэнергия подается путем непродолжительных контактов оголенного провода. Процедуру нужно выполнять очень осторожно, чтобы быть пораженным током.
После включения в сеть из нагнетательного агрегата раздастся гул, а при контакте с пусковым выходом двигатель начнет дуть воздух. Приемлемое время работы – не более 15 минут. Корпус может нагреться до температуры 50 градусов, не допускайте его перегрева и контролируйте уровень масла.
Что делать с маслом?Нет смысла оставлять отработанную жидкость, которой хватит всего на несколько циклов работы. Эффективность такого масла оставляет желать лучшего, поскольку в нем уже содержатся большие пропорции металлических частиц, снижающих степень защиты мотора от перегрева.
Единственный выход из ситуации – удалить старую жидкость и залить новое масло, купленное в автомагазине. Отверстие для заливки найти очень просто – на корпусе агрегата имеется большой болт, который откручивается гаечным ключом. Именно здесь происходит слив и пополнение новым маслом.
Техобслуживание компрессораДля обеспечения бесперебойной и долговечной работы агрегата необходимо контролировать уровень масла, рабочее время подключение к электросети. Рекомендуем между общим и стартовым выходами присоединить конденсатор, который повысит КПД и продлит ресурс компрессора.
При возникновении дополнительных вопросов или перебоев в работе холодильника обращайтесь в компанию «ПластХладо».
Основные направления деятельности нашей компании:
Срочный ремонт холодильников на дому в Москве и области
Запчасти для холодильников с доставкой на дом по всей России
Мы также собрали немного полезной информации по холодильникам:Перейти к оглавлению справочника
Как заменить компрессор холодильника
Когда компрессор выходит из строя, ваш холодильник не может работать должным образом, и вы рискуете выбросить продукты.
Итак, если у вас сломался компрессор холодильника, его необходимо заменить. Однако перед заменой компрессора следует соизмерить затраты на его замену с покупкой нового холодильника. Покупка нового холодильника может быть лучшим выбором.
Замена компрессора — очень сложный ремонт, требующий сварки. Вы должны пытаться выполнить этот ремонт только в том случае, если у вас есть опыт и/или квалифицированный специалист. Это также очень опасный ремонт, так как он связан с работой с легковоспламеняющимися газами.
Вот пошаговая инструкция по замене компрессора.
Шаг первый — демонтаж старого компрессораПервым этапом является демонтаж старого компрессора. Для этого:
- Выключите питание холодильника и вытащите вилку из розетки.
- Выньте все содержимое вашего холодильника. Поскольку замена компрессора может занять много времени, лучше всего поместить еду в холодильники.
- Вытащите холодильник из стены, чтобы получить доступ к его задней части.
- Снимите заднюю панель холодильника. Чтобы снять панель, вам просто нужно открутить винты, которые удерживают ее на месте, и она должна сняться. После удаления поместите его в сторону.
- Найдите компрессор. Он находится в нижней части холодильника.
- Отсоедините кабель питания и снимите крышку, защищающую электрические компоненты.
- Снимите реле, конденсатор и устройство защиты от перегрузки.
- Выпустите хладагент, прикрепив перфорационный клапан к технологической трубе, а затем отпустив его. Убедитесь, что у вас есть достаточная вентиляция.
- После выпуска вам необходимо подсоединить баллон с азотом к коллектору и ввести газ под давлением 50 фунтов на квадратный дюйм.
- Снимите клапан коллектора.
- Отшлифуйте трубы компрессора в местах пайки, чтобы они стали абразивными.
- Обрежьте напорную и всасывающую трубы (оставьте около 20-30 мм от конца технологической трубы).
- Снимите компрессор.
- Снимите фильтр. Вам нужно использовать паяльную горелку (используйте нейтральное пламя).
- Если двигатель компрессора сгорел, необходимо прочистить трубки. Это делается путем приваривания трубного соединителя к линии всасывания, а затем заполнения баллона примерно 500 мл растворителя. Затем вы присоединяете цилиндр к линии всасывания и присоединяете конец цилиндра к цилиндру с растворителем.
Поместите кончик капилляра в емкость для приема использованного растворителя. Вы можете ввести растворитель через систему. После этого вам нужно будет заполнить систему азотом, чтобы удалить остатки растворителя.
Теперь, когда вы сняли старый компрессор, следующим шагом будет установка нового. Для этого:
- Установите новый фильтр (убедитесь, что он правильный). Сначала вам нужно припаять клапан Шредера к дополнительному соединению (убедитесь, что вы сняли колпачок перед сваркой). Затем подсоедините и приварите фильтр к выходу конденсатора. Затем вы можете прикрепить фильтр к капиллярной трубке и приварить ее.
- Установите новый компрессор в правильное положение.
- Подсоедините к нему все трубы и приварите их.
- Затем вы должны провести тест на утечку, введя в них азот и используя щуп. Если у вас нет анализатора, вы можете нанести на них мыльную воду и следить за появлением пузырьков, так как это указывает на утечку.
После проверки выпустите азот.
- Используйте вакуумный насос для удаления воздуха из компрессора.
- Установите конденсатор на реле, затем устройство защиты от перегрузки, а затем подключите реле к клемме компрессора.
- Подсоедините провода системы охлаждения к клеммам реле и защиты от перегрузки.
- Теперь можно снова установить крышку электрических компонентов.
- Заполните компрессор хладагентом (убедитесь, что у вас правильный объем).
- Дважды проверьте правильность расположения всех проводов и трубок, и если это так, ваш новый компрессор должен быть успешно установлен.
Последний шаг — проверьте, работает ли ваш новый компрессор. Вы можете сделать это, просто снова включив холодильник и проверив, работает ли он. Если нет, вам нужно будет связаться с техническим специалистом, чтобы взглянуть на него.
Совместное использование
Как заменить устройство запуска компрессора в холодильнике Whirlpool
- org/HowToDirection»>
Удалите все продукты из холодильника, если это возможно.
Отключите холодильник от сетевой розетки.
Возможно, вам придется выдвинуть холодильник из кухни, чтобы добраться до вилки. Обязательно попросите друга помочь вам переместить холодильник, если он очень тяжелый.
Редактировать
- org/HowToDirection»>
Снимите заднюю панель.
Потяните шнур питания вверх, снимая заднюю панель.
После снятия задней панели обычно все пыльно. При необходимости удалите пыль с помощью пылесоса или веника.
Снимите зажим с верхней части пускового устройства компрессора с помощью острогубцев.
