Куда можно приспособить двигатель от стиральной машины: применение мотора в быту. Как сделать генератор из электродвигателя своими руками?

Обороты двигателя стиральной машины автомат

Содержание

1. Нужные ненужные вещи
2. Подключение к 220 Вольт
3. Регулировка оборотов двигателя от стиральной машины-автомат
4. Регулятор напряжения
5. Подключение через плату (микросхему)
6. Виды двигателей
7. Асинхронный мотор
8. Коллекторный двигатель
9. Инверторный привод
10. Подключение и запуск
11. Вторая жизнь электродвигателя
12. Точильный станок
13. Корморезка и зернодробилка
14. Изготовление растворомешалки
15. Как сделать газонокосилку
16. Разновидности моторов
17. Регулировка
18. Способы регулировки

Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную машину нет никакого смысла, так как проще и дешевле купить новый агрегат. Но что делать со старой? Тем более, если ее двигатель находится в отличном состоянии и продолжает исправно работать.

Реле регулировки оборотов

Нужные ненужные вещи

Многие просто вывезут машину на свалку и забудут о ней. Но это не решение вопроса для рачительного и умелого хозяина. Вы были бы удивлены, узнав, куда и какие детали стиральной машины можно было бы приспособить в домашнем хозяйстве. И в нашей статье мы расскажем о наиболее ценной детали данного агрегата – об исправном двигателе стиральной машинки-автомат.

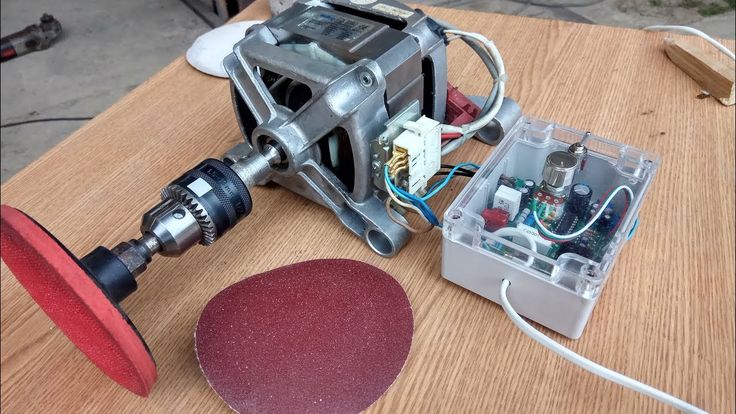

Наиболее подходящий вариант использования электродвигателя – это его подключение к другому устройству. Например, электроточильному станку (или любому другому). Но для этого, прежде всего, нужно подключить мотор к бытовой сети 220 В и отрегулировать количество его оборотов.

Подключение к 220 Вольт

Для того чтобы подключить электродвигатель к домашней электросети, понадобится мультиметр.

С его помощью прозваниваем выходные провода, идущие от электромотора. Цель данной операции: обнаружить среди проводов (от 2 до 4 штук) два с наибольшим сопротивлением (порядка 12 Ом). Соответственно, если проводов всего 2, то задача упрощается до минимума. На данный момент мы имеем на руках два силовых провода от катушки возбуждения двигателя стиральной машины.

Далее выявляем провода от коллектора и щеток двигателя. Их тоже два, так что перепутать их невозможно.

Третья необходимая нам пара проводов принадлежит таходатчику. В основном они прикреплены на корпусе двигателя. В противном случае придется его (мотор) частично разобрать.

Один из коллекторных проводов соединяем с катушечным. А оставшуюся пару (коллектор — катушка) подключаем удобным способом к сети 220 Вольт. Проводим пробный запуск.

Если вы не знаете, что означают и как выглядят названные нами детали: катушка возбуждения, коллектор, таходатчик и так далее, лучше отложите чтение данной статьи до ознакомления с устройством и принципом работы коллекторного двигателя стиральной машины-автомат.

Регулировка оборотов двигателя от стиральной машины-автомат

Скорость вращения двигателя играет важную роль в его дальнейшем применении. Существует большое количество схем и печатных плат, на основе которых производится подключение электродвигателей стиральных машин. И еще большее количество плат регулировки оборотов двигателя от стиральной машины самодельного изготовления, которые порой намного эффективнее и качественнее, чем их фабричные аналоги. Рассмотрим две схемы регулировки оборотов двигателя от стиральной машины.

Регулятор напряжения

Самым простым и доступным регулятором количества оборотов электромотора стиральной машины является любое устройство, предназначенное для подобных действий. Это может быть:

• Димер;
• Гашетка электродрели;
• Поворотное колесо и т.д., взятое от любого бытового прибора или приобретенное в магазине.

Смысл операции по регулировке оборотов прост и заключается в уменьшении или увеличении поступающего напряжения на двигатель из сети 220 Вольт. То есть поворачивая колесо регулировки, мы регулируем напряжение, а следовательно, и задаем скорость вращения. Схема данного подключения выглядит следующим образом:

• Провод от катушки (1) соединяем с кабелем, идущим от якоря.
• 2-катушечный провод направляем на сеть.

• Оставшийся кабель (2) якоря замыкаем на димер.
• Второй выход димера – на сеть.
• Производим пробный запуск электромотора и работу регулятора.

Если вы ничего не перепутали, двигатель будет послушно изменять количество своих оборотов. Но появится одна большая проблема. При касании к вращающейся оси двигателя он будет останавливаться. То есть при малейшем стороннем воздействии происходит потеря мощности, независимо от подаваемого напряжения. По сути, мы имеем на руках работающий движок без каких-либо полезных функций.

Подключение через плату (микросхему)

Наша схема регулировки оборотов изначально не была самой элементарной. И именно для этого мы использовали в ней тахогенератор. Теперь пришло время заняться им. Ведь с помощью таходатчика мы сможем регулировать обороты двигателя стиральной машины без какой-либо потери его мощности, то есть превратив электромотор в реально функциональное устройство.

В нашем случае таходатчик является посредником между двигателем и микросхемой, которая выглядит следующим образом. Данная схема создана на основе заводской платы с маркировкой TDA 1085. Приобрести ее не составит никакого труда в магазинах радиотехники.

Вполне уместным будет вопрос — что изменится в работе двигателя после его подключения через микросхему? Очень многое.

Если при обычном подключении, описанном нами выше, запускать двигатель в работу приходилось движением руки. То теперь это возможно простым поворотом тумблера. При попытке воздействия на вращающийся шкив двигатель не останавливается полностью, а сбрасывает обороты буквально на долю секунды, после чего возвращается к заданной мощности, но уже с учетом возросшей нагрузки.

То есть встроенная нами микросхема, получив сигнал от таходатчика об уменьшении количества оборотов из-за возросшей нагрузки, мгновенно реагирует на это и увеличивает мощность, а следовательно, и количество оборотов электромотора.

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

Виды двигателей

Тип электромотора, выбранного для самоделки, зависит от возраста и модели машины для стирки. Например, если это была старая, еще с советских времен машинка для стирки, то на ней, скорее всего, устанавливался надежный электродвигатель асинхронного типа. Такой мотор от стиральной машины обладает мощностью 180 Вт, имеет отличные показатели крутящего момента и является самым удобным мотором для самоделок. Также в руках мастера могут оказаться двухскоростной электродвигатель, коллекторный мотор или движок от современной СМ любой модели и класса.

Асинхронный мотор

Асинхронные электродвигатели, используемые для стиральных агрегатов, могут быть с двумя или тремя фазами. Но примерно с 2000 г. производство моторов с двумя фазами практически прекратилось, и их заменили на более современные трехфазные, с частотной регулировкой скорости вращения.

Такое устройство состоит из статора, который является неподвижным элементом электромотора и ротора, приводящего в движение барабан устройства.

Преимущество этого устройства состоит:

• В простой конструкции.
• Легкости в обслуживании.
• В низком уровне шума.
• В невысокой стоимости.

К недостаткам можно отнести большие размеры, невысокий КПД, сложность электросхемы и ее управление. Такие электродвижки еще иногда можно встретить в старых, недорогих моделях машин для стирки. В мощных современных аппаратах они не используются.

Коллекторный двигатель

Такие электроприводы используются с 90-х годов и считаются практически универсальными из-за возможности подключать их не только к переменному, но и постоянному напряжению,

Электродвигатель имеет алюминиевый корпус в который встроен коллекторный ротор, статор и блок с контактными щетками.

Достоинства коллекторного мотора:

• Небольшие размеры.
• Плавное регулирование оборотов с помощью увеличения или уменьшения напряжения.
• Способность работать с разными видами напряжения.
• Отсутствует привязка к частоте электрической сети.

Недостаток выражается в частой смене контактных щеток и недолгом сроке эксплуатации.

Инверторный привод

Это мотор с прямым приводом, который еще называют инверторным электродвигателем. Он не имеет коллекторного ротора. Разработан корейской компанией LG и относится к новейшим технологиям. Массовое производство инверторных приводных моторов началось с середины 2005 г. Благодаря надежной, долговечной и простой конструкции, они прочно удерживают лидирующую позицию на рынке электроприводов.

К достоинству инверторного привода можно причислить:

• Компактность.
• Низкий уровень вибрации машинки.
• Высокий КПД
• Отсутствие контактных щеток и ременной передачи.
• Практически бесшумную работу.

Недостаток инверторных двигателей в виде сложной электронной схемы управления, скорее всего, касается производителей, чем потребителей,

Подключение и запуск

При демонтаже электродвижка со стирального агрегата рекомендуется на всех его проводах делать специальные отметки. Эти действия в дальнейшем помогут подключить мотор напрямую к электрической сети (особенно это касается асинхронных электродвигателей со старых стиральных агрегатов, где требуется подключение пусковых конденсаторов). Остальные типы моторов также имеют свои особенности.

Поэтому для правильного подключения каждого типа электродвижка лучше всего поискать информацию в интернете либо использовать для этого специальную справочную литературу. И если при демонтаже все контакты были помечены, то запустить мотор от стирального устройства не составит особого труда. Для этого просто нужно будет следовать инструкции для подключения определенного типа движка к сети и придерживаться правил безопасности.

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

1. Из стальных полос изготавливаются режущие лопасти (ножи), которые немного не достают до стен стирального барабана.
2. Внизу барабана, под ножами, делается небольшое отверстие размером примерно 50х50 мм, через которое будет выходить перемолотый корм.
3. Лопасти закрепляются на вал мотора возле самого дна стирального барабана. Для более эффективной работы корморезки желательно использовать два вала, которые должны крутиться в разные стороны. При наличии второго вала дополнительные лопасти устанавливаются примерно на 100−150 мм выше нижних ножей. Естественно, придется устанавливать два электродвигателя: один снизу под барабаном корморезки, другой в середине барабана
4. Установить электродвигатели и подсоединить их к валам с режущими лопастями.
5. В крышке можно вырезать отверстие для закладки в барабан сырья для приготовления корма.

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

1. Основание для растворомешалки лучше всего сделать из 50-го стального уголка. Для этого нужно вырезать из него две заготовки по 600 мм и 4 отрезка по 800 мм, из которых следует сварить два треугольника.
2. На вершины треугольников привариваются гайки, внутренний диаметр которых должен быть больше 30 мм.
3. Треугольники выставляются вертикально на расстоянии 500 мм друг от друга, после чего сквозь гайки продевается металлическая труба, на концах которой привариваются ограничители.
4. Внизу стойки свариваются между собой двумя уголками, и в итоге получается жесткая конструкция, к которой сверху будет закреплена рама с емкостью для замешивания раствора.
5. Рама изготавливается размером 1,4х0,4 метра из того же уголка, что и основание. По центру готовой рамы дополнительно варится поперечина из уголка, после чего она жестко закрепляется при помощи электросварки к трубе, заведенной в отверстия гаек.

Такая конструкция удобна тем, что работает по типу качелей, и приготовленный раствор легко можно вылить из мешалки, просто наклонив бак.

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

1. Тележку с платформой для косилки можно изготовить из стального уголка, профильной трубы или металлического листа. К ней привариваются небольшие колесики от детской коляски или от грузового хозяйственного возка.
2. Ручка изготавливается из металлической трубки, ее высота выбирается произвольно под рост человека. Она приваривается к платформе электросваркой или крепится с помощью болтов. На ней же закрепляется включатель для запуска электродвигателя и крючки для силового кабеля.
3. Электродвигатель закрепляется на тележке таким образом, чтобы его вал свободно проходил в отверстие платформы, специально оставленное для него.
4. С помощью сварки либо запрессовки на выступающий из тележки конец вала закрепляется диск с режущими металлическими лопастями.
5. Для защиты мотора от попадания травы он закрывается специальным кожухом. Во избежание его перегрева в кожухе насверливаются небольшие отверстия для вентиляции.
6. Чтобы случайно во время работы не произошло поражение током, перед приваркой на трубу для ручки рекомендуется надеть резиновую трубку.

На этом изготовление самодельной газонокосилки завершается, и она готова к работе.

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Двигатель — это основная деталь в стиральной машине, поэтому от него зависит очень многое. Важные принципы стиралки – это количество оборотов и мощность. При покупке не всегда замечают этих параметров. Сейчас мы рассмотрим все эти критерии и как они влияют на работу, а также регулировку оборотов мотора.

Разновидности моторов

Асинхронный. Основные преимущества: Простота конструкции. Лёгкое обслуживание. Довольно низкий уровень шума. Недорогая стоимость. Из недостатков можно отметить то, что он обладает низким КПД и внушительными размерами, часто такие движки используются в недорогих моющих аппаратах.

Коллекторный. Основные преимущества: скромные габариты. Огромный пусковой момент. Простота управляющей электросхемы . Недостатки — малый срок службы. Ослабление магнитного поля, которое в последствии не дают барабану вращаться.

Прямой привод. Основные преимущества: Простота конструкции. Имеет КПД выше, чем у других видов двигателей, при этом колебания машинки значительно ниже. Уровень звука, исходящий от СМА также низкий. Недостатки: Из-за сложности схемы, производителям требуется приложить больше усилий, что повышает стоимость.

Регулировка

Рассмотрим на примере коллекторного мотора, так как он наиболее часто применяется на стиральных машинах.

Регулировка оборотов двигателя – важно, потому что с помощью него можно будет приспособить деталь отработавшей помощницы.

Чтобы регулировать обороты мотора, его нужно правильно подключить. Чтобы сделать это, необходимо подсоединить несколько выходов. В первую очередь требуется взять двигатель от стиральной машинки, после следует заметить катушку, от которой идет несколько проводов, обычно 2-3. Теперь нам требуется выбрать 2 кабеля с наибольшим сопротивлением, для этого пригодится омметр.

Следом требуется обнаружить коллектор мотора и щетки, от которых идут по 2 кабеля. После чего нужно найти выходы таходатчика . Лучше всего это сделать визуально. Провода от датчика легко видны. Они как правило красного цвета и самые тонкие. Щётки тоже хорошо видны. Нужно отследить провода до клеммной коробки. Иногда они уходят вглубь корпуса. В этом случае с помощью тестера прозваниваем все контакты до щёток.

элементы коллекторного мотора

Теперь берем один кабель, идущий от коллектора, и присоединяем с одним из электропроводов катушки. Второй от коллектора и катушки подключаем к сети 220 вольт через нагревательный элемент. Если запуск был успешно и движок постепенно набрал обороты без рывков и заеданий, то можно подключить движок стиральной машины через регулятор.

Схема подключения коллекторного мотора

Способы регулировки

Самый легкий способ – это применение любого регулятора напряжения, такие как: гашетки, диммера . Теперь необходимо проделать следующие действия: присоединить кабель катушки с якорем, к сети подсоединить второй провод катушки, провод якоря присоединяем с диммером , а выход диммера подключаем к сети. Осуществляем пуск мотора. Чтобы регулировать обороты стирального аппарата без какой-либо потери мощности придется воспользоваться более сложной схемой подключения.

Через микросхему. Благодаря тахометрическому генератору, мы сможем регулировать обороты стиралки без потери мощности. Но сам датчик регулировать вращение двигателя не может. В действительности управление происходит с помощью специальной микросхемы, при соединении с тахо , обмоткой якоря, которые будут подключены в сеть. Это микросхема называется TDA 1085. Самостоятельно разобраться в таком способе без знания схемотехники — невозможно. Поэтому подробно останавливаться на этом не будем, а приведём только схему.

Нажимая на кнопку «Опубликовать», вы даете согласие на обработку своих персональных данных.

Какие обороты должны быть у хорошей стиральной машины

Какая мощность двигателя СМ

Производительность мотора зависит от его вида. В комплектации стиралок применяют три типа:

• асинхронный;
• коллекторный;
• инверторный (бесколлекторный).

Асинхронный мотор

Его устанавливали в машинах, произведённых до 2000 года. У двигателя стиральной машины-полуавтомата вращений в минуту — 2800, мощность — 180–360 Вт. Чтобы приспособить такой движок под гаражные «самоделки», нужны трёхфазная сеть, преобразователь частоты, набор конденсаторов. Это стоит дорого, поэтому асинхронники не пользуются популярностью у самодельщиков.

Коллекторный двигатель

Любимчик мастеров. Работает от постоянного и переменного электрического тока, мощность 300–800 Вт, число поворотов якоря 11 500–15 000 об/мин. Из плюсов — легко корректируется цикл без потери мощности. Минус — часто стираются щётки.

Инверторный мотор

Самый современный и экономичный вид. Преобразовывает переменный ток в постоянный. Функционирует без ременной передачи и щёток с мощностью 400–800 Вт, совершая количество поворотов от 16 000 до 20 000 в минуту.

В настоящее время коллекторный электродвигатель является оптимальным по доступности и цене вариантом для домашних мастерских. Он универсален и лёгок в управлении. Давайте рассмотрим его устройство, способы подключения и регулировки.

Регулировка

Рассмотрим на примере коллекторного мотора, так как он наиболее часто применяется на стиральных машинах.

Регулировка оборотов двигателя – важно, потому что с помощью него можно будет приспособить деталь отработавшей помощницы.

Чтобы регулировать обороты мотора, его нужно правильно подключить. Чтобы сделать это, необходимо подсоединить несколько выходов. В первую очередь требуется взять двигатель от стиральной машинки, после следует заметить катушку, от которой идет несколько проводов, обычно 2-3. Теперь нам требуется выбрать 2 кабеля с наибольшим сопротивлением, для этого пригодится Мультиметр

(от англ. multimeter),
тестер
(от англ. test — испытание),
авометр
(от ампервольтомметр) — комбинированный электроизмерительный прибор, объединяющий в себе несколько функций.

В минимальном наборе включает функции вольтметра, амперметра и омметра. Иногда выполняется мультиметр в виде токоизмерительных клещей. Существуют цифровые и аналоговые мультиметры.

Следом требуется обнаружить коллектор мотора и щетки, от которых идут по 2 кабеля. После чего нужно найти выходы Тахогенератор

(от др.-греч. τάχος — «быстрый», «скорость» и лат. generator «производитель») — электрическая микромашина, измерительный генератор постоянного или переменного тока, предназначенный для преобразования мгновенного значения частоты (угловой скорости) вращения вала в однозначно связанный со скоростью электрический сигнал.

«>таходатчика . Лучше всего это сделать визуально. Провода от датчика легко видны. Они как правило красного цвета и самые тонкие.

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Регулировка оборотов двигателя от стиральной машины

Регулировка оборотов двигателя стиральной машины может потребоваться любому самодельному надомнику, решившему приспособить деталь от старого помощника.

Простое подключение двигателя стиральной машины к сети особого толку не дает, так как сразу выдает максимальные обороты, а многие самодельные приборы требуют повышения или понижения оборотов, и желательно без потери мощности. В этой публикации мы поговорим о том, как подключить двигатель от стиралки, и как сделать для него регулятор оборотов.

Сначала подключите

Перед регулировкой оборотов двигателя стиральной машины его необходимо правильно подключить. Коллекторные двигатели от стиральных машин имеют несколько выводов и многие начинающие самодельщики их путают, не могут понять как подключить. Расскажем все по порядку, а заодно проверим работу электродвигателя, ведь есть такая же вероятность, что он полностью неисправен.

• Для начала нужно взять двигатель от стиральной машины, скрутить его и найти катушки возбуждения или башмаки, от которых должно идти 2, 3 и более проводов. Обувь выглядит примерно так, как на картинке ниже.

• Берем омметр, ставим тумблер на минимальное сопротивление и начинаем прозванивать все выводы по очереди. Наша задача выбрать из всех выводов катушки возбуждения 2, у которых значение сопротивления больше всех, если их всего два, то ничего подбирать не нужно.
• Далее нужно найти коллектор двигателя и щетки, от которых тоже пойдет 2 провода. В этом случае решений будет всего два, если их больше, то вы что-то перепутали или оторвался один из проводов.


• Следующая группа выходов, которые нам крайне необходимо обнаружить, это выходы тахометра. В некоторых случаях провода, идущие от тахометра, можно увидеть прямо на кожухе двигателя, но иногда они спрятаны в недрах кожуха и тогда для подключения приходится частично разбирать двигатель.

Внимание! Таходетекторы с двумя выходами легко прозваниваются омметром. Но аналогичные детали с тремя выходами не звонят ни в какую сторону.

• Далее берем один провод, идущий от коллектора, и подключаем его к одному из проводов катушки.
• Подключаем второй провод коллектора и второй провод катушки к сети 220 В.
• Если нам нужно изменить направление вращения якоря, то просто меняем местами подключаемые провода, а именно подключаем первый провод коллектора и первый провод катушки к сети, а вторые провода соединяем между собой.
• Провода катушки, тахометра и коллектора помечаем бирками, чтобы не перепутать и произвести пробный запуск двигателя.

Если пробный запуск прошел успешно, а именно двигатель постепенно набирал обороты без заеданий и рывков, щетки не сверкали, можно переходить к подключению двигателя стиральной машины через регулятор оборотов. Схем подключения двигателя через регулятор много, как и схем самого регулятора, рассмотрим два варианта.

Подключение через регулятор напряжения

Самый простой способ отрегулировать электродвигатель стиральной машины – использовать любой регулятор напряжения (диммер, курок от дрели и т.п.). Смысл регулировки в том, что сначала на двигатель подается максимальное напряжение, и он вращается с максимальной скоростью.

Поворачивая диммер, мы уменьшаем напряжение, и двигатель, соответственно, начинает снижать обороты. Схема подключения следующая:

• к одному якорному проводу присоединяем один провод катушки;
• второй провод катушки подключен к сети;
• второй провод якоря подключается к диммеру, а второй вывод диммера подключается к сети;
• Производим пробный запуск двигателя.

Проверяем, как работает двигатель на минимальной мощности. Вы можете убедиться, что даже на минимальной мощности обороты без нагрузки впечатляют, но стоит только прислонить деревянный брусок к вращающейся оси, и двигатель тут же остановится. Каков вывод? И вывод такой, что такой способ регулировки оборотов электродвигателя стиральной машины приводит к катастрофической потере мощности при снижении напряжения, что недопустимо, если вы собираетесь делать из двигателя какую-то самоделку.

Важно! Соблюдайте меры предосторожности при запуске стиральной машины. Перед запуском обязательно закрепите двигатель, кроме того, не прикасайтесь руками к вращающимся элементам.

Изначально мы поставили задачу научиться делать обороты двигателя стиральной машины своими руками без потерь или с минимальной потерей мощности, но возможно ли это? Вполне возможно, что просто схема подключения будет несколько сложнее.

Через чип

Пора вспомнить о тахометре и его выводах, которые мы нашли на двигателе, но пока отложили. Именно тахометр поможет нам подключить двигатель стиральной машины и регулировать его обороты без потери мощности. Сам по себе тахометр не может управлять двигателем, он лишь посредник. Фактическое управление должно осуществляться с помощью микросхемы, которая подключается к тахометру двигателя, обмотке и якорю и питается от сети 220 В. Вы можете увидеть принципиальную схему на рисунке ниже.

Что происходит с двигателем, когда мы подключаем его к сети через этот чип? А происходит следующее, мы можем запустить двигатель своими руками на максимальных оборотах, а можем снизить обороты, повернув специальный тумблер. Даем внезапную нагрузку двигателю, подставив деревянный брусок под вращающийся шкив. На долю секунды скорость падает, но потом снова восстанавливается, несмотря на нагрузку.

Дело в том, что тахометр фиксирует снижение скорости из-за возникшей нагрузки и сразу посылает сигнал об этом на плату управления. Микросхема, получив сигнал, автоматически добавляет мощность, тем самым выравнивая обороты двигателя. Мечта о самодельном, как говорится, сбылась. При наличии такой схемы подключения из двигателя стиральной машины можно сделать зернодробилку и дровокол и много других полезных вещей.

Подводя итог нашему рассказу, ответим еще на один резонный вопрос, который может возникнуть у читателя: где взять такую ​​плату? Его можно собрать на основании схемы и перечня деталей, которые мы прилагаем к этой статье, либо заказать в готовом виде у специалистов. К счастью, предложений в сети достаточно. Нужно искать схему TDA 1085.

Где можно приспособить двигатель от стиральной машины • CIMFLOK.COM

Пришедшую в негодность стиральную машину нельзя сразу выбрасывать. Особенно, если есть достаточно развитые навыки работы с ручным инструментом, и есть привычка возиться в мастерской. Различные самоделки из двигателя от стиральной машины могут оказаться крайне полезными в хозяйстве.

Какие бывают двигатели

Класс и возраст машины определяет какой двигатель в руках. Если речь идет о старых, советских. это будет асинхронное устройство открытого типа, достаточно надежное. Двигатель от старой стиральной машины барабанного типа имеет мощность 180 Вт, но очень удобен для самоделок, так как имеет отличные показатели крутящего момента. В других случаях в руки могут попасть:

• Двигатель двухскоростной от шайбы с фиксированными 350 и 2800 об/мин;
• коллекторный блок, который при прямом питании без регулировки разгоняет вал до 12-15000 об/мин;
• двигателей от современных стиральных машин разного класса, так как на сегодняшний день производители часто не следуют общему стандарту комплектации.

Сразу стоит отметить инверторный двигатель которым комплектуется самая современная стиральная машина. Для запуска такого агрегата необходима схема управления. Он должен сначала преобразовать переменный ток в постоянный, а затем создать новый сигнал и изменить частоту выходного напряжения для управления скоростью на валу. А вот если в комплекте двигателя есть силовая электроника от стиральной машины, это будет крайне полезным дополнением.

Подключение двигателя

Для прокладки проводов обмотки нужен мультиметр . Также нелишним будет подготовить бокорезы или плоскогубцы для зачистки жилок. Список других инструментов зависит от того, какое оборудование будет монтироваться к двигателю.

Подключение установки к сети переменного тока.

1. Определим пары . Прикладываем один щуп к любому сердечнику, а другим проверяем остальные. Если мультиметр дал сигнал, значит, пара найдена.
2. Находим индикатор сопротивления двух обмоток. Наибольшее значение указывает начальную пару.
3. Разные тандемы соединяются попарно, а затем подключаются к общей сети 220 В.
4. Кнопка отключения может быть установлена ​​на трос пусковой обмотки.

Иногда необходимо изменить направление вращения двигателя. Просто поменять выводы пусковой обмотки.

Точилка или точилка от двигателя стиральной машины

После того, как электрическое подключение выполнено и двигатель стиральной машины ожил, можно приступать к изготовлению самоделки. Наиболее распространена небольшая точилка. Если использовать круг от болгарки, можно резать пластиковые трубы, алюминиевый уголок.

Можно приспособить двигатель для работы в качестве мясорубки, для этого на вал надевается малая или крупная круглая насадка . Перечень работ следующий:

1. Двигатель должен быть надежно закреплен. Удобнее всего это сделать на небольшой доске, которую потом легко поставить на стол, верстак, любую удобную поверхность.
2. Мотор старой стиральной машины можно закрепить на уголках или на круглых скобах из оцинкованной стали . Для компенсации вибраций и электроизоляции в последнем случае между двигателем и креплениями помещается резина.
3. Асинхронные двигатели от старых барабанных стиральных машин имеют открытую конструкцию, в которую попадает пыль, влага, опилки. Это может привести к ошибкам и сбоям различного типа. Поэтому при монтаже самый выгодный вариант
   полностью «обнять» двигатель полосой из оцинкованной стали.

Существует несколько способов подключения патрона или посадочного места для заточки круга, круга для УШМ и насадки для заточки.

1. Нарежьте резьбу фитинга патрона непосредственно на валу.
2. Сварить переходник из нескольких труб разного диаметра. С одной стороны предполагается посадка шлифовального круга, а с другой внутренний диаметр трубы должен соответствовать размеру вала. Эта часть переходника нагревается, набивается на вал, после остывания детали очень плотно и надежно соединяются.

Стоит отметить, что наиболее привлекательным вариантом является патрон для дрели, если только вы не хотите делать точилку с камнем. В него легко поместить практически любой инструмент: дрель, фрезу, шлифовальную круглую головку, насадку с проволочной щеткой для обдирки краски, войлочный блок. Изготовление переходника для круглой УШМ не представляет сложности.

Такой станок сможет собрать даже начинающий домашний мастер и использовать для самых разных целей. Главное, правильно подключить двигатель и потратить некоторые усилия на формирование надежного крепления рабочего узла.

Совет! При наличии только высокооборотного двигателя рекомендуется не снижать его обороты, а сделать отдельный узел с собственным валом, и передавать на него крутящий момент через шкив с понижающим коэффициентом.

Прочие конструкции самодельных точилок на основе

Вышеописанную работу придется проделать, если вы хотите получить другие, самые разнообразные станки.

1. Токарная обработка древесины . Двигатель в 180 Вт от старой стиральной машины позволит без особых усилий не спеша обрабатывать цилиндрические заготовки. Обязательно нужна своеобразная задняя бабка для остановки заготовки. Это защитит вал двигателя от боковых нагрузок.
2. Шлифовальный барабан . Для этого используется деревянный цилиндр большого диаметра, в центре которого проходит стальной стержень, один конец которого зажат в патроне двигателя, другой установлен в стойке на подшипнике. Поверхность проклеивается наждачной бумагой, можно точить ножи, лезвия рубанка, если есть приспособления для выдерживания угла, и выполнять другие операции.

Сразу заметим, пилораму от двигателя стиральной машины не получится. крутящего момента не хватит.

А вот мебельщикам и другим домашним мастерам понравится идея изготовления горизонтально-сверлильных приспособлений для работы с эксцентриковым крепежом.

1. Станок изготовлен, как описано выше, с патроном на валу.
2. Опора, полка направляющая, горизонтальная, изготавливается на такой высоте, чтобы ось вала проходила через центр торца плиты ДСП или деревянной детали.
3. В патрон вставляется сверло, деталь подается горизонтально, а глубину сверления можно контролировать визуально.

Для создания места крепления круглого эксцентрика достаточно использовать дрель, вертикально-сверлильный станок и фрезу нужного диаметра. Эта операция не требует высокой точности. Основную, ответственную задачу по аккуратному сверлению канала под цилиндрический штифт выполнит двигатель от старой стиральной машины.

Зернодробилка

Оборудование такого плана позволяет существенно сэкономить на производстве кормов для скота. При наличии достаточно мощного двигателя можно построить вполне толковую зернодробилку, ничем не уступающую по отдаче промышленным вариантам. Аналогичные характеристики имеют моторы на больших стиральных машинах среднего бюджетного или премиального уровня.
Кроме блока нужен кейс . Лучшим вариантом будет конструкция из старой машинки с вертикальной загрузкой. Если такого кейса под рукой не оказалось, то практически в любой точке можно найти массу вариантов получения металла за копейки.

1. При выборе ножей следует учитывать, что в момент резки они должны почти касаться краев корпуса, не доходя до 3-4 мм.
2. На дне конструкции нужно сделать отверстие для отвода готового корма.
3. Внутрь устанавливаем два полотна: одно на расстоянии 40-50 см от верхнего края, а второе внизу. Лучше использовать два вала, вращающихся в разные стороны, для лучшего помола.
4. Закрепляем двигатель на верхней части стиральной машины и собираем с ним валы.
5. Загружать зернодробилку станет удобнее, если сделать отверстие в крышке, а не снимать ее каждый раз.

Важно! Во время шлифовки двигатель будет нуждаться в периодическом отдыхе.

Бетономешалка

Аренда и тем более покупка заводского оборудования сопряжена с серьезными затратами. Для работ средней сложности практичнее будет сделать бетономешалку своими руками. Если использовать двигатель от мощной стиральной машины, КПД техники заметно повысится.
Сборка бетономешалки.

1. Фундамент должен быть устойчивым. Идеально подойдет сварной швеллер, но можно сэкономить и заменить их деревянным брусом. Высоту выбираем на свое усмотрение, но не ниже 0,5 м.
2. Валы двигателя и баки должны находиться в одной плоскости. Для этого в конструкции предусмотрены специальные полки, фиксирующие мотор.
3. Устанавливаем редуктор так, чтобы шкив и мотор находились на одном уровне. В противном случае агрегат очень быстро выйдет из строя из-за сильных перегрузок.
4. В качестве емкости может выступать старая центрифуга стиральной машины. Монтируем вал в бак и симметрично закрепляем на нем изогнутые лопасти, которые будут мешать раствору.
5. Соединяем кнопки «Пуск» и «Выключение» с остальной проводкой.
6. Надеваем ремни на шкивы и при необходимости подтягиваем.

При полной загрузке часть раствора может выплеснуться на редуктор и двигатель. Поэтому нелишним будет организовать для них защиту: жесткие или мягкие кожухи из подручных материалов.

Вибростол

Еще одно полезное оборудование, широко используемое для производства тротуарной плитки. В отличие от решений, описанных выше, эта конструкция заметно проще. Для сборки вам понадобится стол и отдельная металлическая пластина.
Сборка вибростола.

1. На каждый угол пластины привариваем по пружинке одинаковой высоты.
2. По углам стола аналогично организуем для них приемник сопоставимых размеров.
3. Между ногами крепим двигатель с помощью поперечных металлических планок.
4. Протягиваем проводку и выводим блок вкл/выкл.

Совет! Если стол большой или двигатель не такой мощный, то усилие вибрации можно увеличить, установив двигатель на эксцентрики, которые будут его качать.

Вывод

В вопросе самоделок из старой стиралки все решает фантазия и конкретные инженерные навыки исполнителя.
