Введение Установка Эксплуатация Рекомендации по хранению пр…
Холодильники LG
Введение
Установка
Эксплуатация
Рекомендации по
хранению продуктов
Уход и
обслуживание
Поиск и устранение
неисправностей
Перестановка дверей
Содержание
Регистрация данного холодильника—————
Важные указания по технике безопасности—-
Назначение компонентов——————————-
Установка —
Включение
Регулировка температуры-
Быстрая заморозка————
Автотестирование————-
Хранение продуктов
Общие сведения
Замена лампы —
Чистка —————
Поиск и устранение неисправностей
Меры предосторожности——————
Как переставить двери———————
О
О
————— ©
————— ©
————— ©
Звуковая сигнализация при открытой двер^ —
Приготовление льда—————————————
Размораживание———————————————
Режим энергосбережения——————————-
10
11
11
12
©
Введение, Регистрация данного холодильника, Важные указания по технике безопасности
Страница 2
Введение
Введение
Меры
предосторожности

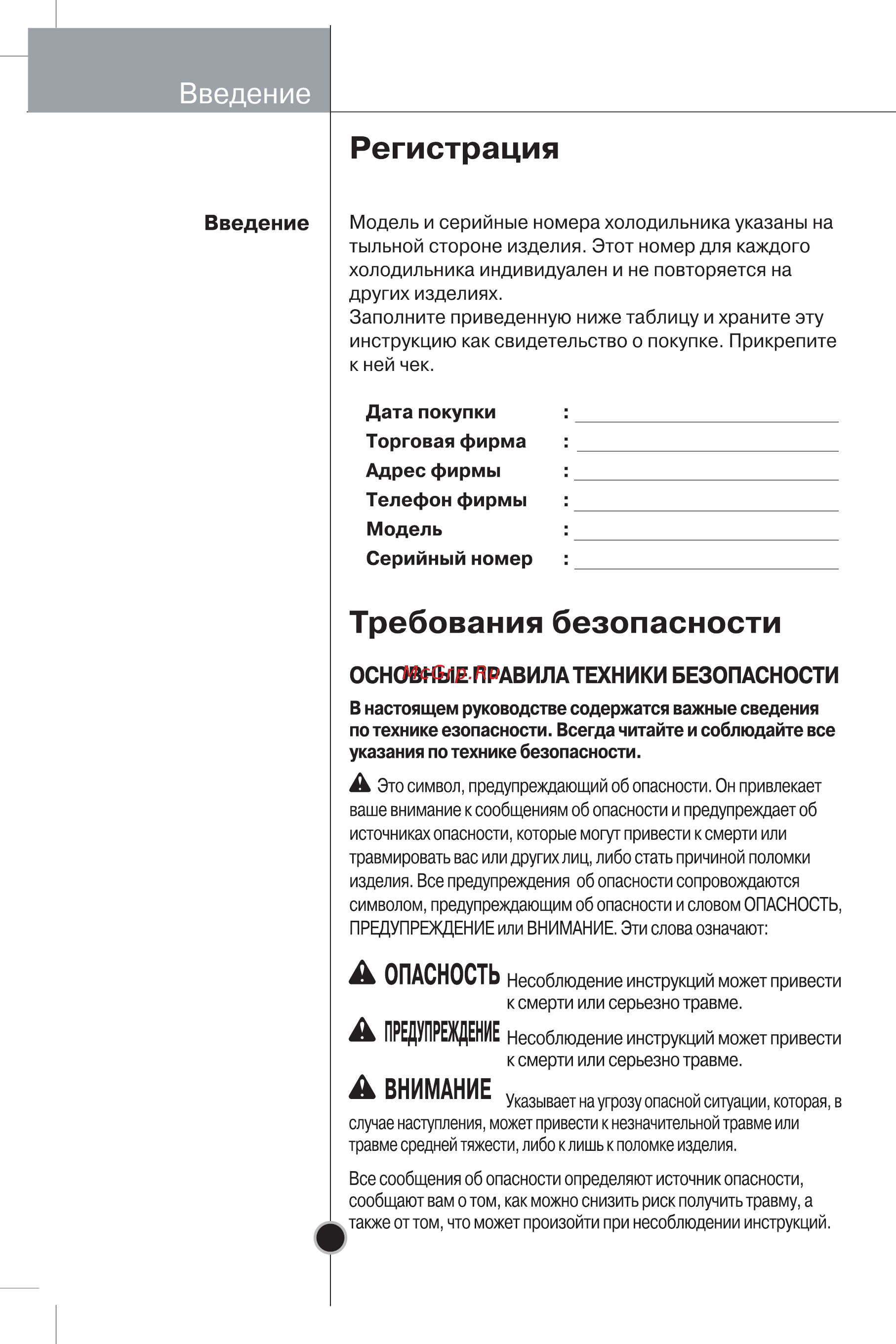

Регистрация данного холодильника
Код модели и заводской номер холодильника
указаны на табличке, размещенной на задней
панели.
Камера изделия имеет свой уникальный
заводской номер.Внесите в приведенную ниже
форму все требуемые сведения и сохраните ее как
документ, подтверждающий сделаннуюВами
покупку. Сюда же приколите чек.
Дата покупки :
Дилер, продавший холодильник :
Адрес дилера :________________
Номер телефона дилера :
Модель:_______________
Заводской номер :
Важные указания по технике
безопасности
Перед включением холодильник следует должным
образом установить в подходящем месте в
соответствии с инструкцией по установке.
При отключении холодильника от сети не тяните
за сетевой шнур. Крепко захватите сетевую вилку
и потяните ее на себя, чтобы вынуть из розетки.
При отодвигании холодильника от стены
соблюдайте особую осторожность, чтобы сетевой
шнур попал под колесо или не оказался иным
образом поврежден
Во время работы холодильника не касайтесь
охлажденных
поверхностей внутри морозильной камеры,
особенно влажными или мокрыми руками.
Кожа
может прилипнуть к этим поверхностям,
охлажденным до очень низкой температуры.
Срок службы данного товара-7 лет со дня
передачи товара потребитеию.
О
Введение, Меры, Предосторожности
Не пользуйтесь удлинителем, Замена сетевого шнура, Опасно, Важные указания по технике безопасности
Введение
Меры
предосторожности
Не пользуйтесь
удлинителем
Замена сетевого
шнура
Опасно!
Воспламеняющие
ся материалы
Заземление

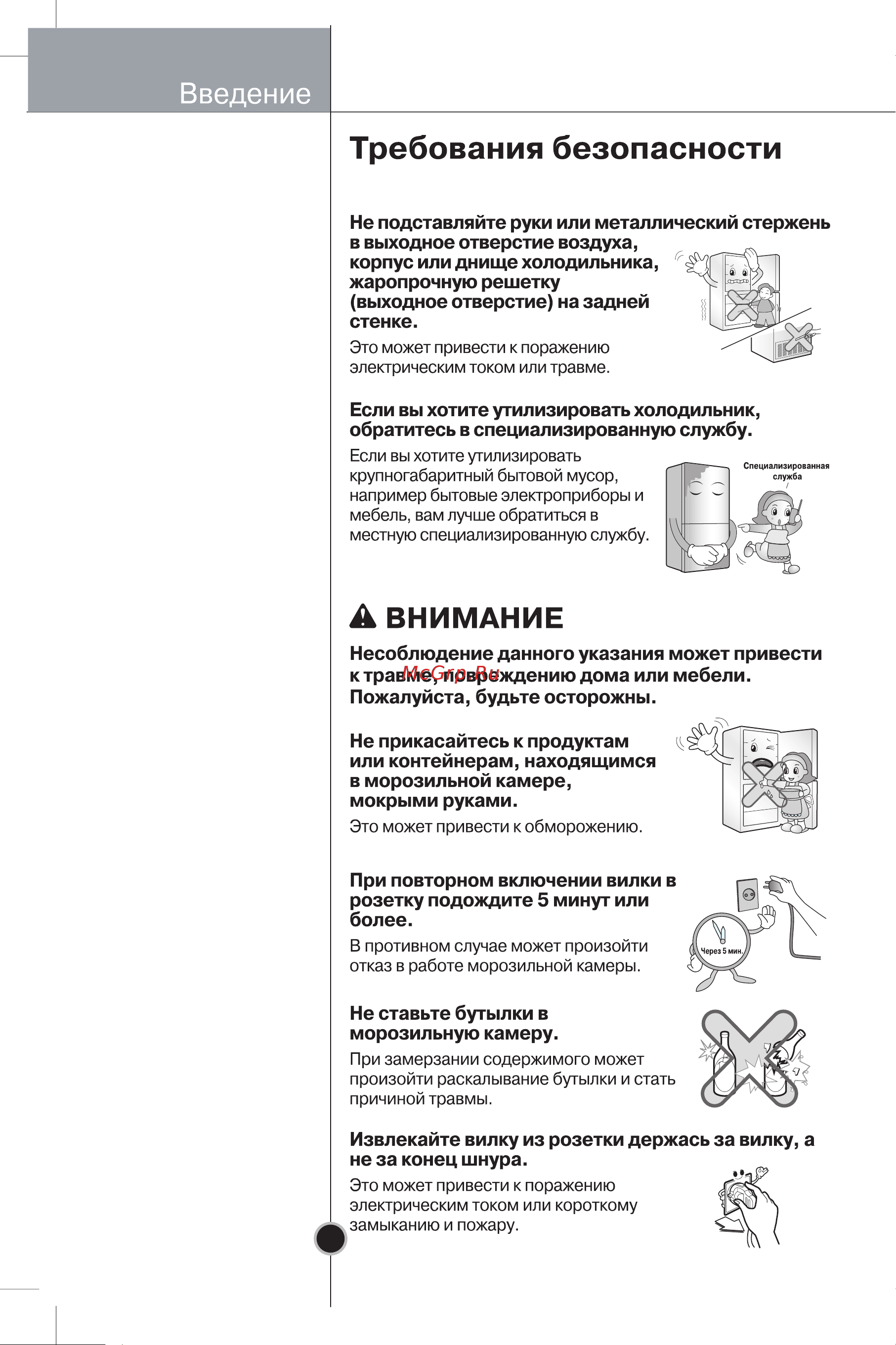

Важные указания по технике безопасности
Перед чисткой холодильника выньте вилку
сетевого шнура из розетки.
Во избежание возгорания и поражения
электрическим током не допускайте повреждения,
излишнего перегибания и перекручивания шнура и
не беритесь за него при отключении от сетевой
розетки.
Не помещайте в морозильную камеру стеклянные
изделия, поскольку при замораживании
содержащегося в них продукта они могут лопнуть.
По возможности подключите холодильник к
индивидуальной электрической розетке. Зто
предотвратит перегрузку бытовой электросети при
совместном включении холодильника и других
бытовых электроприборов или системы освещения.
Поврежденный сетевой шнур следует заменить
специальным шнуром или комплектом,
поставляемым изготовителем холодильника или
его представителем по обслуживанию.
Дети могут оказаться запертыми внутри.
Перед выбрасыванием старого холодильника или
морозильной камеры выполните следующее:
Снимите двери холодильника.
Онставьте полки на месте, чтобы дети не смогли
забраться внутрь холодильника.
Не допускайте хранения или использования
бензина или других воспламеняющихся газов и
жидкостей вблизи холодильника или других
бытовых электроприборов.
При коротком замыкании заземление снижает риск
поражения электрическим током, поскольку
создается обходной контур электрического тока.
Во избежание возможного поражения
электрическим током холодильник следует
заземлить. Веправильное заземление может
привести к поражению электрическим током. Если
инструкции по заземлению вам не вполне понятны
или вы сомневаетесь в правильности выполненного
заземления, проконсультируйтесь у
квалифицированного электрика или специалиста
по обслуживанию.
Примечан
Страница 4
Введение
Назначение компонентов
Примечан
Если вы обнаружите отсутствие каких-либо из
перечисленных компонентов, возможно они
используются только в других моделях холодильника.
9
Установка
Страница 5
Установка
Включение
1. Выберите удобное место для установки
холодильника. Установите холодильник в
удобном для его использования месте.
2. Не следует устанавливать холодильник вблизи
источников тепла, в местах, где на него падают
прямые солнечные лучи, или во влажном месте.
3. Для эффективной работы холодильника вокруг
него должна обеспечиваться хорошая
циркуляция воздуха. Если холодильник
установлен в нише стены, над ним должен быть
выдержан зазор минимум 5 см.
4. Во избежание вибрации холодильник следует
отрегулировать. При необходимости выставьте
регулировочные винты таким образом, чтобы
скомпенсировать неровности пола.
Для надежного закрывания дверей передняя
часть холодильника должна размещаться
несколько выше задней. Если холодильник
немного наклонить, регулировочные винты легко
вращаются.
Для подъема холодильника поворачивайте
винты против часовой стрелки( *!
5
), а для
опускания — по часовой стрелке (с* ).
5. Тщательно очистите холодильник, удалив всю
пыль, накопившуюся во время транспортировки.
6. Установите на соответствующие места такие
принадлежности, как ящик для льда и т.д.
Принадлежности упакованы вместе во
избежание повреждения при транспортировке.
7. Вставьте вилку сетевого шнура в сетевую
розетку. Ве подсоединяйте к этой же розетке
какой-либо другой бытовой электроприбор.
После установки холодильника выждите 2-3 часа
для установления нормальной рабочей
температуры, прежде чем загружать в него свежие
или замороженные продукты.
Вынув вилку сетевого шнура из розетки,
подождите по меньшей мере 5 минут перед
последующим подсоединением.
После этого холодильник готов к эксплуатации.
Включение
Эксплуатация, Регулировка температуры
Страница 6
Эксплуатация
Холодильная
камера
Морозильная
камера
Быстрая
заморозка
Регулировка температуры
TEMP. CONTROL
Холодильник имеет два регулятора, позволяющие
отрегулировать температуру в холодильной и
морозильной камерах.
• Сначала установите регулятор
температуры (TEMP.
CONTROL)
в положение “4”. Затем
отрегулируйте температуру в
холодильной камере до
требуемого значения.
• Если вы хотите слегка повысить
или понизить температуру
внутри камеры, поверните ручку в направлении
меток MIN или MAX соответственно.
• Регулятор температуры морозильной камеры
размещен в верхней части холодильника.
Сначала установите регулятор Freeze Temp в
среднее положение. Важав кнопку Freezer Temp,
можно отрегулировать температуру в
морозильной камере, контролируя ее по
количеству горящих ламп (процесс регулировки
выполняется в 5 этапов, 5 горящих ламп
указывают на установку самой низкой
температуры).
• При включении холодильника или подсоединении
вилки сетевого шнура к розетке регулятор
температуры автоматически установится в
среднее положение.
VACATION
FREEZE TEMP
QUICK FREEZE
О
■ Зта функция используется, когда требуется
быстро заморозить продукты.
Важмите
однократно кнопку ’QUICK FREEZE’ (быстрая
заморозка). Загорится лампа и начнется процесс
быстрой заморозки. Операция быстрой заморозки
длится примерно 3 часа. По окончании операции
автоматически
устанавливается обычный
режим. Если понадобится
прервать процесс быстрой
заморозки, вновь нажмите
кнопку ’QUICK FREEZE’.
Ъампа погаснет, процесс
быстрой заморозки
прекратится, и установится
обычный режим работы
холодильника.
QUICK
freeze
Эксплуатация, Автотестирование, Звуковая сигнализация при открытой двери
Приготовление, Льда, Размораживание, Чтобылегко, Режим, Энергосбережения
Эксплуатация
Автотестирование
Звуковая
сигнализация при
открытой двери
Приготовление
льда
Размораживание
Чтобылегко
Режим
энергосбережения
Эта функция позволяет
использовать холодильник с
морозильной камерой в режиме
энергосбережения, что может быть
полезным, например, когда вы
уезжаете в отпуск, поскольку при
этом максимально сокращается
потребление энергии.
При нажатии
кнопки ’VACATION’ включается
этот режим и загорается лампа.
При повторном нажатии этой кнопки режим
энергосбережения отменяется. Для лучшей
реализации режима следует установить регулятор
TEMP.
c
O
n
T
r
OL
в
положение «MIN”.
Самопроверка Эта функция позволяетВам
определять, нормально ли работает
холодильник. ЕслиВы считаете, что холодильник
неисправен, нажмите кнопку регулятора
температуры:
— Если столбик светового индикатора движется
вверх или вниз,аш холодильник работает
нормально.
— Если столбик светового индикатора остается
неподвижным, оставьте холодильник
включенным в сеть и обратитесь в ближайший
центр обслуживания.
Если дверь холодильной
или морозильной камеры
остается открытой на
какое-то время,
раздается звуковой
сигнал.
■ Для приготовления
кубиков льда заполните
лоток для льда водой и
установите его в
морозильную камеру.
>
Если лед требуется приготовить быстро, нажмите
кнопку ‘QUICK FREEZE’.
>
Для извлечения кубиков льда возьмитесь за края
лотка и слегка изогните его
извлечь кубики льда, перед изгибанием
лотка налейте на него воды.
Образовавшаяся при размораживании вода
стекает в испарительный лоток и испаряется.
Рекоменррцёи по хранению продуктов
Страница 8
РекоменррцЁИ по хранению продуктов
Хранение
продуктов
Примечан
• Не храните в холодильнике продукты, которые
легко портятся при низкой температуре,
например бананы и дыни.
• Горячие продукты следует охладить перед
помещением в холодильник. При размещении
горячих продуктов в холодильной или
морозильной камере могут испортиться другие
продукты и повышается потребление
электроэнергии.
• Храните продукты в холодильнике в контейнерах
с крышками. Зто предотвратит испарение влаги и
позволит сохранить вкус и питательные свойства.
• Не закрывайте вентиляционные отверстия
продуктами. При равномерной циркуляции
холодного воздуха поддерживается равномерная
температура в холодильной и морозильной
камерах.
• Старайтесь не открывать часто двери
холодильника. Зто приводит к проникновению
внутрь теплого воздуха и повышению
температуры внутри камеры.
• Для облегчения регулировки температуры не
размещайте продукты вблизи шкалы регулятора
температуры.
• Не храните слишком много продуктов в двери
холодильной камеры, поскольку это может стать
препятствием для полного закрытия двери.
• Не размещайте бутылки в отсеках морозильной
камеры: при замерзании содержащейся в них
жидкости они могут лопнуть.
• Не замораживайте продукты, которые были
разморожены.
Зто приведет к потере вкуса и
питательных свойств продуктов.
Если вы установили холодильник во влажном
месте вблизи источников тепла, часто
открываете дверь холодильника или разместили
в нем большое количество овощей, внутри
камеры может образоваться водяной конденсат,
что однако не влияет на эксплуатационные
характеристики холодильника.
О»
Уход и обслуживание, Общие сведения, Замена лампы
Страница 9
Уход и обслуживание
Сбой в работе
электросети
Перемещение
холодильника
Антиконденсацио
нная трубка
Общие сведения
■
в случае 1-2-часовой неисправности хранящиеся
в холодильнике продукты не испортятся.
Постарайтесь не открывать часто дверь
холодильника.
■
Выньте продукты из холодильной и морозильной
камер и надежно зафиксируйте незакрепленные
компоненты клейкой лентой.
■
Перед перемещением холодильника вверните до
упора регулировочные винты. Если это не будет
сделано, винты могут поцарапать пол, или же вам
не удастся сдвинуть
Anti-Condensation□
Р1реП
холодильник.
• Антиконденсационная
трубка проложена по
периметру передних
секций холодильной и
морозильной камер, а
также на перегородке
между холодильной и
морозильной камерами
для предотвращения образования конденсата.
• При первом включении после установки или при
высокой температуре окружающей среды корпус
холодильника может наощупь казаться нагретым
— это не свидетельствует о неисправности.
Замена лампы
1. Выньте вилку сетевого шнура из розетки.
2. Выньте полки из холодильной камеры.
3. Для снятия крышки лампы,
просуньте 0 под крышку
плоскую отвертку и вытащите
крышку наружу.
4. Поверните лампу против
часовой стрелки.
5. Установите новую лампу и
выполните операции,
обратные перечисленным.
Новая лампа должна иметь те
же характеристики, что и
замененная.
0
)
Уход и обслуживание, Подготовка к чистке, Чистка снаружи
Чистка изнутри после чистки, Осторожно, Чистка
Уход и обслуживание
Подготовка к
чистке
Чистка снаружи
Чистка изнутри
После чистки
Осторожно!
Чистка
Не забудьте отсоединить холодильник от сети.
Счистите внешние поверхности холодильной и
морозильной камер мягкой тканью, смоченной в
горячей воде или в растворе моющего средства.
Если вы пользуетесь моющим средством, сотрите
его чистой влажной тканью.
См. выше.
Убедитесь, что сетевой шнур не поврежден, и что
вилка сетевого шнура не перегрета и плотно
вставлена в сетевую розетку.
После промывания корпуса холодильника водой
не забудьте протереть его насухо.
Во избежание повреждения компонентов
холодильника не используйте для чистки
абразивные вещества, бензин, бензол,
разбавители, соляную кислоту, кипяток, жесткие
щетки и т.д.
02
Выделить → Я нашёл инструкцию для своего холодильника здесь! #manualza
Холодильники LG Учебное пособие для специалистов по обслуживанию.
1 Холодильники LG Учебное пособие для специалистов по обслуживанию.2
3 Хладагент 1. Характеристики хладагента 2. Воздействие хладагента на окружающую среду.
3. Используемый хладагент (HFC и т.п., натуральный газ) 4. Хладагент на основе натурального газа (R600a) 5. Диаграмма Молье.
4 1. Характеристики хладагента В холодильном цикле используется хладагент, обладающий следующими свойствами: Высокая удельная теплота парообразования. Вещество с высокой удельной теплотой испарения имеет хорошую замораживающую способность, так как получение холода в парокомпрессионном цикле происходит при фазовом переходе хладагента (жидкость — пар). Хладагент проще меняет агрегатное состояние. Вещество проще конденсируется при комнатной температуре, а так же имеет низкую температуру испарения при атмосферном давлении. Низкая температура коагуляции хладагента. Функционирование системы может быть нарушено из-за коагуляции хладагента в системе охлаждения, в случае если используемый хладагент имеет высокую температуру коагуляции.
5 1. Характеристики хладагента Газ должен обладать небольшим удельным объемом и коэффициентом теплоемкости. Удельный объем газа определяет размер и эффективность компрессора, а коэффициент теплоемкости влияет на увеличение температуры после сжатия хладагента. Неограниченная растворимость хладагента с маслом. Масло проходит через компрессор вместе с хладагентом, оно в нем растворено.
Если масло плохо смешивается с хладагентом, то, при низкой температуре в испарителе, вязкость масла увеличивается. Масло застывает и не возвращается в компрессор. Таким образом, компрессор может быть поврежден из-за недостаточного количества масла. Не имеет огнеопасных, взрывоопасных, токсических или коррозийных свойств. Химически устойчив к изменению температуры и давления. Не проводит тепло. Хороший диэлектрик. Высокая экономичность. 3
6 2. Воздействие хладагента на окружающую среду Разрушительное воздействие CFC на окружающую среду. Environmental destruction by CFC Разрушительное воздействие CFC на окружающую среду. После Монреальской конференции, проходившей в 1987 году под патронажем ЮНЕП (UNEP), производство и использование CFC, HCFC, Halon, и других веществ, являющихся основной причиной разрушения озонового слоя, было ограничено. Радикалы A Cl radical Cl уничтожают destroys several несколько hundred сот thousand тысяч EA единиц of 03 through O 3 в постоянных repeated reaction реакциях with в озоновом Ozone.
слое. (Cl- +O3?ClO +O2?Cl- +O +O2) CFC вещества и им подобные (например, фреон) не опасны для человека, они широко используются (муссы, моющие средства, хладагенты) и рассматриваются в качестве природного газа. Тем не менее, хотя CFC стабилен в атмосфере, но радикал Cl разлагается под воздействием прямых ультрафиолетовых лучей, как только попадает в стратосферу. Поскольку радикалы Cl постоянно попадают в стратосферу и вступают там в реакцию с озоном, и уничтожают озоновый слой. В связи с этим, многие страны мира регламентируют использование веществ, содержащих радикалы Cl. Приводит Causing skin к поражению disease or кожи blindness и слепоте Ультрафиолет Ultra-violet O 3 O 3 ClO O 3 O Cl- 3 O 3 O2 20km км Стратосфера Stratosphere Wow! Ой! Я I ll умру! die 20km км Тропосфера Troposphere Земля Earth Озоновый слой Ozone layer 4
7 2. Воздействие хладагента на окружающую среду Закон об ограничении выброса CO 2. Количество углекислого газа (CO 2 ) в атмосфере начало быстро увеличиваться с момента индустриальной революции 1860 года.
8 3. Используемый хладагент (HFC и т.п., натуральный газ) Хладагент [CF3CFh3] R134a (HFC, полярный), R600a (неполярный) Молекулярная формула H F H C C F F F (C)Углерод Carbon (H)Водород Hydrogen Fluorine (F)Фтор Мы можем получить молекулярную формулу хладагента, добавив 90 к цифре в его названии.
То есть, первая цифра означает количество молекул углерода, вторая — фтора, третья — Cl. В сумме все три элемента составляют молекулярную формулу. R134a полярный (молекулы имеют полярность). В компрессоре с использованием R134a применяется не минеральное масло, а специальное полярное масло на основе синтетических эфиров. Так как хладагент, смешанный с маслом, хорошо поглощает молекулы H 2 O, то важно не допустить их соприкосновения с влагой. Это приводит к гидролизу масла, что вредно влияет на работоспособность системы, так как приводит к синтезу HCl (Необходим строгий контроль влажности). R134a не содержит радикалов Cl Так как R134a не содержит радикалов Cl, его ODP равен «0». Однако, так как GWP не равен 0, холодильники, использующие натуральный газ (R600a, LPG), в качестве основного хладагента, производятся главным образом в Европе. R134a может быть запрещен, если ограничения на CO 2 примут всемирные масштабы. Поэтому LG использует новейшие технологии, и в некоторых моделях, применяет хладагент R600a.
Потенциал истощения озонового слоя: 0.0 Потенциал глобального потепления: 0.26 Будьте внимательны при использовании R134a. 1. Контроль влажности (гидрофильные свойства хладагента и масла). 2. Контроль качества очистки и работоспособности компрессора (ухудшение качества смазки масел на эфирной основе по сравнению с минеральным маслом). 3. Контроль наличия органических веществ в цикле (повышенная химическая активность масла на основе эфира, по сравнению с минеральным маслом). 6
9 4. Хладагент на основе натурального газа (R600a) Химическая классификация Единица измерения R600a R134a R12 Химическая формула — CH(CH 3 ) 3 CF 3 CFH 2 CCl 2 F 2 Молярная масса грамм Размер молекул ангстрем Температура кипения B C ODP GWP — < Критическая температура B C Хладагент [CH(Ch4)3] R600a неполярный (молекулы не имеют полярности) В компрессоре с использованием хладагента R600a применяется неполярное минеральное масло (Масло неполярное, H 2 O полярная. Не смешиваются, даже после засорения и отделены друг от друга) Он не растворяется в воде, не смешивается с ней, и не вступает с ней химические реакции, то есть невосприимчив к попаданию влаги (проще контролировать цикл).
R600a взрывоопасен. R600a взрывоопасен (содержит изобутан) и требует аккуратного обращения при изготовлении холодильников и сервисе (Изобутан взрывоопасен, и при скоплении в больших количествах может взорваться) Предел взрывоопасности: 1,8 ~ 8.4 массовые доли В связи с упомянутой опасностью используйте хладагент R600a, так как его ODP= «0» и GWP = «0» Критический объем кгс х м Токсичность — Нет Нет Нет Воспламеняемость — Пределы взрывоопасности Воспламеним Не воспламеним Не воспламеним об. %
10 5. Диаграмма Молье 5-1. Диаграмма Молье (R600a) Диаграмма Молье (R134a). Изобутан R-134a Давление (МПа) Давление (МПа) Телосодержание (кдж / Кг) Телосодержание (кдж / Кг) Хладагент R134a R600a Химическая классификация HFC HC Эффективность охлаждения (Дж/г) Объем насыщенной жидкости при 30 B C (л/кг) Объем насыщенного газа при 30 B C (л/кг) Давление в испарителе (кпа) Давление газа в конденсаторе (кпа) Температура компрессора на нагнетании Скорость рассеивания (1/нс)
11
12 Ремонт холодильного контура.
1. Характеристики хладагента R600a 2. Характеристики холодильной системы на основе R600a 3. Установочное пространство 4. Инструменты 5. Ремонт охлаждающей системы 6. Использование локрингов
13 1-2. Характеристики хладагента R600a 1. Характеристики хладагента R600a 2. Характеристики холодильной системы на основе R600a Газ без цвета и запаха Огнеопасный газ, температура воспламенения 494C. Верхний и нижний пределы взрывоопасности 1.8 ~ 8.4 об. % 494øC Заряжается 60% хладагента по сравнению с моделями, в которых используется R134a. Давление всасывания при работе компрессора составляет менее 1 атмосферы. Из-за низкого давления всасывания в систему может попасть воздух, в то время как хладагент может вытечь, что приведет к выходу из строя компрессора. При использовании R600a смещение компрессора может быть в 1.7 раз выше, чем при использовании R134a. Подходит любой тип влагоотделителя (XH-5, 7, 9), но рекомендуется использовать X7-9. Сварные швы испарителя или других частей системы, присоединенных таким способом, должны быть закрыты изолятором.
(Если это не сделано, то все электрические компоненты должны быть проверены в соответствии со стандартами IEC). Компрессор имеет маркировку, которая указывает, что он может работать с R600a. Доступ к системе должны иметь только специалисты сервисного центра. 11
14 3-4. Установочное пространство и инструменты 3. Требования к месту установки. 4. Инструменты. Хорошая вентиляция Не менее 20м 3. Нельзя устанавливать в месте, предназначенном для курения. Нельзя устанавливать вблизи огнеопасных объектов. Баллон содержащий хладагент (максимальный вес 300г) Манометр Вакуумный насос (600л/мин) Хомут Муфта Шланги (5м-1шт., 1м-3шт.) ЛОКРИНГ Переносной течеискатель (менее 3г/год) Баллон с азотом (для поиска протечек) Манометрический коллектор Перед началом обслуживания проверьте: Хладагент Проверьте табличку с заводской характеристикой и маркировку на компрессоре, после снятия задней крышки (COVER ASSEMBLY BACK — M/C) При использовании хладагента R600a, избегайте использование сварки и других источников тепла.
12
15 5. Ремонт охлаждающей системы 5. Ремонт охлаждающей системы. Элемент Предосторожности Приспособления a. Удаление остаточного хладагентая Нужно выпустить остатки хладагента (R600a) из системы. для удаления хладагента R600a, сломайте дозатор на конце трубы, руками или при помощи кусачек, как показано на рисунке. Подождите, пока внутренне давление системы не сравняется с давлением окружающей среды (30-60 мин.) Место разлома Труборез Проколка (Зажимное устройство) Измерьте давление. Если хладагент не полностью удален из системы, подождите еще 30 минут. Для полной уверенности удалите остатки хладагента R600a с помощью вакуумного компрессора. Удлинение трубы для сервисного обслуживания Трубка Process для обслуживания Pipe COMP Компрессор Suction Pipe Всасывающая труба Нагнетающая труба Discharge Pipe Проколка Pinch Pliers Пакет Bag of для Refigerant хладагента 13
16 5.
Ремонт охлаждающей системы Элемент Предосторожности Приспособления b. Установка клапана Шредера при помощи локрингов По окончании удаления хладагента, отремонтируйте неисправные части, и замените влагоотделитель. В любом случае, используйте локринги для соединения или замены любых деталей (без использования пайки или сварки) Удлинитель трубки для зарядки Клапан Шредера. Клапан Шредера (одноходовой клапан) Локринги Локринги c. Вакууммирование Подключите клапан Шредера к насосу с помощью муфты. Включите насос для создания вакуума. Оставьте насос включенным до тех пор пока манометр не покажет вакуум (показание манометра 0, абсолютное давление — 1 атмосфера или 760 мм рт.ст.). Рекомендуется держать насос включенным в течении 30 минут. Закачайте азот (N2) в систему для проверки на наличие утечек в местах сварки или на локрингах. Если есть утечки, устраните дефекты, и повторите операцию. К вакуумному насосу Манометр Вакуумный насос Локринг Баллон с азотом Переносной течеискатель Манометр 14
17 5.
Ремонт охлаждающей системы Элемент Предосторожности Приспособления d. Процесс перезарядки После окончании процедуры создания Хладагент R600a вакуума, заполните её хладагентом в Зарядный шланг количестве, указанном в маркировке Муфта холодильника. Количество хладагента (R600a) должно быть измерено с погрешностью в пределах ± 2 грамма с помощью электронных весов. Подключите зарядный шланг Клапан (присоединенный к баллону с хладагентом (R600a) к клапан Шредера, который Весы установлен на сервисной трубке. Затем зарядите хладагент (R600a). После этого, не открывайте клапан полностью, так как это может привести к повреждению компрессора. Постепенно зарядите хладагент (R600a), открывая и закрывая дроссельный клапан (порциями по 5 грамм) Зарядка должна производится только через односторонний клапан, для предотвращения утечки хладагента. Закройте клапан Шредера после окончании зарядки хладагента (R600a). Баллон с хладагентом Шланги Если используется коллектор, подключенный одновременно к баллону с хладагентом(r600a) и вакуумному насосу, убедитесь, что клапан насоса закрыт.
Труба для зарядки К холодильному контуру Клапан. Должен быть открыт когда происходит процесс зарядки К зарядному баллону К вакуумному насосу Клапан. Должен быть закрыт после создания вакуума 15
18 5. Ремонт охлаждающей системы Элемент Предосторожности Приспособления e. Поиск протечек По окончании процесса зарядки хладагента (R600a), выполните поиск утечек используя переносной течеискатель или мыльную воду. Переносной течеискатель Проверьте стыки на стороне всасывания когда компрессор выключен и стыки на стороне нагнетания, когда он включен. Если есть утечки, начните все процедуру заново, (начиная с пункта a. Разрядка хладагента R600a) и устраните дефекты. f. Проверка системы После проверки утечек, проверьте температуру каждой детали в системе. Проверьте руками конденсатор и корпус в месте контакта с уплотнителем на двери. Проверьте наличие изморози на испарителе. 16
19 6.
Установка локрингов 6. Установка локрингов. Шаг 1 Осторожно очистите трубу с внешней стороны Внутренняя труба Шаг 2 Обработайте места соединения специальным составом. Локринг Внешняя труба Трещина Шаг 3 Установите и прокрутите локринг поверх области соединения. Шаг 4 Используя универсальный инструмент, зафиксируйте стопорное кольцо на месте. Универсальные тиски 17
20 7. Схема паяных соединений 7. Схема паяных соединений. PIPE ASSY, HOT LINE (Freezer) Трубка линии нагнетания (морозильной камеры) Copper Brazer Пайка медным припоем Copper (Silver) Brazer Пайка медным и серебряным припоем CAPI — TUBE Капиллярная трубка DRIER ASSY Влагоотделитель Silver Brazer Пайка серебряным припоем PIPE ASSEMBLY SUCTION Всасывающая трубка Copper Brazer Пайка медным припоем PIPE ASSEMBLY JOINT Трубка общей линии Copper Brazer Пайка медным припоем Copper Brazer Пайка медным припоем PIPE ASSEMBLY JOINT Трубка общей линии Copper Brazer Пайка медным припоем CONDENSER ASSEMBLY WIRE Конденсатор проволочного типа Silver Brazer Пайка серебряным припоем 18
21
22 Шум холодильника 1.
Что такое шум? 2. Основные положения. 3. Методы измерения уровня шума 4. Уменьшение шума 5. Шум холодильника 6. Устранение неисправностей. Методика сервисного обслуживания
23 1. Что такое шум? 1. Что такое шум? Шум это очень неприятный звук. (Например, музыка может быть шумом) 2. Основные положения. дб(децибел) дб = 10log (P meas. /P ref. ) P meas. : Измеренный уровень шума P ref. : Стандартный уровень шума Частота и Длина волны Частота (f, Гц) : Количество колебаний в секунду Длина волны (λ, м) : расстояние от пика до пика λ(м) = Скорость звука C(м/с) / Частота f(гц) 21
24 2. Основные положения. Диапазон слышимости Диапазон слышимости — диапазон частот, на которых звук различим для человеческого уха. Частота: 20Гц — 20Гц Звуковое давление: 20µПа — 100Па 22
25 2.
Основные положения. Частотная коррекция : дб(a) Коррекция между измеренным значением звукового сигнала и способностью человека услышать его. Кривые равной громкости Частотные характеристики коррекции Акустическая и реверберационная комнаты. Акустическая комната: Стены такой комнаты покрыты специальным материалом, поглощающим звук. Реверберационная комната: Стены такой комнаты покрыты жестким материалом, отражающим звук. Акустическая комната Реверберационная комната 23
26 3. Методы измерения уровня шума 3. Методы измерения уровня шума Способ измерения звукового давления: LG(61)F03011 Условия: Акустическая комната LG Lp = 20 log (P/Pref.) дб(a) P ref. 2 х 10-5 Н/м 2 ( = 20µПа) Единицы измерения: дб(a) re. 20µПа Способ измерения: Передняя Front сторона 1 1m м Холодильник Refrigerator Задняя Rear сторона 1m1 м 1/2H высоты Микрофон Mic. Speaker Динамик Анализатор Signal звукового Analyzer сигнала Acquisition Получение of компьютерных Computer данных Data 24
27 3.
Методы измерения уровня шума Метод измерения силы звука : ISO Lw = 10 log (W/W ref. ) дб(a)?w ref. = 1 х Ватт( = 1пВт) Единицы измерения : дб(a) re. 1пВт R/Room : Реверберационная комната Номер стандарта Классификация Точный Разработка Точный Тестирование Реверберационная Открытое пространство Акустическая или Условия Реверберационная комната Нет комната или большая комната полуакустическая комната Размер Шумовые характеристики Мощность звука Заметки Установившийся Широкополосный сигнал Менее 1% измеренного пространства Октавная полоса 1/3 частотной полосы Установившийся; Узкополосный сигнал; На дискретной частоте Коррекция уровня мощности Менее 15м от наибольшей поверхности Установившийся; Узкополосный: Любые Широкополосный сигнал; На дискретной частоте Коррекция полосы частот Другой тип коррекции уровня мощности Менее 0,5% измеренного пространства Любые Коррекция октавной полосы частот; 1/3 частотной полосы Уровень звукового давления в зависимости от времени и операции Менее допустимого лимита измеренного пространства Установившийся; Узкополосный: Широкополосный сигнал; На дискретной частоте Коррекция полосы частот Уровень звукового давления в зависимости от времени Метод измерения (IEC 7041) ISO 3744 : Lw = Lpm х 10log(S/So) х K ISO 3743 : Lw A = Lpm х A 10log(Tn/To) х 10log(V/Vo) х 13 Условия измерения мощности звука (ISO 8960) Рабочие условия холодильника : Комнатная температура RT 25 B C±5K, 16 часов 8.
Температурные условия работы холодильника: пустой, Морозильное отделение(22 B C±2K) Холодильное отделение (5 B C±2K) Условия тестовой комнаты Условия установки холодильника 25
28 4. Уменьшение шума 4. Уменьшение шума Анализ System системы Analysis Тест Test Noise Поиск & причин Vibration вибрации Cause Searching и шума Noise Способ Improvement уменьшения Factor уровня Selection шума Optimization Fan -RPM — Location of Fan -Duct Examination of Fan Motor Оптимизация работы вентилятора — Число оборотов в минуту — Место расположение вентилятора — Канал Проверка двигателя вентилятора Deduction Поиск новых for путей Improved оптимизации Idea Make Создание Engineering рабочего макета Sample Моделирование: Трубопроводы, уплотнители (Отдел моделирования) Тестирование компрессора (Отдел разработки компрессоров) Simulation: Pipe, S/Rubber (FEM Modeling…) Test of Compressor (Comp. Div.) Плохо NO Test Тест Плохо NO OK Хорошо Применение к массовому Application производству for Product 26
29 5.
Шум холодильника <Источники шума> 1. Вентилятор (Морозильная камера) 2. Вентилятор (Охлаждение компрессора) 3. Компрессор 4. Хладагент Вентилятор(М/К) Компрессор Вентилятор(О/К) 27
30 6. Устранение неисправностей. 6. Устранение неисправностей. Методика сервисного обслуживания. Холодильник 28
31 6. Устранение неисправностей. Элемент Предосторожности Приспособления <Нижняя сторона холодильника> Металлическое постукивание 1. Плохо завинчен крепежный винт задней панели блока размещения компрессора. 1.Проверьте винты на задней панели блока размещения компрессора и затяните их в случае необходимости. 2. Если изолятор на задней части корпуса холодильника плохо присоединен, то панель соприкасается с основанием компрессора. Его вибрация передается на корпус, издавая шумы. 2. Установите изолятор так, чтобы основание компрессора не соприкасалась с задней панелью блока размещения компрессора.
29
32 6. Устранение неисправностей. Элемент Предосторожности Приспособления <Нижняя сторона холодильника> Металлическое постукивание 3. Причиной может быть соприкосновение задней панели машинного блока с трубами внутри холодильника (в особенности с капиллярной трубкой). 3. Если капиллярная трубка выдается из машинного блока, заново подсоедините ее так, чтобы она не касалась задней панели корпуса. 4. Металлические звуки могут быть вызваны вибрацией капиллярной трубки, плохо притянутой стяжкой. 4. Убедитесь, что капиллярная трубка не соприкасается с основной трубкой. Хорошо затяните стяжку, оставив расстояние между капиллярной трубкой и компрессором. 30
33 Элемент Предосторожности Приспособления <Нижняя сторона холодильника> Металлическое постукивание 1.
Металлический звук может быть вызван соприкосновением деформированной трубки испарителя и поддона из-за вибрации трубки. 2. Металлический звук сливного шланга может быть вызван неплотным соединением сливного шланга и вибрацией трубки конденсатора. 1. Убедитесь в наличии зазора между трубкой испарителя и поддоном. Закрепите сливной шланг стяжкой. 3. Металлический звук может исходить от конденсатора, если он установлен недостаточно плотно. 3. Заново закрепите стопорным винтом конденсатор и проверьте, защелкнуто ли крепление на поддоне. Закрепите крепление еще раз, если оно плохо закреплено. 31
34 sxs Холодильники Модельный ряд и принципиальная схема. LG
35 GR B207 GR B247 GR C207 GR C247 GR P207 GR P247 GR L207 GR L247 GR 267EHF SxS (LED or LED Module + AC FAN Motor) GR 267EQF GR 267EJF 33 GR 267EAF
36 Расположение элементов. F-DOOR S/W RT-sensor Ice-making sensor F-BLDC Motor Geared Motor M M Single Damper(267) Stepping Motor Damper(207/247) Damper Heater I/M Motor (267:AC, R1(267) M M 247,207:12Vdcsensor ) R1(247/207 Solenoid Cont-BOX ) -CUBE Heater(267) sensor M R-LAMP R-DOOR S/W Duct Door -Heater DISPLAY D- LAMP F-LAMP H/B S/W M Solenoid -Dispenser Dispenser S/N S/W Lever S/W DISP -Heater F-Sensor (247/207) F-Sensor(267) Defrost sensor R2 sensor H/B?? Defrost L-cord Heater R-LAMP Defrost Sheath Heater Vegetable Room Solenoid M M -ICE Solenoid -Water Defrost Heater plate — TE M Solenoid -PILOT (Model Option) Vegetable Room/ Meat Room M M Cooling BLDC Motor 34 COMP
37 Проверьте предохранитель Fuse-M (Неисправность разморозки) Для проверки предохранителя FUSE-M отсоедините разъем CON2 и отключите провода RD и BL/WH. 35
38 1. Переключатели 1) Основные функции Классификация Дверные выключатели морозильной и холодильной камер Выключатель двери домашнего бара. Выключатель дозатора Форма Схема Описание работы Лампочки морозильной и холодильной камер включаются и выключаются при замыкании/размыкании контактов (1,2) Контакты выключателя замыкаются/размыкаются, когда открывается или закрывается дверь выключателя (открытии/закрытии дверей). домашнего бара. При этом, Контакты 3,4 служат для включается/выключается лампочка. определения,открыта ли дверь. Модели Все модели DIOS Модель AQ, AH Модель AQ, AR 2) Симптомы неисправностей и методы их устранения. Симптом неисправности Причина неисправности Проверка Лампочка не включается при открытии двери (дверной выключатель, выключатель двери домашнего бара) Плохой контакт Если лампочка не загорается после 3-4 нажатия рычага, убедитесь в отсутствии короткого замыкания в патроне лампочки, затем извлеките выключатели и измерьте сопротивление между контактами. — R,F S/W: между 1-2 и HOME-BAR S/W: между1 и 2 Дозатор включается, когда нажат рычаг выключателя. При нажатии рычага: — лампочка не включается. — устройство не выдает ни воды, ни льда. Если лампочка загорается и вода начинает течь только после 3-4 нажатия рычага, извлеките выключатели и измерьте сопротивление между контактами. — Между COM-NOs Устранение неисправности Если сопротивление между контактами не равно нулю, замените выключатель. 36 Если сопротивление между контактами не равно нулю, замените выключатель.
39 2. Редукторный мотор 1) Функция. Блоки, используемые для подачи и измельчения льда в емкость для льда, когда нажата кнопка дозатора льда, после выбора типа льда. Данные функции присутствуют только в моделях, в которых есть льдогенератор. — Лед в кубиках: Подача льда Вывод льда — Колотый лед: Подача льда Колка льда Вывод льда 2) Принцип работы. Низкая скорость и высокий крутящий момент достигаются путем подключения редукторной передачи к мотору вентилятора. — Коэффициент редукторной передачи: 1:123 — Допустимая нагрузка: 80 Кг. см — Частота продольного вращения: 29±1Об. в мин. — Допустимое время работы: 4 мин Когда крутящего момента становится недостаточно для проворачивания лезвия, мотор переключается на обратное вращение. -. Если лезвие примерзает ко льду, то при нажатии пользователем на кнопку выбора льда, мотор переключается на обратное вращение. Зубчатая редукторная шестерня 1 Зубчатая редукторная шестерня 3 Внутреннее устройство Зубчатая редукторная шестерня 2 Ось основной шестерни Якорь Редуктор Мотор Тепловая защита (температура срабатывания 105±5 B C ) 37
40 3) Симптомы неисправностей и методы их устранения. Симптом неисправности Неисправность Проверка Устранение неисправности Аппарат не выдает лед. 1. Отключен разъем. 2. Короткое замыкание в катушке двигателя. 3. Мотор замерз Эквивалентный R-S73AQ/AR. 1. Проверьте разъем. 2. Проверьте сопротивление между контактами. В случае короткого замыкания: 3. Разберите и осмотрите детали. 1. Подключите разъем. 2. Замените мотор. 3. Проверьте верхнюю крышку мотора. (Крышка мотора: 3550JA2120A) Предосторожности: Пожалуйста, полностью удалите влагу, используя тряпку и фен. Крышка мотора Мотор замерз 38
41 3. Электромагнит 1) Функция В холодильниках типа DIOS используется 2 типа электромагнита: электромагнит устройства для создания кубиков льда и электромагнит дозатора (подача льда). Электромагнит устройства для создания кубиков льда открывает задвижку внизу емкости для льда, если выбраны режим «лед в кубиках». Электромагнит дозатора (подача льда) открывает задвижку дозатора, если выбран режим » Подача льда». 2) Принцип работы Электромагнит состоит из подвижного стального сердечника, обмотки, создающей магнитное поле и неподвижного стального сердечника. При выборе режима «Подача льда», включается электромагнит, открывающий задвижку дозатора. По окончании цикла, питание электромагнита отключается, и задвижка возвращается на место. Электромагнит устройства для создания кубиков льда 3) Симптомы неисправностей и методы их устранения. N S S N N S Неподвижный стальной сердечник Обмотка Подвижный стальной сердечник Подвижный стальной сердечник *. Электромагнит в холодильниках типа DIOS, работает не постоянно, а включается только тогда, когда пользователь выбирает один из режимов выдачи льда. Симптом неисправности Неисправность Проверка Устранение неисправности При выборе льда в кубиках аппарат выдает колотый лед. При выборе льда, лед не выходит, но раздается шум работающего редуктора. 1. Отсутствие контакта 2. Короткое замыкание обмотки (для льда в кубиках). 1. Отсутствие контакта 2. Короткое замыкание обмотки (для дозатора). 1. Проверьте соединение разъемов 2. Проверьте сопротивление между контактами. В случае короткого замыкания. 1. Проверьте соединение разъемов 2. Проверьте сопротивление между контактами. В случае короткого замыкания. 1. Подключите разъем. 2. Замените детали. 1. Подключите разъем. 2. Замените детали. 39
42 4. Заслонка, шаговый двигатель 1) Функция Подача холодного воздуха в холодильную камеру управляется заслонкой, которая открывается и закрывается при помощи шагового двигателя, в зависимости от управляющего сигнала, который поступает с MICOM. 2) Шаговый двигатель Что такое шаговый двигатель? Двигатель, у которого направление вращения, угол поворота и скорость вращения задаются управляющими импульсами. Принцип работы шагового двигателя Обмотки каждой фазы статора должны быть подключены к постоянному напряжению, а другая сторона подключена к переключателям, как показано на рисунке. Если сначала замкнуть переключатель S1, ток на фазовой обмотке А создаст магнитное поле, и электродвигатель начнет вращаться по часовой стрелке, согласно правилу Флеминга. Ротор поворачивается при последовательном включении и выключении выключателей, подающих питание на обмотки двигателя. Направление и угол вращения управляется последовательным переключением выключателей. 12Vdc A S N B A N S12Vdc B S1 S2 S1 S2 40
43 3) Принцип работы и методы управления Принцип работы Входные импульсы 12V DC 1,800 Импульсов (300pps х 6 сек) Pps — импульсов в секунду Вращение шагового двигателя Вращение редукторной передачи Вращение редукторной передачи Вращение заслонки по часовой стрелке Вращение заслонки против часовой стрелки Открытие заслонки (Угол поворота: 90 B C) Закрытие заслонки Сравнение с мотором заслонки, работающим от переменного напряжения. Классификация Мотор заслонки, работающий от переменного напряжения Шаговый двигатель заслонки Питающее напряжение Переменное напряжение 100В Постоянное напряжение 12В Определение положения заслонки Светодиодный переключатель (Определение неисправностей с помощью MICOM) Не определяется (Определение неисправностей не поддерживается MICOM) Структурная схема. Открыто Закрыто Шаговый двигатель Заслонка Кожух Корпус редуктора Редукторная передача 90 B C Выходной механизм 41
44 4) Цепь управления. TMP87PM41N MICOM K*3 Output1 Output2 Output3 5V 10u/16V 5V DRIVE IC (TA7774P) VS2A VS1A VCC?A INA?A GND GND GND GND INB?B PS?B VS2B VS1B 12V Шаговый двигатель 4(A) 3(A) 2(B) 1(B) Выходной сигнал с MICOM DRIVE IC Входной сигнал шагового двигателя VS2A VS2B A B A? B? INA INB A B A? B? 5) Система управления шагового двигателя заслонки Аспекты управления Подача питания При включении питания Мгновенное отключение питания Искусственное отключение питания Сбрасывание MICOM Поиск неисправности Сигнал разморозки Принудительное открытие Режим управления Принудительное открытие заслонки, для сообщения MICOM о статусе заслонки, и переход в нормальный режим после инициализации. Высокая температура :Удерживается открытой Инициализация открытия заслонки Смотрите предыдущий пункт, если заслонка не работала хотя бы раз в течение 1 часа. Принудительное закрытие заслонки для разморозки. Время разморозки 12 минут. Принудительное открытие заслонки. 42 Проверка температуры холодильной камеры Низкая температура: Закрыта
45 5. Система циркуляции воды и генерации льда 1. Принцип работы системы Система циркуляции воды и генерации льда предназначена для получения льда и воды без открывания дверей холодильника. Для этого требуется подключение холодильника к водопроводу с постоянным давлением. 2. Общий вид системы Cистема циркуляции воды и генерации льда Водопроводная вода (из-под крана) Льдогенератор Устройство хранения льда Фильтр для воды Дозатор Хранилище воды [Cтандартный] Вода из бутылок (натуральная вода) Водяной клапан Водяная помпа P опционально Подключение водопровода Локальный источник воды 43
46 6. Порядок работы 1) Порядок работы льдогенератора Подача напряжения После подачи напряжения происходит выравнивание формы для льда. Исходное положение Ожидание замерзания воды в форме для льда перед запуском функции приготовления льда. Контроль приготовления льда Происходит проверка работы льдогенератора (мотор выгрузки льда проворачивается по часовой стрелке), чтобы убедиться, что емкость для льда полностью заполнена. Затем следует принудительный сброс льда в форму, если она заполнена не до конца. Контроль выгрузки льда Контроль заливки воды в форму Выполняется заливка воды в форму для льда (через клапан подачи воды) по завершении контроля выгрузки льда. Тестирование Используется для проведения ремонта и сервисного обслуживания холодильника. Включается нажатием выключателя режима диагностики. Работает по схеме: «Пуск Выгрузка льда Заливка воды» 2) Функционирование дозатора — Функции водяного дозатора — Используется для получения холодной воды и льда без открывания дверцы холодильника. — Нажатием соответствующих клавиш можно выбрать вывод льда в кубиках, колотого льда или холодной воды. При открытии дверцы морозильной камеры редукторный электродвигатель и электромагнитный клапан подачи кубиков. льда немедленно выключаются. Электромагнитный клапан дверцы канала подачи выключается через 5 секунд. — Дозатор блокируется на время открывания морозильной камеры (Для предотвращения выпадения льда и вытекания воды). — Выбор вывода льда в кубиках, колотого льда или холодной воды. — При нажатии клавиши выбора воды, льда в кубиках или колотого льда, дисплей отображает выбранную пользователем функцию. — При первом включении автоматически выбирается режим колотого льда. — При нажатии соответствующей клавиши, создается колотый лед, который выводится через дозатор при помощи редукторного электродвигателя. Затем хранилище льда заполняется заново. — При нажатии соответствующей клавиши, лед в кубиках выводится через дозатор при помощи редукторного электродвигателя и электромагнита. Затем хранилище льда заполняется заново. — Функционирование дозатора при выборе воды. — При нажатии клавиши выбора воды, ЖК-дисплей отображает выбранную функцию. — При нажатии соответствующей клавиши, вода поступает через клапан подачи воды, находящийся в правой части компрессорного отделения, и выводится через дозатор, при нажатии рычага дозатора. 44
47 7. Водяной клапан 1) Описание В холодильниках типа DIOS используется сдвоенный клапан для подачи воды в льдогенератор и на дозатор холодной воды. -. Подача воды в льдогенератор при создании льда. -. Подача воды в охлаждающую емкость для последующей раздачи охлажденной воды. 2) Принцип работы Когда подается напряжение на обмотки, поршень освобождается и нажимает на пружину под воздействием напора воды, открывая клапаны для подачи воды в систему. При отключении питания поршень возвращается на место под воздействием пружины. Элементы клапана Вход Наименование Функция Заметки — Обмотка — Стальной шток — Поршень — Пружина — Уплотнитель Создает магнитное поле Статор Подвижный стальной сердечник Пружина (закрывает клапан) Уплотнитель клапана 5 Выход 45
48 3) Симптомы неисправностей и методы их устранения. Симптом неисправности Неисправности Проверка Устранение неисправности Отсутствие контакта. Проверьте соединение Подключите разъем. разъемов. При нажатии кнопки вода не льется из дозатора. Вода не подается при нажатии рычага. Нет неисправностей в водопроводе, но количество льда выдаваемого льдогенератором уменьшается. Замерзание водопровода около льдогенератора. Короткое замыкание электромагнита. Засор. Протечка внутри клапана. Проверьте сопротивление между контактами : В случае короткого замыкания Проверьте трубы водоснабжения на наличии засора(трубы, соединительные части, и т.д.). Проверьте давление воды (не менее 1,5кг/см 2 ). Замените водяной клапан. Замените водяной клапан, если нет неисправностей в водопроводе. Замените клапан, если давление воды в норме, и нет протечек. Вода не переставая течет из дозатора. Вода течет с задней стороны холодильника. Проверьте трубы водоснабжения на наличие протечек. Протечка внутри клапана. Проверьте герметичность сборки. В случае протечки замените водяной клапан. 46
49 5) Симптомы неисправностей и методы их устранения. Симптом неисправности Неисправности Проверка Устранение неисправности Сильное падение Температуры в 1.Клапан не работает. левой или правой части. 1) Проверьте питание 2) Проверьте разъем питания на короткое замыкание. 3) Проверьте обмотки мотора : отсутствует прокладочный материал между слоями обмотки 4) Короткое замыкание обмотки мотора 5) Клапан неисправен: засор. 1) Подключите разъем 2) Замените разъем 3) Замените катушку. 4) Замените обмотку 5) Замените клапан 2.Клапан работает, но одно из отделений не охлаждается. 3. Клапан работает, но охлаждение не происходит. 1) Сварите заново капиллярную трубку. 2) Замените температурный датчик в левом или правом отделении 1) Короткое замыкание в разъеме или неисправный кабель. 2)Капиллярная трубка засорена. 1) Переварите капиллярную трубку 2) Соедините заново провода 1)Замените разъем 2) Переварите капиллярную трубку Предосторожности при сервисном обслуживании. При пайке клапана, основная часть клапана не должна нагреваться выше 120 B C (Для предотвращения деформации внутренних частей при нагревании) Трубки — При пайке клапана с трубой, периодически опускайте клапан воду, для охлаждения. — Если невозможно охлаждать в воде, периодически обматывайте паечный шов влажным полотенцем. — Для предотвращения закупоривания капиллярных трубок, пайка должна длиться не более 12 секунд. Внутренние детали клапана могут быть повреждены в результате падения или тряски клапана. Емкость с водой 47
50 8. Бесщеточный мотор постоянного тока Бесщеточный мотор постоянного тока 1. Функция: Моторы вентиляции и охлаждения служат для циркуляции холодного воздуха внутри холодильника и блока размещения компрессора. 2. Структура : Внутри мотора находится: статор, ротор и держателя ротора. Ротор состоит из магнита и оси (см. Рис.1). Держатель BRACKET ротора ASSY,A SHAFT Ось Держатель BRACKET ротора ASSY,B + Positive Плюс A+ B+ C+ + ROTOR Ротор A- B- C- STATOR Статор ASSY CONNECTOR Разъем Negative Минус Принципиальная Drive Circuit схема мотора BLDC мотор Motor Рис. 1 Структура мотора Рис. 2 Принципиальная схема мотора Рис.3 Принцип вращения ротора 3. Характеристики и принцип работы мотора 1) Характеристики Бесщеточный мотор постоянного напряжения управляет скоростью вращения, при помощи изменения внешнего постоянного напряжения. При подаче напряжения, нужно всегда проверять полярность питания, в отличие от моторов переменного напряжения. 2) Принцип работы Ротор крутится в направлении вращения магнитного поля, которое зависит от полярности напряжения приложенного к обмотке ротора и от его положения (постоянный магнит). На рисунке 3изображен принцип работы трехфазного мотора. Ротор вращаться при подаче напряжения на 2 его обмотки. В зависимости от положения ротора, формируется магнитное поле (его направление на рисунке обозначено стрелкой), которое вращается вместе с ротором. 48
51 9. Предосторожности при сервисном обслуживании Будьте внимательны, чтобы не перепутать полярность подаваемого напряжения при сервисном обслуживании. Изменение полярности может привести к повреждению мотора, так как он питается от постоянного напряжения. Кабель питания крепится к контактам винтами. 1) Датчик (4681JB1007A,B) В случае определения положения при помощи датчика питание датчика и двигателя реализованы на отдельных клеммах, а минусовой контакт у них общий. На контакте 5V DC, вольтметр должен показывать 5 вольт. (Выше указанные измерения необходимы для измерения напряжения на разъеме, но не в моторе). Передняя сторона Подключение (C датчиком) 2) Без датчика (4681JB1007C,D) — Подается только питание на двигатель, датчик не используется. На контакте 15V DC напряжение изменяется в пределах от 5 до 15 вольт. Подача питания не требуется датчику количества оборотов, но необходимо датчику подачи питания. (Выше указанные измерения необходимы для измерения напряжения в разъеме, но не в моторе) — Если запустить систему без нагрузки (со снятым вентилятором), система может работать неадекватно. Если запускать систему с подключенной нагрузкой, то нежелательных явлений не будет. Такие же явления будут наблюдаться, если вынужденное вращение вентилятора будет продолжаться долгое время, что может привести к перегреву мотора. Система придет в нормальное состояние, если мотор не будет работать более 10 минут. Передняя сторона Подключение (Без датчика) 49
52 3) Без датчика (4681JB1010A,B,C,D) Работает по такому же принципу, как и 4681JB1007, но питание подается по другому. Подается только питание на двигатель, датчик не используется. Если на контакте 15V DC напряжение изменяется в пределах от 5 до 15 вольт, это нормально. (Выше указанные измерения необходимы для измерения напряжения в разъеме, но не в моторе) Если запустить систему без нагрузки (со снятым вентилятором), система может работать неадекватно. Если запускать систему с подключенной нагрузкой, то нежелательных явлений не будет. Такие же явления будут наблюдаться, если вынужденное вращение вентилятора будет продолжаться долгое время, что может привести к перегреву мотора. Система придет в нормальное состояние, если мотор не будет работать более 10 минут. Передняя сторона Подключение (Без датчика) 4) Измерения После поломки, в связи с неправильным подключением проводов, замените их и соедините корректно. Если мотор работает неправильно даже после всех проверок, замените его, так как повреждены электронные компоненты находящиеся внутри мотора. Осторожно: Будьте внимательны, чтобы не перепутать полярность подаваемого напряжения при тестировании, так как это может привести к повреждению электронных компонентов. 50
53
54 SxS Холодильники Модельный ряд и принципиальная схема.
55 2. Контроль морозильной камеры Датчик Морозильной камеры «Слишком тепло» (Установленная температура +1.5 E C ) Датчик Морозильной камеры «Слишком холодно» (Установленная температура -1.5 E C ) Вентилятор морозильной камеры Температурный датчик 1 холодильной камеры(267) Микропроцессор Микропроцессор M Температурный датчик 1 холодильной камеры(247/207) Лампочка освещения холодильной камеры Компрессор Вентилятор 1 Вентилятор 2 Включено Компрессор Заморозка — Вентилятор Охлаждение — Вентилятор Включено Лампочка освещения морозильной камеры Температурный датчик морозильной камеры(267) Температурный датчик морозильной камеры(247/207) Температурный датчик 2 холодильной камеры Пример: Температура установлена в режим «Medium» (Средняя температура) Температуры в морозильной камере варьируется: ± 1.5 E C Выключение компрессора Лампочка освещения холодильной камеры Датчик Морозильной камеры C C C Установленная температура: -1.5 E C Установленная температура Установленная температура: +1.5 E C Включение компрессора M Вентилятор обдува конденсатора M Отделение для овощей Компрессор Отделение для овощей/мяса 53
56 3. Контроль холодильной камеры Датчик холодильной камеры «Слишком тепло» (Установленная температура +1.5 E C ) Датчик холодильной камеры «Слишком холодно» (Установленная температура -1.5 E C ) Вентилятор морозильной камеры M Температурный датчик 1 холодильной камеры(267) Микропроцессор Микропроцессор M Температурный датчик 1 холодильной камеры(247/207) Лампочка освещения холодильной камеры Вентилятор морозильной камеры включается Открытие заслонки Вентилятор морозильной камеры выключается (*1) Закрытие заслонки Лампочка освещения морозильной камеры Заслонка (267) Заслонка с шаговым двигателем (207/247) *1 : Вентилятор морозильной камеры выключается вместе с компрессором. Вентилятор морозильной камеры включается вместе с компрессором. Температурный датчик морозильной камеры(267) Температурный датчик морозильной камеры(247/207) Температурный датчик 2 холодильной камеры Пример) Температура установлена в режим «Medium» (Средняя температура) Температуры в холодильной камере варьируется : ± 1.5 E C Закрытие заслонки Лампочка освещения холодильной камеры Датчик холодильной камеры C 3 0 C C Установленная температура: -1.5 E C Установленная температура Установленная температура: +1.5 E C Открытие заслонки M Вентилятор обдува конденсатора Отделение для овощей M Компрессор Отделение для овощей/мяса 54
57 4. Управление разморозкой Начало разморозки (Микропроцессор <- Запуск компрессора в определенное время) Окончание разморозки (Датчик разморозки) Вентилятор морозильной камеры M Температурный датчик 1 холодильной камеры(267) Микропроцессор Включение компрессора по счетчику времени Датчик разморозки 5.0 E C M Температурный датчик 1 холодильной камеры(247/207) Лампочка освещения холодильной камеры Включение компрессора Проверка времени (7~7 час. 20 мин. *1) Микропроцессор Окончание разморозки Лампочка освещения морозильной камеры Начало разморозки Включение нагревателя Закрытие заслонки (Отключение всего остального) *1 : 4~4 час. 20 мин. Первая разморозка при первом включении Отключение нагревателя Неисправность разморозки Сигнал о неисправности разморозки загорается в случае, если датчик разморозки не достигает 5 E C после 2 часов работы цикла разморозки. Температурный датчик морозильной камеры(267) Температурный Температурный датчик датчик разморозки морозильной камеры(247/207) Нагреватель разморозки Температурный датчик 2 холодильной камеры Лампочка освещения холодильной камеры Отключение компрессора Нагреватель разморозки Отделение для овощей Датчик морозильной камеры TE — нагреватель разморозки M Компрессор Отделение для овощей/мяса Счетчик времени работы компрессора Включение компрессора 55
58 1. Основные функции Охлаждение Разморозка Сигнализация открытой двери Тестовый режим Льдогенератор Дозатор Поиск ошибок Компенсация температуры, в зависимости от комнатной Функция Примечание 1 Выбор и отображение температуры морозильной и холодильной камер. 6 Режимов (Min,Min/Mid,Mid,Mid/Max1,Mid/Max2,Max) 2 Распределение нагрузки холодильника. Быстрое охлаждение холодильной камеры при увеличении нагрузки 3 Двухступенчатое управление частотой Переключение скоростного режима (2 скорости) вращения вентилятора морозильной камеры. вентилятора морозильной камеры. 4 Сигнализация открытой двери. Сигнализация об открытой двери морозильной камеры, холодильной камеры или буфета более 1 минуты. 5 Автоматическое отключение освещения холодильной Автоматическое выключение освещения камеры, в случае, если дверь холодильника или дверца холодильной камеры. буфета была открыта более 10 минут. 6 Дозатор. Дозирование льда и воды 7 Льдогенератор. Автоматическое создание и хранение льда. 8 Функция тестирования холодильника. Функция тестирования печатной платы при сервисном обслуживании. 9 Поиск ошибок (Самотестирование). Автоматический поиск и отображение ошибок. 10 Компенсация температуры холодильной камеры. Компенсация температуры холодильной камеры 11 Компенсация температуры в соответствии с Компенсация температуры внутри холодильника при комнатной. изменении комнатной температуры. 56
59 2. Панель дисплея (Установка температуры) 2-1. GR-P247/207, GR-L247, GR-C247/C207, GR-B247/207 Функциональный дисплей Кнопка регулирования температуры в морозильной камере. Кнопка регулирования температуры в холодильной камере. Кнопка выбора режима дозатора GR-267 (Улучшенный ) 2-4. GR-267 (Стандартный ) 57
60 2-5. GR-247/207 Секция При включении питания 1-е нажатие 2-е нажатие 3-е нажатие 4-е нажатие Показания дисплея Выбор температуры Средняя Средне максимальная Максимальная Минимальная Средне минимальная Температура морозильной камеры -19 E C (-18 E C) -22 E C (-20.5 E C) -23 E C (-22 E C) -15 E C -17 E C Температура холодильной камеры 3 E C 1.5 E C 0 E C 6 E C (7 E C) 4.5 E C * Температура варьируется (±3 E C) в зависимости от загрузки холодильника. * Температурные характеристики, указанные в скобках верны при 127В/60Гц GR-267 Классификация При включении питания 1-е нажатие 2-е нажатие 3-е нажатие 4-е нажатие 5-е нажатие Показания дисплея Выбор температуры Средняя Средне максимальная 1 Средне максимальная 2 Максимальная Минимальная Средне минимальная Температура морозильной камеры -19 E C E C -22 E C -24 E C -15 E C -17 E C Температура холодильной камеры 3 E C 1.5 E C 0 E C 0 E C 5 E C 4.5 E C 58
61 1. При первом включении после перебоев в подаче питания, Автоматически выбирается температурный режим «Medium» (Средняя) 2. При выборе температурного режима в холодильной и морозильной камерах, переключение происходит в следующей последовательности: «Medium» «Medium Max» «Max» «Min» «Medium Min» «Medium» (Средняя -Средне максимальная -Максимальная -Минимальная -Средне минимальная) 3. На стандартных моделях (GR-P247, GR-P207, GR-L247, GR-L207, GR-C247, GR-C207, GR-B247, GR-B207) при открытой двери холодильной камеры или буфета, настройки температуры не отображаются. 3. Управление вентилятором морозильной камеры. 1) Вентилятор имеет 2 скорости вращения, высокую и стандартную 2) Высокая скорость вращения автоматически устанавливается при первом включении питания, а так же при работе холодильника в режиме перегрузки. Стандартная скорость вращения устанавливается в обычном режиме работы холодильника. 3) Для улучшения скорости охлаждения скорость вращения вентилятора морозильной камеры переключается в высокоскоростной режим. 4) Высокоскоростной режим (1400 оборотов в минуту): устанавливается при первом включении питания, а так же при работе холодильника в режиме перегрузки.стандартная скорость вращения (1170 оборотов в минуту): устанавливается в обычном режиме работы холодильника. 5) При открытии дверцы морозильной камеры, скорость вращения вентилятора изменяется с высокой на нормальную. (Если вентилятор работал в режиме высокой скорости вращения). Вентилятор останавливается, при закрытой дверце морозильной камеры, и открытой дверце холодильной камеры (только для моделей 207/247). 59 GR-247/207 O : Открыт / X :Закрыт Морозильная Холодильная камера камера Операция X X Работа X O Остановка O X Работа O O Работа
62 4. Быстрая заморозка (только для модели 267) 1. Режим быстрой заморозки увеличивает скорость заморозки в морозильной камере, путем непрерывной работы компрессора и вентилятора морозильной камеры. После нажатия кнопки быстрой заморозки, индикатор «POWER FREEZE» мигает 5 раз и загорается. 2. При повторном нажатии режим отключается. 3. После отключения питания, режим автоматически отключается. 4. При включенном режиме быстрой заморозки, настройки температур морозильной и холодильной камер не изменяются. 5. При включенном режиме быстрой заморозки, настройки температур морозильной и холодильной камер могут быть изменены пользователем. 6. При включенном режиме быстрой заморозки, холодильник продолжает работать на установленной температуре. 7. Режим быстрой заморозки, будет отключен после непрерывной работы компрессора и вентилятора морозильной камеры в течении 3 часов. 8. Если разморозка начинается во время работы режима быстрой заморозки, операция продолжается после окончания разморозки, в случае если время работы режима менее 90 минут. Если режим быстрой заморозки работает более 90 минут, то он должен работать около 2 часов перед отключением. 9. Если режим быстрой заморозки включается во время разморозки холодильника, то лампочка загорается, но режим включается только через 7 минут после окончания разморозки, и будет работать в течение 3 часов 10. Если режим быстрой заморозки включается в течение 7 минут после остановки компрессора (время между циклами работы компрессора — 7 минут), то режим включается вместе с очередным циклом работы компрессора. 11. При включении режима быстрой заморозки, скорость вращения вентилятора изменяется на высокую. 60
63 5. Сигнализация открытой двери. 1) Если двери морозильной, холодильной камеры или буфета открыты более 1 минуты, то зуммер начинает подавать сигнал. 2) Зуммер подает 3 сигнала с интервалом 0,5 секунды, через каждые 30 секунд. 3) При закрытии дверей, сигнал отключается. Двери холодильной и морозильной камер Закрытие Открытие Закрытие Открытие 500 мсек Закрытие Зуммер Закрытие Закрытие 500 мсек В течение 1 минуты 1 минута 30 секунд 6. Автоматическое отключение освещения холодильной камеры. 1) Если дверь холодильника открыта в течение 10 минут, то для предотвращения нагревания лампы, освещение автоматически отключается. 7. Функция разморозки. 1) Разморозка производится каждый раз, когда общая продолжительность работы компрессора составляет 7. 7,5 часов. 2) После первоначального включения электропитания (или после перебоя с электроснабжением) разморозка происходит при суммарной работе компрессора в течение 4. 4,5 часов. 3) Разморозка прекращается, если датчик разморозки фиксирует температуру выше 5 С после начала процесса. Ошибка разморозки возникает, если температура на датчике разморозки не достигла 5 С через 2 часа с начала процесса. 4) При неисправном (закороченном или прерывисто срабатывающем) датчике разморозка не производится. 61
64 8. Диагностика неисправностей 1. Функция диагностики неисправностей предназначена для облегчения сервисного обслуживания агрегата при появлении признаков неисправной работы. 2. Если какая-либо из функций холодильника не работает, то ее невозможно регулировать кнопками на панели управления. 3. Если неисправность, сообщение о которой горит на дисплее, была устранена, то микроконтроллер возвращает холодильник в начальное состояние (происходит сброс). 4. Код неисправности выводится на том участке дисплея, на котором обычно указа
Холодильник LG (лж): инструкция по эксплуатации
Недавно приобрели бытовой холодильник и не знаете, как с ним обходиться, куда разместить и как правильно за ним ухаживать? Тогда читайте полезные советы от мастеров сервис-центра, которые помогут лучше разобраться в технике.
Холодильник LG: инструкция по установке прибора
- не рекомендуется подключать БТ к сети сразу после транспортировки. Важно, чтобы механизм немного отстоялся, так как газ растекается по всему периметру трубок во время перевозки;
- место для холодильного агрегата выбрать легко. Главное, не ставить прибор возле источников тепла, например, батарей или плит;
- важно не размещать агрегат близко к стене, а оставить зазор в 5 см, чтобы воздух сзади нормально циркулировал и давал охлаждаться компрессору;
- после установки необходимо выровнять агрегат, чтобы он не перекосился.
Холодильник LG: инструкция по эксплуатации и уходу за техникой
Поскольку от качества ухода и правильности использования зависит долгосрочность и корректность работы механизма, рекомендуется соблюдать насколько простых правил:
- приодически размораживать БТ (примерно, 2 р. в год), чтобы у механизма обновлялся цикл работы, и не происходило закупорок в системе охлаждения;
- следить за герметичностью холодильника, т.к. при ее нарушении возникают проблемы с компрессором;
- плотно прикрывать дверцу, а когда уплотнитель износится – срочно заменить на новый;
- не ставить в холодильник горячие напитки и еду, ведь это грозит поломкой терморегуляторов, датчиков или мотора.
Как можно убедиться, уход за холодильником несложный, а выполнение простых предписаний не займет много времени. Стоит помнить, что даже соблюдение всех правил не гарантирует отсутствие неполадок, потому при их обнаружении не нужно огорчаться.
Если поломка дала о себе знать, срочно вызовите мастера сервисной службы LG на диагностику. В течение нескольких минут он определит источник проблемы и займется его устранением. Всего пару часов, и Ваша бытовая техника вернется к прежней работе.
Недавно приобрели холодильник LG? Инструкция к прибору поможет Вам лучше понять специфику его работы и даст много полезной информации, что пригодится в процессе эксплуатации.
Регулировки и настройки холодильников LG
_____________________________________________________________________________
_____________________________________________________________________________
Холодильник LG GA B409UЕQA инверторный, с нижней морозильной камерой постоянно работает (гудит). Отключается приблизительно на 1-2 мин, после 5-6 часов непрерывной работы. И так постоянно. Температура внутри него -2, режим -15. Что делать?
В Вашем случае может быть выход датчика оттайки испарителя, датчика температуры хол. камеры или датчика испарителя морозильной. Если все это исправно, то дело в модуле управления.
Холодильник LG GA-b409 (с инверторным компрессором) набирает температуру в холодильной камере +8, а в морозильной -9 и отключается, потом минут через 15-20 снова включается.
Посмотрите место расположения датчика в морозилке. Был похожий случай, модель уже не помню точно — намёрз кусочек льда и касался датчика.
Холодильник LG GA b409svqa, инверторный компрессор. После покупки в 2009 году работал бесперебойно до вчерашнего дня. Со вчерашнего вечера периодически появляется одиночный или неоднократный звонкий сигнал и пропадает индикация на табло (у нас светилась цифра 3). При нажатии на нее, она (цифра 3) появляется, но потом снова исчезает, но в то же время х-к и морозилка не оттаивает. Сигналы продолжаются уже почти сутки, что это? И убедительно прошу подсказать, что нужно сделать?
Причины звукового сигнала — недостаточная температура в хол. камере. Рекомендуем до приезда мастера и установления неисправности разморозить агрегат на 20 часов, отключив его от сети электропитания. После этого включить. Если ситуация повторится, возможны следующие проблемы: Неисправен датчик температуры хол. камеры; Выход из строя платы управления; Утечка фреона. Обычно при этой неполадке вздувается задняя стенка хол. камеры.
Холодильник LG GA-e409uqa с нижней морозильной камерой. В последнее время постоянно переключается (прыгает) температура: то +1, то +2, то +3. Подскажите, пожалуйста, в чем может быть проблема?
Скорее всего, произошел сбой в модуле управления. Необходимо, для начала, разморозить агрегат на сутки. Возможно, он будет работать нормально.
У меня холодильник ga e409smrl. Работает нормально (морозит), смущает только периодичность включения двигателя (30 мин. работает, менее 20 мин отдыхает). Это нормально? На кухне не жарко.
Да, это абсолютно нормальная работа агрегата, не нужно беспокоиться.
Холодильник Лджи GA-B409UЕQA (инверторный компрессор) при покупке был с бракованным терморегулятором, его заменили. По прошествии 2,5 месяцев он начал издавать странные вибрирующее звуки, режим работы его стал такой: 10 минут работает, 10 минут не работает. Это нормально?
10 минут работает, 10 минут не работает – это правильно. Если агрегат морозит хорошо, то предпринимать ничего не стоит. Правильная его работа – это режим 1:1, 1:2 или даже 1:3. Например, 10 минут работает, 20 минут не работает.
Марка LG ga b409umqa. Что такого делает производитель в своем
холодильнике для изменения климатического класса? Утепляет по-разному?
Более широкий климатический класс дольше удерживает температуру?
Столкнулся с тем, что очень быстро набранный холод улетучивается, и
агрегат снова включается в работу. Хол-к, который почему то вот уже 2
день работает по 2 часа (130-150 Вт), 10 минут оттайка (170-180 Вт), 5
минут
простаивает (1-2 Вт) и опять включается на очередные 2 часа работы.
Неужели за 1 день не мог войти в ритм? Замерял потребление. Из 24 часов
в
сутки работал 22-23 часа.
Для инверторного компрессора это обычный режим. Он работает практически постоянно, но с разной мощностью.
Холодильник Лджи ga-e409uqa, сильно греется морозильная камера, горячие боковые стенки, Подскажите, пожалуйста, это неисправность и требуется ремонт или особенность модели? В магазине не предупредили, в инструкции нет информации. В эксплуатации 1,5 года.
Во время работы компрессора боковые стенки должны нагреваться.
Не морозит холодильник LG GA-e409smrl, после разморозки все снова холодит. В чем может быть причина? Сказали, возможно, заглушка, а где ее найти, не пойму?
Если нет льда ни в морозильной, ни в холодильной камере, то происходит следующее. Холод в холодильную камеру поступает через вентилятор установленный за испарителем в морозилке. Если до разморозки у Вас не работала только 1 камера — холодильная, а после разморозки она поработала 2-3 дня, то наиболее вероятна неисправность датчика оттайки или нагревателя испарителя. Вентилятор замерзает (покрывается снегом) и не может прокрутиться, чтобы нагнать холодный воздух в хол. камеру.
Двухкамерный холодильник GA 449 (1 компрессор). Двигатель греется и не запускается. Выключаю из розетки на 5 минут, работает нормально. В чем может быть причина?
Размораживание хол. камеры капельное, а морозильной камеры
ручное. В Вашем случае возможны следующие поломки: Выход из строя
пускозащитного реле. Оно и не включает мотор; Засор в системе. Мотор не
может прокачать всю систему;
Неисправность самого мотора-компрессора; Утечка хладагента (фреона) в
системе. Для начала, рекомендуем разморозить агрегат на 12-16 часов.
Если он не будет работать совсем, то, скорее всего, речь идет об утечке
или повреждении мотора.
Двухкамерный холодильник GA-B409UEQA (инверторный компрессор, электронное управление и NoFrost в обеих камерах). Перестала морозить морозильная камера. Верхняя часть работает, горит свет, охлаждает, дисплей работает. Часто забивается отверстие для воды, и вода начинает собираться по овощными ящиками, после чего вода начинает капать на мороз. камеру.
Необходимо проверить морозильную камеру, если она вся в снегу и льду, то дело может быть в неисправности системы оттайки испарителя или датчике температуры холодильной камеры. Для начала, рекомендуем отключить агрегат на сутки для оттайки.
В эксплуатации двухкамерный холодильник LG ga b409umqa с нижней морозильной камерой. С левой стороны задней стенки намерзает лед и замерзает дренажное отверстие, а с правой стороны конденсат стекает и скапливается вода. В чем причина неполадки?
Если задняя стенка обмерзает неоднородно, то может быть как утечка фреона, так и необходима просто разморозка. Для начала рекомендуем разморозить агрегат на сутки.
Холодильник LG GA M409SERL No frost (с одним мотором-компрессором и
электронным управлением ). Морозит хорошо. Одна проблема — шум.
Периодически раздается звук, похожий на стартующую микроволновку. К
компрессору и нижнему вентилятору отношения не имеет. Нижнюю заднюю
решетку снимал, там все тихо. Звук громкий, идет откуда-то из центра
агрегата. Звук по продолжительности 3-4 секунды, потом секунда-две
перерыв и еще раз 3 секунды. В ночное время очень достает. Подскажите,
пожалуйста, с чем это может быть связано? Это неисправность? Раньше
такого никогда не встречал.
Проверьте воздушную заслонку, скорее всего, именно ее привод издает подобный звук. Необходим тщательный осмотр и диагностика.
У меня двухкамерный холодильник LG ga e409sqrl (с инверторным компрессором). В верхней хол. камере вода стала стекать не там, где нужно, а через дверь хол-ка. Что это значит?
Скорее всего, слив засорился или замерз. Вам необходимо вызвать мастера.
Проблема с холодильником GA b409svqa. Перед отказом замечал, что он
подолгу не выключался, но думал что это из-за жары. Симптомы: не
холодит, практически не морозит (трубки в морозилке слегка прохладные),
компрессор горячий (рука не терпит), фильтр и трубки в моторном отсеке
практически холодные. Компрессор работает практически не выключаясь,
только пару раз отключался, по видимому из-за перегрева.
Приглашенный мастер после двух заправок фреона пропал и теперь не
доступен, но утверждает, что компрессор исправен, т.к. выдувает
заглушку.
Какая может быть причина?
Т.к. агрегат перезаправляли два раза и он переставал работать, то речь идет, скорее всего, об утечке фреона. Именно поэтому Ваш компрессор работает без перерыва. Фреона в системе не достаточно для достижения необходимой температуры. Потрогайте рукой заднюю стенку холодильной и морозильной камер. Если стенка вздулась (или пластик в какой-то части «мягкий»), то речь идет об утечке в запененной части, и подобную неисправность очень сложно и дорого устранить. Если не вздутые, то необходимо до перезаправки найти течь, устранить ее (запаяв отверстие или заменив часть трубки) и только после этого перезаправлять систему фреоном.
Первый раз столкнулся с подобной проблемой в холодильнике LG ga b409seqa. Происходит намерзание льда в левом углу хол. камеры (над сливным желобом). Что это может быть?
Причин может быть несколько, частичная утечка хладагента, промерзание хол. шкафа.
Проблема с Лджи GA b409. Не работает морозильник, температура чуть ниже комнатной. Хол. камера наоборот, работает, и температура регулируется хорошо. Сервисных ошибок не выдаёт. В чём может быть проблема? И сейчас заметил, что трубка в морозильнике, идущая на верхний радиатор, промерзла, но сам верхний радиатор не охлаждается. Я правильно понял, что где-то пробка в морозильной камере, и не происходит циркуляция охлаждающего газа?
Если модель с клапаном, то похоже на засор капилляра морозильного отделения.
Двухкамерный холодильник LG ga b409saqa – нет холода, мотор работает как обычно. Какая может быть неполадка?
Возможно, началась утечка фреона, либо произошел засор системы, либо – декомпрессия двигателя.
Имеется поломка двухкамерного холодильника LG GA-M409SARA (Ноу Фрост в обеих камерах). Утечка фреона. Возможен ли ремонт такой модели, и какова вероятность его ремонтопригодности?
Если утечка фреона на испарителе (проткнули испаритель), то запаять ее и перезаправить систему вполне возможно и ремонт провести вполне вероятно. Если же утечка в запененной части хол-ка (в шкафу), то ремонт просто не рентабелен для Вашей модели.
У меня холодильник LG ga e409serl с нижней морозильной камерой, все коммуникации работают. Вентилятор сзади работает, но каждых примерно 2 минуты включается компрессор на 5 секунд и выключается, не морозит. В чем может быть причина?
Либо неисправно пусковое реле, либо мотор.
У меня холодильник Лджи ga b 409 с нижней морозильной камерой.Температура в морозилке повысилась до -6, а в холодильной до +6. Какая может быть причина и что делать?
В данном случае возможны несколько вариантов неполадок (утечка в пене, неисправная работа компрессора и т.д.).
Холодильник LG ga e409slra, система ноу фрост на холодильную и морозильную камеры. При включении морозильная камера остывает, а холодильная камера нет. В чем причина и где можно устранить неисправность?
Причин отсутствия холода в хол. камере может быть несколько, но все они могут быть устранены только специалистами.
В эксплуатации холодильник LG ga b409smqa. Проблема: самопроизвольно потекла нижняя морозильная камера (хотя на электронном табло было — 18), да и в мороз.камере было много льда намерзшего. Сейчас после разморозки и оттаивания, морозилка не даёт холода вообще. Вроде как у этой модели морозилка no frost? Но почему-то намерзал лёд. В чем вероятная причина неисправности, что делать? Еще заметили, что ранее всегда около дверей сверху донизу на боковой панели была теплая стенка — сейчас холодная. Срок работы примерно 3 года.
Скорее всего, произошел засор в капиллярном трубопроводе. В морозилке намерз лед по причине засора, весь хладагент не проходил в систему и намораживал испаритель. Теперь пробка образовалась в хол. камере, он сейчас работает только на нее, и хотя и холодно в ней, но не достаточно и мотор пытается «доморозить». Данную неполадку может исправить только специалист.
Холодильник LG GA b409sqql. На дне хол. камеры начинает скапливаться вода. Вода не уходит по дренажной трубке. Как быть?
Произошел засор дренажной системы, по которой вода, оттаявшая при
автоматической разморозке испарителя морозильной камеры, стекает в лоток
на компрессоре. Для устранения засора необходимо снять панель задней
стенки в морозильной камере, затем панель вентилятора, отвернуть
крепление испарителя, и аккуратно, стараясь не повредить трубопроводы
испарителя, приподнять его. После этого можно будет прочистить
дренажное отверстие в поддоне под испарителем и саму трубку, по которой
вода стекает в лоток. Для прочистки трубки можно использовать
медицинскую резиновую грушу. Для этого необходимо набрать в грушу
горячей воды, вставить носик груши в сливное отверстие и резко нажать на
грушу. Вода под давлением пройдет в дренажную трубку и устранит
возникший засор. Данную процедуру повторить несколько раз, отслеживая,
чтобы вода в лотке на компрессоре не переливалась через края
(своевременно отбирая воду из лотка той же резиновой грушей).
Лджи GA-m409sqrl. Заметила, что не как обычно горит температурное табло. Разморозила. Включила. Табло так и не регулируется. Через две недели наросла на задней стенке ледяная шуба. Подскажите, что делать?
Проблема с сенсором, видимо.
Двухкамерный холодильник LG ga b409ulqa. Полностью разморозилась морозильная камера, что это может быть?
Если вы принудительно не отключили морозильную камеру, то возможно неисправен таймер, модуль управления, либо утечка газа.
У меня холодильник ga b 409, 2-х камерный. Периодически перестает работать холодильная камера. Как-то разобрал заднюю стенку в морозильной камере и там был радиатор весь во льду, плотным слоем. Я его феном оттаял, камера заработала нормально, но через 10 дней то же самое. Почему происходит такое намораживание и что можно сделать?
Вышла из строя какая-то из запчастей, отвечающих за оттайку.
Двухкамерный холодильник LG GA b409seqa с нижней морозильной камерой. Самопроизвольно каждые 5-10 секунд включается и выключается функция Vocation, издавая при этом неприятный писк. Сколько будет стоить устранение этой неисправности?
То, что он включается на 5-10 секунд и выключается, может говорить о следующих проблемах: Утечка в системе. Мотор работает без отключения и перегревается. Включается режим «пустой» (vacation) для отключения мотора; Неисправна плата управления. Плата перегорела или слетели настройки модуля процессора; Агрегат просто «замерз» и требует разморозки.
В эксплуатации холодильник LG ga b409saql. После скачка напряжения, свет горит, но панель управления не горит. Компрессор не работает. Что могло сгореть?
Наиболее вероятная причина неполадки заключается в электронном модуле.
Холодильник LG ga b409secl перестал морозить. После включения и запуска происходит щелчок, и он не морозит. Вроде это компрессор, хотелось бы узнать марку.
Неисправность заключается в моторе-компрессоре. На Вашу модель можно установить компрессор GVM66AA.
Холодильник LG ga b429seqz с нижней морозильной камерой (инверторный компрессор). Сигнал открытой двери еле слышен. Подскажите, в чём причина и можно ли отрегулировать уровень звука?
Возможно сломался спикер от датчика открытия дверцы. Отрегулировать его нельзя, а можно только заменить на новый.
В эксплуатации холодильник ga m539zmqz с Ноу Фрост. Не холодит, не морозит верхнее хол. отделение, а морозилка холодит. Прошу, помогите понять причину.
Проверьте морозильную камеру. Если она вся во льду, то для начала
рекомендуем разморозить агрегат хотя бы на 12 часов. Если после
разморозки не будет работать холодильная камера, то причина может быть в
моторе вентилятора системы No Frost или в поломке датчика
температуры хол. камеры. Если же агрегат дней 5-6 будет работать
нормально, а потом опять перестанет охлаждать х.к., то поломка в системе
оттайки испарителя — датчик оттайки или нагреватель испарителя.
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
_____________________________________________________________________________
Поломки и ремонт двухкамерных холодильников LG своими руками
Устранение неисправностей в холодильнике LG
Утечка фреона в холодильнике LG, встречается крайне редко, поэтому эту тему, мы широко рассматривать не будем, но всё же в крации я постараюсь объяснить, как определить эту поломку. Остановимся лучше на проблемах с электроникой, ведь они присущи обоим системам отстаивания, то есть как для холодильников Ноу Фрост, так и для двухкамерных холодильников с плачущей системой оттайки. Вообще если посмотреть на Эл Джи и Samsung, то покажется, что это два брата-близнеца, но это не совсем так, да схожесть в чём-то есть, даже некоторые запчасти подходят с одного бренда на другой. Я это говорю к тому, что если произошла поломка какой-либо запчасти, то в некоторых случаях можно поставить, к примеру, таймер оттайки с Самсунга, это касается и некоторых тэнов, которые отличаются друг от друга, лишь соединением проводов. Теперь давайте поближе познакомимся с плачущей системой холодильного агрегата от LG. По сравнению с отечественными производителями, ремонт таких холодильников, немножко сложнее. Вся беда в том, что LG, впрочем, как и Samsung, спрятал конденсатор в корпус холодильника. Вы наверное замечали, что по бокам, а в некоторых моделях и сзади, корпус постоянно горячий, это происходит из-за того, что по стенкам корпуса гуляет горячий фреон. Я специально остановился на этой немаловажной детали, так как это пригодится нам, при определение утечки.
Утечка фреона в холодильнике LG с плачущей системой оттаивание
Самый простой способ определить утечку фреона в холодильниках от Эл Джи, это попробовать бока корпуса, если они горячие с обеих сторон, то наверняка утечки не произошло. Выше я написал, что теплообменный конденсатор спрятан в корпус агрегата, в результате происходит так, что сам корпус играет роль теплообменника и если бы произошла утечка, то по бокам холодильник был бы холодный. В капельной системе, утечка бывает гораздо чаще, чем в Ноу Фрост, лечится такая проблема установкой плачущего испарителя в холодильном отделении и вот тут у мастеров возникают трудности. Дело в том, что корпус весь железный, а внутри него идут стальные трубки, которые выполняют роль конденсатора, мало того внутри всего корпуса растыканы провода. Делая установку плачущей доски, мастера должен обладать очень большим навыком, то есть знать, где можно сверлить корпус, а где нельзя, но игра стоит свеч, после такой процедуры холодильные установки, работают очень долго
Фото 1. Как устранить утечку, а также как добраться до тэна оттайки и датчика оттайки в холодильнике Эл Джи с капельной системой разморозки
Утечка фреона в холодильнике LG Ноу Фрост
Фото 2. В холодильниках Эл Джи No Frost, есть больное место. Под конденсатором идёт стальная трубка, она хоть и спрятана в кембрик, на всё равно постоянно перегнивает
Также как и в случае с плачущей системой, для определения утечки в этих установках, надо просто попробовать бока холодильника, если они горячие, то утечки наверняка нет. За свою многолетнюю практику, я очень редко сталкивался с подобной неисправностью, в основном забивалась капилярка, но как говорится хрен редьки не слаще. Дело в том, что при забитой капилляре, симптомы практически не чем не отличаются, то есть мороз пропадает в обеих камерах. Для того, что бы, окончательно убедиться, есть утечка или нет, надо отключить холодильник на трое суток, обязательно открыть двери в обе камеры. После разморозки можно его включить и если за 2-3 часа холодильник наберёт мороз, как ни в чём ни бывало, то речь на 100% уже идёт о неправильной работе система оттаивания морозильного испарителя. Ниже вы можете посмотреть видео, где я ремонтирую подобный холодильник
Дальше речь пойдет об электронике, а вернее о датчиках, тэне оттайки и вообще об общих неисправностях
Пропал холод в холодильной камере. Капельная система разморозки
В холодильниках с плачущей системой, в основном это происходит из-за утечки фреона или забитой капилярки. Иногда бывает, что термостат неправильно работает, то есть компрессор очень редко включается, в холодосах с электронным управлением, роль терморегулятора, выполняет термистор, который изменяет своё сопротивление, при повышении или понижении температуры. Чтобы проверить термостат, надо до него добраться и замкнуть контакты, которые к нему подходят, если вы увидите зелёный провод с желтой полосой или желтый провод с зеленой полосой, то уберите его в сторону, это провод заземления, остальные провода можно перемкнуть между собой, так проверяется термореле не только в плачущей системе но и на Ноу Фрост. Перемыкая контакты, мы включаем мотор напрямую, то есть проверяем его работоспособность, а также делаем выводы и по терморегулятору, если двигатель запустился и начал работать, то значит он целый, а термостат надо менять.
Обращаю ваше внимание, что таким образом, мы можем запустить работу двигателя и холодильника, не более чем на 2 часа, по истечению этого времени, надо замерить температуру в холодильной камере, должно быть около 5-6 градусов тепла, если такой температуры наблюдаться не будет, то надо искать другую причину, скорей всего связанную с утечкой. В холодильниках с электронным управлениям, очень часто встречается поломка тэна оттайки и датчика оттайки и поэтому поводу задаётся много вопросов. На один из них я постараюсь ответитьУ меня холодильник LG, по задней стенке в холодильном отделении стекает вода, вернее стекала. Сейчас холодильник не работает, точнее сказать, работают но всего часов 6-8, потом стоит. Мне приходится постоянно выключать его из розетки, а потом включать, этот процесс меня уже достал. На дисплее показывается нормальная температура, хотя в холодильной камере холод пропадает практически до конца, в морозильной камере держится за счёт продуктов. В чём может быть причина и что делать
Такую неисправность, может устранить только мастер который обладает, определенными навыками. Скорее всего у вас холодильник с плачущей системой оттаивание и с электронным управлением. В этих холодосах, на плачущем испарителе, стоит датчик оттайки и тэн оттайки, на «фото 1», которое расположено в самом начале статьи, вы можете увидеть, как добраться до этих деталей. Тут вы должны понимать, что придётся болгаркой срезать, железную заднюю стенку корпуса холодильника, потом выковыривать пену и только тогда, вы сможете заменить датчик оттайки или тэн оттайки. Проверить эти запчасти, можно на блоке управления, к нему подходят провода от тэна и от датчика. Тэн проверяется обыкновенным прозвоном, а датчик по изменению сопротивления, при комнатной температуре, сопротивление датчика равно 13 кОм
В холодильнике ноу фрост, нет холода в холодильном отделении
Фото 3. Наледь на морозильном испарителе
Тут надо понимать, что вся электроника работает на то, чтобы в холодильнике происходил правильный процесс режима оттаивания морозильного испарителя. В агрегатах No Frost, до датчика и тэна оттайки добраться очень просто, на видео выше вы это можете увидеть. Дальше я попробую рассказать, как определить неисправность датчиков и что указывает на их поломку, для этого я взял один из комментариев на моём канале, это пожалуй самый задаваемый вопрос. Вот на него я и постараюсь дать ответ
В моём холодильнике перестала работать холодильная камера. Морозилка вроде бы морозит хорошо, во всяком случае, продукты не растаяли, а вот холодильный отсек, вообще не набирает холода. У меня холодильник с сухой заморозкой, то есть Ноу Фрост. По совету друзей разморозил его на трое суток, после чего он прекрасно начал работать, но через 2-3 недели, опять всё повторилось. Не поймем в чём дело
В первую очередь надо добраться до морозильного испарителя, вполне возможно на нём скопилась сильная наледь, это является причиной того, что перестал поступать холодный воздух в холодильное отделение, смотрите «Фото 3». Обычно бывает несколько причин такого поведения, я имею в виду, отсутствие нужной температуры в холодильном отделении. Обязательно посмотрите видео, это надо для того, что бы вы поняли, где стоят датчики и тэн
- Сгорел тэн оттайки → Для его проверки, вам потребуется мультиметр, нужно поставить его в положении прозвона и проверить тэн на обрыв
- Неисправен датчик оттайки → Бывает два типа датчиков, электронный и механический. Механический датчик, это своего рода термостат. Чтобы его проверить, сначала надо его прозвонить, потом положить в морозильную камеру и через 20-30 минут ещё раз прозвонить, показания должны быть прямо противоположные, то есть в одном случае он будет звониться, в другом нет. Электронный датчик надо проверять следующим образом, поместите его в морозильную камеру на 10-15 минут, установите шкалу мультиметра на 20 кОм и измеряйте сопротивление, при повышении температуры она должна изменяться. Тут надо учитывать, что сопротивление датчика температуры в холодильнике LG равно 13 кОм при комнатной температуре
- Таймер оттайки вышел из строя → Ещё его называют часовой механизм. Чтобы его проверить, надо отключить холодильник от сети, прокрутить селектор, по часовой стрелке и засечь, когда щёлкнет таймер, потом поставить крутушку в положение, чуть-чуть до щелчка и проследить, как холодильник войдёт и выйдет из оттайки. Опять таки, механический таймер может показать рабочее состояние, но когда его поставишь на агрегат, бывают глюки
- Неисправна заслонка → Бывает механическая и под управлением электроники. Механическая выходит из строя крайне редко, а вот с электронным управлением, летит очень часто. Если стоит электронная, то в первую очередь обратите внимание на механические повреждения
- Забился мусором канал слива конденсата → Надо прочистить или продуть компрессором или насосом
- Вышел из строя блок управления → Прежде чем менять мозги, убедитесь в том, что всё вышеперечисленное у вас в норме, но всё равно не бегите сразу на базар, лучше вызовите мастера, ведь опыт в таких случаях играет огромную роль
В этой статье я дал лишь общие понятия о поломках в холодильниках LG. С развитием сайта я постараюсь как можно шире раскрыть тему ремонта этих агрегатов. Самое главное вы должны понять, что есть ли у вас холодильник с системой Ноу Фрост и он стал как-то неправильно работать, то просто возьмите и разморозьте его на три дня, именно такой большой промежуток времени нужен для того, чтобы растаял скопившийся лёд на морозильном испарителе. Что касается ремонта холодильников LG с капельной системой разморозки, то тут всего три проблемы: утечка, термостат и мотор. Следите за развитием сайта, думаю вы подчеркните себе что-то нужное
Руководства и схемы по обслуживанию холодильниковLg — информация по ремонту для специалистов по электронике
Руководства по обслуживанию холодильников LG
| Предварительный просмотр | Скачать | Страницы | Размер |
|---|---|---|---|
| GA-449 Руководство по обслуживанию | 48 | 3.45 МБ | |
| GC-051SS Руководство по обслуживанию | 1 | 44,39 КБ | |
| GC-154SQW Руководство по обслуживанию | 16 | 395.5 КБ | |
| GC-269YA Руководство по обслуживанию | 2 | 1,06 МБ | |
| GC-309BA Руководство по обслуживанию | 2 | 852.44 КБ | |
| GC-379B Руководство по обслуживанию | 2 | 1,29 МБ | |
| GF-161SF Руководство по обслуживанию | 5 | 146.19 КБ | |
| GR-051SF Руководство по обслуживанию | 4 | 96,82 КБ | |
Руководство по обслуживанию холодильников LG
Что вы делаете, если холодильник LG нуждается в ремонте или вам нужно найти наш, что означает этот код ошибки? Закажите сервис-мануал LG! Заказ услуги руководство предоставит вам необходимую информацию по обслуживанию, чтобы отремонтировать сломанный Устройство LG.Большинство руководств по ремонту включают элементы, необходимые для ремонта, например: запчасти, разборка, устранение неисправностей и многое другое.
Ваш холодильник LG сломался? Требуется сервисное руководство по загрузке pdf? Сэкономьте деньги и отремонтируйте его самостоятельно с помощью этого руководства по обслуживанию.
Если у вас возникли проблемы с холодильником LG и вам нужна помощь в устранении проблемы, вы обратились по адресу.Руководства по обслуживанию доступны в формате PDF для загрузки или в формате буклета и содержат всю необходимую информацию по ремонту. Руководства предоставлены производителем и содержат информацию об устранении неполадок и ремонте, необходимую для ремонта холодильника LG. Они также будут содержать списки запчастей и диагностику, поэтому, когда вам потребуется ремонт холодильника, возьмите руководство по ремонту, и оно будет работать в кратчайшие сроки. Во многих руководствах вы узнаете, как исправить распространенные исправления, такие как отсутствие льда или чрезмерный шум, а также многие другие исправления.
Просто воспользуйтесь быстрым поиском слева. Некоторые популярные модели холодильников LG которые заказали клиенты, находятся ниже, но даже не рядом с нашим инвентарем, поэтому поиск с помощью левого быстрого поиска.
LBN22515ST Руководство по обслуживанию Полнофункциональный или универсальный пульт дистанционного управления LG MKJ40653801 для управления различными устройствами, и вы можете запрограммировать пульт дистанционного управления для управления большинством популярных брендов аудио / видеооборудования, такого как телевизор, DVD-плеер (или видеомагнитофон) или сеть спутниковый ресивер. См. Раздел «Программирование другого оборудования» на. Этот пульт дистанционного управления может иметь функции, не используемые вашим приемником. Это руководство упрощает настройку и использование вашего пульта дистанционного управления. Это руководство содержит подробную информацию, которая поможет вам максимально эффективно использовать пульт дистанционного управления, включая управление другим оборудованием, таким как телевизоры, видеомагнитофоны и DVD-плееры. Если вы нажмете кнопку питания, указывающую на устройство, если оно выключится, значит, оно уже запрограммировано и не требует дальнейшего программирования. Если устройство не отвечает, проверьте батарейки в пульте дистанционного управления, возможно, батарейки разряжены. Используйте кнопки режима пульта дистанционного управления, чтобы установить на пульте дистанционного управления режим, подходящий для оборудования. Обязательно запрограммируйте пульт дистанционного управления для управления другим оборудованием, как описано в руководстве. Чтобы изменить режим, нажмите кнопку оборудования, которым хотите управлять.Кнопка режима загорается на три секунды, показывая, что вы установили пульт в этот режим. В зависимости от настройки пульта, пульт ДУ может использовать радиосигналы УВЧ, ИК-сигналы или и то, и другое для управления приемником. Однако для управления другим оборудованием используются только ИК-сигналы. ИК-сигналы распространяются на короткие расстояния, как правило, на 20 футов или 7 метров, они могут достигать 40 футов и не могут проходить сквозь стены или другие твердые объекты. Направляйте пульт дистанционного управления прямо на оборудование, которым вы хотите управлять, и никакие предметы не должны блокировать путь прохождения сигнала. В этом руководстве показано, как запрограммировать пульт дистанционного управления для управления телевизором. В следующем разделе используется другой метод программирования пульта ДУ для управления телевизором или другим оборудованием (например, DVD-плеером или видеомагнитофоном, тюнером, усилителем, аудиоприемником или вторым телевизором). Вы можете запрограммировать пульт дистанционного управления, следуя инструкциям в разделе «Программирование с использованием таблиц удаленных кодов оборудования» или с помощью процедуры сканирования кодов оборудования. При программировании пульта дистанционного управления для управления комбинированным оборудованием, например телевизором / DVD или телевизором / видеомагнитофоном, запрограммируйте пульт дистанционного управления в одном режиме, а затем повторите процедуру в другом режиме.Например, чтобы запрограммировать пульт дистанционного управления для управления телевизором / DVD-плеером с использованием кода 765, следуйте инструкциям по программированию пульта дистанционного управления для управления телевизором с использованием кодов, а затем повторите инструкции для DVD, используя тот же код. Переведите пульт дистанционного управления в режим ТВ, чтобы использовать функции ТВ, или в режим DVD, чтобы использовать функции DVD-плеера (или видеомагнитофона).
Руководство по обслуживанию LG LFC20760ST
Руководство по обслуживанию LG LFC25765ST
Руководство по обслуживанию LG LFX25975ST
LG LFX25991ST Руководство по обслуживанию и ремонту LG LFX25991ST LF119 LF119 9026 Руководство по ремонту LG LF117 LMXS30776S руководство по обслуживанию
LG LSC24971ST руководство по обслуживанию
LG LSC27937ST руководство по обслуживанию
LSXS26366D руководство по обслуживанию
LFX21976ST руководство по обслуживанию холодильника
LFX21976ST руководство по обслуживанию холодильника
LST LST руководство по обслуживанию холодильника LST холодильник LST руководство по обслуживанию холодильника LST руководство по обслуживанию
руководство по обслуживанию холодильника LFX31925SW
руководство по обслуживанию холодильника LFX31945ST
LFXS29626W руководство по обслуживанию холодильника
LFXS30766S руководство по обслуживанию холодильника al
LMX25964ST руководство по обслуживанию холодильника
LMX25984ST руководство по обслуживанию холодильника
LMXC23746S руководство по обслуживанию холодильника
LSC27910TT01 руководство по обслуживанию холодильника
LTC22350SS руководство по обслуживанию холодильника
LTC22350SS Samsung RSh2DTMH Холодильник Service Manual PDF
Переключить навигацию LG MKJ40653801 Remote Instruction Manuals and Codes.
Руководство по техническому обслуживанию коммерческих холодильников
. Лучшие типы
Лучшие бренды
Лучшие типы
