Механический электроподжиг: Какой электроподжиг лучше механический или автоматический?

Какой электроподжиг лучше механический или автоматический?

Электроподжиг — удобная вещь, помогает тем, кто любит готовить на газовой плите, но при этом не желает пользоваться спичками. Приспособление позволяет включать подачу газа без усилий. Многие современные плиты оснащены данной функцией.

Механический электроподжиг

Механизм действия заключается в следующем:

1. Поворачивается регулятор (он включает подачу газа).
2. Нажимается кнопка пуска.
3. Зажигается газовоздушная смесь.

Неудобство заключается в том, что работать необходимо двумя руками.

Плюсы механического электроподжига:

• Отсутствует необходимость закупать спички с запасом.
• Удобство пользования.
• Защита от возможного ожога (при вспыхивании газа).
• Быстрое привыкание к управлению газовой плитой.

Негативный момент — при отключении электрической энергии плиту можно зажечь только при помощи спичек или зажигалки. Кроме того, важно быть осторожными, если есть маленькие дети. Они могут с легкостью включить бытовой прибор. Поэтому, пользоваться плитой нужно так, чтобы малыш не понял механизма включения.

К причинам поломки розжига относятся:

• Кнопка загрязняется от капель жира (это может привести к появлению короткого замыкания)
• Попадание грязи на свечу, это приводит к ее быстрому нагреванию или охлаждению, затем происходит нарушение целостности керамической оболочки;
• Сгорание трансформатора блока (случается из-за работы в течение длительного периода времени)
• Поломка контактов (это главная причина неправильной работы цепи)
• Проведение влажной очистки.

Как понять, что розжиг сломался:

• При нажатии на кнопку не происходит зажигание газа.
• Электрические разряды не прекращаются даже после того, как кнопку отпустили.
• Наличие щелчков без появления искры.
• Срабатывание автомата защиты в щитке.

Как починить электроподжиг самостоятельно:

1. Необходимо убедиться в том, что сами конфорки работают. Для этого в них зажигается газ поочередно (при помощи обычной спички).
2. Проведение внимательного осмотра всех элементов, отвечающих за поджиг.
3. Отключение прибора от электрической сети.
4. Очищение свечей от загрязнений. Если в процессе на кнопки попала вода, то следует протереть их тканью, а затем просушить феном.
5. Если обгорели контакты, то их необходимо зачистить до однородного металла (процедура производится при помощи мелкозернистой шкурки.

Нельзя сказать, что электрический поджиг является функцией первой необходимости. Но на сегодняшний день все новые модели выпускаются именно с данной функцией. Обычную плиту найти достаточно сложно, к тому же цена на нее не такая уж и маленькая.

Автоматический электроподжиг

Автоматический электрический поджиг помогает зажигать газ просто при повороте ручки. При этом отсутствует необходимость нажимать на дополнительные кнопки. Принцип работы отличается простотой: первым делом необходимо слегка утопить переключатель, а затем повернуть его. Что происходит в момент включения: цепь замыкается, затем между электродами создается искра. Именно она зажигает горелку. Механизм можно внимательно рассмотреть, если снять с конфорки накладку пламерассекателя. Место нахождения электрического поджига — в небольшом углублении сбоку.

Главное достоинство — возможность работы одной рукой. Кроме того, функция позволяет зажигать пламя в конфорке быстро и безопасно. Нужно просто повернуть рычаг. Именно он и подаст газ.

Сходства между приборами

Сходства приведены ниже:

1. Для того чтобы электроподжиг любого вида работал, необходимо подключать плиту к электрической сети.
2. Необходимость установки розетки с заземлением.
3. Обязательно наличие стабильного напряжения. Если в доме случаются проблемы с напряжением, то лучше приобретать модели, наиболее устойчивые к различным перепадам. Отечественные варианты наиболее приспособлены к таким условиям работы.
4. Необходимость установки отдельной проводки, если отсутствует розетка с заземлением. Провод в данном случае необходим трехжильный, сечение — не менее 1,5 мм (в диаметре). Кроме того, электрощит должен быть снабжен элементом защиты на 16А.
5. Возможность работы газовой плиты без электричества. Только придется использовать спички или зажигалку. Поэтому отключение электрической энергии не повлечет за собой голодание всей семьи.
6. Необходимость замены трансформатора в случае поломки поджига.
7. Составные электронные элементы продаются в специализированных магазинах.
8. Наиболее уязвимые детали — латунные контакты, они выходят из строя через некоторое время.
9. Возможность самостоятельного подключения плиты.

Отличия устройств

Различия представлены в таблице.

Критерий	Механический вид	Автоматический вид
Дополнительная кнопка	Необходима, именно дополнительная кнопка отвечает за подачу искры.	Не нужна. Способ подачи искры — поворот регулятора мощности.
Степень сложности системы	Более простая система	Более сложная система
Какая искра	Однократная	Многократная (около 50 электрических импульсов в минуту).
Где чаще встречается	В газовых плитах, духовках	В варочных поверхностях
Экономия времени	Достаточно длительный процесс	Значительно экономит время

Для каких целей лучше подходят

Покупая варочную панель, следует отдать предпочтение модели с автоматическим электроподжигом. Это позволит избежать наличия лишней кнопки и сохранить красивый внешний вид. Газовые плиты можно выбирать с любым видом электроподжига. Дополнительная кнопка не видна и не занимает места.

Для безопасной работы плиты необходимо выполнять рекомендации производителя, которые прописаны в инструкции.

Электроника и техникаКомментировать

Электроподжиг автоматический или механический что лучше – реподжиг, что это такое?

Реподжиг

• admin
• Стройка и ремонт
• 0

Требования к плите с электроподжигом

Плиту с электроподжигом необходимо подключать к сети. И для этого нужна розетка с заземлением. В случае, если поблизости ее нет, делают отдельную проводку. При этом провод должен быть трехжильный и с сечением не менее 1,5 мм в диаметре. А электрощит параллельно нужно снабдить элементом защиты на 16А. Это может быть УЗО или дифференциальный, или обычный автомат. Что касается самого шнура, то он, как правило, входит в комплект газовых плит с электроподжигом по умолчанию. Если же он отсутствует, его изготавливают самостоятельно, используя трехжильный провод, подходящий по сечению, и вилку с контактами для заземления. Но его можно и купить.

Источник: https://www.kakprosto.ru/kak-904210-chto-takoe-avtomaticheskiy-elektropodzhig

Сегодня газовые плиты отличаются от устаревших аналогов приятным для пользователей дополнением: на всех моделях установлена опция электроподжига, облегчающая ее включение для работы.

Некоторые пользователи до сих пор смутно представляют, что это за устройство и как оно работает, чтобы узнать технические параметры, нюансы эксплуатации, плюсы и минусы устройства, предлагаем прочитать нашу статью.

Основные плюсы и особенности плит с электроподжигом

Многие потребители привыкли использовать спички или зажигалки для розжига своих старых, но до сих пор довольно надежных изделий из прошлого века. Сегодня практически все модели современных газовых плит оборудованы механическим или автоматическим устройством розжига, поэтому устаревший метод считается рудиментом. Покупатели должны знать, что эта функция на конечную стоимость изделия не влияет.

Среди достоинств плит с электрическим розжигом специалисты отмечают следующие нюансы:

1. Теперь пользователю не надо покупать спички с запасом или искать надежную зажигалку, которая может функционировать долгое время — пользоваться такой плитой намного удобнее.
2. Автоматика розжига защищает вас от возможного ожога при вспыхивании газа.
3. Если пользователь долгое время эксплуатировал электрическое аналогичное изделие, то привыкание к управлению газовой плиты с автоматикой розжига будет быстрым.

Из негативных качеств имеется только одно: при внезапном отключении света, что в некоторых регионах России происходит довольно часто, вы не сможете зажечь газ, эта функция без напряжения в сети не работает, поэтому коробок спичек должен лежать в запасе.

Каждая модель современной газовой плиты должна иметь подключение к электрической сети, чтобы работал автоматический розжиг и подсветка духовки. Шнур подключения идет в комплекте. Если рядом нет розетки, то необходимо провести отдельную линию с проводом на три жилы и сечением не менее 1,5 мм, а на общем щитке установить автомат защиты на 16 А, типа УЗО или обычный выключатель-автомат.

Для проведения работ лучше пригласить профессионального электрика из ЖЭКа, чтобы потом не было проблем из-за перегрузки электрической сети в квартире.

Механический электроподжиг

Механизм действия заключается в следующем:

1. Поворачивается регулятор (он включает подачу газа).
2. Нажимается кнопка пуска.
3. Зажигается газовоздушная смесь.

Неудобство заключается в том, что работать необходимо двумя руками.

Плюсы механического электроподжига:

• Отсутствует необходимость закупать спички с запасом.
• Удобство пользования.
• Защита от возможного ожога (при вспыхивании газа).
• Быстрое привыкание к управлению газовой плитой.

Негативный момент — при отключении электрической энергии плиту можно зажечь только при помощи спичек или зажигалки. Кроме того, важно быть осторожными, если есть маленькие дети. Они могут с легкостью включить бытовой прибор. Поэтому, пользоваться плитой нужно так, чтобы малыш не понял механизма включения.

К причинам поломки розжига относятся:

• Кнопка загрязняется от капель жира (это может привести к появлению короткого замыкания)
• Попадание грязи на свечу, это приводит к ее быстрому нагреванию или охлаждению, затем происходит нарушение целостности керамической оболочки;
• Сгорание трансформатора блока (случается из-за работы в течение длительного периода времени)
• Поломка контактов (это главная причина неправильной работы цепи)
• Проведение влажной очистки.

Как понять, что розжиг сломался:

• При нажатии на кнопку не происходит зажигание газа.
• Электрические разряды не прекращаются даже после того, как кнопку отпустили.
• Наличие щелчков без появления искры.
• Срабатывание автомата защиты в щитке.

Как починить электроподжиг самостоятельно:

1. Необходимо убедиться в том, что сами конфорки работают. Для этого в них зажигается газ поочередно (при помощи обычной спички).
2. Проведение внимательного осмотра всех элементов, отвечающих за поджиг.
3. Отключение прибора от электрической сети.
4. Очищение свечей от загрязнений. Если в процессе на кнопки попала вода, то следует протереть их тканью, а затем просушить феном.
5. Если обгорели контакты, то их необходимо зачистить до однородного металла (процедура производится при помощи мелкозернистой шкурки.

Нельзя сказать, что электрический поджиг является функцией первой необходимости. Но на сегодняшний день все новые модели выпускаются именно с данной функцией. Обычную плиту найти достаточно сложно, к тому же цена на нее не такая уж и маленькая.

Сходства между приборами

Сходства приведены ниже:

1. Для того чтобы электроподжиг любого вида работал, необходимо подключать плиту к электрической сети.
2. Необходимость установки розетки с заземлением.
3. Обязательно наличие стабильного напряжения. Если в доме случаются проблемы с напряжением, то лучше приобретать модели, наиболее устойчивые к различным перепадам. Отечественные варианты наиболее приспособлены к таким условиям работы.
4. Необходимость установки отдельной проводки, если отсутствует розетка с заземлением. Провод в данном случае необходим трехжильный, сечение — не менее 1,5 мм (в диаметре). Кроме того, электрощит должен быть снабжен элементом защиты на 16А.
5. Возможность работы газовой плиты без электричества. Только придется использовать спички или зажигалку. Поэтому отключение электрической энергии не повлечет за собой голодание всей семьи.
6. Необходимость замены трансформатора в случае поломки поджига.
7. Составные электронные элементы продаются в специализированных магазинах.
8. Наиболее уязвимые детали — латунные контакты, они выходят из строя через некоторое время.
9. Возможность самостоятельного подключения плиты.

что это, его виды, устройство как он работает

Сегодня газовые плиты отличаются от устаревших аналогов приятным для пользователей дополнением: на всех моделях установлена опция электроподжига, облегчающая ее включение для работы.

Некоторые пользователи до сих пор смутно представляют, что это за устройство и как оно работает, чтобы узнать технические параметры, нюансы эксплуатации, плюсы и минусы устройства, предлагаем прочитать нашу статью.

Содержание

• 1 Что такое электроподжиг
• 2 Виды электроподжига
• 3 Основные плюсы и особенности плит с электроподжигом
• 4 Требования к плите с электроподжигом
• 5 Схема ударного пьезорозжига
• 6 Схема современного электрического розжига
• 7 Выводы

Что такое электроподжиг

Это удобная дополнительная функция, когда газ зажигается от срабатывания пьезоэлемента или электрической свечи. Электророзжиг позволяет поджечь газ безопасно и защищает пользователей от вероятности получения ожога, так как здесь не нужны зажигалки и спички.

В некоторых публикациях встречается название пьезоподжиг или пьезорозжиг, разницы по конструкции нет, просто называют как удобно, а основа состоит в том, что искру дает пьезоэлемент. Такая схема используется на бюджетных моделях, пользователю приходится задействовать обе руки, чтобы осуществить поджиг конфорки.

Виды электроподжига

Механический или полуавтоматический вариант заключается в том, что при повороте регулятора, включающего подачу газа, необходимо одновременно нажать на кнопку пуска, чтобы установленное внутри устройство зажгло газовоздушную смесь. Такая функция не совсем удобна, т. к. надо работать двумя руками.

Автоподжиг действует иначе: при повороте рукояти регулятора газа розжиг его происходит автоматически, искру дает специальная свеча, расположенная рядом с конфоркой. При этом существует небольшой нюанс: перед поворачиванием надо легонько нажать на переключатель, при этом происходит замыкание электрической цепи, между свечой и корпусом конфорки проскакивает искра, воспламеняющая газ.

Основные плюсы и особенности плит с электроподжигом

Многие потребители привыкли использовать спички или зажигалки для розжига своих старых, но до сих пор довольно надежных изделий из прошлого века. Сегодня практически все модели современных газовых плит оборудованы механическим или автоматическим устройством розжига, поэтому устаревший метод считается рудиментом. Покупатели должны знать, что эта функция на конечную стоимость изделия не влияет.

Среди достоинств плит с электрическим розжигом специалисты отмечают следующие нюансы:

1. Теперь пользователю не надо покупать спички с запасом или искать надежную зажигалку, которая может функционировать долгое время — пользоваться такой плитой намного удобнее.
2. Автоматика розжига защищает вас от возможного ожога при вспыхивании газа.
3. Если пользователь долгое время эксплуатировал электрическое аналогичное изделие, то привыкание к управлению газовой плиты с автоматикой розжига будет быстрым.

Из негативных качеств имеется только одно: при внезапном отключении света, что в некоторых регионах России происходит довольно часто, вы не сможете зажечь газ, эта функция без напряжения в сети не работает, поэтому коробок спичек должен лежать в запасе.

Требования к плите с электроподжигом

Каждая модель современной газовой плиты должна иметь подключение к электрической сети, чтобы работал автоматический розжиг и подсветка духовки. Шнур подключения идет в комплекте. Если рядом нет розетки, то необходимо провести отдельную линию с проводом на три жилы и сечением не менее 1,5 мм, а на общем щитке установить автомат защиты на 16 А, типа УЗО или обычный выключатель-автомат.

Для проведения работ лучше пригласить профессионального электрика из ЖЭКа, чтобы потом не было проблем из-за перегрузки электрической сети в квартире.

Схема ударного пьезорозжига

Универсальный ударный розжиг газа на пьезоэлементах применялся на отечественных газовых изделиях еще во времена СССР, но сегодня он практически не используется. Его принцип работы основан на ударном импульсе, когда пользователь нажимает кнопку. Основные составляющие конструкции: корпус, шток с бойком, пьезоэлемент, мощная пружина и провода электропроводки.

Аналогичные механизмы ставили на газовые изделия в прошлом веке. Устройство жестко закреплялось на корпусе изделия, потому что при нажатии кнопки пользователи прилагали значительные усилия, в этот момент боек взводился, а затем сильно бил по головке пьезоэлемента, в результате происходило генерирование искры напряжением 10-15 тыс. В.

Мощности ее хватало для поджога газа, но для пользователя это неопасно, т. к. сила тока очень мала, только пощиплет пальцы рук. Впоследствии от такой схемы отказались.

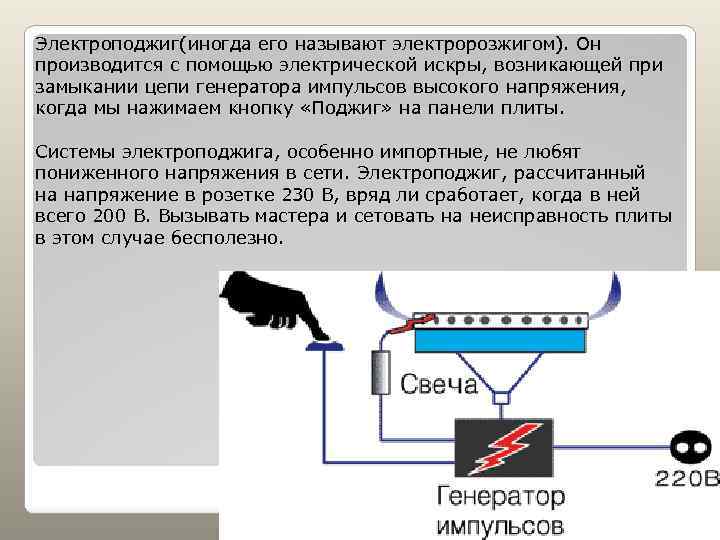

Схема современного электрического розжига

Именно электрический розжиг с участием свечей применяется во всех моделях повышенной комфортности, схемы при этом используются разные, но основа у них идентичная. Запитывание всегда происходит от стандартной электрической сети с напряжением 220 В. Принцип действия схемы понятен будет только специалистам — так много там специфических названий типа резисторы, первичные и вторичные обмотки трансформатора или индукционных катушек.

Пользователям достаточно знать, что при повороте переключателя одновременно происходит замыкание электрической цепи, пусковая свеча создает только на той конфорке, где открыт доступ газу. Домашние мастера могут познакомиться с подробной схемой установленного розжига в инструкции по эксплуатации.

Выводы

Непосвященному в основы электромеханики лучше не лезть в дебри схем и описаний, достаточно знать, что при включении газа происходит одновременный розжиг и получается открытый огонь, на котором можно готовить любые продукты. Для безопасной работы изделия надо строго выполнять рекомендации производителя, прописанные во вложенной инструкции.
