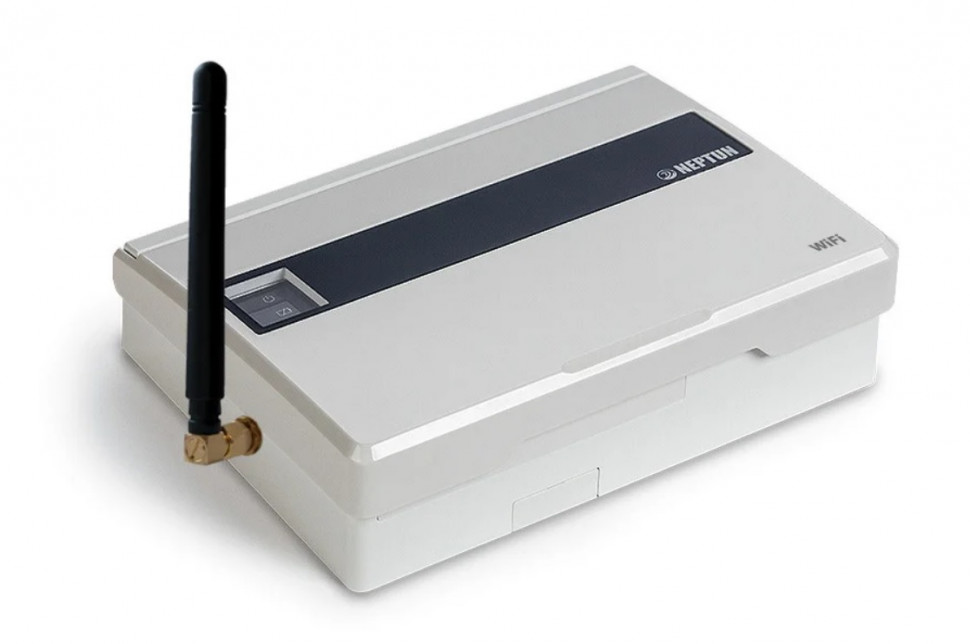

Модуль управления: Модуль управления BM

• Мониторинг на карте текущего состояния светильников, режима их работы, наличия ошибок или аварий позволяет упростить эксплуатацию сетей освещения, облегчить работу диспетчеров и обслуживающих бригад
• Управление светильниками можно осуществлять прямо с карты города, без необходимости переходить на страницы отдельных объектов
• Умная кластеризация позволяет оценить наличие проблем в масштабах улицы, района, города

Модуль управления питанием M201E-240-DIN — Модули — Адресно-аналоговые — Модули — Продукты

Напряжение питания	от 15 до 30 В (мин. 19.5В для работы светодиодов)
Ток потребления в дежурном режиме
Без связи с ААПКП	до 275мкА
На связи с ААПКП, индикатор моргает — 5 сек.	до 445мкА
Чтение 16 сек. Индикатор моргает 8 сек.	до 375мкА
Ток желтого светодиодного индикатора	8.8мА
Максимально допустимый ток через контакты реле	5 А при 30 В постоянного тока
	5 А при 250 В переменного тока
Максимальный ток изолятора короткого замыкания	1A
Максимальный порог срабатывания изолятора КЗ	1A
Максимальный ток утечки при разомкнутом изоляторе	15мA
Максимальное сопротивление при замкнутом реле	130 мОм при 15В
Максимальное сечение провода	2. 5 кв. мм
Диапазон рабочих температур	от — 20°С до + 60°С
Допустимая относительная влажность	до 95% (без конденсации)
Размеры	127 х 76 х 48 мм
Вес	140 гр.

Встраиваемый модуль управления жалюзи FIBARO Roller Shutter 3

Назначение

Модуль управления жалюзи и шторами FIBARO Roller Shutter 3 используется для управления жалюзи, шторами, рулонными шторами и рольставнями. Модуль может управлять любыми моторами и приводами, питающимися от 220 В переменного тока и имеющими три провода (вверх / вниз / общий).

После подключения устройства шторы / жалюзи могут управляться с помощью настенного выключатели, пультов дистанционного управления, смартфона, планшета и через web-интерфейс. Кроме этого приборы, подключенные с помощью модуля FIBARO могут автоматически управляться с помощью заранее настроенных сценариев, которые хранятся в контроллере.

Устройство поддерживает одно- и двух-кнопочные выключатели с классическими или возвратными клавишами.

Модуль FIBARO способно управлять не только подключенным оборудованием, но и посылать управляющие команды другим устройствам в сети Z-Wave.

Модуль устанавливается в подрозетник за существующий выключатель. Устройство имеет самые маленькие размеры среди аналогов и подходит практически для любых подрозетников (диаметр подрозетника от 50 мм). Для управления другими приборами устанавливается путем скрытого монтажа.

После включения в сеть Z-Wave реле FIBARO появляется в интерфейсе контроллера и приложений для смартфонов и планшетов.

Реле имеет гибкие настройки, такие как: режимы работы клавиш выключателя, параметры восстановления после сбоев, таймер автоматического отключения, правила реагирования на команды «Включить все» / «Выключить все», правила реагирования на сигналы тревоги о затоплении, задымлении, возгорании.

Технические характеристики

• Радио-протокол: Z-Wave Plus
• Рабочая частота: 869 МГц (официально разрешенная частота в РФ)
• Питание: 220 В (50/60 Гц)
• Предельная мощность нагрузки: 1.5 кВт
• Потребляемая мощность: 0.8 Вт
• Дальность работы: 50 метров на открытых пространствах, 30 метров в помещениях (в зависимости от конструкции и материалов)
• Диапазон рабочих температур: 10-40 ºС
• Защита от перегрева: 105 ºС
• Размеры: 15 х 40 х 35 мм
• Степень защиты IP20

Модуль управления Yeelight Gateway (Mesh) (YLWG01YL): характеристики и инструкция

Главные характеристики

Основные характеристики

Связь

Общие характеристики

Интерфейсы

Аккумулятор и Питание

Дополнительно

Главные характеристики

Гарантия

6 месяцев

Производитель

Yeelight

Размеры

84 x 84 x 21 мм

Материал

Пластик

Основные характеристики

Совместимость

Android 4. 4 и выше, IOS 9.0 и выше

Связь

Тип подключения

Wi-Fi, Bluetooth

Wi-Fi

Wi-Fi IEEE 802.11 b/g/n 2.4GHz

Взаимодействие с мобильным приложением

Mi Home

Apple HomeKit (Siri)

Да

Регион подключения

Китай

Общие характеристики

Установка

В помещении

Интерфейсы

Порты и разъёмы

LAN

Аккумулятор и Питание

Источник питания

От сети

Параметры входа

5V/1A

Дополнительно

CMIIT ID/FCC ID

2019DP6936/2018DP4786

Особенности

Язык приложения — английский

Температура эксплуатации

От 0° до +40°С

Управление

Дистанционное со смартфона через приложение Xiaomi Mi Smart Home

Дополнительная информация

Это устройство предназначено для использования внутри помещений

Технические характеристики и комплектации товара могут
быть изменены без уведомления со стороны производителя

Напиши отзыв — получи MI-бонусы!

Помогать другим покупателям определиться с выбором товара теперь выгодно! Расскажите о товаре, который приобрели у нас, и получите за это MI-бонусы! (Подробную информацию смотрите в разделе MI-бонусы за отзывы о товарах)

Пишите отзывы о каждом товаре, приобретенном в интернет-магазине Румиком. Благодаря этому другие покупатели смогут узнать о качестве, достоинствах и возможных недостатках товара, который они собираются приобрести. А Вы за свои отзывы получите заслуженную награду на ваш бонусный счет.

Еще никто не задал вопрос по данному товару.

Модуль управления противопожарным оборудованием «КУПТ-06»

Модуль управления противопожарным оборудованием КУПТ-06 предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов  общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.  Модуль выпускается в двух вариантах исполнения: КУПТ-06/220 и КУПТ-06/24.

Модуль является адресным устройством и предназначен для управления клапаном дымоудаления или огнезадерживающим клапаном:

а) в режиме ручного управления с кнопочного поста или с кнопки на плате модуля;

б) дистанционного управления по сигналам с ППКПУ «Лидер-А» или КУПТ-07.

Модуль осуществляет контроль:

• положения заслонки клапана;
• исправности цепей внешних кнопок ручного управления на обрыв и КЗ;
• состояния концевых выключателей и обмоток привода на обрыв;
• контроль линии управления клапаном на обрыв;
• контроль напряжения питания.

Модуль предназначен для управления следующими типами приводов клапана:

• Реверсивный;
• С возвратной пружиной;
• Электромагнитный.

Модуль рассчитан на круглосуточную работу при температуре окружающего воздуха от минус 30^оС до плюс 60^оС и относительной влажности воздуха до 95% при температуре 35^оС.

КУПТ-06 работает в составе с адресной системы под управлением ППКПУ «Лидер-А» или контроллера адресных шлейфов КУПТ-07, поддерживающего протокол «Leader V2/05», разработанный ООО «Миртен». Является программируемым устройством, конфигурация входов и выходов которого задаётся пользователем через компьютер с использованием специального ПО «Конфигуратор Лидер».

• Напряжение питания основного и резервного вводов 220В 50Гц или 24В постоянного тока.
• Потребляемая мощность – не более 1,5 Вт.
• Количество управляемых клапанов – 1.
• Непрерывный ток контроля выходных цепей – не более 2 мА.
• Длина соединений до кнопок управления – не более 30 м.
• Нагрузочная способность выходов реле для ~ U 250 В и = U 30 В равна 2 А.
• Габаритные размеры модуля – не более 165 х 158 х 121 мм.
• Масса – не более 400 г.
• Степень защиты по ГОСТ 14254 – IР65.
• Средний срок службы – не менее 10 лет.
• Средняя наработка на отказ – не менее 60000 ч, что соответствует вероятности безотказной работы 0,98 за 1000 ч.
• Вероятность возникновения отказа, приводящего к ложному срабатыванию, не более 0,01 за 1000 ч.

— что это такое и почему это важно?

Несмотря на то, что многие части вашего автомобиля важны для работы и эффективной работы автомобиля, модуль управления трансмиссией особенно важен. Модуль управления трансмиссией — это компонент и блок управления, которые есть во всех автомобилях. В сочетании с блоком управления, называемым блоком управления двигателем, и блоком управления трансмиссией, этот модуль управления трансмиссией играет огромную роль во внутренних системах вашего автомобиля.

Авторемонт стоит ДОРОГОЙ

Система, в которой используется модуль управления трансмиссией, представляет собой интегрированную компьютеризированную систему. Эта система отвечает за управление двигателем, трансмиссией и другими компонентами трансмиссии, которые зависят от марки и модели вашего автомобиля.

Модуль управления трансмиссией, обычно сокращенно PCM, представляет собой автомобильный компонент, объединяющий в себе блок управления двигателем и блок управления трансмиссией.Трансмиссия — это огромная часть трансмиссии, включая двигатель. Давайте подробно рассмотрим, что представляют собой эти две части вашего автомобиля.

Блок управления двигателем, также известный как блок управления двигателем, представляет собой тип электронного блока управления, который управляет исполнительными механизмами в двигателе внутреннего сгорания. Это мозг двигателя, который выполняет различные функции, связанные с производительностью и управляемостью.Его работа состоит в том, чтобы делать это путем считывания значений, выдаваемых различными датчиками, расположенными внутри моторного отсека. Блок управления двигателем интерпретирует данные, используя карты производительности, и регулирует исполнительные механизмы двигателя. До использования блоков управления двигателем необходимо было механически программировать обороты холостого хода и угол зажигания.

Детали блока управления двигателем, исполнительные механизмы и двигатель внутреннего сгорания имеют решающее значение для функционирования модуля управления трансмиссией. Приводы — это компоненты машины, которые отвечают за перемещение механики внутри системы. Двигатель внутреннего сгорания использует сгорание топлива в камере сгорания, чтобы помочь в контуре потока жидкости. Расширение высокотемпературных газов и газов под высоким давлением питает автомобиль и помогает в работе модуля управления трансмиссией.

PCM — это мощный компьютер, отвечающий за управление системой зажигания двигателя или за ее мониторинг.Он также должен контролировать впрыск топлива, выхлопные системы, положение вращающегося узла, трансмиссии и выхлопной системы. В большинстве автомобилей он должен контролировать любые другие функции, связанные с двигателем и системами трансмиссии. Кроме того, в некоторых транспортных средствах модуль управления трансмиссией может управлять системой контроля тяги и антиблокировочной тормозной системой. Антиблокировочная тормозная система предназначена для предотвращения заноса вашего автомобиля.

Модуль управления трансмиссией отвечает за впрыск топлива в автомобиле.Впрыск топлива — это подача топлива в двигатель внутреннего сгорания через инжектор. Инжектор — это механическая деталь, которая может подавать топливо в двигатель.

При отказе модуля управления трансмиссией на приборной панели загораются индикаторы ошибок. У вас также может быть еще один симптом плохой эмиссии из-за неисправности выхлопной системы. Это показывает, как система выбросов напрямую связана с модулем управления трансмиссией, и как неисправный модуль управления трансмиссией может отрицательно повлиять на выбросы.

Основное взаимодействие водителей с модулем управления трансмиссией — это когда на приборной панели загорается индикатор проверки двигателя. Кроме того, модуль управления трансмиссией может влиять и на другие сигнальные лампы на панели приборов. На заводе-изготовителе модуль управления трансмиссией запрограммирован на использование этих индикаторов в качестве предупреждения водителям о том, что произошел сбой или определенные условия не выполнены.

Если горит индикатор проверки двигателя, температура охлаждающей жидкости может быть неправильной. Эти огни сообщат водителю о любых проблемах, с которыми сталкивается его автомобиль. Кроме того, модуль управления трансмиссией отправляет световые сигналы и сигналы, которые предупреждают технических специалистов о диагностических кодах неисправностей, которые хранятся в PCM для диагностики.

Модуль управления трансмиссией — полезный инструмент при диагностике проблем в вашем автомобиле, поскольку коды неисправностей отправляются механикам.

Существуют различные симптомы, указывающие на то, что модуль управления трансмиссией изношен и теперь неисправен, поврежден или полностью сломан. Давайте рассмотрим основные симптомы износа или выхода из строя ПКМ. Если вы обнаружите, что эти симптомы относятся к вашему модулю управления трансмиссией, вам следует изучить гарантию на трансмиссию.

Первым признаком повреждения модуля управления трансмиссией является загорание контрольной лампы двигателя.Если лампочка проверки двигателя горит кодами, иногда эти коды не подлежат ремонту. Если PCM обнаруживает проблему, но на самом деле проблемы нет, значит, PCM считывает неправильно, показывая, что у модуля управления трансмиссией есть проблема с датчиком считывания.

Вторым признаком неправильной работы модуля управления трансмиссией является одновременное программирование и установка нескольких несвязанных кодов неисправностей.Если эти коды неисправностей хранятся на несвязанных базах, возможно, неисправен модуль управления трансмиссией. Это особенно верно, если компоненты не связаны между собой и технический специалист не обнаружил неисправности.

Третьим признаком неисправности модуля управления трансмиссией является то, что автомобиль не включается или не работает должным образом. Плохой PCM может привести к тому, что автомобиль не сможет контролировать управление двигателем.Без какого-либо контроля двигатель вообще не сможет запуститься. Двигатель может по-прежнему проворачиваться, что означает, что двигатель работает нормально, но компьютер не отправляет правильные сигналы для запуска двигателя.

Четвертый признак неправильной работы модуля управления трансмиссией — низкая экономия топлива. Неисправный ECM в модуле управления трансмиссией может помешать вашему двигателю правильно определить, сколько топлива нужно сжечь во время процесса сгорания. Если автомобиль потребляет больше топлива, чем должен, это признак неисправности модуля управления трансмиссией и ECM.

Если ваш двигатель работает нестабильно, например, пропуски зажигания или глохнет, это может быть признаком неисправности модуля управления трансмиссией или электронного модуля управления. Неисправный компьютер может стать причиной остановки вашего автомобиля в случайное время. Симптомы могут быть беспорядочными и непостоянными, часто меняясь по частоте и серьезности проблем.

Что касается модуля управления трансмиссией, есть несколько ключевых фактов, которые необходимо знать при определении того, что делать в процессе ремонта.

Во-первых, многие современные автомобили имеют программное обеспечение в модулях управления трансмиссией. К счастью для вас, программное обеспечение можно обновить, поэтому обязательно проверьте наличие проблем, связанных с программным обеспечением, которые вызывают проблемы с вашим автомобилем.

Во-вторых, если требуется замена модуля управления трансмиссией, следует использовать новый модуль управления трансмиссией.Обязательно установите последнюю версию программного обеспечения на только что приобретенный PCM. Использование старого компьютера PCM — не лучшее решение для восстановления рабочего состояния вашего автомобиля.

В-третьих, в определенных ситуациях модуль управления трансмиссией может быть случайно заменен. Если ваш датчик двигателя неисправен, то это можно не заметить, изначально думая, что проблема кроется в PCM. Обязательно проверьте датчики двигателя перед заменой PCM и убедитесь, что техник правильно диагностирует код неисправности.

В-четвертых, важно знать ключевые термины при разговоре со своим техническим специалистом о том, какие детали необходимо заменить или отремонтировать. Термины «модуль управления трансмиссией» и «модуль управления двигателем» иногда могут использоваться как синонимы. Однако важно знать, что электронный модуль управления управляет только функциями, связанными с двигателем, а модуль управления трансмиссией отвечает за двигатель и системы трансмиссии.

Далее, модуль управления трансмиссией и другие компоненты не следует снимать, пока подключена аккумуляторная батарея.Если ваш модуль управления трансмиссией действительно работает правильно, это может привести к отказу PCM — именно этого вы и пытаетесь избежать.

И последнее, что касается ремонта модуля управления трансмиссией, вам следует избегать использования соединительных кабелей для зарядки аккумулятора. Этот процесс может привести к запуску вашего автомобиля в сложной ситуации, но он может быть очень опасным для PCM и других электронных компонентов вашего автомобиля.

Что касается ремонта, и если модуль управления трансмиссией стоит заменить, мы должны сказать нет.Неисправность ПКМ — мать всех ремонтов. Модуль управления питанием действует как мозг вашего автомобиля, поэтому, если он не работает, все остальное тоже.

Если у вашего модуля управления трансмиссией есть проблемы, вам потребуется серьезное перепрограммирование. Если вы не хотите проходить этот утомительный процесс, лучше всего просто продать свою машину на утиль надежному дилеру.

Хотя вы, возможно, захотите сэкономить деньги, выполнив эту задачу самостоятельно, это трудная работа, которую действительно рекомендуют выполнять только квалифицированные профессионалы.Если вы попытаетесь сделать это самостоятельно, у вас должен быть достаточный опыт и инструменты сканирования, чтобы проверить модуль. Без опыта и инструментов вы можете неправильно диагностировать проблему и заменить не ту часть вашего автомобиля.

Чтобы сэкономить на расходах, вы можете сэкономить деньги, сравнивая автомобильные детали и различные затраты на рабочую силу механиков, чтобы попытаться найти лучшее предложение для вас.

Что касается примерных затрат на замену модуля управления трансмиссией, то существует широкий диапазон цен. Один из самых дешевых вариантов — Honda Accord. Затраты на рабочую силу для этого составляют 80–103 долларов, а детали — от 568 до 747 долларов. Полная стоимость замены модуля управления трансмиссией Honda Accord составляет 648-850 долларов.

Средний вариант ценообразования — для Chevrolet Silverado или Ford Focus. Обе эти машины требуют одинаковых затрат на рабочую силу, в среднем от 80 до 103 долларов. Стоимость запчастей для обеих марок и моделей составляет от 711 до 1623 долларов, в результате чего общая стоимость составляет в среднем 791-1726 долларов.Это большой диапазон цен, поэтому вам, возможно, придется проконсультироваться с конкретным механиком, чтобы узнать, на какой ценовой диапазон вы попадете.

Самая дорогая замена модуля управления трансмиссией — для Nissan Altima. Затраты на рабочую силу для этого автомобиля составляют от 197 до 252 долларов, а цена запчастей — колоссальные 813 долларов. Общая стоимость замены модуля управления трансмиссией в Nissan Altima составляет 1010-1065 долларов. Конечно, у Nissan Altima есть множество проблем с трансмиссией, которые преследуют эту марку и модель.

Если у вас нет финансового состояния, чтобы оплатить ремонт модуля управления трансмиссией, вам может потребоваться другой вариант того, что делать с вашим автомобилем. К счастью для вас, есть отличные варианты, которые вы можете выбрать, чтобы заработать дополнительные деньги.

Во-первых, вам нужно удалить все неметаллические компоненты с вашего автомобиля.Это позволяет вам дополнительно заработать на этих ценных деталях. Попробуйте продать свою аудиосистему и электрические компоненты в своем автомобиле на сайтах, где продаются запчасти. После удаления неметаллических компонентов с вашего автомобиля вы можете очистить его и найти место с хорошей репутацией, чтобы продать свой старомодный автомобиль. К счастью для вас, у нас есть как раз подходящее место.

Принесите свой автомобиль в CashCarsBuyer, чтобы получить справедливое предложение, отличное обслуживание клиентов и заработать немного денег, которые можно вложить в новый автомобиль с работающим модулем управления трансмиссией.Принеся свой мусорный автомобиль в надежное место, такое как CashCars, вы сможете сэкономить немного денег и перестать водить небезопасный автомобиль.

Поскольку модуль управления трансмиссией имеет решающее значение для бесперебойной работы вашего автомобиля, вы не сможете управлять автомобилем, если он не работает должным образом. Сдавая мусорную машину, вы можете обезопасить себя и своих пассажиров.

Отправляйтесь в CashCarsBuyer, чтобы увидеть профессиональные услуги по покупке старых автомобилей. Вы не будете разочарованы!

— обзор

4.2.1 Вход в имитатор ROV

В общем, в симуляторах ROV применяются технологии виртуальной реальности и компьютерного моделирования для создания реалистичных, основанных на сценариях моделирования ROV. Моделирование (в большей или меньшей степени) моделирует стандартные компоненты реальной системы ROV (например, акустическое изображение, предотвращение препятствий, отслеживание объектов, подводные камеры и освещение, манипуляторы и факторы окружающей среды, такие как течения, переменная мутность и эффекты привязки) в контексте интерактивной операции в реальном времени.

Большинство доступных в настоящее время коммерческих систем могут быть реализованы для определенных ROV, используя распределенную обработку, которая использует сетевые процессоры (центральные процессоры) для работы с рядом модулей. Они относятся к моделированию систем, поддерживаемых системой ROV. Симуляторы WCROV включают моделирование большего количества подсистем и сопряженных элементов управления, в то время как системы OCROV могут сильно варьироваться от минимальных бортовых систем до таких сложных множественных систем, которые заставили бы некоторых производителей WCROV завидовать.

С 1999 года разработчики симуляторов отдавали предпочтение различным модулям, которые выполняли различные элементы симуляции, каждый из которых работал на выделенном процессоре. В настоящее время процессоры и графические процессоры (графические процессоры) будут запускать несколько модулей, описанных в следующих разделах, с одного настольного компьютера или ноутбука. Не все симуляторы будут иметь одинаковое количество и типы модулей, но будут состоять из некоторой их комбинации.

Модуль управления инструктора

Модуль управления инструктором (ICM) действует как компьютер «судьи» симулятора, а также как центр управления имитатором.Инструктор может отслеживать прогресс обучаемого при выполнении задания в режиме реального времени. Затем он или она может инициировать различные команды, которые изменяют рабочее состояние ROV и периферийного оборудования, а также изменяют параметры подводной окружающей среды.

ICM позволяет инструктору полностью контролировать подсистемы VROV и его среду во время каждой тренировки. Обычно он представляет собой «вид глазами Бога» (рис. 4.6) всей сцены, включая внешний рендеринг ROV для просмотра инструктором по мере его прохождения через миссию. Он также может предоставлять разделенные экраны, которые включают доступ к дисплеям, которые будут иметь пилот и штурман ROV. Возможности ICM зависят от производителя, но обычно включают (но не ограничиваются) следующее:

Рисунок 4.6. VROV с разделенными экранами, включая внешний вид 3D «Божий глаз», переднюю камеру и дисплеи многолучевого сонара.

1.

Выборочная деградация или отключение компонентов автомобиля для имитации отказов подсистем

2.

Управление параметрами окружающей среды , такими как окружающее освещение, направление / скорость течения и мутность воды (мутность / мутность)

3.

Запись и воспроизведение учебное занятие

Интерфейс консоли модуль

Модуль интерфейса консоли (CIM) выполняет программу последовательной связи, которая взаимодействует с консолью оператора OEM ROV. Поток данных CIM может имитировать поток данных ROV и по существу становится ROV во время выполнения имитационного моделирования ROV.Иногда в симуляторах используются реплики консольного оборудования OEM, где пилотная программа и интерфейс объединены. Наложения пилотных экранов либо предоставляются через консольное оборудование OEM (или графический интерфейс пользователя), либо могут быть воспроизведены в программном обеспечении симулятора.

При использовании для разработки прототипа транспортного средства и системы управления сочетание точной динамической конфигурации и полной интеграции управляющего программного обеспечения обеспечивает возможность проверки и точной настройки конструкции транспортного средства и функциональности системы управления в виртуальной среде.Это создает огромные возможности для экономии на итерациях изготовления оборудования и влажных испытаний. Это может быть так же просто, как предварительная проверка эффективности различных типов или ориентаций подруливающих устройств, геометрии инструментальных опор или тестирование контуров управления (например, авто-курс и автоматическая глубина) для завершения управления полетом автономного транспортного средства.

Модули акустического позиционирования и сонара

В большинстве систем моделирования модули акустического позиционирования и гидролокатора уведомляются о положении и ориентации платформы (ROV / TMS).Затем, на основе этих смоделированных акустических данных, программное обеспечение либо отправляет эти данные для обработки в верхний модуль OEM, либо обрабатывает, а затем отображает смоделированные изображения сонара, имитирующие типичные акустические инструменты ROV. Другие системы используют положение ROV для манипулирования изображениями для создания аналогичного эффекта.

Модули камеры

Точно так же модули камеры генерируют реалистичные подводные изображения для имитации видеокамер, установленных на ROV и / или комбинацию клетки / TMS — опять же, на основе положения и ориентации, созданных DM и входами консоли, такими как как панорамирование / наклон, масштабирование и фокус.Вид каждой камеры можно настроить в соответствии с желаемым полем обзора, цветом и искажением.

Модуль камеры может обеспечивать регулируемые уровни видимости и глубины тумана автоматически (или по команде пользователя) с ICM для имитации различных условий видимости подводной среды. Большинство систем поддерживают несколько выходов камеры и разделенный экран для имитации просмотра нескольких камер, которые могут одновременно быть доступны в системе ROV.

Модуль динамики

DM предназначен для вычисления движения ROV и других объектов сценария.Реакция транспортного средства на различные запрограммированные параметры будет имитировать движение в соответствии с управляемыми оператором силами подруливающего устройства, а также столкновения с препятствиями и силами окружающей среды, действующими на транспортное средство и компоненты (например, корпус, манипуляторы, шлангокабель и другие элементы). Он транслирует положения и ориентацию объектов на дисплейные модули, а также силы на интегрированные инженерные приложения. Эти результаты записываются для использования при оценке работы пилота. Все объекты снабжены файлом конфигурации динамики, который содержит все соответствующие физические параметры, влияющие на перемещение (и взаимодействие) объектов сценария.

Отсутствие визуальных сигналов на дисплеях камеры из-за выброса грязи (в результате (или наказания) удара о морское дно) или включения двигателей, находящихся слишком близко ко дну, может привести к неаккуратному пилотированию. Насколько хорошо симулятор работает как универсальный или специализированный тренировочный инструмент (и особенно как инструмент инженерной поддержки), в основном зависит от его динамического механизма — сердца любой системы симулятора. Стандартное оборудование (особенно видеокарты) может позволить любой системе обеспечить хорошие эффекты с высокой частотой обновления для большого количества полигонов (которые являются строительными блоками, из которых состоят 3D-модели).

Это DM, который обрабатывает и преобразует команды управления оператора в силы в контексте объектов и окружающей среды вокруг системы ROV. Это сложность моделей (а также скорость / точность, с которой модуль обрабатывает это), что определяет реалистичность моделирования. Таким образом, эффективность, с которой модуль может обеспечить положительное обучение и надежную проверку работы оператора, может быть измерена для оценки сотрудников и достижимости миссии.DM выполняет свою задачу за завесой секретности, замаскированной видео (и сонаром) дисплеями. В следующем разделе мы рассмотрим этот наиболее важный элемент за кулисами.

Модуль управления кузовным оборудованием в автомобилестроении

На приведенной выше блок-схеме модуля управления кузовным оборудованием показано, как устройство подключено к различным устройствам ввода и вывода, а также поток обмена данными между этими компонентами.

Как работает блок управления BCM?

Модуль управления автомобильным кузовом — это многогранный электронный компонент , который поддерживает несколько функций, в первую очередь управление широким спектром электроники автомобильного кузова.

Модуль управления кузовным оборудованием получает данные от устройств ввода и управляет устройствами вывода на основе этих данных.

Например, когда пользователь нажимает переключатель электрического стеклоподъемника, аккумулятор автомобиля передает питание на блок BCM для связи с модулем зажигания. Это, в свою очередь, посылает сигнал нагрузке, которая будет вращать двигатель и управлять стеклом.

Точно так же существует бесчисленное множество функций управления телом, которые необходимо выполнять плавно и надежно.Управление этими частями также возможно без блока BCM; но это означало бы дополнительную проводку внутри автомобиля.

Модуль управления кузовным оборудованием устраняет необходимость в этой дополнительной проводке. Он также управляет потоком энергии, чтобы электрический модуль автомобиля не перегружался при одновременном выполнении нескольких функций.

Станьте нашим партнером в области современных решений для модулей управления кузовным оборудованием

Опираясь на более чем 11-летний опыт работы с автомобильными встраиваемыми решениями, компания Embitel Technologies предлагает ряд решений для модулей управления кузовным оборудованием (BCM) и сопутствующие услуги.

Здесь перечислены и подробно описаны некоторые ключевые особенности нашего эталонного дизайна BCM.

• Диагностика уровня компонентов для всех входов и выходов: Готовый к развертыванию модуль управления кузовным оборудованием имеет функцию диагностики уровня компонентов всех входов и выходов, которые принимаются и передаются от модуля. Диагностика на уровне компонентов относится к подтверждению целостности всех подкомпонентов и отдельных плат.
• Prognostics (Информация, связанная с обслуживанием): Состояние ЭБУ и модулей постоянно контролируется, и обеспечивается своевременное прогнозирование неисправностей.Эта функция связана с обслуживанием автомобилей.
• Управление нагрузкой передних и задних фонарей: BCM взаимодействует с электрической системой автомобиля, управляя приводами нагрузки. Затем эти драйверы активируют реле и управляют лампами.
• Управление двигателем, управление приводом и управление электромагнитным клапаном: Модуль управления корпусом, разработанный Embitel, эффективно управляет двигателями, приводами и электромагнитными клапанами. Все это устройства вывода, подключенные к BCM.
• Зеркало заднего вида, стеклоочиститель и управление окнами через подсеть LIN: Для поддержки всех видов шинных систем автомобиля наш BCM оснащен подсетью LIN , которая может управлять дворниками, окнами, зеркалами заднего вида и боковыми зеркалами. , бензиновые крышки и прочее.

Уровень приложения находится поверх BCM. Этот слой был разработан на основе MATLAB Simulink Model . На прикладном уровне есть несколько алгоритмов, которые необходимы для разных целей в зависимости от варианта использования.

Например, когда пользователь пытается открыть автомобиль с помощью дистанционного ключа, радиоприемник в автомобиле принимает сигнал и отправляет его в BCM в зашифрованном виде. Алгоритм, реализованный на прикладном уровне модуля управления кузовом, обрабатывает этот сигнал и инициирует механические действия для открытия двери.

Некоторые из алгоритмов, реализованных на прикладном уровне:

• Экономия топлива за поездку : вычитает количество топлива, использованного автомобилем в поездке.
• Счетчик пройденного пути : вычисляет пройденное расстояние во время поездки, установленное пользователем.
• Уровень топлива: Принимает данные с датчиков топливного бака и рассчитывает количество топлива, оставшегося в баке.
• Одометр: Показывает общее расстояние, пройденное автомобилем.
• Расстояние до пустого: Вычисляет расстояние, которое транспортное средство может преодолеть с доступным топливом в баке.
• Система рекомендаций по передаче: Выбирает наиболее подходящую передачу для движения на основе текущей скорости и отображает эту информацию водителю.

Дополнительные алгоритмы могут быть реализованы в зависимости от конкретных требований.

Как получить модуль управления в варфрейме (лучшие места для фарма)

Модули управления считаются редкими компонентами, но вероятность выпадения намного выше, чем можно было бы предположить.

Когда кому-то нужно заниматься сельским хозяйством модуля управления, есть несколько планет, к которым он может обратиться, и мы выбрали лучшие места для выращивания модуля управления в игре. Хотя большинство мест для фарма модуля управления недоступны, когда вы только начинаете, есть несколько планет, которые предоставляют вам несколько способов их получить.

Модули управления можно выращивать, убивая врагов на планетах, у которых они есть в выпадающих таблицах, а также открывая контейнеры на таких планетах.

Самый простой способ фармить модули управления — это использовать варфреймы в миссиях и либо бродить вокруг, убивая врагов, либо разбивать лагерь на месте. Эти компоненты могут считаться редкими, но они имеют более высокий шанс выпадения, чем большинство редких ресурсов.

Можно фармить Модуль управления в 3 разных местах: Европа, Нептун и Пустота.

Среди этих мест у Пустоты, кажется, есть хороший шанс выпадения при использовании Варфреймов, которые преуспевают в фарме, но другие миссии на других планетах также дают хороший шанс получить компонент.

Ани считается одним из лучших мест для фарма модулей управления, так как это миссия на выживание, и, благодаря тому, что враги не слишком сложные убить.

Техника фарма модулей управления в Ани заключается в том, чтобы разрушать хранилища вокруг области, пока вы не найдете подходящее место для лагеря.Затем вы можете дождаться прибытия врагов, и если у вас есть фарм Варфреймы, такие как Khora или Hydroid, вы можете разбить лагерь в одном месте.

Так как большинство врагов здесь на очень низком уровне, и у вас есть много мест для фарма, это делает Ани одним из лучших мест, когда дело доходит до фарма модулей управления.

Подобно Ани, Oxomoco дает вам возможность получить модули управления, но это в миссии, где вам просто нужно очистить территорию. Враги будут присутствовать, и вы все равно можете убить изрядное количество, имея возможность извлечь, как только цель будет выполнена.

Лучший способ фармить модули управления с помощью этой техники — просто искать хранилища и быстро убивать врагов до или после выполнения цели. Найдя достаточное количество модулей управления, вы можете просто извлечь их. Это делается для быстрого запуска, а не для длительного сеанса фермы.

Келашин может быть немного сложнее для тех, кто только начал в Warframe, но нет никаких сомнений в том, что увеличение скорости выпадения на 30% увеличит количество модулей управления что вы получите.

Использование варфреймов для фарма в миссии еще больше увеличит шанс получить намного больше модулей управления. Игроки могут перемещаться по карте, но кемпинг в конечном итоге станет лучшим выбором, так как огромное количество врагов, стремящихся к вам, может принести вам легкие убийства и, в свою очередь, превратить его в легкую ферму модулей управления.

Хотя вы можете не прибыть к Нептуну в начале игры, игроки могут фармить большое количество модулей управления, выполнив миссию Псамате, когда они, наконец, разблокируют планету.

Поскольку это миссия по убийству, вам просто нужно направиться к цели убийства (Стая гиен) и уничтожить ее перед извлечением. Они должны выпустить несколько узлов управления, что сделает Псамату хорошей альтернативой для выращивания модулей управления.

Игроки обычно нуждаются в модулях управления позже с другими чертежами, но для некоторых варфреймов или оружия они могут понадобиться. Из всех локаций, перечисленных для фарма модуля управления, Ани была предпочтительной локацией из-за кажущейся более высокой вероятности выпадения компонента.

Один из лучших способов фармить контрольные модули — это взять с собой Hydroid и лагерь в самом начале. Несмотря на то, что контрольные модули являются редкими компонентами, на самом деле они имеют довольно высокий шанс выпадения в Бездне. Келашин остается хорошим местом для фарма модулей управления, но игрокам, возможно, потребуется больше продвинуться, прежде чем они смогут справиться с миссией, в то время как Псамат не может быть легко достигнут, если вы не попросите кого-нибудь вырулить вас до Нептуна.

Модуль управления нормой Raven — Raven Applied Technology

RCM использует инновационные алгоритмы управления Raven, чтобы сделать его наиболее точным контроллером приложений на рынке сегодня.

Он подходит для различных областей применения — до пяти продуктов для контроля жидких и гранулированных продуктов, Nh4 (включая AccuFlow ™ HP +), воздушную тележку и универсальные аппликаторы. Шестнадцатисекционный контроль исключает дорогостоящие пропуски и перекрытия на всех этапах вашей работы, от опрыскивания до Nh4 и внесения удобрений до посева.

RCM — это высшее достижение в области точности и эффективности, а также следующее решение для успеха вашей работы.

Удобство для пользователя

Мы упростили настройку, ввели интегрированную справочную информацию и добавили расширенную диагностическую информацию, чтобы быстро выявлять проблемы и сокращать дорогостоящие простои.

Настраиваемые пользовательские интерфейсы дают оператору возможность видеть и контролировать то, что соответствует его потребностям, а настраиваемые профили машин позволяют RCM легко перемещаться между машинами и орудиями без повторной настройки конфигурации машины.

RCM совместим со многими виртуальными терминалами ISOBUS на рынке, включая Viper® 4+, CR7 ™ и CR12 ™.

Особенности и преимущества

• Простая навигация и управление несколькими продуктами, счетами и данными датчиков
• Диагностические тесты и считывание для простой калибровки, настройки и устранения неполадок системы
• Совместимость с универсальными терминалами ISOBUS и контроллерами задач
• Поддержка нескольких языков
• Класс защиты окружающей среды IP 67 для самые суровые условия окружающей среды
• Встроенный вариант крепления магнита для легкого прикрепления и отсоединения с помощью любой металлической рамы
• Динамически настраивайте рабочий экран на основе предпочтений оператора, чтобы отображать наиболее важные данные во время работы

Прицепные и самоходные опрыскиватели и устройства для внесения жидких удобрений

• Контроль одного жидкого продукта
• Sidekick Pro ™ ICD совместим до 4 насосов прямого впрыска
• Контроль заполнения резервуара

Прицепные и самоходные разбрасыватели

• Контроль нормы до 4 продуктов
• Управление секциями до 12 секций включения / выключения
• Мониторинг и контроль оборотов вращателя / вентилятора
• Управление вспомогательными функциями, такими как заслонки или масленки
• Сопряжение с решением сторонних производителей для упрощенной калибровки ; с контролем в кабине

Аппликаторы Nh4

• Нагнетательный насос AccuFlow ™ HP +
• Регулировка расхода до 2 дополнительных сухих или жидких продуктов
• Контроль секций до 10 секций Nh4; Всего 14 секций
• Опция датчика температуры для мониторинга и оповещения о состоянии жидкости / пара
• Совместимость с Sidekick Pro ™ ICD

Кашпо

• Управление секциями до 32 секций (гибкие сеялки, пневматические, электрические или OEM-муфты) с трансмиссией ходового привода
• Регулировка нормы высева до 4 приводов гидравлического двигателя с компенсацией поворотов и до 24 секций сеялки
• Контроль нормы высева до 16 электрические или гидравлические моторные приводы с компенсацией поворотов и секционным управлением
• Опции контроля давления вентилятора / вакуума, шкалы, уровня бункера и гидравлического / воздушного давления
• Управление дополнительными жидкими / сухими удобрениями через дополнительный RCM

Сеялки, пневматические тележки и универсальные аппликаторы

• Контроль нормы до 4 продуктов с 16 секциями или 5 продуктов с 12 секциями
• Управление секциями до 16 секций включения / выключения
• Поддержка до
  • 2 датчика скорости вращения вентилятора
  • 6 давления, уровня бункера и / или вала датчики
  • Переключатель высоты агрегата
• Мониторинг весов и пользовательская калибровка при применении
• Совместимость с Raven Run Blockation Monitoring (RBM)
• Совместимость со вспомогательным дисплеем Raven ISOBUS для дистанционной калибровки теста захвата за товар

Дистанционное управление секциями 2.

Используйте пульт дистанционного управления секциями 2.0 для беспроводного включения и выключения насоса, секций или отдельных форсунок, сопряженных с ЭБУ RCM или Product Controller II. Просто соедините пульт дистанционного управления с UT и выберите режим управления секцией или соплом.

Raven продолжает поддерживать загружаемое приложение для управления той же функциональностью, в то время как Section Remote 2.0 разработан для расширенного диапазона и возможности подключения для поддержки диагностики и устранения неисправностей.

Посмотрите, как использовать пульт дистанционного управления секциями 2.0 с RCM на нашем канале YouTube.

Поддержка продуктов RCM

Как сделать видео

Модуль управления свечами накаливания — экспертная информация

Каковы симптомы неисправности модуля управления свечами накаливания?

Дизельный двигатель имеет один модуль управления свечами накаливания, который управляет свечами накаливания. Это означает, что вы можете не заметить, когда одна свеча накаливания выходит из строя, поскольку это влияет только на один цилиндр в вашем двигателе. Однако, если два из трех выйдут из строя или сам модуль управления выйдет из строя, вам быстро будет сложно запустить двигатель. Помимо наблюдения за свечой накаливания на приборной панели, вот некоторые общие симптомы неисправности свечи накаливания или модуля управления свечой накаливания:

• Белый дым выхлопных газов — неисправная свеча накаливания приводит к утечке дизельного топлива в выхлопную трубу, где она горит.
• Трудно запускается — это может означать, что двигатель медленно запускается в теплую погоду или не запускается в холодную погоду. Однако это также может быть признаком проблемы в топливной системе или аккумуляторной батарее.
• Низкая мощность двигателя — после трудного запуска неисправные свечи накаливания затрудняют правильную работу вашего автомобиля из-за неправильного сгорания, что снижает мощность и эффективность.

Как можно проверить модуль управления свечами накаливания?

Перво-наперво, проблема с вашими свечами накаливания или модулем управления свечами накаливания?

Самый простой способ — проверить свечи накаливания перед проверкой модуля управления свечами накаливания.

Чтобы проверить свечи накаливания, просто подключите 12-вольтную контрольную лампу к положительной клемме аккумуляторной батареи. Затем отсоедините провода от каждой свечи накаливания и прикоснитесь щупом контрольной лампы к клемме самой свечи накаливания (а не к жгуту проводов). Если индикатор не загорается, свеча накаливания неисправна и ее необходимо заменить.
Проще использовать профессиональный тестер свечей накаливания.

Существует некоторая дискуссия о том, следует ли заменять только вышедшие из строя свечи накаливания или лучше заменить их все.Поскольку одна свеча накаливания выходит из строя, это может быть признаком того, что вскоре последуют и другие, некоторые эксперты рекомендуют заменять их все одновременно, в то время как другие предлагают внимательно следить за оставшимися свечами накаливания.

Если все свечи накаливания работают правильно, перейдите к модулю управления свечами накаливания. Начните с проверки напряжения аккумуляторной батареи на модуле управления свечой накаливания, падение напряжения более чем на половину вольта (или более) означает, что ваш модуль управления следует заменить.

Как правильно выбрать модуль управления свечами накаливания?

Поскольку свечи накаливания и модули управления свечами накаливания не имеют универсального формата, важно выбрать правильный тип для вашего автомобиля и тип топлива, которое вы используете.Кроме того, рекомендуется использовать компоненты премиум-класса, поскольку некачественная деталь может привести к дорогостоящим последствиям для вашего двигателя. Например, вздутая свеча накаливания, изготовленная из материалов некачественного качества, будет либо невозможно удалить позже, либо наконечник сломается в цилиндре, что приведет к повреждению цилиндра, клапана и головки.

электронных модулей управления, регистраторов данных о событиях и «черных ящиков» | Поверенные по делам о травмах штата Вирджиния | Адвокаты в сфере медицинской халатности | Ричмонд, Фредериксбург, Шарлоттсвилль и Петербург

Столкновение с полуприцепом тягача может привести к катастрофическим травмам или смерти. Тщательное расследование аварии с тракторным прицепом имеет решающее значение для вашего дела. В нашем распоряжении есть технология, используемая во многих современных тракторных прицепах.

]

Что такое электронный блок управления (ЕСМ)?

Электронный модуль управления («ЕСМ») — это небольшой компьютер, который собирает данные в современных легковых автомобилях. [1] Все современные тяжелые грузовики (например, тракторные прицепы) оснащены модулями управления двигателем [2]. Основная функция контроллеров ЭСУД — контролировать и контролировать работу автомобиля.[3] Сюда входит запись информации, такой как характеристики двигателя, эффективность использования топлива, круиз-контроль, климат-контроль, механические проблемы, системы подушек безопасности и регулируемая скорость стереозвука. [4] Контроллеры ЭСУД также проводят диагностику, обнаруживают проблемы в автомобиле и включают контрольные лампы на приборной панели. [5] Если автомобиль попадает в аварию, определенные контроллеры ЭСУД записывают данные, которые могут помочь объяснить, что произошло. [6]

Что такое регистратор данных о событиях (EDR)?

, которые могут записывать данные о сбоях, оснащены функцией записи данных о событиях («EDR»).[7] Обычно функция записи запускается событием, которое связано с аварией, например резким торможением. [8] Производители двигателей могут называть эти триггерные события различными названиями, включая «Жесткий тормоз», «Быстрая остановка» или «Инцидент». [9] Как правило, EDR не записывают данные за длительный период времени; [10] однако, некоторые EDR действительно хранят определенные данные до аварии, такие как скорость транспортного средства, в течение пяти-двадцати секунд до аварии. [11]

Хотя эта функция записи различается для разных автомобилей, многие большие грузовики имеют тот или иной тип функции EDR.[12] Тип регистрируемых данных варьируется в зависимости от производителя, но обычно включает скорость автомобиля, торможение, процент открытия дроссельной заслонки, число оборотов двигателя и то, был ли круиз-контроль включен или выключен. [13]

Как регистраторы данных о событиях помогают в расследовании несчастных случаев

Данные, записанные модулями управления двигателем, могут быть очень ценными при анализе аварии. Для извлечения данных требуются профессиональные инженеры, знакомые с процессом. [14] Каждому производителю требуется определенное оборудование и программное обеспечение для извлечения данных ECM.[15] Также важно просмотреть все вещественные доказательства несчастного случая. Чтобы обеспечить надежный анализ аварии, эксперт по реконструкции аварии или эксперт по ECM должен проанализировать надежность любых данных ECM и рассмотреть эти данные вместе с любыми вещественными доказательствами. [16]

[1] ECM, также называемые «модулями», могут иметь разные имена в зависимости от их производителя или системы, которую они контролируют. Некоторые примеры включают: модули управления трансмиссией (PCM), модули управления кузовом (BCM), модули управления двигателем (ECM) или модули управления подушками безопасности (ACM). http://www.crashforensics.com/automobiledatarecorders.cfm

[2] https://www.exponent.com/heavy_truck_electronic_control_module_data/.

[3] ид.

[4] http://www.crashforensics.com/automobiledatarecorders.cfm; https://www.exponent.com/heavy_truck_electronic_control_module_data/.

[5] http://www.crashforensics.com/automobiledatarecorders.cfm.

[6] https://www.exponent.com/heavy_truck_electronic_control_module_data/.

[7] ECM с функциями регистратора данных о событиях (EDR) иногда обычно называют «черным ящиком», аналогичным тем, которые используются в самолетах.Контроллер ЭСУД не является настоящим «черным ящиком», но описание помогает объяснить функции устройства. http://www.crashforensics.com/automobiledatarecorders.cfm.

[8] См. https://www.exponent.com/heavy_truck_electronic_control_module_data/.

[9] ид.

[10] http://www.crashforensics.com/automobiledatarecorders.cfm.

[11] ид.
