Водорозетки в гипсокартон для полипропиленовых труб
При монтаже водопровода из полипропиленовых труб достаточно часто возникает необходимость установить вывод водопровода из гипсокартона, гипсоволокна или иных листовых материалов. Потребность эта возникает при организации подводки для настенного смесителя, подводки для унитаза, стиральной машинки и прочих ситуациях. Все их можно охарактеризовать монтажом водорозеток с различной глубиной установки или наоборот, водорозетка должна торчать из листа на определённый размер.
Несмотря на то, что подобные решения достаточно часто встречаются в сантехнических работах, специальные водорозетки для монтажа в гипсокартон — встречаются не в каждом магазине. Соответственно эти изделия не пользуются широкой популярностью. Эта ознакомительная публикация предназначена для более подробного освещения вопроса.
В некоторых магазинах у этого изделия может быть наименование
Зачастую даже продавцы не подозревают о наличии по формулировке «водорозетки».

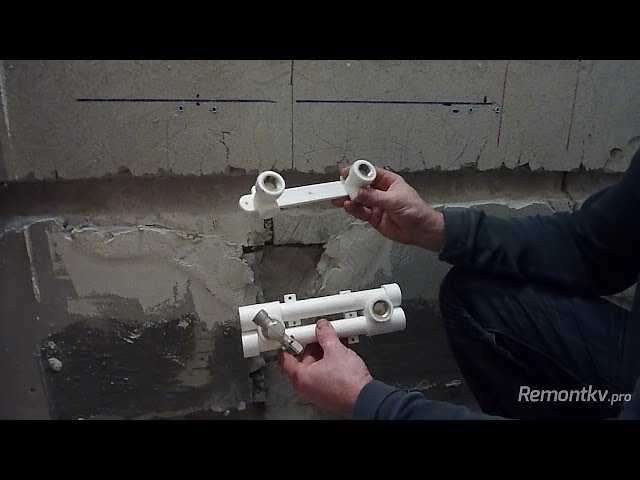

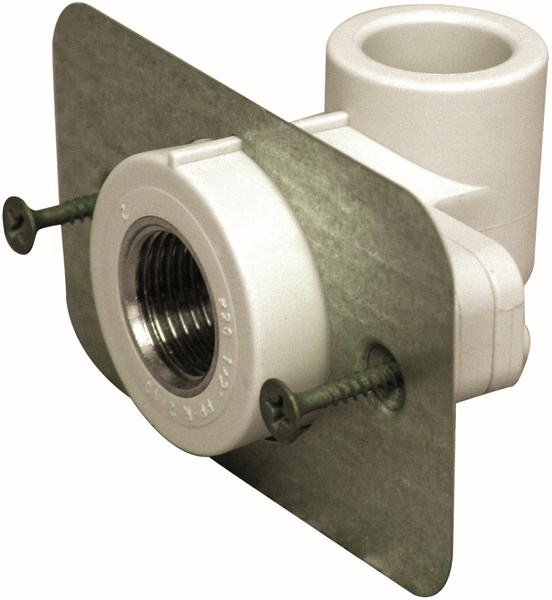

Итак, на фото ниже приведены водорозетки, специально предназначенные для монтажа в листовые материалы — такие как: гипсокартон, гипсоволокно, фанера и прочие.
В комплект входит сама водорозетка с внутренней латунной резьбой ½ и стыком для подпайки полипропиленовой трубы 20 мм., металлическая накладка для монтажа с лицевой стороны и 1-2 прокладки для выставления нужной глубины монтажа.
Собственно на фотографиях всё понятно и не требует подробного разъяснения. Рассмотрим более подробно глубину монтажа.

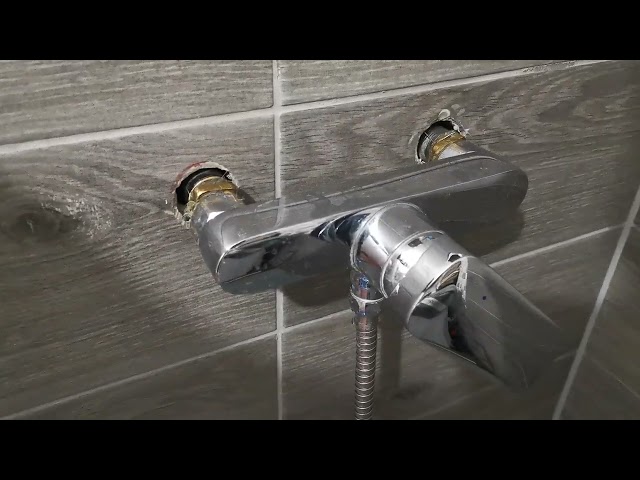

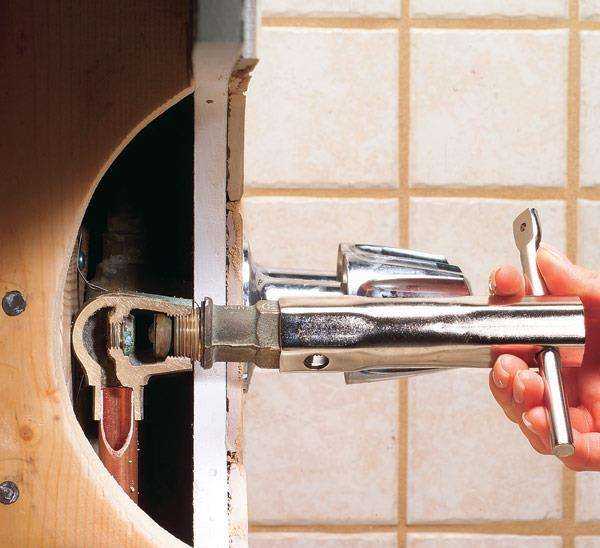

Для настенного смесителя желательно притапливание резьбы относительно кафельной плитки на 5-8 мм., соответственно
из листа они должны торчать на те же 5-8 мм.(вычитаем из толщины плитки с клеем 10-15 мм.

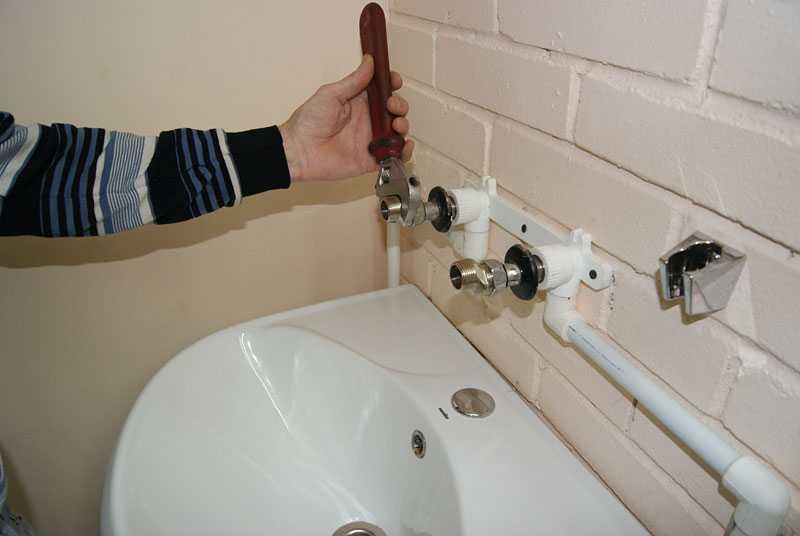

Для монтажа шарового декоративного крана или гибкой подводки водорозетки должны быть примерно вровень с облицовкой. Соответственно под облицовку кафелем, резьба должна торчать из листа на 10-15 мм.
Естественно, пайка труб и водорозеток производится до обшивки каркаса, однако наличие самого каркаса обязательно — по нему выбирается позиционирование выводов.
Внутренние правила монтажа — sankt-tehnik
Компания Санкт-Техник придерживается чётких технологических стандартов, вся бригада строго соблюдает правила монтажа утвержденные технологиями.
Порядок выполнения работ и правила монтажа
ПРАВИЛА МОНТАЖА И ПОРЯДОК ВЫПОЛНЕНИЯ ОСНОВНЫХ ИНЖЕНЕРНЫХ РАБОТ В ДОМЕ- Монтаж электрики.
- Монтаж канализации.
- Монтаж магистральных трубопроводов к коллекторам (водоснабжения, теплых полов, радиаторов) и их подключение.
- Монтаж трубопроводов от коллекторов к сантехническим приборам и радиаторам.
- Укладка пенопласта, пленки, сетки (если требуется).
- Монтаж контуров теплого пола и сдача под давлением.
- Монтаж стяжки теплого пола.
- Монтаж водорозеток.
- Монтаж котельной.
- Установка и подключение сантехники и термостатов теплого пола.
- Магистральные трубопроводы на теплые полы, радиаторы и водоснабжения прокладываются, если слой утеплителя один, то в нём по плите основания дома.
Если слоёв больше, то по утеплителю, оказываясь, в итоге, в следующем слое слое утеплителя. Главное – под стяжкой. - Переход магистральных трубопроводов от горизонта в вертикаль осуществляется с помощью узлов поворота.
- Утеплитель на магистральных трубопроводах не доходит до перехода на резьбу примерно на 10см. (чтобы контролировать переходы на протечки).
- Магистрали холодного водоснабжения прокладываются отдельно!! от всех других магистралей (особенно отдельно от магистралей ГВС и рециркуляции), либо других источников тепла (чтобы не допустить нагревание холодного водоснабжения!!
- Все магистрали прокладываются параллельно и перпендикулярно относительно геометрии помещения. В исключительном случае это правило может не соблюдаться.
- После прокладки магистралей, работа ФИКСИРУЕТСЯ НА ФОТОАППАРАТ С РУЛЕТКОЙ!!
- Если на объекте отсутствует проект, то пути прохода магистральных трубопроводов согласовываются с прорабом или заказчиком.
- Расстояние между крепежом магистралей по полу не должно превышать 0,8 метр!
- Расстояние между крепежом магистралей по потолку не должно превышать 0,5 метра!
- Перед началом монтажа все трубопроводы закрываются, во избежание попадания мусора.
Если слоёв больше, то по утеплителю, оказываясь, в итоге, в следующем слое слое утеплителя. Главное – под стяжкой.
- Все выпуски К1 закрываются заглушками, либо чем-то другим.
- При монтаже основного лежака К1 ЗАПРЕЩАЕТСЯ использовать углы 90гр. Только 45гр., 30гр., 15гр. Только в конечной точке, при поднятии лежака К непосредственно к сантех прибору, можно установить угол 90гр.
- Монтаж крепежных хомутов лежака К1 (и по плите, и под потолком!!) выполняется перед каждым раструбом, через каждый метр. Тройники лежака К1 фиксируются со всех трех сторон хомутами! Это требуется ЧТОБЫ САМИ ТРОЙНИКИ НЕ ПРОВИСАЛИ и были жестко зафиксированы. Это же правило относится к углам поворота лежака, с тем же смыслом.
Это же правило относится к углам поворота лежака, с тем же смыслом.- При переходе из лежака К1 в стояк используются углы только 45гр.!!
- При переходе из стояка К1 в лежак допускается использовать углы 90гр., но желательно 45гр.
- Если идет лежак К1 ду110, и на унитаз по техническим причинам возможно установить только тройник 90гр., а после него лежак ду110 переходит в ду50, то труба меньшего диаметра должна входить в лежак от его низа не менее 70%.
- Уклон К1 должен быть 2см/м. Если по техническим причинам невозможно выполнить данный уклон, то допускается 1см/м. НО!! С еще большей тщательностью труба лежака должна быть зафиксирована, и УКЛОН ДОЛЖЕН БЫТЬ РАВНОМЕРНЫМ!!!!
- Монтаж лежака К1 к сантех приборам выполняется по кратчайшему пути, ЕСЛИ ПОЗВОЛЯЕТ АРХИТЕКТУРА.
- Узлы изменения направления лежака К1 (равнозначные тройники, повороты) проверяются уровнем!! И не только по движению потока отходов, но и раструбы тройника между собой тоже проверяются уровнем!!
Диаметры
К1 к сантех приборам:— на умывальник: желательно ду40, но допускается и ду32.
— на унитаз: ду110,
— на кухонную или техническую (в постирочной или гараже) мойки: ду50.
— на душевую кабину и ванну: ду50.
— на стиральную и посудомоечную машины: ду32.
- Вывод вентиляции К1 на кровлю выполняется трубой ду110. Если по независящим от нас причинам невозможно проложить трубой ду110, то, В КРАЙНЕМ СЛУЧАЕ, вентиляция К1 выполняется трубой ду50. Если сантех приборов много, а вентиляцию трубой ду110 нет возможности выполнить, то прокладывается два стояка ду50.
- После выполнения К1, ее расположение, ОБЯЗАТЕЛЬНО С РУЛЕТКОЙ, фиксируется на фотоаппарат!!
- Если К1 разведена по полу, то подводы к сантех приборам заводятся в стену, как на фото внизу. НО!! Могут быть и исключения, которые индивидуальны. В большинстве случаев выпуск канализации на унитаз монтируется из пола. Край раструба в полу от чистовой стены должен быть около 40 – 50 мм., чтобы встала чашка. Если только унитаз не закрытый, а стандартный с горизонтальным выпуском.
Диаметры К1 к приборам:
— унитаз: ду110, в крайнем случае ду75(НЕ БОЛЕЕ 2х МЕТРОВ в горизонте).
— умывальник: ду50, ду40, в крайнем случае ду32(по СНИПу разрешается).
— душ и ванна: ду50, в крайнем случае ду40(по согласованию с прорабом и заказчиком!!)
— кухонная мойка (мойка в постирочной): ду50, в САМОМ крайнем случае ду40(по согласованию с прорабом и заказчиком!!)
— стиральная и посудомоечная машины: ду50, ду40, в крайнем случае ду32(по СНИПу разрешается).
- Монтаж трубопроводов на радиаторы и ГВС выполнить в утеплителе. ХВС допускается выполнять в защитной гофр-трубе.
- Перед!! Началом!! монтажа все трубопроводы заглушить!!!! во избежание попадания мусора.
- ВСЕ трубопроводы к коллектору подключить через узлы поворота !!РОВНО ПО ВЕРТИКАЛИ!! С ДОПУСКОМ 2мм!!
- После подключения к коллектору, ВСЕ трубопроводы на вертикальном участке закрепляются перфолентой для выравнивания и во избежание вырывания трубы из евроконуса на коллекторе (при некачественном монтаже или дефекте материала).
ХВС допускается выполнять в защитной гофр-трубе.- Утеплитель на магистральных трубопроводах не доходит до перехода на резьбу примерно на 10см. (чтобы контролировать протечки).
- Все трубопроводы прокладываются параллельно и перпендикулярно относительно геометрии помещения. В исключительном (например, не хватает длины трубы) случае это правило может не соблюдаться
- Если нет особых пожеланий заказчика по установке коллектора, то нижний коллектор устанавливается на высоту 300 – 350мм от чистого пола.
- Все трубопроводы подключаются к коллектору попарно (подача соответствует возврату теплоносителя, горячая вода на сантех прибор соответствует холодной).
- На все коллектора установлены бирки и подписаны!!
- МАГИСТРАЛЬНЫЙ ТРУБОПРОВОД НА !!ХВС!! ПРОКЛАДЫВАЕТСЯ ОТДЕЛЬНО ОТ ВСЕХ ОСТАЛЬНЫХ МАГИСТРАЛЕЙ!! (чтобы не допустить нагревания холодной воды)
- После прокладки магистралей, работа зафиксирована на фотоаппарат с рулеткой!!
- Если магистрали прокладываются по полу, то расстояние между крепежом не превышает 0,8м. Если по потолку, то 0,5м
Если пенопласт укладывается в один слой, то ширина зазора между листами пенопласта, и между пенопластом и стеной не должна превышать 2мм.
В противном случае зазоры запениваются монтажной пеной.
- Если пенопласт укладывается в несколько слоев, то листы пенопласта следующего слоя ОБЯЗАТЕЛЬНО перекрывают стыки листов предыдущего.
- Фольгированный утеплитель на пенопласт укладывается внахлест (50мм.) Если укладывается просто пленка, правило то же.
- Сетка на фольгированный утеплитель укладывается МАКСИМАЛЬНО РОВНО (при намотке контуров теплого пола это играет одну из главных ролей).
- Крайний прут сетки от «ЧИСТОВОЙ» СТЕНЫ укладывается на расстоянии 100мм., а в середине помещения прутья «подгоняются».
Правила монтажа теплого пола
Правила монтажа теплого пола
- Теплый пол монтируется по проекту.
- Контура теплого пола монтируются по системе «улитка».
- Радиус поворота труб контуров теплого пола НЕ ПРЕВЫШАЕТ РАДИУС УЗЛА ПОВОРОТА ду16!!
- Длина контура должна стремится к 70м.п. и не должна превышать 90 м. п. Это значит, что один контур (если шаг – 150мм) наматывается на площадь не более 10кв.м.
- Каждый контур должен нагревать ТОЛЬКО ТО ПОМЕЩЕНИЕ, В КОТОРОМ ОН НАМАТЫВАЕТСЯ!! Это значит, что, проходя через другие помещения, он должен прокладываться в слое пенопласта. Если пенопласт отсутствует, то в утеплителе по периметру!! (ЕСЛИ НЕТ ОСОБЫХ УКАЗАНИЙ ПРОРАБА ИЛИ ЗАКАЗЧИКА!!)
- В санузле, если предполагается напольный унитаз, то трубой он обходится!!
- Труба к сетке на прямом участке крепится через каждые 500 – 700 мм. Поворот трубы теплого пола осуществляется по правилу:
п. Это значит, что один контур (если шаг – 150мм) наматывается на площадь не более 10кв.м.Пенопласт укладывается «в разбежку»:
Правила опрессовки системТеплый пол:- Если опрессовка производится воздухом, необходимо добиться, чтобы давление установилось и не падало!! (это достаточно сложно, но с помощью мыльной пены и кисточки возможно!)
- Если опрессовка производится сразу теплоносителем (вода или антифриз), то выполняется она по следующим правилам и в следующей последовательности:
— Насос для подачи теплоносителя подключается к подающему коллектору через сливной кран.
К сливному крану обратного коллектора подключается труба или шланг и заводится в емкость с теплоносителем, чтобы обеспечить циркуляцию.
— Все контура на коллекторе закрываются, остается открытым только крайний контур.
— Теплоноситель подается в открытый контур и прогоняется по нему до тех пор, пока ВСЕ пузырьки воздуха не исчезнут.
— Когда воздух вышел, контур сначала закрывается на обратном коллекторе, а затем на подающем. Таким образом обеспечивается нагнетание давления в контуре. Для чего это делается будет понятно в дальнейшем.
— Затем открывается следующий контур и выполняются те же действия, что и с первым.
— Когда все контура опрессованы, сливной кран на обратном коллекторе (через который обеспечивался возврат теплоносителя в емкость) закрывается, все контура открываются и нагнетается давление не менее 4 бар во все контура.
Так как трубопроводы теплого пола (PEX и PE-RT) под давлением немного расширяются, то давление в первые 24 часа имеет право упасть.
Радиаторы:
— Подающий и возвратный трубопровод на радиатор выполняется одним куском трубы, концы которой подключаются к коллектору, а в местоположении будущего подключения к радиатору (если подключение правое, то труба заводится в стену справа, примерно в 150мм от узла подключения) заводится в стену и закольцовывается с небольшим запасом.
— На магистральный кран обратного коллектора устанавливается манометр, в подающий коллектор нагнетается давление. Если к коллектору подключены магистральные трубопроводы, то давление подается через подающий, манометр устанавливается на обратный.
Система водоснабжения:
— Если к сантех прибору подходят трубы ХВС и ГВС, то монтаж выполняется одним куском трубы, концы которой подключаются к коллектору, а в местоположении самого сантех прибора, труба закольцовывается и заводится в стену. Если только ХВС, то труба просто глушится для опрессовки.

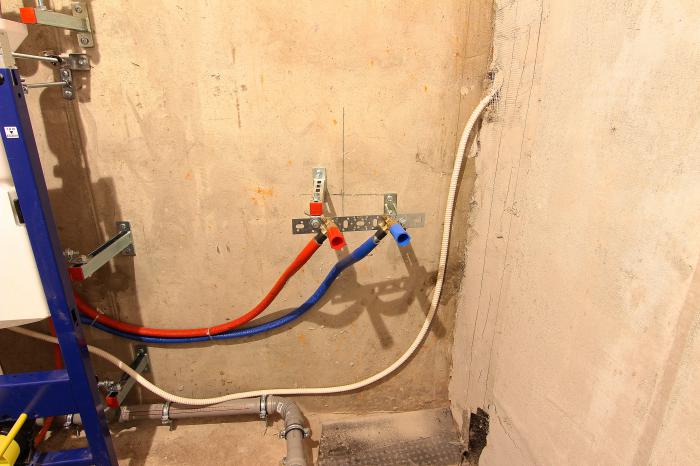

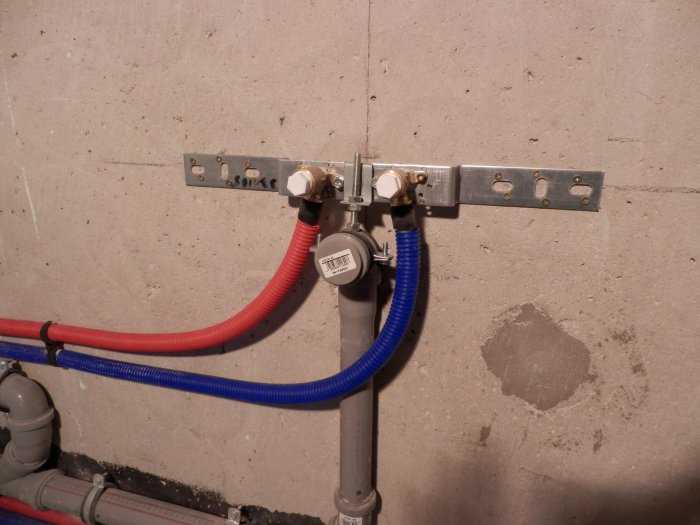

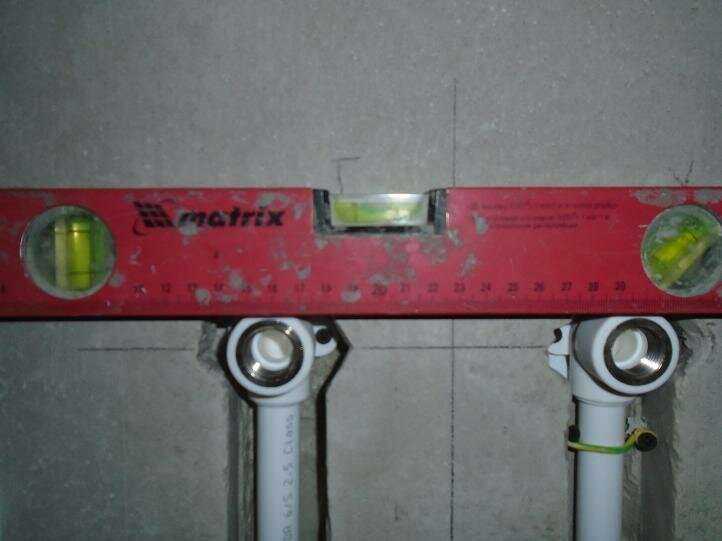

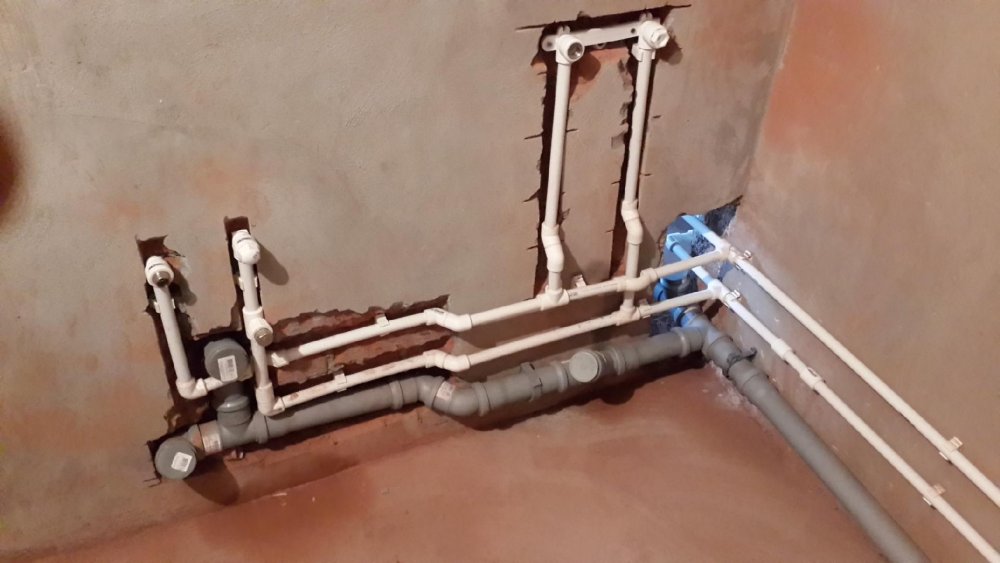

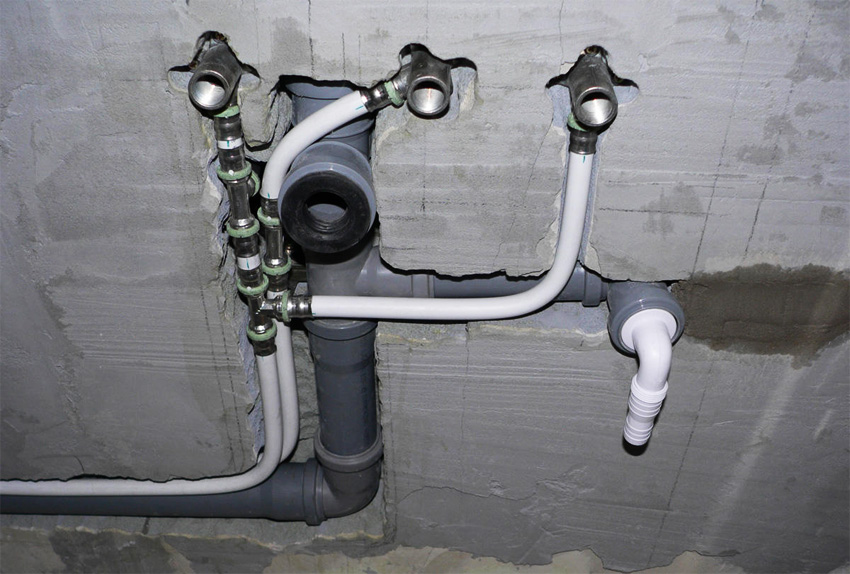

- Водорозетки устанавливаются ПЕРПЕНДИКУЛЯРНО ЧИСТОВОЙ стене. Перпендикулярность наиболее четко определяется с помощью закрученной технологической(удлиненной) заглушки в водорозетку.
- Соблюдаются все установочные размеры.
- Защитная гофр-труба или утеплитель доведены непосредственно до водорозетки, открытые участки трубы отсутствуют.
- Водорозетки заглушены и опресованы.
- Водорозетки не выходят за плоскость чистовой стены. Трубопроводы к водорозеткам не выходят за плоскость штукатурки.
- При установке водорозеток у заказчика надо взять либо паспорта на будущую сантехнику, либо попросить его купит и привезти. Уточнить оси сантех приборов и высоту умывальников и смесителей на душ и гигиенический душ. Если у заказчика нет понимания по своим приборам, то есть УНИВЕРСАЛЬНЫЕ ПРИМЕРНЫЕ УСТАНОВОЧНЫЕ РАЗМЕРЫ:
Перпендикулярность наиболее четко определяется с помощью закрученной технологической(удлиненной) заглушки в водорозетку.- Все трубопроводы к водорозеткам в стене ведутся горизонтально и вертикально (допуск – 2см.). После прокладки трубопроводов и у становки водорозеток, РАБОТА ФИКСИРУЕТСЯ НА ФОТОАППАРАТ С РУЛЕТКОЙ!!
БИРКИ НА КОЛЛЕКТОРЫ:
Навеска бирок на коллекторы, — обязанность непосредственно монтажника.
Контроль и проверку осуществляет прораб.
Действия, требуемые для осуществления навески бирок на коллектор водоснабжения:
При начале монтажа прорабу нужно четко понять, какие сантех приборы будут установлены на объекте и взять В ОФИСЕ наклейки, соответствующие им + бирки + хомуты (если нет на объекте).
Крепятся бирки монтажником на открытый участок трубы у коллектора между утеплителем и евроконусом на коллекторе.
Действия, требуемые для осуществления навески бирок на коллектор радиаторного отопления:
Во время разводки трубопроводов на радиаторы, прорабу требуется взять распечатанный план этажа, где эти радиаторы будут установлены, нарисовать на нем будущие радиаторы, пронумеровать их таким образом, чтобы на коллекторе впоследствии повесить бирки и подписать их слева-направо цифрами, начиная с единицы.
Эту бумагу нужно сфотографировать и отправить нашему штатному проектировщику, чтобы он это нарисовал в электронном виде и прислал обратно прорабу на почту.
Прораб распечатывает и ламинирует схему в офисе.
Если коллектор установлен у пола и направлен вниз, то берутся наклейки с красной стрелкой вниз относительно надписи САНКТ-ТЕХНИК, а синей вверх.
Если коллектор установлен вверху и направлен вверх, то берутся наклейки с красной стрелкой вверх относительно надписи и синей вниз.
После этого, прораб передает бирки, схемы и наклейки монтажнику, который вешает это в согласованном с прорабом месте у коллектора радиаторов.
Действия, требуемые для осуществления навески бирок на коллектор теплого пола:
Теплые полы наматываются по проекту. После выполнения намотки, на каждый контур монтажником вешается бирка и нумеруется согласно проекту. Проект ламинируется прорабом и передается монтажнику, который вешает его у коллектора теплого пола.
Для того, чтобы выполнить это требование, ПРОРАБУ нужно нарисовать ПОНЯТНО схему от руки и пронумеровать каждый элемент.
Затем, отправить эту схему штатному проектировщику, который должен перенести эту схему в электронный вид и прислать обратно.
Прораб в офисе расписывает элементы в Word, распечатывает и ламинирует СХЕМУ и РАСШИФРОВКУ. Берет нужное количество бирок и передает монтажнику на объекте.
Монтажник вешает бирки, подписывает и вешает схему в утвержденном с прорабом месте.
С уважением, Евгений Иванов, команда Санкт-Техник.
Мы Вконтакте
Популярные записи:
Обзор монтажа, ремонта и интеграции водопровода
Главная / Водопровод / Обзор монтажа, ремонта и интеграции водопровода
Для дома или предприятия водопровод является главной артерией, соединяющей здание с основным источником водоснабжения. Эта важная функция компонентов системы – транспортировка воды. Работа с водопроводом может быть очень длительным и сложным процессом для неопытных сантехников. Однако сантехники в Local Plumbing And Sewer являются экспертами во всех аспектах интеграции, установки и ремонта водопровода.
Работа с водопроводом состоит из нескольких этапов, в том числе рытья траншеи, засыпки и так далее. Ниже мы разберем основные этапы, с которыми мы можем столкнуться при работе над проектом водопроводной магистрали.
РАСПРОСТРАНЕНИЕ
Прежде всего, начальным шагом в Водопроводная установка является раскопки. Это процесс, когда мы копаем проход для установки трубы. Перед началом этого процесса мы учитываем ряд факторов:
- Условия промерзания грунта
- Состояние грунтовых вод
- Транспортная нагрузка, которая будет над трубой
- Тип почвы
- Размер устанавливаемой трубы
- Требования к восстановлению поверхности и
- Глубина других инженерных коммуникаций, которые должны пересекаться или проходить параллельно водопроводной магистрали.
ТРЕНЧ ГЛУБИНА
Глубина траншеи зависит от климата, размера трубы, трафика и ряда других факторов.
- В более холодных регионах сильные зимние морозы могут проникать в два раза чаще, чем средняя глубина зимнего мороза. Изолированная плита из пенополистирола с закрытыми порами толщиной 2 дюйма (50 мм) и шириной от 2 до 4 футов (0,6–1,2 м) считается подходящей, если необходимая глубина невозможна.
- В более теплых регионах минимальная глубина укрытия для защиты от любой опасности обычно составляет 2,5 фута (0,8 м) для водопровода.
Изолированная плита из пенополистирола с закрытыми порами толщиной 2 дюйма (50 мм) и шириной от 2 до 4 футов (0,6–1,2 м) считается подходящей, если необходимая глубина невозможна.ШИРИНА ТРАНШЕИ
Ширина траншеи, необходимая для магистрального водопровода , обычно регулируется следующими условиями
- Минимальная глубина, обеспечивающая правильную сборку стыка и уплотнение грунта вокруг трубы
- Вопросы безопасности
- Необходимость минимизировать внешнюю нагрузку на трубу
Ширина траншеи ниже верха трубы, как правило, не должна превышать наружный диаметр трубы более чем на 1–2 фута (0,3–0,6 м). Ширина обеспечивает достаточно места для рабочих для установки. Следует избегать широких траншей в трубах малого диаметра, особенно в твердых глинистых грунтах.
ПОСТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Основание означает подготовку платформы для размещения труб ( ПВХ ).
При выборе постельных принадлежностей следует помнить о нескольких вещах.
- Дно траншеи должно быть надлежащим образом выровнено и утрамбовано, чтобы ствол трубы имел непрерывную и прочную опору по всей длине. Необходимо использовать выравнивающую доску
- , чтобы убедиться в отсутствии пустот и выступов, а также в правильности уклона.
- В условиях неблагоприятного грунта (влажный грунт или твердые породы) инженеры могут указать специальную подушку для труб. Чистый, хорошо отсортированный гранулированный материал размером до 1 дюйма (25 мм). В нем не должно быть комков или мерзлого грунта, а также не более 12% глины и ила, которые могут быть чувствительны к воде.
- Если естественное основание траншеи не может поддерживать трубу, необходимо выкопать еще на 12–24 дюйма (от 300 до 600 мм) глубже.
- Наматывание — это процесс размещения подстилки вокруг сучка трубы. Это необходимо для увеличения несущей способности трубы.
УКЛАДОЧНАЯ ТРУБА
После того, как траншея готова, можно укладывать трубу.
Существует несколько общих направлений прокладки труб.
- Осмотр. Трубу следует осмотреть на наличие повреждений. Любая неудовлетворительная часть должна быть удалена.
- Очистка. Перед установкой необходимо удалить грязь, масло, жир, животных или любой другой посторонний материал. Раствор гипохлорида рекомендуется для быстрой и качественной очистки
- Укладка — Трубу нельзя раскатывать, ее следует опускать в траншею вручную или с помощью механического оборудования.
- При укладке труба обычно поддерживается стропой посередине
- Монтажники должны прилагать сознательные усилия для поддержания чистоты внутри трубы во время прокладки.
СОЕДИНИТЕЛЬНАЯ ТРУБА
Это важная часть процесса «Установка водопровода ». Это должно быть сделано правильно, чтобы свести к минимуму утечки и обеспечить надлежащую функциональность и долговечность водопроводной сети. Способы соединения зависят от типа материала трубы и типа соединений.
Отверстия для раструба должны быть вырыты вручную в месте соединения труб. Это позволит место для соединения, которое будет установлено. Размер раструбного отверстия зависит от типа используемой трубы и соединения. Слишком большие раструбные отверстия могут создавать нагрузку на трубу.
НАЖИМНЫЕ СОЕДИНЕНИЯ
Четыре основных этапа сборки труб из ковкого чугуна или ПВХ на стыках:
- Очистите канавку и раструб трубы.
- Нанесите смазку на прокладку, плоскость и трубу.
- Гладкая и должна быть скошенной, острые края могут повредить или сместить прокладку.
- Маленькая трубка может быть вставлена в раструб с помощью длинного стержня. Между трубой и ковшом обратной лопаты следует использовать деревянный коллектор, чтобы избежать повреждения трубы.
ПОДКЛЮЧЕНИЕ К СУЩЕСТВУЮЩЕЙ СЕТИ
Существует два возможных способа подключения к существующей электросети. Монтажник может подключить либо новым тройником, либо сделав напорный отвод.
- ТРОЙНИКИ
Тройник вставляется в существующую сеть. Существующая сеть должна быть отключена на несколько часов. Кусок основной должен сделать надрез или защелкнуть на внешних краях удаляемой секции. Затем между ними делается третий надрез. При ударе кувалдой по центру трубы она легко вырвется
- НАПОРНЫЕ КРАНЫ
Настоятельно рекомендуется использовать напорные краны из-за их преимуществ. Ниже приведены некоторые преимущества:
- Клиенты не беспокоятся, если им отключат воду
- Меньшая вероятность загрязнения системы водоснабжения
- Противопожарная защита на участке остается в строю
- Без потерь воды
- На основе времени, необходимого для закрытия клапанов и уведомления клиентов перед установкой тройника, принимается во внимание изготовление отвода давления намного быстрее.
После того, как котлован подготовлен, врезка под давлением выполняется в следующие этапы:
- Поверхность существующей магистрали очищена. Врезная втулка устанавливается на магистраль лицевой стороной фланца вертикально.
- Специальный врезной клапан крепится к выступающему фланцу втулки.
- Врезной станок устанавливается на клапан с прикрепленным резаком для нарезки. Машина опирается на современные блоки.
- При открытом впускном клапане резак продвигается вперед, чтобы прорезать отверстие в магистральной трубе.
- Нож втягивается за клапан, и клапан закрыт.
- Врезная машина удалена, и подключена новая магистраль.
Врезная втулка устанавливается на магистраль лицевой стороной фланца вертикально. Это общий обзор того, с чем мы сталкиваемся в процессе работы над проектом «Установка водопроводной магистрали» . Из-за сложности этих проектов важно использовать лицензированного, застрахованного и опытного сантехнического подрядчика для любых работ, связанных с установкой водопровода, ремонтом водопровода или интеграцией водопровода. Компания Local Plumbing And Sewer знакома со всеми аспектами проектов водопровода и работает с местными водопроводными компаниями более 8 лет.
Позвольте нам предоставить все услуги, связанные с водопроводом для вашего дома или бизнеса!
Инструменты и задачи обслуживания (интерактивные)
Перейти к содержимому
Установка, техническое обслуживание и устранение неполадок сантехнических систем требует специальных знаний о стандартных измерениях, строительных нормах и специальных компонентах сантехнических систем. Несмотря на то, что к этим системам и компонентам применяются местные правила сантехники, необходимо следовать инструкциям производителя по установке и использованию. Многие распространенные сантехнические детали и материалы, такие как трубы и фитинги, не поставляются с инструкциями и должны быть рассчитаны и установлены в соответствии с местными сантехническими и строительными нормами.
Способность трубы или фитинга выдерживать давление, выдерживать высокие или низкие температуры и выдерживать природные условия ограничена их химическим составом, прочностью стенки и целостностью метода уплотнения, используемого для соединения отдельных компонентов.
Спецификация — это термин, используемый для обозначения толщины стенки «пластиковой» (ПВХ, АБС, ХПВХ) трубы, при этом меньшие числа соответствуют трубам с более тонкими стенками. Наиболее распространенными размерами, используемыми в жилищном строительстве, являются График 40 (более тонкие стенки, используемые в дренажных, канализационных и вентиляционных системах) и График 80 (более толстые стенки, используемые в системах подачи воды под давлением). Несколько типов материалов одобрены для использования в системе трубопроводов, которые служат различным целям в полной водопроводной системе, включая водоснабжение, а также слив, слив и вентиляцию (DWV). В следующей таблице указаны типы водопроводных систем, которые обычно разрешены в жилых и легких коммерческих зданиях:
| Общие типы материалов | Поставка | Отходы | Слив | Вентиляционное отверстие |
|---|---|---|---|---|
| Медь | Да | № | № | № |
| РЕХ | Да | № | № | № |
| ПВХ | Да* | Да | Да | Да |
| ХПВХ | Да** | № | № | № |
| АБС | № | Да | Да | Да |
| Чугун | № | Да | Да | Да |
| Без втулки | № | Да | Да | Да |
| Оцинкованная труба | Да | № | № | № |
| Черная железная труба*** | № | № | № | № |
используются для соединения и перенаправления труб и компонентов в полные водопроводные системы.
Из-за разнообразия конструкций компонентов водопроводной системы фитинги также облегчают адаптацию одного диаметра трубы или фитинга к другому. В то время как многие стили фитингов используются практически во всех типах систем, правила сантехники разрешают использовать только некоторые фитинги в водопроводной системе определенного типа (подача или DWV) и предъявляют строгие требования к тому, как они должны быть включены в систему ( пример: компрессионные фитинги и соединения никогда не должны использоваться внутри стен).
Терминология фитингов
| Национальная трубная резьба (NPT) | Резьба американского стандарта, используемая в водопроводных и трубопроводных системах. Он также может называться MPT или MNPT для наружной резьбы и FPT или FNPT для внутренней внутренней резьбы. Всегда следует использовать резьбовой герметик того или иного типа для обеспечения герметичности уплотнения (за исключением NPTF). |
|---|---|
| Размер железной трубы (IPS) | Старая система размеров труб все еще используется в некоторых отраслях, включая производителей труб из ПВХ. |
| Скользящие фитинги | Для шлицевых фитинговтребуется, чтобы охватываемый компонент с определенным внешним диаметром был соединен с охватывающим компонентом с таким же внутренним диаметром либо с помощью растворителя, клея, либо, при использовании медных компонентов, пайки. |
| Муфты | Муфтыпредназначены для соединения двух труб одинакового диаметра. Муфты могут быть скользящими или с внутренней резьбой. |
| Втулки | Этот фитинг позволяет уменьшить размер трубы или фитинга и вставляется в трубу, с внутренней резьбой или с внутренней резьбой. Наружный диаметр втулок может быть с наружной резьбой или с наружной резьбой, а внутренний диаметр должен быть того же типа (накладка или резьба), что и внешний, что определяет размер, до которого уменьшается трубопроводная система. |
| Адаптеры | Подобно втулкам, переходники используются для преобразования труб и фитингов одного размера в другой. В отличие от втулок, переходники позволяют переходить от шлицевых соединений к резьбовым, а в некоторых случаях — с одного типа материала трубопровода на другой. |
| Колена | Отводы обычно создают изменение направления трубопроводной системы на 90° или 45°. Для некоторых систем трубопроводов также доступны фитинги 22-1/2°. В зависимости от материала отводы бывают с внутренней накладкой на внутреннюю накладку, внутренней накладкой на внутреннюю накладку, накладной на внутреннюю резьбу, накладной на наружную резьбу. Отводы из ПВХ и меди, соединяемые с наружной и наружной резьбой, называются уличными отводами и используются для узких поворотов и поворотных соединений. |
| Тройники | Тройники, соединяющие трубы под углом 90 градусов, делят поток одной линии на две или более. Тройники также можно использовать для уменьшения размера ответвления от основной линии. Тройники обычно имеют внутреннюю резьбу в каждом направлении. |
| Заглушки | Заглушки с наружной резьбой или наружной накладкой предназначены для герметизации неиспользуемых ответвлений водопроводной системы или выходов неиспользуемых компонентов. |
| Крышки | Крышки, как и заглушки, предназначены для герметизации неиспользуемых ответвлений водопроводной системы или неиспользуемых выпускных отверстий для компонентов, но имеют скользящие фитинги или резьбу с внутренней резьбой. |
| Штуцеры | Муфтыоблегчают снятие и ремонт компонентов системы и состоят из одного фитинга с накидной гайкой, которая крепится к другому фитингу с переходником с наружной резьбой с фланцем или компрессионным уплотнением. |
| Компрессионные фитинги | Компрессионные фитинги иногда используются для установки компонентов водопроводной системы и быстрого ремонта труб с гладким наружным диаметром, таких как ПВХ и медь. Компрессионные фитинги требуют, чтобы втулка из мягкого латунного металла в медных применениях и тефлоновая или гибкая шайба в применениях из ПВХ были сжаты вокруг материала трубопровода с помощью регулировочной гайки для герметизации фитинга. |
| Уайс | Wyes — это Y-образные фитинги, которые позволяют соединять одну трубу с другой под углом 45 градусов. Звездочки не используются в системах водоснабжения, но распространены в системах DWV, где резкие повороты замедляют поток отходов. |
| Тройник-Wyes | Тройники-тройникианалогичны стандартным тройникам, но имеют дополнительное ответвление под углом 45 градусов. |
| Гигиенические тройники | Сантехнические тройники следует использовать при соединении горизонтального участка, например, сточной трубы с вентиляционной трубой или вертикальным стояком. Они используются только для перехода из горизонтальной плоскости в вертикальную. |
| Очистка | Clean-Outs представляют собой точки доступа с резьбовыми заглушками в системе DWV, используемые для очистки забитых линий с помощью шнеков и осмотра систем DWV с помощью камер. Коды сантехнических систем определяют, сколько очисток должно быть в системе отходов, в зависимости от длины пробега и количества поворотов в системе. |
Фитинги Clifford Rutherford, Rosemary Rutherford & Gwen Arkin лицензированы в соответствии с CC BY 4.0
| Фитинг | Поставка | Отходы | Слив | Вентиляционное отверстие |
|---|---|---|---|---|
| Муфта | Да | Да | Да | Да |
| Колено 90 градусов или смещение | Да | № | Да | Да |
| Угол поворота 90 градусов | № | Да | Да | Да |
| Колено 45 градусов или смещение | Да | № | Да | Да |
| Угол поворота 45 градусов | № | Да | Да | Да |
| Тройник | Да | № | № | Да |
| Тройник-тройник | № | Да | Да | Да |
| Тройник санитарный | № | Да | Да | Да |
| Адаптер | Да | Да | Да | Да |
| Втулка | Да | Да | Да | Да |
| Без втулки | № | Да | Да | Да |
| Номинальный размер трубы | Внешний диаметр | Толстая стенка. (сч 40) | Вт. За фут. (сч 40) | Толстая стенка. (сч 80) | Вт. За фут. (сч 80) |
|---|---|---|---|---|---|
| 1/8 | 0,405 | 0,068 | 0,245 | 0,095 | 0,315 |
| 1/4 | 0,540 | 0,088 | 0,425 | 0,119 | 0,535 |
| 3/8 | 0,675 | 0,091 | 0,568 | 0,126 | 0,739 |
| 1/2 | 0,840 | 0,109 | 0,851 | 0,147 | 1.088 |
| 3/4 | 1.050 | 0,113 | 1.131 | 0,154 | 1,474 |
| 1 | 1,315 | 0,133 | 1,679 | 0,179 | 2,172 |
| 1-1/4 | 1,660 | 0,140 | 2,273 | 0,191 | 2,997 |
| 1-1/2 | 1.900 | 0,145 | 2,718 | 0,200 | 3,631 |
| 2 | 2,375 | 0,154 | 3,653 | 0,218 | 5. 022 |
| 2-1/2 | 2,875 | 0,203 | 5,793 | 0,275 | 7,661 |
| 3 | 3.500 | 0,216 | 7,576 | 0,300 | 10.250 |
| 3-1/2 | 4.000 | 0,226 | 9.109 | 0,318 | 12.510 |
| 4 | 4.500 | 0,237 | 10.790 | 0,337 | 14.980 |
| 5 | 5,563 | 0,258 | 14.620 | 0,375 | 20.780 |
| 6 | 6,625 | 0,280 | 18.970 | 0,432 | 28.570 |
| 8 | 8.625 | 0,322 | 28.550 | 0,500 | 43.390 |
| 10 | 10.750 | 0,365 | 40.480 | 0,500 | 54.740 |
| 12 | 12.750 | 0,375 | 49. 560 | 0,500 | 65.420 |
Клеи и грунтовки для труб от Gwen Arkin лицензированы в соответствии с CC BY 4.0
Использование очистителей, грунтовок и клеев зависит от применения шлицевых фитингов и химического состава используемых «пластиковых» труб. При использовании этих химических клеев следует надевать химически стойкие перчатки, поскольку длительный контакт с кожей может привести к раздражению или химическому ожогу. Латексные и виниловые перчатки не обладают химической стойкостью при использовании с некоторыми растворителями, грунтовками и клеями.
Всегда консультируйтесь с инструкциями производителя относительно времени схватывания цемента и клея, прежде чем герметизировать любую клееную сантехнику. При сборке фитингов и труб очистители, праймеры и клеи следует наносить на всю поверхность соединения как охватываемого, так и охватывающего шлицевого фитинга. Хотя инструкции производителя могут различаться, в большинстве случаев следует использовать очиститель, затем грунтовку, а затем клей на основе растворителя.
Кроме того, после нанесения грунтовки растворяющий клей следует наносить непосредственно перед тем, как грунтовка высохнет. Прежде чем клей начнет схватываться, охватываемая труба или фитинг полностью вставляется в охватывающую муфту легким вращательным движением. Важно надежно удерживать соединение до тех пор, пока не будет достигнуто начальное схватывание клея, поскольку склеенные фитинги имеют тенденцию раздвигаться при нагревании и расширении химического вещества.
Цвет и материал
Большинство производителей этих химически активных продуктов используют в своих продуктах цвета, определяющие состав материала, с которым они будут использоваться.
| Грунтовки и очистители (прозрачные или фиолетовые) | Предназначен для удаления загрязнений и химического травления пластиковых труб. В то время как некоторые чистящие средства являются прозрачными, грунтовка с пурпурным оттенком окрашивает белый ПВХ, что позволяет пользователю убедиться, что все поверхности, требующие клея, должным образом очищены и протравлены. | |
|---|---|---|
| Универсальный цемент (прозрачный) | Используется с ПВХ, АБС и ХПВХ, но никогда не должен использоваться для соединения двух разных типов вместе. | |
| Влажный или сухой (Rain-or-Shine™) цемент (синий) | Для ПВХ во влажных помещениях. Однако следует соблюдать осторожность, чтобы фитинги оставались как можно более сухими, поскольку эти типы клея не всегда хорошо схватываются, если сборка погружена в воду. | |
| Переходный цемент (зеленый) | Используется для соединения АБС и ПВХ. Хотя это и не является обычной практикой, в некоторых особых случаях и при ремонте может потребоваться соединение этих двух материалов. | |
| Цемент ХПВХ (оранжевый) | Специально разработан для использования только с изделиями из ХПВХ. Трубы и фитинги из ХПВХ следует соединять с другими типами изделий только с помощью резьбовых фитингов. | |
| АБС-цемент (черный) | Только для трубопроводных систем ABS. Обратите внимание, что грунтовка НЕ должна использоваться для труб из АБС-пластика, а вместо нее следует использовать чистящее средство. |
Color Blocks by Jonathan Kevan распространяется под лицензией CC BY 4.0
Разница между типами ПВХ-цемента и грунтовкой
Различия между CPVC, DWV PVC, Schedule 40 PVC и Schedule 80 PVC
Самой по себе трубной резьбы недостаточно для создания полной герметизации в системах трубопроводов под давлением.
Резьбовая лента
Тефлоновые ленты от Gwen Arkin лицензированы в соответствии с CC BY 4.0
Для трубной резьбы
IPS и NPT требуется нанесение политетрафторэтиленовой (ПТФЭ) ленты (Teflon™ от Chemours) на наружную резьбу фитингов для обеспечения полного уплотнения. Лента из ПТФЭ доступна шириной 1/2″, 3/4″ и 1″, а также разного веса и толщины (белая — стандартная, розовая — высокой плотности).
Стандартная рабочая лента должна быть полностью и равномерно обернута вокруг наружной резьбы примерно три-четыре раза в направлении вращения резьбы для затягивания фитинга. Самый простой способ сделать это — поместить рулон ленты в левую руку так, чтобы лента пошла вправо снизу. Удерживая правой рукой фитинг с наружной резьбой, поместите конец ленты на верхнюю часть фитинга и поверните фитинг по часовой стрелке. После закрепления первых 1–1–1/2 витков аккуратно натяните ленту, продолжая поворачивать, перекрывая слои вверх и вниз по виткам, пока не будет выполнено от 3 до 4 полных витков, равномерно по всей длине охватываемой резьбы. Сильно потяните ленту, чтобы разорвать ее, и вкрутите штуцер в штуцер, закрепив его подходящим ключом.
Труба с резьбой из ПТФЭ со стандартной или высокой плотностью согласно кодам не может использоваться для работы с природным газом и пропаном. Для этих систем горючих газов используется химически стойкая желтая версия.
Смазка для труб
Pipe Dope by Gwen Arkin находится под лицензией CC BY 4.
0
Как и лента для резьбы, присадка для труб выпускается из ПТФЭ и других составов, предназначенных для водопроводных и газовых линий. В то время как некоторые люди используют смазку для труб поверх ленты с резьбой, многие производители утверждают, что польза от одновременного использования обоих продуктов минимальна или отсутствует. Некоторые присадки для труб нельзя использовать на пластиковых трубах, обязательно ознакомьтесь с инструкциями производителя перед использованием. Смазка для труб наносится кистью на наружную резьбу соединения трубопровода, после чего труба затягивается в охватывающий фитинг и закрепляется соответствующим ключом.
Из-за постоянно растущей стоимости медного материала пайка медных труб и фитингов в жилищном строительстве быстро устаревает, поскольку гибкие трубы для водоснабжения PEX и аналогичные изделия без пайки, в которых используются технологии обжимных систем, признаны и одобрены для установки в промышленности. коды. Тем не менее, сантехники и специалисты по обслуживанию зданий всегда должны быть готовы использовать методы пайки для установки и ремонта медных линий электроснабжения всех размеров в коммерческих и старых жилых системах.
