Мощность компрессора tles4f: компрессор Danfoss TLES4F, мотор-компрессор Danfoss TLES4F, компрессор, Danfoss TLES4F, Danfoss, TLES4F, TLES, 4F, производительность, мощность, характеристики

Содержание

Как проверить компрессор холодильника своими руками

Как проверить на работоспособность компрессор для холодильника

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант» «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями.

Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Как проверить компрессор холодильника (Видео)

Сопротивление обмоток компрессора холодильника Danfoss (Дэнфосс)

В этой таблице вы узнаете номиналы обмоток для двигателя Danfoss (Дэнфос).

Обращаю ваше внимание, на то что с 1 июня 2011 года фирма «Danfoss» была куплена, другой фирмой и эти ребята дали новое название своей продукции, короче говоря, это теперь моторы под названием «Secop», так же есть моторы Атлант, которые выпускаются по лицензии Секопа. Ещё, многие уверены, что сопротивление пусковой обмотки, всегда больше, чем пусковой, так вот в Дэнфосах это правило, часто не действует

**Таблица сопротивление обмоток двигателя Danfoss**
Наименование мотор — компрессора	Мощность в Ваттах	Сопротивление рабочей обмотки	Сопротивление пусковой обмотки
TLES4F	91	15. 7	25.7
TLES5F	128	15.3	18.9

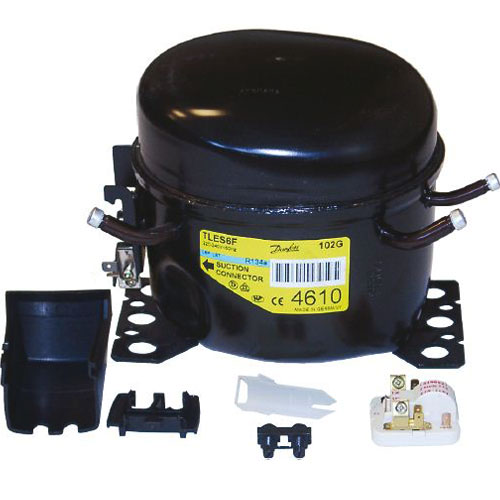

TLES6F	141	16.5	16.9
TLES7F	162	13.9	15.3
NLY6F	187	15. 1	16.0
NLE7F	185	14.9	17.9
NLY7F	214	11.8	12.7

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12

а и R134^а, в общем заправку надо делать осторожно, часто залипает клапан.

Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп

**Таблица сопротивления рабочей и пусковой обмотки для двигателя Атлант**
мотор компрессор	рабочая обмотка	пусковая
CKHA61H50	43.35	43,25
CKHA68H50	33,41	37,58
CKHA72H50	28,35	34,98
CKHA81H50	28,65	34,47
CKHA96H50	26,33	35,72
CKHA101H50	19,00	21,20
TLX4 KK. 3	61,00	19,00
TLX4.8 KK.3	46,00	22,00
TLX5.7 KK.3	37,00	21,00
TLX6.5 KK.3	30.00	15,00
TLX7.5 KK.3	29,00	30,00
TLX8.7 KK.3	19,00	13,00
TLY4 KK.3	48,06	15,69
TLY4.8 KK.3	38,25	17,65
TLY5.7 KK.3	34,33	20,60
TLY6.5 KK.3	27,75	24,62
TLY7.5 KK.3	23,24	20,69
TLY8.7 KK.3	17,06	14,42

**Таблица сопротивлений обмоток мотора Атлант**
Мотор – компрессор Производитель Атлант	Сопротивление рабочей и пусковой обмотки измеряется при температуре окружающей среды +25 градусов.
Мотор – компрессор Производитель Атлант	Сопротивление рабочей обмотки в Омах	Сопротивление пусковой обмотки мотор – компрессора в Омах
С-К 100Н5	18,94	27,88
С-К 100Н5-02	18,94	27,88
С-К 100Н5-10	17,61	27,88
С-К 120Н5	18,29	21,08
С-К 120Н5-02	18,29	21,08
С-К 140Н5	15,10	20. 10
С-К 140Н5-02	15.10	20.10
С-К 160Н5-02	14.74	19.60
С-К 160Н5-1	14.74	19.60
С-К 160Н5-1-02	14.74	19.60
С-К 175Н5-02	14.29	19.08
С-К 175Н5-1	14.29	19. 08
С-К 175Н5-1-02	14.29	19.08
С-К 200Н5-02	11.87	17.61
С-К 200Н5-1	11.87	17.61
С-К 200Н5-1-02	11.87	17.61
С-КО 60Н5-02	40.40	63.47
С-КО 75Н5-02	26.40	43. 41
С-КО 100Н5-02	27.88	48.94
С-КО 120Н5-02	18.29	21.08
С-КО 140Н5-02	15.10	20.10
С-КО 140Н5-1-02	15.10	20.10
С-КО 160Н5-02	14.74	19.60
С-КО 160Н5-1-02	14.74	19. 60
С-КО 175Н5-02	14.29	19.08
С-КО 175Н5-1-02	14.29	19.08
С-КО 200Н5-02	11.87	17.61
С-КО 200Н5-1-02	11.87	17.61
С-КО 200Н5-03	11.87	17.61
С-КН 60Н5-02	23.00	35. 00
С-КН 80Н5-02	23.00	35.00
С-КН 90Н5-02	18.94	27.88
С-КН 110Н5-02	18.29	21.08
С-КН 130Н5-02	18.29	21.08
С-КН 150Н5-02	15.10	20.10

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

**Таблица сопротивлений обмоток двигателя АСС на хладагенте R 134^a**
мотор компрессор	мощьность Вт	реле	сопротивление пусковой обмотки	сопротивление рабочей обмотки
GVM 38 AA	96	ZAF7	19,6	24,9
GVM 40 AA	107	ZAF7	24,3	17,3
GVM 44 AA	122	ZAF7	23,6	19,2
GVM 57 AA	153	ZAFC	16,8	9,7
GVM 66 AA	181	ZA6H	13,0	14,8
GVY 75 AA	205	ZAFA	9,5	20,9
GL 90 AA	221	ZAFA	19,8	10,4
GL 99 AA	247	ZAFA	8,9	12
GTM 10 AA	300	K100-CH	12,18	6,9
GTM 93 AA	270	K100-CH	16,93	8,51

**Таблица сопротивлений обмоток двигателя АСС на хладоне R 600^a**
Название двигателя	Мощьность	Реле	сопротивление пусковой обмотки	сопротивление рабочей обмотки
HMK 80 AA	136	ZAF5	29,5	18,6
HMK 95 AA	167	ZAF5	22,9	17,2
HVY 44 AA	71	ZMFF	44,7	47,3
HVY 57 AA	88	ZMFF	36,2	22,2
HVY 67 AA	107	ZMFF	26,2	24,6
HVY 75 AA	117	ZMF5	22,9	17,2

**Таблица сопротивлений обмоток мотора Атлант**
Мотор – компрессор Производитель Атлант	Сопротивление рабочей и пусковой обмотки измеряется при температуре окружающей среды +25 градусов.
Мотор – компрессор Производитель Атлант	Сопротивление рабочей обмотки в Омах	Сопротивление пусковой обмотки мотор – компрессора в Омах
С-К 100Н5	18,94	27,88
С-К 100Н5-02	18,94	27,88
С-К 100Н5-10	17,61	27,88
С-К 120Н5	18,29	21,08
С-К 120Н5-02	18,29	21,08
С-К 140Н5	15,10	20. 10
С-К 140Н5-02	15.10	20.10
С-К 160Н5-02	14.74	19.60
С-К 160Н5-1	14.74	19.60
С-К 160Н5-1-02	14.74	19.60
С-К 175Н5-02	14.29	19.08
С-К 175Н5-1	14.29	19. 08
С-К 175Н5-1-02	14.29	19.08
С-К 200Н5-02	11.87	17.61
С-К 200Н5-1	11.87	17.61
С-К 200Н5-1-02	11.87	17.61
С-КО 60Н5-02	40.40	63.47
С-КО 75Н5-02	26.40	43. 41
С-КО 100Н5-02	27.88	48.94
С-КО 120Н5-02	18.29	21.08
С-КО 140Н5-02	15.10	20.10
С-КО 140Н5-1-02	15.10	20.10
С-КО 160Н5-02	14.74	19.60
С-КО 160Н5-1-02	14.74	19. 60
С-КО 175Н5-02	14.29	19.08
С-КО 175Н5-1-02	14.29	19.08
С-КО 200Н5-02	11.87	17.61
С-КО 200Н5-1-02	11.87	17.61
С-КО 200Н5-03	11.87	17.61
С-КН 60Н5-02	23.00	35. 00
С-КН 80Н5-02	23.00	35.00
С-КН 90Н5-02	18.94	27.88
С-КН 110Н5-02	18.29	21.08
С-КН 130Н5-02	18.29	21.08
С-КН 150Н5-02	15.10	20.10

Сопротивление обмоток компрессора АСС

**Таблица сопротивлений обмоток двигателя АСС на хладагенте R 134^a**
мотор компрессор	мощьность Вт	реле	сопротивление пусковой обмотки	сопротивление рабочей обмотки
GVM 38 AA	96	ZAF7	19,6	24,9
GVM 40 AA	107	ZAF7	24,3	17,3
GVM 44 AA	122	ZAF7	23,6	19,2
GVM 57 AA	153	ZAFC	16,8	9,7
GVM 66 AA	181	ZA6H	13,0	14,8
GVY 75 AA	205	ZAFA	9,5	20,9
GL 90 AA	221	ZAFA	19,8	10,4
GL 99 AA	247	ZAFA	8,9	12
GTM 10 AA	300	K100-CH	12,18	6,9
GTM 93 AA	270	K100-CH	16,93	8,51

**Таблица сопротивлений обмоток двигателя АСС на хладоне R 600^a**
Название двигателя	Мощьность	Реле	сопротивление пусковой обмотки	сопротивление рабочей обмотки
HMK 80 AA	136	ZAF5	29,5	18,6
HMK 95 AA	167	ZAF5	22,9	17,2
HVY 44 AA	71	ZMFF	44,7	47,3
HVY 57 AA	88	ZMFF	36,2	22,2
HVY 67 AA	107	ZMFF	26,2	24,6
HVY 75 AA	117	ZMF5	22,9	17,2

мотор-компрессор — 1 Ноября 2017 — Блог

мотор-компрессор

Холодильный компрессор — компрессор, предназначенный для сжатия и перемещения паров хладагента в холодильных установках. При сжатии паров происходит повышение не только давления, но и температуры. После компрессора сжатый холодильный агент поступает в конденсатор , где сжатый газ охлаждается и превращается в жидкость (по типу охлаждения конденсаторы делятся на воздушные и водяные), жидкость затем через дроссельное устройство поступает в испаритель(при этом её давление и температура снижается) , где она кипит, переходит в состояние газа, тем самым забирая тепло из окружающего пространства. После этого пары хладагента поступают снова в компрессор для повторения цикла.

Компрессор -основной узел любого холодильного агрегата. Назначение компрессора состоит в обеспечении циркуляции охлаждающего вещества (фреона) по системе трубопроводов холодильного агрегата. Холодильник может быть укомплектован как одним, так и двумя компрессорами.

В бытовых холодильниках используются поршневые компрессоры, существенно реже – ротационные.

По принципу работы различают линейные компрессоры и инверторные.

Принцип работы линейных компрессоров : При повышении температуры в камере выше установленного уровня, компрессор включается на полную мощность и работает до понижения температуры в охлаждаемом объеме до заданной Затем цикл повторяется.

Инверторный компрессор, включается на полную мощность лишь при первом включении холодильника, или после разморозки, после чего лишь сбавляет обороты при достижении температуры, поддерживая в охлаждаемом объеметемпературу.Инверторные системы обладают рядом преимуществ, поэтому интерес к ним со стороны производителей, в последнее время, повышается. Они потребляют меньше электроэнергии, чем линейные, производят гораздо меньше шума, они более долговечны за счет отсутствия резких изменений оборотов при пуске остановке. Тем не менее, линейные компрессоры остаются самыми распространенными, так как они существенно менее чувствительны к перепадам напряжения и главное — гораздо дешевле в производстве.В месте с тем срок службы холодильного агрегата в большей степени определяется материалами, применяемыми для трубопровода холодильного агрегата.

Алюминий ресурс 7-10 лет Сталь — ресурс 15 лет Медь — ресурс до 50 лет Заявляемый срок службы компрессора — 10 лет, выдерживается в холодильных агрегатах с преобладанием стали, при использовании алюминиевого трубопровода, испарителя сокращается, при использовании медного трубопровода, испарителя увеличивается.

TLY5.7KK.3 TLY6.5.KK.3 TLY7.5KK.3 TLY8.7KK.3

СТВ 57 H5 СТВ 75 H5

С-КН 60 Н5-02 C-КН 80 H5-02 С-КН 90 Н5-02 С-КН 110 Н5-02

С-КН 150 Н5-02

C-КО 75 H5-02 С-КМ 100 H5-03 С-КО 160 H5-02

C-К 200 H5-02

GVM44AA GVM57AA GVM66AA

sekop HMK80AA sekop HMK95AA sekop GVM57AA

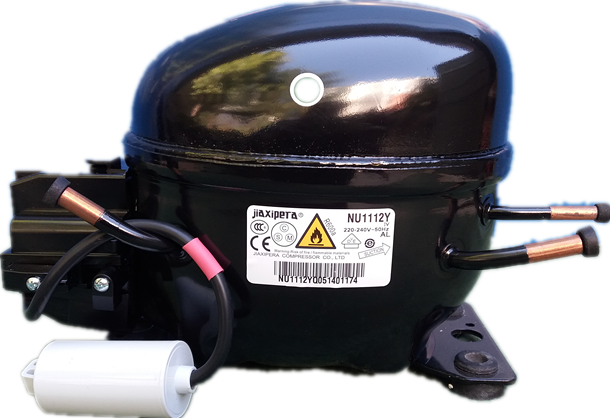

Jiaxipera NT1114Y Jiaxipera N1114Y Jiaxipera N1113Y Jiaxipera N1112Y

ZC600A-130 ZC600A-150

ZC134A-100 ZC134A-140 ZC134A-160

HTK12AA HVY44AA GVY57AA HVY66AA

Danfoss TLES4F Danfoss TLES5F Danfoss TLES6F   Danfoss TLES7F

Danfoss NL6FT Danfoss NLE10KK. 4 Danfoss SC15G Danfoss NLY7F

Danfoss NL10MF

ASPERA NJ2192GK

Назначение конденсатора и его действие
В холодильных агрегатах бытовых холодильников применяют ребристотрубные и листотрубные конденсаторы с воздушным охлаждением. Охлаждение таких конденсаторов окружающим воздухом обеспечивает конденсацию хладагента и не вызывает каких — либо неудобств, связанных с применением проточной воды при водяном охлаждении

Технология замены мотор-компрессора
заправки холодильного агрегата. Комплект оборудования, инструмента и материалов для замены мотор – компрессора на R-12, R-134: — переносная аппаратура для вакуумирования и заправки, — кислородно — пропановая горелка с баллонами для газа или горелка TS-7000 с MAPP газом

Инструмент и оснастка для ремонта
Для того чтобы выявить неисправность и произвести ремонт холодильника потребуется набор специальных инструментов и оборудования Ниже приведен список необходимого оборудования. 1) Цифровой тестер. Тестер используется для определения сопротивления обмоток компрессора, для замеров

Hotpoint-ariston RMBA2185L.019, Hotpoint-ariston, RMBA2185, L.019,RMBA, 2185, аристон, холодильник, ремонт, устройство, характеристики

Тип двухкамерный холодильник, расположение морозильной камеры внизу, количество компрессоров 2, мощность заморозки 12 кг/24 часа, разморозка морозильной камеры ручная, размораживание холодильной камеры автомат., уровень шума 42 дБ, класс энергопотребления A, климатический класс SN, ST, хладагент R134a, норма заправки агрегата холодильной камеры 65 гр., морозильной камеры 90 гр., энергопотребление 0.9 кВтч в сутки, цвет корпуса белый, 4 полки расположены в холодильном отсеке, особенности — антибактериальное покрытие, внутреннее освещение, — перевешиваемые двери, — полки из закалённого стекла, функция «Суперзаморозка», высота (см) : 185.0, ширина (см) : 60.0, глубина (см) : 67.0, общий объем (л) : 339, объём холодильной камеры : 235, компрессор холодильной камеры TLES4, компрессор морозильной камеры TLES4, терморегулятор холодильной камеры ТАМ133-1M, терморегулятор морозильной камеры ТАМ-145М

Холодильник оснащен двумя независимыми холодильными агрегатами, за счет чего расширяются возможности регулировки рабочей температуры в разных камерах. Температура регулируется с внешней панели управления, там же расположены индикаторы включения и режима работы холодильника.

В состав холодильного агрегата морозильной камеры входит: компрессор, конденсатор, статический испаритель морозильной камеры, фильтр-осушитель, капиллярный трубопровод. К плюсам конструкции можно вынесенный, не запененный конденсатор, К минусам – стальной контур подогрева периметра двери — наиболее вероятное возникновение утечек после 5 лет эксплуатации, труба жесткая не отоженная, микротрещины могут возникать уже при закладке трубы на конвейере. При эксплуатации температур на этом участке трубопровода достигает 90 С. Мотор-компрессор откачивает пары фреона из испарителя и нагнетает их в конденсатор. В конденсаторе пары фреона охлаждаются и конденсируются. Далее жидкий фреон через фильтр-осушитель и капиллярный трубопровод попадает в испаритель морозильного отделения. Гидравлическое сопротивление капиллярного трубопровода подбирается таким образом, чтобы создать определенную разность давления всасывания и конденсации, которое создает компрессор, при которой через трубопровод проходило определенное количество жидкости.

Каждый капилляр соответствует определенному мотор-компрессору. На входе фреона в испаритель, давление падает от давления конденсации до давления кипения. Этот процесс называется дросселированием. При этом происходит вскипание фреона, поступая в каналы испарителя, фреон кипит, энергия необходимая для кипения в виде тепловой, забирается от поверхности испарителя. Пройдя через испаритель, жидкий фреон превращается в пар, который откачивается компрессором.
Продукты в морозильной камере охлаждаются статическим испарителем, испаритель, представляет из себя змеевик, выполняющий функцию полок МК. При достижении заданной температуры, мотор-компрессор МК отключается терморегулятором. Разморозка МК ручная, благодаря хорошей теплоизоляции шкафа, разморозку достаточно производить раз в год.

В состав холодильного агрегата холодильной камеры входит: компрессор, конденсатор, «плачущий» испаритель , фильтр-осушитель, капиллярный трубопровод.

Продукты в холодильной камере охлаждаются испарителем ХК, находящимся за задней стенкой ХК.

Холодильную камеру размораживать не нужно, она оттаивается по капельному типу, благодаря чему внутри поддерживается довольно высокий уровень влажности. При этом температурные и влажностные параметры быстро восстанавливаются даже в том случае, если двери холодильника открываются довольно часто. Оттайка происходит автоматически при отключении компрессора ХК, терморегулятором, температура испарителя до следующего включения повышается до плюсовой, иней, намерзший на задней стенке ХК тает и вода удаляется по каналу слива конденсата расположенного под испарителем в емкость сбора конденсата. Емкость закреплена на компрессоре холодильной камеры, рабочая температура компрессора достигает 90С. и вода быстро испаряется в окружающую среду. Внутренние стенки холодильника покрыты специальным антибактериальным слоем, предотвращающим появление на продуктах плесени, а также защищающим внутреннее пространство холодильника от возникновения неприятных запахов. Холодильники Ariston нормально работают вне зависимости от времени года: температура окружающей среды может меняться от 10 до 38 градусов Цельсия (климатические классы SN, N, ST).

Полки холодильника изготовлены из ударопрочного стекла, причем безопасность навесных полок повышена за счет использования более толстого стекла. Для размещения бутылок предназначена хромированная полка-держатель. Полки переставляются по высоте с шагом примерно в 10 см.

1 2 3 4 5 6 7 8 9 10

195B0216 Поршневой компрессор Danfoss, TLES4F

900 100 значение номинального напряжения при 50 Гц [В] №кол-во фаз (компрессор) Промышленная упаковка

06 9000

0 9000 9000 диаметр [мм] 000 Общая высота мм] [В] [Макс.

]

Уровень энергии приложения	Оптимизированный по энергии
Применения	LBP
Сопротивление вспомогательной обмотки для запуска обмотки Oh (сопротивление одной фазы) ]	1570 Ом
Сопротивление вспомогательной обмотки (пусковая обмотка) для однофазных компрессоров alt [Ом]	15.7 Ом
Базовый тип плиты	EU маленький
техника Марка	Поршневые компрессора
Управление производительностью	Фиксированная скорость
Цвет	Черный
Электропитание компрессора [В / Ф / Гц]	220-240 / 1/50
Код конфигурации	Одинарный
Ток включения LST [A]	7. 6 A
Ток включения LST alt [A]	7,6 A
Описание	TLES4F
Угол подключения нагнетания [Â °]
нагнетательном патрубке комментарии	Аль-крышка
диаметр Нагнетательный патрубок [мм]	5 мм
Нагнетательный патрубок материал	Cu-листовая сталь
Экономайзер	Нет
объем свободного газа [см3]	1790 см3
Частота [Гц]	50
Высота от опорной плиты [мм]	169 мм
Высокое значение номинального напряжения при 50 Гц [В]	240 В
Высокое значение диапазона напряжения при 50 Гц [В]	255 В
Длина [мм]	222 мм
Впрыск жидкости	№
220 В
Нижнее значение диапазона напряжения при 50 Гц [В]	187 В
LRA LST [A]	2. 9 A
LRA LST alt [A]	2,9 A
Сопротивление главной обмотки для однофазных компрессоров [Ом]	25,7 Ом
— Сопротивление главной обмотки для одиночной фазные компрессоры alt [Ом]	26,8 Ом
Номер модели	TLES4F
Тип двигателя	RSCR RSIR

1
Количество масла [см3]	180 см3
Тип масла	POE
Формат упаковки 06
Кол-во в упаковке	125
Угол технологического присоединения [°]	32 °
Комментарии к технологическому присоединению	Алюминиевый колпачок
[	] ]	6. 2 мм
Материал присоединения к процессу	Сталь с медным покрытием
Хладагент	R134a
Заправка хладагента [кг] [Макс]	0,4 кг	0,4 кг RLA	0,60 A
Скорость вращения при 50 Гц [об / мин]	3000 об / мин
Емкость рабочего конденсатора	4 мкФ			Использование сегмента	LT
Скоростная платформа	Фиксированная скорость
Угол всасывающего патрубка [°]	30 Â °
Комментарии к всасывающему патрубку	Алюминиевый колпачок	6.2 мм
Материал всасывающего патрубка	Сталь с медным покрытием
Рабочий объем [см3]	3,86 см3
Технология
173 мм
Тип	TL
Обозначение типа	Компрессор
Напряжение 50 Гц [В] 06	240 В
Ширина [мм]	157 мм
Кратковременная температура обмотки [° C] [Макс]	135 ° C
Стат. Температуры обмотки [° C] [Макс]	125 ° C

❄️ TLES4F Secop Данфосс ✅

Технические характеристики

LBP Холодопроизводительность [Вт | БТЕ / ч]

97 | 330

MBP Холодопроизводительность [Вт | БТЕ / ч]

0 | 0

HBP Холодопроизводительность [Вт | БТЕ / ч]

0 | 0

Заправка маслом [см³ | эт. унция]

180 | 6.09

Рабочий объем [см³ | у.е.]

3.86 | 0,24

Напряжение / частота

230 В / 1/50 Гц

Вес [кг | фунты. ]

7.5 | 16,5

Высота [мм | в.]

173 | 6,81

CARS UK Брошюра онлайн

Стр. 2 и 3: Инженер по холодильной технике, обслуживающий Em

Стр. 4 и 5: Краткий справочный указатель, см. Назад для

Стр. 6 и 7: стандартные расходы на доставку и Emergen

Стр. — 01782 823344 Запрос на deta

Стр. 10 и 11: компрессоры Embraco R134A Compresso

Стр. 12 и 13: компрессоры Cubigel R404A Compresso

Стр.

14 и 15: компрессоры Embraco Aspera Compress

Стр. 16 и 17: компрессоры Embraco Aspera Compress

Стр. 18 и 19: компрессоры Embraco Aspera Compress

Стр. 20 и 21: компрессоры L’Unite Compressors R

Стр. 22 и 23: компрессоры L’Unite Compressors R

Стр. 24 и 25: компрессоры L’Unite Compressors R

Стр. 26 и 27: Компрессоры Danfoss Компрессоры CEC

Стр. 28 и 29: компрессоры Hitachi Horizontal Scro

Стр. 30 и 31: компрессоры Maneurop Compressors R2

90 547 Страница 32 и 33: компрессоры Maneurop Accessories Co

Страница 34 и 35: компрессоры Copeland Scroll Compres

Страница 36 и 37: полугерметичные компрессоры Frascold

Страница 38 и 39: полугерметичные компрессоры Semi Herm

Страница 40 и 41 : TM

Стр. 42 и 43: конденсаторные агрегаты Конденсаторные агрегаты R

Стр. 44 и 45: компрессорно-конденсаторные агрегаты Embraco Condensing

Стр. 46 и 47: компрессорно-конденсаторные агрегаты Maneurop Condensin

Стр.

48 и 49: компрессорно-конденсаторные агрегаты L’Unite Condensi

Стр. 50 и 51: компрессорно-конденсаторные агрегаты Frascold Condensin

Стр. 52 и 53:

Конденсаторные агрегаты Ultra ultra conden

Стр. 54 и 55:

Доступны поставки в тот же день и по времени

Стр. 56 и 57:

комплектные системы CARS в упаковке syst

Стр. 58 и 59:

Тел .: 0800 328 6283 2 ДНЯ ПОЛНЫЙ F-ГАЗ

Стр. 60 и 61:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/60″ title=»evaporators Kobol Ceiling Mounted P»> Испарители Kobol Потолочный монтаж P

Стр. 62 и 63:

испарители Kobol Потолочный монтаж D

Стр. 64 и 65:

Доступны поставки в тот же день и по времени

Стр. 66 и 67: Конденсаторы

CHN Конденсаторы CHN Conde

Стр. 68 и 69:

конденсаторы CHN Конденсаторы Модель — —

Страница 70 и 71:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/70″ title=»condensers & receivers Drain Fittin»> конденсаторы и ресиверы Drain Fittin

Страница 72 и 73:

нагревательные элементы оттаивания Straight Ro

Страница 74 и 75:

оттаивания нагревательные элементы нагревательная лента

Страница 76 и 77:

электрические аксессуары Электрические A

Страница 78 и 79:

термостатические расширительные клапаны T2 / TE

Страница 80 и 81:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/80″ title=»solenoid valves Castel Solenoid Val»> электромагнитные клапаны Castel Solenoid Val

Страница 82 и 83:

давление Управление Ranco Single Pres

Страница 84 и 85:

Коммерческие термостаты Ranco 016 и

Страница 86 и 87:

Тел: 0800 328 6 283 F-GAS 2 DAY FULL

Страница 88 и 89:

часы и таймеры размораживания Flash

Страница 90 и 91:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/90″ title=»temperature controls Temperature Co»> регуляторы температуры Температура Co

Страница 92 и 93:

Электронные контроллеры Электронные R

Страница 94 и 95:

элементы управления Температурные датчики Humidis

Страница 96 и 97:

панели управления и системы мониторинга

Страница 98 и 99:

электронные элементы управления Холодильное оборудование C

Страница 100 и 101:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/100″ title=»electronic controllers Digital Humi»> электронные контроллеры Цифровые Humi

Стр.102 и 103:

медные фитинги Медные фитинги — C

Стр.104 и 105:

медные фитинги Фитинги Редукторы A

Стр.106 и 107:

медные фитинги Колена Трубные заглушки Re

Стр.108 и 109:

медные фитинги Переходные тройники Последние

Стр. 110 и 111:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/110″ title=»ass fittings Flare Nuts Unions Part»> Задние фитинги Конусные гайки Соединения Деталь

Страницы 112 и 113:

медная трубка Медная трубка Мюллера (так

Стр. 114 и 115:

Стартовые комплекты для кондиционирования воздуха

Стр. 116 и 117:

патрубки, крепления и корпус Конденсатор

Стр. 118 и 119:

нейлоновые стержни и зажимы Установка Ac

Страница 120 и 121:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/120″ title=»screws, nuts & washers Screws/Nuts/»> винты, гайки и шайбы Винты / гайки /

Страница 122 и 123: лотки

Кабельный лоток Корзина Лоток КАБЕЛЬ

Страница 124 и 125:

фильтр осушители GAR / Valcon Liquid Lin

стр. 126 и 127:

сменный фильтр-осушитель TDS R

стр. 128 и 129:

Возможна поставка в тот же день и по времени

стр.

130 и 131:

изоляция Insul Tube класса 0 9 мм W

Стр. 132 и 133:

Тел: 0800 328 6283 2 ДНЯ ПОЛНЫЙ F-ГАЗ

Стр. 134 и 135:

пластиковый короб Tecnosystemi Trunk

Стр. 136 и 137:

Sa Доступны средние и срочные поставки

Страница 138 и 139:

Двигатели вентилятора Remco Fan Motors Модель W

Страница 140 и 141:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/140″ title=»fan motors External Rotor Motors Mo»> Двигатели с внешним ротором Mo

Страница 142 и 143:

Двигатели вентилятора Воздушные завесы Вентилятор Двигатели,

Страница 144 и 145:

Двигатели вентилятора Открытая рама Двигатели Frost

Страница 146 и 147:

конденсатные насосы Little Giant Conde

Страница 148 и 149:

Конденсатные насосы Sauermann Condensa

Страница 150 и 151:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/150″ title=»condensate drain cleaners Condensat»> очистители слива конденсата Condensat

Стр. 152 и 153:

qwik check & qwik shot QwikCheck Qw

Стр. 154 и 155:

Инструменты и аксессуары Очистители Dete

Стр. 156 и 157:

Расходные материалы для обслуживания L

Страница 158 и 159:

Хладагент и масла Suniso Oils Vacuu

Страница 160 и 161:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/160″ title=»electrical accessories SWA Electric»> электрические аксессуары SWA Ele ctric

Стр. 162 и 163:

Тел .: 0800 328 6283 ПОЛНЫЙ F-ГАЗ на 2 ДНЯ

Стр. 164 и 165:

ЛЕДОВЫЕ МАШИНЫ WHIRLPOOL K20 20KG DAY

Стр. 166 и запчасти для машин 167:

Ice Ignis / W

Страница 168 и 169:

Доступна доставка в тот же день и по времени

Страница 170 и 171:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/170″ title=»technical Technical Information Tem»> Техническая информация Tem

Страница 172 и 173:

Таблица преобразования температуры Страница 1

Страница 174 и 175:

технический L’Unite Hermetique Cond

Стр. 176 и 177:

технический L’Unite Hermetique Cond

Стр. 178 и 179:

технический R404A Конденсаторный блок Tec

Стр. 180 и 181-

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/180″ title=»technical Semi-hermetic compressors»> Технический Semi герметичные компрессоры

Стр. 182 и 183:

Технические 3-фазные PWS Схема записи

Стр. 184 и 185:

Технические Моноблочные Стеновые Системы Cei

Стр. 1 86 и 187:

техническая раздвижная стена / стена

Страница 188 и 189: Сравнение

Сравнение компрессоров

Страница 190 и 191:

yumpu.com/en/document/view/62468378/cars-uk-brochure-online/190″ title=»general overview Terms and Condtion»> общий обзор Условия использования

Страница 192 и 193:

общий обзор Условия и Condtion

Стр. 194 и 195:

общий обзор Положения и условия

Стр. 196 и 197:

GAR — фитинги из латуни и меди 109 G

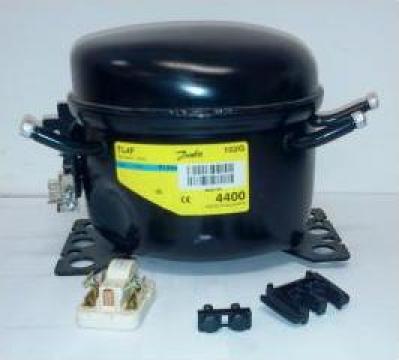

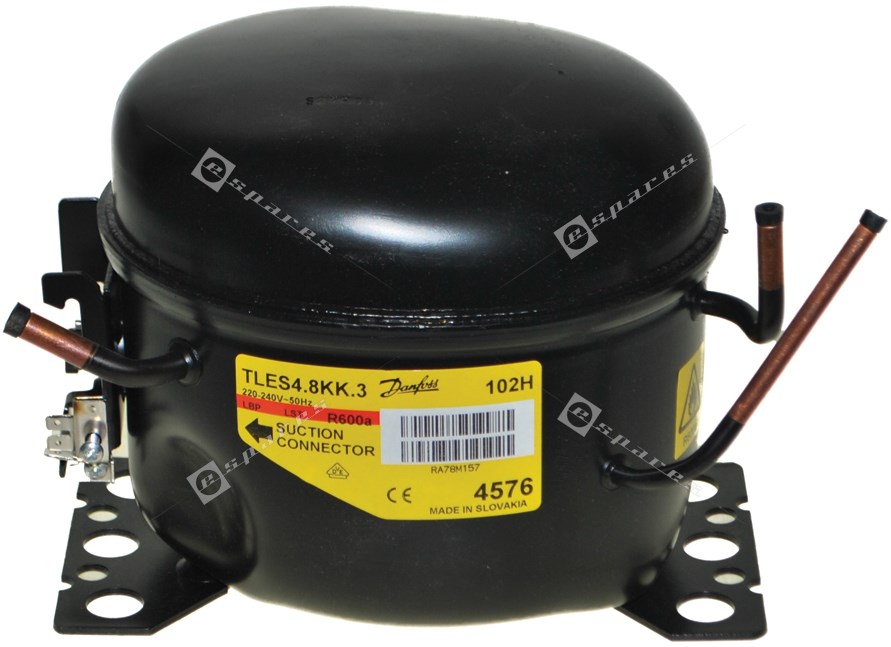

195B0216 DANFOSS REFRIGERATION SERVICE-Kit TLES 4F KOMPR…

всего 17000 мм [высота] 170003 всего Комментариев всасывающего патрубок TLES4F Описание 5 RS Модель000 Тип 9000 Объем бесплатно газ [см3] 0 Угол присоединения

Вес брутто	7,97 кг
Вес нетто	7,97 кг
Масло	POE
Приложения	LBP
Сопротивление вспомогательной обмотки (пусковая обмотка) для однофазных компрессоров [Ом]	15. 7 Ом
Сопротивление вспомогательной обмотки (пусковая обмотка) для однофазных компрессоров alt [Ом]	15,7 Ом
Количество масла	180 см3
Способность К	4 мкФ
Регулировка производительности	Фиксированная скорость
Заправка хладагента [кг] [Макс]	0,4 кг
Цвет		обложки
Комментариев на напорный патрубке	обложки
Комментариев о связи процесса	обложки
тока соединение LST [A]	7.6 К
Текущее соединение LST, альтернатива [A]	7,6 До
Код конфигурации	Индивидуальный
Описание	Сервисный комплект для компрессора
TL
Диаметр всасывающего патрубка [мм]	6,2 мм
Диаметр разряда соединения [мм]	5 мм
экономайзера	Не
Или индивидуальная упаковка	Код индивидуальной упаковки
Формат упаковки	Индивидуальная упаковка
Частота [Гц]	Fifty
базовая	169 мм
LRA LST [A]	2. 9 Чтобы
LRA LST, альтернативный [A]	2,9 до
Материал всасывающего патрубка	сталь обрабатывают с медью
Материал нагнетательный патрубок	Steel с покрытием Cu
Материал присоединения к процессу	Металлическое покрытие Cu
Стандарт объединенного утверждения и	EC
Объединенный тип двигателя
Н.º фаз (компрессор)	Одна
Энергетический уровень приложения	Энергетически оптимизированный компрессор
Номер схемы	Восемь тысяч двести сорок четыре
номер	TLES4F
Заправка масла [л]	180 л
Фаза	Один
Диаметр технологического соединения [мм]	60007. 2 мм
Хладагенты	R134a
Сопротивление первичной обмотки для однофазных компрессоров [Ом]	25,7 Ом
Сопротивление первичной обмотки компрессоров — фаза, альтернативная [Ом]	26,8 Ом
RLA	0,6 До
Емкость рабочего конденсатора	4 мкФ
			см .86 см3
Технология	Альтернатива
Температура обмотки, кратковременная [° C] [Макс]	135 ° C
Температура обмотки, стабильная [° C] [Макс]	125 ° C
Напряжение, 50 Гц [В]	220 В
Напряжение, 50 Гц [В] [макс.]	240 В
Тип материнской платы	EU, малая
Обозначение типа	Индивидуальная упаковка
Техника марки	Поршневые компрессоры 10
Один
Использование сегмента	Холодильное оборудование LT
Высокое значение номинального напряжения при 50 H z [В]	230 В
Высокое значение номинального напряжения при 60 Гц [В]	0 В
Высокое значение диапазона напряжения при 50 Гц [В]	254 В
Высокое значение диапазона напряжения при 60 Гц [В]	0 В
Низкое значение номинального напряжения при 50 Гц [В]	220 В
Низкое значение номинального напряжения при 60 Гц [В]	0 В
Низкое значение диапазона напряжения при 50 Гц [В]	198 В
Низкое значение диапазона напряжения при 60 Гц [В]	0 В
Скорость вращения при 50 Гц [об / мин]	2900 об / мин
Скорость вращения при 60 Гц [об / мин]	0 об / мин
1790 см3
Угол присоединения всасывания [°]	30 °
Угол нагнетательного патрубка [°]	28 °
32 °

Сравнительная таблица компрессоров с R 134a 220 В 240 В, 50 Гц

R-600a — R-134a — смеси — R-290

R-600a — R-134a — Смеси — R-290 1) — ТИП КОМПРЕССОРА 1. 1) — Статическое охлаждение (S) Компрессор не требует охлаждения вентилятором и должен быть установлен таким образом, чтобы обеспечить охлаждение через окружающий воздух,

Подробнее Система охлаждения открытого цикла
Глава 9 Холодильная система открытого цикла Авторские права: Thomas T.S. Ван 温到祥著 3 сентября 2008 г. Все права защищены. Система охлаждения открытого цикла — это система без традиционного испарителя.
Подробнее Характеристики испарителей
Характеристики испарителей Роджер Д. Холдер, CM, MSME 10-28-2003 Тепло или энергия В этой статье мы обсудим характеристики змеевика испарителя. Разница эксплуатационных конденсатов
Подробнее ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
1- ВВЕДЕНИЕ Основными причинами были разрушение озонового слоя хлорфторуглеродами (CFC s), среди которых CFC 11, CFC 12 и CFC 13, и его жизненно важное воздействие на экосистему Земли
Подробнее Электромагнитные клапаны Тип ЭВУ
Техническое описание Электромагнитные клапаны Электромагнитные клапаны EVU предназначены для использования в компактных холодильных системах. Доступны в версиях с прямым и пилотным управлением, они могут применяться в жидкостях, всасывании и горячем состоянии
Подробнее Технические данные кондиционеров
Кондиционеры Технические данные Наружный блок EEDEN 2-0 0 RX-JV Наружный блок RX-JV СОДЕРЖАНИЕ Характеристики RX-JV …………………. ………………………………… 2 2 Технические характеристики …….. ………………………………………..
Подробнее РУКОВОДСТВО ПО КОМПРЕССОРАМ ОБЩИЙ ИНДЕКС
ОБЩИЙ УКАЗАТЕЛЬ Это руководство по герметичным компрессорам предназначено для тех, кто работает в сфере холодоснабжения и уже знаком с основными методами бытового и коммерческого охлаждения и кондиционирования воздуха.
Подробнее Адсорбционные осушители ThermoSorb
Адсорбционные осушители ThermoSorb Sierra Зачем нужен сухой сжатый воздух? Загрязнение снижает эффективность. Воздух, которым мы дышим, содержит загрязнения в виде водяного пара и взвешенных в воздухе частиц.При сжатии
Подробнее YCAA-B ЧИЛЛЕР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ ЖИДКОСТИ
YCAA-B ЧИЛЛЕР ЖИДКОСТИ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ R407C ХОЛОДИЛЬНАЯ МОЩНОСТЬ от 46 кВт до 152 кВт Чиллеры York YCAA-B с двойным контуром хладагента с воздушным охлаждением имеют компактную конструкцию, подходящую для охлажденной воды или
Подробнее Почему и как мы используем контроль мощностей
Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, загруженности, загрузки продукта, изменений окружающей погоды,
Подробнее Тодд М.Росси, доктор философии Президент
Обнаружение и диагностика неисправностей системы кондиционирования воздуха в жилых домах и протоколы для поддержки эффективной работы DOE — Совещание по интеграции жилых зданий в рамках программы Building America — 20-22 июля 2010 г.
Подробнее IV. Система заднего крепления
Мобильный климат-контроль 45 Справочное руководство MCC, 2014 Номер: 89-3069 Система кондиционирования воздуха с задней установкой Eco RM Производительность, надежность и удобство обслуживания Блок MCC Eco RM, выбранный ведущим
в качестве предпочтительного оборудования Подробнее Система хладагента A / C, обзор
Страница 1 из 19 87-18 Система хладагента A / C, обзор Система хладагента A / C, обозначение Типовая система хладагента A / C с расширительным клапаном и ресивером-осушителем 1 — Испаритель 2 — Расширительный клапан 3 —
Подробнее www.Inspection-for-industry.com
Форма контроля качества (ЗАПИСЬ ИСПЫТАНИЙ ДЛЯ КОНДИЦИОНЕРА ВОЗДУХА) ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ: ОСНОВНАЯ МОЩНОСТЬ V, Гц, КОНТРОЛЬ V, вентилятор 1 кВт, вентилятор 2 кВт, компрессор: (1) кВт (2) кВт (3) кВт (4) кВт Нагревательный элемент: 1.
кВт Подробнее морские / индивидуальные раздельные приложения
сплит-системы судовые / индивидуальные испарители, конденсаторы и сплит-системы кондиционирования воздуха, подходящие для множества применений, таких как прибрежные, экстремально высокие и низкие температуры окружающей среды, суровая запыленная среда
Подробнее Технические характеристики
Технические характеристики NORDIC W-85-H-B- * S-PD Тепловой насос вода-вода, одноступенчатый R134a Номинал 7.5 тонн с конденсатором с двойными стенками для производства горячей воды для бытовых нужд Maritime Geothermal Ltd. P.O. Box
Подробнее Роторные двухвинтовые компрессоры
www.howden.com Роторные двухвинтовые компрессоры Для промышленного охлаждения, газопереработки и других отраслей 1 КОМПРЕССОРЫ HOWDEN МИРОВЫЕ ПИОНЕРЫ РОТАЦИОННЫХ ДВУХВИНТОВЫХ КОМПРЕССОРОВ HOWDEN MANUFACTURES OIL
Подробнее ОВК и ОХЛАЖДЕНИЕ
Это предпросмотр. Некоторые страницы опущены. Принципы и практическая практика инженерного машиностроения: примеры вопросов ОВК и ХОЛОДИЛЬНИКА + решения Copyright 2011 by NCEES. Все права
Подробнее БЛОК 2 ХОЛОДИЛЬНЫЙ ЦИКЛ
БЛОК 2 ХОЛОДИЛЬНЫЙ ЦИКЛ Структура цикла охлаждения 2. Введение Цели 2.2 Цикл сжатия пара 2.2. Простой цикл охлаждения паром с компрессией 2.2.2 Теоретическая компрессия пара
Подробнее Пресса Esco Copyright
ig yr C op Es co s Pr es Copyright 1995 Издательская компания деловых новостей Все права защищены. За исключением случаев, разрешенных Законом США об авторском праве 1976 г., воспроизведение какой-либо части данной публикации запрещено.
Подробнее MAC-120HE-01 Чиллер с воздушным охлаждением
MAC-120HE-01 Чиллер с воздушным охлаждением Чиллер с воздушным охлаждением 10 тонн / 120 000 БТЕЧ 208 / 230-1-50 / 60 1 Руководство по ОВКВ Технические характеристики чиллера с воздушным охлаждением Номинальный размер: 10 тонн Multiaqua Номер модели: MAC-120HE-01
Подробнее Руководство по сравнению компрессоров R 134a 220–240 В, 50 га.
ro / documentatie / Echivalente / Руководство по сравнению компрессоров с R 134a 220–240 В, 50 Гц Заменяет CN.40.E1.02 Сравнение
Руководство по сравнению компрессоров с R 134a 220 В 240 В, 50 Гц
Заменяет CN.40.E1 .02
Руководство по сравнению и замене компрессоров Danfoss R134a и других
Целью данной Герметической записки является обзор конкурирующих компрессоров R134a на 220 В, их обозначение модели, применение, рабочий объем, производительность, охлаждение, условия запуска, и
, наконец, чтобы дать информацию о том, какой компрессор Danfoss выбрать при замене модели другого производителя.Обратите внимание, что все сравнения в этом руководстве основаны только на возможностях. Это означает, что потребление мощности
не учтено. Соответственно, компрессоры Danfoss с оптимизацией энергопотребления не были выбраны. Если необходимо заменить большее количество компрессоров, обратитесь к каталогам производителей, чтобы убедиться, что конструкция и рабочие характеристики соответствуют системным требованиям.
Емкости указаны в ваттах в условиях испытаний CECOMAF или ASHRAE.Условия CECOMAF: без переохлаждения жидкости.
Условия ASHRAE: с переохлаждением жидкости. Все рекомендации в этом сравнительном руководстве основаны на опубликованной информации следующих компаний:
Aspera (проспект 2/93) 4
Danfoss 2.3
DKK Scharfenstein (проспект 1/91) 4
Embraco (проспект 9/93) 5
LUnite Hermetique (проспект 9/93) 5
Matsushita (проспект 1/92) 6
Necchi (проспект 10/93) 6
Trk Elektrik (проспект 9/92) 6
Unidad Hermetica (проспект 1 / 93) 6
VOE = Verdichter Oe.GmbH (проспект 1/93) 6
ZEM = Zanussi Electromeccanica (проспект 1/93) 7
ZEM LBP
Рабочий объем, см
3
Мощность Вт (-25
o C)
Охлаждение Danfoss компрессор
Мощность Вт (-25
o C)
Пусковой момент
GL35AA 3,4 58 S TL4F 61 LST GL40AA 4,0 66 S TL4F 61 LST GL45AA 4,6 78 S TL5F 82 LST GL50AA 5,1 90 S TLS5F 91 LST GL60AA 6,0 108 S TLS6F 105 LST
GL70AA 6. 6 121 S TLS7F 118 LST GL80AA 8,1 145 S NL9F 157 LST GL90AA 9,1 165 S NL9F 157 LST GL99AA 9,9 176 S NL11F 200 LST
ZEM LBP
Рабочий объем, см
3
Мощность 14 Вт (-25 ° C)
Охлаждение компрессора Danfoss
Мощность Вт (-25
o C)
Пусковой момент
GL35AB 3,4 52 S TL4F 61 LST GL40AB 4,0 61 S TL4F 61 LST GL45AB 4,6 70 S TL5F 82 LST
GL50AB 5,1 80 S TL5F 82 LST GL60AB 6.0 96 S TLS5F 93 LST GL70AB 6,6 108 S TLS6F 105 LST GL80AB 8,1 131 S NL7F 134 LST GL90AB 9,1 147 S NL9F 157 LST GL99AB 9,9 160 S NL9F 157 LST
Энергетически оптимизированные модели ZEM LBP
Рабочий объем13 3
Емкость Вт (-25
° C)
Охлаждение Компрессор Danfoss
Мощность Вт (-25
° C)
Пусковой крутящий момент
GL35AH 3,4 60 S TL4F 61 LST GL40AH 4,0 67 S TL4F 61 LST GL45AH 4,6 79 S TL5F 82 LST GL50AH 5.1 92 S TLS5F 91 LST GL60AH 6,0 109 S TLS6F 105 LST GL70AH 6,6 121 S TLS7F 118 LST GL80AH 8,1 147 S NL9F 157 LST GL90AH 9,1 164 S NL9F 157 LST GL99AH 9,9 174 S NL11F 200 LST Объем
9 905 Номер кода 905 Watt Cecomaf
Применение
Компрессор
Рабочий объем
см
3-25
° C +5
° C
Охлаждение Пусковой крутящий момент Компрессор-
компрессор Компрессор с
масляный радиатор
L / MBP TL2. 5F TL3F TLES3F
2,61 3,13 3,13
32 42 44
SSS
LST L / HST LST
102G4200 102G4300 102G4310
TL4F 3,86 61 SL / HST 102G4400 TLES4LF 3.86 61 SL / HST 102G4400 TLES4F 3,0 TLS5F 5,08 93 SL / HST 102G4520 TLES5F 5,08 93 S LST 102G4510 TLS6F 5,70 105 SL / HST 102G4620 TLES6F 5,70 105 S LST 102G4610 TLS7F 6,49 118 SL / HST 102G4720
LBP TLES7F 6,49 122 S LST6
102G5101109 SL / HST 103G6606 NLE6F 6,1 110 S LST 103G6607 NL7F 7,3 134 SL / HST 103G6706 NLE7F 7,3 135 S LST 103G6702 NL9F 8,35 157 S / OL / HST 103G6802 103G6812 NLE9F 8,35 160 S LST 103G6803 200 OL11F 103G6910
FR7.5F 6.93 103 SL / HST 103G6740 FR8.5F 7.95 126 SL / HST 103G6840 FR10F 9.05 138 SL / HST 103G6940
SC 15F 15.3 230 O / F HST 104G8500 104G8510 SC 18F 17.7 280 O / F HST88108800 SC 21F 20.95 335 F HST 104G8100
TL3G 3.13 42222 SL / HST 102G4350 TL4G 3,86 61276 SL / HST 102G4452 TL5G 5,08 82340 SL / HST 102G4550
FR6G 6,24 83450 FL / HST 103G6660 FR7. 5G 6,93 103500 FL / HST 103G6680 FR8.5G 7,95 126 580 FL / HST 103G6780 FR10G 9,05 138 630 FL / HST 103G6880 FR11G 11,15 170 775 FL / HST 103G6980
HBP / LBP SC10G 10,3 115 760 FL / HST 104G8000 SC12G 12,9 183960 O / FL / HST 104G8240 104G8250 SC20 O / 15,3 230 HST 104G8520 104G8330 SC18G 17,7 280 1320 F HST 104G8820 SC21G 20.95335 1570 F HST 104G8140
SC12 / 12G 2 12,9 366 1920 F HST 104G8280 SC15 / 15G 2 15,3 460 2240 F HST 104G8580 SC18 / 18G 2 17,7 560 2640 F HST 104G8880 SC21 / 21G 2 20,95 670 3140 F HST 104G138180
Условия испытаний: CECOMAF Охлаждение: Температура конденсации 55
o CS = Статическое охлаждение
Температура окружающей среды 32 o CO = Масляное охлаждение
Температура всасываемого газа 32 o CF = Вентиляторное охлаждение
Температура жидкости 55 o C
Aspera LBP
Рабочий объем, см
3
Емкость Вт (-25
° C)
Охлаждение компрессора Danfoss
Мощность Вт (-25
° C)
Пусковой момент
BP1046Z 2. 85 46 S TL3F 42 LST BP1058Z 3,44 52 S TL4F 61 LST BP1072Z 4,15 66 S TL4F 61 LST BP1084Z 4,60 77 S TL5F 82 LST BP1111Z 5,93 94 S TLS5F 93 LST
B1112Z 6,27 102 S TLS6F 105 LST B2112Z6 6,27 102 S TLS6F 105 LST B2112Z 6,27 102 S B1116Z 8,38 136 S NL7F 134 LST B2116Z 8,38 136 S NL7FX 134 HST B1118Z 8,07 152 S NL9F 157 LST B2118Z 8,07 152 S NL9FX 157 HST
E1121Z 13,6 192 F NL11F 200 LST Модели с оптимизацией энергопотребления 12 B1118Z 8,07 152 S NL9FX 157 6.27 112 S NL6F 109 LST BK1114Z 7.40 129 S NL7F 134 LST BK1116Z 8,38 154 S NL9F 157 LST
Aspera HBP
Рабочий объем, см
3
Мощность, Вт (+5
° C)
Охлаждение Компрессор Danfoss
Мощность, Вт o C)
Пусковой крутящий момент
BP5125Z 3,15 231 S TL3G 222 LST BP5128Z 3,80 275 S TL4G 276 LST BP5132Z 4,30 296 S TL5G 340 LST
B5125Z 3,65 237 S TL3G 222 LST 325 LST B5128Z 4,3 TL5G 340 LST B5144Z 5.90 431 F FR6G 450 LST B6144Z 5.90 431 F FR6GX 450 HST B5160Z 8. 00 622 F FR10G 630 LST B6160Z 8.00 622 F FR10GX 630 HST B5170Z 8.85 673 F FR10G 630 LST B6170Z 8.85 673 F FR10G14 FZ 630 12 HST 0 9.0 960 F FR10GX18 905 SC 2 905 E 905 9.0 9.0 LST E6187Z 12,0 915 F SC 2GX 960 HST
T5185Z 12,58 885 F SC12G 960 LST T6185Z 12,58 885 F SC12GX 960 HST T5213Z 17,4 1235 F SC18G 1320 LST T6213Z 17,4 1235 F SC18146215 FZ1 20 HST 2050 F SC12 / 12G 1920 LST J6226Z 34.37 2770 F SC18 / 18G 2640 HST
DKK LBP
Рабочий объем, см
3
Мощность, Вт (-25
o C)
Охлаждение компрессора Danfoss
Мощность, Вт (-25
905 o C) Пусковой момент
KVO, 52 NO5-6U 3,05 40 S TL3F 42 LST KVO, 63 NO6-6U 3,82 58 S TL4F 61 LST KVO, 75 NO7-6U 4,32 68 S TL5F 82 LST
Embraco LBP
Рабочий объем, см
3
Мощность, Вт (-23.3
o C) *
Охлаждение компрессора Danfoss
Мощность Вт (-23,3
o C) *
Пусковой момент
EM20HNP 2.27 31 S TL2. 5F 45 LST EM30HNP 3.01 62 S TL3F 58 LST 8640HNP 3.77 S TL4F 84 LST EM50HNP 4,99 120 S TLS5F 127 LST EM60HNP 5,54 139 S TLS6F 144 LST FG65HAK 6,76 164 S TLS7F 162 LST FG75HAK 7,95 193 S NL7F 183 LST FG85HAK 9,05 227 S NL9F 305 215 LST 11 FG11 FG1 227 S NL9F 305 215 LST 11 FG11 FG11 FG11 FG 11 FG11 SC15F 324 LST
Embraco HBP
Рабочий объем, см
3
Мощность Вт (7.2
o C) *
Охлаждение компрессора Danfoss
Мощность Вт (7,2
o C) *
Пусковой крутящий момент
PW3.5HK9 3,46 337 S TL4G 364 LST PW4.5HK11 4,33 414 S TL5.5H LST PW 5,54 527 S FR6G LST FG65HAK 6,76 671 S FR7.5G 680 LST FG75HAK 7,95 785 S FR8.5G 785 LST FG85HAK 9,05 900 S FR10G 850 LST FG95HAK 10,61 1055 S SC10G 1025 LST FFI12HBK 11,1514 1260 L 905 LST 905 LST 905 LST 905 L905 SC 905 1290 L 905 L905 Рабочий объем, см
3
Мощность, Вт (-25
° C)
Охлаждение компрессора Danfoss
Мощность, Вт (-25
° C)
Пусковой момент
AZ1320Y 2. 95 37 S TL3F 42 LST AZ1330Y 3,6 56 S TL4F 61 LST AZ1335Y 4,0 63 S TL4F 61 LST AZ1339Y 5,0 68 S TL5F 82 LST AZ1348Y 5,6 88 S TLS5F 93 LST
AEZ1358Y 6,9 103 S NL6F 109 LST AEZ1365Y 8,1 127 LST NL AEZ1380Y 9,4 163 F NL9F 157 LST AEZ2380Y 9,4 163 F NL9FX 157 HTS
LUnite HBP
Рабочий объем, см
3
Мощность Вт (+5
o C)
o C Мощность компрессора
Охлаждение компрессора
o C)
Пусковой момент
AZ4410Y 2.95 197 S TL3GX 222 HTS AZ4412Y 3,6 252 S TL4GX 276 HTS AZ4414Y 4,0 290 S TL4GX 276 HTS AZ3419Y 5,6 398 F FR6G 450 LST AZ4419Y 5,6 398 F FR6GX 450 HTS
AEZ3425Y 7,55 539 F FR7.5Z44 500 LST .5GX 500 HTS AEZ3430Y 8,85 654 F FR10G 630 LST AEZ4430Y 8,85 654 F FR10GX 630 HTS
AE3440Y 12,05 859 F SC12G 960 LST CAE4440Y 12,05 859 F SC12GY 960 HTS
SC20 1145 HTS 960 HTS
SC1210 1145 CAJ4 CAJ4492Y 29 1900 F SC12 / 12G 1920 HTS CAJ4511Y 32.7 2523 F SC18 / 18G 2640 HTS
Matsushita
LBP
Рабочий объем
см3
Объем
Вт (-23,3 ° C) *
Мощность охлаждения Danfoss
компрессор 23,3o C) *
Запуск
крутящий момент
S43C80KA 4,33 95 S TL5F 113 LST S48C95KA 4,85 110 S TL5F 113 LST
D66C13RA 6,58 151 S / O / F NL6F 152 LST D77C15RA 7,69 186 L / O / O / LST D91C18RA 9. 07215 S / O / F NL11F 256 LST
Necchi
LBP
Рабочий объем
см3
Мощность
Вт (-23,3 ° C) *
Охлаждение Danfoss
Производительность
Компрессор
23,3o C) *
Пуск
крутящий момент ETR3 60 TL3F 58 LST
ETR3.5
Прочтите Microsoft Word — Spare_parts_interchangeability_compr_R134a.doc
Руководство по сравнению компрессоров с R 134a 220514 CN, 5013 Гц 905.40.E1.02 Руководство по сравнению и замене компрессоров Danfoss R134a и других компрессоров Целью данной Герметической записки является обзор конкурирующих компрессоров R134a на 220 В, их обозначение модели, применение, рабочий объем, производительность, охлаждение, условия запуска и наконец, чтобы дать информацию о том, какой компрессор Danfoss выбрать при замене модели другого производителя. Обратите внимание, что все сравнения в этом руководстве основаны только на возможностях. Это означает, что энергопотребление не принималось во внимание. Соответственно, компрессоры Danfoss с оптимизацией энергопотребления не были выбраны. Если необходимо заменить большее количество компрессоров, обратитесь к каталогам производителей, чтобы убедиться, что конструкция и рабочие характеристики соответствуют системным требованиям. Емкости указаны в ваттах в условиях испытаний CECOMAF или ASHRAE. Условия CECOMAF: без переохлаждения жидкости. Условия ASHRAE: с переохлаждением жидкости. Все рекомендации в этом сравнительном руководстве основаны на опубликованной информации следующих компаний: Aspera (проспект 2/93) Danfoss DKK Scharfenstein (проспект 1/91) Embraco (проспект 9/93) L’Unite Hermetique (проспект 9/93) Matsushita (листовка 1/92) Necchi (листовка 10/93) Türk Elektrik (листовка 9/92) Unidad Hermetica (листовка 1/93) VOE = Verdichter Oe.GmbH (листовка 1/93) ZEM = Zanussi Electromeccanica (буклет 1/93) 4 2.3 4 5 5 6 6 6 6 7
ZEM LBP
Рабочий объем, см3
Объем, Вт (-25 ° C)
Охлаждение
Компрессор Danfoss
Мощность, Вт (-25 ° C)
Пусковой крутящий момент
GL35AA GL40AA GL45AA GL50AA GL60AA GL70AA GL80AA GL90AA GL99AA
ZEM LBP
3,4 4,0 5,1 6,0 14 6,0 9,1 9,1121145165176
Мощность, Вт (-25o C)
SSSSSSSSS
Охлаждение
TL4F TL4F TL5F TLS5F TLS6F TLS7F NL9F NL9F NL11F
Производительность компрессора Danfoss
200135
61 Ватт (-25 ° C)
LST LST LST LST LST LST LST LST LST
Пусковой момент
GL35AB GL40AB GL45AB GL50AB GL60AB GL70AB GL80AB GL90AB GL99AB
3. 4 4,0 4,6 5,1 6,0 6,6 8,1 9,1 9,9
52 61 70 80 96108 131 147160
SSSSSSSSS
TL4F TL4F TL5F TL5F TLS5F TLS6F NL7F NL9F NL9F
61 61 82 82 93 10514157 157 LST 905 LST LST LST LST LST LST LST
Энергетически оптимизированные модели
ZEM LBP Рабочий объем, см3 Емкость Ватт (-25o C) Охлаждение компрессора Danfoss Емкость, Вт (-25o C) Пусковой крутящий момент
GL35AH GL40AH GL45AH GL50AH GL60AH GL7013903 .4 4,0 4,6 5,1 6,0 6,6 8,1 9,1 9,9
60 67 79 921047164174
SSSSSSSSS
TL4F TL4F TL5F TLS5F TLS6F TLS7F NL9F NL9F NL11F
61 61 82118 157 LST
61 61 82118 157 LST LST LST LST LST LST LST
Применение
Компрессор
Объем двигателя см3 2,61 3,13 3,13 3,86 5,08 5,08 5,08 5,70 5,70 6,49 6,49 6,1 6,1 7,3 7,3 8,35 8,35 11,15 6,93 7,95 9,05 15,3 17,7 20,95 3,13 3,93 7,08 6,24 6,2415 10,3 12,9 15,3 17,7 20,95 2 12,9 2 15,3 2 17,7 2 20,95 CECOMAF 55o C 32 o C 32 o C 55 o C
L / MBP
LBP
HBP / LBP
TL2. 5F TL3F TLES3F TL4F TLES4 TLES5F TLS6F TLES6F TLS7F TLES7F NL6F NLE6F NL7F NLE7F NL9F NLE9F NL11F FR7.5F FR8.5F FR10F SC 15F SC 18F SC 21F TL3G TL4G TL5G FR6G FR7.5G FR8.5G FR10G SC12 SC / SC18 SC15G SC18 18G SC21 / 21G
Мощность, Вт Cecomaf -25o C + 5o C 32 42 44 61 65 82 93 93 105 105 118 122 109 110 134 135 157 160 200 103 126 138 230 280 335 42 222 61 276 82 340 83450 103 500 126580138630170775115760183960230 1120280 1320335 1570366 1
0 2240560 2640670 3140
Охлаждение
Пусковой крутящий момент
SSSSSSSSSSSSSSS / OSO / FSSSO / FO / FFSSSFFFFFFOFF / 905 / FST / HST LST L / HST LST L / HST L / HST LST L / HST LST L / HST LST L / HST LST L / HST LST L / HST LST L / HST L / HST L / HST L / HST HST H ST HST L / HST L / HST L / HST L / HST L / HST L / HST L / HST L / HST L / HST L / HST HST HST HST HST HST HST HST
Кодовый номер Компрессор компрессор с маслоохладителем 102G4200 102G4300 102G4310 102G4400 102G4410 102G4501 102G4520 102G4510 102G4620 102G4610 102G4720 102G4710 103G6606 103G6607 103G6706 103G6702 103G6802 103G6812 103G6803 103G6900 103G6910 103G6740 103G6840 103G6940 104G8500 104G8510 104G8800 104G8810 104G8100 102G4350 102G4452 102G4550 103G6660 103G6680 103G6780 103G6880 103G6980 104G8000 104G8240 104G8250 104G8520 104G8330 104G8820 104G8140 104G8280 104G8580 104G8880 104G8180
Тестирование Условия: Температура конденсации Температура окружающей среды Температура всасываемого газа Температура жидкости
Охлаждение: S = Статическое охлаждение O = Масляное охлаждение F = Охлаждение вентилятором
Aspera Displacement LBP cm3 BP1046Z 2. 85 BP1058Z 3,44 BP1072Z 4,15 BP1084Z 4,60 BP1111Z 5,93 B1112Z 6,27 B2112Z 6,27 B1116Z 8,38 B2116Z 8,38 B1118Z 8,07 B2118Z 8,07 E1121Z 13,6 Energy оптимизированная модели BK1086Z 5,40 BK1112Z 6,27 BK1114Z 7,40 BK1116Z 8,38 Aspera НВР BP5125Z BP5128Z BP5132Z B5125Z B5128Z B5132Z B5144Z B6144Z B5160Z B6160Z B5170Z B6170Z E5187Z E6187Z T5185Z T6185Z T5213Z T6213Z T6215Z J6220Z J6226Z DKK LBP
KVO, 52 NO5-6U KVO, 63 NO6-6U KVO, 75 NO7-6U
Мощность Вт (-25o C) 46 52 66 77 94102102136152152152 105112129154 Мощность, Вт (+ 5 ° C) 231275296237 280 325 431 431622 622 673 673 915 915 885 885 1235 1235 1510 2050 2770 Мощность, Вт (-25 ° C) 40 58 68
Охлаждение SSSSSSSSSSSFSSSS Охлаждение SSSSSFFFFFFFFFSSFF
Компрессор Danfoss TL3F TL4F TL4F TL5F TLS5F TLS6F TLS6FX NL7F NL7FX NL9F NL9FX NL11F NL6F NL6F NL7F NL9F Компрессор Danfoss TL3G TL4G TL5G TL3G TL4G TL5G FRX FRX FRX FRX FRX C 2G SC 2GX SC12G SC12GX SC18G SC18GX SC21GX SC12 / 12G SC18 / 18G Компрессор Danfoss TL3F TL4F TL5F
Мощность, Вт (-25 ° C) 42 61 61 82 93 105 105 134 134 157 157 200 109 109 134 157 Мощность Вт (+ 5 ° C) C) 222276340222276340450450630630630630960960960960 1320 1320 1570 1920 2640 Мощность Вт (-25o C) 42 61 82
Пусковой момент LST LST LST LST LST LST HST LST HST LST HST LST LST LST LST LST Пусковой крутящий момент LST LST LST LST LST LST LST HST LST HST LST HST LST HST LST HST LST HST HST LST HST Пусковой крутящий момент LST LST LST
Рабочий объем см3 3. 15 3,80 4,30 3,65 4,38 4,85 5,90 5,90 8,00 8,00 8,85 8,85 12,0 12,0 12,58 12,58 17,4 17,4 20,40 25,80 34,37 Рабочий объем, см3 3,05 3,82 4,32
Embraco LBP EM20HNP EM30HNP EM40HNP EM50HNP EM60HAKHNP FG5 FAKHNP EM60HAKH4 FG5 FAKHNP EM60HAKH4 FG5. 5HK14 FG65HAK FG75HAK FG85HAK FG95HAK FFI12HBK L’Unite LBP AZ1320Y AZ1330Y AZ1335Y AZ1339Y AZ1348Y AEZ1358Y AEZ1365Y AEZ1380Y AEZ2380Y L’Unite НВР AZ4410Y AZ4412Y AZ4414Y AZ3419Y AZ4419Y AEZ3425Y AEZ4425Y AEZ3430Y AEZ4430Y AE3440Y CAE4440Y CAJ4452Y CAJ4461Y CAJ4492Y CAJ4511Y
Объем cm3 2.27 3,01 3,77 4,99 5,54 6,76 7,95 9,05 10,61 11,15 Рабочий объем, см3 3,46 4,33 5,54 6,76 7,95 9,05 10,61 11,15 Рабочий объем, см3 2,95 3,6 4,0 5,0 5,6 6,9 8,1 9,4 Рабочий объем см3 2,95 3,6 4,0 5,6 5,6 7,55 7,55 8,85 8,85 12,05 12,05 15,2 18,3 2913,7 905 Емкость, Вт (-23,3 ° C) * 31 62 8612013
93227262308 Мощность, Вт (7,2 ° C) * 337414527671785900 1055 1260 Мощность, Вт (-25 ° C) 37 56 63 68 88103127163 163 Мощность, ватт (+ 5 ° C) 197 252290 398 398 539 539 654 654 859 859 1131 1310 1900 2523
Охлаждение SSSSSSSSSF Охлаждение SSSSSSSF Охлаждение SSSSSSSFF Охлаждение SSSFFFFFFFFFFFF
Компрессор Danfoss TL2. 5F TL3F TL4F TLS5F TLS6F TLS7F NL7F NL9F NL11F SC15F Компрессор Danfoss TL4G TL5G FR6G FR7.5G FR8.5G FR10G SC10G SC12G Компрессор Danfoss TL3F TL4F TL4F TL5F TLS5F NL6F NL7LG NLG TLG FR5 FRX FRG NLG TLG5 FRG. SC12G SC12GX SC15G SC18G SC12 / 12G SC18 / 18G
Емкость Вт (-23,3 ° C) * 45 58 84127144162 183215274324 Мощность Вт (7,2 ° C) * 364680785850 1025 1290 Мощность Вт (-25 ° C) C) 42 61 61 82 93 109 134 157 157 Мощность, Вт (+ 5 ° C) 222276 276 450 450 500 500 500 630 630 960 960 1120 1320 1920 2640
Пусковой момент LST LST LST LST LST LST LST LST LST LST Пусковой момент LST LST LST LST LST LST LST LST Пусковой момент LST LST LST LST LST LST LST LST HTS Пусковой момент HTS HTS HTS LST HTS LST HTS LST HTS LST HTS HTS HTS HTS HTS
Matsushita LB P S43C80KA S48C95KA D66CRAchi D77 .5 ETR4 ETR5 ETR5.5 ESC5 ESC7 ESC8 ESC8.5 ESC9 ESC11 Türk LB P AZ47Y AZ82Y AZ107Y AE120Y AE146Y AE175Y Unidad LB P GL35AH GL40AH GL45AH GL50AH GL60AH GL701490 GL80AH GP5 HBPAH GL701490 GL80AH GPPO OF789 OF1033A OF1350A
Рабочий объем, см3 4,33 4,85 6,58 7,69 9,07 Рабочий объем, см3
Объем, Вт (-23,3 ° C) * 95110151 186 215 Объем, Вт (-23,3 ° C) * 60 75 87 117 117 130 107 147 172 186 205 246 Производительность ккал / ч (-23,3 o C) * 47 82 107 120 146 175 Мощность ватт (-25 o C) 60 67 79 92 109 121 147 164 174 Мощность ватт (+5 o C) 985 985 1092 1092 Мощность Вт (- 25 o C) 50 70 96130
Охлаждение SSS / O / FS / O / FS / O / F Охлаждение
Компрессор Danfoss TL5F TL5F NL6F NL7F NL11F Компрессор Danfoss TL3F TL4F TL4F TL5F TLS5F TL5F TLS6F NL7F NL7F NL7F NL7F компрессор NL7F TL5F TLS5F NL6F NL7F NL9F Компрессор Danfoss TL4F TL4F TL5F TLS5F TLS6F TLS7F NL9F NL9F NL11F Компрессор Danfoss SC12G SC12GX SC15G SC15G Danfoss co mpressor TL4F TL5F TLS5F NL7F
Мощность Вт (-23. 3 o C) * 113 113 152 186 256 Емкость ватт (-23,3 o C) * 58 84 84 113 127 113 144 183 183215 274 Емкость ккал / ч (-23,3 o C) * 50 97 106 130 157 185 Мощность ватт ( -25 o C) 61 61 82 93 105 118 157 157 200 Мощность ватт (+5 o C) 960 960 1120 1120 Мощность ватт (-25 o C) 61 82 93 134
Пусковой момент LST LST LST LST LST Пусковой момент LST LST LST LST LST LST LST LST LST LST LST Пусковой момент LST LST LST LST LST LST Пусковой момент LST LST LST LST LST LST LST LST LST Пусковой момент LST HST LST HST Пусковой момент LST LST LST LST
Рабочий объем см3 2.86 4,00 5,59 6,64 7,94 8,99 Рабочий объем см3 3,4 4,0 4,6 5,1 6,0 6,6 8,1 9,1 9,9 Рабочий объем см3 12 12 14,2 14,2 Рабочий объем см3 3,4 4,4 5,7 7,5
Охлаждение SSSSOO Охлаждение SSSSSSSSS Охлаждение FFFF Охлаждение SSSS
Компрессор TLGF
TL2.5F TLGF TL2.5F
TL
TLES3F TLES4F TL5F TLS5F TLES5F TLS6F TLES6F TLS7F TLES7F TL4G TL5G NL6F NL7F
NL
NLE6F NLE7F NL9F NLE914F 905 905 FR513 FR5 FR5.
