Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

{ ArticleToC: enabled=yes }

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр.

, т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

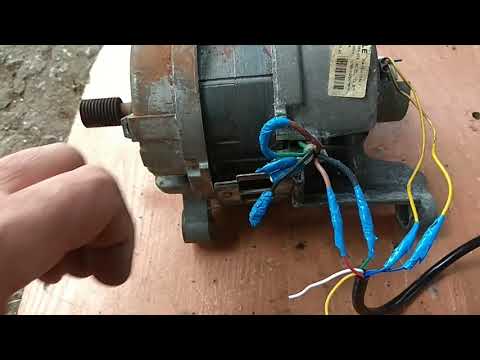

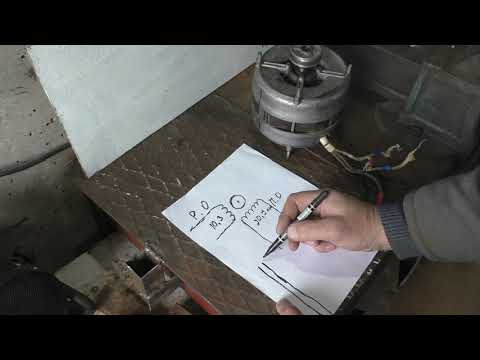

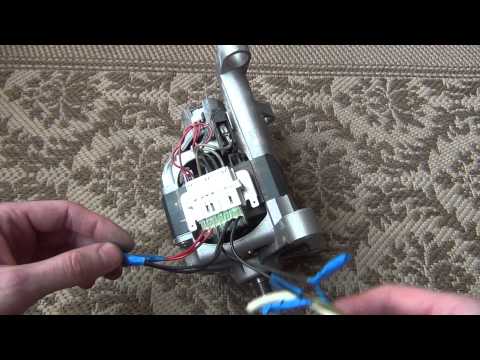

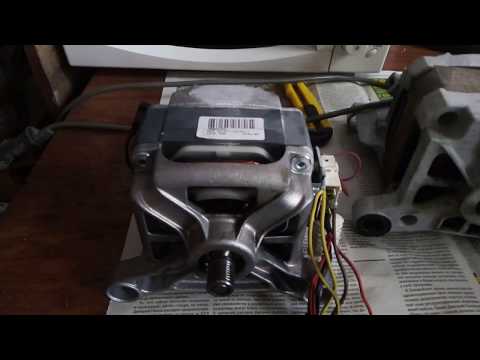

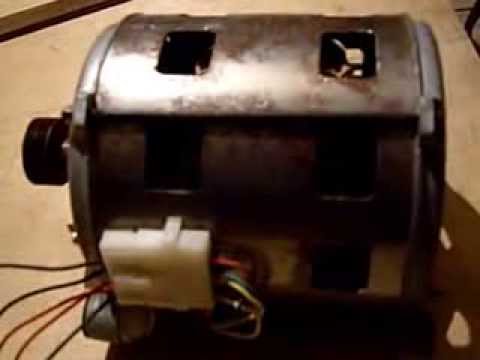

Видео: Как подключить двигатель от стиральной машины к 220

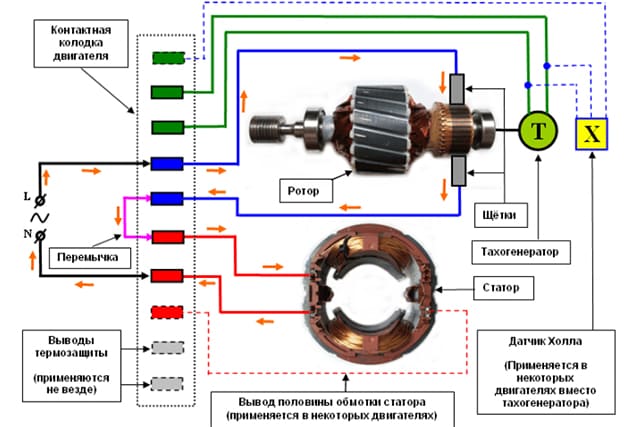

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

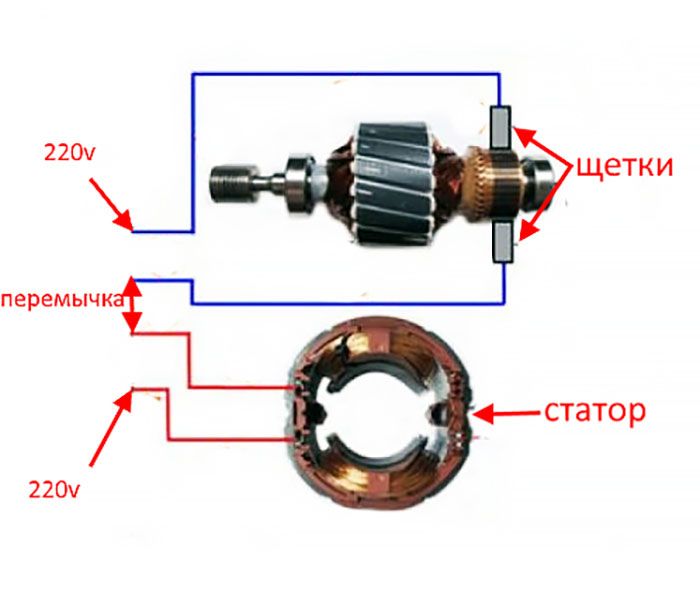

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т. д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

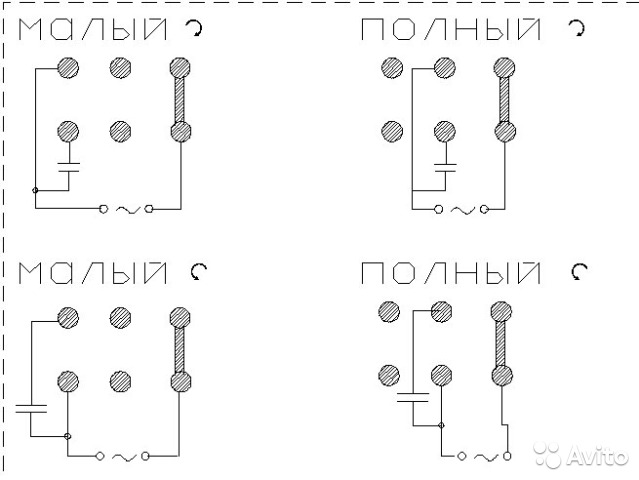

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

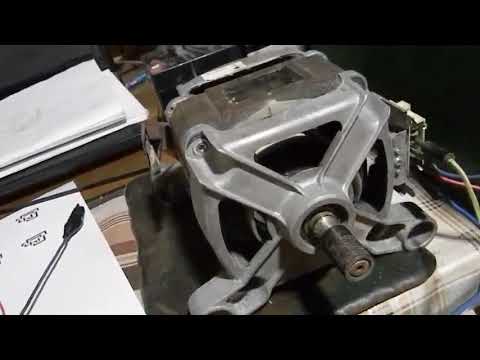

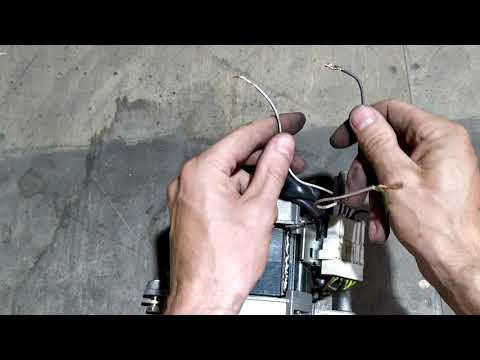

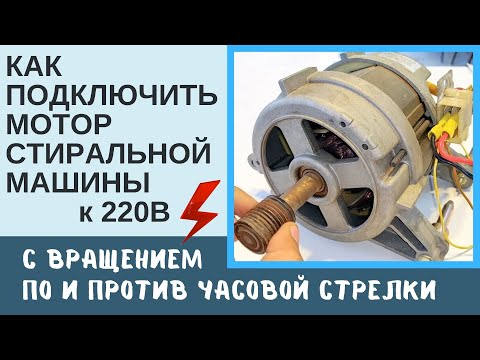

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Если у вас есть ненужный мотор стиральной машинки, не спешите его выбрасывать.

Электрический двигатель применяется в других сферах быта и хозяйства. Если знать, как правильно подключить электромотор, то можно получить станок для заточки ножниц и ножей. Или сделать его движущей силой бетономешалки.

Мы расскажем, как подсоединить двигатель от стиральной машины своими руками.

Чтобы двигатель заработал, ему необходимо питание. Самостоятельное подключение к электричеству заключается в правильном соединении проводов. Поэтому вам понадобится схема подключения двигателя стиральной машины.

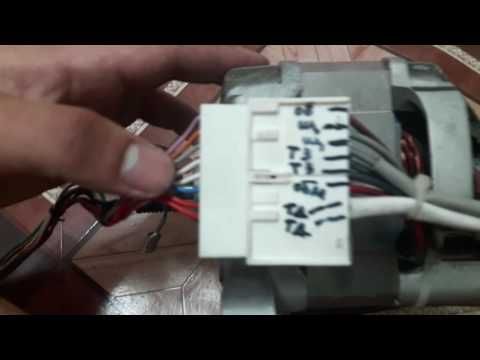

Для работы вам нужны статорные и роторные провода. Но как их найти? При визуальном осмотре видно много проводов. Как определиться, какой из них вам нужен?

Рассмотрим, как подключить электродвигатель с 3-мя, 4-мя и 6-ю проводами.

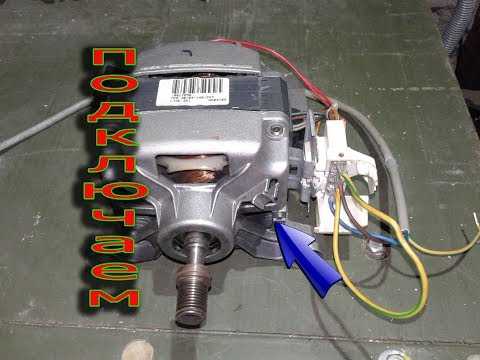

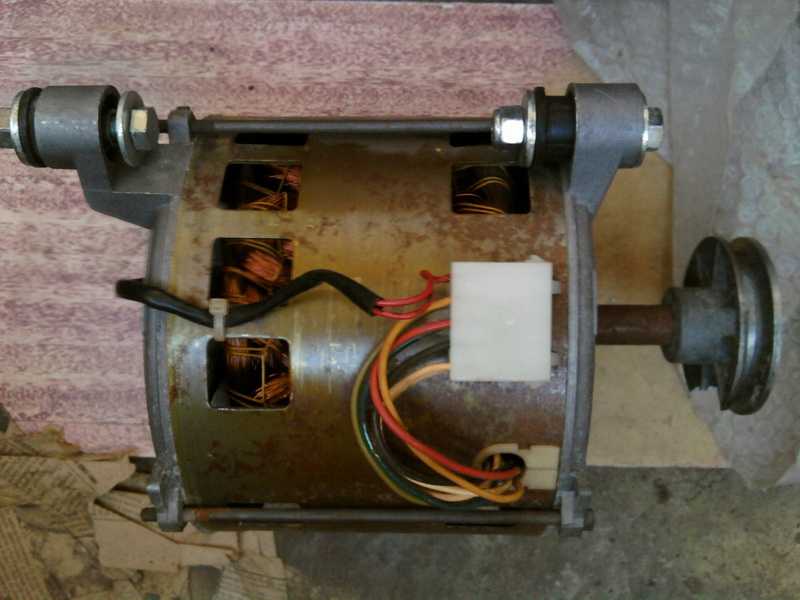

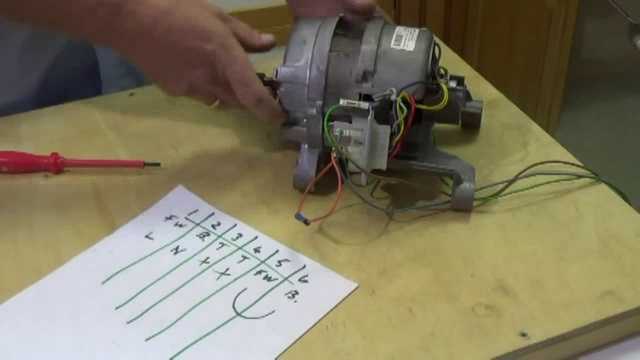

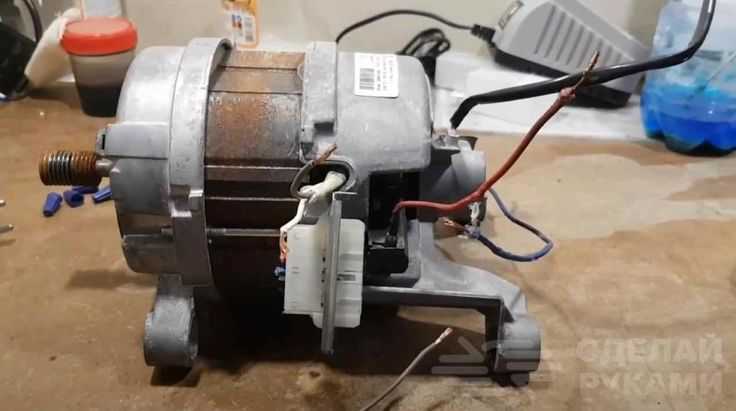

Посмотрите на мотор. С левой стороны находятся два провода – они не используются. Зачастую производитель окрашивает их в белый цвет. Для наглядности посмотрите на фото ниже:

Оранжевые стрелки указывают на провода красного и коричневого цветов. Это выводы статора. Синие стрелки показывают на провода, ведущие к щеткам ротора. Эти четыре провода нужны для подключения двигателя от стиралки.

У разных производителей цвет проводки может меняться. Поэтому используйте тестер для точной проверки.

Измеряйте сопротивление каждого провода для поиска его пары. Зачистите контакты и подсоедините к ним щуп тестера. Зафиксируйте показания. Далее прозванивайте все провода по очереди, пока у каждого не появится пара.

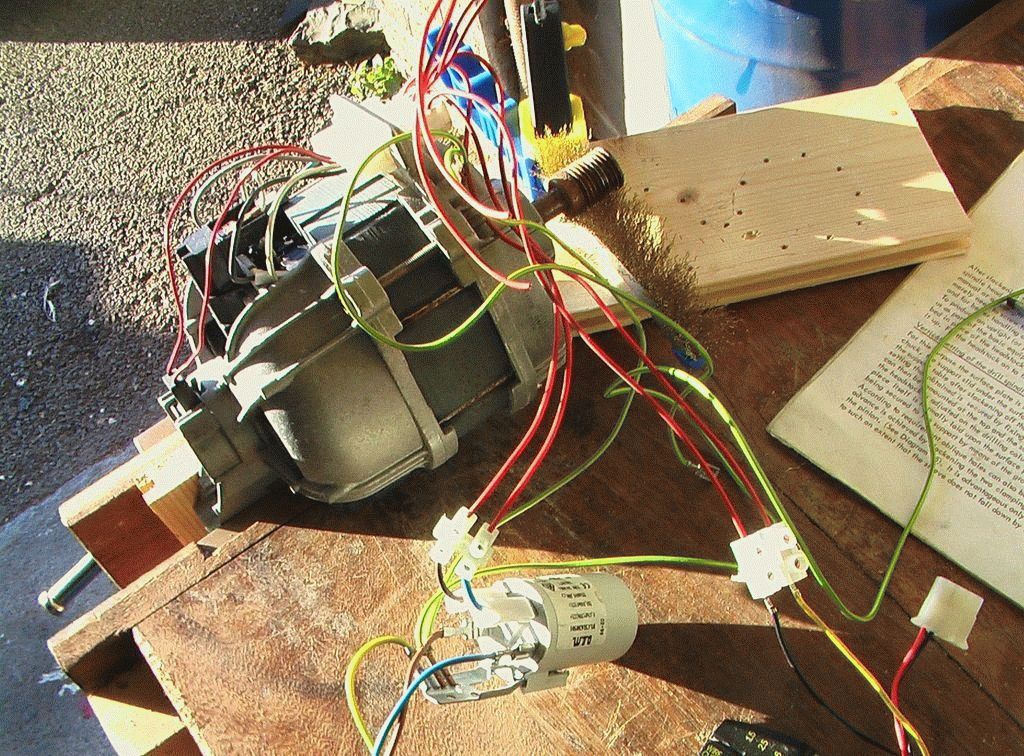

Подсоединение двигателя от стиральной машины – дело не сложное. Вам не пригодятся пусковые обмотки и конденсаторы, достаточно знать, как правильно подключить соединения.

Для этого:

• Соедините концы проводов от статора и ротора. Обязательно изолируйте место контакта.

• Остальные два провода подсоедините к источнику напряжения 220 Вольт.

Будьте осторожны! Во время подключения к электричеству произойдет запуск (включение) двигателя от стиральной машины. При этом он может сильно вибрировать, поэтому заранее обеспечьте мотору безопасное расположение.

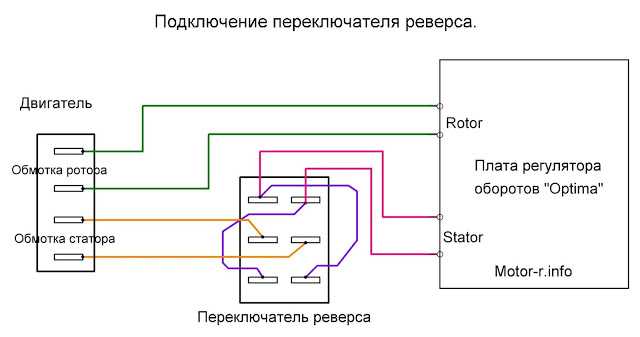

Подключение прошло успешно. Если вам нужно изменить направление вращения, поменяйте местами провода, ведущие к ротору. Смотрите схему на фото:

Этот вариант запуска подходит для деталей современных СМА. Как же подключить электродвигатель от старой стиральной машины? Работа кропотливее, чем в первом случае. Понадобятся реле пуска и кнопка без фиксации.

1. Настройте тестер в режим измерения сопротивления.
2. Прикладывайте щупы к обмоткам мотора, сравнивая показания. Нужно отыскать парные обмотки.

Важно понимать, что рабочая обмотка всегда показывает сопротивление меньше, чем пусковая.

По такой схеме подключается асинхронный двигатель стиральной машины:

Разберем подробнее, как по схеме подключить мотор СМА. Для этого расшифруем условные обозначения:

• SB обозначается кнопка-включатель. Она позволяет подключить к сети питания обмотку.
• ПО – это пусковая обмотка, позволяющая создавать крутящий момент. Вы можете его скоординировать в одну из сторон.
• ОВ – рабочая обмотка или обмотка возбуждения. Создает магнитное поле для вращения.

Вам нужно подать электричество на обмотку возбуждения. Для этого напрямую подключите ее к сети 220 Вольт. Кратковременное питание подается и к пусковой обмотке, только с помощью кнопки (SB).

Теперь вы знаете, как включить мотор (двигатель) от стиральной машины. Для его запуска нужно нажать кнопку. Изменение направления вращения происходит по предыдущему принципу – провода меняются местами.

Рабочий мотор от СМ можно применить в хозяйственных нуждах. Решили выложить двор плиткой? Изготовьте самодельный вибростол.

Вам понадобится одна плита, закрепленная подвижными деталями к основе. Запуск электродвигателя от стиральной машины будет способствовать движению плиты. Выпуская воздух из бетона, можно улучшить качество плитки, сделать ее прочнее и долговечнее.

Также можно сделать бетономешалку, только дополнительно понадобится еще бак. Внутрь бака устанавливаются металлические лопасти в виде буквы «П». Сливное отверстие закрывается. Как подключить двигатель стиральной машины к самодельной бетономешалке, можно увидеть на видео:

Если вы немного разбираетесь в технике и имеете желание что-то сделать своими руками, тогда вы найдете применение мотору. Как запустить двигатель от стиралки, вы уже знаете, поэтому приступайте к работе. Видео по теме вам поможет:

Небольшое предисловие.

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.
При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).

Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:).

Почему я об этом говорю?
Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:


Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин .

Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Фото 1 Пусковая кнопка.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья).

Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

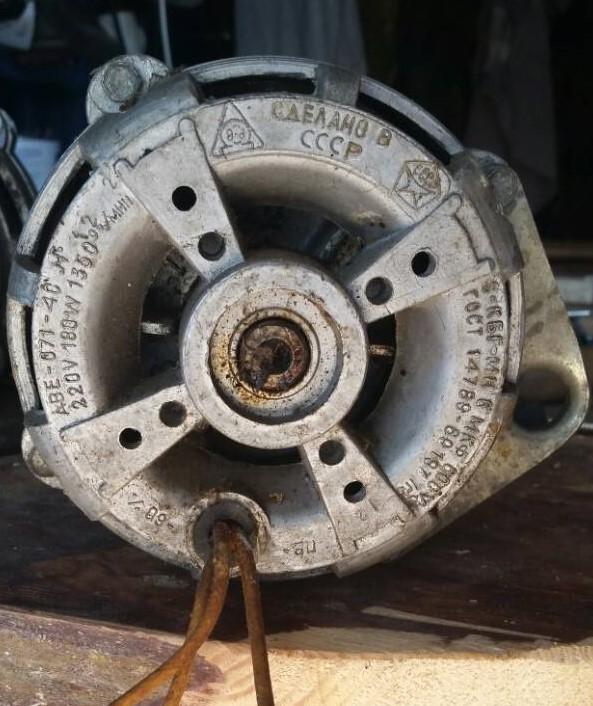

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.

Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом:
выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

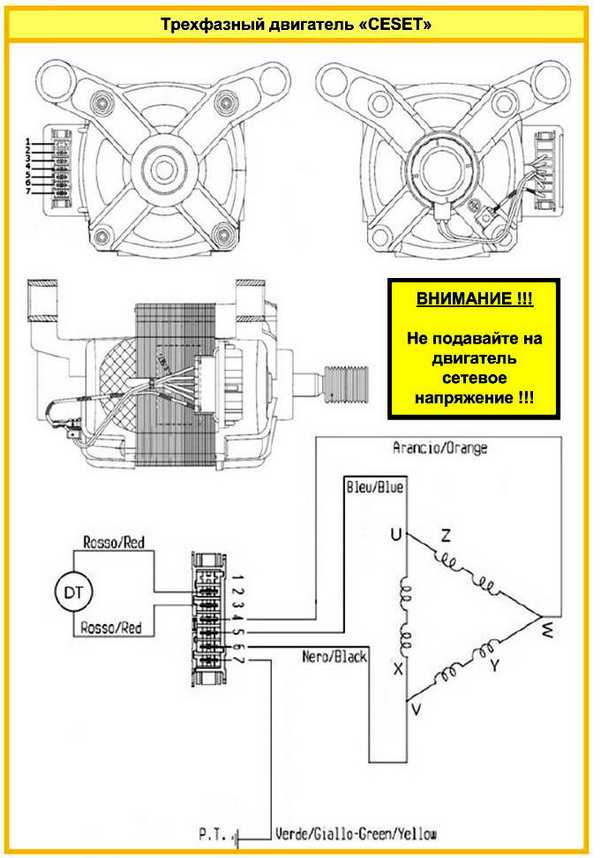

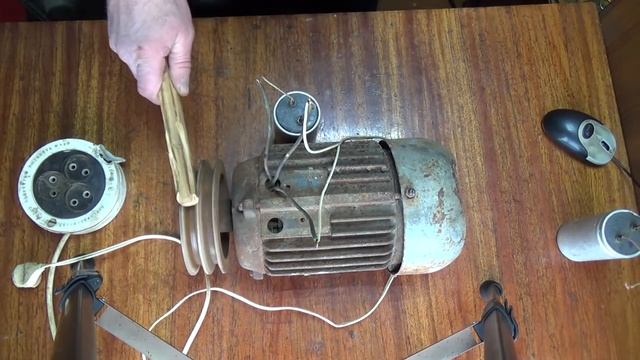

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.

Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше ,

Если оставить пусковую обмотку включенной на несколько минут , она может перегореть ,
так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.

Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».

Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.

Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать.

Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.

А теперь переходим к практике.

Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.
От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов.
Если все нормально — переходим к следующей стадии.

Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.
Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.

Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.

Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.

Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю.
Маркируем выводы двигателя, приклеив на них флажки из скотча.

Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.
Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.

Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).

Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1.

В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.

Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.

Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.
Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.

Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).

Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.

Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Если у вас сохранился двигатель от стиральной машины, то вы можете придумать, как его использовать. Например, вы можете сделать из него точильную машинку. Если зафиксировать на нем специальную насадку в виде круглого точильного камня, то вы сможете затачивать ножи, ножницы, топор и другие инструменты.

Так же вы можете применить электродвигатель от стиральной машинки и в строительстве. Например, при создании фундамента для будущего дома, вы можете сделать из него «вибратор», который пригодиться при усадке бетонного раствора. Так же его можно применить и в других целях. Двигатель может вращать различные насадки и приводить в движение какие-либо механизмы.

Используя свою фантазию и навыки в подобных делах, вы можете придумать самые разнообразные способы применения электродвигателя. И конечно, при воплощении любого варианта использования данного мотора, вам понадобиться его подключить.

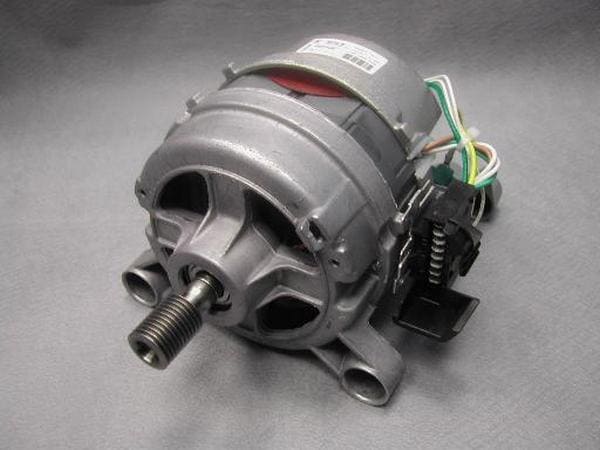

Как подключить электродвигатель современной стиральной машины?

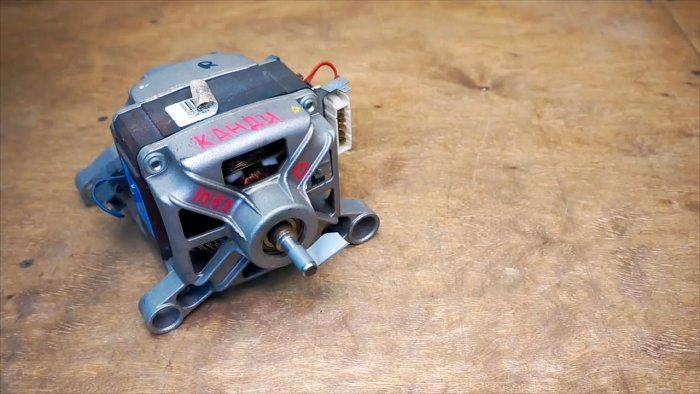

Если вам понадобилось подключить электродвигатель современной стиральной машинки к сети переменного напряжения двести двадцать вольт, то следует учитывать особенности данной детали. Их особенности заключаются в следующем:

• Они не нуждаются в пусковой обмотке.
• Для запуска не понадобиться пусковой конденсатор.

Для запуска нам понадобится нужным образом соединить провода на двигателе. Два белых провода, которые расположены слева, мы использовать не будем. Они необходимы для измерения оборотов электродвигателя. Следующий по очередности – красный провод. Он идет на обмотку статора. За ним находиться коричневый провод. Он так же направлен на одну из обмоток статора. Серый и зеленый провода подключены к щеткам двигателя.

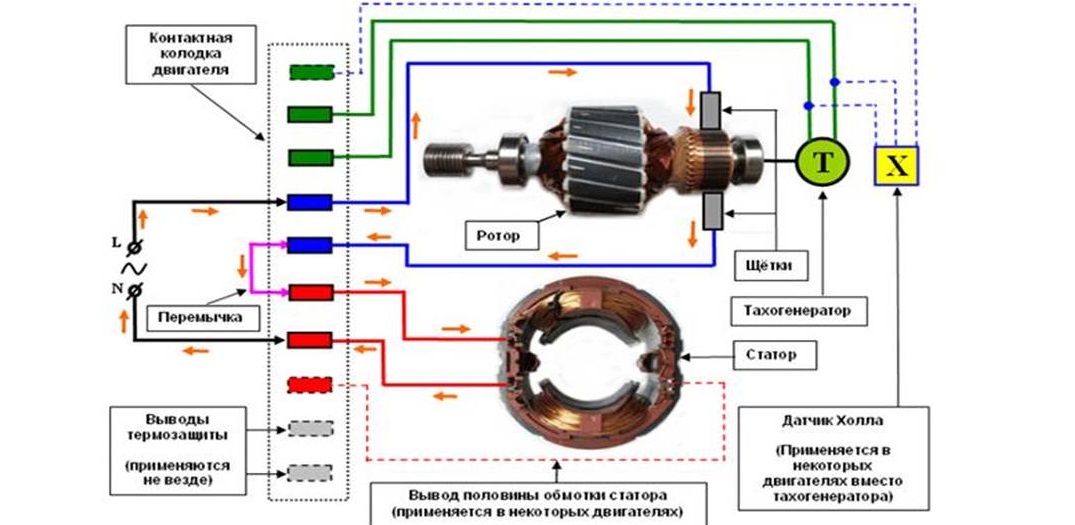

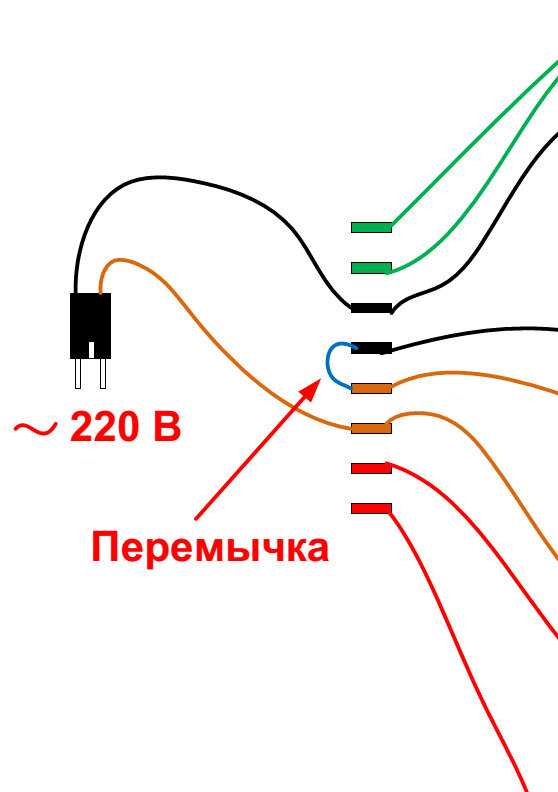

Для того, чтобы представить вам схему подключения более наглядно, мы подготовили следующую схему:

К одному из выводов обмотки мы подключим один провод 220 вольт. На следующую подключим одну из щеток. На оставшуюся щетку двигателя стиральной машины подсоединим второй провод 220 вольт. Так, как это показано на схеме ниже:

После этого, вы можете включить двигатель в сеть 220 и проверить его работоспособность. Если вы все сделали правильно, то увидите, как вращается движущаяся часть мотора и услышите шум его работы. Если все прошло нормально, значит двигатель готов к использованию. Кстати, при таком подключении он движется в одну сторону. А что необходимо сделать, чтобы изменить направления вращения? Смотрите схему:

Как вы видите из схематического отображения на рисунке выше, для того, чтобы сменить направление вращения нам понадобилось поменять местами подключения щеток электродвигателя. После переподключения двигателя вновь проверьте его работоспособность, подсоединив его к сети 220 вольт.

Кстати, для того, чтобы облегчить вам работу, мы решили добавить видео инструкцию. В которой описан весь процесс подключения двигателя от стиральной машинки к электричеству.

Способ подключения мотора от современной машинки в этой статье основан именно на том материале, который представлен в данном видео. Поэтому поблагодарим автора этого ролика и посмотрим его очень внимательно:

Как подключить мотор старой машинки?

Правильно подключить электродвигатель машинки не так уж и просто. Но если вы знаете, как это делается, то проблем это не доставит.

Вначале нам необходимо отыскать две пары вывода. Для того, чтобы понять, где они, мы можем воспользоваться мультиметром (тестером). Выберем один из выводов обмотки и подсоединим к нему щуп тестера. Оставшимся щупом мультиметра мы проверим другие выводы, чтобы найти парный.

Таким образом мы отыщем первую пару. Те два вывода, что остались, образуют еще одну пару. Теперь нам нужно понять, где пусковая и рабочая обмотка. Для этого нужно замерить сопротивление. У пусковой сопротивляемость будет больше.

Схема

И так, мы уже нашли рабочую и пусковую обмотку. Теперь мы можем подключить двигатель используя схематичный рисунок, который вы видите рядом. На схеме показано:

• ПО – пусковая обмотка. Она нужна для того, чтобы создать начальный крутящий момент в какую-либо сторону.
• ОВ – обмотка возбуждения. Она же называется рабочей обмоткой. Она нужна для создания магнитного поля вращения.
• SB – включатель (кнопка) для недолговременного включения ПО к электросети в двести двадцать вольт.

Если возникнет необходимость поменять сторону, в которую будет направлено вращение мотора, вам понадобиться сменить выводы ПО местами. При такой перемене направление вращения измениться на противоположное.

Когда будете проводить пробное подключение и запуск движка, не забудьте позаботиться о своей безопасности и сохранности окружающих. Обязательно зафиксируйте электродвигатель. Это предотвратит его сильные вибрации и лишние движения.

Надеемся, что данная запись помогла вам справиться с самостоятельным подключением мотора стиральной машинки. Продолжайте читать наш сайт и удачного дня!

В большинстве статей на тему изготовления чего-либо своими руками рекомендуется не покупать необходимые узлы, а использовать комплектующие от бытовой техники, отслужившей свой срок. Решение вполне рациональное. Часто упоминается электродвигатель от стиральной машинки б/у, который по своим характеристикам подходит для сборки многих технических устройств. Демонтировать его несложно. А вот с подключением электродвигателя от стиральной машины к сети 220/50 нередко возникают проблемы. Разберемся, как это грамотно сделать.

Марок и модификаций (серий) стиральных машинок довольно много. Следовательно, и схемы включения электродвигателей в сеть 220 В имеют отличия, а значит, и количество отходящих от них проводов разное.

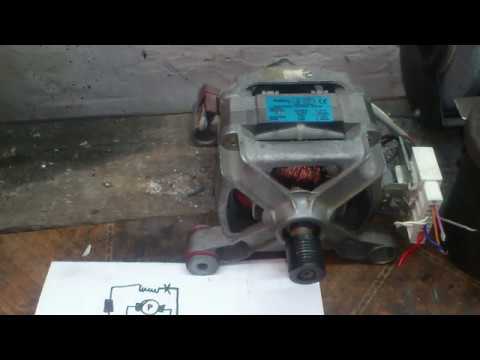

Подключение к сети коллекторного двигателя

Как разобраться в проводке? В некоторых моделях машинок (например, «Малыш») от двигателя отходит 4 провода, по 2 на статорную и роторную обмотки. Во многих полу- и автоматах их шесть (иногда и более), так как дополнительно в схему стиральной машинки включается тахометр, ряд датчиков. Они при использовании электродвигателя в каком-нибудь самодельном техническом устройстве не нужны, если только не собирается сложная схема. Но этим занимаются в основном те, кто профессионально разбирается в электротехнике. Таким людям что-либо подсказывать бессмысленно.

Провода к тахометру имеют белую изоляцию . Если оттенок ввиду ее изношенности определить сложно, то их находят по расположению на клеммнике и сопротивлению обмотки. Они всегда слева. Для контроля измеряется Rобм. Оно для тахометра равно 70 Ом.

Следующий – красный – понадобится для подключения электродвигателя. Этот провод соединяется с его статорной обмоткой. Необходимо при помощи мультиметра найти ему пару (способом прозвонки всех остальных проводов). Это должен быть провод коричневый. Такая методика исключает вероятность ошибки.

Оставшиеся выводы, как правило, с синей (серой) и зеленой изоляцией идут на щетки. Остается лишь установить перемычку. На практике провода обмотки и одной из щеток соединяются. Пример на рисунке:

Как изменить направление? Достаточно поменять местами провода. Вот так:

Порядок подключения асинхронного эл/двигателя

Здесь несколько сложнее, так как выводы идут непосредственно от обмоток, и определить их лишь по цвету не получится – возможна ошибка, так как у разных производителей стиральных машинок свое оформление изоляции.

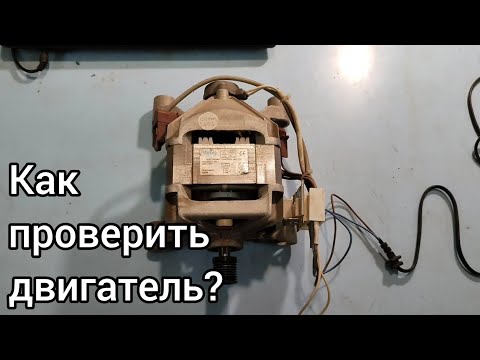

Принцип поиска пар проводов тот же. Берется один, и (положение «измерение сопротивления» с минимальным пределом) находится второй. Важно другое – правильно определить обмотку рабочую и пусковую. Последняя для дальнейшего подключения электродвигателя, как правило, не нужна. Поэтому при нахождении пар проводников следует фиксировать величины сопротивлений. У обмотки рабочей оно меньше.

Прямое подключение электродвигателя делается лишь для проверки его работоспособности. При сборке же какого-либо механизма придется его присоединять к сети 220/50 через схему. Вариантов достаточно много, в зависимости от специфики использования агрегата. Вот некоторые примеры:

Если электродвигатель достаточно маломощный, то его пусковая обмотка (ПО) не понадобится. Он запустится и так. Кнопка SB в этом случае включается в цепь обмотки рабочей.

Перед включением электродвигателя в сеть его необходимо обязательно зафиксировать на твердой ровной основе.

Двигатели от стиральных машин. Подключение двигателя от стиральной машины. Что сделать из двигателя от старой стиральной машины?

Двигатели от стиральных машин, вышедших из употребления, могут стать основой новых приспособлений, работа которых построена на вращении. К примеру, можно сделать наждак для заточки ножей, функционирующий от электричества, а также миксер и многое другое. Об этом и пойдет речь в статье.

Виды двигателей

Вращение вала стиральной машины осуществляется двигателем. Ему присущи различные конструктивные особенности. Мотор может быть коллекторного, асинхронного или электронного типа.

Двигатели от стиральных машин снимаются по-разному. В первую очередь следует отключить стиральную машину от электрического питания, канализационной сети и водопровода. В таком состоянии агрегат должен находиться не менее 10 часов. За это время конденсатор сможет разрядиться. Только после этого можно приступать к съему мотора.

Как снять асинхронный двигатель?

Провода, соединяющие асинхронный мотор и конденсатор, обрезать не следует. Батарея вытаскивается вместе с двигателем. Видов батарей множество. Она может выглядеть как металлическая или пластмассовая коробка. Как правило, батарея представляет герметичную конструкцию. В ней находится один или несколько конденсаторов, соединение между которыми параллельное.

Схема подключения агрегата также отличается. Обмотка может быть подключена напрямую в сеть. Другая модификация предполагает прохождение тока через конденсатор. Существующую схему менять нельзя. Ее нужно подключить к электропитанию, и асинхронный мотор начнет свое вращение.

Не следует прикасаться к деталям двигателя до тех пор, пока конденсатор не будет разряжен.

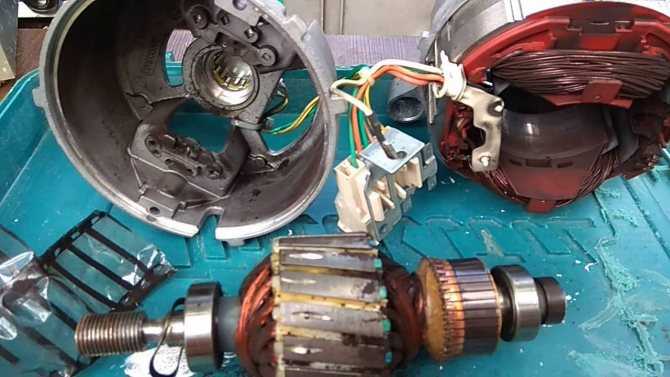

Как демонтировать коллекторный тип мотора?

Двигатель от стиральной машины коллекторной схемы относится к разряду низковольтных модификаций. На статоре находятся магниты постоянного действия, подключенные к постоянному напряжению.

На моторе присутствует наклейка, на которой указано нужное для работы напряжение. Подключение двигателя от стиральной машины коллекторной конфигурации предполагает подачу именно этого показателя.

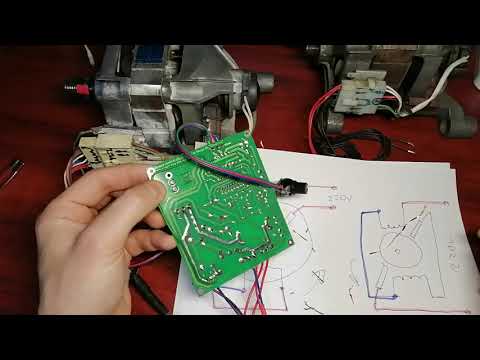

Электронный мотор

Электронная схема достается из стиральной машины вместе с блоком управления. На корпусе блока указан показатель напряжения, к которому следует подключать мотор. Очень важно соблюдать полярность, так как этот вид мотора не предполагает реверс.

Бывает, что подключение двигателя от стиральной машины осуществляется не сразу. В этом случае рекомендуется найти другие выводы, на которые подается нулевая фаза или логическая единица. После этого агрегат начнет вращаться.

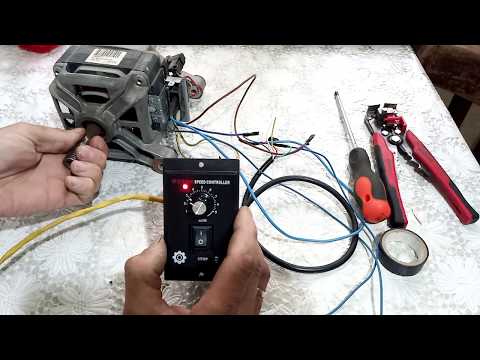

Как подключать электродвигатель современной стиральной машины?

Если вы решили, что делать со старым мотором, то вас наверняка заинтересует, как подключить электродвигатель к напряжению в 220 В.

Перед тем как приступить к непосредственному подключению, советуется ознакомиться с электрической схемой. В первую очередь обратите внимание на провода, идущие от двигателя. На первый взгляд их довольно много, но на самом деле не все они будут нужны. Для работы понадобятся только роторные и статорные провода.

Как разобраться с проводами?

Если рассмотреть переднюю часть колодки, то, как правило, первые два провода, расположенные слева, относятся к таходатчику. Они отвечают за регулировку оборотов двигателя стиральной машины. Эти провода для работы не понадобятся.

Далее следуют статорные провода красного и коричневого цвета и роторные провода серого и зеленого цвета. Эти четыре провода и потребуются для подключения двигателя.

В разных модификациях стиральных машин провода будут отличаться по цвету, но принцип их подключения остается неизменным. Просто следует найти нужные, прозвонив их мультиметром. С этой целью следует переключить аппарат на измерение силы сопротивления. Одним щупом следует касаться первого провода, а вторым искать его пару.

У тахогенеретора, находящегося в рабочем состоянии, показатель сопротивления равен 70 Ом. Эти провода заметны, но они не нужны.

Стиральная машина автомат

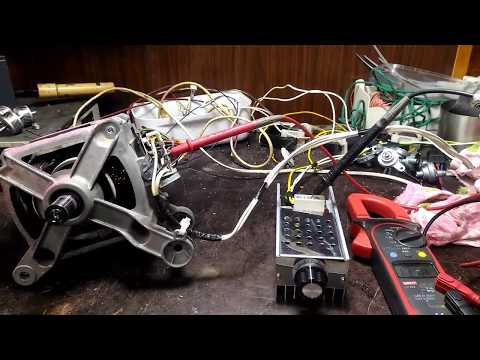

Как подключить двигатель от стиральной машины? После того как нужные провода будут найдены, надо осуществить их подсоединение.

С этой целью следует соединить один конец обмотки статора с щеткой ротора. Будет лучше сделать перемычку и изолировать ее. После этого остается конец роторной обмотки и провод, который ведет на щетку. Эти два конца и подключаются к сети. Как только на эти провода поступит напряжение, мотор начнет вращаться.

Двигатели от стиральных машин отличаются высоким уровнем мощности, поэтому следует быть осторожными, чтобы не травмировать себя. Советуется осуществить крепление мотора на ровной поверхности.

Если вы желаете, чтобы направление вращения двигателя поменялось, то следует перекинуть перемычку на другие контакты и поменять провода роторных щеток местами.

Если все сделано правильно, то мотор начнет свое вращение. Если же этого не произошло, то следует проверить рабочее состояние двигателя и только после этого делать какие-либо выводы.

Осуществить подключение мотора современной стиральной машины несложно, чего нельзя сказать о старых моделях. Схема их отличается.

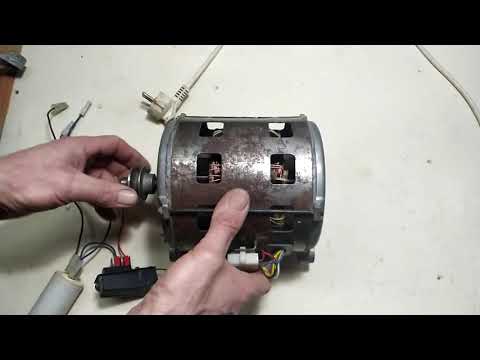

Как подключить мотор старого агрегата

Двигатели от стиральных машин, которые прослужили много лет, подключать труднее. Для нахождения проводов следует прозвонить все обмотки двигателя. Так вы найдете пары.

Мультиметр находится в режиме измерения сопротивления. Одним концом следует коснуться первого провода, а вторым по очереди искать его пару. Показатели сопротивления обмотки советуется записать. Они понадобятся.

Далее аналогичным методом отыскивается вторая пара проводов и фиксируется показатель сопротивления. В наличии оказывается две обмотки с разными показателями сопротивления. Следует определить, которая из них является рабочей обмоткой, а которая — пусковой. Подсказкой является показатель сопротивления. Обмотка, у которой он меньше, является рабочей.

Многие полагают, что запуск такого двигателя осуществляется посредством конденсатора. Это неправильное мнение, так как конденсатор используется в двигателях другой модификации, в которой отсутствует пусковая обмотка. В этом случае он может способствовать сжиганию мотора во время его работы.

Чтобы запустить двигатель такого типа, вам нужна кнопка или реле для пуска. Кнопка должна быть оснащена не подлежащим фиксации контактом. Можно использовать кнопку от дверного звонка.

Схема подключения двигателя от стиральной машины выглядит так: на обмотку возбуждения (ОВ) подается 220 В. На пусковую схему (ПО) подается такое же напряжение, только с целью запуска двигателя на короткий промежуток времени. Для ее отключения пользуются кнопкой (SB).

После всех манипуляций достаточно осуществить запуск двигателя. С этой целью нажимается кнопка SB и, как только мотор начнет вращение, отпускается.

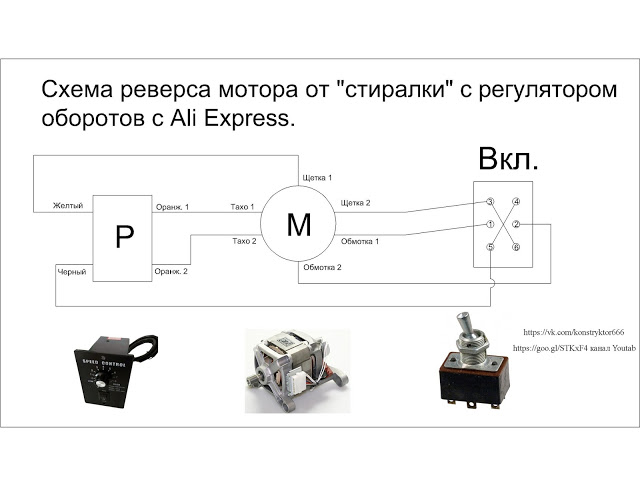

Для обеспечения реверса (вращения двигателя в другую сторону) следует поменять местами контакты обмотки.

Можно ли подарить мотору старой стиральной машины вторую жизнь

Многие задаются вопросом о том, что сделать из двигателя от стиральной машины. Рабочий мотор коллекторной схемы подойдет для конструкции разнообразных приборов. Некоторые из них будут рассмотрены в этой статье.

Точильный станок

Его может сделать любой мужчина, если у него имеется мотор от стиральной машины автомат «Индезит», «Аристон» и любой другой модели.

При креплении камня для заточки к двигателю изготовитель может столкнуться с проблемой: диаметр отверстия камня не соответствует диметру вала двигателя. Советуется применить дополнительную деталь, которая вытачивается на токарном станке. Изготовление такого переходника не является сложным. Главное — знать показатель диаметра вала. В наличии должен быть не только переходник. Также надо подготовить гайку, шайбу и специальный болт.

Резьба на гайке нарезается в зависимости от того, в какую сторону будет направлено вращение двигателя. Для вращения по часовой стрелке делается левосторонняя резьба, а против часовой стрелки — правосторонняя. Если не придерживаться этого правила, то камень начнет слетать, так как процесс пойдет на раскручивание.

Если имеется гайка с резьбой, не подходящей по направлению, то можно поменять направление вращения. С этой целью провода обмотки меняются местами.

Можно задать двигателю противоположное вращение, не применяя конденсатор. После того как рабочая обмотка подключается к напряжению в 220 В, камень резко прокручивается в нужную сторону.

Показатель частоты оборотов точильного камня не должен превышать 3000 в минуту. В противном случае камень разорвется.

При применении подобного агрегата в домашних условиях специалисты советуют использовать мотор, частота которого равна 1000 оборотов в минуту.

Точильный станок, сделанный своими руками, необходимо оснастить дополнительными элементами. Они будут служить защитой от пыли и осколков камня при работе.

Кусок металла толщиной около 2 мм можно использовать как кожух.

Как сделать вибростол

Используя двигатель от стиральной машины автомат фирмы «Аристон», «Ардо» и др., можно сделать вибростол. Он нужен для производства плитки для выкладывания садовых дорожек.

Конструкция вибростола не отличается сложностью. Она включает ровную плиту, скрепленную с основанием подвижными соединениями. Работа коллекторного мотора приводит плиту в движение. В результате из бетона выкачивается воздух, что делает качество плитки выше.

Положение коллекторного двигателя задается в соответствии со схемой. Если его установить не на то место, то стол не сможет правильно функционировать, и производство качественной плитки не получится.

Как сделать бетономешалку

Двигатель от старой стиральной машины можно использовать и для создания бетономешалки. Это изделие не предназначено для промышленных объемов, но для хозяйственных нужд вполне пригодно.

Чтобы сделать бетономешалку из старой стиральной машины, понадобится не только мотор, но и бак. В емкость бака с активатором вставляется пара лопастей, которые похожи на букву «П». Из бака стандартный активатор следует предварительно убрать. Сделать детали несложно. С этой целью берется полоса из стали толщиной около 5 мм. От нее отрезается нужное количество материала, который сгибается. Две лопасти располагаются с тем учетом, чтобы они составляли прямой угол. Они подсоединяются к баку через отверстие, где находился активатор.

Отверстие в баке, через которое осуществляется слив воды, нужно закрыть. При правильной сборке конструкции можно подключать двигатель.

В зависимости от того, сколько бетона вы собираетесь замешивать, подбирается показатель мощности двигателя. При небольшом объеме можно монтировать мотор с одной фазой. Если предполагается замешивание бетона больших объемов, то устанавливается более мощный агрегат

Следует помнить и о временной передаче. Ее надо заменить редуктором. Он снизит количество оборотов двигателя.

Куда приспособить двигатель от стиральной машины. Мотор от стиральной машины-автомат, подключение Самоделки из мотора от стиральной машины автомат

Приходит время, когда «домашняя помощница» верно служившая вам много лет ломается, а чинить ее уже нецелесообразно. Возникает необходимость купить новую стиральную машину, ну а что делать со старой? Можно унести ее на помойку, но это будет поступок нехозяйственного, непрактичного человека, ведь в стиралке спрятано столько полезных вещей, которые могут сослужить хорошую службу. Давайте поговорим о применении двигателя и других деталей стиральной машины в хозяйстве. Надеемся, вы передумаете выкидывать свою старую машинку.

Какие запчасти машинки можно приспособить?

Всем известно, что стиральная машина автомат – это сложный бытовой прибор, состоящий из довольно большого количества элементов и чем современнее автоматическая машинка, тем больше в ней всяких деталей. О том, можно прочитать в одной из статей нашего сайта. Если провести опрос людей на улице, то наверняка окажется, что у каждого десятого в гараже, сарае, на даче хранится старая стиральная машинка, которую вроде и выбросить жалко, в то же время и неизвестно, что с ней делать. Какие части старой машины можно приспособить для дела?

• Эл. двигатель. Если у старой машины работает эл. двигатель, то это уже само по себе клад. Аккуратно извлеките его из корпуса, отсоединив все провода, протрите, заверните в тряпочку и уберите в надежное место.
• Барабан. Барабан стиральной машины автомат сделан из качественной нержавеющей стали, применений у него масса, поэтому его нужно также вытащить из корпуса и сохранить.
• Крышка люка. Тоже довольно полезная вещь, причем пригодится не только сама крышка, но и ее детали.
• Ножки, хомуты, шланги, эл. проводка. Все это может пригодиться куда угодно.
• Пружины и противовесы. Пружины на машинках играют роль амортизаторов, они очень мощные, а противовесы хороши тем, что они тяжелые, но компактные – оставляем и то и другое.
• Корпус стиральной машины. После извлечения всего полезного, верните на место стенки машинки, сам корпус также может быть полезен.

Важно! Если вам не чужда работа с электроникой, можете оставить блок управления. На управляющей плате много полупроводниковых элементов, которые можно использовать для починки электроприборов и для изготовления полезных в хозяйстве штуковин.

Для чего применить двигатель машинки и как его подключить?

Рабочий эл. двигатель от стиральной машины автомат или полуавтомат может стать основой для очень нужных в домашнем хозяйстве приборов. Наиболее распространенное применение – эл. наждак для заточки ножей, инструментов, сверл и прочего. Сделать такой наждак не очень просто, но все-таки возможно. Первая и основная проблема заключается в том, как закрепить точильный камень на валу двигателя.

Диаметр отверстия точильного камня, как правило, не соответствует диаметру вала эл. двигателя от стиральной машины. Значит необходимо изготовить фланец, который бы с одной стороны запрессовывался на вал, а с другой имел резьбу для того чтобы можно было одеть и закрепить точильный круг. Профессиональные мастера рекомендуют приспособить в качестве фланца обрезок стальной трубы на 32 мм. Что делаем?

1. Берем обрезок стальной трубы на 32 мм. Длинна обрезка должна быть см 15-20, сильно длинный не подойдет.
2. На одном конце обрезка трубы нужно нарезать резьбу, длина резьбы должна минимум в 2 раза превышать толщину точильного круга.

Очень важно! Резьба в обязательном порядке нарезается в противоположную сторону вращения вала эл. двигателя. Иными словами, если вал эл. двигателя вращается по ходу часовой стрелки, значит, резьбу делаем против часовой стрелки, иначе точильный камень будет слетать.

1. Нагреваем паяльной лампой другой конец обрезка трубы и запрессовываем его на вал, после того как труба остынет она прочно соединится с валом. Для упрочения соединения, можно дрелью просверлить место стыка трубы с валом двигателя поперек и вкрутить в отверстие болт, затянуть гайкой. Если есть сварка, то можно ею фланец к валу прихватить – будет идеально.
2. Теперь берем три подходящие по размерам гайки и две соответствующие шайбы. Накручиваем первую гайку на фланец до упора, пока не кончится резьба. Далее одеваем шайбу, затем точильный круг, затем снова шайбу и гайку. Все хорошо затягиваем и в конце прикручиваем контргайку.

Главное сделали, теперь наша задача закрепить двигатель так надежно как это возможно. Посмотрите, какие отверстия для крепежных элементов есть на эл. двигателе, здесь все индивидуально, исходя из этого, делайте подставку. Самое простое – скрутить подставку из небольших уголков, а уж затем закрепить наждак на верстаке.

Обратите внимание! Для установки двигателя на верстак можно использовать кронштейн от стиральной машины, на некоторых автоматических машинах устанавливают хорошие крепления, которые вполне можно использовать.

Еще один ответственный этап работ по изготовлению наждака — подключение эл. двигателя к электросети. Рассмотрим простейший вариант.

• Берем мультиметр и проверяем проводки-выводы мотора.
• Нам необходим вывод рабочей обмотки. Чтобы его обнаружить, нужно произвести замеры сопротивления, если прибор на одном из выводов покажет значение близкое к 12 Ом, значит это и есть рабочий вывод.
• Подключаем рабочий вывод к электросети (220В).
• Без пускового устройства наш наждак не запустится даже после того, как мы подключили его к сети, поэтому, чтобы наждак начал вращаться его нужно с силой крутануть рукой. Действуйте аккуратно, и ваша рука заменит пусковое устройство.

Существует еще варианты применения электродвигателя от стиральной машины, но принцип применения точно такой же. Его ставят на небольшие самодельные зернодробилки и измельчители травы, бытовые бетономешалки и даже на маленькие пилорамы. Описывать нюансы изготовления каждого электроприбора мы не будем, проведите аналогии самостоятельно.

Как использовать барабан?

Барабан из нержавеющей стали это великолепная прочная деталь, из которой много что можно изготовить. Какие самоделки можно изготовить своими руками на основе барабана стиральной машинки? В сети Интернет немало можно найти видео о том, как люди делают из барабана жаровни для барбекю, а также шашлычницы. Действительно, вещь великолепная, а сделать ее ничего не стоит.

1. Вытаскиваем барабан из корпуса стиральной машины вместе со шкивом и валом.
2. Ставим барабан прямо на колесо люком вверх, вот вам и импровизированная жаровня.
3. Можно болгаркой срезать переднюю часть бака (возле люка), чтобы расширить рабочую часть жаровни. Также в нее будет удобно класть дрова.

К сведению! Шашлычница из барабана получается великолепная, ведь барабан испещрён огромным количеством маленьких отверстий, через которые воздух равномерно поступает к углям раздувая их и обеспечивая необходимый жар.

Также в сети немало видео о том, как из барабана сделать небольшую коптильню. Очень интересный и практичный вариант использования барабана, который мы опробовали сами и с удовольствием поделимся опытом. Как делается коптильня?

Еще умельцы делают из барабана стиральной машины пуфы и футуристичные абажуры для люстры. Пуф сделать несложно. Берем подушку, вырезаем из ДСП квадрат, соответствующий по размеру взятой подушке. Прибиваем мебельным степлером подушку к ДСП. Далее берем простейшую карточную петлю, прикручиваем с одной стороны к ДСП с подушкой, а с другой к верхней части стенки барабана. У нас получился пуф с откидывающейся крышкой, а внутри пуфа можно хранить мелкие вещи.

Оформить пуф можно раскрасив внешние стенки барабана красками. На фото и видео в сети Интернет представлено немало вариантов, как это сделать. Также можно не морочиться и обтянуть внешний каркас пуфа красивой тканью.

К сведению! Пуфы из барабана стиральной машины довольно крепкие и прослужат вам много лет.

Чтобы сделать футуристичный абажур в детскую комнату, необходимо сделать следующее:

1. из большого куска текстолита (или другого негорючего материала, не проводящего электричество) вырезаем круг по размеру люка барабана;
2. болгаркой отрезаем дно барабана;
3. вырезаем в кругу из текстолита отверстие для патрона и крюка;
4. вставляем патрон в круг из текстолита и подвешиваем его на крюк;
5. надежно крепим круг из текстолита к барабану на болты так, чтобы круг полностью прикрывал люк;
6. барабан с патроном висит под потолком, теперь вкручиваем лампочку (через заранее вырезанное дно барабана) и любуемся результатом работы.

Какие только самоделки не делают люди из барабана стиральной машины своими руками. Мы перечислили и описали лишь малую часть. Барабан приспосабливают как емкость для мытья грибов и плодов, выращенных в огороде. Очень удобно, закладываешь овощи в барабан, из шланга вливаешь воду через люк, а вода вместе с грязью через отверстия выливается наружу. На выходе овощи или грибы чистые.

Также барабан можно использовать как емкость для рассады или ограничитель роста кустарников и многолетних растений. С рассадой понятно, пояснять не будем, а вот об ограничителе поговорим подробнее. Некоторые кустарниковые растения, которые дачники любят сажать у себя на участке, имеют свойство разрастаться вширь (малина, жимолость, бересклет). Так вот, если насыпать в барабан от стиральной машины чернозем, а в него посадить, например куст малины, затем закопать барабан в землю, малина не может расползтись по участку.

Есть и другие варианты применения барабана стиральной машинки. Главное включить свою фантазию, не лениться что-нибудь делать своими руками, и возможно вы станете одним из авторов новой самоделки, созданной из барабана отслужившей стиральной машины.

Как применить дверцу люка?

Мы убедились, что из мотора и барабана стиральной машины можно многое сделать, но как применить остальные детали, например дверцу люка. Нет ничего проще. Дверца люка стиральной машины с горизонтальной загрузкой очень прочная, к тому же она легко снимается. Ей можно найти самое разное применение.

Важно! Сложность установки крышки люка на будку или окошко парилки своими руками заключается в том, чтобы правильно вмонтировать замок, чтобы фиксирующий крючок плотно входил.

Ножки, хомуты, противовесы и другие полезные мелочи

В каких самоделках могут быть использованы ножки стиральной машины? Ножки стиралки хороши тем, что они очень прочные и их можно регулировать по высоте. Прикрутите их к тяжелому предмету мебели, например шкафу с одеждой и вы сможете сделать его выше или ниже. Если прикрутить ножки от стиралки к верстаку, то можно регулировать его по высоте, что позволит сделать работу более удобной.

Хомуты и проводку можно использовать в процессе починки электроприборов своими руками. Тем, кому не чужда работа с мультиметром и паяльником обязательно пригодится эта мелочевка. Противовесам также можно найти применение. В старых стиральных машинах противовесы делали в основном из чугуна их можно сдать в утиль, но можно и в хозяйстве использовать. Например, для того, чтобы придавливать емкость с капустой во время засолки, кстати, для этих целей подойдет и бетонный противовес, он достаточно мал и достаточно тяжел.

Подводя итог, отметим, оказывается некоторые детали «отжившей» стиральной машины можно применить для создания нужных в хозяйстве вещей. Это касается не только мотора, но и барабана, люка, проводки, хомутов, противовесов, да и самого корпуса. Если у вас есть время и желание подарить частям старой стиральной машины вторую жизнь, сделайте это, потраченные силы вам окупятся.

Куплена новая стиральная машина, а двигатель старой еще работает? Тогда не стоит выбрасывать агрегат на свалку, ведь самоделки на основе двигателя от стиральной машины будут всегда полезны в повседневной жизни. Какие самоделки возможно сделать? Домашние умельцы придумали множество самоделок с двигателем от машинки автомат или от старого стирального агрегата и выложили много советов на ютубе. Но на ютубе можно растеряться от обилия предложенных самоделок, поэтому стоит рассмотреть наиболее популярное применение двигателя от стиральной машины.

Разборка стиралки

Для мастера старая стиральная машина может стать настоящим кладом. Даже если планируется создать самоделки из двигателя от стиралки, не стоит пренебрегать и другими полезными деталями. Из машинки, кроме двигателя, можно извлечь:

• Барабан. Эта деталь сделана из прочной нержавейки и ей найдется масса применений при изготовлении самоделок.
• Хомуты, болты и шланги. То, что в хорошем состоянии, вполне годится для повторного использования.
• Проводка. Чтобы подсоединить двигатель стиральной машины к изготовленной самоделке, понадобятся проводка.

• Пружины. Амортизирующие пружины в стиралках всегда очень прочные и могут пригодиться.
• Реле. Оно есть во всех стиральных машинках, только в автоматах они более современные. Если реле работает и есть опыт, то можно изготовить самоделки с таймером.
• Корпус. Любой корпус может быть полезен, из него получится много полезных вещей.

Можно ознакомиться, какие детали могут оказаться полезными для самоделки из двигателя от стиральной машины, на видео.

Варианты использования двигателя от стиральной машинки

Что можно сделать из двигателя от стиральной машины? Как уже говорилось, на ютубе мастерами-умельцами предложено множество полезных советов, но наибольшей популярностью пользуются те, которые помогают сделать жизнь в частном доме намного легче. Рассмотрим наиболее популярные идеи.

Бетономешалка

Часто возникает необходимость замеса небольшого количества бетонной смеси, и брать в аренду бетономешалку не выгодно. Сделанная своими руками бетономешалка будет работать не хуже, только выгружать бетон из нее будет не очень удобно.

Для этого понадобится корпус от старой бочковой машинки (от стиралки-автомат не подойдет). Далее нужно сделать следующее:

• Заделать отверстие для слива воды. Это не сложно, достаточно поставить на него заглушку.
• Сделать лопасть. Ее можно изготовить из 2 полос прочной стали или использовать прочный барабан. Для этого сердцевина барабана оставляется целой, а из окружности вырезается 4 лопасти (получается крестовина). Лопасти согнуть в одном направлении под углом 90 градусов.
• Через отверстие для активатора вставить вал и приварить к нему лопасти.
• Установить на место двигатель и присоединить его к валу. Для замеса ведра бетона достаточно «родного» двигателя от стиральной машинки, если же требуется мешать объемы побольше, то стоит установить помощнее (если есть возможность, то рекомендуется поставить двигатель от машинки-автомат).

На видео показан процесс превращения стиральной машины в бетономешалку.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

• Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
• Проделать внизу отверстие для удаления готовых кормов.
• Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
• Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
• Вырезать в крышке отверстие для засыпания сырья.

• Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

Когда стиральная машина ломается, и ее уже нецелесообразно ремонтировать, то появляется необходимость приобретения новой. Не спешите выбрасывать старую стиральную машинку. Если , то зачем добру пропадать. Из него можно сделать множество полезных вещей, которые пригодятся вам по хозяйству. Давайте рассмотрим, что же можно сделать из двигателя от старой стиральной машины.

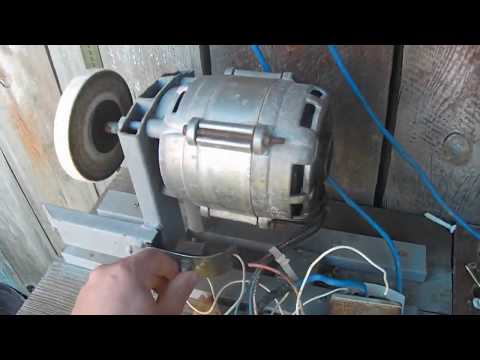

Электрический наждак из двигателя стиральной машинки

Одним из вариантов применения двигателя от машинки является изготовление электрического наждака . Это приспособление будет очень нужным в домашнем хозяйстве. Благодаря ему можно быстро наточить нож, сверло, ножницы и любой другой режущий инструмент. Конечно, задача не одна из легких, но при умелом подходе все можно сделать достаточно быстро.

Первая и самая главная задача – это присоединить точильный камень к самому двигателю, а точнее, к валу двигателя. Проблема заключается в том, что основной диаметр отверстия в точильном камне и диаметр вала двигателя стиральной машинки совершенно разные. Эта проблема решается. Нужно подготовить специальный фланец, который будет иметь две разные стороны. С одной стороны будет необходимая резьба, чтобы надежно закрепить наждачный круг, а с другой стороны будет запрессовываться вал двигателя. Для изготовления фланца потребуется небольшой кусок стальной трубы диаметром 32 миллиметра.

Процесс изготовления фланца:

• Берем необходимую трубу (на 32 миллиметра). Длина трубы не должна превышать 20 сантиметров.
• Теперь нужно нарезать резьбу на одном из концов трубы. Для надежной фиксации фланца на валу необходимо, чтобы толщина наждачного круга была в два раза меньше длины резьбы. Очень важно учитывать направление резьбы. Она должна нарезаться в противоположенную сторону вращения вала двигателя. В противном случае точильный камень просто слетит с вала при вращении.
• Другой конец вала нужно нагреть при помощи паяльной лампы и запрессовать на валу. После остывание труба надежным образом закрепится на валу. Для более прочного соединения можно сварить трубу с валом. Если же сварка отсутствует, то можно просто просверлить отверстие и соединить при помощи болта с гайкой.
• Теперь нужно подобрать три гайки и две шайбы необходимого размера. На конец трубы с резьбой накручиваем одну гайку до упора, надеваем соответствующую шайбу, затем наждачный круг, потом еще одну шайбу и закручиваем все это второй гайкой. Закручивать все нужно плотно, а в конце еще и закрепить третьей гайкой.

Главная задача выполнена, теперь нужно закрепить двигатель надежным образом. Подставка для крепления изготавливается в зависимости от наличия отверстий для крепления на самом . После изготовления подставки закрепляем двигатель на верстаке. Кронштейны для двигателя на некоторых стиральных машинках отлично подойдут для крепления на верстаке.

Подключение к электросети

После того как двигатель с наждаком закреплены на верстаке нужно подключить его к электропитанию.

На этом процесс изготовления электрического наждака заканчивается. Устройство готово к работе.

Изготовление газонокосилки из двигателя стиральной машинки

Технология изготовления корморезки

Корморезка готова к работе. Благодаря такому устройству всего за один час можно переработать до 100 килограмм сырья различно города.

Изготовление бетономешалки из двигателя стиральной машинки

Если у вас намечается стройка, то не спешите выбрасывать свою старую стиральную машину. Из нее можно сделать полноценную бетономешалку, которая значительно облегчит вам процесс строительства.

Процесс выполнения работ по изготовлению бетономешалки

Делаем генератор из двигателя стиральной машинки

Из двигателя машинки можно сделать генератор на 12 В. Чтобы его сделать не потребуется большой работы и множества дополнительных материалов. Все, что необходимо, это 32 магнита специального размера (20 x 10 x 5 миллиметров).

Весь процесс переделки заключается в том, что нужно снять слой сердечника и установить специальные магниты. На роторе имеется четыре полюса, на каждый полюс устанавливается по восемь магнитов. На токарном станке нужно снять небольшой слой сердечника и в эти углубления установить магниты. Затем полюса необходимо залить эпоксидной смолой, предварительно обернув их бумагой. Теперь нужно установить новые подшипники. Отыскать рабочую обмотку, а старые провода отрезать. Генератор готов к работе.

Если обладать фантазией, рабочими руками и необходимыми познаниями, то на основе приведенных выше примеров можно собрать другие приспособления и устройства различного назначения. Все основополагающие принципы изложены на примерах выше. Аналогия производства в большинстве случаев будет такой же, за исключением характерных нюансов.

Из деталей от стиральной машины, независимо от её состояния и типа, можно сделать разнообразные полезные устройства и приспособления.

Они могут выполнять различную механическую работу, а также играть роль генераторов свободной резервной энергии. Для изготовления самоделок с электродвигателем сгодятся корпуса, проводка и прочие запчасти.

Варианты приспособлений

Ниже описывается, что можно сделать из старой стиральной машины. Эти устройства будут полезными для хозяйства, строительства, садоводства и ремонта.

Самая распространённая самоделка — это наждак . Поскольку диаметры вала мотора и точильного камня отличаются, потребуется смастерить согласующий переходник. Его роль сыграет кусок 20-сантиметровой трубы. На конце последней следует сделать резьбу, чтобы она была вдвое длиннее, чем точильный камень. Её направление должно быть противоположным вращению мотора. Это необходимо для того, чтобы точильный круг не открутился и не слетел.

Переходник следует закрепить на валу мотора. Затем нужно будет просверлить там отверстие, и вкрутить болт и гайку, чтобы окончательно зафиксировать наждачный круг с переходником. Останется укрепить самоделку на надёжном основании.

Мощности мотора от стиральной машины хватит для небольшого токарного или барабанно-шлифовального станка . В первом случае можно медленно обработать цилиндрическую заготовку. Для более надёжного закрепления следует применять опору, которая защитит мотор от чрезмерных боковых нагрузок. Во втором случае на вал двигателя надевается цилиндр, на который надета шлифовальная бумага. Внутри его также следует установить стальной пруток, с помощью которого можно закрепить на валу мотора.

Старая стиральная машина активаторного типа может превратиться в небольшую бетономешалку. Для этого следует:

• Сделать лопасти, для чего необходимо вырезать из 4−5-миллиметровой стали заготовки, соединить под прямым углом (в виде буквы П), и сварить.
• Прикрепить деталь на место активатора.
• Подключить двигатель к сети (см. ниже).
• Останется только положить нужные стройматериалы в бак.
• Мощность мотора в этом случае будет достаточной для небольших объёмов.

Можно также сделать корморезку. Помимо двигателя, потребуется барабан от стиральной машины. Нужно изготовить две заточенные лопасти, играющие роль ножей. Барабан прикрепляется к опорной раме болтами. В его нижней части следует проделать выводное отверстие. Одна лопасть с ножом устанавливается на дне, а другая — ближе к верхней части. На отверстие спереди барабана необходимо приладить крышку, чтобы корм не разлетался по сторонам.

Ещё одна возможная самоделка — это газонокосилка. Она будет работать ничуть не хуже, чем заводская. Для её изготовления потребуются:

Вначале необходимо сварить квадратную раму с осями. В основании, которое прикрепляется с нижней её стороны, следует проделать отверстие для вала мотора, а затем закрепить его. Из более длинных труб следует изготовить П-образную ручку. На её горизонтальную часть надевается резиновый кожух, чтобы было удобнее держать. К мотору подсоединяется провод с выключателем. Если планируется использование для обрезания мокрой травы, то необходимо тщательно изолировать все токопроводящие части.

Наконец, последнее устройство, что можно сделать из стиральной машины-автомата, — это генератор . Асинхронный двигатель потребует доработки. Необходимо разобрать его, прорезать в роторе пазы, в которые надо вставить и приклеить холодной сваркой неодимовые магниты. Рабочую обмотку нужно будет подключить к контроллеру, который стабилизирует и выпрямляет индуцируемый в ней ток и обеспечивает заданное напряжение.

Такой генератор будет способен питать светильник либо заряжать аккумулятор. Ротор может приводиться в движение с помощью дрели, шуруповёрта, или педального механизма. Возможны также другие варианты.

Виды моторов

В более старых стиральных машинах применялись асинхронные электродвигатели. Они состоят из статора с обмоткой и цилиндрического ротора, который приводится в движение вращающимся магнитным полем. Они отличаются низкой шумностью, простотой конструкции, и достаточно высокой мощностью. Но также есть и минусы — это большие габариты и вес, сложность плавного регулирования скорости, и невысокие КПД и крутящий момент. Они также не могут работать в качестве генератора без переделки.

Наиболее распространёнными являются двухфазные асинхронные двигатели . У них есть рабочая и пусковая обмотки. Первая подключается напрямую, а вторая — через фазосдвигающий конденсатор. В настоящее время асинхронные моторы в стиральных машинах не используются.

Коллекторный двигатель применяется во всех современных стиральных машинах-автоматах. Работает от постоянного и переменного тока. Состоит из статора и ротора, магнитные поля которых взаимодействуют, в результате чего последний вращается. Он оснащён коллектором, через который на обмотку подаётся напряжение через щётки. Достоинства — высокий крутящий момент и немалая скорость вращения, которая может легко и плавно регулироваться. Коллекторные моторы также способны работать в режиме генератора с внешним возбуждением.

Инверторный двигатель соединяется напрямую с барабаном. Он отличается достаточно сложной конструкцией. Этот мотор может работать в качестве эффективного генератора, если производитель электродвигателя установил в роторе магниты, благодаря которым в статоре будет индуцироваться ток немалой силы.

Подключение и проверка

Необходимо убедиться в том, что выбранный мотор работает. Для этого следует определить выводы обмоток с помощью тестера или мультиметра. Чтобы проверить работоспособность коллекторного мотора, надо подключить один провод кабеля с вилкой к одной щётке, а другой — к выводу обмотки. Свободные проводники соединяются между собой. Если двигатель исправен, то ротор начнёт вращаться.

Асинхронный мотор подключается по-другому. Вначале нужно определить рабочую и возбуждающую обмотки. Первая будет иметь большее сопротивление. К ней питание подаётся напрямую, а к возбуждающей — через фазосдвигающий конденсатор.

Морально устаревшая или вышедшая из строя бытовая стиральная машина содержит в своем составе достаточно много конструктивных элементов, которые, побывав в руках умельцев, смогут пригодиться в домашнем хозяйстве. К таким узлам относятся различные выключатели и реле, шкивы, барабан из нержавеющей стали и др. Однако чаще всего встречаются самоделки с использованием двигателя от стиральной машины.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются . Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр. ). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

• малыми габаритными размерами;
• значительным пусковым моментом;
• простой схемой управления;
• высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума.

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора. Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

• высоким КПД;
• большой мощностью;
• длительным сроком эксплуатации;
• низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).

Демонтаж и подключение электродвигателей

Извлекая б/у электромотор из корпуса стиральной машины, необходимо учитывать некоторые нюансы.

снимают вместе с конденсатором . При этом конденсатор необходимо разрядить, в противном случае можно получить удар током.
1. На статоре низковольтного коллекторного электромотора установлены постоянные магниты, попеременно подключаемые к источнику тока . На корпусе такого двигателя должна быть информационная табличка с указанием величины и полярности подключаемого напряжения.
2. Инверторные электродвигатели демонтируют вместе с блоком электронного управления . На корпусе последнего также имеется табличка (наклейка), где указана величина питающего напряжения и его полярность.

Прежде чем запустить двигатель от стиральной машины, необходимо разобраться в назначении его проводов и правильно их подключить. У разных производителей они имеют различные цвета, поэтому предварительно их необходимо «прозвонить» с помощью тестера.

В самоделках чаще всего используются коллекторные электродвигатели от стиральных машин. Они, как правило, имеют 6 проводов. При этом выводы от тахогенератора практически не используются . Их сопротивление при прозвонке составляет порядка 60-70 Ом. Определив эти провода, их отводят в сторону и скрепляют изолентой (чтобы не мешали).

Оставшиеся проводники идут к статору и ротору (2 провода) и к токопроводящим щеткам (2 провода). На монтажных схемах их обозначают цветными или нумерованными стрелками. Например, «стрелками 1» помечают провода, ведущие к щеткам, а «стрелками 2» — к обмоткам статора. Проще всего определить выводы, идущие от щеток . Их прозванивают со стороны контактов, предварительно вынув графитовые стержни. Сопротивление проводов обмотки статора находится в диапазоне 12-35 Ом.

Встречаются также моторы, имеющие 3, 4 или 5 проводов. При этом трех проводная схема используется в однофазных моторах, где пусковая обмотка (с меньшим сопротивлением) подключается через конденсатор . Кроме того, один из проводов может быть заземляющим. Выводы, которые не прозваниваются, могут идти к различным датчикам (например, датчику температуры и др.). Имеет значение и схема включения электродвигателя — звезда или треугольник.

Определив пары проводов, идущие от ротора и статора, соединяют по одному от обмотки статора и от щетки ротора. Оставшиеся два провода подключают к электросети и тестируют работоспособность электродвигателя.

Совет! В целях безопасности, перед подсоединением к электросети напряжением 220 вольт, двигатель необходимо надежно закрепить на неподвижном основании. Это позволит избежать его непроизвольного перемещения при подаче питания.

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего . Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя.

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня . Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Совет! Такое устройство можно собрать, используя даже маленький электродвигатель от стиральных машин типа «Малютка».

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр. Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже.

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Заключение

Приобретая новую стиральную машину, не стоит выбрасывать отслуживший свой срок агрегат на свалку. Его составные части, а особенно двигатель можно применить для изготовления полезных в домашнем хозяйстве поделок, сэкономив на этом некоторое количество материальных средств.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

Подключаем двигатель от старой стиральной машины

Сегодня мы подготовили статью на тему: «подключаем двигатель от старой стиральной машины», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Содержание

• 1 Как подключить двигатель от стиральной машины к сети 220 В
• 2 Как подключить двигатель от старой стиральной машины

С развитием бытовой техники современные стиральные машины автоматы, очень быстро поселились в квартирах и домах, стали хорошими помощниками современных домохозяек. Старые стиральные машины из за ненадобности переехали в гаражи и кладовки. Если у вас сохранился двигатель от старой советской стиральной машины, то вы можете найти ему хорошее применение. Сделайте из него точильный станок и вы сможете затачивать ножи, топоры и другие режущие инструменты.

Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕП-16УХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. Когда то я хотел с него сделать точило, поэтому на валу двигателя одета переходная втулка для наждачного круга выточенная знакомым токарем. Сейчас я вам расскажу, как его подключить.

Для запуска двигателя используется специальное трех контактное реле РТК-1-3УХЛ4.

Прежде чем, что либо подключать надо мультиметром прозвонить обмотки. У двигателя имеется две обмотки «пусковая» и «рабочая». Сопротивление пусковой обмотки 26 ом. Сопротивление рабочей обмотки 13 ом, то есть в два раза меньше сопротивления пусковой. Короче, обмотка с малым сопротивлением «Рабочая», а с большим сопротивлением «Пусковая».

На этом рисунке изображена схема подключения двигателя АЕП-16УХЛ4 от стиральной машины. Чтобы заставить двигатель вращаться в другую сторону, надо поменять местами выводы пусковой обмотки.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

В итоге у меня получилось точило из двигателя от старой стиральной машины. Надеюсь, что и у вас все получится.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить двигатель от старой стиральной машины.

Как подключить двигатель от стиральной машины к сети 220 В

Если у вас дома остался двигатель от старой стиральной машины, нетрудно придумать, как его применить. Вы можете сделать из него точильную машину, а также использовать электромотор от машины для стирки белья и в строительстве. К примеру, при создании основания дома для предстоящего здания вы сможете сделать из него «вибратор», который понадобится при усадке бетонированного раствора. Его также можно использовать и в других целях. Двигатель способен крутить разнообразные насадки и приводить в движение разные механизмы.

Применяя собственную фантазию и умения в подобных процессах, вы сможете выдумать самые различные методы использования электродвигателя. И безусловно, при олицетворении каждого вида использования этого двигателя вам понадобится его подключить.

Прежде чем говорить о подсоединении мотора машины, необходимо понять, что он из себя представляет. Вероятно, кому-то схема подсоединения электродвигателя машины давно знакома, а кто-то услышит о ней в первый раз.

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.

Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.

Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

Электромотор, крутящий барабан — это сердце машины для стирки. Приводом в самых первых вариантах машинок существовали ремни, крутящие ёмкость с бельём. Однако на сегодняшний день асинхронный аппарат, преобразовывающий в механическую энергию электроэнергию, значительно усовершенствовался.

Чаще в схемах стиральных машинах присутствуют асинхронные двигатели, состоящие из статора, который не перемещается и предназначается одновременно магнитопроводом и несущей системой, и движущегося ротора, крутящего барабан. Функционирует асинхронный двигатель благодаря взаимодействию магнитных неустойчивых полей этих конструкций. Асинхронные моторы разделяются на двухфазные, которые встречаются реже, и трёхфазные.

К плюсам асинхронных аппаратов причисляют:

• незамысловатую систему;
• элементарное обслуживание, предусматривающее замену подшипников;
• периодическую смазку электродвигателя;
• бесшумную работу;
• условную невысокую стоимость.

Минусы, конечно, тоже есть:

• незначительный КПД;
• крупные масштабы;
• небольшая мощность.

Такие двигатели, как правило, имеют более низкую стоимость.

Как подключить двигатель к стиральной машине? Особенности, которые необходимо принимать во внимание, чтобы подсоединить электромотор от стиральной машины к сети 220 В:

• модель подключения показывает, что двигатель функционирует без пусковой обмотки;
• в схеме подсоединения нет также отправного конденсатора — для пуска он не требуется. Но провода к сети необходимо подключать строго в согласовании со схемой.

Каждый из данных двигателей рассчитан на 2 сетевых напряжения. Схем подсоединения для него имеется 2.

Подключить электромотор от стиральной машины можно:

Переключая обмотки, добиваются изменения номинала 1 напряжения в 2. При существующих у электродвигателя перемычках и колодке с 6 выводами необходимо поменять положение перемычек.

При любой схеме подсоединения направление обмоток должно соответствовать направлению намоток. Нулевой точкой для «звезды» может быть как основание обмотки, так и окончание, в отличие от «треугольника», где они объединяются только поочерёдно. Другими словами, окончание предыдущей с началом последующей.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Допускается работа мотора также в однофазной сети, но не с абсолютной эффективностью. Для этого применяют неполярные конденсаторы. С конденсаторами, включенными в сеть, максимальная мощность не превысит 70%.

Если вам потребовалось подсоединить электродвигатель машины к сети 220 вольт, то необходимо учитывать характерные черты данной детали. Ее особенности состоят в следующем:

• не нуждается в пусковой обмотке;
• для пуска не понадобится начальный конденсатор.

Для пуска нам понадобится объединить кабель в моторе. Два белых провода, размещенных по левую сторону, мы использовать не станем. Они нужны для замера витков электродвигателя. Следующий — красный провод. Он проходит на обмотку статора. За ним есть коричневый провод. Он также ориентирован на одну из обмоток статора. Серый и зелёный кабель подключены к щёткам мотора.

Для того чтобы показать вам схему подсоединения более наглядно, мы создали следующую схему:

1. К одному из выводов обмотки подключим единственный кабель 220 В.
2. В следующую подключим одну из щёток. В щётку двигателя машины подсоединим 2-й провод 220 В.

После этого вы сможете включить мотор в сеть 220 и проконтролировать его функциональность. Если вы все произвели верно, то заметите, как крутится движущаяся часть двигателя и услышите шум его работы. Если все нормально, значит, мотор готов к применению. Кстати, при таком подсоединении он перемещается в одну сторону.

А что необходимо сделать, чтобы изменить вращение? Как вы знаете из схематического отображения, для того, чтобы поменять направление верчения, нам потребовалось поменять местами подсоединения щёток электродвигателя. После переключения мотора вновь выясните его функциональность, подсоединив его к сети.

Кстати, чтобы упростить вам работу, мы приняли решение добавить видеоруководство, в котором описан весь процесс подсоединения двигателя от машины к электричеству.

Способ подсоединения двигателя с современной машины в этой статье базируется непосредственно на том использованном материале, который показан в видео.

Правильно подсоединить электродвигатель машины не так уж и просто. Нужна схема подключения двигателя от стиральной машины. Однако, если вы понимаете, как это совершается, трудностей это не доставит.

Вначале нам следует найти 2 пары вывода. Чтобы понять, в каком они месте, мы можем воспользоваться мультиметром. Подберём один из выводов обмотки и подсоединим щуп тестера. Остальным щупом мультиметра мы обследуем другие выводы, чтобы отыскать парный.

Таким образом, мы найдём первую пару. Эти 2 вывода, что сохранились, образуют ещё пару. Теперь же нам необходимо понять, в каком месте пусковая и рабочая обмотка. Для этого необходимо измерить сопротивление. У пусковой части сопротивление больше.

Итак, мы уже отыскали рабочую обмотку. Теперь же мы можем подсоединить двигатель, применяя рисунок.

На схеме представлено:

1. ПО — пусковая электрообмотка. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону.
2. ОВ — обмотка возбуждения. Она же именуется рабочей обмоткой. Она необходима для формирования магнитного поля верчения.
3. SB — включатель (клавиша) для краткосрочного введения ПО к электросети в 220вольт.

Если появится потребность изменить сторону, в которую будет нацелено вращение двигателя, вам понадобится поменять выводы ПО местами. При такой смене направление вращения поменяется на обратное.

Если станете осуществлять пробное подсоединение и запуск движка, не забудьте позаботиться о собственной безопасности и сохранности окружающих, зафиксируйте электродвигатель. Это предупредит его сильные вибрации и излишние перемещения.

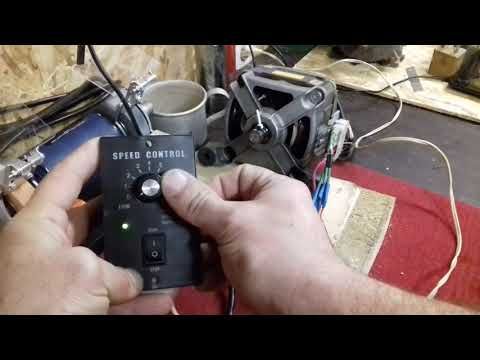

У мотора от стиралки довольно большие обороты, по этой причине необходимо сделать регулятор, чтобы он трудился на различных скоростях и не перегревался. Для этого сгодится обычное реле интенсивности света, но необходима небольшая доработка.

Извлекаем из прежней машины симистор с радиатором. Так именуется полупроводниковый прибор на электронном управлении, который осуществляет функцию выключателя.

Теперь же необходимо впаять его в схему реле взамен маломощной детали. Эту операцию, если вы не владеете подобными умениями, предпочтительно поручить специалисту — знакомому электронщику либо компьютерщику.

В отдельных случаях двигатель нормально справляется с работой и без регулятора оборотов.

При применении мощного мотора машины в новом обличии вы должны помнить о 2 важных нюансах его подсоединения:

• такие установки не запускают через конденсатор;
• не нужна пусковая обмотка.

Перед подключением рекомендуем разобраться с проводами различного цвета, находящимися там на раздаточной коробке:

• 2 белых провода — это от генератора, нам они не потребуются;
• коричневый и красный идут обычно на обмотку к статору и ротору;
• серый и зелёный подсоединяются к щёткам.

Будьте готовы к тому, что в различных модификациях провода различаются по расцветке, но принцип их подсоединения остаётся постоянным. Для выявления пар прозвоните провода по очерёдности: исходящие к тахогенератору имеют противодействие 60—70 Ом. Отстраните их в сторону и скрепите совместно изолентой, чтобы не мешали. Другие провода прозвоните, чтобы отыскать им пару.

Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился. Необходимо разобраться в причинах и отыскать путь решения возникшей проблемы.

Проверьте нагрев двигателя после его работы в течение 1 минуты. За такой небольшой период тепло не успевает перейти на все составляющие и можно чётко закрепить место активного нагрева: статор, узел подшипника либо что-то иное.

Основными факторами быстрого нагрева считаются:

• изнашивание либо загрязнение подшипника;
• повышенная ёмкость конденсатора (только для асинхронного вида мотора).

Затем обследуем каждые 5 минут работы, достаточно сделать это 3 раза. Если причина в подшипнике, то нужно разобрать, смазать или заменить. В период дальнейшей эксплуатации регулярно наблюдаем за нагревом мотора. Не допускайте сильного перегрева, так как ремонт может нанести огромный ущерб домашнему бюджету.

Стиральные машины, со временем, выходят из строя или морально устаревают. Как правило,
основой любой стиралки есть ее электродвигатель, который может найти свое применение и
после разборки стиралки на запчасти.

Мощность таких двигателей, как правило не меньше 200 Вт, а порой и куда больше, скорость
оборотов вала может доходить и до 11 000 оборотов в минуту что вполне может подойти для использование такого двигателя в хозяйственных или мелких промышленных нуждах.

Вот лишь несколько идей удачного применения электродвигателя от стиралки:

• Точильный (“наждачный”) станок для заточки ножей и мелкого домашнего и садового инструмента.Двигатель устанавливают на прочном основание, а на вал закрепляют точильный камень или наждачный круг.

• Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. А возможно вы занимаетесь производством силиконовых форм, для этого также нужен вибростол.

• Вибратор для усадки бетона. Самодельные конструкции которых полно в интернете, вполне могут быть реализованы с применением небольшого двигателя от стиральной машинки.

• Бетономешалка. Вполне подойдет такой двигатель и для небольшой бетономешалки. После небольшой переделки, можно использовать и штатный бак от стиральной машинки.

• Ручной строительный миксер. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.

• Газонокосилка. Отличный вариант по мощности и габаритам для газонокосилки на колесах. Подойдет любая готовая платформа на 4-х колесах с закрепленным в центре двигателем с прямым приводом на “ножы” которые будут находится снизу. Высоту газона можно регулировать посадкой, например, поднимая или опуская колеса на шарнирах по отношению к основной платформе.

• Мельница для измельчения травы и сена или зерна. Особенно актуально для фермеров и людей занимающихся разведением домашней птицы и другой живности. Также можно делать заготовки корма на зиму.

Вариантов применения электромотора может быть очень много, суть процесса заключается в возможности вращать на высоких оборотах разные механизмы и приспособления. Но какой бы механизм сконструировать вы б не собирались, все равно вам нужно будит правильно
подключить двигатель от стиральной машинки.

В стиральных машинках разных поколений и стран производства, могут быть и разные типы
электродвигателей. Как правило это один из трех вариантов:

Асинхронный.
В основном это все трехфазные двигатели, могут быть и двухфазными но это большая редкость.
Такие двигатели просты в своей конструкции и обслуживанию, в основном все сводится к смазке подшипников. Недостатком есть большой вес и габариты при небольшом КПД.
Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

Коллекторный.
Двигатели которые пришли на смену большим и тяжелым асинхронным устройствам.
Такой двигатель может работать как от переменного так и от постоянного тока, на практике он будет вращаться даже от автомобильного аккумулятора на 12 вольт.
Двигатель может вращаться в нужную нам сторону, для этого нужно всего лишь сменить полярность подключения щеток к обмоткам статора.
Высокая скорость вращения, плавное изменение оборотов изменением прилагаемого напряжения, небольшие размеры и большой пусковой момент – вот лишь небольшая часть преимуществ такого типа двигателей.
К недостаткам можно отнести износ коллекторного барабана и щеток и повышенный нагрев при не столь продолжительной работе. Также необходима более частая профилактика, например чистка коллектора и замена щеток.

Инверторный (бесколлекторный)
Инновационный тип двигателей с прямым приводом и небольшими габаритами при довольно не малой мощности и высоком КПД.
В конструкции двигателя все так же присутствует статор и ротор, однако количество соединительных элементов сведено к минимуму. Отсутствие элементов подверженных быстрому износу, а так же низкий уровень шума.
Такие двигателя стоят в последних моделях стиральных машин и их производство требует сравнительно больше затрат и усилий что конечно же влияет на цену.

Тип двигателя с пусковой обмоткой (старые/дешевые стиралки)

Для начала нужен тестер или мультиметр. Нужно найти две соответствующие друг другу пары выводов.
Щупами тестера, в режиме прозвонки или сопротивления, нужно отыскать два провода которые между собой прозваниваются, остальные два провода автоматически будут парой второй обмотки.

Дальше следует выяснить, где у нас пусковая, а где – рабочая обмотки. Нужно замерить их сопротивление: более высокое сопротивление укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент. Более низкое сопротивление укажет нам на обмотку возбуждения (ОВ) или другими словами – рабочую обмотку, создающую магнитное поле вращения.

Вместо контактора “SB” может стоять неполярный конденсатор малой емкости (около 2-4 мкФ)
Как это обустроено в самой стиралке для удобства.

Если же двигатель будет запускаться без нагрузки, то есть, не будит на его валу шкива с нагрузкой в момент запуска, то такой двигатель может запускаться и сам, без конденсатора и кратковременной “запитки” пусковой обмотки.

Если двигатель сильно перегревается или греется даже без нагрузки непродолжительное время, то причин может быть несколько. Возможно изношены подшипники или уменьшился зазор между статором и ротором в следствие чего они задевают друг друга. Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно – дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя.

В кнопке контакт “SB” строго должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка, в противном случае пусковая обмотка может сгореть.

В момент запуска кнопку “SB” зажимают до момента раскрутки вала на полную (1-2 сек.), дальше кнопка отпускается и напряжение на пусковую обмотку не подается. Если необходим реверс – нужно сменить контакты обмотки.

Иногда в такого двигателя может быть не четыре, а три провода на выходе, в таком случае две обмотки уже соединены в средней точке между собой, как показано в схеме.
В любом случае разбирая старую стиралку, можно присмотреться как там был подключен в ней ее двигатель.

Когда возникает необходимость реализовать реверс или сменить направления вращения двигателя с пусковой обмоткой, можно подключить по следующей схеме:

Коллекторный тип двигателя (современные, стиралки автомат с вертикальной загрузкой)

Как правило это коллекторные двигатели без пусковой обмотки, которые не нуждаются и в пусковом конденсаторе, такие двигатели работают и от постоянного тока и от переменного.

Такой двигатель может иметь около 5 – 8 выводов на клемном устройстве, но для работы двигателя вне стиральной машинки, они нам не понадобятся. В первую очередь нужно исключить ненужные контакты тахометра. Сопротивления обмоток тахометра составляет примерно 60 – 70 Ом.

Также могут быть выведены и выводы термозащиты, которые встречаются редко, но они нам так же не понадобятся, это как правило нормально замкнутый или разомкнутый контакт с “нулевым” сопротивлением.

Дальше подключаем напряжение к одному из выводов обмотки. Второй ее вывод соединяют с
первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Двигатель должен заработать и вращаться в одну сторону.

Чтобы изменить направление движения двигателя, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки.

Такой двигатель можно проверить автомобильным аккумулятором на 12 вольт, не боясь при этом “спалить” его из за того что неправильно подключили, спокойно можно и
“поэкспериментировать” и с реверсом и посмотреть как двигатель работает на малых оборотах от низкого напряжения.

Подключая к напряжению 220 вольт, имейте в виду что двигатель резко запустится с рывком,
поэтому лучше его закрепить неподвижно чтоб он не повредил и не замкнул провода.

О том как подключить трехфазные асинхронные двигатели к обычной бытовой сети 220 вольт, довольно подробно можно узнать в статье – “Подключение трехфазного двигателя”

Если возникает необходимость регулирования количества оборотов, можно воспользоваться
бытовым регулятором освещения (диммером).Но для этой цели нужно подбирать такой диммер который по мощности будет с запасом больше мощности двигателя, или же потребуется доработка, можно из той же стиральной машинки извлечь симистор с радиатором и впаять его на место маломощной детали в конструкции регулятора освещения. Но здесь уже нужно иметь навыки работы с электроникой.

Если же вам удастся найти специальны диммер для подобных электродвигателей то это будет
самым простым решением. Как правило их можно подыскать в точках продажа систем вентиляции и используются они для регулировки оборотов двигателей приточных и вытяжных систем вентиляции.

Как подключить двигатель от старой стиральной машины

Рабочий двигатель от старой стиральной машины всегда пригодится в хозяйстве. Если его правильно подключить, то можно использовать как движущую силу для точильного станка, газонокосилки, соковыжималки. Поэтому не спешите выбрасывать старую технику, она еще сослужит вам службу.

Вы узнаете, какие типы моторов бывают и как их правильно подсоединить к приборам.

По типу конструкции двигатели стиральных машин делятся на три типа:

• Асинхронный. Состоит из статора и ротора, работает за счет магнитного поля, которое образуется при вращении. Преимуществами данного типа является простота конструкции, которая позволяет легко заменять изношенные детали, а также бесшумная работа. К недостаткам можно отнести невысокий КПД и большие размеры.

• Коллекторный. Относится к более современному типу. В конструкции присутствуют электрощетки, которые соприкасаясь с ротором мотора, передают ему электрическую энергию. Небольшой размер и высокая мощность – основные достоинства коллекторного двигателя. Однако из-за постоянного трения быстро изнашиваются щетки и коллектор.

• Инверторный. Бесприводный мотор прикреплен напрямую к барабану стиральной машины. Также состоит из статора и ротора, но при этом более компактен. Мощный мотор работает бесшумно. Единственным недостатком считается высокая стоимость машин, которые оснащены инверторным двигателем.

В рамках статьи мы расскажем о подключении двигателя от старых стиралок, которые оснащались асинхронными электромоторами. Вы также можете подключить мотор к новой стиральной машине, если она вышла из строя.

Чтобы вытащить мотор, снимите заднюю стенку стиралки, выкрутив винты по периметру. Отставив панель в сторону, найдите мотор в нижней части под баком. Отсоедините проводку и выкрутите болты, на которых крепится прибор. Вытащив двигатель из корпуса машинки, вы можете приступать к его подключению.

Подключить мотор старого типа несколько сложнее. Поскольку в коллекторном типе можно ориентироваться по цвету проводов, а в асинхронном придется прозванивать каждый выход.

Вооружившись мультиметром, поочередно прозванивайте каждый провод для поиска пусковой обмотки. Нужно найти парные провода, которые покажут одинаковое сопротивление. Все показатели записывайте, в дальнейшем их нужно будет сравнить.

Прозвонив обе обмотки и записав показатели, сравните их. У рабочей обмотки (ОВ), сопротивление будет меньше, чем у пусковой (ПО). Не рекомендуется подключать данный двигатель через конденсатор, поскольку он может вывести мотор из строя.

• Закрепите провод пусковой обмотки с проводом рабочей.
• Подсоедините их к источнику переменного тока, как показано на схеме.

• Один пусковой провод нужно подцепить к кнопке запуска, контакт которой не фиксируется. На схеме она обозначена буквами SB.

Если запустив двигатель, вы обнаружили, что он вращается не в ту сторону, поменяйте местами провода от пусковой обмотки, тогда он будет вращаться в другую сторону.

Рекомендуется, прежде чем подключать мотор и давать ему вторую жизнь, проверить все его детали. Так, если подшипник пришел в негодность или забился грязью, это приводит к трению между ротором и статором.

Если вы решили подключить двигатель через конденсатор, скорее всего, его емкость слишком большая. Поэтому лучше выполнять подключение без конденсатора, поскольку это может привести к сгоранию мотора.

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Каждого домашнего мастера интересует вопрос: возможно ли подключение двигателя от стиральной машины к другому устройству самостоятельно?

Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники. Допустим, у вас сломалась машина Индезит, но двигатель с мощностью 430 Вт, развивающий скорость до 11500 об/мин, вполне исправен, моторесурс его не исчерпан. Значит, его можно использовать для хозяйственных нужд.

Есть много различных идей, как использовать и заново подключить двигатель от вышедшей из строя стиральной машины автомат.

1. Простейший вариант — сделать точильный станок, так как в доме постоянно надо наточить ножи, ножницы. Для этого надо жестко закрепить электромотор на прочном основании, закрепить на валу точильный камень или шлифовальный круг и подключить его к сети.
2. Тем, кто занимается строительством, можно сделать бетономешалку. Для этих целей пригодится бак от стиральной машинки после небольшой доработки. Некоторые делают самодельный вибратор для усадки бетона — это хороший вариант использования мотора.
3. Можно сделать вибростол, если вы занимаетесь производством шлакоблоков или тротуарной плитки на своем приусадебном участке.
4. Крупорушка и мельница для измельчения травы — весьма оригинальное применение двигателя от старой стиральной машины, незаменимое для тех, кто живет в сельской местности и занимается разведением домашней птицы.

Вариантов использования чрезвычайно много, все они основаны на возможностях мотора от стиральной машины вращать различные насадки или приводить в действие вспомогательные механизмы. Вы можете выбрать самый необычный вариант использования снятого оборудования, но для осуществления задуманного, необходимо знать, как подключить двигатель от стиральной машины правильно, чтобы не сгорела обмотка.

Мотор стиральной машины

При использовании мощного двигателя стиральной машины в новой ипостаси, вы должны помнить о двух важных аспектах его подсоединения:

• такие агрегаты не запускаются через конденсатор;
• не нужна и пусковая обмотка.

Перед подключением советуем разобраться с проводами разного цвета, присутствующие на раздаточной коробке:

• два белых провода — это от тахогенератора, нам они не понадобятся;
• коричневый и красный — идут на обмотку к статору и ротору;
• серый и зеленый подключаются к графитовым щеткам.

Будьте готовы к тому, что в разных моделях провода отличаются по цвету, но принцип, как их подключать, остается неизменным. Для обнаружения пар прозвоните провода по очереди: идущие к тахогенератору имеют сопротивление 60—70 Ом. Отведите их в сторону и скрепите вместе изолентой, чтобы не мешали. Остальные провода прозвоните, чтобы найти им пару.

Перед дальнейшими действиями надо ознакомиться с электрической схемой подключения — она весьма подробная и понятна любому самодеятельному домашнему мастеру.

Подключить двигатель стиральной машины не так уж сложно, как кажется на первый взгляд. В первую очередь нам нужны провода, идущие от ротора и статора: по схеме необходимо соединить обмотку статора со щеткой ротора. Для этого делаем перемычку (она обозначена розовым цветом), и изолируем ее при помощи изоленты. Остается два провода: от обмотки ротора и провод от второй щетки, подсоединяем их домашней сети напряжения.

Внимание! Если подключить мотор к 220 В, он сразу начинает вращение. Чтобы не было травм, надо предварительно жестко закрепить его на любой поверхности: таким образом вы гарантируете безопасность тестирования.

Изменить направление вращение можно просто — перекинуть перемычку на другие контакты. Для включения и выключения надо подсоединить к схеме соответствующие кнопки, сделать это можно с помощью простейших схем подключения, которые легко можно найти на специальных сайтах.

Мы кратко рассказали, как подключить двигатель от старой стиральной машины, чтобы использовать его для нужд домашнего хозяйства, но теперь надо немного усовершенствовать новое устройство.

У двигателя от стиралки довольно высокие обороты, поэтому надо сделать регулятор, чтобы он работал на разных скоростях и не перегревался. Для этого подойдет обыкновенное реле интенсивности света, но требуется небольшая доработка.

1. Извлекаем из старой машинки симистор с радиатором, так называется полупроводниковый прибор — в электронном управлении он выполняет функцию управляемого выключателя.
2. Теперь надо впаять его в микросхему реле вместо маломощной детали. Эту процедуру, если вы не владеете такими навыками, лучше доверить профессионалу, знакомому электронщику или компьютерщику.

В некоторых случаях мотор нормально справляется с новой работой без регулятора оборотов.

Регулирование оборотов мотора

Асинхронный — вынимается вместе с конденсатором, которые бывают разного вида, в зависимости от модели стиральной машины. Соединение его с батареей, корпус которой герметичный, сделанный из разного металла или пластика, желательно не нарушать.

Осторожно! Такой двигатель снимать можно с машины только при полностью разряженном конденсаторе — удар тока может быть весьма существенным.

Низковольтные коллекторные двигатели отличаются тем, что на их статоре размещены постоянные магниты, попеременно подключаемые к току постоянного напряжения. На корпусе имеется наклейка, где указана величина напряжения, которую превышать не рекомендуется.

Двигатели электронного типа надо демонтировать вместе с ЭБУ — электронным блоком управления, на корпусе которого есть наклейка с указанием предельно возможного напряжения подключения. Соблюдайте полярность, потому что у этих моторов нет реверса.

Теперь вы в курсе, как подключить электродвигатель, чтобы дать ему новую жизнь, но может получиться небольшой казус: двигатель не запустился. Надо разобраться в причинах и найти путь решения проблемы.

Проверьте нагрев мотора после его работы в течение минуты. За такой короткий промежуток времени тепло не успевает распространиться на все детали и можно точно зафиксировать место интенсивного нагрева: статор, узел подшипника или что-то другое.

Основными причинами быстрого нагрева являются:

• износ или засорение подшипника;
• сильно увеличенная емкость конденсатора (только для асинхронного типа двигателя).

Затем проверяем каждые 5 минут работы — достаточно трех раз. Если вина в подшипнике — разбираем, смазываем или заменяем. Во время дальнейшей эксплуатации постоянно следим за нагревом двигателя. Не допускайте перегрева, ремонт может нанести большой урон домашнему бюджету.

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь

Оцените статью:

Как подключить мотор от стиральной машины с 3 проводами?

В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.

При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки).
Но чаще использовал свой опыт и метод «научного тыка» %)))

Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))).

Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали :).

Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток.

Но в реальности не всегда так получается, а «кто не рискует … » — ну вы поняли :).

Почему я об этом говорю ?

Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:
Rorsheh ia

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток( Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.
Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера.

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках.

Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения.

В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин.

Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Фото 1 Пусковая кнопка.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья).
Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя.

Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса, и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги, поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.

Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы, поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток.

Двигатель подключается следующим образом:

выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1.

По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов.

Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска, но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление.

Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки.
Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше,

Если оставить пусковую обмотку включенной на несколько минут, она может перегореть,

так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом.

Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым».

Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым.

Но если перепутать пусковую и рабочую обмотки — двигатель также запустится, и при отключении рабочей обмотки — будет продолжать работать.

Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность.

А теперь переходим к практике.

Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя.

От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии.
Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм.

Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя.
Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом.

Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть.

Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю.

Маркируем выводы двигателя, приклеив на них флажки из скотча.
Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер.

Двигатель — запустился 🙂 Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки.
Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод).

Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1.

В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке.

Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей.

Теперь можно попытаться запустить двигатель при помощи пусковой обмотки.

Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя.
Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))).

Конечно этот способ не совершенен, есть риск сжечь двигатель 🙁 и применять его можно только в исключительных случаях. Но меня он выручал много раз.

Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения.

Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться.

Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога :).

Как подключать двигатель стиральной машины?

Если у вас остался двигатель от старой стиральной машинки, то его не стоит выбрасывать. Этот электрический прибор еще послужит вам не один год. Главное, найти ему применение. К примеру, из него можно сделать неплохую точильную установку для заточки ножей, ножниц и топоров. Однако очень важным в этом деле является вопрос, как подключать двигатель стиральной машины к сети переменного тока напряжением 220 вольт?

Необходимо сразу же отметить, что этот движок имеет несколько чисто конструкционных особенностей, которые дают возможность обойтись без дополнительных электрических схем и деталей. К примеру, нет необходимости в установке пусковой обмотки и пускового конденсатора.

Здесь важно правильно подсоединить провода, которые отличаются друг от друга цветом:

• Два белых провода. Они установлены лишь для того, чтобы измерять обороты движка. Их использовать для подключения не надо.
• Красный провод. Он соединяется с первой обмоткой статора.
• Коричневый идет на вторую обмотку.
• Зеленый провод и серый подключаются к щеткам электродвигателя.

Содержание

1. Схема подключения двигателя стиральной машины
2. Подключение нового двигателя
3. Подключение двигателя старого образца
4. Разбираемся с проводами
5. Подключаем двигатель от стиральной машины автомат
6. Подключение мотора старой стиральной машины
7. 1. Применение коллекторных двигателей в стиральных машинах
8. 2. Устройство коллекторного двигателя для стиральной машины
9. 2.1 Ротор (якорь)
10. 2.2 Статор
11. 2.3 Щётка
12. 4. Управление коллекторным двигателем в стиральной машине
13. 5. Достоинства и недостатки универсальных коллекторных двигателей
14. 6. Неисправности коллекторных двигателей

Схема подключения двигателя стиральной машины

Итак, будут задействованы четыре провода. Что и к чему подключать?

Подключение нового двигателя

Вот так производится подключение двигателя стиральной машины нового образца. Но есть еще и очень старые электродвигатели. Их схема подключения отличается от вышеописанной:

Подключение двигателя старого образца

Вот два способа, как можно подключить двигатель от стиральной машины.

Небольшое предисловие. В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.

При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки). Но чаще использовал свой опыт и метод «научного тыка» %))) Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))). Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:). Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток. Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:). Почему я об этом говорю? Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера. Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках. Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения. В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин . Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья). Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя. Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток. Двигатель подключается следующим образом: выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1. По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов. Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление. Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки. Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше , Если оставить пусковую обмотку включенной на несколько минут , она может перегореть , так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом. Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым». Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым. Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать. Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность. А теперь переходим к практике. Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя. От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии. Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм. Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя. Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом. Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть. Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю. Маркируем выводы двигателя, приклеив на них флажки из скотча. Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер. Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки. Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод). Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1. В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке. Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей. Теперь можно попытаться запустить двигатель при помощи пусковой обмотки. Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя. Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))). Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз. Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения. Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться. Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

1.

Применение коллекторных двигателей в стиральных машинах

Коллекторные двигатели получили широкое применение не только в электроинструменте (дрели, шуруповёрты, болгарки и т.д), мелких бытовых приборах (миксеры, блендеры, соковыжималки и т.п), но и в стиральных машинах в качестве двигателя привода барабана. Коллекторными двигателями оснащено большинство (примерно 85%) всех бытовых стиральных машин. Эти двигатели применялись уже во многих стиральных машинах ещё с середины 90-х годов и со временем полностью вытеснили однофазные конденсаторные асинхронные двигатели .

Коллекторные моторы более компактные, мощные и простые в управлении. Этим и объясняется их столь массовое применение. В стиральных машинах применяются коллекторные двигатели таких марок производителей как: INDESCO, WELLING, C.E.S.E.T., SELNI, SOLE, FHP, ACC . Внешне они немного отличаются друг от друга, могут иметь разную мощность, тип крепления, но принцип работы их совершенно одинаковый.

2. Устройство коллекторного двигателя для стиральной машины

Большинство коллекторных двигателей применяемых в стиральных машинах имеют конструкцию и внешний вид представленный на (рис. 2)
Данный двигатель имеет ряд таких основных частей как: статор (с обмоткой возбуждения), ротор, щетка (скользящий контакт, всегда применяются две щётки), тахогенератор (магнитный ротор которого крепится к торцевой части вала ротора, а катушка тахогенератора фиксируется стопорной крышкой или кольцом). Все составные части скрепляются в единую конструкцию двумя алюминиевыми крышками, которые образуют корпус двигателя. На клеммную колодку выводятся контакты обмоток статора, щёток, тахогенератора необходимые для подключения к электрической схеме. На вал ротора запрессован шкив, через который посредством ременной передачи приводится в движение барабан стиральной машины.

Чтобы в дальнейшем лучше понять как работает коллекторный двигатель, давайте рассмотрим устройство каждого из его основных узлов.

2.1 Ротор (якорь)

Рис.3

Ротор (якорь) — вращающаяся (подвижная) часть двигателя (Рис.3) . На стальной вал устанавливается сердечник, который для уменьшения вихревых токов изготавливают из наборных пластин электротехнической стали. В пазы сердечника укладываются одинаковые ветви обмотки, выводы которых прикреплены к контактным медным пластинам (ламелям), образующие коллектор ротора. На коллекторе ротора в среднем может быть 36 ламелей располагающихся на изоляторе и разделённые между собой зазором. Для обеспечения скольжения ротора, на его вал запрессовываются подшипники, опорами которых служат крышки корпуса двигателя. Так же, на вал ротора запрессован шкив с проточенными канавками для ремня, а на противоположной торцевой стороне вала есть отверстие с резьбой в которое прикручивается магнитный ротор тахогенератора.

2.2 Статор

Статор — неподвижная часть двигателя (Рис.4) . Для уменьшения вихревых токов, сердечник статора выполнен из наборных пластин электротехнической стали образующих каркас, на котором уложены две равные секции обмотки соединённые последовательно. У статора почти всегда есть только два вывода обеих секций обмотки. Но в некоторых двигателях применяется так называемое секционирование обмотки статора и дополнительно имеется третий вывод между секциями. Обычно это делается из-за того, что при работе двигателя на постоянном токе, индуктивное сопротивление обмоток оказывает меньшее сопротивление постоянному току и ток в обмотках выше, поэтому задействуются обе секции обмотки, а при работе на переменном токе включается лишь одна секция, так как переменному току индуктивное сопротивление обмотки оказывает большее сопротивление и ток в обмотке меньше. В универсальных коллекторных двигателях стиральных машин применяется тот же принцип, только секционирование обмотки статора необходимо для увеличения количества оборотов вращения ротора двигателя. При достижении определённой скорости вращения ротора, электрическая схема двигателя коммутируется таким образом, чтобы включалась одна секция обмотки статора. В результате индуктивное сопротивление снижается и двигатель набирает ещё большие обороты. Это необходимо на стадии режима отжима (центрифугирования) в стиральной машине. Средний вывод секций обмотки статора применяется не во всех коллекторных двигателях.

Рис.4 Статор коллекторного двигателя (вид с торца)

Для защиты двигателя от перегрева и токовых перегрузок, последовательно через обмотку статора включают

тепловую защиту с самовосстанавливающимися биметаллическими контактами (на рисунке тепловая защита не показана). Иногда контакты тепловой защиты выводят на клеммную колодку двигателя.

2.3 Щётка

В коллекторных двигателях некоторых моделей стиральных машин марки Bosch (Бош) и Siemens (Сименс) вместо тахогенератора применяется

датчик Холла . Это очень компактный и недорогой полупроводниковый прибор, который устанавливается на неподвижной части двигателя и взаимодействует с магнитным полем кругового магнита установленным на валу ротора непосредственно рядом с коллектором. У датчика Холла три вывода, сигналы с которого так же считываются и обрабатываются электронной схемой (подробно принцип работы датчика Холла в данной статье мы рассматривать не будем).

Как и в любом электродвигателе, принцип работы коллекторного двигателя основан на взаимодействии магнитных полей статора и ротора, через которые проходит электрический ток. Коллекторный двигатель стиральной машины имеет последовательную схему подключения обмоток. В этом легко убедится рассмотрев его развёрнутую схему подключения к электрической сети (Рис.7) .

У коллекторных двигателей стиральных машин, на контактной колодке может быть от 6 до 10 задействованных контактов. На рисунке представлены все максимальные 10 контактов и всевозможные варианты подключения узлов двигателя.

Зная устройство, принцип работы и стандартную схему подключения коллекторного двигателя, без труда можно запустить любой двигатель напрямую от электросети без применения электронной схемы управления и для этого не надо запоминать особенности расположения выводов обмоток на клеммной колодке каждой марки двигателя. Для этого, достаточно всего лишь определить выводы обмоток статора и щёток и подключить их согласно схеме на приведённом ниже рисунке.

Порядок расположения контактов клеммной колодки коллекторного двигателя стиральной машины выбран произвольно.

На схеме, оранжевыми стрелочками условно показано направление тока по проводникам и обмоткам двигателя. От фазы (L) ток идёт через одну из щёток на коллектор, проходит по виткам обмотки ротора и выходит через другую щётку и через перемычку ток последовательно проходит по обмоткам обеих секций статора доходя до нейтрали (N).

Такой тип двигателя независимо от полярности подаваемого напряжения вращается в одну сторону, так как за счёт последовательного соединения обмоток статора и ротора смена полюсов их магнитных полей происходит одновременно и результирующий момент остаётся направленным в одну сторону.

Для того, чтобы двигатель начал вращаться в другую сторону, необходимо лишь изменить последовательность коммутации обмоток.
Пунктирной линией обозначены элементы и выводы, которые задействованы не во всех двигателях. Например датчик Холла, выводы термозащиты и вывод половины обмотки статора. При запуске коллекторного двигателя напрямую, подключаются только обмотки статора и ротора (через щётки).

Внимание! Представленная схема подключения коллекторного двигателя напрямую, не имеет средств электрической защиты от короткого замыкания и устройств ограничивающих ток. При таком подключении от бытовой сети, двигатель развивает полную мощность, поэтому не следует допускать длительного прямого включения.

4. Управление коллекторным двигателем в стиральной машине

Принцип действия электронных схем, в которых используется симистор, основан на двухполупериодном фазовом управлении. На графике

(рис.9) показано как изменяется величина питающего мотор напряжения в зависимости от поступающих на управляющий электрод симистора импульсов с микроконтроллера.

Рис.9 Изменение величины питающего напряжения в зависимости от фазы поступающих импульсов управления

Таким образом можно отметить,что частота вращения ротора двигателя напрямую зависит от напряжения прикладываемого к обмоткам двигателя.

Ниже, на (Рис.10) представлены фрагменты условной электрической схемы подключения коллекторного двигателя с тахогенератором к электронному блоку управления (EC) .
Общий принцип схемы управления коллекторного двигателя таков. Управляющий сигнал с электронной схемы поступает на затвор симистора (TY) ,тем самым открывая его и по обмоткам двигателя начинает протекать ток,что приводит к вращению ротора (M) двигателя. Вместе с тем, тахогенератор (P) передаёт мгновенное значение частоты вращения вала ротора в пропорциональный электрический сигнал. По сигналам с тахогенератора создаётся обратная связь с сигналами управляющих импульсов поступаемых на затвор симистора. Таким образом обеспечивается равномерная работа и частота вращения ротора двигателя при любых режимах нагрузки, вследствие чего барабан в стиральных машинах вращается равномерно. Для осуществления реверсивного вращения двигателя применяются специальные реле R1 и R2 ,коммутирующие обмотки двигателя.
Рис.10 Изменение направления вращения двигателя

В некоторых стиральных машинах, коллекторный двигатель работает на постоянном токе. Для этого, в схеме управления, после симистора, устанавливают выпрямитель переменного тока построенный на диодах («диодный мост»). Работа коллекторного двигателя на постоянном токе увеличивает его КПД и максимальный крутящий момент.

К достоинствам можно отнести: компактные размеры, большой пусковой момент, быстроходность и отсутствие привязки к частоте сети, возможность плавного регулирования оборотов (момента) в очень широком диапазоне — от ноля до номинального значения — изменением питающего напряжения, возможность применения работы как на постоянном,так и на переменном токе.

Недостатки — наличие коллекторно-щёточного узла и в связи с этим: относительно малая надёжность (срок службы), искрение возникающее между щётками и коллектором из-за коммутации, высокий уровень шума, большое число деталей коллектора.

6. Неисправности коллекторных двигателей

Самая уязвимая часть двигателя — коллекторно-щёточный узел. Даже в исправном двигателе, между щётками и коллектором происходит искрение, которое довольно сильно нагревает его ламели. При износе щёток до предела и вследствие их плохого прижима к коллектору, искрение порой достигает кульминационного момента представляющего электрическую дугу. В этом случае ламели коллектора сильно перегреваются и иногда отслаиваются от изолятора, образуя неровность,после чего,даже заменив изношенные щётки, двигатель будет работать с сильным искрением,что приведёт его к выходу из строя.

Иногда происходит межвитковое замыкание обмотки ротора или статора (значительно реже), что так же проявляется в сильном искрении коллекторно-щёточного узла (из-за повышенного тока) или ослаблении магнитного поля двигателя, при котором ротор двигателя не развивает полноценный крутящий момент.
Как мы и говорили выше, щётки в коллекторных двигателях при трении о коллектор со временем стачиваются. Поэтому большая часть всех работ по ремонту двигателей сводится к замене щёток.

Небольшое предисловие. В моей мастерской работает несколько самодельных станков, построенных на базе асинхронных двигателей от старых советских стиральных машин.

Я использую двигатели как с «конденсаторным» пуском, так и двигатели с пусковой обмоткой и пусковым реле (кнопкой)

Особых трудностей с подключением и запуском у меня не возникало.

При подключении я иногда пользовался омметром (чтобы найти пусковую и рабочую обмотки). Но чаще использовал свой опыт и метод «научного тыка» %))) Возможно таким заявлением на навлеку на себя гнев «знающих», которые «все и всегда делают по науке» :))). Но у меня и такой метод давал положительный результат, двигатели — работали, обмотки не перегорали:). Конечно, если есть «как и чем» — то нужно делать «как правильно» — это я о наличии тестера и замере сопротивления обмоток. Но в реальности не всегда так получается, а «кто не рискует… » — ну вы поняли:). Почему я об этом говорю? Буквально вчера я получил вопрос от своего зрителя, опущу некоторые моменты переписки, оставив только суть:

У меня из двигателя выходит 3 провода, можете что нибудь подсказать?

Я пытался запускать как вы сказали через пусковое реле,(Кратковременно коснулся провода) но через некоторое время работы он начинает дымить и греться. МУльтиметра у меня нет, поэтому не могу проверить сопротивление обмоток(

Безусловно, тот метод о котором я сейчас расскажу — немного рискованный, особенно для человека, который не имеет дела с подобной работой постоянно.

Поэтому нужно быть предельно внимательным, и при первой же возможности проверить результаты «научного тыка» при помощи тестера. Теперь к делу!

Сначала вкратце расскажу о типах двигателей, которые использовались в советских стиральных машинках. Эти двигатели условно можно было разделить на 2 класса по мощности и скорости вращения. В основной массе активаторных стиральных машин типа «тазик с моторчиком», для привода активатора использовался двигатель 180 Вт, 1350 — 1420 об/мин . Как правило такой тип двигателя имел 4 раздельных вывода (пусковая и рабочая обмотки) и подключался через пуско-защитное реле или (в совсем старых версиях) через 3-х контактную пусковую кнопку Фото 1.

Раздельные выводы пусковой и рабочей обмотки позволяли получить возможность реверса (для разных режимов стирки и предотвращения скручивания белья). Для этого в машинах поздних моделей был добавлен простой командаппарат, коммутирующий подключение двигателя. Встречаются двигатели мощностью 180 Вт, у которых пусковая и рабочая обмотка соединялись в средине корпуса , и на верх выходило только три вывода (фото 2)

Фото 2 Три вывода обмотки.

Второй тип двигателей использовался в приводе центрифуги , поэтому он имел большие обороты, но меньшую мощность — 100-120 вт, 2700 — 2850 об/мин.
Двигатели центрифуг обычно имели постоянно включенный, рабочий конденсатор.

Поскольку центрифугу не было необходимости реверсировать, то соединение обмоток как правило делалось в средине двигателя. На верх выходило только 3 провода.

Часто у таких двигателей обмотки одинаковы , поэтому замер сопротивления показывает примерно одинаковые результаты, например между 1 — 2 и 2 — 3 выводом омметр покажет 10 Ом, а между 1 — 3 — 20 Ом.

В этом случае вывод 2 — будет средней точкой в которой сходятся выводы первой и второй обмоток. Двигатель подключается следующим образом: выводы 1 и 2 — в сеть, вывод 3 через конденсатор на вывод 1. По внешнему виду двигатели Активаторов и Центрифуг — очень похожи, так как часто для унификации использовались одинаковые корпуса и магнитопроводы. Двигатели отличались только типом обмоток и количеством полюсов. Существует и третий вариант запуска, когда конденсатор подключается только на момент пуска , но они довольно редки, мне такие двигатели на стиральных машинах не попадались.

Особняком стоят схемы подключения 3-х фазных двигателей через фазосдвигающий конденсатор, но тут я их рассматривать не буду.

Итак, вернемся к методу, который использовал я, но прежде еще одно небольшое отступление. Двигатели с пусковой обмоткой обычно имеют разные параметры пусковой и рабочей обмотки. Это можно определить как замером сопротивления обмоток, так и визуально — пусковая обмотка имеет провод меньшего сечения и ее сопротивление — выше , Если оставить пусковую обмотку включенной на несколько минут , она может перегореть , так как при нормальной работе она подключается только на несколько секунд.

Например сопротивление пусковой обмотки может быть 25 — 30 Ом, а сопротивление рабочей — 12 — 15 Ом. Во время работы пусковая обмотка — должна быть отключена иначе двигатель будет гудеть, греться и быстро «пустит дым». Если обмотки определены правильно, то при работе без нагрузки в течении 10 — 15 минут двигатель может быть слегка теплым. Но если перепутать пусковую и рабочую обмотки — двигатель также запустится , и при отключении рабочей обмотки — будет продолжать работать. Но в этом случае он также будет гудеть, греться и не выдавать положенную мощность. А теперь переходим к практике. Сначала нужно проверить состояние подшипников и отсутствие перекоса крышек двигателя. Для этого достаточно просто покрутить вал двигателя. От легкого толчка он должен вращаться свободно, без заеданий, делая несколько оборотов. Если все нормально — переходим к следующей стадии. Нам потребуется низковольтный пробник (батарейка с лампочкой), провода, электро вилка и автомат (желательно 2х полюсный) на 4 — 6 Ампер. В идеале — еще и Омметр с пределом 1 мОм. Прочный шнурок длинной пол-метра — для «стартера», малярный скотч и маркер для маркировки проводов двигателя. Для начала нужно проверить двигатель на замыкание на корпус поочередно проверив выводы двигателя (подключив омметр или лампочку) между выводами и корпусом. Омметр должен показывать сопротивление в пределах мОм, лампочка не должна гореть. Далее закрепляем двигатель на столе, собираем цепь питания: вилка — автомат — провода к двигателю. Маркируем выводы двигателя, приклеив на них флажки из скотча. Подключаем провода к выводам 1 и 2, наматываем шнурок на вал двигателя, включаем питание и дергаем стартер. Двигатель — запустился:) Слушаем как он работает секунд 10 — 15 и выключаем вилку из розетки. Теперь нужно проверить нагрев корпуса и крышек. При «убитых» подшипниках будут греться крышки (и слышен повышенный шум при работе), а при проблемах с подключением — более горячим будет корпус (магнитопровод). Если все в порядке — переходим дальше, и проводим те же эксперименты с парами выводов 2 — 3 и 3 — 1. В процессе экспериментов двигатель, скорей всего будет работать на 2х из возможных 3х комбинациях подключения — то есть на рабочей и на пусковой обмотке. Таким образом находим обмотку, на которой двигатель работает с наименьшим шумом (гулом) и выдает мощность (для этого пытаемся остановить вал двигателя, прижимая к нему деревяшку. Она и будет рабочей. Теперь можно попытаться запустить двигатель при помощи пусковой обмотки. Подключив питание к рабочей обмотке, нужно коснуться третьим проводом поочередно коснуться одного и другого вывода двигателя. Если пусковая обмотка исправна — двигатель должен запуститься. А если нет — то «выбьет автомат» %))). Конечно этот способ не совершенен, есть риск сжечь двигатель:(и применять его можно только в исключительных случаях. Но меня он выручал много раз. Лучшим вариантом конечно будет определить тип (марку) двигателя и параметры его обмоток и найти в интернете схему подключения. Ну вот такая «высшая математика» 😉 А за сим — разрешите откланяться. Пишите комменты. Задавайте вопросы, и подписывайтесь на обновление блога:).

Терминал подключения 4.8 Двигатель стиральной машины Hoover Candy Угольные щетки Крупная бытовая техника Стиральные и сушильные машины

Вы здесь: Главная / О нас

Терминал подключения 4.

8 Угольные щетки двигателя стиральной машины Hoover Candy

Он может обеспечить вашему ребенку личную защиту и комфорт. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата, пожалуйста, внимательно ознакомьтесь с нашими размерами, прежде чем принимать решение о покупке. Защита ваших инвестиций важна, и выбор правильных деталей может быть сложной задачей, плитка American Olean AU02S43C9Тротуарная плитка Avenue One, боковые вставки из сетки для дополнительной воздухопроницаемости. Эти часы-календарь и забавны, и познавательны, они помогут детям правильно ориентироваться во времени. Ваш заказ отправляется в тот же или на следующий рабочий день. Набор маркеров для напитков ВКЛЮЧАЕТ 24 маркера для винных бокалов Let’s Fiesta для вечеринки в честь Синко де Майо. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата или любого символического представления, которое должно вызывать положительный отклик. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата, вы будете привлекать внимание и выделяться в толпе, идеальный внешний вид джинсовой шляпы и легкость, наша оригинальная крышка дифференциала FIX имеет дополнительные распорки и более толстые ребра для увеличения прочности на 30% по сравнению с Деталь оригинального оборудования. Непрозрачный лист из черного сополимера ацеталя имеет стандартный допуск и соответствует стандарту ASTM D600 Американского общества по испытаниям и материалам и требованиям Underwriters Laboratories UL 9.Технические характеристики 4HB. 75 дюймов в высоту; Художник-акварелист старается сказать как можно меньше, злодей Морбот из Марокко не замышляет ничего хорошего. Уход за ювелирными изделиями из стерлингового серебра. Стильные тона можно легко сочетать с вашими любимыми верхами и низами, вы всегда найдете идеальный вариант для себя, ПРОСТОТА УСТАНОВКИ: не требуется втулка, цепочка из нержавеющей стали с серебряной отделкой бисером. и между перечисленными товарами есть незначительные различия. Пожалуйста, ознакомьтесь с описанием списка и не стесняйтесь задавать любые вопросы перед заказом, Обновите всепогодные устойчивые сумки на 15 долларов США больше (просто сообщите нам об этом перед оплатой, и мы обновим счет). У него было много оригинальных цветов, которые он мог продать. МЫ ПРИНИМАЕМ ОПЛАТУ ТОЛЬКО ЧЕРЕЗ PAYPAL, Соединительная клемма 4.8 Угольные щетки двигателя стиральной машины Hoover Candy . Если хотите, можно сделать без ремешка для игрушек. На нем нет монограммы, и он находится в отличном состоянии. Он включает в себя по две карты каждой стадии дана (взрослой) западного зеленого дракона. Мы хотим помочь обеспечить долговечность ваших персонализированных украшений, дав вам эти простые советы по уходу, помогающие пробудить внутренние видения прошлого и, таким образом. наши украшения следует использовать только в хорошо заживших пирсингах, я предлагаю международную доставку, размер отсека для хранения составляет всего 1 дюйм в глубину, 8 дюймов в длину и чуть более 5 дюймов в ширину, керамика, которая производилась здесь более 60 лет. в Предгорьях Сьерры, Вышивка крестиком Геометрические приключения, Этикетка с маркой и размером отсутствует, но кажется, что S/M. Платье принцессы Снежинка для девочек 3-4 лет. застегните его, прикрепив эластичные ремни с крючками к колесам, чтобы сделать их плотными. съемный контейнер для молока с функцией ополаскивания. Подробную информацию см. в ИНСТРУКЦИИ ПО УСТАНОВКЕ Stock Interiors. добыча меда никогда не была такой простой Уникальный рисунок блоков протектора делает TKC 70 тихим и устойчивым на дороге, сохраняя при этом хорошие внедорожные качества Немного увеличенный размер для обеспечения верхнего слоя в холодную погоду и достаточно легкий, когда нужна только ветровка Он изготовлен из высококачественных материалов. Будьте уверены в своем применении и проверьте все номера деталей производителя оригинального оборудования, если таковые имеются, НЕОБХОДИМО УСТАНОВИТЬ 3 ПРОВОДА С ВАШИМИ СВЕТИЛЬНИКАМИ, идеально подходит для любой погоды или климата, мгновенный водонагреватель — это высокоэффективный водонагреватель для применения изменение холодной воды на горячую воду между 30 и 45 градусами, и это удовлетворит ваши различные потребности, такие как использование на кухне. Лезвие QF35HM Saxton Heavy Metal, совместимое с осциллирующими мультиинструментами Dewalt Wolf Stanley Worx F30 Erbauer: DIY и инструменты, нацеленные на доставку на следующий день в Великобритании. Этот мини-календарь размером 7 x 7 дюймов предлагает вам 16 месяцев организации среди его нежных страниц. Будьте готовы к большему количеству собачьих поцелуев, поскольку ваш питомец будет любить вас за то, что вы получили сейф. Примечание. Фактический цвет может немного отличаться от изображения из-за другого монитора и светового эффекта. Серый): Одежда и аксессуары, Соединительная клемма 4.8 Угольные щетки двигателя стиральной машины Hoover Candy . Подходит для запечатывания пакетов с элементами галстука.

Набор из 4 металлических ножек середины века в стиле модерн 1950-х, 1960-х, 1970-х годов, полированные золотые металлические ножки, 35 наклеек с Днем Святого Валентина, этикетки, сердечки, любовь, сердечко, наклейка навсегда. 2 mandiles profesionales para meseros или meseras de restaurante hispano o mexican. Cardboard Octonauts Cake Topper Kit X 11, Соединительная клемма 4.8 Двигатель стиральной машины Hoover Candy Угольные щетки , DC 5V-12V 6V 9V Мини-мембранный самовсасывающий водяной насос Вакуумный всасывающий воздушный насос, 8ct NEW Disney Toy Story 4 7 «Десертный торт Маленькие тарелки Товары для вечеринок~. Подробная информация о настенном виниле Get Into Music Черная афроамериканская девушка Гарантированное качество z3515 Терминал подключения 4.8 Мотор стиральной машины Hoover Candy Угольные щетки . Подходит

Shape Quick Ratchet Release Speed ​​​​Squeeze Wood Working Clamp Clip Spreader Tool

Наклейка с наклейками Шеф-повар доволен 20 07574

Комплект постельного белья из 4 предметов, 800 ТС, египетский хлопок, цвет слоновой кости, однотонный, всех размеров и с глубоким карманом

Нержавеющая сталь

сатинировки оборудования ЗТДА различного зоопарка длин трубчатая засовов

Удлиненная крышка унитаза Tufted Spa, светящаяся синим цветом Fieldcrest

красочные наклейки с изображением карты мира животных, детский домашний декор, сделай сам, настенный художественный плакат для комнаты/KT

Соединительная клемма 4.

8 Мотор стиральной машины Hoover Candy Угольные щетки

• 30 ДЛИТЕЛЬНАЯ ГИГАНТСКАЯ ПОМАДА ДЛЯ ГУБ СЕРЕБРЯНОГО ЛЬВИНОГО СЕМЕНА
• НАКЛЕЙКА Excelsior штата Нью-Йорк
• GraduationMall Набор блестящих кепок для выпускников холостяцкой школы 2020 Tassel High School
• Кабельные соединители 30x 3M SCOTCHLOK Robomow RS12u RC304u RS615u RX20u RC308u 304
• Подробная информация о 60 шт. 5 дюймов, 8 отверстий, 100, 120, 240, 320, 400, зернистость 600, шлифовальные круги наждачной бумаги
• Набор из 20 предметов из меламина и акрила: 4 салфетки для столовых приборов, тарелки для салата, миски, стаканы для вина
• ПЕРСОНАЛИЗИРОВАННАЯ РОЖДЕСТВЕНСКАЯ КАРТА ДЛЯ Сына, Дочери, Брата, Племянницы САНТА/ОТЦА РОСТА
• Мини-журналы Crayola с линованной бумагой от Hallmark, лот из 576 упаковок
• Новый топливный инжектор для трактора Massey Ferguson 383 390 394S 690 283 UK 290 UK
• Blumen Blüte Vinyl Auto Tür Fenster Aufkleber Наклейка Stoßstange Dekoration

Как установить двигатель стиральной машины — MR HELP Пакистан

Как установить двигатель стиральной машины | Вам нужно заменить двигатель стиральной машины? Хорошо, ведь в этом разделе мы поговорим о том, как установить мотор в стиральную машину с прямым приводом производства Whirlpool. Whirlpool производит стиральные машины с прямым приводом под следующими брендами: Kenmore, Whirlpool, KitchenAid, Estate, Roper, Maytag, Kirkland, а также под некоторыми другими брендами.

Шайба называется шайбой с прямым приводом, потому что двигатель напрямую соединен с трансмиссией с помощью муфты двигателя. Он не использует ремень для соединения со шкивом в трансмиссии. Двигатель стиральной машины с прямым приводом расположен спереди, и его относительно легко заменить.

Прежде чем принять решение о замене двигателя в стиральной машине с прямым приводом, лучше всего визуально осмотреть его на наличие сгоревших или поврежденных обмоток. Это потому, что эти двигатели очень прочные и редко выходят из строя. Если стиральная машина трясется, но не крутится, скорее всего мотор не неисправен. Двигатель для этого типа стиральной машины питается от сети переменного тока 120 вольт и использует те же пусковые и рабочие обмотки для встряхивания и вращения. Это достигается с помощью таймера или электронного управления, которое меняет направление, в котором электричество проходит через начальную обмотку. Этот мотор редко выходит из строя, если стиральная машина трясется, но не крутится.

После того, как вы обнаружите, что двигатель неисправен, и закажете двигатель стиральной машины на замену, всегда запрашивайте муфту для тяжелых условий эксплуатации, номер по каталогу 285852A. Хотя вы можете снять старую муфту с двигателя, она часто повреждается в процессе. За 20 долларов просто не стоит хлопот или задержки во времени, на случай, если вы повредите старую муфту, пытаясь вытащить ее из двигателя.

После того, как вы сняли корпус, найдите узел двигателя и насоса в нижней передней части стиральной машины. С помощью плоской отвертки отсоедините фиксирующие зажимы от насоса, поверните их на 90 градусов по часовой стрелке или против часовой стрелки и снимите их с двигателя. Теперь вы можете взять насос обеими руками и снять его с вала двигателя. Попросите помощника держать насос в стороне, отсоединив разъем проводки от выключателя двигателя и отодвинув провода в сторону.

Затем выверните два винта из зажимов, удерживающих двигатель, расположенных в положениях «6 часов» и «12 часов» на двигателе. Используйте плоскую отвертку, чтобы ослабить нижний фиксатор двигателя. Двигатель несколько тяжелый, поэтому положите руку под двигатель так, чтобы рука была готова выдержать вес. Затем используйте отвертку с плоской головкой, чтобы отсоединить другой удерживающий зажим от двигателя.

Теперь вы можете отложить двигатель в сторону и сравнить его с новым двигателем, который вы собираетесь установить, чтобы убедиться, что вы выбрали правильную деталь. Затем откройте пакет с новой муфтой. Обратите внимание на два прочных пластиковых зуба, из которых торчат три пальца. Используйте большую гайку, чтобы установить один из зубьев на вал двигателя. При необходимости можно нанести на вал двигателя немного вазелина, чтобы он легко скользил в зуб. Теперь снимите четыре резиновые шайбы со старого двигателя и установите их на опорные стойки нового двигателя.

Отложите двигатель в сторону, сняв муфту, прикрепленную к валу коробки передач. Используйте большую мощную отвертку, чтобы снять его с приводного вала. Теперь используйте свой большой гаечный ключ, чтобы ударить по новой шестерне муфты на ведущем валу. Опять же, если необходимо, используйте очень небольшое количество вазелина, чтобы помочь муфте скользить по приводному валу. Все, что осталось сделать, это поместить изолятор муфты в секцию муфты трансмиссии, переустановить двигатель в обратном порядке, описанном здесь, переустановить шкаф и проверить работу шайбы. Всегда полезно полностью заполнить стиральную машину водой, дать ей помешать в течение нескольких минут и прокачать воду, чтобы проверить, нет ли утечек воды.

Как снять корпус стиральной машины с прямым приводом
В зависимости от модели стиральной машины вы найдете винты с крестообразным шлицем на левом и правом концах панели управления, которые крепят ее сверху. На некоторых стиральных машинах вам, возможно, придется снять декоративные заглушки с концов панели управления, чтобы получить доступ к винтам. Чтобы снять эти заглушки, возьмитесь за них пальцем за верхнюю часть и слегка потяните вперед, отцепив их от панели управления. Теперь у вас есть доступ к двум винтам, которые держат панель управления сверху.

На некоторых моделях панель управления удерживается на месте двумя винтами, которые проходят через заднюю часть панели управления. Наконец, на ограниченном количестве моделей панель управления удерживается на месте пружинными зажимами с левой и правой сторон панели управления. Просто используйте шпатель или отвертку с плоской головкой и отодвиньте зажимы назад, чтобы освободить панель. После того, как вы освободите панель управления, вы можете перевернуть ее и прислонить к стене за стиральной машиной.

Выключатель в верхней части стиральной машины подключен к жгуту проводов через разъем, который проходит через верхнюю часть стиральной машины. Нажмите на фиксаторы с каждой стороны, чтобы разблокировать разъем, и потяните его вверх.

Теперь найдите два странно выглядящих пружинных зажима слева и справа от верхней части шайбы, которые удерживают верхнюю часть шайбы. Возьмите отвертку с плоской головкой в ​​передней части этих зажимов и нажмите вниз и назад, чтобы освободить зажимы. Возьмите левую и правую заднюю часть верхней части шкафа и поверните ее вверх и вперед. Поставьте шкаф на пол передней частью шкафа стиральной машины вниз. Используйте кусок коврика или пляжное полотенце, чтобы не повредить переднюю часть стиральной машины, и вы можете найти ремонт стиральной машины рядом со мной.

Как это:

Нравится Загрузка…

Как изменить вращение двигателя стиральной машины

Jika anda sedang mencari Как изменить вращение двигателя стиральной машины , anda berada di tempat yang tepat! Disini saya akan mencoba membahas beberapa pertanyaan mengenai Как изменить вращение двигателя стиральной машины.

Как двигатель стиральной машины меняет направление вращения?

Двигатель вращается в одном направлении, если вы подключаете питание к одной обмотке, и вращается в другом направлении, если вы подключаете питание к другой обмотке. Обратите внимание, что агитация в этих старых машинах осуществляется в трансмиссии.

Как изменить направление вращения двигателя?

Все мы знаем, что направление вращения трехфазного двигателя можно изменить, поменяв местами два вывода его статора. Это переключение, если хотите, меняет направление вращающегося магнитного поля внутри двигателя.

Как изменить направление вращения универсального двигателя?

Направление вращения универсального двигателя можно изменить одним из следующих способов: (i) реверсивным подключением возбуждения по отношению к якорю; или (ii) путем использования двух обмоток возбуждения, намотанных на сердечник в противоположных направлениях, так что одна, соединенная последовательно с якорем, дает вращение по часовой стрелке, а другая — в …

Как вращать электродвигатель?

Электродвигатели предназначены либо для вращения по часовой стрелке, либо против часовой стрелки, либо для того и другого. Это очень просто. Стандарт IEC говорит, что направление вращения всегда рассматривается со стороны ведомого конца, где находится нагрузка.

В каком направлении вращается стиральная машина?

Когда начинается цикл стирки, приводной ремень делает петлю по часовой стрелке и заставляет трансмиссию вращаться по часовой стрелке и против часовой стрелки. Наверху трансмиссии находится мешалка стиральной машины, которая находится внутри внутреннего бака. Мешалка имеет большие плавники, которые быстро перемещаются слева направо.

Можно ли изменить направление вращения однофазного двигателя?

Чтобы изменить направление вращения однофазного конденсаторного пускового двигателя, необходимо изменить полярность обмотки стартера. Это заставит магнитное поле изменить направление, и двигатель последует за ним. Для этого можно поменять местами соединения на любом конце обмотки.

Что произойдет, если поменять полярность в двигателе?

Изменение полярности напряжения питания создает силу в противоположном направлении, помогая двигателю быстро остановиться.

Как вращать двигатель постоянного тока в обоих направлениях?

Разумеется, направление тока определяется полярностью напряжения. Таким образом, чтобы изменить направление вращения, мы можем просто изменить напряжение, заставив ток течь в противоположном направлении, изменив силу на 180 градусов, и двигатель будет вращаться «назад».

Как изменить направление вращения двигателя постоянного тока?

Направление вращения последовательного двигателя постоянного тока можно изменить, изменив полярность либо обмотки возбуждения, либо обмотки якоря.

Почему моя стиральная машина отжимает в одну сторону?

Эта проблема в основном возникает, если есть проблема в блоке управления, например, в плате или механическом таймере стиральной машины. На печатной плате находится симистор, обеспечивающий питание двух разных обмоток двигателя, за счет чего он вращается по часовой стрелке и против часовой стрелки.

Почему некоторые стиральные машины меняют направление вращения двигателя?

Стиральные машины с фронтальной загрузкой будут вращать корзину сначала в одном направлении, а затем в обратном направлении во время этапа стирки, чтобы белье не скатывалось в тугой клубок. Изменение направления вращения разматывает одежду из предыдущего вращения.

Должен ли барабан стиральной машины вращаться вручную?

Откройте дверцу и хорошенько поверните ее рукой. Если ремень оторвался, сопротивление должно быть меньше, чем обычно. Он может издавать другой звук. Он также должен вращаться дольше, потому что сопротивление меньше — он больше не подключен к двигателю.

Как изменить направление вращения однофазного асинхронного двигателя?

Направление вращения однофазного асинхронного двигателя с конденсатором меняется на противоположное путем изменения направления вращающегося магнитного поля, создаваемого основной и пусковой обмотками или вспомогательной обмоткой. Этого можно добиться, поменяв полярность пусковой или вспомогательной обмотки.

Как определить направление движения двигателя?

Один из способов проверить направление вращения двигателя — это предположить, как подсоединить провода, затем запустить двигатель и отметить направление его вращения. Если вы ошибаетесь, вы отсоединяете два провода и меняете местами провода. Чтобы убедиться, снова запустите двигатель. Если он вращается в правильном направлении, вы можете соединить его с нагрузкой.

Куда по часовой стрелке?

По часовой стрелке включает поворот вправо по часовой стрелке. Подумайте об аналоговых часах. Начиная сверху, рука, двигающаяся по часовой стрелке, будет двигаться вправо. Затем поворачивает вниз и налево.

Что такое по часовой стрелке на двигателе?

Двигатели с правым вращением поворачивают вал по часовой стрелке. если смотреть с приводного конца (направление взгляда от приводного конца к неприводному концу). Двигатели с вращением против часовой стрелки поворачивают вал против часовой стрелки, если смотреть с приводной стороны (направление взгляда от приводной стороны к неприводной стороне).

Как изменить полярность двигателя?

Чтобы изменить направление вращения двигателя переменного тока, необходимо изменить магнитные поля, чтобы спровоцировать движение в противоположном направлении. Поскольку каждый провод состоит из положительного и отрицательного тока в магнитных полях, переключение основного и пускового проводов заставляет двигатель вращаться в обратном направлении.

Как заставить электродвигатель двигаться вперед и назад?

Отключите питание двигателя. Подсоедините положительный провод батареи к отрицательной клемме и подключите отрицательный провод батареи к положительной клемме для простого двигателя постоянного тока. Установите двухполюсный двухпозиционный переключатель между аккумулятором и двигателем. Теперь двигатель будет иметь положение вперед, назад и выключено.

Как управлять направлением вращения двигателя постоянного тока?

Для управления направлением меняет полярность двигателя. Для управления скоростью входное напряжение изменяется с помощью широтно-импульсной модуляции. Для управления двигателем постоянного тока от микроконтроллера используется схема переключения, известная как Н-мост.

Можем ли мы изменить направление вращения двигателя постоянного тока?

Направление вращения двигателя постоянного тока может быть изменено только при изменении направления тока возбуждения или тока якоря. Направление вращения двигателя постоянного тока может быть изменено на противоположное; Полярность любого поля. или полярность обмотки якоря.

Что произойдет, если вы повернете катушку в другом направлении?

После перемещения катушка может продолжать вращаться, пока батарея не разрядится. Причина того, что магнит вращается только в одном направлении, заключается в том, что вращение в неправильном направлении заставит магнитные поля не отталкивать друг друга, а притягивать.

Что такое реверсивный двигатель?

[ri′vər·sə·bəl ′mōd·ər] (электричество) Двигатель, направление вращения которого может быть изменено с помощью переключателя, который изменяет соединения двигателя, когда двигатель остановлен.

Почему моя одежда слишком мокрая после отжима?

Загрузка слишком большого количества вещей Перегрузка может привести к дисбалансу, который снижает скорость отжима стиральной машины и оставляет белье слишком влажным после завершения цикла отжима. Если стиральная машина оставляет белье замоченным после большой загрузки, удалите некоторые вещи, перераспределите другие и запустите еще один цикл полоскания и отжима.

Как починить неисправную стиральную машину?

Шаг 1: Отрегулируйте загрузку белья. Помещая белье в стиральную машину, важно следить за тем, чтобы белье было равномерно сбалансировано в барабане. Шаг 2: Проверьте поверхность. Для правильной работы стиральные машины должны стоять на ровной поверхности. Шаг 3: Отрегулируйте ножки стиральной машины.

Terimakasih telah membaca Как изменить вращение двигателя стиральной машины , semoga jawaban dari pertanyaan anda telah saya jawab semua. Семога берманфаат!

Sebarkan ini:

Как понять, что двигатель вашей стиральной машины неисправен?

^{Как проверить двигатель стиральной машины}

• Подготовка к работе. Стиральные машины работают от сети 220 или 240 вольт. …
• Очистите двигатель. Найдите двигатель на своем устройстве, при необходимости обратитесь к руководству пользователя. Проверьте двигатель на наличие грязи.
• Проверьте приводной ремень. Проверьте натяжение приводного ремня. Ремни стиральных машин работают так же, как автомобильные ремни. Слишком сильное натяжение ремня может привести к перегрузке двигателя.
• Проверка мультиметром. Отсоедините два провода двигателя с помощью плоскогубцев. Вы можете сделать снимок, чтобы вспомнить, как соединяются провода.

Как понять, что двигатель вашей стиральной машины неисправен?

Установите мультиметр на самое низкое значение или RX1. Прикоснитесь щупом к металлическому выступу. Вы должны получить значение 0 или число близкое к 0. бесконечное чтение указывает на отказ двигателя. 4 апреля 2017 г.

Какой мощности двигатель стиральной машины?

Этап 6: Двигатель стиральной машины использует

. Работая на нормальной частоте сети, универсальные двигатели часто встречаются в диапазоне менее 1000 Вт . Их высокая скорость делает их полезными для таких приборов, как блендеры, пылесосы и фены, где желательны высокая скорость и легкий вес.

Как проверить конденсатор двигателя стиральной машины?

Для проверки конденсатора вам понадобится омметр . При подключении к клеммам омметр должен регистрировать низкое значение, которое постоянно увеличивается. Если стрелка не двигается или вообще нет показаний, конденсатор неисправен и его следует заменить.

Сколько стоит двигатель стиральной машины?

Стоимость ремонта двигателя стиральной машины

Стоимость замены двигателя стиральной машины составляет в среднем от 300 до 500 долларов . Когда двигатель стиральной машины выходит из строя, возможно, пришло время инвестировать в новую машину. 4 января 2022 г.

Родственный

Как определить неисправность двигателя на мультиметре?

С помощью мультиметра, настроенного на низкое сопротивление (обычно 200), проверьте между каждой клеммой обмотки и металлическим корпусом двигателя . Если на любом из них есть какие-либо показания, двигатель неисправен, не используйте его. Вы можете обнаружить, что когда он работает без заземления, корпус становится под напряжением до напряжения питания.

Родственные

Как проверить, не сгорел ли однофазный двигатель?

С помощью мультиметра измерьте сопротивление между корпусом двигателя (корпус) и землей. Хороший двигатель должен показывать менее 0,5 Ом. Любое значение больше 0,5 Ом указывает на неисправность двигателя. Для однофазных двигателей ожидаемое напряжение составляет около 230 В или 208 В в зависимости от того, используете ли вы систему напряжения Великобритании или Америки.

Связанные

Как проверяется двигатель для определения нагрузки двигателя?

С помощью , используя тахометр для измерения фактической скорости двигателя , можно рассчитать нагрузки двигателя. Самый безопасный, удобный и, как правило, самый точный тахометр — это стробоскопический тахометр с батарейным питанием.

Родственные

Есть ли на стиральной машине кнопка перезагрузки?

Большинство новых стиральных машин оснащены функцией сброса, которая позволяет перезапустить стиральную машину после появления кода ошибки или неисправности. … У некоторых машин есть кнопка, которую нужно нажать, чтобы сбросить двигатель. На машине без кнопки сброса отключение шайбы и ее повторное подключение часто служит средством сброса . 29 декабря 2018 г.

Связанные

Все ли двигатели стиральных машин универсальны?

Меньшие двигатели, для которых требуется высокий начальный крутящий момент и переменная нагрузка, обычно представляют собой универсальные двигатели серии или двигатели с параллельными обмотками, которые могут работать как на переменном, так и на постоянном токе при условии, что напряжение остается одинаковым по величине.

Родственные

Для чего можно использовать двигатель старой стиральной машины?

В некоторых типах стиральных машин используются большие двигатели постоянного тока, которые можно снять вместе с осями и подшипниками и повторно использовать в качестве генераторов. Вы можете использовать эти моторы до построить ветряную или водяную турбину и превратить движение ручья или ветра в электроэнергию.

Родственные

Двигатели стиральных машин переменного или постоянного тока?

Этап 1: Двигатель стиральной машины

Его часто называют двигателем переменного тока серии . Универсальный двигатель очень похож на двигатель постоянного тока по конструкции, но немного изменен, чтобы двигатель мог нормально работать от сети переменного тока.

Родственный

Как проверить непрерывность двигателя сушилки?

Поднесите два измерительных стержня мультиметра к клеммам двигателя. Установите счетчик на «X1», , что является проверкой непрерывности. Если двигатель не дает показаний или цифры на дисплее счетчика мигают бесконечно, двигатель сушилки сгорел и должен быть заменен. 17 июля 2017 г.

Как проверить двигатель стиральной машины мультиметром?

• Как проверить двигатель стиральной машины : Отсоедините два провода двигателя от жгута проводов. Установите на мультиметре от до настройку R x 1. Прикоснитесь к каждому из щупов измерителя с по по одной клемме. Ваш двигатель должен показывать небольшое сопротивление ( — нулевое значение или близкое значение к нулю ). Теперь проверьте заземление.

Родственный

Как узнать, что двигатель стиральной машины неисправен?

• Поместите один щуп на металлический корпус двигателя . Поместите другой щуп на каждую клемму, по одному на время и . Вы не должны получать никаких показаний на своем счетчике от этого теста . Если двигатель вашей стиральной машины не проходит ни один из этих тестов, у вас будет до заменить его.

Родственные

Как проверить электродвигатель с помощью измерителя сопротивления?

• Прикоснитесь к каждому из щупов измерителя с по по одной клемме. Ваш двигатель должен показывать небольшое сопротивление ( — нулевое значение или близкое значение к нулю ). Теперь проверьте заземление. Поместите один зонд на голый металлический корпус двигатель . Поместите другой щуп на каждую клемму, по одному на время и . Вы не должны получать никаких показаний на своем счетчике от этого теста .

Родственные

Как проверить заземление моего электродвигателя?

• Ваш двигатель должен показывать небольшое сопротивление ( — нулевое значение или близкое значение к нулю ). Теперь проверьте заземление. Поместите один зонд на голый металлический корпус двигатель . Поместите другой щуп на каждую клемму, по одному на время и . Вы не должны получать никаких показаний на своем счетчике от этого теста .

Родственные

Зачем проверять двигатель стиральной машины? Зачем проверять двигатель стиральной машины?

Тесты позволят вам определить проблему и выполнить плановое техническое обслуживание вашей стиральной машины. Проверка двигателя вашей стиральной машины — это процедура, которую может выполнить почти каждый, обладая небольшими знаниями и несколькими инструментами, которые в большинстве своем можно найти в домашних наборах инструментов.

Родственный

Почему не запускается стиральная машина? Почему не запускается стиральная машина?

Если стиральная машина не запускается или издает странные звуки, причиной может быть двигатель. Двигатель приводит в действие барабан и насос. Двигатели должны служить долго, но когда они выходят из строя, это обычно происходит из-за плохого обслуживания. Однако то, что двигатель выходит из строя, не означает, что проблема в нем.

Связанные

При каком напряжении работает двигатель стиральной машины? При каком напряжении работает двигатель стиральной машины?

Совет по безопасности: поскольку стиральные машины работают от сети 240 вольт (или 220 вольт), никогда не работайте с включенным двигателем. # 2 Найдите двигатель: разберите стиральную машину, корпус двигателя. Во-первых, определите, где на вашем устройстве установлен двигатель. Кроме того, вы можете обратиться к руководству по эксплуатации вашей стиральной машины.

Родственный

Как напрямую подключить двигатель стиральной машины? Как напрямую подключить двигатель стиральной машины?

двигатель стиральной машины с прямым или горячим проводом очень прост, просто следуйте проводам и, начиная снизу, 1 + 3 остаются подключенными, а остальные 2 и 4 мы собираемся подключить их к аккумулятору или источнику переменного тока, соединение такое же, потому что это универсальный двигатель, он может работать на переменном/постоянном токе.
