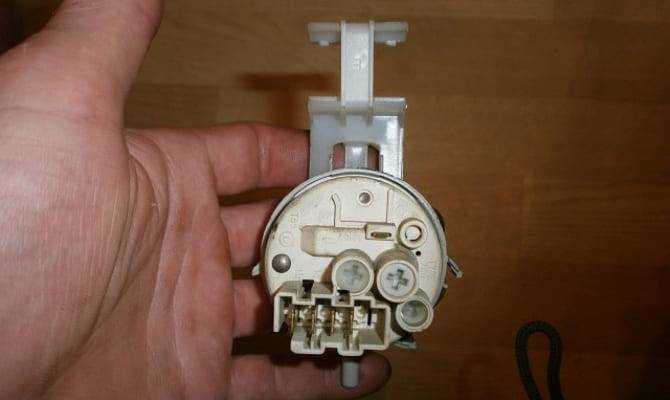

Прессостат — важный элемент в каждой стиральной машине

Далеко не все владельцы стиральных машин вникают в их устройство и принцип работы. Однако, если случаются неисправности и нет возможности обратиться за помощью к мастеру, то приходится самостоятельно устранять поломку. Одной из достаточно важных деталей в стиральной и посудомоечной машине является прессостат.

Содержание материала:

• 1 Датчик уровня воды в стиральной машине: описание
• 2 Прессостат: что это такое и зачем он нужен
• 3 Как проверить прессостат в стиральной машине: этапы
• 4 Правильная регулировка прессостата
• 5 Описание принципа работы прессостата

Датчик уровня воды в стиральной машине: описание

Далеко не каждый знает, что именно собой представляет прессостат, как он выглядит и для чего предназначен. У каждого производителя стиральных машин есть свои собственные прессостаты, приобрести которые можно в совершенно любом специализированном магазине. Прессостат есть в совершенно каждой современной машинке автомат, независимо от ее производителя.

Ознакомиться с датчиком воды в стиральной машине можно в интернете

В частности, таких как:

• Bosch;
• Candy;
• Ariston;
• Electrolux;
• Indesit.

Виды их различаются по функциональных особенностям, и наиболее часто встречается трехконтактный прессостат. Кроме того, может быть механический и электронный прессостат. Реле имеют такое же устройство, как и механические, поэтому при их применении, пользователь сталкивается точно с такими же проблемами, в частности, такими как засорение, утечка воздуха, недостаточно хорошее давление и многими другими.

Однако, действуют они по абсолютно другому принципу.

Реле имеют всего лишь 3 провода, однако совершенно точно могут определить даже незначительные изменения давления. Благодаря этому, контролирование количества жидкости в бачке становится более удобным и функциональным. При различных поломках и проведении проверки, стоит помнить, что электрические прессостаты работают при низком напряжении, именно поэтому они могут быть повреждены при проведении проверки специальными приборами, которые подразумевают применение высокого напряжения.

Прессостат: что это такое и зачем он нужен

Многие интересуются, что представляет собой прессостат, и каково назначение этого прибора. Прессостат – это такое небольшое устройство, которое помогает отрегулировать уровень воды в баке, так как для разных программ стирки ее требуется различное количество. Прессостат представляет собой небольшой прибор круглой формы, к которому подключены провода и трубка, соединенная с резервуаром высокого давления. Когда в бачке набирается жидкость, то через резиновую трубку подается требуемое давление и реле отмыкает или замыкает контакты, тем самым посылая сигнал стиральной машине о требуемом уровне воды.

Важно! Производители не рекомендуют изменять стандартные настройки, так как это может привести к значительным нагрузкам, не предусмотренным при проектировании конструкции.

Прессостат является незаменимым в стиральной машине, поскольку он позволяет отрегулировать уровень воды

Чтобы прессостат работал правильно, то его обязательно нужно проверить, а также настроить на нужное давление. Это поможет ему своевременно подать сигнал и запустить стирку. В основном, настройка датчика проводится производителем, однако, при желании можно сделать это и самостоятельно. Чтобы выполнить настройку своими руками, нужно изменить положение настроечного винта, находящегося прямо на корпусе.

Среди наиболее лучших моделей датчиков можно выделить такие, как:

• Metalflex HD505;
• T85;
• T85M;
• SPS-L11X.

При поломке прессостата, модуль управления устройством не смог бы определить, заполняется ли бачок водой, и какое ее количество там находится. Расположение датчика в стиральной машинке может быть совершенно различным, однако, в основном он находится в верхней части устройства. Это небольшая деталь цилиндрической формы с подключенными к ней проводами и трубкой, выполненной из пластика, идущей к резервуару высокого давления. Емкость повышенного давления может быть автономной или быть определенной деталью пластикового корпуса. При наборе воды в стиральную машинку, передается равное ей давление. В таком случае наблюдается соединение либо отсоединение контактов реле. Стиральная машина получает соответствующий сигнал о достаточном количестве жидкости в резервуаре.

Как проверить прессостат в стиральной машине: этапы

В некоторых случаях, требуется проверка прессостата, так как могут возникать определенные неисправности стиральной машины. Узнать, правильно ли работает датчик уровня воды, можно самостоятельно, однако, нужно соблюдать безопасность при работе с электроприборами.

Проверить прессостат можно самостоятельно, выполняя определенные действия

Проверка датчика уровня подачи воды состоит из нескольких этапов, а именно таких, как:

• Отключение стиральной машинки от сети;
• Тестирование работоспособности деталей;
• Оценка состояния прессостата и трубки.

Изначально нужно отсоединить стиральную машинку от сети. Для этого нужно найти фиксирующие верхнюю панель винты. После этого нужно их открутить и снять крышку, а затем найти прессостат. В большинстве стиральных машинок, в частности, таких как Самсунг, Аристон, Индезит, Бош, Ардо, этот прибор расположен на одной из стенки, недалеко от крышки, именно поэтому, его можно заметить практически сразу же.

После того как прессостат будет найден, нужно отсоединить его от шланга, чтобы затем комплексно протестировать работоспособность деталей.

Затем нужно внимательно осмотреть все приборы для обнаружения видимых повреждений и засоров. Если в трубке образовались засоры, то ее нужно тщательно прочистить. При обнаружении повреждений, проводится замена деталей на новые. Чтобы правильно провести ремонт и замену пришедших в неисправность деталей, потребуется схема стиральной машинки, так как это позволит определить место расположения требуемых деталей. После проведения осмотра и при надобности замены, нужно снова установить все детали, и закрепить крышку машинки на место.

Правильная регулировка прессостата

Регулировка прессостата на требуемый уровень воды проводится при помощи 2 болтов, один из которых служит для установки контроля соединения контактов, а другой – для контроля их разрыва. Датчиков может быть разное количество, в зависимости от режима работы и модели стиральной машинки. Уровень жидкости в баке во многом зависит от программы стирки, например, при бережной и деликатной стирке, бак заполняется только лишь наполовину.

Для того чтобы стиральная машина правильно работала, необходимо отрегулировать прессостат

При самостоятельной настройке прессостата, можно выставить такие режимы, как:

• Полный режим;
• Экономный вариант;
• Непосредственный перелив бачка.

Чтобы самостоятельно выполнить настройку прессостата, обязательно нужно знать, сколько требуется стиральной машинке воды на каждом этапе проведения стирки, в зависимости от выбранного режима работы. В соответствие с этим выставляются основные моменты включения и выключения контактных групп.

Иногда бывает так, что датчик ломается, и тогда это приводит к неисправностям.

При неисправности машина стирает при отсутствии воды, бак переполняется водой, проблема слива лишней воды, откачивание воды в режиме полоскания, появление запаха гари, не происходит отжим белья. Возникновение таких неисправностей должно быть поводом для проведения проверки прессостата, так как подобные проблемы могут свидетельствовать и о наличии других поломок стиральной машинки.

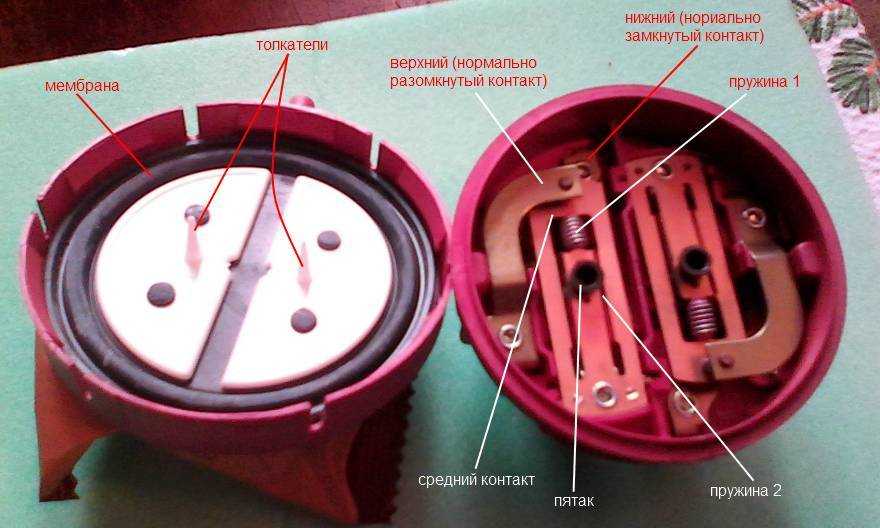

Описание принципа работы прессостата

Любая модель стиральной машинки оснащается датчиком регулировки уровня жидкости в бачке. Если по какой-то причине датчик не сработает, то провести нормальную стирку белья будет невозможно. Чтобы правильно подключить и настроить работу датчика, нужно знать, из каких частей он состоит.

Перед тем как подключить и настроить прессостат, необходимо ознакомиться с принципом его работы

А именно:

• Диафрагма;
• Катушка;
• Магнитный сердечник;
• Резиновая трубка.

Каждая модель датчика имеет свою собственную схему подключения, именно поэтому, при возникновении неисправности, лучше всего обратиться к мастеру в сервисный центр, который сможет провести все требуемые ремонтные работы. Принцип работы прессостата подразумевает под собой то, что при поступлении жидкости в бачок, воздух, находящийся в шланге давления оказывает давление на мембрану. Под действием давления мембрана выгибается и оказывает наконечником давление на пружину контактной группы. По достижении требуемого уровня жидкости в бачке, контакты переключаются, и машинка выбирает режим стирки. При впитывании воды бельем, датчик снова включается, и вода набирается до нужного уровня.

Что такое прессостат стиральной машины (видео)

Прессостат в стиральной машинке имеет очень важное значение, так как без этого устройства невозможно провести стирку. Именно поэтому, при появлении малейшей неисправности, нужно срочно провести ремонт, а при необходимости, и замену прибора.

Замена датчика уровня (прессостат) стиральной машины

Все современные автоматические стиральные машины оснащены прессостатами. Деталь представляет собой датчик, нужна для измерения уровня воды в барабане устройства и отправки сигналов в управляющий модуль. Благодаря датчику уровня воды, стиральная машинка «понимает», что воду нужно добрать до определенной отметки или слить по завершению цикла стирки.

Признаки поломки прессостата

Неисправность будет заметна довольно быстро. Если датчик пришел в негодность, владельцы стиральной машинки обнаружат характерные проявления:

• Программа стирки запускается без набора воды в барабан. Это плохо, потому что для работы с вещами СМА нагревают воду. ТЭН, скорее всего, сгорит, т.к. предназначен для погружения в жидкость.
• Воды в барабане слишком много или недостаточно. Т.к. датчик не отображает уровень наполненности барабана, машинка может набирать жидкости так, что она переполнит его или не заполнять и наполовину от нормы.
• Этапы полоскания и отжима не срабатывают. Происходит в случаях, когда прессостат не передает в управляющий модуль сигнал о необходимости опустошит барабаню
• После выключения программы барабан полный. Отсутствие слива воды тоже может говорить о поломке датчика.

Как проверить датчик уровня (видео)

При перечисленных симптомах нужна замена прессостата стиральной машины. Лучше дополнительно провести диагностику детали. Перед ремонтом барабан обязательно опустошается. Из него нужно удалить и жидкость, и вещи.

Как заменить датчик в стиральной машине

Замена датчика уровня стиральной машины проводится в несколько шагов:

1. Устройство полностью отключить от сети, опустошить барабан принудительно и убрать из него белье. Воду из машины сливают через шланг или фильтр. Перечисленные меры требуются по технике безопасности.
2. Открутить саморезы, на которых держится верхняя крышка, деталь расположена именно там. Выглядит, как круглая шайба, соединенная с машиной несколькими кабелями и трубкой.

3. Открутить от задней стенки 2 шестигранных болта, они держат панель, а ней крепится запчасть. Отсоединение прессостата обязательно для проверки работоспособности и замены.

4. Убрать панель, сфотографировать расположение прессостата и проводов, подсоединенных к нему. По фотографии подсоединяются все элементы, кабели.
5. Отключить клеммы, провода, трубку от детали. Убирать их важно аккуратно, чтобы не повредить.
6. Установить на то же место новую запчасть. Обязательно повторяется подключение кабелей и трубки на прежние места.

7. Проверить работоспособность датчика. Для этого стирка запускается на холостом ходу.

Перед заменой датчика давления в стиральной машине можно дополнительно проверить его работоспособность. Диагностика нужна, если по признакам поломки нет уверенности, что сломалась эта деталь. К месту, где была трубка нужно подсоединить похожую по диаметру, дунуть в нее. Исправный прессостат издает щелчки, сломанный не реагирует на увеличение давления.

Самостоятельная диагностика и ремонт не всегда приводят к положительному ремонту. Неправильные действия могут вызвать более серьезные поломки. Помимо замены, на новых запчастях потребуется настройка. Производители категорически не рекомендуют настраивать прессостаты собственноручно, это может привести к перегрузкам, на которые стиральные машины не рассчитаны.

Решились на самостоятельный ремонт? Самоделкин одобряет! Все запчасти найдёте у нас, на каждую гарантия качеста и совместимости.

Смотреть все датчики уровня »

Регулировка прессостата стиральной машины самостоятельно

Со временем может выйти из строя любой элемент стиральной машины — начинает трескаться резиновый уплотнитель, ТЭН перестает греть, датчик уровня воды выдает непонятную ошибку. Несовершенная система забора воды в бак будет говорить о проблеме с прессостатом. Стиральная машина либо не наберет жидкости, либо загрузит ее в избытке.

Не во всех случаях требуется замена датчика на новый, иногда может потребоваться регулировка реле давления. Попробовав отрегулировать деталь самостоятельно, вы избежите лишних затрат на покупку элемента, при этом продлив срок службы имеющегося датчика на многие годы. Разберемся, как отрегулировать ту часть, которая отвечает за сбор нужного количества воды в баке.

Перед открытием реле давления

После обнаружения неисправности в системе необходимо понять, действительно ли причиной было реле давления. Внимательно осмотрите заправочную систему, осмотрите шланг и штуцер датчика забора воды, его переходную камеру. На осматриваемых элементах не должно быть:

• потертостей, надрывов;
• налет от стиральных порошков.

Если вы обнаружите засохшее моющее средство на деталях, обязательно промойте детали и попробуйте снова запустить машину. Возможно, эти меры помогут восстановить работоспособность прессостата.

Далее проверьте стабильность питающей проводки к датчику.

Возможно какая-то проволока износилась или погнулась. Если обнаружен дефект, устраните его и проверьте работоспособность стиральной машины.

И напоследок нужно посмотреть контакты прессостата, если они загрязнены, то их следует почистить. Затем приступайте к проверке датчика забора воды. Для диагностики потребуется трубка диаметром, аналогичным шлангу постоянного датчика. Один кончик трубки придется надеть на входной штуцер прибора, слегка подуть в свободное второе отверстие. Когда датчик работает нормально, он издает щелчки. Если даже после такой проверки проблем не обнаружено, необходимо разобрать прессостат.

Процесс настройки

Для настройки датчика уровня жидкости не обязательно прибегать к помощи профессионалов; ремонтные работы можно выполнить самостоятельно. Необходимо четко следовать приведенной ниже инструкции и выполнять все действия внимательно, с особой осторожностью. Для регулировки датчика уровня стиральной машины необходимо соблюдать следующий алгоритм действий:

• отключить машину от сети и водопровода;
• снимите прессостат, открутив пару болтов, удерживающих его, и аккуратно отсоединив провода, питающие деталь;
• найти специальные винты, предназначенные для притягивания и ослабления внутренних контактов устройства;
• удалить остатки герметика с их поверхности.

Данные манипуляции можно назвать подготовительными, основная работа по настройке прессостата еще впереди. Далее с помощью вычищенных винтов надо попытаться поймать момент сближения и размыкания контактов своими руками. В этом случае придется использовать всем известный «метод тыка», так как у непрофессионалов нет специальных приспособлений для установки момента закрытия.

Необходимо сделать так:

• повернуть первый винт на пол-оборота, подключить датчик к машине, включить машину и запустить режим стирки;
• , если в Вашем случае изначально не было набрано необходимого объема воды, а теперь стало больше, значит, выбран правильный образ действий. Ослабьте винт сильнее в том же направлении, после чего залейте часть детали герметиком;
• , если откручивание болта вызвало обратный эффект, прокрутите его в обратную сторону на один-полтора оборота.

Основная задача при регулировке реле давления — установить оптимальные параметры его работы, чтобы датчик срабатывал в нужный момент, четко определял количество набранной в баке воды.

После того, как винты будут вкручены в нужное положение, обязательно обработайте их силиконовым герметиком во избежание последующего ослабления креплений.

Признаки, указывающие на поломку детали

На неисправность датчика уровня жидкости могут указывать многие факторы. . При выходе из строя прессостата нарушается нормальная работа стиральной машины, машина начинает функционировать неправильно. Определенные признаки указывают на неисправность устройства.

1. Режим стирки активируется даже при пустом барабане.
2. Нагреватель начинает работать, хотя в баке нет воды. Это действие обязательно приведет к перегоранию ТЭНа.
3. Автомат набирает воды «сколько хочет», а не то количество, которое предусмотрено программой стирки.
4. Стиральная машина не может слить отработанную воду в конце цикла.
5. Не работает режим полоскания в машине.

Самостоятельно диагностировать поломку прессостата несложно, описанные симптомы достаточно явно указывают на проблемы с датчиком.

Однако не во всех случаях поможет регулировка датчика, в определенных ситуациях потребуется его полная замена.

Если регулировка не помогла?

Если попытка настроить прессостат своими руками не удалась, это не значит, что нужно менять стиральную машину или срочно вызывать мастера. Самый бюджетный вариант – заменить неисправную деталь новым датчиком.

Важно правильно подобрать реле давления для замены, обязательно учитывайте марку и модель вашего автомата.

Установка нового датчика уровня воды не займет много времени. Достаточно снять сломанную деталь, предварительно сфотографировав схему подключения, а затем выполнить следующую последовательность действий:

• закрепить рабочее реле давления в системе;
• подсоедините шланг к трубке датчика и закрепите его хомутом;
• осмотреть полученный компаунд на наличие трещин, заломов, повреждений;
• подключить проводку согласно предыдущей схеме.

Не следует пользоваться стиральной машиной с неработающим датчиком, это может привести к серьезной неисправности машины, необходимо как можно быстрее отрегулировать прессостат или заменить его на исправный.

Затем нужно собрать корпус машинки, поставив на место верхнюю крышку, включить стиралку в сеть и запустить программу стирки. После замены детали ситуация, несомненно, должна улучшиться.

Проверка реле давления стиральной машины

У вас есть неудачный опыт, когда вы загружаете стиральную машину и нажимаете кнопку запуска только для того, чтобы стиральная машина начала переливаться во время цикла заполнения? Возможно, стиральная машина работает нормально, но неожиданно перестает работать непосредственно перед циклом полоскания? Или, может быть, прибор вообще не запускается? Все три проблемы могут быть вызваны одним и тем же: неисправным реле давления.

Ремонтная клиника предлагает решение для идентификации сломанного реле давления, чтобы вы могли снова заставить свою стиральную машину работать эффективно. Начнем с того, как правильно работающее реле давления используется во время работы стиральной машины:

Как работает реле давления стиральной машины

Проще говоря, реле давления стиральной машины — это механический компонент, который контролирует, сколько воды попадет в бак для стирки. цикла на многих моделях стиральных машин.

Реле давления отключит подачу напряжения на клапан подачи воды

После того, как устройство управления или таймер стиральной машины настроено на выбранный цикл стирки и нажата кнопка запуска, устройство управления подает напряжение на впускной клапан машины, который открывается и позволяет воде заполнить бак. Реле давления имеет трубку, которая соединяется со стенкой или дном бака. По мере того, как ванна наполняется водой, давление воздуха в трубе увеличивается. Когда бак заполнен достаточным количеством воды (от 8 до 18 галлонов в типичной стиральной машине с вертикальной загрузкой; от 2 до 5 галлонов в типичной стиральной машине с фронтальной загрузкой), давление в трубке приводит к тому, что реле давления отключает напряжение. к впускному клапану, закрыв его и перекрыв поток воды. Затем напряжение направляется на приводной двигатель стиральной машины или узел ротор/статор, чтобы запустить цикл стирки и перемешивания.

Реле давления также используется во время цикла ополаскивания

После цикла стирки и перемешивания вода из бака будет слита, и в бак будет поступать свежая вода для цикла ополаскивания. Реле давления снова позволит подать напряжение на впускной клапан воды после того, как вода будет слита из бака, чтобы впустить соответствующее количество свежей воды. реле давления, чтобы снова отключить напряжение на впускном клапане и позволить этому напряжению быть направленным на приводной двигатель или узел ротора/статора для запуска циклов полоскания и отжима.

Как реле давления стиральной машины может выйти из строя

Циклы заполнения и полоскания зависят от правильной работы реле давления и подключенной трубки подачи воздуха. Если переключатель закоротил или в трубке подачи воздуха есть отверстие, в ванну может попасть слишком много воды, что приведет к ее переполнению.

Если трубка подачи воздуха забита или реле давления неисправно и не имеет электрической цепи, стиральная машина может вообще не наполняться или запускаться. Переодически неисправный переключатель, который не может определить, что вода сливается из бака, может привести к остановке стиральной машины в середине цикла.

Как проверить реле давления омывателя

Чтобы определить, является ли неисправное реле давления причиной проблемы с вашей омывателем, можно выполнить четыре шага для проверки и проверки компонента:

1. Снимите реле давления и воздух напорная трубка от стиральной машины . Для получения надлежащих результатов проверки необходимо снять со стиральной машины реле давления и прикрепленную к нему трубку для подачи воздуха. Прежде чем приступить к разборке, обязательно отсоедините шнур питания устройства или отключите питание устройства. На стиральных машинах с фронтальной загрузкой датчик давления обычно расположен непосредственно под верхней панелью, часто прикрепленной к раме. На стиральных машинах с вертикальной загрузкой переключатель может быть прикреплен к внутренней части задней панели стиральной машины под основной крышкой или за панелью управления. Вам нужно будет отсоединить провода от клемм переключателя и отсоединить переключатель от панели или рамы, чтобы удалить его. Большинство реле давления можно просто повернуть, чтобы освободить деталь. Трубка давления воздуха должна быть отсоединена от порта воздушной камеры на боковой или нижней части внешнего бака, чтобы снять все реле давления и трубку в сборе.
2. Осмотрите трубку давления воздуха – Перед проверкой самого реле давления следует осмотреть трубку давления воздуха. Есть ли в трубке какие-либо препятствия? Есть ли в нем трещины или дыры? Если это так, это, вероятно, причина проблемы. Часто вы можете просто заменить старую трубку на новую, чтобы решить проблему. Независимо от того, находится ли старая трубка в хорошем состоянии или вы устанавливаете новую трубку, просто убедитесь, что компонент плотно прилегает к порту реле давления.
3. Определите клеммы реле давления — Реле давления омывателя обычно имеют три клеммы: общую клемму, нормально замкнутую клемму и нормально разомкнутую клемму. Нормально-замкнутая клемма подает питание на впускной клапан воды, а нормально-открытая клемма подает питание на приводной двигатель или узел ротор/статор. Вам нужно будет обратиться к электрической схеме стиральной машины, чтобы определить каждую клемму для проверки компонента.
4. Используйте мультиметр для проверки клемм реле давления — Вы можете использовать стандартный мультиметр или омметр для проверки реле давления на наличие соответствующих изменений в электрической цепи. Начните с поворота диска выбора диапазона до минимального значения сопротивления в омах. Соедините черный провод счетчика с общей клеммой реле давления, а красный провод счетчика с нормально замкнутой клеммой. На дисплее мультиметра должно отображаться сопротивление, близкое к «0» Ом, что означает, что переключатель имеет непрерывность.

Подсоединив провода к одним и тем же клеммам, поднесите к губам конец напорной трубки и подуйте в нее. Вы должны услышать щелчок, а на дисплее счетчика должно быть указано, что общая и нормально замкнутая клеммы больше не имеют электрической целостности.

Затем переместите красный провод к нормально разомкнутой клемме, оставив черный провод на общей клемме. Дисплей счетчика должен показывать отсутствие непрерывности до тех пор, пока вы не дунете в трубку нагнетания воздуха, что должно привести к установлению электрической непрерывности между общим и нормально разомкнутым выводами. Если клеммы реле давления дадут отрицательный результат на непрерывность на протяжении всего теста или положительный, когда они не должны, вы будете знать, что реле давления неисправно и его необходимо заменить.
