Каталог значков на приборной панели автомобиля

Расшифровка символов на приборной панели.

Предлагаем нашим читателям самый полный список значков-символов, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и сенсоров, а также и электронное управление двигателем. Вся информация с датчиков стекается в бортовой компьютер автомашины. В случае какой-либо ошибки, поломки или другой необходимости сообщить водителю важную информацию, автопроизводители предусмотрели на приборной панели большое количество сигнальных символов и надписей, которые при определенных условиях тут-же загораются. К всеобщему сожалению, такое большое разнообразие сигнальных символов на приборной панели машины путает многих наших водителей, а иногда даже просто пугает. Мы собрали для вас дорогие читатели более 150 сигнальных значков-символов, которые встречаются сегодня в более-чем в 2000 автомобилях. В данный обзор включены 30 автомобильных марок машин.



Почему значки-символы на приборной панели разного цвета?



Производители автомобилей предусмотрели в них несколько видов таких надписей и символов на приборной панели, разделив их по цвету (цветовой гамме). Например, если вы видите на приборке (на приборной панели) не красный значок-символ, а например зеленый или синего цвета, то ваша автомашина скорее всего работает по-прежнему в нормальном режиме и Вы спокойно можете продолжать движение. Но тем не менее, вы ни в коем случае не должны игнорировать появление любого предупреждающего сигнала на приборной панели.



Если на данной панели появился красный значок-символ, то электронная система автомобиля заранее предупреждает вас о потенциальной серьезной проблеме.

Если на приборной панели появился желтый или оранжевый значок-символ, то автомобиль также предупреждает вас о том, что вашему автомобилю возможно требуется техническое обслуживание, или диагностика, или ремонт.



Обратите друзья ваше внимание на тот момент, когда значок-символ мигает, в таком случае Вы не должны затягивать на долго с поездкой в автотехнический центр.





И так уважаемые читатели приступим и начнем наши разъяснения с наиболее важных и серьезных значков-символов на приборной панели, а далее в порядке убывания и по их значимости (важности) мы продолжим постепенно описывать данные значения значков-символов находящихся на приборных панелях автомобилей.





Предупреждающие символы — Серьезные предупреждения.



Если вы видите на приборной панели какой-либо из ниже указанных следующих символов, ни в коем случае не игнорируйте данное предупреждение. Немедленно остановитесь, заглушите двигатель и далее срочно обратитесь в автотехнический центр или автосервис.

Внимание! Нижеуказанные предупреждающие символы (значки) не должны быть Вами проигнорированны. В противном случае ваш автомобиль в любой момент может быть серьезно поврежден.



Предупреждающие индикаторы тормозной системы.

Система охлаждения двигателя, индикатор температуры.

Уровень масла в двигателе или давление масла.

Датчик индикатора уровня масла в двигателе.

Индикатор зарядки аккумулятора.

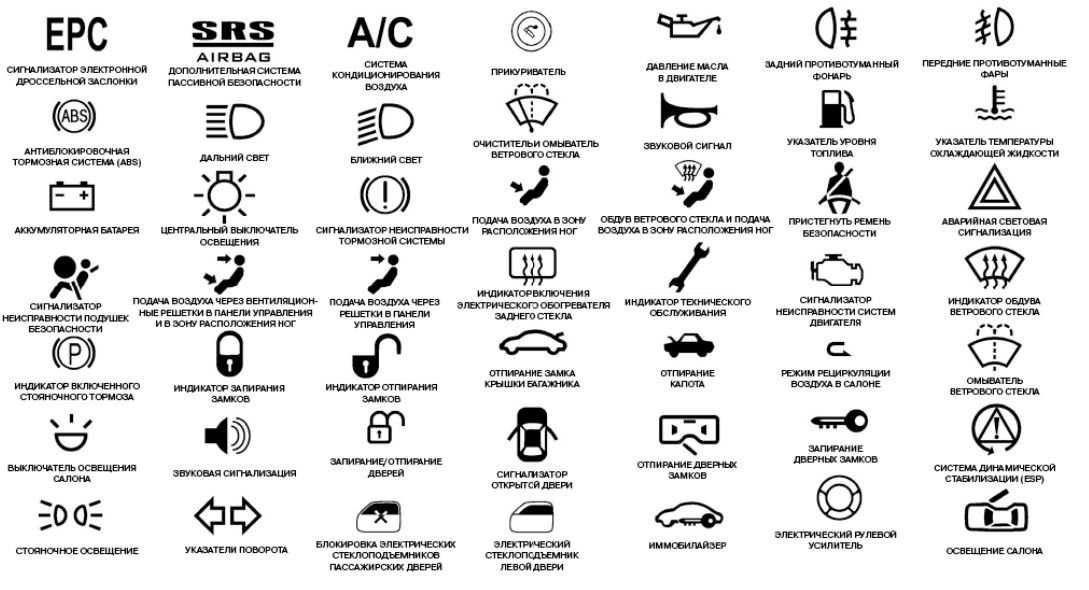

Обычные и общие значки-символы на приборной панели.



Следующие символы на приборной панели автомобилей предназначены для того, чтобы предупреждать водителя о плановых потребностях их автомашины и напоминать им о том, что необходимо в этом случае сделать. Например, данный вид значков-символов предупреждает Вас о низком уровне стеклоомывающей жидкости или о том, что вы не закрыли за собой плотно дверь. Этот вид значков-символов может загораться как на самой приборной панели, так и на информационно-развлекательной системе автомобиля (на экране по центру консоли).





Напоминание о не пристегнутом ремне безопасности

Символ дверей автомобиля. Может предупреждать о не закрытой двери.

Уровень топлива, индикатор низкого уровня топлива.

Значок жидкости стеклоомывателя. Низкий уровень жидкости.

Контроль давления в шинах. Если загорелся, то в шинах упало давление.

Check Engine — Чек двигателя. Ошибка работы двигателя. Подробнее…

Напоминание о необходимости  технического обслуживания автомобиля.



Осветительные значки и символы в автомобилях.



Ниже представлены все индикаторы на приборной панели, которые связаны с системой освещения вашего автомобиля. Многие значки-символы многие из нас наверняка видели в своей автомашине. Большинство из них загораются зеленым или синим цветом.



Значок включенных фар.

Символы неисправности фар.

Значок включенного дальнего света.

Включена автоматическая система ближнего света. Датчик света.

Автоматическая система управления дальним светом.

Значок о выравнивании фар. Если горит, то необходима диагностика.

Неисправность поворотников.

Индикатор дневных световых огней.

Неисправность лампочки в задних фарах.

Символ габаритных огней.

Символ задних противотуманных фар.

Стрелки, указывающие на работу поворотников или включенную аварийную сигнализацию.



Информационные дисплеи на приборной панели для технических сообщений и предупреждений.



В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.





Символы неисправности систем автомобиля и предупреждения о безопасности.



Если Вы увидите на приборной панели указанные значки-символы, то обратитесь друзья напрямую к дилеру или в автосервис как можно быстрее. Внимание! Символы (значки) указаны в порядке их важности, от серьезных к менее серьезным предупреждениям.



Значок загорается вместе с появлением предупреждения-сообщения на приборной панели.



В Европейских автомобилях желтый знак(цвет) означает неисправность системы контроля устойчивости.

Ошибка подушки безопасности.

Индикатор не активных боковых подушек безопасности.

Предупреждение о не пристегнутых ремнях безопасности водителя и переднего пассажира.

Предупреждение о непрестегнутых ремнях безопасности задних пассажиров.

Индикация сигнализации автомобиля / Значок Иммобилайзера.

Ошибка коробки передач. Неисправность АКПП.

Предупреждение о перегреве АКПП или системы привода.

Перегрев коробки передач или проблема со сцеплением.

Слишком большая температура масла в коробке передач.

Неисправность усилителя рулевого управления.

Стояночный тормоз (ручник).

Низкий уровень тормозной жидкости.

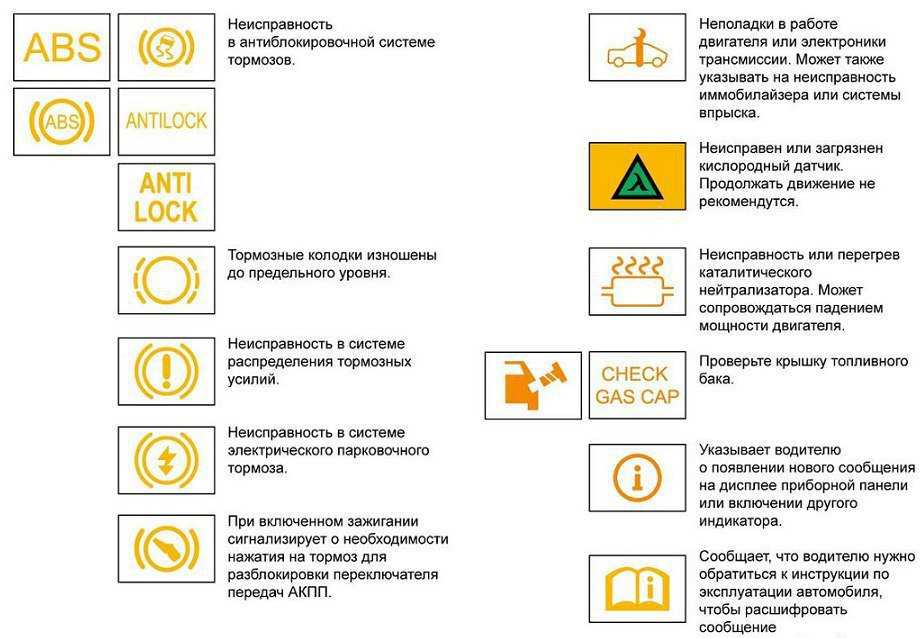

Антиблокировочная тормозная система.

Символ о износе тормозных колодок.

Проблемы с электронным управлением тормозной системы.

Неисправность электрического стояночного тормоза (ручник).

Предупреждение о необходимости нажать педаль тормоза перед запуском двигателя или перед переключением коробки передач.

Система контроля за давлением в шинах. При появлении проверьте давление.

Check Engine — Чек двигателя. Подробнее здесь…

Проверьте электрооборудование двигателя.

Снижение мощности двигателя.

Неисправность двигателя.

Лямбда-зонд. Индикатор неисправности датчика кислорода.

Не закрыт бензобак. Воздух в топливной системе.

Символ, указывающий на наличие информационного сообщения в системе.

Необходимость ознакомиться с руководством по эксплуатации автомобиля.

Перегрев или неисправность катализатора.

Низкий уровень охлаждающей жидкости.

Проблемы с охлаждением двигателя / Низкий уровень охлаждающей жидкости.

Проблема с электронной системой управления дроссельной заслонкой.

Индикатор загрязнения воздушного фильтра.



Значки-символы на приборной панели систем помощи и безопасности.



Новые автомобили кроме стандартных пиктограмм на приборной панели имеют множество новых неизвестных многим символов, которые относятся к индикации многих функций систем безопасности и помощи водителю.



Индикация системы контроля тяги.

Низкая скорость автомобиля / Система помощи спуска с горы.

Режим движение по бездорожью на маленькой скорости.

Система стабилизации выключена.

Различные индикаторы контроля стабильности и устойчивости — Выключена.

Система динамической стабилизации выключена.

Неисправность антипробуксовочной системы / Неисправность электронной тормозной системы.

Система предупреждения о заносе автомобиля / Система контроля устойчивости.



Специальные и дополнительные значки-символы на приборной панели автомобилей.



Все символы и индикаторы которые мы внесли в эту группу, напрямую связаны с особыми и новыми технологическими функциями в современных автомобилях. Часть символов из этой группы в случае индикации зеленым цветом означают следующее, что в данный момент времени они активны. Другие же символы при появлении их на приборной панели сообщают водителю о том, что появилась проблема с работой той или иной функции. Как правило при таких проблемах высвечиваются либо желтые, либо красные значки-символы.



Неисправность крыши в кабриолете.

Индикация обнаружения бесконтактного ключа.

Ключ не обнаружен.

Индикатор предупреждения отрицательной температуры на улице.

Предупреждение водителю о необходимости отдыха.

Система предупреждения об опасном сближении автомобиля с другими ТС.

Индикация легкого доступа в автомобиль.

Индикация включенного круиз-контроля.

Значок включенного круиз-контроля.

Активный адаптивный круиз-контроль.

Проблемы с круиз-контролем.

Автоматический ограничитель скорости (ASL).

Система контроля полосы и безопасность проезда перекрестков.

Система безопасности столкновения выключена или неисправна.

Предупреждение об опасности столкновения в задней части машины.

Система оповещения об опасности столкновения в передней части машины.

Предупреждение о пешеходе на дороге.

Система предупреждения о нахождении автомобиля в мертвой зоне.

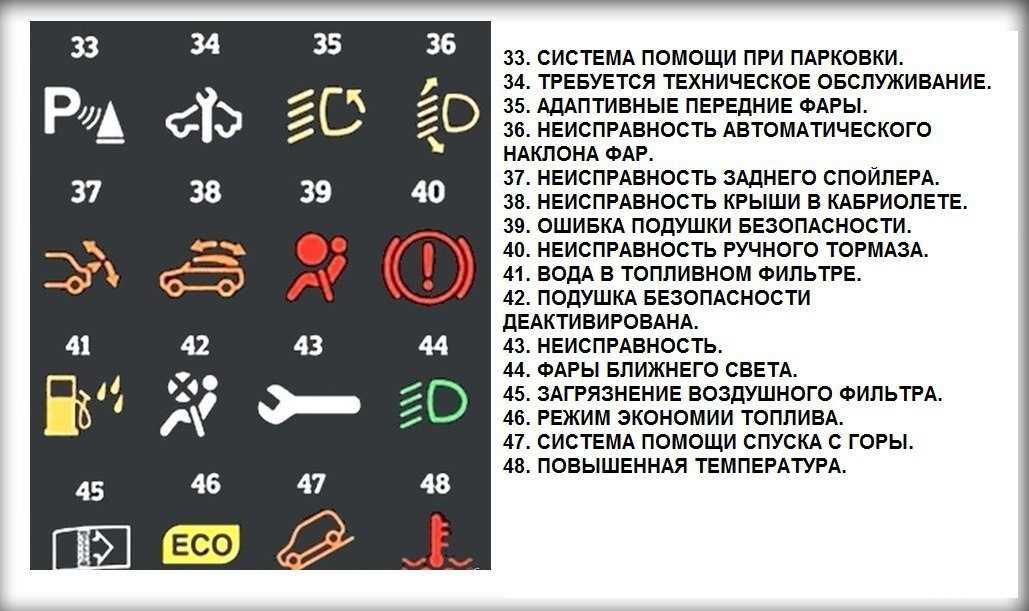

Система помощи при парковке.

Система предупреждения о нажатой педали тормоза.

Включена система режима работы подвески СПОРТ.

Режим буксировки / Индикация наличия прицепа.

Различные символы экономии топлива:

Функция запуска системы стоп-старт.

Неисправность системы старт-стоп.

Включен режим экономии топлива.

Включен режим экономии топлива.

Предупреждение о необходимости перейти на другую передачу (МКПП).

Индикация спорт-режима автомобиля.

Различные значки в полноприводных автомобилях:

Включен полноприводный режим (AWD).

Привод на все четыре колеса.

Блокировка дифференциала.

Блокировка заднего дифференциала.

Неисправность полного привода.

Система помощи спуска с горы или система безопасности при движении в гору.





Символы и значки на приборной панели гибридных автомобилей.



За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует. Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.



Неисправность аккумулятора.

Предупреждающий индикатор электронной системы.

Высокое напряжение аккумуляторной батареи.

Индикатор низкого напряжения аккумуляторной батареи.

Мощность ограничена.

Индикатор зарядки аккумуляторной батареи.

Режим тяги на одном электродвигателе.

Готовность гибридной установки.

Режим тяги на одном электродвигателе.

Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность.



Символы (значки), используемые в дизельных автомобилях.



Ниже нами представлены значки-символы приборной панели, которые используются в дизельных автомобилях.



Индикация работы свечи накаливания.

Предупреждение о сажевом фильтре.

Предупреждение о проблемах с выхлопом из-за сажевого фильтра.

Вода в топливной системе.



масло, ключ, чек, Eco, Abs » АвтоНоватор

Конструкция современного транспортного средства состоит из множества датчиков, которые контролируют работу всех систем автомобиля. Информация с них поступает в блок управления или напрямую на панель приборов автомобиля. Обозначение значков на приборной доске может изменяться в зависимости от марки машины и типа двигателя, но все основные иконки имеют одинаковый вид.

Особое внимание следует уделять символам исправности тормозной системы, температуры двигателя, уровню и давлению масла. При загорании такого сигнала необходимо проверить исправность автомобиля перед выездом на дороги общего пользования.

Содержание

  • 1 Классификация сигнальных ламп на приборной панели

  • 2 Обозначение значков на панели приборов автомобиля

    • 2.1 Серьёзные предупреждающие сигналы

    • 2.2 Предупреждающие символы

    • 2.3 Индикация работ систем стабилизации и активной помощи водителю

    • 2.4 Вспомогательные информационные значки

    • 2.5 Символика световых приборов и сигнализации

    • 2.6 Значки на приборной панели электромобилей и гибридных авто

    • 2. 7 Символы на щитке приборов дизельного автомобиля

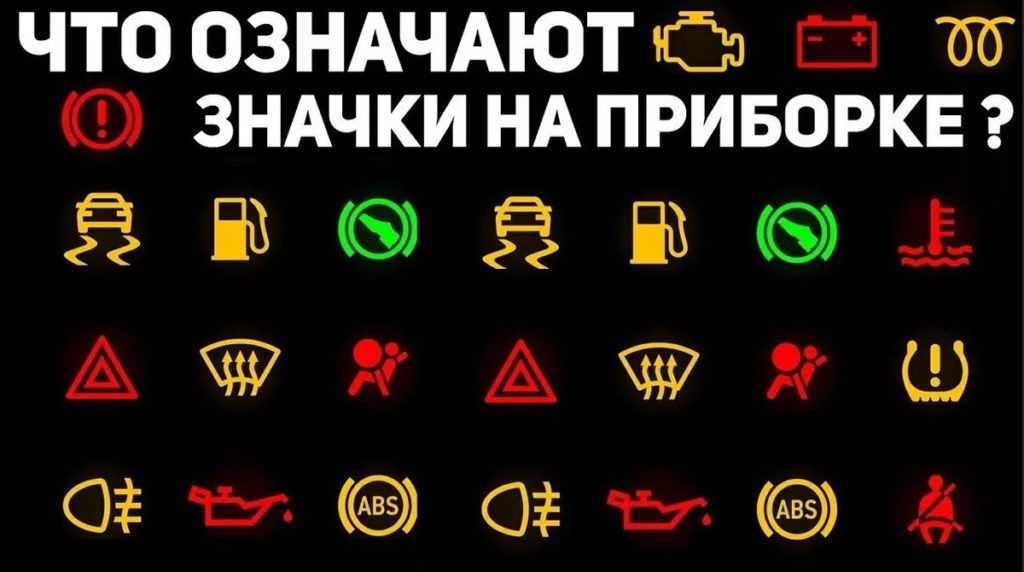

Классификация сигнальных ламп на приборной панели

Разделение пиктограмм аналогично дорожным знакам на дороге: есть запрещающие, предупреждающие и информационные. Для удобства водителя они имеют разное цветовое обозначение:

  1. Красные пиктограммы всегда носят запрещающий характер. Загорание любого индикатора этого цвета оповещает о крупной поломке или неисправности в двигателе, тормозах, системе безопасности. Рекомендуется проверить наличие масла, охлаждающей и тормозной жидкости, показания борткомпьютера на наличие ошибок.
  2. Световые значки жёлтого и оранжевого света говорят о неисправности датчиков или вспомогательных систем машины. На безопасность это не влияет, но приводит к неприятным последствиям, работе двигателя в аварийном режиме, выходу из строя тех или иных устройств, ухудшению управляемости. Символика этой группы говорит о необходимости визита в сервис.
  3. Зелёный и синий свет значков показывает правильную работу системы и несёт вспомогательную функцию. С их помощью обозначают направление поворотов, включение светотехники, работу в эко-режиме, включение электронных помощников водителя.

Чтобы водителю было удобней ориентироваться в обозначениях, значки перекрашены в различные цвета

Обозначение значков на панели приборов автомобиля

Значение всех пиктограмм и их возможных комбинаций всегда можно найти в руководстве по эксплуатации для вашего автомобиля. Если под рукой её не оказалось, то расшифруем наиболее встречающиеся символы.

Серьёзные предупреждающие сигналы

Начнём с самых важных сигналов, предупреждающих о поломке. Эксплуатация автомобиля при их загорании не рекомендуется.

 Сигнал неисправности тормозной системы, повреждения одного из контуров или значительного снижения уровня тормозной жидкости, чрезмерный износ тормозных колодок. Включен стояночный тормоз.

 Указатель температуры во многих авто заменяет контрольная лампа красного или синего цвета. Оптимальная температура двигателя 95-1070С. Повышение приводит к выкипанию антифриза и серьёзным повреждениям мотора. Особенно чувствительны к перегреву современные высокофорсированные ДВС.

 Красная маслёнка на панели любого автомобиля отвечает за давление масла в смазочной системе. Масляное голодание или недостаточный его напор становится причиной задиров на трущихся деталях и выходу их из строя. Рекомендуется посмотреть уровень масла и проверить работу маслонасоса.

 Конструкция некоторых двигателей имеет датчик уровня масла, который своевременно предупреждает о его снижении.

 Знак аккумулятора символизирует напряжение в электрической сети. Минимально необходимое – 12,5 В, ниже которого и загорится индикатор. Это происходит из-за поломки генератора, аккумулятора или обрыва силовых проводов. Оценить состояние электросистемы можно через бортовой компьютер. Гибридные автомобили при неисправности тяговой батареи добавляют надпись «MAIN».

 Руль и восклицательный знак – это признак неисправности электрического или гидравлического усилителя руля.

 Неисправность или неправильная работа коробки-автомата. Часто производители применяют символ шестеренки красного цвета.

 Пристёгнутый пассажир и другие символы, символизирующие неисправность устройств пассивной безопасности. SRS – Supplemetal Restraint System – общее название всех подобных устройств. Горящий символ означает, что подушки безопасности не сработают в ДТП.

 Знак загорается при ручном выключении подушки безопасности переднего пассажирского места, например, при установке детского кресла.

Предупреждающие символы

 Этот знак имеет общее обозначение опасности. Обычно дублируется сообщением на дисплее компьютера или дополнительным символом с обозначением неисправности.

 Оранжевый треугольник у большинства автопроизводителей отвечает за исправность работы системы стабилизации и курсовой устойчивости.

 Знак CHECK появляется при любой неполадке в двигателе. Возможно ограничение максимальных оборотов или снижение максимальной мощности.

 Ошибка в антиблокировочной системе ABS. Она будет отключена, а тормозная система продолжит работать в обычном режиме.

 В автомобилях, которые имеют встроенные датчики давления в шинах, оповещает о снижении давления на 20% и больше.

 Сигнал о том, что на переднем пассажирском сиденье находится ребёнок или пассажир с небольшим весом. В этом случае подушка безопасности не сработает, и будет лучше отключить её.

 Неисправность активной системы безопасности и преднатяжения ремней во время опрокидывания авто. Может появляться на внедорожниках при движении по сильно пересечённой местности.

 Ошибка системы Blind Spot или BSM – устройство контроля слепых зон. Неверная работа этой системы может ввести водителя в заблуждение и привести к ДТП.

 Индикаторы уровня ОЖ (охлаждающей жидкости). Показывают минимальный уровень антифриза, при котором возможна нормальная работа мотора. Требуется доливка ОЖ.

Индикация работ систем стабилизации и активной помощи водителю

 DTC (Dynamic Traction Control) и TCS (Traction Control System) – общее название антипробуксовочных систем и систем контроля тягой. Облегчает разгон и управляемость машины. Зелёный свет – нормальная работа, жёлтый – имеется проблема.

 Неисправность систем ESP (Electronic Stability Program).

 Принудительное отключение стабилизации. Эта опция применяется на скользком покрытии или бездорожье. Автоматически включается при наборе скорости.

 Значок оповещает водителя об отключении или некорректной работе кинетической стабилизации подвески автомобиля. KDSS – Kinetic Dynamic Suspension System.

 Пиктограмма состояния активного дифференциала и системы ASR. Обычно загорается после длительного буксования на месте или при активном вождении.

 Трудности с подключением полного привода посредством электромагнитной муфты в редукторе или коробке передач.

Вспомогательные информационные значки

 Сигнал о включении адаптивного круиз-контроля. Система самостоятельно выбирает скорость движения и оптимальную дистанцию.

 Любой значок ключа может означать наличие электронного ключа и его состояние.

 Значок снежинка означает включение специального режима Snow Mode, который помогает при движении по обледенелой дороге. Встречается на машинах с автоматическими коробками передач.

 Функция обогрева заднего стекла включена.

 Пиктограмма с чашкой используется производителями как сигнал к отдыху после длительной поездки. В продвинутых системах сканеры анализируют реакцию водителя и дополнительно включают звуковую сигнализацию.

 Обозначение режима амортизаторов или пневмоподвески.

 Включена помощь водителю при парковке Park Assist. При наличии видеокамеры изображение дополнительно выводится на дисплей.

 Эти иконки отвечают за следование автомобиля строго по своей полосе. В случае увода машины в сторону загорается соответствующий сигнал и включается зуммер или звуковой сигнал.

 Включен режим экономии топлива и уменьшения выброса в атмосферу CO.

 Буксировка прицепа или режим TOW MODE.

 Современные машины оборудованы каталитическим нейтрализатором. О его поломке или перегреве оповещает соответствующая пиктограмма.

 Мало бензина в баке.

 Долить омывающей жидкости в бачок стеклоомывателя.

 На полноприводном автомобиле этот режим символизирует возможность подключения передней или задней оси в трудных условиях без водителя.

 Подключён постоянный полный привод.

 В раздаточной коробке автомобиля включен пониженный ряд.

 Заблокирован межосевой дифференциал в раздатке.

 Символ блокировки заднего дифференциала, если имеется возможность его принудительного включения.

 Перегрев межосевого, межколёсного дифференциала или снижение уровня масла. Встречается в современных кроссоверах.

Символика световых приборов и сигнализации

 Символ включения освещения фарами или режим габаритных огней.

 Включен дальний свет фар.

 Активировано устройство автоматической регулировки света фар.

 Проблемы в автоматической системе регулирования светового потока фар.

 Перегорела одна из ламп. Загорается только на авто, оборудованных такой функцией.

 Используются передние противотуманные фонари.

 Сигнал включения задних противотуманок. Все противотуманные фары загораются после включения наружного освещения или габаритов.

 Зелёные стрелочки указывают направление поворота или служат обозначением аварийной сигнализации.

Значки на приборной панели электромобилей и гибридных авто

 Неисправность основной тяговой батареи. Потребуется обращение в сервис.

 Проблемы с функционированием электродвигателя или сбой в обеспечении его электропитанием.

 Критический уровень заряда основной батареи, автомобиль остановится в ближайшие несколько километров.

 Требуется подзарядка основного источника питания. Оставшегося запаса достаточно, чтобы доехать до паркинга или ближайшей розетки.

 Падение мощности электродвигателя или слабая отдача батареи.

 Идёт подзарядка электромобиля.

 Пиктограмма показывает режим движения гибрида только на электричестве. ДВС в это время отключен.

 Знак Hybrid Ready говорит водителю о готовности машины к началу движения и исправности всех систем.

Символы на щитке приборов дизельного автомобиля

 Значок спирали обозначает включение свечей накаливания, которые используют для облегчения пуска. Двигатель запускают после того, как иконка погаснет.

 Неисправность или засорение сажевого фильтра в выпускной системе дизельного мотора.

 Символ низкого уровня специальной жидкости очистки отработанных газов. На современных моторах встречается надпись ED Blue.

 Вода или лёд в топливном контуре, также обозначает засорённость бака и топливной магистрали.

 Проблема с ТНВД или неисправность одной из форсунок.

 Ремень или цепь ГРМ выработала свой ресурс и требует замены. Обычно загорается при включении зажигания.

Все перечисленные значки не отображают полностью всей информации о состоянии систем автомобиля. С развитием технологий автопроизводители уменьшают количество пиктограмм на приборном щитке. Все вспомогательные функции теперь контролируются компьютером и выводятся по мере необходимости на центральный дисплей, не перегружая водителя информацией.

  • Автор: Андрей
