Обратный клапан для слива стиральной машины: Обратный и антисифонный клапан для стиральной машины на слив

Обратный и антисифонный клапан для стиральной машины на слив

При установке стиральной машины нужно заботиться о ее всесторонней защите от различных рисков, в том числе и так называемого «сифонного эффекта». Обратный клапан как раз предназначен для защиты стиральной машины от подобного неприятного эффекта. В рамках данной статьи мы обсудим, что такое обратный клапан, каковы его функции и каков принцип его работы. Кроме того, сделаем обзор различных видов таких устройств и их производителей.

Обзор устройства и его функции

Обратный клапан или антисифон предназначен для защиты сливной системы от возврата сточной воды из канализации обратно в бак стиральной машины. Такое может случиться и нередко случается в том случае, если машинка неправильно подключена к канализации. При этом грязная вода вместе со сточными водами попадает в бак, портит белье, находящееся в барабане стиральной машины, а также существенно увеличивает расход электроэнергии.

Обратный (антисифонный) клапан не препятствует отходу отработанной воды из бака

автоматической стиральной машины LG, Samsung, Siemens и любой другой. При этом если вода хлынет из канализации обратно в бак, специальная заслонка сразу перекроет ей дорогу. Чтобы приобрести качественный слив с клапаном, необходимо определиться с типами подобных устройств и их производителями. Существует пять видов антисифонных клапанов:

• цельные;
• сегментные;
• пристенные;
• врезные;
• под мойку.

Принципиальной разницы между этими устройствами нет, все они выполняют одну и ту же функцию – обеспечивают нормальный слив воды. Однако при подключении конкретной стиральной машины (например, LG) к канализации существуют нюансы. В случае если качество водопроводной воды оставляет желать лучшего, ставят сегментный клапан для того, чтобы можно было его периодически разбирать и очищать от водного камня и мусора.

Если вода в водопроводе нормальная можно поставить цельный антисифонный клапан, при этом все равно раз в 2-3 года его придется менять.

Пристенные клапаны довольно дороги и их используют в том случае, если сливные коммуникации нужно расположить в узком пространстве между стеной и задней стенкой стиральной машины. Они позволяют существенно сэкономить место, расположив устройство вдоль стены, кроме того клапан подобной конструкции смотрится весьма эстетично.

Врезные клапана пригодятся в том случае, если вы планируете организовать слив напрямую в канализационную трубу. При этом в канализационную трубу производится врезка, а в эту врезку монтируется антисифонный клапан. Клапан под мойку имеет конструкцию идеальную для встраивания в сифон раковины, при этом вмонтировать подобный клапан можно в сифон практически любой конструкции.

Специалисты по установке стиральных машин рекомендуют несколько моделей обратных клапанов. Давайте их рассмотрим.

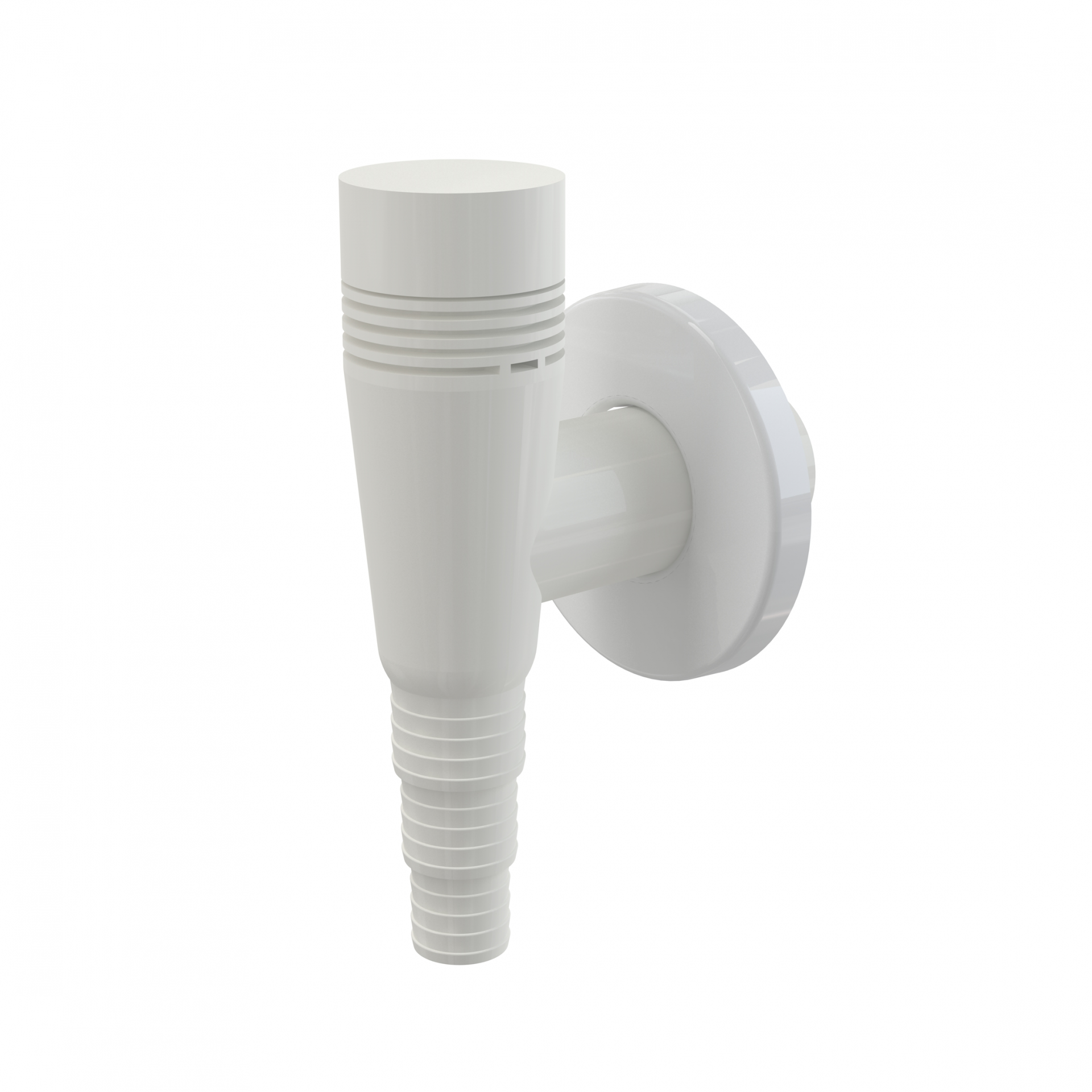

1. Полипропиленовый настенный антисифонный клапан от чешской фирмы Alcaplast. Простое, надежное и сравнительно недорогое устройство, подходящее под сливные шланги любых моделей стиральных машин. Предназначено для торцевого соединения с канализационной трубой. Обратный клапан пружинный, хромированное покрытие, имеется отражатель, декорирующий место соединения. Обеспечивает идеальный слив отработанной воды. Примерная цена 8 у.е.
2. Полипропиленовый врезной антисифонный клапан от итальянской фирмы Siroflex. Данный обратный клапан можно установит путем врезки в канализационную трубу или как соединительный элемент сливного шланга. Механизм состоит из пружины (нерж. сталь) и резиновой мембраны. Обеспечивает качественный слив воды. Примерная цена 7 у.е.
3. Полипропиленовый сегментный антисифонный клапан от итальянской фирмы Merloni. Данный клапан монтируется в сифон под мойку и при необходимости его можно разобрать и почистить от мусора. Сам клапан представлен пружиной и резиновой мембраной. Обеспечивает качественный слив воды. Примерная цена 8,5 у.е.

Как работает устройство?

Обратный клапан устроен достаточно просто, а принцип работы сводится к следующему. В трубке особой формы находится пружинный или шариковый клапан, трубка устанавливается на сливной шланг, сифон или канализационную трубу. Когда стиральная машина LG (или любая другая) начинает сливать воду, она под давлением проходит через клапан, открывая его, и уходит в канализацию. Если создается «сифонный эффект», то есть вода из канализации предпримет попытку вернуться в бак машины, то она упрется в клапан, который вовнутрь не откроется.

Получается, что вода из бака выливается по канализационной трубе и проходит через клапан относительно спокойно, а вот обратно из канализации уже не пройдет. В пружинных клапанах подобный эффект достигается за счет пружины и резиновой мембраны, которая запечатывает отверстие трубы от сточных вод. А в шариковых клапанах отверстие закрывает специальный шарик, сделанный из мягкой резины.

Как установить и чем заменить устройство?

Установку обратного клапана своими руками нужно производить с учетом особенностей его конструкции, тем не менее, общий принцип установки во всех случаях будет идентичен.

Антисифонное устройство представляет собой сложную трубку, выходы которой имеют разные диаметры с двух сторон. Одну сторону мы врезаем в канализационную трубу или подключаем к сифону, а другую стыкуем со сливным шлангом стиральной машины LG (или любой другой).

Все соединения нужно тщательно герметизировать своими руками и на этом работа заканчивается.

Следует отметить, что работы по установке антисифонного устройства далеко не всегда оправданы. По мнению специалистов, обратный клапан следует ставить когда:

• вы подключаете стиральную машину к канализационной трубе напрямую и технически невозможно приподнять такую трубу. При этом врезка находится слишком низко у самого пола;
• вы подключаете сливной шланг стиральной машины к сифону находящемуся под мойкой.

Если сливной шланг стиральной машины подключен по всем правилам к приподнятой на нужную высоту канализационной трубе, то подключать антисифонное устройство не нужно. Подробнее о правильном подключении стиральной машине к канализации читайте в статье про установку и подключение стиральной машины своими руками.

Но если из барабана вашей стиральной машины LG (или любой другой), доносится неприятный запах, а после стирки белье остается грязным, то следует купить и поставить своими руками антисифон.

Замены этому устройству в данном случае нет!

В заключение, отметим, организовывать слив отработанной воды из бака стиральной машины нужно правильно. Если возникают проблемы с возвратом воды из канализации в бак, то следует установить обратный клапан. Это устройство имеет простейший принцип работы, а пользу приносит огромную.



Обратный клапан для стиральной машины: назначение, разновидности, принцип работы

Устанавливая стиральную машину, позаботьтесь о ее полной защите от разнообразных повреждений, особенно от «сифонного». Обратный клапан для стиральной машины призван обеспечить защитные функции от этого негативного эффекта. Мы рассмотрим, что собой представляет обратный клапан, каково его предназначение и принцип действия.

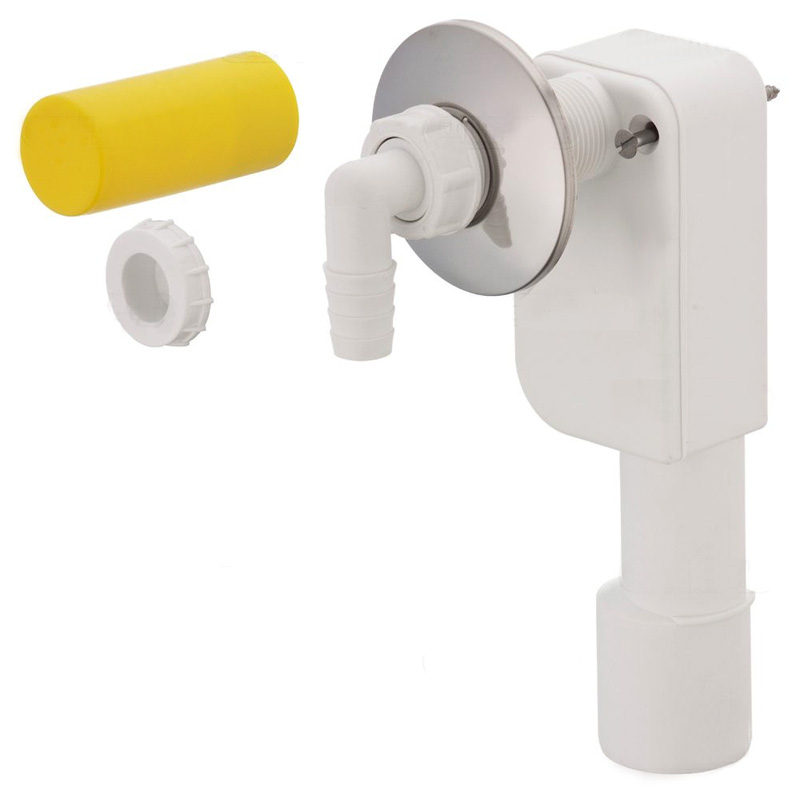

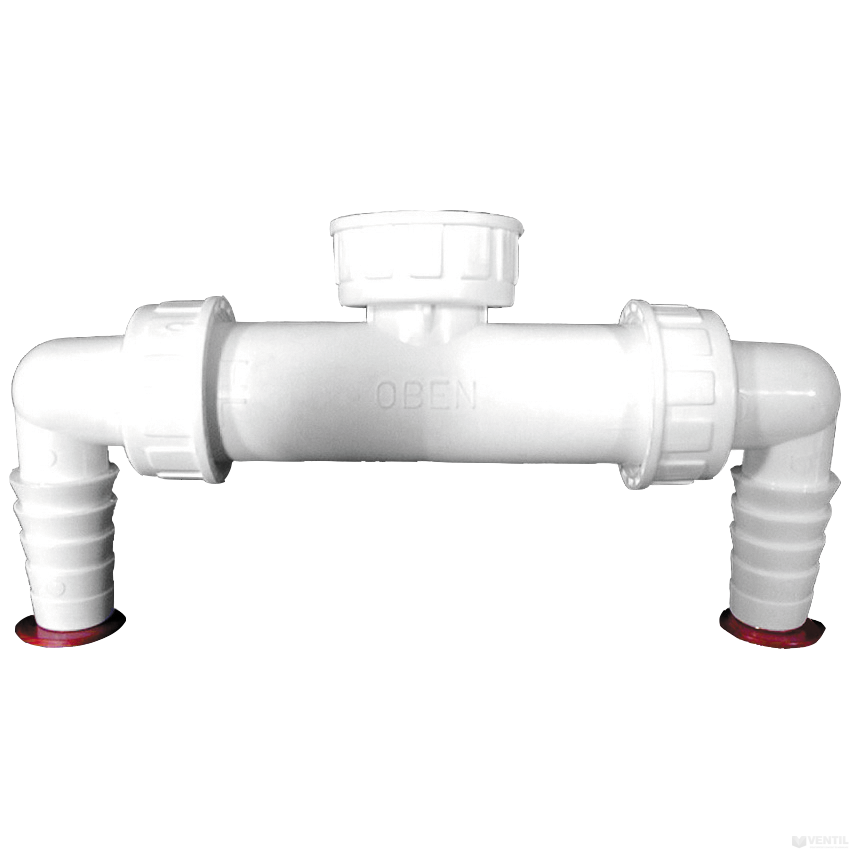

Антисифон врезной

Назначение антисифона

Антисифонный или обратный клапан призван защитить сливную систему от возвращения сточных вод и водостока обратно в барабан стиральной машины. Это довольно часто происходит в случае, когда стиралка неверно установлена. Неправильное подключение к канализации может привести к попаданию грязной, отработанной жидкости обратно в машинку. Она пачкает только что отстиранное белье, кроме этого увеличивается потребление электричества нагревателем. В машинке появляется неприятный запах.

Антисифонный клапан не затрудняет спуск грязной воды из барабана. Зато прекрасно работает, если нужно преградить дорогу воде, которая пытается вернуться из канализации обратно в бачок. Используя специальную заслонку, он надежно заблокирует ток жидкости, и не даст ей просочиться.

Разновидности клапанов

Типов антисифона довольно много. Перед покупкой изучите доступные варианты и выберете свой. На рынке представлено пять вариантов таких клапанов:

• цельные;
• сегментированные;
• пристенные;
• требующие врезания;
• устанавливаемые под мойку.

Существенных различий между ними нет, все устройства призваны для одной цели – защитить машинку от возвращения грязной воды и обеспечить штатный спуск отработанной жидкости. Однако подключение конкретных стиралок к водостоку имеет свои особенности.

Если вода в вашем водопроводе далека от совершенства, лучше всего приобрести сегментированный антисифон. Это обеспечит возможность последующего разбора и очистки системы от водяного мусора и различных отложений.

Важно! Даже при хорошем качестве воды из трубопровода, необходимо раз в несколько лет менять клапан. Процедура это простая, ее можно совершить своими руками.

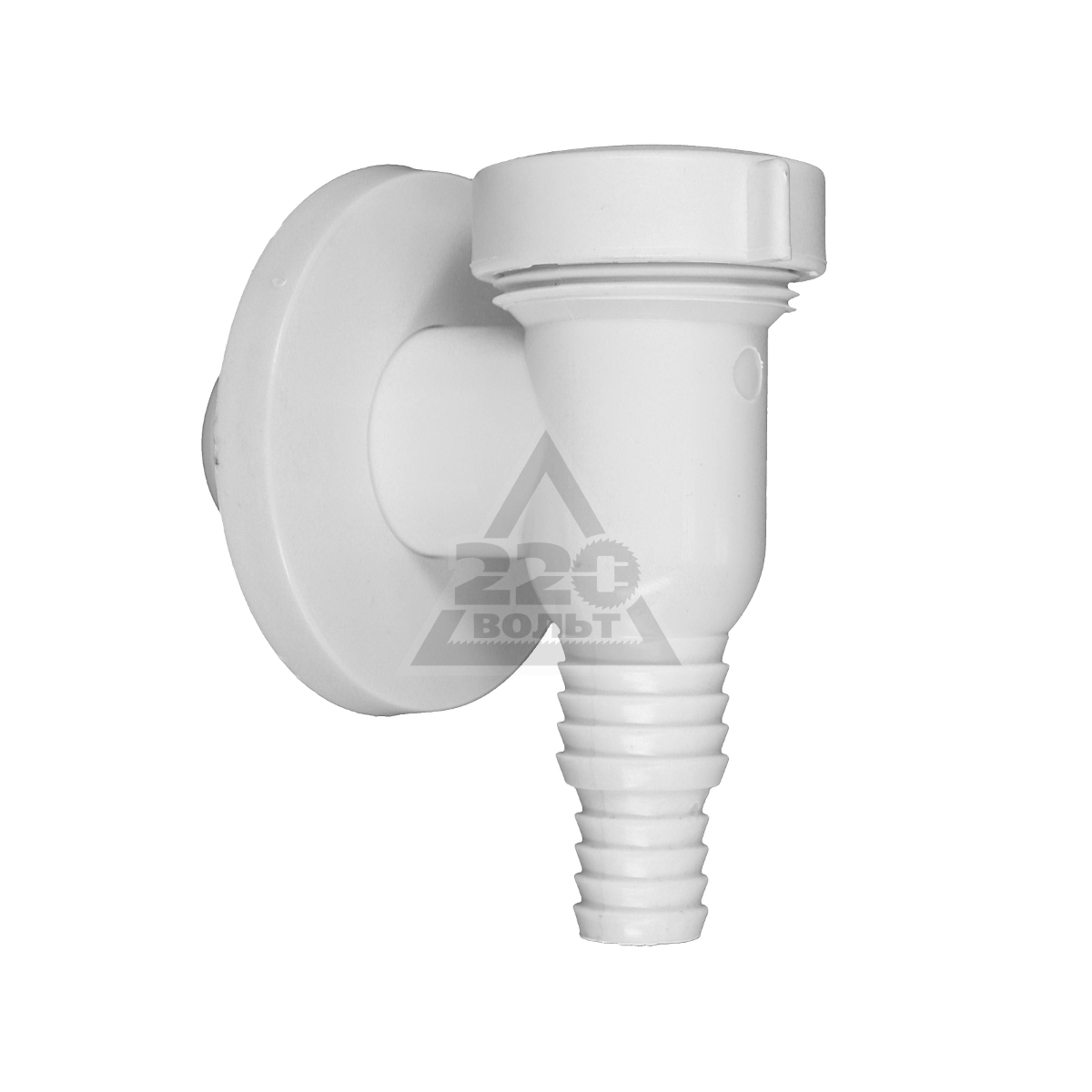

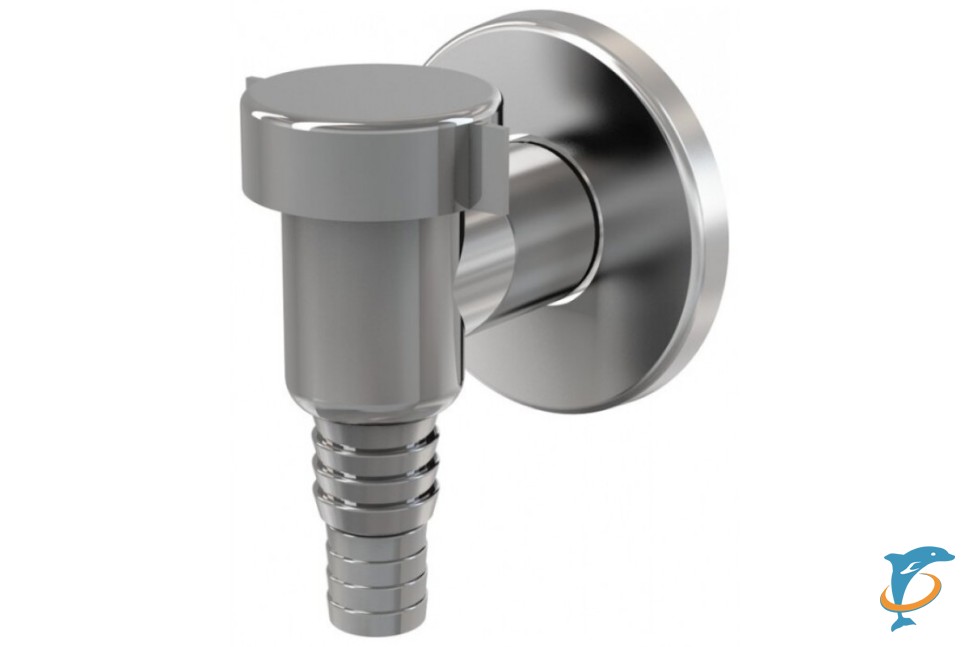

Антисифон пристенный

Пристенные антисифоны отличаются высокой ценой. Их применение оправданно в случае, когда водосток располагается в небольшом пространстве между стенами и внешней панелью стиральной машинки. Данный вид клапанов очень компактный и позволит значительно сэкономить пространство, расположившись вдоль стены. Помимо прочего, антисифон этого типа смотрится довольно стильно и может стать частью интерьера.

Клапана врезного типа идеально подходят для слива, напрямую проходящего через канализационную трубу. При этом водосток снабжается врезкой, и уже на нее устанавливают клапан обратного типа. Антисифон, который устанавливают под мойку, обычно совмещают с сифоном раковины. Он подходит практически для каждой модели сифона, не занимает много места, практичен и прост в обращении.

Принцип работы

Устройство антисифонного клапана не является сложным. Принцип его работы построен на следующем эффекте. В трубку специальной конструкции закладывают клапан пружинного или шарикового типа. Далее ее устанавливают на шлаг сливной системы, сифон раковины или водосток. Во время выполнения программы слива, поток отработанной воды, усиленный давлением, легко проходит сквозь него и отправляется в канализацию.

В случае возникновения сифонного эффекта, а именно возврата грязной воды, клапан надежно перекрывает шланг, и не дает ей проникнуть в бак.

Иными словами, жидкость с легкостью удаляется из барабана стиральной машины и беспрепятственно проходит через клапан, но вот ее возвращение назад уже невозможно. Пружинные антисифоны добиваются этого с помощью резиновой мембраны и стальной пружины, перекрывающей водосток. В клапане шарикового типа, эту функцию выполняет изготовленный из мягкого материала шар.

Установка и альтернативные устройства

По сути, антисифон — это трубка сложной конструкции, концы которой отличаются диаметром. Один конец врезается в водосток или присоединяется к сифону, а другой подключается к сливной системе посредством шланга. Все стыки системы необходимо герметизировать, и периодически проверять на протечки.

Стоит упомянуть, что покупка и монтаж антисифона не всегда стоят затраченных средств. Как утверждают профессионалы, приобретение этого клапана актуально в двух случаях.

1. Подключение стиралки к водостоку напрямую из-за невозможности немного приподнять его. Ставить клапан необходимо, если труба располагается слишком низко.
2. Вам пришлось соединить шланг сливной системы с сифоном раковины. Если шланг сливной системы имеет стандартную конфигурацию и установлен по всем правилам, то приобретение антисифона не имеет смысла.

Антисифон, несомненно, облегчит жизнь, если вы часто сталкиваетесь с возвратом грязной воды. Клапан, предназначенный для защиты слива стиральной машины, можно установить самостоятельно, но это не значит, что нужно делать это на всякий случай.  Внимательно изучите всю систему слива перед приобретением клапана обратного типа и решите, так ли он вам необходим.

Обратный и антисифонный клапан для стиральной машины на слив: установка

Каждый пользователь стиральной техники заинтересован в качестве стираемого белья. Но, качество не всегда зависит от показателей стиральной машинки и моющих средств.

При эксплуатации машинки может возникнуть ситуация втягивания воды обратно в бак. Чтобы этого избежать устанавливается обратный клапан для слива воды стиральной машины.

Что такое обратный клапан и его типы

При неправильном подключении к канализации грязь из стока может поступать в бак, что повышает затраты на электроэнергию и портит вещи.

Обратный клапан для стиральной машины, называемый антисифон не допускает этого и защищает систему слива. Этот небольшой элемент трубопровода подойдет для любой модели стиральной машины. Несмотря на заслонку, оно никак не мешает сливу воды. От типа обратного клапана и производителя зависит качество стирки.

Типы обратного клапана

Бывают:

• моечный клапан;
• неразборный;
• сегментный;
• врезной;
• пристенный.

Отличаются они друг от друга незначительными моментами. Но, например, устанавливая стиральную машину модели LG понадобиться только сегментный клапан. Этот тип отлично разбирается и очищается от разного засора.

Неразборный тип хороший вариант для водопровода с мягкой водой, но это не значит, что он простоит долгое время. Его срок эксплуатации примерно 2-3 года.



Если между стеной и задней крышкой стиральной машины очень узкое пространство, то пристенный клапан с компактным и приятным видом отличный вариант.

Его минус в цене, которая довольно высока.

Врезное устройство часто устанавливается когда требуется установить прямой слив в канализационную трубу.

Название свое получил от специальной врезки, в которую вставляется.



Если клапан нужно установить в сифон раковины, то можно смело рассматривать моечный тип, который подойдет под любую мойку.





Принцип работы обратного клапана

Схема работы клапана несложная. Представляет собой определенной формы трубу, в которой установлен клапан пружинного или шарикового типа. Устанавливается это устройство на сифон, сливной шланг или трубу канализации в любое место.

В процессе работы вода из машинки с напором поступает в антисифон и далее сливается в канализацию. Если появляется обратный напор, вода не может протечь, так как механизм обратного клапана уже не открывается. Заслонка создается благодаря пружине и резиновой мембране. Именно они защищают сливную систему от поступления грязной воды.

Если говорить о шариковом клапане, то функцию защиты в нем выполняет резиновый шарик, который служит затвором. Под напором воды он прижимается к мембране, а затем возвращается на свое место. В чистке шарик не нуждается, так как сам механизм это сделает при помощи специальных ребер.

Рекомендации специалистов

Продаются антисифоны в каждом хозяйственном магазине с широким разбросом цен. Для долгосрочной работы устройства лучше пользоваться проверенными производителями.

1. 1. Обратный сливной клапан стиральной машины, производства Италии – “Siroflex”. Изготовлен из полипропилена, тип – врезной. Установка производится в трубу канализации и крепит сливной шланг. Представляет собой пружинное нержавеющее устройство с резиновой мембраной. Эффективно защищает сливную систему.
   2. Настенный клапан фирмы “Alcaplast” – Чехия тоже отлично зарекомендовал себя. Отличается качеством, доступностью в ценовом диапозоне и функциональностью. Подходит для любого сливного шланга. Надежно справляется с отработанной водой из стиральной машины. Устанавливается в качестве торцевого крепления с канализационной трубой. Состоит из пружинного механизма, отражателя и места крепления.

1. Еще один полипропиленовый качественный обратный клапан итальянского производителя “Merloni”. Устанавливается и монтируется под раковину с возможностью легкой очистки. Это пружина с резиновой мембраной.
2. Шотландский клапан “McALPINE”.
3. Настенный минисифон АНИ Пласт.

Установка обратного клапана на стиральную машину

Каждый тип обратного клапана устанавливается по одному принципу. Можно самостоятельно заняться установкой, достаточно учесть некоторые конструктивные особенности.

Обратный клапан имеет два выхода разного диаметра с противоположных концов. Один конец подключается к сифону или к канализационной трубе, а другой соединяется со шлангом слива стиральной машины. Места стыков герметизируются и на этом установка считается оконченной.

Установка антисифона требуется не всегда. Особенно, если стиральная машина подключена в соответствии с правилами и труба слива находится на нужной высоте. Но бывает, что в целях эстетической красоты помещения, слив помещают очень близко к полу. Такое решение становится в последствие роковым и возникает сифонный эффект. Это проявляется в увеличении времени стирки, в плохом качестве и в повышении энергозатрат.

Обратный клапан для стиральной машины на слив часто идет в комплекте с техникой, но если его нет, то придется купить в случаях:

• если стиральная машина напрямую подключена к сливной трубе, которая находится очень низко, при этом отсутствует возможность ее поднятия;
• когда стиральная машина подключается к сифону под раковину;
• наличия неприятного запаха в стиральной машине и грязных вещей после стирки.

Несмотря на простоту устройства, несомненно это незаменимый механизм при проблеме поступления грязной воды и запаха в машинку.









ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
•  holodilnik. ru – Недорогой магазин бытовой техники.
• techport.ru — выгодный современный интернет магазин бытовой техники
• citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com— запчасти для стиральных машин

Как подключить обратный клапан для стиральной машины на слив

Обратный клапан для стиральной машины на слив устанавливается для того, чтобы обеспечить слив воды.

Ведь для нормального функционирования машины ее нужно правильно подключить.

Прежде всего, выбрать место для установки, чтобы позволяли размеры, подсоединить к водоснабжению, электричеству, а так же обеспечить нормальный слив отработанной воды в канализацию.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Способы подключения стиральной машины к канализации

Обеспечить слив воды можно несколькими способами:

1. При каждой стирке закреплять сливной шланг на краю ванной, раковины или унитаза.
2. Подключить к сифону под раковиной.
3. Подключить слив к трубам канализации под ванной.

В первом случае подключать шланг стационарно не требуется. Но при каждой стирке будет ограничена возможность в использовании того или иного вида сантехнического оборудования, в зависимости от того, куда будет крепиться шланг.

Второй способ более практичный. Его преимущество состоит в том, что слив будет установлен стационарно, и доступ к ванной, унитазу или раковине останется свободным. Для подключения необходимо приобрести специальный сифон с отводом для стиральной машины.

[rek_custom1]

Затем просто подсоединить шланг к выпуску в сифоне. Это хорошо, если расположение агрегата позволяет осуществить такой вид подключения. Если же это невозможно, то придется остановить внимание на третьем способе – подключении к канализации под ванной.

Подключение слива к трубам канализации

Этот способ подключения хорош, но тоже имеет свои нюансы. Главной проблемой является то, что высота, на которой будет расположен конец сливного шланга стиральной машины, не сможет превышать 10 сантиметров.

Это недопустимо без установки дополнительного оборудования. Дело в том, что конец шланга должен быть расположен на высоте от 40 до 100 сантиметров, в зависимости от рекомендаций, которые даются в инструкции. Если невозможно обеспечить монтаж в рекомендуемом диапазоне, а будет возможность подключить только ниже 40 см, то нормальная работа будет нарушена.

В таком случае вода будет сливаться самостоятельно и продолжительность стирки затянется на несколько часов, что является самой маленькой проблемой. Огромные неудобства создадут сроки эксплуатации устройства, которые сократятся в разы. Это объясняется тем, что уровень воды в самой стиралке выше, чем расположение конца сливного шланга.

[rek_custom1]

Приняв во внимание законы физики, становится ясно, что вода будет сливаться сама собой.

Предотвращение сифонного эффекта

Чтобы исключить риск самостоятельного слива, рекомендуется установить обратный клапан, который способен решить все проблемы и предотвратить появление сифонного эффекта.

К антисифону подключается сливной шланг. С другой стороны клапан подсоединяется к трубам канализации. Это устройство пропускает только ту воду, которая идет под напором, создаваемым насосом стиралки во время планового слива.

Конструкция и принцип действия

В середине механизма со стороны шланга стиральной машины находится резиновый шарик, который прижимается к отверстию при помощи пружины. Когда машина осуществляет слив, шарик под напором отодвигается и отработанная вода уходит в канализацию.

После окончания слива шарик прижимается назад к отверстию. Тем самым предотвращается самостоятельный стек воды и всасывание жидкости с канализации обратно в шланг.

Совет специалиста: рекомендуется устанавливать антисифон в доступном месте, чтобы в любой момент, в случае неисправности или засорения, можно было провести ремонт, замену или чистку.

Вывод напрашивается единственный. Установка обратного клапана решит ряд проблем, возникших при подключении. Выбрать место для установки станет проще, затраты на воду и электричество сократятся в разы. Аппарат будет корректно работать, и прослужит намного дольше.

Как смонтировать слив стиральной машины через обратный клапан, смотрите в следующем видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Обратный клапан для стиральной машины на слив

Дата: 05.10.2015

Современные автоматические стиральные машинки самостоятельно как закачивают воду в барабан, так и сливают ее в канализацию. Чтобы избежать обратного тока воды используют специальные клапаны: для чистой воды впускной, а для отработанный – обратный или антисифон. Последний не дает грязной воде проникнуть обратно в аппарат.

Именно отсутствие или поломка антисифона приводит к тому, что белье на выходе из машинки получается плохо выстиранным. Канализационные воды попадают через сливной шланг обратно в барабан во время стирки, тем самым пагубно влияя на ее качество.

Антисифон для стиральной машины – это элемент трубопровода, обычно выполненный из пластика, небольшого размера, имеющий наконечник для соединения со шлангом и клапан обратного действия внутри. Как правило, он идет в комплекте с автоматической машинкой, но иногда приходится приобретать его отдельно.

Можно вполне обойтись и без обратного клапана. Достаточно строго придерживаться правил установки устройства – сливной шланг должен находиться на определенной высоте по отношению к канализации (обычно эта высота составляет полметра).

Когда нужен обратный клапан?

Существует всего два случая, когда необходимо устанавливать антисифон:

1. Если подключение производится путем врезки в дренаж. К примеру, когда вы подключаете слив стиралки к сифону мойки. В таком случае может возникнуть «сифонный эффект» и отработанная вода будет поступать обратно в аппарат. Тут на помощь и приходит обратный клапан на сливной шланг стиральной машины. Как распознать «сифонный эффект»? Это довольно просто: процесс стирки может затягиваться надолго, резко упадет качество очистки белья во время стирки, а также увеличится расход электроэнергии и воды.
2. Когда по каким-либо причинам не получается смонтировать сливной шланг на нужной высоте или же высота слишком мала, чтобы исчез «сифонный эффект».

Как работает антисифон?

Принцип работы элемента довольно простой. Когда срабатывает программа слива в машинке, вода под давлением проходит через клапан, открывая его. Но после прекращения потока жидкости клапан автоматически закрывается, тем самым герметизирует соединение и препятствует попаданию канализационных вод в сливной шланг аппарата. Конструкция данного элемента позволяет устанавливать его в любом месте на трубопроводе.

В качестве запирающего механизма в антисифоне применяется полипропиленовый шарик, заполненный воздухом. Когда давление воды ослабевает, он придавливается обратным током к резиновой мембране. С усилением обратного напора, шарик будет еще сильнее вжиматься в резинку, тем самым не пропуская жидкость.

Современные модели обратных клапанов для стиральной машины на слив изготавливаются из пластика, поэтому служат очень долго. Но учтите, если вода слишком жесткая, то срок службы элемента существенно сокращается.

Виды антисифонов

Современный обратный клапан может быть нескольких типов:

• разборным – будет полезен тем, у кого дома из водопровода поступает жесткая вода, засоряющая клапан; всегда можно будет его разобрать и почистить;
• неразборным – более дешевый вариант, выполненный из пластика;
• врезным – монтируется в трубу путем врезания;
• моечным – используется в сифонах моек;
• настенным – имеет привлекательный внешний вид, но более дорогой.

Существуют еще элитные модели, комплектующиеся различными декоративными вставками из нержавейки. Как правило, они стоят в 2-3 раза больше, чем обычные.

Четких правил по выбору антисифона нет. Приобретайте тот, который более подходит именно вам.

Установка антисифона на стиральную машину

Процесс монтажа крайне прост. Вам нужно одну сторону обратного клапана закрутить или врезать в канализационную трубу, а вторую подключить к сливному шлангу стиральной машинки. Перепутать стороны невозможно, так как отверстия разного диаметра, но если сомневаетесь, то прочитайте инструкцию, которая идет в комплекте с клапаном.

Можно ли чем-то заменить антисифон?

В этом нет необходимости. Обратный клапан можно просто не использовать, если соблюдаются все правила по подключению стиралки к канализации. Стоит он не слишком дорого, поэтому лучше не экономить и установить элемент, иначе можете испортить свое белье и нервы «сифонным эффектом».

Cифон для стиральной машины с обратным клапаном – устройство и функции

На ванную комнату современной городской квартиры ложиться огромная функциональная нагрузка. Она является не только местом выполнения всевозможных санитарно-гигиенических процедур, как правило, это небольшое по площади помещение также осуществляется стирка.

Содержание статьи

Вручную наши современники практически уже не стирают, эта задача возлагается на незаменимый бытовой прибор – автоматическую стиральную машину. Техническая возможность подключить «стиралку» есть внутри каждого санузла. В этой статье мы обсудим, нужен сифон с отводом для стиральной машины, чем он отличается от обычного, и как он устроен.

Что такое сифон, как он устроен?

Сифон для стиральной машины, раковины или для ванны – это широко применяемый сантехнический прибор, который используется для отведения использованной воды внутрь канализации. Внутри этого прибора, благодаря особому устройству, создается так называемый гидрозатвор, то есть водный барьер, не дающий канализационным запахам «сбегать» из сливной трубы. Конструктивно сифоны делятся на бутылочные и трубные. Сифон для раковины или ванны может быть любого типа, а для подключения стиральной машины преимущественно используются бутылочные приборы с дополнительным патрубком.

Сифон

Обратите внимание! По технологии монтажа сифон делятся на внутренние, наружные или совмещенные. Модели совмещенного типа отличаются тем, что имеют несколько дополнительных патрубков, к которым можно подключить стиральную или посудомоечную машину.

Сифон бутылочного типа называют так из-за формы корпуса прибора, напоминающую бутылку. Вода из сливного отверстия раковины, стиральной машины или ванны попадает внутрь корпуса сифона, состоящего из двух вставленных друг в друга цилиндров. Сначала по внутренней колбе прибора вода попадает внутрь отстойника, расположенный на дне «бутылки», там от нее отфильтровывается весь мусор, а затем через пространство между внутренним и наружным цилиндром она попадает через сливной патрубок в канализацию.

Функции сифона

Сифон для слива стиральной машины не является обязательным условием качественной установки, однако, экономит на нем не стоит. Этот недорогой и простой сантехнический прибор может существенно упростить обслуживание системы слива, а также продлить жизнь вашей трудолюбивой «стиралке». Сифон для стиральной машины с обратным клапаном выполняет следующие функции:

1. Фильтрация мелкого мусора. Сифон для раковины с возможностью подключения стиральной или посудомоечной машины благодаря своему устройству отфильтровывает мелкий мусор, волосы и предметы, попавшие внутрь слива случайно. Все это скапливается в отстойнике прибора, который легко можно прочистить своими руками.
2. Защита от неприятных запахов. Устройство сифона таково, что внутри него всегда находится вода, то есть создается гидрозатвор, который не позволяет запаху канализации проникнуть в помещение санузла.
3. Предотвращение образования заторов внутри канализации. Благодаря тому, что мелкий мусор, скрепленный моющими средствами, собирается с помощью отстойника, внутри сливной трубы реже случаются засоры.

Важно! Также полезной функцией сифона является снижение нагрузки на насос стиральной машины, что продлевает срок ее службы. Чем меньше изгибов имеет шланг, соединяющем этот бытовой прибор с канализацией, чем он короче, тем проще насосу перекачать грязную, «отработанную» воду.

Для чего нужен обратный клапан?

Все профессиональные сантехники рекомендуют устанавливать обратный клапан для стиральной машины на слив. Это специальное устройство, которое благодаря своей конструкции в одну сторону пропускает жидкость, а обратно – нет. Обратный клапан для слива стиральной машины предотвращает проникновения сточных вод внутрь барабана прибора при засорении канализационной трубы или из-за самопроизвольного слива. Это недорогое устройство во время экстренной ситуации может стать настоящим спасением для дорогостоящей техники. Существуют два варианта установки обратного клапана:

• Если стиральная машина уже подключена через обычный сифон, то можно приобрести отдельно антисифонный клапан, который надежно защитить прибор от проникновения канализационных вод в случае аварии.

  Антисифонный клапан

• Если вы только планируете установку стиральной машины, то целесообразнее приобрести совмещенный сифон с дополнительным патрубком и обратным клапаном, который комплексно защищает и раковину, и бытовые приборы.

Учтите, что большинство функциональных современных стиральных машин производители оснащают встроенным антисифонным клапаном. Но устаревшие или бюджетные модели часто не имеют такого полезного приспособления, поэтому для их установки нужно использовать сифон с обратным клапаном.

Можно ли обойтись без сифона?

Часто у домовладельцев возникает вопросы, обязательно ли использовать сифон для подключения стиральной машинки. И этот вопрос чаще всего возникает не из соображений экономии, а потому что сделать это в сложившихся условиях технически неудобно. Из этого положения существует 2 выхода:

1. Если в санузле нет технической возможности установить сифон, то можно сразу приобретать стиральную машинку со встроенным антисифонным клапаном, который возьмет на себя его функции.
2. Можно создать эффект гидрозатвора с помощью гибкого сливного шланга, сложив и зафиксировав его в сигмовидную форму. Тогда колена шланга будут выполнять роль сифона. Единственным недостатком такого метода является то, что насос машинки будет испытывать повышенную нагрузку при перекачивании сточных вод.

Помните, что при желании машинку для стирки можно установить и вовсе без сифона, подключив ее слив прямо в канализацию. Однако, будьте готовы к тому, что установленный таким образом прибор не будет защищен от проникновения в барабан канализационных вод во время аварий, а также прослужит меньше из-за высокой нагрузки на насос и засоров слива.

Видео-инструкция

Как лучше подключить стиральную машину к канализации? | Андрей Ратников

Способов подключения стиральных машин к канализации достаточно много. Долгое время их сливной шланг просто вешали на край ванны. Да и в современных машинах очень часто в комплекте с машиной можно встретить специальный пластиковый крючок для фиксации шланга на борт ванны.

Эстетики в таком подключении мало, ванна после стирки выглядит не здорово и её необходимо мыть после каждой стирки.

Позже появились сифоны моек и умывальников со специальными штуцерами для подключения шлангов стиральных, или посудомоечных машин. А некоторые умельцы придумали подключать сливной шланг вообще без сифона, непосредственно в раструб канализационной трубы, что не сильно здорово, но весьма распространено.

Относительно недавно появились еще два способа подключения — встраиваемые в стену сифоны и обратные клапаны:

На фото слева можно видеть такой встраиваемый сифон.

Сифон для стиральной машины Geberit:

Корпус сифона полностью замуровывается в стену и после её отделки кафелем стена выглядит вот так:

Эстетика гораздо лучше, нежели у шланга, переброшенного через борт ванны, а для присоединения к такому сифону подходит тот же самый штатный наконечник шланга стиральной машины. Но доступа к сифону нет. Если он засорится, то придется ломать кафель.

Те, кто пользовался стиральной машиной со шлангом через борт ванны, прекрасно знают, сколько песка остается на дне ванны после стирки верхней одежды. И весь этот песок окажется внутри сифона и без доступа к нему.

Есть и другие конструкции встраиваемых сифонов:

Встраиваемый сифон с панелью

Панель можно снять и добраться до прочистки сифона, закрытой винтовой крышечкой.

Электрика, водопровод и канализация объединена в одном встраиваемом устройстве:

А вот это — обратный клапан для подключения стиральных машин:

Как видите, конструкция очень простая.

Такой клапан не только выполняет функцию сифона по предотвращению проникновения запахов из канализации, но и препятствует самопроизвольному сливу воды из стиральной машины за счет сифонирующего эффекта в том случае, если сливной шланг машины опущен ниже той высоты, которая записана в её паспорте.

Монтаж клапана предельно лёгок, он просто вставляется в раструб трубы через переходник:

При этом, эстетика такого клапана ничем не отличается от эстетики встраиваемого в стену сифона:

Обратный клапан для стиральных машин

Кстати об эстетике. Я искренне не понимаю, зачем она нужна, когда все эти подключения можно сделать не на виду, а за стиральной машиной, где их попросту не видно:

Красиво конечно, но ведь можно было чуть сместить присоединения влево за машину, и смотрелось бы еще лучше. Разве что зазор между стиральной машиной и стеной стал бы чуть больше. Если это критично, тогда приходится делать подключения сбоку.

Вот тут именно за машиной собираются всё разместить, даже и трубу в стену не прячут:

Настенный вариант размещения встраиваемого сифона за стиральной машиной:

Если стиральная машина встроена в кухонную мебель, встраиваемые сифоны отлично размещаются под мойкой с обеспечением к ним полного доступа. Используют их не только для подключения стиральных, но и для посудомоечных машин:

И что же и этого следует?

Предлагаю хорошенько всё продумать, прежде чем принимать решение в пользу того, или иного варианта.

Стоит ли замуровывать сифон в стену без доступа к нему? Шланги всё равно будут видны, если подключение не спрятано в шкаф, или не закрыто корпусом машины, а почистить сифон будет невозможно в случае засора.

Если же есть возможность убрать место подключения в недоступное взгляду место, лучше использовать настенную установку встроенных сифонов, или обратные клапаны, вставленные в раструб трубы, выведенный заподлицо с отделкой стены. Клапан легко разбирается в случае засора, и легко извлекается из трубы для её прочистки.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Как заменить обратный клапан в стиральной машине Samsung

с фронтальной загрузкой

Стиральная машина Samsung с фронтальной загрузкой модели WF206AN оснащена небольшим элементом, который называется обратным клапаном. Клапан расположен в конце выпускного отверстия дренажного насоса. Его цель — предотвратить попадание сточных вод обратно в стиральную машину. Если вы откроете дверцу стиральной машины в конце цикла слива и обнаружите грязную воду во внутренней корзине для стирки, обратный клапан не выполняет свою работу, а это означает, что он, вероятно, неисправен и нуждается в замене.

Перед тем, как приступить к ремонту стиральной машины, отключите ее от сети и отключите подачу воды. Также настоятельно рекомендуется надевать рабочие перчатки и защитные очки при разборке и повторной сборке прибора. Если в какой-то момент вы почувствуете, что не можете безопасно завершить ремонт прибора, прекратите делать то, что вы делаете, и обратитесь к специалисту по ремонту стиральной машины, чтобы завершить работу.

Необходимые инструменты

• Отвертка Phillips
• Отвертка с плоской головкой
• Плоскогубцы

Как снять переднюю панель стиральной машины Samsung

С помощью крестообразной отвертки открутите два винта, которыми крепится верхняя панель шайбы. Потяните панель на себя, поднимите ее и снимите с прибора.

Загляните внутрь шкафа стиральной машины и найдите дозатор мыла. Внизу дозатора мыла вы найдете шланг, который ведет к баку стиральной машины. Ослабьте хомут и отсоедините шланг от порта на баке. Теперь подойдите к стиральной машине и вытащите дозатор мыла. Как только ящик будет удален, вернитесь внутрь шкафа стиральной машины и отсоедините небольшой шланг, который проходит вдоль боковой стороны корпуса дозатора.Затем отверткой Phillips открутите винты, которыми дозатор мыла крепится к прибору. После этого поднимите дозатор и переверните его так, чтобы он лежал на верхней части стиральной машины, где он не будет мешать вам.

На этом этапе вам нужно будет снять панель управления с передней части стиральной машины. Для этого выверните винты, удерживающие ее на месте, затем поднимите панель и наклоните ее назад, чтобы получить доступ к множеству жгутов проводов, идущих к плате. Чтобы убедиться, что вы помните правильное расположение каждого проводного соединения, используйте свой телефон, чтобы сделать снимок. После того, как фотография будет сделана, отсоедините жгуты проводов и снимите панель управления со стиральной машины.

Откройте дверцу стиральной машины и вставьте отвертку с плоской головкой под уплотнение и зажим багажника. Осторожно подденьте зажим вокруг уплотнения. Затем снимите уплотнение чехла с кромки дверцы стиральной машины и вставьте переднюю часть уплотнения в бак стиральной машины, чтобы он не мешал вам.

На правой стороне передней панели вы увидите два винта, которые удерживают защелку дверцы стиральной машины, открутите эти винты крестовой отверткой.Затем протяните руку между уплотнением багажника и передней панелью, чтобы сдвинуть дверную защелку назад и снять с панели.

Закройте дверцу стиральной машины и выверните винты в верхней части передней панели. Затем откройте и снимите небольшую дверцу доступа к фильтру в нижней левой части передней панели. За дверью вы найдете небольшой сливной шланг, выньте сливной шланг из зажимов, которые удерживают его на месте. Прежде чем вытащить заглушку, закупоривающую сливной шланг, поместите под шланг емкость для сбора вытекающей воды.Как только вся вода будет слита из шланга, закройте его. Теперь вы можете открутить два винта внутри небольшого отсека для сливного шланга.

Встаньте и откройте дверцу стиральной машины. Затем возьмитесь за верх дверного проема и поднимите переднюю панель, чтобы освободить верхние фиксирующие выступы панели. Затем наклоните панель назад и снимите ее с трех петель, соединяющих ее с нижней частью стиральной машины. Панель наконец освободилась, и ее можно было поместить в безопасное, недоступное место.

Как удалить обратный клапан в стиральной машине Samsung

На случай, если в шлангах сливного насоса осталась вода, подложите под насос полотенце.Затем с помощью плоскогубцев ослабьте зажим на шланге, подсоединенном к верхней части сливного насоса. Затем снимите шланг с насоса. После снятия верхнего шланга повторите тот же процесс с двумя задними шлангами. Теперь, когда сливной насос отсоединен от шланга, открутите два винта, которыми насос крепится к передней раме стиральной машины. Вывернув винты, сдвиньте насос назад, чтобы освободить фиксатор на нижнем монтажном кронштейне, а затем выньте сливной насос из шкафа омывателя.

Найдите обратный клапан на выпускном отверстии дренажного насоса и с помощью отвертки с плоской головкой подденьте крошечный резиновый клапан с порта.

Как установить новый обратный клапан в стиральную машину Samsung

Перед установкой нового обратного клапана протрите чистой тканью или тряпкой выпускное отверстие дренажного насоса. Когда порт станет сухим и чистым, возьмите новый обратный клапан и просто наденьте резиновое кольцо на кромку выпускного отверстия. Проверьте расположение один или два раза, чтобы убедиться, что заслонка обратного клапана выровнена правильно.

Теперь, когда новый обратный клапан на месте, можно переустановить сливной насос.Для этого вставьте маленький шланг насоса через большое отверстие в раме стиральной машины, а затем совместите монтажный кронштейн в нижней части насоса с выемкой на дне стиральной машины и сдвиньте насос вперед, чтобы зафиксировать его. место. Чтобы закрепить насос на передней раме стиральной машины, установите на место снятые винты. Затем снова подсоедините все три шланга к верхней и задней части сливного насоса.

Как собрать стиральную машину Samsung с фронтальной загрузкой

Начните процесс сборки, совместив переднюю панель стиральной машины с шарнирами в нижней части рамы устройства.Затем наклоните панель вверх, пока не защелкните фиксирующий механизм в верхней части стиральной машины. Затем повторно затяните винты в нижней части панели и винты в верхней части панели. После того, как передняя панель будет прикреплена на место, вернитесь в отсек доступа к фильтру и вставьте небольшой сливной шланг обратно в его удерживающие зажимы. Затем закройте отсек, переустановив небольшую дверцу доступа.

Встаньте и откройте дверцу стиральной машины. Сдвиньте уплотнение багажника назад, чтобы вы могли захватить дверную защелку и снова установить ее напротив задней части передней панели.Как только защелка будет выступать из квадратного отверстия в панели, замените винты, которые вы вынули ранее, чтобы закрепить деталь.

Теперь вытащите уплотнение пыльника из бака омывателя и установите его вокруг кромки дверцы омывателя. Затем достаньте зажим багажника. При установке зажима убедитесь, что пружина находится внизу уплотнения. Как только половина зажима окажется вокруг уплотнения крышки, используйте отвертку с плоской головкой, чтобы растянуть вторую половину, пока зажим полностью и надежно не охватит уплотнение.

На этом этапе вам нужно переустановить панель управления стиральной машиной. Однако перед тем, как начать, взгляните на сделанный ранее снимок, чтобы убедиться, что вы подключаете провода к соответствующим клеммам. После того, как провода будут снова подключены, защелкните панель управления и затяните винты, чтобы закрепить компонент на стиральной машине.

Перед тем, как закрыть верхнюю часть прибора, поместите дозатор мыла обратно в шкаф для стиральной машины и закрутите вынутые винты.Затем снова подсоедините шланг в нижней части дозатора к баку омывателя и защелкните меньший шланг обратно в удерживающие зажимы на стороне компонента. Затем задвиньте ящик дозатора мыла обратно в переднюю часть дозатора.

Наконец, снова прикрепите верхнюю панель стиральной машины. Чтобы закончить ремонт, подключите стиральную машину к электросети и снова включите подачу воды.

Если у вас есть вопросы о работе вашей стиральной машины или вы обеспокоены другим неисправным прибором в вашем доме, свяжитесь с нами сегодня, и мы будем рады вам помочь.

Вопросы и ответы для Whirlpool WPW10358302 Сливной шланг

Моя посудомоечная машина сливает все, кроме 1 3/4 дюйма воды на дно чашки, где находится круглый фильтр, похожий на чашку. Вы не сможете увидеть воду, если не вытащите фильтр. Это нормально, когда вода всегда находится в зоне чаши? Моя дренажная линия поднимается выше, прежде чем попадет в мусоропровод. Спасибо!

Jennifer для номера модели WDT910SAYh4

Ответ Дженнифер, У вас всегда будет немного воды в фильтре. Это нормально.

Посудомоечная машина не сливает воду. отсутствие засоров из-за мусора или фильтра. Следующим шагом должна быть замена сливного шланга, сливного насоса или другого? Я вынул сливной насос и не нашел там мусора. Я не могу получить доступ ко ВСЕМ сливному шлангу, чтобы узнать, чист ли он. Моя «змейка» с торца захоронения вроде не все петли маневрирует.

Suzy для номера модели WDF530PLYW0

Ответ Сьюзи, Вам нужно будет проверить сливной насос, чтобы убедиться, что к сливному насосу подаётся 120 В перем.Если есть, то проблема будет в неисправном сливном насосе.

Привет, у моей 6-летней мойки с гидромассажем из нержавеющей стали есть вода на дне. Я обнаружил, что номер детали омывателя водоотливного насоса. 8268375 был сломан, когда я вытащил его, нижняя часть круглой формы отсутствует, поэтому я заказал часть, которая ожидает доставки — с другой стороны, когда я проверил сливной шланг на стороне колена (конец насоса), который является обратный клапан он застрял, я не могу протолкнуть палец, это нормально? — даже используйте садовый шланг, чтобы протолкнуть воду со стороны колена внутрь сливного шланга, но вода не проходит — он остановился у локтя, потому что там Нет ли отверстий внутри, если это так, как можно было откачать грязную воду через сливной шланг? Мне нужно найти недостающую часть обратного клапана насоса — возможно, эта недостающая часть застряла внутри сливного обратного клапана — нужна помощь Спасибо

Вангон

Ответ Вангон, Эта черная круглая деталь может быть зажата, не позволяя ей протолкнуться.Вы захотите попробовать вытащить этот кусок.

Здравствуй. При замене сливного шланга нужно отключать подачу воды из медной линии? Или можно просто выкатить посудомоечную машину, чтобы заменить шланг? И можете ли вы подтвердить, что новый сливной шланг включает обратный клапан? Заранее спасибо. Боб

Bob для номера модели Kenmore 66517032403

Ответ Боб, Лучше всего удалить медную проводку, ведущую к устройству, чтобы не повредить его при извлечении устройства.Что касается обратного клапана. В шланге нет обратного клапана, но он расположен на сборке поддона, и вы хотели бы заменить номер детали WP8268375.

Моя пожилая соседка заставила мышь пережевывать сливные шланги ее посудомоечной машины Whirlpool. Есть 2 шланга, которые были пережеваны, и я не могу сказать, где они разъединяются или соединяются. Вы знаете, где я могу найти схему или изображение шланговых соединений? Спасибо

Счет за номер модели GU1200XTLQ1

Ответ Привет, Билл, Единственный сливной шланг на агрегате — это тот, который идет от корпуса насоса к сливу раковины. Он поднимается вверх по стороне устройства и возвращается вниз. Эта петля необходима для правильного слива, поэтому, если ее нужно заменить, эта петля должна присутствовать в дополнение к петле до уровня столешницы под раковиной перед подключением к сливу. Существует линия наполнения, которая проходит от водопровода до водяного клапана, а затем есть наливной шланг, который идет от водяного клапана к водозаборному узлу с правой стороны устройства. Под агрегатом нет других водяных шлангов вне насосных агрегатов.

Находится ли обратный клапан моей модели в сливном шланге или в двигателе?

Крис для номера модели GU1200XTLS2

Ответ Привет, Крис. Нет, WP8268375 является обратным клапаном и находится в сборке поддона.

Виден ли невооруженным глазом обратный клапан в шланге сливного насоса? Со стороны колена насоса или со стороны трубки? Я заглянул в свой и ничего не увидел, но другую сторону локтевого соединителя не видно. (красная часть).

Дэн Х. для номера модели KUDI01TJBL0

Ответ Привет Дэн, Обратный клапан нельзя увидеть, не повредив сливной шланг. Он там, как я узнал с помощью воздушного шланга, когда однажды был в магазине. Я также разрезал одну, чтобы увидеть сам.

Если вы сливаете свою посудомоечную машину в мусоропровод и у вас есть петля на линии от сливного насоса, имитирующая сифон — как она может вернуться в поддон?

Dan для номера модели kudio1tjbl0

Ответ Привет Дан.Вы бы так не подумали, но снимите сливной шланг с соединителя раковины и поместите его в ведро. Теперь вставьте прямую отвертку в соединитель раковины и проверьте, остается ли заглушка водопроводной трубы внутри. Если да, удалите его. Убедитесь, что сливная петля установлена ​​как можно дальше под раковиной за раковиной, чтобы сливной шланг теперь проходил под уклоном в слив раковины. Снимите нижнюю защитную панель. Снимите сливной шланг со сливного насоса. На выходе из насоса находится черный резиновый обратный клапан, который может быть порван или отсутствует деталь # WP8268375.Спасибо.

Почему обратный клапан для канализации важнее, чем вы думаете

09
фев.

Почему обратный клапан для канализации важнее, чем вы думаете

Если вы живете в районе, где чаще случаются наводнения, вы можете столкнуться с ситуацией, когда сточные воды в канализационных сетях попадают через дренажные трубы в ваш дом из-за наводнения.

Излишне говорить, что это может привести к серьезным повреждениям, причинить вред здоровью и потребовать дорогостоящего ремонта канализационной линии.

Защитите свой дом от обратного потока во время наводнения

Один из способов защитить ваш дом от такого рода резервов — использовать обратный клапан. Эти клапаны сконструированы таким образом, что предотвращают попадание сточных вод в дом . Есть разные типы клапанов, одни сложнее других.

Например, один тип с более сложной конструкцией называется задвижкой .Он хорошо защищает сточные воды от дублирования, но вам нужно управлять им вручную. Итак, насколько хорошо работает клапан, будет зависеть от того, сколько у вас есть предупреждений о надвигающемся наводнении, чтобы вы могли поспешить запустить его.

Более простые типы клапанов называются откидными или обратными клапанами . Они открываются для выхода сточных вод, но затем закрываются, чтобы сточные воды не стекали в обратном направлении. Они работают автоматически, но не работают так же хорошо, как задвижка, предотвращая обратный поток сточных вод.

И есть даже клапаны, которые представляют собой комбинацию задвижек и откидных клапанов.

Как уже упоминалось, эти клапаны могут предотвратить значительный ущерб вашему дому, а также перспективу очистки сточных вод, что может быть опасным и дорогостоящим мероприятием, а также представлять большую опасность для здоровья.

Что проверять перед установкой обратного клапана

Если вы планируете установить обратный клапан в канализацию, вам следует знать несколько вещей.

1. Лицензированный сантехник должен установить эти клапаны так, чтобы установка выполнялась надлежащим образом и соответствовала применимым нормам.
2. Как упоминалось выше, существуют разные типы обратных клапанов, поэтому вам необходимо проконсультироваться со своим водопроводчиком, чтобы выбрать, какой из них лучше всего подойдет в вашей конкретной ситуации. Сантехник может подробно рассказать о преимуществах и недостатках каждого типа клапана.
3. Клапан должен быть установлен на основных канализационных трубах, выходящих из вашего дома, а также на тех, которые подключены к любым приборам, расположенным ниже возможного уровня затопления. Это означает, например, что их может потребоваться установить на раковинах для белья, сливной линии стиральной машины, отстойниках и т. Д.Эти подключения необходимо выполнить в дополнение к канализационным.

Стоимость установки комбинации ворот / откидной клапан будет около $ 1400, в то время как стоимость установки откидной клапан будет работать около $ 600. Сюда входят затраты на земляные работы и обратную засыпку.

После наводнения динамика водопровода может помочь

Если вы не уверены, какой у вас тип канализационного обратного клапана , или хотите его заменить или даже установить, свяжитесь с Plumbing Dynamics сегодня! Мы — сантехники из Кэрроллтона, которым вы можете доверить свой дом или бизнес в районе Северного Далласа.

Посудомоечная машина не сливает воду

Если ваша посудомоечная машина не сливает воду, проверьте следующее.

ПОРШНЕВОЙ КЛАПАН

На некоторых посудомоечных машинах с фильтром (сеткой) на задней стенке бака есть поршневой клапан. Поршневой клапан часто приводит к тому, что посудомоечные машины не откачивают воду. если в вашей посудомоечной машине есть фильтр, снимите его. Теперь снимите поршневой клапан, расположенный в центре за фильтром. Теперь, чтобы проверить поршневой клапан, надавите на пружину.После этого поршень должен закрыть отверстие в верхней части клапана. Когда поршневой клапан неисправен, поршень растворяется до такой степени, что он больше не может закрывать отверстие, в этом случае замените его.

СЛИВНЫЙ СОЛЕНОИД

Другой распространенной проблемой некоторых посудомоечных машин, из-за которой не сливается слив, является сливной соленоид. Чтобы проверить это, сначала отключите питание от посудомоечной машины, затем снимите нижнюю панель посудомоечной машины. После выключения вы должны увидеть сливной соленоид, прикрепленный к основному насосу, затем достать его под посудомоечной машиной и надавить на соленоид.Если он не сдвинется вниз, значит, он плох и требует замены. Если он будет давить, большую часть времени это хорошо, но не всегда, следуйте этим шагам. Снова подключите питание к посудомоечной машине, теперь включите посудомоечную машину в цикл. Если у вас есть механический таймер, медленно поверните его, пока не сработает соленоид. Если вы повернули таймер до упора, а соленоид никогда не запитывается, замените соленоид. Если у вас есть электронное управление, запустите посудомоечную машину и подождите несколько минут, затем нажмите кнопку запуска / сброса, после чего соленоид слива должен включиться, если нет, замените соленоид.Иногда из-за таймера эта деталь выходит из строя, особенно если она плавится или замерзает. Так что вам, возможно, придется заменить и таймер. Этот соленоид рассматривается в следующем видео, это руководство также может помочь.

ОБРАТНЫЙ КЛАПАН

Если ваша посудомоечная машина не сливает воду должным образом, проблема может быть в обратном клапане. Обратный клапан будет на некоторых посудомоечных машинах с отдельным сливным насосом и сливным соленоидом (обратите внимание, если у вас нет обоих, у вас не будет обратного клапана).Обратный клапан будет расположен там, где черный шланг соединяется со сливным насосом. Чтобы получить доступ к обратному клапану, необходимо сначала слить воду из посудомоечной машины. Хорошо работает пылесос Wet-Vac. После того, как вода вытечет, отключите питание посудомоечной машины. Теперь достаньте посудомоечную машину из-под шкафа. Теперь снимите черный шланг (даже если вы удалили воду, в насосе все еще будет вода, так что будьте готовы). Как только вы отключите, вы должны увидеть обратный клапан. Это маленькая красная резиновая заслонка. Если он оторван, значит, заслонка спустилась в канализацию, но вы все равно должны увидеть красное кольцо, оставшееся позади. В этом случае замените клапан.Иногда обратный клапан набухает и зависает в насосе, в таком случае замените его.

СЛИВНЫЙ НАСОС

Если ваша посудомоечная машина не сливает воду должным образом, проблема может быть в сливном насосе. Как указывалось ранее, не все посудомоечные машины оснащены сливным насосом. Чтобы проверить это, сначала проверьте, получает ли он питание. Когда посудомоечная машина переключается на слив, у вас должно быть 120 вольт. Если у вас есть питание, а насос не работает, снимите насос и проверьте, нет ли препятствий, замените насос.Следующее видео проведет вас через один тип, а учебное пособие будет охватывать другой.

СЛИВНОЙ ШЛАНГ

Если ваша посудомоечная машина не сливает воду должным образом, сливной шланг может быть забит. Для проверки слейте всю воду из ванны. Для этого хорошо подходит Wet-Vac. После того, как вода уйдет, снимите сливной шланг (даже если вы удалили воду, в насосе все еще будет вода, так что будьте готовы) из водопровода и посудомоечной машины. Проверьте наличие препятствий и удалите. Если вы только что установили новый мусоропровод, убедитесь, что металлическая заглушка удалена.Это описано в нашем видео по установке посудомоечной машины. Проверьте воздушный зазор или высокую петлю, если это не так, ваша посудомоечная машина будет откачивать воду обратно в него.

Насос для стирки серой воды

Часто задаваемые вопросы

Q. «Что такое серая вода?»
A. Серая вода (иногда ее называют серой водой, серой водой или серой водой) — это использованная вода, которая спускается в канализацию вашего дома, за исключением туалетной воды. Сюда входят сточные воды, образующиеся при стирке, мытье посуды, мытье рук, купании и других стирках.Хотя это может быть словарное определение серой воды, для целей рециркуляции серой воды некоторые правила водоснабжения определяют серую воду как только воду, сбрасываемую из туалетов, ванн, душевых, стиральных машин и лотков для стирки, и специально исключают сточные воды из кухонных раковин или посудомоечных машин из их определение серой воды. После того, как вода прошла через унитаз, унитаз, писсуар или каким-либо образом вступила в контакт с отходами жизнедеятельности человека, она всегда считается сточными водами или черной водой. Если вы не уверены, работает ли ваше приложение в рамках определения кода «серой воды», мы рекомендуем обратиться к местным органам управления кодексом.

Q. «Нужно ли вентилировать этот насос раковины для стирки?»
A. В соответствии с инструкциями производителя по установке, этот блок не требует вентиляции и был разработан с вентиляционным соединением в верхней части насоса для подключения к двухсторонней системе вентиляции воздуха. Производитель рекомендует использовать 1-1 / 2-дюймовые трубы из ПВХ или АБС, которые легко доступны в большинстве мест, но, как всегда, проконсультируйтесь с проверенным местным специалистом и вашими органами нормативно-правового регулирования, чтобы убедиться, что ваша установка соответствует всем требованиям нормативных документов для вашего региона.

Q. «Могу ли я отрезать вилку от конца удаленного переключателя Little Giant RS-5LL, который используется на меньших Drainosaurs, чтобы я мог подключить его к моей системе?»
А. Одним словом, нет. Мало того, что это приведет к аннулированию гарантии производителя, удаление заглушки из переключателя RS-5LL (который используется в системах WRS-5, WRS-6 и WRS-C6) не позволит переключателю работать должным образом (если вообще ). Давление поднимающейся воды давит на диафрагму внутри переключателя RS-5LL, выключая переключатель.Для движения диафрагмы воздух выше мембраны должен быть удален; Для выхода этого воздуха от верхней части переключателя вдоль шнура проходит небольшая вентиляционная трубка, выходящая на вилку. Если вынуть заглушку, а переключатель подключен жестко, воздушная трубка будет по существу «отключена»; воздух из области над мембраной диафрагмы не может выходить, а это означает, что давление воды не может сдвинуть мембрану, чтобы закрыть переключатель.

Посудомоечная машина

заполняется водой даже в выключенном состоянии?

У меня есть посудомоечная машина, которая, кажется, сама наполняется водой.Каждую ночь, когда мы пользуемся посудомоечной машиной, на следующий день на ее дне оказывается некоторое количество чистой стоячей воды. Иногда он начинал течь по полу, если оставлять его без присмотра на пару дней.
Мне нужно было нажать кнопку отмены / сброса на посудомоечной машине, чтобы слить воду. Я занимаюсь этой проблемой некоторое время, и я не уверен, что именно вызвало эту проблему и как ее исправить, но любая помощь будет очень признательна. — Joseph

Если у вас возникли аналогичные проблемы с посудомоечными машинами Bosch, Whirlpool, Maytag или Kenmore, то, скорее всего, у вас проблема с:

Впускной клапан для воды

Причина, по которой впускной клапан для воды позволяет воде проходить даже когда он выключен, только из-за отложений кальция внутри соленоида клапана он застрял в открытом положении .

Это часто встречается в районах с жесткой водой .

Итак, если вы живете в районе с жесткой водой, рано или поздно у вас, вероятно, возникнет проблема с впускным клапаном посудомоечной машины.

Не ждите, пока посудомоечная машина затопит пол.

Вам необходимо как можно скорее заменить клапан на входе воды. Временно исправить нет возможности, нужно просто заменить.

Первое, что вам нужно сделать, это выключить водопроводный кран посудомоечной машины под раковиной.

Затем вам нужно найти номер модели вашей посудомоечной машины.

Когда вы получите номер модели (обычно он указан сбоку на ванне), вы сможете найти нужную деталь для своей посудомоечной машины.

Чтобы заменить впускной клапан, вам нужно будет вынуть нижнюю защитную пластину, и вы увидите с левой стороны водяной шланг, соединенный с впускным клапаном воды.

Каждая посудомоечная машина имеет свои собственные процедуры разборки и замены впускного клапана. Пожалуйста, проведите свое исследование.

Обратный клапан

Назначение обратного клапана — поддерживать давление и не допускать попадания грязной воды в посудомоечную машину из раковины после слива воды.

Обратный клапан работает только в одном направлении, но если он поврежден, вода будет возвращаться.

Обратный клапан, расположенный в сливном шланге сразу после того, как он подсоединен к сливному насосу.

Вам нужно будет отсоединить сливной шланг от сливного насоса и заглянуть внутрь сливного шланга, чтобы убедиться, что обратный клапан не забит или не забит (например, зубочистки или скорлупа от гаек).

А также убедитесь, что обратный клапан не поврежден.

Некоторые модели посудомоечных машин Bosch и Samsung имеют обратный клапан, доступный изнутри ванны посудомоечной машины.

И исправить это относительно легко. Вам нужно будет вытащить сливной фильтр тонкой очистки, и вы увидите обратный клапан.

Расположение обратного клапана для посудомоечной машины Samsung

Сливной шланг, проложенный под раковиной

Другой проблемой может быть положение сливного шланга, когда вода возвращается в посудомоечную машину.

когда он лежит под раковиной, существует большая вероятность того, что грязная вода будет стекать из трубы раковины каждый раз, когда вы используете раковину.

По этой причине сливной шланг должен располагаться выше уровня домашней канализации, как минимум на 10 дюймов.

Он называется сливной шланг High Loop. Этот метод предотвращает попадание воды в посудомоечную машину.

Предохранитель обратного потока и обратный клапан: в чем разница?

Предохранители обратного потока обеспечивают лучшую защиту от загрязнения городской водопроводной воды

Обратный клапан обеспечивает базовую форму предотвращения обратного потока, предотвращая течь воды в неправильном направлении.Модельные нормы и стандарты Национальной ассоциации противопожарной защиты (NFPA) требуют их использования в различных местах систем противопожарной защиты, а обратные клапаны являются важными компонентами устройств предотвращения обратного потока. Но сами по себе они не могут защитить городскую питьевую воду от загрязнения обратным потоком. «Питьевые» запасы содержат очищенную воду питьевого качества.

В этом блоге мы объясняем ключевые различия между устройствами предотвращения обратного слива и обратными клапанами. И мы развеяли заблуждение, о котором часто спрашивают на онлайн-форумах: хотя обратные клапаны имеют и другие важные области применения, они не могут считаться безопасной заменой устройствам предотвращения обратного потока, когда речь идет о защите чистоты питьевой воды.

На рынке обратных клапанов или ключевых инструментов для проверки обратных клапанов? Обязательно ознакомьтесь с нашей подборкой обратных клапанов . QRFS также содержит ключевых инструментов и наборов инструментов для проверки обратного потока , которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Обратные клапаны и устройства предотвращения обратного слива: почему они не взаимозаменяемые

Обратный поток возникает, когда изменения давления в трубопроводах вызывают обратный поток жидкости, газа или полутвердых веществ в неправильном направлении. Обратные клапаны предназначены для обеспечения того, чтобы вещества в трубе текли только в одном направлении, автоматически закрываясь для предотвращения нежелательного обратного потока при изменении направления. Они успешно используются в самых разных сферах применения: защита оборудования, такого как насосы и фильтры, от повреждений, вызванных обратным потоком, остановка дренажа в системе пожаротушения при изменении высоты, обеспечение сброса давления в жидкостях или пневматических системах и многое другое.

Из-за своей простой конструкции обратные клапаны обычно работают без автоматизации или вмешательства человека, продолжая работать, даже если отключено электричество или люди не могут вручную их включить.Вместо этого они чувствительны к потоку; когда вода течет по трубе, обратные клапаны открываются или закрываются в зависимости от скорости потока воды. Давление открытия или минимальное давление на входе, необходимое для работы обратного клапана, обычно составляет от 1 до 5 фунтов силы на квадратный дюйм (PSI).

Многие обратные клапаны имеют шарнирную заслонку с пружиной, которая удерживает клапан в закрытом состоянии до тех пор, пока он не будет открыт водой, текущей из источника. Если давление ниже по потоку превышает давление выше по потоку, пружина прижимает тарелку к резиновому седлу, образуя водонепроницаемое уплотнение и предотвращая реверсирование потока.

Пружина удерживает откидную тарелку внутри этого желобчатого обратного клапана на месте до тех пор, пока поток воды не толкнет его.

Но вот в чем дело: обратный клапан может служить важным средством предотвращения обратного потока в сценариях с низким уровнем риска, например, когда повреждение оборудования является самым большим риском. Но когда ставки столь же высоки, как чистота воды, которую пьют люди, местные правила водоснабжения требуют более надежной защиты предохранителей от обратного потока.

Хотя обратные клапаны большую часть времени работают надежно, отказы могут происходить по многим причинам. Поскольку заслонка обратного клапана всегда находится на пути потока, движение заслонки будет происходить даже при недостаточном потоке. Детали, которые трутся друг о друга, вызывают износ, что в конечном итоге может привести к отказу обратного клапана. В крайних случаях поврежденные компоненты могут даже выйти в линию, что приведет к неисправности других клапанов или оборудования.

Изношенные уплотнения седла — еще одна частая причина отказов обратного клапана, а также застрявший мусор, из-за которого клапан остается застрявшим в открытом или закрытом положении.Повреждение также может быть вызвано гидроударом, при котором изменение направления потока ниже по потоку вызывает резкое закрытие клапана, что приводит к распространению волны давления и повреждению трубы. Неправильное обслуживание, установка или сборка также могут привести к сбоям.

Согласно местным правилам водоснабжения, обычно требуются дополнительные средства защиты от обратного потока для защиты перекрестных соединений с источниками питьевой воды. Источник: Watts

Предохранители обратного потока поднимают защиту от обратного потока на новый уровень

Обратный поток может быть опасен, когда из-за перепада давления в водопроводных трубах вода из строительных систем, таких как спринклеры, ирригация или водопровод, просачивается обратно в главный городской водопровод.Когда это происходит, общественная питьевая вода может быть загрязнена такими загрязнителями, как удобрения, пестициды, отходы жизнедеятельности человека и вредные химические вещества.

Обратный поток также может быть чрезвычайно дорогим для устранения: Агентство по охране окружающей среды (EPA) заявляет, что в среднем на устранение обратного потока требуется почти 500 часов, что обходится в 14 800 долларов.

Подобно обратному клапану, предохранитель обратного потока — это устройство, которое обеспечивает движение воды только в одном направлении. Его единственная задача — поддерживать поток воды из водопровода в трубы здания. Тем не менее, он выводит защиту от обратного потока на новый уровень благодаря дополнительным отказоустойчивым устройствам, предназначенным для поддержания чистоты питьевой воды, предотвращая накопление и загрязнение непитьевой воды в системах здания.

В нашем предыдущем блоге «Как работает устройство для предотвращения обратного потока?» Подробно рассказывается о различных типах устройств для предотвращения обратного потока и о том, как они работают. В нем также объясняется, когда они необходимы для защиты городского водоснабжения, подключенного к системам противопожарной защиты.

Местные правила водоснабжения устанавливают требования к устройствам для предотвращения обратного потока в строительных системах, например к противопожарному оборудованию.Они также обычно требуют, чтобы устройства предотвращения обратного потока регулярно проверялись и обслуживались сертифицированными специалистами, чтобы гарантировать их надежность и правильную работу.

Обязательно обратитесь в местное управление водоснабжения, чтобы понять особые требования к устройствам предотвращения обратного потока в вашем районе.

Противопожарные системы: как работает обратный клапан?

В системах противопожарной защиты используются два основных типа предохранителей обратного потока. Предохранители обратного потока с двойным обратным клапаном (DCV) распространены в ситуациях с низкой степенью опасности, когда перекрестное загрязнение может создавать неприятные ощущения или вызывать эстетические возражения, но не представляет опасности для здоровья.

Эти превенторы противотока специально разработаны для предотвращения обратного потока в спринклерных системах пожаротушения с использованием двух обратных клапанов, собранных последовательно, чтобы предотвратить обратное попадание воды в линию подачи.

Это резервирование гарантирует, что один обратный клапан будет продолжать защищать городское водоснабжение, даже если другой выйдет из строя. Узел также позволяет закрыть один клапан, чтобы уменьшить перепад давления на другом, создавая более надежное уплотнение и избегая даже незначительной утечки обратного потока.

Преобразователи обратного потока с двойным обратным клапаном

специально разработаны для защиты систем противопожарной защиты. Источник: Watts

A Превентор обратного потока для зоны пониженного давления (RPZ) еще больше повышает защиту дублирующих обратных клапанов. Добавление дифференциального предохранительного клапана с гидравлическим приводом делает это устройство по существу отказоустойчивым.

Во время нормальной работы превентора обратного слива RPZ давление между двумя обратными клапанами, называемое зона пониженного давления , поддерживается на более низком уровне, чем давление питания.Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и выпуска воды наружу, гарантируя, что обратный поток никогда не произойдет.

Что касается систем противопожарной защиты, то водопроводные нормы обычно требуют наличия предохранителей обратного потока RPZ в перекрестных соединениях с высокой степенью опасности, где опасные химические вещества, такие как антифриз или ингибиторы коррозии, могут угрожать здоровью населения, если они попадают в городское водоснабжение. Однако некоторые местные органы водоснабжения требуют их для всех приложений противопожарной защиты.

Предохранители обратного потока зоны пониженного давления усиливают защиту, обеспечиваемую резервными обратными клапанами, с добавлением дифференциального предохранительного клапана с гидравлическим приводом. Источник: Watts

Превенторы обратного потока в сравнении с обратными клапанами: для систем питьевого водоснабжения требуется более надежная защита

Обратные клапаны

используются для предотвращения обратного потока в различных областях, от систем отопления, вентиляции и кондиционирования воздуха до водоотливных насосов и пожарных спринклерных систем с изменением высоты. Но когда дело доходит до общественного здоровья и безопасности, многие органы водоснабжения и муниципалитеты требуют более надежной защиты предохранителей от обратного потока для обеспечения безопасности питьевой воды.

Знание основных различий между устройствами предотвращения обратного потока и обратными клапанами помогает владельцам собственности и руководителям объектов понять, почему дополнительные затраты и сложность имеют смысл.

Check Key Инструменты и наборы инструментов могут безболезненно снимать или устанавливать обратные клапаны в узлах предотвращения обратного потока, не повреждая клапан, ваши инструменты или руки.

QRFS предлагает набор обратных клапанов для противопожарной защиты и других применений. Мы также предлагаем ключевые инструменты и наборы инструментов для проверки обратного потока, которые быстро удаляют или устанавливают кулачковые проверки, обнаруженные в узлах предотвращения обратного потока Эймса и Уоттса.

Этот блог изначально был размещен по адресу QRFS.com/blog . Проверьте нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS .

Материал, представленный на сайте Мысли в огне и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлен только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки.
