Обратный клапан для стиральной машины на слив — КАК, ЧТО и КУДА

Возврат жидкости из канализации обратно в бак стиральной машины — это очень неприятно. Грязное белье, ужасный запах и испорченное настроение. Основная причина — неправильный монтаж бытовой техники. Проблему можно решить, установив обратный клапан на слив.

Разберемся:

1. как работает антисифон на практике,
2. как правильно установить элемент,
3. какие рекомендации следует соблюдать чтобы сохранить белье чистым.

Инструкция актуальна для следующих моделей стиральных машин: Ardo / Ардо, Beko / Беко/Веко, Bosch Avantixx, Classixx, Logixx, Maxx, SportLine / Бош Авантикс, Классикс/Классик, Логикс, Макс, Спортлайн; Brandt / Брандт, Candy Aquamatic, Holiday, CNE, CTS / Канди Акваматик, Холидей; Daewoo / Дэу, DEXP / Дексп, Electrolux Time Manager / Электролюкс, простите, Тимеманагер, Evgo / Эвго, Gorenje / Горенье, Haier / Хайер, Hansa / Ханса, Hotpoint Ariston Margherita, RSM, ARSL, ARWM / Хотпоинт Аристон Маргарита, Indesit IWSB, WISL, WISN, WITL, Innex / Индезит Висл, Инекс; LG / ЛДжи/ЛЖ; Miele / Миле, Samsung Diamond, WF, EcoBubble, Bio Compact / Самсунг Диамонд, Эко Баббл, Био Компакт; Siemens / Сименс, Vestel / Вестел, Whirlpool AWG / Вирпул, Zanussi Aquacycle, EcoValve / Занусси Аквасайкл, ЭкоВалв; Атлант, Вятка, Десна, Донбасс, Малютка-2, Сатурн, Сибирь, Фея-2, Эврика-3 и других марок с вертикальной и горизонтальной загрузкой, автоматов и полуавтоматов.

Содержание

1. Самостоятельная установка
2. Когда ставить обязательно
3. При прямом выводе в канализацию
4. Неправильный уровень отвода
5. Канализация сделана не по правилам
6. Неприятный запах
7. Принцип работы
8. Советы и рекомендации
9. Устанавливать в легкодоступном месте
10. Какой выбрать
11. Так ли он необходим или как сделать своими руками
12. Заключение
13. Видео

Самостоятельная установка

Цель обратного клапана в отличии от заливного — заблокировать возврат сточной воды в барабан стиральной машинки. Монтировать его можно своими руками.

Одной стороной клапан подключается к сифону или канализационной трубе, а другой к сливному шлангу. Места соединения прочно фиксируются и герметизируются.

Когда ставить обязательно

Есть несколько причин, когда антисифон необходим. Посмотрите, какой случай ваш. Если есть сомнения, что стиральная машина установлена правильно, рекомендуем прочитать эту статью, где приведена рабочая схема подключения:

Пошаговая инструкция по подключению любой стиральной машины

При прямом выводе в канализацию

Выпускной шланг вставлен напрямую в канализационный отвод. Конечно, способ подключения очень прост.

Но есть риск, что использованная вода будет возвращаться из канализации в барабан. Особенно, если уровень отвода значительно ниже уровня бака.

Отсюда отвратительный запах вещей после стирки. Установка обратного клапана решает эту проблему единоразово.

Неправильный уровень отвода

Главное правило установки сливного шланга — его конец должен находиться на 50 см выше уровня пола. Иногда из эстетических соображений шланг помещают очень низко и получают тот самый «эффект сифона» со всеми вытекающими: грязной водой и запахом в машинке.

Канализация сделана не по правилам

Возможно, система канализации в доме устарела или изначально была собрана некорректно. Не подходящий диаметр труб, неправильный уклон, отсутствие гидрозатвора.

Неприятный запах

Противный запах в месте, где стоит машинка, — абсолютное показание к установке обратного клапана. Он перекроет не только поступление сточных вод, но и канализационного запаха.

Принцип работы

Антисифон бывает пружинный или шариковый. Когда машинка откачивает воду, помпа (сливной насос) создает напор в шланге. Под давлением пружинка или шарик прижимаются к специальной мембране, приподнимая резинку на 1-2 сантиметра, и вода проходит свободно. Потом давление исчезает, затворная деталь возвращается на место, плотно закрывая проход. Сточная вода или запах не могут попасть в машинку.

Существуют несколько типов обратного клапана:

• Цельный. Как видно из названия, его нельзя разобрать и почистить. Служит такой антисифон 2-3 года. Потом приходится менять целиком. А если вода в вашей местности тяжелая или грязная, то и раньше.
• Сегментный. Состоит из нескольких разборных частей. Такой клапан можно регулярно разбирать и прочищать. Иногда используют сильфонное соединение, чтобы устаранить лишние вибрации.
• Пристенный. Если вам важна эстетика, то выбирайте этот вариант. Выполнен такой сифон из хромированного металла или латуни. Устанавливается на трубу как можно ближе к стене или замуровывается в нее. Будет очень уместен, если между задней панелью стиралки и стеной мало места.

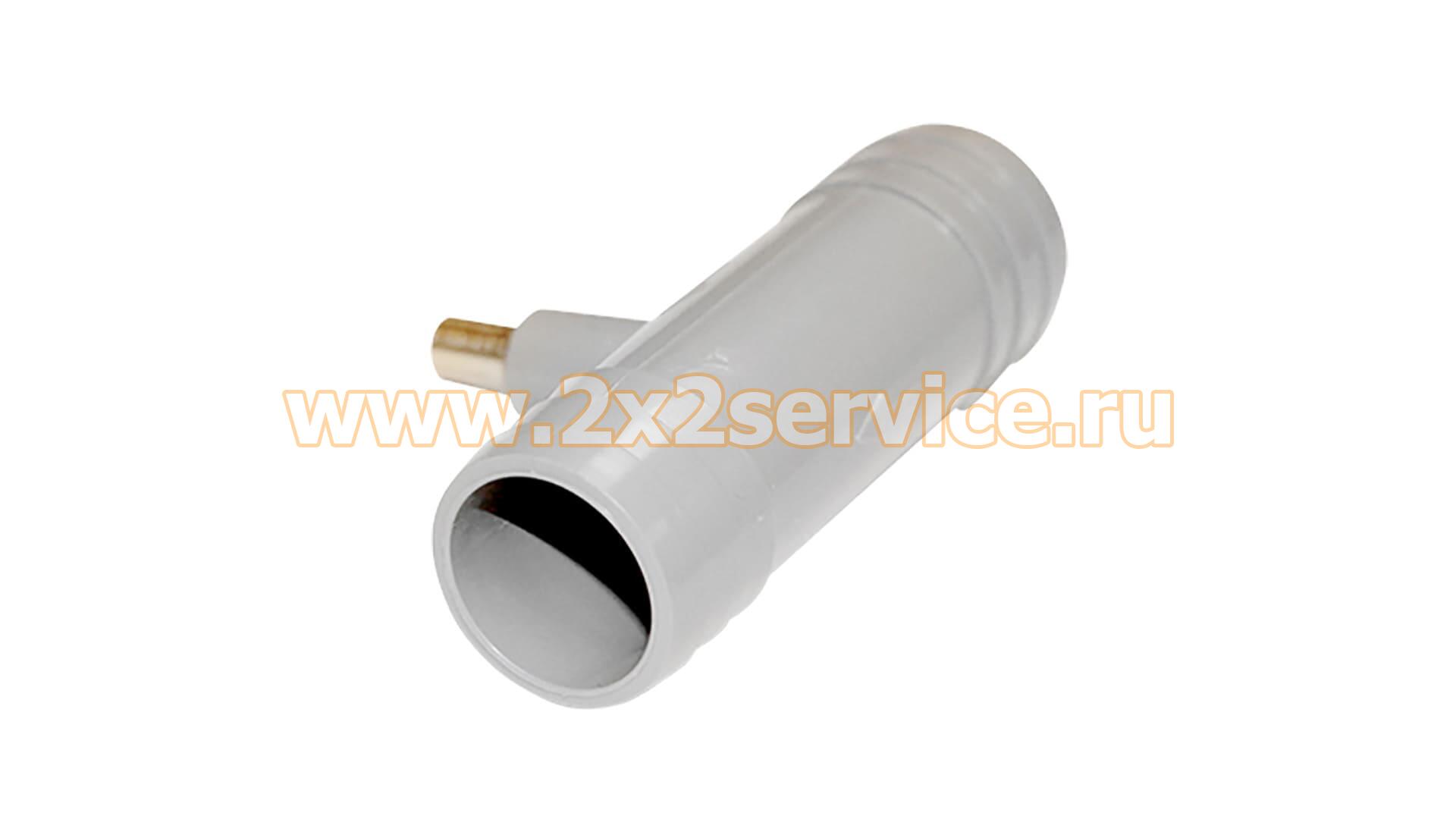

• Врезной. Монтируется прямо в трубу.

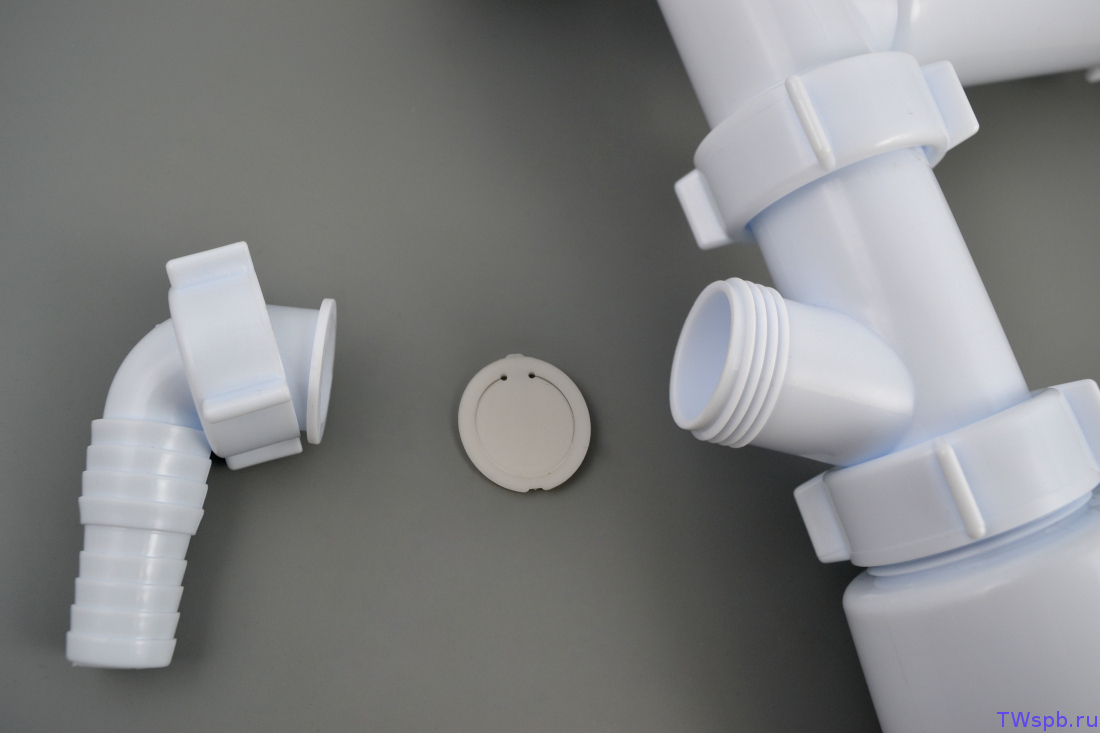

• Моечный. Крепится к сифону под мойкой.

Советы и рекомендации

Мы собрали советы от мастеров-сантехников. Надеемся, они вам пригодятся.

Устанавливать в легкодоступном месте

Выходной клапан стиральной машины, установленный на сливе, со временем засоряется и ломаться. И установив его в месте, куда трудно добраться, вы лишь усложните себе жизнь. В экстренной ситуации, вам нужно будет быстро разобрать клапан, прочистить его или произвести ремонт, чтобы белье не успело побывать в грязной воде.

Какой выбрать

Список самых надежных и популярных обратных клапанов

1. Итальянский выпускной клапан фирмы «Siroflex» По типу — врезной. Материал корпуса — полипропилен. Устанавливается в сточную трубу или крепится на шланг для слива воды. В основе механизма — пружина с резиновой мембраной.
2. Чешский клапан от компании «Alcaplast». Настенный. В пластиковом корпусе находится гидрозатвор из шарика с пружиной. Универсален: подойдет для любого шланга. Основное преимущество — доступная цена.
3. На третьем месте еще один представитель Италии от компании «Merloni». Корпус выполнен из полипропилена. Устанавливается в сифон под раковиной. Механизм — пружинный.
4. Мини-сифон от российского производителя АНИ Пласт. Крепится в любом месте на трубе. Запирающий механизм состоит из подпружиненного полимерного шарика. Полипропиленовый корпус устойчив к агрессивной среде и перепадам температуры.
5. Сифон для подключения стиральной машины от шотландской фирмы McALPINE. Красивый пластиковый хромированный корпус не портит эстетику интерьера. Стандартный гидрозатвор с полимерным шариком и отражателем.

Так ли он необходим или как сделать своими руками

Можно обойтись и без дополнительных трат, сделав затвор своими руками, при помощи стандартного гофрированного шланга, который идет от машинки к канализации. Делается это просто — шланг нужно организовать так, чтобы верхняя точка была выше уровня бака стиральной машины. Законы физики и гравитация не дадут жидкости поступать обратно в «стиралку».

Но это не решение проблемы, а лишь временный способ. Дело в том, что насос работает на износ из-за длинного шланга и его изгиба. Помпе приходится сильно напрягаться, чтобы прогнать воду через такое расстояние. Кроме того, чистка превращается в пытку, так как придется полностью отсоединять его от стиральной машинки.

Когда подключают шланг для слива воды напрямую к канализации, используют резиновую муфту. Она сделает соединение более герметичным.

При таком способе отвод сточной трубы обязательно должен быть поднят на 50 см от пола. В противном случае — гидрозатвор не получится.

Длины шланга тоже может не хватить. Чтобы его удлинить понадобится кусок аналогичного шланга и специальной муфты. Но со временем в месте соединения начинает протекать вода.

Заключение

Как видите, обратный клапан стиральной машины, установленный на сливе — очень полезная вещь. Стоит не дорого, собирается и устанавливается своими руками.

Видео

Рейтинг

( 1 оценка, среднее 4 из 5 )

Обратный клапан для стиральной машины на слив

Содержание

1. Когда нужен обратный клапан?
2. Как работает антисифон?
3. Виды антисифонов
4. Установка антисифона на стиральную машину
5. Можно ли чем-то заменить антисифон?

Современные автоматические стиральные машинки самостоятельно как закачивают воду в барабан, так и сливают ее в канализацию. Чтобы избежать обратного тока воды используют специальные клапаны: для чистой воды впускной, а для отработанный – обратный или антисифон. Последний не дает грязной воде проникнуть обратно в аппарат.

Именно отсутствие или поломка антисифона приводит к тому, что белье на выходе из машинки получается плохо выстиранным. Канализационные воды попадают через сливной шланг обратно в барабан во время стирки, тем самым пагубно влияя на ее качество.

Антисифон для стиральной машины – это элемент трубопровода, обычно выполненный из пластика, небольшого размера, имеющий наконечник для соединения со шлангом и клапан обратного действия внутри. Как правило, он идет в комплекте с автоматической машинкой, но иногда приходится приобретать его отдельно.

Можно вполне обойтись и без обратного клапана. Достаточно строго придерживаться правил установки устройства – сливной шланг должен находиться на определенной высоте по отношению к канализации (обычно эта высота составляет полметра).

Когда нужен обратный клапан?

Существует всего два случая, когда необходимо устанавливать антисифон:

1. Если подключение производится путем врезки в дренаж. К примеру, когда вы подключаете слив стиралки к сифону мойки. В таком случае может возникнуть “сифонный эффект” и отработанная вода будет поступать обратно в аппарат. Тут на помощь и приходит обратный клапан на сливной шланг стиральной машины. Как распознать “сифонный эффект”? Это довольно просто: процесс стирки может затягиваться надолго, резко упадет качество очистки белья во время стирки, а также увеличится расход электроэнергии и воды.
2. Когда по каким-либо причинам не получается смонтировать сливной шланг на нужной высоте или же высота слишком мала, чтобы исчез “сифонный эффект”.

Как работает антисифон?

Принцип работы элемента довольно простой. Когда срабатывает программа слива в машинке, вода под давлением проходит через клапан, открывая его. Но после прекращения потока жидкости клапан автоматически закрывается, тем самым герметизирует соединение и препятствует попаданию канализационных вод в сливной шланг аппарата. Конструкция данного элемента позволяет устанавливать его в любом месте на трубопроводе.

В качестве запирающего механизма в антисифоне применяется полипропиленовый шарик, заполненный воздухом. Когда давление воды ослабевает, он придавливается обратным током к резиновой мембране. С усилением обратного напора, шарик будет еще сильнее вжиматься в резинку, тем самым не пропуская жидкость.

Современные модели обратных клапанов для стиральной машины на слив изготавливаются из пластика, поэтому служат очень долго. Но учтите, если вода слишком жесткая, то срок службы элемента существенно сокращается.

Виды антисифонов

Современный обратный клапан может быть нескольких типов:

• разборным – будет полезен тем, у кого дома из водопровода поступает жесткая вода, засоряющая клапан; всегда можно будет его разобрать и почистить;
• неразборным – более дешевый вариант, выполненный из пластика;
• врезным – монтируется в трубу путем врезания;
• моечным – используется в сифонах моек;
• настенным – имеет привлекательный внешний вид, но более дорогой.

Существуют еще элитные модели, комплектующиеся различными декоративными вставками из нержавейки. Как правило, они стоят в 2-3 раза больше, чем обычные.

Четких правил по выбору антисифона нет. Приобретайте тот, который более подходит именно вам.

Установка антисифона на стиральную машину

Процесс монтажа крайне прост. Вам нужно одну сторону обратного клапана закрутить или врезать в канализационную трубу, а вторую подключить к сливному шлангу стиральной машинки. Перепутать стороны невозможно, так как отверстия разного диаметра, но если сомневаетесь, то прочитайте инструкцию, которая идет в комплекте с клапаном.

Можно ли чем-то заменить антисифон?

В этом нет необходимости. Обратный клапан можно просто не использовать, если соблюдаются все правила по подключению стиралки к канализации. Стоит он не слишком дорого, поэтому лучше не экономить и установить элемент, иначе можете испортить свое белье и нервы “сифонным эффектом”.
