обжим и правильная распиновка для различных типов соединения
На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.
Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.
Немного теории
Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.
Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены.
Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.
Правильная «распиновка»
Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.
Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.
Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.
Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.
е. используется патч-корды, с одинаковой распиновкой на обоих концах.

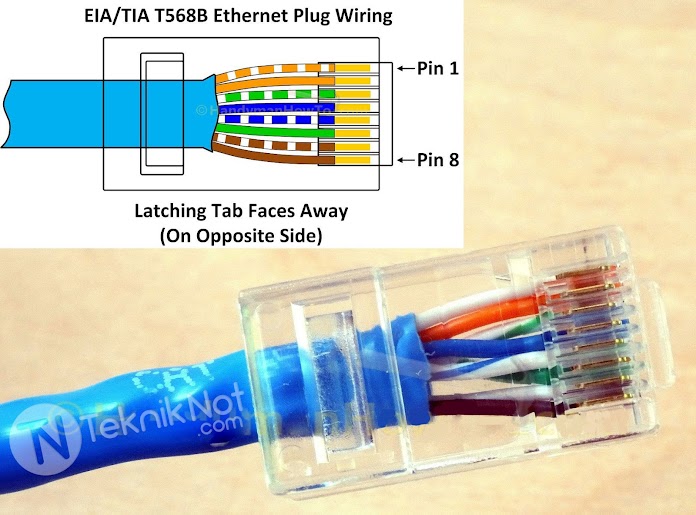

На рисунке показано цветовое расположение проводов по стандарту TIA-568A
Правильное подключение 2 парного кабеля
Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.

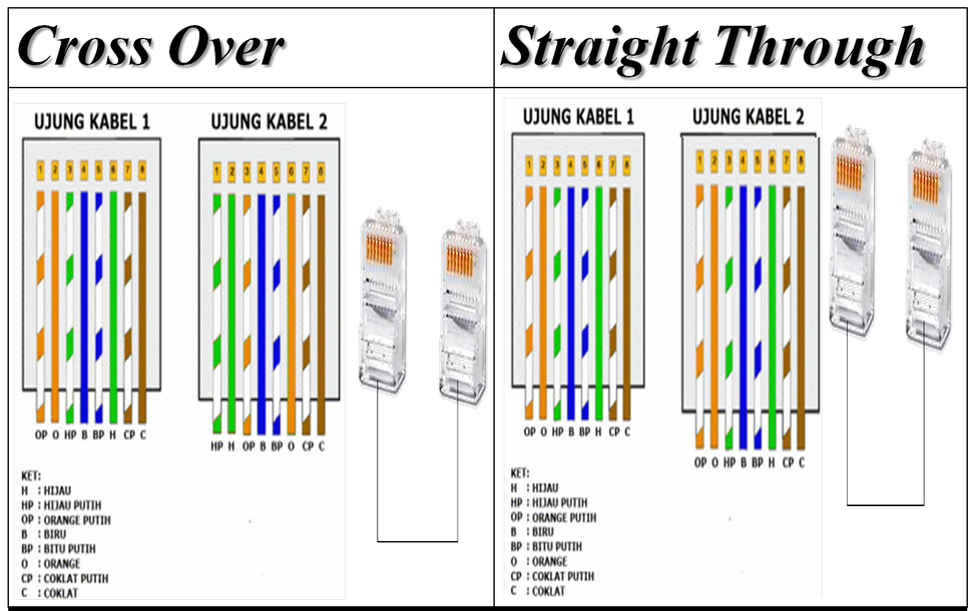

Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.
Инструмент для работы
Вам понадобится:
- Кабель необходимого стандарта.
- Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
- Специальные клещи.
- Устройство для снятия изоляции.
- Тестер витой пары.
Так может выглядеть необходимый инструмент
Один из вариантов тестера для проверки правильности соединения жил.
Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».
Пошаговая инструкция по обжиму сетевого кабеля
- Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
- После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
- Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
- Очень удобно делать обрезку приспособлением для снятия изоляции.
- После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
- После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
- После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.
Обжим коннектора с помощью отвертки и других подручных средств
Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит.
Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.
- Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
- Бокорезами обрежьте лишнее.
- Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
- Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.
Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.
Как обжать витую пару с помощью кримпера: пошаговая инструкция
После знакомства со схемами и стандартами обжима кабеля «витая пара», а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов, чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой.
Но сначала вспомним, что для этого понадобится. Итак…
Кабель utp с экранированной RJ45
Прежде чем приступать к операции, подготовьте следующее:
- Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ — максимальная длина сегмента — 100 м.
Кабель UTP 4 пары
- Коннекторы RJ45 (8Р8С) — минимум два на один почт-корд. Это небольшие «детальки» из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные «ножи», которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен «язычком» — фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы — покрытые слоем металла, который внутри соединяется с экраном провода.
RJ45
- Кримпер или обжимные щипцы (как обжать витую пару без него, мы расскажем в другом материале).
Кримпер
- Стриппер — нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.
Стриппер
- Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим кабеля витая пара — все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.
Тестер для сетевого кабеля
Схемы опрессовки

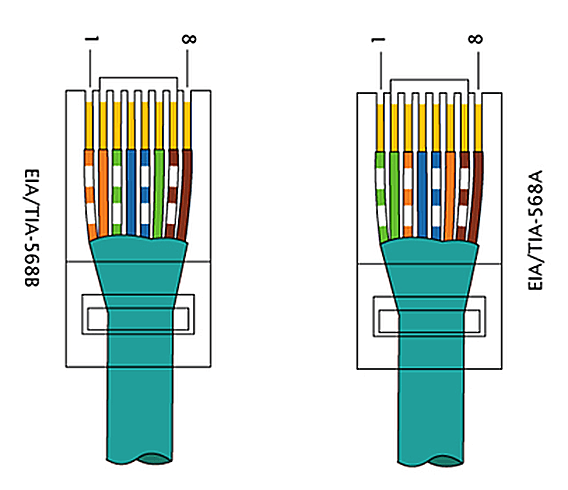

Теперь немного вспомним порядок обжима витой пары по стандарту TIA/EIA-568. Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая — между двумя свитчами или двумя ПК.
Прямая обжимка
Кроссовый обжим
Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки — они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.
Порядок обжима
Наконец, переходим к основному — к тому, как правильно обжимать витую пару. Рассказываем пошагово:
- Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно — выравнивать его вы будете потом;
- Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;
Снимаем изоляцию
- Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад;
Отмеряем зачищенные жилы
- Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников — так, чтобы все они были одной длины;
Срезаем лишнее
- Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху;
Надеваем коннектор
- Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера «8Р» и сожмите инструмент до щелчка;Обжимаем коннектор
- Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
- Следующий этап — тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю — не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек — на то, что данная жила перекрещена или замкнута накоротко;
Проверяем правильность и надежность соединения
При обнаружении дефекта кабель придется опрессовать заново. Если все нормально — он готов к использованию.
Заключение
Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось — с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен «помучаться» десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.
В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.
О том, как обжимать витую пару отверткой, читайте в наших следующих материалах.
КабельRJ45 Cat5e, как его обжать?
При прокладке сетевого патч-кабеля через дом более экономично использовать бухтовый кабель и заделывать концы самостоятельно. Потому что это дает пользователям возможность вырезать нужную длину, будь то очень короткая или очень длинная. С другой стороны, если нужно проложить 50-футовый Ethernet-кабель наверх через потолок шкафа, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, необходимо потратить несколько минут, чтобы научиться обжимать кабель Ethernet. Здесь в качестве примера используется кабель RJ45 Cat5e, чтобы показать этапы обжима кабеля.
Подготовка инструментов и материалов
Перед началом убедитесь, что необходимые инструменты и материалы для обжима подготовлены. Как показано на рисунке 1, здесь необходимы:
Рисунок 1: Инструменты для обжима кабеля Cat5e.
- Длина необжатого неэкранированного оптоволоконного кабеля Cat5e. Вы можете купить его оптом в Интернете или, если под рукой есть несколько сетевых кабелей Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один цвет, который вам нравится. Модульные вилки UTP Cat5e RJ45
- . Это штекеры на двух концах кабеля Cat5e. Затем убедитесь, что проволочные каналы разъемов можно соединить с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
- Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для крепления модульной вилки RJ45 к концу медного патч-кабеля.
Кроме того, вы можете подготовить кабельный тестер для проверки правильности работы кабеля Cat5e после обжима обоих концов.
Этапы обжима кабеля RJ45 Cat5e
Ниже приведены этапы обжима кабеля Cat5e.
Шаг первый: Обрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см оболочки на двух концах кабеля Rj45 Cat5e.
Рис. 2: Разделка кабеля.
Шаг второй: при снятии оболочки обнажаются четыре витые пары проводов. Каждая пара представлена сплошным цветом и полосатым цветом, включая оранжево-белые полосатые и сплошные оранжевые, зелено-белые полосатые и сплошные зеленые, сине-белые полосатые и сплошные синие, коричнево-белые полосатые и сплошные коричневые. Разделите эти пары.
Рисунок 3: Четыре витые пары.

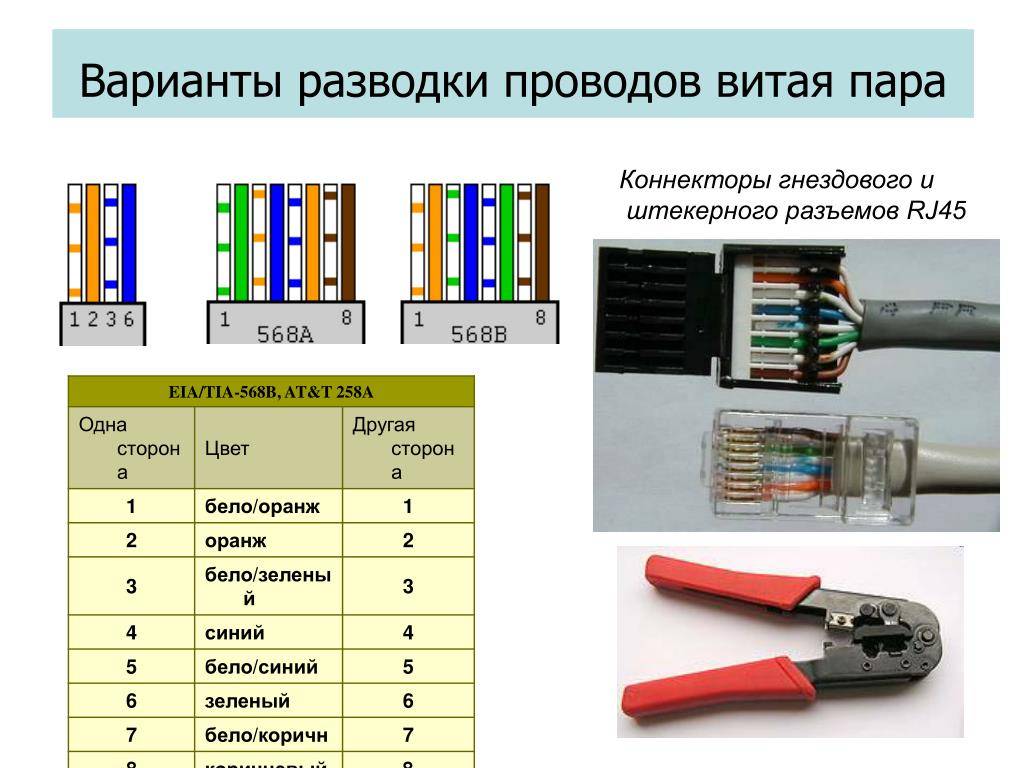

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-контактной модульной вилки. Как показано на следующем рисунке, единственная разница между двумя цветовыми кодами заключается в том, что оранжевая и зеленая пары меняются местами. Нет никакой разницы в подключении между двумя стандартами, так как соединительный кабель T568B может нормально работать с кабельной системой T568A, и наоборот. Обычно стандарт проводки T568B считается предпочтительным схемой проводки. Здесь мы используем стандарт T568B. После разделения четырех пар получилось 8 отдельных проводов. Расположите кабели категории 5e, сделав 8 проводов в цветовой последовательности T568B.
Рисунок 4: Стандарты подключения.
Шаг четвертый: зажмите 8 проводов между пальцами и отрежьте провода, чтобы они оставались аккуратными и ровными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать так, чтобы они ровно совпадали с верхней частью разъема RJ45.
Шаг пятый: Вставьте провода в разъем RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае новый обжатый разъем RJ45 может оказаться недействительным.
Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45 и сильно надавить, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем подключается один конец разъема RJ45 кабеля Cat5e.
Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e. Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямые и перекрестные. Для прямого типа просто используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «соединительным кабелем», предназначенным практически для всех целей, например, для подключения компьютеров к маршрутизаторам. Для перекрестного типа используйте T568A на одном конце и T568B на другом конце. Целью этого типа кабеля является подключение одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.
Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.
Последний шаг: используйте кабельный тестер для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.
Надежный источник кабеля Ethernet
Обжим кабеля RJ45 Cat5e не представляет особой сложности. Просто подготовьте инструменты для зачистки и обжима и выполните описанные выше шаги, и вы сможете это сделать. Однако для успешного выполнения этой работы лучше использовать кабели и инструменты хорошего качества. В FS вы найдете кабели Ethernet высочайшего качества и набор инструментов для наиболее важных сетей. Все кабели RJ45 Ca5e/Cat6/Cat6a/Cat7/Cat8 полностью прошли тест Fluke Channel Test, демонстрируя превосходные характеристики. Они используют конструкцию оболочки из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем оболочка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания сигнала при передаче. FS также предоставляет набор медных сборок, таких как нож для зачистки, инструмент для пробивки и набор инструментов для установки сети. Эти инструменты имеют самый высокий контроль качества. Если у вас остались вопросы об обжиме сетевого кабеля, сотрудники отдела продаж FS всегда рады помочь по адресу us@fs. com.
Как подключить кабели Ethernet
Как подключить собственные кабели и разъемы Ethernet.
Что вам нужно:
Требуется:- Ethernet-кабель — оптом Категория (Cat) 5, 5e, 6, 6a или выше Ethernet-кабель
- Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
- Для соединительных кабелей:
- Вилки модульных разъемов 8P8C («RJ45»)
- Устройство для обжима модульных разъемов («RJ45»)
- Для стационарной проводки:
- Модульные разъемы 8P8C («RJ45»)
- 110 Пробивной инструмент
- Инструмент для зачистки проводов
- Кабельный тестер
О кабеле:
Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве
электрические или бытовые центры. Вы хотите UTP (неэкранированная витая пара)
Ethernet-кабель не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для
гигабитная (1000BaseT) работа и Cat 6 или выше дают вам представление о будущем
проверка. Вы также можете использовать STP (экранированную витую пару) для дополнительной защиты от внешних помех, но я не буду рассматривать экранированные разъемы. Оптовые кабели Ethernet бывают разных типов, есть 2 основные категории:
одножильный и плетеный многожильный кабель. Многожильный кабель Ethernet лучше работает в
исправления приложений для настольного использования.
Он более гибкий и надежный, чем сплошной кабель Ethernet, и с ним проще работать.
с, но на самом деле предназначен для более коротких длин.
Сплошной кабель Ethernet предназначен для более длинных участков в фиксированном положении.
Кабель Ethernet класса Plenum должен использоваться всякий раз, когда кабель проходит через
пространство для циркуляции воздуха. Например, над подвесным потолком или под фальшполом.
пол. Это может быть трудно или
невозможно определить по упаковке или маркировке тип сетевого кабеля, поэтому вытащите
закончить и исследовать.
Вот как выглядят внутренности кабеля Ethernet:
Внутренняя структура кабеля и цветовая маркировка
Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой. Эти провода скручены
на 4 пары
проводов, каждая пара имеет общую цветовую схему. Один провод в паре
сплошной или в основном сплошной цветной провод, а другой
преимущественно белый провод с цветной полосой (иногда
кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное
способ узнать, что есть что, это проверить, вокруг какого провода он скручен). Примеры
из используемых схем именования: Оранжевый (альтернативно Оранжевый/Белый) для
однотонный провод и белый/оранжевый для полосатого кабеля.
Повороты очень важны. Они существуют для противодействия
шум и помехи. Важно провести проводку в соответствии со стандартом
для получения надлежащей производительности от кабеля Ethernet. TIA/EIA-568-A определяет две проводки
стандарты для 8-контактного модульного разъема, такого как RJ45. Две проводки
стандарты, T568A и T568B различаются
только в расположении цветных пар. Том пишет, чтобы сказать: «…источники
рекомендуется использовать кабели T568A, так как T568B является
Стандарт AT&T, но правительство США указывает T568A, поскольку он соответствует USOC.
кабели для пар 1 и 2, что позволяет работать с 1/2-линейными телефонами…».
Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или
личные предпочтения, но вы должны соблюдать последовательность. Я показал оба ниже для прямого
через кабели и только T568B для перекрестных кабелей.
О вилках и разъемах модульных разъемов:
Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Вилка представляет собой 8-контактный модульный разъем, внешне напоминающий большой
штекер телефона. Доступна пара вариаций.
Основное изменение, на которое следует обратить внимание, заключается в том,
разъем предназначен для плетеного или сплошного провода. Для плетеных/многожильных проводов разъем имеет острые контакты, которые фактически протыкают провод. Для одножильных проводов разъем имеет выступы, которые прорезают
изоляции и дотроньтесь до провода, взявшись за него с обеих сторон.
Разъем — слабое место в кабеле Ethernet, неправильный выбор
один часто причиняет горе позже. Если вы просто зайдете в компьютерный магазин, почти невозможно сказать, что это за штекер. Вы можете определить, какой это тип, обжав один без кабеля.
Гнезда модульных разъемов бывают разных стилей, предназначенных для различных видов монтажа. опции. Выбор зависит от требований и предпочтений. Валеты предназначен для работы только с жестким кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные схемы подключения для T568A, T568B или обоих. Убедитесь, что вы в конечном итоге с правильным.
Вот схема подключения и распиновка:
Модульный соединительный штекер и контактный разъем
Количество контактов кабеля Ethernet:
Есть два основных выхода кабеля Ethernet. Прямо
через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и
перекрестный кабель Ethernet, используемый для работы в одноранговой сети
без концентратора/коммутатора. Как правило, вся стационарная проводка должна быть проложена как прямая.
через. Некоторые интерфейсы Ethernet могут пересекаться
и автоматически разъединять кабель по мере необходимости, удобная функция.
Стандартная схема прямого подключения (оба конца одинаковы):
| RJ45 Контакт № | Цвет провода (T568A) | Схема проводки (T568A) | Сигнал 10Base-T Сигнал 100Base-TX | Сигнал 1000Base-T |
|---|---|---|---|---|
| 1 | Белый/зеленый | Передача+ | BI_DA+ | |
| 2 | Зеленый | Передатчик- | БИ_ДА- | |
| 3 | Белый/оранжевый | Получить+ | BI_DB+ | |
| 4 | Синий | Неиспользованный | BI_DC+ | |
| 5 | Белый/Синий | Неиспользованный | BI_DC- | |
| 6 | Оранжевый | Получить- | BI_DB- | |
| 7 | Белый/Коричневый | Неиспользованный | BI_DD+ | |
| 8 | Коричневый | Неиспользованный | БИ_ДД- |
Выводы прямого кабеля Ethernet для T568A
| Контакт RJ45 # | Цвет провода (T568B) | Схема проводки (T568B) | Сигнал 10Base-T Сигнал 100Base-TX | Сигнал 1000Base-T |
|---|---|---|---|---|
| 1 | Белый/оранжевый | Передача+ | БИ_ДА+ | |
| 2 | Оранжевый | Передатчик- | БИ_ДА- | |
| 3 | Белый/зеленый | Получить+ | BI_DB+ | |
| 4 | Синий | Неиспользованный | BI_DC+ | |
| 5 | Белый/Синий | Неиспользованный | BI_DC- | |
| 6 | Зеленый | Получить- | BI_DB- | |
| 7 | Белый/Коричневый | Неиспользованный | BI_DD+ | |
| 8 | Коричневый | Неиспользованный | БИ_ДД- |
Вывод прямого кабеля Ethernet для T568B
Схема подключения перекрестного кабеля:
| Номер контакта RJ45 (КОНЕЦ 1) | Цвет провода | Конец схемы #1 | Номер контакта RJ45 (КОНЕЦ 2) | Цвет провода | Конец схемы #2 |
|---|---|---|---|---|---|
| 1 | Белый/оранжевый | 1 | Белый/зеленый | ||
| 2 | Оранжевый | 2 | Зеленый | ||
| 3 | Белый/зеленый | 3 | Белый/оранжевый | ||
| 4 | Синий | 4 | Белый/Коричневый | ||
| 5 | Белый/Синий | 5 | Коричневый | ||
| 6 | Зеленый | 6 | Оранжевый | ||
| 7 | Белый/коричневый | 7 | Синий | ||
| 8 | Коричневый | 8 | Белый/Синий |
Контакты перекрестного Ethernet-кабеля
+Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T.
операции, все 4 пары пересекаются.
Как подключить соединительные кабели Ethernet:
- Снимите примерно 2 дюйма оболочки кабеля Ethernet.
- Раскрутить пары — не раскручивать сверх того что вы выставили, чем больше у вас раскручен кабель тем хуже проблемы, с которыми вы можете столкнуться.
- Совместите цветные провода в соответствии со схемами подключения выше.
- Обрежьте все провода до одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставить открытым из ножен.
- Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть штекера RJ45 и в правильном порядке. Оболочка кабеля Ethernet должна заходить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
- Обожмите вилку RJ45 обжимным инструментом.
- Убедитесь, что провода подключены в правильном порядке и что они вытянуты. к передней части вилки RJ45 и обеспечить хороший контакт с металлом контакты в штекере RJ45
- Обрежьте кабель Ethernet до нужной длины — убедитесь, что
это более чем достаточно для ваших нужд.
- Повторите вышеуказанные шаги для второго разъема RJ45.
Как подключить фиксированные кабели Ethernet:
- Проложите кабель Ethernet по всей длине от одной конечной точки к другой, убедившись, что оставить лишнее.
- С одного конца отрежьте провод по длине, оставив достаточную для работы длину, но не слишком большую. избыток.
- Снимите примерно 2 дюйма оболочки кабеля Ethernet.
- Совместите каждый из цветных проводов в соответствии с расположением разъема.
- Используйте перфоратор, чтобы вставить каждый провод в гнездо.
- Повторите вышеуказанные шаги для второго разъема RJ45.
Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля.
Так и должно быть, если у вас не получается кабель ethernet, смотрите внимательно
на каждом конце и посмотрите, сможете ли вы найти проблему. Часто
провод оказался не в том месте, или один из проводов не имеет контакта, или
плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она верна. Если вы видите ошибку или проблему, отрежьте конец и начните заново. Тестер кабеля Ethernet незаменим при выявлении и выявлении этих проблем.
При выборе кабеля Ethernet помните, что соединение не должно превышать 100 м (~328 футов). Старайтесь минимизировать длину кабеля Ethernet, длиннее становится кабель, тем больше это может повлиять на производительность. Обычно это заметно как постепенное снижение скорости и увеличение задержки.
Примечания:
Power over Ethernet (PoE):
Питание через Ethernet было реализовано во многих вариантах до того, как IEEE стандартизировал 802.3af. IEEE 802.3af определяет
возможность питания конечного устройства напряжением 48 В постоянного тока при токе до 350 мА или примерно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE, обеспечивая мощность до 600 мА или примерно 28,8 Вт, часто называемую PoE+. Питание подается по двум парам кабеля Ethernet. Устройство должно быть способно получать питание от
пары данных [режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для доставки до 90Вт мощности. PoE можно использовать с любым ethernet
конфигурации, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только при наличии действительной конечной точки PoE.
обнаружено с помощью датчика низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается
одним из двух способов: либо хост-коммутатор Ethernet обеспечивает питание, либо промежуточное устройство подключается между ними.
коммутатор и конечные точки и подает питание. Специального кабеля нет
требуется.
| RJ45 Контакт № | Цвет провода (T568A) | Схема проводки (T568A) | Сигнал 10Base-T Сигнал 100Base-TX | PoE |
|---|---|---|---|---|
| 1 | Белый/зеленый | Передача+ | Режим А + | |
| 2 | Зеленый | Передатчик- | Режим А + | |
| 3 | Белый/оранжевый | Получить+ | Режим А — | |
| 4 | Синий | Неиспользованный | Режим B + | |
| 5 | Белый/Синий | Неиспользованный | Режим B + | |
| 6 | Оранжевый | Получить- | Режим А — | |
| 7 | Белый/Коричневый | Неиспользованный | Режим B — | |
| 8 | Коричневый | Неиспользованный | Режим B — |
Подача питания через Ethernet
Детали протокола:
| Протокол | Стандартный | Символ Кодирование | Скорость передачи символов (Мбод) | Кодирование данных | Бит данных на символ | Пар на канал | Используемые пары | Полоса частот Найквиста (МГц) | 1 Минимальная категория кабеля |
|---|---|---|---|---|---|---|---|---|---|
| 10Base-T | IEEE 802. 3i | Manchester | 10 | None | 1 | 1 | 2 | 10 | 3 |
| 100Base-TX | IEEE 802.3u | MLT-3 | 125 | 4B5B | 4/5 | 1 | 2 | 62.5 | 5 |
| 1000Base-T | IEEE 802.3ab | 4D-PAM5 | 125 | None | 2 | 4 | 4 | 62.5 | 5e (5) 1 |
| 2.5GBase-T | IEEE 802.3bz | DSQ128 (2D-PAM16) | 200 | LDPC(1723,2048), 64B/65B, CRC8 | 3.125 | 4 | 4 | 100 | 5e 2 | 5GBase-T | IEEE 802.3bz | DSQ128 (2D-PAM16) | 400 | LDPC(1723,2048), 64B/65B, CRC8 | 3.125 | 4 | 4 | 200 | 6 (5e) 2 |
| 10GBase-T | IEEE 802. 3an | DSQ128 (2D-PAM16) | 800 | LDPC(1723,2048), 64B/65B, CRC8 | 3.125 | 4 | 4 | 400 | 6a (6) 3 |
| 25GBASE-T | IEEE 802,3BQ | DSQ128 (2D-PAM16) | 2000 | LDPC).0154 | 3.125 | 4 | 4 | 1000 | 8 4 |
| 40GBase-T | IEEE 802.3bq | DSQ128 (2D-PAM16) | 3200 | LDPC(1723,2048), 64B/65B, CRC8 | 3.125 | 4 | 4 | 1600 | 8 4 |
9007
9007
9070. Кодирование и кодирование данных определяют, как
много битов данных на символ.
1. Предназначен для работы с большинством кабелей Ethernet категории 5, спецификации категории 5e. обеспечить работу 1000Base-T.
2. Несмотря на то, что они предназначены для Cat 5e/6, не все кабели можно использовать на полном диапазоне, особенно для 5GBase-T на Cat 5e.
3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на уменьшенном расстоянии.
4. Дальность действия 30 м.
Сведения о категории кабеля:
| Категория кабеля | Номинальная частота Найквиста Полоса пропускания (МГц) | Common Uses |
|---|---|---|
| 1 | None | Telephone Wiring |
| 2 | 1 | Telephone Wiring |
| 3 | 16 | Telephone Wiring, 10Base-T |
| 4 | 20 | Token-Ring, 10Base-T |
| 5 | 100 | 100Base-TX, 10Base-T |
| 5e | 100 | 1000Base-T, 100Base-TX |
| 6 | 250 | 1000Base-T, 100Base-TX |
| 6a | 500 | 10GBase-T |
| 7 1 | 600 | >10GBase-T |
| 7a 1 | 1000 | >10GBase-T |
| 8 | 2000 | 25GBase-T, 40GBase-T |
Возрастающие уровни категорий обратно совместимы.
