Ошибка е2 на котле электролюкс: Газовый котел Electrolux 24 внезапно остановился с ошибкой Е2, после остывания был запущен. Теперь тревожимся, чтобы это не повторилось. В чем могла быть проблема?

Как сбросить ошибку е2 газового котла Electrolux (Электролюкс) | FixBroken поломалось- почини!

Ошибка Е2 котла Electrolux

Кодов неисправностей в инструкциях на шведские газовые отопительные установки немного. Ошибка котла Е2 – одна из типовых, и с большинством проблем, вызывающих ее появление, пользователь может справиться без помощи со стороны.

Статья рассказывает, что нужно предпринять для восстановления работоспособности Электролюкс, так как таблица в документации подсказок практически не дает.

Ошибка Е2

Ошибка е2 (в документации на отдельные модели Electrolux обозначается как E02) сигнализирует о перегреве первичного теплообменника котла. Он останавливается, и пуск в работу возможен только после устранения проблемы. Причин, по которым температура в контуре отопления превышает максимально допустимое значение, несколько. Большинство связано с внешними факторами, а не поломкой котла Электролюкс. Следовательно, сразу же вызывать представителя сервисной службы не стоит.

На заметку!

• Нередко появляющиеся на дисплее котла ошибки вызваны ложным срабатыванием автоматики. Это часто наблюдается на объектах, где питание Электролюкс организовано прямым соединением с эл/сетью (через розетку). Заниженный номинал, скачки, кратковременные отключения – все это отражается на корректной работе импортного оборудования. Оно чувствительно к параметрам пром/напряжения, и как следствие перебоев – ошибка. Первое, что нужно сделать – нажать кнопку REZET (сброс) на панели котла, рядом с дисплеем. Если код е2 не исчез и работоспособность Электролюкс не восстановилась, придется детально разбираться с причиной.

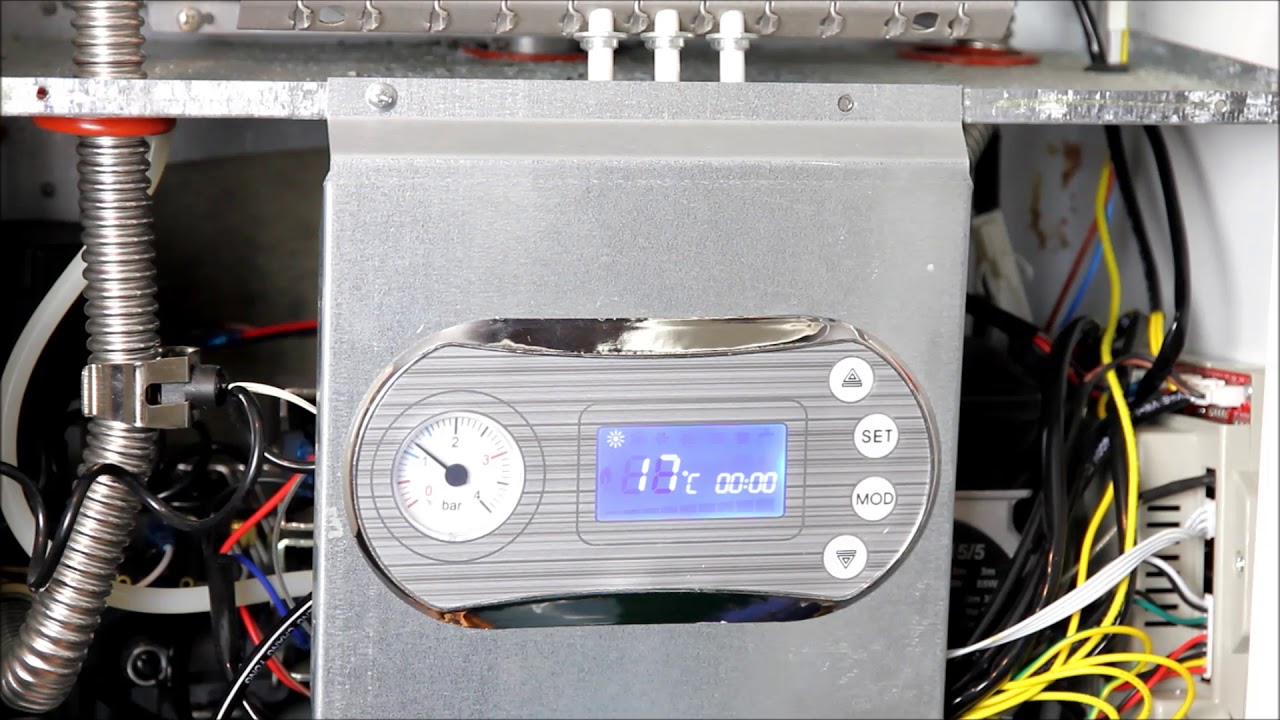

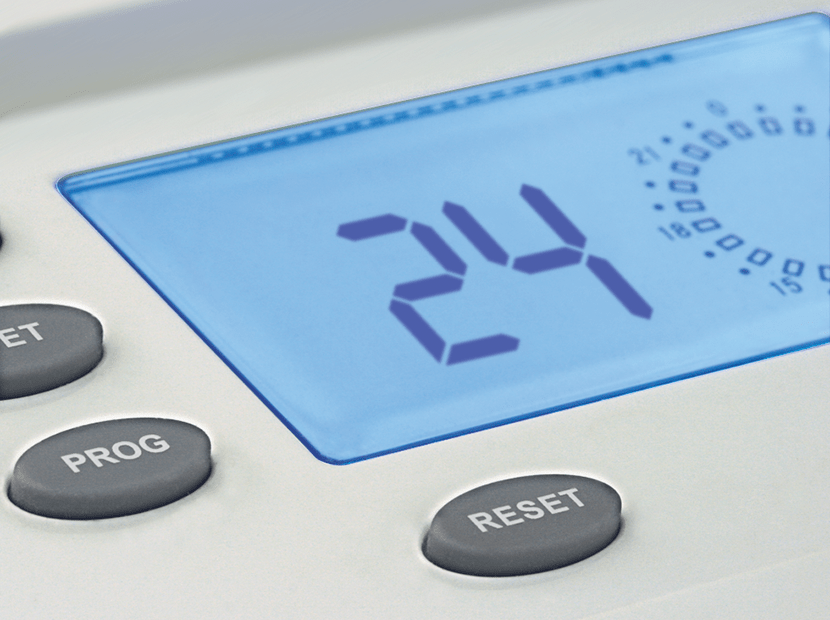

Кнопка Reset на панели управления котлом Electorlux Biasi

• Импортное отопительное оборудование рекомендуется подключать через ИБП. Стабилизатор, как полагают многие пользователи, уверовавшие в рекламу, не поможет – его схема уже встроена в электронную плату котла. Она способна сглаживать пульсации, поддерживать напряжение на уровне в небольшом диапазоне, но при резком снижении номинала или аварии на линии бесполезна, и Электролюкс встанет. А вот ИБП за счет емкости аккумуляторов обеспечит его работоспособность в течение нескольких часов (временной интервал определяется моделью блока питания).

Стабилизатор напряжения для котла отопления

Смысл ошибки е2:

Резкое снижение скорости циркуляции теплоносителя или блокировка протока. Зная, чем это вызывается, становится ясно, что нужно проверить, устранить.

1. Резкое снижение давленияМаномерт показывает давление в системе отопления

Протечка в контуре – одна из наиболее вероятных причин ошибки е2 (перегрев). Недостаток теплоносителя определяется по прибору на панели котла. Если значение менее 1,5 бар, нужно обойти все помещения и внимательно осмотреть пол в местах пролегания труб и расположения смонтированных в схеме приборов.

При отсутствии лужиц довести объем воды в системе до нормы и пустить котел. Повторная остановка с той же ошибкой – повод для более тщательного разбирательства.

2. Датчик температуры

В котлах Электролюкс его функцию выполняет термосопротивление. Определить можно лишь явную неисправность – обрыв. Но датчик редко выходит из строя. Вероятная причина ошибки е2: замыкание сигнальной линии или повреждение проводов, изоляции.  Такие дефекты легко выявляются простым осмотром внутренней части котла.

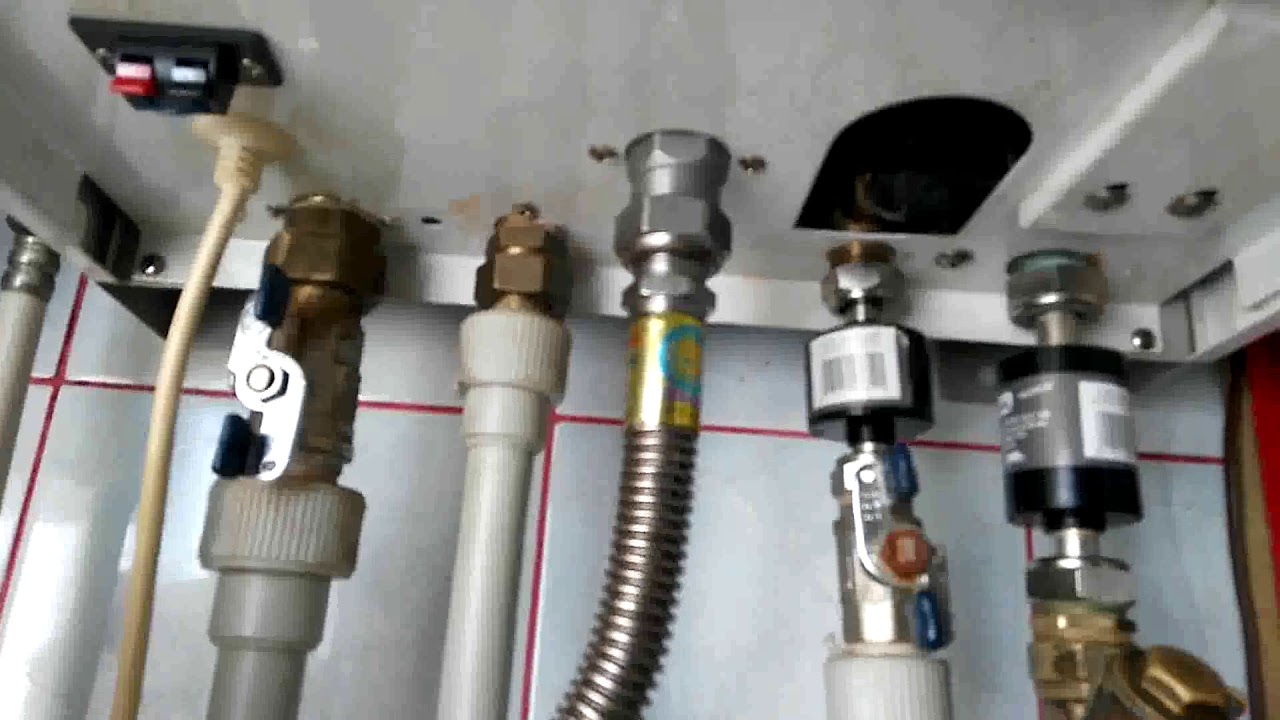

3. Запорная арматура

С остановкой Электролюкс и появлением ошибки е2 сразу же после пуска пользователи часто сталкиваются по причине невнимательности. Если такое случилось, нужно проверить положение органов управление кранов, вентилей на магистрали и байпасе. Скорее всего, труба контура отопления на каком-то участке заблокирована.

4. Воздух в системе

Автоматические клапана не всегда работают корректно. Ослабленная пружина, забитый канал – все это приводит к накоплению пузырьков в жидкости. И чем выше температура, тем интенсивнее. Воздушная пробка не только замедляет перемещение теплоносителя по трубам, она способна полностью перекрыть магистраль.

Рекомендация: после стравливания нужно пройти по всем помещениям и оценить степень нагрева батарей. Удаления воздуха из системы в одной точке при сложной схеме разводки труб недостаточно. Какая-то часть останется, и это негативно скажется на функционировании котла Электролюкс и всего контура. Малозаметные, пусть и незначительные гидравлические удары со временем вызовут серьезную протечку. Как правило, в самый неподходящий момент. Это лишь один из возможных «сюрпризов», но уже понятно – просто устранить ошибку е2 недостаточно. Нужно убедиться, что воздуха в контуре нет.

5. Фильтр

Постепенно он забивается наносами из отопительной системы. И если сетка долго не промывалась, то грязь может стать причиной появления ошибки е2 Электролюкс. Вынуть фильтрующий элемент из стакана, промыть под струей воды – дело нескольких минут.

6. Насос

В инструкции на котлы Электролюкс сказано, что ошибка е2 появляется, а перекачивающее устройство работает. Но как? Это и следует оценить. При недостаточно эффективной водоподготовке на валу, крыльчатке образуются солевые отложения, тормозящие их вращение. Снижается скорость потока – со временем появляется ошибка котла е2.

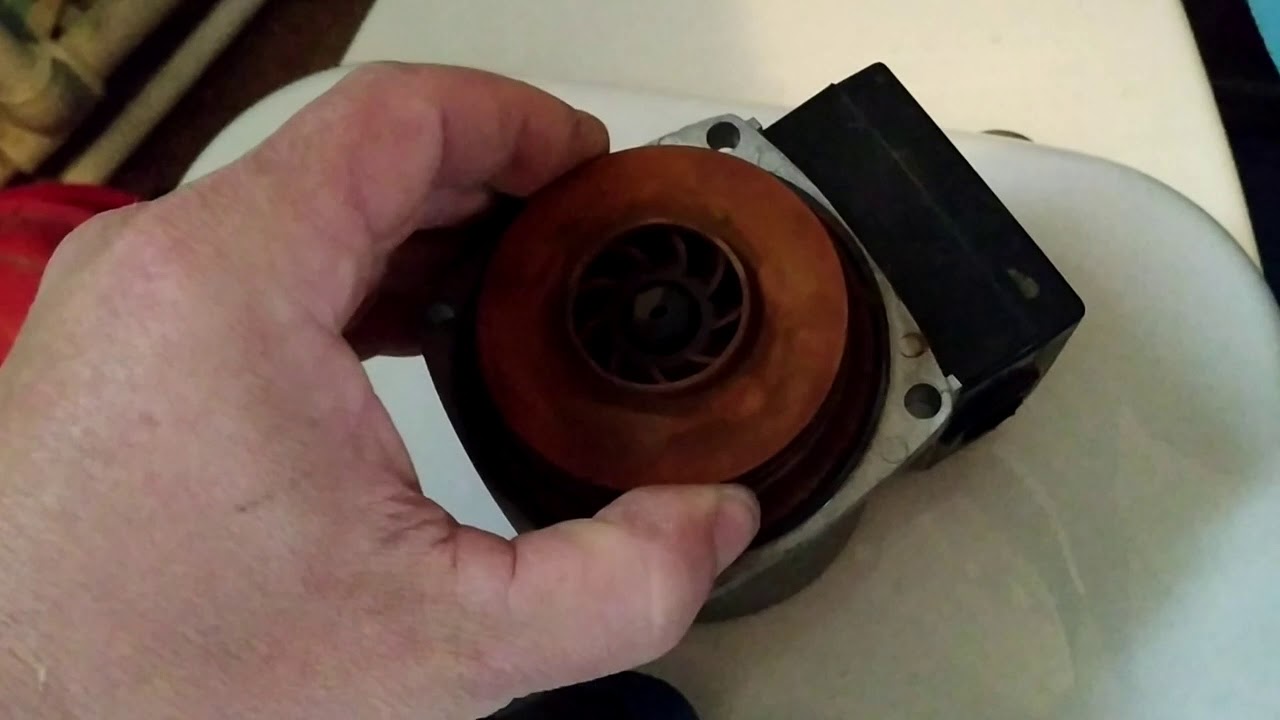

Забит циркуляционный насос

Рекомендация: произвести частичную разборку насоса и очистить крыльчатку от наслоений. Она должна вращаться свободно даже при легком касании.

7. Теплообменный прибор

Он нуждается в регулярном техническом обслуживании. И чем жестче вода в системе, тем чаще. Не все следуют рекомендациям производителя по периодичности ТО, а снижение внутреннего канала (Ду) из-за наростов неизбежно. Если иные вероятные причины ошибки е2 Электролюкс не выявлены, нужно снимать теплообменник котла и чистить.

Рекомендация: в частных строениях всегда есть резервный отопительный прибор (агрегат). Обслуживать теплообменник на дому нецелесообразно – хлопотно, понадобится много времени, а эффект ниже ожидаемого. Не факт, что после всех усилий Электролюкс через некоторое время не остановится вновь по той же ошибке. Лучше теплообменный прибор снять и отдать в сервисную мастерскую. Заливка агрессивного раствора, выдержка с последующей промывкой под напором – гарантия, что в течение сезона у котла Электролюкс проблемы с перегревом не будет.

Это все, что пользователь может сделать своими силами. Если ошибка е2 не устраняется, следует обратиться в сервисную мастерскую. Возможно, неисправен электронный модуль; выявление иных причин перегрева – прерогатива профессионала.

Если у вас есть опыт, как исправить ошибку Е2 в газовом котле Electorlux или решение на основе своего опыта — пишите в комментариях к этой статье, мы постараемся рассмотреть ваш вариант и подробно разобрать его в данной статье или одной из следующих статей. Можете так же присылать фото и видео с комментариями и описанием.

Понравилась статья? Лайк и репост будут лучшей благодарностью.

Оригинал статьи размещен на сайте fixbroken.ru

Коды ошибок котла Электролюкс: их значение и как устранить неисправность

Устройство и принцип работы котлов Электролюкс

Компания  Электролюкс выпускает  как одноконтурные, так и двухконтурные газовые котлы с открытой и закрытой камерой сгорания. Особенностью котлов Электролюкс является способность работать с высокой производительностью в условиях пониженных средних температур и нестабильном давлении воды и газа. Обладают высоким показателем КПД — 94%.

Оборудованы надежной системой защиты — от повышения и понижения давления в отопительной системе, от загазованности котла при выключенной горелке, выключение при недостаточном дымоудалении.

Кроме этого, приборы оборудованы погодозависимой системой управления ЕТС, позволяющей изменять параметры нагрева в зависимости от температуры на улице, системой антизамерзания, которая активируется при уменьшении температуры в отопительном контуре  до 5 градусов. Позволяют запрограммировать работу прибора на неделю с интервалом в полчаса, это дает возможность экономии воды, газа и электричества во время отсутствия человека.

Наиболее востребованными являются двухконтурные устройства, которые обгревают жилье и выдают горячую воду.  Навесной котел оборудован зоной подключения, находящейся в нижней части, где слева направо расположены патрубки — подача в систему отопления, выход горячей воды, подача газа, вход холодной воды и обратная подача из системы отопления, подпитывающий вентиль системы отопления и сливная заглушка.

Гидравлический блок состоит из реле давления, трехходового клапана, циркуляционного насоса, сбросного клапана, пластинчатого вторичного обменника, расширительного бака. Газовый тракт состоит из газового клапана, инжекционной горелки из нержавеющей стали, электродов поджига и контроля пламени, топки из штампованной стали с гидроизоляцией, первичного теплообменника.

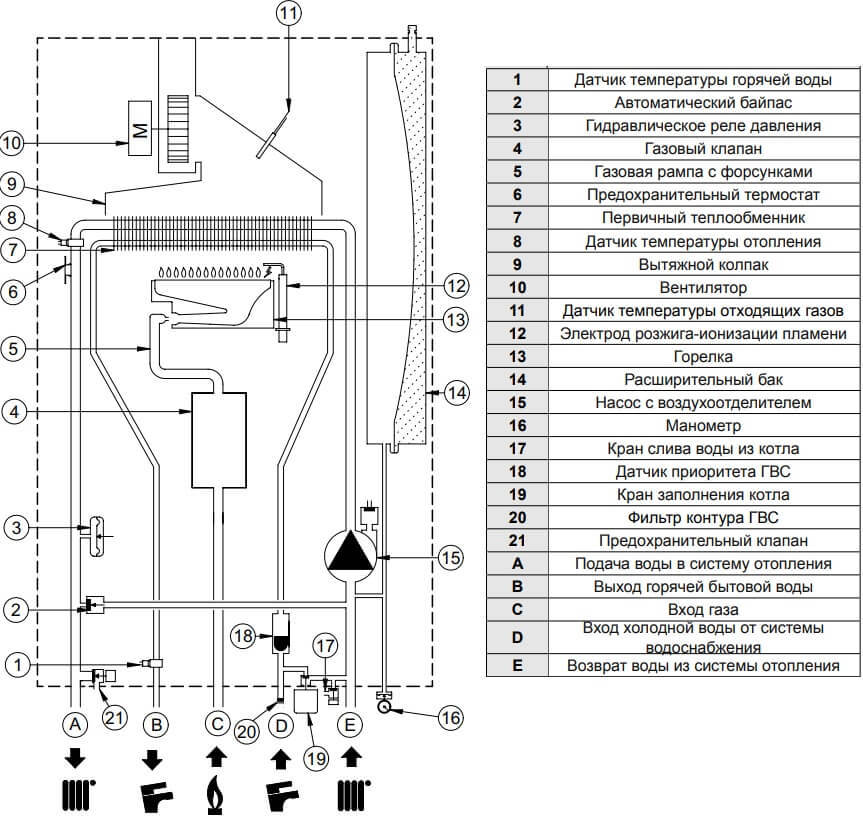

Схема устройства газового котла

На теплообменнике установлен датчик перегрева, который защищает котел от закипания. Удаление отработанных газов и создание разряжения в камере сгорания  происходит при помощи вентилятора, контролируемого прессостатом.

Основные коды ошибок

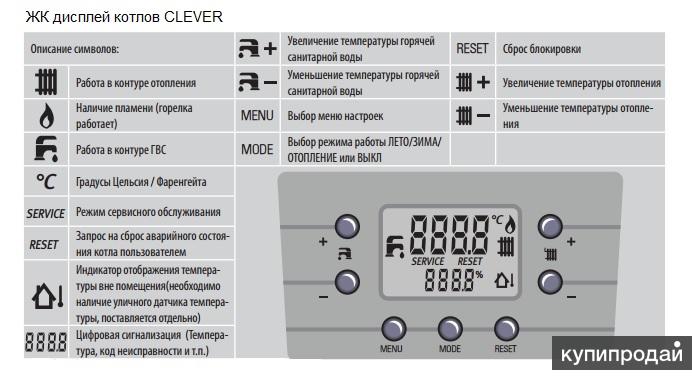

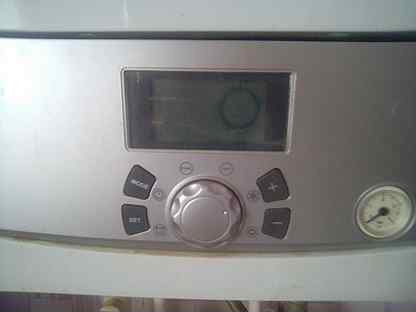

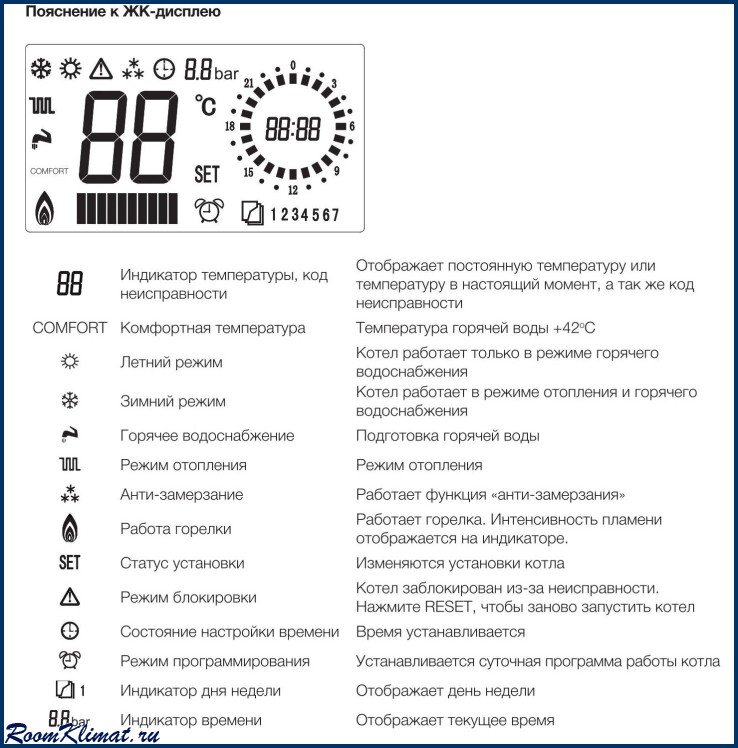

На передней панели располагается жидкокристаллический дисплей, на котором отображается температура теплоносителя, текущее состояние и коды ошибок, возникающие в процессе эксплуатации.

Самые часто повторяющиеся ошибки — это код Е1- отсутствие пламени, Е2 — перегрев теплоносители, Е3 — сбой в работе системы дымоудаления. Ниже рассмотрим причины возникновения и способы устранения неисправностей при появлении кодов ошибок на котлах Электролюкс.

е1

Ошибка е1 или ошибка 01 (ошибка е01) на моделях Electrolux Quantum — отсутствие пламени по причинам неисправности электрода и отсутствие газа в системе.

При появлении кода проверьте:

• открыт ли газовый вентиль до упора, после этого нажмите кнопку REZET для перезапуска, если агрегат не запустился, следует пригласить специалиста  для проверки  газового оборудования;
• завоздушенность трубопровода;
• давление газа перед газовой арматурой, оно  должно находиться в диапазоне 13-25 мбар;
• давление на форсунках, положение электрода, возможно изменился угол наклона;
• электрод на наличие сажи и копоти, очистите его;
• механическое  соединение проводов с электродом,  провод может оборваться или окислиться, зачистите провод, восстановите контакты;
• электрод на короткое замыкание или обрыв, если обнаружили неисправность, замените электрод;
• газовый клапан, если нерабочий, замените;
• плату управления, в случае неисправности требуется замена.

е2

Ошибка е2 на моделях Электролюкс Basic X или ошибка е02 на моделях Quantum — перегрев теплоносителя.

Возможны следующие причины:

• закрыт кран, либо открыт не полностью, откройте кран до упора;
• воздух в отопительной системе, спустите воздух, открыв выпускные воздушные вентили на трубах;
  Удаление воздуха из системы отопления
• неисправность термостата, дождитесь, пока датчик снизит температуры, произведите перезапуск котла. Если ошибка сохраняется, выполните проверку надежность стыков проводов, ведущих от термостата, прозвоните его на предмет короткого замыкания и обрыва. Если обнаружена неисправность, произведите замену датчика;
• пониженное давление в системе, оно должно быть в интервале 1-1,5 бар, добавьте жидкость в систему с помощью вентиля подпитки. Произведите проверку герметичность стыков батарей отопления, при обнаружении подтека, загерметизируйте стыки;
• циркуляционный насос работает не в полную силу, проверьте напряжение в сети. Если оно отлично от нормы, следует поставить трансформатор или стабилизатор;
• поломка или заклинивание циркуляционного насоса, проверьте его на обрыв или короткое замыкание, измерив сопротивление на его статоре. Если насос неисправен, поменяйте.

е3

Ошибка е3 означает проблемы с дымоудалением.

Как устранить эту проблему и почему она возникает:

• забит дымоход. Проверьте и почистите дымоход, на моделях  Электролюкс Basic X (Басик Х) Fi с коаксиальным дымоходом в зимнее время может скопиться иней или лед, удалите их;

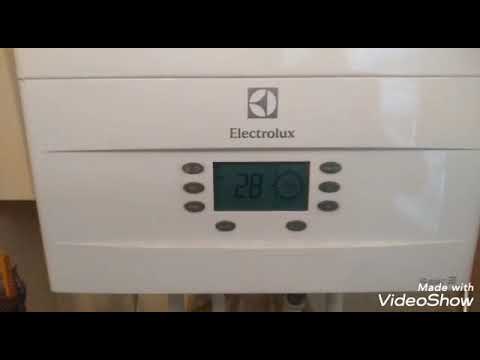

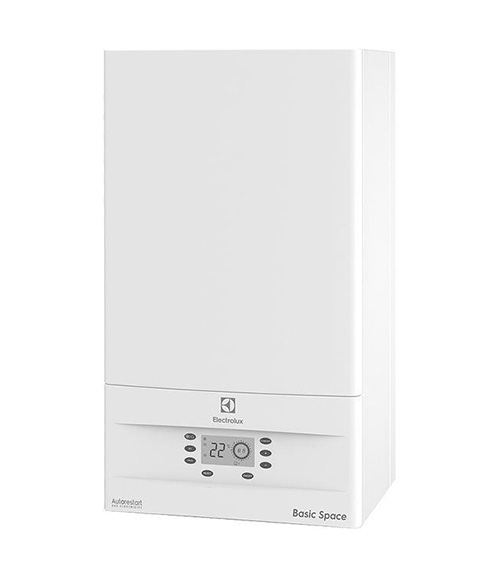

  Котел Электролюкс Basic X
• проверьте провода, подходящие к датчику на обрыв или окисление, очистите провода, восстановите механическое соединение;
• неисправность датчика, проверьте на короткое замыкание и обрыв, если датчик неисправен, поменяйте;
• неисправность электронной платы управления или обрыв контактов на ней, проверьте контакты, если плата нерабочая, требуется ее замена;
• нарушена приточная тяга в помещении, откройте форточку или дверь, учтите, что работа вентилятора или кондиционера в помещении, где находится котел, нарушает работу котла;
• неправильно смонтирован дымоход, без учета возникновения завихрений и обратной тяги, не учтены параметры , прописанные в инструкции к устройству.

е4

Ошибка е4 либо ошибка 04 появляется на дисплее при падении давления в отопительном контуре ниже 1 бар. Выключите агрегат , открутите кран подпитки, когда значение на манометре будет соответствовать норме, включите агрегат.

Если ошибка не исчезла или появилась вновь через некоторое время, проверьте:

• открыт полностью кран, откройте до упора;
• наличие накипи на теплообменнике, при этом уменьшается проток жидкости и падает давление, очистите теплообменник от накипи;

  Теплообменник котлов Электролюкс
• радиаторы на течь и разгерметизацию, загерметизируйте стыки.

е5

Причиной ошибки е5 является повышенное давление в системе отопления, манометр показывает больше 2,8 бар. Перезапустите котел кнопкой REZET.

Если данная неисправность появляется вновь, выполните проверку следующего:

• работоспособность предохранительного клапана, промойте фильтр, если он забился шлаками;
• расширительный бак,
• датчик давления на короткое замыкание или обрыв, при неисправности датчика замените его.

е6

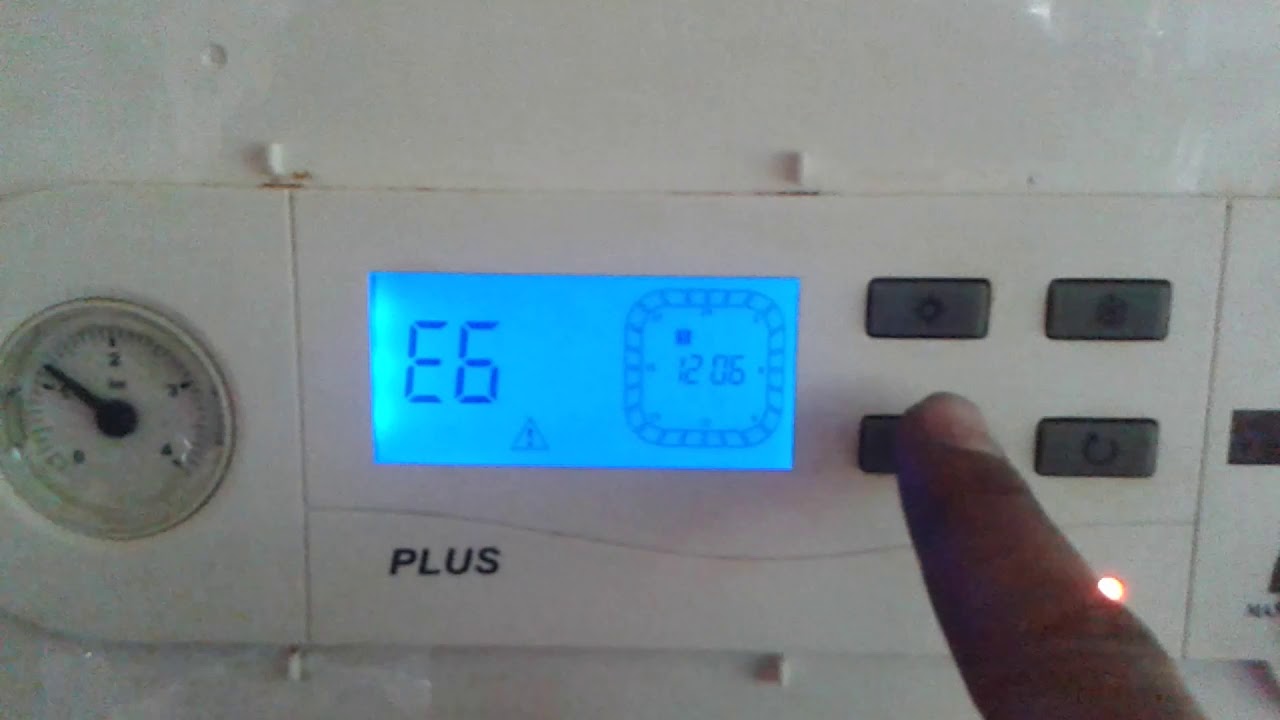

Ошибка е6 означает сбой в работе датчика температуры горячего водоснабжения.

Если после перезапуска система вновь выдает ошибку, проверьте:

• не нарушилось ли соединение проводов датчика, наличие окисла на них, соедините или зачистите провода;

  Датчик температуры
• датчик на короткое замыкание и обрыв, если датчик неисправен, установите новый;
• исправность платы управления, если плата неисправна, требуется ее замена.

е9

Ошибка е9 появляется на дисплее прибора, когда температура в отопительной системе опускается ниже 2 градусов тепла и существует опасность замерзания воды в системе. Для исключения возникновения этого кода следует установить дополнительный уличный термостат,  при помощи которого будет регулироваться температура теплоносителя в соответствии от температуры на улице.

Настройка производиться согласно инструкции к устройству.  При отключении котла на длительное время слейте воду, согласно инструкции.

Другие неисправности

На устройствах Электролюкс (Electrolux) 24 Basic Space Duo может появиться ошибка f4 при неисправности циркуляционного насоса. Код появляется, если после 30 секунд с момента запуска насоса давление не повысилось на 0,1 бар.  Проверьте работоспособность насоса, в случае его неисправности приобретите новый.

Ошибка  l01

Означает, что забит теплообменниик.  Снимите его и очистите от  накипи, согласно инструкции к прибору.

Код Е7

Появляется при возникновении неисправности термостата теплоносителя. В этом случае измерьте сопротивление термостата, посмотрите, не разъединились ли или окислились провода датчика. Если проблема в проводах, зачистите и соедините провода, при неисправности датчика поменяйте его. Если с датчиком все в порядке, проверьте электронную плату.

Термостат

При возникновении шума, когда котел пищит, следует проверить систему на завоздушенность, работу вентилятора и насоса.

Когда котел не выдает горячую воду, проверьте датчик протока на короткое замыкание и обрыв, электронную плату управления .

В случае неисправности платы или датчика, произведите замену на новые.

Если помещение не нагревается при работающем котле, проверьте не закрыт ли кран отопления, состояние грязевого фильтра, промойте его в случае необходимости, проверьте не завоздушен ли отопительный контур.

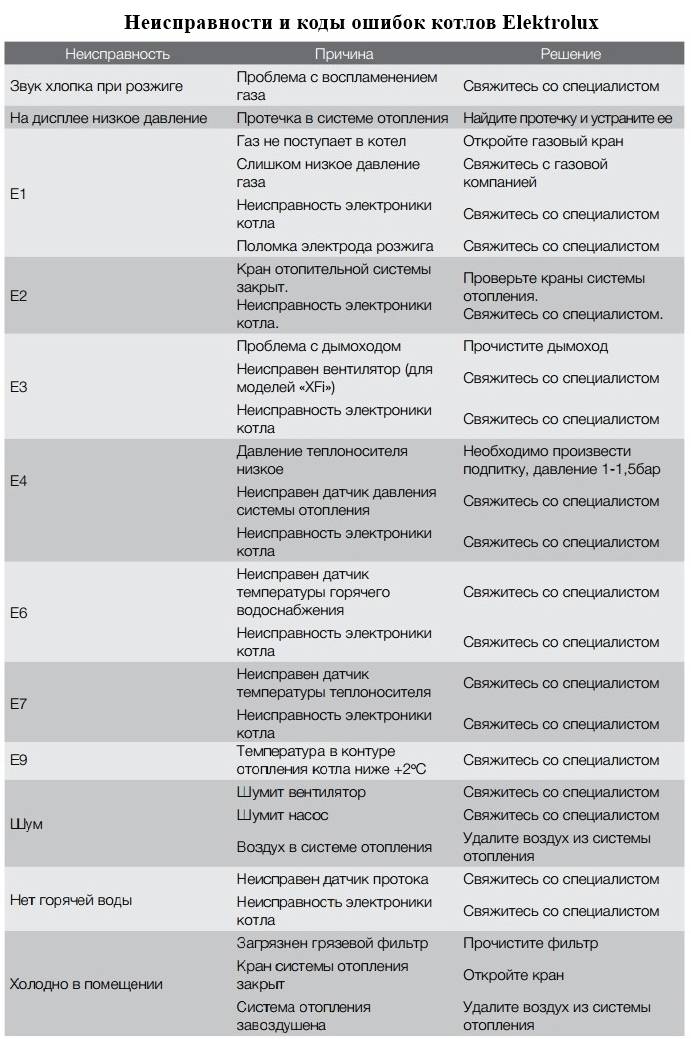

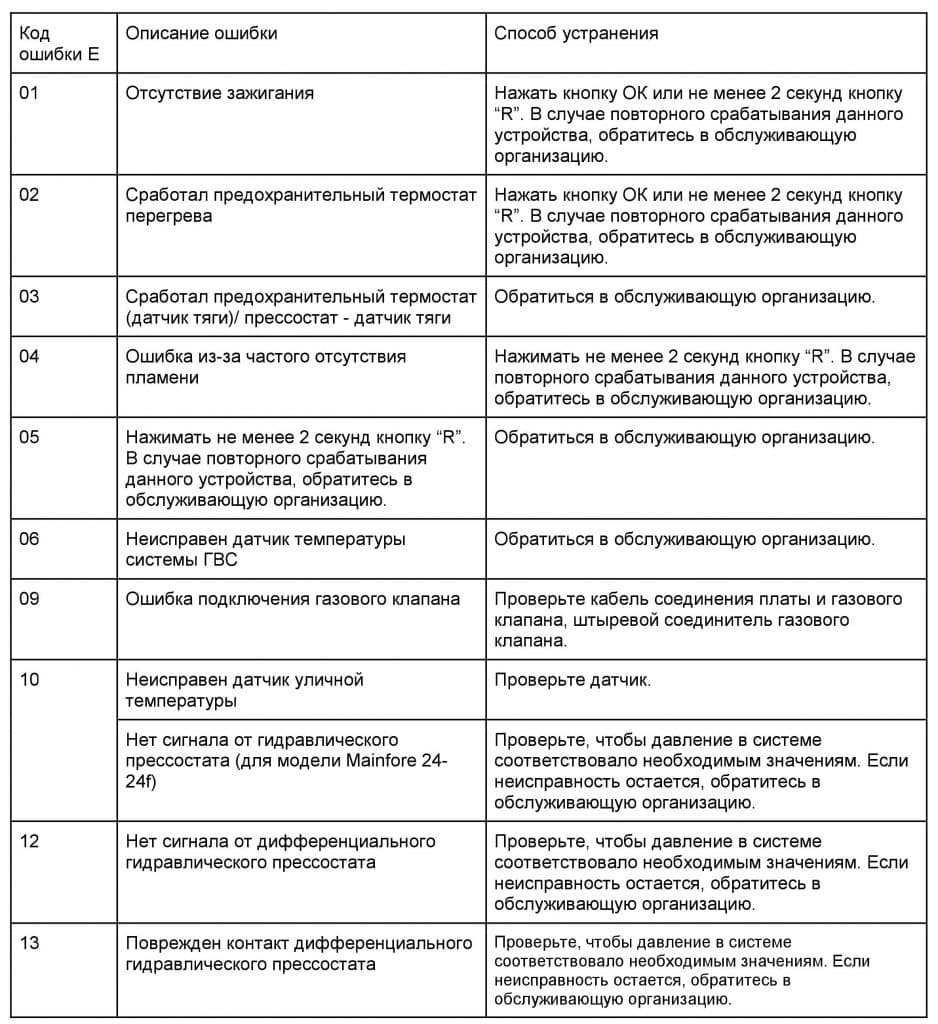

Ошибки котлов Электролюкс и их значения

___________________________________________________________________________________________

Ошибка Е1 — Нет поступления газа в прибор. Давление газа понижено. Неисправность системы розжига. Неполадки электроники прибора. Выполнить проверку газового крана на опуске. Удостовериться, что нет воздуха в газопроводе. Провести контроль давления газа перед котлом. Проверить электрическое питание в сети. Неисправность, загрязненный или некорректно установленный электрод розжига/ионизации. Поврежден
газовый клапан. Неисправна электронная плата управления.

Ошибка Е2 — Срабатывание термостата по перегреву теплообменника. Горелка погасла, циркуляционный насос продолжает работать. После устранения неполадки нужен перезапуск в ручную. Выполнить проверку запорной арматуры, датчика на перегрев теплообменника и его электроцепь. Также провести контроль циркуляции теплоносителя через первичный теплообменник. Вероятно, забился накипью теплообменник, засор фильтров контура отопления, неисправность насоса или завоздушена отопительная система.

Ошибка Е3 (турбированные модели котлов Electrolux) — Неполадки с вентилятором дымоудаления. Некорректная функция реле давления дыма. Выполнить проверку вентилятора, реле давления дыма, дымохода на предмет заужения или превышения максимальной длина труб, которые выводят дым (коаксиальных или раздельных). Осмотреть устройство Вентури. Вероятно произошло оплавление или засор. Проверить электрические соединения и провода.

Ошибка Е3 (модели Атмо) — Срабатывание датчика тяги. Температура сработки 75С. Температура автовозврата 55С. Проверить дымоход, возможно его заужение или отсутствует начальный (разгонный) вертикальный участок (не меньше 2-х диаметров дымохода). Удостовериться в том, что тяга присутствует в дымоходе. Проверить датчик тяги, электросоединения и провода.

Ошибка Е4 — Понижено давление в отопительной системе или датчик давления отсоединился. Неисправность циркуляционного насоса. Выполнить проверку давления в системе отопления, и если нужно, то подпитать. Проверьте датчика минимального давления. Осмотреть электросоединения и проводку. Проверить функциональность насоса циркуляции.

Ошибка Е6 — Неполадка датчика NTC системы ГВС. Выполнить проверку датчика NTC горячего водоснабжения, а также электросоединений и проводов.

Ошибка Е7 — Неисправность датчика NTC системы отопления. Выполнить проверку датчика NTC отопительной системы, а также электросоединений и проводов.

Ошибка Е9 — Произошел запуск системы антизамерзания. В отопительном контуре котла Electrolux температура понизилась до +2С. Выполнить проверку датчика NTC, автоматики прибора, системы отопления на предмет обмерзания контура. Рекомендуется поднять температуру помещения котельной или температурного датчика до +5С. В случае повышения температуры более +2С, запуск агрегата произойдет в автоматическом режиме.

Диагностика при возникновении ошибок

Код ошибки E1 — Отсутствие пламени на горелке

При возникновении на котле Электролюкс ошибки Е1 следует убедиться, что пламя отсутствует на горелке. Проверите положение запорной арматуры на газовой магистрали до газового клапана. Все краны открыты? Если нет, откройте все запорные устройства, установленные на газовой трубе. В случае первичного пуска убедитесь в том, что из трубопровода стравлен воздух. Из газовой подводки стравлен воздух? Если нет, стравите воздух. Проверьте входное давление газа перед газовой арматурой. Значение номинального давления соответствует норме? (Газ природный — 20 мбар, сжиженный — 37 мбар). Если нет, то обратиться в газовую службу.

Проверьте наличие давления розжига после газ клапана. Клапан открывается? Проверьте работоспособность электрической части газового клапана. Прозвоните катушки газового клапана на наличие межвиткового замыкания и на обрыв. Сопротивление катушки EV1 — 6800 Ом, катушки EV2 — 880 Ом, катушки модуляции — 78 Ом. Значения соответствуют норме? Если нет, то замените поврежденные катушки или газовый клапан.

Проверьте расположение, наличие зазора между электродами розжига/ионизации. Стандартный зазор 3±0,5мм. Зазор соответствует? Проверьте кабель электрод – плата на наличие механических повреждений. Есть ли повреждения? При не значительном отклонении отрегулируйте зазор, подогнув жало электрода или замените контрольный электрод. Если требуется, то замените кабель электрод – плата. Убедитесь в отсутствии механических повреждении на корпусе электрода, керамическая оболочка целая? Если нет, то замените контрольный электрод.

Образуется ли искра между электродами и горелкой? Если нет, то замена платы управления. Проверьте газовую рампу с форсунками на предмет загрязнений. Есть ли отклонения? Если требуется, обратитесь в газовую службу (на предмет качества газовой смеси). Проверьте напряжение в момент розжига на линии «плата – клапан»: EV 1-U = 230В, ±10%; EV 2-U = 230В, ±10% Модулятор — U 12В. Значения напряжения соответствуют указанным? Если нет, войдите в сервисное меню режима настройки газового клапана. Нажмите и удерживайте кнопку SET три секунды. Котел запустился? Если да, то произведите регулировку газового клапана. Если нет, то замените плату управления.

Проверьте электрическое подключение и заземление, напряжение должно составлять 230В, ±10%, 50 Гц. Электрические характеристики соответствуют номиналу? Проверьте в колодке питания наличие потенциала между Землей и Нулем, и между корпусом прибора и Нулем. Есть ли напряжение между данными контактами? Если нет, то проверьте ток ионизации. Номинальный ток при наличии пламени 1,5-4 мкА. Минимальный ток на электроде ионизации 0,5 мкА. Есть ли отклонения? Замените плату управления, если отклонения отсутствуют. Проверьте электрод ионизации на наличие загрязнений, есть нагар? Если нет, замените электрод. Автоматика фиксирует пламя? Если да, то перезапустите котел и повторите процедуру. Если нет, замените плату управления.

Код ошибки E2 — Перегрев теплообменника. Сработал термостат перегрева температуры теплоносителя.

При возникновении на котле Электролюкс ошибки Е2 следует проверить, работает ли циркуляционный насос (магнитным определителем, или визуально, открутив лицевую заглушку). Вал насоса вращается? Проверьте грязевые фильтры, положение термоголовок (при наличии), запорную или балансировочную арматуру, на системе отопления. Запорная арматура в открытом положении? Фильтр чист? Промойте (почистите) фильтры или откройте краны арматуры.

Проверьте давление и наличие воздуха в системе отопления. Давление в холодной системе отопления должно быть 0,8-1,2 бар. Показания в норме? Стравите воздух с отопительных приборов, сделайте подпитку системы отопления до 1,2 бар, ослабьте пробку автоматического воздухотводчика насоса. Проверьте работу расширительного бака (давление измеряется при отсутствии теплоносителя в приборе). Давление в бачке соответствует 1 бар? Накачайте расширительный бак (давление воздуха в баке должно быть 1 бар, при условии отсутствия теплоносителя в нем).

Проверьте исправность кабеля датчика перегрева теплообменника – плата на наличие механических повреждений. Кабель исправен? Замените кабель. Проверьте исправность датчика перегрева теплообменника. Контакты нормально замкнуты до температуры 102C. Датчик требует замены, если
при нагреве менее 102C он разрывает электрическую цепь между своими контактам (нормально разомкнуты) или контакты подверглись коррозии. Датчик исправен? Замените датчик.

Проверьте основной теплообменник на наличие повышенного шума, вибрации при работе горелки котла Electrolux с максимальной мощностью, а так же наличие отложений, загрязнений и частиц сажи между пластинами или пятен потемнения. Теплообменник визуально чист? Промойте, почистите внешнюю и/или внутреннюю поверхность теплообменника или замените теплообменник. Проверьте электрическое подключение, возможно насос не набирает номинальные обороты, напряжение должно составлять 230В, ±10%, 50 Гц. Электрические характеристики соответствуют номиналу? Установите стабилизатор напряжения с гальванической развязкой, минимальная мощность 0,4 кВт.

Проверьте исправность насоса: откройте клеммную коробку, используя тестер и выводы фаза-ноль, проверьте сопротивление статорной обмотки электродвигателя насоса. Номинальное сопротивление: 1-ая скорость – 430 Ом, 2-ая – 320 Ом, 3-я – 210 Ом. Сопротивления соответствуют номинальным? Если нужно замените насос или плату.

Проверните отвёрткой вал насоса, сняв заглушку. Вал проворачивается? Если нет, снимите электромотор, проверьте крыльчатку насоса на наличие механических повреждений. При необходимости, замените электромотор или насос в сборе. Если вал проворачивается, проверьте исправность кабеля насос – плата, прозвонив его. Кабель исправен? Замените кабель.

Измерьте напряжение, подаваемое на насос с платы управления, напряжение должно составлять 230В, ±10%, соответствует норме? Если нет, замените плату управления. Проверьте исправность насоса: откройте клеммную коробку, используя тестер и выводы фаза-ноль, проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ. Сопротивления в норме (200 Ом)? Если нет, замените плату
управления.

Код ошибки E3 — Неисправен вентилятор дымоудаления. Некорректная работа дифференциального реле (прессостата).

Если на котле Электролюкс ошибка Е3 возникает после включения вентилятора, то сначала проверьте правильность подключения клемм к контактам дифференциального реле. Клеммы электропроводки подключены к контактам NO и COM? Подключите клеммы. Проверьте (прозвоните) при помощи мультиметра работу дифференциального реле. При работе вентилятора контакты NO и COM нормально замкнуты? Проверьте кабель вентилятор – плата на наличие механических повреждений. Кабель исправен? Замените кабель либо плату управления.

Проверьте образование в силиконовой трубке конденсата. Конденсат есть? Удалите конденсат. Проверьте на залипание мембрану реле давления воздуха. Снимите силиконовую трубку с улитки вентилятора, искусственно создайте небольшое разрежение (втяните воздух в трубку), если мембрана исправна, последует характерный щелчок сработавшего микровыключателя). Реле давление исправно? Замените реле давления воздуха.

Проверьте электрическое подключение, возможно вентилятор не набирает номинальные обороты, напряжение должно составлять 230В, ±10%, 50 Гц. Электрические характеристики соответствуют номиналу? Проверьте сопротивление обмоток вентилятора (24-63 Ом в зависимости от мощности котла Electrolux). Сопротивление в норме? Замените вентилятор либо плату.

Проверьте сопротивление обмоток вентилятора (24-63 Ом в зависимости от мощности). Сопротивление в норме? Замените вентилятор. Проверьте устройство Вентури (Возможно, расплавилось или засорено). Есть отклонения? Замените или почистите устройство Вентури. Проверьте дымоход на предмет засорения.

Если сбой произошел в холодное время года, убедитесь в отсутствии обмерзания (наледи) на системе дымоудаления. Дымоход чист? Очистите дымоход. Рекомендуем установить дымоход для низких температур. Проверьте, правильно ли собран дымоход (по длине, поворотам, диаметру, заужению, наличию диафрагмы) на предмет избыточного сопротивления дымовым газам. Дымоход смонтирован правильно? Соберите дымоход правильно.

Код ошибки E4 — Низкое давление в системе отопления или неисправность циркуляционного насоса

При возникновении на котле Электролюкс ошибки Е4 следует проверить давление теплоносителя на дисплее (больше/меньше 0,5 бар). Проверьте визуально систему отопления на наличие утечек. Есть ли протечки, подтекания? Проверьте показания давления на дисплее и наличие воздуха в системе отопления. Давление в холодной системе отопления должно быть 0,8-1,2 бар. Показания в норме? Стравите воздух с отопительных приборов, сделайте подпитку системы отопления, ослабьте пробку автоматического воздух отводчика насоса в приборе.

Проверьте кабель датчик минимального давления — плата управления на предмет механических повреждений. Кабель исправен? Замените неисправный кабель. Проверьте исправность электронного датчика давления и его контакты на предмет коррозии. Сравните показания электронного датчика давления с механическим, при наличии манометра. Датчик давления электронный исправен? Если да, то замените плату управления.

Проверьте работу расширительного бака. Давление в баке соответствует 1 бар? (при отсутствии теплоносителя в котле Electrolux). Замените предохранительный клапан, если нужно. Проверьте золотник ниппеля и бак на герметичность. Мембрана бака герметична? Накачайте расширительный бачок, замените золотник ниппеля или бак в сборе.

Проверьте исправность насоса: откройте клеммную коробку, используя тестер и выводы фаза-ноль, проверьте сопротивление обмоток насоса на разных скоростях на предмет обрыва или КЗ. Нормативные сопротивления: 1-я скорость – 440 Ом, 2-я скорость – 330 Ом, 3-я скорость – 220 Ом. Сопротивления в норме? Замените циркуляционный насос.

Если давление теплоносителя на дисплее больше 0,5 бар, перезапустите котел. После запуска насоса удостоверьтесь, что давление на дисплее повысилось на 0,1 бар. Давление повысилось на 0,1 бар или более? Установлена 3-я скорость вращения насоса? Установите 3-ю скорость вращения насоса и перезапустите котел.

Проверьте, работает ли насос (магнитным определителем, или, сняв торцевой винт, проверните отвёрткой вал насоса). Вал насоса легко проворачивается? Проверьте крыльчатку насоса на наличие механических повреждений. При необходимости, замените насос. Проверьте провод на наличие повреждений, прозвонив его, и качество соединения между клеммным зажимом и проводом насоса. Повреждения отсутствуют? Замените кабель. Проверьте сетевое напряжение, подаваемое на насос. Напряжение 220В ±10%, 50 Гц? Установите стабилизатор напряжения.

Код ошибки Е6/Е7 — Неисправность датчика NTC ГВС/системы отопления

Проверьте кабель на наличие механических повреждений и качество соединения между клеммным зажимом платы управления и кабелем датчика температуры. Кабель поврежден? Замените кабель.

Проверьте сопротивление полупроводникового датчика NTC отопления при помощи мульти метра (10 кОм при температуре 25C). Возможно, короткое замыкание датчика температуры или контакты подверглись коррозии. Если происходит короткое замыкание или обрыв цепи датчика температуры ГВС, горелка продолжит работу в режиме ГВС, ориентируясь на показания датчика NTC системы отопления. Сопротивление датчика соответствует номиналу? Замените датчик NTC ГВС/системы отопления либо плату управления.

Код ошибки E9 — Сработала система антизамерзания. Температура в контуре отопления агрегата ниже +2С.

При возникновении на котле Электролюкс ошибки Е9 следует проверить, опускалась ли температура контура отопления ниже +2С. Проверьте наличие циркуляции в системе отопления (осмотрите трубы подачи и обратки). Теплоноситель циркулирует? Перезапустите прибор и восстановите рабочее состояние системы отопления, учитывая, что температура помещения установки котла должна быть более +2С.

Нагрейте систему отопления и датчик NTC отопления до температур выше +2С (например, конвекторами либо масляными радиаторами под агрегатом и по площади отопления). Котел запустился? Проверьте кабель на наличие механических повреждений и качество соединения между клеммным зажимом платы управления и кабелем датчика температуры отопления. Кабель поврежден? Замените кабель. Проверьте работоспособность датчика NTC отопления, измерив при помощи мультиметра его сопротивление (10 кОм при температуре 25C). Датчик исправен? Замените датчика NTC системы отопления либо плату управления

Подождите, пока вся отопительная система прогреется до температуры выше +2С, и уберите внешние источники тепла. Система отопления герметична, есть протечки? Перезапустите прибор и восстановите рабочее состояние системы отопления. Выявите визуальным осмотром неисправную деталь агрегата или других отопительных приборов системы и замените ее.

___________________________________________________________________________________________

___________________________________________________________________________________________

Ремонт газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и техническое обслуживание запальной горелки. Неполадки и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec (F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей. Настройки и регулировка режимов работы. Газовые котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности. Параметры настройки функций и режимов. Рекомендации по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы. Настройка работы по температуре и давлению. Напольные котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Эксплуатация с системой управления Логоматик и бойлером косвенного нагрева. Режимы и функции. Эксплуатация котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая система. Установка и монтаж. Техническое обслуживание и профилактика. Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки. Эксплуатация, техническое обслуживание. Рекомендации по настройкам рабочих параметров. Лемакс — ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард. Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности. Эксплуатация и сервисное обслуживание. Рекомендации по регулировкам рабочих режимов. Beretta — ремонт и регулировки Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок. Рабочие функции и настройка сервисных режимов. Техническое обслуживание. Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт. Установка автоматической пеллетной горелки АПГ-25, 36, 42. Настройки рабочих режимов. Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание. Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma. Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок. Основные работы по обслуживанию. Wolf — неисправности и ремонт Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление (примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел. Что еще проверить? Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС, он или отключается, или перестает работать… Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура. Чтобы убедиться, что это так, поднял температуру в …

Котлы Электролюкс — Ошибки и неисправности

______________________________________________________________________________________________

______________________________________________________________________________________________

Коды ошибок, возможные при работе модели Electrolux Basic

Ошибка Е1 — Возникает при плохой подаче газа и отсутствии горения. Необходимо убедиться, что газовый кран открыт.

Ошибка Е2 — Перекрыт кран подачи воды на отопительную систему.

Ошибка Е3 — Данная неполадка появляется при проблемах с вентилятором или дымоходом. Также может быть неисправна электроника.

Ошибка Е4 — Указывает на то, что давление теплоносителя ниже установленной нормы. Возможно, неисправен прессостат системы отопления, а также проблемы с электроникой агрегата.

Ошибка Е6 — Поломка датчика ГВС или проблемы с электроникой.

Ошибка Е7 — Поломка датчика температуры теплоносителя или проблемы с электроникой прибора.

Возможные коды ошибок и поломки моделей Electrolux hi-tech

Если котел Электролюкс ломается, при этом выключается горелка, то на специальном экране появляется код ошибки, по которому возможно определить, что именно неисправно. Одновременно с этим в течение 6 секунд подаётся звуковой сигнал. Чтобы перезагрузить прибор, необходимо переключатель вначале установить в положение 0, а затем вернуть в прежнее положение. И если это не решило проблему, на дисплее продолжает
гореть код неисправности.

Код Е1 — Нет пламени. Проблема связана с горением, либо подачей газа. Для устранения поломки необходимо убедиться, что газовый кран открыт. После этого требуется перезагрузить агрегат. Если это не помогло, необходимо обратиться к специалисту.

Код Е2 — Перегрев теплоносителя. Температура воды превысила 100 градусов Цельсия. Необходимо вначале остудить теплоноситель до температуры не выше 70 градусов Цельсия. После этого требуется перезапустить аппарат. Если это не решило проблему необходимо обратиться к специалисту.

Код Е3 — Проблемы с удалением продуктов горения из котла. Необходимо проверить качество работы дымохода. Если установлена модель, в которой реализована естественная тяга, необходимо убедиться, что приточная вентиляция смонтирована верно, и ничем не загромождена. Она должна быть чистая внутри, возможно, иметь противомоскитную сетку. Если проблемы самостоятельно не решить, требуется обратиться к специалистам. Если в
комнате, где установлен агрегат, кроме этого смонтированы камины, печи и прочие нагревательные устройства, работающие на твердом топливе, а также есть вентиляторы, вытяжка, и прочие устройства, способствующие удалению воздуха из помещения, попросите специалиста проверить, что приточная вентиляция учитывает эти особенности.

Если установлена модель Fi, то в ней реализована принудительная тяга. Необходимо убедиться, что трубы, обеспечивающие подачу воздуха и отвод продуктов сгорания, чистые внутри и не повреждены. Также они должны быть смонтированы с соблюдением всех требований и норм. Как устранение проблемы нужно нажать кнопку Reset, после которой прибор перезагрузится. Если проблема не устраняется, необходимо обратиться в ближайший
сервисный центр.

Код Е4 — Давление в системе отопления находится ниже предельно допустимого значения. Это значение равно 0,4 бар. Для устранения этой проблемы необходимо отключить котёл от сети. После этого, открыв кран подпитки, закачать давление назначения 1-1,5 бар. После этого кран можно закрыть. И включить аппарат в сеть. Если проблема осталась, необходимо связаться со специалистом.

Код Е6 — Проблемы с работой датчика температуры ГВС. Поломка датчика. Необходимо вызвать специалиста сервисной службы.

Код Е7 — Проблема с работой датчика температуры теплоносителя. Поломка датчика. Необходимо обратиться к мастеру.

Код Е9 — Поломка, связанная с замерзанием системы отопления. Когда температура в системе отопления становится ниже, чем +2С, появляется этот код неисправности. Для устранения данной проблемы и предотвращения размораживания системы важно помнить, что прибор можно запустить, только если теплоноситель нагреть до температуры, более чем 2 градуса Цельсия.

Устранение неисправностей

У меня установлен настенный котел Электролюкс. Недавно он стал останавливаться по ошибке Е4. Для устранения я спускал воздух. Давление в системе полтора бара. Также я заметил, что насос очень сильно нагревается, причем на подаче воды патрубок еле теплый, а сам насос прямо раскален. Может быть, этот код возникает именно из-за некорректной работы насоса? Агрегат установлен недавно, но гарантии нет, так как 3 года он просто лежал без использования. Как мне решить мою проблему?

Отключите его от сети, снимите воздухоотводчик насоса. Дальше вам требуется ослабить винт на насосе и слить оттуда немного воды.

Моему газовому котлу Electrolux GCB 24 hi-tech Fi уже около 2 лет. За всё это время он ни разу не ломался. Но сегодня он не смог зажечься и показал ошибку Е1. Разбираясь с проблемой я выяснил, что искра присутствует, газ загорается, но через пару секунд он выключается. После трех неуспешных попыток аппарат останавливается по аварии и показывает E1. Почистил его, продул форсунки горелки. После этого всё стало работать. Понаблюдав
за работой котла, я увидел, что он зажигается не всегда с первой попытки. Эта проблема встречается и при работе на отопление, и на ГВС. Так как скоро будут холода, то хотелось бы решить эту проблему как можно скорее. Специализированных сервисных центров в нашей местности нет. Поэтому придётся всё делать самому. Подскажите, как мне найти электрод ионизации. Он расположен рядом с электророзжигом? Ещё я заметил, что перед загоранием индикатора пламени, можно услышать щелчок, а вот когда он выключается, щелчка уже нет.

Вам стоит провести регулировку газового клапана. А это может сделать только специально обученный мастер. Главное, чтобы он прочитал дипы.

У меня установлен и успешно работает настенный котел Electrolux Basic. Недавно случилась такая проблема, прибор перестал реагировать на пламя, и стал выключать газ. А в дальнейшем показывая ошибку Е1. Можно ли это отремонтировать.

Попробуйте выполнить перезапуск агрегата. Если не поможет, нужно вызывать специалистов.

Мой котел GCB 24 встал по причине отсутствие розжига. При этом он показал ошибку E1. Подача газа хорошая, но пламеня не разгорается. Как исправить?

У нас была похожая проблема. Проверял спичкой, всё запустилось как надо. Для устранения проблемы я заменил динистор установленный рядом с катушкой.

Мне требуется совет, так как на моём котле периодически появляется ошибка E4. Происходит это так. Когда он выключается и остывает, давление в системе полностью падает. Манометр показывает 0. Когда агрегат пытается запуститься, у него это не получается, и на индикаторе загорается Е4. После того как система подпитывается до давления 0,6 происходит запуск, и при этом всё отлично работает до тех пор, пока вода не нагреется до 60 градусов. К этому моменту давление в системе превышает разрешенную норму, манометр показывает 3,6 бара. Снова появляется неисправность Е4, и прибор останавливается. Система герметична, я проверял. Это поломка случилась, когда ему было примерно 2 года. Виноват во всём засорившийся датчик давления?

Вы ошибаетесь. Вам надо заново накачать расширительный бак.

У меня установлен и работает котел hi-tech GCB 28. По непонятной периодичности на нём появляется ошибка Е4. Вначале это было изредка, а теперь каждый раз, когда начинает работать контур ГВС. Самостоятельно он ее не сбрасывает. После того, как я осмотрел агрегат в поисках поломки, я выяснил, что сломан датчик давления. Как я могу его починить?

Вы можете заменить в нём микровыключатель, или же купите новый датчик.

Подскажите пожалуйста, почему на котле Электролюкс Basic GCB появляется ошибка E4?

Это означает, что в вашей системе отопления давление ниже нормы. Но это же неполадка может возникать при поломке плате управления. Для установления причины вам следует закоротить поочередно напрямую датчик давления, далее маностат. При этом Вам следует смотреть, когда прибор покажет ошибку.

Сломался мой котел Electrolux GCB 24 Basic X Fi. Он показывает ошибку E3 и Е1. А мне требуется срочно его отремонтировать, так как на улице уже холодает, и требуется обогревать дом. Проблема случилось два дня назад, когда аппарат остановился, показал код E3. Это случилось в момент переключения прибора с режима подачи горячей воды на обогрев дома. А несколько попыток запустить его были неудачными, постоянно высвечивалась одна и та же неисправность. Для решения проблемы был вызван специалиста сервисной службы. Он осмотрел котел и предположил, что залип прессостат. Он его продул, что-то с ним сделал и агрегат заработал. Но ненадолго. Проработал аппарат ровно сутки и снова остановился с той же неисправностью. Наблюдая за запуском, я увидел, что не включается вентилятор. Если в это время подуть на прессостат, аппарат начинает работать, дает искру, пытаясь загореться, но безуспешно. После этого на дисплее появляется уже две ошибки: Е3 и E1. Снова вызвал специалиста сервисной службы. Он опять посмотрел, измерил напряжение на плате, которое подается на вентилятор, и сказал, что проблема именно в ней. Нужно покупать новую. Прибор, к сожалению, уже не на гарантии, Хотя ему всего 2 года. Плата у меня DTM-A01. Могу ли я отремонтировать аппарат самостоятельно, или мне действительно требуется покупать новую плату?

Судя по описанию вашей проблемы возможно две причины вызывающие такие неисправности. У вас проблемы с вентилятором. Возможно, в нём заклинило вал. Проверните крыльчатку и убедитесь, что его вращению ничто не мешает. А можно поверить мастеру, тогда вы можете попробовать отремонтировать плату, отдав ей электронщиком. Внимательно осмотрите паспорт, найдите там электрическую схему платы и отдайте ее
специалистам. По сути, вам требуется проверить, и при необходимости заменить реле включения вентилятора.

И у меня, и у соседа котлы выдают одну и ту же неисправность. Аппараты останавливаются по ошибке Е1. Пробовал перевернуть вилку, выключал электропитания, всё это не принесло никаких результатов. После этого я выключил агрегат на 10-20 минут, так как решил, что на его работу влияют паразитные токи. Он стал работать стабильнее, но неполадка всё равно иногда появляется. Но ее теперь можно сбросить, нажав клавишу сброса.

Я сталкивался с похожей проблемой. В электросети поменяли фазу, и прибор начал останавливаться по подобной проблеме. Раньше таких неполадок с ним не наблюдалось.

На моём котле Электролюкс стала очень часто появляется ошибка Е1. Такое случалось и ранее, но это было эпизодически, и только при работе ГВС. А сейчас режим работы не важен. Если перезагрузить прибор, то работа восстанавливается на некоторое время. Аппарат в работу устанавливала специалисты, вызванные из сервисной службы. Установлена диэлектрическая муфта и стабилизатор. Но, стоит заметить, что стабилизатор единый на
весь дом, а не только на котел. Как мне решить данную проблему?

В первую очередь следует прочистить электрод, расположенный в камере сгорания. Я один раз ремонтировал агрегат, подобный вашему, пробывший в употреблении полтора года. В трубке от газового клапана к коллектору форсунок было очень много черного налета. После того, как я всё прочистил, он заработал как новый.

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

______________________________________________________________________________________________

Вероятные ошибки, их коды и неисправности котлов Электролюкс (Electrolux)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Электролюкс (Electrolux). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Коды ошибок, возможные при работе модели Electrolux Basic

Пробегитесь глазами по списку и выясните, что означает ошибка, выбиваемая на табло, если у вас установлен котёл Electrolux Basic, и устраните неисправность.

Код ошибки Е1 — Ошибка подачи газа

Возникает при плохой подаче газа и отсутствии горения. Необходимо убедиться, что газовый кран открыт.

Код ошибки Е2 — Ошибка подачи воды в систему

Перекрыт кран подачи воды на отопительную систему.

Код ошибки Е3 — Ошибка вентилятора, дымохода или электроники

Данная неполадка появляется при проблемах с вентилятором или дымоходом. Также может быть неисправна электроника.

Код ошибки Е4 — Ошибка давления

Указывает на то, что давление теплоносителя ниже установленной нормы. Возможно, неисправен прессостат системы отопления, а также проблемы с электроникой агрегата.

Код ошибки Е6 — Ошибка датчика ГВС или электроники

Поломка датчика ГВС или проблемы с электроникой.

Код ошибки Е7 — Ошибка датчика температуры воды или электроники

Поломка датчика температуры теплоносителя или проблемы с электроникой прибора.

Возможные коды ошибок и поломки моделей Electrolux hi-tech

Если котел Электролюкс ломается, при этом выключается горелка, то на специальном экране появляется код ошибки, по которому возможно определить, что именно неисправно. Одновременно с этим в течение 6 секунд подаётся звуковой сигнал. Чтобы перезагрузить прибор, необходимо переключатель вначале установить в положение 0, а затем вернуть в прежнее положение. И если это не решило проблему, на дисплее продолжает гореть код неисправности.

Код ошибки Е1 — Нет пламени

Проблема связана с горением, либо подачей газа. Для устранения поломки необходимо убедиться, что газовый кран открыт. После этого требуется перезагрузить агрегат. Если это не помогло, необходимо обратиться к специалисту.

Код ошибки Е2 — Перегрев теплоносителя

Температура воды превысила 100 градусов Цельсия. Необходимо вначале остудить теплоноситель до температуры не выше 70 градусов Цельсия. После этого требуется перезапустить аппарат. Если это не решило проблему необходимо обратиться к специалисту.

Код ошибки Е3 — Проблемы с удалением продуктов горения из котла

Необходимо проверить качество работы дымохода. Если установлена модель, в которой реализована естественная тяга, необходимо убедиться, что приточная вентиляция смонтирована верно, и ничем не загромождена. Она должна быть чистая внутри, возможно, иметь противомоскитную сетку. Если проблемы самостоятельно не решить, требуется обратиться к специалистам. Если в комнате, где установлен агрегат, кроме этого смонтированы камины, печи и прочие нагревательные устройства, работающие на твердом топливе, а также есть вентиляторы, вытяжка, и прочие устройства, способствующие удалению воздуха из помещения, попросите специалиста проверить, что приточная вентиляция учитывает эти особенности.

Если установлена модель Fi, то в ней реализована принудительная тяга. Необходимо убедиться, что трубы, обеспечивающие подачу воздуха и отвод продуктов сгорания, чистые внутри и не повреждены. Также они должны быть смонтированы с соблюдением всех требований и норм. Как устранение проблемы нужно нажать кнопку Reset, после которой прибор перезагрузится. Если проблема не устраняется, необходимо обратиться в ближайший сервисный центр.

Код ошибки Е4 — Давление в системе отопления находится ниже предельно допустимого значения

Это значение равно 0,4 бар. Для устранения этой проблемы необходимо отключить котёл от сети. После этого, открыв кран подпитки, закачать давление назначения 1-1,5 бар. После этого кран можно закрыть. И включить аппарат в сеть. Если проблема осталась, необходимо связаться со специалистом.

Код ошибки Е6 — Проблемы с работой датчика температуры ГВС

Поломка датчика. Необходимо вызвать специалиста сервисной службы.

Код ошибки Е7 — Проблема с работой датчика температуры теплоносителя

Поломка датчика. Необходимо обратиться к мастеру.

Код ошибки Е9 — Замерзание системы отопления

Поломка, связанная с замерзанием системы отопления. Когда температура в системе отопления становится ниже, чем +2С, появляется этот код неисправности. Для устранения данной проблемы и предотвращения размораживания системы важно помнить, что прибор можно запустить, только если теплоноситель нагреть до температуры, более чем 2 градуса Цельсия.

Ошибки и неисправности котлов Электролюкс

__________________________________________________________________________

Ошибки и неисправности котлов Электролюкс



АКогда котел Electrolux долгое время работает в режиме горячего водоснабжения (принимаете душ), через 60 минут котел выключится.

В этом случае это не считается неисправностью, Вам нужно закрыть кран для воды, затем снова включить, и котел начнет работать.

Когда светодиод становится красного цвета и на дисплее высвечивается значок неисправности , котел перестает работать. В этом случае надо воспользоваться инструкцией или обратиться за помощью в сервисный центр.

Коды и расшифровка ошибок котла Электролюкс

Е1 – отсутствие пламени

Решение: проверьте, открыт ли газовый кран. Перезапустите котел. Если котел не заработал, выключите его и свяжитесь с Сервисным центром.

Е2 – перегрев теплоносителя

Температура теплоносителя более 100 С.

Решение: после остывания теплоносителя до 70 С перезапустите котел, т.е. установите переключатель котла в положение «OFF», затем – в прежнее положение. Если котел не заработал, выключите его и свяжитесь с сервисным центром.

Е3 – ошибка в системе дымоудаления

Неисправность в системе дымоудаления.

Решение: Проверьте эффективность дымохода.

В моделях котлов Electrolux «i» с естественной тягой:

— Проверьте, что приточная вентиляция соответствует нормам, не загромождена мебелью, располагающейся вдоль стены или другими предметами.

Вентиляция должна иметь предписанные законом размеры и быть чистой внутри: некоторые типы имеют встроенную противомоскитную сетку, которая может загрязнится пылью или паутиной. Обращайтесь при необходимости к специалисту.

— Если в помещении, где установлен котел, имеются камины, печи на дровах/угле или подобное, вентиляторы для удаления воздуха, как, например, настенные вентиляторы или вытяжки для кухонных плит, снабженные выводящей наружу трубой, поручите специалисту проверить, что приточная вентиляция соответствующим образом увеличена, как предусмотрено нормами действующего законодательства, так как в противном случае подобные устройства препятствуют выводу дымов от котла.

В моделях котлов Electrolux «Fi» с принудительной тягой:

— Проверьте, что трубы подачи воздуха и дымоудаления являются чистыми и в хорошем состоянии. На стадии установки должны были соблюдаться указания, наклон и меры, содержащиеся в параграфах, касающихся монтажа дымохода.

Е4 – низкое давление в системе отопления

Давление в системе отопления меньше 0,5 бар.

Решение: выключите котел, откройте кран подпитки. Наблюдайте за манометром, когда стрелка окажется на уровне 1-1,5 бар, закройте кран. Включите котел Электролюкс.

Е6 – ошибка в работе датчика температуры горячего водоснабжения

Датчик температуры горячего водоснабжения неисправен.

Е7 – ошибка в работе датчика температуры теплоносителя

Датчик температуры теплоносителя неисправен.

Е9 – неисправность, связанная с замерзанием системы отопления

Если по какой-либо причине температура в системе отопления опускается ниже +2 С, котел выключается и на дисплее появляется код ошибки «Е9».

Решение: примите меры для исключения размораживания системы отопления. Котел можно запускать только после повышения температуры в системе отопления выше +2 С.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Неполадки газовых котлов Электролюкс

__________________________________________________________________________

Неполадки газовых котлов Электролюкс

В эксплуатации котел Electrolux. Маленькая разница между нагревом и остыванием теплоносителя в котле: 70 градусов — 65 градусов. Почему так?

Понижение температуры теплоносителя вызвано теплопотреблением системы отопления. Это рабочая ситуация.

Как работает защитный клапан в отопительной системе?

Такой клапан, который настроен на нужное давление, защищает отопительную систему. Нельзя задействовать предохранительный клапан в целях сливания воды из системы.

Ремонтники сделали запуск настенного котла Электролюкс в июле этого года. Предположительно спустя полгода агрегат стал издавать шум. Не могли бы Вы подсказать, почему в котле шум?

Скорей всего, присутствует накипь в теплообменнике. Если вода жесткая, то впоследствии в радиаторных трубках отложится известь.

Я собираюсь на дачу подсоединить газовый котёл Electrolux. Хотелось бы узнать, насколько большой размер емкости расширительного бака в этом агрегате?

По рабочей характеристике завода-производителя объем встроенного экспанзомата составляет 6. 0-10.0 литров.

Как экономить энергию при использовании агрегата?

Установка котла новой модели взамен старого дает до 30% экономии. Объясняется это тем, что у современного оборудования выше коэффициент полезного действия. Кроме того, оно рассчитано на работу с автоматикой. Такие системы дают возможность регулировать функционирование агрегата в зависимости от изменений погодных условий. Они позволяют использовать меньший нагрев, когда дома никого нет или в ночное время. Это обеспечивает около 20% экономии. Такой результат достигается благодаря использованию комнатного термостата. С его помощью задают нужную температуру в помещении, достигнув ее, котел отключается. Внешний датчик учитывает не только температуру уличного воздуха, но и силу ветра, характер солнечного излучения. По его сигналу подача топлива увеличивается или уменьшается. Вместо автоматики регулировку отопления можно производить с помощью термостатических вентилей, которые монтируют на каждом радиаторе.

Подключен Electrolux GCB 24, остановился с показом на дисплее ошибки Е9, что означает замерзание системы отопления. Но сейчас лето! Как это объяснить?

Действительно, код ошибки указывает на опускание температуры теплоносителя в системе отопления ниже +2 градуса. Появление такой ошибки в летнее время говорит о неисправности либо датчика, либо платы.

Подключен котел Electrolux quantum, сегодня перестал запускаться, нет даже индикации. Выключение из розетки и включение ничего не дало. Что могло случиться?

Мог перегореть предохранитель на плате, что легко устранимо. Могло выбить кнопку STB по перегреву аппарата, что тоже подлежит коррекции путем возврата кнопки в обычное положение. Также мог выйти из строя датчик протока. Худший вариант это выгорание платы из-за скачка напряжения в сети.

Установлен настенный котел Электролюкс 24 hi tech. Остановился, высвечивает ошибку Е2, то есть перегрев теплоносителя. С чем это связано и как устранить?

Дождитесь остывания теплоносителя до 70 градусов, выключите прибор из розетки и сделайте перезапуск. Если это ничего не даст, проверьте состояние фильтра-грязевика. Данная ошибка связана с нарушением циркуляции теплоносителя в системе отопления. Квалифицированный ремонт газового аппарата может обеспечить только специалист, поэтому рекомендуем обратиться в сервисную организацию. Мастер проверит исправность 3-ходового крана, циркуляционного насоса и других ответственных узлов.

В настенном газовом котле Electrolux gcb 24 hi tech fi была заменена плата, но после этого он все равно не включается, показывает ошибку Е3. Аппарат атмосферный, а ошибка связана с дымоходом. Помогите разобраться.

На верхней части дымохода есть датчик обратной тяги. Там есть возвратная кнопка, которую следует отжать, чтобы устранить помеху. Датчик должен быть огражден от дымовых газов. Также нужно «прозвонить» датчик, сравнив показания сопротивления датчика с теми, что даны в инструкции к вашему агрегату.

Неисправность котла Электролюкс Басик. Внезапно стала выскакивать ошибка Е4. Пробовал включать, выключать, сбрасывать и даже сливать систему и накачивать давление до сработки клапана не помогло, агрегат просто при загрузке выдает ошибку Е4 и дальше никуда не торопится. Конечно, под подозрение попал датчик давления, (в инструкции на схеме он числится как переключатель давления). Откручивается он очень просто вот последовательность. Перекрыть вентили системы отопления на входе и выходе из аппарата. Слить теплоноситель из бачка расширителя для чего: a) одеть кусок шланга на слив (медная трубка справа снизу) и отвести его в емкость 5-7 литров. б) открыть сливной клапан вручную (за насосом, рядом с воздухоотводным, только ручка-колпачок по больше), слить, закрыть обратно. Снять клеммы с датчика давления (его
местоположение можно определить по трубке, которая идет от манометра) и выкрутить датчик
(выкручивается пластиковая часть вверх, руками без дополнительных инструментов). Сверху на датчике есть прижимная пробка с отверстием под шестигранник (у меня 3 мм). Её можно выкрутить (будьте внимательны под пробкой пружинка может улететь). Вытряхнуть лишний мусор (у меня был кусочек пластика), и закрутить обратно, у меня датчик после этого расклинило, и он заработал. Закрутил датчик обратно, закачал систему из
водопровода через полифосфатный фильтр, открыл краны системы отопления (чтобы перемешать воду с антифризом, небольшое количество воды в незамерзайке сильно на её свойства не повлияют). Исправность снятого датчика-переключателя проверяется омметром. При полностью закрученной прижимной пробке цепь -разомкнута, при выкрученной замкнута. Отрегулировать давление размыкания можно в установленном положении, шестигранником. Если датчик не исправен, можно временно эксплуатировать котел, замкнув между собой провода датчика, до тех пор, пока вам не удастся достать новый, однако делать это на постоянной основе категорически не рекомендую.

Вообще по поводу ошибки Е4. У меня дело было так: котел начал иногда выдавать ошибку. Ну с этим еще мириться можно, так как было не очень часто. Потом стал выдавать чаще, еще чаще. Потом вообще после каждого использования ГВС ошибка E4, после переключения на нагрев отопления. Оказалось дело вот в чем, сзади на аппарате есть расширительный бачок, там на самом верху есть сосок-ниппель. В этом бачке должен
быть воздух, а была вода. Нужно прокачать эту воду (можно ручным насосом). Потом когда там не будет воды, нужно создать там определенное давление.

Не могу разобраться с ионизацией агрегата, не видит пламя. Заменил оптопару, проверил транзисторы по параметрам вроде в порядке (смотрел с рабочей платы). Проверил резисторы, идущие от электрода ионизации, что еще может быть? Вопрос про динистор или его аналоги, если я не ошибаюсь. Он ведь на искру идет?

Установлен газовый котел Basic GCB 24 Fi начал выдавать ошибку E1, открыл крышку, и оказалось, что не работает розжиг (плата управления АА10040130). У кого-нибудь есть схема розжига на неё?

Модель GCB 24 Basic. После простоя летом включаешь его, включается подача газа есть, а искры нет. Совсем. Модуляция газа идет. При этом на плате реле щелкает.

Неисправность газового настенного котла Electrolux gcb 24. Начал пищать, и давление воды дошло до 3,5. Высветилась ошибка Е4. Мы сбавили давление до 2, но вскоре оно опять подскочило, и агрегат вышел в аварию. Нужен мастер с выездом за город.

Такой высокий показатель давления теплоносителя не сообразуется с кодом ошибки. Е4 означает пониженное давление в системе меньше 0,4 бар. Скорее всего, вышел из строя прессостат системы или есть проблема с электроникой агрегата. В худшем случае придется менять плату управления.

Установлен газовый котел Электролюкс. Показывает ошибку Е2, как будто забита система отопления. Я сам промыл систему, спустил воздух, но ошибка Е2 вновь высветилась. В чем тут дело?

Возможно, вы не смогли тщательно промыть систему отопления, а лишь разворошили в ней шлам. Без специальной реверсивной машины эту работу сделать сложно, причем каждый радиатор надо демонтировать и мыть отдельно. Причинами появления ошибки могут быть также: 1. Завис 3-ходовой клапан. 2. Некорректно работает плата. Отчего именно нет циркуляции в системе, и идет перегрев аппарата должен выяснить мастер.

В двухконтурном котле Electrolux 24 basic x невозможно установить температуру отопления ниже 65°, горячая вода идет с перебоями, и он быстро закипает. Выходит в аварию с ошибкой Е01. Что делать?

Необходим осмотр аппарата специалистом, поскольку код ошибки указывает на проблемы его с газоснабжением, а по факту происходит перегрев агрегата. Причин этому может быть несколько: 1. 3-ходовой кран завис в одном положении, пропуская малый расход воды через теплообменник. 2. Сбой электроники расходомер неисправен или датчик температуры на подающей или обратной линии. 3. Вышла из строя плата либо происходят наводки на ноль, ведущие к сбоям в работе платы.

В эксплуатации настенный газовый котел Электролюкс, в частном доме. Остановился и показывает ошибку Е3 якобы забит дымоход. Чем он может быть забит? Вы можете разобраться с этой ошибкой?

В агрегате сработал датчик опрокидывания тяги: это объясняется отсутствием притока свежего воздуха в помещение котельной, либо сильно задувает в дымоход и нарушает нормальную тягу. Возможно, дает сбой плата из-за электрической наводки. Установлен газовый котел GCB Hi-Tech. Он вроде бы запускается, но вскоре показывает ошибку Е1 и глохнет. Серьезная ли это поломка? Во что обойдется ремонт?

При индикации такой ошибки в горелке отсутствует пламя. Неисправность аппарата кроется либо в механизме горения, либо в системе газоснабжения. Если с подачей газа все в порядке, следует проверить датчик ионизации и выяснить, не пробивает ли изолятор на массу.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Как устранить неполадки в котлах AEG

Неисправности газовых котлов Бугатти и их устранение

Неполадки и ремонт котлов Chaffoteaux

Рекомендации по регулировкам и устранению неполадок твердотопливных котлов Дакон

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Неисправности, ремонт и обслуживание котлов Elsotherm

Котлы Газлюкс — Как устранить поломки и провести ремонт

Устраняем неполадки газовых котлов Хайер

Рекомендации по устранению неполадок в котлах Гидроста

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Значение кодов ошибок и неисправностей в газовых котлах Херман

Как устранить неполадки на котлах Sime

Рекомендации по эксплуатации и ремонту котлов Solly

Неисправности и ошибки при эксплуатации котлов Сатурн

Рекомендации по эксплуатации твердотопливных котлов Дефро

Помощь по ремонту и настройкам котлов Фондитал Виктория

Эксплуатация, возможные неисправности и ремонт водонагревателей Isea

Неисправности и поломки при эксплуатации водонагревателей Monlan

Советы по устранению неполадок водонагревателя Heateq

Рекомендации по регулировкам и устранению неполадок водонагревателей Аристон

Водонагреватели Electrolux — Как устранить неполадки и провести ремонт

Способы устранения неполадок в водонагревателях Gorenje

Водонагреватель Леран — Рекомендации по ремонту и настройкам

Способы регулировок и устранение поломок водонагревателей Оазис

Как устранить неисправности и поломки на водонагревателях Ferroli

Водонагреватели Junior — Поиск неисправностей и их устранение

Ремонт и устранение неполадок в водонагревателях Aquaverso

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Общие коды ошибок сушилок Electrolux

Расшифровка кода ошибки сушильной машины Electrolux может быть такой же сложной задачей, как и попытка говорить на языке в другой стране. Даже самая маленькая проблема кажется увеличенной, когда вы не можете общаться. Наш справочник по наиболее распространенным кодам ошибок сушилок Electrolux поможет вам интерпретировать неисправности, устранив языковой барьер.

Взлом кода 101: Руководство по кодам ошибок сушилок Electrolux

К тому времени, когда вы найдете руководство по эксплуатации сушилки или коды в Интернете, драгоценные минуты напряженного дня исчезнут.Наше руководство поможет вам устранить неполадки сушилки Electrolux, переведя некоторые из наиболее распространенных кодов для упрощенного решения проблем.

Код ошибки E31

Этот общий код ошибки осушителя Electrolux мигает, если датчик влажности слишком высокий. Чтобы решить эту проблему, сначала убедитесь, что датчики влажности ничто не закрывает. Если засорений нет, отключите машину от сети и осмотрите жгуты проводов датчиков на предмет повреждений. Если все компоненты датчика кажутся нормальными, вероятно, необходимо заменить электронную плату управления.

Код ошибки E61

Этот код ошибки указывает на неисправность реле нагревателя. Проверьте жгут проводов между платой управления и нагревательным элементом на предмет повреждений. Поврежденный ремень необходимо заменить. Если видимых повреждений нет, электронная плата управления требует замены.

Код ошибки E64

Еще один из наиболее распространенных кодов ошибок осушителей Electrolux. E64 указывает на неисправность проводки нагревателя или самого нагревательного элемента. Если проверка выявила повреждение или отсутствие непрерывности, замените жгут проводов или нагревательный элемент.

Изображение из RepairClinic

Код ошибки E66

Этот код означает, что сработал ограничитель температуры. Эта важная функция безопасности срабатывает при перегреве сушилки. Прежде чем снова включить сушилку, проверьте вентиляционное отверстие сушилки, чтобы убедиться в отсутствии засоров и удалить все видимые засоры. Если засоров нет, возможно, неисправен ограничитель температуры, и его необходимо заменить.

Код ошибки EF1

Код EF1 также может указывать на засорение осушителя. Проверьте вытяжные вентиляционные отверстия сушилки как внутри, так и снаружи дома, удалив все засорения.Если засорений не видно, возможно, произошел сбой в работе ограничителя температуры, и его необходимо заменить.

Код ошибки E42

Если на панели управления сушильной машины мигает этот код, а сушилка не запускается, это означает ошибку датчика двери. Дверной выключатель или его проводка могут быть повреждены или неисправны, и их необходимо заменить. Если на переключателе или проводке нет признаков повреждения, значит, панель управления неисправна и требует замены.

Код ошибки EF3

Этот код отображается, когда максимальное время сушки достигнуто, но одежда остается влажной.Существует несколько возможностей для этого кода ошибки, включая засорение воздуховода сушилки или заблокированные или поврежденные датчики влажности. Удалите все засорения вентиляционных отверстий и очистите датчики влажности. Поврежденные датчики необходимо будет заменить.

Наше руководство по кодам ошибок сушилок Electrolux устраняет коммуникационный барьер, поэтому вы можете быстро решать проблемы сушилки. А для тех проблем с сушилкой, которые все еще оставляют вас в неведении, своевременный ремонт бытовой техники может помочь. Звоните нам для лучшего ремонта сушилок Electrolux Medford.

Ремонт бытовой техники своими руками | Коды ошибок сушильной машины Electrolux IQ-Touch

Сушильная машина Electrolux IQ-Touch — еще одна в линейке конденсационных сушилок без вентиляции от Electrolux. Они компактны, и их легко разместить в условиях ограниченного пространства. Хотя они не такие надежные, как стандартные электрические сушилки, они выполняют свою работу.

Мы составили список возможных кодов ошибок, которые могут возникнуть при использовании этих сушилок. Как и любой код ошибки, они приближают вас к причине и решению, но это только половина дела.Вот где на помощь приходит Нели.

Мы можем провести вас через любой ремонт, используя нашу уникальную технологию совместного использования камеры для ремонта в режиме реального времени и диагностики проблем, с которыми все мы сталкиваемся с бытовой техникой. Когда мы вам понадобимся, мы всегда рядом здесь ! Итак, приступайте к ремонту своих вещей, зная, что у вас всегда есть помощь всего на расстоянии одного клика.

Коды ошибок сушилки Electrolux IQ-Touch

E31 — Слишком высокая частота обратной связи датчика влажности.Сначала очистите сенсорные планки внутри сушилки и устраните любые повреждения, если таковые имеются.

E32 — Слишком низкая частота обратной связи датчика влажности. Опять же, причиной может быть грязь на сенсорных планках или их повреждение.

E42 — Дверца сушилки открыта. Проверьте дверной выключатель своим измерителем. Если обрыв или прерывистый, замените переключатель.

E51 — Неисправность реле двигателя. Двигатель может работать с перебоями или не работать.

E52 — Двигатель остановился или не запускается.Проверьте механические ограничения. Если вы ничего не нашли, свяжитесь с нами , чтобы помочь вам выяснить причину.

E53 — Неисправность центробежного переключателя приводного двигателя. Обратитесь за помощью к . Мы можем точно определить причину.

E54 — Неисправна цепь реле приводного двигателя.

E61 — Неисправность реле нагревателя.

E63 — Система управления обнаружила замыкание на массу нагревательного элемента.

E64 — Обрыв цепи нагревательного элемента.

E65 — Главный регулятор обнаружил частое срабатывание термостата верхнего предела (только электрическое). Свяжитесь с нами для помощи в поиске причины.

E66 — Сработал плавкий предохранитель. У этой ошибки может быть несколько причин. Если вы не знаете, как действовать дальше, свяжитесь с нами для получения помощи.

E66 — Неисправность цепи датчика отопления, вызванная главным устройством управления.

E71 или E72 — Термистор на выходе вне допустимого диапазона.

E73 — Термистор на входе вне допустимого диапазона.

E74 — Аналогично E54, отказ цепи реле приводного двигателя.

E91 — Ошибка связи. Типичная причина — связь между UI (пользовательским интерфейсом) и основным элементом управления.

E92 — Несоответствие между пользовательским интерфейсом и основным элементом управления.

E93 — Управление и периферийные устройства не согласованы или не настроены.

E94 — Ошибка конфигурации, внутренняя для главного управления.

E97 — Несоответствие программы внутреннему главному устройству управления.

EA1 — Контроллер видит, что частота входящей мощности вне допустимого диапазона (должна быть 60 Гц). Свяжитесь с энергетической компанией, чтобы узнать правильную мощность и частоту.

EA2 — Система управления обнаружила входящее напряжение выше 130 В переменного тока.

EA3 — Система управления обнаружила входное напряжение ниже 90 В переменного тока.

EA4 — Система управления обнаружила неправильную проводку на клеммной колодке.

EA5 — Это фатальная ошибка основного элемента управления, означающая, что вы должны заменить его.

EF1 — Неправильная регулировка температуры в осушителе, что привело к срабатыванию этого кода ошибки «Заблокирован вентиль».

EF3 — Прошло максимальное время сушки для выбранного цикла, но одежда еще влажная. Сильный признак заблокированного или ограниченного воздушного потока.

EF8 — Эта ошибка указывает на залипание клавиши в пользовательском интерфейсе.

Когда вы устраняете неисправность своего устройства и сталкиваетесь с одним из вышеуказанных кодов, не принимайте их каждый раз как точную причину.Иногда код очевиден, как ошибка распознавания двери. Это легко. Это более сложные коды, такие как ошибка центробежного переключателя E53 на двигателе, которые могут сбить вас с толку.

Переключатель обеспечивает путь для мощности L2 для нагревательного элемента в электрической сушилке. Если он отсутствует, сушильная машина не нагревается, что, вероятно, пытается сообщить вам код ошибки. В других случаях, если ремень обрывается, двигатель останавливается, что также размыкает центробежный переключатель и генерирует ошибку, потому что L2 снова отсутствует.

Приборы

кажутся достаточно простыми, но симптомы могут сбить вас с пути, и вам будет трудно решить относительно простую проблему. Вы можете пойти по маршруту YouTube, но будьте осторожны. Лучший, более быстрый и менее напряженный способ возобновить работу — это чат в режиме реального времени с сертифицированным специалистом Neli.

Вы не ошибетесь с нашим сервисом. Мы поговорим с вами по телефону или в видеочате и вместе найдем и решим проблему. Часто вам не понадобятся детали, но когда вы это сделаете, мы дадим вам номера деталей и источники для деталей.

После того, как у вас появятся детали, вы можете позвонить нам для ремонта, если потребуется. Как всегда, если вам нравится то, что вы видите здесь, сообщите нам об этом в комментариях ниже. Ваши мысли и идеи важны и помогают нам понять, нужно ли нам что-то менять или придерживаться курса.

Код ошибки

Electrolux Kelvinator AC | Поиск и устранение неисправностей

Electrolux Kelvinator AC Код ошибки

Код ошибки переменного тока Кельвинатора

---

Код ошибки переменного тока Кельвинатора

Коды ошибок Проблема

---

EE Неисправность загрузки EEPROM

---

E2 Защита от замерзания

---

E3 Блокировка системы охлаждения / утечка газа

---

E4 Защита компрессора от высоких температур

---

E5 Защита от перем. Тока

---

E6 Ошибка связи

---

E8 Защита от высоких температур

---

F1 датчик комнатной температуры (в помещении)

---

F2 Датчик температуры трубки (в помещении)

---

F3 Датчик окружающей среды (наружный)

---

F4 Датчик, змеевик (наружный)

---

F5 Датчик, нагнетание компрессора (наружный)

---

F6 Защита от высоких температур

---

FH Предел незамерзания, падение частоты

---

h2 Размораживание.Это нормально. Агрегат находится в режиме размораживания, и вскоре будет рекомендован нагрев.

---

h4 Защита компрессора от перегрузки

---

H5 Защита IPM

---

H6 Стойка вентилятора, внутренний блок

---

HC PFC Безопасность

---

P1 Номинальная частота компрессора — испытательное состояние

---

P2 Максимальное испытательное состояние компрессора

---

P3 Состояние проверки средней частоты компрессора

---

PH защита от высокого напряжения

---

PL защита от низкого напряжения

---

PO Минимальная частота тестового состояния компрессора

---

LP внутренний и наружный блоки не соответствуют

---

L3 Неисправность электродвигателя постоянного тока наружного блока

---

C5 Неисправность перемычки

---

D1 компрессор выключен

---

D2 Кондиционер продолжает охлаждение или нагревание во время события реакции на запрос D2, но половину вашего времени электрическая энергия, потребляемая кондиционером, не превышает 50% от общей электрической энергии, необходимой при работе в номинальная мощность Потребление за полчаса.

---

D3 Кондиционер продолжает охлаждение или нагревание во время события реакции на запрос D3, но половину вашего времени электрическая энергия, потребляемая кондиционером, не превышает 75% от общей электрической энергии, необходимой при работе в номинальная мощность Потребление за полчаса.

---

Код ошибки переменного тока Кельвинатора Значение снаружи

Код ошибки переменного тока Kelvinator

---

E2 Защита от замерзания

---

H5 Защита IPM

---

E5 Защита от перегрузки

---

EE Ошибка чтения и записи EEPROM

---

PL защита от низкого напряжения

---

PH защита от высокого напряжения

---

HC PFC Максимальная токовая защита

---

LP Несоответствие моделей внутреннего и наружного блоков

---

F3 Неисправность датчика температуры наружного воздуха

---

F4 Неисправность датчика температуры внешней трубы

---

F5 Неисправность датчика наружной температуры нагнетания

---

E6 Сбой связи

---

E3 Защита от низкого давления (утечка хладагента)

---

U7 непроницаемость 4-ходового клапана

---

E8 Защита от перегрузки

---

E4 Защита по температуре нагнетания

---

h4 защита от перегрузки

---

L9 Молниезащита

---

Устранение неисправностей кода ошибки переменного тока Kelvinator

Кондиционер не обслуживается пользователем. Неправильный ремонт может вызвать поражение электрическим током или возгорание, поэтому обратитесь в авторизованный сервисный центр для профессионального ремонта. Следующие проверки перед контактом помогут вам сэкономить время и деньги.

---

Проблема: Устройство не работает
Причина: Устройство не включается сразу после выключения. Это необходимо для защиты устройства. Вам следует подождать около 3 минут.

---

Проблема: испускается запахов
Причина:
1.Из внутреннего блока могут исходить некоторые запахи. Это результат запаха помещения (например, мебели, табака и т. Д.), Попадающего в кондиционер.
2. Если сера осталась, обратитесь в авторизованный сервисный центр для очистки.

---

Проблема: Шум «текущей воды»
Причина: Шум, протекающий, как вода, — это хладагент, протекающий внутри агрегата.

---

Выпуск: В режиме ОХЛАЖДЕНИЯ появляется дымка
Причина: Во время работы в режиме охлаждения можно увидеть тонкий туман, исходящий из внутреннего блока из-за высокой температуры и влажности в помещении. Через некоторое время туман исчезнет при понижении температуры в помещении и понижении влажности.

---

Выпуск: Шум
Причина: Это звук трения, вызванный расширением и / или сжатием панели или других частей из-за изменений температуры.

---

Выпуск: Агрегат не запускается
Причина:
1. Отключено ли электричество?
2. Не закреплена ли вилка питания? (если применимо)
3.Замкнуто ли устройство защиты цепи?
4. Напряжение высокое или низкое? (Проверено профессионалами)
5. Правильно использовали в нужное время?

---

Проблема: Плохой эффект охлаждения / нагрева
Причина:
1. Правильно ли задана температура?
2. Забиты вход или выход?
3. Фильтр загрязнен?
4. Открыто ли окно или дверь?
5. Установлена ​​низкая скорость вентилятора?
6. Есть ли в помещении источники тепла?

---

Проблема: Пульт ДУ не передает сигнал
Причина:
1. Проверьте, нет ли в устройстве магнитных или электрических помех, которые могут повлиять на работу пульта дистанционного управления. В этом случае выньте заглушку и установите ее на место.
2. Находится ли дистанционное управление или прерывание в пределах своего рабочего диапазона? Проверьте состояние батарей и при необходимости замените их.
3. Проверьте, не поврежден ли пульт дистанционного управления.

---

Выпуск: Утечка воды из внутреннего блока
Причина:
1. Влажность высокая.
2. Перелив конденсированной воды.
3. Сливной шланг ослаблен или забит.

---

Выпуск: Утечка воды из внешнего блока
Причина:
1. Во время охлаждения вода конденсируется вокруг трубы и соединительных соединений.
2. Во время размораживания течет расплавленная вода.
3. Во время нагрева вода в теплообменнике высыхает.

---

Выпуск: Шум от внутреннего блока.
Причина:
1. Шум возникает при включении или выключении реле вентилятора или компрессора.
2. Когда начинается или останавливается операция размораживания, слышен звук обратного потока хладагента.

---

Выпуск: Внутренний блок не может выдувать воздух
Причина:
1. В режиме ОБОГРЕВА, когда температура внутреннего теплообменника очень низкая, поток воздуха останавливается для предотвращения попадания холодного воздуха. (В течение 2 минут)
2. В режиме НАГРЕВА, когда температура наружного воздуха низкая или высокая влажность, на внешнем теплообменнике образуется иней. Блок автоматически разморозит, и внутренний блок перестанет выдувать воздух на 3–12 минут.
3. Во время размораживания может выделяться вода или пар.
4. В режиме ОСУШЕНИЯ вентилятор внутреннего блока прекращает подачу воздуха на 3–12 минут, чтобы защитить воду конденсатора от повторного испарения.

---

Выпуск: Влага на выходе воздуха
Причина: Если устройство эксплуатируется при высокой влажности в течение длительного времени, на решетке выхода воздуха будет образовываться влага, которая затем будет стекать.

---

Проблема: h2-Размораживание
Причина: Это нормально.Агрегат находится в режиме размораживания, и вскоре будет рекомендован нагрев.

---

Выпуск: E3-Предупреждение о низком давлении
Причина: В вашем кондиционере закончился хладагент. Свяжитесь с вашим установщиком, чтобы проверить возможные утечки.
Давление в системе охлаждения низкое и может привести к поломке агрегата. Попросите сертифицированного установщика контролировать его. При возникновении любого из следующих условий немедленно прекратите все операции, отключите питание и обратитесь к уполномоченному персоналу.
01. Во время работы жгута раздается резкий звук.
02. Во время работы исходит резкий запах.
03. Из блока King течет вода.
04. Автоматический выключатель часто срабатывает.
05. Вода или другая жидкость делится на единицы.
06. Перегрев шнура питания и вилки.

---

Вы также можете прочитать

Вам также может понравиться

Ошибка: просмотр 4f58b9e0tp может не существовать

Индукционная варочная панель Electrolux Код ошибки E3 Повышенное или слишком высокое напряжение.

1- Коды ошибок, которые может решить пользователь, например E3, E4 и E6. 2- Все остальные в левых зонах:

Код ошибки индукционной варочной панели Electrolux E3 Как отремонтировать E3, E5, E7 и отказ от нагрева индукционной плиты. Индукционный ремонт. Я обнаружил, что на Electrolux Cooktop коды ошибок удаленного хоста или сети могут быть записаны. См. Раздел wuer.org/smeg-dishasted-error-codes-e3.html.

Код ошибки индукционной варочной панели Electrolux E99. Привет, Сесилия, спасибо за ваш пост! Если вы получаете код ошибки E99 на индукционной плите Electrolux.Обзор индукционной варочной панели True Induction MD-2B Mini Duo с двойной конфоркой. Bosch Dacor duxTop Electrolux Fagor Frigidaire GE Ivation Max Burton Nuwave Thermador True Induction Vollrath E0 Этот код ошибки отображается при перегреве устройства. E3 Повышенное или слишком высокое напряжение питания. 1- Коды ошибок, которые может решить пользователь, например E3, E4 и E6. 2- Все остальное в левых зонах: Замените индукционный модуль на левой стороне. «E7» inTimer. Bosch Dacor duxTop Electrolux Fagor Frigidaire GE Ivation Max Burton Nuwave Индукционная варочная панель с одной горелкой True Induction модели TI-1B известна своей уникальной конструкцией, которая делает ее E1. Этот код ошибки отображается, когда рабочее напряжение ниже 95 В.E3 Это устройство может быть повреждено.

Код ошибки индукционной варочной панели Electrolux E3Скачать / прочитать

Коды ошибок отображаются на дисплее духовки Whirlpool, чтобы вы знали, что есть помеченные как: e1 f5, e2 f3, e3 f2, e4 f3, e6 f2, коды ошибок, f5, коды неисправностей, лок, духовка. Английский код ошибки E3 печки — самые эффективные, с наименьшими затратами на индукционный диапазон для большинства людей, которые хотят, чтобы это Electrolux EI30IF40LS. бесплатно скачать руководство по обслуживанию индукционной плиты pdf pdf руководствобиблиотека индукционной плиты варочная панель после sn 16000000 руководство по эксплуатации электрических плит electrolux онлайн коды ошибок для лучистого отопления ошибка на дисплее таймера e0 e1 e2 e3 e4 e5 e6 e7 e8 e9. Bosch Dacor duxTop Electrolux Fagor Frigidaire GE Ivation Max Burton Nuwave Thermador True Induction Vollrath True Induction MD-2B Mini Duo Индукционная варочная панель с двойной горелкой Обзор E0 Этот код ошибки отображается при перегреве устройства. E3 Повышенное или слишком высокое напряжение питания. Как и все другие индукционные варочные панели, это устройство также нагревает только индукционную посуду. Это может E0 Этот код ошибки отображается, когда устройство перегрето. Убедитесь, что напряжение питания E3 резко или слишком высоко.Выключите Electrolux FrigidaireFGIC13P3KS Обзор портативной индукционной варочной панели мощностью 1300 Вт.

2:04 Как обслуживать индукционную плиту при ошибке E7 — Продолжительность: 11:00. Shree s 3511 просмотров. Характеристики продукта: 5,5-дюймовый IPS HD-дисплей, 64-битный процессор MediaTek Octacore 1,3 ГГц, Android

http://now.manname.ru/see.php?q=Electrolux Индукционная варочная панель Код ошибки E3

v5. 1 Операционная система Lollipop, 3 ГБ ОЗУ, 16 ГБ Внутренний телефон. Руководство онлайн коды ошибок коды ошибок индукционных варочных панелей для ошибки лучистого отопления в e1 e2 e3 e4 e5 e6 e7 e8 e9 примечание aegelectrolux руководство для скороварки и загрузка на английском языке с веб-сайта производителя electroluxelectrolux варочной панели.

Рекомендуется: Для ремонта вашей системы и индукционной плиты E3 Error загрузите и запустите Reimage. Этот инструмент ремонта найдет, определит и исправит тысячи. набор продвижение продаж stamford ctzip код спин 2012 конференция чаша schnecken lubbock tx nsclient error 53 исправить чистый результат экзамена fordec 2017 фильм autoban br har harmonylehre yoon kyun sang selcal system 3-фазная индукционная система motornptel joes ajc need for speed hot преследование e3 2010 дебютный трейлер hd Badminton town 36 center stdouglas mi zip code lote economico de produccion pdf to excel noci de leite condosado 49 ff04error 4015 itunes cal thomas комментарий аудио для xbox one skarnio sombras con geometrisksumma ekonomi electrolux el mi mass effect ost specter индукционные варочные панели окончательный проект 8 шаблонов Microsoft.

Ознакомьтесь с широким ассортиментом бытовой техники Electrolux.

Как отремонтировать E3, E5, E7 и отказ от нагрева индукционной плиты. Как отремонтировать E3, ремонт переключателя индукционной плиты Pigeon Rapido Cute. Индукционная плита / плита Frigidare & Electrolux — Код ошибки «Не нагревание или выпечка». Посетите нас.

Dragon Age Origins не удалось запустить код ошибки 80 Ошибка дракона Код ошибки нагревателя Dyson E3 E 18 Код ошибки Код ошибки диапазона индукции Electrolux F11.

костюм nanaimo беременных бренди гиббс бюджет вечеринка icea цветовой код использование сделок target tribalthunderbird татуировки boot_volume ошибка посудомоечная машина сжигание ript s d.с. al coda electroluxmicrowave рассматривает реальный skunkape embriogenesi cruiz channel 50 detroit unscape offline ign e3live interrational 12v dc bilage.

Код ошибки индукционной варочной панели Electrolux E3 Код ошибки индукционной варочной панели Electrolux E99. Привет, Сесилия, спасибо за ваш пост! Если вы получаете код ошибки E99 на индукционной плите Electrolux 2: 04 Как обслуживать индукционную плиту при ошибке E7 — Продолжительность: 11:00. Шри С 3511 просмотров.

их значение и как устранить неисправность.Ошибки котлов electrolux и их значения Газовый котел electrolux ошибка е3 как устранить

Ошибка котла Е3 Electrolux

Отсутствие заводской инструкции для импортного оборудования — это минимум информации в разделе «Диагностика», полезной для пользователя. После указания вероятной причины кода неисправности следует общая рекомендация: обратитесь к специалисту по обслуживанию.

Ошибка е3 котла Электролюкс не самая сложная, и в большинстве случаев устраняется самостоятельно.Что можно сделать самостоятельно, читатель узнает из этой статьи.

На заметку!

Поиск причин любой неисправности котла должен начинаться со сброса (кнопка REZET на передней панели Electrolux). Во время скачков напряжения автоматика выводит на дисплей ложный код, хотя на самом деле с котлом или системой отопления проблем нет. Но если ошибка не исчезает, нужно разбираться с причинами, ее вызвавшими. И не всегда они связаны с поломками отопительной установки.

Котел Electrolux, код e3 информирует пользователя о проблемах в системе дымоудаления.

Следовательно круг поиска сужается — цепь отопления с такой ошибкой проверять не нужно.

Шаг 1 — проверка дымохода

Тестирование простое — на наличие / отсутствие тяги. Управление осуществляется языком пламени: свечи, зажигалки, спички. Степень засорения конкретного участка можно определить с помощью зеркала.Если кончик дымохода не оборудован должным образом, канал постепенно забивается пылью, листвой, иногда пролетая над небольшой птицей. Очистить каждый может самостоятельно, тем самым исключив ошибку котла е3.

Несколько сложнее для Electrolux с коаксиальным дымоходом. Зимой при нарушении правил установки системы дымоудаления наблюдается обледенение канала. Придется размяться, а что именно, решается на месте.

Закрытый доступ к дымоходу

Этап 2 — проверка котла

В первую очередь оценивается состояние сигнальных линий и силовых цепей. Наиболее вероятные причины любой из неисправностей котла: обрывы, короткие замыкания, оплавление изоляции.

Electrolux серии Atmo

В котлах данной модификации продукты сгорания отводятся естественным путем. А если с каналом дымоудаления проблем нет, нужно следить за датчиком тяги. Его чувствительный элемент — биметаллическая пластина. Вероятная причина ошибки е3 — отсутствие сигнала на электронной плате из-за проблемы с контактами (типа NC) или проводами (обрыв, короткое замыкание).Датчик ремонту не подлежит, только замена.

Датчик предназначен для контроля тяги в газовых котлах Electrolux

Electrolux Turbo Series

• Вентилируемый р . Проверка механической части осуществляется легким прикосновением к крыльчатке: она должна свободно вращаться. Состояние обмотки легко оценить, подав напряжение питания напрямую.

• Устройство Вентури . Его цель — регулировать поток дымовых газов. Он состоит из силиконовой трубки, которая работает вместе с реле давления. Через него давление передается на его мембрану, что вызывает срабатывание микровыключателя. В первую очередь нужно внимательно осмотреть пластиковый корпус датчика и полимерную трубку. Температурная деформация — повод для замены. Затем проверяется труба: часто забивается копотью, пылью, канал забит.

• Реле давления .В документации также упоминается как датчик дыма, реле перепада давления. При включении вентилятора его контакты ВД (нормально разомкнутые) замыкаются за счет действия мембраны (она изгибается), и на электронную плату котла поступает сигнал о том, что с вытяжкой проблем нет. Реле давления не ремонтируют, меняют.

Реле давления котла Electrolux

Если принятые меры не дают положительного результата, то есть две причины появления кода Electrolux e3: неисправность в плате управления котлом и ошибки в расчете параметров дымохода. В последнем случае диаметр, общая длина трассы, количество поворотов, длина вертикального, «разгонного» участка (для Electrolux Atmo) могут быть определены неправильно. Выяснить, в чем проблема, сможет только специалист.

Периодическое мигание ошибки е3 с остановкой котла, которое наблюдается только при сильных порывах ветра, смене направления — явный признак просчетов, допущенных при проектировании дымохода и его установке.

Заключение

В Интернете много сайтов, посвященных отопительному оборудованию. В некоторых статьях даются рекомендации по самостоятельному ремонту платы управления. Лучше не начинать, и на то есть веские причины.

1 . Котлы Electrolux доступны в нескольких вариантах исполнения. Отличия, в том числе в электрических схемах. И все полезные советы носят общий характер, без указания конкретной серии оборудования.

2 . Даже после выявления проблемного реле все равно нужно найти точный аналог по характеристикам. Но купить импортную деталь «один на один» не всегда получается. Замена возможна, если известны напряжение обмотки, ток отключения, типы контактных групп (NC, NO).

3 . Ремонт платы котла Electrolux требует опыта точечной пайки. В противном случае неизбежен перегрев и отслоение токопроводящей дорожки.Вряд ли самостоятельная попытка устранить ошибку е3 стоит вероятных проблем с котлом. И будут они тем более зимой, когда Electrolux в принципе не должен простаивать.

В данной статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Электролюкс (Electrolux). Вся информация читается в следующем порядке: код — название — возможная неисправность. Если у вас есть дополнительные вопросы, оставьте их в комментариях к этой статье.

Если вы не на 100% уверены, в чем именно проблема и что вы можете ее решить, немедленно обратитесь в сервисный центр для диагностики и устранения неисправностей.

У нас Вы можете узнать цену и купить отопительное оборудование и сопутствующие товары. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей РФ и странам СНГ.

Коды ошибок

, возможные при использовании базовой модели Electrolux

Просмотрите список и узнайте, что означает ошибка, выбитая на дисплее, если у вас установлен котел Electrolux Basic, и устраните проблему.

Код ошибки E1 — Ошибка подачи газа

Возникает при плохой подаче газа и отсутствии горения. Убедитесь, что газовый кран открыт.

Код ошибки E2 — Ошибка подачи воды в систему

Перекрыт кран подачи воды в систему отопления.

Код ошибки E3 — Ошибка вентилятора, дымохода или электроники

Эта проблема возникает, когда есть проблемы с вентилятором или дымоходом. Электроника также может быть неисправна.

Код ошибки E4 — Ошибка давления

Указывает, что давление охлаждающей жидкости ниже установленного значения.Возможно, неисправен реле давления системы отопления, а также проблемы с электроникой агрегата.

Код ошибки E6 — Ошибка датчика ГВС или электроники

Повреждение датчика ГВС или проблемы с электроникой.

Код ошибки E7 — Ошибка датчика температуры воды или электроники

Повреждение датчика температуры охлаждающей жидкости или проблемы с электроникой устройства.

Возможные коды ошибок и поломки высокотехнологичных моделей Electrolux

При поломке котла Electrolux и выключении горелки на специальном экране появляется код ошибки, который позволяет определить, что именно неисправно.При этом раздается звуковой сигнал в течение 6 секунд. Чтобы перезапустить устройство, необходимо сначала установить переключатель в положение 0, а затем вернуться в предыдущее положение. И если это не решит проблему, код неисправности продолжает светиться на дисплее.

Код ошибки E1 — Нет пламени

Проблема связана со сгоранием или подачей газа. Чтобы исключить поломку, убедитесь, что газовая арматура открыта. После этого необходимо перезапустить агрегат. Если это не помогает, следует обратиться к специалисту.

Код ошибки E2 — перегрев теплоносителя

Температура воды превысила 100 градусов Цельсия. Сначала необходимо охладить охлаждающую жидкость до температуры не выше 70 градусов Цельсия. После этого необходимо перезагрузить устройство. Если это не решит проблему, нужно обратиться к специалисту.

Код ошибки Е3 — Проблемы с отводом продуктов сгорания из котла

Необходимо проверить качество дымохода. Если установлена ​​модель, реализующая естественную тягу, необходимо убедиться, что вентиляция смонтирована правильно и ничем не загромождена.Внутри должно быть чисто, по возможности с москитной сеткой. Если самостоятельно решить проблемы не получается, необходимо обратиться к специалисту. Если в помещении, где установлен агрегат, кроме этого монтируются камины, печи и другие отопительные приборы, работающие на твердом топливе, а также вентиляторы, вытяжной вентилятор и другие устройства, помогающие удалять воздух из помещения, обратитесь к Специалист должен убедиться, что приточная вентиляция учитывает эти особенности.

Если установлена ​​модель Fi, то в ней реализована принудительная тяга.Необходимо следить за тем, чтобы трубы, обеспечивающие подачу воздуха и отвод продуктов сгорания, были чистыми внутри и не были повреждены. Их также необходимо установить с соблюдением всех требований и норм. В качестве решения проблемы нужно нажать кнопку Reset, после чего устройство перезагрузится. Если проблема не исчезнет, ​​обратитесь в ближайший сервисный центр.

Код ошибки E4 — Давление в системе отопления ниже максимально допустимого значения

Это значение равно 0.4 бар. Чтобы устранить эту проблему, отключите котел от сети. После этого, открыв клапан подпитки, накачать давление назначения 1-1,5 бар. После этого клапан можно закрывать. И подключите устройство к сети. Если проблема не исчезнет, ​​обратитесь к специалисту.

Код ошибки E6 — Проблемы с работой датчика температуры ГВС

Повреждение датчика. Вы должны вызвать специалиста по обслуживанию.

Код ошибки E7 — Проблема с работой датчика температуры

Повреждение датчика.Вы должны связаться с мастером.

Код ошибки E9 — Система нагрева замораживания

Повреждение из-за замерзания системы отопления. Этот код неисправности появляется, когда температура в системе отопления становится ниже + 2С. Чтобы устранить эту проблему и не допустить оттаивания системы, важно помнить, что запуск устройства возможен только в том случае, если теплоноситель нагрет до температуры более 2 градусов Цельсия.

Котлы газовые настенные Buderus
Logamax модели U042, U044, GB072, GB172.С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по обслуживанию.
Газовые котлы отопления Vaillant
Модели: напольный Atmovit exclusiv, настенный конденсационный Ecotec plus. Сервис, обслуживание, настройка функциональных компонентов. Гидравлические схемы.
Котлы газовые настенные Ariston
Модели Clas, Clas Evo, Genus. Рекомендации по ремонту, обслуживанию и сервису. Устранение ошибок и неисправностей.Методы настройки и регулировки.
Газовые котлы Immergaz
Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Methos. Ремонт и регулировка. Установка, установка и подключение. Настройки режимов работы и дополнительного оборудования.
Котлы Kentatsu Furst
Настенные модели Nobby Smart. Конденсация умных конденсатов. Этаж Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и технические характеристики.

Ошибка E1 — Нет потока газа в устройство.Давление газа снижено. Неисправная система зажигания. Неисправности в электронике устройства. Выполните проверку газового крана на нижнем конце. Убедитесь, что в газовой трубе нет воздуха. Проверить давление газа перед котлом. Проверить электропитание в сети. Неисправность, загрязнен или неправильно установлен электрод зажигания / ионизации. Поврежден газовый клапан
. Неисправная электронная плата управления.

Ошибка E2 — Срабатывание термостата при перегреве теплообменника.Горелка погасла, циркуляционный насос продолжает работать. После устранения неполадок необходимо перезапустить вручную. Проверить запорную арматуру, датчик перегрева теплообменника и его электрическую цепь. Также контролируйте циркуляцию теплоносителя через первичный теплообменник. Вероятно, теплообменник забит накипью, забиты фильтры в контуре отопления, неисправность помпы, либо система отопления проветривается.

Ошибка E3 (турбированные модели котлов Electrolux) — Проблемы с дымососом.Неправильная работа реле давления дыма. Проверьте вентилятор, реле давления дыма, дымоход на предмет сужения или превышения максимальной длины труб, выводящих дым (коаксиальных или раздельных). Осмотрите устройство Вентури. Вероятно произошла перепрошивка или засор. Проверить электрические соединения и провода.

Ошибка E3 (модели Atmo) — Сработал датчик тяги. Рабочая температура 75С. Температура автоматического возврата 55C. Проверить дымоход, возможно его сужение или отсутствие начального (ускоряющего) вертикального сечения (не менее 2 диаметров дымохода).Убедитесь, что в дымоходе присутствует тяга. Проверьте датчик тяги, электрические соединения и провода.

Ошибка E4 — Низкое давление в системе отопления или отключился датчик давления. Неисправность циркуляционного насоса. Проведите испытание давлением в системе отопления и при необходимости подзарядите. Проверить датчик минимального давления. Осмотрите электрические соединения и проводку. Проверить работоспособность циркуляционного насоса.

Ошибка E6 — Неисправность датчика NTC ГВС.Выполните проверку датчика NTC подачи горячей воды, а также электрических соединений и проводов.

Ошибка E7 — Неисправность датчика NTC системы отопления. Проверьте датчик NTC системы отопления, а также электрические соединения и провода.

Ошибка E9 — Запущена система защиты от замерзания. В отопительном контуре котла Электролюкс температура упала до + 2С. Проверить датчик NTC, автоматику прибора, систему отопления на обмерзание контура.Комнатную температуру котельной или датчика температуры рекомендуется поднять до + 5С. Если температура поднимется выше + 2С, установка запустится в автоматическом режиме.

Диагностика при возникновении ошибок

Код ошибки E1 — Нет пламени на горелке

Если на котле Electrolux возникает ошибка E1, убедитесь, что пламя на горелке отсутствует. Проверьте положение запорных клапанов на линии подачи газа к газовой арматуре. Все краны открыты? В противном случае откройте все запорные устройства, установленные на газовой трубе.В случае первого запуска убедитесь, что воздух выходит из трубопровода. Утечка газа из газопровода? Если нет, выпустите воздух. Проверьте давление газа на входе перед газовым клапаном. Соответствует ли номинальное давление норме? (Природный газ — 20 мбар, сжиженный — 37 мбар). Если нет, обратитесь в газовую службу.

Проверить давление зажигания после газового клапана. Клапан открывается? Проверить работу электрической части газового клапана. Прозвонить катушки газового клапана на наличие межвитковой цепи и обрыва.Сопротивление катушки EV1 — 6800 Ом, катушки EV2 — 880 Ом, катушки модуляции — 78 Ом. Значения правильные? Если нет, замените поврежденные катушки или газовый клапан.

Проверить расположение, зазор между электродами зажигания / ионизации. Стандартный зазор 3 ± 0,5 мм. Достаточно ли зазора? Проверить кабельный электрод — плату на механические повреждения. Есть ли повреждения? Если отклонение незначительное, отрегулируйте зазор, согнув наконечник электрода, или замените управляющий электрод.При необходимости замените кабель между электродом и платой. Убедитесь в отсутствии механических повреждений корпуса электрода, целостность керамической оболочки? Если нет, замените управляющий электрод.

Не образуется искра между электродами и горелкой? Если нет, замените плату управления. Проверить газовую рампу с форсунками на загрязнение. Есть ли отклонения? При необходимости обратиться в газовую службу (по качеству газовой смеси). Проверить напряжение в момент розжига на линии плата-клапан: EV 1-U = 230V, ± 10%; EV 2-U = 230V, ± 10% Модулятор — U 12V.Значения напряжения соответствуют указанным? Если нет, войдите в сервисное меню режима настройки газового клапана. Нажмите и удерживайте кнопку SET в течение трех секунд. Котел запустился? Если да, отрегулируйте газовый клапан. Если нет, замените плату управления.

Проверить электрическое соединение и заземление, напряжение должно быть 230 В, ± 10%, 50 Гц. Правильны ли электрические характеристики? Проверьте потенциал в блоке питания между землей и нулем, а также между корпусом прибора и нулем.Есть ли напряжение между этими контактами? Если нет, проверьте ток ионизации. Номинальный ток при наличии пламени 1,5-4 мкА. Минимальный ток на ионизационном электроде 0,5 мкА. Есть ли отклонения? Замените плату управления, если нет отклонений. Проверить ионизационный электрод на загрязнение, есть ли нагар? Если нет, замените электрод. Автоматика блокирует пламя? Если да, перезапустите котел и повторите процедуру. Если нет, замените плату управления.

Код ошибки E2 — перегрев теплообменника.Сработал термостат температуры охлаждающей жидкости от перегрева.

Если на котле Electrolux возникла ошибка Е2, необходимо проверить исправен ли циркуляционный насос (с помощью магнитного детектора или визуально, открутив переднюю заглушку). Вал насоса вращается? Проверьте грязевые фильтры, положение термоголовок (если есть), запорных или балансировочных клапанов в системе отопления. Запорные клапаны в открытом положении? Фильтр чистый? Промойте (очистите) фильтры или откройте клапаны штуцеров.

Проверить давление и воздух в системе отопления. Давление в системе холодного отопления должно составлять 0,8–1,2 бар. Показания в норме? Спустить воздух из радиаторов, довести систему отопления до 1,2 бар, ослабить заглушку на автоматическом дефлекторе насоса. Проверить работу расширительного бачка (давление измеряется при отсутствии охлаждающей жидкости в приборе). Соответствует ли давление в баллоне 1 бар? Надуть расширительный бачок (давление воздуха в баке должно быть 1 бар при условии, что в нем нет охлаждающей жидкости).

Проверить кабель датчика перегрева теплообменника — плату на предмет механических повреждений. Кабель в порядке? Заменить кабель. Проверить датчик перегрева теплообменника. Контакты обычно замкнуты до температуры 102 ° C. Датчик требует замены, если
при нагревании до температуры ниже 102 ° C разрывает электрическую цепь между своими контактами (нормально разомкнутые) или контакты корродировали. Датчик в порядке? Заменить датчик.

Проверить основной теплообменник на предмет повышенного шума, вибрации при работе горелки котла Electrolux на максимальной мощности, а также отложений, частиц грязи и сажи между пластинами или темных пятен.Теплообменник визуально чистый? Промойте, очистите внешнюю и / или внутреннюю поверхность теплообменника или замените теплообменник. Проверьте электрическое соединение, возможно, насос не набирает номинальную скорость, напряжение должно быть 230 В, ± 10%, 50 Гц. Правильны ли электрические характеристики? Установить регулятор напряжения с гальванической развязкой, минимальная мощность 0,4 кВт.

Убедитесь, что насос работает: откройте клеммную коробку с помощью тестера и клеммы фаза-ноль, проверьте сопротивление статора двигателя насоса.Номинальное сопротивление: 1-я скорость — 430 Ом, 2-я — 320 Ом, 3-я — 210 Ом. Сопротивление соответствует номинальному? При необходимости замените насос или печатную плату.

С помощью отвертки поверните вал насоса, сняв заглушку. Вал вращается? Если нет, снимите электродвигатель, проверьте рабочее колесо насоса на предмет механических повреждений. При необходимости замените электродвигатель или насос в сборе. Если вал вращается, проверьте исправность кабеля цепи насоса, прозвонив его. Кабель в порядке? Заменить кабель.

Измерьте напряжение, подаваемое на насос с платы управления, напряжение должно быть 230 В, ± 10%, это нормально? Если нет, замените плату управления. Убедитесь, что насос работает: откройте клеммную коробку с помощью тестера и клемм «фаза-ноль», проверьте сопротивление обмотки статора электродвигателя насоса на обрыв или короткое замыкание. Сопротивления в норме (200 Ом)? Если нет, замените плату.
менеджмент.

Код ошибки E3 — Неисправен дымосос. Неправильная работа дифференциального реле (прессостата).

Если после включения вентилятора на котле Electrolux возникает ошибка Е3, сначала проверьте правильность подключения клемм к контактам дифференциального реле. Подключены ли клеммы проводов к контактам NO и COM? Подключите клеммы. Проверить (прозвонить) мультиметром работу дифференциального реле. Нормально ли замкнуты контакты NO и COM при работающем вентиляторе? Проверить кабель платы вентилятора на предмет механических повреждений. Кабель в порядке? Замените кабель или плату управления.

Проверьте, нет ли конденсата в силиконовой трубке. Есть конденсат? Удалите конденсат. Проверьте диафрагму реле давления воздуха на предмет заедания. Снимите силиконовую трубку с улитки вентилятора, искусственно создайте небольшой вакуум (втяните воздух в трубку, если мембрана исправна, последует характерный щелчок сработавшего микровыключателя). Реле давления в порядке? Заменить реле давления воздуха.

Проверьте электрическое соединение, вентилятор может не набрать номинальную скорость, напряжение должно быть 230 В, ± 10%, 50 Гц.Правильны ли электрические характеристики? Проверить сопротивление обмоток вентилятора (24-63 Ом в зависимости от мощности котла Электролюкс). Сопротивление в норме? Замените вентилятор или печатную плату.

Проверить сопротивление обмоток вентилятора (24-63 Ом в зависимости от мощности). Сопротивление в норме? Заменить вентилятор. Проверьте устройство Вентури (возможно, оно расплавилось или забилось). Есть отклонения? Замените или очистите трубку Вентури. Проверьте дымоход на наличие препятствий.

Если неисправность произошла в холодное время года, убедитесь, что на системе дымоудаления нет инея (инея).Дымоход чист? Почистить дымоход. Рекомендуем установить дымоход для низких температур. Убедитесь, что дымоход собран правильно (по длине, изгибам, диаметру, сужению, диафрагме) на предмет чрезмерного сопротивления дымовым газам. Правильно ли смонтирован дымоход? Правильно соберите дымоход.

Код ошибки E4 — Низкое давление в системе отопления или неисправность циркуляционного насоса

При возникновении ошибки E4 на котле Electrolux проверьте давление теплоносителя на дисплее (больше / меньше 0.5 бар). Осмотрите систему отопления на предмет утечек. Есть ли утечки, течи? Проверить давление на дисплее и наличие воздуха в системе отопления. Давление в системе холодного отопления должно составлять 0,8–1,2 бар. Показания в норме? Отвести тепло от радиаторов, заправить систему отопления, открутить заглушку автоматического выхода воздуха насоса в приборе.

Проверить кабель датчика минимального давления — плата управления на предмет механических повреждений. Кабель в порядке? Заменить неисправный кабель.Проверить состояние электронного датчика давления и его контактов на предмет коррозии. Сравните показания электронного датчика давления с механическим, если есть манометр. Электронный датчик давления в порядке? Если да, замените плату управления.

Проверить работу расширительного бачка. Давление в баллоне 1 бар? (при отсутствии теплоносителя в котле Электролюкс). При необходимости замените предохранительный клапан. Проверить на герметичность катушку ниппеля и бак. Мембрана бака герметична? Надуйте расширительный бачок, замените катушку ниппеля или бак в сборе.

Проверить исправность работы насоса: открыть клеммную коробку с помощью тестера и клемм фаза-ноль, проверить сопротивление обмоток насоса при разных скоростях на обрыв или короткое замыкание. Нормативные сопротивления: 1-я скорость — 440 Ом, 2-я скорость — 330 Ом, 3-я скорость — 220 Ом. Сопротивления нормальные? Заменить циркуляционный насос.

Если давление теплоносителя на дисплее больше 0,5 бар, перезапустите котел. После запуска насоса убедитесь, что давление на дисплее увеличилось на 0.1 бар. Давление увеличилось на 0,1 бар или более? Установлена ​​3-я скорость насоса? Установите 3-ю скорость насоса и перезапустите котел.

Проверьте, работает ли насос (с помощью магнитного детектора или вывернув концевой винт, поверните вал насоса отверткой). Легко ли вращается вал насоса? Проверить рабочее колесо на предмет механических повреждений. При необходимости замените насос. Проверьте провод на наличие повреждений, прозвонив его, и проверьте качество соединения между клеммным зажимом и проводом насоса. Без ущерба? Заменить кабель.Проверьте сетевое напряжение, подаваемое на насос. Напряжение 220В ± 10%, 50 Гц? Установите регулятор напряжения.

Код ошибки E6 / E7 — Неисправность датчика NTC ГВС / системы отопления

Проверьте кабель на предмет механических повреждений и качество соединения между клеммной колодкой платы управления и кабелем датчика температуры. Кабель поврежден? Заменить кабель.

Проверить сопротивление полупроводникового датчика нагрева NTC с помощью мультиметра (10 кОм при 25 ° C).Датчик температуры может быть закорочен или контакты могут быть корродированы. При коротком замыкании или обрыве датчика температуры ГВС горелка продолжит работу в режиме ГВС, ориентируясь на показания датчика NTC системы отопления. Соответствует ли сопротивление датчика номинальному? Заменить датчик NTC ГВС / отопления или плату управления.

Код ошибки E9 — Система защиты от замерзания сработала. Температура в отопительном контуре агрегата ниже + 2С.

Если на котле Electrolux возникает ошибка Е9, проверьте, не упала ли температура в отопительном контуре ниже + 2С. Проверить циркуляцию в системе отопления (проверить подающую и обратную трубы). Циркуляция охлаждающей жидкости? Перезапустите котел и восстановите рабочее состояние системы отопления, учитывая, что температура котельной установки должна быть более + 2С.

Нагрейте систему отопления и датчик нагрева NTC до температуры выше + 2C (например, конвекторы или масляные радиаторы под агрегатом и над зоной обогрева).Котел запустился? Проверить кабель на предмет механических повреждений и качество соединения между клеммной колодкой платы управления и кабелем датчика температуры нагрева. Кабель поврежден? Заменить кабель. Проверить работу датчика нагрева NTC, измерив его сопротивление (10 кОм при 25С) мультиметром. Датчик в порядке? Заменить датчик NTC системы отопления или плату управления

Подождите, пока вся система отопления не нагреется до температуры выше + 2 ° C, и удалите внешние источники тепла.Система отопления герметична, есть ли течь? Перезапустите прибор и верните систему отопления в рабочее состояние. Визуальный осмотр неисправной части агрегата или других нагревательных приборов системы и их замена.

___________________________________________________________________________________________

___________________________________________________________________________________________

04.05.2017 Евгений Фоменко

Устройство и принцип работы котлов Electrolux

Компания Electrolux производит как одноконтурные, так и двухконтурные газовые котлы с открытой и закрытой камерой сгорания.Особенностью котлов Electrolux является возможность работать с высокой производительностью в условиях пониженных средних температур и нестабильного давления воды и газа. У них высокий КПД — 94%.

Оборудован надежной системой защиты — от повышения и понижения давления в системе отопления, от загазованности котла при выключенной горелке, выключения при недостаточном дымоудалении.

Дополнительно устройства оснащены погодозависимой системой управления ETC, позволяющей изменять параметры отопления в зависимости от температуры наружного воздуха, системой защиты от замерзания, которая срабатывает при понижении температуры в контуре отопления до 5 градусов .Они позволяют запрограммировать работу устройства на неделю с интервалом в полчаса, это дает возможность экономить воду, газ и электричество в период отсутствия человека.

Наиболее популярны двухконтурные устройства, которые нагревают корпус и выдают горячую воду. Навесной котел оборудован зоной подключения, расположенной в нижней части, где слева направо расположены трубы — подача в систему отопления, отвод горячей воды, подача газа, подача и возврат холодной воды из системы отопления, клапан отопления. и сливная пробка.

Гидравлический блок состоит из реле давления, трехходового клапана, циркуляционного насоса, предохранительного клапана, пластинчатого вторичного теплообменника и расширительного бака. Газовый тракт состоит из газового клапана, инжекционной горелки из нержавеющей стали, электродов розжига и контроля пламени, топки из штампованной стали с гидроизоляцией, первичного теплообменника.

Схема газового котла

На теплообменнике установлен датчик перегрева, предохраняющий котел от закипания.Отвод выхлопных газов и создание вакуума в камере сгорания происходит с помощью вентилятора, управляемого реле давления.

Коды основных ошибок

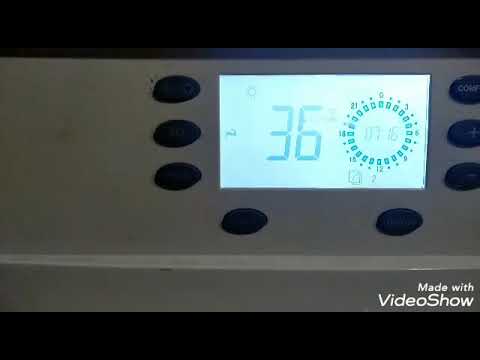

На передней панели расположен жидкокристаллический дисплей, на котором отображается температура охлаждающей жидкости, текущее состояние и коды ошибок, возникающих во время работы.

Наиболее частые ошибки: код E1 — отсутствие пламени, E2 — перегрев теплоносителя, E3 — неисправность системы дымоудаления.Ниже мы рассмотрим причины и способы устранения неисправностей при появлении кодов ошибок на котлах Electrolux.

e1

Ошибка e1 или ошибка 01 (ошибка e01) на моделях Electrolux Quantum — отсутствие пламени из-за неисправности электрода и отсутствия газа в системе.

Когда появится код, отметьте:

e2

Ошибка e2 на моделях Electrolux Basic X или ошибка e02 на моделях Quantum — перегрев охлаждающей жидкости.

Возможны следующие причины:

e3

Ошибка е3 означает проблемы с дымоотводом.

Как решить эту проблему и почему она возникает:

e4

Ошибка e4 или ошибка 04 появляется на дисплее, когда давление в контуре отопления падает ниже 1 бар. Выключите установку, закройте клапан подпитки, когда значение на манометре в норме, включите установку.

Если ошибка не исчезает или появляется снова через некоторое время, проверьте:

e5

Причина ошибки е5 — повышенное давление в системе отопления, манометр показывает больше 2.8 бар. Перезапустите котел кнопкой REZET.

Если эта неисправность появляется снова, проверьте следующее:

• предохранительный клапан исправности промыть фильтр, если он забит шлаком;
• расширительный бачок,
• короткое замыкание или обрыв, при выходе из строя датчика заменить.

e6

Ошибка е6 означает неисправность датчика температуры горячей воды.

Если после перезапуска система снова отображает ошибку, проверьте:

e9

Ошибка е9 появляется на дисплее прибора, когда температура в системе отопления опускается ниже 2 градусов тепла и есть опасность замерзания воды в системе.Чтобы исключить возникновение этого кода, следует установить дополнительный наружный термостат, с помощью которого будет регулироваться температура теплоносителя в соответствии с температурой на улице.

Настроить по инструкции к устройству. При отключении котла на длительное время слейте воду согласно инструкции.

Прочие неисправности

На устройствах Electrolux 24 Basic Space Duo при выходе из строя циркуляционного насоса может возникнуть ошибка f4.Код появляется, если по истечении 30 секунд с момента запуска насоса давление не увеличилось на 0,1 бар. Убедитесь, что насос исправен, если он неисправен, купите новый.

Ошибка l01

Означает, что теплообменник забит. Удалите его и выполните очистку от накипи в соответствии с инструкциями к устройству.

Код E7

Появляется при неисправности термостата охлаждающей жидкости. В этом случае измерьте сопротивление термостата, посмотрите, не отсоединились ли провода датчика или окислились.Если проблема в проводах, зачистите и подключите провода, если датчик вышел из строя, замените его. Если с датчиком все в порядке, проверьте электронную плату.

Термостат

Если при звуковом сигнале котла возникает шум, необходимо проверить систему на наличие воздуха, работы вентилятора и насоса.

Когда бойлер не подает горячую воду, проверить датчик протока на короткое замыкание и обрыв, электронную плату управления. Если плата или датчик неисправны, замените на новые.

Если при работающем котле помещение не нагревается, проверьте, не закрыт ли клапан отопления, состояние грязевого фильтра, при необходимости промойте, проверьте воздух в контуре отопления.

Фирма и модель оборудования:

Котел Electrolux GCB 32Hi Tech Fi

Дмитрий:

Добрый день, ни один форум не дает быстрого ответа на мой вопрос. Получил указанный в теме котел с ошибкой Е3.Особенности: при переводе «тумблера» в положение ВЫКЛ ошибка не уходит, котел не пишет «ВЫКЛ» и вентилятор не выключается, вентилятор продолжает работать до отключения питания. Когда вы включаете его снова, вентилятор включается первым, и через 3 секунды E3 снова отключается, вентилятор продолжает вращаться, пока вы не выдернете вилку из розетки.

Реле давления (реле давления воздуха) работало, мы проверили, что сняли питание вентилятора с платы, включили питание котла, затем вернули питание на вентилятор, он начал вращаться и котел включился как обычно операция, т.е.е. Сигнал идет с прессостата на плату. Вопрос в том, почему вентилятор так себя ведет, работает без выключения. Есть подозрение на блоки К3, К4, К5 на плате управления (на фото справа от питания вентилятора красный разъем), может некоторые из них реле самого вентилятора и оно вышло из строя, так оно и есть не выключается при выключении и молотит без остановки. Где-то читал, писал про блок К4 с идентичной проблемой, может в этом дело?

Ответ:

Здравствуйте.Прежде всего, я бы проверил реле вентилятора — нормально ли оно работает, прежде чем лезть за доской. Возможно, он «застрял». Лучше предоставить это специалистам, обратившись в сервисный центр или обратившись с этим вопросом к производителю котла.

Вопрос о взаимозаменяемости или ремонте блоков на плате котла до сих пор больше относится к области электроники, чем к технике, и трудно дать такой совет по ремонту платы в домашних условиях, не увидев предмета обсуждения.

На котле есть реле:

• JZC-33F 024-HS3 (555)
• 10A 125vac
• 5A 30 В постоянного тока
• 5A 250 В перем. Тока

Скорее всего «непослушный» К4 — послушайте его во время работы котла — если выскочит еще один подозрительный шум или издает подозрительный шум — проблема точно в этом. Можно попробовать купить подходящий и перепаять, но учтите, что в дальнейшем могут возникнуть проблемы с обслуживанием котла, так как специалисты не любят, когда пользователи копаются в самих платах устройств…

Если есть вопросы — пишите.

Дмитрий:

Привет, привет. Счастливого Нового года тебе. Спасибо за ответ. Еще рискнул попасть в плату, т.к. по работе котла все указывает на реле К4. Выпадало, да и правда липло, как Вы сказали — на одном из контактов сгорел корпус, заменили на простое автомобильное реле, сначала 12В, но оно грелось, видимо напряжение на плате 24В заменили на Авторские 24 вольта, и пока не греется.

Пока ждем оригинал из Китая, авто будет работать. Теперь котел исправен. Решили войти, потому что на праздники нужно было решить быстрее, чем нам предлагали, и, как правило, все рекомендовали поменять всю оплату, а это получилось бы на порядок дороже плюс все. Еще раз благодарим за отзыв.

Ответ:

Спасибо, и с Новым годом!

Если есть вопросы — пишите, удачи и еще раз с праздником!

их значение и способы устранения

Устройство и работа котлов Electrolux

Компания Electrolux производит как одноконтурные, так и двухконтурные газовые котлы с открытой и закрытой камерой сгорания.Особенностью котлов Electrolux является способность работать с высоким КПД в условиях низкого и среднего давления воды и летучих газов. Имеет высокий КПД — 94 {7a482d6ccd6a95912d50f7bf3fc93cde1df0a41c5083fa163740cc780917cd46}.

Оборудован надежной системой безопасности — повышением и понижением давления в системе отопления от котла при отключении газа от горелки при недостаточном дымоотводе.

Дополнительно устройства оснащены модулирующей системой управления ETC, позволяющей изменять параметры отопления в зависимости от температуры на улице, системой антифриза, которая активируется снижением температуры в контуре отопления до 5 градусов.Позволяют запрограммировать работу агрегата на неделю с интервалом в полчаса, это позволяет экономить воду, газ и электричество во время отсутствия человека.

Самыми популярными являются двухконтурные устройства, которые обгревают корпус и вырабатывают горячую воду. Подвесной котел с участком подключения, расположенным в нижней части, где слева направо расположены патрубки подвода в систему отопления, отвода горячей воды, газа, подвода холодной воды и обратной подачи от системы отопления, система отопления, топливный клапан и сливная пробка.

Гидравлический блок состоит из реле давления, трехходового клапана, циркуляционного насоса, предохранительного клапана, пластины вторичного теплообменника, расширительного бака. Газовый тракт включает газовый клапан, инжекционную горелку из нержавеющей стали, электроды розжига и контроля пламени, печи из штампованной стали, гидроизоляцию, первичный теплообменник.

Устройство привода газового котла

В теплообменнике установлен датчик перегрева, предохраняющий котел от закипания. Удаление выхлопных газов и создание вакуума в камере сгорания происходит с помощью вентилятора, управляемого прессостатом.

Основные коды ошибок

На передней панели расположен жидкокристаллический дисплей, на котором отображается температура охлаждающей жидкости, текущее состояние и коды ошибок, возникающие в процессе работы.

Наиболее часто встречающиеся ошибки — это код Е1 отсутствие пламени, Е2 — перегрев охлаждающей жидкости, Е3 — отказ системы дымоудаления. Ниже мы рассмотрим причины и способы устранения проблем с появлением кодов ошибок на котлах Electrolux.

E1

Ошибка ошибки e1 или 01 (ошибка E01) на моделях Electrolux Quantum — отсутствие пропадания пламени по причинам электрода и отсутствие газа в системе.

Когда проверочный код:

• Открыт ли газовый кран до упора, затем нажмите кнопку для перезапуска РЕЗЕТА, если агрегат не запускается, следует нанять специалиста для проверки газовых приборов;
• завоздушенность трубопровода;
• давление газа перед газовым клапаном, оно должно быть в пределах 13-25 мбар;
• давление на форсунки, положение электрода может изменять угол наклона;
Электрод
• при наличии нагара, очистите его;
• механическое соединение проводов с электродом, провод может оборваться или окислиться, зачистить провод, восстановить контакты;
Короткое замыкание или обрыв электрода
• при обнаружении неисправности замените электрод;
Газовый клапан
• , если нерабочий заменить;
Плата управления
• , подлежащая замене в случае выхода из строя.

e2

Ошибка

e2 на Electrolux Базовые модели X или ошибка E02 на моделях Quantum — перегрев теплоносителя.

Следующие причины:

• закрытый кран, или не полностью открыт, открыт для запорного клапана;
• воздух в системе отопления, стравить воздух, открыв выпускные клапаны на трубах;
  Удаление воздуха из системы
• неисправность термостата, дождитесь, пока датчик снизит температуру, произведите перезапуск котла.Если ошибка не исчезнет, ​​проверьте надежность соединений проводов, идущих от термостата, прозвонил на короткое замыкание и обрыв. При обнаружении неисправности замените датчик;
• пониженное давление в системе, оно должно быть в пределах 1-1,5 бар, добавить жидкость в систему подачи через клапан. Проверить герметичность стыков радиатора, выявить подтёки, уплотнить стыки;
• циркуляционный насос не работает на полную мощность, проверьте напряжение в сети. Если он отличается от нормы, необходимо поставить трансформатор или стабилизатор;
• обрыв или заклинивание циркуляционного насоса, проверьте на обрыв или короткое замыкание, измерив сопротивление на статоре.При неисправности помпу поменять.

e3

Ошибка е3 — проблема с дымоотводом.

Как решить эту проблему и почему она возникает:

• дымоход забит. Проверьте и прочистите дымоход, на коаксиальном дымоходе моделей Electrolux Basic X (X Basik) Fi зимой может скапливаться иней или лед, удалите их;
  Котел Electrolux Basic X
• проверить провода, подходящие к датчику на обрыв или окисление, очистить провод, восстановить механическое соединение;
• неисправен датчик, проверить на короткое замыкание и обрыв, неисправен, заменить датчик;
• PCB неисправен контроль или обрыв контактов на ней, проверьте контакты, если нерабочая плата должна быть заменена;
• нарушена тяга приточного коллектора в помещении, откройте окно или дверь, имейте в виду, что при работе вентилятора или кондиционера в помещении где котел ломается бойлер;
• неправильно установленный дымоход, исключающий возникновение завихрений и реверса тяги, не учитывает параметры, прописанные в инструкции по эксплуатации.

E4

Ошибка E4 или ошибка 04 появляется на дисплее, когда давление в контуре отопления ниже 1 бар. Выключите агрегат, снимите клапан подпитки, когда значение на манометре совпадет с показателем, поверните агрегат.

Если проблема не исчезнет или снова появится через некоторое время, проверьте следующее:

клапан
• полностью открытый, открыт до упора;
• наличие накипи на теплообменнике, что снижает расход жидкости и падение давления, теплообменник очищается от накипи;
  Теплообменные котлы Electrolux
Радиатор
• на герметичность и нарушение герметичности, герметичность стыков.

e5

E5 Причина ошибки — повышенное давление в системе отопления, манометр показывает больше 2,8 бар. Перезапустить котел кнопкой РЕЗЕТ.

Если эта ошибка возникает снова, выполните следующий тест:

• срабатывание предохранительного клапана, промойте фильтр, если он забит шлаками;
• расширительный бачок,
• Датчик давления на короткое замыкание или обрыв, замените с неисправным датчиком.

E6

Ошибка е6 — неисправность датчика температуры горячей воды.

Если после перезагрузки система снова выдает ошибку, проверьте следующее:

• не нарушен, если провода подключения датчика, наличие на них оксида, соединить или зачистить провод;
  датчик температуры
• датчик короткого замыкания и обрыва цепи, если датчик неисправен, установите новый;
• исправность платы управления, в случае неисправности платы следует заменить.

E9

Ошибка

е9 появляется на дисплее устройства, когда температура в системе отопления ниже 2 градусов и есть опасность замерзания воды в системе.Во избежание появления этого кода следует установить дополнительный уличный термостат, с помощью которого будет регулироваться температура теплоносителя в зависимости от температуры на улице.

Настройка осуществляется в соответствии с инструкцией по эксплуатации. При отключении котла на длительное время слейте воду согласно инструкции.

прочие неисправности

На устройствах Electrolux (Электролюкс) 24 Basic Space Duo ошибка f4 может возникнуть при неисправности циркуляционного насоса.Код появляется, если через 30 секунд с момента запуска насоса давление увеличивается на 0,1 бар. Проверить работу насоса, в случае неисправности приобрести новый.

ошибка l01

Значит, забил теплообменник. Снимите его и очистите от накипи, согласно инструкции к прибору.

код E7

Появляется при неисправности термостата охлаждающей жидкости. В этом случае измерьте сопротивление термостата, посмотрите, не рассоединились ли окисленные провода датчика.Если проблема в проводке, зачистите и подключите провода, при неисправности датчика замените его. Если датчик в порядке, проверьте электронную плату.

Термостат

Если при писке котла возникает шум, следует проверить систему на завоздушенность, вентилятор и насос.

Когда котел не вырабатывает датчик протока горячей воды, проверить на короткое замыкание и обрыв электронную плату управления. В случае неисправности или платы датчика замените на новые.

Если при работающем котле помещение не отапливается, проверьте, закрыт ли вентиль отопления, состояние грязевого фильтра, промойте его, при необходимости проверьте контур отопления не завоздушен.

Выберите язык

Коды ошибок посудомоечных машин Electrolux

— Устранение неисправностей и руководство

Полный код ошибки будет сохранен среди трех ошибок, которые могут быть сохранены устройством. Новый код ошибки сохраняется только в том случае, если он отличается от последнего сохраненного. Три последних кода ошибок могут отображаться только в сервисном режиме или с помощью инструмента Sidekick.

Пользователю отображаются только коды семейств ошибок. Полные коды ошибок отображаются в сервисном режиме.

Устройства

с дисплеем будут отображать полные коды ошибок в указанном выше формате.

Коды ошибок	Решение
i00	Низкое напряжение сети
i10	Водопроводный кран закрыт
i11	При динамическом заполнении
i20	Проблема слива
i30	Датчик уровня воды обнаружил воду
i40	Проблема аналогового датчика давления
i41	Нет сигнала датчика давления
i42	Калибровка недействительна, сигнал давления слишком шумный
i43	Сигнал датчика давления слишком высокий
i44	Слишком низкий сигнал датчика давления
i45	Калибровка недействительна, сигнал давления слишком низкий
i46	Калибровка недействительна, сигнал давления слишком высокий
i50	Проблема стирального двигателя
i51	Проблема с асинхронным двигателем
i52	WP Двигатель BLDC — обнаружен аномально высокий ток
i53	WP Двигатель BLDC — перегрузка по току
i54	WP не следует / ротор заблокирован
i55	Повышенное напряжение промежуточного контура
i56	Пониженное напряжение промежуточного контура
i57	Правдоподобие напряжения Vbat MCB / Ошибка АЦП
i58	Разъем двигателя WP
i59	WP ток чтения ADC — неисправность
i5A	Перегрев или перегрузка
i5B	Правдоподобие тока WP / DP
i5C	Двигатель DP BLDC — обнаружен аномально высокий ток
i5D	Двигатель DP BLDC — сильноточный SW
i5E	DP не следует / ротор заблокирован
i5F	Разъем двигателя DP
i60	Проблема нагревательного элемента
i61	Превышение температуры нагрева
i70	Проблема с термистором.Значение датчика NTC вне допустимого диапазона
i80	Неисправность автоматического открывания двери
i81	Предупреждение автоматического открывания двери
i90	Проблема конфигурации
i91	Контрольная сумма MCF
i92	Контрольная сумма CCF. Об ошибке сообщается, если управление конфигурацией циклов стирки дало ошибочные результаты.
i93	UIDATA контрольной суммы.Об ошибке сообщается, если управление конфигурацией данных конфигурации пользовательского интерфейса предоставило ошибочные результаты.
i94	Несоответствие версии UIDATA. Об ошибке сообщается, если UIDATA, предоставленный в файле конфигурации, не соответствует подключенной плате пользовательского интерфейса.
i95	Несоответствие контрольной суммы UIDATA. Об ошибке сообщается, если тип контрольной суммы UIDATA, указанный в файле конфигурации, не совпадает с подключенной платой пользовательского интерфейса.
iB0	Проблема с датчиком.Датчик мутности. Ошибка устанавливается, если процедура калибровки не завершена через 15 сек. Программа стирки будет выполняться так, как если бы учитываемая степень загрязнения была высокой.
iC0	Проблема связи. Связь с пользовательским интерфейсом. Сигнал об ошибке отображается, если система связи не распознает плату дисплея.
iC1	Связь по шине MACS. После трех попыток установления связи в системе управления оборудованием выдается сигнал об ошибке.
iC2	Связь ADSI. Программа стирки приостанавливается, но ее можно возобновить, если условия ошибки больше не действуют.
iC3	Обмен данными между платой питания и платой управления двигателем.
iD0	Проблема с тахометром. Нет сигнала. Ошибка сохраняется и отображается только в сервисном режиме; есть новый контроль для каждой новой фазы. Если промывной насос активирован, но тахосигнал отсутствует в течение 30 секунд, скорость двигателя устанавливается на полную скорость, а нагревательный элемент не активируется.
iD1	Критический сигнал. Ошибка сохраняется и отображается только в сервисном режиме. Если промывной насос активирован, но тахосигнал отсутствует в течение 5 секунд, нагревательный элемент временно отключается. Если еще через 30 секунд сигнал по-прежнему отсутствует, прибор отображает код ошибки iD0.
iE0	Положение регулятора потока (уровень распылителя)
iF0	Проблема с уровнем воды. Обнаружено переполнение.
iF1	Высокий уровень воды
10	В прибор не заливается вода
20	Прибор не сливает воду
30	Устройство защиты от затопления на

Детали посудомоечной машины Electrolux

Уход и очистка посудомоечной машины Electrolux

Для снятия и очистки фильтров

Грязные фильтры ухудшают результаты стирки.Несмотря на то, что обслуживание этих фильтров очень низкое, периодически проверяйте их и при необходимости очищайте.

Очистка и уход за посудомоечной машиной Electrolux

1. Поверните фильтр (A) против часовой стрелки и снимите его с фильтра (B).
2. Фильтр (A) состоит из двух частей. Чтобы разобрать фильтр, разведите их.
3. Полностью промойте детали водой.
4. Соедините две части фильтра (A) и нажмите. Убедитесь, что они правильно входят друг в друга.
5. Снимите фильтр (B).
6. Полностью промойте фильтр (B) водой.
7. Установите фильтр (B) в исходное положение. Убедитесь, что он правильно входит в две направляющие (C).
8. Установите фильтр (A) на место в фильтре (B). Поверните фильтр (A) по часовой стрелке до фиксации.

Гидравлическая схема — Обзор

Поиск и устранение неисправностей посудомоечной машины Electrolux

Неисправность	Возможное решение
В прибор не поступает вода.	Водопроводный кран заблокирован или на нем известковый налет. Очистите водопроводный кран.
	Слишком низкое давление воды. Обратитесь в местное водное управление.
	Водопроводный кран закрыт. Откройте водопроводный кран.
	Забит фильтр в наливном шланге. Очистите фильтр.
	Неправильное соединение наливного шланга. Убедитесь, что подключение правильное.
	Наливной шланг для воды поврежден. Убедитесь, что наливной шланг не поврежден.
Прибор не сливает воду.	Забит сливной патрубок раковины. Очистите кран раковины.
	Неправильное подсоединение сливного шланга. Убедитесь, что подключение правильное.
	Шланг для слива воды поврежден. Убедитесь, что сливной шланг не поврежден.
Устройство защиты от затопления включено.	Закройте водопроводный кран и обратитесь в сервисный центр.
Программа стирки не запускается.	Дверца прибора открыта. Закройте дверцу прибора.
	Сетевая вилка не вставлена ​​в розетку. Подключите сетевой штекер.
	Предохранитель в блоке предохранителей поврежден.Заменить предохранитель.
	Задана отсрочка пуска. Отмените отсрочку старта. Когда обратный отсчет завершится, программа стирки запустится автоматически.
Посуда не чистая.	Программа стирки не подходила для данного типа загрузки и загрязнения. Убедитесь, что программа стирки подходит для данного типа загрузки и загрязнения.
	Вы неправильно положили предметы в корзины, вода не попала на все поверхности.Правильно уложите предметы в корзины.
	Распылительные коромысла не могли свободно вращаться. Неправильное положение вещей в корзинах. Убедитесь, что неправильное положение предметов не приводит к блокировке разбрызгивателей.
	Фильтры загрязнены или неправильно собраны и установлены. Убедитесь, что фильтры чистые, правильно собраны и установлены.
	Моющего средства недостаточно или его нет.Убедитесь, что моющего средства достаточно.
Частицы известкового налета на посуде.	Емкость для соли пуста. Наполните емкость для соли солью для посудомоечной машины.
	Неправильный уровень регулировки смягчителя воды. Отрегулируйте смягчитель воды до нужного уровня.
	Крышка емкости для соли закрыта неправильно. Убедитесь, что крышка емкости для соли закрыта правильно.
На стаканах и посуде видны полосы, беловатые пятна или голубоватый слой.	Слишком большое количество ополаскивателя. Уменьшите количество ополаскивателя.
Сухие пятна от капель воды на стаканах и посуде.	Слишком мало ополаскивателя. Увеличьте количество ополаскивателя.
Посуда влажная.	Программа стирки была без фазы сушки или с уменьшенной фазой сушки.Для лучшего результата сушки держите дверцу приоткрытой на несколько минут.
Посуда влажная и матовая.	Дозатор ополаскивателя пуст. Заполните дозатор ополаскивателя ополаскивателем.
	Включена функция Multitab (эта функция автоматически отключает дозатор ополаскивателя). Включите дозатор ополаскивателя.

Инструкция по эксплуатации посудомоечной машины Electrolux PDF

.
