Параллельным включением трансформаторов называют такое их соединение, при котором одноименные выводы обмоток ВН и НН подключают к одноименным проводам (сборным шинам) сети. Параллельная работа (рисунок 1) трансформаторов удобна и экономична. Можно установить один трансформатор большой мощности, которой окажется достаточно для любой возможной нагрузки. Но тогда этот трансформатор придется держать включенным все время, хотя на полную мощность он будет работать только незначительную часть времени. Рисунок 1 — Параллельная работа двух однофазных трансформаторов Мы знаем, что независимо от нагрузки в трансформаторе всегда существуют постоянные потери — потери холостого хода. Как бы ни был нагружен трансформатор, он все равно будет потреблять какую-то мощность, бесполезно расходуемую на потери в магнитопроводе. Потребитель мирился бы с такими потерями при работе трансформатора с полной нагрузкой. Но при частичной нагрузке, когда трансформатор отдает только часть своей мощности, потери холостого хода делают его эксплуатацию экономически невыгодной. Поэтому во многих случаях один трансформатор большой мощности заменяют двумя или несколькими трансформаторами меньшей мощности. Трансформаторы включают параллельно как со стороны ВН, так и со стороны НН, но под напряжением в каждый момент времени находится лишь минимально необходимое число трансформаторов. Если нагрузка возрастает, дополнительно включают новые трансформаторы; когда она снижается, соответствующую часть трансформаторов отключают. Таким образом, число работающих трансформаторов всегда соответствует нагрузке. В большинстве случаев экономия только на потерях в стали окупает за короткий срок дополнительные затраты на установку нескольких трансформаторов вместо одного. Однако не всякие трансформаторы можно включить на параллельную работу. Существует три условия, соблюдение которых совершенно необходимо для включения трансформаторов на параллельную работу. Первое условие заключается в том, что все включаемые параллельно трансформаторы должны иметь одинаковый коэффициент трансформации. Другими словами, первичные и вторичные обмотки должны быть рассчитаны на одинаковые напряжения. Но на практике встречаются случаи, когда у того или иного трансформатора коэффициент трансформации несколько отличается от необходимой величины. Так, вместо того, чтобы иметь коэффициент трансформации, равный, например, k = ω₁/ω₂ = 3000/400, нередко получаем ω₁/ω₂ = 3000/402 или 3000/403 и т. д. Если трансформатор работает один, разница 2 или 3 В при требуемом напряжении 400 В несущественна. Если же этот трансформатор будет работать с другим, коэффициент трансформации которого равен точно 3000/400, могут возникнуть неприятности. Суть их в том, что на одной и той же шине (см. рисунок 1), к которой подключены обмотки НН обоих трансформаторов, не могут быть сразу два разных напряжения: 400 и 402 В. Поэтому разница 2 В должна компенсироваться каким-то падением напряжения, вызванным уравнительным током I_ур2, тотчас возникающим между обмотками НН. Согласно известному нам положению этот ток немедленно вызовет соответствующий уравнительный ток I_ур1 в обмотках ВН, что повлечет за собой и соответствующее падение напряжения в этих обмотках. Уравнительные токи снижают напряжения и вызывают дополнительные потери энергии, поэтому их присутствие недопустимо. Чтобы не сделать ошибки при параллельном включении трансформаторов, ГОСТ 721—77 стандартизовал напряжения обмоток ВН и НН, а ГОСТ 11677—75 установил, что коэффициенты трансформации не должны отличаться более чем на ±0,5%. Второе условие параллельной работы заключается в том, чтобы все включенные параллельно трансформаторы имели одинаковые напряжения короткого замыкания u_к. Можно доказать, что общая нагрузка в таком случае распределяется между трансформаторами пропорционально их номинальным мощностям и обратно пропорционально их напряжениям короткого замыкания: Р = (Р₁/u_к1 + Р₂/u_к2) u_к, где Р — общая нагрузка; P₁ и Р₂ — номинальные мощности трансформаторов; u_к1 и u_к2 — напряжения короткого замыкания трансформаторов: Р₁/u_к1 u_к и Р₂/u_к2 u_к — мощности, которые получаются от первого и второго трансформаторов при их параллельной работе; u_к — напряжение короткого замыкания, общее для двух параллельно работающих трансформаторов. Только при равенстве u_к всех включаемых параллельно трансформаторов можно добиться равномерного распределения мощностей и избежать перегрузки одних и недогрузки других трансформаторов. Чтобы исключить ошибки при параллельном включении трансформаторов, стандартами установлено для каждого трансформатора определенной мощности и напряжения обмотки ВН определенное значение напряжения короткого замыкания. Так, ГОСТ 12022—76 для трансформаторов мощностью 400 кВА и напряжением 10 кВ установил u_к равным 4,5%, а напряжением 35 кВ — 6,5%. ГОСТ 11920—73 для трансформаторов мощностью 2500 кВА и напряжением 10 кВ установил u_к равным 5,5%, а напряжением 35 кВ — 6,5%. Однако при практическом исполнении трансформаторов всегда возможны некоторые отступления в размерах обмоток или каналов между ними, что, как известно, влияет на величину u_к. Поэтому ГОСТ 11677—75 разрешает включать на параллельную работу трансформаторы с некоторым отступлением от номинальных значений u_к (в пределах ±10%). Третье условие параллельной работы заключается в том, чтобы все предназначенные для нее трансформаторы имели одинаковые группы соединения. Другими словами, необходимо при равенстве напряжений ВН иметь еще и одинаковые углы между векторами линейных напряжений обмоток ВН и НН. Чтобы убедиться в необходимости одинаковых групп соединения, рассмотрим простой пример. Пусть два трансформатора имеют схемы и группы соединения Y/Δ — 11 и Y/Δ — 1. На рисунке 2, а, б показаны совмещенные векторы линейных напряжений обмоток ВН и НН первого и второго трансформаторов. Если первичные напряжения (ВН) у них одинаковы, то при параллельном соединении между вторичными напряжениями a₁b₁ и a₂b₂ появится сдвиг 60° (рисунок 2, в). Вследствие этого получится геометрическая разность напряжений a₁b₁ и a₂b₂, показанная на рисунке отрезком b₁b₂. Треугольник a₁b₁b₂ равносторонний, поэтому отрезок b₁b₂= a₂b₁ = a₂b₂, т. е. равен по величине линейному напряжению обмотки НН. а — группа соединения Y/Δ — 11; б — группа соединения Y/Δ — 1; в — векторная схема параллельного соединения трансформаторов с группами соединения 11 и 1Рисунок 2 — Определение напряжения между обмотками НН параллельно работающих трансформаторов с разными группами соединений Итак, между обмотками НН параллельно работающих трансформаторов появляется напряжение, равное линейному напряжению НН, а следовательно, появляются уравнительные токи в обеих обмотках (ВН и НН). Таким образом, мы видим, что включение на параллельную работу трансформаторов с различными группами соединений недопустимо.

Попередня
Наступна

Трансформатори

Близьки публікації

Теплопроводность обмоток и охлаждение трансформаторов малой мощности
Теплопередача в трансформаторах и вязкостные свойства масел
Эксплуатация трансформаторного масла
Сушка активной части силовых трансформаторов
Стяжка и крепеж силового трансформатора

Наверх

Параллельная работа трансформаторов: 5 условий и особенности

В некоторых ситуациях требуется подключить к одному потребляющему устройству несколько трансформаторов, с параллельным способом подсоединения. Рассмотрим особенности параллельной работы трансформаторов и возможные последствия неправильного подсоединения.

Содержание

Особенности параллельной работы трансформаторов
Условия параллельного подключения
Принцип равенства групп соединения обмоток
Параметры номинальной мощности
Подбор по номинальному напряжению катушек и коэффициенту трансформации
Значение напряжения короткого замыкания
Правильность фазировки

Особенности параллельной работы трансформаторов

При параллельной работе трансформаторы подключаются способом, предусматривающим соединение соответственно входных и выходных обмоток указанных устройств. Если имеет место соединение обмоток только на входе или выходе, такую схему нельзя назвать параллельной работой трансформаторов.

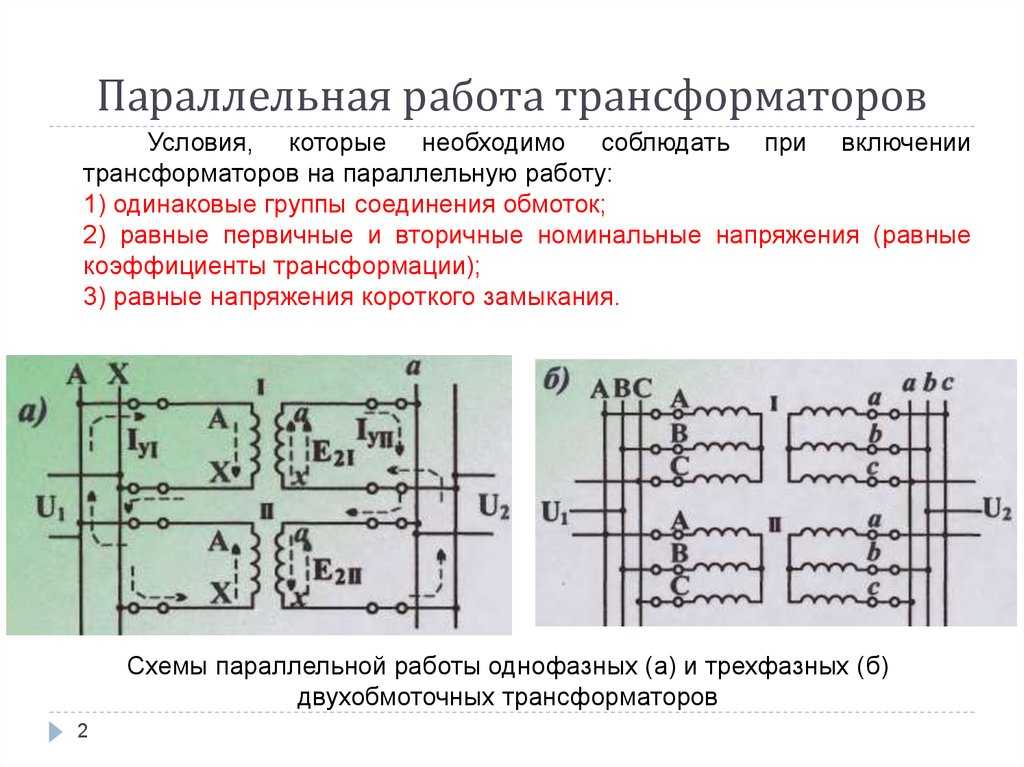

Условия параллельного подключения

Чтобы обеспечить нормальную эксплуатацию оборудования, работающего в указанном режиме, требуется соблюдать несколько важных условий. Рассмотрим детальнее правила, учитывающие подобные режимы эксплуатации данных устройств.

Схему можно увеличить кликнув по ней:

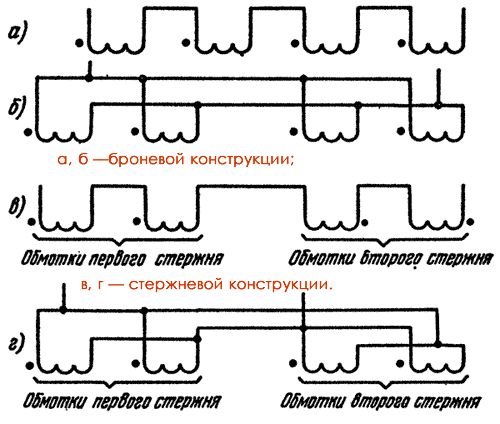

Принцип равенства групп соединения обмоток

Угол сдвига фаз может различаться в разных группах соединения трансформаторных обмоток. Для каждой из групп характерен свой угол фаз по первичному и вторичному напряжению.

При параллельном соединении двух агрегатов, у которых различаются группы по соединению обмоток, резко возрастает величина силы уравнительных токов в катушках, в результате оба устройства могут выйти из строя.

При подборе трансформаторов для работы в условиях параллельного подключения, важно, чтобы указанные группы и параметры углов фаз совпадали.

Параметры номинальной мощности

Ещё одно требование, без которого параллельное подключение с обеспечением нормальной работы агрегатов невозможно – различие в значении характеристики мощности устройств не более чем в три раза.

К примеру, если у одного агрегата величина номинальной мощности составляет 1 000 кВА, то к нему можно подключать только трансформаторы со значением указанной характеристики в пределах диапазона от 400 до 2 500 кВА. Данная величина мощности не выходит за границы указанного диапазона.

Если нарушить соблюдение этого правила, аппарат с меньшими мощностными характеристиками будет работать в условиях постоянной перегрузки, что грозит его поломкой.

Подбор по номинальному напряжению катушек и коэффициенту трансформации

Для каждого трансформатора характерно определённое номинальное напряжение, на величину которого рассчитан прибор. Если на выходе каждого из параллельно подключённых устройств образуется разное значение напряжения, такая ситуация вызовет возникновение уравнительных токов.

При соединении приборов с различными характеристиками на выходе, резко возрастут нежелательные потери со снижением напряжения. Отклонение не рекомендуется превышать более чем на половину процента.

Конструкция современных трансформаторов предусматривает возможность изменения количества витков на входной и выходной катушках, с соответствующим регулированием коэффициента трансформации. Для этого используются специальные устройства – ПБВ или РПН, позволяющие выполнять указанную регулировку соответственно с отключением агрегата и непосредственно под нагрузкой.

Формула по вычислению коэффициента трансформации

Перед параллельным соединением, следует с помощью указанных устройств отрегулировать величину напряжения на выходе, чтобы обеспечить нормальную работу аппаратов.

Значение напряжения короткого замыкания

Каждый трансформатор характеризуется собственной величиной напряжения короткого замыкания, указанной в паспортных характеристиках оборудования изготовителем. Указанный параметр характеризует сопротивление обмоток и, соответственно, уровень потерь.

Прибор с меньшей величиной напряжения КЗ будет принимать большую нагрузку, с постоянным перегрузом при работе. Нормативы предусматривают допустимое отклонение между указанной характеристикой в двух аппаратах в пределах 10 процентов.

Правильность фазировки

При соединении двух трансформаторов, должны объединяться соответствующие фазы. Если фазировка выполнена неверно, возникнет короткое замыкание с полным выходом из строя обоих агрегатов.

При соблюдении перечисленных условий, параллельно подключённые трансформаторы будут работать в штатном режиме, что обеспечит исправность оборудования и предупредит опасность аварии. Чтобы исключить возможные аварийные ситуации, к выполнению подобных подключений необходимо привлекать квалифицированный персонал, прошедший профессиональное обучение и получивший допуск к работам в электроустановках с присвоением группы электробезопасности.

Параллельные операции трансформаторов — javatpoint

следующий → ← предыдущая

Когда мы подключаем первичные обмотки двух трансформаторов к общему напряжению питания, а вторичные обмотки обоих трансформаторов к общей нагрузке, такой тип соединения трансформатора называется параллельной работой трансформаторов .

Причины для параллельной работы

Причины для параллельной работы трансформаторов следующие:

Это экономичный метод, поскольку один большой трансформатор неэкономичен для большой нагрузки.
Если трансформаторы соединены параллельно, нам требуется дополнительная нагрузка, тогда мы можем расширить систему, добавив больше трансформаторов в будущем.
Параллельная работа уменьшает объем подстанции при подключении трансформаторов стандартных размеров.
Параллельное соединение максимально увеличивает доступность системы электропитания, поскольку мы можем отключить любую систему для проведения технического обслуживания, не влияя на производительность других систем.

Параллельные однофазные трансформаторы:

На приведенной ниже схеме показана принципиальная схема двух трансформаторов А и В, соединенных параллельно.

Лет,

a ₁ = коэффициент трансформации трансформатора A
a ₂ = коэффициент трансформации трансформатора B
Z _A = эквивалентное полное сопротивление трансформатора A относительно вторичной обмотки.
Z _B = эквивалентное полное сопротивление трансформатора B относительно вторичной обмотки.
Z _L = полное сопротивление нагрузки на вторичной стороне.
I _A = ток, подаваемый на нагрузку вторичной обмоткой трансформатора A.
I _B = ток, подаваемый на нагрузку вторичной обмоткой трансформатора B.

V _L = вторичное напряжение нагрузки.
I _L = ток нагрузки

Рис. Два однофазных трансформатора, включенных параллельно.

KCL,

I _A +I _B =I _L

ПО КВЛ,

Решив два уравнения выше, мы получим

Каждый из этих токов состоит из двух компонентов; первая составляющая представляет собой долю трансформатора в токе нагрузки, а вторая составляющая представляет собой циркулирующий ток во вторичных обмотках.

Блуждающие токи имеют следующие нежелательные эффекты:

Увеличивают потери меди.
Они перегружают один трансформатор и снижают допустимую нагрузку кВА.

Условия для параллельной работы однофазных трансформаторов:

Необходимые условия

Трансформаторы должны иметь одинаковую полярность.
Трансформаторы должны иметь одинаковое передаточное отношение.

Желательные условия

Напряжения при полной нагрузке на внутреннем сопротивлении трансформаторов должны быть одинаковыми.
Отношения сопротивлений их обмоток к реактивным сопротивлениям должны быть одинаковыми для обоих трансформаторов. Это условие гарантирует, что оба трансформатора работают с одинаковым коэффициентом мощности, таким образом, разделяя активную мощность и реактивные вольтамперные напряжения в соответствии с их номиналами.

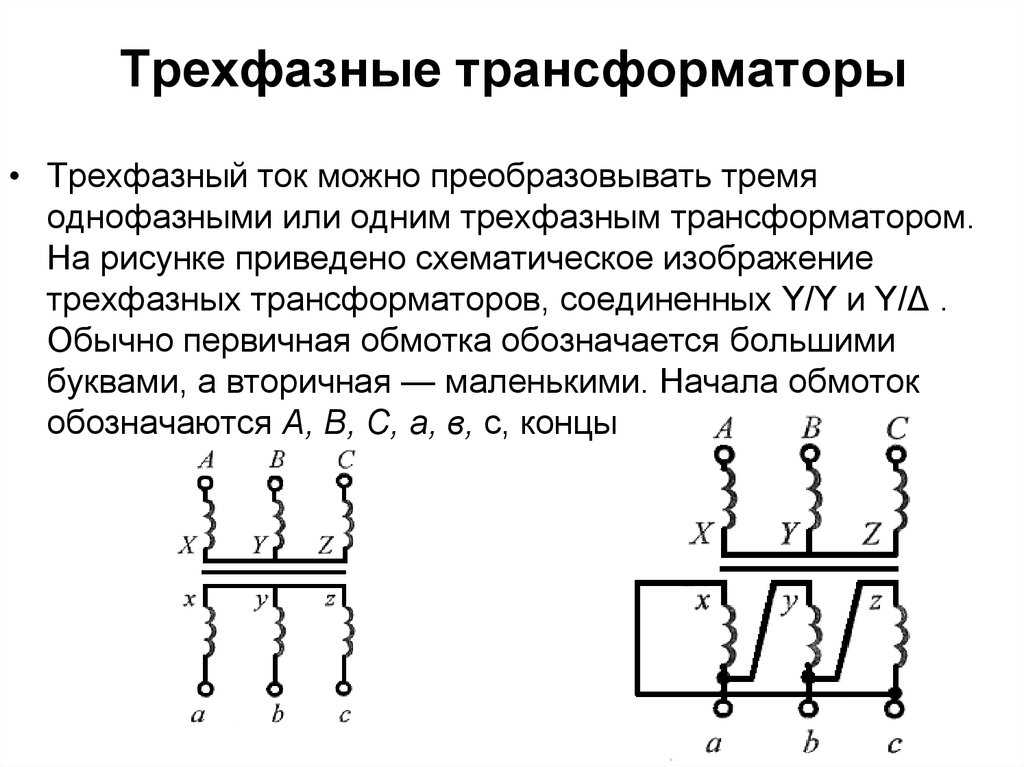

Трехфазные трансформаторы, включенные параллельно

Условия правильной параллельной работы однофазных трансформаторов следующие:

Полярность трансформаторов должна быть одинаковой.
Идентичные номиналы первичного и вторичного напряжения.

Полное сопротивление обратно пропорционально номинальной мощности в кВА.
Идентичные отношения X/R в импедансах трансформатора.

Условия параллельной работы однофазного и трехфазного трансформатора те же, но со следующими дополнениями:

Чередование фаз трансформаторов должно быть одинаковым.
Первичное и вторичное напряжения всех параллельно соединенных трансформаторов должны иметь одинаковый фазовый сдвиг.

ПРИМЕЧАНИЕ. В условиях неравномерной нагрузки расчеты трехфазного трансформатора выполняются для каждой фазы. Однако предпочтительнее выполнять расчеты для каждой единицы, особенно в случаях, когда первичное и вторичное соединения различны.
