Сложно представить современную жизнь без сети интернет, подключение которого невыполнимо без специального кабеля – витой пары. Провод такого типа даёт возможность подсоединить сразу несколько устройств, минимизируя при этом численность проводки. Схема кабеля проста – его жилы подключаются к специальному разъёму-коннектору, а он уже к ПК или прочим устройствам. Многие пользователи в этом вопросе прибегают к помощи специалистов, не зная, как выполняется распиновка проводов. Однако всё можно сделать самостоятельно.

Что собой представляет витая пара

Витая пара на 8 жил

Витая пара – это 4-х или 8-жильный кабель, жилы которого сплетены между собой попарно. Каждая пара проводов обладает схожими цветами, к примеру: жёлтый и жёлто-белый, красный и красно-белый и т.д. Для каждого кабеля используются специальные разъёмы – коннекторы, на 4 или 8 контактов соответственно.

Различают несколько типов витых пар:

1. UTP – витые пары лишены экранирования, внешнего экрана также нет. Наиболее распространённый тип кабелей для домашних интернет-сетей, когда отсутствуют большие расстояния и наводки.
2. FTP – лишены экранирования, внешний экран присутствует (фольга). Применяются такие провода в офисных помещениях, где встречаются наводки и без потери скорости данные передаются на расстояние до 100 м.

3. STP – на каждой паре имеется защитный экран проволочного типа, внешний экран также есть. Применяются такие кабели в офисах средних размеров и в помещениях с присутствием наводок. Качественный сигнал передаётся на расстояние до 100 м.
4. SF/UTP – сами пары лишены экранов, внешний экран двойной: оплётка из меди и плёнка из фольги. Используются на промышленных предприятиях для защиты от наводок и сбережения качественного сигнала при передаче на длительные расстояния.
5. S/FTP – все пары имеют экран из фольги, внешнее экранирование представлено оплёткой из меди. Используются в зданиях с наличием больших наводок и в местах, где нужно сберечь скорость обмена данными на длительные дистанции.

Виды витой пары

Нужно также обращать внимание на цвет кабельной изоляции. Самый распространённый – серый – стандартная изоляция. Оранжевый и красный цвет говорят о том, что кабельная изоляция произведена из негорючих материалов.

Бывают кабели на 4 и 8 жил. Четырёхжильные способны передавать данные на скорости не более 100 Мбит/с. Восьмижильные способны поднять эту скорость до 1000 Мбит/с. Для длинных кабельных трасс (свыше 100 метров) необходим монтаж вспомогательного усиливающего оборудования.

Что такое обжим витой пары и как его делать

Распиновка витой пары

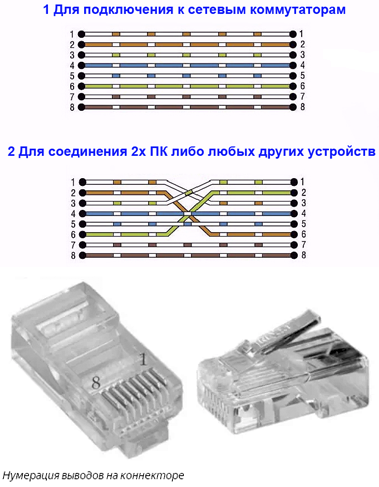

Соединение кабельных жил с разъёмом именуют обжимкой – контактная группа коннектора, после распределения в нём жил провода, вжимается внутрь, прокалывая их изоляцию и фиксируя кабель. Так создаётся надёжное и качественное соединение. Наиболее востребованными являются коннекторы модели rj45.

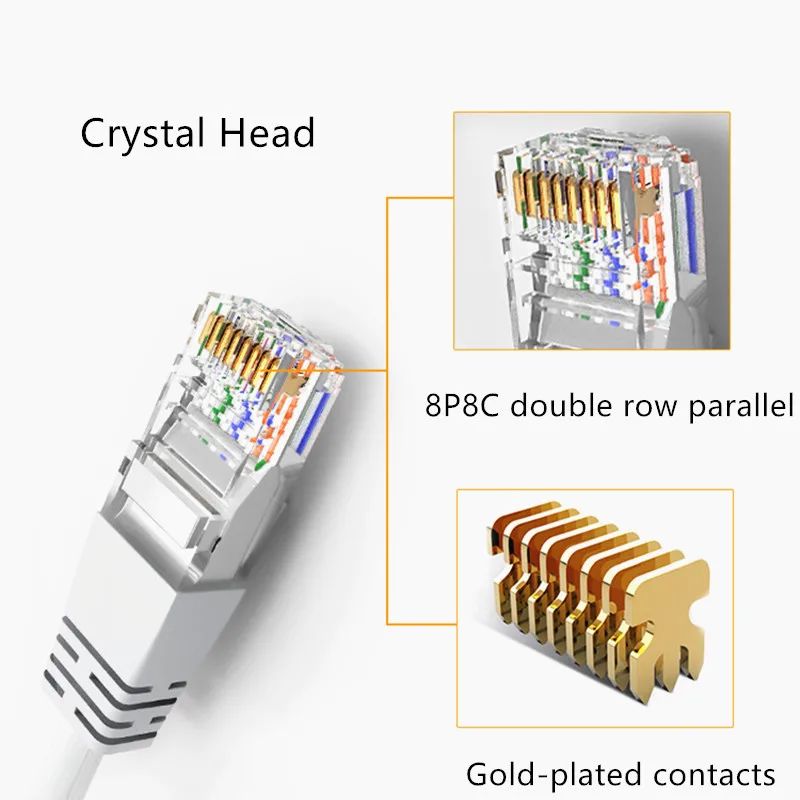

Розетка rj45, посредством которой выполняется распиновка, нередко именуется специалистами как разъём 8P8C. Такая маркировка говорит о том, что и вилка и сама розетка обладают 8 контактами. Все эти контакты можно соединять в различных схематических вариациях в соответствии с типом кабельного соединения.

Распиновка розетки rj-45: красным обведена маркировка для стандарта T568A, синим – T568B

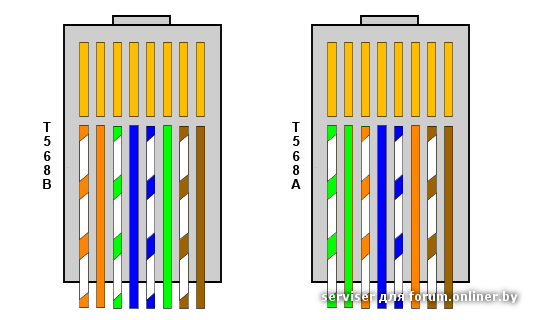

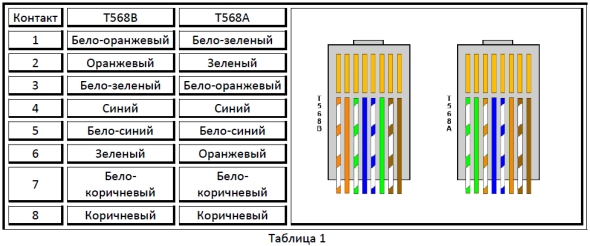

Rg 45 распиновка 8 проводов бывает двух стандартов: T568A и T568B. Последний является более востребованным и применяется значительно чаще, так как предназначен для соединения ПК с роутером или модемом. Первый стандарт создан для соединения двух ПК между собой.

Перед тем как рассмотреть процесс обжима, логично указать вариации схем подключения коннекторов. Их всего две: прямая и перекрёстная.

Все жилы витой пары маркированы конкретным цветом, что позволяет выполнить быструю распиновку и дальнейший обжим розетки rj45. Жилы единой пары близки по окрасу, например, синий и сине-белый.

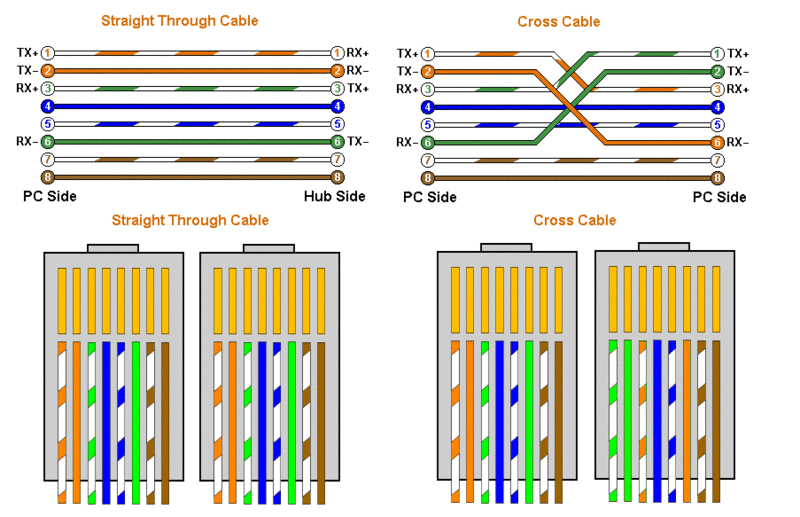

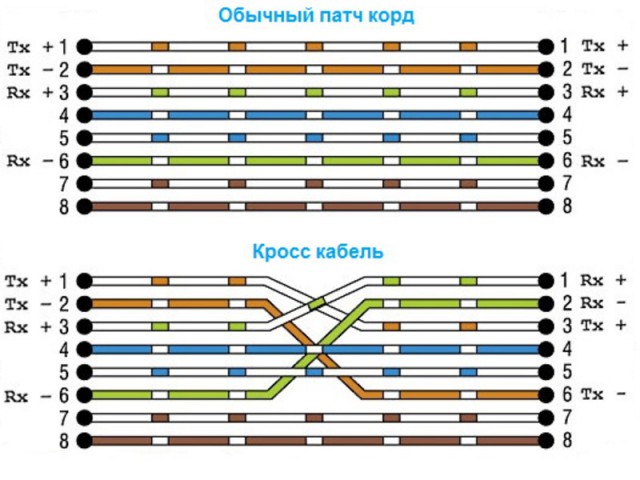

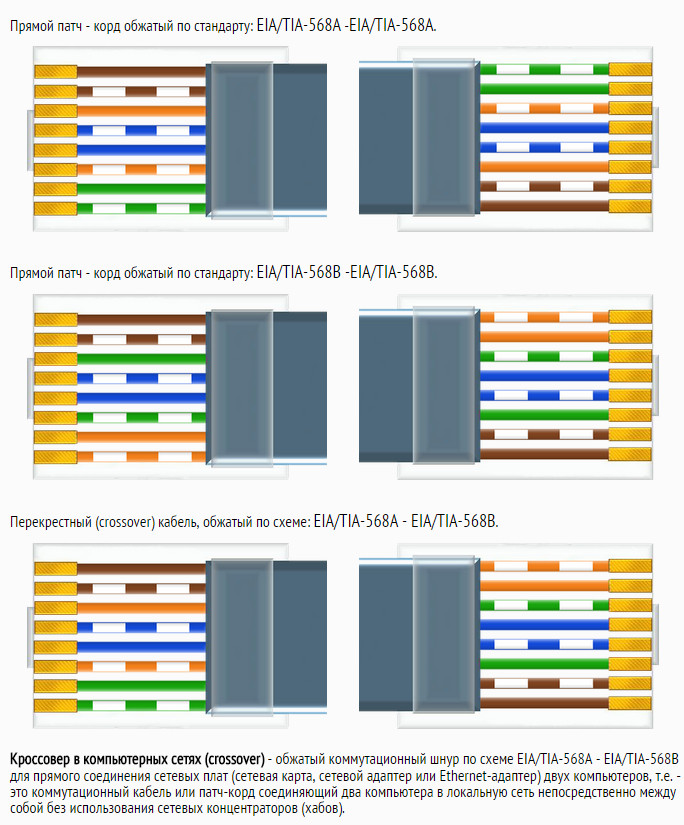

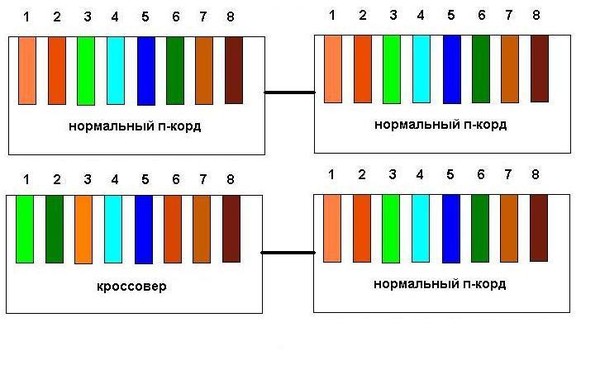

Различия между прямой и перекрёстной конфигурацией обжима очевидны. Прямая вариация является схемным решением, когда на двух противоположных краях кабеля расцветка жил совпадает.

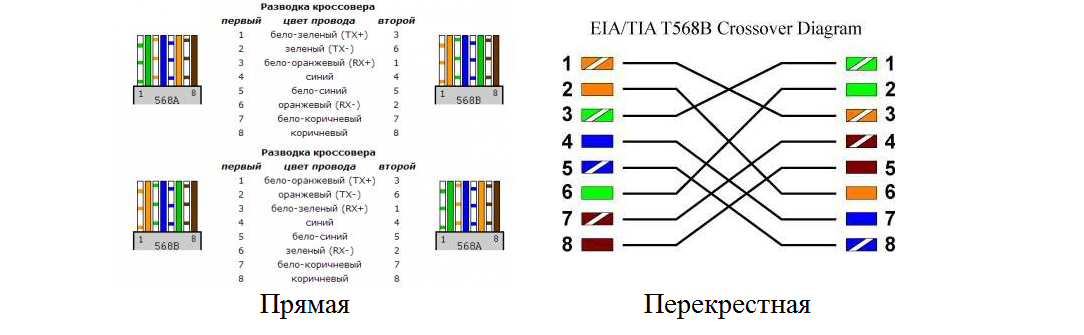

Перекрёстная вариация предполагает схему, где на противоположных краях кабеля соответствие жил по цвету несколько изменено. Чаще всего местами меняют проводники под номерами 1, 2, 3 и 6.

Каждая из этих схем предусматривает размещение жил на противоположных краях таким образом, что проводник №1 находится напротив проводника №8 и наоборот – жила №8 расположена напротив жилы №1.

Кроме вышеуказанных 2 конфигураций существует ещё и промежуточная – консольная. Она предполагает размещение проводников на краях кабеля в перевёрнутом порядке. Жила №1 с первого коннектора соответствует жиле №1 со второго коннектора. Проводники №8 также соответствуют друг другу.

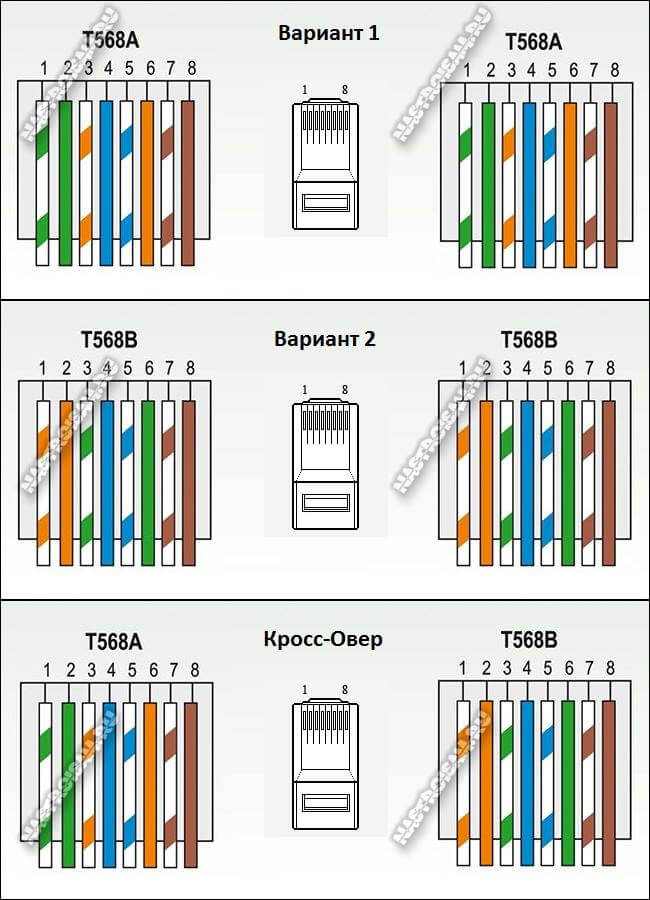

Виды цветовых схем обжима LAN кабелей

В соответствии со спецификацией EIA/TIA-568 существует 3 основных цветовых схемы обжима LAN кабелей витых пар (патч-кордов) посредством коннектора модели rj45.

Патч-корды (они же коммутационные провода) предназначаются для соединения двух устройств, к примеру, ПК с хабом, иным ПК или же свичем. Изготовить патч-корд легко. Нужно взять кабель нужной длины, где жилы произведены из многожильных проводов (во избежание переломов при учащённых перегибах), и обжать его края коннекторами модели rj45.

Выбор схемы распиновки проводов

Конкретная распиновка rg45 8 проводная определяется вариацией подсоединения компьютерных устройств. Прямая, в основном, применяется для подсоединения к коммутатору (концентратору) сетевой карты.

Перекрёстный порядок применяют, когда возникает потребность в соединении между собой двух сетевых карт на разных ПК. Такая конфигурация использовалась для коммутации старых концентраторов.

На нынешней стадии развития цифровых технологий перекрёстная схема фактически стала невостребованной. Причина – разработка и постепенное внедрение автоматического определения терминалов сетевого типа.

Порядок обжима витой пары

Обжатие витой пары 8 проводов можно выполнить по двум стандартам: 568A и 568B. Они бывают двух видов – прямое либо же кроссовое (перекрёстное) подключение. Кроме того существует распиновка упрощённого типа, обжим 4 проводников, а не 8. Тем не менее такая вариация не поддерживает высокой скорости трафика – не более 100 Мбит/с. Каждый вариант предполагает собственную схему обжима.

Прямой 8-проводниковый кабель

Прямой обжим витой пары

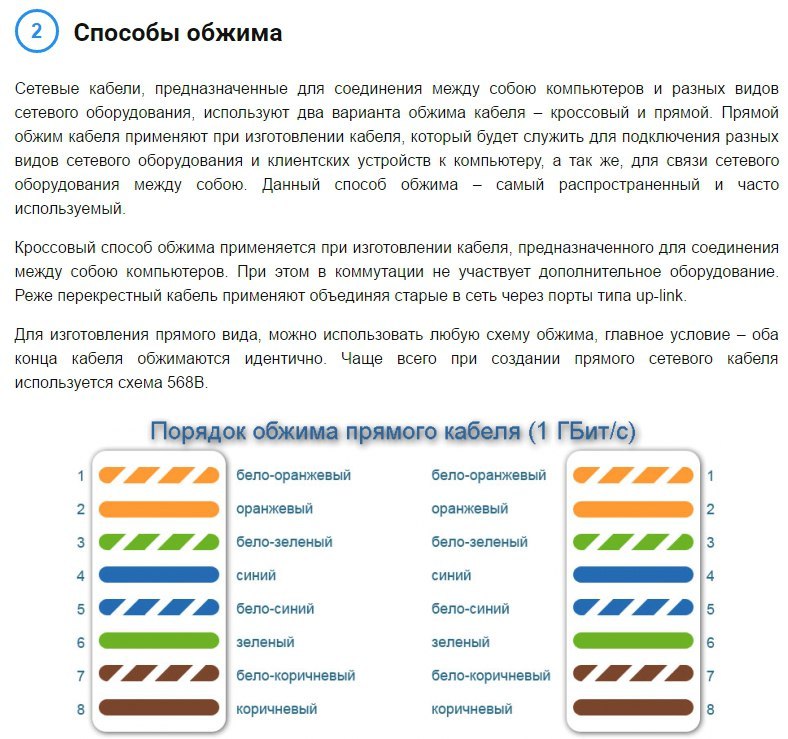

Обжим всех 8 проводников прямым способом необходим для обеспечения высокоскоростного доступа к сети интернет. Такая опрессовка позволит передавать данные на скорости до 1000 Мбит в секунду.

Цветовой строй витых пар:

• оранжевый с белым,
• оранжевый,
• зелёный с белым,
• синий,
• синий с белым,
• зелёный,
• коричневый с белым,
• коричневый.

Данный способ обжима наиболее актуален при подключении роутера к ПК. Кроссовая вариация предполагает немного иное распределение проводников.

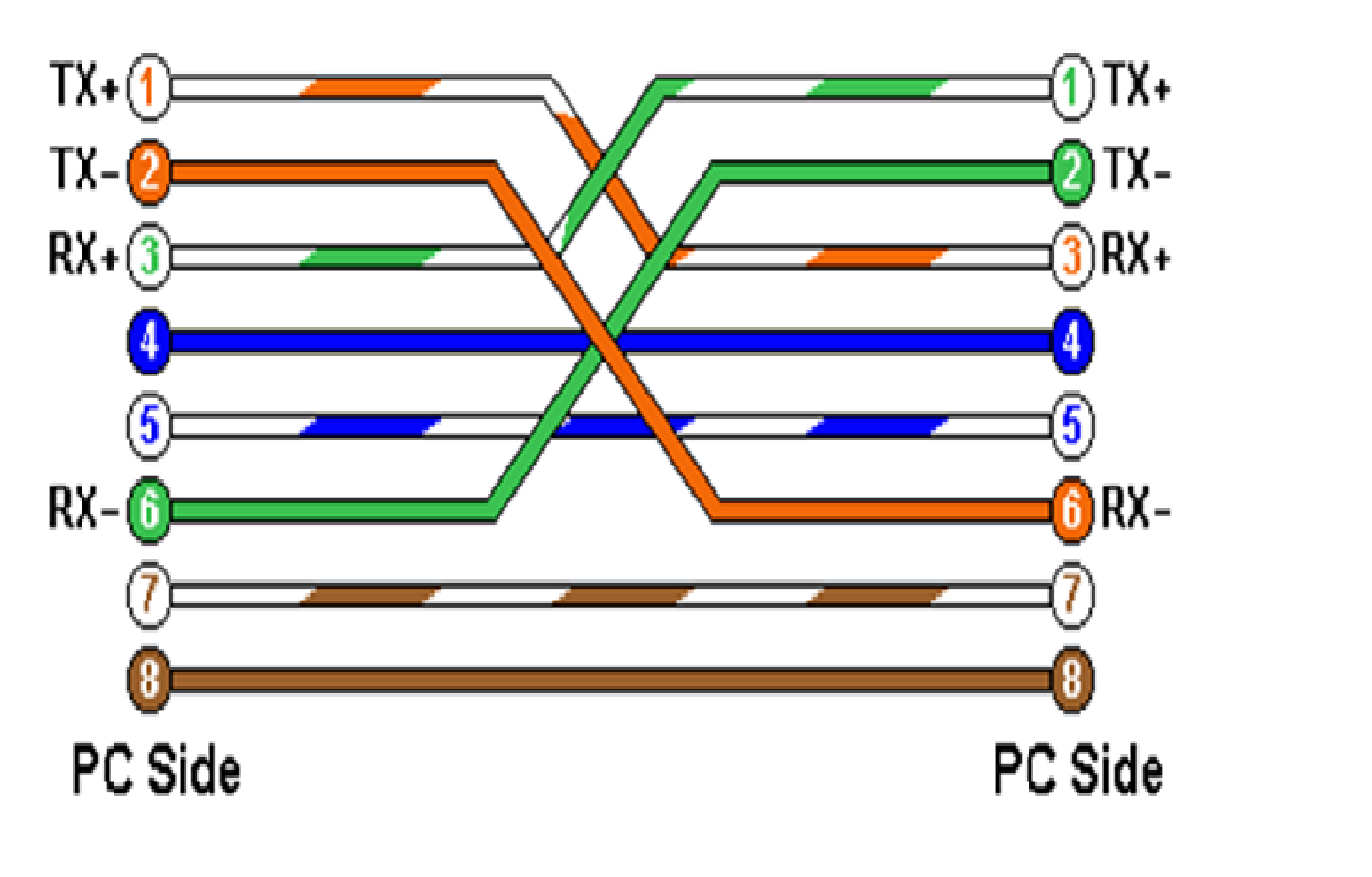

8-проводниковый кроссовер

Прямой кроссовый обжим

Данный тип обжима применяется нечасто, так как предназначен для соединения двух коммутирующих устройств или двух ПК между собой.

Порядок проводников по цвету следующий:

• зелёный с белым
• зелёный
• оранжевый с белым
• синий
• синий с белым
• оранжевый
• коричневый с белым
• коричневый.

Кроссовер потихоньку уходит в прошлое, ведь современные устройства оснащаются технологией MDIX и автоматически меняют подачу сигнала. Тем не менее для старой техники такой обжим ещё послужит.

Прямой 4-проводниковый кабель

Обжим 4-х жильного кабеля

Данный вариант обжима применяется для подсоединения ПК к устройствам коммутационного типа, например, к модемам.

Обжим проводов rj45, схема по расцветкам:

• оранжевый с белым,
• оранжевый,
• зелёный с белым,
• зелёный.

Такая конфигурация более проста и предполагает передачу данных на небольших скоростях – до 100 Мбит в секунду. При обрыве кабеля можно его просто перекинуть на 4 свободных контакта на коннекторе.

4-проводниковый кроссовер

Обжим таким способом задействует четыре жилы кабеля, то есть 2 пары. При этом для скрутки можно использовать проводники любой расцветки. Традиционно соединяют проводники зелёного и оранжевого окраса.

Кроссовер такого типа применяется крайне редко, исключительно в домашних сетях, к примеру, чтобы подклю

Технология создания патчкорда.

Патч-корд представляет собой электрический кабель, концы которого оснащены разъемами-коннекторами. С его помощью вы без проблем сможете подключить одно электрическое устройство к другому. В этой статье мы расскажем, как изготовить патч-корд самостоятельно.

Вам потребуются следующие инструменты:

• клещи для обжима контактов и коннекторов RJ-45
• кусачки для нарезки кабеля
• тестер
• бухта кабеля витой пары
• коннекторы RJ-45

Технология создания патч-корда

Возьмите конец кабеля с витой парой из бухты. Отмерьте отрезок необходимой длины: кабель должен свободно дотягиваться от компьютера до свитча, не загромождая при этом проход. Желательно, чтобы рассчитать длину кабеля так, чтобы впоследствии можно было убрать в его короб или спрятать за плинтус.

Выбрав соответствующую длину, разрежьте кабель. Воспользуйтесь кусачками (рисунок).

Аккуратно снимите верхний защитный слой (внешнюю изоляцию) отрезанного кабеля. Если есть нить или изоляционная фольга, то обрежьте их. Изоляция удаляется на участке длиной примерно в 30-40 мм от конца электрического шнура.

После того как вы снимите верхнюю обмотку кабеля, вы увидите восемь жил проводов, отличающихся друг от друга цветом. Они скручены попарно (рисунок).

Расправьте каждый провод. Все провода должны быть абсолютно ровными, прямыми и четко отделенными друг от друга.

Далее составьте эти восемь цветных проводов вместе (плотно и в одну линию) в определенной последовательности.

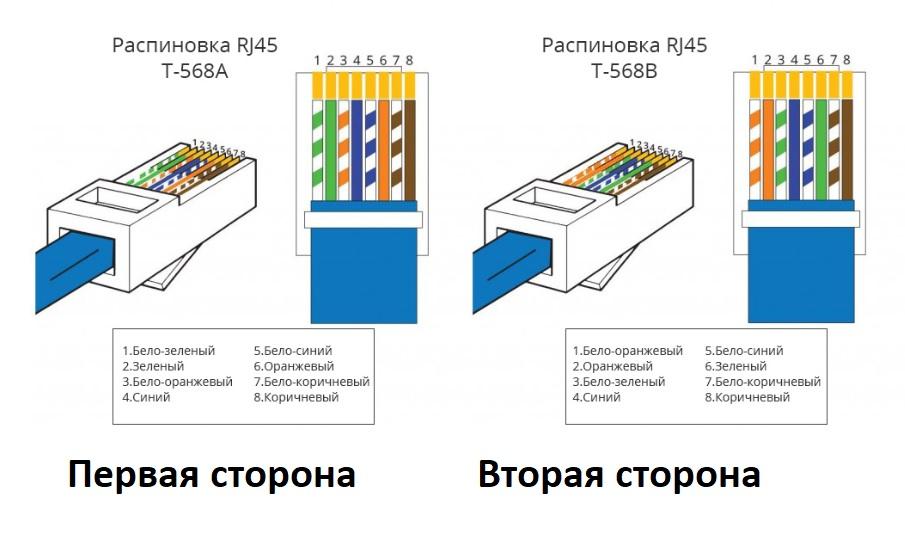

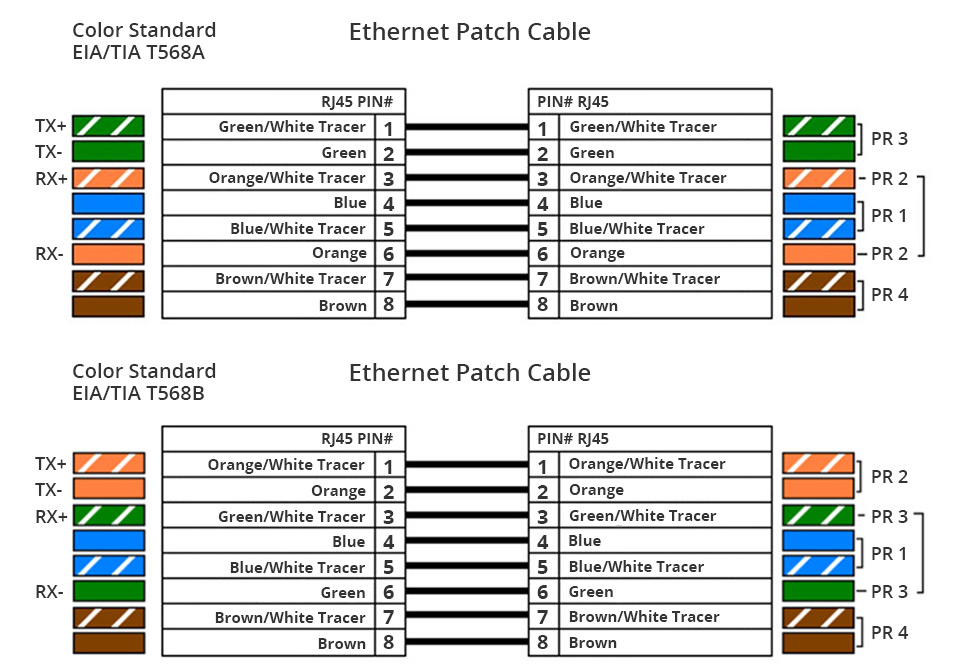

Последовательность следующая (T568B), слева направо, как показано на рисунке:

У вас должен получиться следующий вид (рисунок):

Приступайте к обжимке концов кабеля. Вам понадобятся обжимные клещи.

Аккуратно подрежьте торцовую часть ваших проводов:

Возьмите коннектор. Поверните его язычком вниз, а контактами вверх (рисунок):

Удерживая контакты, осторожно вставьте торец кабеля до упоравнутрь коннектора, таким образом, чтобы каждый провод попал в свою дорожку коннектора.

Убедившись в верном расположении контактов, поместите коннектор в обжимные клещи. В них есть специальный разъем, вы его не перепутаете.

Придерживая кабель, сжимайте клещи до упора — все контакты должны хорошо «прожаться».

Отпустите клещи и выньте из них готовый коннектор.

Оцените качество обжимки, убедитесь в том, что кабель не вываливается из коннектора.

Со вторым концом кабеля повторите этапы 3 — 15.

Завершив работу, вы получите свой первый патч-корд. Теперь его следует проверить на соответствие категории 10BaseT и готовность к эксплуатации.

Возьмите в руки тестер и ваш патч-корд.

Включите тестер.

Вставьте патч-корд в тестер обоими концами.

На тестере будет видно рабочий ваш патч-корд или нет. Если индикаторы на обоих приборах совпадают, то результат положительный.

Если тест прошел удачно, значит, вас можно поздравить! Однако, даже если тест закончился неудачей, не отчаивайтесь: попробуйте отрезать кусачками коннекторы от патч-корда и повторить попытку с самого начала.

Схема обжима витой пары

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары. Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо

обжать сетевой кабель. Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Инструмент для обжима витой пары

Для обжима сетевого кабеля нам понадобится:

• Обжимка
• Коннектор RJ-45 (он же джек)
• Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

• Нож
• Кусачки
• Отвертка
• Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу



Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

 Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы

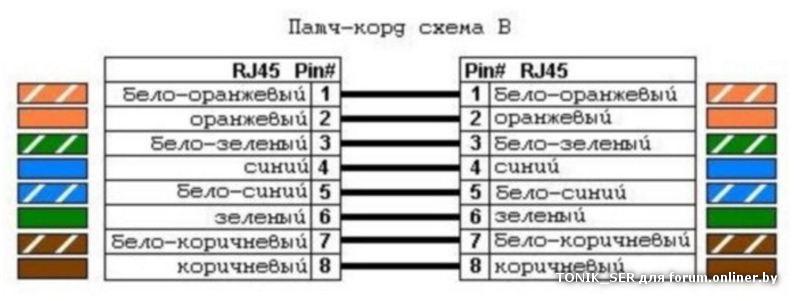

2. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары должна немного зайти в коннектор для надежной фиксации внутри.

4. Удаляем лишнее с помощью кусачек

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

5. Вставляем витую пару в джек

До конца

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку

До конца

7. До упора сжимаем инструмент

8. Сетевой кабель обжат. Вид сбоку

 Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

 На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.



Заключение

В этой статье (Схема обжима витой пары) вы узнали как делаются обычные патч-корды. Это все хорошо когда у вас есть обжимной инструмент. Или есть хотя бы обжимка. Изоляцию можно снять аккуратно ножом.

Обещанное видео как обжать сетевой кабель отверткой

В видео не показан фиксация всего сетевого кабеля к коннектору. Для этого необходимо отверткой в месте указанном на рисунке аккуратно надавить

В результате у вас получится обжатый сетевой кабель как говорится «на коленке». Но это не главное. Главное, что все работает)

6_04_2014

Родители подключили интернет от Киевстар. Пришли ребята все сделали. Вечером звонят, говорят, что нет интернета. Приезжаю и действительно нет. Патчкорд вставлен, а соединения нет. Как будто провод поврежден. Смотрю как был сделан патчкорд от роутера к компьютеру.

Отверткой на видео лучше получилось.

Из-за того, что нет контакта с 1 и 2 проводком (бело-оранжевым и оранжевым) нет вообще никакого соединения.

Поэтому, советую, после подключения посмотреть как обжат сетевой кабель или подергать провода (по изгибать их в разные стороны возле компьютера и роутера) пока специалисты не ушли и посмотреть видео (в YouTube например). Если идет хорошо, значит соединение есть и можно отпускать ребят.
