Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.

3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях —

нуль-хабный (он же Cross-over ) и прямой (Straight-through).

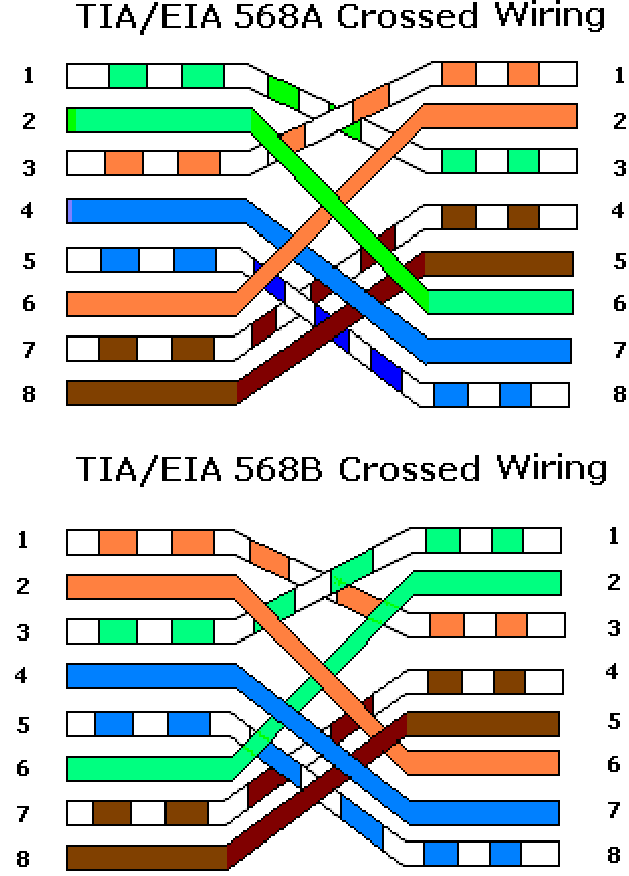

нуль-хабный тип — Cross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой тип — Straight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой

прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!

Запись опубликована 1 октября 2009 автором XasaH в рубрике Общие вопросы с метками ADSL, FTTB, UTP, обжим lan, обжим витой пары, обжим кабеля, патч-корд.

Помогло? Посоветуйте друзьям!



© NastroiSam.RU Все права защищены. Запрещено использование материалов сайта без согласия авторов.

16.19 МБ / 0.001 сек

Как правильно обжать коннектор RJ-45 с 4 и 8 жилами

Прокладка локальной сети, как и подключение к интернету, требует не только специального сетевого оборудования, но и наличия еще одной маленькой, но крайне важной детали – соответствующего кабеля, которым и будет производиться коммутация отдельных устройств.

Кабель этот, соответственно, носит название «коммутационный шнур» или «патч-корд» и состоит из самого кабеля и двух стандартных разъtмов. И поскольку иногда возникает необходимость их самостоятельной установки, мы решили подробнее рассказать о том, как обжать коннектор RJ-45 и подключить его к оборудованию.

Немного теории

Привычное для многих название коннектора RJ-45 на самом деле ошибочно, поскольку непосредственно разъем называется 8P8C (8 позиций, 8 контактов) и фактически является универсальным, а «Ар-Джей-45» – это название стандарта обеих частей разъема (вилки и розетки) и схемы их подключения.

Самое важное в этом то, что при подключении могут использоваться далеко не все контакты, а порядок отдельных проводов может меняться в зависимости от предназначения получаемого кабеля.

Сам кабель также называется витой парой. Он бывает двух типов, в зависимости от количества жил – отдельных проводков, расположенных внутри общей изоляции:

• 4 жилы – более дешевый, рассчитан на пропускную способность не более 100 Мбит/с. Из-за дешевизны используется большинством интернет-провайдеров.
• 8 жил – дорогой, обеспечивает скорость соединения до 1000 Мбит/с и обычно применяется для монтажа высокоскоростных сетей.

Витая пара изначально не имеет коннекторов (если, конечно, речь идет не о готовом патч-корде), и их установка (обжимка) может потребоваться в разных случаях:

• при самостоятельном изготовлении коммутационного шнура необходимой длины,
• при замене старого разъема, пришедшего в негодность, например, из-за повреждения одной из жил на интернет-кабеле, входящем в квартиру.

Учитывая все вышесказанное, стоит рассмотреть, как обжать коннектор для интернета обоих типов – с 4 и 8 жилами. Соответственно, для работы вам потребуется кусок витой пары подходящей длины и несколько новых RJ-45.

Как обжать коннектор с 4 жилами

Для начала нужно подготовить конец кабеля, удалив общую изоляцию. 2-2,5 см будет более чем достаточно. К слову, эту процедуру можно выполнить обычным канцелярским ножом, но монтажники обычно используют специальное оборудование – стриппер. Это отдельный инструмент, который позволяет аккуратно и быстро надрезать изоляцию, не повредив жилы провода.

Далее нужно примерно прикинуть, какой длины должны быть жилы, прислонив их к боковине прозрачного коннектора. Должно соблюдаться 2 условия: концы жил при расположении внутри должны упираться в переднюю стенку разъема, а общая изоляция заходить под фиксирующую планку – выступ у основания разъема. Лишнюю длину жил можно обрезать. Каждую отдельную жилу зачищать не нужно.

Следующий шаг один из самых важных – необходимо соблюсти порядок жил. При обжимке 4-жильного кабеля он всегда одинаков, но цвета жил в витой паре от разных производителей могут отличаться. Правильный порядок и номера каналов, в которых нужно разместить жилы, указаны на иллюстрации ниже, но вместо синих жил в кабеле также иногда встречаются зеленые. К слову, в данном случае обжимка выполнена с ошибкой – общая изоляция не входит в коннектор и не зафиксирована прижимной планкой, что в итоге приведет к более быстрому повреждению проводов.

Когда жилы будут расставлены по местам, приходит черед второго специального инструмента – кримпера. Он также называется обжимными клещами или просто «обжимкой». Моделей клещей существует множество, но основная задача у них одна – сильно прижать контакты на коннекторе, пробив ими изоляцию на каждом проводе и тем самым обеспечив надежный контакт с самой медной жилой. Кроме того, многие модели кримперов также оснащаются стриппером, что позволяет монтажникам носить с собой один инструмент вместо двух.

После того, как коннектор будет вставлен в клещи, останется лишь сжать рукоятки и следить за тем, чтобы жилы не выскользнули в момент обжима.

Как обжать коннектор с 8 жилами

Подготовительный этап и список инструментов в этом случае абсолютно такие же. Меняется только порядок расположения жил в коннекторе. И поскольку их 8, заняты будут все гнезда. Правильный порядок выглядит следующим образом:

Как обжать коннекторы на патч-корде?

Рассмотренный пример отлично иллюстрирует, как установить один разъем, например, на кабеле, подведенном в квартиру или офис. Но что делать в случае с патч-кордом? Как правильно коннектор разместить со второго конца, а точнее, в каком порядке расположить в нем жилы?

Существуют 2 стандартные схемы установки:

Прямая (Straight-through) – жилы размещаются во втором коннекторе в том же порядке. Подобная схема изначально предназначалась для подключения устройств через свитч или роутер.

Перекрестная (Cross-Over) – во втором коннекторе меняются местами бело-зеленый и бело оранжевый, а также зеленый и оранжевый провода. Эта схема использовалась для подключения одинаковых устройств, например ПК к ПК.

В настоящий момент все современные устройства сами могут определять тип подключенного патч-корда, поэтому можно всегда использовать только прямую схему, как наиболее простую, и все будет прекрасно работать.

Что ж, непосредственно на заглавный вопрос – как правильно обжать коннектор RJ-45 – мы ответили, но напоследок стоит рассмотреть еще два вопроса, которые могут появиться у того, кто занимается обжимкой впервые.

Как обжать коннектор без инструмента?

Если установка коннектора – разовая работа или вынужденная мера, кримпер можно не покупать. Вполне аккуратно можно обжать разъем шлицевой отверткой. Сделать это чуть сложнее: нужно придерживать кабель, чтобы проводки не выскочили из гнезд, и по очереди сильно надавливать на каждый контакт кончиком отвертки. Главное, убедиться, что нажим был достаточно сильным и каждый контакт пробил изоляцию.

Как снять коннектор?

Разъемы RJ-45 – одноразовые, то есть специалисты не занимаются их демонтажем, а просто отрезают и переобжимают конец витой пары заново. В быту может возникнуть ситуация, когда кабель нужно обжать «здесь и сейчас», а нового коннектора в запасе нет. В этом случае контакты можно аккуратно извлечь иголкой, поддев их с одной стороны и постепенно раскачивая. Задача эта сама по себе достаточно сложная и занимает много времени, к тому же еще и сами маленькие контакты выпадают из коннектора, но если других вариантов решения проблемы нет, как временную меру это решение вполне можно использовать.

Как обрезать, изготовить и обжать соединительный кабель Cat6

Как самостоятельно обрезать, изготовить и обжать соединительный кабель Cat6

Несомненно, покупка патч-кабелей Ethernet в магазине — это самый удобный и простой способ решения сетевых проблем. Но где в этом веселье? Если вы используете кабели Cat6, почему бы вам не сделать патч-кабели Cat6 самостоятельно?

Процесс прост. Все, что вам нужно сделать, это прочитать эту статью и следовать ей шаг за шагом.

Соберите все оборудование

Для изготовления кабеля категории 6 вам необходимо собрать следующее оборудование: разъемы RJ45, кабели Ethernet категории 6, кабельные наконечники, кусачки для кабеля, обжимной инструмент, клещи для зачистки кабелей, измерительную ленту, сетевой тестер и прочную чашку. кофе.

Измерение длины

В стремлении сократить отходы кабеля вам необходимо с особой тщательностью подходить к вопросам длины. При измерении длины не забудьте добавить около 4 дюймов для заглушек на каждом конце. Для больших длин фактор измерения становится очень важным, поскольку он напрямую влияет на скорость передачи данных. Что касается кабелей Cat6, они поддерживают скорость передачи данных 10 Гбит/с на расстоянии 50 метров, тогда как на расстоянии 100 метров скорость снижается до 1 Гбит/с. Поэтому вы должны убедиться, что длина вашего кабеля не превышает 100 метров.

Зачистите кабель

От конца провода отмерьте 2 дюйма. Затем поместите Ethernet-кабель Cat6 в стрипперы. Натяните кабель, но не слишком туго. Убедитесь, что лезвие инструмента для зачистки проводов лежит перпендикулярно проводу. Чтобы надрезать оболочку кабеля, один раз поверните стриппер вокруг провода. Теперь вы удалите стриппер и согните кабель Ethernet по линии разреза. В результате этого действия обшивка будет нарушена. Снимите сломанную оболочку с кабеля Cat6 и выбросьте ее.

Подготовка внутренних кабелей

После снятия оболочки медные проводники больше не скручены в 4 пары. Следующим шагом является организация проводников для разъема данных. Т-568Б и Т-568А — это две конфигурации, которые в основном используются в наши дни. Мы рекомендуем использовать следующую конфигурацию, перемещаясь слева направо:

• Белый Оранжевый
• Оранжевый
• Белый Зеленый
• Синий
• Белый Синий
• Зеленый
• Белый Коричневый
• Коричневый

После настройки кабелей вы их выпрямите; выпрямите их как можно аккуратнее. На этом этапе вам не нужно беспокоиться о ровной длине, просто отвлеките все свое внимание на выпрямление кабелей. Однако, когда вы обрезаете провода в беспорядке, вы должны убедиться, что все провода ровные.

Обожмите разъемы на кабеле

Теперь вы вставите кабель категории 6 в разъем RJ45 . После того, как вы вставили провода в разъем, убедитесь, что оболочка находится внутри конца разъема для передачи данных; это усилит силу сигнала и защитит их от помех. Сожмите кабель выше и переместите его к разъему, так как при этом оболочка смещается дальше в разъем RJ45. Теперь вставьте плагин в обжимной инструмент и нажмите на ручку. Повторите то же самое на другом конце.

Фаза тестирования

Теперь проверьте соединительный кабель с помощью тестеров. Если результаты идеальны, все готово.

---

Автор : Фрэнк Тайгер

Изготовление кабеля категории 5/ethernet/RJ45

Преимущества: стоимость и гибкость

Предварительно обжатые кабели категории 5 стоят 10–15 долл. длина. Тем не менее, вы можете купить комплект с 500-футовым необжатым кабелем категории 5, который включает в себя обжимной инструмент и 50 вилок категории 5 около 90 баксов. Предположим, что средний кабель категории 5 составляет 10 футов. Этого достаточно, чтобы сделать 50 десятифутовых кабелей стоимостью 1,80 доллара за кабель. Производители кабелей могут взимать наценку в размере 830%, потому что большинство люди не понимают, как легко сделать свой собственный кабели. (Если вы покупаете кабель оптом, когда у вас есть нужные инструменты, вы можете вероятно, снизит предельные издержки до 0,50 доллара за кабель.)

Но стоимость — не единственное преимущество изготовления собственных кабелей. Если вам нужно пропустить кат. 5 через плотный трубопровод в вашем доме, это гораздо проще проложить кабель без прикрепленных головок и обжима концы, как только он на месте.

Или, если вам нужно проложить кабель на очень большое расстояние (> 50 футов), часто трудно найти обжатые кабели такой длины в магазинах.

Наконец, если вы пытаетесь навести порядок в чулане, полном проводов, вы можете избегайте извилистых стяжек, обрезая кабели категории 5 только на нужной длины (плюс небольшой провис, конечно.)

Принадлежности

Чтобы сделать собственный кабель категории 5, вам понадобятся:

• Длина насыпного необжатого кабеля:
• Обжимной инструмент:
• Коробка вилок категории 5:

Или вы можете купить комплект «все в одном», который содержит все (плюс инструмент для тестирования линии):

Три этапа: зачистить, расположить, обжать

После того, как вы обрежете кабель до нужной длины и проложите его между два места, пришло время прикрепить заглушки. К счастью, это простой трехэтапный процесс на каждом конце.

Шаг 1: Зачистите

С помощью лезвия для зачистки на обжимном инструменте зачистите 3-5 мм от оболочки на конце кабеля. (Обжимные инструменты имеют специальную бритву, которая разрезает оболочку, не разрезая внутренности, но вы можете использовать любое острое лезвие или пару ножницы, если будете осторожны. )

Если вы как-то случайно перерезали внутренние провода, просто перережьте проволока на дюйм ниже и попробуйте снова зачистить. (Итак, оставьте себе несколько лишних дюймов на случай, если вы все испортите.)

После того, как вы разденете, вы найдете 8 проводов с цветовой кодировкой внутри.

Шаг 2. Подготовьте

Для изготовления стандартного кабеля категории 5 необходимо провода с цветовой маркировкой в ​​одинаковом порядке на обоих концах. На самом деле не имеет значения, в каком порядке вы кладете цвета, главное, чтобы они одинаково на обоих концах.

Если вы хотите следовать популярному соглашению, используйте порядок «568B». Заказ 568B:

1. Белая/оранжевая полоска.
2. Сплошной оранжевый.
3. Белая/зеленая полоска.
4. Сплошной синий.
5. Белая/синяя полоска.
6. Сплошной зеленый.
7. Белая/коричневая полоска.
8. Коричневый.

Примечания

Если вас интересуют подробности, технически вам нужно только 4 провода в одном и том же положении для 10/100 Ethernet. 10/100 использует два внутренних провода (провод 1 и провод 2) для создания цепи для отправки и два внутренних провода для создания цепи для приема (провод 3 и провод 6). По-прежнему рекомендуется использовать один и тот же порядок на обоих концах, так как все больше устройств (таких как гигабитный Ethernet, домашние камеры безопасности или приемопередатчики HDMI) могут работать по 5 линиям категории с каждым годом, и эти устройства ожидают, что все провода будут в нужном месте.

(Если вы хотите сделать менее распространенный «патч» или «перекрестный» кабель для перехода напрямую с компьютера на компьютер вместо компьютер-маршрутизатор/модем/концентратор/коммутатор, вам потребуется немного разный порядок на обоих концах. На самом деле редко нужно делать соединительный кабель в наши дни, так как многие устройства автоматически определяют, какой тип кабеля подключен.
