Понижающий трансформатор | Диаграмма, работа, приложения, часто задаваемые вопросы
— Реклама —
Понижающий трансформатор — это электрическое устройство, которое снижает напряжение источника питания переменного тока. Он состоит из первичной обмотки, вторичной обмотки и стального сердечника. Когда на первичную обмотку подается переменное напряжение, оно создает флуктуирующее магнитное поле в железном сердечнике. Затем это магнитное поле индуцирует напряжение во вторичной обмотке, но с более низким уровнем напряжения, чем в первичной обмотке.
Трансформатор работает по принципу взаимной индукции, также известному как закон электромагнитной индукции Фарадея, согласно которому величина напряжения прямо пропорциональна скорости изменения магнитного потока.
Чтобы получить более полное представление о работе трансформатора, давайте разберемся в его основах.
— Реклама —
Это означает, что ток индуцируется в катушке, когда она проходит вблизи катушки с током, имеющей переменный магнитный поток. Этот индуцированный ток прямо пропорционален скорости изменения тока. Узнайте больше о взаимной индукции.
Согласно закону Фарадея любое изменение магнитного поля вблизи катушки или проводника приводит к возникновению электродвижущей силы (ЭДС), которая индуцируется внутри катушки из-за изменения магнитного потока.
Конструкция трансформатораТрансформатор состоит из следующих основных частей:

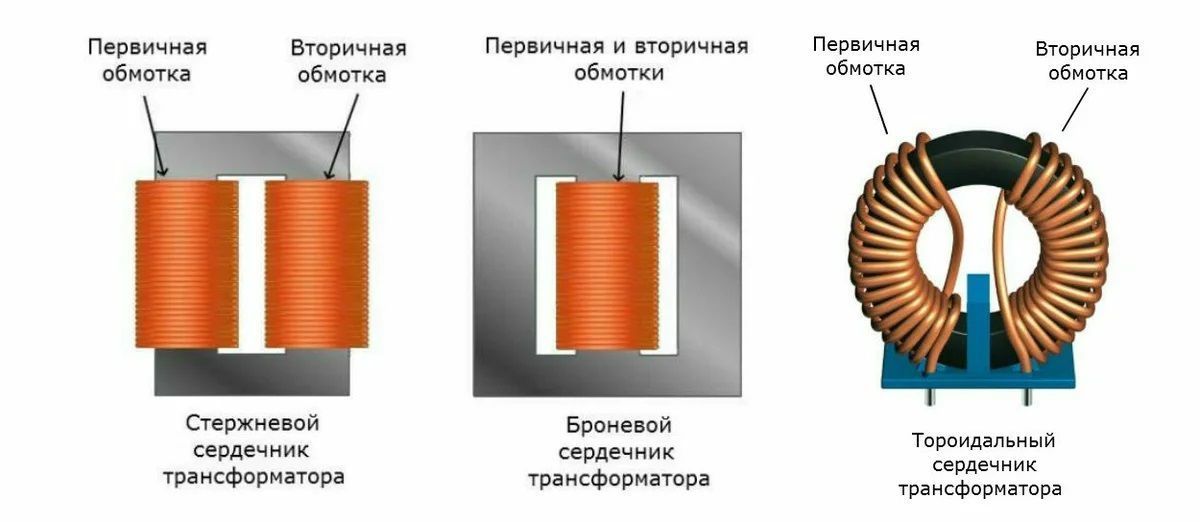

Сердечник Катушки, намотанные на определенный материал, вместе образуют сердечник трансформатора. Эти сердечники изготовлены из материала с очень высокой проницаемостью, способного выдерживать флюс. Сердечник трансформатора действует как путь или канал для легкого прохождения магнитного потока.
Эти сердечники изготовлены из ферромагнитных материалов с высокой проницаемостью, таких как железо.
В трансформаторах мы используем тонкие листы металлического железа вместо одного сплошного сердечника, потому что один сплошной сердечник вызывает большее образование вихревых токов, что снижает эффективность трансформатора.

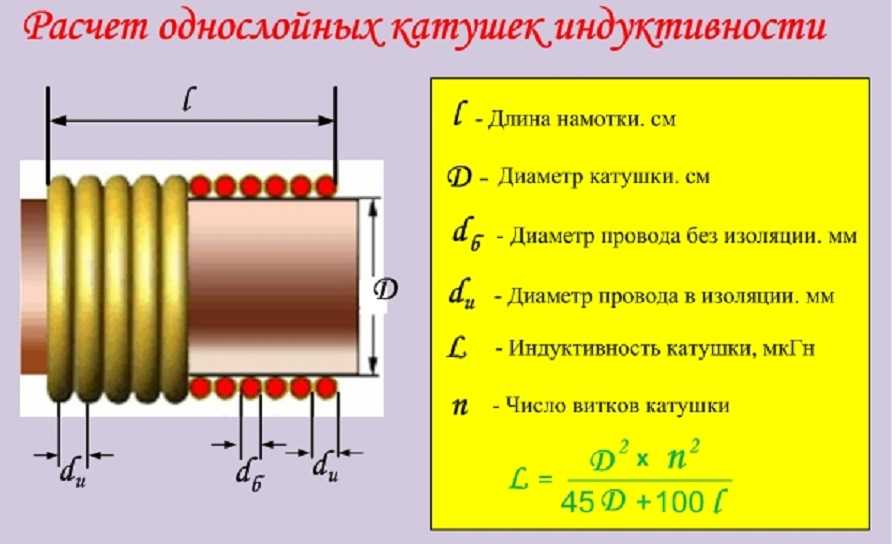

ОбмоткаТрансформаторы напряжения намотаны проводами, называемыми катушками. Здесь мы используем провода с меньшим сопротивлением и хорошей проводимостью, что необходимо для получения хорошего КПД трансформатора. Как правило, медь используется в обмотке трансформатора, так как она имеет хорошую электропроводность и очень низкое сопротивление по сравнению с другими. Это также не дорого, как золото, серебро и платина.
Работа трансформатора Работа трансформатора основана на принципе взаимной индукции. Таким образом, при изменении тока одной катушки электрический ток также индуцируется в другой катушке, находящейся рядом с ней.
Каждый трансформатор состоит из двух катушек или обмоток: первичной и вторичной. Первичная обмотка подключена к источнику переменного тока, а вторичная к нагрузке. При подаче переменного тока на первичную обмотку катушки возникает магнитный поток. Через сердечник трансформатора магнитное поле завершает свой путь. Когда вторичная обмотка соприкасается с этим магнитным потоком, на ней индуцируется ЭДС. Сила создаваемой ЭДС зависит от количества витков в обмотке вторичной катушки.
N1> N2
Где, n1 = количество поворотов в 1 -й катушке
N2 = количество поворотов во 2 -й катушке

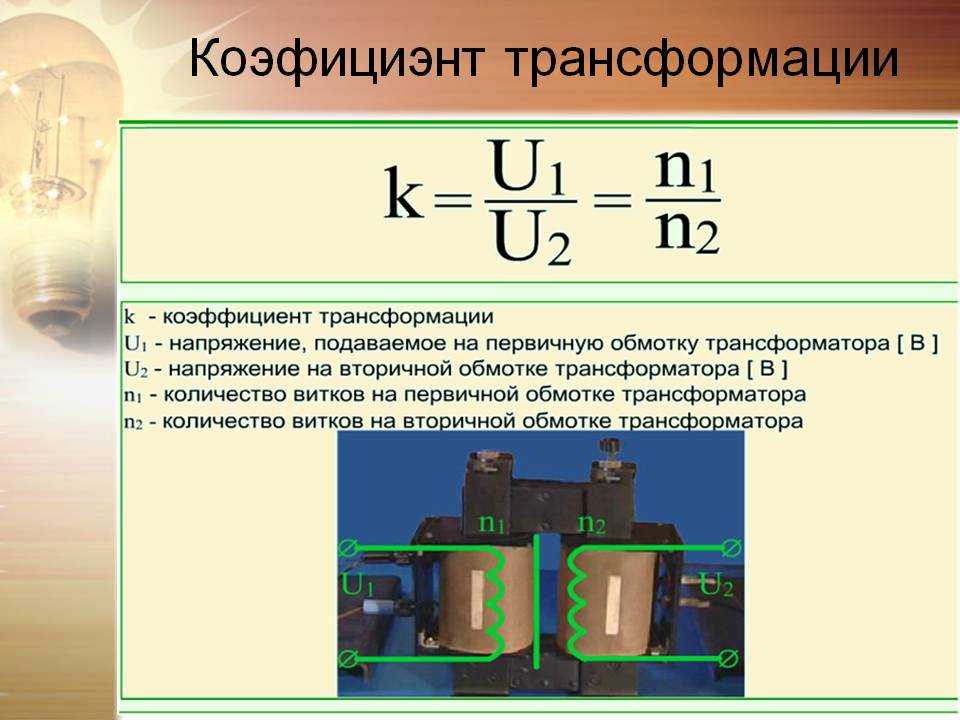

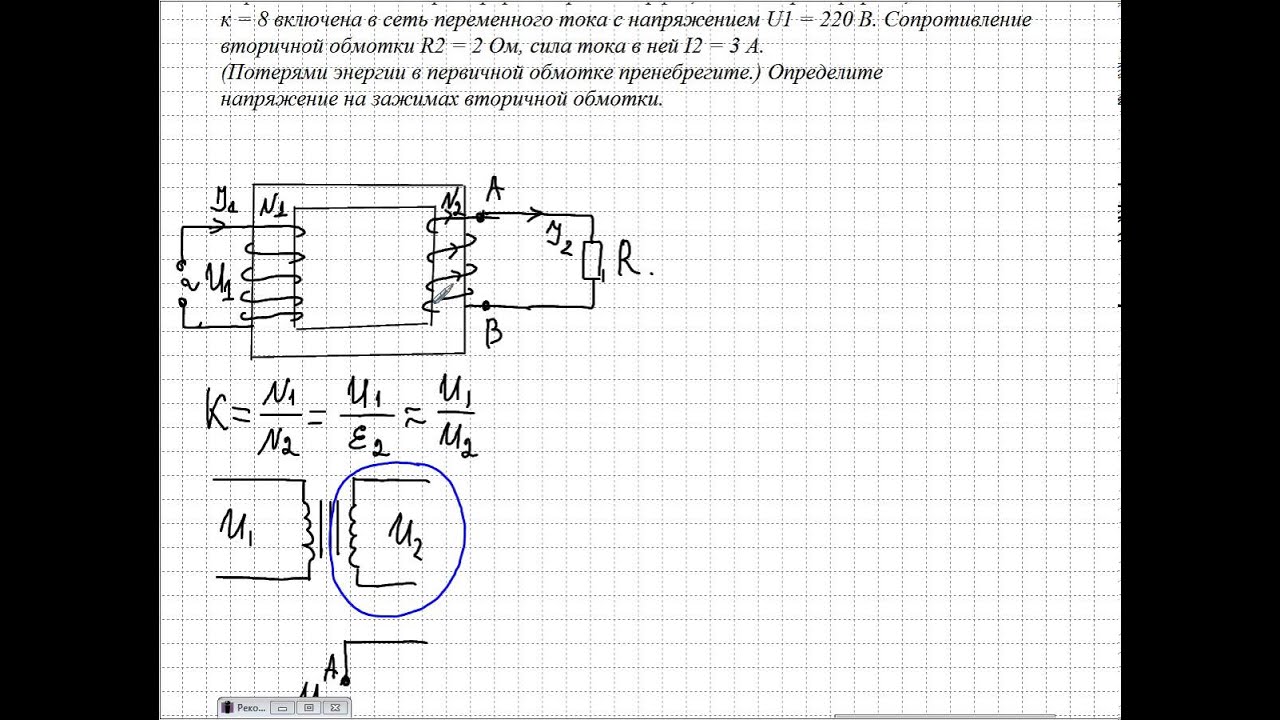

Vp/Vs = Np/Ns
, где Vp = напряжение в первичной обмотке
Vs = напряжение во вторичной обмотке
Np = количество витков в первичной обмотке
Ns = количество витков во вторичной обмотке

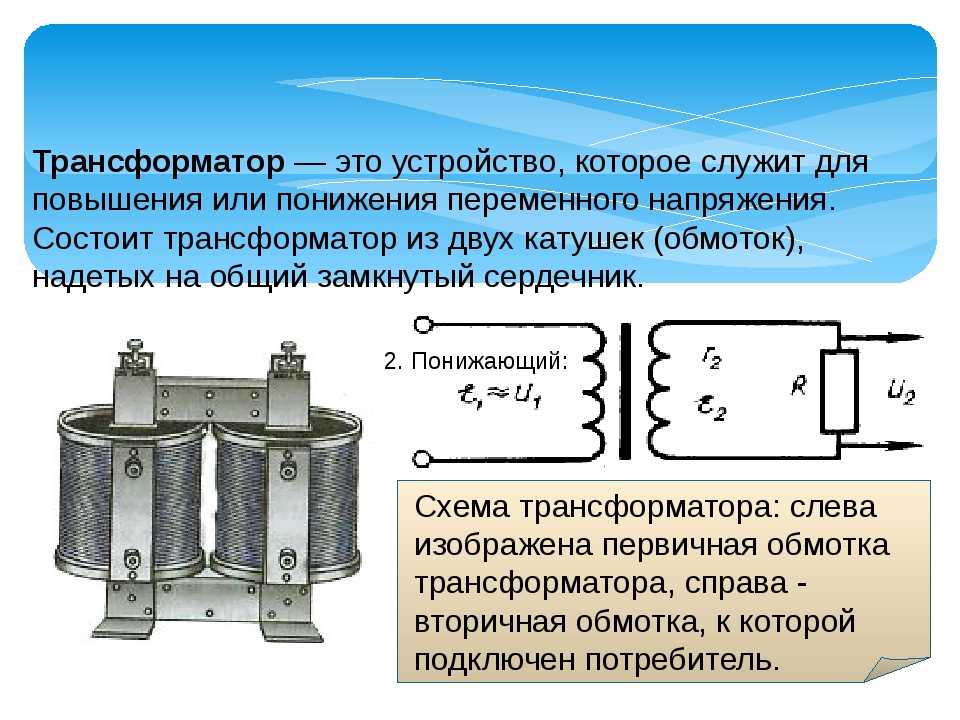

Понижающий трансформатор Что такое понижающий трансформатор? Трансформатор, имеющий большее число витков в первичной обмотке и меньшее во вторичной обмотке, называется понижающим трансформатором.
Итак, как видно из предыдущего уравнения для связи между числом витков в обмотке и напряжением, если число витков в первичной обмотке больше, чем число витков во вторичной, то ЭДС, создаваемая во вторичной обмотке, меньше, чем первичный ввод.
Следовательно, мы получаем более низкое напряжение во вторичной обмотке понижающего трансформатора напряжения. Как следует из названия, понижающий трансформатор используется для преобразования мощности более высокого напряжения в мощность более низкого напряжения.

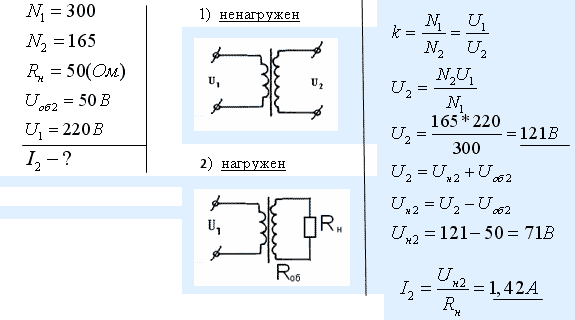

Формула понижающего трансформатораТеперь давайте разберем описанный выше процесс на примере.
Предположим, у нас есть источник переменного тока, который может производить 210 В.
Если мы используем трансформатор, имеющий Np (количество витков в первичной обмотке) = 20000,
И Ns (количество витков во вторичной обмотке) = 100,
Тогда Vs (напряжение на вторичной обмотке) определяется как
Vs = (Vp * Ns)/Np
Поместите приведенные выше значения в это уравнение рассчитать напряжение на вторичной обмотке.
Я оставил эту работу для вас. Укажите правильное значение в комментариях.
- Однофазные понижающие трансформаторы
- Понижающие трансформаторы центральной фазы
- Понижающие трансформаторы с несколькими ответвлениями
Понижающие трансформаторы используются в адаптерах питания и выпрямителях для эффективного снижения напряжения. Они также используются в электронных SMPS.
Другие области применения включают:
- Линии электропередач
- Сварочные аппараты
- Стабилизаторы напряжения и инверторы

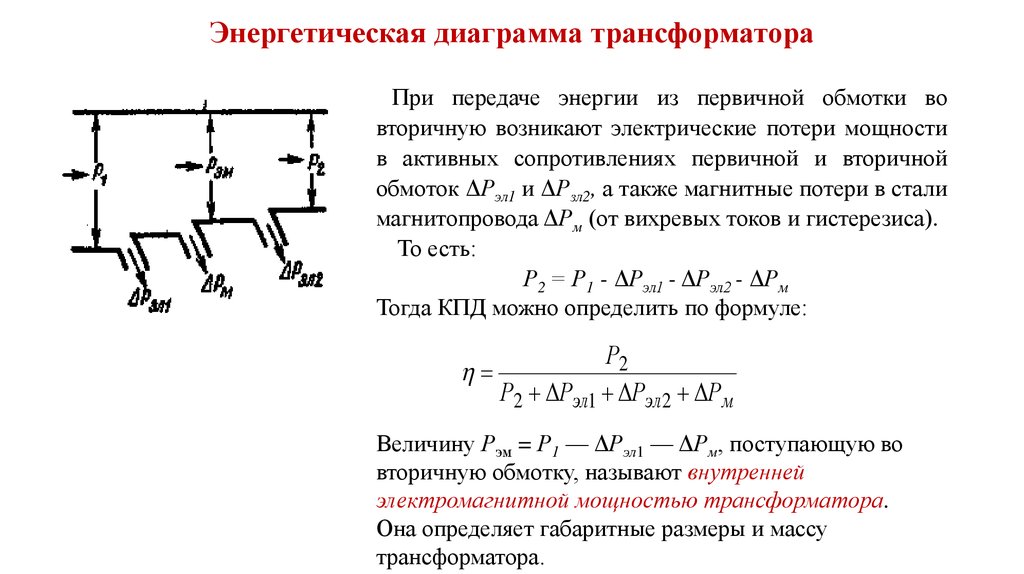

- Понижающие трансформаторы очень эффективны и могут обеспечить требуемую мощность с КПД до 99 процентов.
- Мы можем легко получить желаемое выходное напряжение без больших потерь мощности.
- Они дешевле и надежнее.
- Их можно использовать для подачи больших токов и низких напряжений.
Нет, понижающие трансформаторы предназначены для снижения напряжения сети переменного тока. Чтобы увеличить напряжение источника переменного тока, вам потребуется использовать повышающий трансформатор.
Q2. Как рассчитать выходное напряжение понижающего трансформатора?Выходное напряжение понижающего трансформатора можно рассчитать по следующей формуле: V_выход = V_вход * (N_вторичный / N_первичный)
Где V_выход — выходное напряжение, V_вход — входное напряжение, N_вторичный — число витков во вторичной обмотке, а N_primary — число витков в первичной обмотке.
Q3. Как выбрать подходящий размер понижающего трансформатора? Размер понижающего трансформатора, подходящего для конкретного применения, зависит от требований к напряжению и току нагрузки (т.
е. устройства или устройств, которые будет питать трансформатор).
Вам необходимо знать номинальные значения напряжения и тока нагрузки и выбрать трансформатор с номинальным напряжением первичной обмотки, превышающим напряжение питания, и номинальным напряжением вторичной обмотки, равным или превышающим напряжение нагрузки.
Номинальный ток трансформатора должен быть равен или превышать ток нагрузки. Важно выбрать трансформатор подходящего размера, чтобы избежать перегрузки или повреждения трансформатора или нагрузки.
Q4. Как подключить понижающий трансформатор? Понижающие трансформаторы обычно подключаются по схеме треугольник или звезда. В конфигурации треугольника первичная и вторичная обмотки соединены по треугольной схеме. В схеме «звезда» первичная и вторичная обмотки соединены Y-образно. Конкретный метод подключения будет зависеть от трансформатора и области применения. При подключении понижающего трансформатора важно следовать инструкциям производителя.
Существует несколько способов проверки понижающего трансформатора:
- Проверка разомкнутой цепи: В ходе этой проверки измеряется напряжение первичной обмотки при разомкнутой вторичной обмотке.
- Тест короткого замыкания: Этот тест измеряет ток первичной обмотки при коротком замыкании вторичной обмотки.
- Тест под нагрузкой: Этот тест измеряет напряжение и ток первичной и вторичной обмоток с нагрузкой, подключенной к вторичной обмотке.
- Испытание на повышение температуры: В этом испытании измеряется повышение температуры трансформатора в условиях нагрузки, чтобы убедиться, что он работает в безопасных пределах.
Некоторые факторы, которые могут повлиять на работу понижающего трансформатора, включают:
- Качество материалов, используемых в трансформаторе
- Конструкция трансформатора
- Нагрузка на трансформатор
- Частота и напряжение сети переменного тока
- Температура окружающей среды и влажность
- Наличие внешних электромагнитных помех (ЭМП)
Каковы некоторые распространенные проблемы с понижающими трансформаторами и как их можно решить? Некоторые распространенные проблемы с понижающими трансформаторами включают:
- Перегрев: это может быть вызвано перегрузкой трансформатора, использованием его на частотах, превышающих номинальные, или эксплуатацией при высоких температурах окружающей среды. Чтобы решить эту проблему, уменьшите нагрузку на трансформатор, используйте его на номинальной частоте и обеспечьте надлежащую вентиляцию.
- Гудение или жужжание: это может быть вызвано взаимодействием магнитных полей с другими расположенными поблизости электрическими устройствами или механическими проблемами с трансформатором. Чтобы решить эту проблему, переместите трансформатор подальше от других электрических устройств или обратитесь к специалисту для осмотра и ремонта трансформатора.
- Плохая стабилизация напряжения: это может быть вызвано неправильным размером или нагрузкой трансформатора или неисправным трансформатором. Чтобы решить эту проблему, убедитесь, что трансформатор правильно рассчитан и рассчитан на нагрузку, и при необходимости вызовите специалиста для осмотра и ремонта трансформатора.
Чтобы решить эту проблему, убедитесь, что трансформатор правильно рассчитан и рассчитан на нагрузку, и при необходимости вызовите специалиста для осмотра и ремонта трансформатора.
Понижающий трансформатор: все, что вам нужно знать
Понижающий трансформатор: все, что вам нужно знать
Понижающий трансформатор преобразует входное высокое напряжение в низкое.
Принцип действия понижающего трансформатора заключается в использовании электромагнитных принципов для преобразования.
Но на рынке есть много видов понижающих трансформаторов, так какие трансформаторы могут понижать?
Эта статья подробно расскажет вам.
Если вам необходимо приобрести понижающий трансформатор, daelim, несомненно, станет вашим первым выбором.
Компания Daelim получила несколько стандартов, таких как CSA, IEEE, SGS, CNAS, CESI и т. д.
Это означает, что компания Daelim предлагает вам высококачественные и надежные понижающие трансформаторы.
Если у вас есть особые потребности, сообщите об этом в Daelim, у Daelim даже есть профессиональная команда по установке на месте в Северной Америке, которая может позволить вам выполнить весь процесс мониторинга понижающих трансформаторов от покупки до установки в офисе.
Содержание
Что такое понижающий трансформатор и как он работает?
Если вы хотите понизить напряжение (ВН) и ток (НН) с первичной на вторичную сторону трансформатора, вам понадобится понижающий трансформатор, который делает это и продвигается Daelim. .
В контексте он преобразует электрическую энергию в магнитную энергию, а затем обратно в электрическую энергию.
Электрические системы и линии электропередач выигрывают от использования понижающего трансформатора.
Поскольку вторичная обмотка содержит меньше витков, чем первичная, вторичное напряжение ниже первичного.
Следовательно, понижающий трансформатор такого типа используется для снижения напряжения до желаемых значений для схемы.
Источники питания со ступенями трансформатора доступны почти повсеместно. Электронные понижающие трансформаторы и распределительные системы обычно используют эти трансформаторы.
С другой стороны, реверсивные машины, такие как трансформаторы, могут использоваться для повышения или понижения приложенного к ним напряжения.
Клеммы ВН будут подключены к системе в случае высоковольтной цепи, тогда как клеммы НН будут использоваться в случае низковольтных цепей и нагрузок.
Тогда напряжение трансформатора пропорционально его коэффициенту трансформации.
Мы можем увеличить напряжение, увеличив количество витков в обмотке.
Низкое напряжение достигается за счет уменьшения числа витков вторичной обмотки, при этом первичная обмотка имеет больший размер, чтобы выдерживать более высокие напряжения.
Для питания низковольтного оборудования переменного тока понижающий трансформатор преобразует выходное высокое напряжение (208 или 200 В переменного тока) в низкое напряжение (120 или 100 В переменного тока).
В этом семействе товаров Daelim представлено множество стоечных конструкций.
Как и в случае с предыдущими продуктами APC, вы можете ожидать от этого устройства такого же внешнего вида. Несмотря на свои небольшие размеры, они могут обеспечить мощность до 4,5 кВт для вашей нагрузки.
Единицей измерения является метрический эквивалент 1,75 U. 208 вольт понижается до 120 вольт перед распределением на нагрузку. С ними совместимы устройства APC Symmetra 208V и Smart-UPS 208V.

Узнайте больше сейчас:2022 Ultimate Step Up Transformer Guide
Как подключен понижающий трансформатор?
В энергосистеме решающую роль играют понижающие трансформаторы.
Чтобы лучше обслуживать потребности потребителей, понижают напряжение.
Напоминаем, что для передачи энергии на большие расстояния напряжение должно быть максимально высоким.
Потери при передаче будут значительно снижены, если напряжение и ток будут высокими.
Для подключения к системе электропередачи необходимо разработать энергосистему с различными уровнями напряжения.
Кроме того, общепринятой практикой является использование понижающих трансформаторов для соединения передающих сетей с разными уровнями напряжения.
Например, 765/220 кВ, или 410/220 кВ, или 110/110 кВ являются примерами уровней напряжения, которые понижаются от высокого к низкому.
Эти понижающие трансформаторы массивны и имеют большую номинальную мощность (даже 1000 МВА).
Автотрансформаторы обычно используются в этой ситуации, потому что коэффициент трансформации трансформатора не очень высок.
Таким образом, напряжение передачи затем настраивается на уровень распределения, за которым следует преобразование уровней напряжения.
В данном случае соотношения напряжений составляют 220/20 кВ и 110/20 кВ.
Эти трансформаторы имеют номинальную мощность до 60 МВА. Эти трансформаторы обычно всегда оснащены переключателем ответвлений под нагрузкой.
Основная функция переключателя ответвлений — регулирование напряжения.
Переключатели ответвлений низкого напряжения более распространены в Соединенных Штатах, в то время как переключатели ответвлений высокого напряжения более распространены в других странах.
На последнем этапе преобразования напряжения напряжение адаптируется к уровню напряжения в доме.
Кроме того, малые распределительные трансформаторы имеют номинальную мощность до 5 МВА (обычно ниже 1 МВА) и номинальное напряжение 35, 20 или 10 кВ на стороне ВН и 400/200 В на стороне НН, что делает их подходит для широкого спектра применений.
Можно увидеть высокий коэффициент трансформации этих понижающих трансформаторов.
Как правило, они имеют обесточенное устройство РПН с пятью положениями РПН (плюс-минус два положения РПН) и не имеют устройства РПН под нагрузкой.
Дополнительные сведения: Распространенные неисправности и текущее обслуживание трансформатора 220 кВ
Подключение понижающего трансформатора: руководство по подключению
Первичное напряжение понижающего трансформатора выше вторичного.
Большая часть его функций связана с уменьшением напряжения на вторичной обмотке.
Название трансформатора происходит от того факта, что он снижает высокое напряжение и низкий ток до более низкого напряжения и более высокого тока.
Для понижающего трансформатора первичная и вторичная обмотки нуждаются в проводах разного сечения из-за различных токов.
Перед установкой понижающего трансформатора требуется много оборудования.
Чаще всего используется понижающий трансформатор, который преобразует 220-вольтовую электроэнергию, которую можно найти во многих регионах мира, в 110-вольтовую электроэнергию, необходимую для многих электронных устройств.
Для подключения понижающего трансформатора выполните шаги, описанные ниже:
Если закрепляемый трансформатор имеет большую номинальную силу тока, снимите крышку с клеммной коробки и проверьте схему.
Отключите источник питания цепи и отключите защиту цепи на обоих концах.
В дальнейшем определяйте терминацию понижающего трансформатора.
Сторона высокого напряжения понижающего трансформатора имеет выводы h2, h3, h4 и h5, тогда как сторона низкого напряжения имеет выводы X1, X2, X3 и X4. Независимо от размера трансформатора оконечная нагрузка всегда одинакова, независимо от производителя или входного напряжения.
Для начала отрежьте силовые провода от наконечников, а также количество проводов, прорезанных в области обжима, в зависимости от типа провода.
Затем снимите изолирующий колпачок с провода, чтобы пропустить ток. Наконец, обожмите один конец устройства электрического соединения с медным проводом без покрытия.
Помните, что важно следовать инструкциям производителя при подключении высоковольтной стороны понижающего трансформатора.
Низковольтная сторона трансформатора должна быть подключена в соответствии с инструкциями и схемами производителя понижающего трансформатора.
Для небольших управляющих трансформаторов будут использоваться только клеммы X1 и X2, где X1 — сторона питания, а X2 — сторона заземления и низкого напряжения.
После этого X1 поступает непосредственно в цепь управления после прохождения предохранителя, который обычно рассчитан на цепь управления, отключая управляющий трансформатор.
Нейтраль цепи управления заканчивается контактом X2, который также используется для обеспечения безопасности заземления. Поэтому
X2 должен быть подключен к заземляющей конструкции цепи, чтобы малый управляющий трансформатор работал должным образом.
Затем следует экранировать трансформатор и все корпуса, препятствующие прохождению тока.
Подайте высокое напряжение на трансформатор, включив силовую цепь фидера, а затем активировав контроль цепи безопасности на низком уровне.
Сделав все это, проверьте напряжение на понижающей стороне трансформатора, чтобы убедиться, что оно находится на том же уровне, что и на бирке производителя.
К нему относятся: Какие существуют типы обмоток трансформатора? Какие бывают концентрические обмотки?
Функция понижающего трансформатора при передаче электроэнергии
440 вольт — пиковое напряжение, при котором на электростанциях вырабатывается электричество переменного тока.
Наиболее распространенное напряжение для домашних хозяйств и предприятий находится в диапазоне от 220 до 240 В.
С помощью повышающего трансформатора напряжение, вырабатываемое электростанцией, повышается до нескольких киловольт в самой высокой точке.
Линия электропередачи высокого напряжения передает мощность/электричество на большие расстояния с использованием выхода повышающего трансформатора.
Здесь целью является снижение падения напряжения.
Для достижения 220–240 В мощность должна быть сначала снижена с помощью понижающего трансформатора, прежде чем ее можно будет использовать в точке конечного потребления/конечной подстанции.
Хотите знать о: Силовой трансформатор для сельского хозяйства
Каков принцип работы понижающего трансформатора?
Провода, известные как катушки, наматывают понижающий трансформатор напряжения.
Здесь используются провода с низким сопротивлением и хорошей проводимостью, поскольку они необходимы для максимального повышения эффективности трансформатора.
Обычно для обмоток трансформаторов используется медь из-за ее высокой электропроводности и низкого сопротивления.
Кроме того, он не слишком дорог по сравнению с драгоценными металлами, такими как золото, серебро и платина.
В связи с этим «закон электромагнитной индукции Фарадея» регулирует работу трансформатора.
Взаимная индукция между обмотками трансформатора является движущей силой его работы.
Изменение магнитного потока, связывающего цепь, индуцирует электрический заряд, пропорциональный скорости изменения потокосцепления, в соответствии с законом Фарадея.
Количество витков в первичной и вторичной обмотках влияет на ЭДС (электродвижущую силу), создаваемую между ними.
В результате этого соотношения получил название Коэффициент поворотов.
Следовательно, способность понижающего трансформатора снижать напряжение зависит от коэффициента трансформации первичной и вторичной обмоток.
Количество потокосцепления во вторичной обмотке трансформатора будет меньше, чем в первичной обмотке из-за меньшего количества витков во вторичной обмотке.
В результате ЭДС на вторичной обмотке будет меньше.
Из-за этого напряжение вторичной обмотки ниже, чем первичной обмотки.
Вам необходимо знать: Как рассчитать потери мощности трансформатора, метод расчета потерь в железе трансформатора и мощности потерь в меди
Подключение понижающего трансформатора: как это работает
Взаимная индукция основа работы трансформатора.
Если ток в одной катушке колеблется, в другие катушки поблизости также будет поступать электрический ток.
Первичная и вторичная обмотки понижающего трансформатора состоят из двух катушек. Он подключен к источнику переменного тока через первичную обмотку, а к нагрузке через вторичную.
Магнитный поток образуется при подаче переменного тока на первичную обмотку катушки.
Магнитное поле завершает свой путь через сердечник трансформатора.
На вторичной обмотке возникает ЭДС, когда она входит в контакт с этим магнитным потоком.
Количество витков вторичной обмотки катушки влияет на силу генерируемого ЭДС.
Узнайте о: методе расчета числа витков сердечника силового трансформатора
Что такое обмотка трансформатора?
Каждый пучок медных катушек в обмотке трансформатора соединен вместе, образуя обмотку.
Питание ввода-вывода и, в меньшей степени, диапазон напряжения определяют характеристики обмоток.
Первичная обмотка и вторичная обмотка — это две формы обмотки понижающего трансформатора.
В основном первичная обмотка получает электроэнергию от источника, а вторичная обмотка распределяет ее потребителям.
Таким образом, алюминий и медь являются наиболее часто используемыми проводниками в обмотках трансформаторов соответственно.
Медь обладает отличной механической прочностью и проводимостью, однако алюминий дешевле и легче меди.
В больших трансформаторах обычно используются медные обмотки, тогда как в понижающих трансформаторах меньшего размера используются алюминиевые проводники.
Больше содержания: Сколько обмоток в распределительном трансформаторе?
Требования к обмотке трансформатора
Сведение начальной стоимости обмотки трансформатора к минимуму имеет решающее значение для успеха.
Кроме того, обмотки имеют более низкие эксплуатационные расходы и затраты на техническое обслуживание.
Чтобы условия нагрева соответствовали критериям, они должны соответствовать.
Срок службы трансформатора значительно сокращается, если его обмотки не выдерживают повышенной температуры.
Кроме того, крайне важно, чтобы обмотка оставалась стабильной в случае неожиданного короткого замыкания в понижающем трансформаторе.
Обмотка должна выдерживать перенапряжение.
С точки зрения изоляции расположение обмоток ВН и НН имеет решающее значение.
Два слоя изоляции требуются, если обмотка ВН расположена близко к сердечнику трансформатора; сердечник и обмотка НН.
Требуется только один слой изоляции ВН, если обмотка ВН расположена снаружи, а обмотка НН расположена близко к сердечнику.
Этот слой изоляции расположен между высоковольтной и низковольтной обмотками. Изолирующий лак наносится на сердечник перед соединением катушек с сердечником.
Прямоугольное поперечное сечение упрощает сборку сердечника.
Таким образом, трансформатор с прямоугольной катушкой является наиболее экономичным вариантом.
В связи с этим прямоугольные концентрические катушки используются в конструкции компактных понижающих трансформаторов из-за их портативности.
Высокие силы отталкивания, возникающие между первичной и вторичной обмотками в случае большого блока в условиях короткого замыкания.
В результате этого процесса плоские стороны внешней катушки «закругляются».
В этом случае повреждена изоляция катушек.
В худшем случае трансформатор становится непригодным для использования из-за повреждения.
Цилиндрические концентрические катушки используются, чтобы избежать этой проблемы в трансформаторах с большими блоками.
Может быть концентрическим или многослойным в зависимости от расположения обмоток ВН и НН.
В трансформаторах с сердечником используется цилиндрическая или концентрическая обмотка.
В корпусном трансформаторе используется многослойная обмотка.
Таким образом, обмотка НН расположена ближе к сердечнику в концентрической обмотке и снаружи в многослойной обмотке из-за более легкой изоляции.
Благодаря изоляции между обмотками НН и ВН охлаждение упрощается.
Вам также необходимо знать: Основные факторы, влияющие на характеристики изоляции трансформаторов
Для чего используются понижающие трансформаторы?
Понижающий трансформатор можно использовать во многих случаях, например:
• Мобильные телефоны, стереосистемы и проигрыватели компакт-дисков имеют собственные настенные зарядные устройства в основной настенной розетке.
• Линии электропередачи можно понизить до более низкого уровня напряжения
• Путем снижения напряжения и повышения силы тока в сварочных аппаратах.
• Стабилизаторы напряжения, инверторы и т.
