Как прозвонить трансформатор или как определить обмотки трансформатора
Здравствуйте, уважаемые читатели сайта sesaga.ru. На первых порах занятий радиоэлектроникой у начинающих радиолюбителей, да и не только у радиолюбителей, возникает очень много вопросов, связанных с прозвонкой или определением обмоток трансформатора. Это хорошо, если у трансформатора всего две обмотки. А если их несколько, да и еще у каждой обмотки несколько выводов. Тут просто караул кричи. В этой статье я расскажу Вам, как можно определить обмотки трансформатора визуальным осмотром и с помощью мультиметра.
Как Вы знаете, трансформаторы предназначены для преобразования переменного напряжения одной величины в переменное напряжение другой величины. Самый обычный трансформатор имеет одну первичную и одну вторичную обмотки. Питающее напряжение подается на первичную обмотку, а ко вторичной обмотке подключается нагрузка. На практике же большинство трансформаторов может иметь несколько обмоток, что и вызывает затруднение в их определении.
1. Определение обмоток визуальным осмотром.
При визуальном осмотре трансформатора обращают внимание на его внешний защитный слой изоляции, потому как у некоторых моделей на внешнем слое изображают электрическую схему с обозначением всех обмоток и выводов; у некоторых моделей выводы обмоток только маркируют цифрами. Также можно встретить старые отечественные трансформаторы, на внешнем слое которых указывают маркировку в виде цифрового кода, по которому в справочниках для радиолюбителей есть вся информация о конкретном трансформаторе.
Если трансформатор попался без опознавательных знаков, то обращают внимание на диаметр обмоточного провода, которым намотаны обмотки. Диаметр провода можно определить по выступающим выводам концов обмоток, выпущенных для закрепления на контактных лепестках, расположенных на элементах каркаса трансформатора. Как правило, первичную обмотку мотают проводом меньшего сечения, по отношению к вторичной. Диаметр провода вторичной обмотки всегда больше.
Исключением могут быть повышающие трансформаторы, работающие в схемах преобразователей напряжения и тока. Их первичная обмотка выполнена толстым проводом, так как генерирует высокое напряжение во вторичной обмотке. Но такие трансформаторы встречаются очень редко.
При изготовлении трансформаторов первичную обмотку, как правило, мотают первой. Ее легко определить по выступающим концам выводов обмотки, расположенных ближе к магнитопроводу. Вторичную обмотку наматывают поверх первичной, и поэтому концы ее выводов расположены ближе к внешнему слою изоляции.
В некоторых моделях сетевых трансформаторов, используемых в блоках питания бытовой радиоаппаратуры, обмотки располагают на пластмассовом каркасе, разделенном на две части: в одной части находится первичная обмотка, а в другой вторичная. К выводам первичной обмотки припаивают гибкий монтажный провод, а выводы вторичной обмотки оставляют в виде обмоточного провода.
2. Определение обмоток по сопротивлению.
Когда предварительный анализ обмоток произведен, необходимо убедиться в правильности сделанных выводов, а заодно прозвонить обмотки на отсутствие обрыва. Для этого воспользуемся мультиметром. Если Вы не знаете как измерить сопротивление мультиметром, то прочитайте эту статью.
Вначале прозвоним обычный сетевой трансформатор, у которого всего две обмотки.
Мультиметр переводим в режим «Прозвонка» и производим измерение сопротивления предполагаемых первичной и вторичной обмоток. Здесь все просто: у какой из обмоток величина сопротивления больше, та обмотка и является первичной.
Это объясняется тем, что в маломощных трансформаторах и трансформаторах средней мощности первичная обмотка может содержать 1000…5000 витков, намотанных тонким медным проводом, и при этом может достичь сопротивления до 1,5 кОм. Тогда как вторичная обмотка содержит небольшое количество витков, намотанных толстым проводом, и ее сопротивление может составлять всего несколько десятков ом.
Теперь прозвоним трансформатор, у которого несколько обмоток.
Для этого воспользуемся листком бумаги, ручкой и мультиметром. На бумаге будем зарисовывать и записывать величины сопротивлений обмоток.
Делается это так: одним щупом мультиметра садимся на любой крайний вывод, а вторым щупом по очереди касаемся остальных выводов трансформатора и записываем полученное значение сопротивлений. Выводы, между которыми мультиметр покажет сопротивление, и будут являться выводами одной обмотки. Если обмотка без средних отводов, то сопротивление будет только между двумя выводами. Если же обмотка имеет один или несколько отводов, то мультиметр покажет сопротивление между всеми этими отводами.
Например. Первичная обмотка может иметь несколько отводов, когда трансформатор рассчитан на работу в сети с напряжениями 110В, 127В и 220В. Вторичная обмотка также может иметь один или несколько отводов, когда хотят от одного трансформатора получить несколько напряжений.
Идем дальше. Когда первая обмотка и ее выводы будут найдены, то переходим к поиску следующей обмотки.
Щупом опять садимся на следующий свободный вывод, а другим поочередно касаемся оставшихся выводов и записываем результат. И таким образом производим измерение, пока не будут найдены все обмотки.
Например. Между выводами с номерами 1 и 2 величина сопротивления составила 21 Ом, тогда как между остальными выводами мультиметр показал бесконечность. Из этого следует, что мы нашли обмотку, у которой выводы обозначены номерами 1 и 2. Нарисуем ее так:
Теперь щупом садимся на вывод 3, а другим щупом поочередно касаемся выводов с номерами от 4 до 10. Мультиметр показал сопротивление только между выводами 3, 4 и 5. Причем между выводами 3 и 4 величина сопротивления составила 6 Ом, а между парой выводов 3, 5 и 4, 5 получилось по 3 Ома. Отсюда делаем вывод, что эта обмотка с отводом посередине, т.е. пары 3, 5 и 4, 5 намотаны равным количеством витков, и что с этой обмотки снимается два одинаковых напряжения относительно общего вывода 5.
Рисуем так:
Производим измерение далее.
Между выводами 6 и 7 величина сопротивления составила 16 Ом. Рисуем так:
Ну и между выводами 9 и 10 сопротивление составило 270 Ом.
А так как среди всех обмоток эта оказалась с самой большой величиной сопротивления, то она и является первичной. Рисуем так:
Вывод 8, к которому припаяна желто-зеленая жилка, ни как не звонился, поэтому смело утверждаем, что это экранирующая обмотка (экран), которую наматывают поверх первичной, чтобы устранить влияние ее магнитного поля на другие обмотки. Как правило, экранирующую обмотку соединяют с корпусом радиоаппаратуры.
В итоге у нас получилось четыре обмотки, из которых одна сетевая и три понижающих. Экранирующая обмотка обозначается пунктирной линией и располагается параллельно с сердечником. И вот на основе полученных результатов нарисуем электрическую схему трансформатора.
Теперь остается подать напряжение на первичную обмотку и измерить выходящие напряжения.
Однако тут есть один момент, который необходимо знать, если Вы сомневаетесь в правильности определения первичной (сетевой) обмотки.
Здесь все просто: чтобы не сжечь обмотку трансформатора и ограничить через нее нежелательный ток нужно последовательно с этой обмоткой включить лампу накаливания на напряжение 220В и мощностью 40 – 100 Вт. Если обмотка определена правильно, то нить накала лампы должна не гореть или еле тлеть. Если же лампа будет гореть достаточно ярко, то есть вероятность того, что сетевая обмотка трансформатора рассчитана на питающее напряжение 110 — 127В или Вы ее прозвонили неправильно.
Второй момент, по которому можно судить о правильности подключения трансформатора к сети — это сама работа трансформатора. При правильном включении работа трансформатора практически беззвучна и сопровождается слегка ощутимой вибрацией. Если же он будет громко гудеть и сильно вибрировать, и при этом будет нагреваться обмотка и из нее может пойти дым, то трансформатор однозначно включен неправильно.
В этом случае тут же отключайте трансформатор от сети, чтобы не повредить обмотку.
Также характерный гул и вибрацию может вызвать плохая стяжка пластин, из которых собран сердечник магнитопровода. Как правило, стягивание сердечника производится металлической скобой, специальными планками, болтами или стяжками, которые обеспечивают необходимую механическую прочность и жесткое соединение деталей сердечника.
Ну вот в принципе и все, что хотел сказать о прозвонке и определению обмоток трансформатора. Если у Вас возникли вопросы по этой теме, то задавайте их в комментариях к статье.
Удачи!
Как проверить трансформатор мультиметром на исправность?
Трансформатор является простым электротехническим устройством и служит для преобразования напряжения и тока. На общем магнитном сердечнике наматываются входная и одна или несколько выходных обмоток. Подаваемое на первичную обмотку переменное напряжение индуцирует магнитное поле, которое вызывает появление переменного напряжения такой же частоты во вторичных обмотках. В зависимости от соотношения числа витков изменяется коэффициент передачи.
Порядок выявления дефектов трансформатора
Для проверки неисправностей трансформатора прежде всего надо определить выводы всех его обмоток. Это можно сделать по его маркировке, где указываются номера выводов, обозначение типа (тогда можно воспользоваться справочниками), при достаточно большом размере даже есть рисунки.
Если трансформатор непосредственно в каком-то электронном приборе, то все это прояснят принципиальная электрическая схема на устройство и спецификация.
Определив все выводы, мультиметром можно проверить два дефекта: обрыв обмотки и замыкание ее на корпус или другую обмотку.
Для определения обрыва надо «прозвонить» в режиме омметра по очереди каждую обмотку, отсутствие показаний («бесконечное» сопротивление) указывает на обрыв. [attention type=red]На цифровом мультиметре могут быть недостоверные показания при проверке обмоток с большим числом витков из-за их высокой индуктивности.[/attention]
Для поиска замыкания на корпус один щуп мультиметра подсоединяется к выводу обмотки, а вторым поочередно касаются выводов других обмоток (достаточно одного любого из двух) и корпуса (место контакта нужно зачистить от краски и лака). Короткого замыкания быть не должно, проверить так необходимо каждый вывод.
Межвитковое замыкание трансформатора: как определить
Еще один распространенный дефект трансформаторов – межвитковое замыкание, распознать его лишь с помощью мультиметра практически невозможно.
Тут могут помочь внимательность, острое зрение и обоняние. Проволока изолируется только за счет своего лакового покрытия, при пробое изоляции между соседними витками сопротивление все равно остается, что приводит к местному нагреву. При визуальном осмотре на исправном трансформаторе не должно быть почернений, потеков или вздутия заливки, обугливания бумаги, запаха гари.
В случае, если тип трансформатора определен, то по справочнику можно узнать сопротивление его обмоток. Для этого используем мультиметр в режиме мегомметра. После измерения сопротивления изоляции обмоток трансформатора сравниваем со справочным: отличия более чем в 50% указывают на неисправность обмотки. Если сопротивление обмоток трансформатора не указано, то всегда приводится количество витков, сечение и тип провода и теоретически, при желании, его можно вычислить.
Можно ли проверить бытовые понижающие трансформаторы?
Можно попробовать проверить мультиметром и распространенные классические понижающие трансформаторы, используемые в блоках питания для различных устройств с входным напряжением 220 вольт и выходным постоянным от 5 до 30 вольт.
[blockquote_gray]Для сварки в домашних условиях необходим функциональный и производительный аппарат, приобретение которого сейчас слишком дорогое удовольствие. Собрать сварочный инвертор своими руками из подручных материалов вполне возможно, предварительно изучив соответствующую схему.
Что такое солнечные батареи и как с их помощью создать систему домашнего энергоснабжения, расскажет подробная статья на эту тему.[/blockquote_gray]
Может помочь мультиметр и в случае, если имеется такой же, но заведомо исправный трансформатор. Сравниваются сопротивления обмоток, разброс менее 20% является нормой, но надо помнить, что для значений меньше 10 Ом не каждый тестер сможет дать верные показания.
Мультиметр сделал все, что мог. Для дальнейшей проверки понадобятся уже генератор и осциллограф.
Подробная инструкция: как проверить трансформатор мультиметром на видео
Трансформатор на первичной обмотке спросил
Изменено 7 лет, 1 месяц назад
Просмотрено 7к раз
\$\начало группы\$
Если трансформатор представляет собой катушку (первичную и вторичную), то при подключении источника переменного тока к первичной обмотке, которая представляет собой не что иное, как катушку, полное полное сопротивление катушки столкнется с источником переменного тока, и на входной обмотке возникнет короткое замыкание (учитывая низкое сопротивление первичной обмотки), а на вторичной, даже если вторичная разомкнута, линия переменного тока закорочена первичной обмоткой с низким сопротивлением.
Действительно ли он вызывает короткое замыкание в сети переменного тока?
Пожалуйста, уточните, у меня есть основной вопрос.
- трансформатор
\$\конечная группа\$
\$\начало группы\$
«Сопротивление катушки» — это не короткое замыкание, как вы себе это представляете. В основном это индуктивное сопротивление из-за того, что оно намотано на железный сердечник. Это ограничивает количество тока, потребляемого первичным, когда ничего не подключено к вторичному.
\$\конечная группа\$
1
\$\начало группы\$
Не уверен, что понял вопрос (из-за моего небольшого опыта), но если у вас есть только схема с катушкой, то единственным «сопротивлением», которое у вас есть, является сопротивление кабеля и особая способность катушки.
Ток через катушку создает магнитное поле, и из-за этого поля катушка индуцирует напряжение (или «ЭДС»), которое останавливает ваш ток. Это длится очень короткое время, но поскольку это будет происходить каждый раз, когда переменный ток меняет направление, я думаю, вы навсегда защищены от короткого замыкания.
имитация этой схемы — схема создана с помощью CircuitLab — физик 2 курс
\$\конечная группа\$
\$\начало группы\$
Трансформатор, как правило, имеет высокий пусковой ток, и чем больше мощность трансформатора в кВА, тем больше пусковой ток, но высокий ток наблюдается только в первом цикле переменного тока. По мере намагничивания сердечника ток холостого хода падает почти до нуля. Это не короткое замыкание в сети, так как магнитное поле в сердечнике создается почти мгновенно. Просто при первоначальной подаче питания нет магнитного потока, противодействующего переменному току.
Часто на однофазных трансформаторах можно уменьшить или устранить пусковой выброс, включив их при пересечении нуля
\$\конечная группа\$
1
\$\начало группы\$
То, что вы описываете, по сути, является проведением теста OC (разомкнутой цепи) на трансформаторе. Во время испытания OC мы можем подать номинальное напряжение на трансформатор. (Подача напряжения выше номинального приведет к разрушению изоляционного материала.)
Если вы думаете об этом чисто один раз цепи, да источник переменного тока короткое замыкание. Но это не одна цепь. Первичная катушка магнитно связана со вторичной, которая, как вы сказали, имеет разомкнутую цепь. Этот начальный ток, который проходит через цепь, высок, но он далеко не так высок, как то, что трансформатор может пропустить при полной нагрузке.
Трансформатор потребляет только ток, необходимый для преодоления потерь в стали и тока намагничивания.
Этот ток обычно составляет 2-10% от номинального тока.
Разработчик трансформатора выберет провод подходящего сечения, чтобы выдержать этот ток.
\$\конечная группа\$
1
\$\начало группы\$
Для всех целей обучения вы можете рассматривать это как это;
Короткое замыкание происходит только при коротком замыкании вторичной обмотки, в противном случае он просто действует так, как если бы это была цепь с катушкой на каждой линии, т. е. как обычный выход, но с эффектом коэффициента трансформации. Так что, если это 1:2, вы вводите 110 В переменного тока при 2 А и получаете около 220 В переменного тока при 1 А.
Вы ничего не должны делать с сетью, если не изолируете себя с помощью трансформатора 1:1, предохранителя и перчаток. У вас еще нет основных вещей.
Для более сложного вида;
Ни один из концов основного соединения не соприкасается с точки зрения типичной цепи.
Вы можете просмотреть его как изображение выше, если концепция вас не устраивает. Однако связь есть в обоих случаях моих примеров разделения. Если вы закорачиваете вторичку, вы закорачиваете первичку. Они зависят друг от друга, относитесь к второстепенному так же, как вы относитесь к первичному.
\$\конечная группа\$
1
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Трехобмоточный трансформатор | Трехфазный трансформатор
Что такое трехобмоточные трансформаторы?
Чертеж конструкции трехобмоточного трансформатораОднофазный трехобмоточный трансформатор представляет собой другой механизм передачи напряжения от одной катушки к другой. Как и двухобмоточные однофазные аналоги, первый работает с теми же основными частями.
Первичная обмотка, например, является источником входного напряжения и прикреплена к сердечнику из кремнийорганической стали. Затем сердечник трансформатора обеспечит путь для движения электричества в магнитном потоке. Наконец, вторичная обмотка будет нести выходное напряжение до предназначенной нагрузки.
Кроме того, оба трансформатора могут работать как повышающие или понижающие трансформаторы. Они работают по основному принципу «соотношения оборотов». Он определяет норму входного-выходного напряжения в зависимости от числа «витков» на витках обеих обмоток.
Частота вращения в одной обмотке означает, что она имеет или требует большего напряжения, чем другая.
В этом случае повышающий трансформатор будет означать более высокое выходное напряжение, чем входное, при этом во второй обмотке будет больше витков катушки. Между тем, понижающий трансформатор имеет меньшее выходное напряжение, так как первая обмотка имеет больше витков катушки.
Тем не менее, трехобмоточные электрические трансформаторы имеют третичную обмотку, соединенную с выходной стороной катушки. Норма напряжения от первичной (входной) обмотки будет разделена между двумя оставшимися обмотками в этой настройке.
В зависимости от витков в каждой из вторичных катушек величина напряжения в этом механизме распределяется неравномерно. Таким образом, вторичная обмотка может иметь номинал напряжения выше, чем у третичной обмотки.
Попробуйте бесплатно
Трансформатор Daelim Каталог продукцииКак работают трехобмоточные трансформаторы?
Трехобмоточные трансформаторы работают так же, как обычный однофазный электрический трансформатор с одной первичной и одной вторичной обмоткой.
В этом случае основное различие между двумя типами трансформаторов заключается в наличии у первого третичной обмотки. Хотя функции третьей обмотки могут незначительно меняться в зависимости от соединений внутри трансформатора.
Например, в простом соединении первичная обмотка присоединена к одной стороне сердечника. С другой стороны сердечника расположены две вторичные катушки. Две вторичные обмотки будут распределять входное напряжение от источника питания на первичную обмотку. Третья обмотка в данном случае представляет собой отдельную линию электроснабжения к другой нагрузке с меньшим напряжением, чем вторая обмотка,
Напротив, структура третьей обмотки отличается при соединении звезда-звезда. Этот включает в себя третью обмотку в соединении треугольником с тремя катушками, соединенными треугольным образом.
В трансформаторе звезда-звезда третья обмотка обеспечивает путь для токов балансировки. Путь генерируется, когда не установлено соединение от одного ряда к другому.
Скорее, без таких проводных соединительных путей это может привести к тому, что выходные клеммы будут иметь различные значения.
Добавление третичной обмотки обеспечивает еще один способ протекания сбалансированного тока при несбалансированных нагрузках с обеих сторон. Добавление третьей катушки имеет решающее значение. Это допускает сдвиги напряжения и асимметричные напряжения, которые в противном случае были бы очень опасными.
Тем не менее, в обоих случаях количество витков в катушках имеет решающее значение. Принцип «отношения витков» гласит, что обмотки с большим количеством витков на сердечнике трансформатора требуют более высокого напряжения. Таким образом, любая из этих установок полезна в системе повышающего и понижающего трансформатора.
Читать далее: Руководство по трансформаторам Ultimate DistributionДвухобмоточные и трехобмоточные трансформаторы
Однофазные двухобмоточные и трехобмоточные трансформаторы отличаются количеством катушек, соединенных с трансформатором.
Тем не менее, у каждой установки есть дополнительные возможности, функции и преимущества в генерировании и передаче энергии. Вот некоторые важные различия между двухобмоточными и трехобмоточными трансформаторами.
Двухобмоточные трансформаторы
Двухобмоточные трансформаторы, также известные как «двухобмоточные» трансформаторы, обычно называют первичной электрической трансформаторной установкой.
Узнать больше Какова мощность трансформатора?Особенности
Одной из существенных особенностей этой установки является использование двух изолированных обмоток — первичной и вторичной. Входное напряжение от источника электроэнергии будет проходить к трансформатору через первичную обмотку. Между тем, вторичная обмотка будет передавать выходное напряжение на нагрузку.
Каждая цепь включает магнитный сердечник, на который нанесены обмотки. Когда цепи взаимодействуют, они индуцируют друг в друге токи, которые могут передавать электричество между ними.
Величина потокосцепления зависит от того, насколько связаны между собой первичная и вторичная обмотки. Это приводит к большей эффективности, обеспечивая максимальную передачу мощности по обоим путям.
В однофазном трансформаторе расположение частей трансформатора обычно простое. Тем не менее, трехфазный трансформатор требует серии соединений с тремя наборами первично-вторичных пар.
Читайте дальше: Полное руководство по повышающим трансформаторамДатчики с двумя обмотками имеют мало неисправностей из-за простоты механизма. Он обеспечивает гальваническую развязку, которая отделяет обе цепи друг от друга. В таких системах также используется магнитная связь как основной способ передачи энергии на протяжении всего курса.
Кроме того, в местах с различными условиями окружающей среды эти передатчики уже давно используются для питания. При этом можно сказать, что двухобмоточные передатчики были надежными для различных целей производства электроэнергии.
Двухобмоточные трансформаторы обычно сравнивают с автотрансформаторами. В отличие от обмоток, соединенных электрически, обмотки автотрансформатора также связаны магнитным полем.
В этом случае одна общая обмотка имеет отводы различной длины, чтобы обеспечить часть первичного напряжения питания на вторичной нагрузке. Это означает, что автотрансформатор имеет меньше половины обмоток. Требования к пространству сердечника для трансформатора снижаются благодаря совместному использованию обеих цепей.
Вследствие этого двухобмоточные трансформаторы менее выгодны, чем автотрансформаторы. Несмотря на то, что автотрансформаторы являются стандартом в промышленных и коммерческих установках, они превосходят их с точки зрения затрат.
Благодаря механизмам автотрансформатора, требующим меньшего количества меди для данного номинального напряжения, вы можете сэкономить до 30 процентов.
Регулировка напряжения также лучше в автотрансформаторах из-за более низкого сопротивления и потери реактивного сопротивления утечки.
Трехобмоточные трансформаторы
Трехобмоточный трансформатор обычно имеет третью катушку в однофазной двухобмоточной установке. Он также имеет соединение треугольником с тремя витками в схеме «звезда-звезда». В любом случае, вы должны учитывать полярность соединений при работе с трансформаторами с более чем двумя обмотками.
Узнать больше Генератор Повышающий трансформаторОсобенности
Вы можете добавить третью катушку к обычному расположению первичной и вторичной обмоток в однофазной схеме. Крайне важно соблюдать осторожность при соединении колец на многообмоточном трансформаторе, таком как эта установка.
Полярность имеет значение, и подключение двух обмоток в обратном порядке может привести к неправильной работе трансформатора. Таким образом, было бы полезно посмотреть, какой условный знак точки представляет положительное или отрицательное напряжение для каждой катушки.
Между тем, третичная обмотка отличается конфигурацией звезда-звезда. При этом первая и вторая обмотки соединены Y-образно. Это означает, что они имеют одну общую точку соединения, действующую как «нейтральный» заряд для обеих обмоток. Но эта установка склонна к заземлению или потере соединения, также известному как «плавающая нейтраль».
Кроме того, высокие гармоники могут привести к снижению содержания железа и меди, влияя на распределение напряжения. Вот почему третичная обмотка вставлена между двумя соединениями звездой.
Прочитайте мою статью о том, как купить трансформатор на 1000 кВА в 2022 году?
Установки с тремя обмотками трансформатора позволяют передавать электроэнергию на многочисленные нагрузки переменного напряжения с помощью одного трансформатора. Он также поддерживает передачу напряжения для дополнительного оборудования и приборов на электростанции. Это приводит к большей эффективности на меньшем пространстве.
Подобно другим установкам с несколькими обмотками, этот тип может управлять повышающим, понижающим или и тем, и другим между подключенными обмотками.
Это позволяет использовать несколько напряжений и токов на одном устройстве, что делает его эффективным во многих различных электрических приложениях.
Кроме того, с помощью этих настроек преобразователя можно избежать нежелательных ошибок и отказов. Во-первых, вы можете использовать третичную обмотку всякий раз, когда происходит сбой потока на второй катушке. Треугольная третичная обмотка также может защитить трансформатор от коротких замыканий, плавающих нейтралей и скачков напряжения в схеме «звезда-звезда».
Прочтите мою статью о трансформаторе
мощностью 1500 кВАНекоторые люди предпочитают трехфазный трехобмоточный трансформатор однофазной установке. Основная проблема заключается в том, что найти замену 3-обмоточному трансформатору сложно. Выбор трехфазной конфигурации по сравнению с однофазным механизмом также экономит много денег для почти тех же функций.
Подробнее Трансформатор 2500 кВАКраткое сравнение
Двухобмоточные и трехобмоточные трансформаторы отличаются количеством витков в своей конструкции.
Они также отличаются своей поддержкой многочисленных электрических нагрузок, включая вспомогательные нагрузки внутри электростанции. Последний также более специфичен в отношении полярностей соединения.
Трансформаторы с двумя обмотками также имеют более простую схему, чем схемы с тремя обмотками, которые могут быть сложными при соединении звездой-звездой. Но в любом случае оба трансформатора обеспечивают надежную передачу напряжения от первичной (входной) катушки к вторичному (выходному) кольцу. Указанные трансформаторы используют принцип «отношения витков», определяя требуемое напряжение для каждой обмотки.
Двухобмоточные и трехобмоточные трансформаторы также могут быть повышающими или понижающими трансформаторами, повышающими или понижающими напряжение.
Наконец, оба трансформатора могут сэкономить вам деньги, в зависимости от требований к мощности, необходимых для вашей цели.
Каково применение трехобмоточных трансформаторов?
Как и любой другой трансформатор такого размера, трехобмоточный трансформатор может работать в электростанциях, солнечных сетях и ветряных механизмах.
Но этот тип трансформатора необходим, потому что он распределяет переменное напряжение и ток через вторичную и третичную обмотку.
В этом случае такие трансформаторы могут обеспечить питание вспомогательного оборудования, приборов и аксессуаров. К ним относятся вентиляторы, освещение, офисные помещения и другое оборудование для надлежащего функционирования и безопасности электростанции. Такая мощность может отличаться от мощности вторичной обмотки, но она все же может обеспечить безопасность, поскольку станция вырабатывает мощность наружу.
Анализ производительности Данные высоковольтного распределительного трансформатораСколько обмоток у трансформатора?
Типичные трансформаторы обычно имеют пару обмоток, прикрепленных к сердечнику. Первичная обмотка обеспечивает входное напряжение от источника питания, а вторичная обмотка распределяет выходное напряжение на нагрузку. Но количество обмоток трехфазного трансформатора может варьироваться в зависимости от конфигурации.
Вот некоторые конфигурации, которые вам необходимо знать:
Однофазная конфигурация
Относится к прямому соединению из набора обмоток. При этом количество обмоток может быть две или три. Всегда будет одна первичная (входная) обмотка, вторичная (выходная) обмотка и третичная обмотка. Последний может служить линией, по которой выходное напряжение поступает на вспомогательное оборудование для питания.
Однофазная обмотка Трехфазная обмоткаТрехфазная конфигурация
Если вы используете три набора однофазных обмоток, вы получите трансформатор с трехфазной конфигурацией. Это влечет за собой наличие трех первичных и трех вторичных катушек, соединенных звездой-звездой. В этом случае третичная обмотка треугольника в форме треугольника будет промежуточным звеном между двумя соединениями.
Распространенные неисправности и текущее обслуживание трансформатора 220 кВМногообмоточный трансформатор
Многообмоточные трансформаторы предполагают использование более двух обмоток в трансформаторе.
Это может произойти с двумя первичными обмотками, объединенными для обеспечения более высокой входной мощности. Также к нему можно подключить три вторичные обмотки с различной выходной мощностью.
Какие бывают виды обмоток в трансформаторах?
Хотите верьте, хотите нет, но существует широкий спектр обмоток трехфазных трансформаторов в зависимости от размера и мощности относительно напряжения. Большинство из них применимы в трансформаторах с сердечником, но некоторые также полезны в трансформаторах с кожухом. Вот общие типы обмоток, присутствующие в электрических трансформаторах:
Цилиндрические обмотки
Эти низковольтные обмотки прямоугольной или круглой формы работают на 6,6 кВ до 600-750 кВА. Он также имеет номинальный ток от 10 до 600А.
К этой категории относятся многослойные цилиндрические обмотки, работающие на более высоком напряжении (33 кВ, 800 кВ) и токе (80 А).
Спиральные обмотки
Одинарные, двойные, дисково-винтовые или многослойные обмотки работают на более высоком токе. Он имеет трансформаторную мощность в диапазоне от 0,23 до 15 кВ при напряжении от 160 до 1000 кВ. Для проводника трансформатора используется не более 16 полос.
Среди всех спиральных обмоток многослойные обмотки больше работают на мощных трансформаторах свыше 110 кВ.
10+FAQ О КОМПАКТНОМ ТРАНСФОРМАТЕ ПОДСТАНЦИИПерекрестные обмотки
Эти круглые ленточные обмотки с бумажным покрытием полезны, когда трансформатор использует более высокое напряжение. Эти обмотки разделены на расстояние от 0,5 до 1 мм, чтобы уменьшить рабочее напряжение внутри трансформатора.
Дисковая / непрерывная дисковая обмотка
Обмотки такого типа имеют плоские диски или катушки, расположенные параллельно друг другу. Прямоугольные полоски крепятся поочерёдно — на ближние диски одного ряда и на самые дальние диски другого ряда. Между дисками также расположены «сектора прессового картона». Этот тип способен работать при высоком напряжении и в диапазоне токов от 12 до 600 А.
8+FAQ О трехфазном воздушном трансформатореМногослойная обмотка
Общая черта оболочечных трансформаторов, многослойная обмотка, относится к структуре обмоток, состоящей из секций. Они альтернативно разделяют обмотки высокого напряжения и обмотки низкого напряжения.
8+FAQ О трансформаторе CSP Этот тип обмотки рекомендуется из-за ее стабильной конструкции и формы, способности уменьшать поток рассеяния, смягчать короткие замыкания.
Трехфазные трансформаторы и трехобмоточные трансформаторы — это одно и то же?
№ Трехфазные трансформаторы состоят из трех комплектов однофазных трансформаторов для передачи большего напряжения. В отличие от трехобмоточных трансформаторов, в которых используется группа первичных, вторичных и третичных обмоток, трехфазные установки имеют шесть обмоток. Эти шесть обмоток включают три первичные и три вторичные обмотки.
Соединение трехфазных трансформаторов намного сложнее, с использованием схем треугольника, звезды и звезды. Но третичная обмотка дельта-типа помогает сбалансировать напряжения в схеме «звезда-звезда».
Как выбрать силовой трансформатор для химической промышленности?Что такое первичная обмотка трансформатора?
Первичная обмотка относится к линии и катушке, присоединенной к основному источнику питания.
Это часть первичной обмотки трансформаторной установки, так как входное напряжение с пуска течет с этой стороны.
Что такое многослойная обмотка?

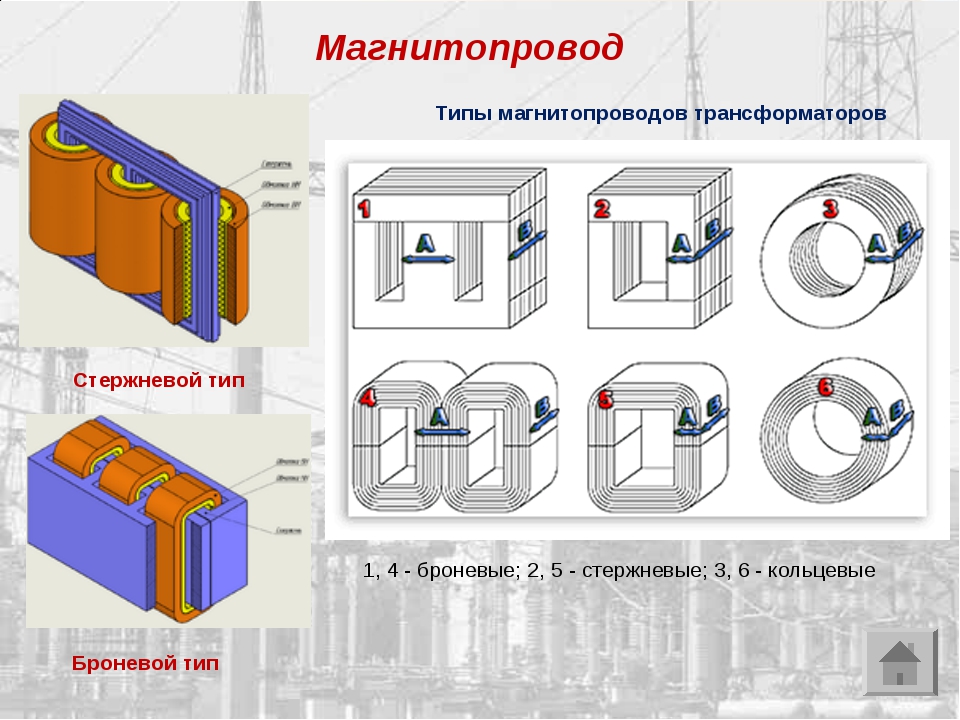

Многослойная обмотка относится к конструкции кожухо-трансформаторного типа, в которой витки разделены секциями в виде окон. Эти окна далее разделены на секции, которые разделяют сегменты катушек высокой и малой мощности. Эта установка обеспечивает взаимную индуктивность и уменьшает поток рассеяния в работающем трансформаторе.
Знать все о Электрический опорный трансформаторКаков КПД трансформатора?
КПД трансформатора относится к входной/выходной мощности трансформатора по отношению к его производительности и сроку службы. Когда потери в меди и в железе равны, это обычно означает максимальную эффективность. Существует несколько формул для определения КПД трансформатора.
Заключение
Трехобмоточный трансформатор представляет собой однофазную установку, для которой требуются первичная, вторичная и третичная обмотки. В отличие от более распространенных трансформаторов, имеющих только первичную и вторичную обмотку, первый имеет третичную обмотку для низковольтного выхода.
Этот тип установки трансформатора удобен для обеспечения малой выходной мощности для приборов и оборудования безопасности на электростанциях. Он также обеспечивает баланс напряжения и защиту от гармоник и плавающей нейтрали в трехфазной сети.
Daelim расскажет о безопасном, эффективном и высоконадежном трехобмоточном трансформаторе! За 15 лет Daelim овладел ремеслом производства безопасного и мощного электрооборудования для электросетей и подобных станций.
Вам также не о чем беспокоиться, так как Daelim соблюдает международные стандарты для обеспечения безопасности оборудования.
