Сломался утюг не греет — ТехПорт

Содержание

1. Обслуживание стандартного утюга
2. Чистка утюга от накипи
3. Вывод
4. Общее устройство
5. Что надо будет для работы
6. Как разобрать утюг
7. Сетевой шнур
8. Проверка работоспособности ТЭНа
9. Проверяем терморегулятор
10. Проверка предохранителя
11. Система разбрызгивания пара

Бойлер, снабженный ТЭНом

Рядовой утюг снабжен двумя съемными деталями. Подошва, задняя стенка со шнуром. Всегда ставят болты, искусство состоит в отыскании крепежа. Старенькие советские утюги головки прятали под ручкой регулятора. Причем снять последнюю иногда было проблемой. Чаще удавалось сделать необходимое шлицевой отверткой, приводимой в действие умелыми руками. Задняя стенка могла крепиться болтом или просто защелкиваться. В последнем случае соединение становилось недолговечным. Зато за задней стенкой можно обнаружить колодку, куда крепится сетевой шнур. Неисправность кабеля провоцирует 20% неисправностей.

Соответственно, прозвоним жилы немедля.

Ремонт утюгов удобно проводить, отбросив китайский тестер. Регулятор изменяет натяг биметаллической пластины. Повращайте ручку, попытайтесь понять, исправен ли сенсор, насколько гладко работает. Если образовались выбоины, некоторые участки плохо пропускают электрический ток, будет сразу видно. Разумеется, регулятора лишены утюги, снабженные функцией автоматической подстройки под ткань, в большинстве случаев, как полвека назад, круглая вращающаяся плашка располагается под ручкой. А что за подошвой.

Откручены болты, получим доступ к нагревательному элементу, механизму регулятора. У современных утюгов корпусом скрывает минимум две интересные детали:

Думающий о нас утюг Тефаль

Первый занимает произвольное место, определяется конструкцией. Второй облюбовал носик. Разумеется, подальше от подошвы. Схема действия такова:

• достигает нужной температуры подошва;
• автоматически подается жидкость из резервуара;
• под действием температуры вода становится паром;
• паровой удар сбрасывается специальной кнопкой, накачивающей чуть большее количество жидкости.

Теплотворная способность подошвы утюга ниже бесконечности. Между двумя паровыми ударами пройдет время. Бывают схемы, где выбросы идут разделенными короткими интервалами времени двойками, тройками. Как при полуавтоматической стрельбе. Затем — непременная пауза. Встречаются устройства с предварительным подогревом воды бойлером. Понятно, никакого бойлера внутри нет, водонагреватель, правда, стоит. Более высокая температура позволит легче получать пар. Замечательно смотрятся беспроводные утюги FreeMove, работающие циклами. Нагрев — 4 секунды, работа 25 секунд. Тепло запасается подошвой, водой (водные аккумуляторы тепла на основе бассейнов частных домов помогут объяснить принцип действия). Процесс контролируется автоматикой, достаточно энергии накоплено, начинает мигать зеленая лампочка, свидетельствуя: можно начинать гладить.

О беспроводных утюгах можно говорить отдельно. Конструкцией несильно отличаются от обычных с паром. У многих производителей приложена опция с пристегиванием шнура, однако особенность утюгов Тефаль: беспроводной означает – никакого провода.

Обслуживание стандартного утюга

Перед тем как начать ремонт утюга Тефаль своими руками, отслеживайте световую индикацию. В моделях встроены лампочки, диоды, помогающие уловить смысл проблемы. Сетевая, которая не хочет гореть, свидетельствует: нет питания. Дело наверняка подпортил шнур. Не горит нагрев, неисправны: контакт, спираль. Легко проверить. В исправном состоянии сопротивление нагревателя вычисляется согласно закону Ома. Берется мощность паспортная, действующее напряжение нашей страны 230 вольт. Делим первое на квадрат второго, получается искомое сопротивление в омах.

Современный утюг содержит термопредохранитель. Аксессуар облюбовал подошву, рвет соединение, когда параметры превышают норму. Утюги, подстраивающиеся под тип ткани, лишены недостатка. Допускается оставлять включенными на гладильной доске, обойдется. Другое дело — поломавшаяся схема. Предохранители встречаются биметаллические и проволочные. Последние называются одноразовыми: требуют замены. Оберегают электрочайники, срабатывание настроено на более низкую температуру.

Утюг отказывается греть — удостоверившись целостностью шнура, исследуем нагревательный элемент тестером. Автоматика сложных утюгов отказывает, займитесь прозвонкой. Проверьте реле, тиристоры, управляющие силовой частью.

Уделите внимание терморегулятору. Контакты механического бегунка начистите графитом простого карандаша. Улучшит скольжение. Простейший регулятор изменяет температуру срабатывания биметаллического реле. Сложный — формирует резистивный делитель, выполняя роль реостата. Это не лучший метод, часть мощности теряется. Графит бесстрашно переносит нагрев, послужит смазкой. Контакты можно подчистить мелкой шкуркой.

Чистка утюга от накипи

Теме посвящено много обзоров. Порекомендуем малоизвестный эффективный метод. Потребуется чистая сковорода, куда длиной войдет утюг. Достаньте крепкий уксус.

5-процентного раствора налейте сантиметр в посуду. Внутрь положите тройку монеток, чтобы не перекрывали ни одну из дыр в подошве.

Водружаем сверху утюг. Естественно, отключаем прибор от розетки. Вода закипает, остужается. Повторите цикл 2 — 4 раза, подошву следом промыть. Большинство утюгов снабжено функцией самоочистки. Залейте внутрь воды, удерживая подошву горизонтально над раковиной, нажмите кнопку, давая жидкости стечь. Рецепт очищает отверстия утюга, нижние ходы. Проводя процедуру периодически, монетки отчистите, избежите появления ржавчины на вещах.

Старайтесь использовать дистиллированную воду. Помимо типичного фильтра дедовский метод. Вскипятите воду! Соли жесткости соберет спираль электрочайника, грязь не так страшна, как на одежде. В утюгах с бойлерами уксус используется в штатном режиме для проведения периодической чистки. Средство универсальное, пользоваться любят рекомендовать производители отпаривателей, пароочистителей, прочей бытовой техники. Запомните: нельзя чистить уксусом резиновые вещи. Касается прокладок стиральных и посудомоечных машин, водонагревателей. Разбрызгиватель резиновые детали содержит.

Уксус вреден узлу. Вызовет преждевременное старение изделия, износ деталей. Самостоятельный ремонт утюгов Тефаль приведет к новой головной боли.

Разбрызгиватель” чистить иногда приходится. Вода через носик вперед брызгать отказывается — отверстие забилось. Избегайте применять уксус, лимонную кислоту, химикаты. Аккуратно используйте спички, булавки, прочую мелочь, покупайте средство против накипи стиральных, посудомоечных машин. Удаляет осадок, образованный порошками, кондиционером на стенках бака. Средство для очистки посудомоечных, стиральных машин отлично подойдет для разбрызгивателя. Остальное чистите уксусной кислотой. Нелишним будет прочитать инструкцию, практика показывает: бумага обычно идет непосредственно в корзину.

Вывод

Ремонт утюгов с парогенератором принципиально ничем не отличается от обычных. Громкое слово просто означает емкость для воды с клапаном, приводимым в действие автоматикой, кнопкой. Расположение дырочек подошвы позволяет изучить встроенный парогенератор. Выстроились краем: из емкости вода просто капает в центр. Когда отверстия усеяли поверхность, внутри стоит проточный нагреватель или бойлер. Дороге к подошве вода становится паром.

Если утюг перестал греть, можно купить новый, но часто повреждение не очень серьезное и его можно устранить самостоятельно. Если вы умеете работать отверткой и мультиметром, справитесь. О том, как провести ремонт утюга своими руками и будем рассказывать в этой статье.

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Инструменты, которые могут понадобиться при ремонте утюга

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур. Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Снять заднюю крышку — первое что надо сделать при разборке утюга

Каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

Чтобы разобрать утюг надо снять кнопки

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Проверяем целостность шнура электропитания

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Это выходы нагревательного элемента утюга

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

Это терморегулятор на утюге

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Терморегулятор с другого ракурса

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Ремонт утюга: предохранитель и его прозвонка

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими бортами (подойдет сковорода или противень) наливаете воду и уксус (обычный, столовый без красителей). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Очищение отверстий для выхода пара на утюге

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

>

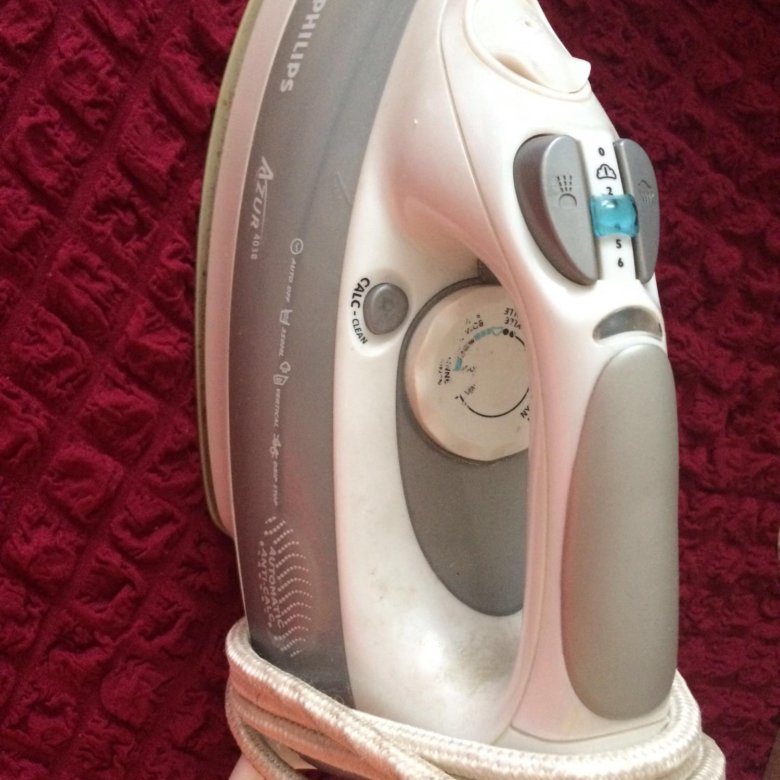

Схема утюга филипс азур

Пришла любимая и говорит – утюг сдох. Ну что поделать… и такое бывает. Надо попробовать его разобрать и посмотреть, в чем дело. Как разбираются утюги нового поколения – я хз. Пришлось подглядывать в инет и аккуратно все фоткать, чтобы не забыть, как его собирать… Фотки под катом.

1. Снимаем прозрачную пластиковую крышку сзади, подцепив ее отверткой.
2. Снимаем резиновую пробочку и откручиваем шуруп.
3. Снимаем пластиковую крышку и созерцаем проводочки. Откручиваем 2 шурупа подошвы и 2 шурупа на силовом проводе (тот, что в розетку идет).

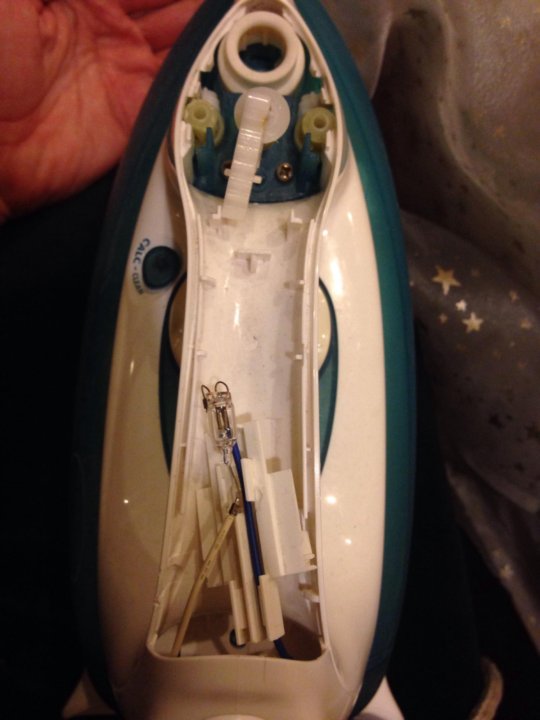

4. Со всех сторон аккуратно подцепляем и снимаем с защелок накладную ручку. Получаем доступ к ламкочкам и кнопочкам на плате, залитой эпоксидкой.
5. Откручиваем платку. Отклоняем назад платку с проводами.
6. Скручиваем водяной бункер. И отклоняем его назад.
7. Обязательно фоткаем клеммы, чтобы потом знать, как собирать все это обратно. Белая паста – это типо силикона-герметика или хрен знает что это. Вобщем оно нужно, чтобы не окислялись клеммы, как мне кажется.
8. Снимаем клеммы.
9. Скручиваем последнюю запчасть. И снимаем ее.
10. И вот она! Долгожданная подошва утюга. Чистим очень аккуратно все детали, резинки и т.п.
11. Потом начинаем кропотливый процесс сборки обтано….

У меня сборка получилась с третьего раза. Зато утюг после этого заработал! Удачи вам!

14 thoughts on “ Как разобрать утюг Philips Azur Ionic ”

Спасибо за схему сборки/разборки.
Чиню кнопку “пар”, но пока безуспешно. Не подает воду (ни капли) через свой клапан, что стало очевидно после разборки утюга.
А ее механизм, похоже, неразборный 🙁
Кнопка “брызгалка” тоже сначала не работала, но как-то быстро раздрочилась сама, а “пар” вот никак не хочет.

Огромное спасибо, как нельзя кстати. Не было подачи пара при глажке и при чистке, разобрал полностью утюг. Зря конечно. Причина: забита дырка в крышке заливки воды. Вот так .

Чтобы нормально снять верхнюю крышку ручки, надо сначала снять крышечку заливного отверстия.
Для этого сначала снимаем ось (она короче) из левой втулки при поднятой крышечке, немного раздвигая в стороны и вытягивая на себя левое крыло крышечки, а потом вытаскиваем крышечку вправо и на себя – там есть винтик и его надо отвернуть (между второй и третьей картинкой). Именно он держит носовую часть крышки ручки, а потом как сказано выше на картинках после второй картинки.
У меня к сожалению затвердела от температуры и частично лопнула снизу большая красная прокладка для подачи сильного пара в подошву. Если кто знает, скажите, где ее купить.

Собрал весь утюг легко с первого раза благодаря описанию и фото. Спасибо друг.

От души бро! Сделал как ты описал, щас буду обратно собирать, посмотрим, что получится. Я еще окромя чистки подошву прокипятил в растворе лимонной кислоты. Должно быть нормально, т.к. вся накипь в отверстиях для пара – высыпалась. Ух наглажусь щас))))

Спасибо дружище!
Разобрал по фото до основания:)
Не работал- подгорели клеммы терморегулятора.
А белая паста это теплопроводящий состав на основе кремния.
Наш аналог-КПТ8

Как-то не доводилось с такой пастой иметь дело, спасибо за информацию, буду знать) Рад что помог!

Спасибо, сильно помогло сократить время разборки!

Спасибо, сильно помогло сократить время разборки!

А в чём заключалась неисправность?

Не включался утюг, я воспользовалась Вашей статьей, все разобрала по фото, хорошо закрепила контакты, собрала, все работает, только осталось 2 винта, но , думаю, что не очень важных. Большое Вам спасибо за помощь.

что за медный диск с металлическим язычком на подошве утюга сверху?

Очень помогло в разборке. Почистил “подошву” от накипи. Я бы добавил фото по всем винтам крепления, что бы у девушек не оставалось их при сборке.

спасибо
как то не работает переднии впрыск воды, попробовал прочистит галовку но кнопка не держит компресииу.

Одним из непременных атрибутов в доме является электрический утюг. С давних времён конструкция его постоянно совершенствуется. Начиналось все с применения подручных средств — камней, плашек, подогреваемых прихваток. Потом появились утюги, работающие с использованием горячего угля, спирта, газа. С 1903 года американец Эрл Ричардсон начал выпуск первых электрических приборов.

Конструкция современного электрического утюга

Если утюг перестал нагреваться, а гарантия уже истекла, можно попробовать починить его самостоятельно. Для этого необходимо знать, как правильно разобрать утюг. Современные приборы отличаются между собой в основном дизайном, а по конструкции имеют небольшие различия.

Перечислим составные части:

1. Корпус: задняя крышка, верхняя крышка.
2. Подошва с ТЭНом.
3. Водяной резервуар, камера парогенератора, водяная магистраль, испаритель парового удара, водяные и паровые форсунки, помпа мягкого пара.
4. Заливочная крышка.
5. Кнопки — мягкого пара, парового пара, капельного увлажнения.
6. Терморегулятор с ручкой установки температуры.
7. Термопредохранитель.
8. Клеммная колодка.
9. Индикатор — вкл/выкп.
10. Сетевой шнур с вилкой.
11. Шарнир сетевого шнура.
12. Электронная плата.
13. Взаимодействие этих исправных узлов обеспечивает нормальную работу утюга.

Возможные устранимые неисправности

Начинать поиск неисправности надо с проверки сетевого шнура. Он во время глажки постоянно подвергается скручиванию. Для проверки целостности провода и вилки необходимо воспользоваться мультиметром в режиме прозвонки.

В случае обрыва цепи нужно купить новый.

Затем проверяется целостность ТЭНа, который находится в так называемой подошве, самая тяжёлая деталь. Проверяется шнур и на целостность цепи.

Если у вас уже есть опыт ремонта, то проверить ТЭН, биметаллический регулятор и термопредохранитель можно с клеммной колодки. Чтобы её увидеть нужно, снять только заднюю крышку. Если перегорел ТЭН, то нужно определится, что выгоднее — заказывать подошву данной модели или покупать новый прибор. Неисправный биметаллический регулятор и термопредохранитель можно заменить самим.

Поэтапная разборка устройства

Производители, в том числе Филипс, постоянно работают над усложнением конструкции, чтобы затруднить самостоятельную разборку. Но народные умельцы находят выход и в этом случае.

Вот пример того, как разобрать утюг philips azur:

1. Снимают ручку установки температуры.
2. Снимают заднюю крышку (возможно, вместе с верхней вставкой).
3. Снимают наконечники проводов, с контактной колодки.
4. Снимают ручку.
5. Снимают водяной бачок, помпу мягкого пара, парового удара и капельного увлажнения.
6. Снимают корпус парогенератора.
7. Снимают кожух терморегулятора (если есть).

Разборка утюга philips начинается с откручивания шурупа на задней крышке. Он может быть прикрыт заглушкой. Далее, снять крышку с шарниром сетевого шнура. Затем открутить два шурупа с торца, которые были под крышкой, один сверху и два снизу. Ещё один спереди под крышкой, где заливается вода. После этого снимаем верхнюю накладную часть ручки. Если накладка с защёлками, аккуратно, с помощью ножа или отвёртки осторожно отодвинуть их и приподнять накладку ручки.

Под ней расположена электронная плата управления. Если она закреплена, то откручиваем шуруп крепления.

Чтобы не запутаться при сборке, желательно записать или снять на камеру процесс разборки. С клеммной колодки снимаем провода. Все снятое отодвигаем в сторону. Теперь надо снять ручку регулятора температуры. С помощью ножа и отвёртки приподнимаем её вверх. Снимаем основную часть ручки. Под ней находится камера парогенератора и подошва с ТЭНом. Необходимо открутить два болтика сзади и один спереди и снять парокамеру.

Теперь есть доступ к регулятору температуры, термопредохранителю и нагревательному элементу. В этой части скапливается много различной грязи, которая отрицательно влияет на работу утюга. Всю поверхность нужно хорошо почистить. Проверить и при необходимости прочистить все водяные и паровые каналы подошвы.

Осуществить проверку электронной платы, на которой находится датчик движения сложнее. Здесь нужен навык ремонта электронной техники. Если плата не залита эпоксидкой, визуально определить, где находятся два конца от датчика, и прозвонить их.

Состояние цепи зависит от вертикального или горизонтального положения платы. После проверки целостности снятых деталей можно приступить к сборке утюга в обратной последовательности.
