Проблема подключения горячего и холодного заполнения

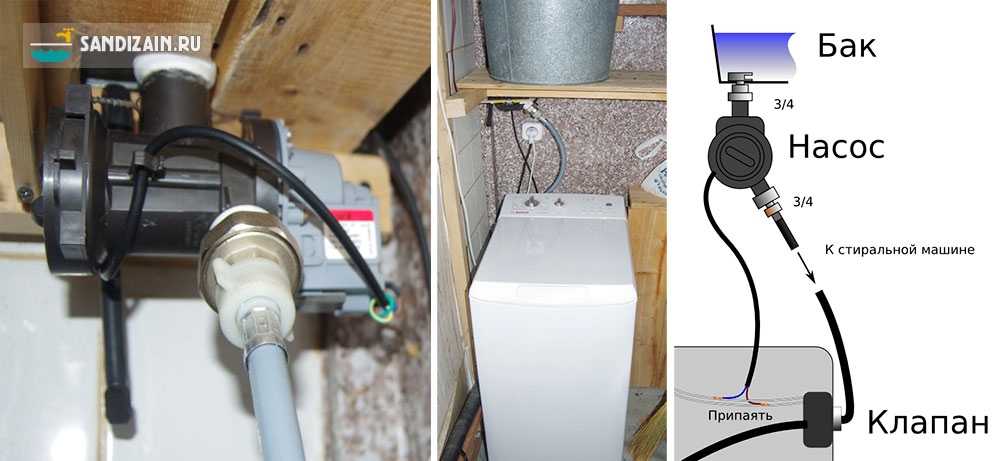

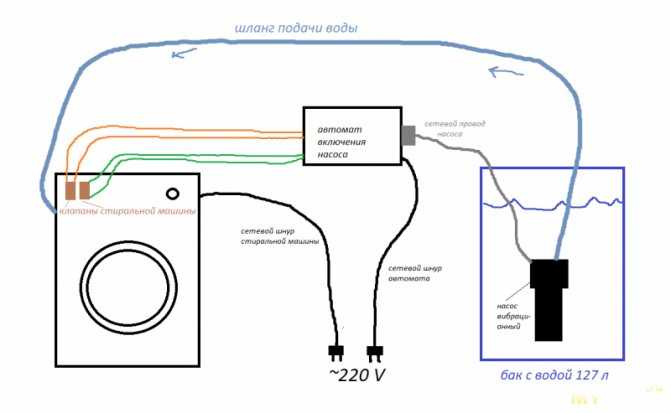

Если вы хотите подключить стиральную машину, которая использует горячую и холодную воду (и, следовательно, имеет клапан подачи горячей и холодной воды), но у вас есть доступ только к холодной воде, вы можете использовать тройник для ее подключения. к одному крану с холодной водой.
После этого стиральная машина будет работать нормально, но стирка может занять больше времени, чем обычно. Тем не менее, это может быть ненамного дольше, и вы также можете получить лучшие результаты стирки, если стирка займет больше времени. Просто навинтите тройник на кран, а затем прикрутите шланги горячей и холодной воды к тройнику и подсоедините другой конец шланга наполнения к стиральной машине. (Вы также можете купить эту деталь в магазине DIY, таком как B&Q)
Если не подключить подачу воды к клапану горячей воды (а просто подсоединить шланг холодной воды к клапану холодной воды, оставив клапан горячей воды без подключения к нему), то некоторые программы стирки могут не работать, потому что только некоторые циклы стирки залить горячей водой и выйдет из строя или выдаст ошибку без подачи воды на горячий клапан.
Однако некоторые стиральные машины могут нормально работать только с подсоединенным шлангом для холодной заливки. Вы всегда можете попробовать и посмотреть.
Возможно, одни программы работают, а другие нет. Худшее, что может случиться, это то, что стиральная машина может либо застрять на нечетной программе стирки, либо может прерваться с ошибкой на некоторых. Это произойдет, если вы выберете цикл, который заполняет только горячую воду.
По возможности лучше использовать тройник, чтобы вода подавалась к обоим клапанам согласно проекту. Стиральная машина не будет различать горячую и холодную воду и просто нагреет холодную воду до нужной температуры.
Стиральная машина теперь может потреблять немного больше электроэнергии, но если ей меньше 10 лет, это не должно иметь существенного значения, если только вы не используете много режимов стирки при 60 или 90 градусах, потому что они используют относительно очень мало воды при стирке.
При 40-градусных стирках производители фактически утверждают, что эффективнее заливать только холодную воду и медленно нагревать воду до 40 градусов, как подробно описано в моей статье здесь – плюсы и минусы стиральных машин с холодной загрузкой.
Ремонт
Ремонт с фиксированной ценой, ежемесячная оплата, ремонт и защита всего устройства.Производитель пылесоса Экономьте деньги
ПРЕДЛОЖЕНИЕ: Подпишитесь на какой? теперь и сэкономьте 50% на всех годовых подписках (ежемесячные подписки также доступны). Станьте информированным покупателем. Начните экономить свое время и деньги прямо сейчас.
- Выберите свой Какой? Пакет
- Подробнее о преимуществах
Запчасти
Ransom Spares — семейная компания с более чем 1 миллионом запасных частей. Возможна доставка на следующий день, дружелюбная компания с более чем 5000 отзывов на Trust Pilot — купите запасную часть для вашего устройства
Обещание соответствия цены: «Если вы найдете точно такую же деталь дешевле, мы не только сравним ее, мы превзойдем ее! »Механизм управления подачей воды для автоматических стиральных машин
Изобретение относится к устройству управления подачей воды для автоматических стиральных машин, в частности, к средствам прерывания привода механизма таймера на время заполнения машины водой.
В автоматических стиральных машинах бытового назначения, имеющих таймеры последовательного действия, включающие механизмы переключения, замыкающие контуры в надлежащем временном соотношении для выполнения заданного цикла операций, включая наполнение бака водой с последующими операциями стирки, сливом и последующим наполнением для полоскания, механизмы для Операции по наполнению бака предназначены для работы с водой под достаточным давлением, чтобы машина была заполнена до желаемого уровня за отведенное время. Однако, установив определенное временное соотношение для данной совокупности условий в цикле при нормальном давлении воды, иногда случается так, что в местах, где давление воды колеблется и часто снижается ниже нормального значения, время, отведенное на заполнение машины, не достаточно для получения необходимого количества воды. Чтобы машина могла работать в этих условиях низкого давления для получения достаточного количества воды, а также могла работать в нормальном временном цикле, когда давление воды нормальное, желательно, чтобы приводной механизм таймера был остановлен после того, как вода начнет стекать.
потока и в то время, когда машина наполняется водой, и полагаться на механизм, реагирующий на уровень воды, чтобы запустить механизм таймера и перекрыть воду. Таким образом, основной целью настоящего изобретения является создание механизма, который будет автоматически прерывать привод таймера во время заполнения машины водой и снова запускать механизм таймера после завершения операции заполнения.
Вышеупомянутые и другие объекты изобретения станут более полными из следующего более подробного описания и со ссылками на прилагаемые чертежи/составляющие его часть и на которых. / Рисунок 1 представляет собой вид сбоку машины того типа, на котором установлен механизм.
На рис. 2 показан общий вид машины, вид сзади.
На рис. 3 показаны насос и сливной клапан, а также соединения с баком вместе со специальным переключающим механизмом, используемым в этом изобретении.
На рис. 4 показан вид сверху механизма, показанного на рис. 3.
На рис. 5 представлена схема соединений, показывающая общее расположение нескольких частей, необходимых для достижения желаемых результатов.
На рисунке 6 представлена схема, показывающая цикл операций машины.
Ссылаясь на чертежи, на фиг. 1 и 2 показана стиральная машина так называемого типа с автоматическим циклом, в которой перфорированное белье, содержащее цилиндр 10, установлено с возможностью вращения в баке II. Цилиндр 10 вращается от приводного двигателя 12 через трансмиссию 13 и ременную передачу 14 от трансмиссии к шкиву 15, соединенному для вращения цилиндра 10. Узел таймера 16 приводится в движение синхронным электродвигателем IT (рис. 1 и 2) содержит множество кулачков на одном валу 18 (фиг. 5), четыре кулачка с номерами I, 2, 3 и 4 на валу 18 схематически показаны на фиг. 5. Вал 18 вращается синхронным двигателем 17 и перемещается в корпусе таймера 16.
Для подачи воды в ванну предусмотрены впускные патрубки 19 и 20 для горячей и холодной воды от соответствующего источника воды под давлением, которые поступают в термостатический смесительный клапан 21 для воды. Смешанная вода из этого смесительный клапан подается в верхнюю часть бака через впускной трубопровод 22, показанный на рисунке 1.
Органы управления смесительным клапаном 21 включают соленоид 23 для горячей воды, срабатывание которого обеспечивает подачу горячей воды непосредственно из трубопровода для горячей воды 19.в бак II и соленоид управления смешанной водой 24, срабатывание которого вызывает подачу смешанной воды в бак II при температуре, определяемой термостатическим управлением клапана 21. Цилиндр 10 вращается с относительно небольшой скоростью около 60 R.P.M. для операций стирки, и такая низкая скорость достигается за счет передаточного числа, обеспечиваемого трансмиссией 13. Однако трансмиссия 13 также снабжена вторым передаточным числом, обеспечивающим более высокую скорость вращения для центробежного извлечения воды из одежды, перевозимой в машине. перфорированный цилиндр 10 за счет более высокой скорости вращения. Эта более высокая скорость вращения приводится в действие при срабатывании соленоида 25 переключателя передач, показанного на схематическом виде на рис. 5.
Предусмотрен сливной узел для слива воды из бака, включающий непрерывно вращающийся сливной насос 30, сливной клапан 31 и соленоид 32 для открытия сливного клапана, чтобы позволить воде из бака течь во вращающийся сливной насос.
Поплавковая камера и поплавковый узел 27 указывают уровень воды в баке, а соединение поплавка с переключателем 28 регулирует поток воды, как будет объяснено ниже.
Описанный до сих пор механизм стиральной машины относится к общему типу, показанному в патенте США номер Re. 22,375, и цикл работы, предпочтительный для нескольких блоков, показан на циклической диаграмме на рисунке 6. Как показано на этой диаграмме, несколько механизмов, управляемых четырьмя кулачками, пронумерованными I, 2, 3 и 4 на рисунке, приводятся в действие замыкающими цепями. в течение времени, показанного дугообразно заштрихованными частями рисунка 6. Полная окружность любой концентрической дуги окружности представляет собой вращение кулачка таймера на один оборот, а цифры на внешнем циферблате представляют время в минутах от нулевого положения в нижней части показания циферблата против часовой стрелки вокруг циферблата, как показано на рисунке.
Таким образом, путем осмотра фиг. 6 можно определить, что во время операции замачивания, например, соленоид 24 смешанной воды приводится в действие путем замыкания цепи на него во время показанной части дуги 3, когда двигатель 12 работает непрерывно.
как показано дугой I, и дренажный клапан 31 открыт в течение времени, показанного дугой 2. Продолжая движение против часовой стрелки по нескольким дугам, контакты, управляющие несколькими блоками, замыкаются на время, показанное заштрихованными участками. Эти времена замкнутой цепи соответствуют замыканию контактов кулачками 1, 2, 3 и 4 на рис. соединение обеспечивается поплавковым переключателем 28, управляемым поплавком 27 уровня воды на баке, и этот поплавковый переключатель 28 размыкается, когда бак наполняется до желаемого уровня, и, следовательно, прерывает цепь соленоидов управления водой и останавливает поток воды. воды независимо от того, активирована ли цепь, управляемая таймером. Этот мгновенный переключатель 28 остается открытым до тех пор, пока вода не будет слита из бака, когда он снова приводится в действие поплавком, как показано, и, следовательно, соленоид переключателя, управляющий переключением с низкой на высокую скорость для трансмиссии 13, не может быть приведен в действие до тех пор, пока переключатель 28 не будет приведен в действие таким образом.закрыто положением поплавка, соответствующим низкому уровню воды в ванне. Вышеописанный механизм использовался на автоматических стиральных машинах и был адекватным, когда имелось достаточное давление, чтобы обеспечить достаточный поток воды для заполнения бака в то время, когда кулачок управления таймером обеспечивает замкнутую цепь на соленоид, поплавковый выключатель зависит от открытия контура, чтобы остановить поток воды, когда бак наполнится до нужного уровня до истечения времени, отведенного на диаграмме циклов. Рисунок 6, кулачок 2A или 3.
давление неадекватно или колеблется во время работы, время, отведенное на таймере для замыкания цепи к соленоиду управления подачей воды, недостаточно, и поэтому управление с помощью таймера перекроет поток воды до того, как будет достигнут требуемый уровень. В таком случае переключатель 28 поплавкового управления никогда не сработает, поскольку бак недостаточно заполнен, чтобы вызвать такое срабатывание. Чтобы обеспечить такие условия и по-прежнему поддерживать механизм того же типа для нормальной работы, некоторые средства прерывают цепь к синхронному двигателю IT и вызывают остановку вращения кулачков таймера в то время, когда бак наполняется водой.
Для достижения этого результата прерывания цепи двигателя 17 таймера рядом с поплавковым выключателем 28 предусмотрен второй блок 29 мгновенного выключателя. Этот второй мгновенный выключатель 29 идентичен поплавковому выключателю 28, но подключен так, что когда поплавковый переключатель 28 разомкнут, переключатель 29 замкнут, а когда переключатель 28 замкнут, переключатель 29 разомкнут.
Таким образом, очевидно, что была предусмотрена возможность замыкания цепи двигателя таймера с помощью любого из двух отдельных переключателей 29 или 33, замыкание любого из которых обеспечит ток, но остается необходимость, чтобы оба переключателя были разомкнуты до того, как цепь двигателя таймера будет разорвана. Взаимосвязь между несколькими механизмами такова, что в рабочих диапазонах с работающим приводным двигателем 12 и всякий раз, когда сливной клапан закрыт, а поплавок находится в нижней части своего хода или перемещается из положения низкого уровня в положение заполнения, тогда водяной клапан также приводится в действие для подачи воды в машину, и при таких условиях в приведенном выше описании поясняется, что цепь двигателя таймера прерывается, и кулачки перестают вращаться.
Это изобретение отличается от изобретения, раскрытого в патенте США 2,288,141 Уоллеса Ф. Оливера, выданном 30 июня 19 г., и является его усовершенствованием.42. Хотя изобретение было описано со ссылкой на конкретную конструкцию, применимую в реальной работе, возможны различные модификации, не отступающие от фундаментальных принципов, раскрытых в настоящем документе, и такие модификации рассматриваются в рамках следующей формулы изобретения.
I пп.: 1. В стиральной машине-автомате клапан с электромагнитным управлением для подачи воды в указанную машину, механизм, реагирующий на уровень воды, сливной клапан, электромагнитное средство для открытия указанного сливного клапана, электрический механизм переключения последовательности для приведения в действие указанного впускной клапан для воды и указанный сливной клапан, электродвигатель для приведения в действие указанного переключателя последовательности, отдельные цепи для указанного электродвигателя, переключатель мгновенного действия в каждой из указанных цепей, указанный электрический переключатель последовательности предназначен для открытия указанного впускного клапана перед открытием любого из указанных переключателей мгновенного действия, один из указанных переключателей выполнен с возможностью замыкания при открытии указанного сливного клапана, а другой из указанных переключателей выполнен с возможностью замыкания, когда указанное средство реагирования на уровень воды показывает заданный максимальный уровень воды.
2. В автоматической стиральной машине электрический переключатель последовательности для управления множеством цепей, клапан подачи воды, управляемый указанным переключателем последовательности, привод электродвигателя для указанного переключателя последовательности, две цепи к указанному электродвигателю приводят в действие закрытие любой из которых вызовет срабатывание указанного привода, переключатель мгновенного действия в каждой из указанных цепей, указанный электрический переключатель последовательности, предназначенный для открытия указанного клапана подачи воды до открытия любого из указанных переключателей мгновенного действия, сливной клапан для указанной стиральной машины, средство, реагирующее на уровень воды, для указанной машины, причем указанный дренажный клапан открывает один из указанных переключателей при закрытии указанного клапана и замыкает указанный переключатель при открытии указанного клапана, указанное средство, реагирующее на уровень воды, соединено для приведения в действие другого из указанных переключателей в другом из указанные цепи в таком отношении, чтобы размыкать указанный переключатель при минимальном уровне воды и удерживать указанный переключатель в разомкнутом положении до тех пор, пока не будет достигнут заданный максимальный уровень воды, посредством чего указанное средство электропривода для указанного переключателя последовательности прерывается в своей работе, когда указанный дренажный клапан закрыт и когда указанный уровень воды находится в положении минимального уровня воды или в положении между минимальным уровнем воды и максимальным уровнем воды.
3. В автоматической стиральной машине сливной клапан, средство, реагирующее на уровень воды, переключатель последовательности, клапан подачи воды, управляемый указанным переключателем последовательности, механизм электрического привода для указанного переключателя последовательности, переключатель мгновенного действия, управляемый указанным переключателем. средство, реагирующее на уровень воды, для размыкания цепи к указанному приводному механизму при минимальном уровне воды и в течение времени, когда указанный уровень воды повышается от минимального до максимального, и замыкания указанного переключателя при максимальном уровне воды, второй мгновенный переключатель, также соединяющий цепь для приведения в действие указанного привода механизм, управляемый приведением в действие упомянутого сливного клапана, так что упомянутый переключатель размыкается, когда упомянутый сливной клапан закрывается, и указанный переключатель замыкается при открытии упомянутого сливного клапана, указанный электрический переключатель последовательности предназначен для открытия упомянутого впускного клапана воды до открытия либо указанных переключателей мгновенного действия.
4. Механизм автоматической стиральной машины, сливной клапан, механизм для открытия и закрытия указанного сливного клапана, средство, реагирующее на уровень воды, механизм для подачи воды в указанную стиральную машину, когда указанное средство, реагирующее на уровень воды, находится на минимальном уровне и во время время, когда указанное средство реагирования на уровень воды перемещается от минимального до максимального уровня, и в течение времени, когда указанный дренажный клапан закрыт, переключатель последовательности * для выполнения указанных операций, средство привода для указанного переключателя последовательности, цепь для приведения в действие указанного привода, управляемая быть открытым, когда указанный дренажный клапан закрыт, и второй переключатель, также приводящий в действие указанный привод и расположенный в положении, открытом, когда указанное средство, реагирующее на уровень воды, находится на минимуме или при перемещении от минимума к максимуму, в результате чего привод для указанного переключателя последовательности будет прерываться во время заполнения указанной машины водой.
5. В автоматической стиральной машине описанного типа, имеющей впускной клапан с электрическим управлением для подачи воды в указанную машину, механизм, реагирующий на уровень воды, сливной механизм, средства для приведения в действие указанного сливного механизма для удаления воды из указанной машины. , электрический механизм переключения последовательности. электрический привод для указанного переключателя последовательности, две отдельные цепи, каждая из которых способна приводить в действие указанный электрический привод, переключатель мгновенного действия в каждой из указанных цепей, указанный электрический переключатель последовательности предназначен для открытия указанного впускного клапана до открытия любого из указанных переключателей мгновенного действия один из упомянутых переключателей выполнен с возможностью замыкания при срабатывании упомянутого сливного механизма для удаления воды из упомянутой машины и размыкания в противном случае, а другой из упомянутых переключателей приспособлен с замыканием, когда упомянутое средство реагирования на уровень воды достигает заданного высокого уровня воды, и остаётся разомкнутым от низкого уровня воды до указанного заданного более высокого уровня воды во время подачи воды в указанную машину.
Органы управления смесительным клапаном 21 включают соленоид 23 для горячей воды, срабатывание которого обеспечивает подачу горячей воды непосредственно из трубопровода для горячей воды 19.в бак II и соленоид управления смешанной водой 24, срабатывание которого вызывает подачу смешанной воды в бак II при температуре, определяемой термостатическим управлением клапана 21. Цилиндр 10 вращается с относительно небольшой скоростью около 60 R.P.M. для операций стирки, и такая низкая скорость достигается за счет передаточного числа, обеспечиваемого трансмиссией 13. Однако трансмиссия 13 также снабжена вторым передаточным числом, обеспечивающим более высокую скорость вращения для центробежного извлечения воды из одежды, перевозимой в машине. перфорированный цилиндр 10 за счет более высокой скорости вращения. Эта более высокая скорость вращения приводится в действие при срабатывании соленоида 25 переключателя передач, показанного на схематическом виде на рис. 5.
вода обеспечит удовлетворительную работу при низком напоре воды, так как бак начнет наполняться водой после замыкания цепи на соленоид и остановится вращение таймера, а после заполнения бака до нужной отметки поплавковый выключатель 28 выключится цепь к я. соленоид 23 или 24, управляемый водой. Если двигатель таймера 11 снова запустит свое вращение после того, как бак наполнится, переключатель, управляемый таймером, останется замкнутым, но цепь соленоидов подачи воды 23 и 24 будет прервана поплавком. переключатель 28, и операция стирки или полоскания будет продолжена, при этом не имеет значения, будет ли замкнут управляемый таймером переключатель, поскольку переключатель, расположенный рядом, будет разомкнут.
Необходим другой переключатель 33, который устанавливается для приведения в действие вместе с дренажным соленоидом 32 и устроен таким образом, что когда сливной соленоид закрыт, этот переключатель 33 размыкается, а когда сливной соленоид 32 приводится в действие для открытия сливного клапана 31, переключатель 33 находится в открытом положении. закрыто. Каждый из этих переключателей 29и 33, соединены в отдельную цепь, каждая из которых будет подавать ток на двигатель 17 синхронного таймера, как показано на рисунке 5, так что с переключателями, подключенными, как описано выше, поплавковый переключатель 29 будет разомкнут, когда поплавковое управление включено. на дне бака, указывая на то, что бак пуст, и останется открытым до тех пор, пока бак не наполнится водой. Аналогичным образом, когда сливной клапан 31 закрыт, переключатель 33 также будет разомкнут, и, следовательно, во время наполнения бака не будет тока для вращения мотора таймера 17. Однако сразу же при наполнении бака водой, Когда поплавок достигает верхней точки своего хода, переключатель 29закроется при срабатывании поплавка и запустит двигатель таймера.
Таким образом, в любое время, когда сливной клапан закрывается и в машине заканчивается вода, двигатель таймера останавливается и не запускается снова, пока бак не будет заполнен до желаемого уровня. Конечно, важно, чтобы управление соленоидным водяным клапаном было таким, чтобы цепь соленоидов 23 и 24, управляемая кулачками 2А и 3, закрывалась в надлежащей последовательности, чтобы водяной клапан подавал воду в бак, когда таймер остановлен.
Таким образом, вода поступает в ванну и продолжает течь до тех пор, пока не сработает поплавковый выключатель 28 и поплавковый выключатель 29.соответственно отключите цепь к электромагнитному клапану 23 или 24 и замкните цепь к двигателю таймера 17, чтобы снова запустить кулачки таймера I, 2, 3 и 4 во вращение. Операции стирки или полоскания будут продолжаться с гарантированным полным количеством воды, независимо от времени, необходимого для того, чтобы вода наполнила бак до требуемого уровня.
